Ruichen Contalarımız Yüksek basınçlı uç flanş contaları daha iyi ürün performansı sağlamak için yenilikçi tasarım benimser. Çekirdek, eksenel (uç), flanş tek yönlü statik (basınç) sızdırmazlık ve su basıncı sızdırmazlık ihtiyaçları için uygun olan doldurulmuş veya modifiye edilmiş PTFE malzemesi özel şekilli sızdırmazlık halkası ve O şeklinde (kauçuk) halkanın bir kombinasyonudur.
Yüksek basınçlı uç flanş contaları önemli avantajlara sahiptir, uzun ömür, düşük bakım maliyetleri, medya sızıntısını önlemek için mükemmel sızdırmazlık, aşırı çalışma koşullarını karşılamak için yüksek basınç ve ultra yüksek basınç direncini ve kolay kurulum için zarif yapı.
Farklı çalışma koşullarına göre, aralarından seçim yapabileceğiniz alt bölümlere sahip modeller yaptık: RC2871 serisi (sağ açılı sızdırmazlık halka ve O şeklindeki lastik halka) farklı basınç senaryolarıyla başa çıkmak için A ve B tiplerine ayrılmıştır; RC2872 Serisi (C-şekilli sızdırmazlık halka ve O şeklindeki lastik halka) statik basınç sızdırmazlığı için uygundur; RC2873 (takviyeli sağ açılı sızdırmazlık halkası ve O şeklindeki lastik halka), ultra yüksek basınç statik sızdırmazlık konusunda uzmanlaşmıştır; RC2874 (Y şeklinde sızdırmazlık halka ve O şeklinde lastik halka), ultra yüksek basınçlı sızdırmazlığın stabilitesini sağlar; RC2875 serisi (ayak şeklindeki sızdırmazlık halka ve O şeklindeki lastik halka), çeşitli statik sızdırmazlık ihtiyaçlarını karşılamak için A ve B tiplerine ayrılır.
Bazı özel kombinasyonlar, daha yüksek basınçlarda daha iyi sızdırmazlık sağlamak ve yüksek ve ultra yüksek basınçlara dayanmak için sıkıştırma ve flanş yapısı kullanan O-ringli değiştirilmiş ayak şeklindeki sızdırmazlık halkası gibi vurgularla doludur; Aynı şey, C-şekilli ve takviyeli sağ açılı sızdırmazlık halkaları ve O-rings kombinasyonu için de geçerlidir, bu da her yönde yüksek basınçlı uç (flanş) sızdırmazlık problemine güvenilir bir çözüm sağlar.
Ürün özellikleri ve uygulamaları:

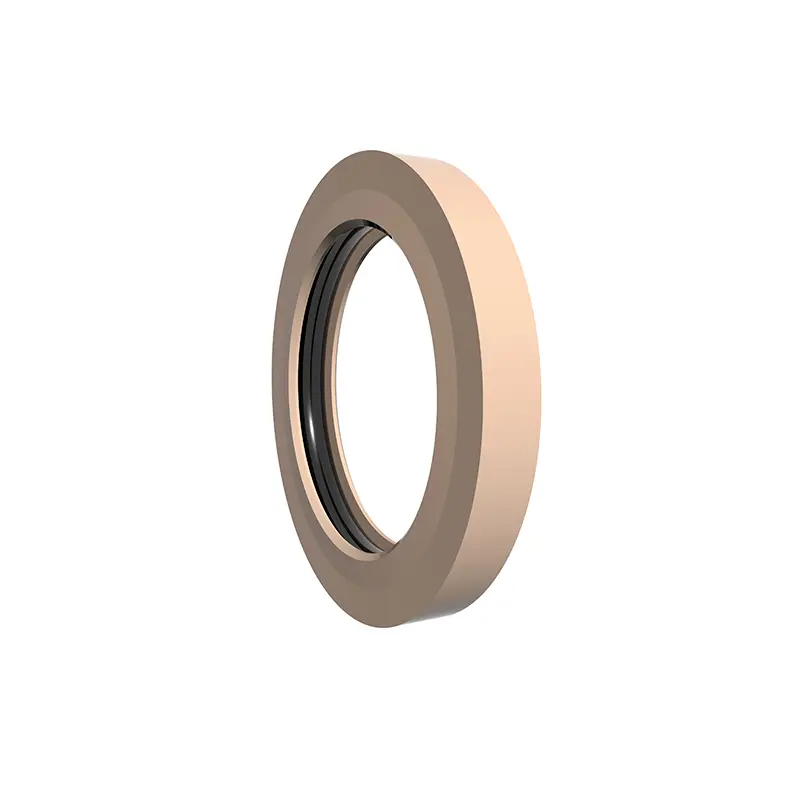

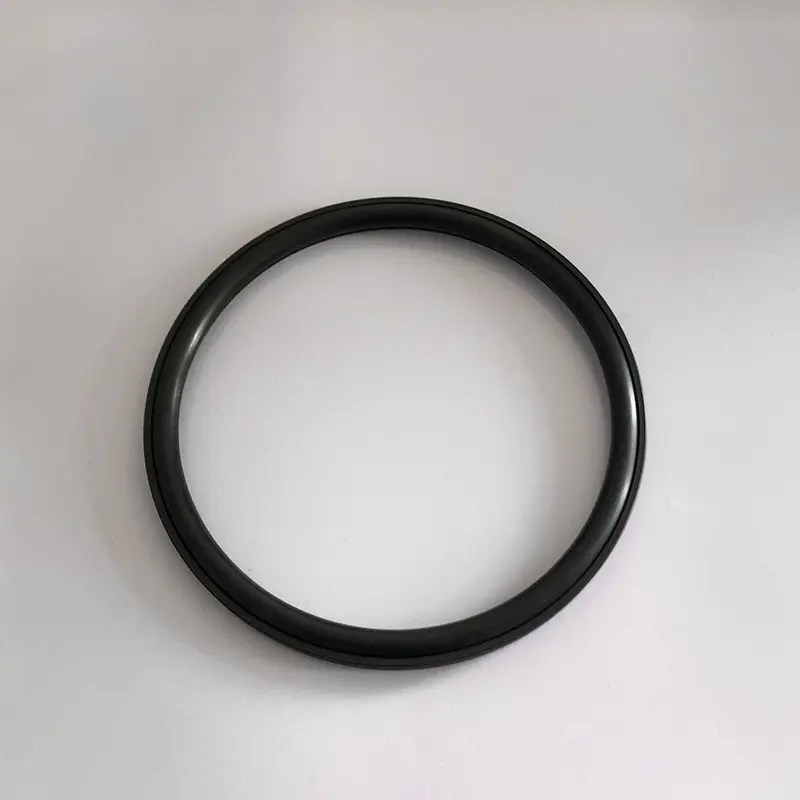

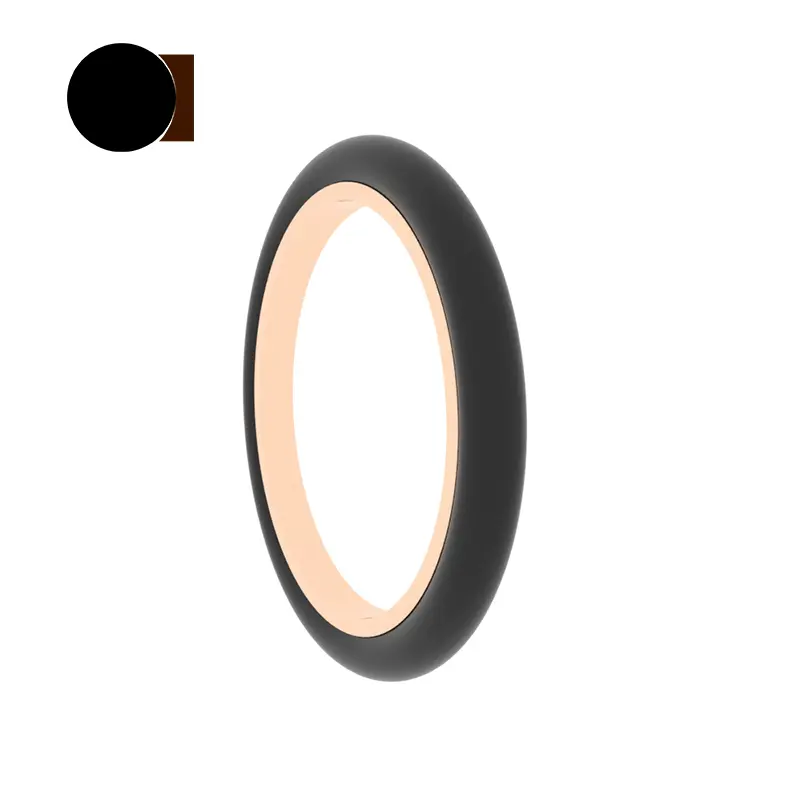

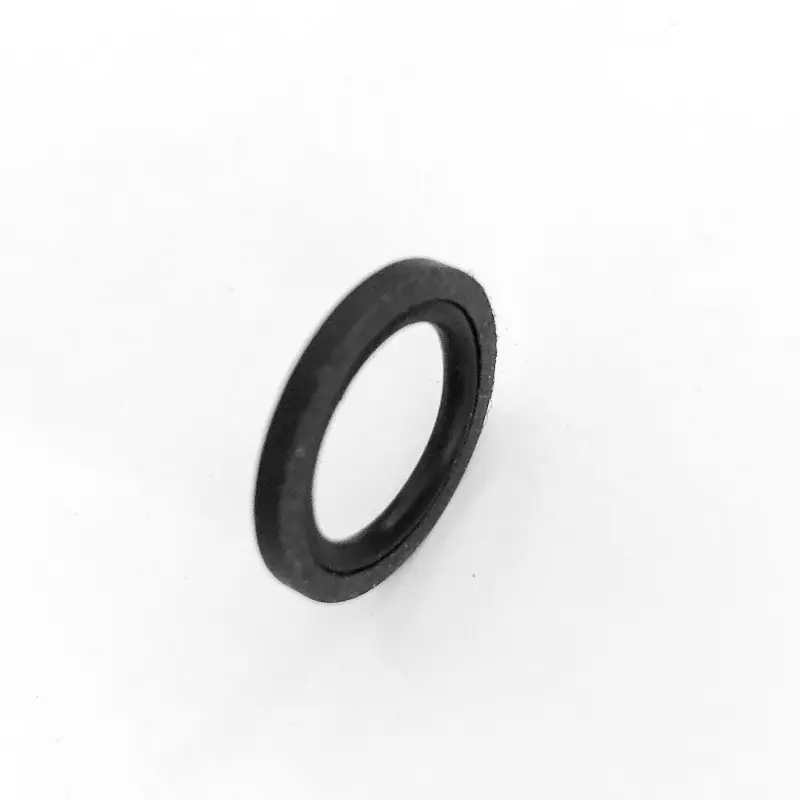

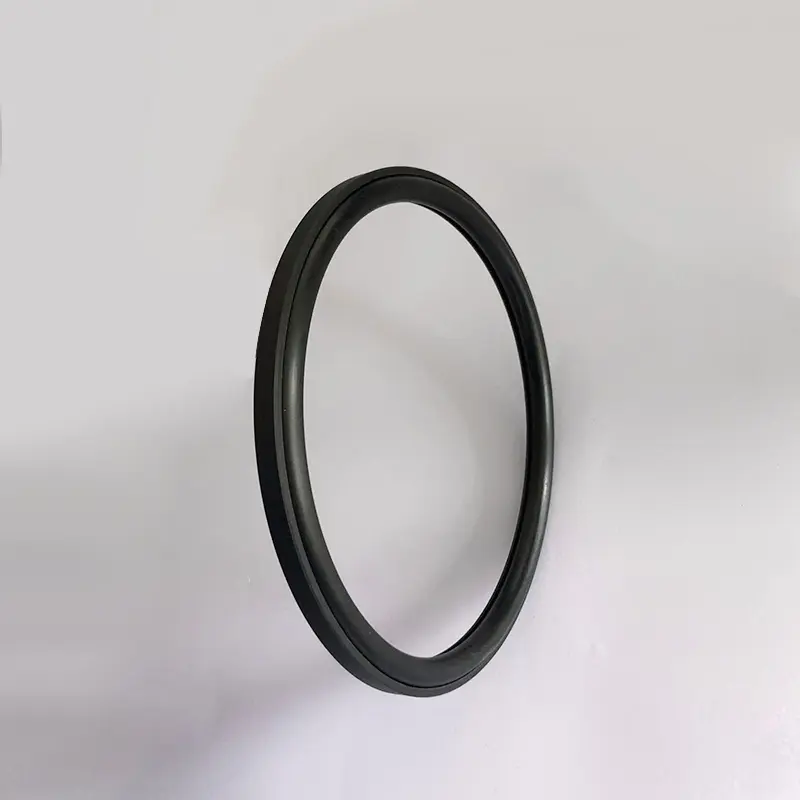

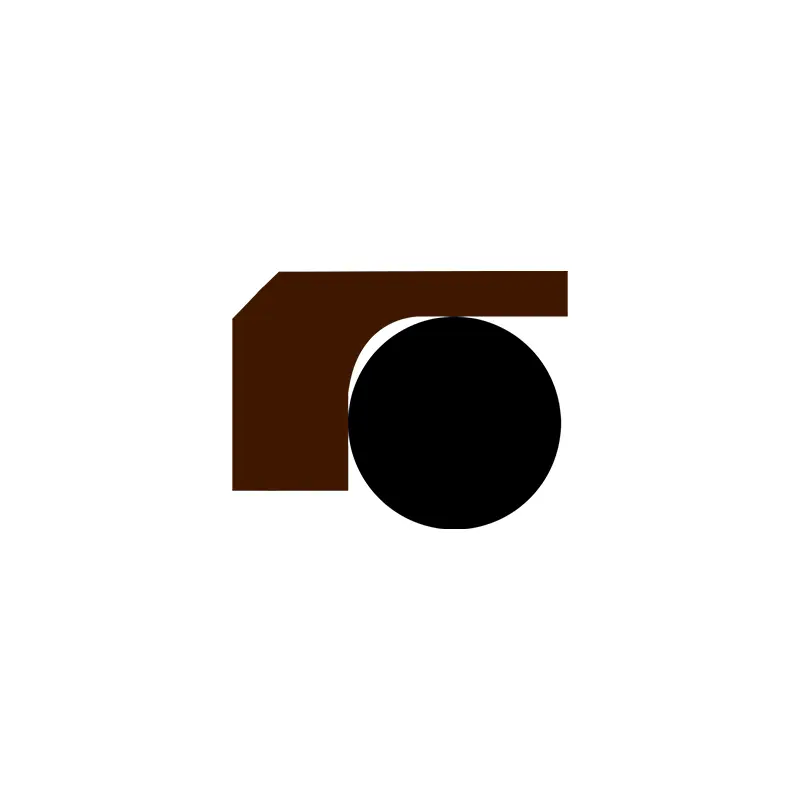

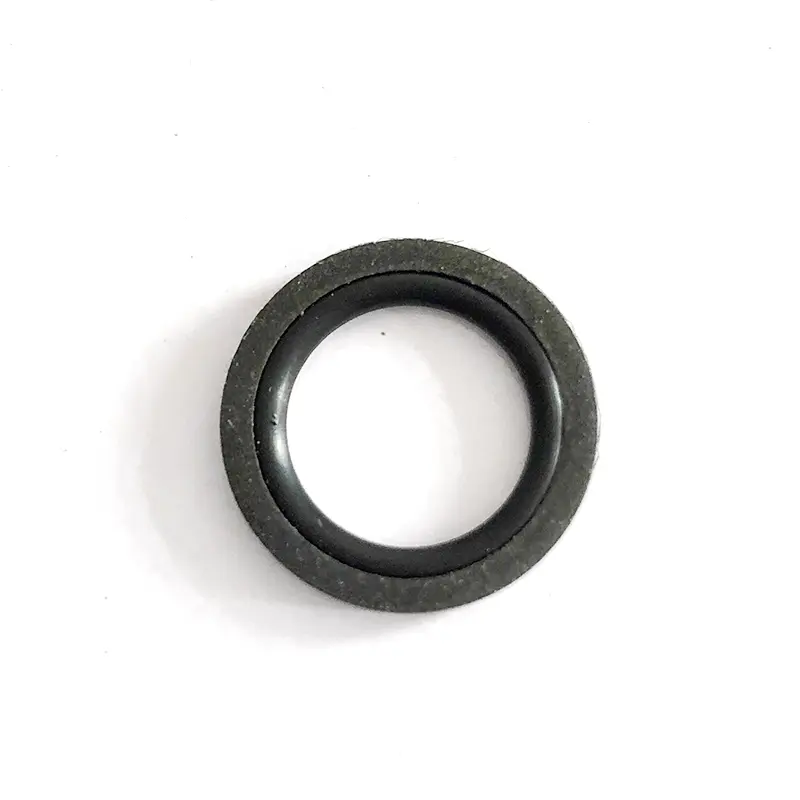

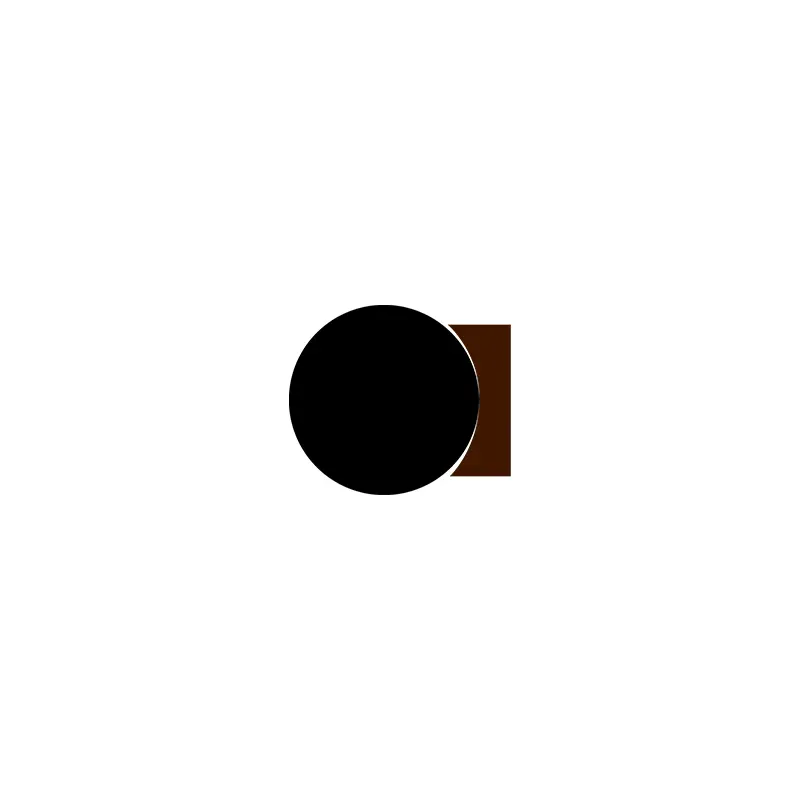

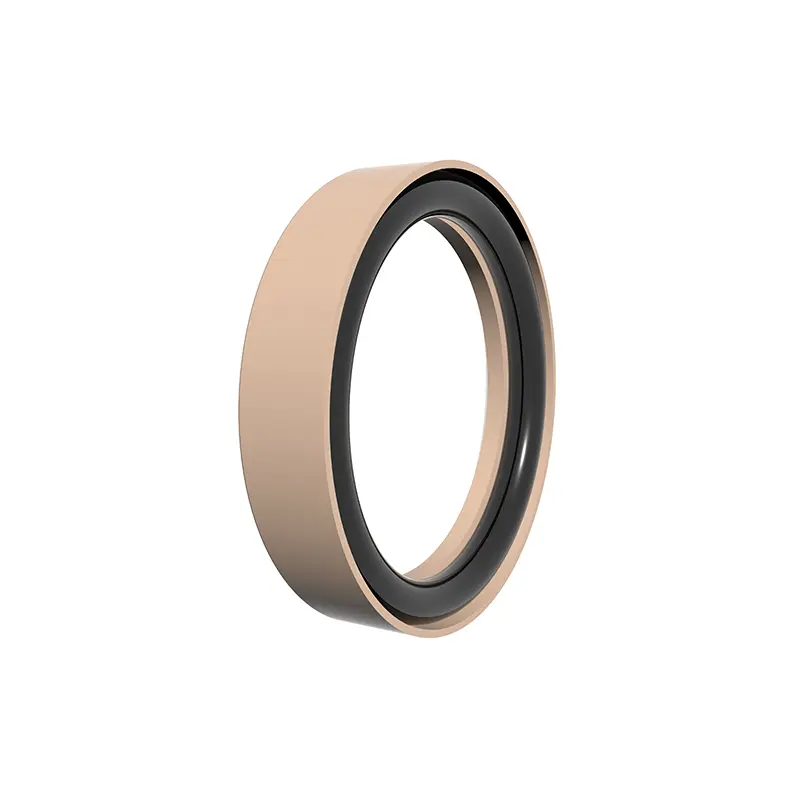

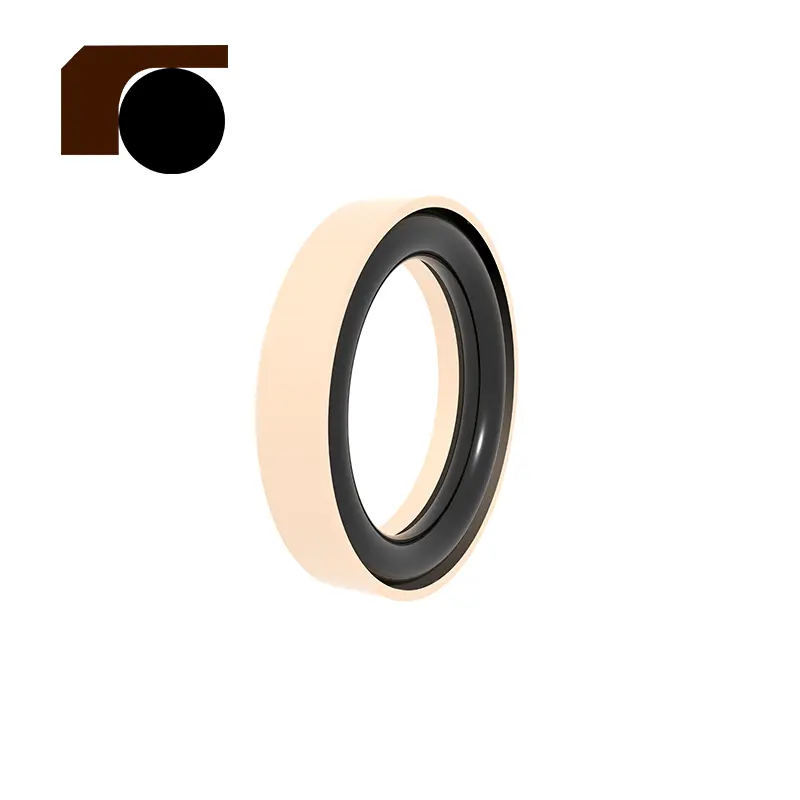

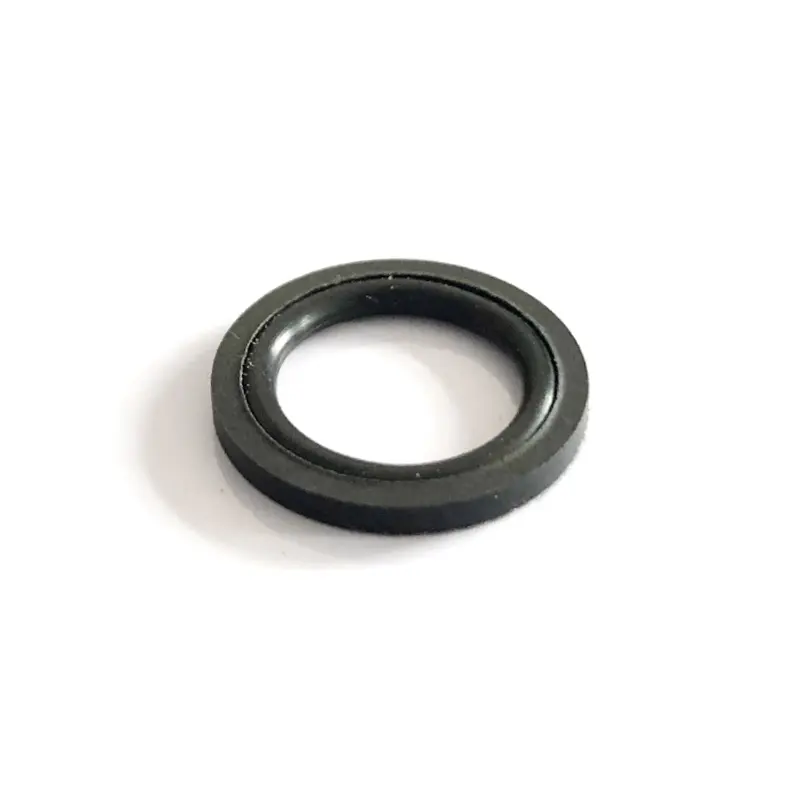

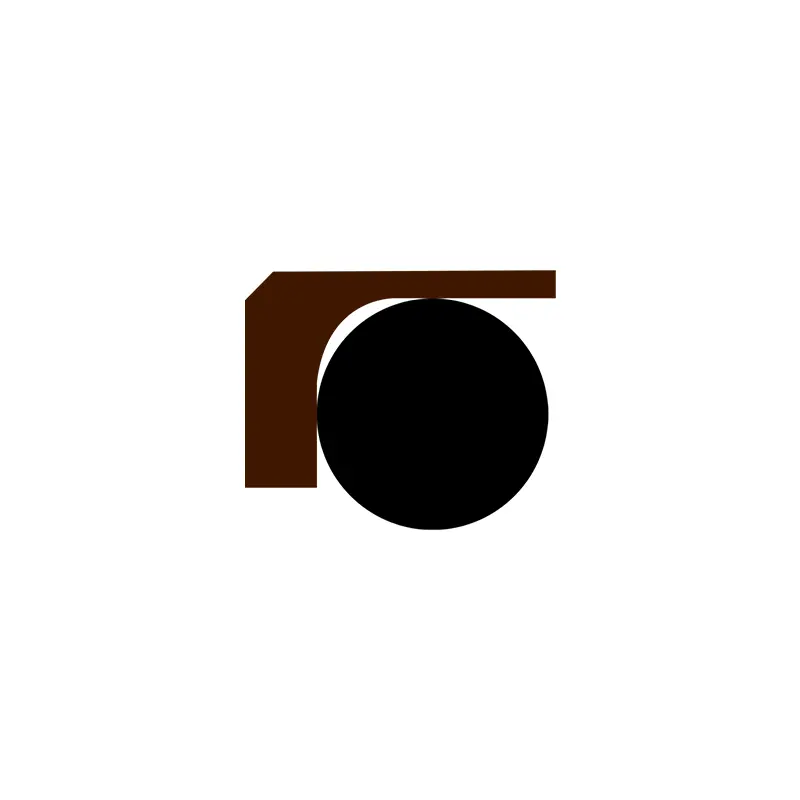

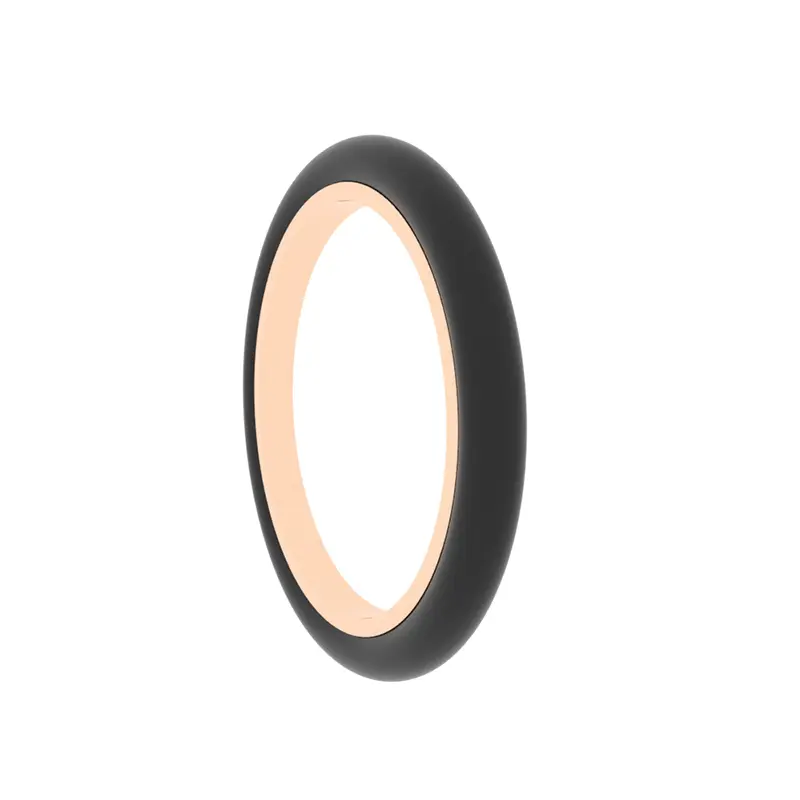

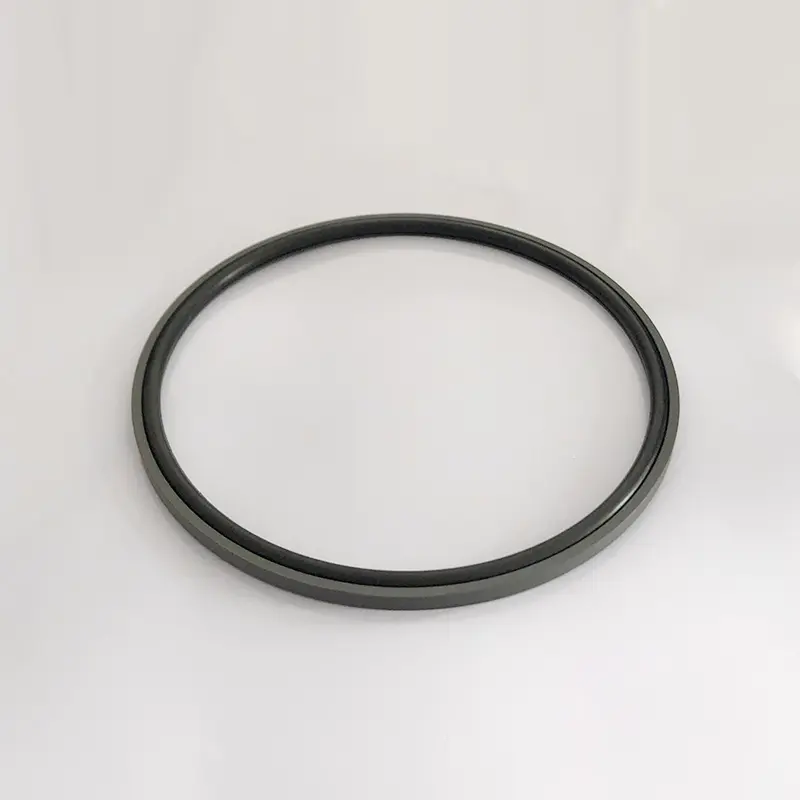

Bu conta, PTFE ve O-ring'den yapılmış bir sağ açılı sızdırmazlık halkasından oluşur. O-ring, sızdırmazlık elde etmek için bir sıkıştırma kuvveti oluşturmak için önceden sıkıştırılmıştır. Mühenin sıkıştırma kuvveti basınç altında artar, yani basınç ne kadar yüksek olursa, sızdırmazlık o kadar iyi olur. Kayma halkası bir yan kaburga yapısını benimsediğinden, O-ring sıkılmayacak ve yüksek basınca dayanabilir.

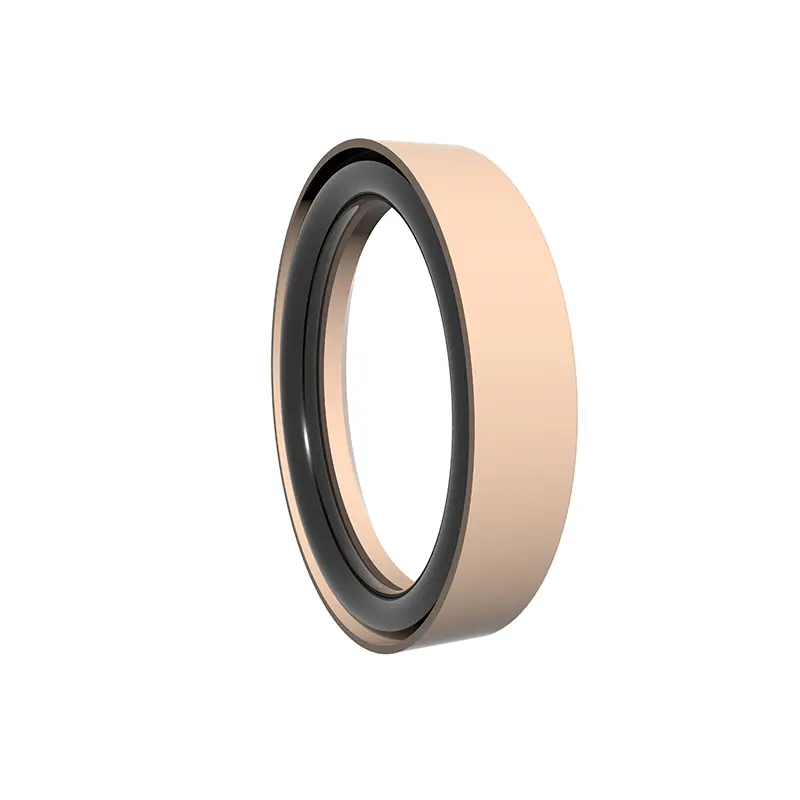

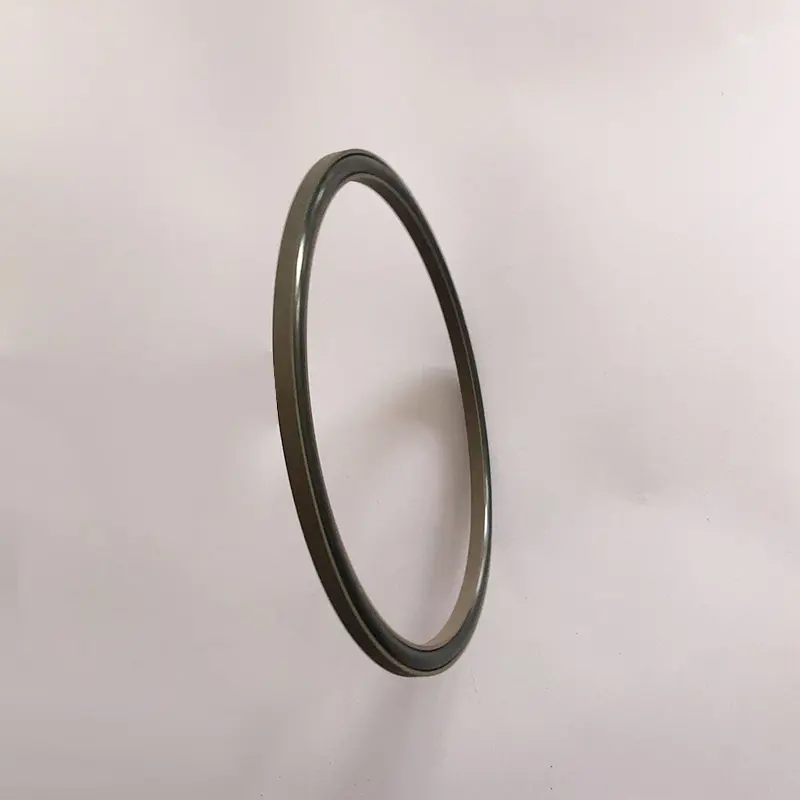

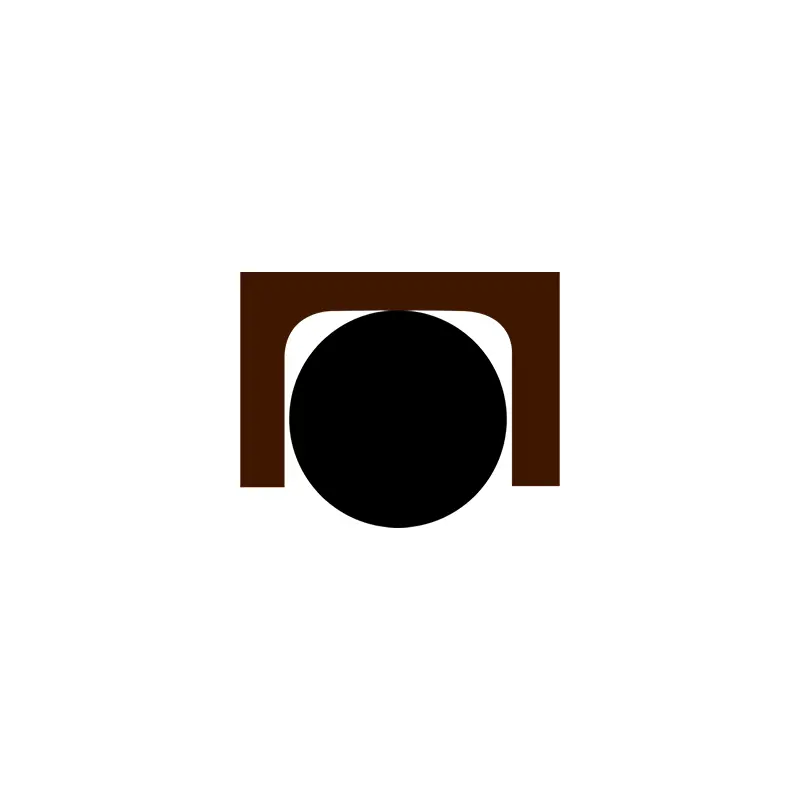

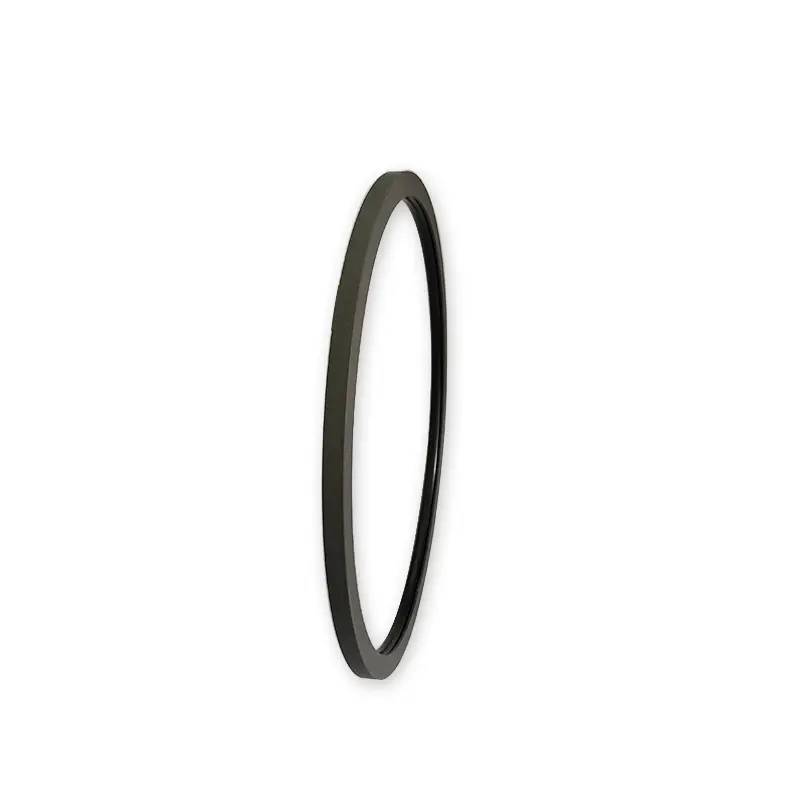

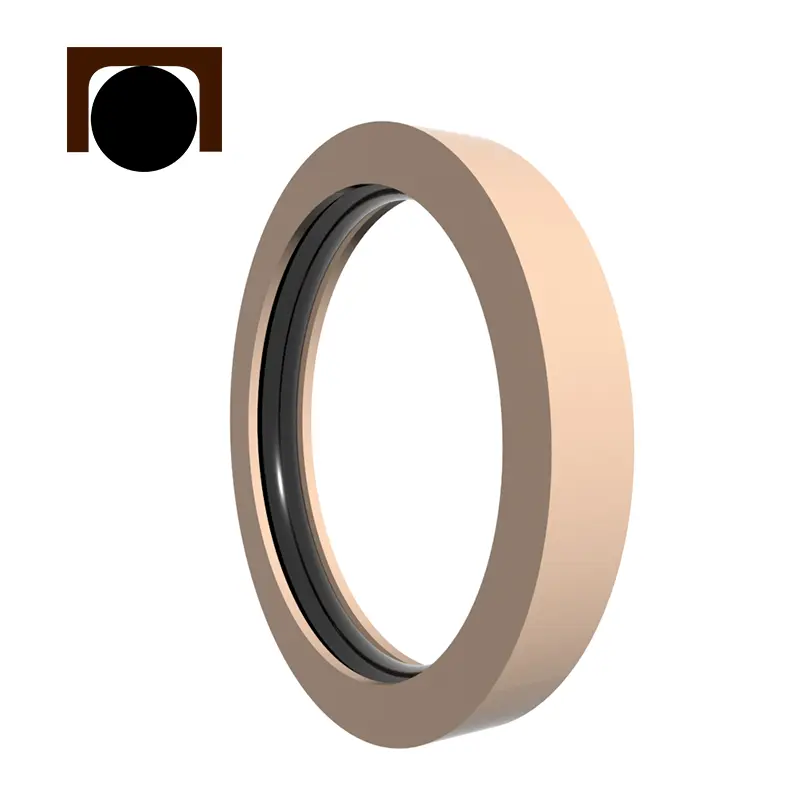

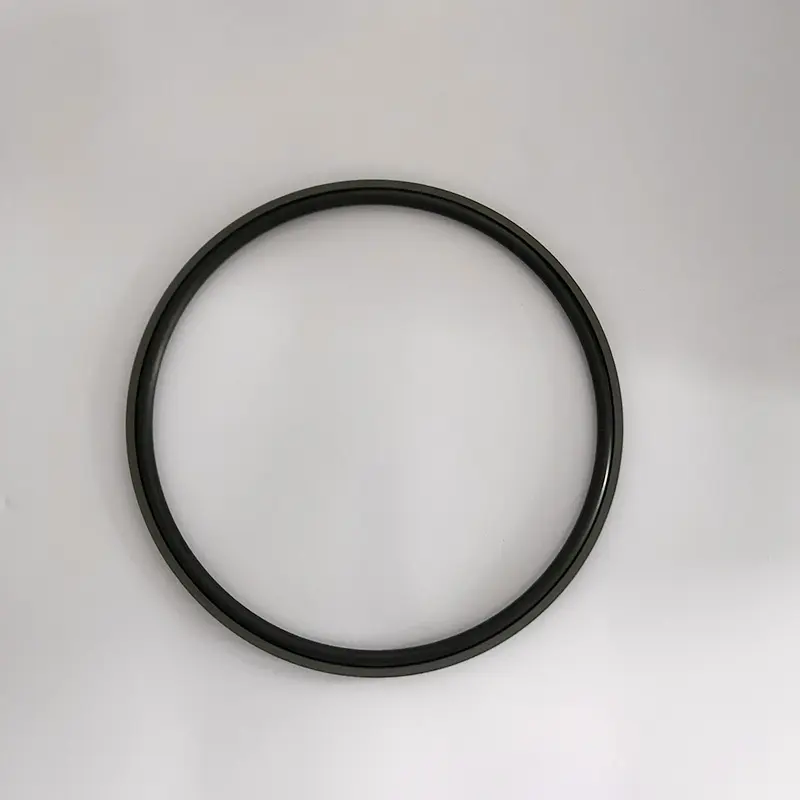

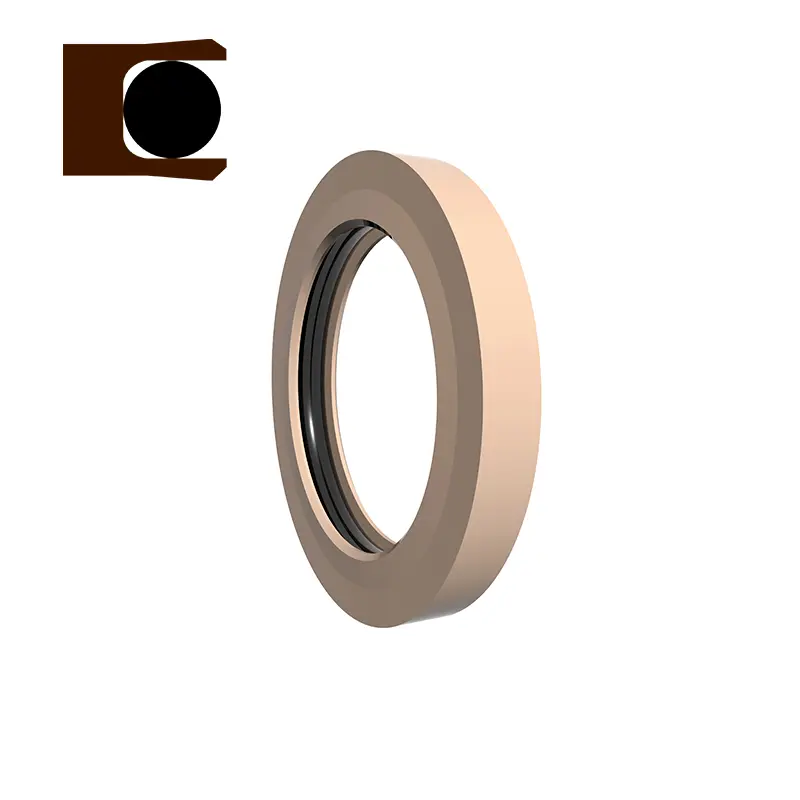

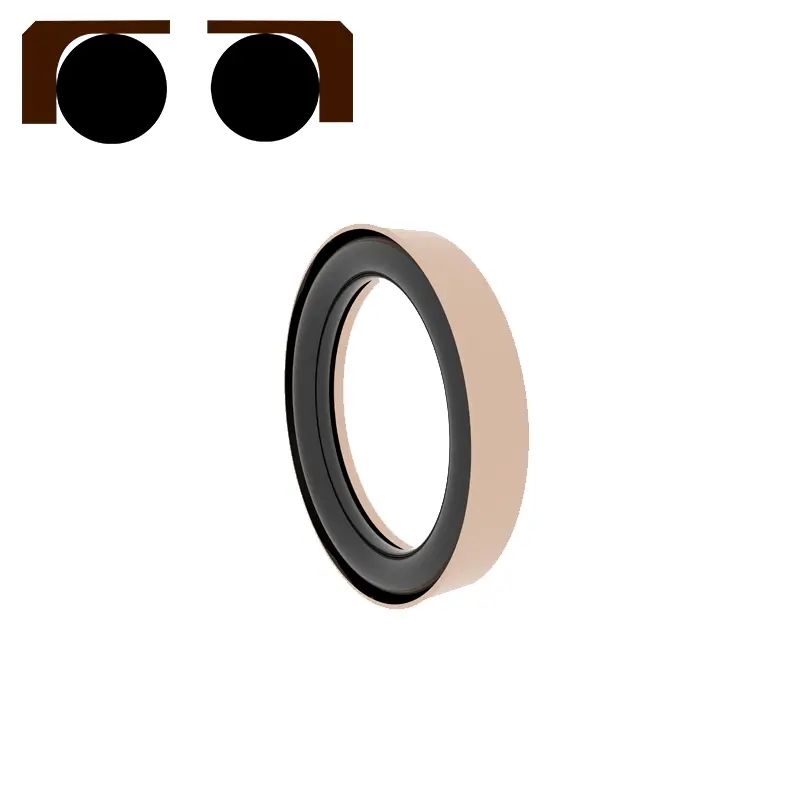

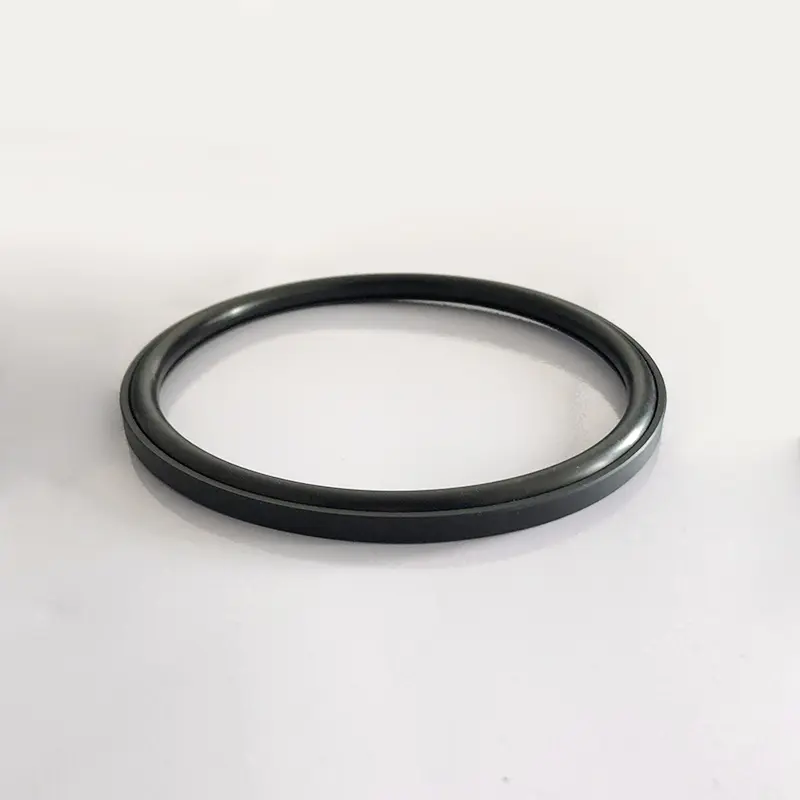

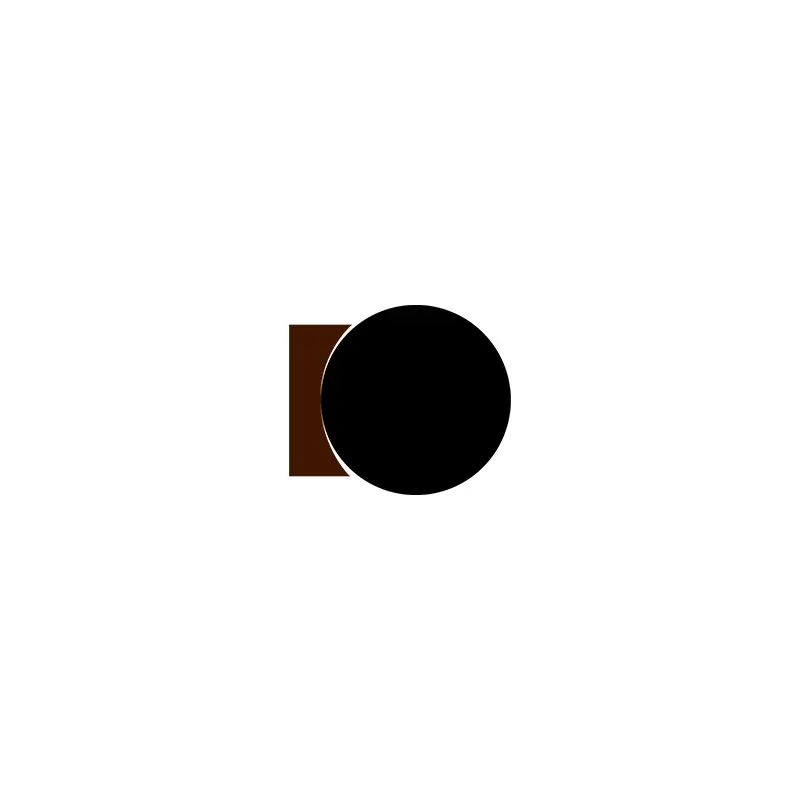

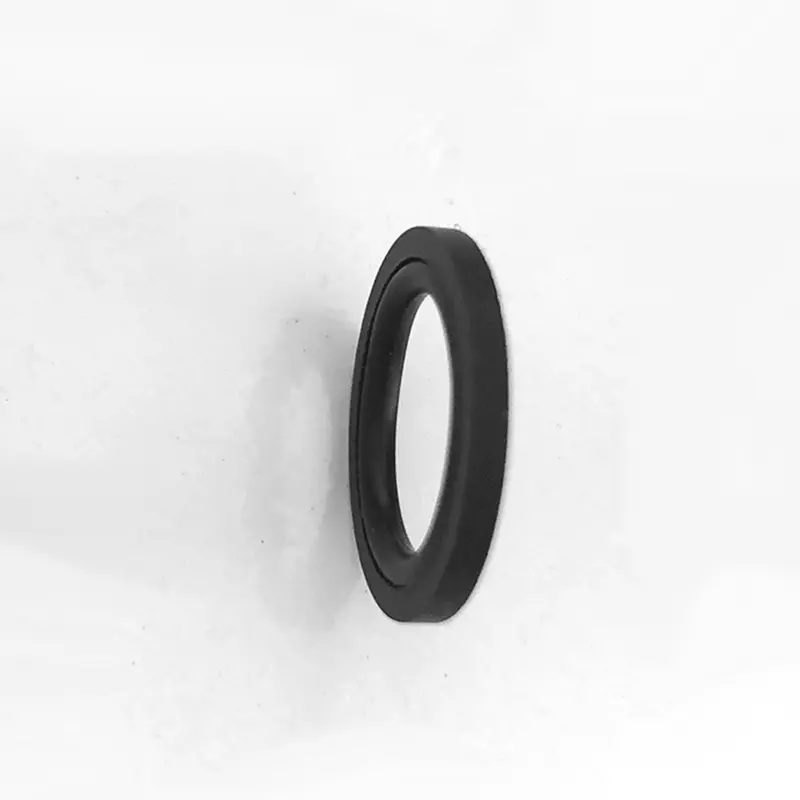

Bu conta PTFE C şeklinde bir sızdırmazlık halkası ve bir O-ringinden oluşur. O-ring, sızdırmazlık elde etmek için bir sıkıştırma kuvveti oluşturmak için önceden sıkıştırılmıştır. Mühenin sıkıştırma kuvveti basınç altında artar, yani basınç ne kadar yüksek olursa, sızdırmazlık o kadar iyi olur. Kayma halkası çift taraflı bir kaburga yapısı benimsediğinden, O-ring sıkılmayacak ve yüksek basınca dayanabilir.

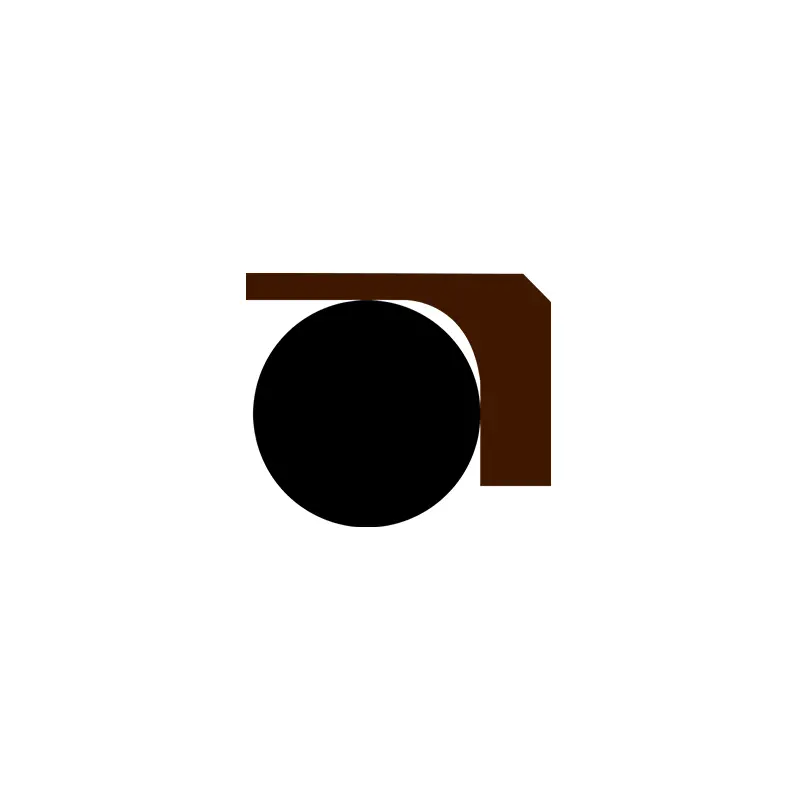

RC2873
RC2874

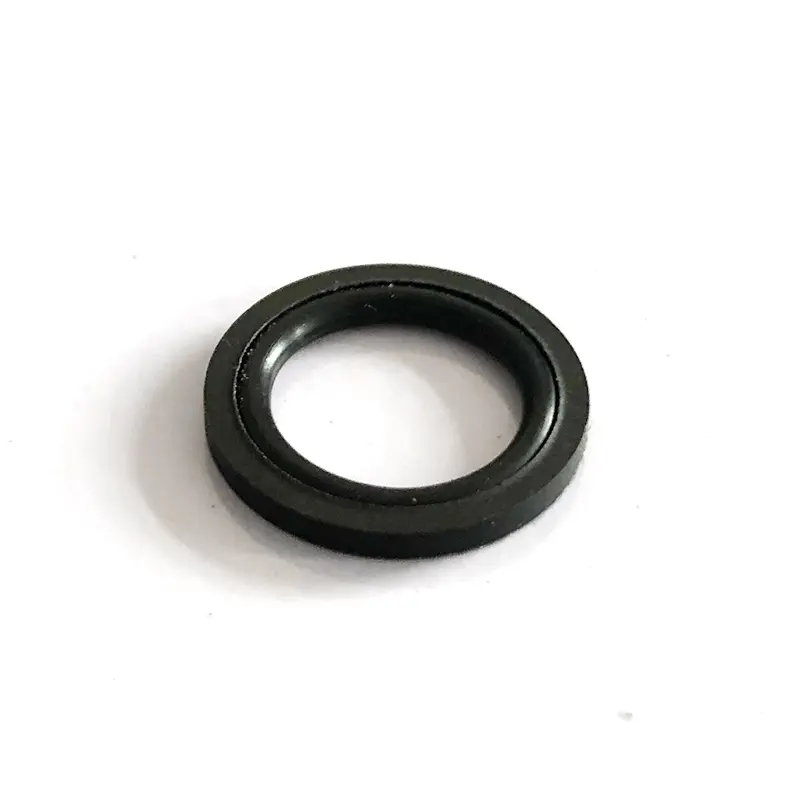

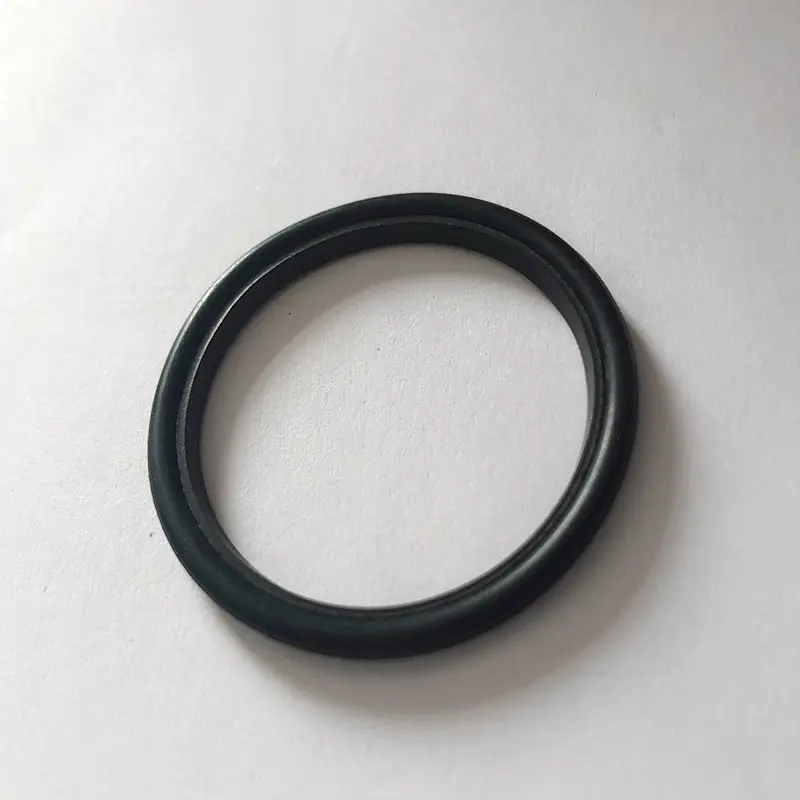

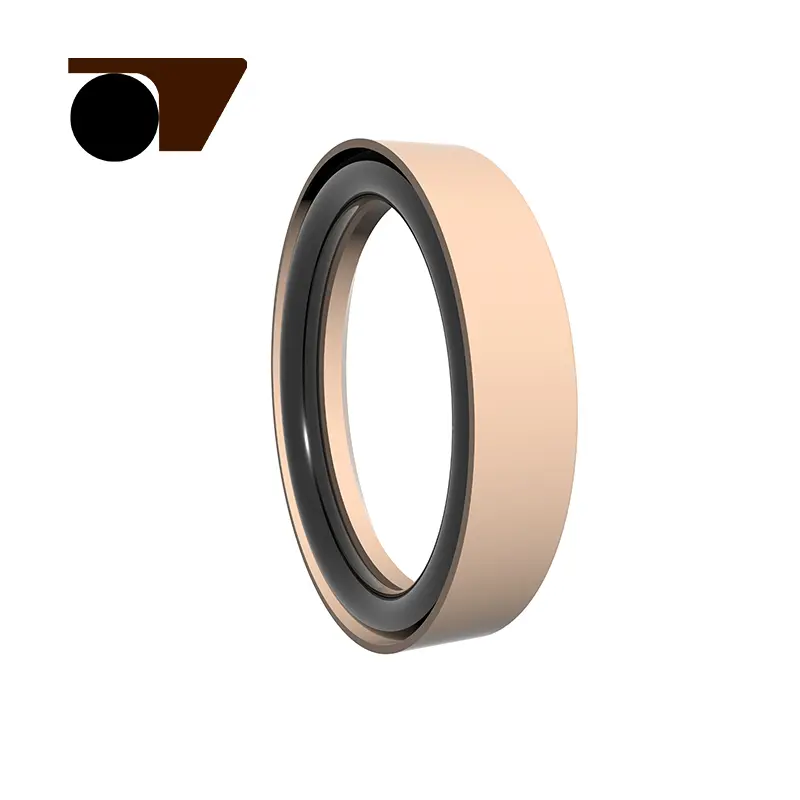

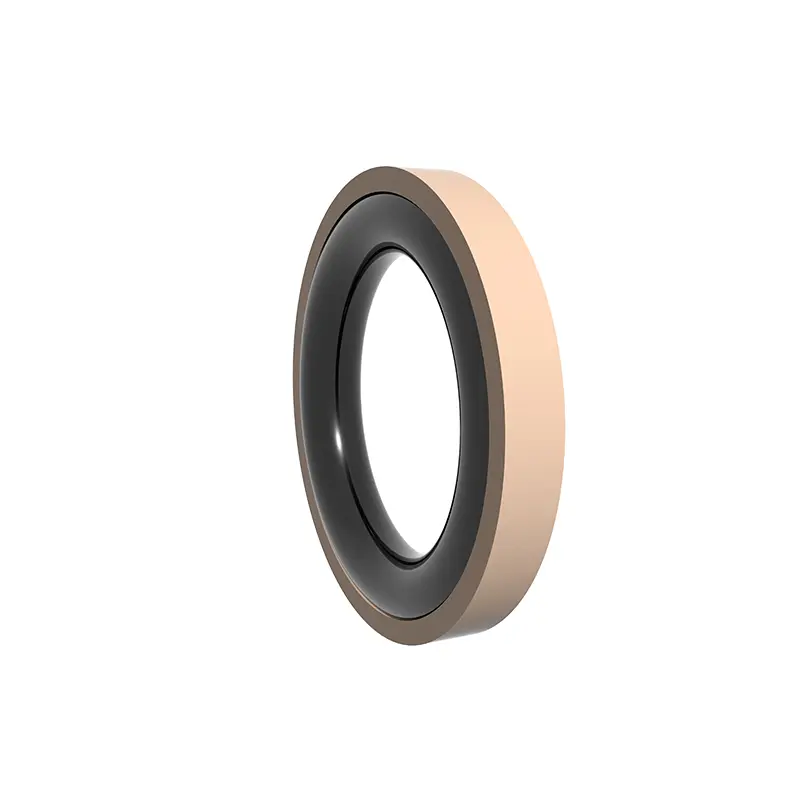

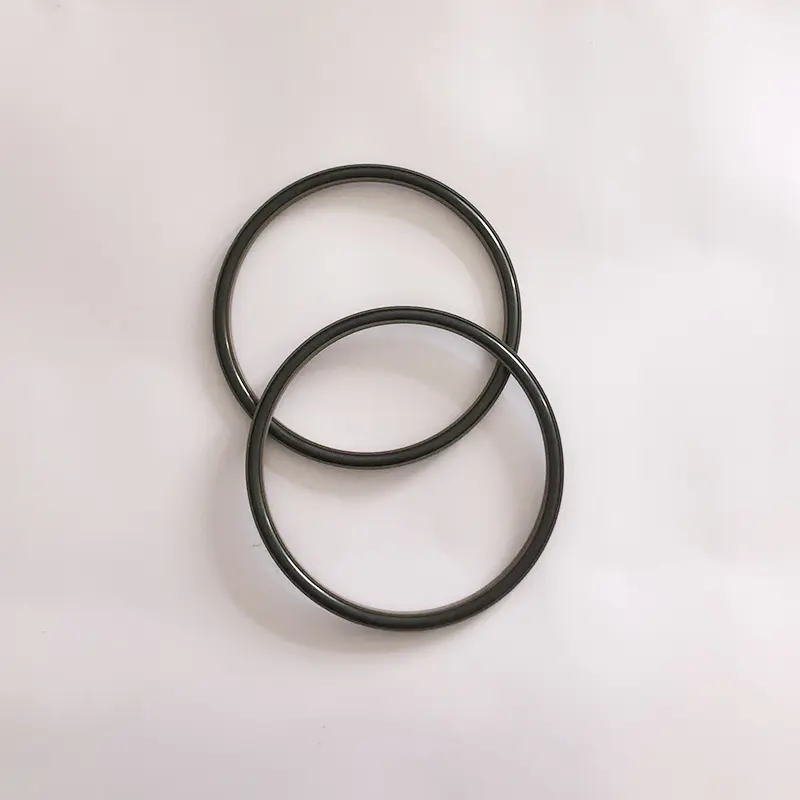

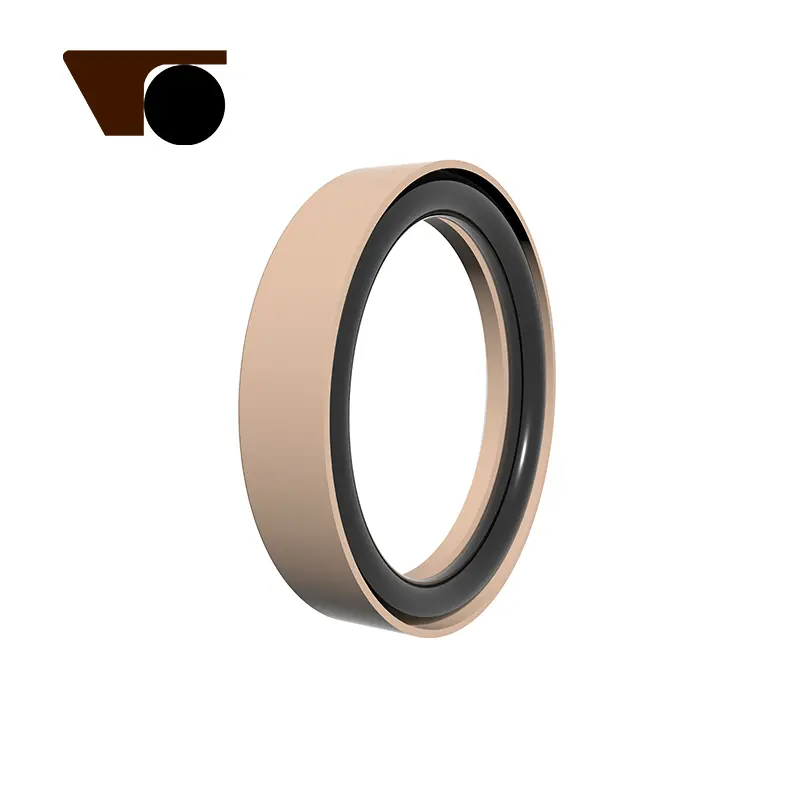

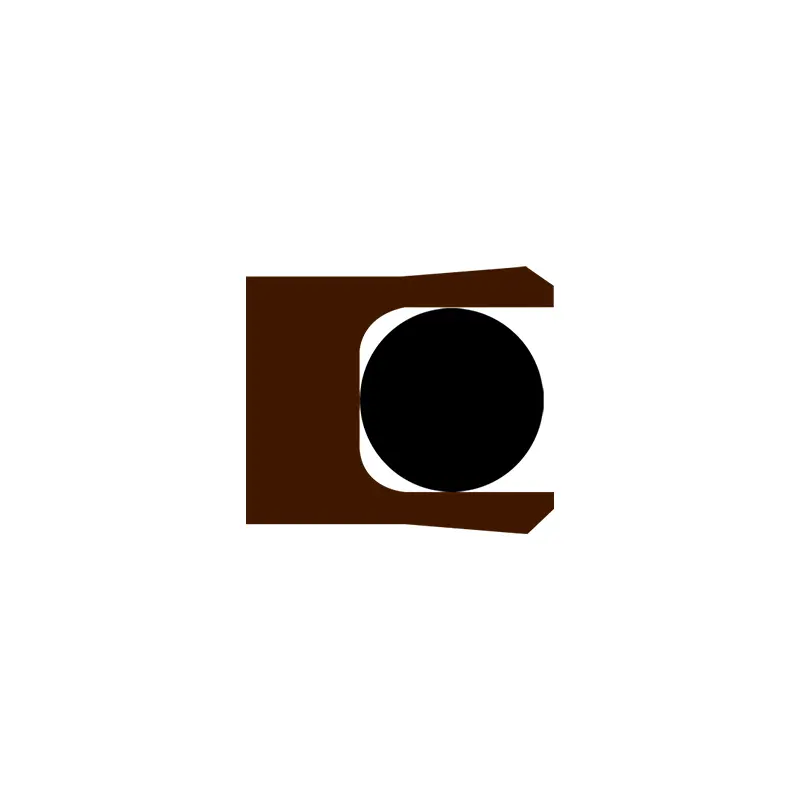

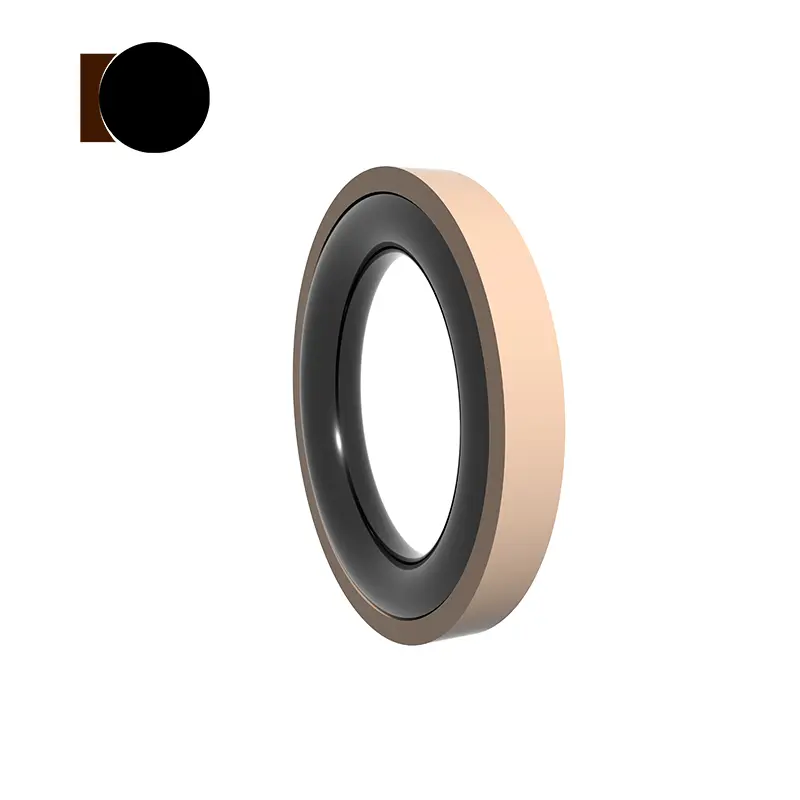

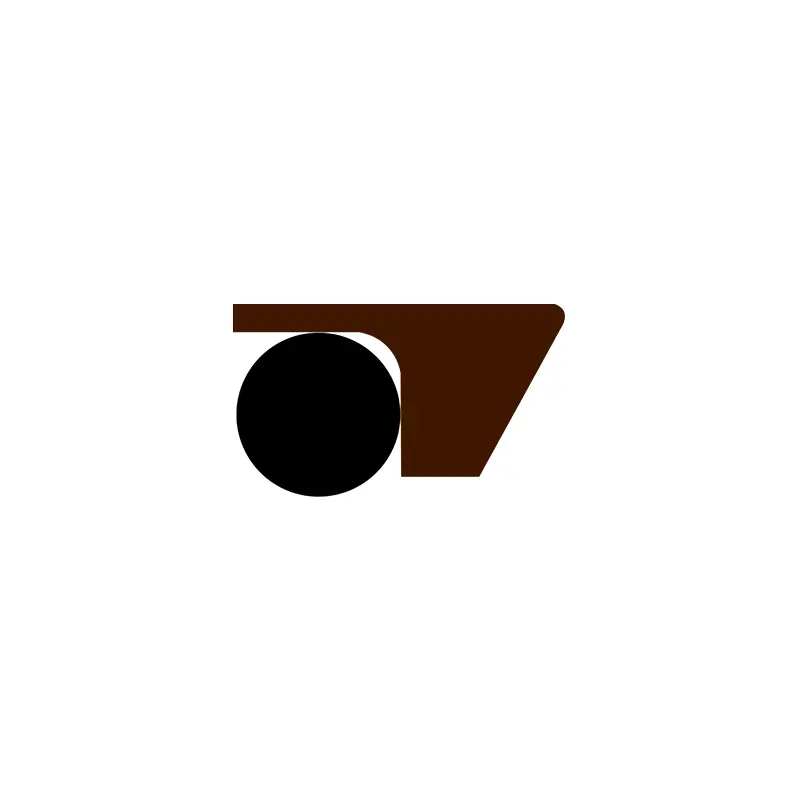

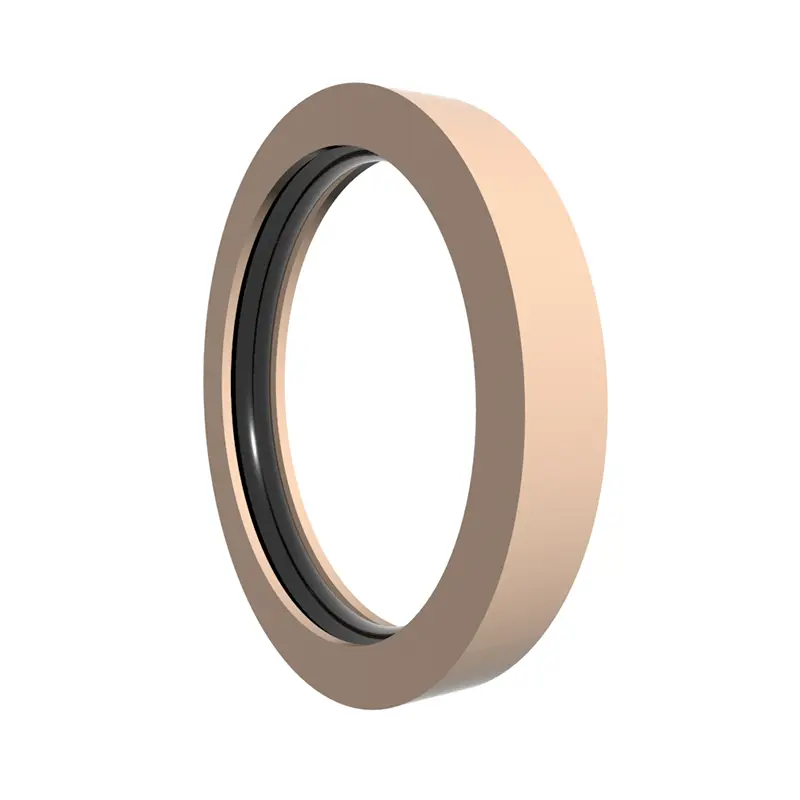

Bu conta, modifiye edilmiş PTFE malzemesinden ve O-ringinden yapılmış ayak şeklindeki sızdırmazlık halkasından oluşur. O-ring, sızdırmazlık elde etmek için bir sıkıştırma kuvveti oluşturmak için önceden sıkıştırılmıştır. Mühenin sıkıştırma kuvveti basınç altında artar, yani basınç ne kadar yüksek olursa, sızdırmazlık o kadar iyi olur. Kayma halkası yan ayak şeklindeki bir kaburga yapısını benimsediğinden, O-ring sıkılmayacak ve yüksek ve ultra yüksek basınca dayanabilir.
Özellikler:

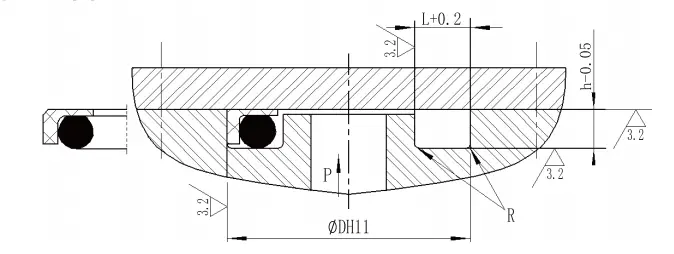

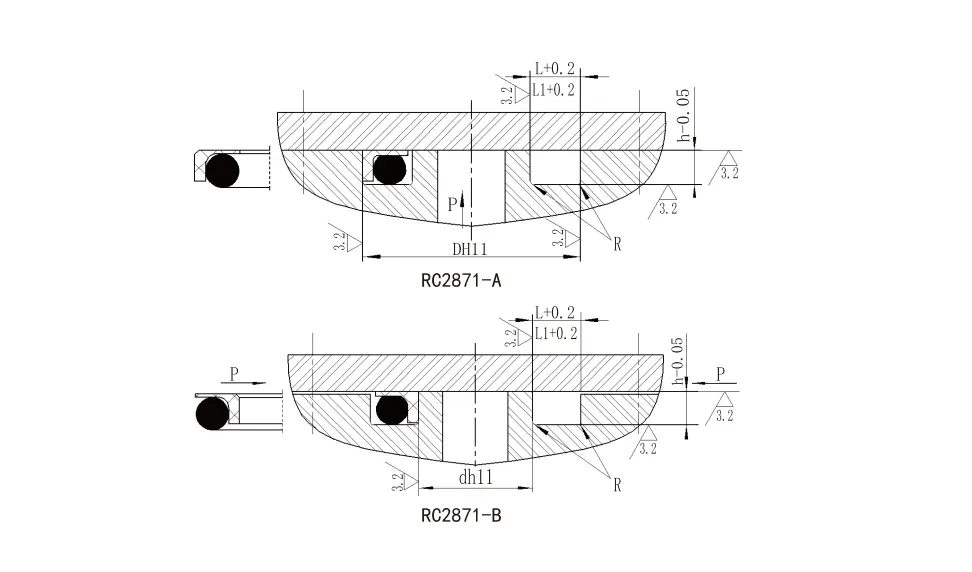

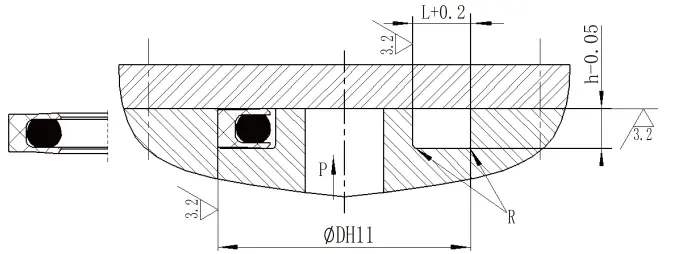

| RC2871-A Dahili Basınç Türü Özellikleri (parametre aralığındaki tüm özellikler mevcuttur) | |||||
| Dış çaplı aralık D H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Oluk genişliği
L1+0.2 Basınç> 80MPA |
Yuvarlak köşeler Rmax |
O-ring teli çapı dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Harici Basınç Türü Özellikleri (parametre aralığındaki tüm özellikler mevcuttur) | |||||
| Dış çaplı aralık DH11 | Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Groove genişliği L1+0.2 Basınç> 80MPA |
Yuvarlak köşeler Rmax | O-ring teli çapı dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

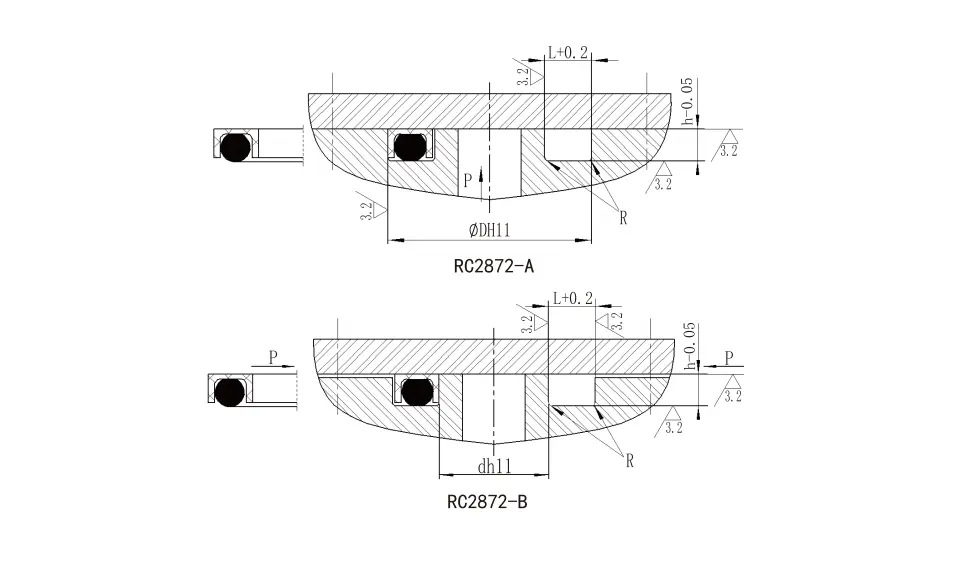

| RC2872-A Dahili Basınç Türü Özellikleri (parametre aralığındaki tüm özellikler mevcuttur) | ||||
| Dış çaplı aralık D H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Yuvarlak köşeler Rmax |
O-ring teli çapı dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Harici Basınç Türü Özellikleri (parametre aralığındaki tüm özellikler mevcuttur) | ||||
| Dış çaplı aralık D H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Yuvarlak köşeler R |
O-ring teli çapı dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Dış çaplı aralık IE11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Yuvarlak köşeler Rmax |
O-ring teli çapı dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Dış çaplı aralık IE11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Yuvarlak köşeler Rmax |
O-ring teli çapı dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

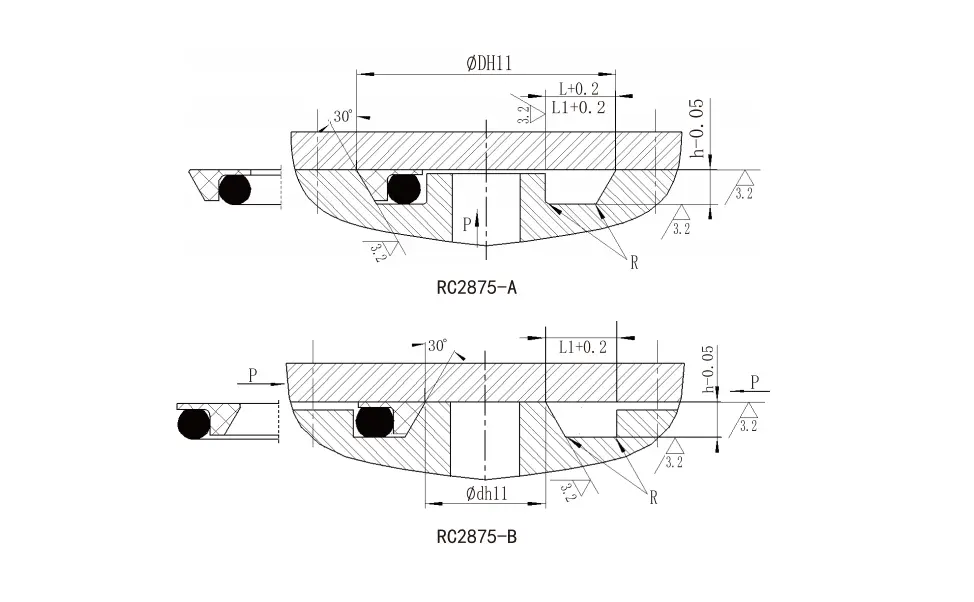

| RC2875-A Dahili Basınç Türü Özellikleri (parametre aralığındaki tüm özellikler mevcuttur) | |||||
| Dış çaplı aralık D H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Groove genişliği L1+0.2 Basınç> 100MPA |
Yuvarlak köşeler Rmax |
O-ring teli çapı dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Harici Basınç Türü Özellikleri (parametre aralığındaki tüm özellikler mevcuttur) | |||||
| Dış çaplı aralık D H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0.2 |
Groove genişliği L1+0.2 Basınç> 100MPA |
Yuvarlak köşeler Rmax |
O-ring teli çapı dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Yüksek basınçlı uç flanş contaları uygulanabilir çalışma koşulları | ||||
| Profil | Model | Basınç (MPA) |
Sıcaklık (℃) | Medya |
 |
RC2871-A | ≤300 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (eşleşen O-ring NBR) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (eşleşen dikdörtgen halka nbr) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen dikdörtgen halka FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (eşleşen dikdörtgen halka nbr) | Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (eşleşen O-ring NBR) -20 ~+200 (eşleşen O-ring FKM) |
Hidrolik yağı, emülsiyon, su, gaz, vb. |
