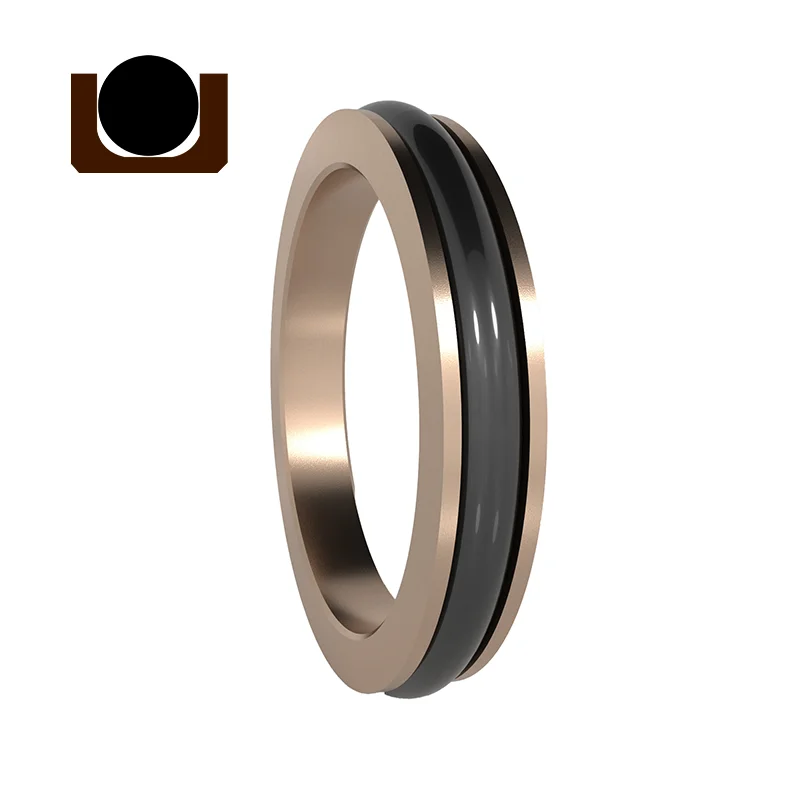

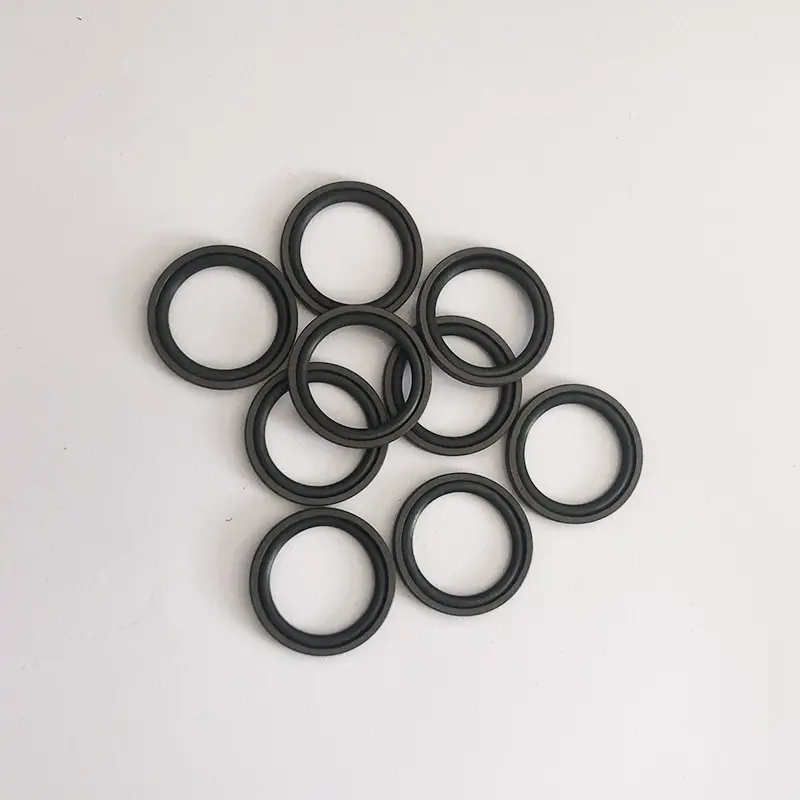

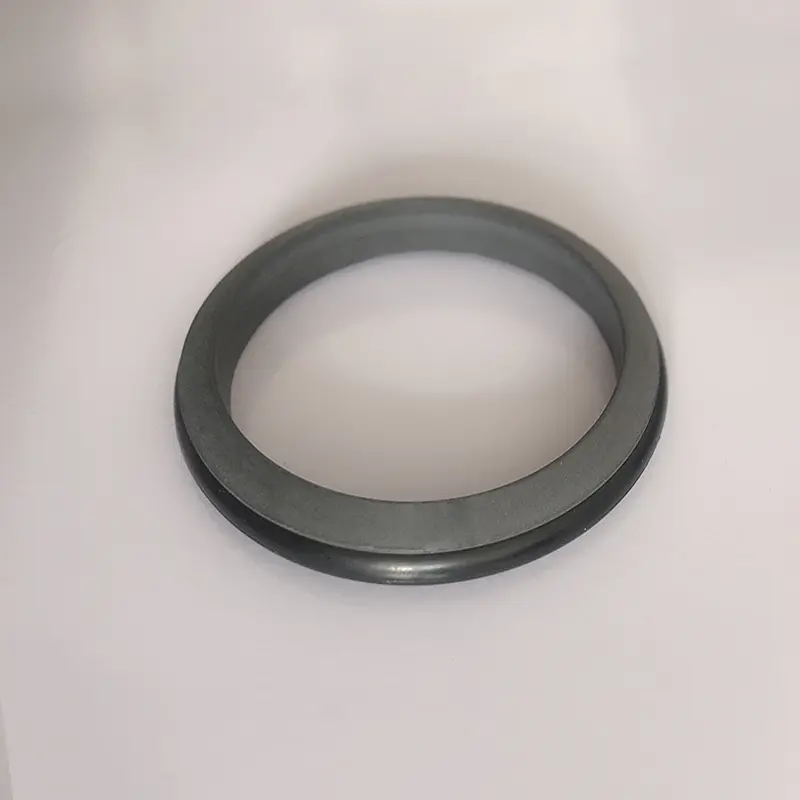

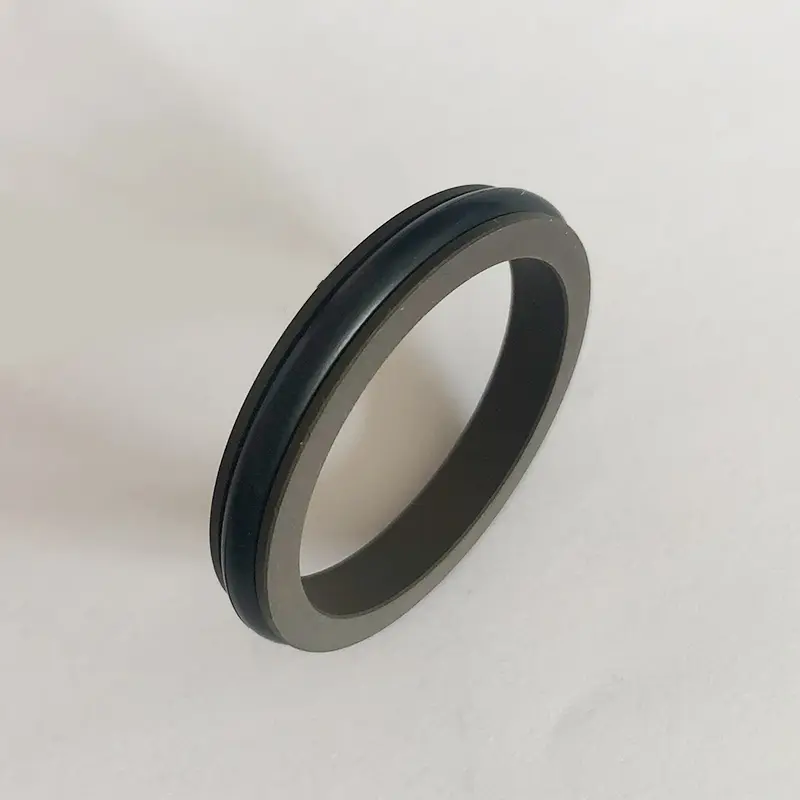

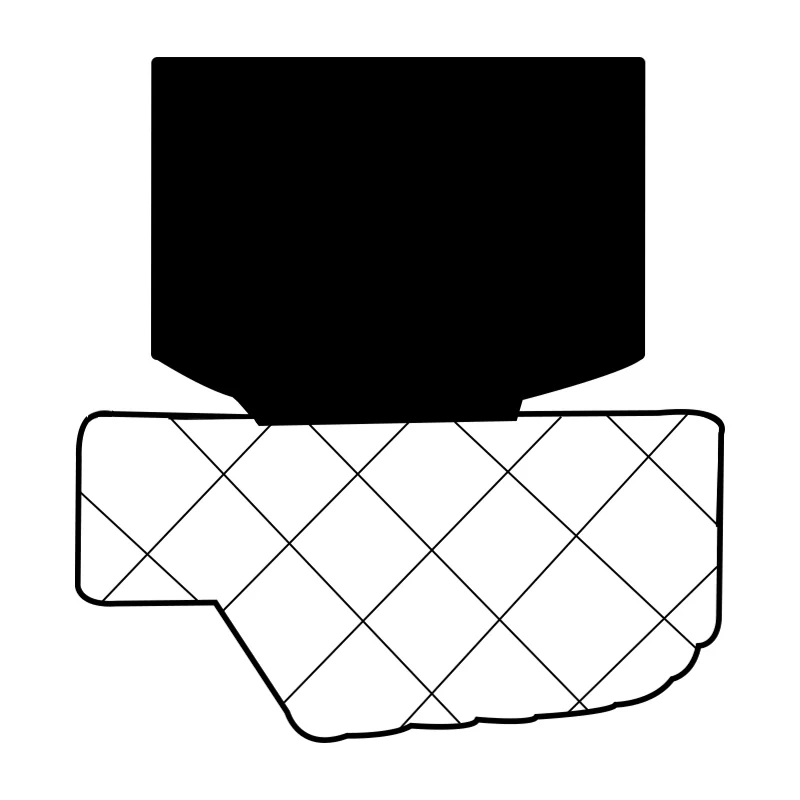

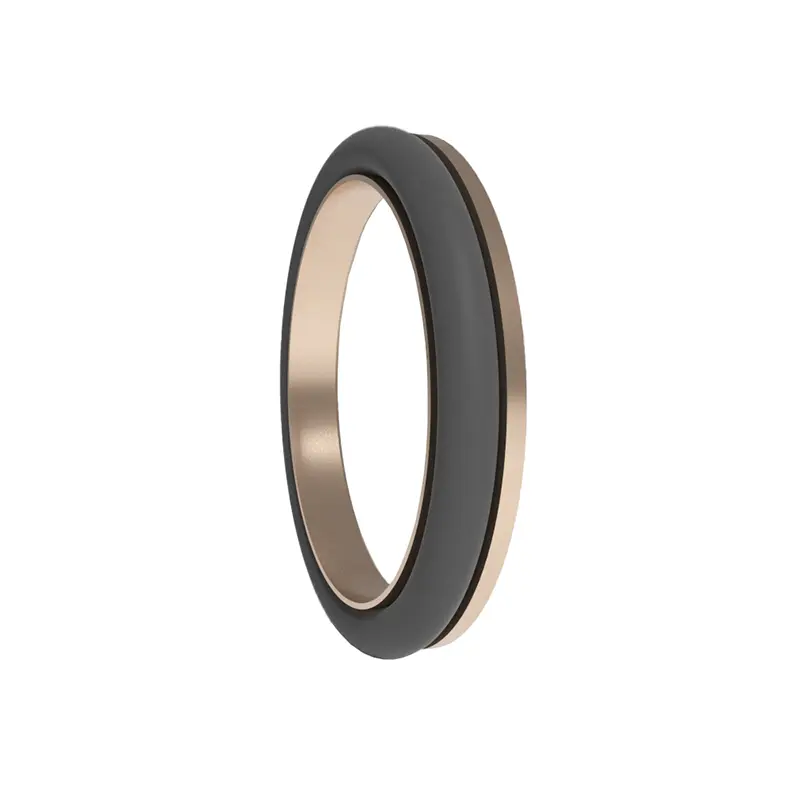

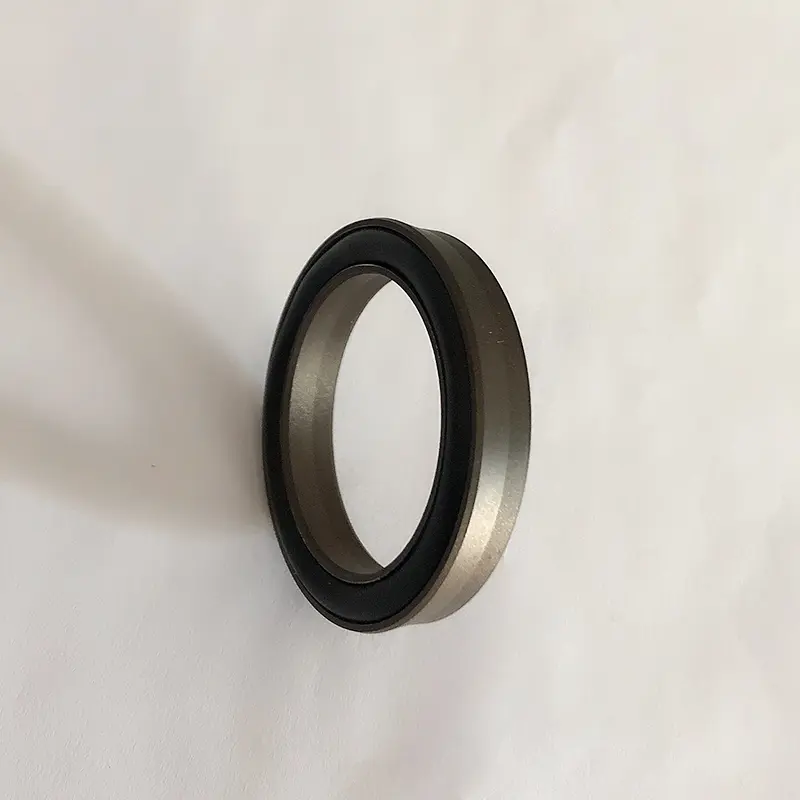

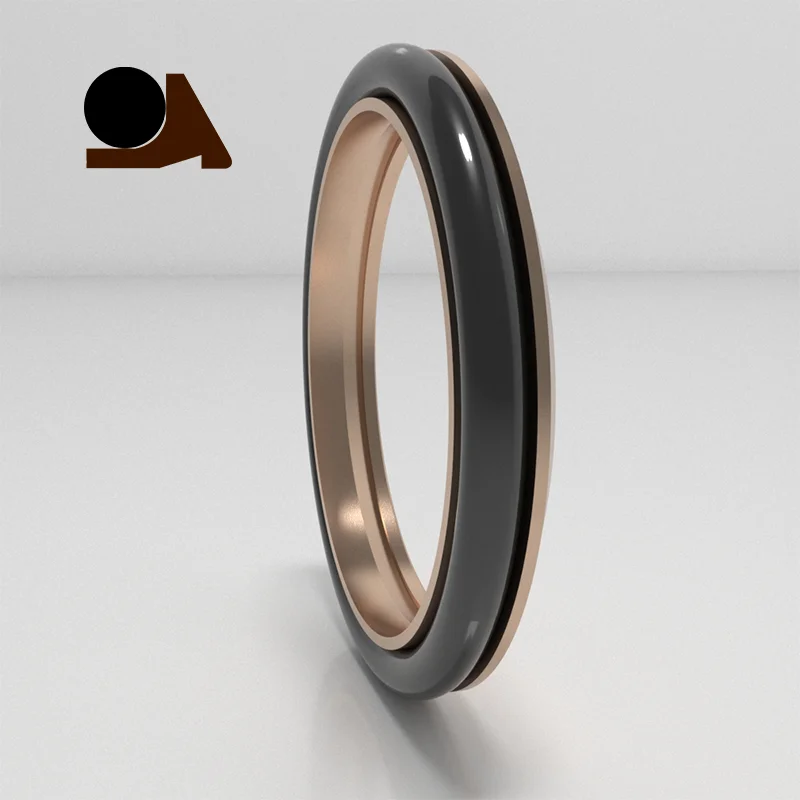

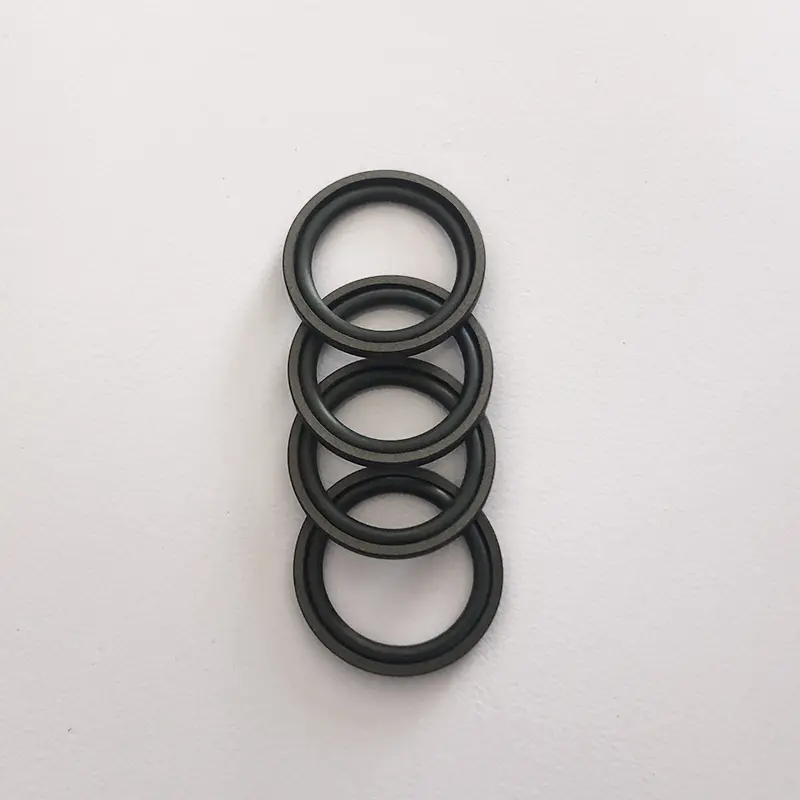

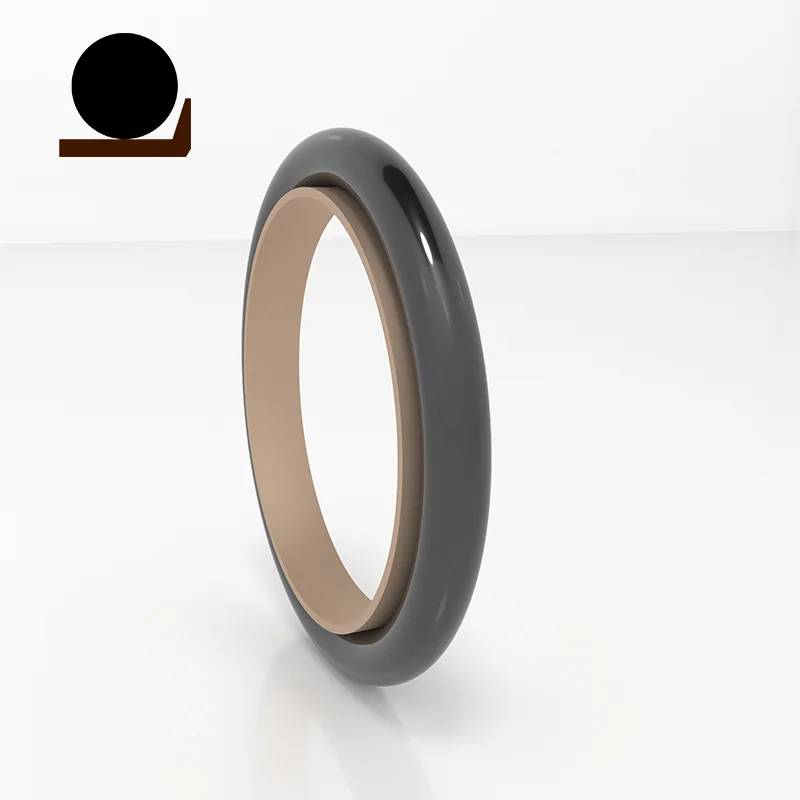

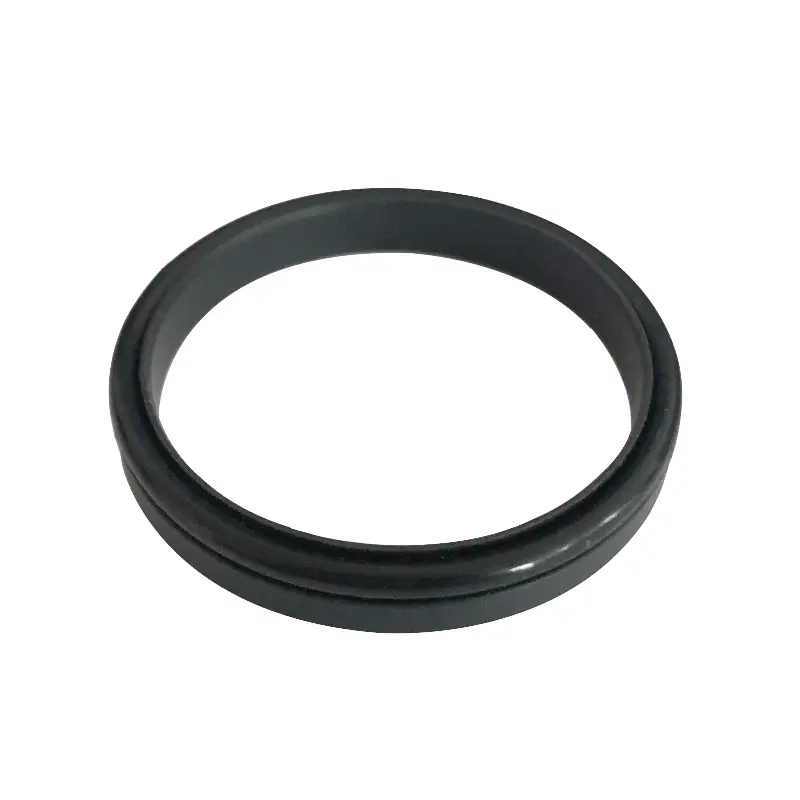

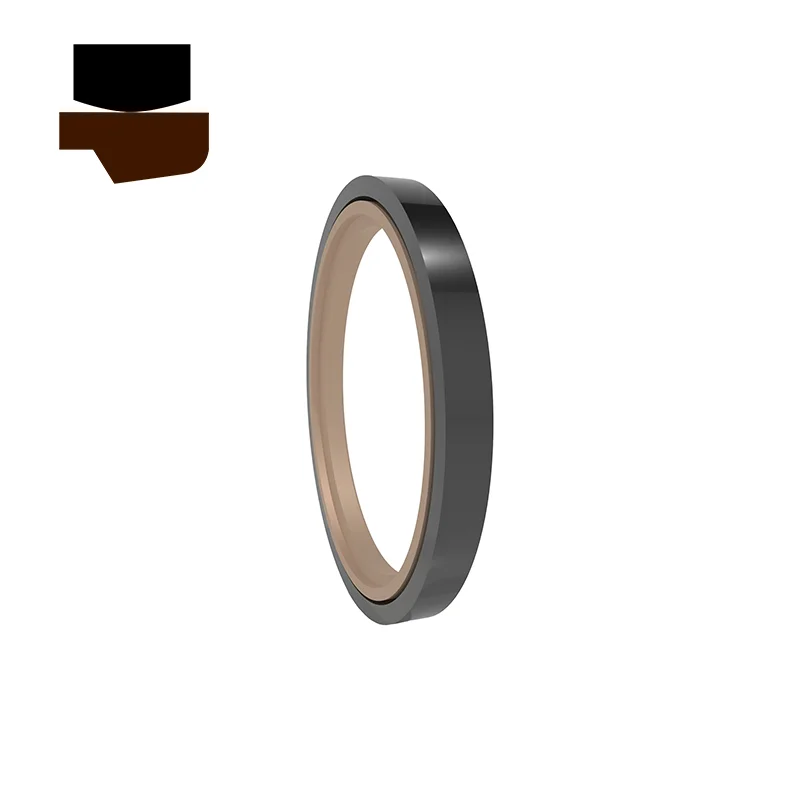

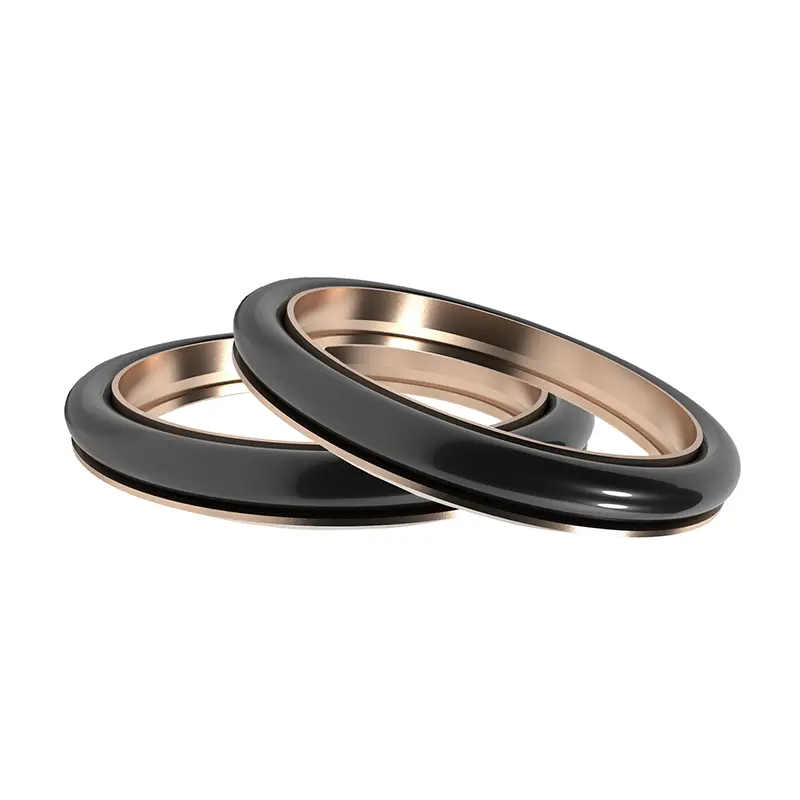

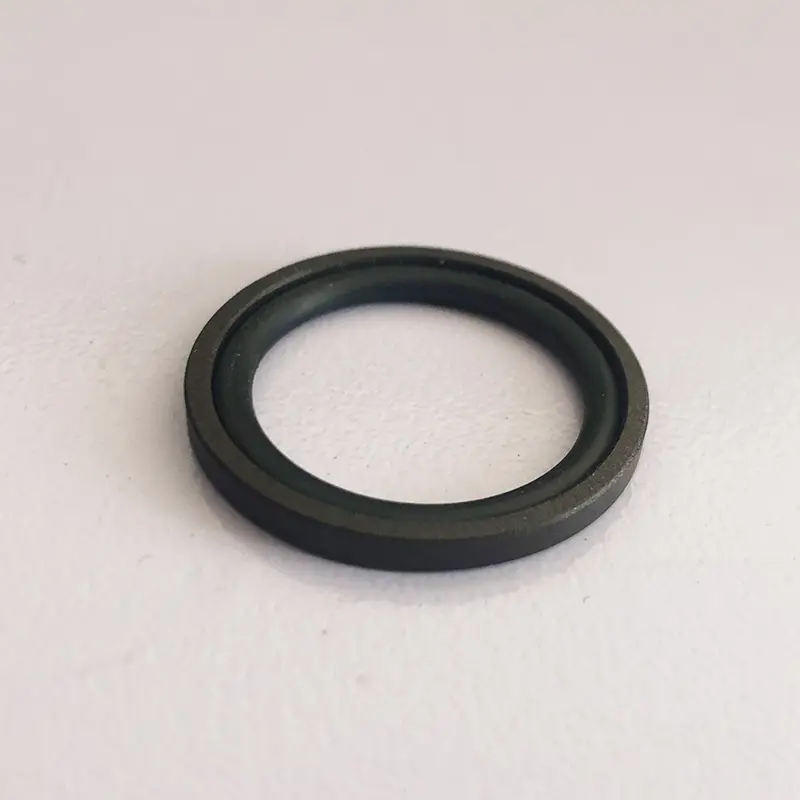

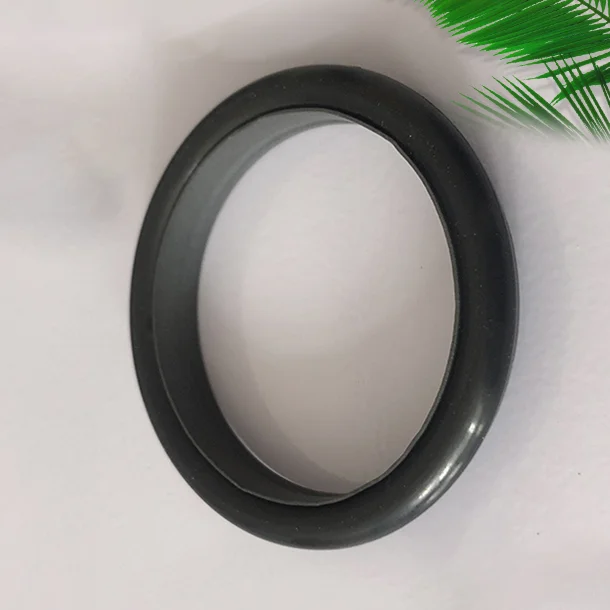

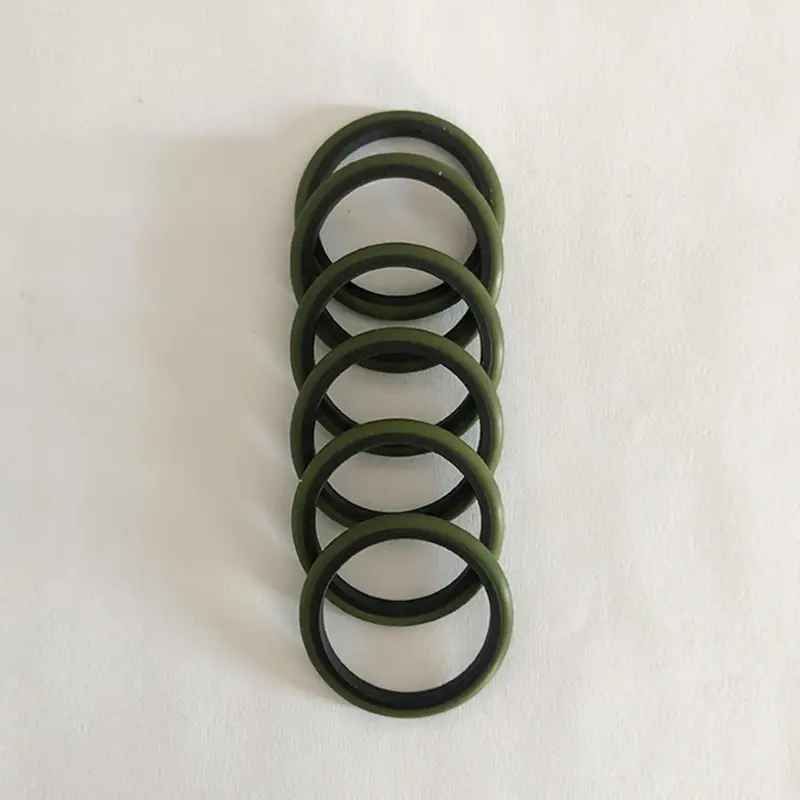

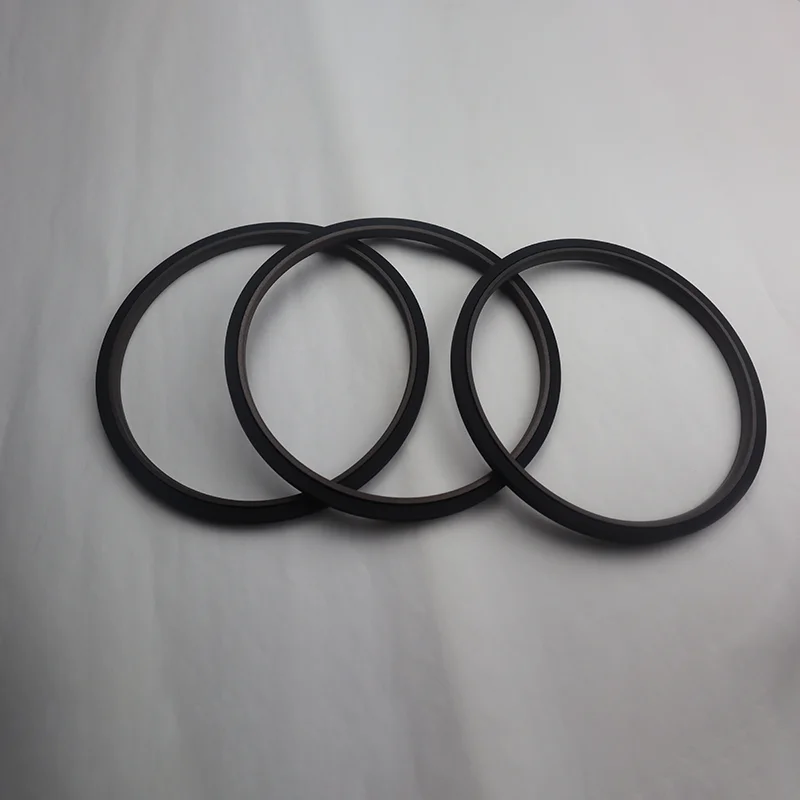

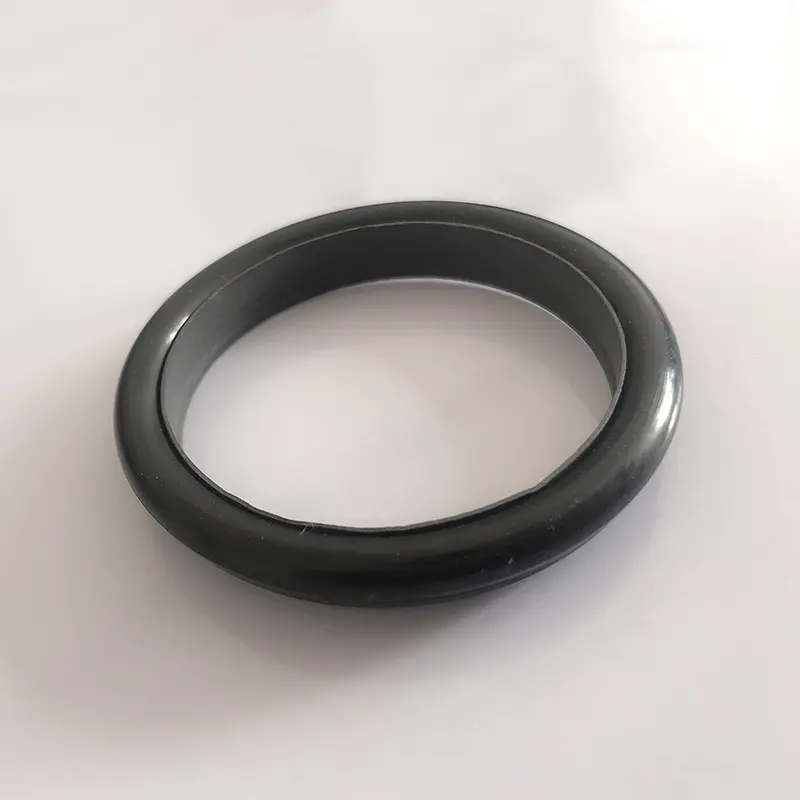

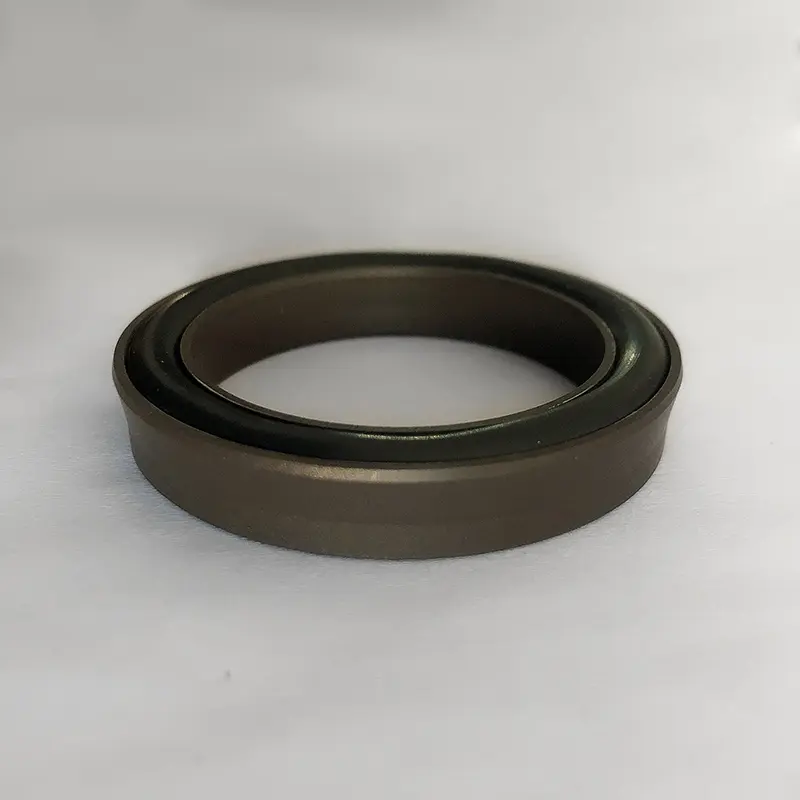

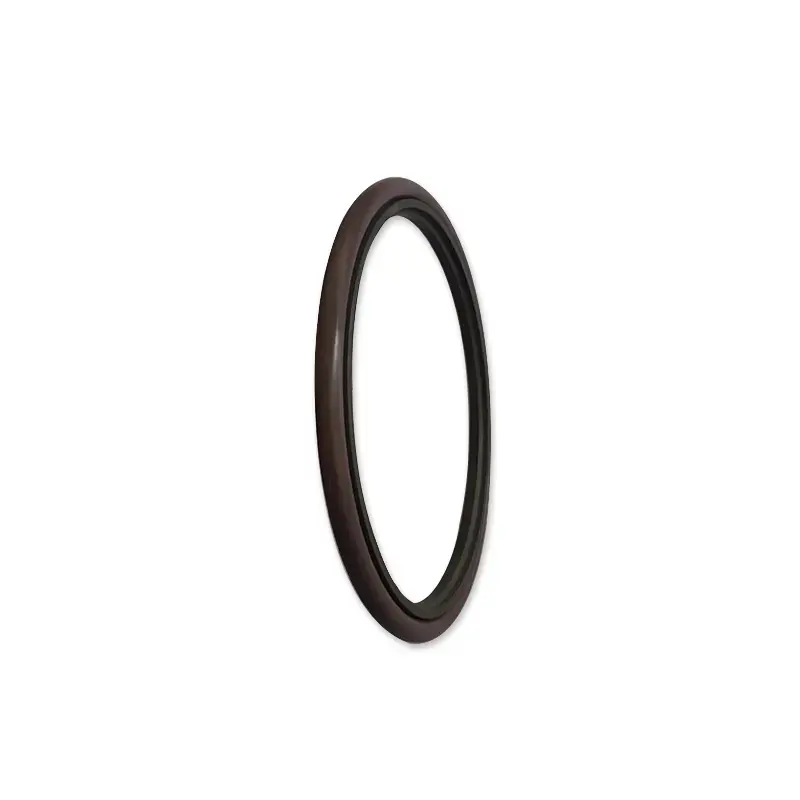

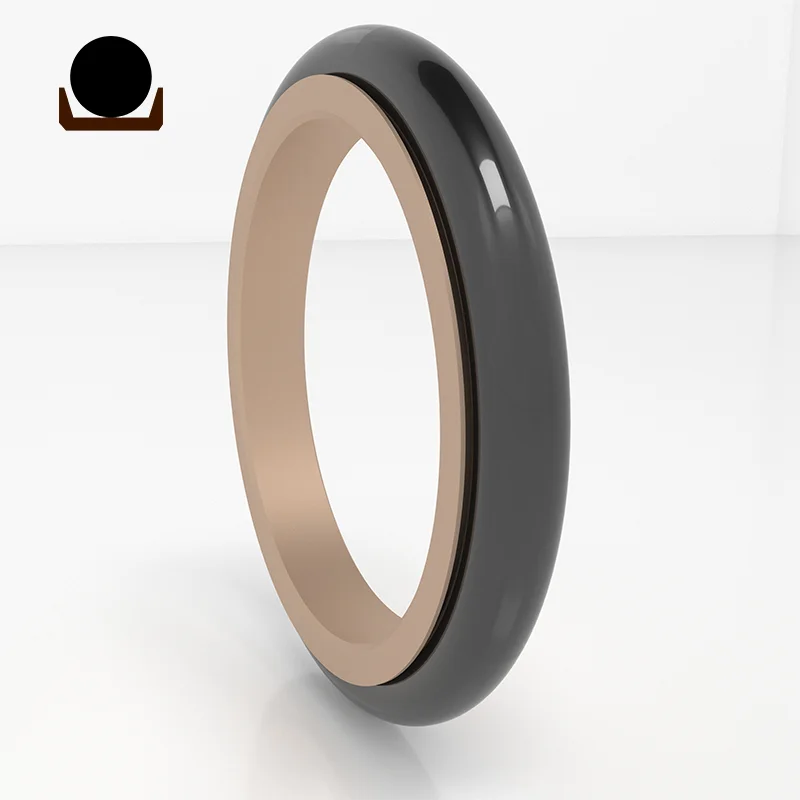

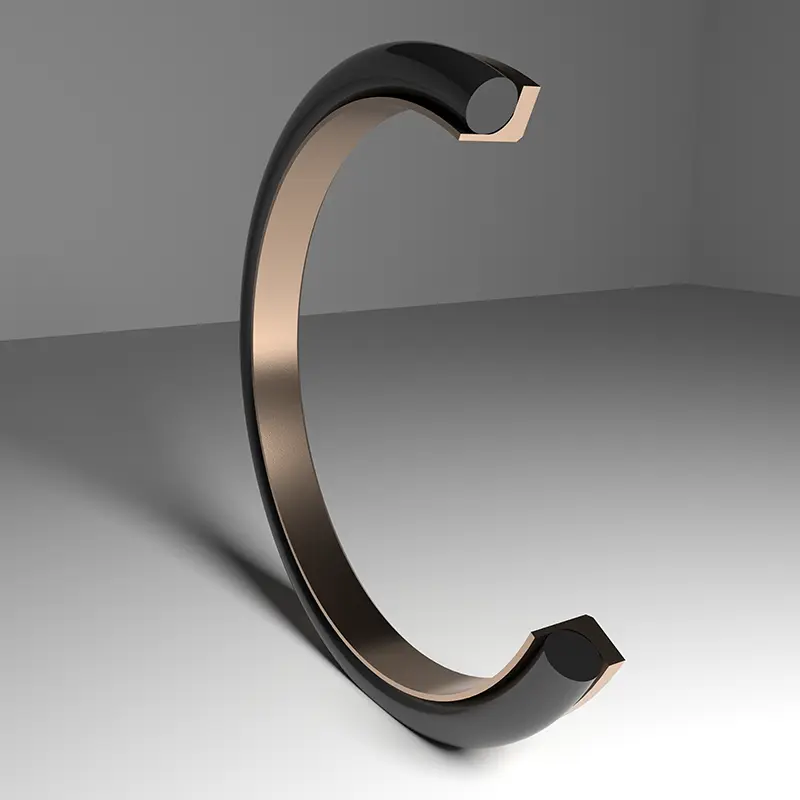

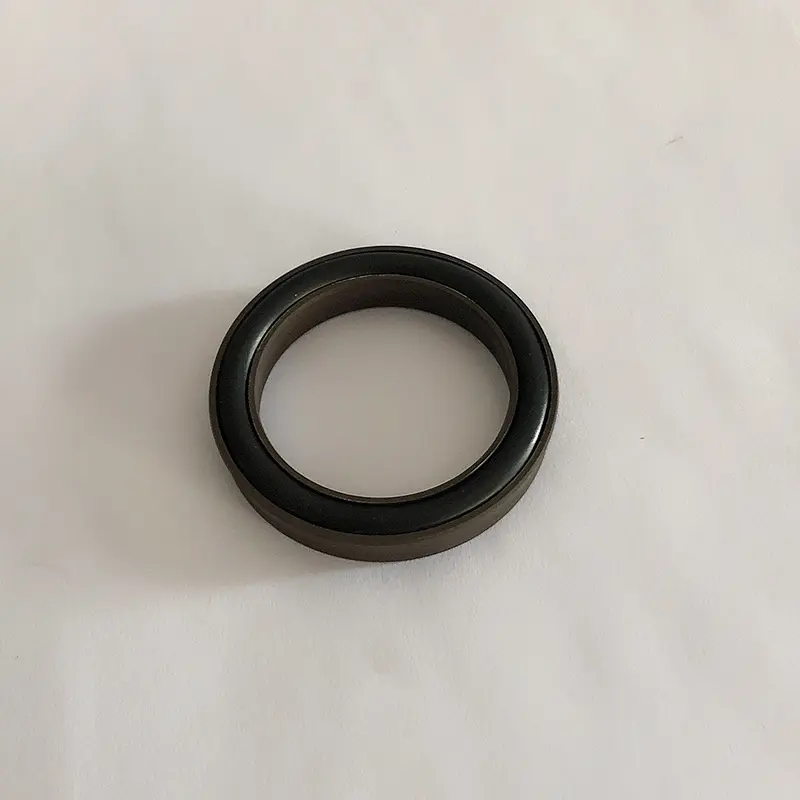

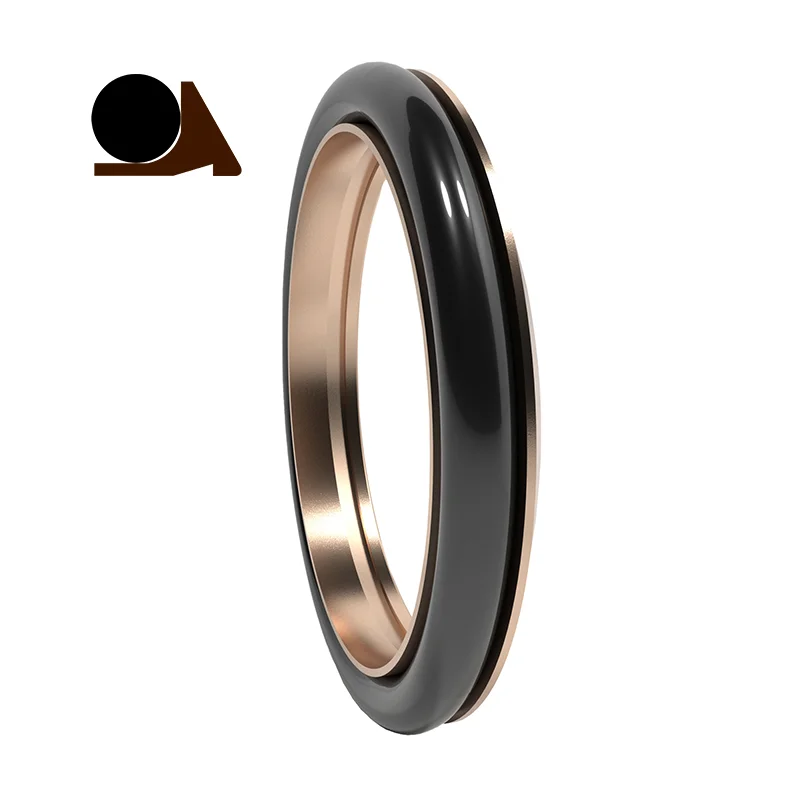

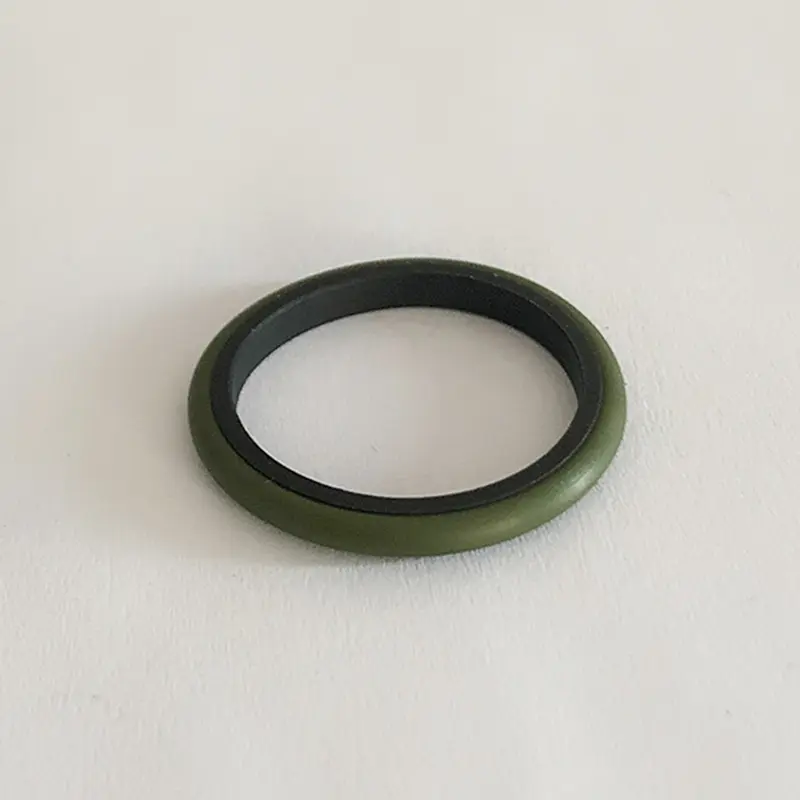

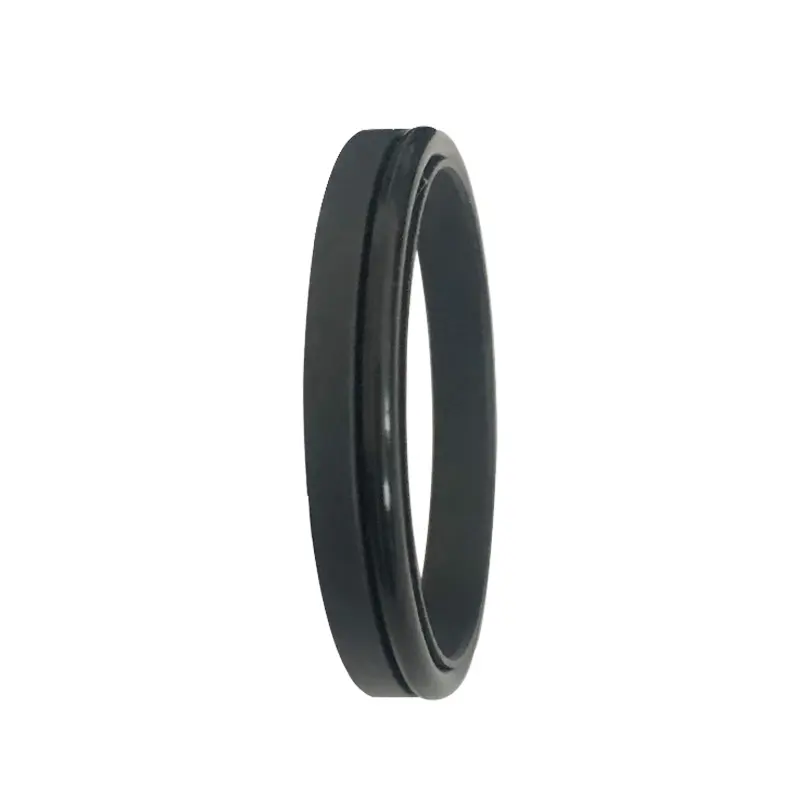

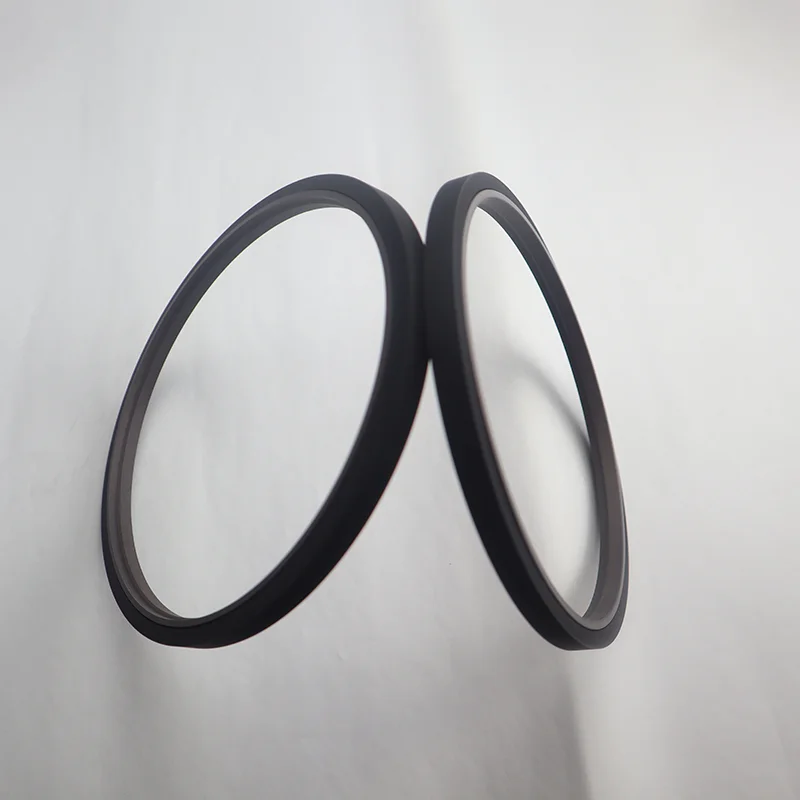

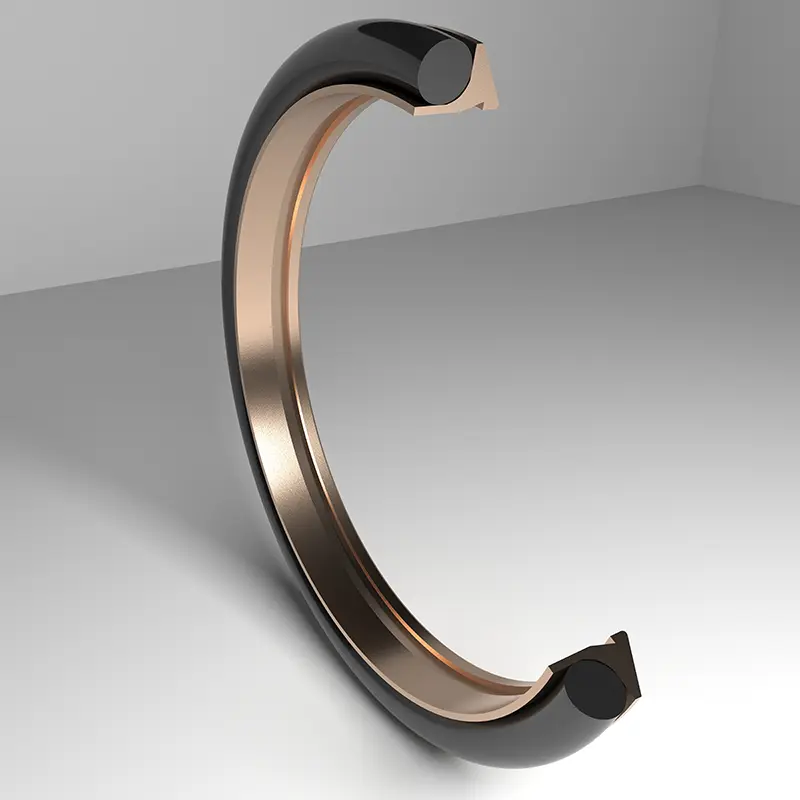

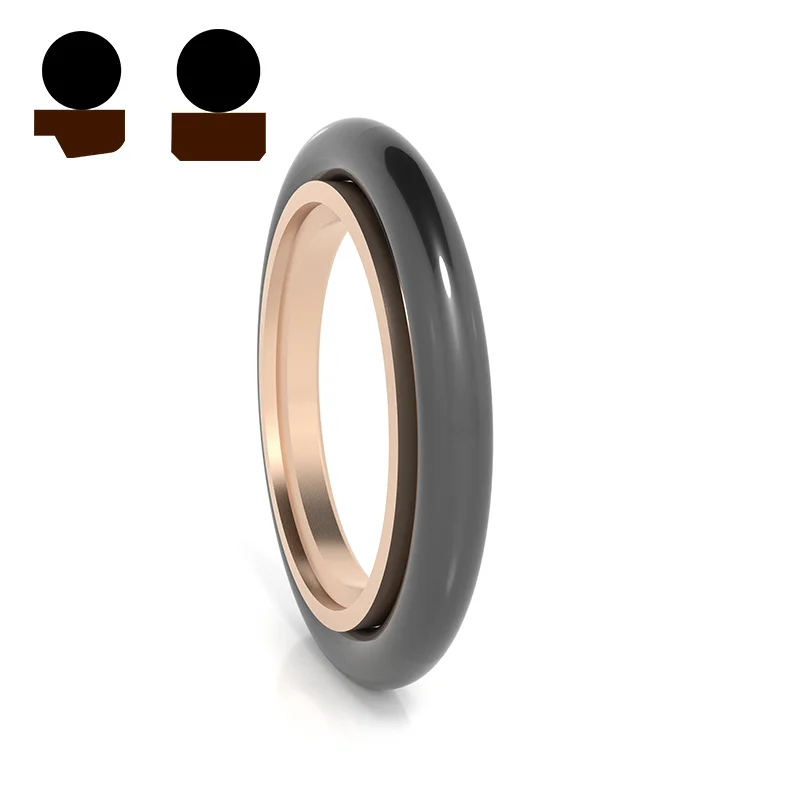

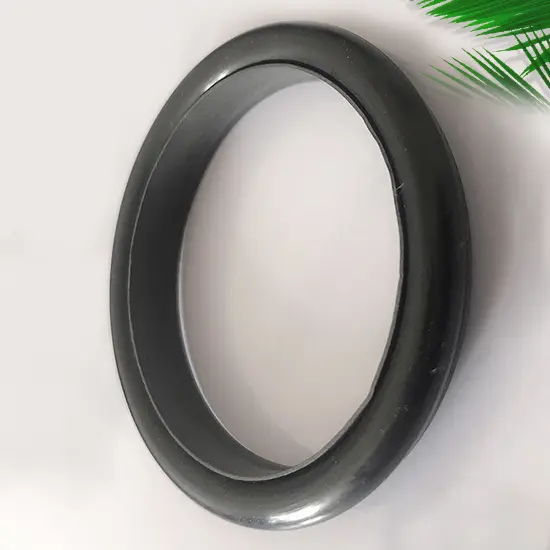

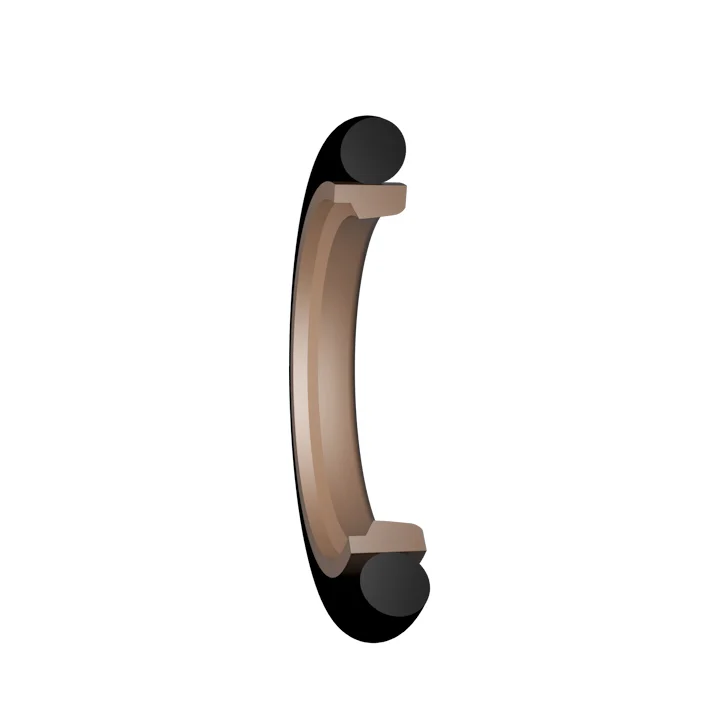

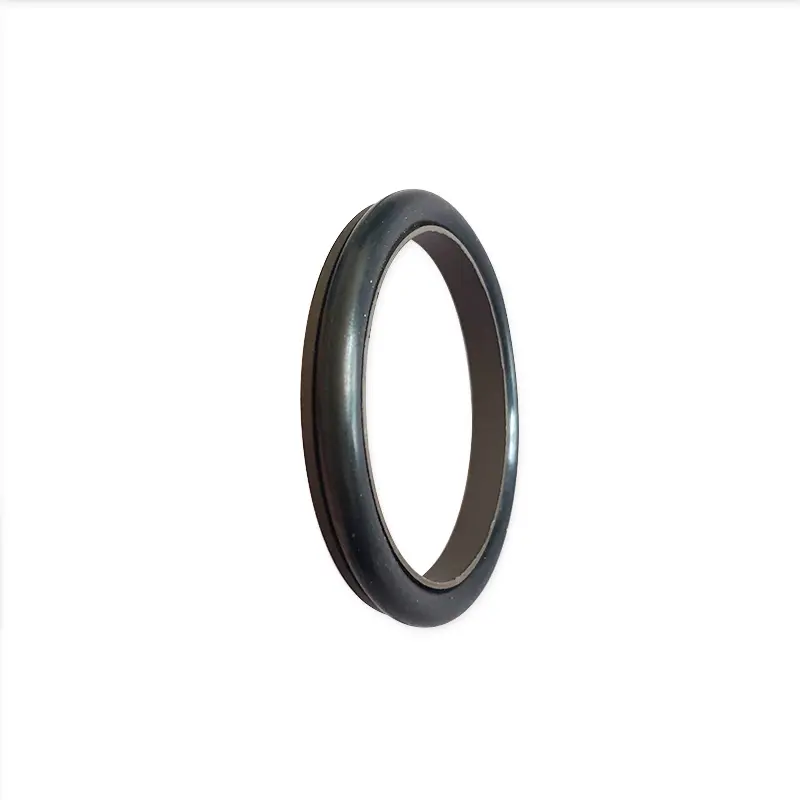

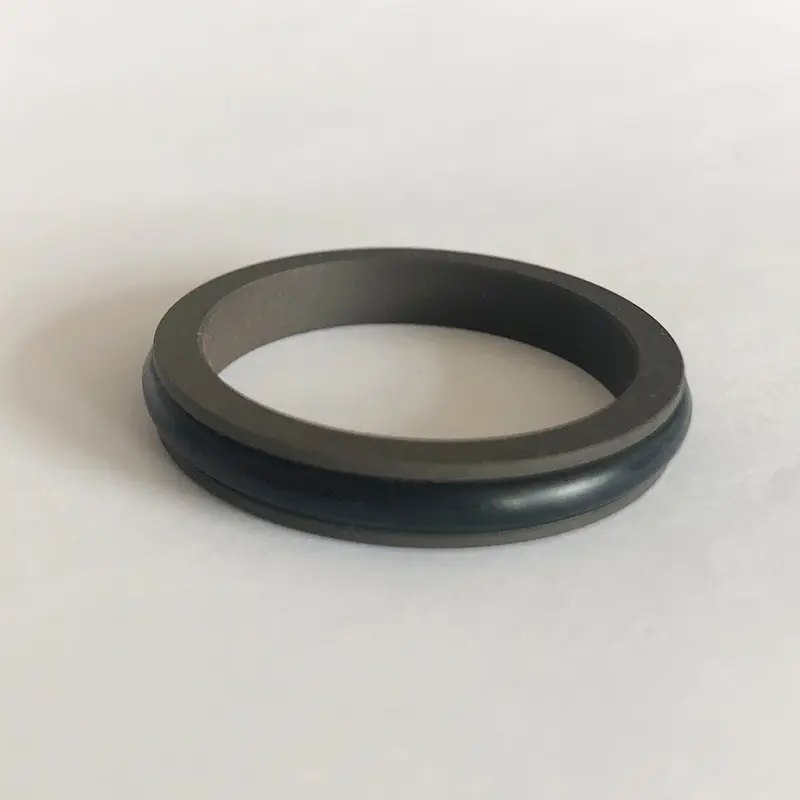

Ruichen tarafından sağlanan yüksek basınçlı pistonlu çubuk contaları, hidrolik pistonlu hareketin tek yönlü sızdırmazlığı için kullanılan PTFE sızdırmazlık halkaları ve O şeklinde kauçuk halkalardan oluşur. Eşleşen O-ringlere göre RC01-RC14 serisine ayrılırlar. Çalışırken, O-ring sızdırmazlık halkasının aşınmasını telafi etmek için radyal kuvvet sağlar ve sızdırmazlık halkasının ince dudak tasarımı iyi bir uyum sağlar. İkisi iyi bir sızdırmazlık etkisi yaratmak için birlikte çalışır.
Yüksek basınçlı pistonlu çubuk contalarımız, endüstriyel hidrolik sistemlerde enjeksiyon kalıplama makinelerinde ve kalıp döküm makinelerinde, mühendislik makinelerinde ekskavatörler ve yükleyiciler, otomobil üretimi ve bakımında hidrolik parçalar, havacılık ve aktüatörler ve hidrolik stiling dişlileri ve jinkörlerde jipbuild dişlilerde aktüatörlerde yaygın olarak kullanılmaktadır. Hidrolik sistemlerin kararlı çalışmasını etkili bir şekilde sağlayabilir ve sızıntıdan kaçınabilirler.
Ürün özellikleri ve uygulamaları:
Özellikler:
1. Hem hidrolik hem de pnömatik uygulamalar için yüksek basınçlı piston çubuk contaları kullanılabilir.
2. Sızdırmazlık performansı, yüksek veya düşük basınçlı sızdırmazlık koşulları olsun her zaman iyidir.
3. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok.
4 Mühür, yağsız yağlama sızdırmazlığı için uygun uzun bir ömrü vardır.
5. Küçük yapısal alan ve kolay kurulum ve bakımı.
Uygulanabilir çalışma koşulları:
Yüksek basınçlı piston çubuk contalarının uygulanabilir çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Profil | Model | Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Medya |
 |
RC01/RC02 | ≤70 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) |
Malzeme Seçimi:
1. Eşleşen O-ring malzemeleri seçilebilir: R01 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, PU, vb.
Sipariş örneği: (Yalnızca bazı modeller gösterilir, belirli sipariş modelleri için lütfen bizimle iletişime geçin)
Sipariş Modeli RC01-80X89.6X7.8-PTFE3-R01
Model Çubuk Çapı X Groove Çapı X Groove Genişliği PTFE3 Modifiye PTFE Malzeme Kodu R01 O-RING Malzeme Kodu
Sipariş Modeli RC03—80X89X10-PTFE3-R01
Model Çubuk Çapı X Groove Çapı X Groove Genişliği PTFE3 Modifiye PTFE Malzeme Kodu R01-O-RECH Malzeme Kodu
Sipariş Modeli RC06—80X89.9x9.2-PTFE3-R01
Model Çubuk Çapı X Groove Çapı X Groove Genişliği PTFE3 Modifiye PTFE Malzeme Kodu R01 O-RING Malzeme Kodu
Sipariş Modeli RC08-80X90.2x11.2-PTFE3-R01 Model Çubuk Çapı X Groove X Groove Genişlik Maddi Kodu
Özellikler:
(Yalnızca bazı modeller gösterilir, belirli sipariş modelleri için lütfen bizimle iletişime geçin)

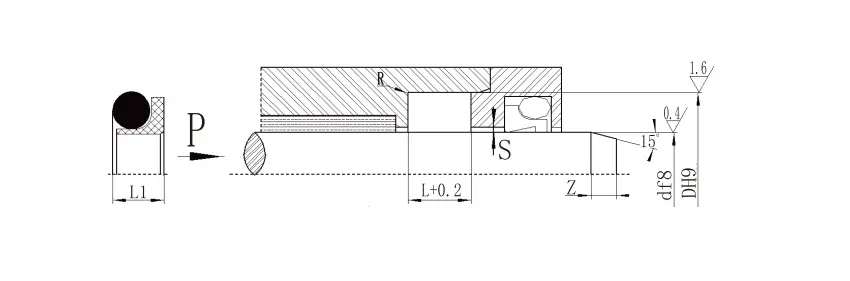

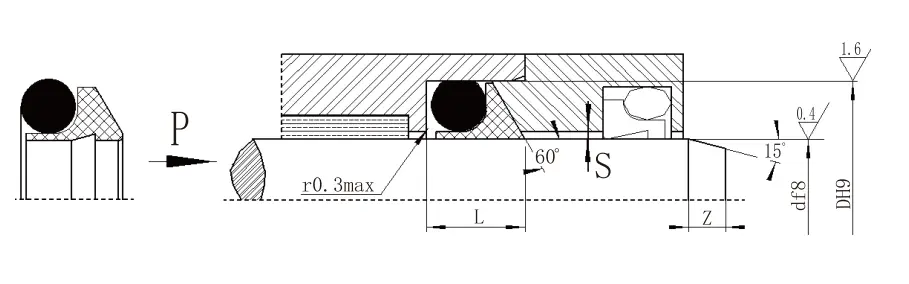

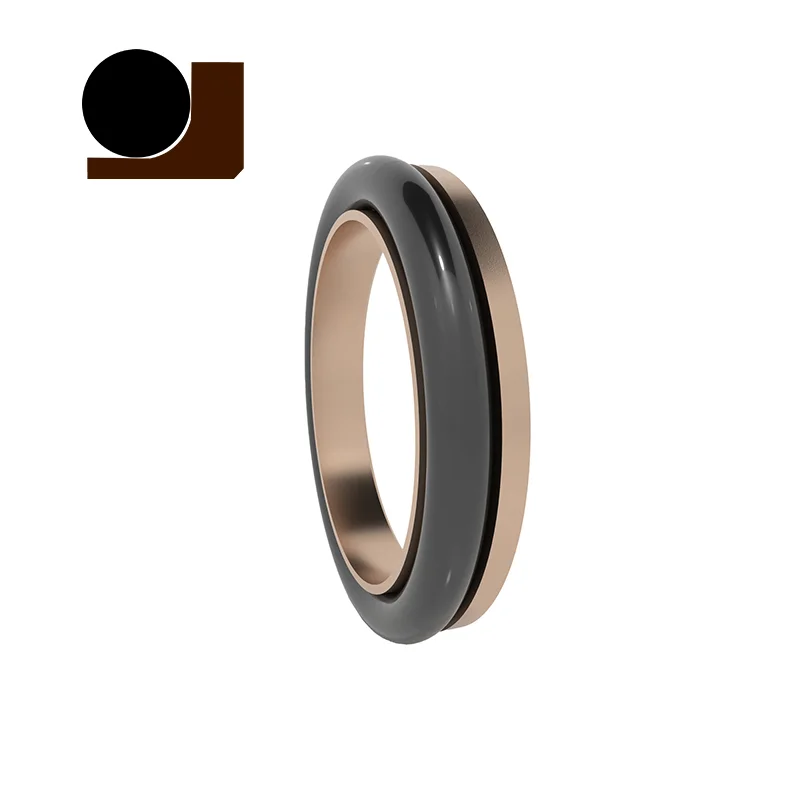

| 4.1 RC01 Spesifikasyonları (Spesifikasyon tablosundaki her boyuttaki ürünler üretilebilir) | ||||||||||
| DF8 Standart tip RC01 |
DF8 Hafif yük RC01-Q |
DF8 Ağır yük RC01-Z |

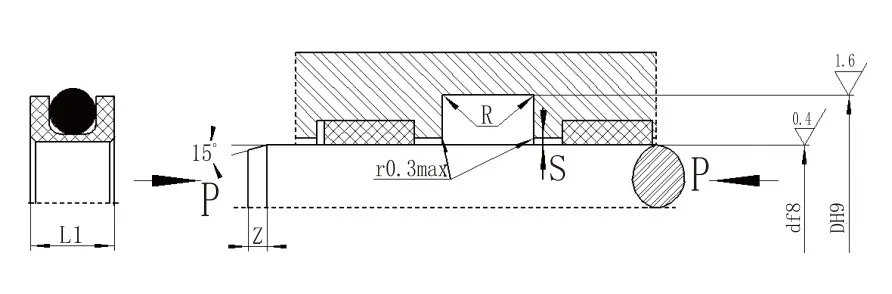

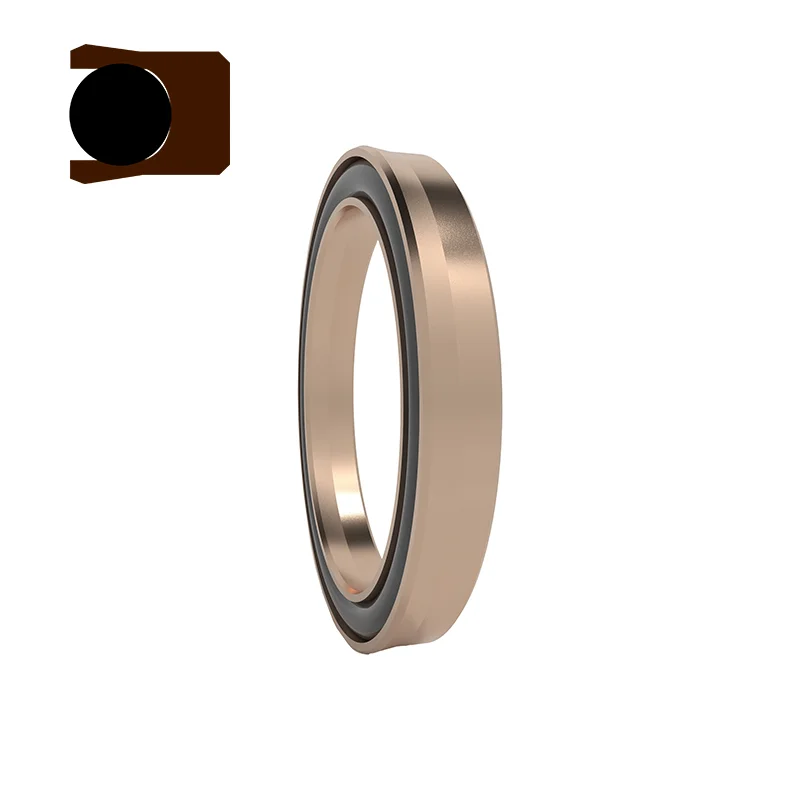

D H9 | L+0.2 | L1 | Rmaksimum | Smaksimum | Zmin | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | d+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | d+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Not: 1. ≤30mm için açık oluğun kullanılması önerilir. | ||||||||||
| 2. İntegral (kapalı) oluk contalarının kurulumu için lütfen şirketimizin kurulum kılavuzuna bakın. 3. Basınç> 40MPa için, contanın kök alanı H8/F8 uyum toleransını kullanır. | ||||||||||
| 4.1 RC03 Spesifikasyon Parametre Tablosu (Spesifikasyon tablosundaki her boyuttaki ürünler üretilebilir) | |||||||
| D F8 | D H9 | L+0.2 | Smaksimum | Zmin | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | d+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | d+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | d+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | d+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | d+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | d+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|

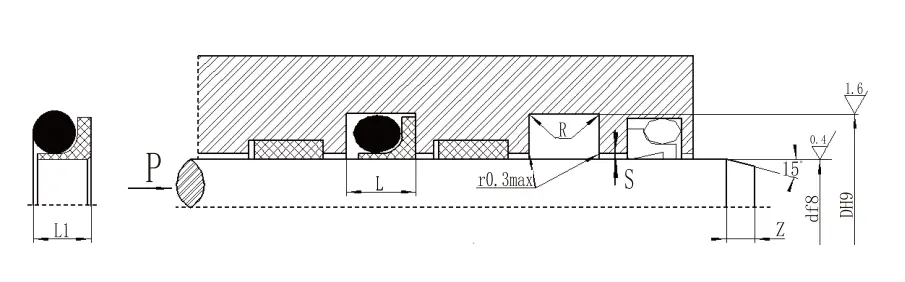

| Not: 1. Basınç> 60MPA için, conta kökü alanı H8/F8 uyum toleransını ve ultra yüksek basınçlı conta Smax <0.05 kullanır. | |||||||
| 2. Kapalı bir oluk yapısı kullanılması gerektiğinde lütfen şirketimize danışın. | |||||||
| 4.1 RC06 Özellikleri (Spesifikasyon tablosundaki her boyuttaki ürünler üretilebilir) | ||||||||||
| D F8 Standart tip RC06 |
D F8 Hafif yük RC06-Q |
D F8 Ağır yük RC06-Z |
D H9 | L+0.2 | L1 | Rmaksimum | Smaksimum | Zmin | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | d+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | d+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | d+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | d+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | d+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Not: 1. Şaft çapı ≤70mm için açık oluğun kullanılması önerilir. İntegral (kapalı) oluk contalarının kurulumu için lütfen kurulum kılavuzuna bakın. | ||||||||||
| 2. Basınç> 40MPa için, conta kök alanı H8/F8 uyum toleransını kullanır. | ||||||||||
| 4.1 RC08 Spesifikasyonlar (Spesifikasyon tablosundaki herhangi bir boyuttaki ürünler üretilebilir) | ||||||||||
| Standart Tip DF8 RC08 | Hafif Yük DF8 RC08-Q | Ağır Yük DF8 RC08-Z | Oluk çapı D H9 | Oluk genişliği L+0.2 |
SEAL Yüksekliği L1 | Yuvarlak Köşeler Rmaksimum | Radyal temizlik smaksimum | Pah Zmin |
O-ring teli diamet D0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | d+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | d+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Not: 1. Kapalı oluk gerektiğinde lütfen şirketimize danışın. | ||||||||||
| 2. Basınç> 60MPA, Kök H8/F8 Eşleştirme Toleransı, Ultra-Yüksek Basınçlı Contası Smax <0.05. | ||||||||||
