Yüksek basınçlı sızdırmazlık kılavuz elemanımız zengin çeşitli tiplere sahiptir.
Destek halkası hidrolik silindirin önemli bir temel bileşenidir. Ruichen Seal, uluslararası sürgülü yüzük kombine conta ve yumuşak destek yapısının geliştirilmesine uymak için bezle güçlendirilmiş fenolik destek halkası (kayış) başarılı bir şekilde geliştirmiştir. Yıllarca süren uygulamadan sonra, kalite benzer yabancı ürünlerinkini aşar ve kullanıcılar tarafından iyi karşılanmıştır. Performans tablosu referans için kullanılabilir.

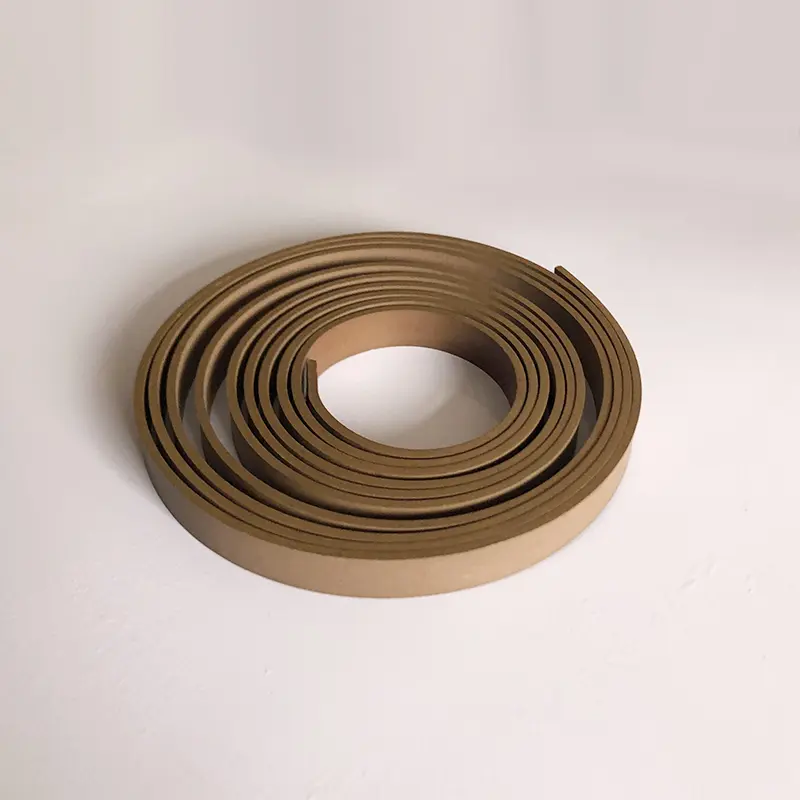

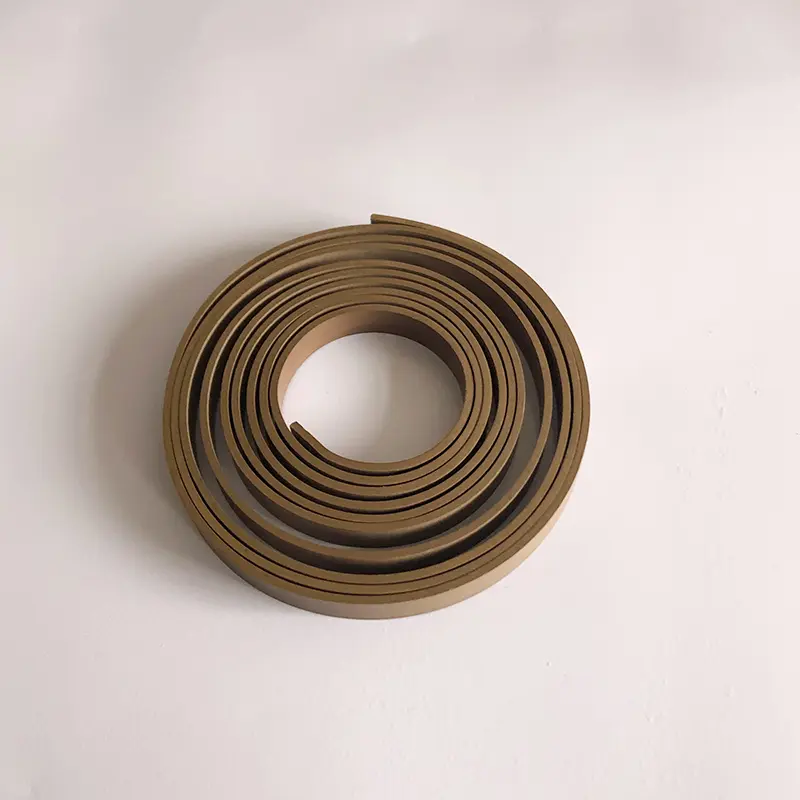

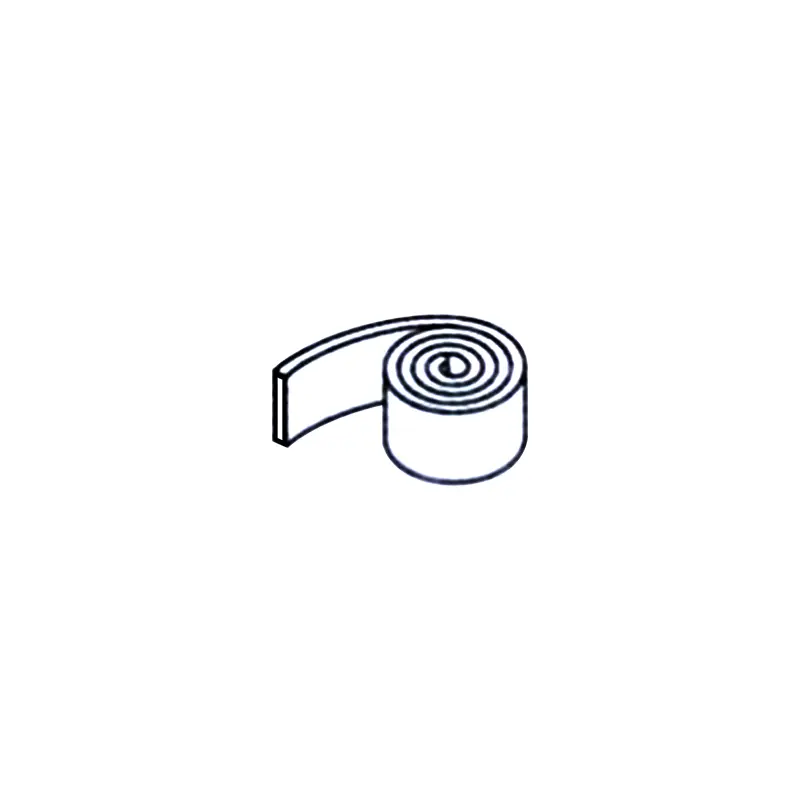

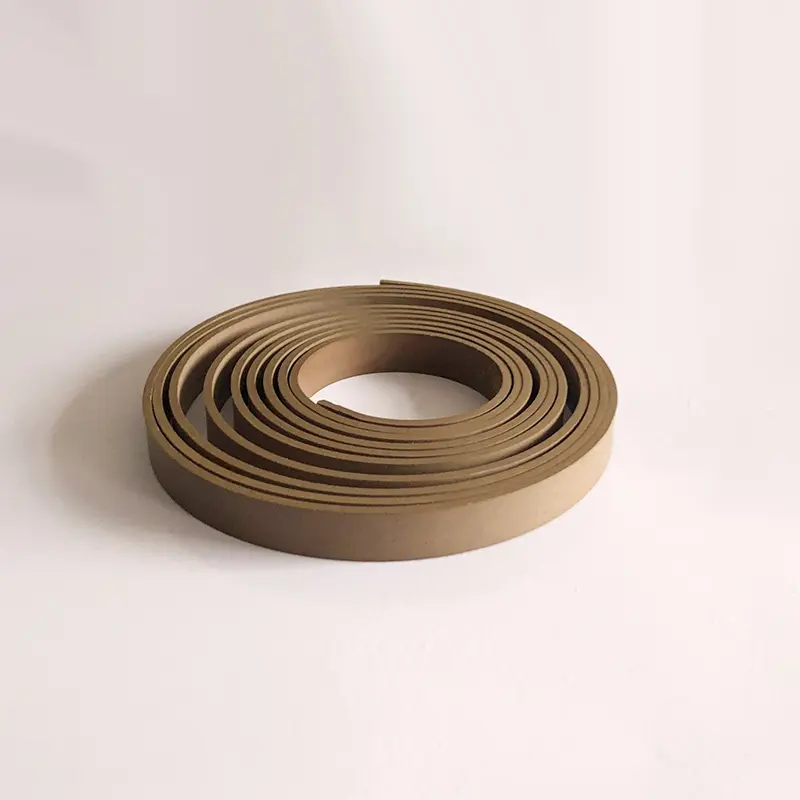

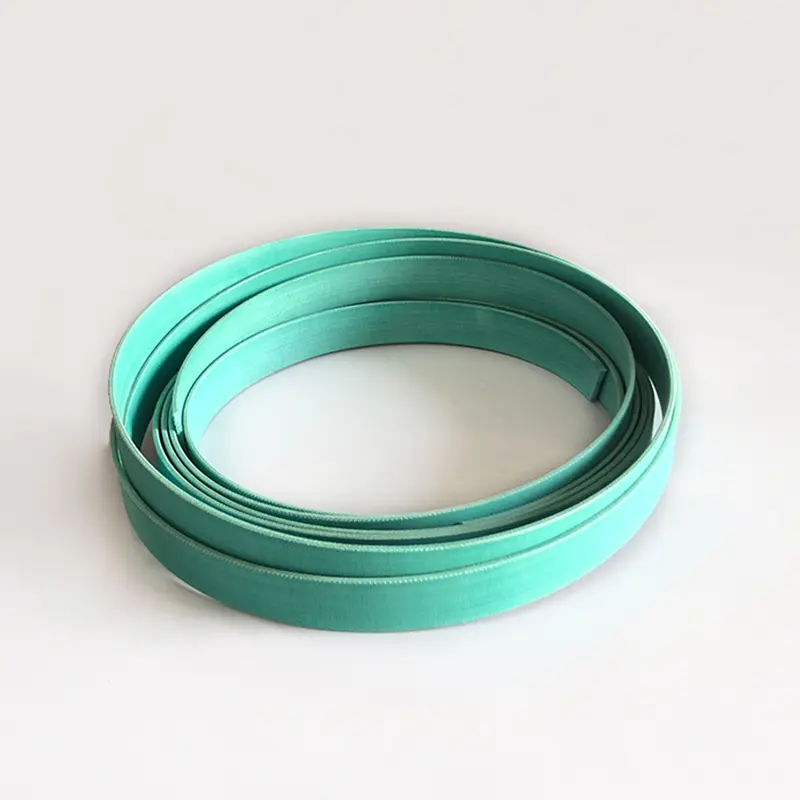

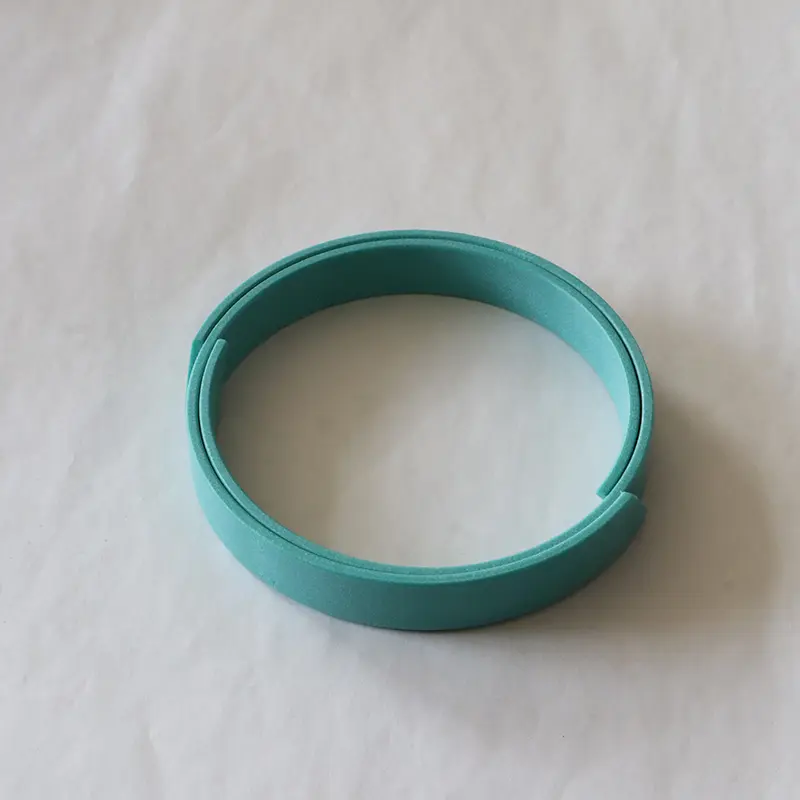

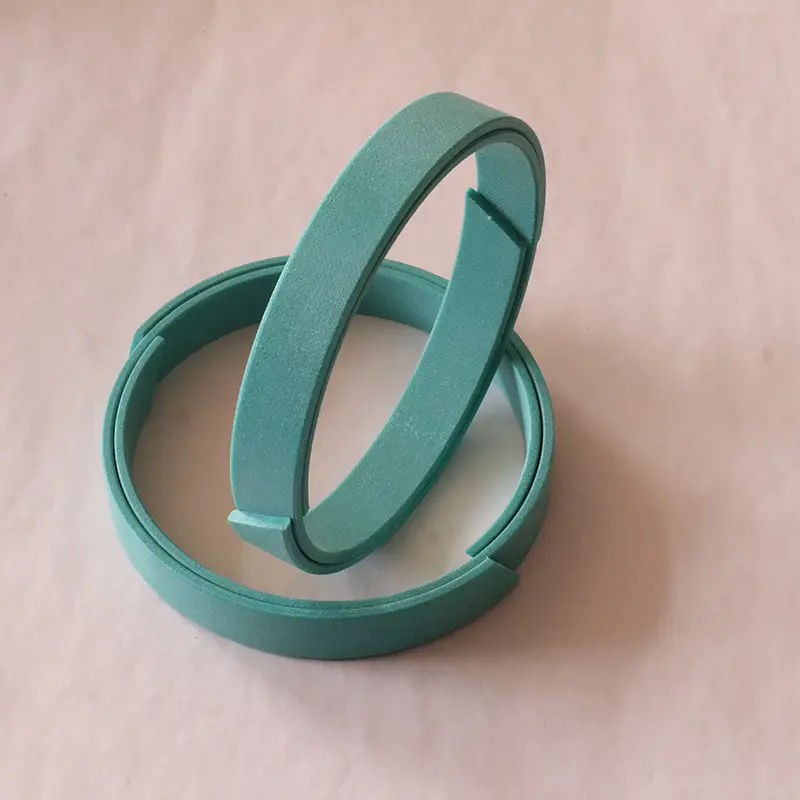

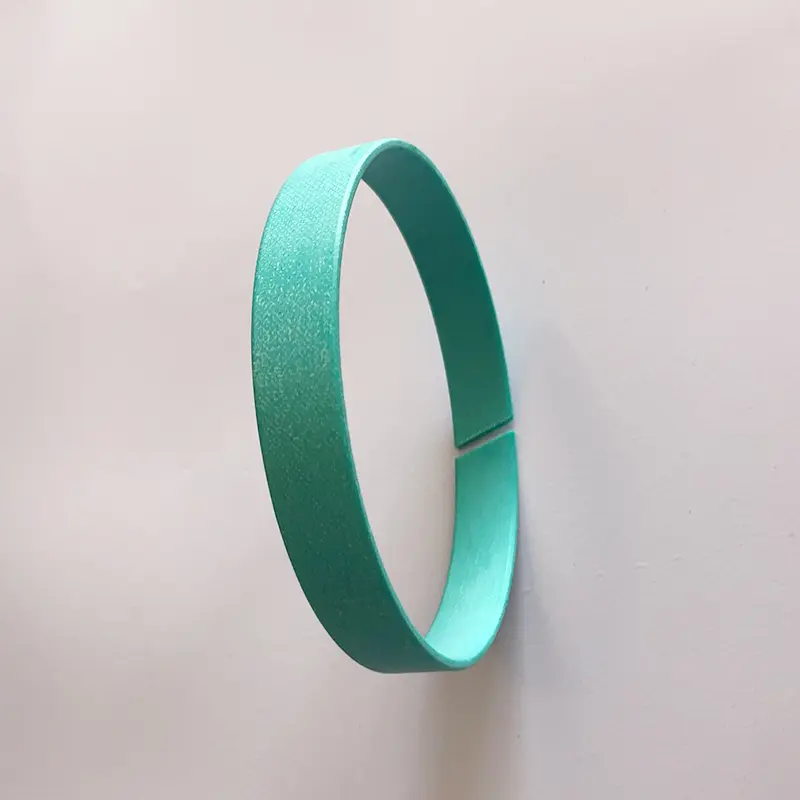

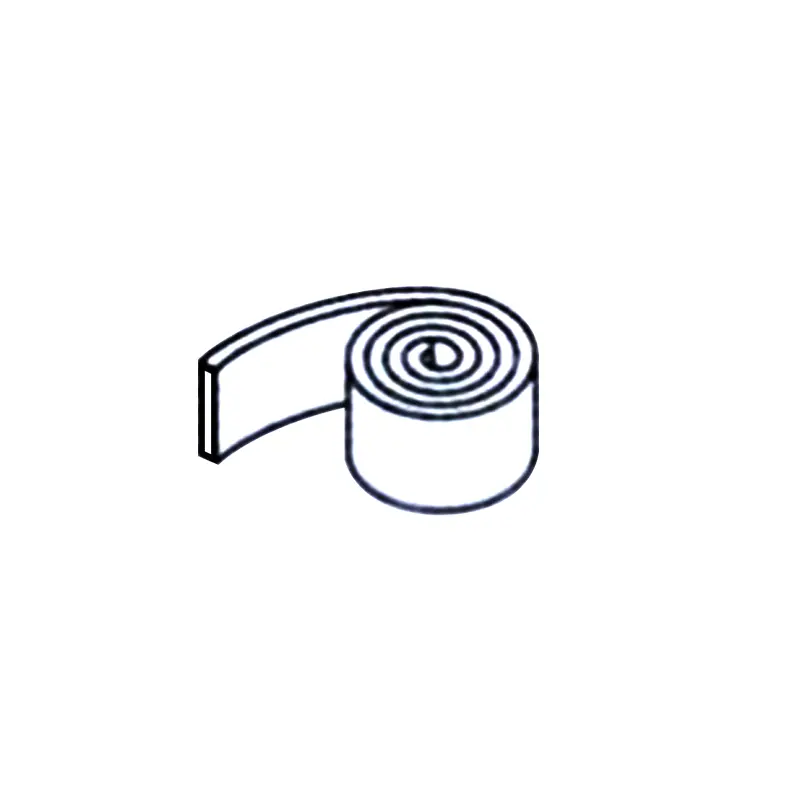

Kılavuz kayış açısından, RC1081 güçlendirilmiş politetraetilen kılavuz kayış, yüksek yük taşıma, düşük aşınma, düşük sürtünme ve sürünen özellikleri olmayan PTFE vb. RC1082 Kumaş takviyeli fenolik kılavuz kemer fenolik kumaş takviyeli malzemeyi benimser ve radyal yük taşıma kapasitesi PTFE kılavuz kemerinden daha iyidir. Her ikisi de kesilmesi ve kurulması kolay olan ve metal temastan kaçınabilen rulolar halinde tedarik edilir. RC'ler ve RCT kılavuz halkaları sırasıyla piston çubuğu ve piston için kullanılır.

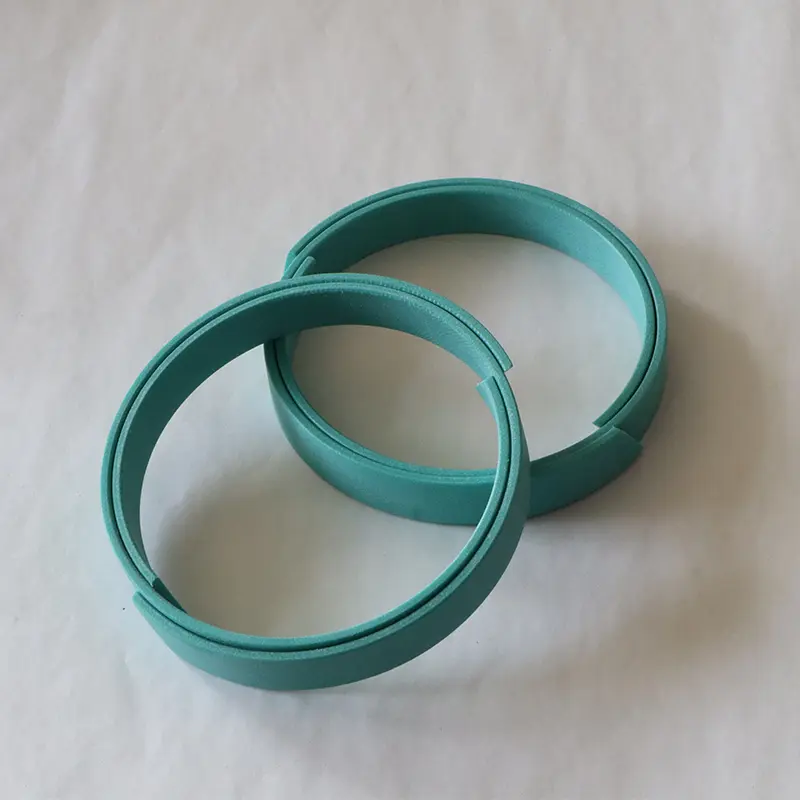

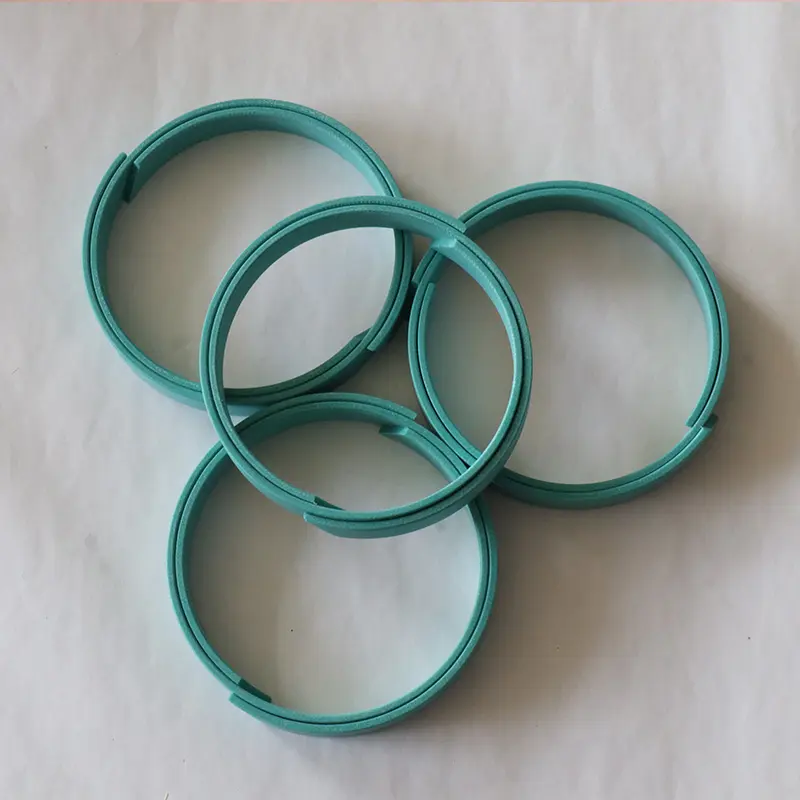

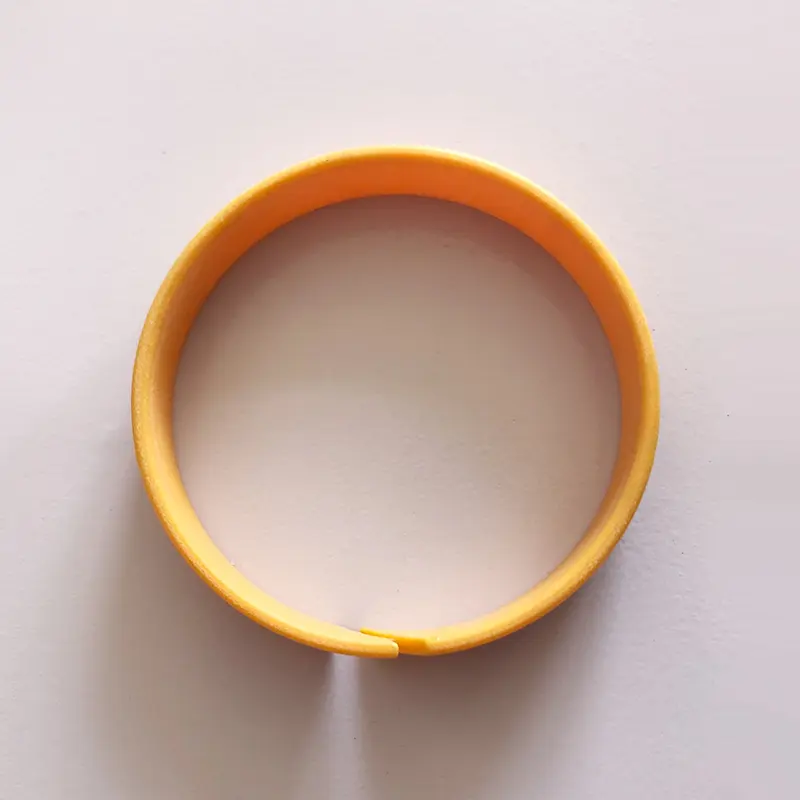

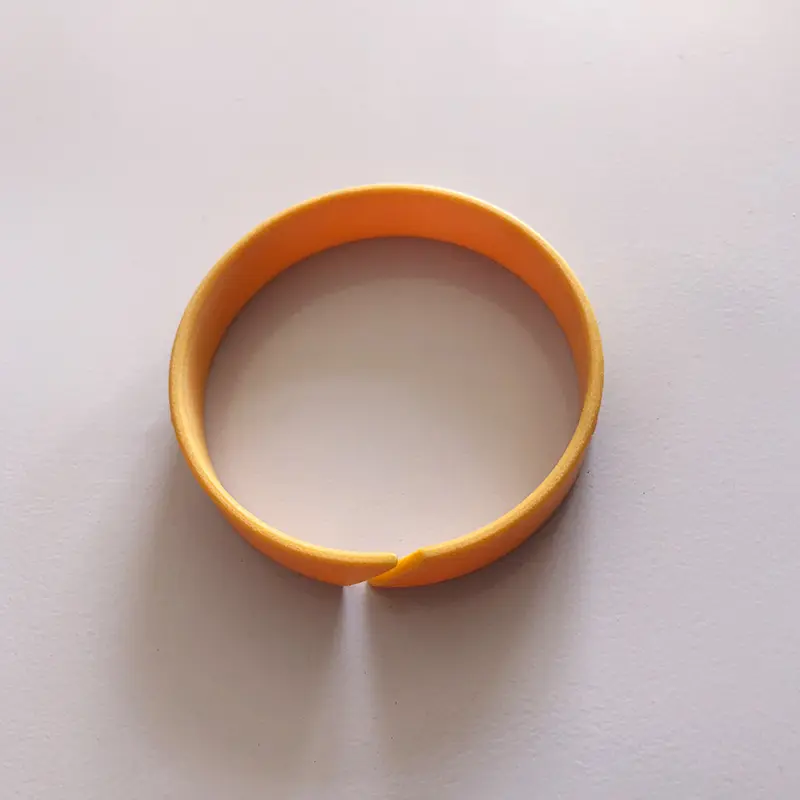

Aşınma dirençli halkalar, hidrolik silindirde piston veya piston çubuğunu doğru bir şekilde yönlendirme ve metal temasını önleyebilen radyal kuvvet emme işlevine sahiptir. Metal aşınma halkaları ile karşılaştırıldığında, metalik olmayan aşınma halkaları aşınma direncinin avantajlarına sahiptir, metal temastan kaçınma, titreşimi bastırma, daha büyük radyal temizleme, basit oluklar ve kolay kurulum ve düşük bakım maliyetlerine izin verir. Yaygın olarak kullanılırlar. Bunlar arasında, kumaş takviyeli fenolik ve PTFE kılavuz halkaları yerinde kesme ve kullanıma hazır tiplerde mevcuttur.

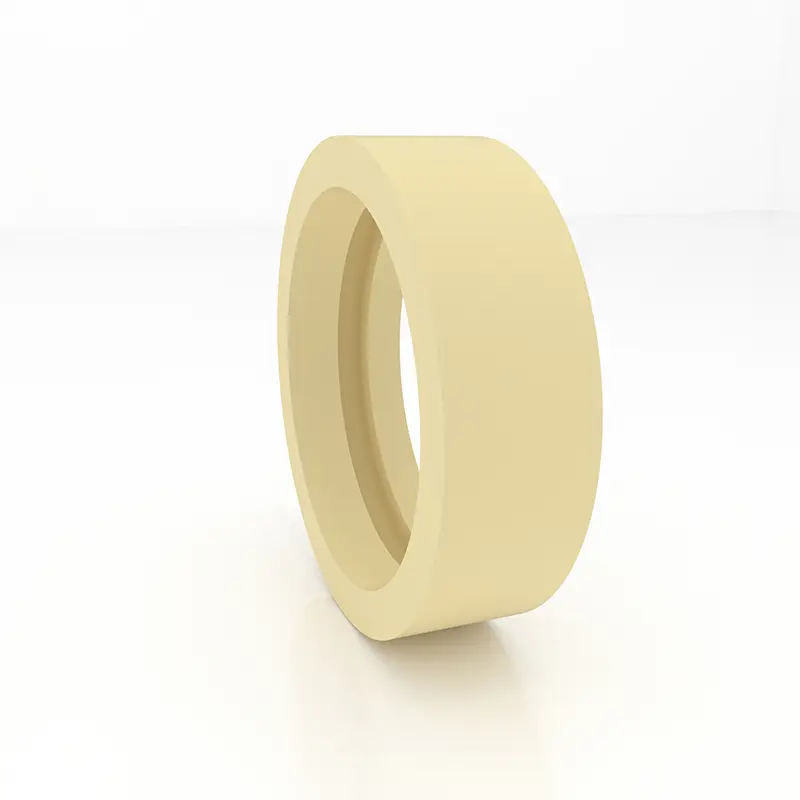

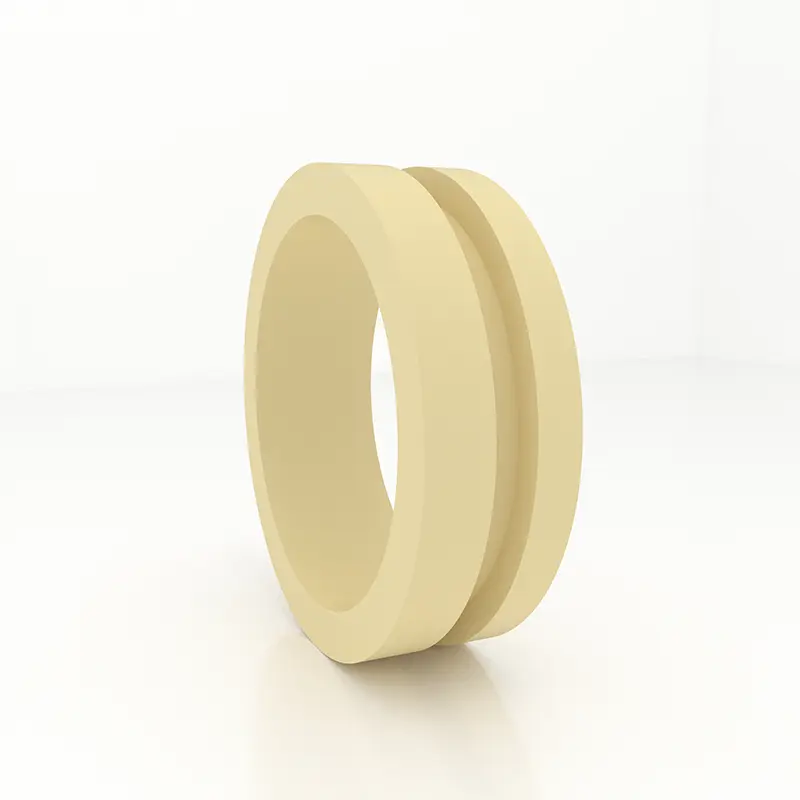

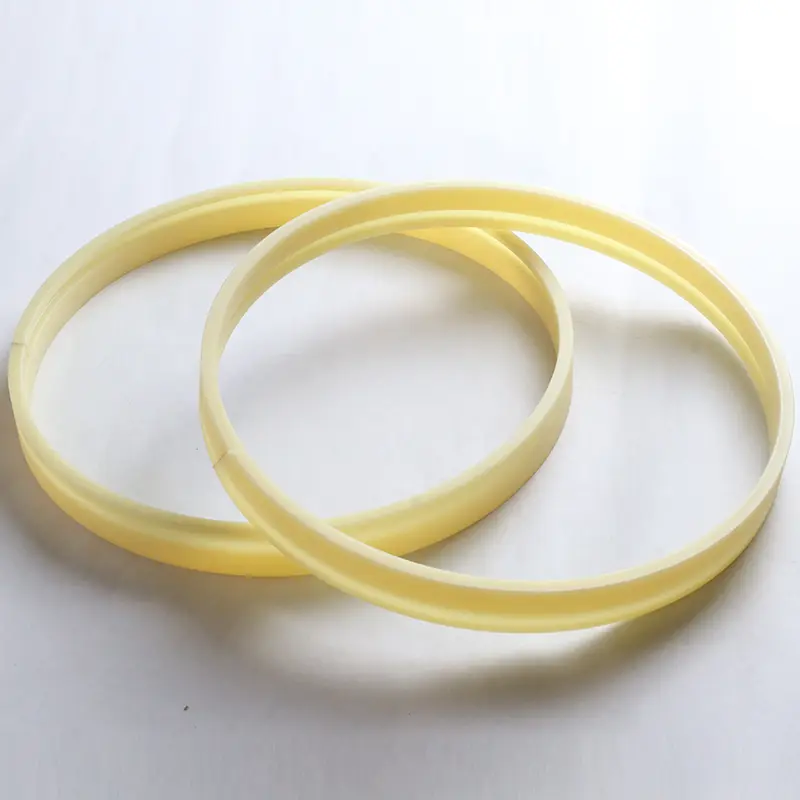

Kılavuz manşonlar açısından GFAI, destek, rehberlik ve toz geçirmez fonksiyonlarla piston çubukları için kullanılır; GFI ayrıca destekleyici ve yol gösterici bir rol oynayan piston çubukları için de kullanılır; GFA, destekleyici ve yönlendirme sağlayan pistonlar için kullanılır. Bu ürünler, hidrolik silindirlerin her açıdan stabil bir şekilde çalışmasına yardımcı olur.
Ürün özellikleri ve uygulamaları:
Sipariş örneği:
PTFE Kılavuzu Bant Siparişi Örneği RC1081-9.7x2.5
Fenolik Bez Kılavuzu Bant Siparişi Örneği RC1082-9.7x2.5

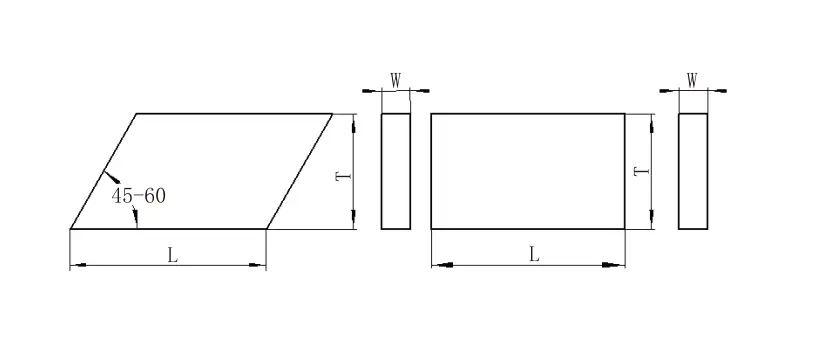

Kesme uzunluğu hesaplaması
Şaft için: L = 3.1 (D+W) Delik için: L = 3.1 (D-W)
L --- Halka Uzunluğu D --- Şaft çapı D --- Delik çapı w --- halka kalınlığı z --- kesme klerensi

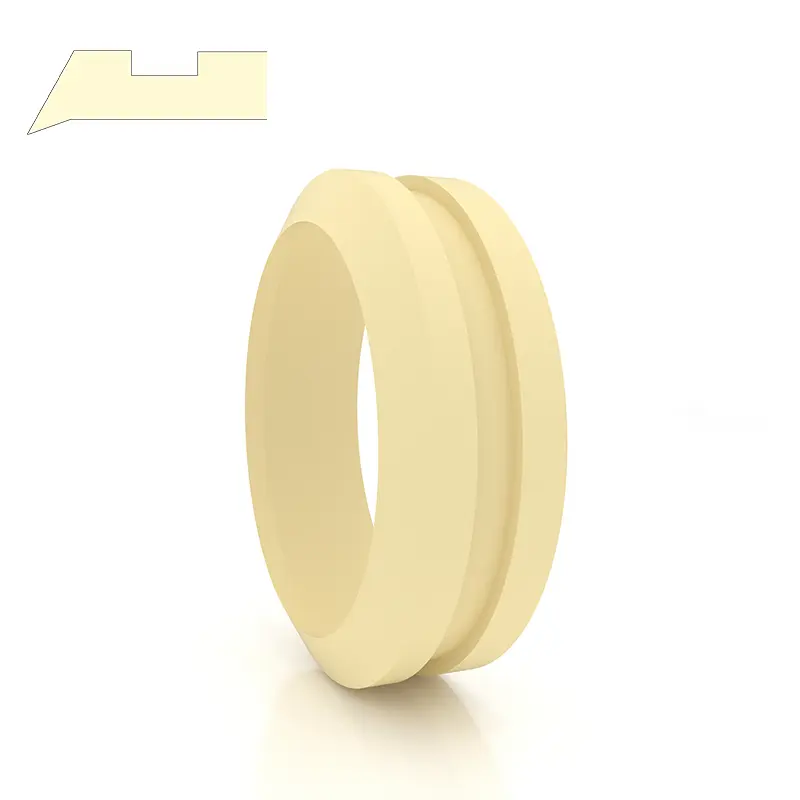

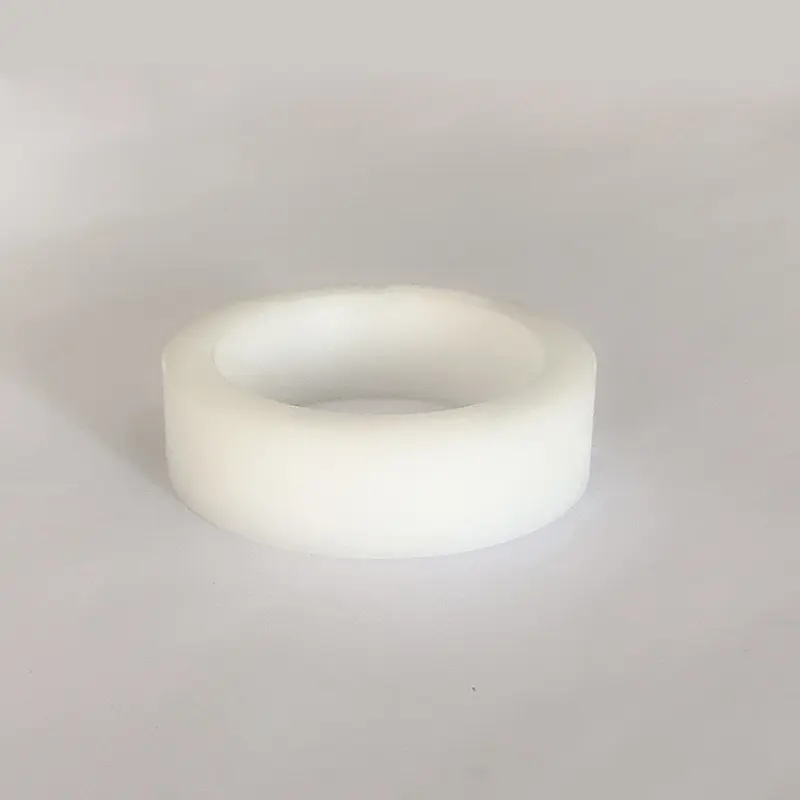

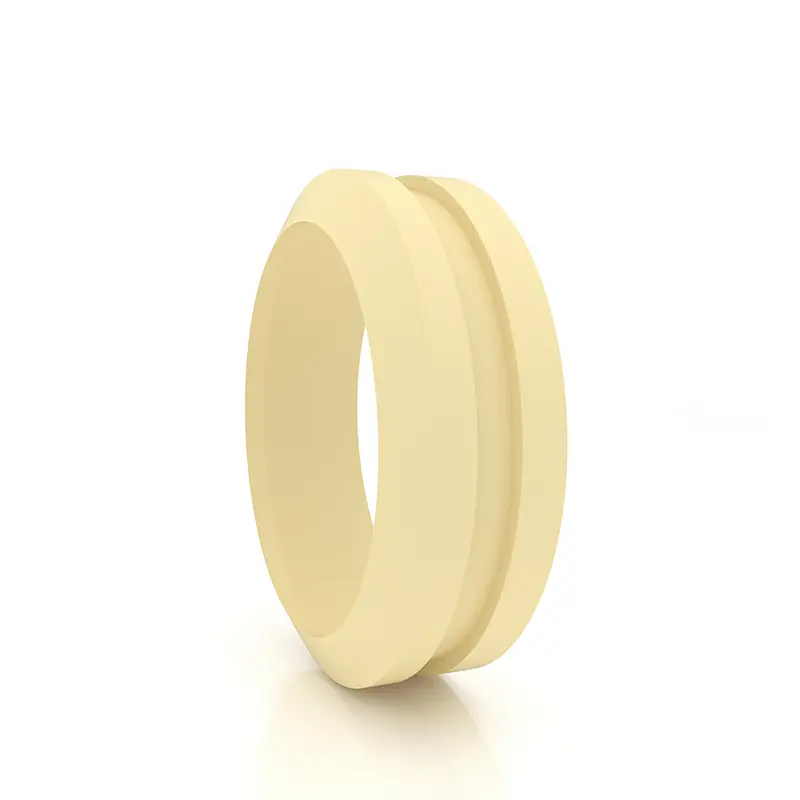

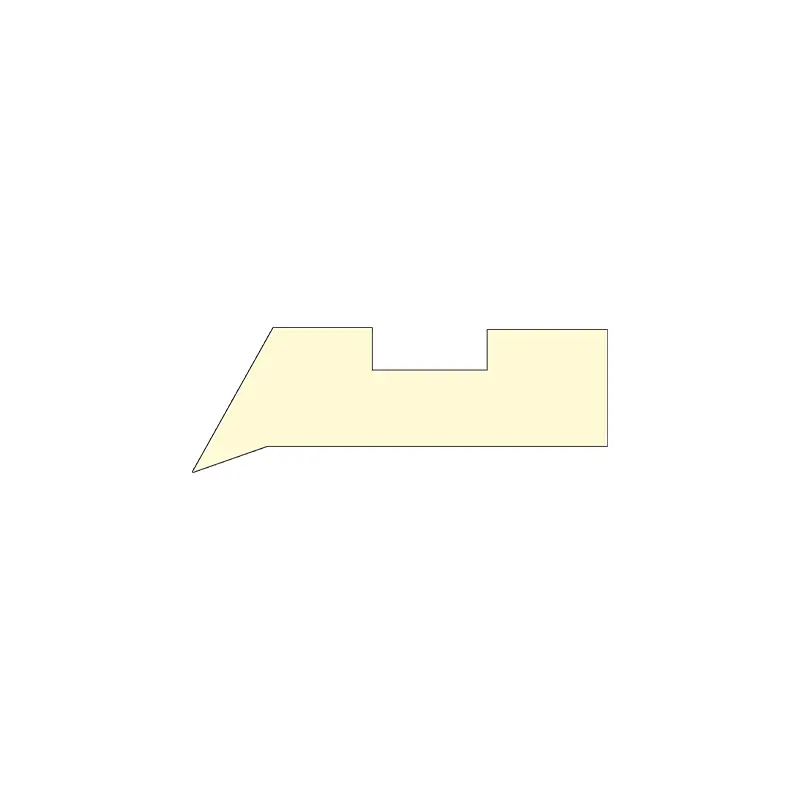

Kılavuz Kol GFAI
1. Performans ve Kullanım: Kılavuz manşon GFAI, piston çubuğunu destekleyen ve yönlendiren ve toz geçirmez fonksiyona sahip olan piston çubuğu için bir kılavuz manşondur.
2. Malzeme: Naylon PA, Polioksimetilen Pom ve Politetrafloroetilen PTFE.
3. Çalışma Koşulları: Çalışma Sıcaklığı: -55 ～+225 ℃ (PTFE 120 ℃ üzerinde kullanılır).
4. Tasarım Standardı: Tasarım ve seçerken, FAI Serisi Açlık Şirketi'ne bakın.
5. İşaretleme ve Sipariş Yöntemi: Kılavuz Kol GFAI Sipariş Numarası ile İşaretlenmiştir, Örnek: GFAI-0600PTFE

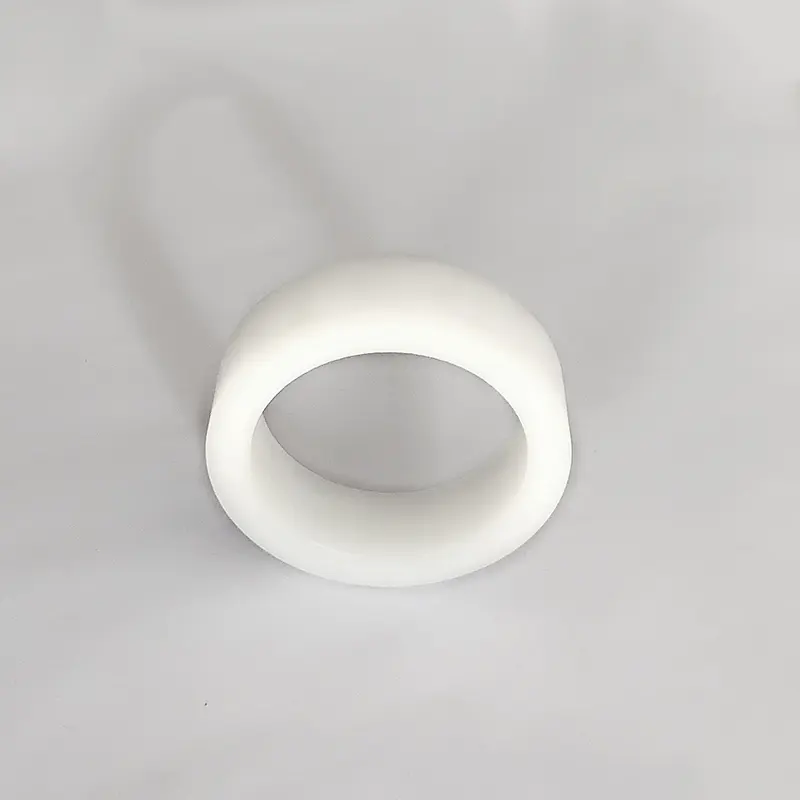

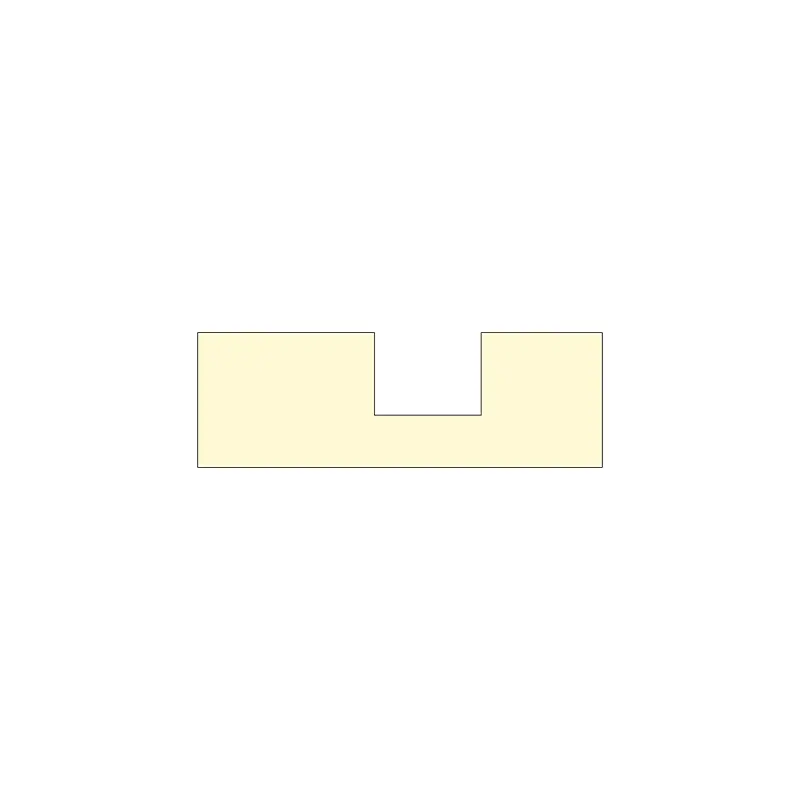

Kılavuz Kol GFI
1. Performans ve Kullanım: Kılavuz Kol GFI, piston çubuğunu destekleyen ve yönlendiren piston çubuğu için bir kılavuz manşondur.
2. Malzeme: Naylon PA, Polioksimetilen Pom ve Politetrafloroetilen PTFE.
3. Çalışma Koşulları: Çalışma Sıcaklığı: -55 ~+255 ℃ (PTFE 120 ℃ üzerinde kullanılır)
4. Tasarım Standardı: Tasarım ve seçerken, Açlık FI serisine bakın.
5. İşaretleme ve Sipariş Yöntemi: Kılavuz Kol GFI sipariş numarası ile işaretlenmiştir, Örnek: GFI-0360PA

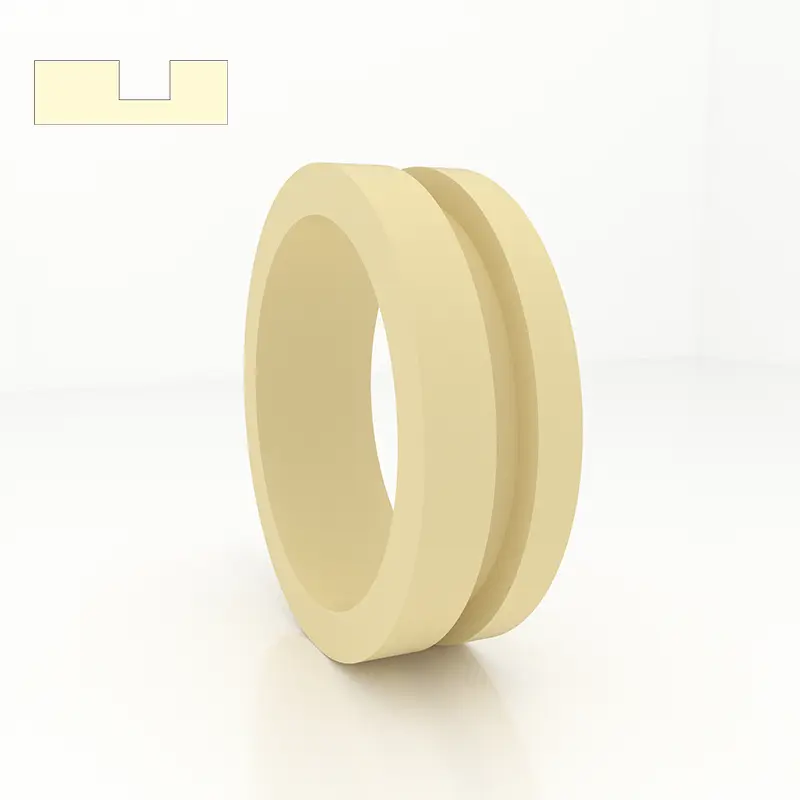

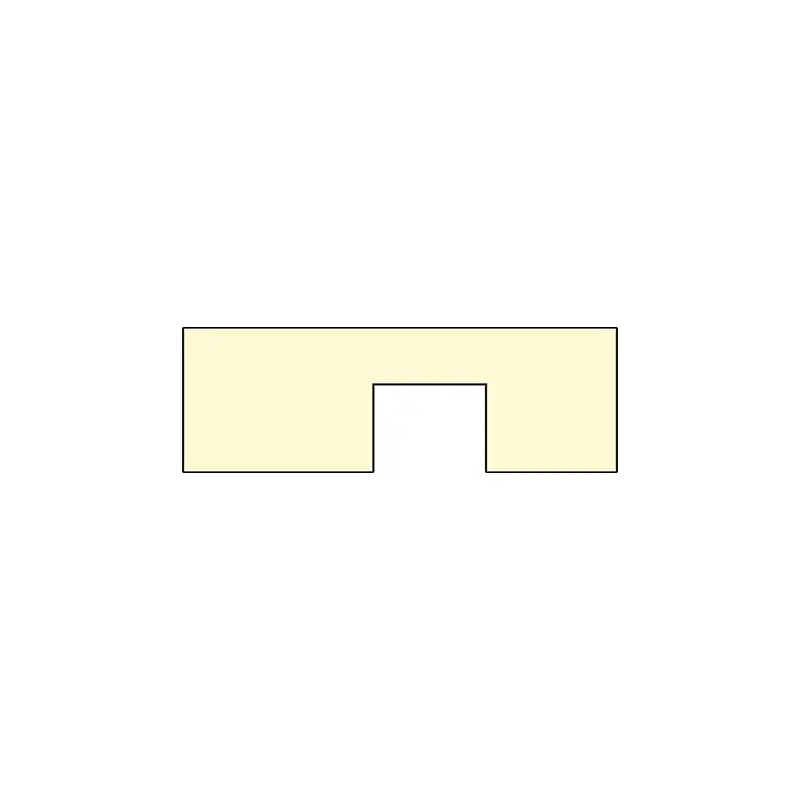

Kılavuz Kol GFA
1. Performans ve Kullanım: Kılavuz Kol GFA, pistonu destekleyen ve yönlendiren piston için bir kılavuz manşondur.
2. Malzeme: Naylon PA, Polioksimetilen Pom ve Politetrafloroetilen PTFE.
3. Çalışma Koşulları: Çalışma Sıcaklığı: -55 ~+255 ℃ (PTFE 120 ℃ üzerinde kullanılır)
4. Tasarım Standardı: Tasarım ve seçerken, Açlık FA serisine bakın.
5. İşaretleme ve Sipariş Yöntemi: Kılavuz Kol GFA sipariş numarası ile işaretlenmiştir, Örnek: GFA-0560PA

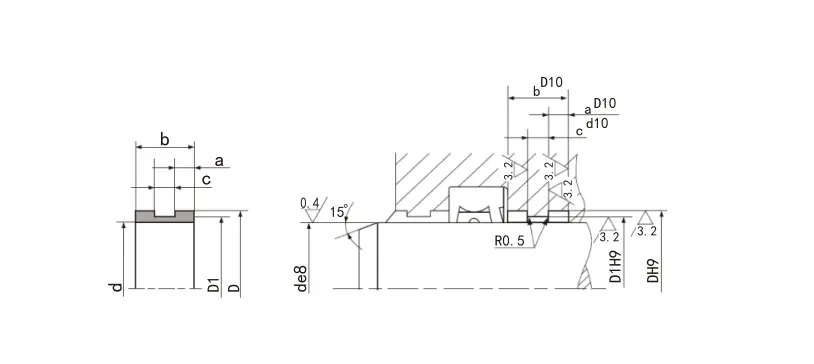

6. Yapısal Cihaz:
Özellikler:
| Model | Oluk genişliği H+0.2 |
Kalınlık T - 0.05 |
Kalınlık t T - 0.05 |
Kalınlık T - 0.05 |
Kalınlık T - 0.05 |
Kalınlık T - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Not: Boldface serisi yaygın olarak kullanılan serilerdir. Gerekli ürün bu tabloda değilse, lütfen bizimle iletişime geçin. | ||||||

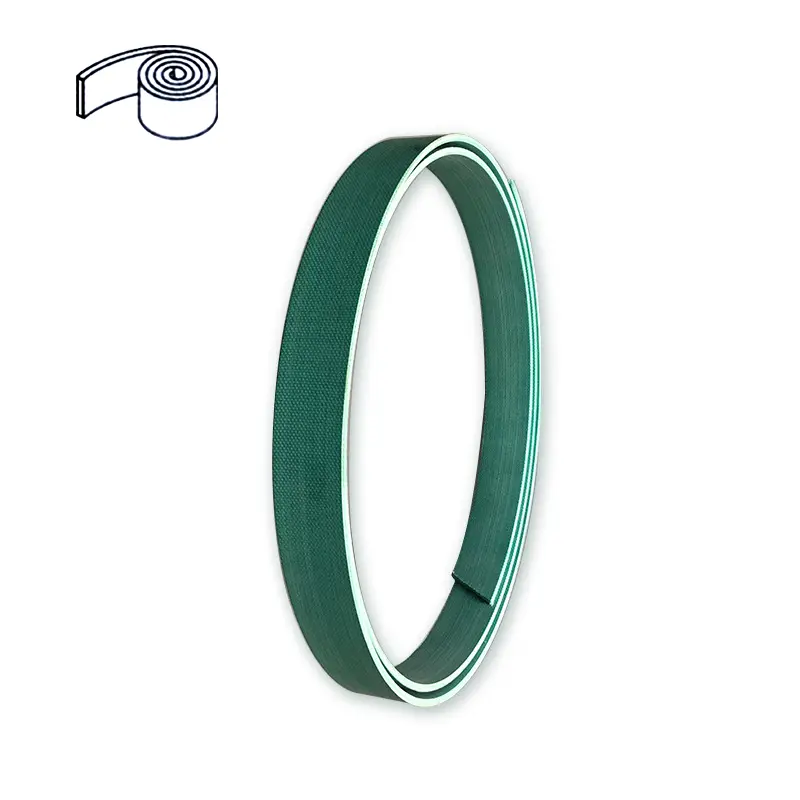

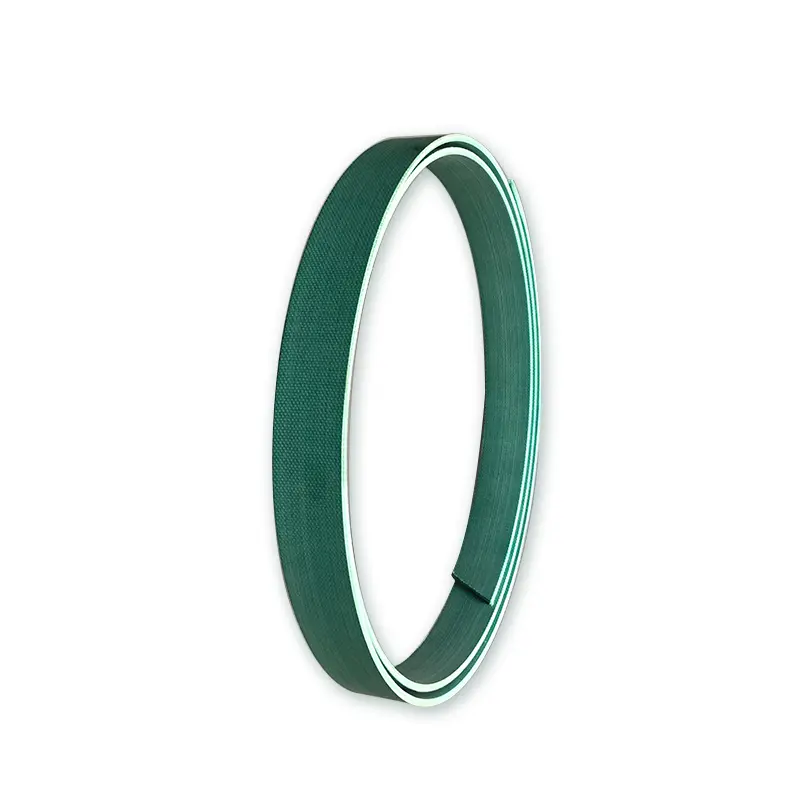

Bez takviyeli fenolik destek yüzüğü (kemer)
Destek halkası hidrolik silindirin önemli bir temel bileşenidir. Dünyadaki kayar halka kombine contalarının ve yumuşak rulman yapılarının geliştirilmesine uyum sağlamak için şirketimiz, kumaş takviyeli fenolik destek halkalarını (kayışlar) başarıyla geliştirmiştir. Yıllarca süren gerçek kullanım, bu ürünün benzer yabancı ürünlerin kalite seviyesine ulaştığını veya aştığını ve kullanıcılar tarafından büyük bir övgüde bulunduğunu göstermiştir. Tablo 1 ila 4, şirketimiz tarafından üretilen destek halkalarının (kemerler) performans tablolarıdır.
Tablo1 Destek halkamızın ve Bumak+Shamba ürünlerimizin fiziksel özelliklerinin karşılaştırılması
| Örnek kaynağı | Destek Halkası Kalınlığı (mm) | Sıkıştırma mukavemeti (MPA) | Yağ Direnci Ağırlık Değişim Oranı Hidrolik Yağ (70 ± 2 ℃*24 saat) | Kırılma Gücü (MPA) | Aralarda yapılan yapışma (KN/M) |
| Moda+shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Ürünlerimiz | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (grafit ile) | 390 | 0.63 | 36.4 | 2.08 |
| Örnek tipi | Ürünlerimiz | Orchot tlg ① | Duratec900 ① | Türcite47 ② | MT64/5B | Nokwr (gün) | Podyified polioksimetilen | Kedi (ABD) | |
| Ölçülen değer | Gerekli göstergeler | ||||||||
| Sıkıştırma mukavemeti (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Örnek tipi | Ürünlerimiz | Orchot tlg ① | Duratec900 ① | Türcite47 ② | MT64/5B | Nokwr (gün) | Podyified polioksimetilen | Kedi (ABD) | |
| Ölçülen değer | Gerekli göstergeler | ||||||||
| Sıkıştırma mukavemeti (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Birim temas uzunluğu başına yük W (n/mm) | Hertz İletişim Röle ΔH (N/mm2) | Sürtünme katsayısı | |||
| Kuru sürtünme durumu | Yağ damlası yağlama durumu | ||||
| Ürünlerimiz | Orchot TLG | Ürünlerimiz | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Malzeme | PTFE+Bronz |

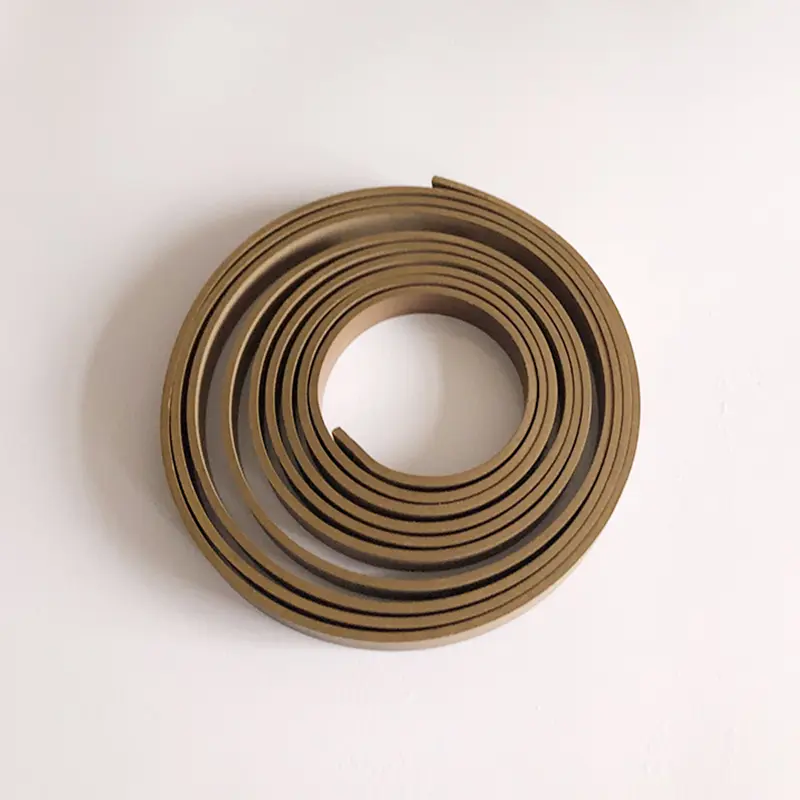

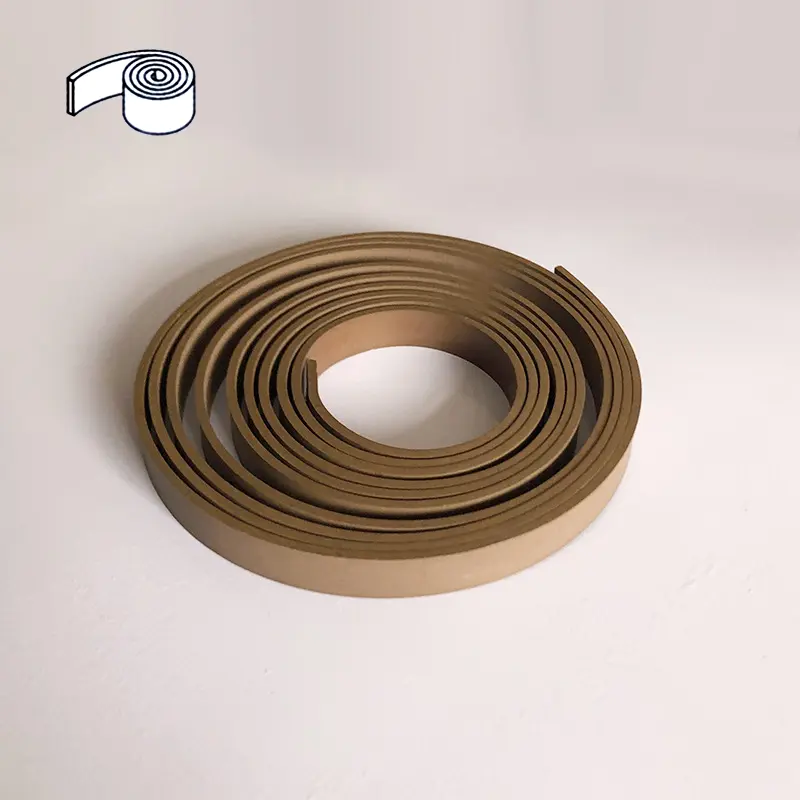

| Tedarik | Rulo (genellikle yaklaşık 20 metre/rulo) veya gerekli uzunluğa kadar kesin |
| Avantajlar | 1. Düşük sürtünme, sürünme ve ısırma; |
| 2. Yeterli yağlama olmadan bile iyi çalışabilir; | |
| 3. Çeşitli ortamlara dirençli, mükemmel kimyasal stabilite; | |
| 4. Silindir ve contaları çizen sert nesneleri azaltmak için aşınmaya dayanıklı halkaya gömülü sert nesneleri barındırabilir, bu nedenle ağır yük durumlarında, çok fazla aşınmaya dayanıklı halkalar kullanın; | |
| 5. Ayrıca yüksek hızlı ve ışık yükü durumlarında iyi aşınma direncine sahiptir, bu nedenle en yaygın kullanılan aşınmaya dayanıklı halkadır; | |
| 6 Boyut kısıtlaması yok, büyük çaplı durumlarda kullanılabilir. | |
| Sıcaklık | -60 ~+200 ℃ |
| Maksimum hız | 15m/s |
| Maksimum ekstrüzyon mukavemeti | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

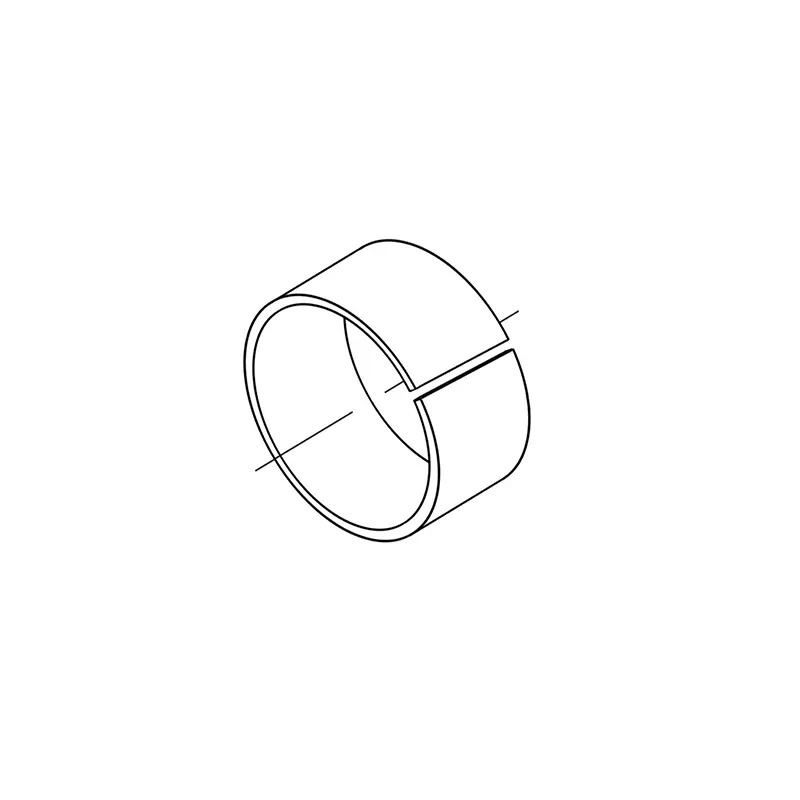

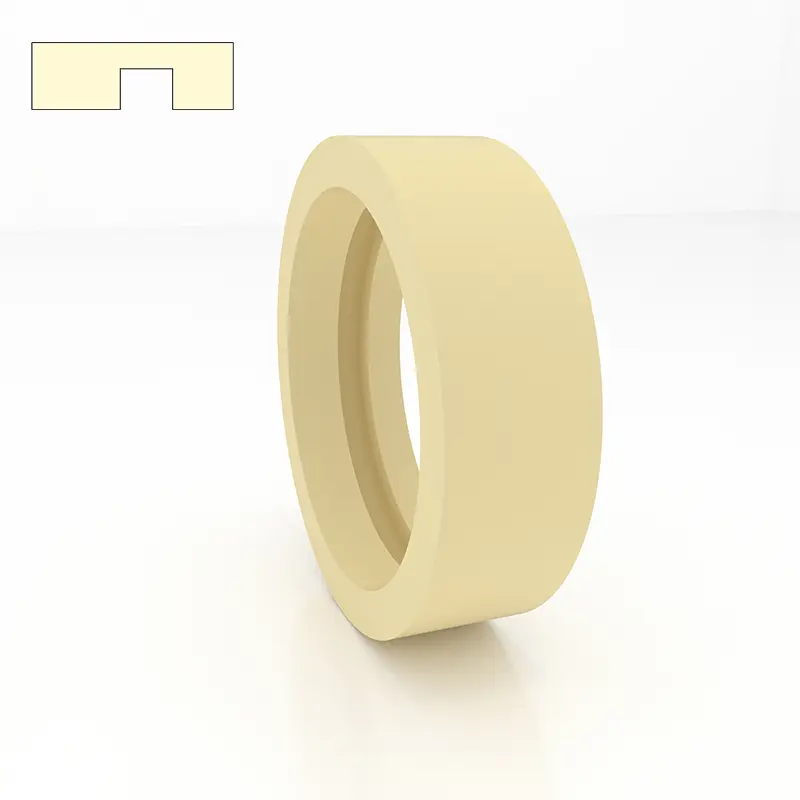

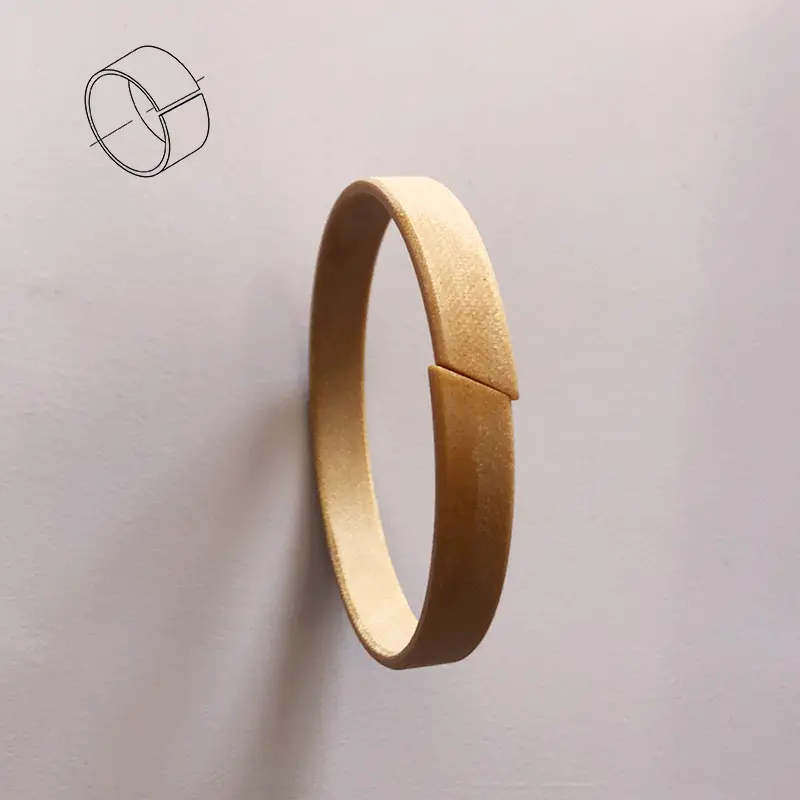

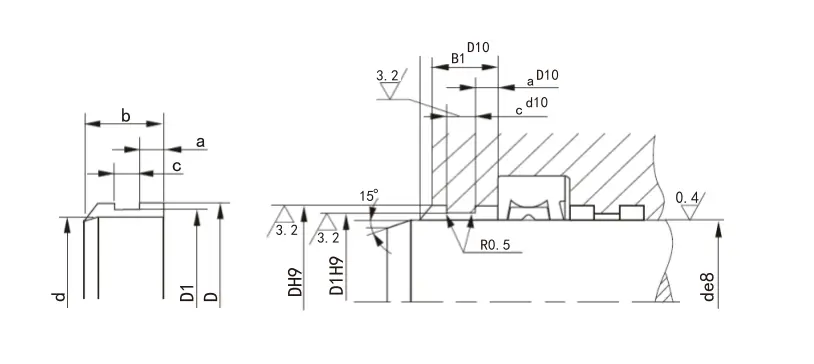

Piston çubuğu için RCS metalik olmayan kılavuz yüzük

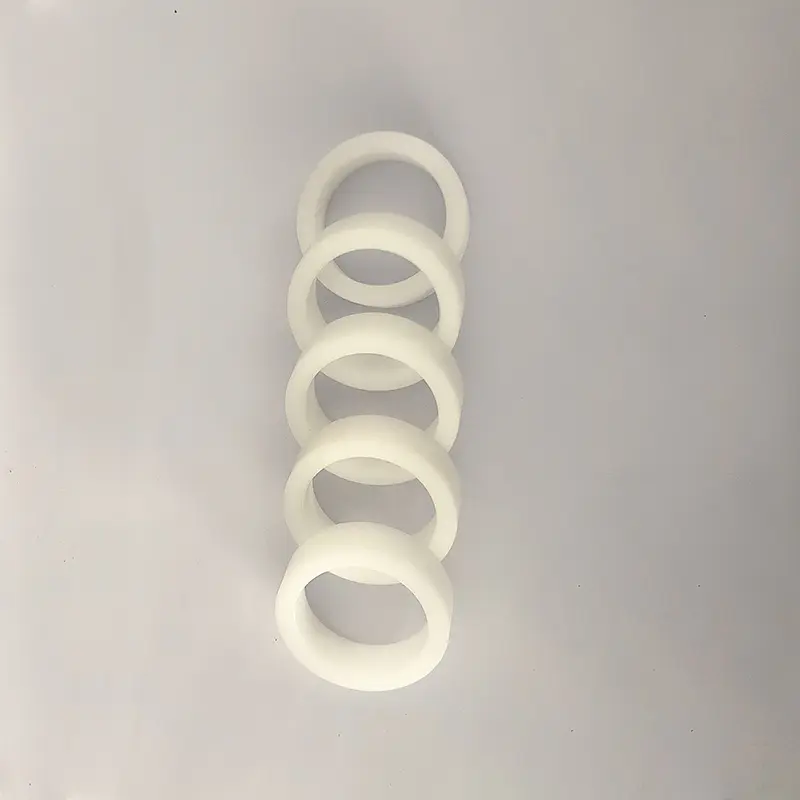

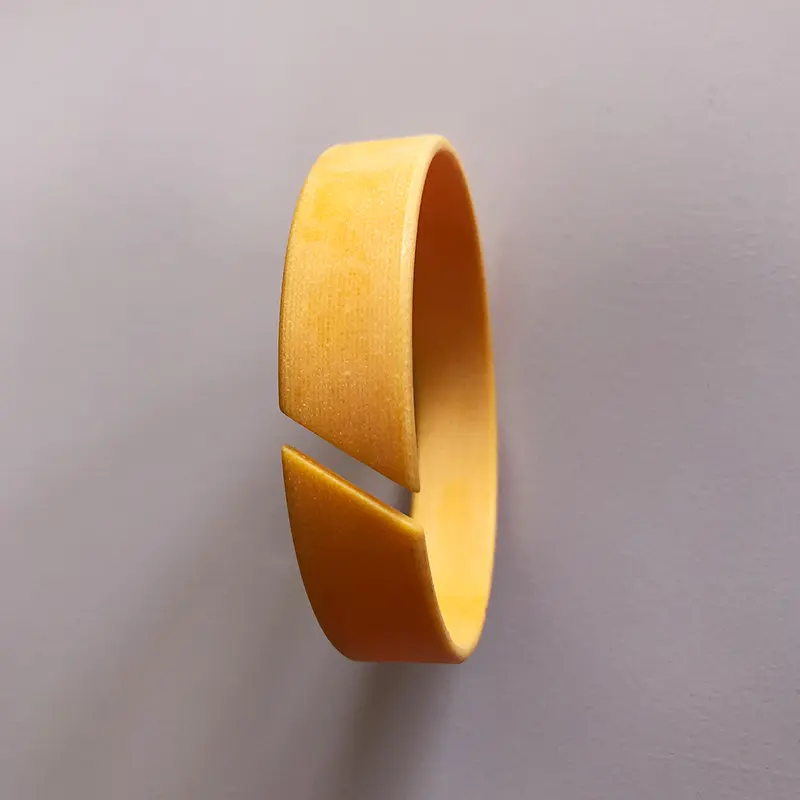

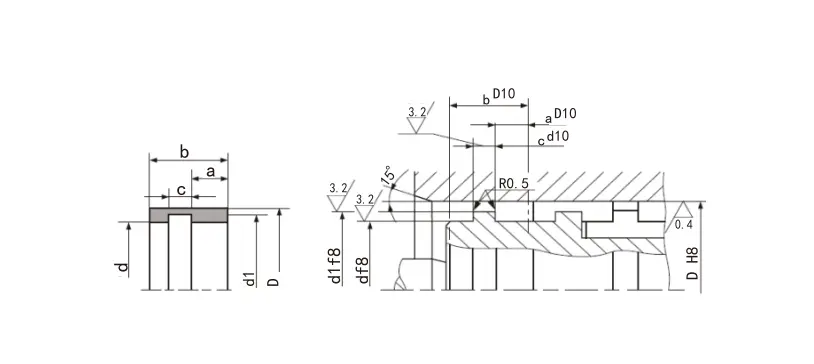

Piston için RCT metalik olmayan kılavuz yüzüğü
Hidrolik silindirde çalışan piston veya piston çubuğu için, aşınma halkasının hassas bir yol gösterici etkisi vardır ve radyal kuvvetleri emebilir. Aynı zamanda, aşınma halkası, hidrolik silindirdeki kayan parçaların metal temasını önleyebilir. Metal aşınma halkaları ile karşılaştırıldığında, metalik olmayan aşınma halkalarının birçok avantajı vardır. Bunlar arasında, kumaş takviyeli fenolik ve PTFE kılavuz halkaları yerinde kesme tipinde ve kullanıma hazır tipte mevcuttur.
1. İyi aşınma direnci
2. Metal-metal temastan kaçının
3. Mekanik titreşimi bastırabilir
4. Giyime dayanıklı halkanın merkezleme etkisi nedeniyle, büyük bir radyal boşluğa izin verilir
5. Yivi basit ve kurulumu kolaydır
6. Yukarıdaki avantajlara göre düşük bakım maliyeti, yaygın olarak kullanılmaktadır
Malzeme:
1. Politetrafluoroetilen PTFE3 (Genel Malzeme), PTFE4 (su gibi düşük viskozite ortamına uygulanabilir), PTFE1 (pnömatik gibi düşük sürtünme gereksinimleri)
2. Polioksimetilen POM veya Naylon PA ve Modifiye Malzemeleri
3. Formaldehit reçine + takviye lifi prif
Farklı malzemelerin yük taşıma kapasitesinin karşılaştırma tablosu (referans)
| Malzeme | Taşıma Kapasitesi Max (N/mm2) |
| PTFE dolu bakır toz | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Bezeli fenolik toz | 90 (60 ℃); 40 (80 ℃) |
| Polioksimetilen veya naylon | 25 (60 ℃); 15 (80 ℃) |
| Polioksimetilen veya naylon doldurulmuş | 40 (60 ℃); 30 (80 ℃) |
| Pürüzsüzlük | Rtmax (μm) | RA (μm) |
| Kayar yüzey | ≤2.5 | 0.05-0.3 |
| Oluk tabanı | ≤10 | ≤2 |
| Oluk tarafı | ≤15 | ≤3 |

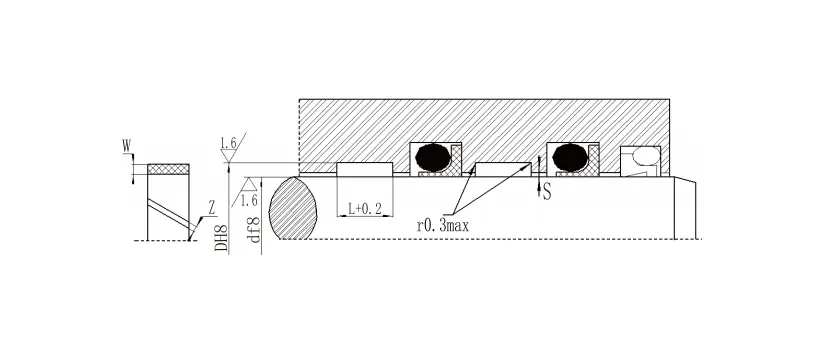

Piston Çubuk Kılavuzu Yüzük Özellik Serisi
| Çubuk çapı | Alt çap | Oluk genişliği | Kalınlık | Açıklık |
|
Çubuk çapı | Alt çap | Oluk genişliği | Kalınlık | Açıklık |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | d+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | d+5 | 25 | 2.5 | 8-33 | |
| 10-50 | d+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | d+5 | 25 | 2.5 | 33-134 | |
| 15-140 | d+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | d+8 | 25 | 4 | 10-33 | |
| 20-220 | d+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | d+8 | 25 | 4 | 33-70 | |
| 80-400 | d+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
