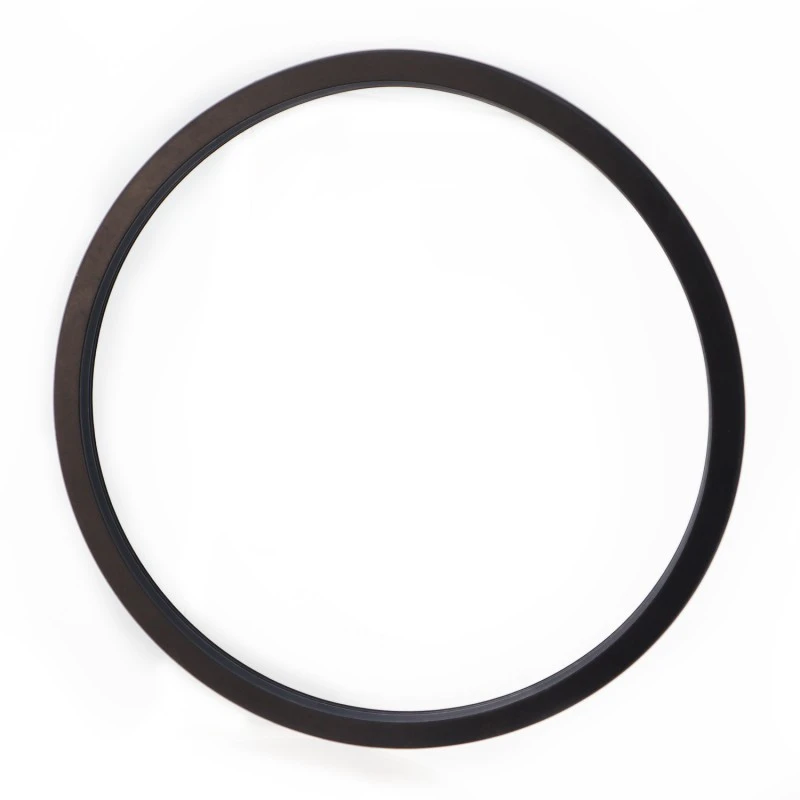

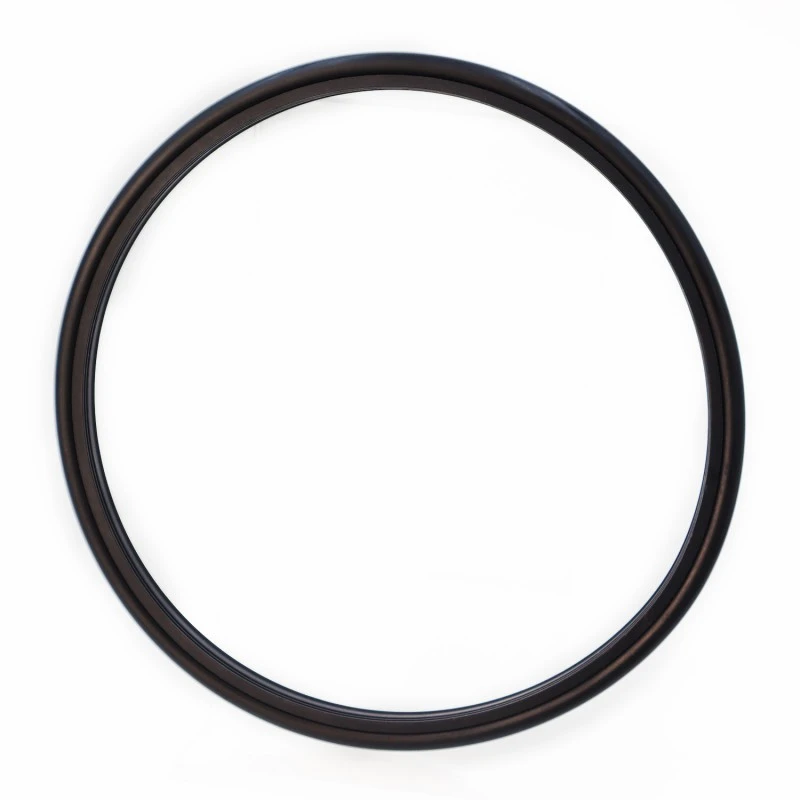

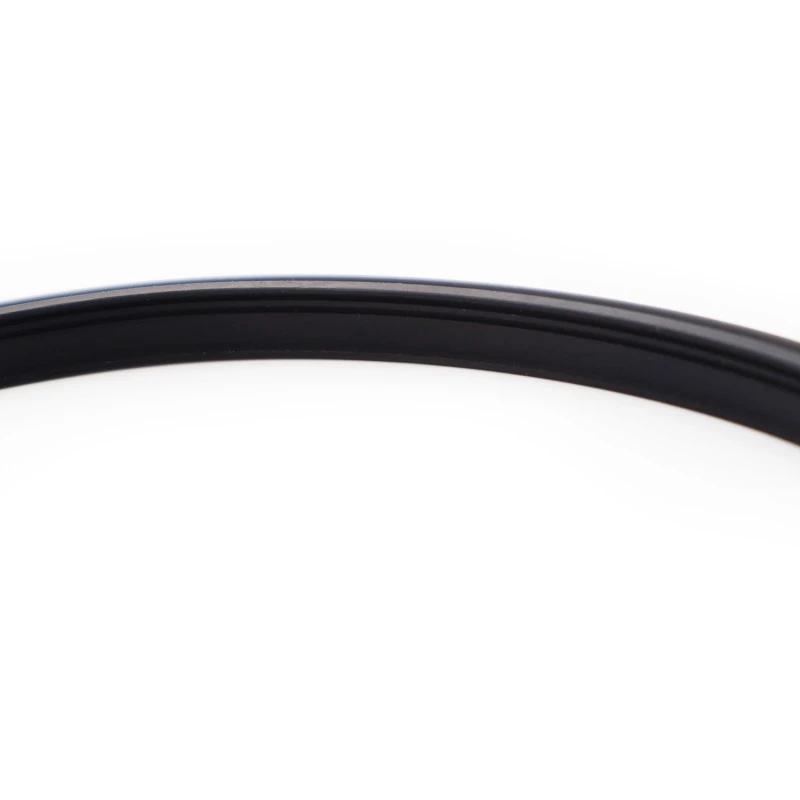

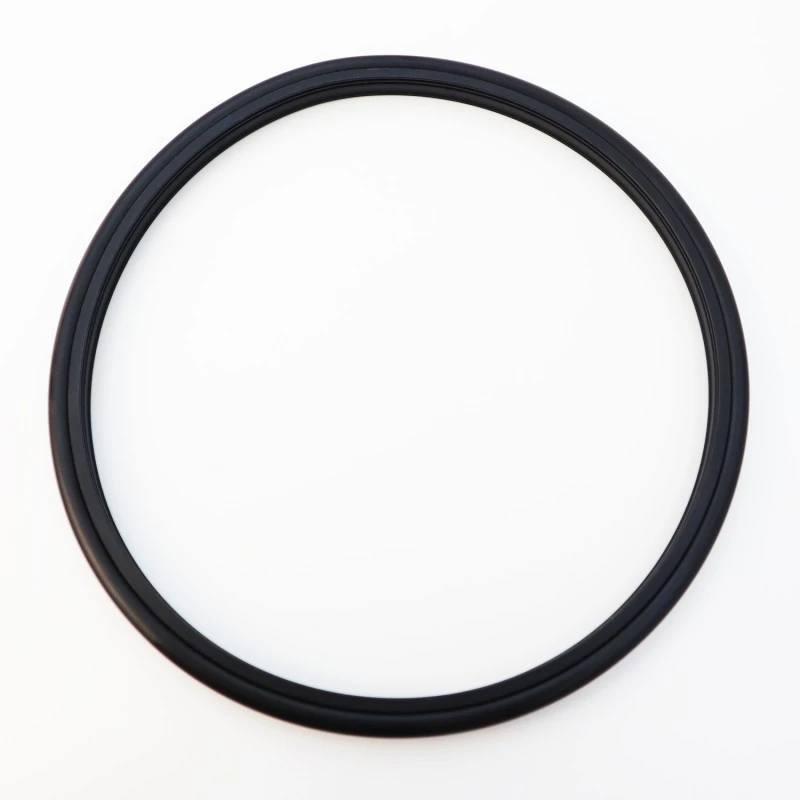

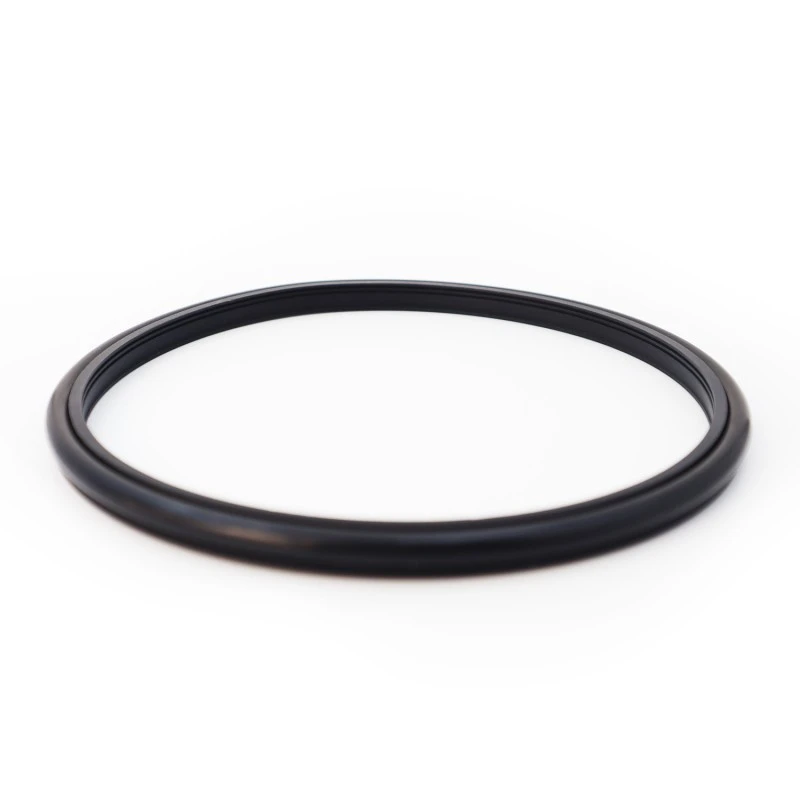

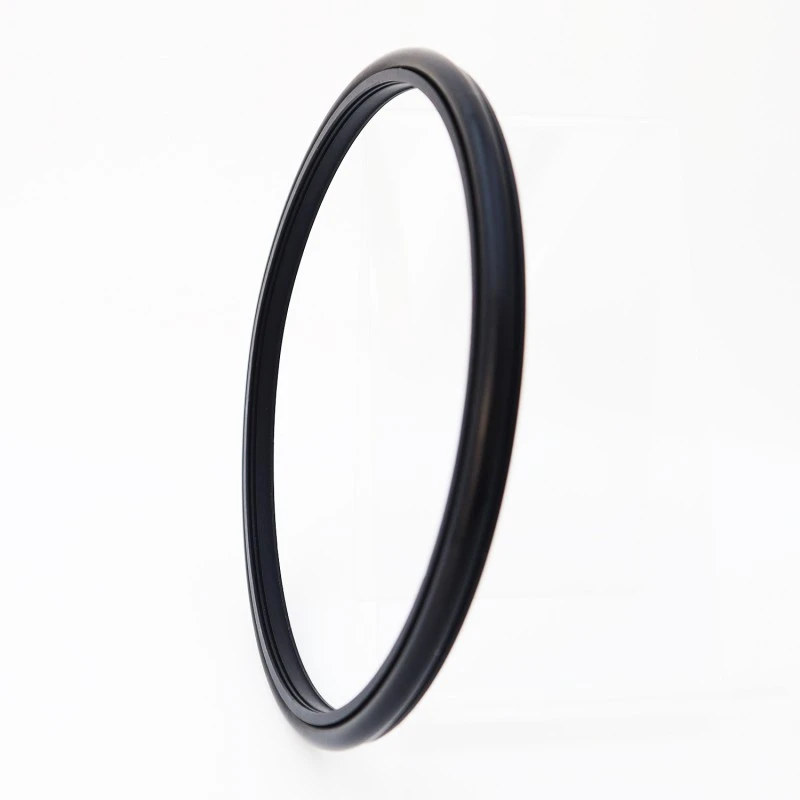

Yüksek Basınçlı Çimento Bulamacı için Şaft Contası: Yüksek kullanım ömrü, düşük sürtünme, mükemmel sızdırmazlık performansı, kompakt tasarım ve kolay kurulum, kullanım ve bakım. Özel sızdırmazlık dudağı ve optimize edilmiş kalınlık tasarımı, çimento bulamacı gibi zorlu ortamlarda bile iyi sızdırmazlık sağlar. Çamur benzeri ortamların sızdırmazlığı için kullanıldığında, iki (veya daha fazla) contanın arasını gresle yağlamanızı öneririz.
Geçerli çalışma koşulları (sınırlayıcı değerler aynı anda oluşmamalıdır)
|
Basınç/MPa |
Sıcaklık / °C |
Hız / m/s |
Orta |
|
|
Pistonlu hareket |
Dönme hareketi |
|||
|
≤100 |
-35~+100 (eşleşen NBR O-halkalarıyla) |
≤6 |
≤2 |
Su, çamur, ham petrol, hidrolik yağı, emülsiyon |
|
-20~+200 (eşleşen O-ring FKM ile) |
||||
Ürünlerinizin kullanımı sırasında herhangi bir soru veya acil durumla karşılaştığınızda Ruichen ile istediğiniz zaman iletişime geçebilirsiniz. Acil teknik sorunların çözümü için 7x24 saat teknik danışma hattı sağlıyoruz.
Conta sızıntısı, anormal aşınma veya herhangi bir performans arızası durumunda teknik destek ekibimiz bir telefon görüşmesi veya e-posta ile anında müdahale sürecini başlatacaktır. Uzaktan video teşhis, görüntü analizi ve diğer yöntemlerle size ön değerlendirme ve çözüm sağlayabiliriz. Karmaşık problemler için 48 saat içerisinde ön analiz raporu verip, gerekirse teknik destek sağlamak üzere sahaya mühendis gönderip, sorun tamamen çözülene kadar sizinle birlikte sorunu araştıracağımıza söz veriyoruz.
Malzeme seçimi
1. Uygun O-halka malzemeleri şunları içerir: R01 Nitril Bütadien Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: Standart malzeme PTFE4, diğer isteğe bağlı malzemeler arasında PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 vb. bulunur.
Sipariş Örneği
Sipariş modeli RC2061-80*91.7*7.6-PTFE4-R01 Model - Mil Çapı * Kanal Çapı * Kanal Genişliği - Malzeme Kodu

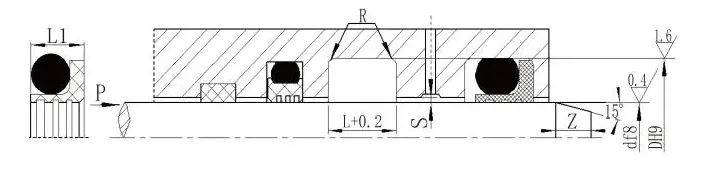

(a) Açık yapı

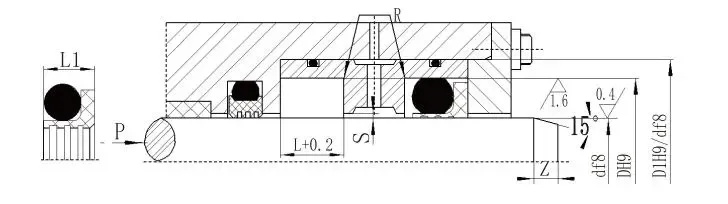

(b) Kapalı yapı
Özellikler (belirtilen aralıktaki herhangi bir boyut mevcuttur)
|
Mil çapı aralığı Standart tip d f8 RC2061 |
Mil çapı aralığı Ağır yük tipi d f8 RC2061-Z |
Oluk çapı DH9 |
Oluk genişliği L+0,2 |
Conta genişliği L1 |
Yuvarlatılmış köşeler Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Not: 1. Mil çapı ≤ 30 mm için açık oluklu tasarım önerilir.
2. Döner contalar için kullanıldığında, dönen şaft için HRC ≥ 58 yüzey sertliği önerilir.
3. 30 MPa'dan yüksek basınçlar için ekstrüzyon boşluğu için H8/8 fit önerilir.
