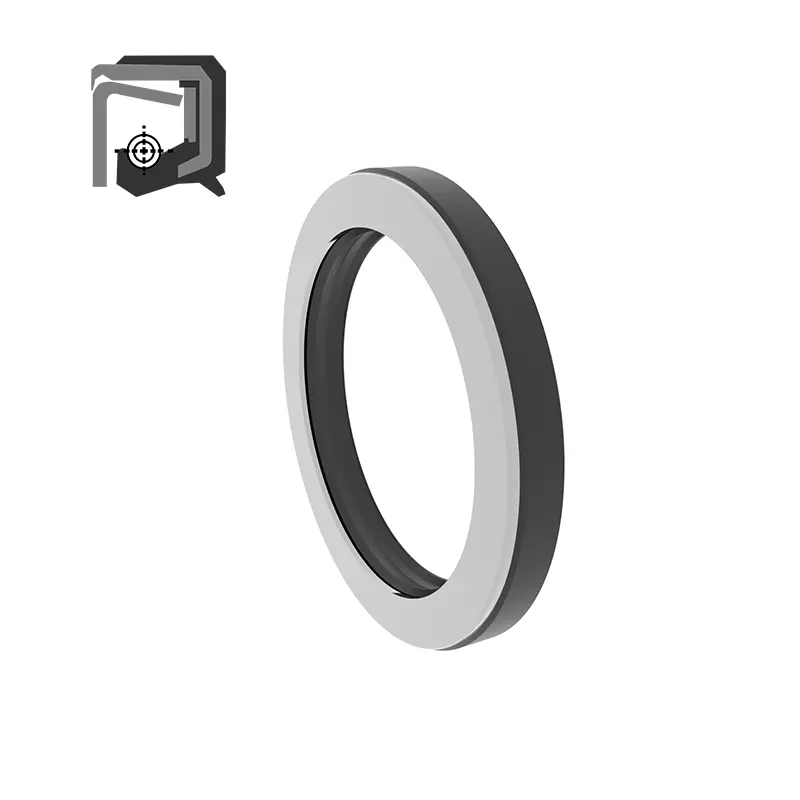

Basınca dayanıklı iskelet yağ keçeleri fonksiyonu, genellikle yağlama yağının sızmasını önlemek için şanzıman parçalarındaki çıkış parçalarından yağlamaya ihtiyaç duyan parçaları izole etmektir.

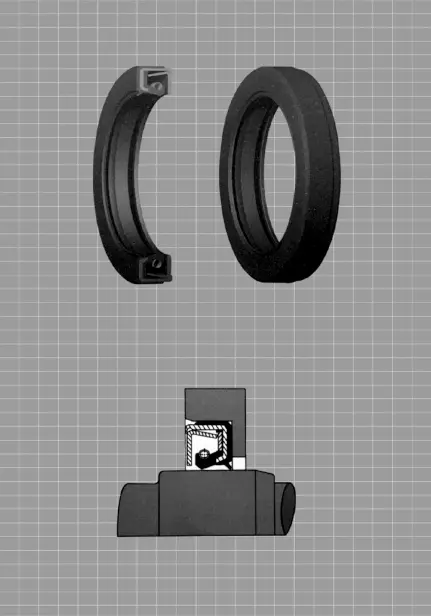

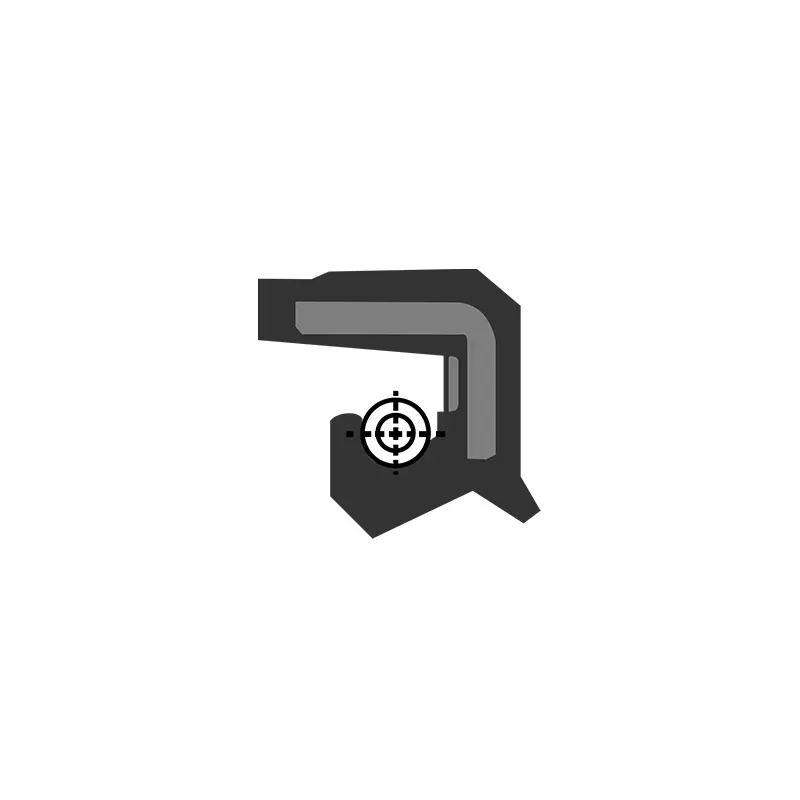

Basınca dayanıklı iskelet yağ keçeleri üç bölümden oluşur: sızdırmazlık gövdesi, güçlendirici iskeleti ve kendi kendine sıkıcı bobin yayını. Sızdırmazlık gövdesi, farklı parçalara göre alt, bel, son teknoloji ve sızdırmazlık dudağına ayrılır. Genellikle, serbest durumdaki iskelet yağ keçesinin iç çapı şaft çapından daha küçüktür ve belirli bir "parazit miktarı" na sahiptir. Bu nedenle, yağ keçesi yağ keçesi koltukuna ve şafta yerleştirildikten sonra, yağ keçesi kesme kenarının elastik kuvveti ve kendi kendine sıkıcı bobin yayının kasılma kuvveti, şaft üzerinde radyal bir sıkma kuvveti üretir ve böylece en iyi sızdırmazlık etkisi elde eder. Genel basınca dirençli iskelet tasarımı küçük dudak deformasyonuna sahiptir ve basınç durumlarında dönen şaftların sızdırmazlığı için kullanılır.
Ürün özellikleri ve uygulamaları:
Ürün Avantajları:
Üçlü Yapısal Tasarım: Mühür gövdesi, güçlendirilmiş iskelet ve kendi kendine sıkıcı bobin yayını mükemmel sızdırmazlık etkisi sağlamak için birlikte çalışır.
Radyal kenetleme kuvveti: Kenar elastik kuvvet ve yay kasılması kuvveti, en iyi sızdırmazlık performansını sağlamak için şaft üzerinde radyal sıkma kuvveti üretir.
Basınca dirençli tasarım: Genel basınca dayanıklı iskelet, yüksek basınçlı dönen şaft sızdırmazlık durumları için uygun olan dudak deformasyonunu küçük hale getirir.
Geniş Uygulanabilirlik: Basınca dayanıklı iskelet yağ keçeleri, yağ sızıntısını etkili bir şekilde önlemek için çeşitli dönen şaft contaları için uygundur.
Uygulama senaryoları:
Dönen Şaft Contaları: Basınca Dayanıklı İskelet Yağı Salatları, yağ sızıntısını önlemek için basınç durumlarında dönen şaftlar için kullanılır.
Endüstriyel ekipman: Mekanik iletim sistemleri ve hidrolik sistemler gibi yağlama gerektiren sızdırmazlık parçaları için uygundur.

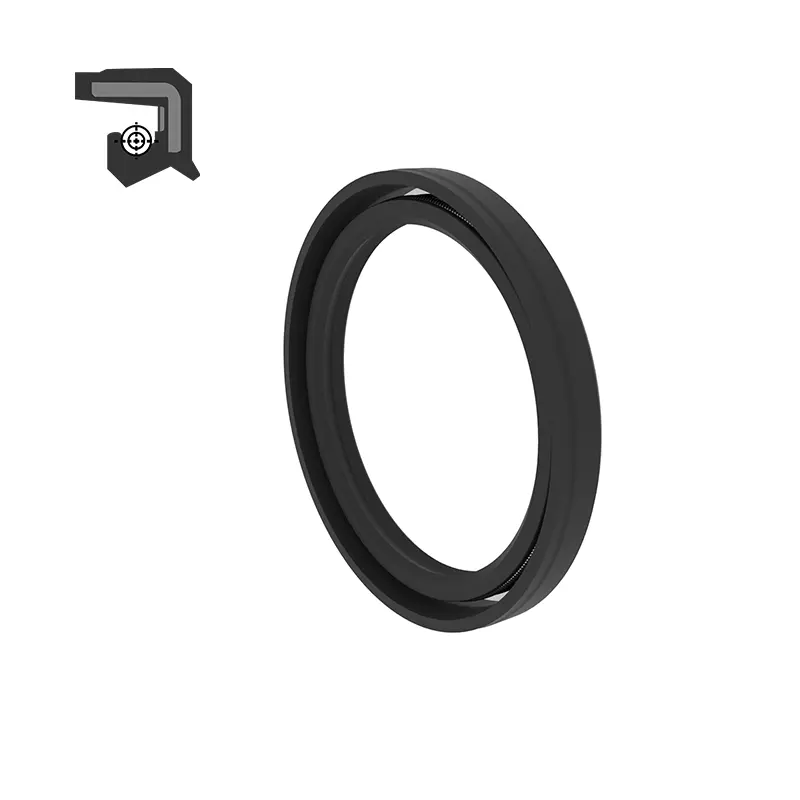

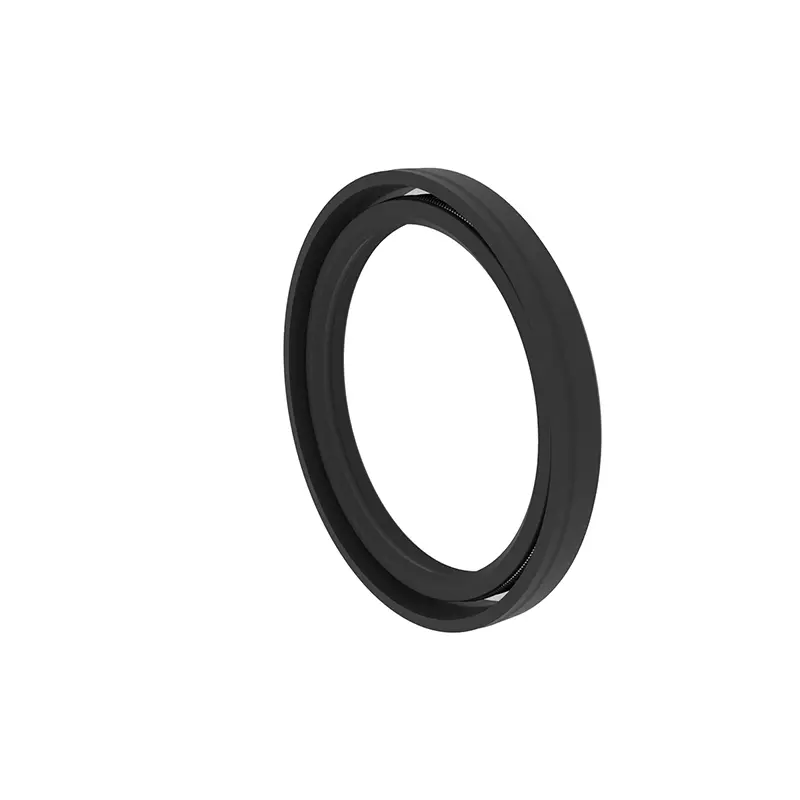

RCTCV çift dudak yüksek basınçlı iskelet yağ keçesi
Malzeme: NBR Nitril Kauçuk
Orta: baz hidrolik yağı
Çalışma sıcaklığı ℃: -25 ila +100
Hız: -
Çalışma Baskı: 0.3MPA
Malzeme sertliği: -

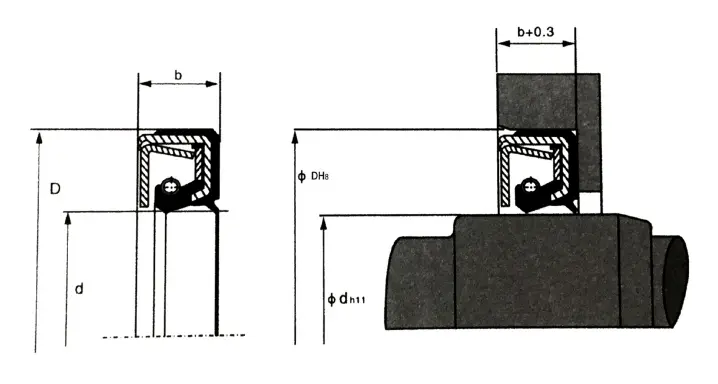

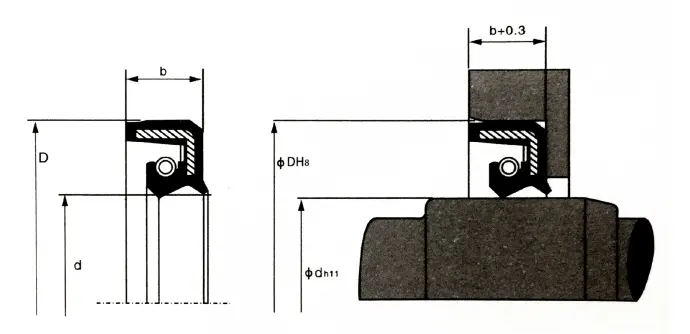

| Model | d | D | b | Sipariş modeli |
|
Model | d | D | b | Sipariş modeli |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

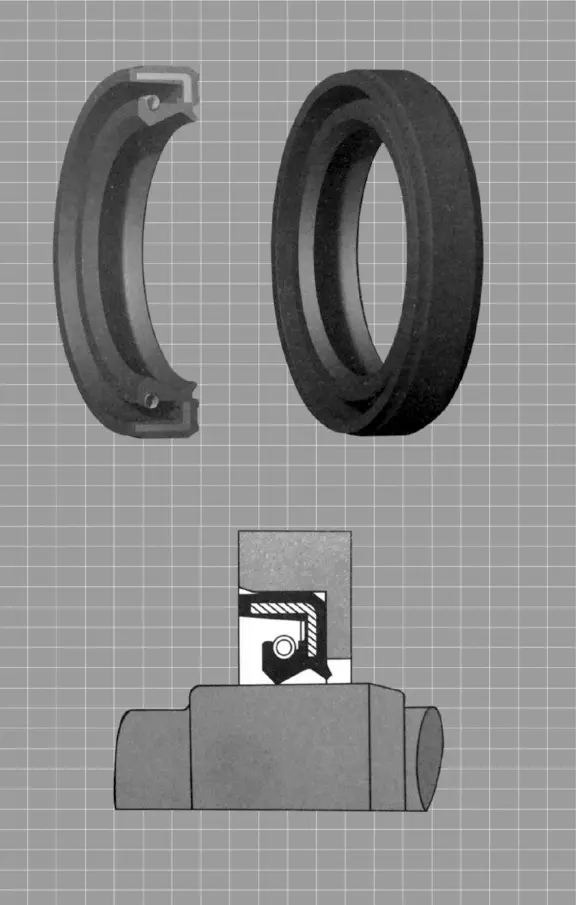

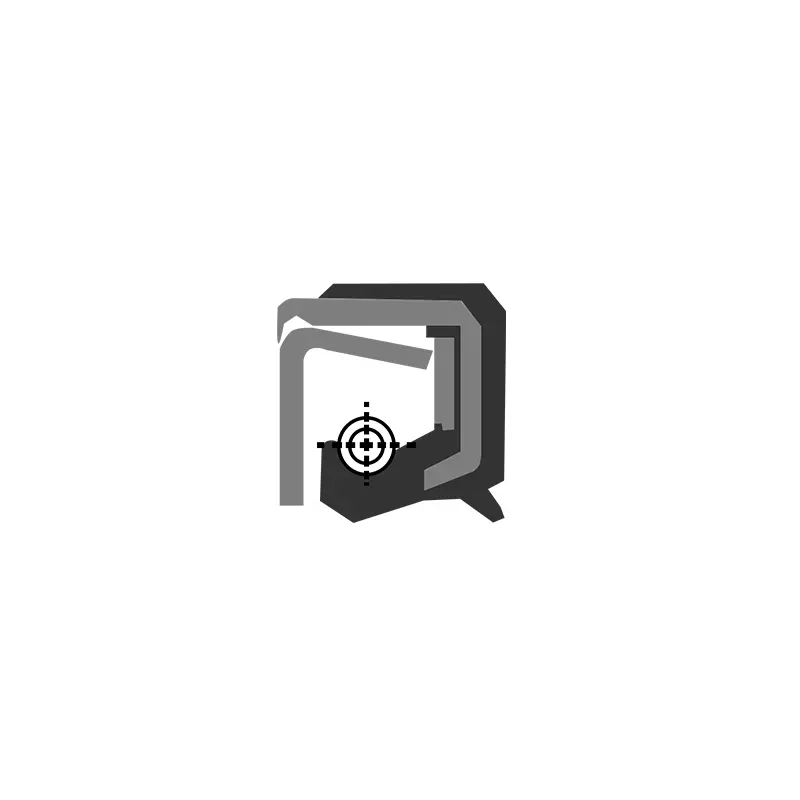

Genel Bakış: Basınçlara maruz kalan durumlarda dönen şaftları sızdırmak için kullanılan genel basınca dayanıklı iskelet tasarımı, küçük dudak deformasyonu.
Malzeme: NBR Nitril Kauçuk
Orta: Petrol bazlı hidrolik yağ
Çalışma sıcaklığı ℃: -25 ila +100
Hız: -
Çalışma Baskı: 1MPA
Malzeme sertliği: -
| Model | d | D | b | Sipariş modeli |
|
Model | d | D | b | Sipariş modeli |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
