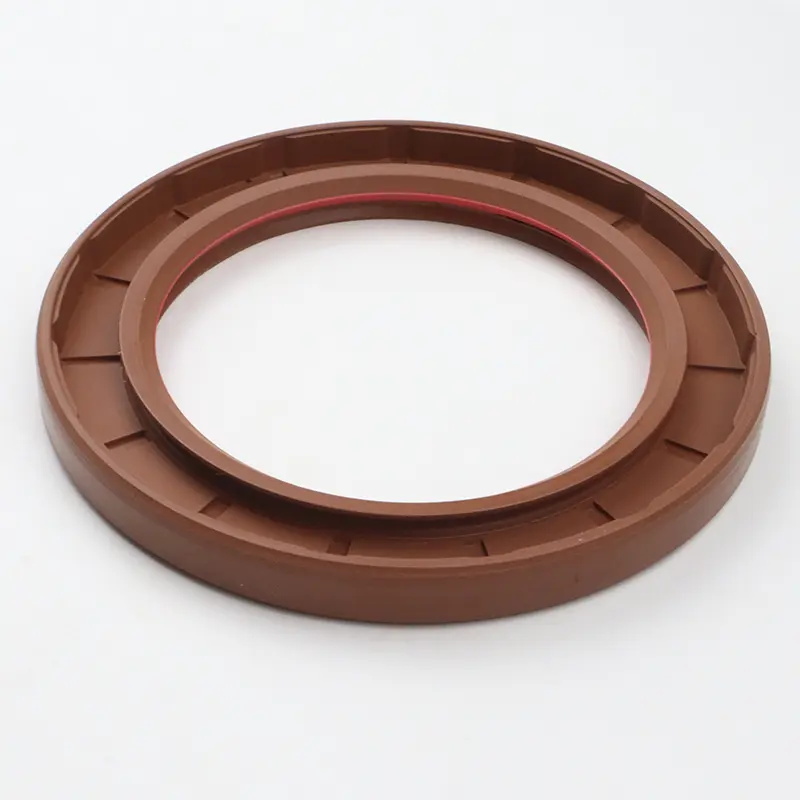

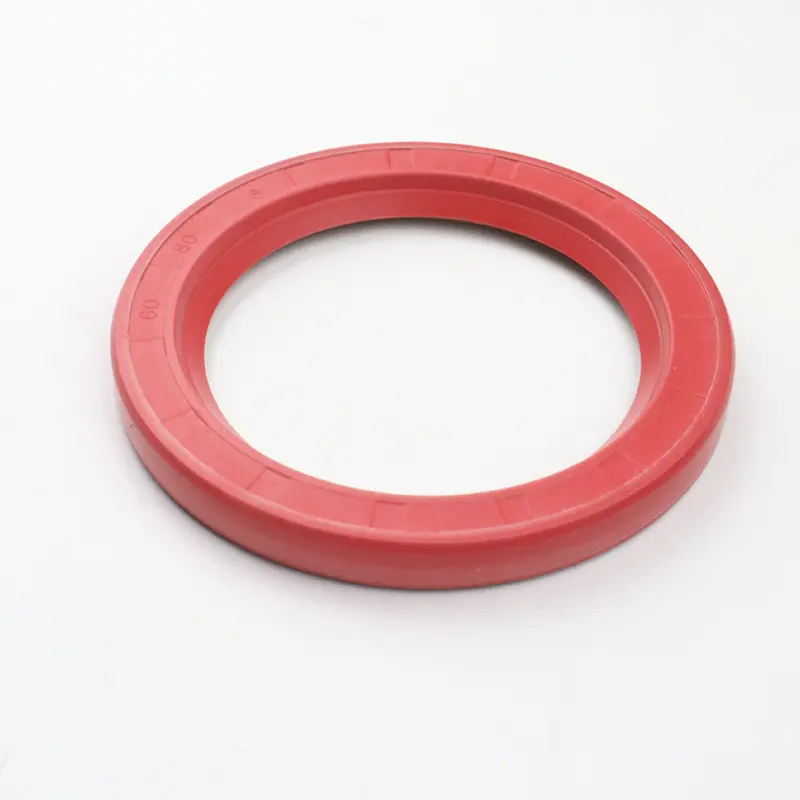

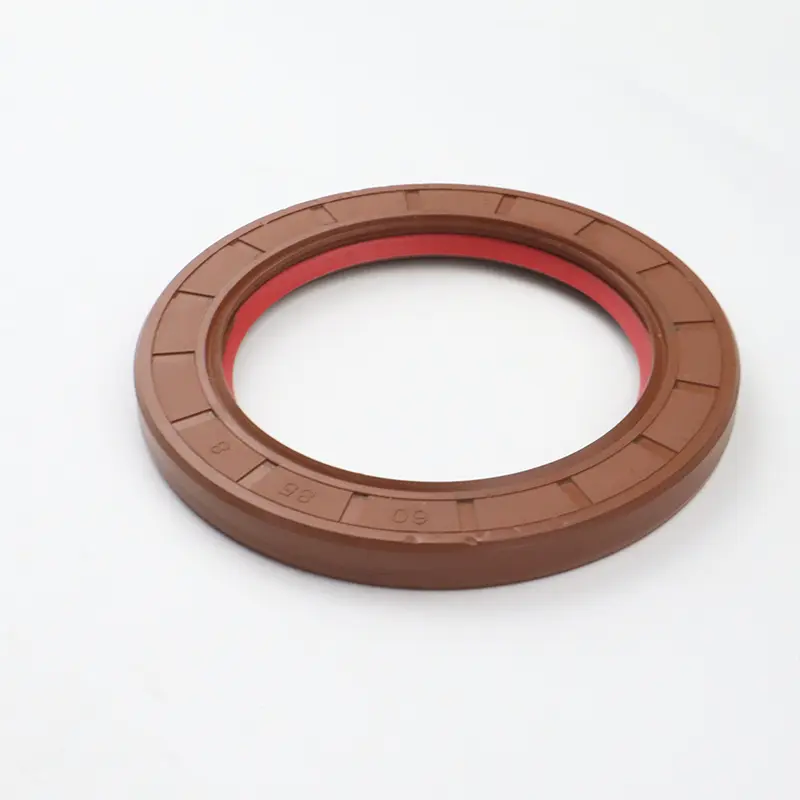

Dönen şaft dudak contaları

Dönen şaft dudak contaları, yaygın olarak yağ keçeleri olarak bilinen dönen yatak koltuğuna monte edilir ve dönen şaftla nispi hareket üretir. Metal çerçeve destekleyici bir rol oynar ve yay, yağlama yağının sızıntısını ve dış kirin girişini önlemek için sızdırmazlık dudağına radyal ön yük uygular.

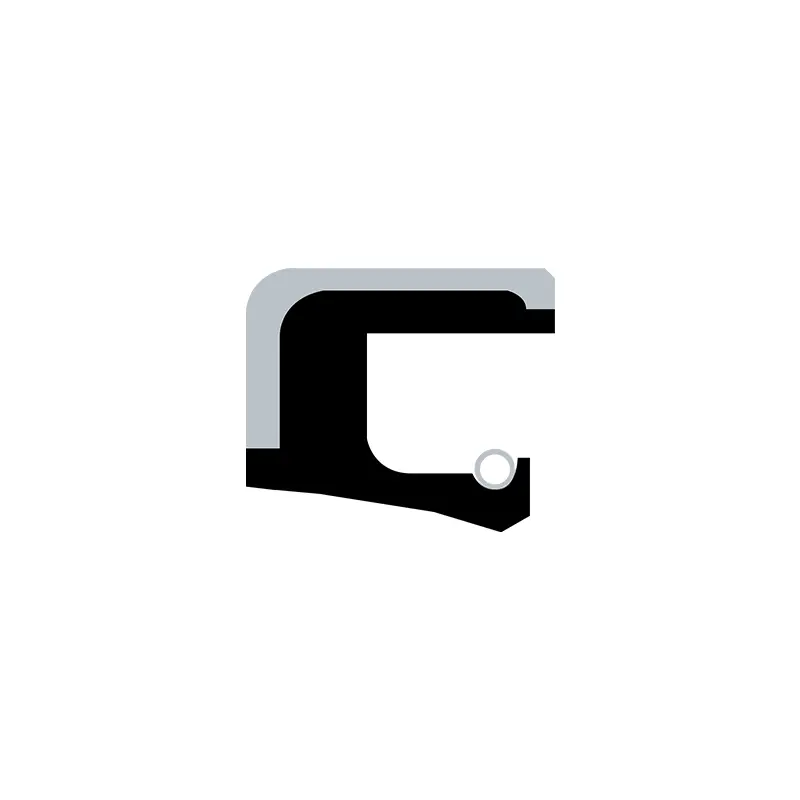

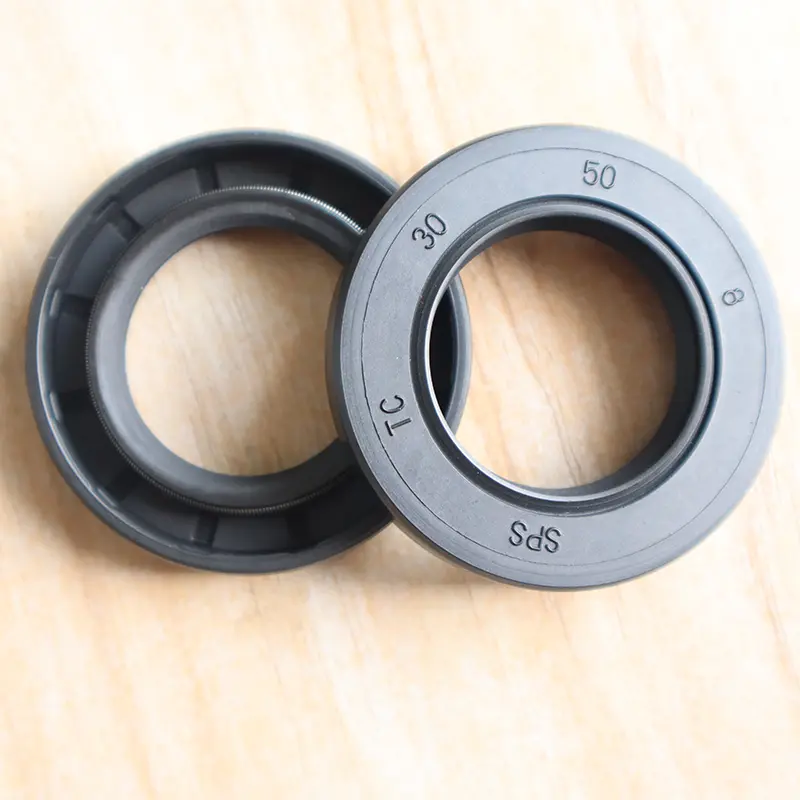

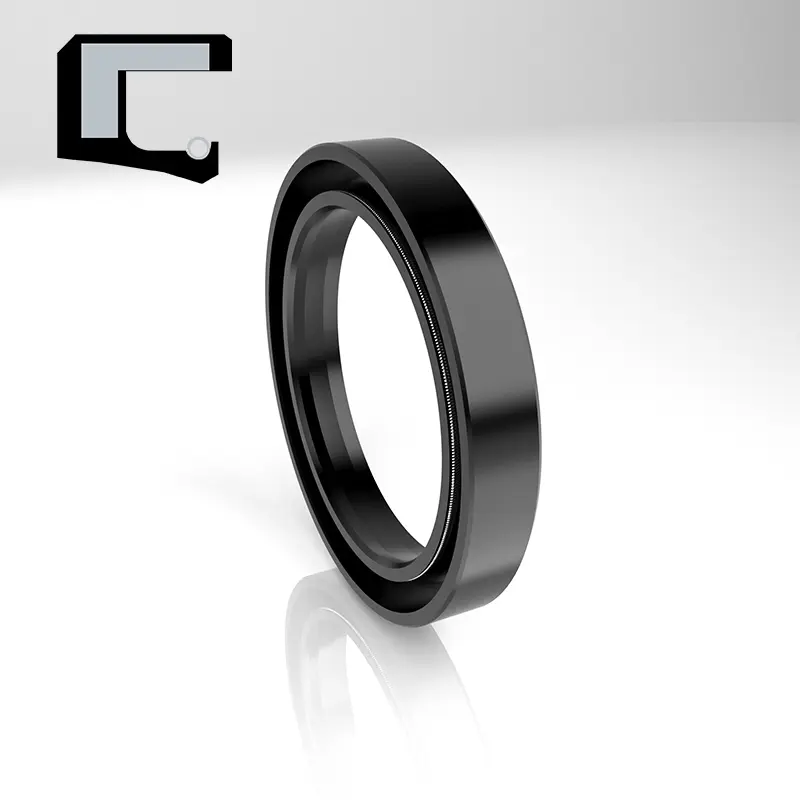

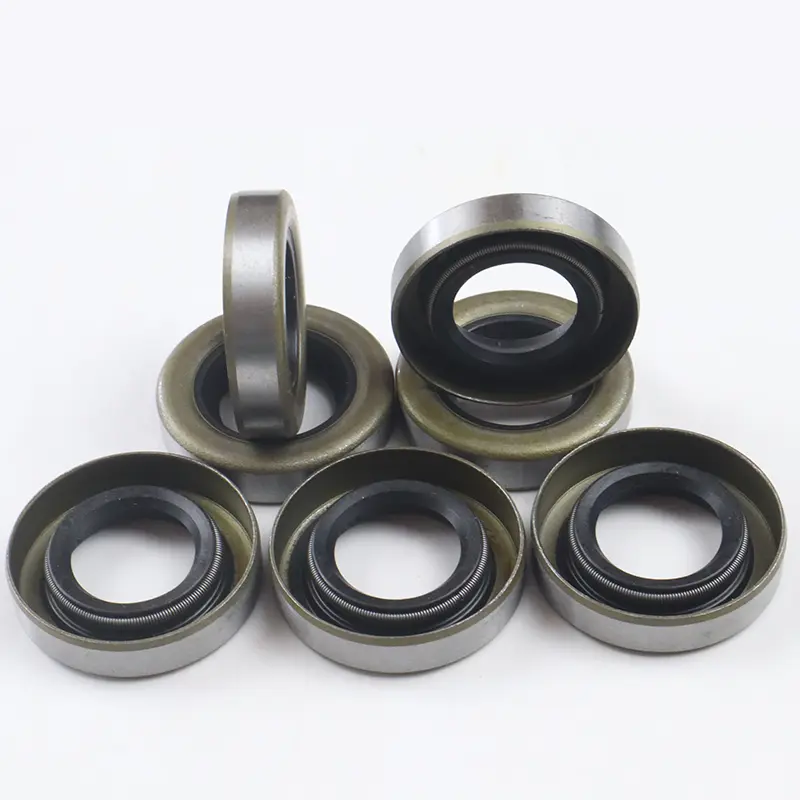

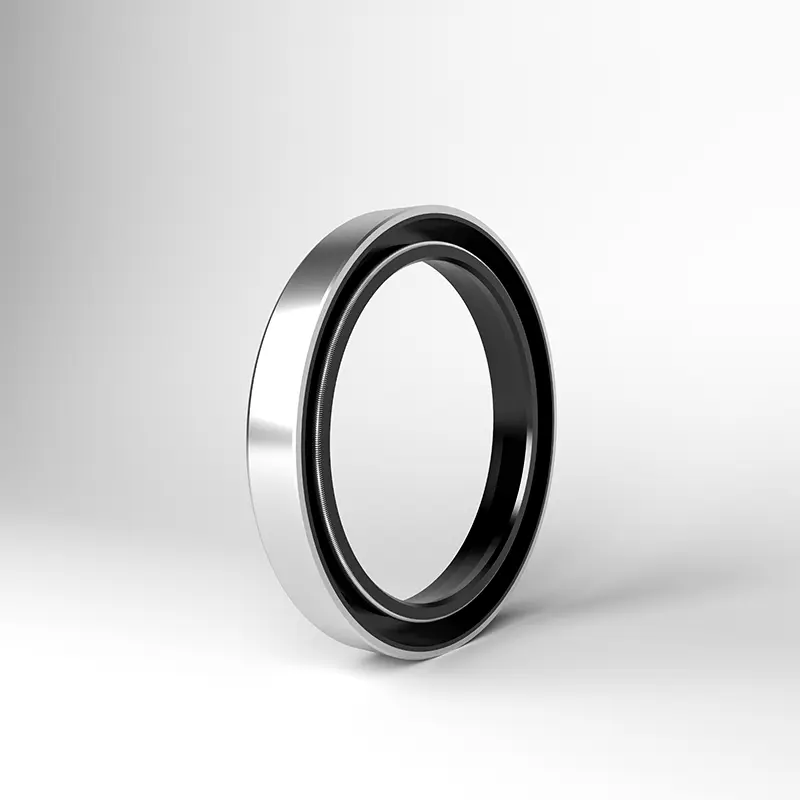

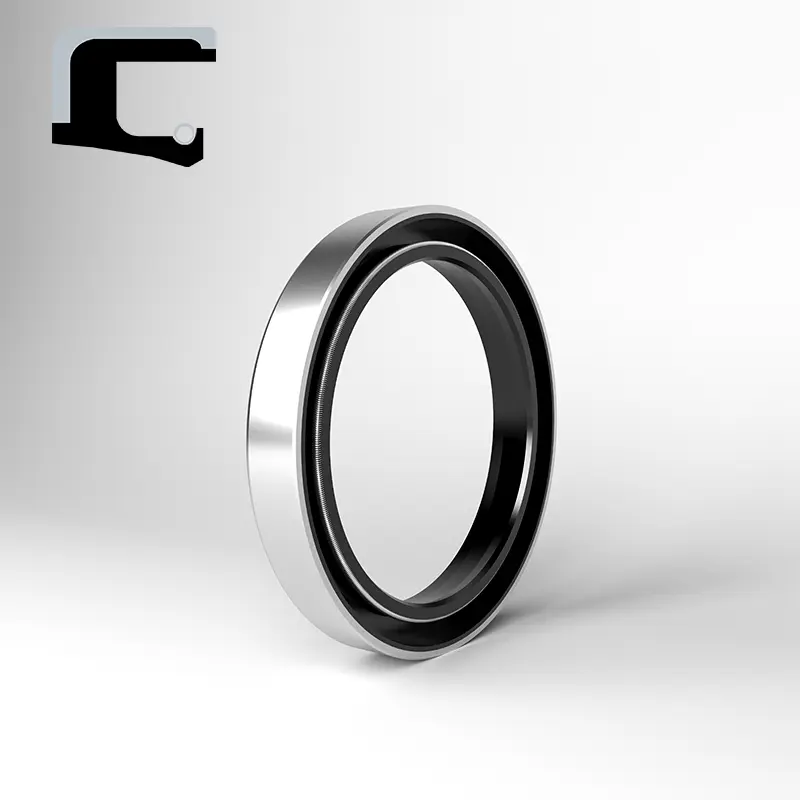

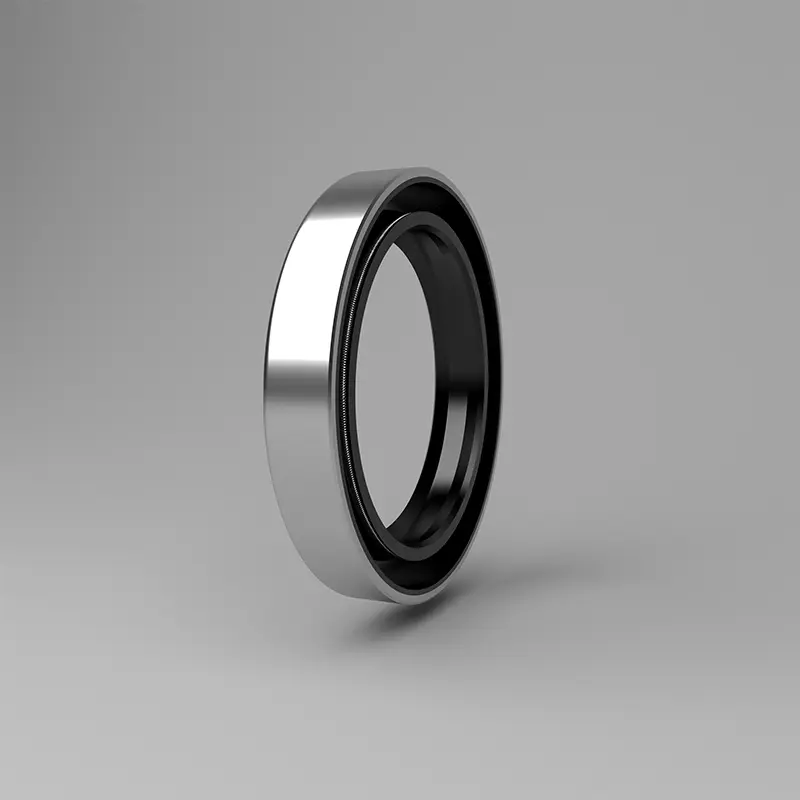

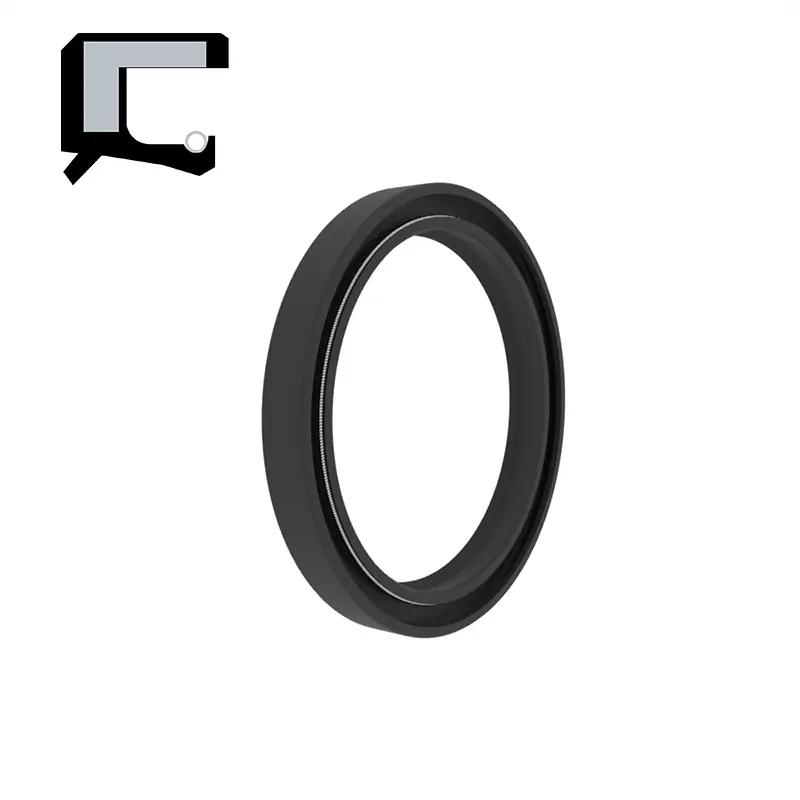

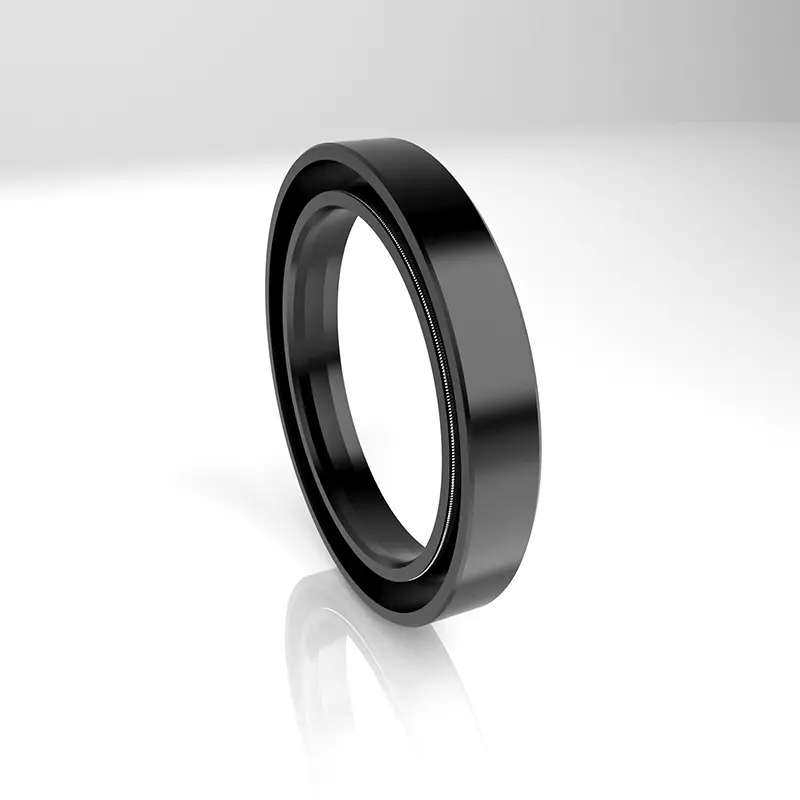

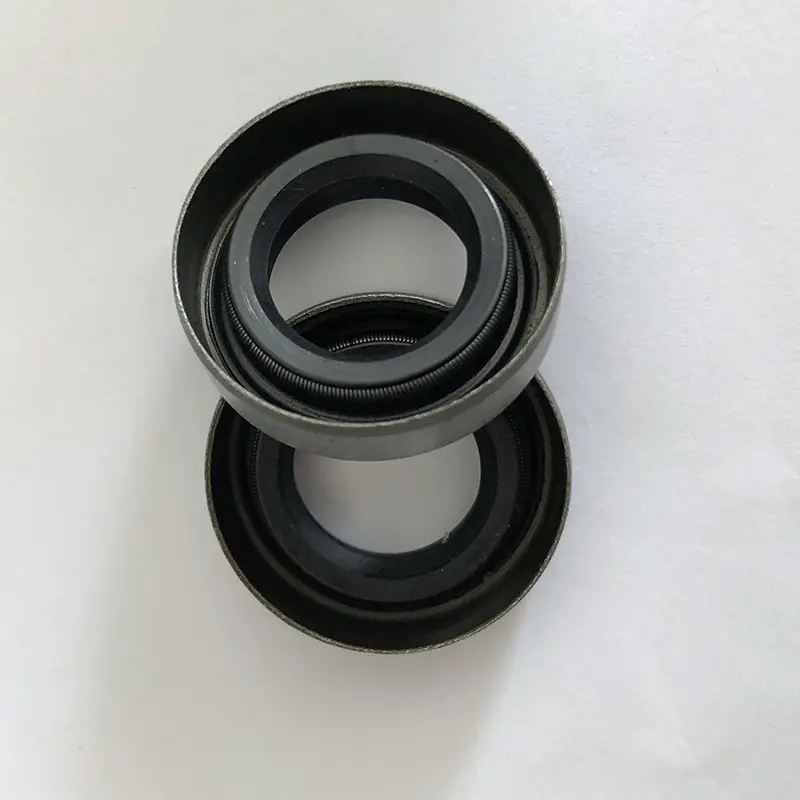

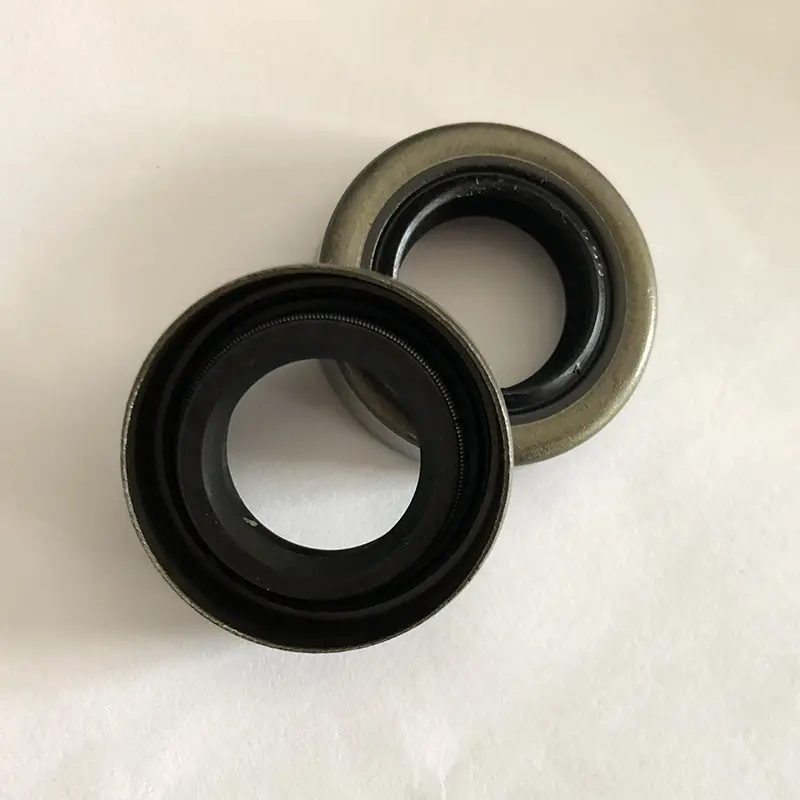

TC/SC/TB/SB yağ keçeleri metal iskeletler, yaylar ve kauçuk gövdelerden oluşur. Metal iskelet destekleyici bir rol oynar ve yay sızdırmazlık dudağına radyal kuvvet uygular. TC/TB, bir tarafta sızdırmazlık ortamının ve diğer tarafta tozun olduğu durumlar için uygun olan toz geçirmez yardımcı dudaklarla donatılmıştır. TB/SB, yağ keçesini boşlukta daha sağlam ve hassas hale getiren metal bir dış dairedir, ancak dış dairenin düşük viskozite ve gaz ortamı için sızdırmazlık kabiliyeti sınırlıdır. Kurulum sırasında dış daireye sızdırmazlık maddesi uygulanması önerilir.

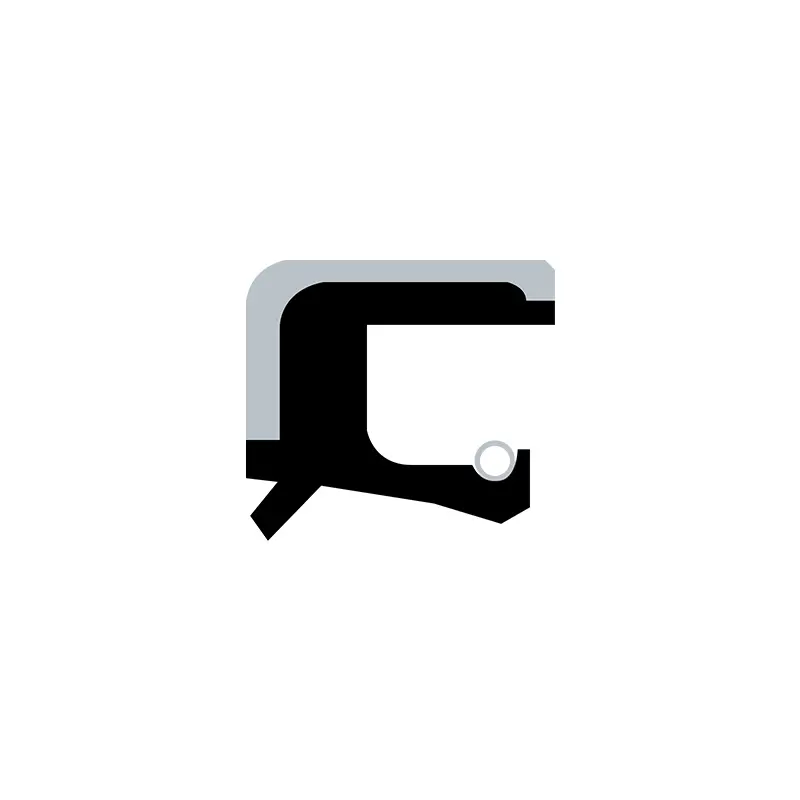

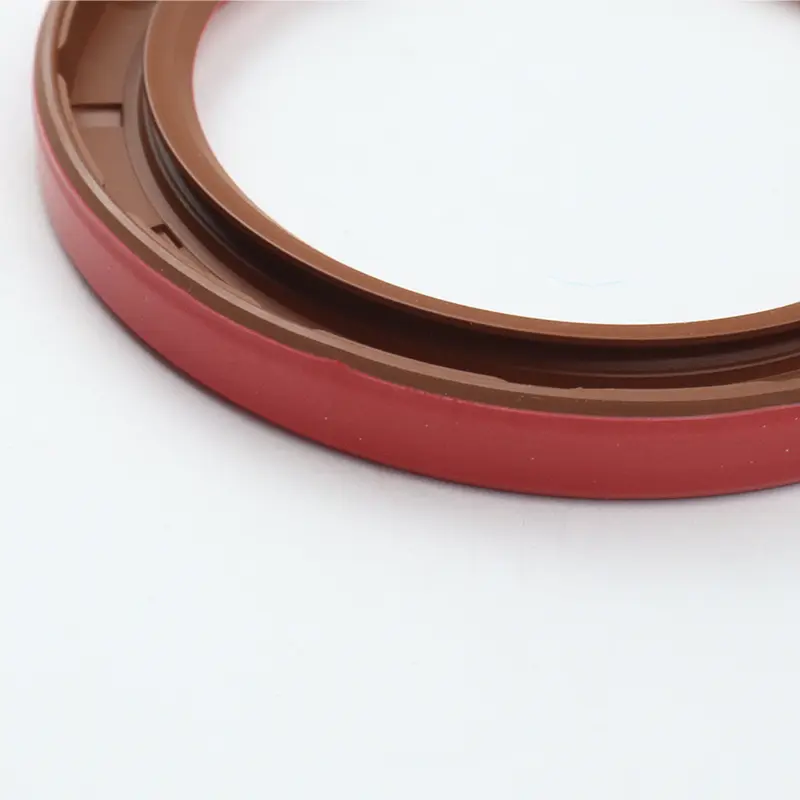

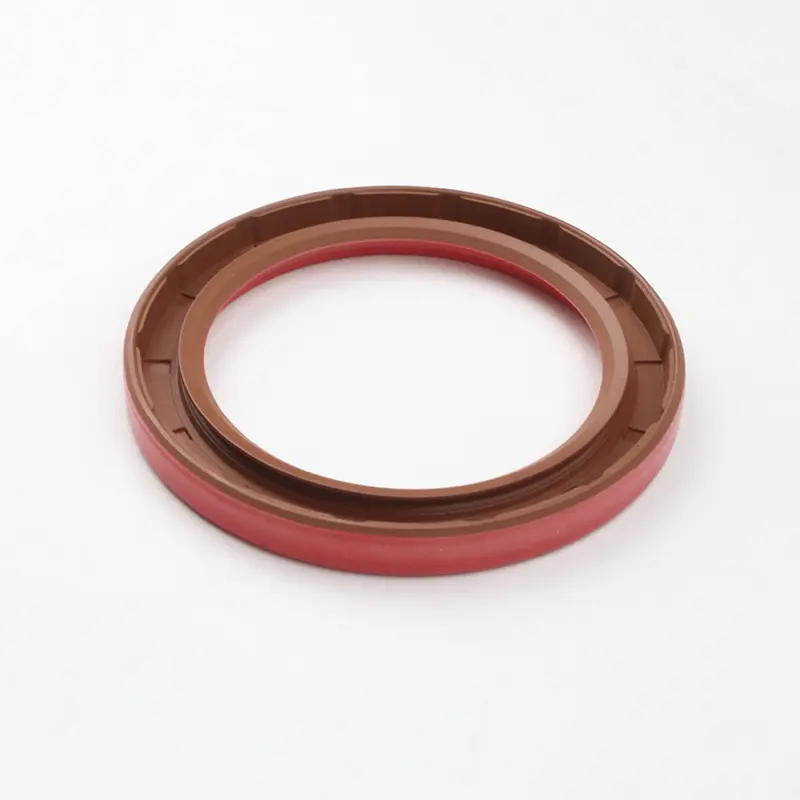

RCTCV çift dudaklı yüksek basınçlı iskelet yağ keçesi işlevi, yağ sızıntısını önlemek için şanzıman kısımlarında yağlamaya ihtiyaç duyan parçaları çıkış parçalarından izole etmektir.

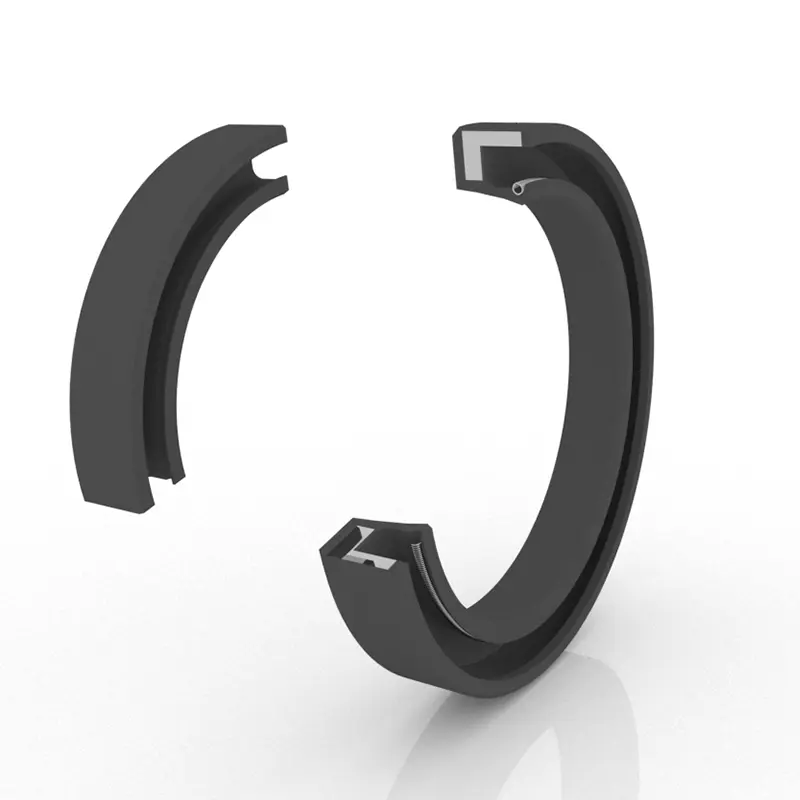

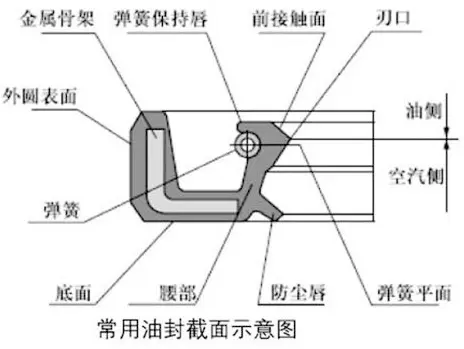

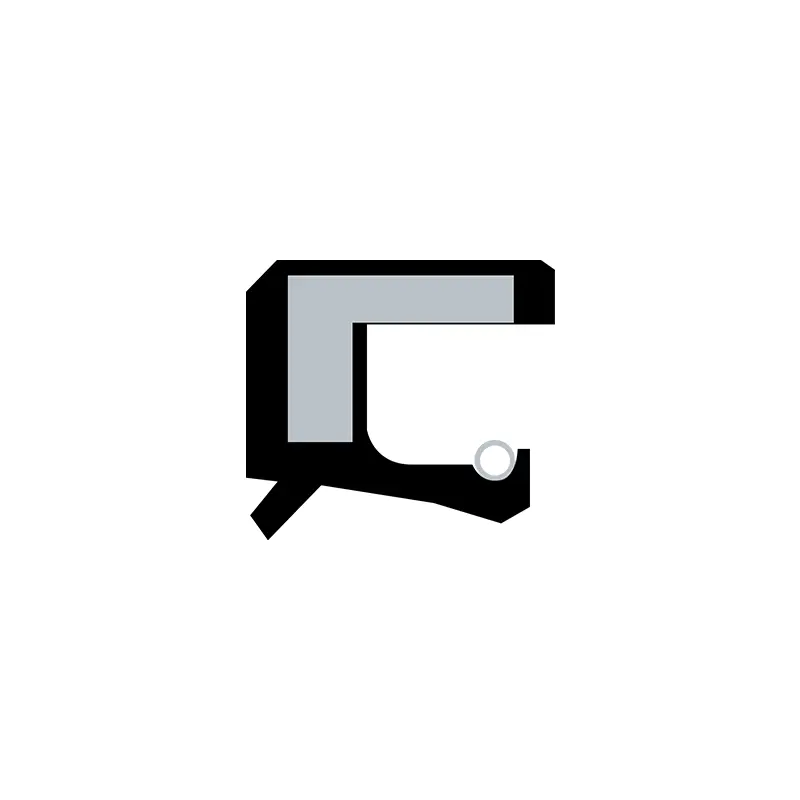

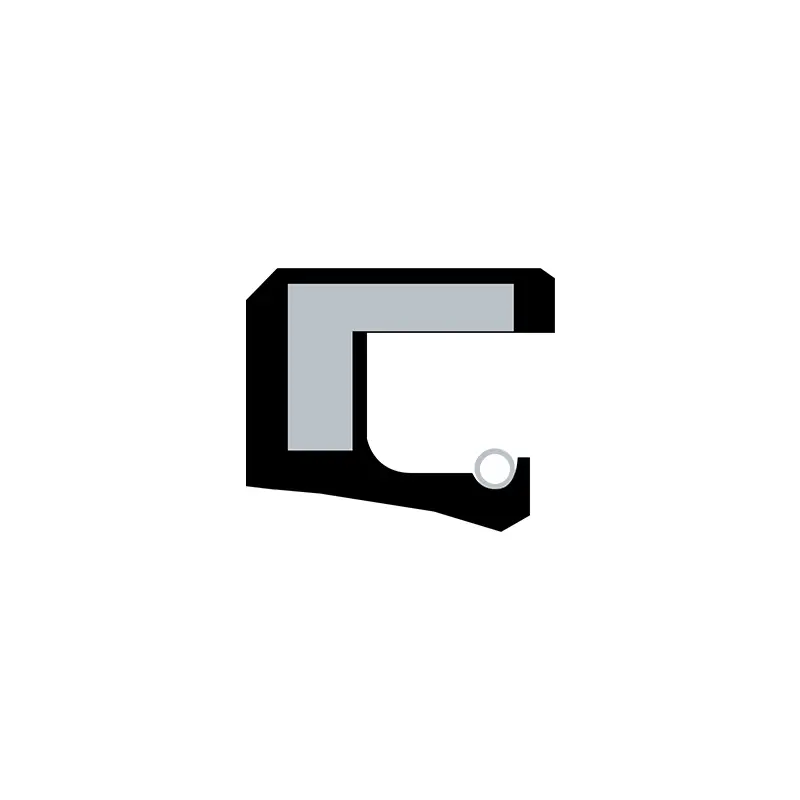

İskelet yağ keçesi yapısı üç kısımdan oluşur: sızdırmaz gövde, iskeleti güçlendiren ve kendi kendine sıkıcı bobin yayını. Sızdırmazlık gövdesi, farklı parçalara göre alt, bel, son teknoloji ve sızdırmazlık dudağına ayrılır. Genellikle, serbest durumdaki iskelet yağı kılıfının iç çapı şaft çapından daha küçüktür ve belirli bir "parazit miktarı" na sahiptir. Bu nedenle, yağ keçesi yağ keçesi koltukuna ve şafta sokulduğunda, yağ keçesi kenarının elastik kuvveti ve kendi kendine sıkıcı bobin yayının kasılma kuvveti, şaft üzerinde radyal bir sıkma kuvveti üretir ve böylece en iyi sızdırmazlık etkisi elde eder.

RCTCN çift dudak yüksek basınçlı yağ keçesi, küçük dudak deformasyonu ile genel basınca dayanıklı iskelet tasarımına sahiptir ve basınca maruz kalan durumlarda dönen şaftları kapatmak için kullanılır.

Ürün özellikleri ve uygulamaları:

Dönen Şaft Dudak Contaları Kurulum Yapısı ve Gereksinimleri

1. Mil Malzeme: Karbon çeliği ve paslanmaz çelik yaygın olarak kullanılır. Krom kaplama yüksek hızda, HRC40-45'te kullanılır.

2. Dönen şaft ve oluğun tasarımı: Milin yüzeyi pürüzsüzdür ve çapaklar çıkarılır. Spiral işleme izleri bir pompalama etkisi üretecek ve sızmaya neden olacaktır. Yağ keçesi montaj kısmının RA0.1-0.5um'luk bir yüzey pürüzlülüğü ile öğütülmesi önerilir. Ve hız arttıkça daha pürüzsüz hale gelir.

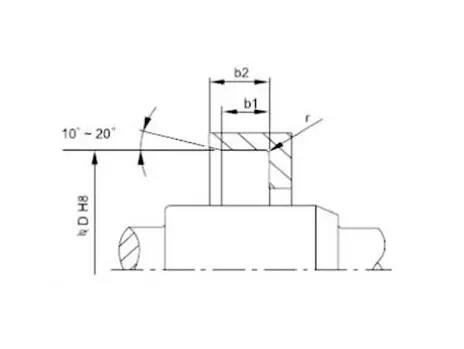

Kurulum ve sökme ihtiyaçları için, şaft ve oluk güdümlü veya yuvarlanmalıdır. Şekil 1 ve 2'de gösterildiği gibi.

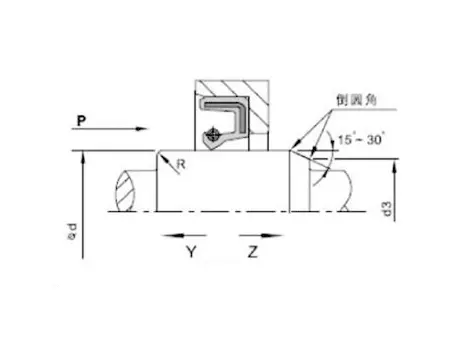

Şekil 1 Groove pah tasarımı

Şekil 2 Dönen şaftın pah tasarımı

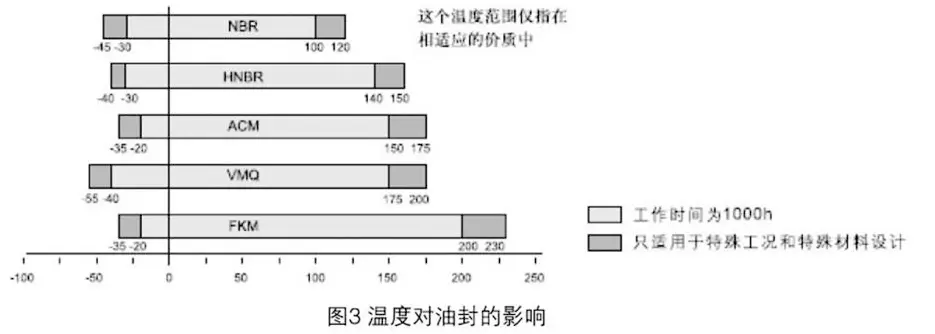

Dönen şaft dudak contalarının sızdırmazlık etkisini etkileyen düzinelerce faktör vardır. Yağ keçesinin kendisinin malzemesi ve yapısına ek olarak, orta, sıcaklık, basınç, yağlama, hız, pürüzlülük vb. Gibi diğer faktörler de sızdırmazlık etkisini doğrudan etkiler ve bu faktörler genellikle birbirleriyle etkileşime girer. Aşağıdaki grafik yalnızca kullanıcı referansı içindir.

Dönen şaft dudak contalarının montajı: Dikkatli kurulum, yağ kağıdının iyi çalışması için bir ön koşuldur.

Kurulum Diyagramı (Boşluk Kurulumu)
Doğru kurulum yöntemi	Uygulanabilir çalışma koşulları	Yanlış Kurulum Yöntemi
	Sadece yağ keçesinin uç yüzü boşluğun uç yüzü ile aynı hizada olduğunda geçerlidir. Presleme cihazı hızlı bir şekilde hareket ettiğinde, yağ keçesi düz yerleştirilmelidir, aksi takdirde basılabilir.
	Yağ keçesinin uç yüzünün boşluğun uç yüzünden daha düşük olması için uygundur. Presleme cihazı daha hızlı hareket ettiğinde, yağ keçesi de iyi konumlandırılabilir. Bununla birlikte, bu tip yapısal fikstürün kendisinin radyal konumlandırması yoktur, bu nedenle düz plakanın eksenel dikeyliği ve presleme cihazının basınç şaftı belirli bir doğruluğa ulaşmalıdır.
	Yağ keçesinin uç yüzünün boşluğun uç yüzünden daha düşük olduğu durum için geçerlidir. Presleme cihazı hızlı bir şekilde hareket ettiğinde, yağ keçesinin doğru şekilde yerleştirilmesini sağlamak gerekir, aksi takdirde basılabilir.
	Sadece basınç ekipmanı olmadan bakım veya basit kurulum koşulları için uygundur. Kurulum işlemi kesinlikle eşit olarak basılamadığından, çeşitli kurulum sorunları kaçınılmaz olarak gerçekleşecektir. Temel olarak, kurulum sırasında radyal sapmayı önlemek, bu da yağ contasının deformasyonuna veya kurulum sırasında duraklamaların neden olduğu yağ keçesi çiftleşme parçasına (dış daire) kauçuk ekstrüzyon hasarına neden olabilir. Bu nedenle, bu kurulum yöntemi genellikle önerilmez.

TC/SC/TB/SB Yağ Salonu:

Kesit şekli	Model	Başvuru	Basınç	Sıcaklık	Hız	Orta	Malzeme
	TC	Sızdırmazlık, toz geçirmez	0.03MPA	-30 ~+160	20m/s	Yağlama yağı, gres	NBR/FKM+Karbon Çeliği
	SC	Sızlanma
	TB	Sızdırmazlık, toz geçirmez		-30 ~+100	25m/s	Su, yağ, gres	NBR+Karbon Çeliği
	SB	Sızlanma
