Döner mil dudaklı contalarGenellikle yağ keçeleri olarak bilinir. Döner yatak yuvalarına monte edilirler ve dönen mile karşı göreceli harekete maruz kalırlar. Metal bir parça yapısal destek sağlarken, bağlama yayı sızdırmazlık dudağına radyal ön yük uygulayarak yağlayıcı sızıntısını ve harici kirletici maddelerin girişini önler.

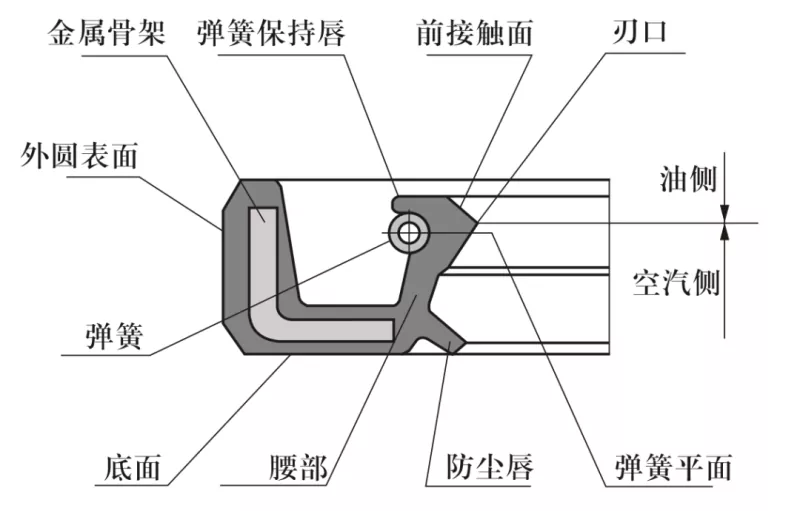

Ortak yağ keçesi kesitlerinin şeması
1. Mil malzemesi: Genellikle karbon çeliği veya paslanmaz çelik. Yüksek hızlı uygulamalar için HRC 40–45 sertliğinde krom kaplama kullanılır.
2. Döner mil ve yatak deliği tasarımı: Mil yüzeyi pürüzsüz ve çapaksız olmalıdır. Spiral işleme işaretleri, sızıntıya yol açan bir pompalama etkisi yaratabilir; bu nedenle contanın takıldığı mil alanının Ra 0,1–0,5 μm yüzey pürüzlülüğüne kadar taşlanması önerilir. Dönme hızı arttıkça daha düzgün bir yüzey elde edilmesi gerekir.
Montajı ve sökmeyi kolaylaştırmak için mil ve yatak deliği, Şekil 1 ve 2'de gösterildiği gibi pahlı veya yuvarlak kenarlı olarak tasarlanmalıdır.

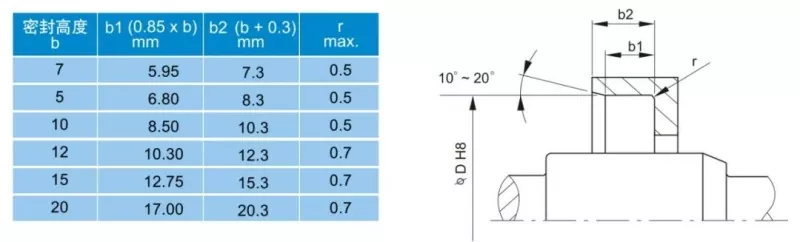

Şekil 1: Muhafaza deliği pah tasarımı

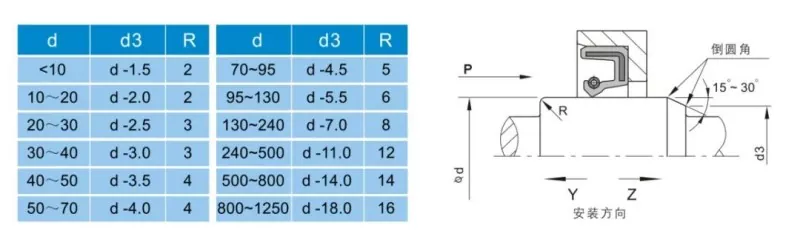

Şekil 2: Döner mil pah tasarımı

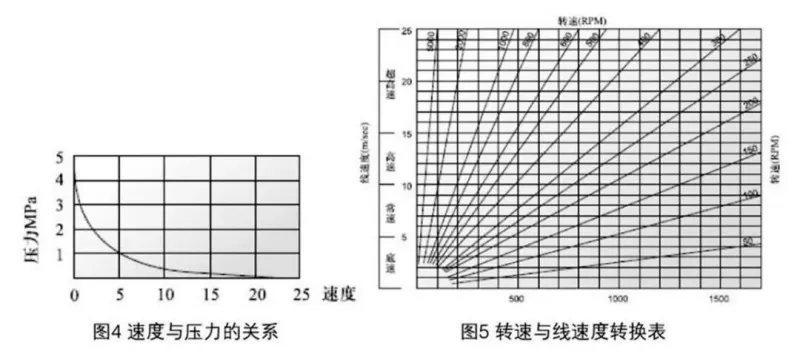

Sızdırmazlık performansını etkileyen çok sayıda faktör vardır. Yağ keçesinin kendi malzemesi ve yapısının ötesinde, ortam, sıcaklık, basınç, yağlama, hız ve yüzey pürüzlülüğü gibi faktörler performansı doğrudan etkiler ve bu faktörler sıklıkla birbirleriyle etkileşime girer. Aşağıdaki çizelgeler kullanıcıya referans olması amacıyla sağlanmıştır.

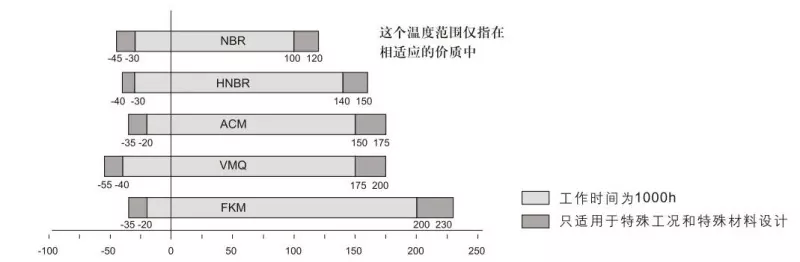

Şekil 3: Sıcaklığın yağ keçeleri üzerindeki etkisi

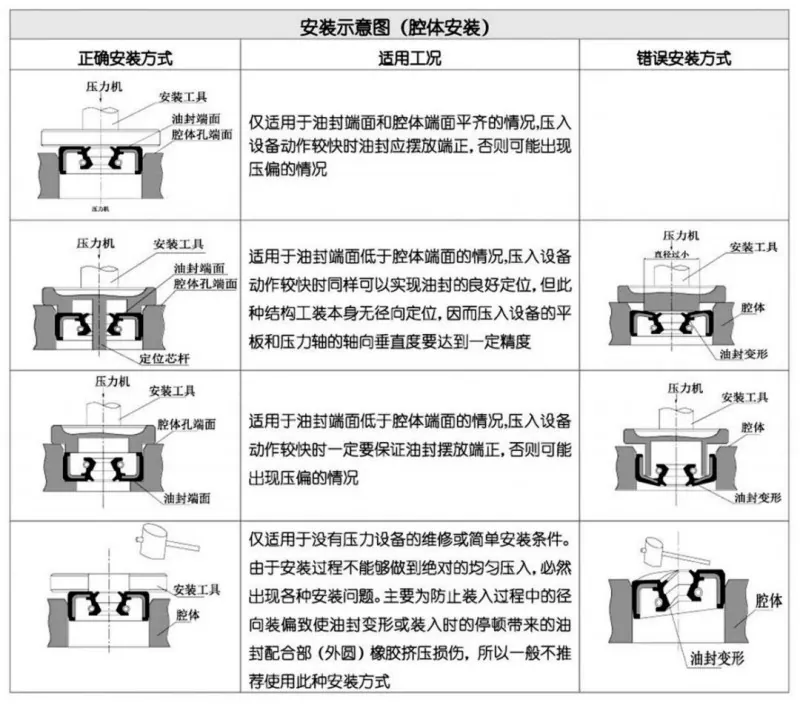

Dikkatli kurulum, yağ keçesinin düzgün çalışması için bir ön koşuldur.
