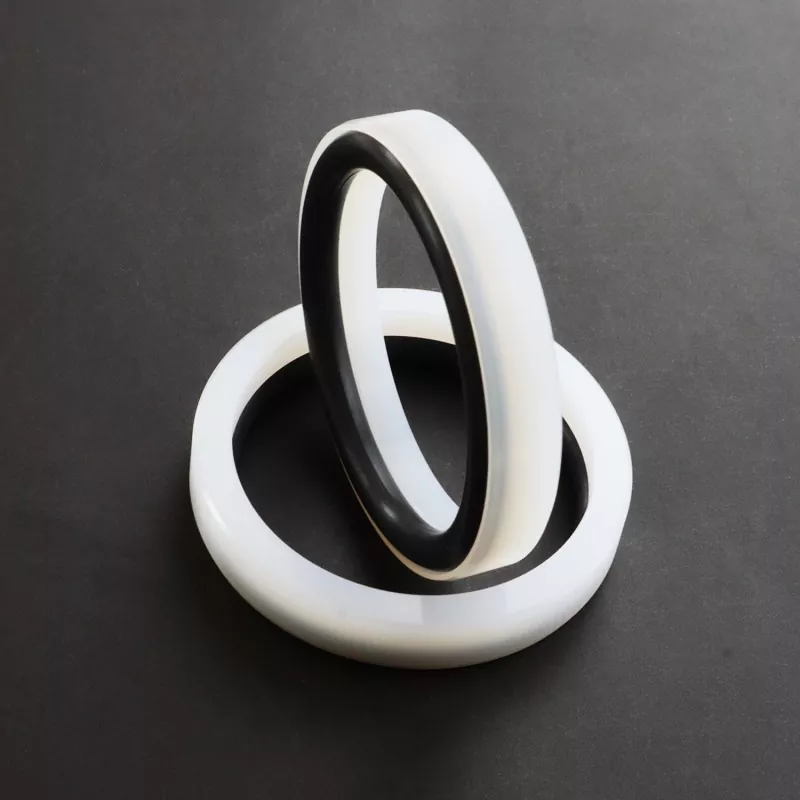

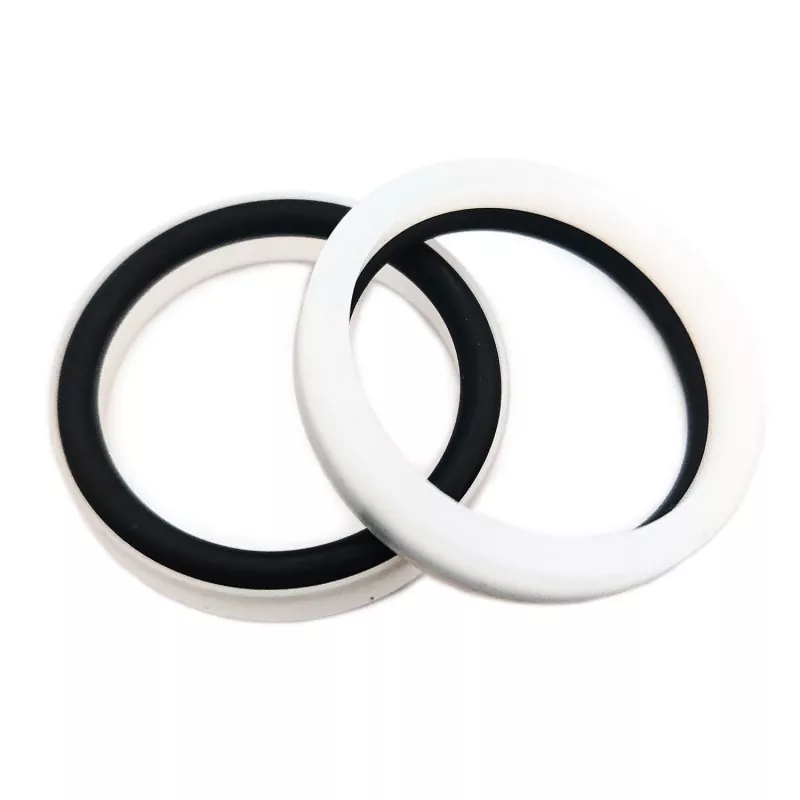

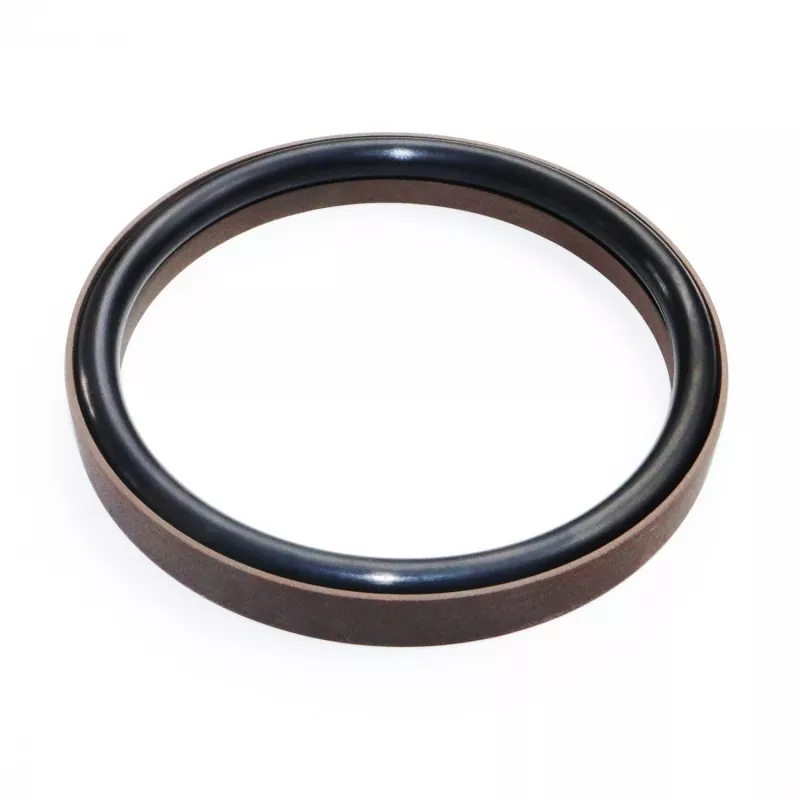

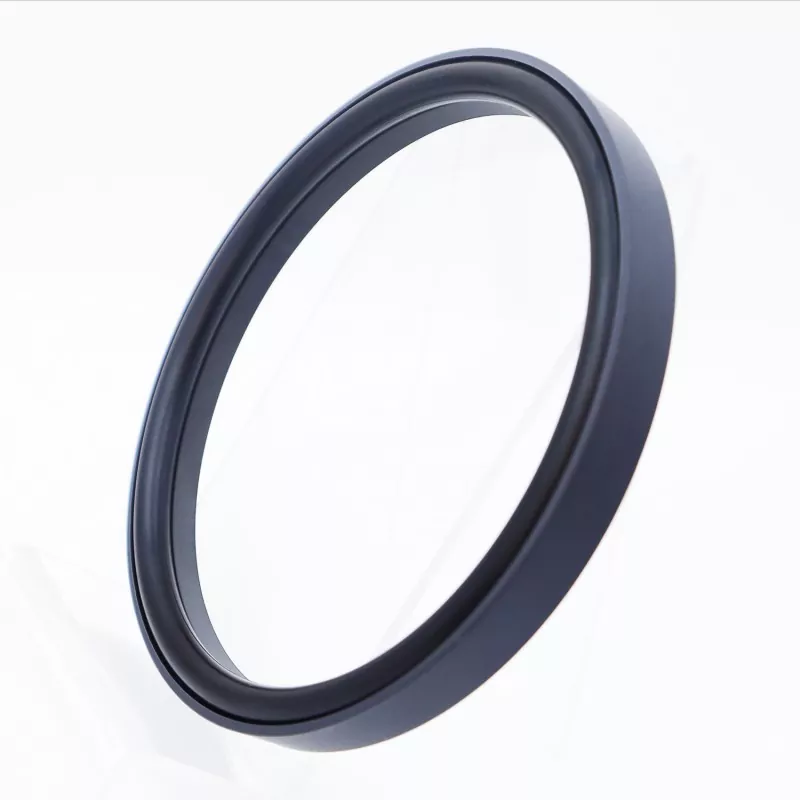

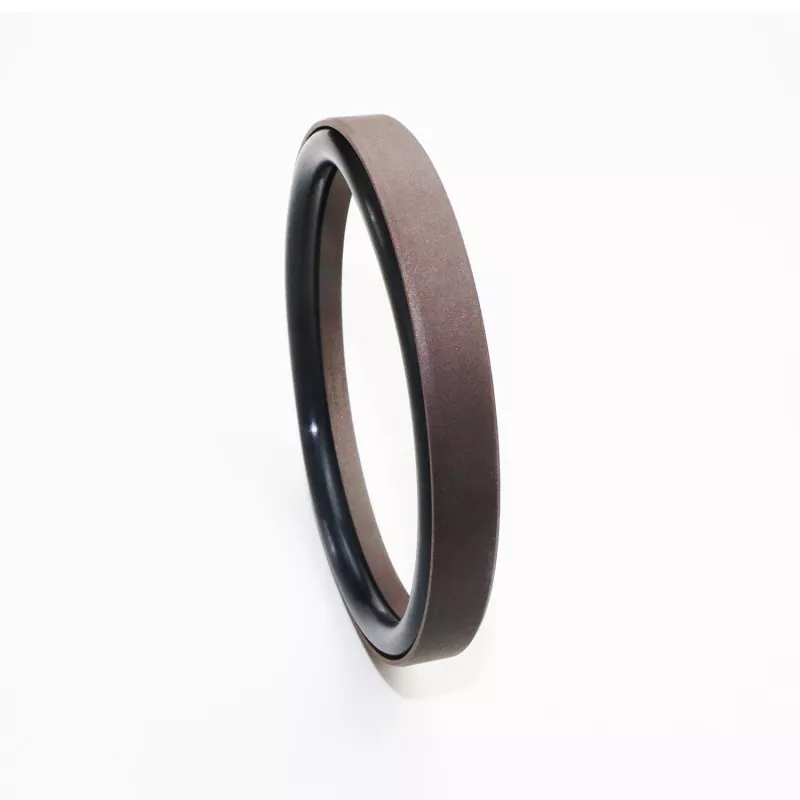

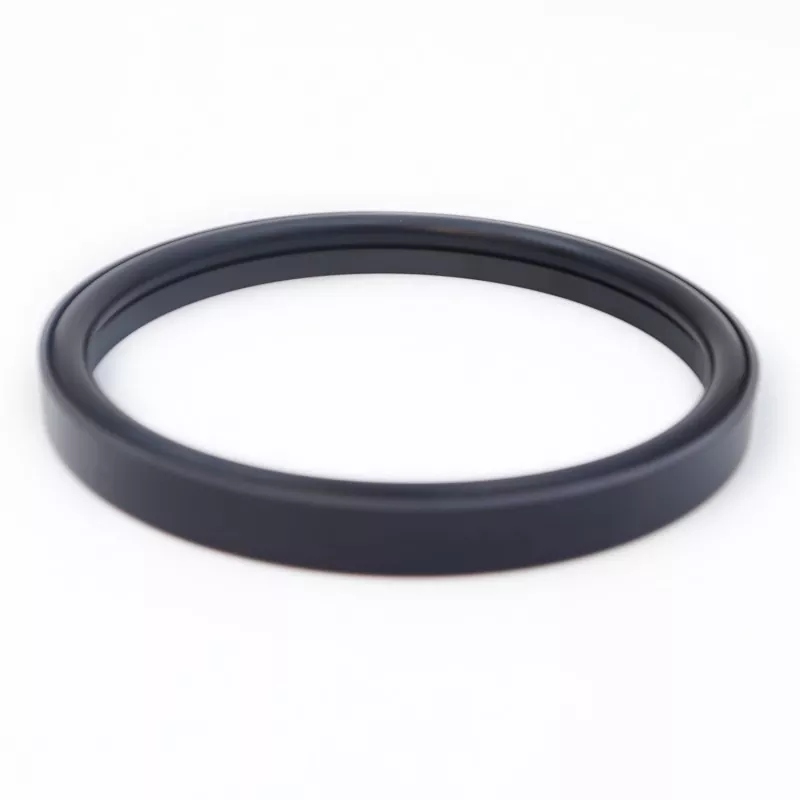

Çubuk için Güçlendirilmiş Kademeli Kombine Conta (ultra yüksek basınç ve su bazlı uygulamalar için tasarlanmıştır), PTFE'den (veya bir PTFE kompozit) yapılmış güçlendirilmiş dik açılı bir sızdırmazlık halkasından ve bir kauçuk O-halkasından oluşur. Kullanılan spesifik O-ringe bağlı olarak (GB1235 standardıyla uyumlu) RC58 ve RC59 serilerinde mevcuttur. Başlangıçta sıfır direnç ve yapışma olmadan düzgün ileri geri hareket sağlayan düşük sürtünme performansı sunar ve yağsız ortamlarda uzun süreli çalışmaya uygundur, böylece ekipman arızası olasılığını önemli ölçüde azaltır ve bakım maliyetlerini düşürür.
Sızdırmazlık halkasının optimize edilmiş kalınlığı sayesinde conta, su veya diğer düşük viskoziteli ortamlarla kullanıldığında bile etkili bir performans gösterir. Güçlendirilmiş sızdırmazlık halkasının yapısal tasarımı aynı zamanda yüksek ve ultra yüksek basınçlara karşı direncini de arttırır. Genellikle bu conta kapalı bir oluğa monte edilemez.
1. Düşük sürtünme: minimum başlatma direnci, düzgün hareket, eşit dinamik ve statik sürtünme ve yapışma-kayma yok;
2. Uzun servis ömrü: yağsız yağlama uygulamaları için uygundur;
3. Yüksek basınçlı ve ultra yüksek basınçlı sistemlerin yanı sıra su gibi düşük viskoziteli ortamların sızdırmazlığı için uygundur;
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız m/s |
Medya |
|
≤200 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Mineral bazlı hidrolik yağlar, yangına dayanıklı sıvılar (HFA/HFB), su vb. |
|
-20 ila +200 (FKM O-ringli) |
1. Uyumlu O-halka malzemeleri şunları içerir: RO1 Nitril Kauçuk (NBR), RO2 Floroelastomer (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3; alternatif malzemeler arasında PTFE2, PTFE4 ve diğer yüksek performanslı plastikler bulunur.
Sipariş Modeli: RC58—80x69,2x10,5—PTFE3—R01
Model - Delik Çapı x Yiv Çapı x Yiv Genişliği | PTFE3 - Modifiye PTFE Malzeme Kodu | R01 - O-ring Malzeme Kodu
Parametre aralığındaki özellikler mevcuttur.
|

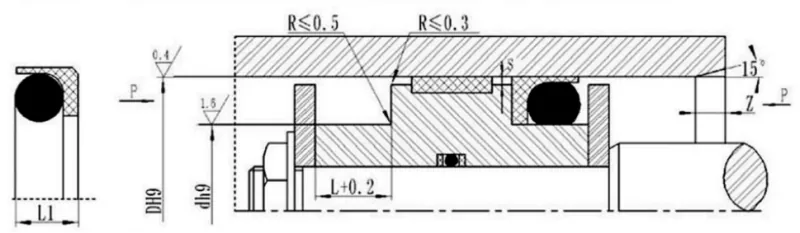

Standart Model DH9 RC58 |
Hafif yük DH9 RC58-Q |
Ağır hizmet DH9 RC58-Z |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Mühür yüksekliği L1 |
Köşe Yarıçapı Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı Yapmak |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Not: >60 MPa basınçlar için conta tabanı alanında H8/f8 uyum toleransı kullanılır; ultra yüksek basınçlı sızdırmazlık için, Smax < 0,05.
GB1235 O-halkalarıyla uyumludur; belirtilen parametre aralığında herhangi bir boyut temin edilebilir.
|
Diyafram aralığı H9 |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Radyal boşluk Smax |
Köşe Yarıçapı Rmaks |
Pah Zmin |
O-halka tel çapı Yapmak |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
