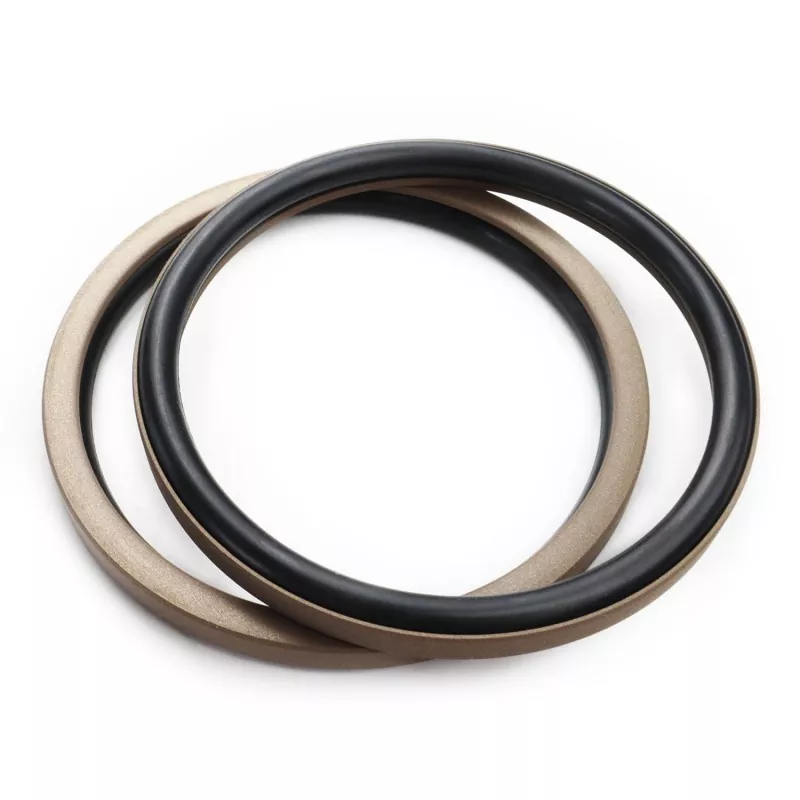

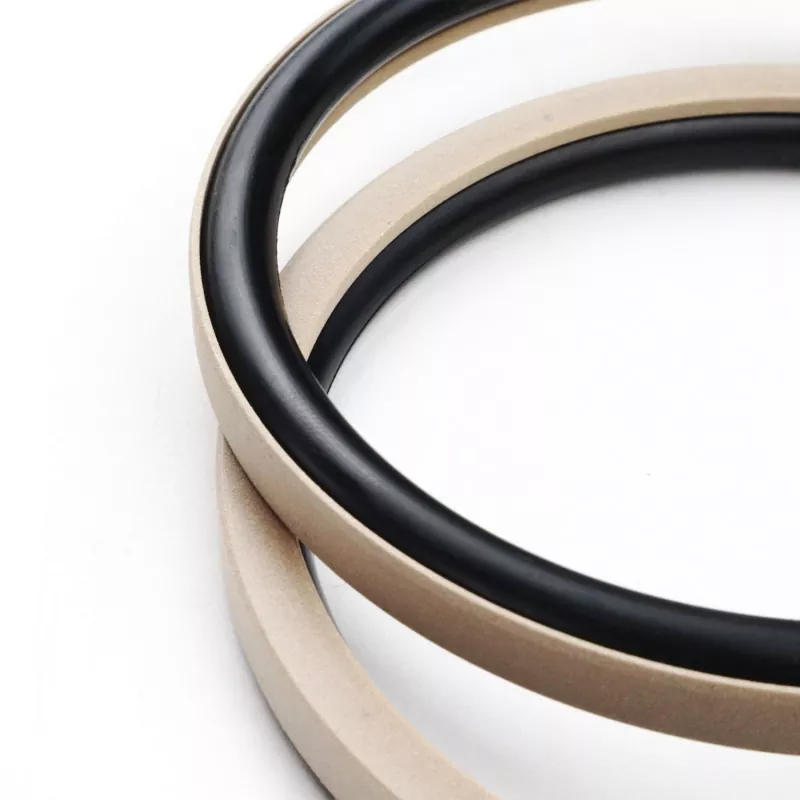

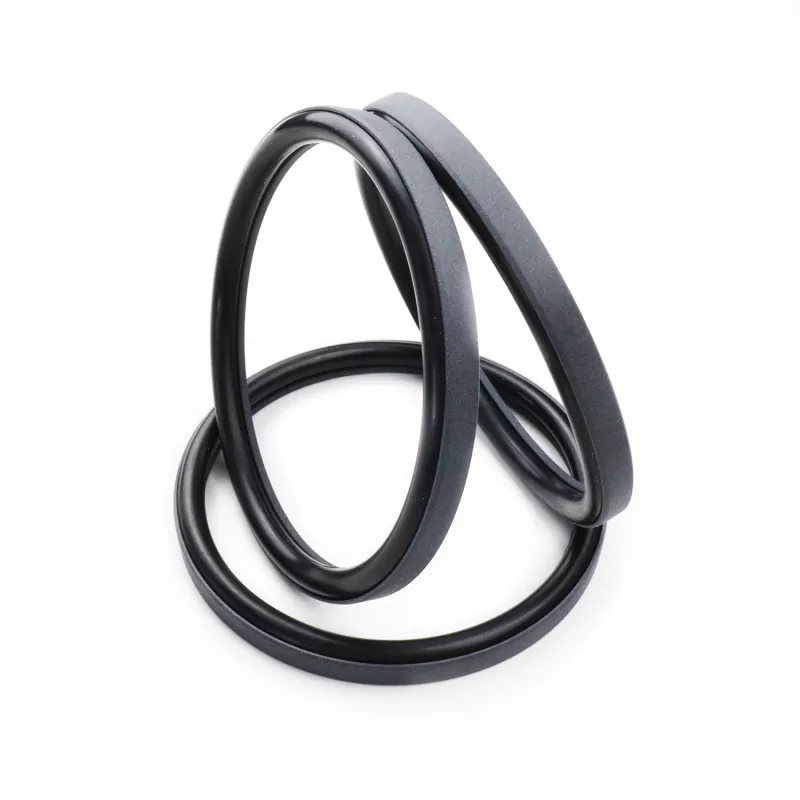

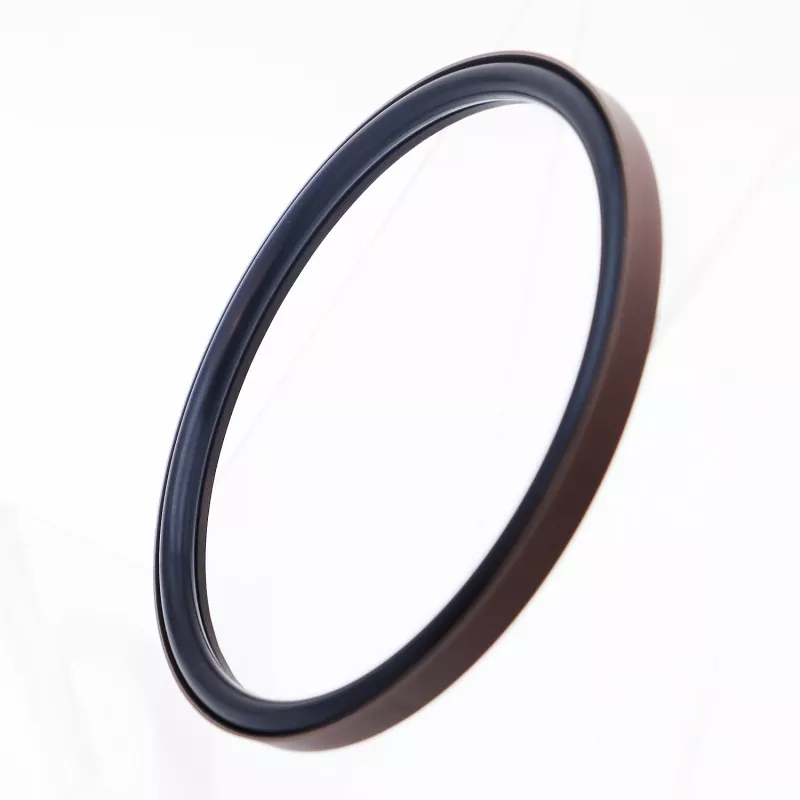

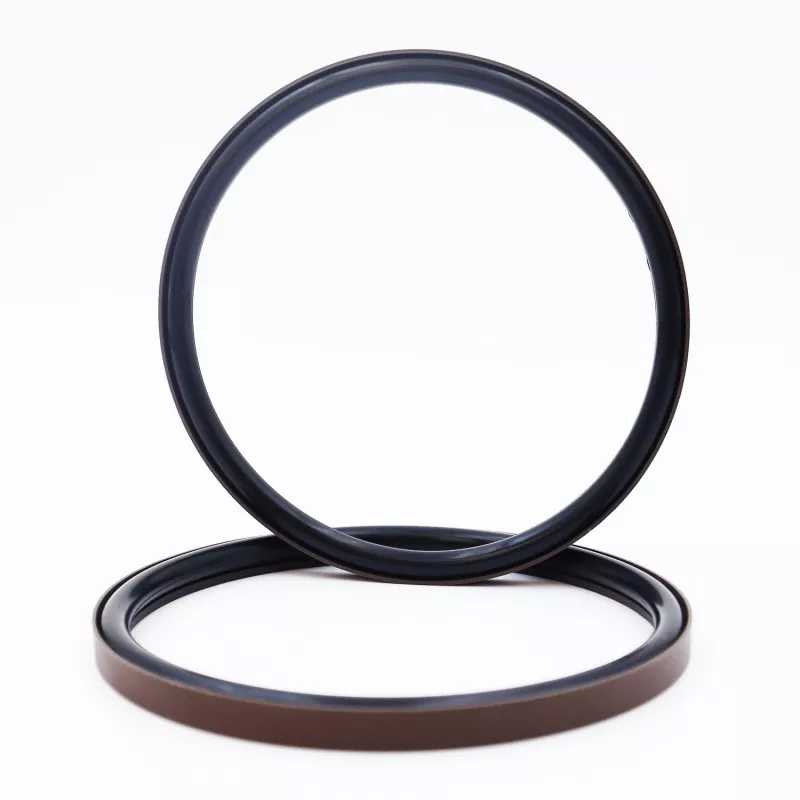

Piston için Dik Açılı Kombine Conta, PTFE'den (veya PTFE kompozit) yapılmış dik açılı bir sızdırmazlık halkasından ve bir kauçuk O-halkasından oluşur; hidrolik ve pnömatik pistonlu uygulamalarda tek etkili sızdırmazlık için tasarlanmıştır. Eşleşen O-halkasına (GB1235 standardına uygun) göre RC51 ve RC52 serisine ayrılmıştır. Dik açılı sızdırmazlık halkası, mükemmel takip telafisi yetenekleri sunan ve üstün sızdırmazlık performansı sağlayan ince dudaklı bir tasarıma sahiptir.
Ürün düşük sürtünme katsayısı ve minimum kopma sürtünmesi sunar. Dengeli dinamik ve statik sürtünme sağlar, "yapışma-kayma" (sarsıntılı hareket) olmadan sorunsuz çalışır, yağsız yağlama koşullarını destekler ve uzun bir servis ömrüne sahiptir.
Kompakt yapısı standart oluklara uyar ve kolay kurulum ve bakıma olanak tanır, bu da onu çeşitli hidrolik silindirlerin piston düzenekleri için ideal bir sızdırmazlık seçeneği haline getirir.
1. Hem hidrolik hem de pnömatik uygulamalar için uygundur;
2. Hem yüksek hem de düşük basınçlı ortamlarda mükemmel sızdırmazlık performansı;
3. Düşük sürtünme, minimum kopma sürtünmesi, düzgün çalışma, dengeli dinamik ve statik sürtünme ve yapışma-kayma yok;
4. Uzun servis ömrü; yağsız yağlama uygulamalarına uygundur;
5. Kompakt tasarım; kurulumu ve bakımı kolaydır;
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız m/s |
Medya |
|
≤70 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Mineral bazlı hidrolik yağlar, yangına dayanıklı sıvılar (HFA/HFB), gazlar vb. |
|
-20 ila +180 (FKM O-ringli) |
1. Birlikte verilen O-halkanın malzemeleri şunları içerir: R01 Nitril Kauçuk (NBR), R02 Floroelastomer (FKM), vb.

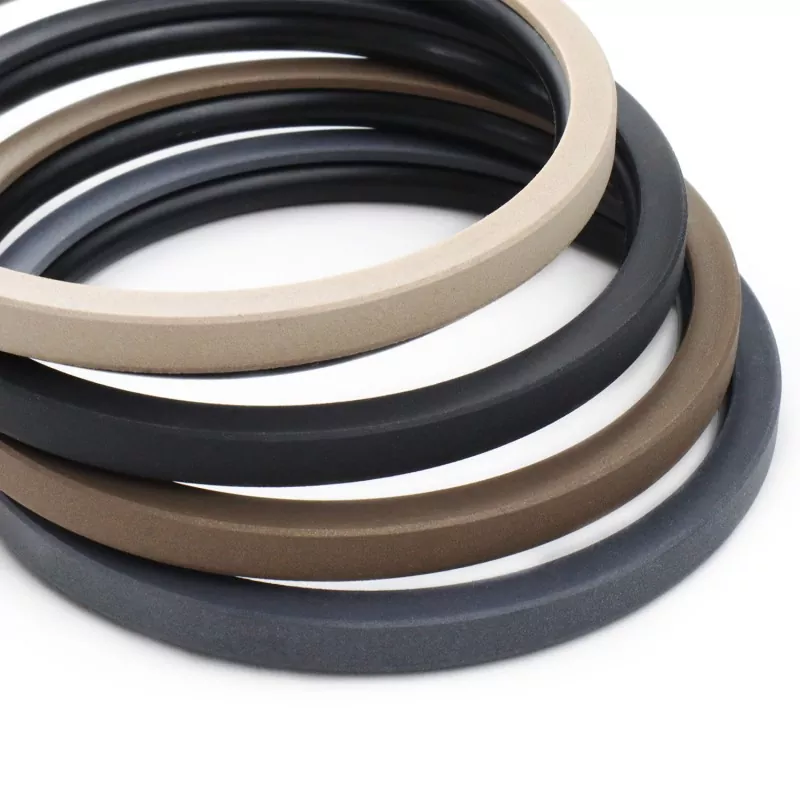

2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3; diğer mevcut seçenekler arasında PTFE2, PTFE4 ve diğer yüksek performanslı plastikler bulunur.
Sipariş Modeli: RC51—80x70x7,6—PTFE3—R01
Model - Silindir Çapı x Yiv Çapı x Yiv Genişliği | PTFE3: Değiştirilmiş PTFE malzeme kodu | R01: O-halka malzeme kodu
Belirtilen aralıklardaki özellikler mevcuttur.
|

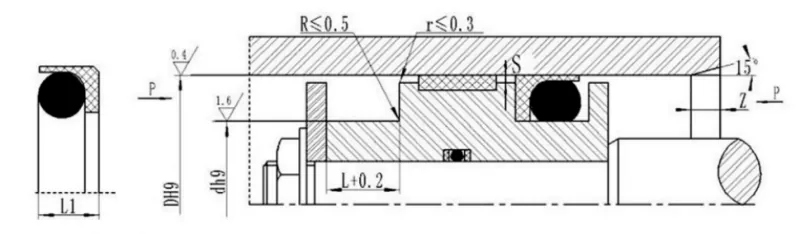

Standart Model DH9 RC51 |
Hafif yük DH9 RC51-Q |
Ağır hizmet DH9 RC51-Z |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Mühür yüksekliği L1 |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Notlar:1. Hafif hizmet serisinin 30 mm'den geniş kapalı oluklara montajı daha kolaydır.
2. Kapalı kanallara montaj konusunda lütfen firmaya danışınız.
3. 40 MPa'yı aşan basınçlar için conta tabanı alanı için H8/f8 uyum toleransını kullanın.
