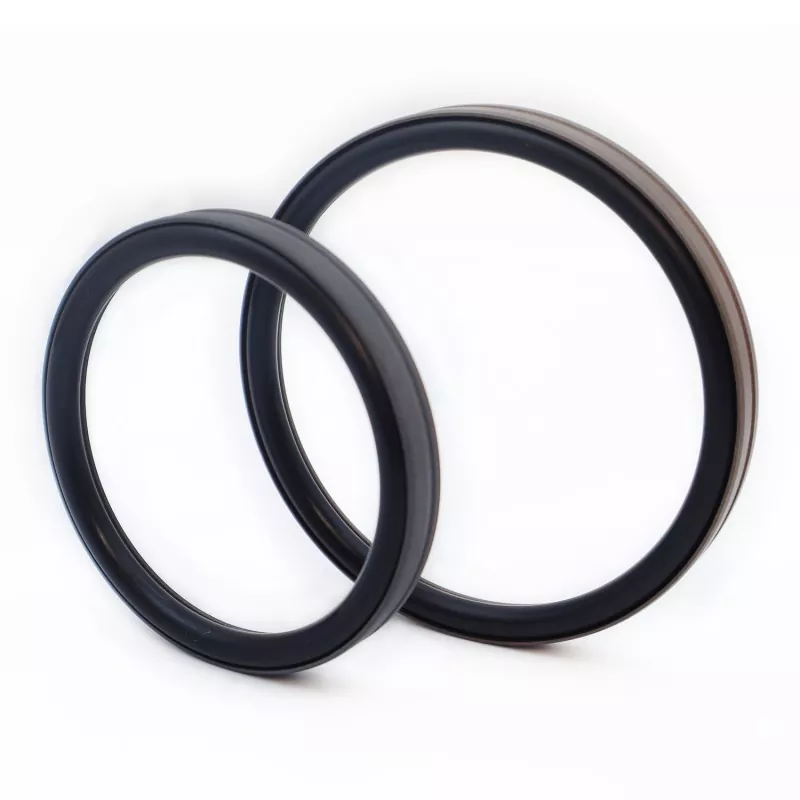

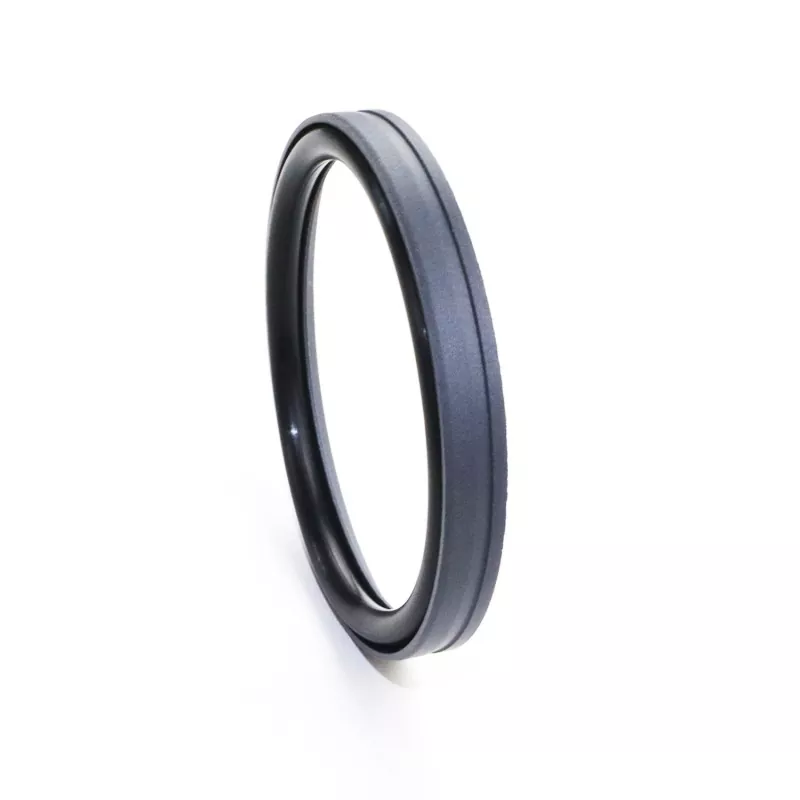

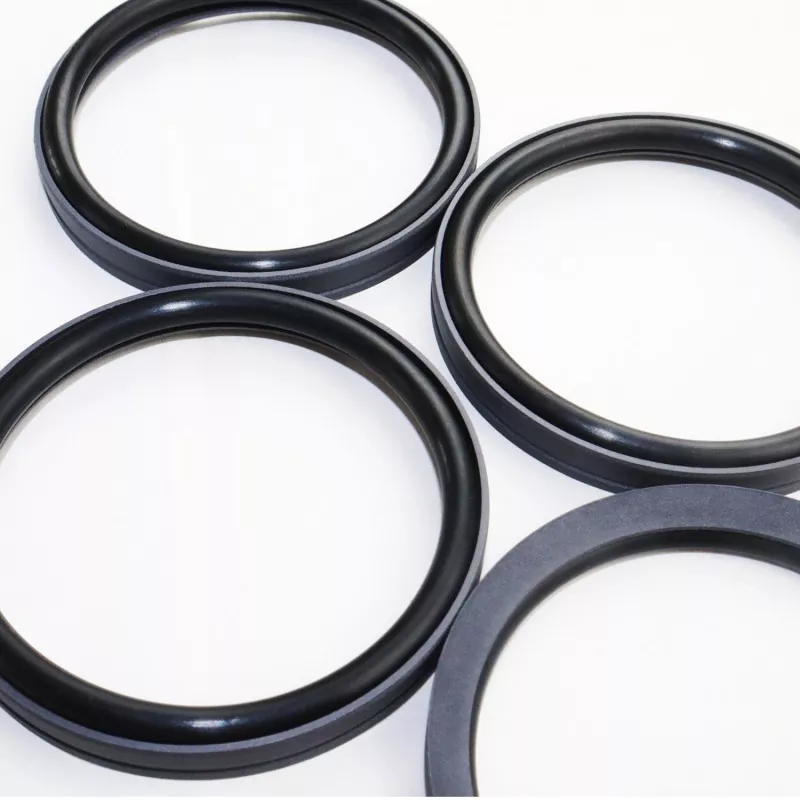

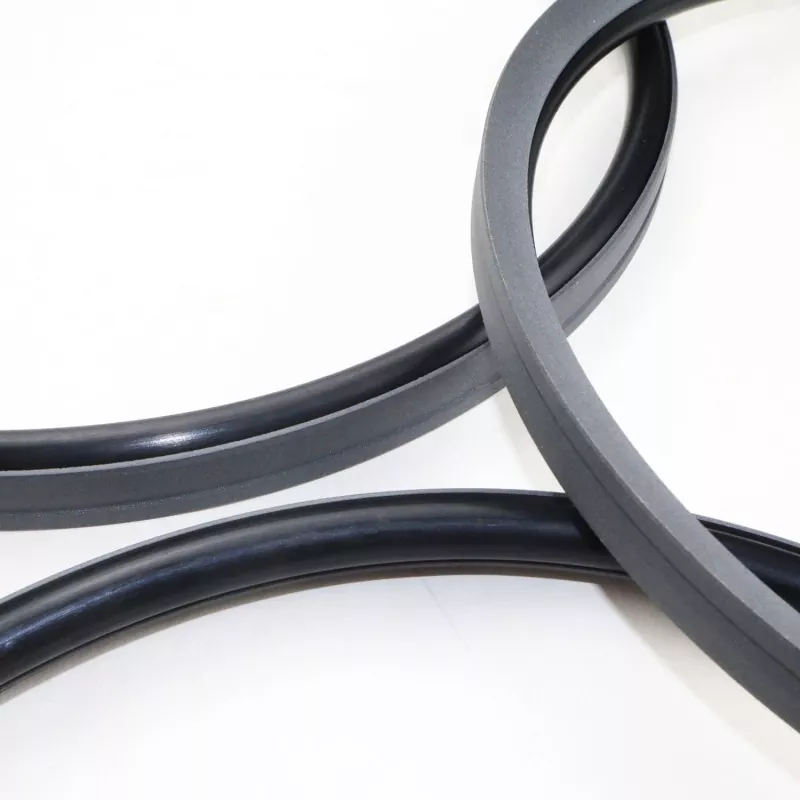

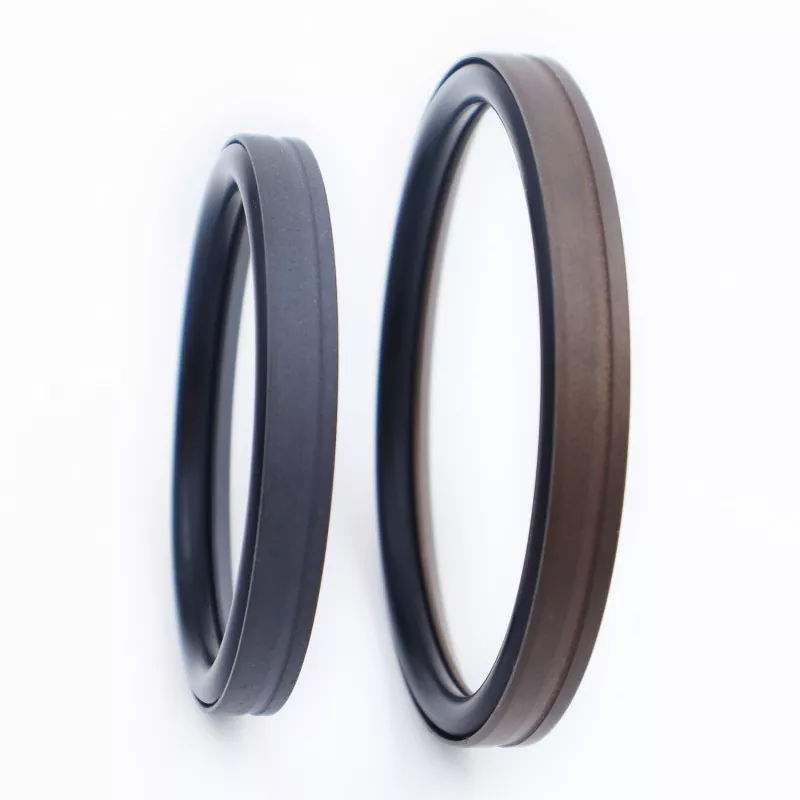

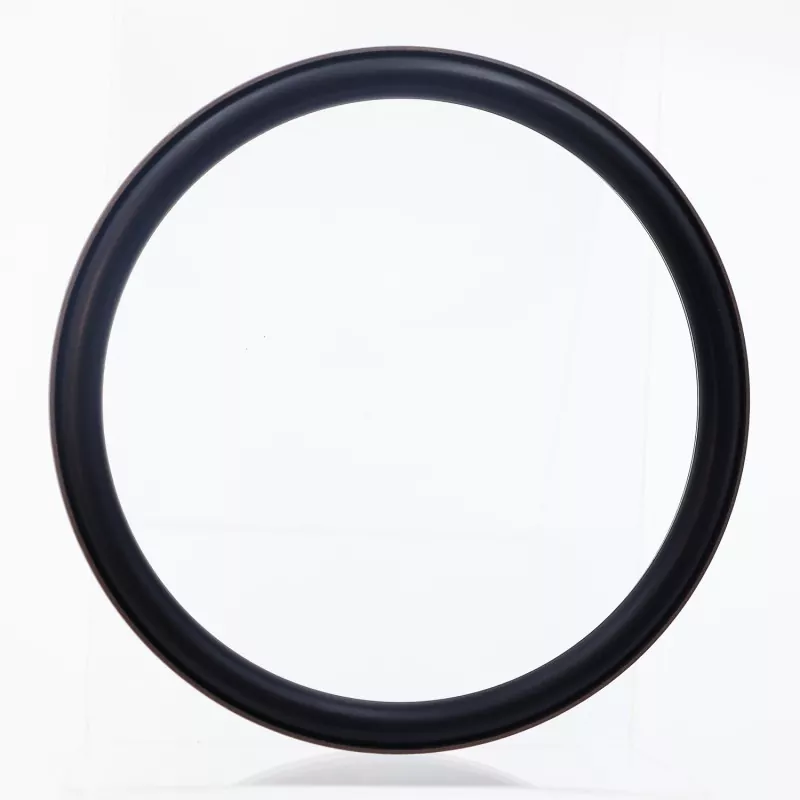

Delik Ayak Tipi Kombine Salmastra, PTFE'den (veya PTFE kompozit) yapılmış ayak şeklinde bir sızdırmazlık halkasından ve kauçuk bir O-halkadan oluşur; hidrolik ve pnömatik pistonlu uygulamalarda tek etkili sızdırmazlık için tasarlanmıştır. Eşleşen O-ringe (GB1235 standardıyla uyumlu) göre RC53 ve RC54 serisine ayrılmıştır. Sızdırmazlık halkasının ince dudaklı tasarımı sayesinde mükemmel takip telafisi ve üstün sızdırmazlık performansı sunar. Hem yüksek hem de düşük basınç koşullarında iyi performans gösterir, "yapışma-kayma" (sürünme) olmadan çalışır, uzun süreli yağsız sızdırmazlığı destekler ve yüksek basınçlı silindir pistonlarında yaygın olarak kullanılır.
Ayak şeklindeki sızdırmazlık yüzeyindeki kama şeklindeki oluk, sürtünmeyi azaltırken sızdırmazlık bütünlüğünü ve kirlenme direncini artırır. Yapısal tasarım aynı zamanda contanın basınç taşıma kapasitesini de artırır. Genellikle kapalı oluklara montaja uygun değildir.
1. Hem hidrolik hem de pnömatik uygulamalar için uygundur;
2. Hem yüksek hem de düşük basınç koşullarında mükemmel sızdırmazlık performansı;
3. Düşük sürtünme, minimum kopma direnci, düzgün hareket, eşit dinamik ve statik sürtünme ve yapışma-kayma yok;
4. Uzun servis ömrü; yağsız yağlama uygulamalarına uygundur;
5. Yüksek basınçlı ve ultra yüksek basınçlı sızdırmazlık için uygundur;
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız m/s |
Medya |
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Mineral bazlı hidrolik yağlar, yangına dayanıklı sıvılar (HFA/HFB), gazlar vb. |
|
-20 ila +180 (FKM O-ringli) |
1. Uyumlu O-halka malzemeleri şunları içerir: R01 Nitril Kauçuk (NBR), R02 Floroelastomer (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3; mevcut diğer malzemeler arasında PTFE2, PTFE4 ve diğer yüksek performanslı plastikler bulunur.
Sipariş Modeli: RC53-80x69.6x9.8-PTFE3-R01
Delik Çapı x Yiv Çapı x Yiv Genişliği | PTFE3: Değiştirilmiş PTFE malzeme kodu | R01: O-halka malzeme kodu
Parametre aralığı dahilindeki herhangi bir boyut mevcuttur
|

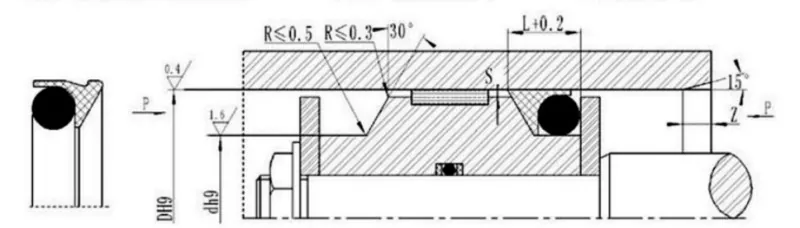

Diyafram aralığı H9 |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı Yapmak |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-halkalarıyla uyumludur; Belirtilen aralıktaki herhangi bir boyut temin edilebilir.
|
Diyafram aralığı H9 |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı Yapmak |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Not: >60 MPa basınçlar için, conta tabanı alanında H8/8 uyum toleransı kullanılır ve ultra yüksek basınç conta açıklığı Smaks <0,05'tir.
