Bu piston kolu kılavuz burcunun tasarımı, mükemmel uyumluluk sağlayan Hunger FI serisi standardına dayanmaktadır. Sipariş için GFI kodlama sistemini (örn. GFI-0360PA) kullanarak seçimi kolaylaştırır. Hidrolik sistemlerde piston kolu kılavuzluğu ve desteği için tercih edilen bir bileşendir; silindir üreticileri bu ürünü seçmeye, numune almaya ve toplu sipariş vermeye davet edilir.
Performans ve Uygulama:GFI kılavuz burcu, piston çubukları için tasarlanmış olup hem destek hem de kılavuzluk sağlar.
Malzemeler:Naylon (PA), Polioksimetilen (POM) ve Politetrafloroetilen (PTFE).
Çalışma Koşulları:Çalışma sıcaklığı aralığı: -55°C ila +255°C (PTFE, 120°C'nin üzerindeki sıcaklıklar için kullanılır).
Tasarım Standardı:Tasarım ve seçim, Hunger FI serisine referans verebilir.
Tanımlama ve Sıralama:GFI kılavuz burcu bir sipariş numarasıyla belirtilir; örnek: GFI-0360PA.
|

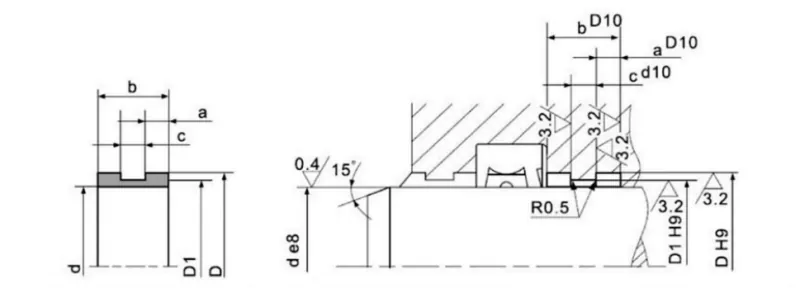

Sipariş Numarası |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
