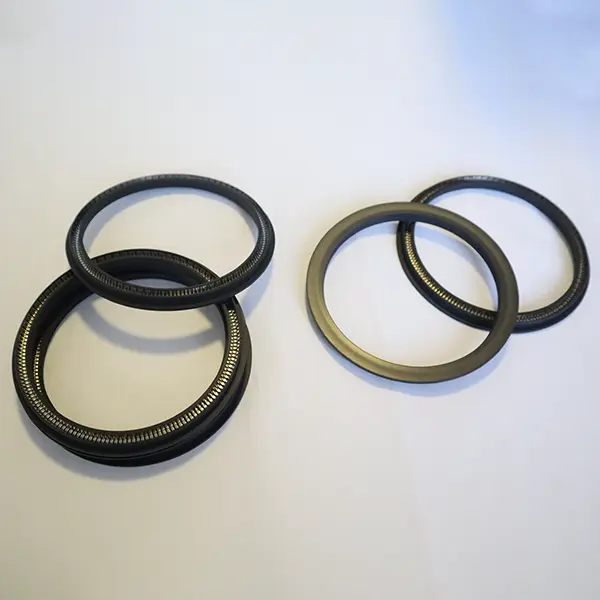

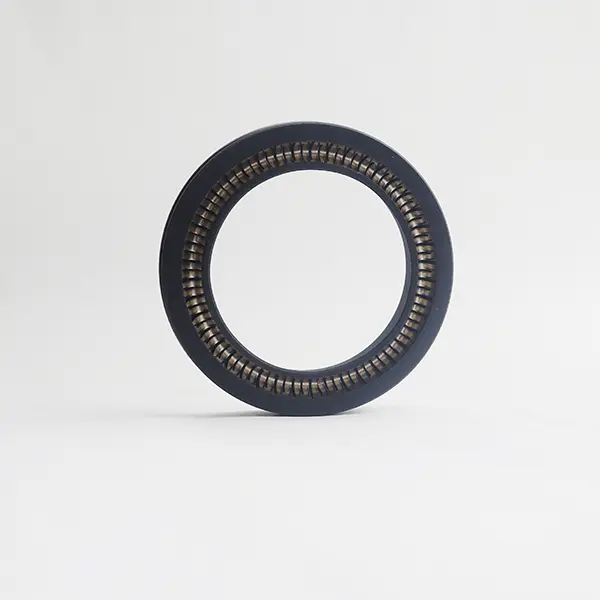

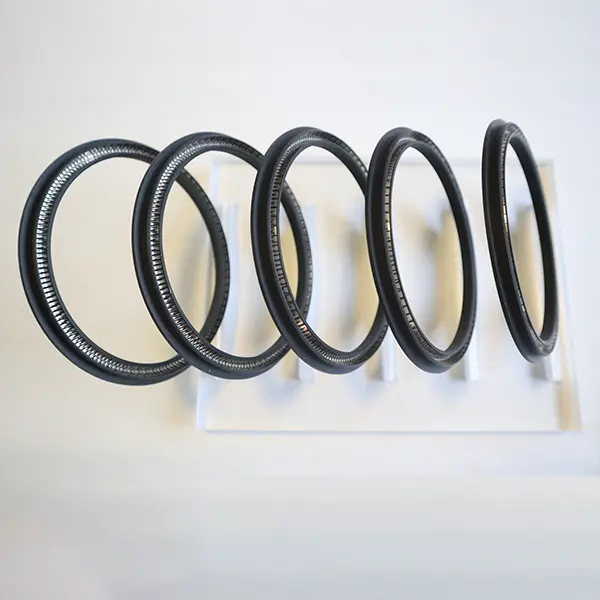

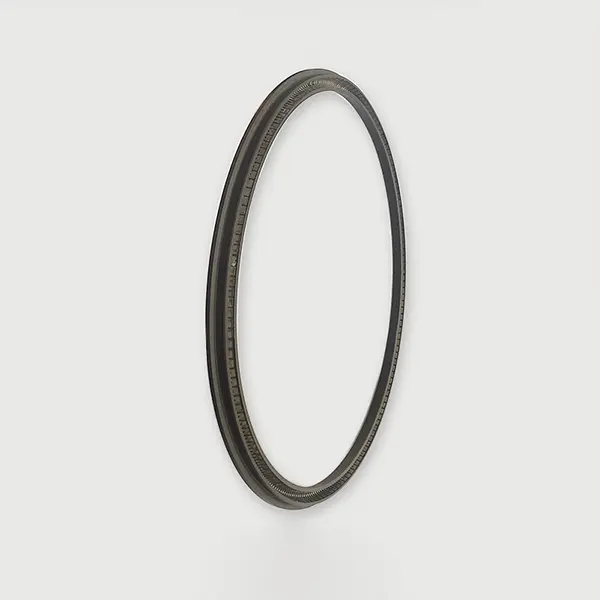

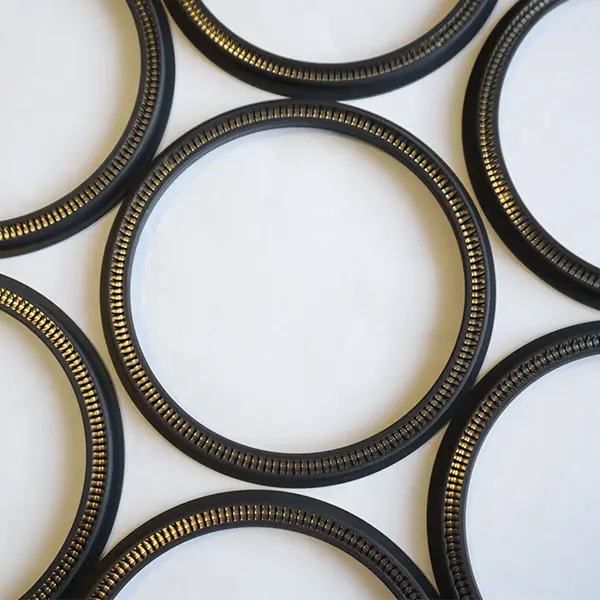

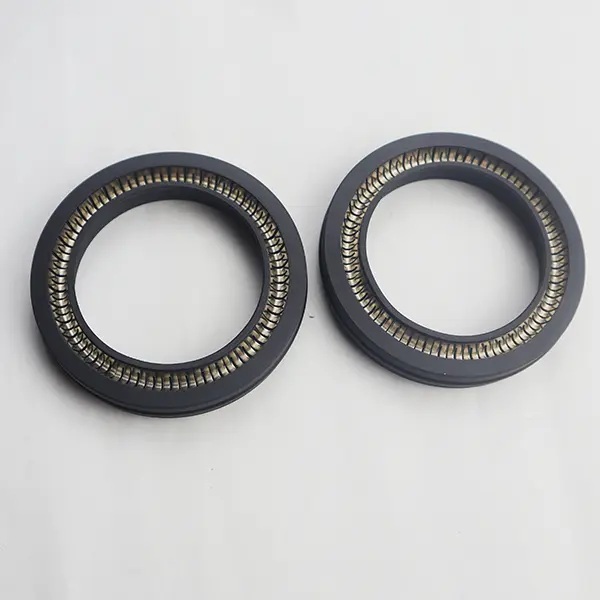

Döner yay kaynaklı mühürler arasında esas olarak iki tip vardır: RC2055 ve RC2056. Ruichen Seals uzun yıllar boyunca mühür ürünlerinin geliştirilmesi ve üretimini inceliyor. Farklı durumlara ve farklı ihtiyaçlara göre, daha ayrıntılı tasarımları mükemmelleştirdi.

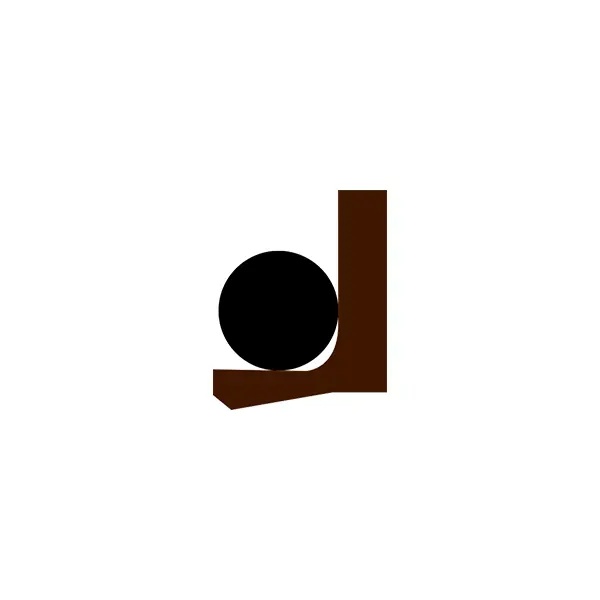

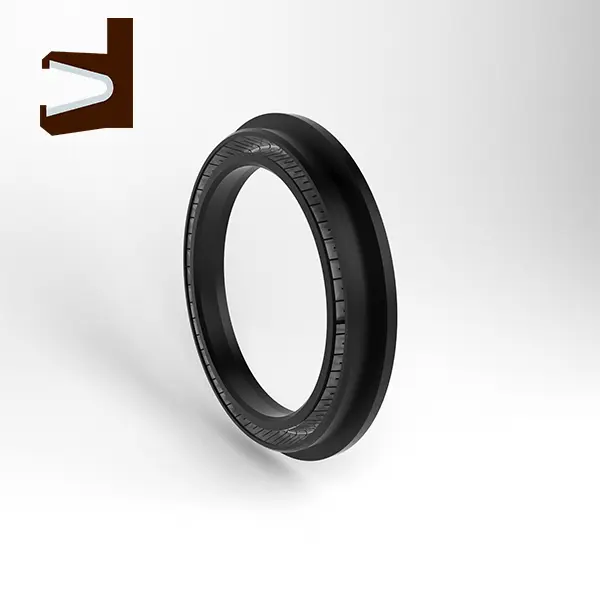

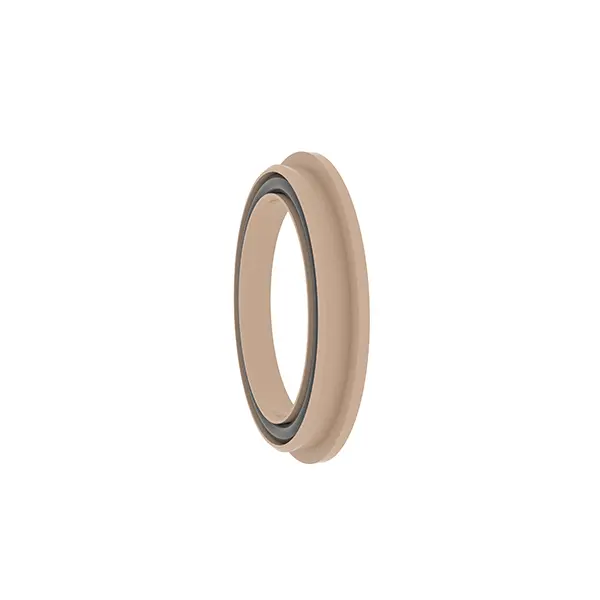

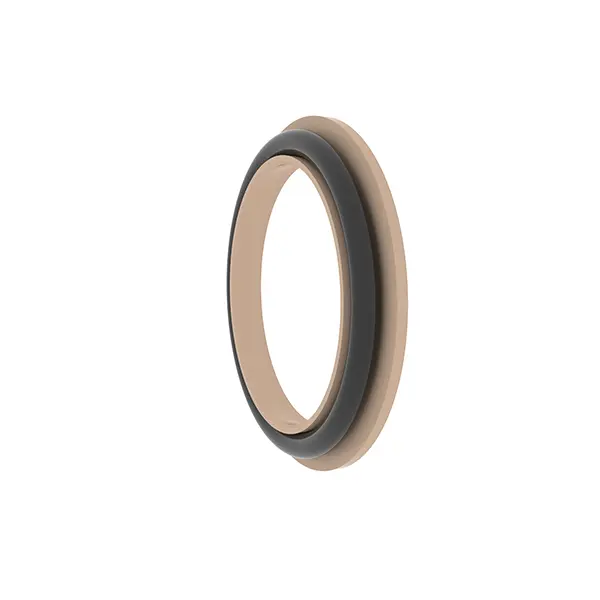

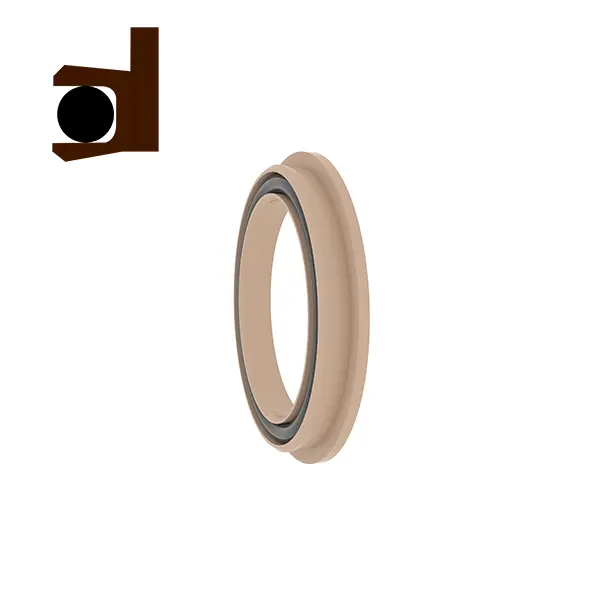

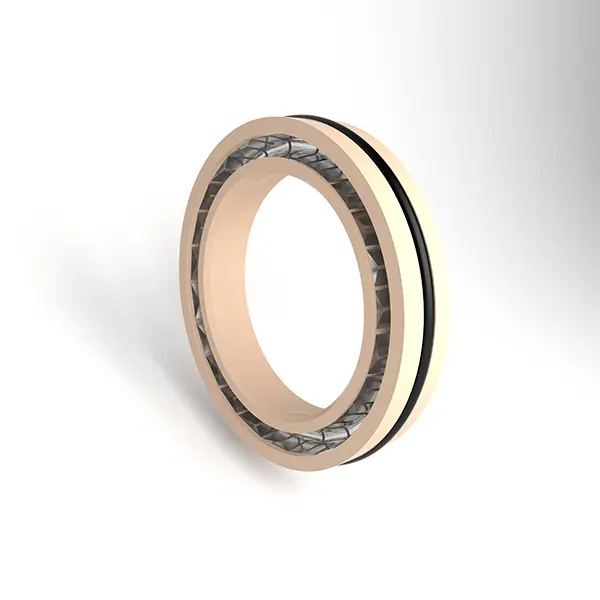

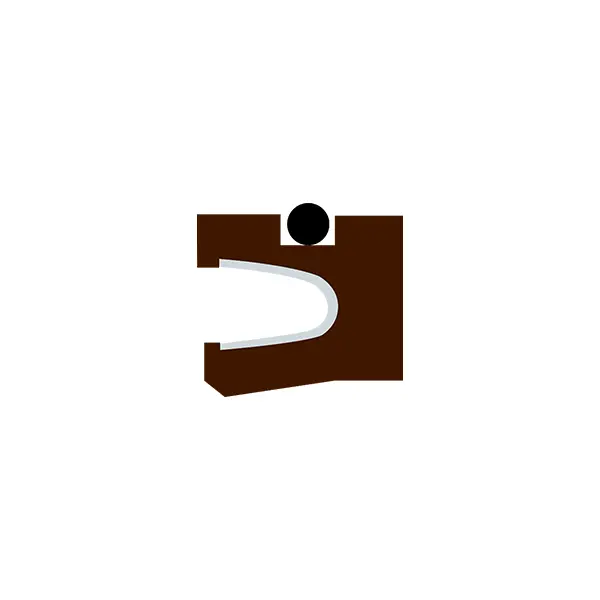

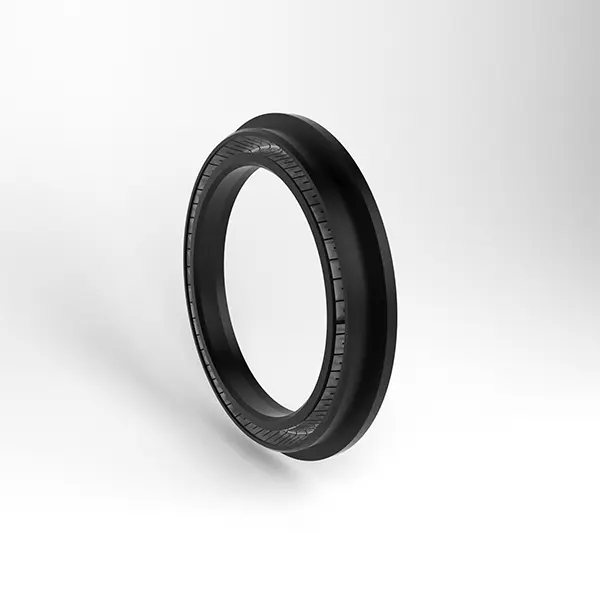

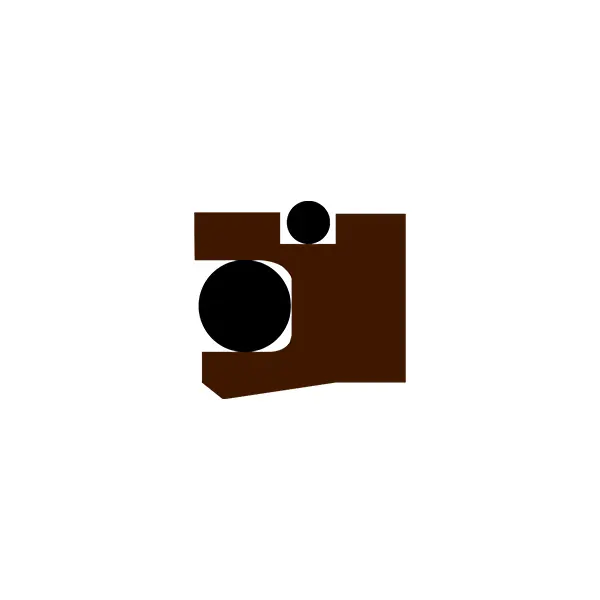

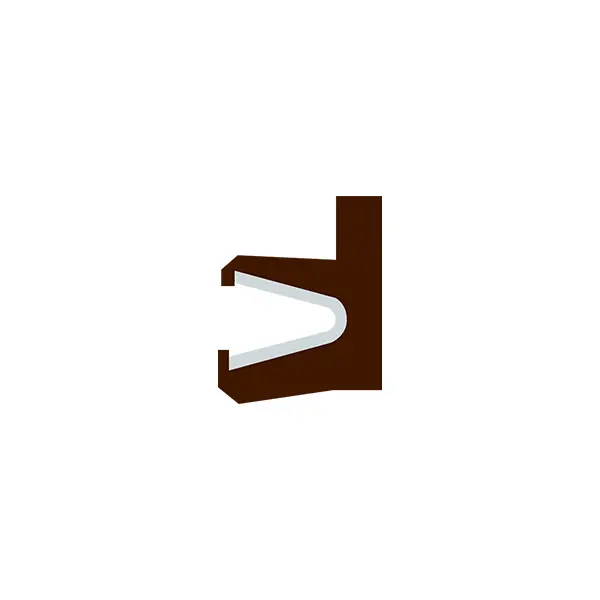

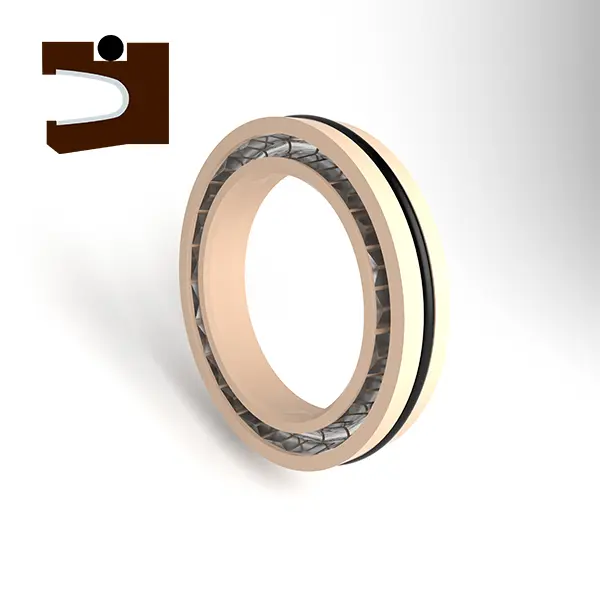

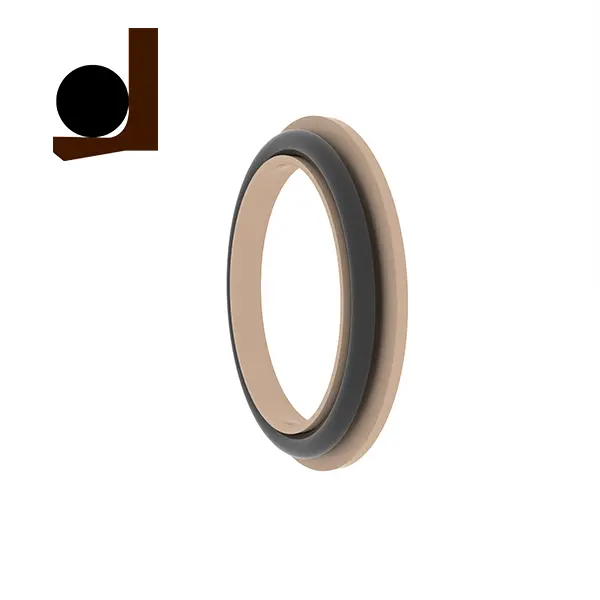

RC2055 döner bir pan-plug contasıdır, RC2055-B döner dişli bir contadır ve RC2055-C döner Y şeklinde bir kombinasyon contasıdır. Üçünün olukları değiştirilebilir. Dönen şaftlara uygulanan tek yönlü basınçlı yüksek fonksiyonlu contalardır. Bunlar arasında, RC2055 döner pan-plug contası paslanmaz çelik yaylar ve yüksek fonksiyonlu plastiklerden oluşur. RC2055-B ve RC2055-C kullanırken, eşleşen elastomer malzemelerini makul bir şekilde seçmek gerekir.

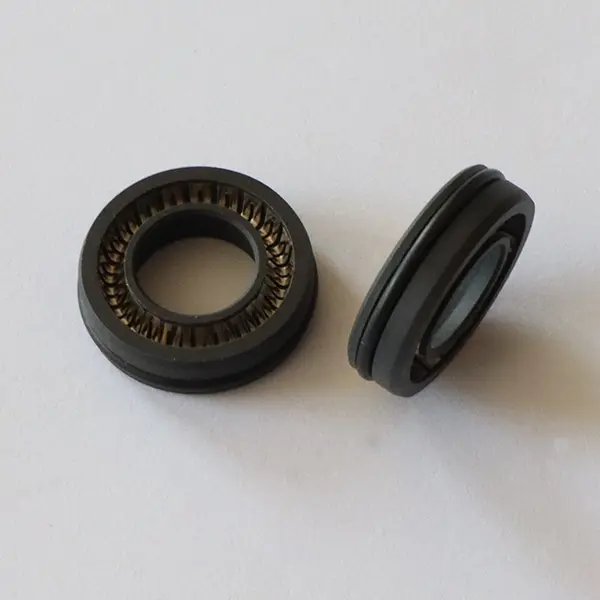

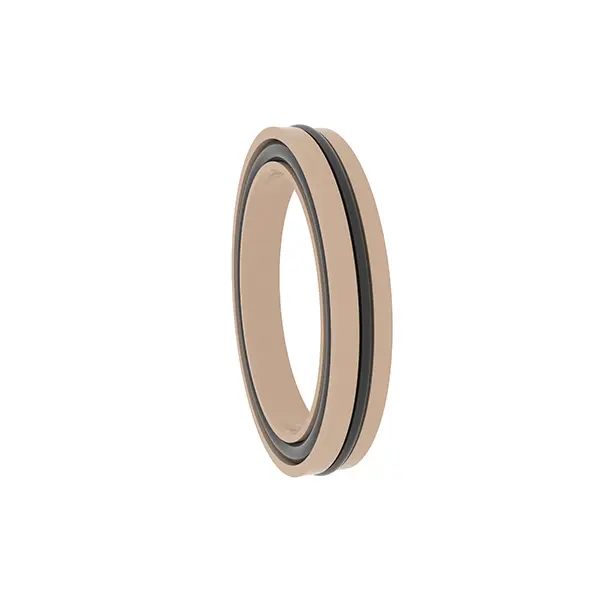

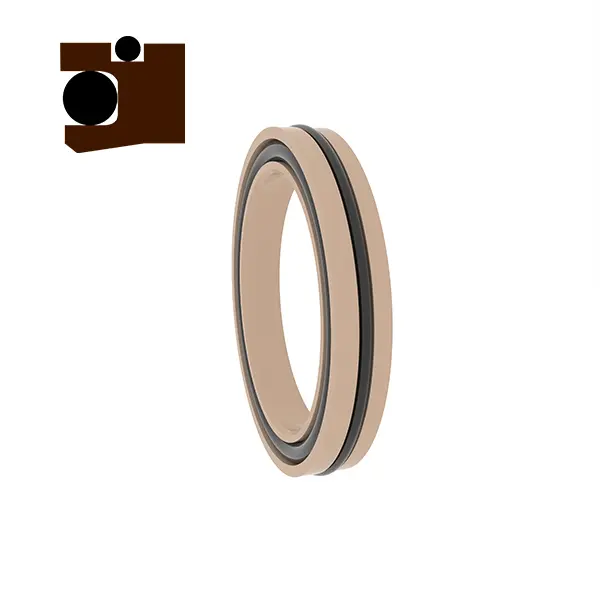

RC2056, döner bir pan-plug contasıdır ve RC2056-B döner Y şeklinde bir kombinasyon contadır. Oluklar da değiştirilebilir. Ayrıca dönen şaftlarda kullanım için de uygundur. Bunlar arasında, RC2056 döner pan-plug contası paslanmaz çelik yaylar ve yüksek fonksiyonlu plastiklerden oluşur. RC2056-B kullanırken ve eşleşen elastomer malzemelerini makul bir şekilde seçmek gerekir.
Ürün özellikleri ve uygulamaları:
Ürün Özellikleri:
Yüksek Performans: Paslanmaz çelik yaylar ve yüksek fonksiyonlu plastikler, mükemmel sızdırmazlık performansı ve dayanıklılığı sağlamak için birleştirilir.
Değiştirilebilirlik: Serideki ürünlerin oluk tasarımı aynıdır, bu da değişebilirlik ve farklı çalışma koşullarına esnek uyum sağlar.
Yaygın olarak uygulanabilir: Farklı endüstriyel ihtiyaçları karşılamak için dönen şaftların tek yönlü basınç sızdırmazlığı için uygundur.
İsteğe bağlı elastomerler: RC2055-B, RC2055-C ve RC2056-B, uyarlanabilirliği artırmak için çalışma koşullarına göre eşleşen elastomer malzemelerinin seçimini destekler.
Uygulama senaryoları:
Dönen şaftların tek yönlü basınç sızdırmazlığı, endüstriyel ekipman, mühendislik makineleri, hidrolik sistemler vb. İçin uygundur.
Petrokimyasallar, enerji ekipmanları, ağır makineler vb.
Teknik Avantajlar:
Paslanmaz çelik yaylar, uzun süreli sızdırmazlık etkisini sağlamak için kararlı radyal kuvvet sağlar.
Yüksek fonksiyonlu plastikler ve elastomer malzemelerinin kombinasyonu yüksek basınç ve yüksek hızlı çalışma koşulları için uygundur.
Yok değişebilir tasarım kurulum ve bakımı basitleştirir ve kullanım maliyetini azaltır.
Kullanım Önerileri:
Belirli çalışma koşullarına göre uygun mühür modelini ve elastomer malzemesini seçin.
Mühürün hasar görmesini önlemek için kurulum sırasında oluğun temiz olduğundan emin olun.
RC2055
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Hemen hemen tüm sıvı ve gaz medyası |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri seçilebilir: RO1 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb.
3. Paslanmaz Çelik Yay: V şeklinde yay.
Sipariş örneği
RC2055- 40-PTFE4+V Şaft Çapı 40, Sızdırmazlık Halkası Malzemesi PTFE4'tür, Paslanmaz Çelik Yay V şeklinde Yaydır
RC2055-B-40-PTFE4+R02 Mil çapı 40, Sızdırmazlık halka malzemesi PTFE4'tür, O-Ring eşleşmesi flororubber
RC2055-C-40-PTFE4+R02 Mil çapı 40, Sızdırmazlık halka malzemesi PTFE4'tür, O-Ring eşleşmesi flororubber

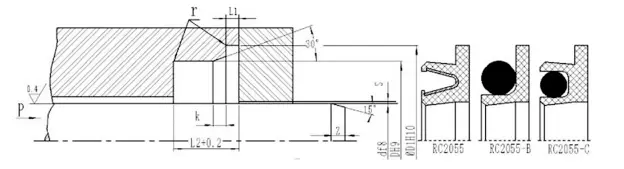

Spesifikasyon Parametre Tablosu (parametre aralığı içindeki tüm özellikler mevcuttur)
| Çubuk çapı D F8 | Oluk çapı DH9 | Oluk çapı D1H10 | Kenar derinliği L1 | Oluk genişliği L | İçe Aktar K K | Radyal temizlik S MAX | Pah uzunluğu | R maksimum | |
| 10mpa | 20MPA | ||||||||
| 5 ~ 19.9 | d+5 | d+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | d+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | d+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | d+14 | d+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Not: Dönen şaftın yüzey sertliğinin HRC ≥ 58 olması önerilir.

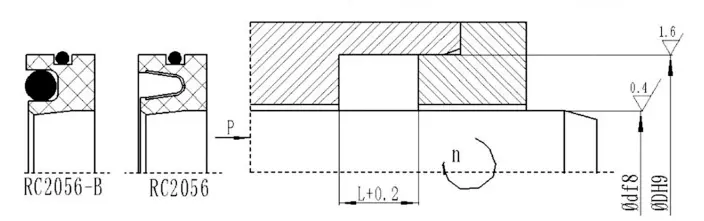

RC2056
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Hemen hemen tüm sıvı ve gaz medyası |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri seçilebilir: RO1 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb. 3. Paslanmaz Çelik Yay: V şeklinde yay.
Sipariş örneği
RC2056-40*62*8-PTFE4+V D*D*L, sızdırmazlık halka malzemesi PTFE4'tür ve paslanmaz çelik yay V şeklinde bir yaytır RC2056-B-40*62*8-PTFE4+R02 D*D*L, sızdırmazlık halka malzemesi PTFE4'tür ve eşleşen O-ring flororubber
