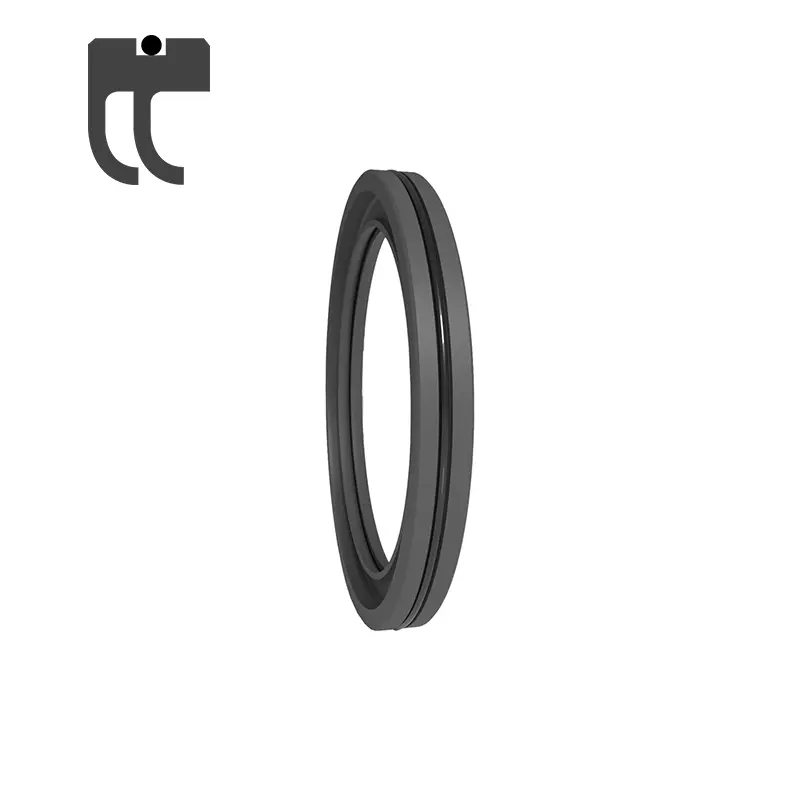

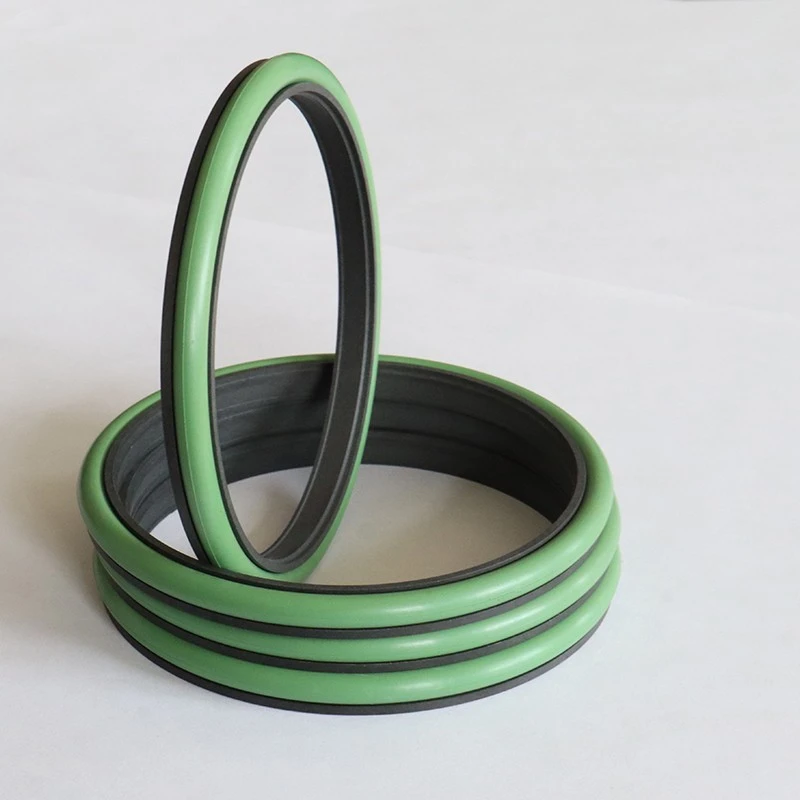

Yüksek basınçlı döner contalar serimiz, hidraülik, pneumatik ve su basıncı ortamlarında pistrokasyon ve rotary hareketi için tasarlanmış RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RC2054, RCX17, RCX18, RC2057 dahil olmak üzere çeşitli yüksek performanslı ürünleri kapsar.

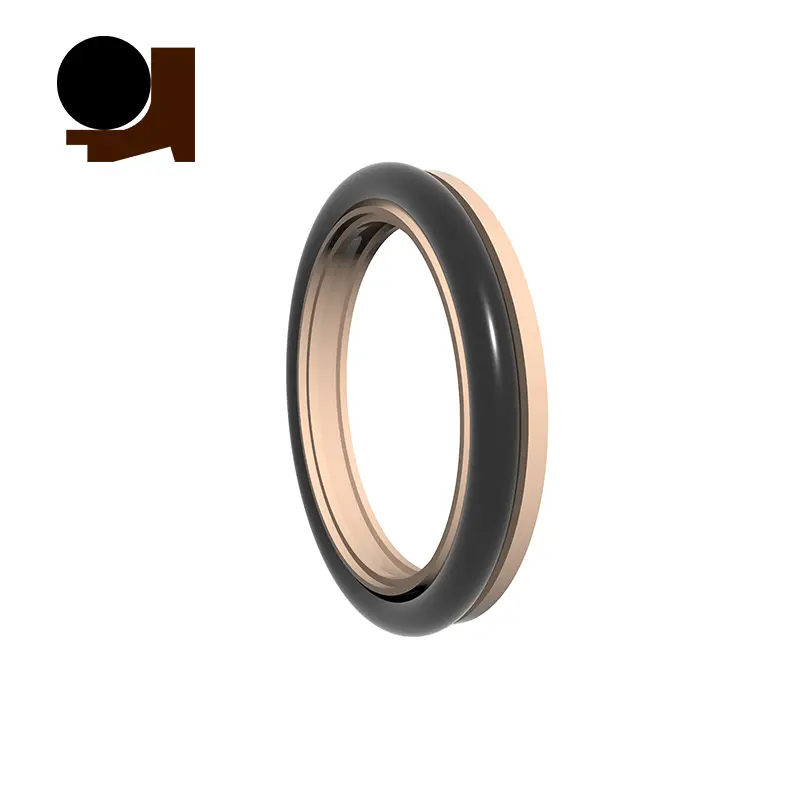

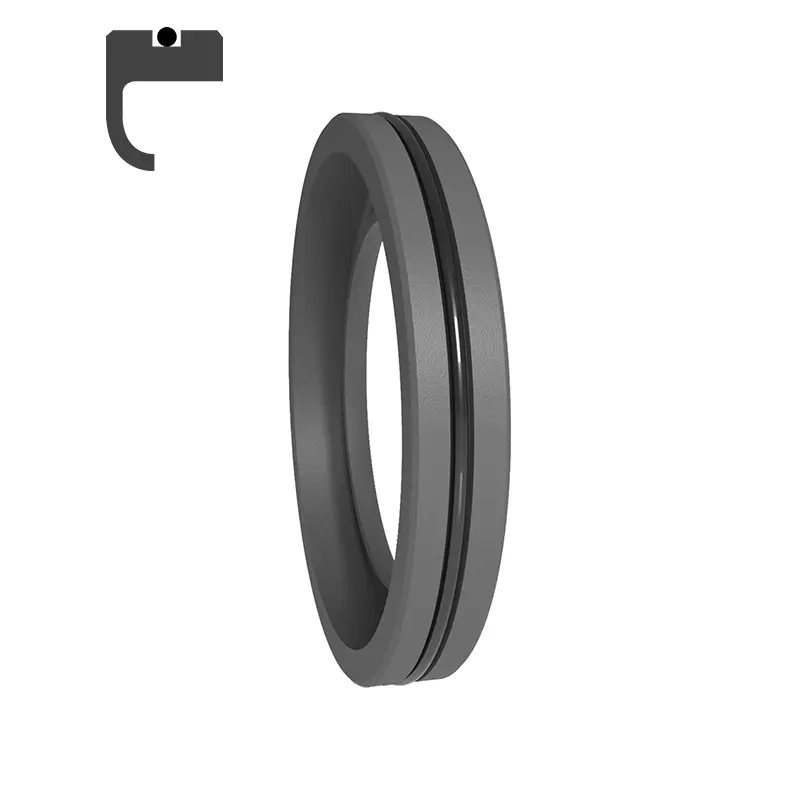

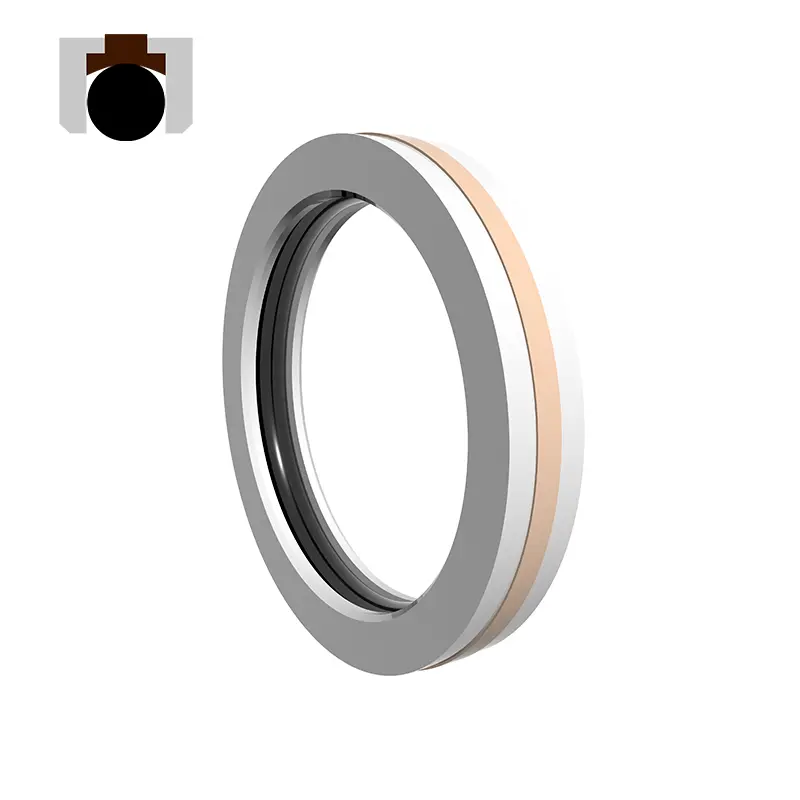

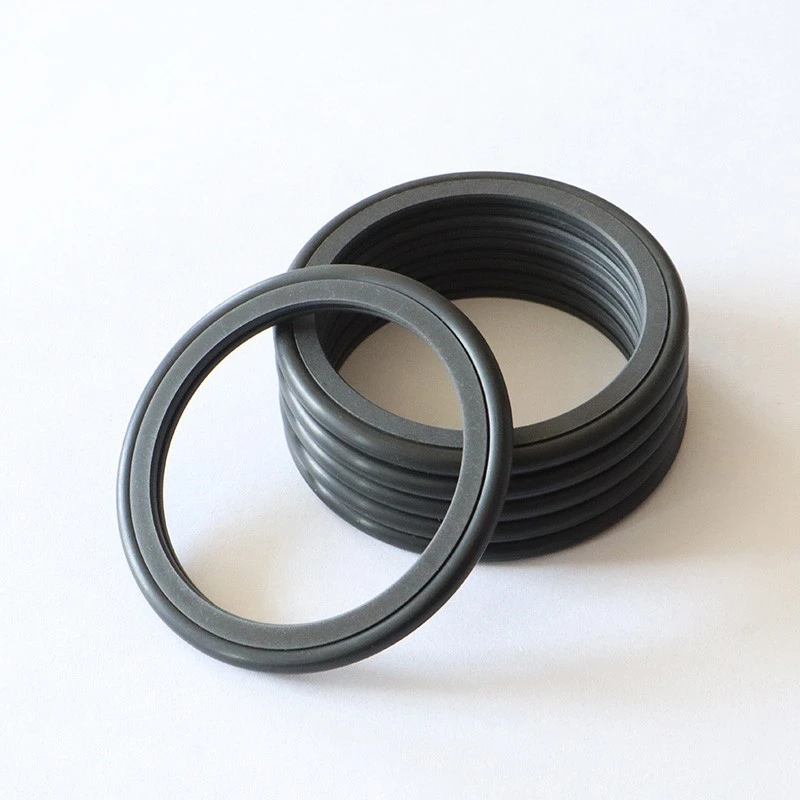

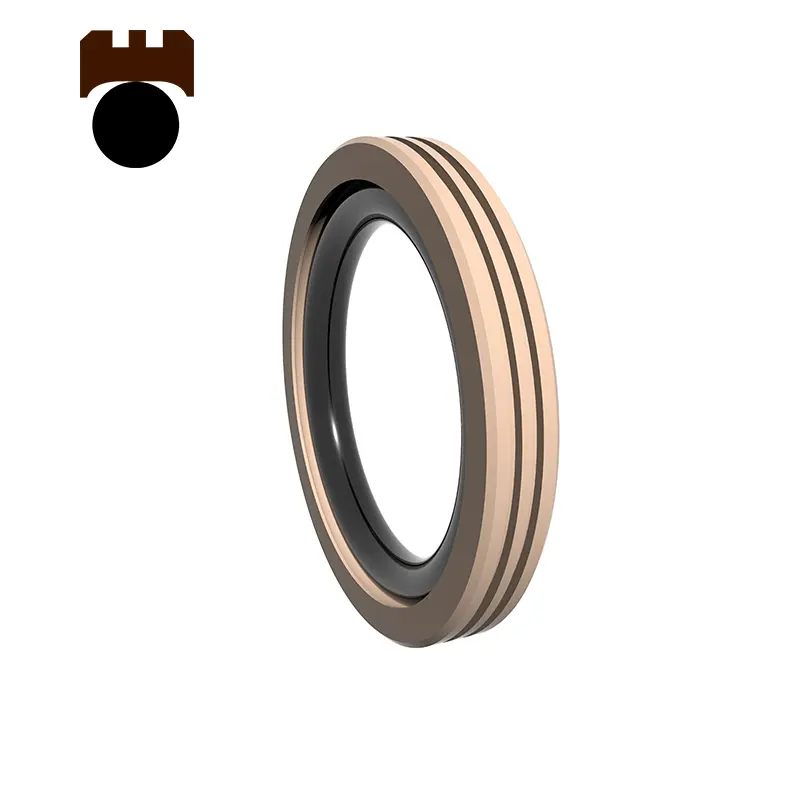

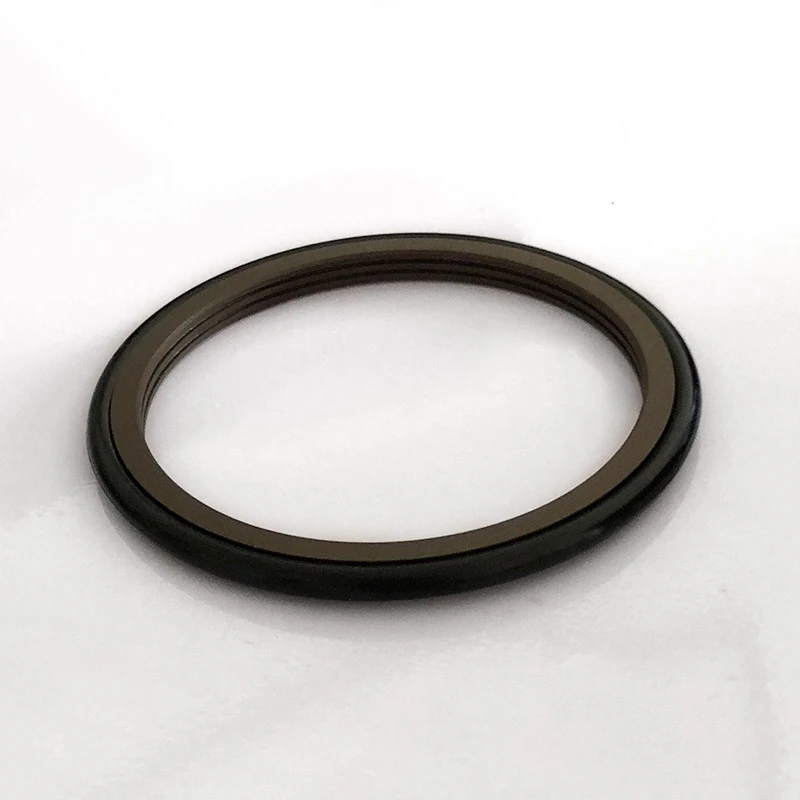

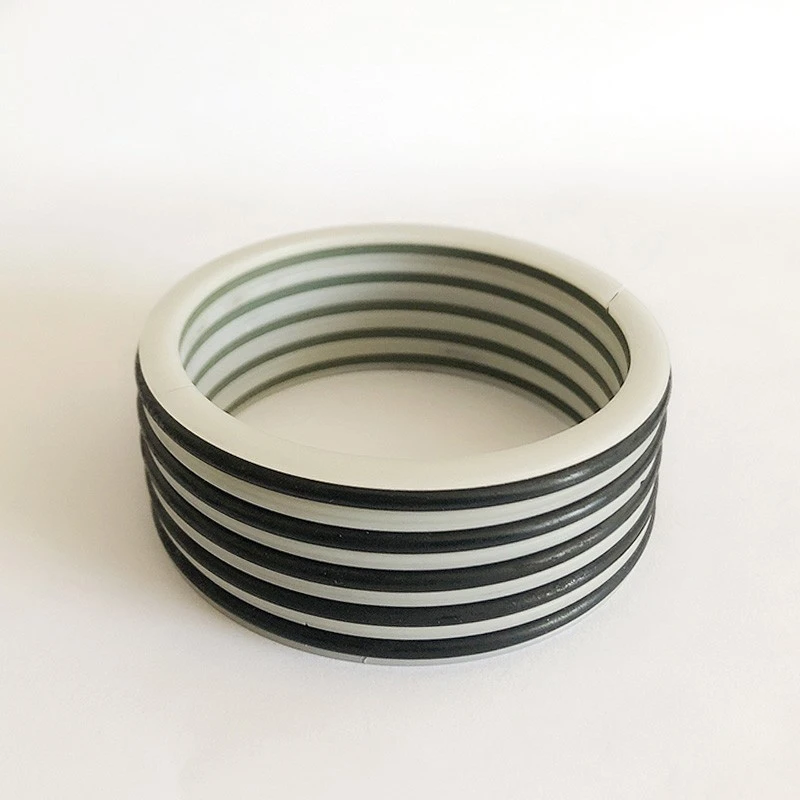

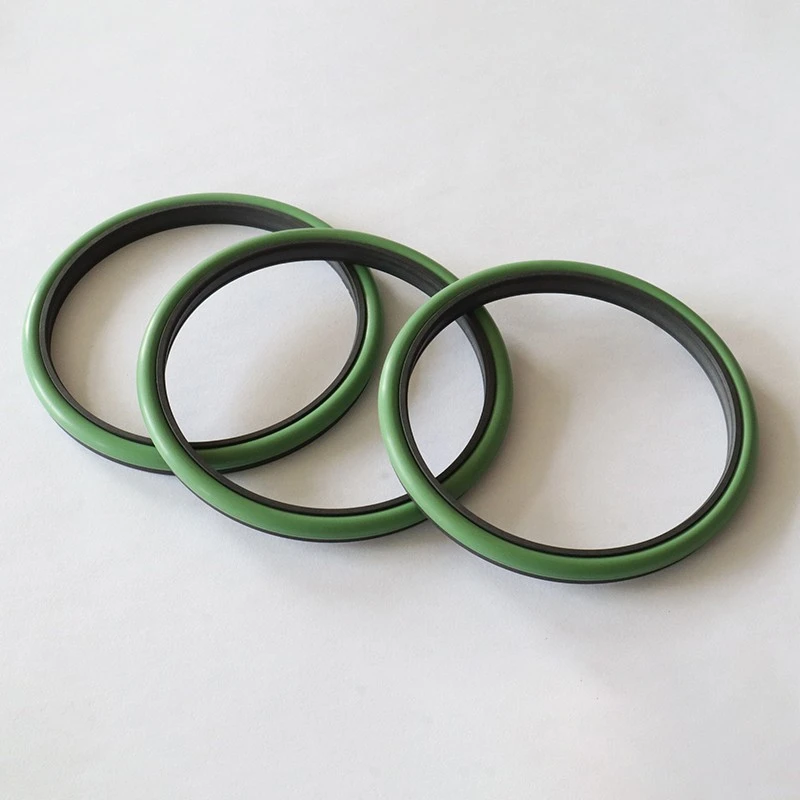

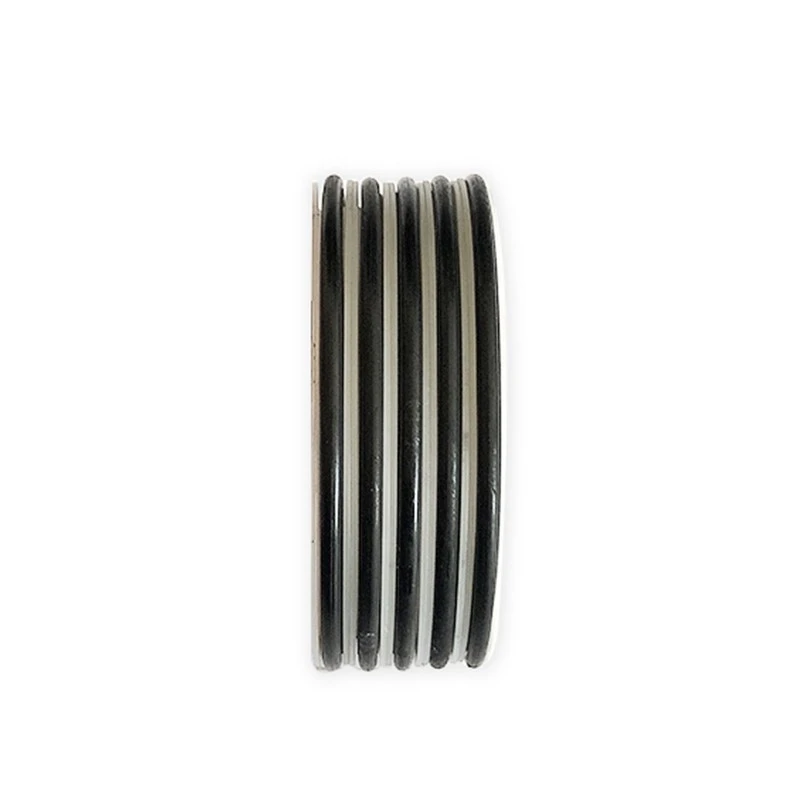

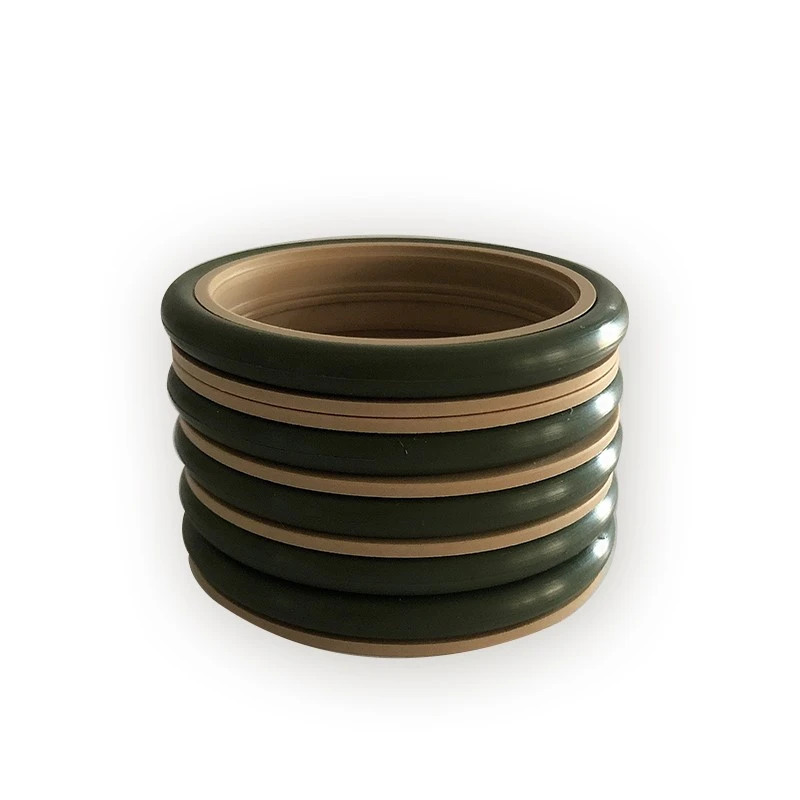

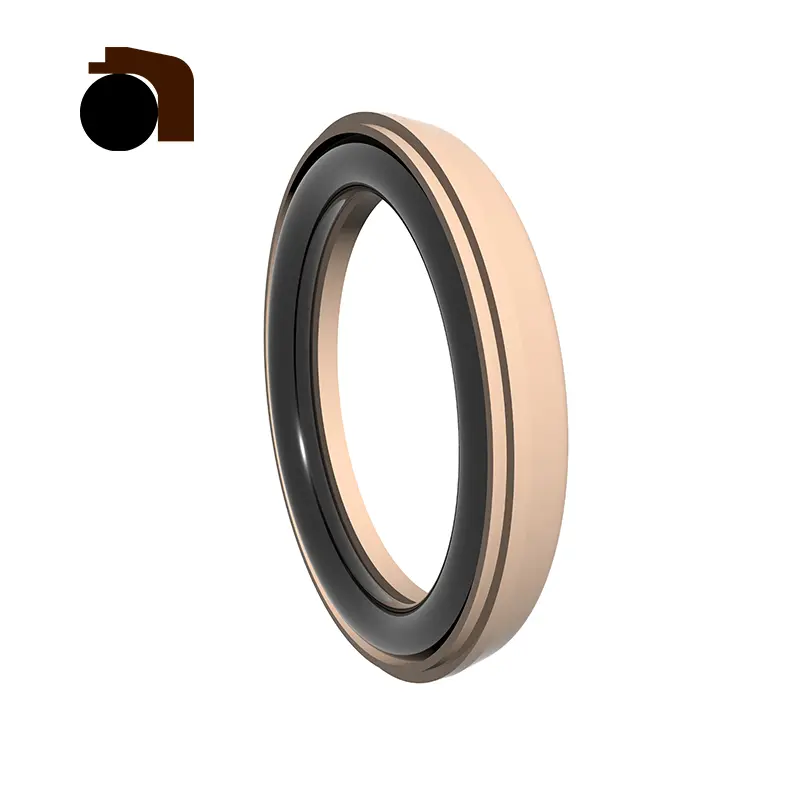

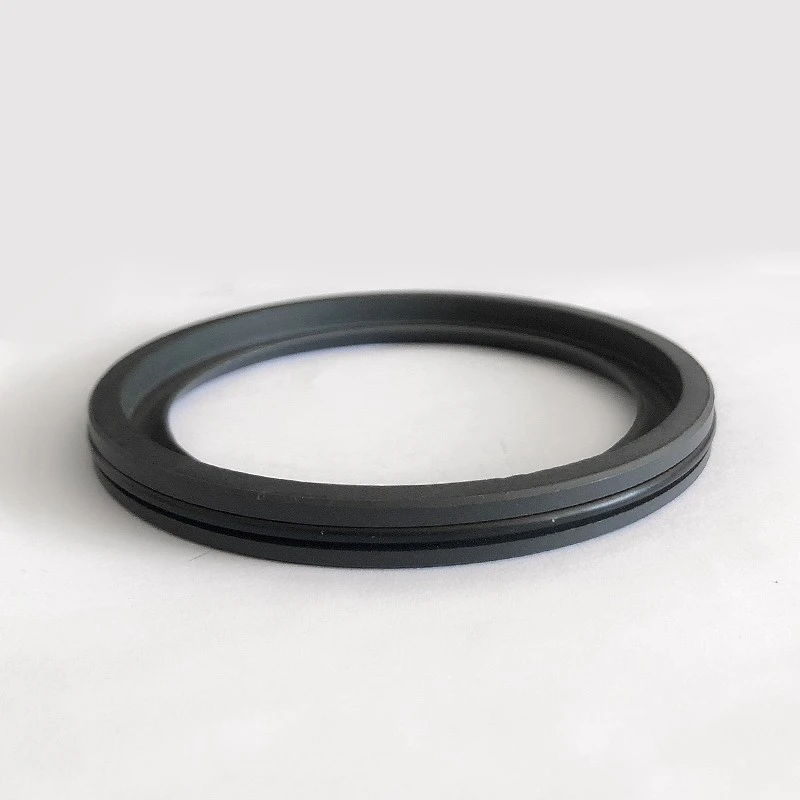

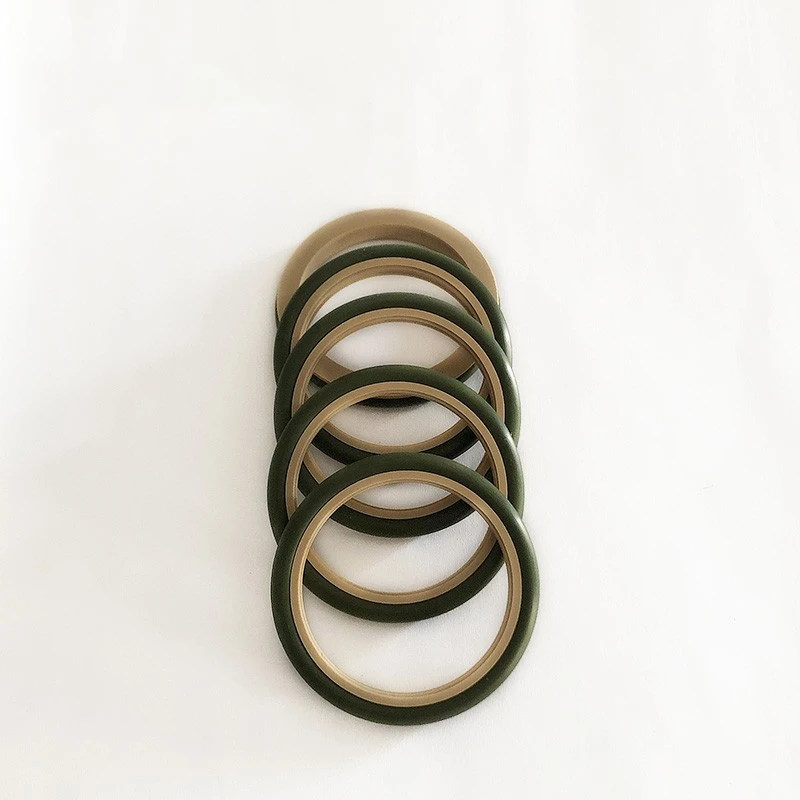

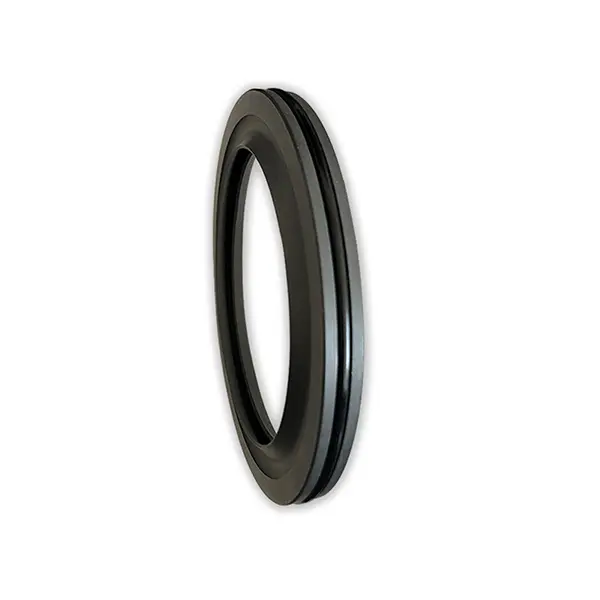

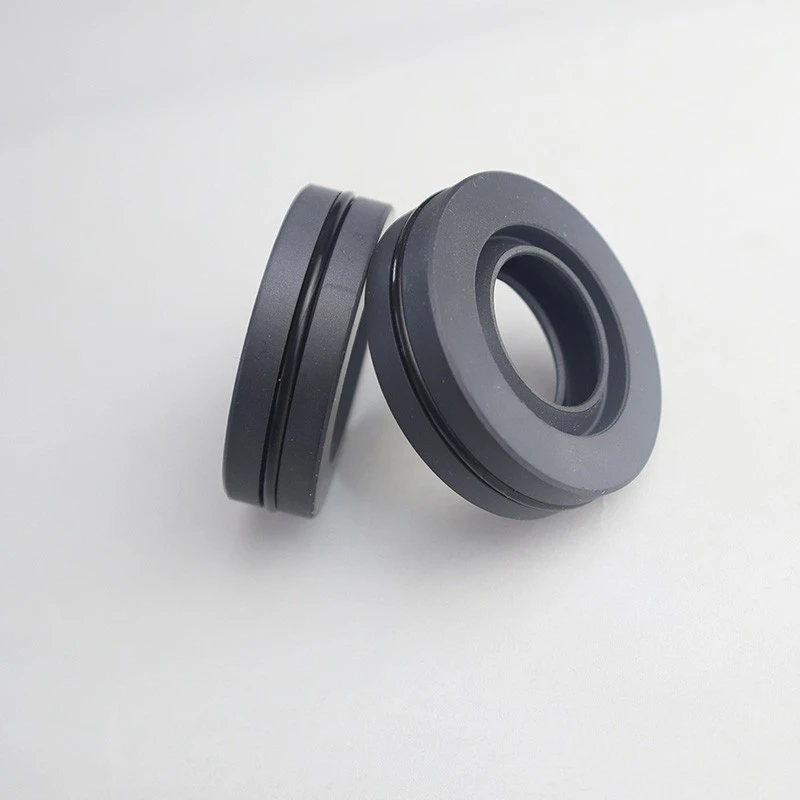

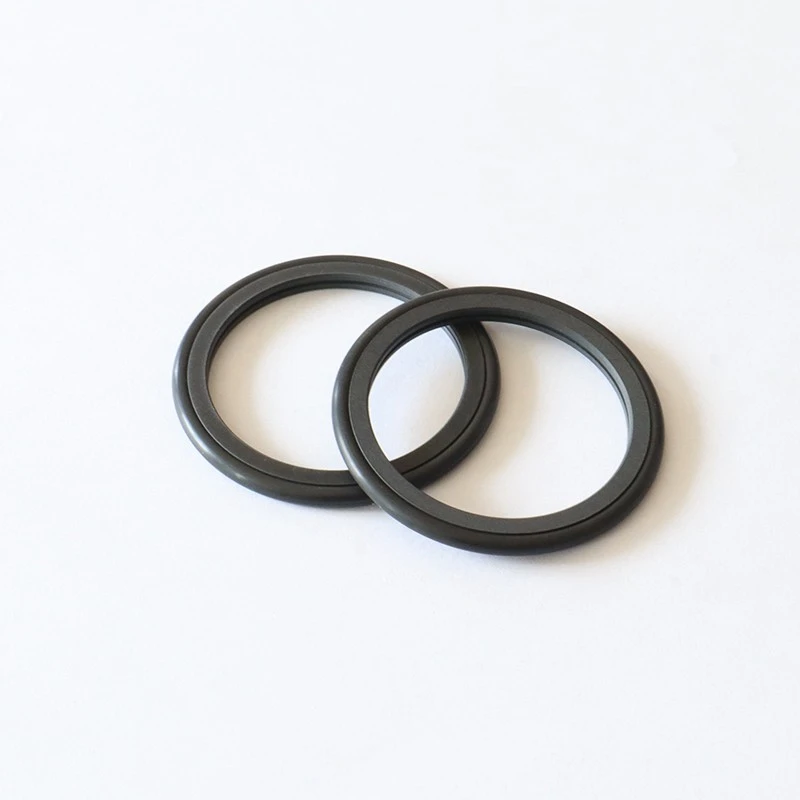

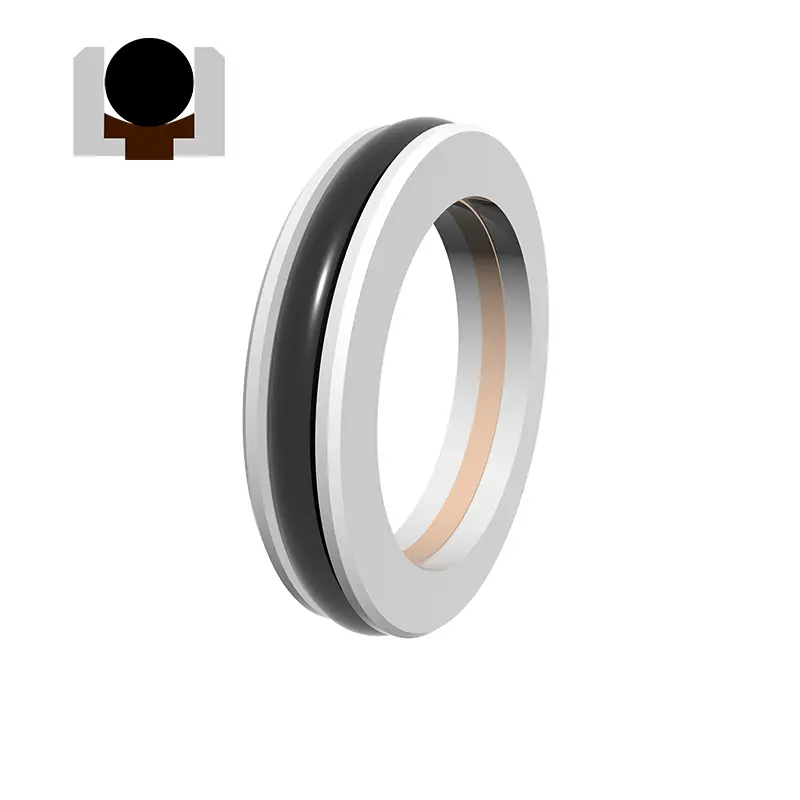

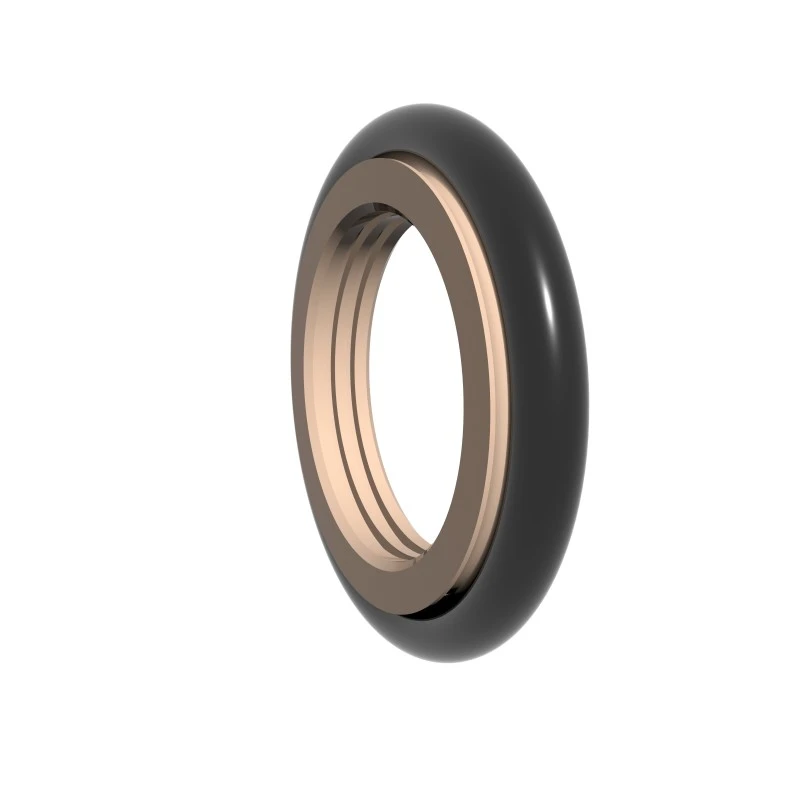

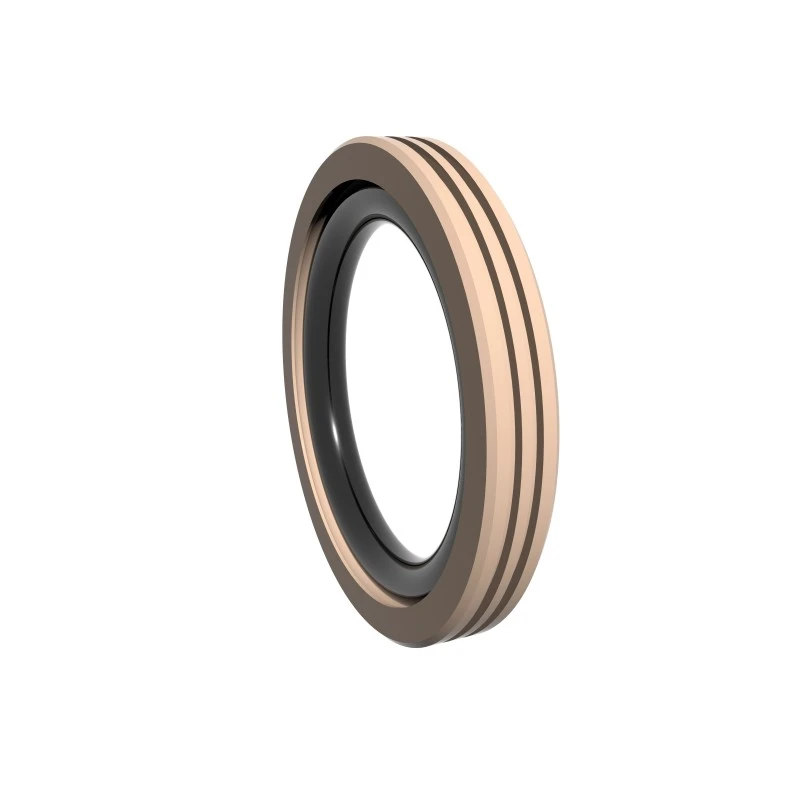

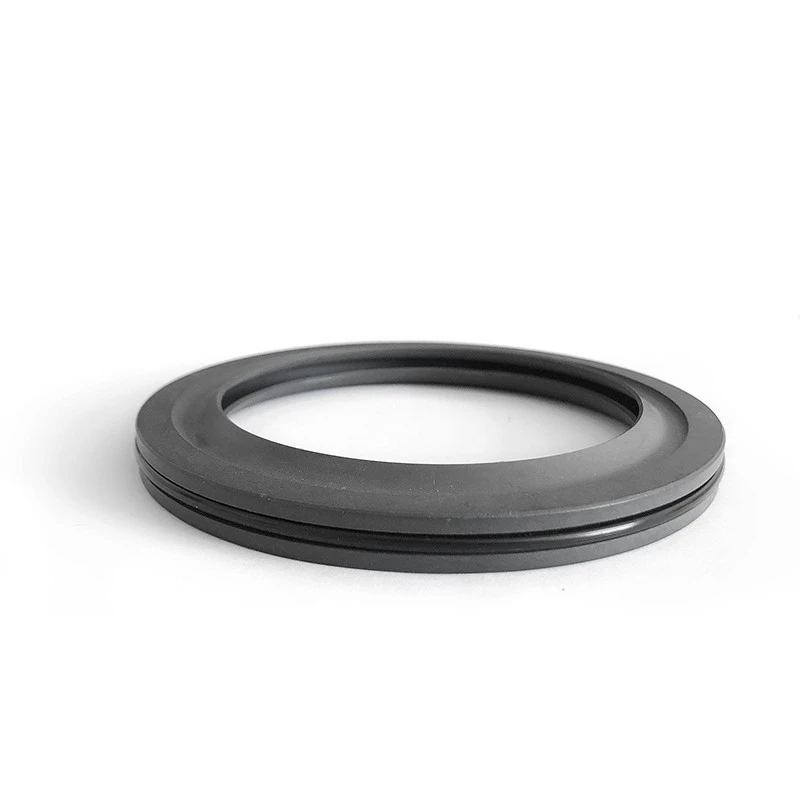

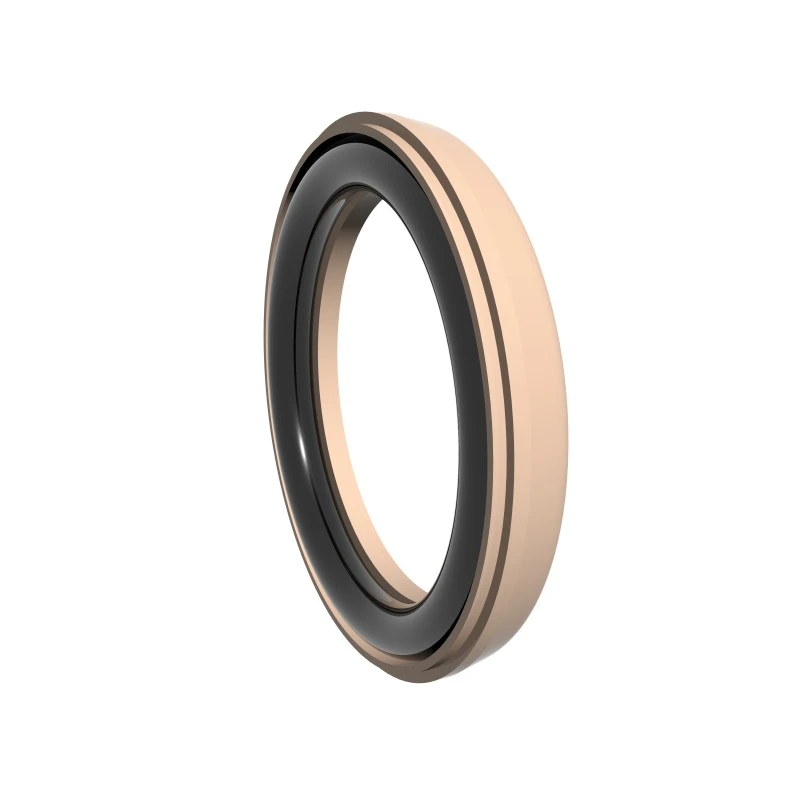

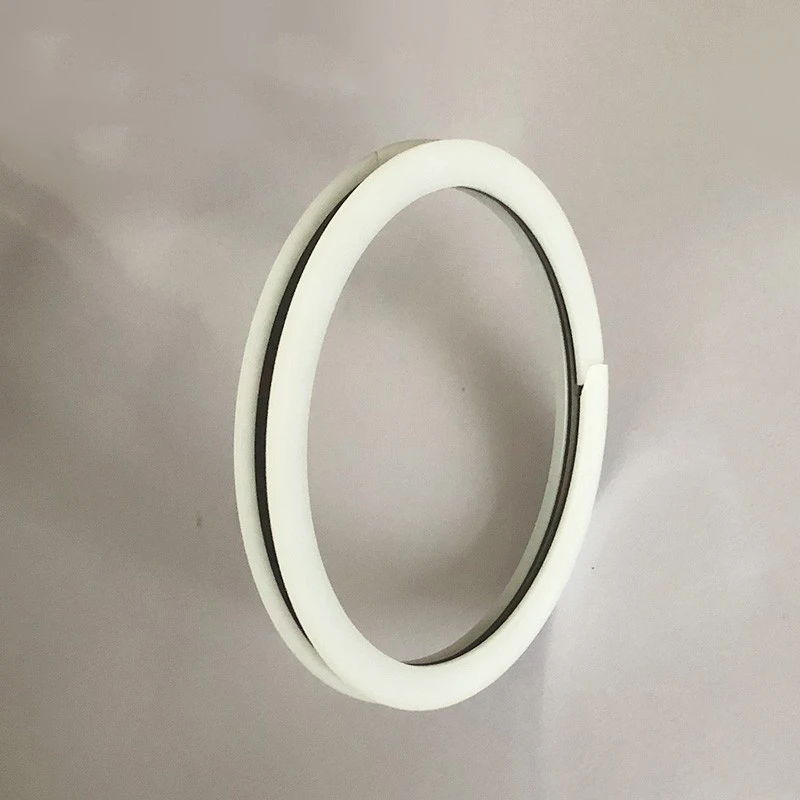

RC2051 serisi, tek yönlü sızdırmazlık için doldurulmuş PTFE dişli conta halkaları ve O-rings kombinasyonunu kullanır. Düşük sürtünme ve yüksek sızdırmazlık özelliklerine sahiptir ve standart tipe (RC2051-B) ve yüksek hızlı tipe (RC2051-G) ayrılmıştır.

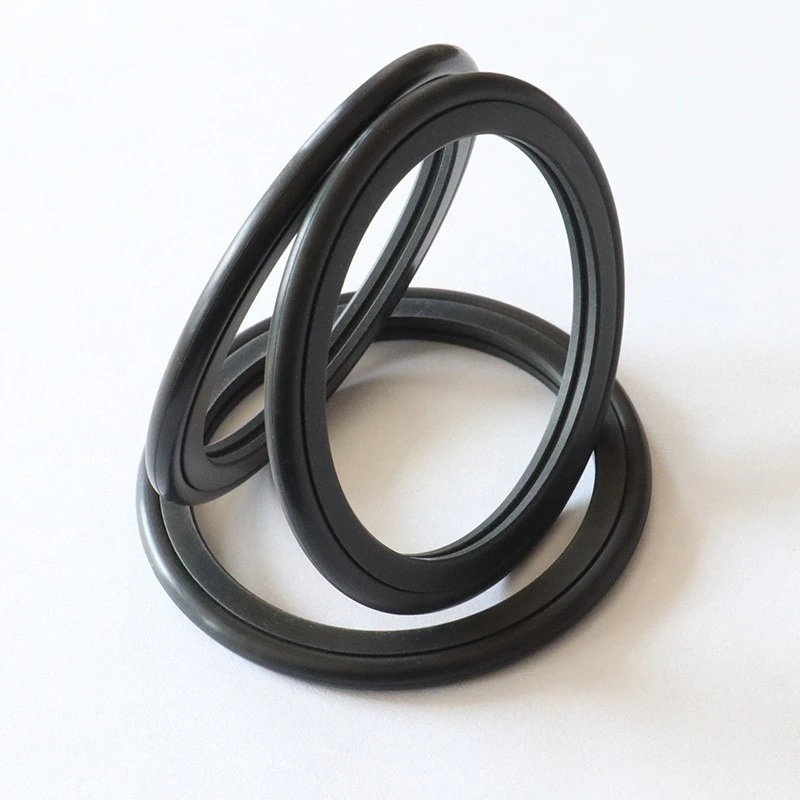

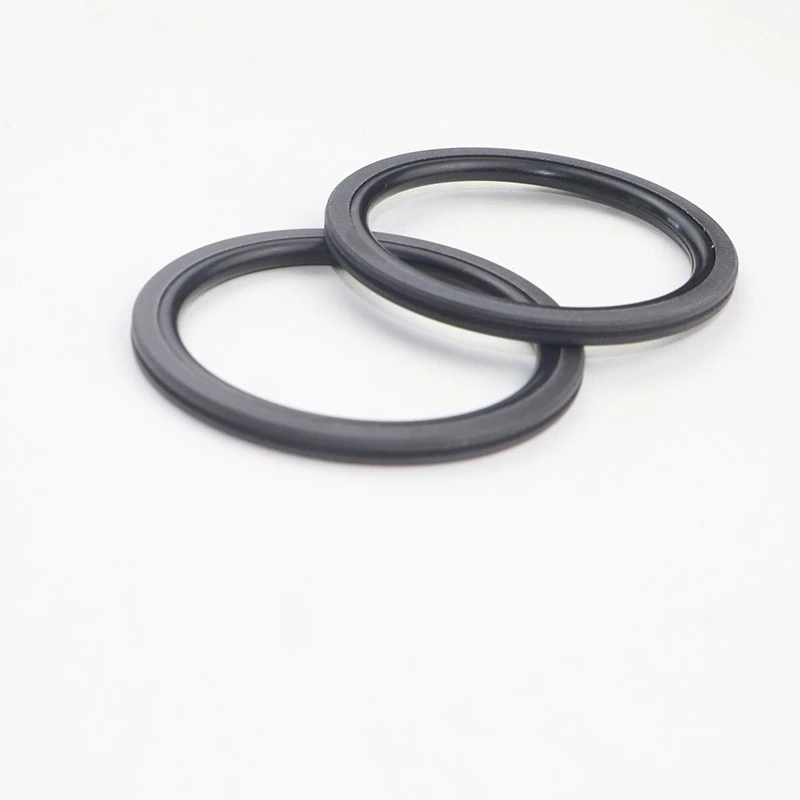

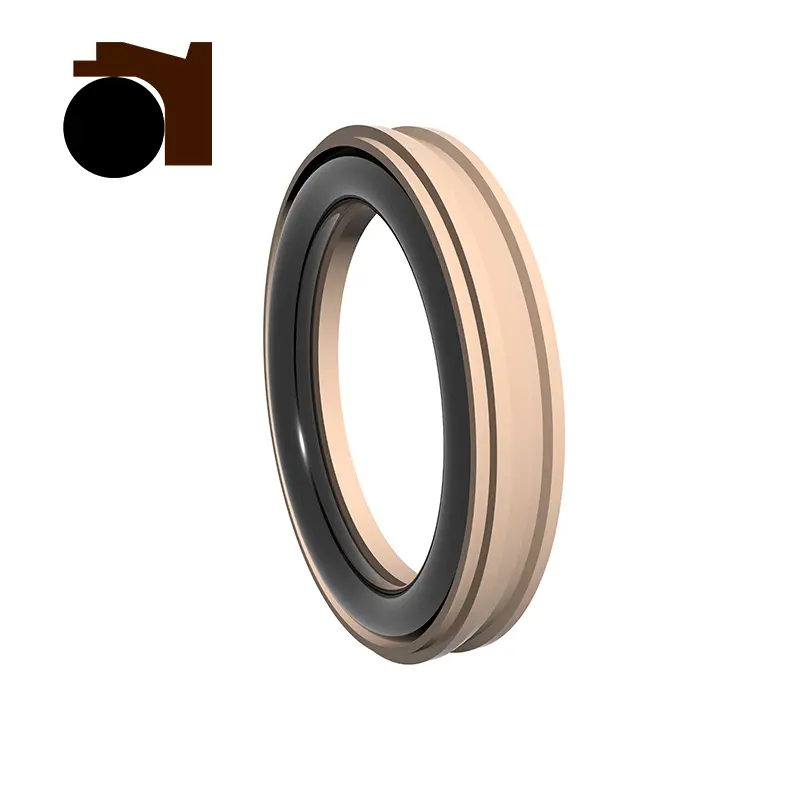

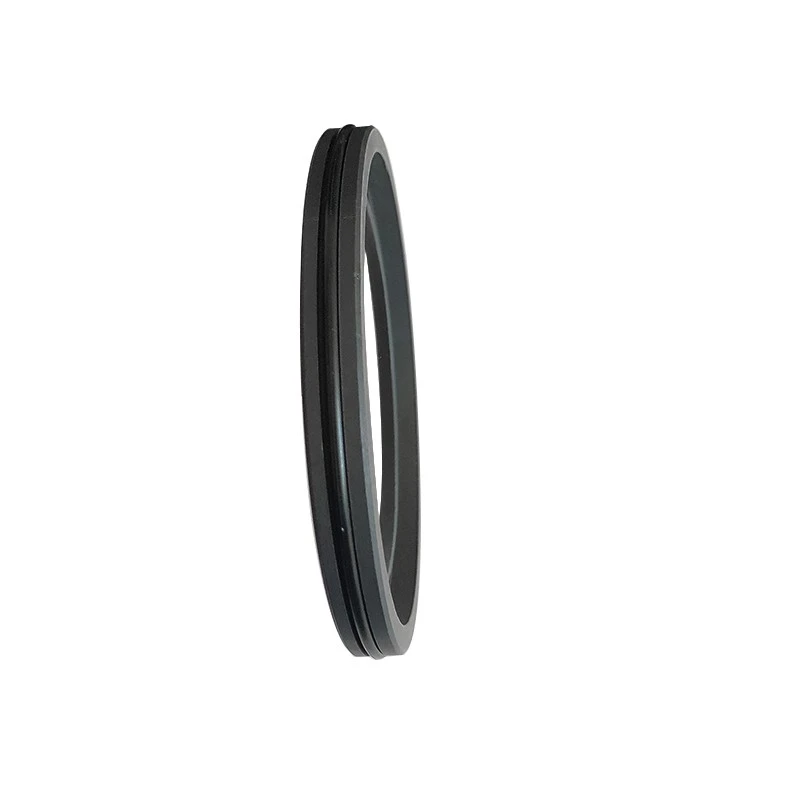

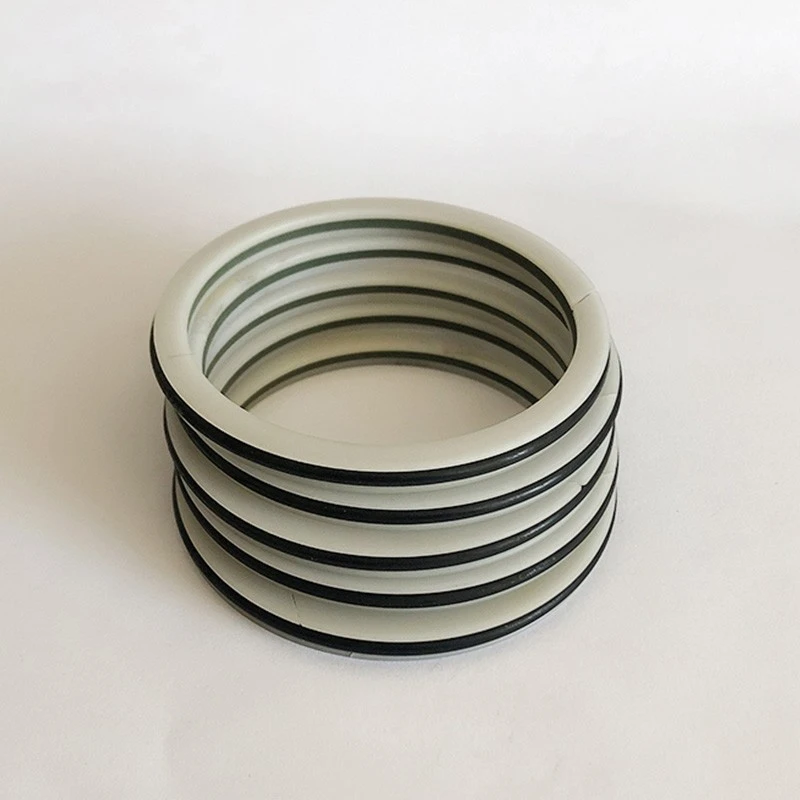

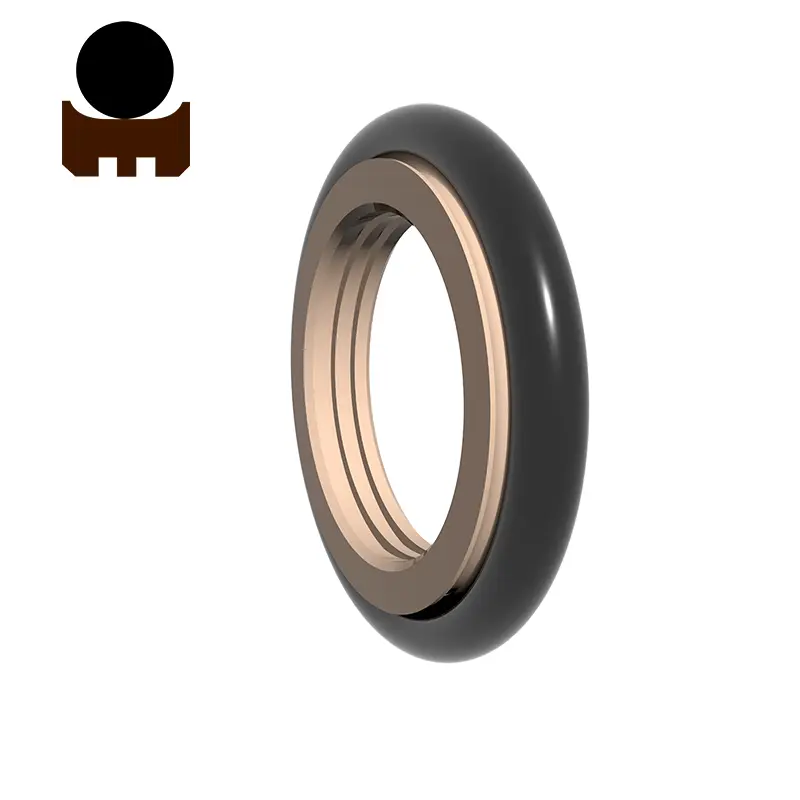

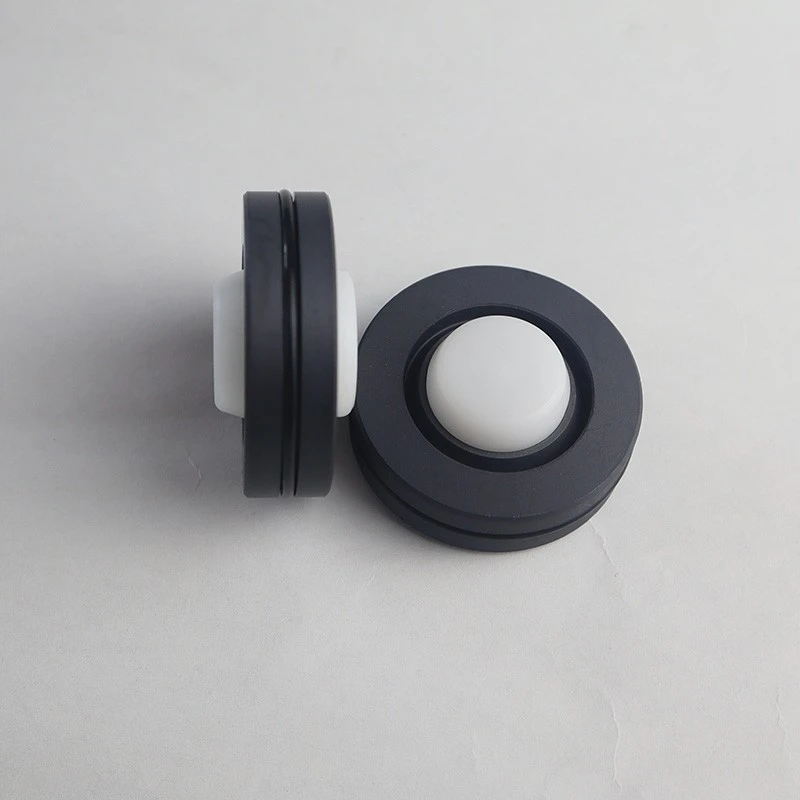

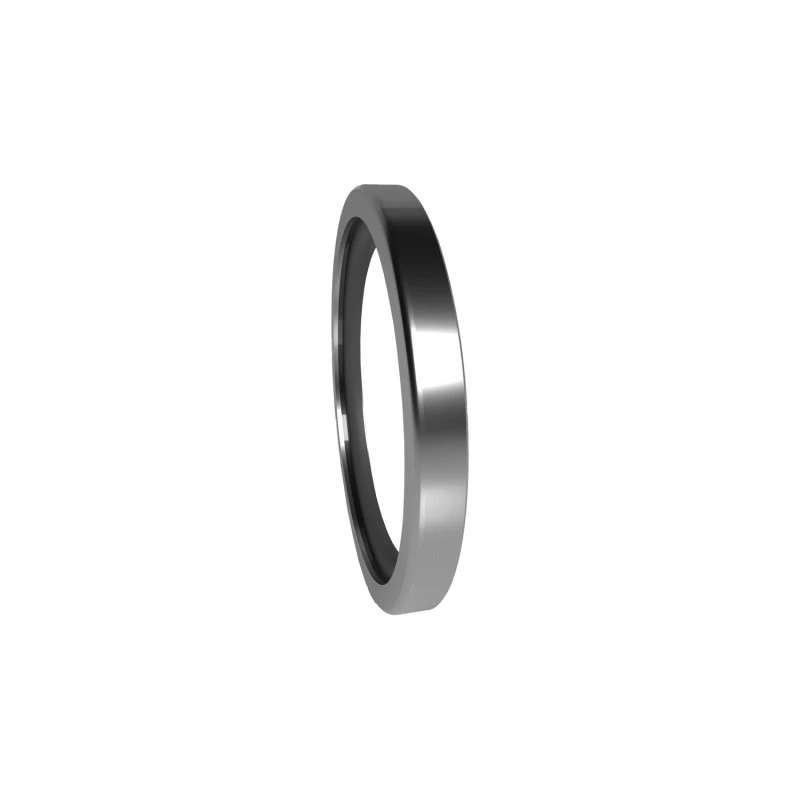

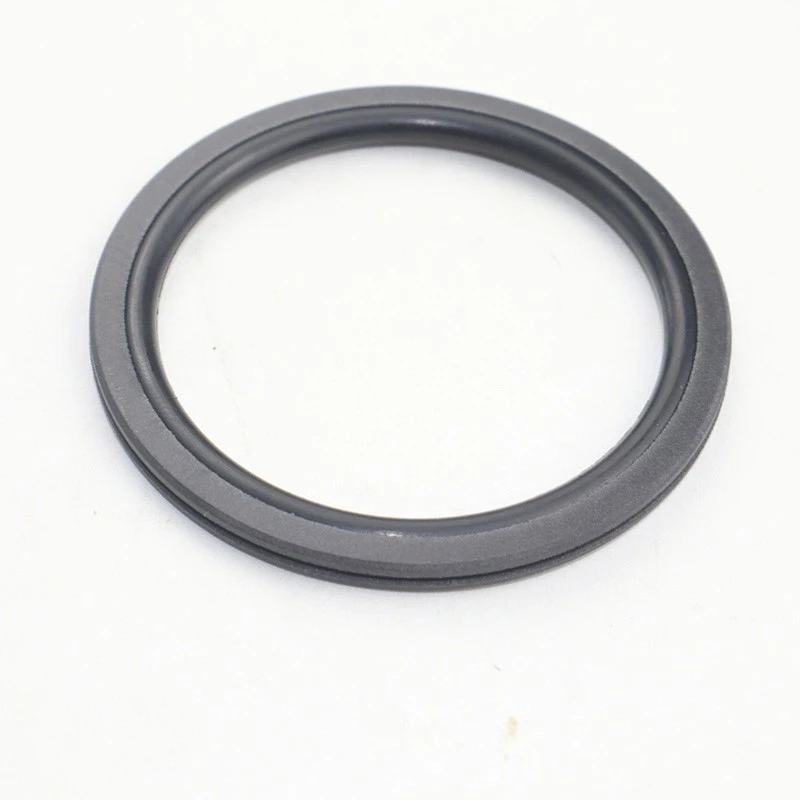

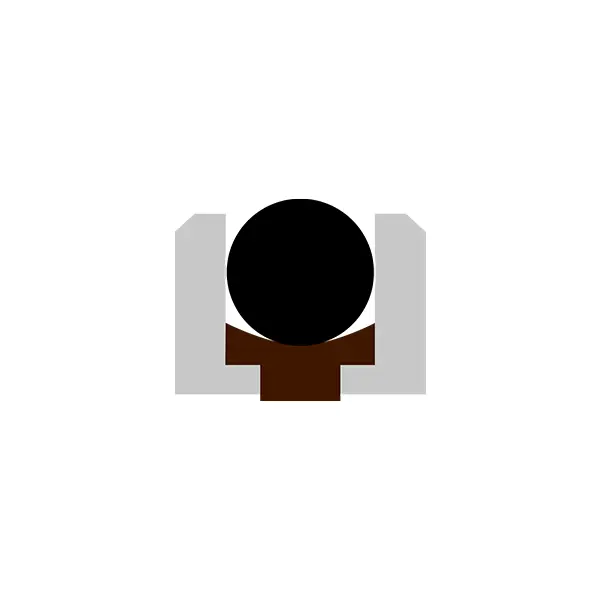

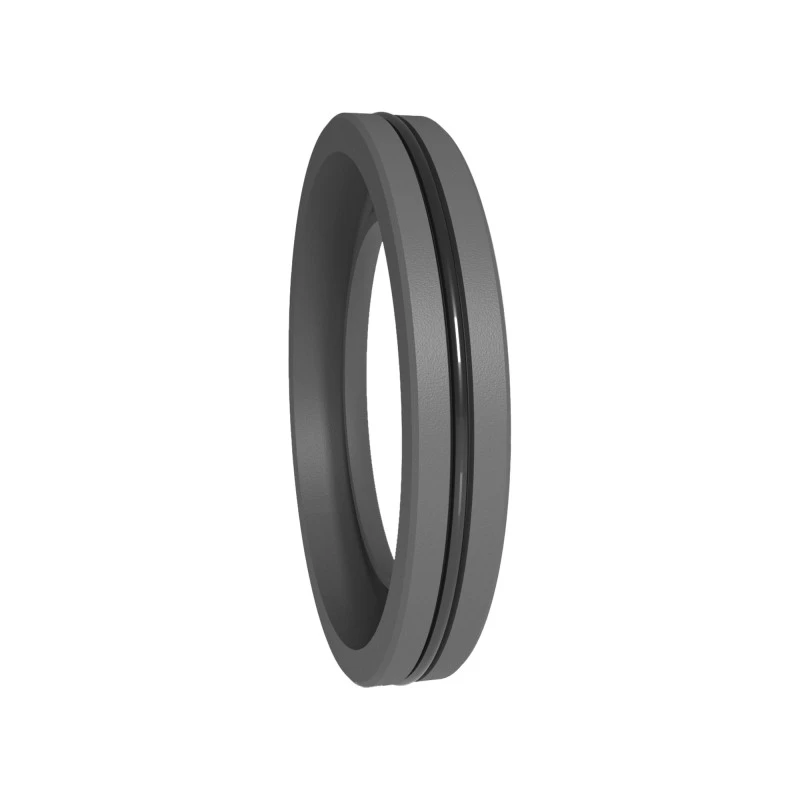

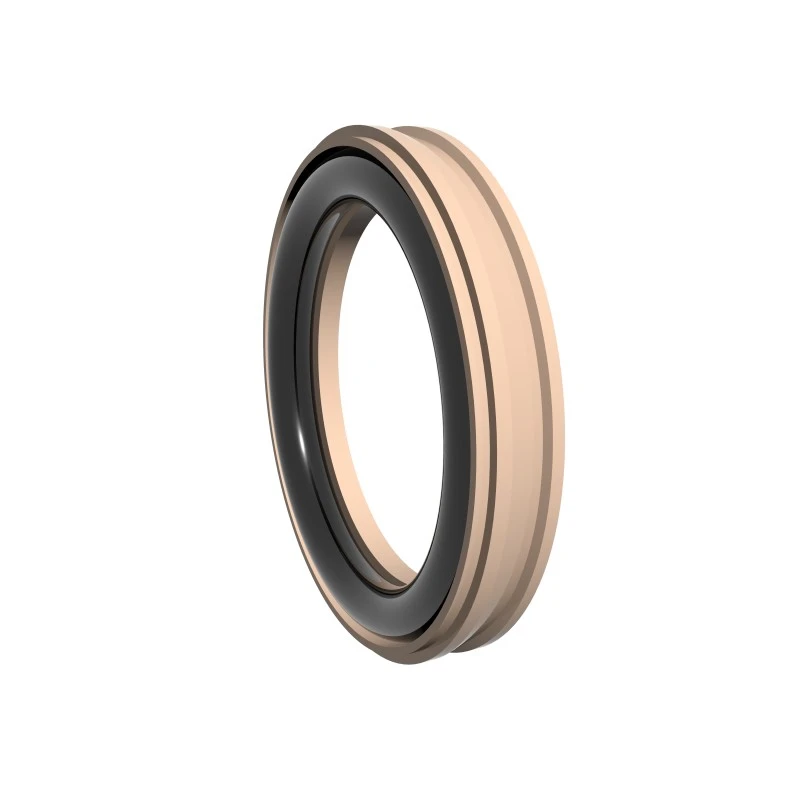

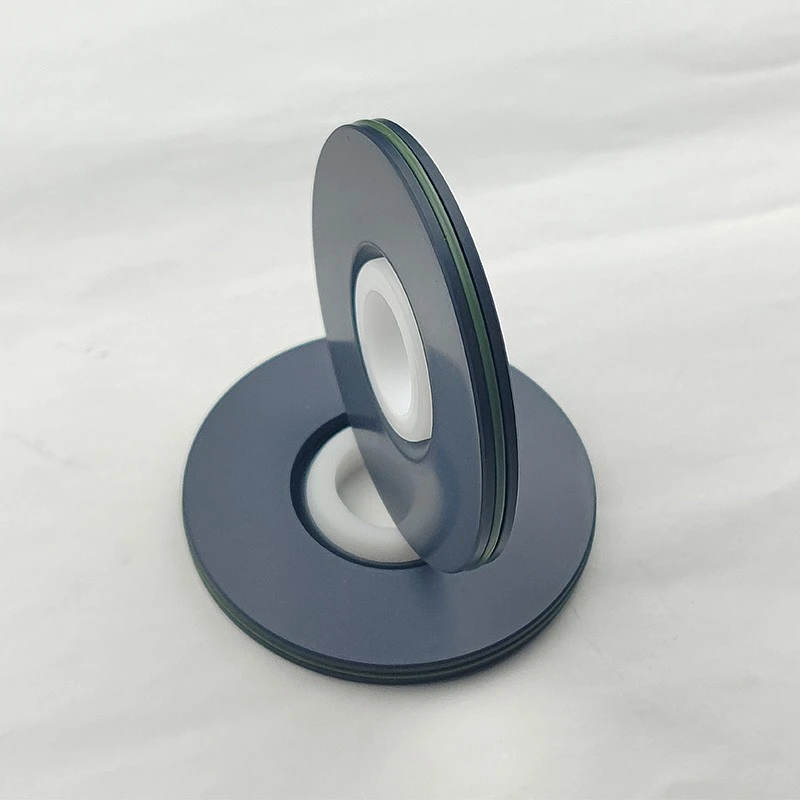

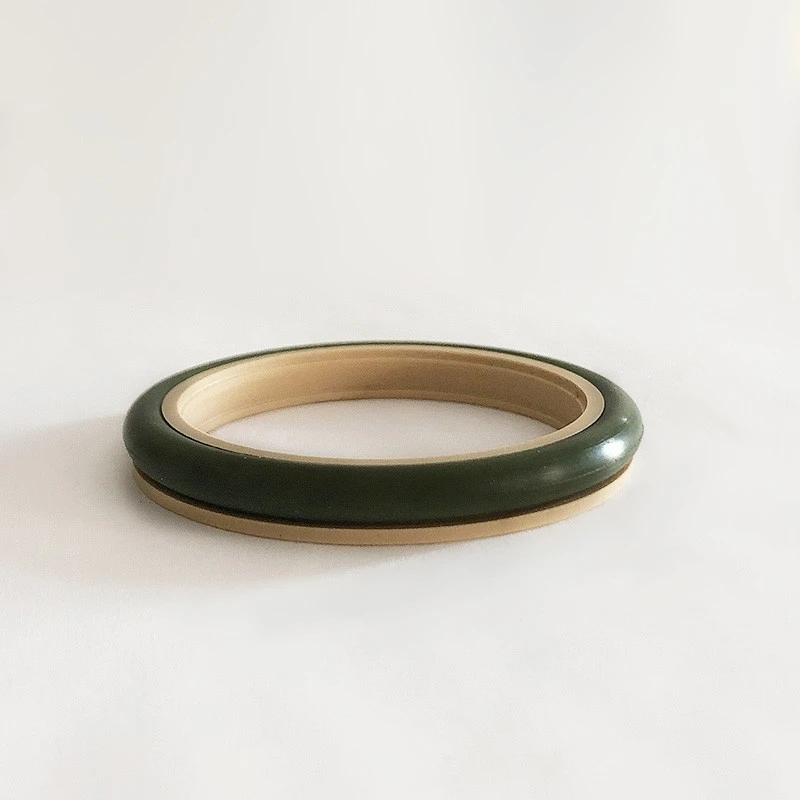

RC2052 ve RC2054 serisi, hidrolik döner çift yönlü sızdırmazlık için uygun olan yağ depolama oluklarına sahip kare conta halkaları ile donatılmıştır. Yapı kompakttır ve su basıncı ortamını destekler.

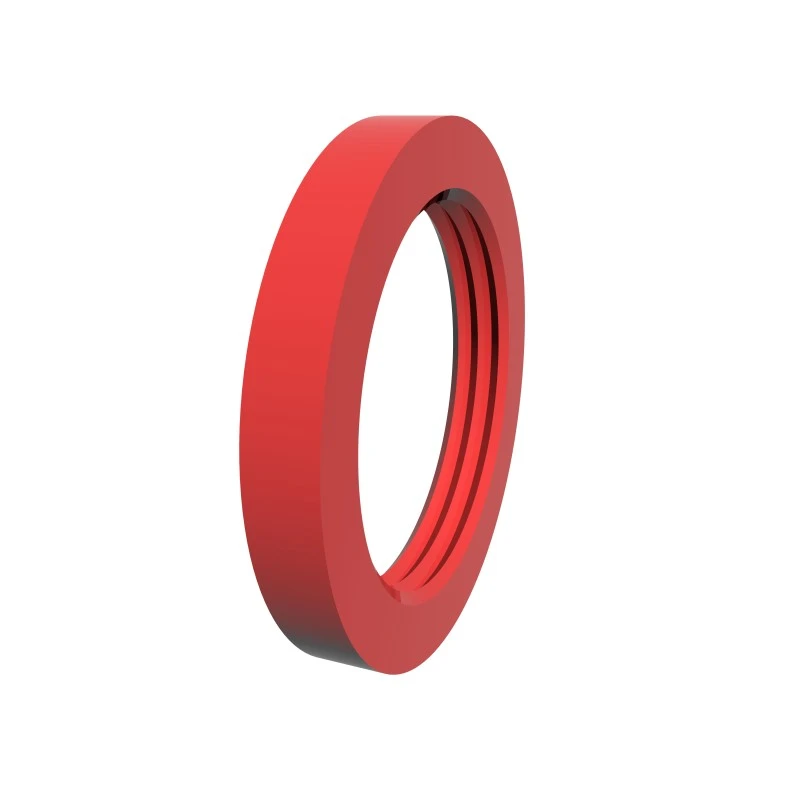

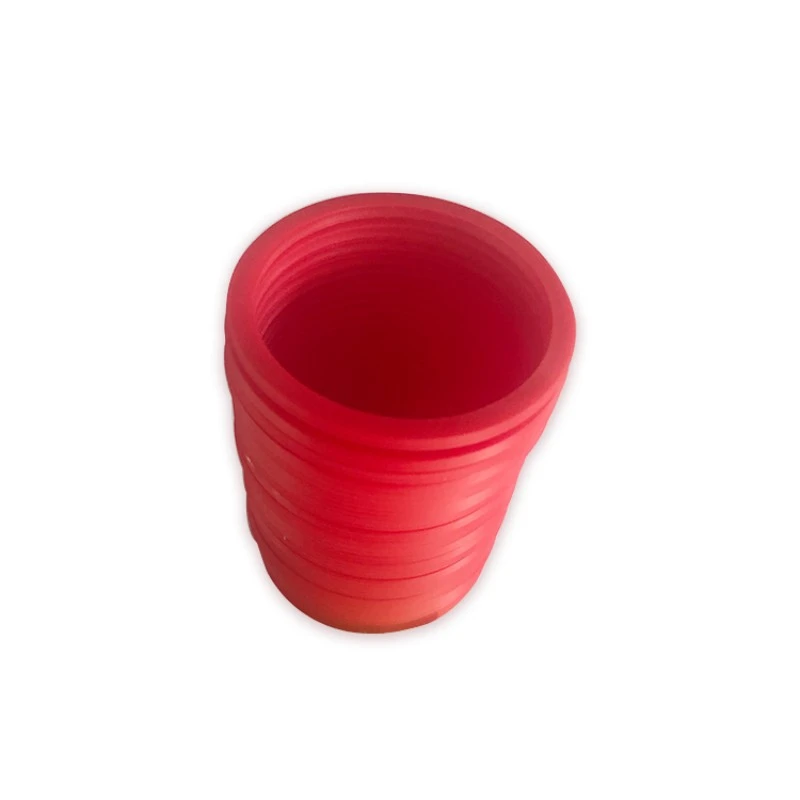

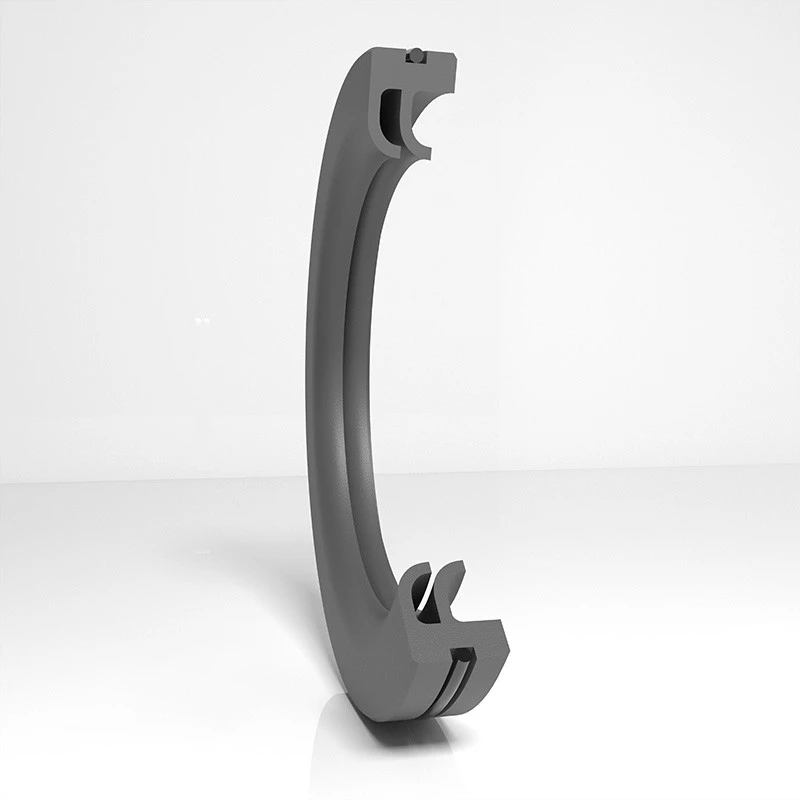

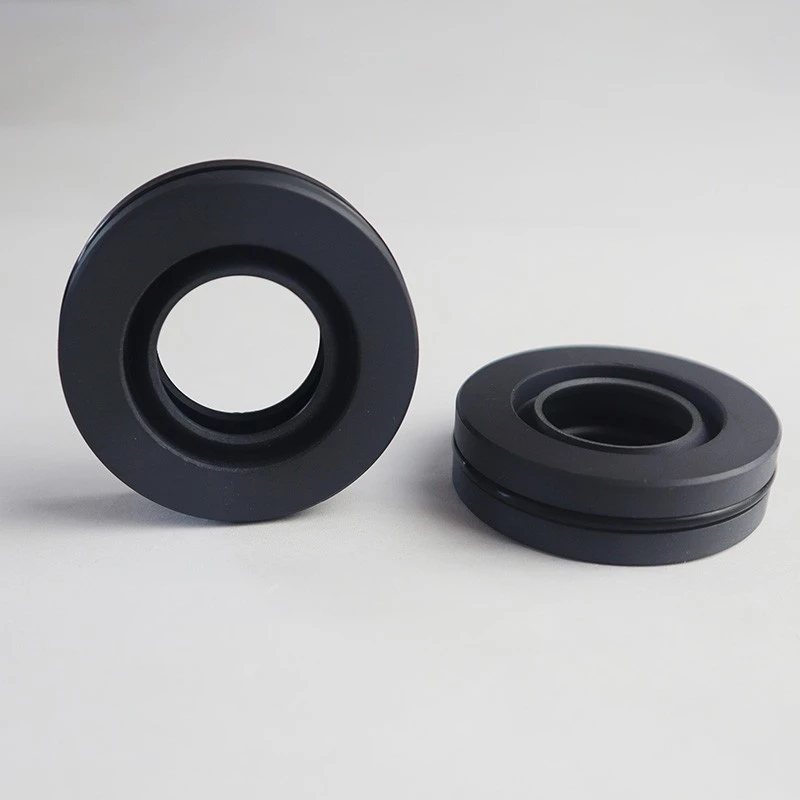

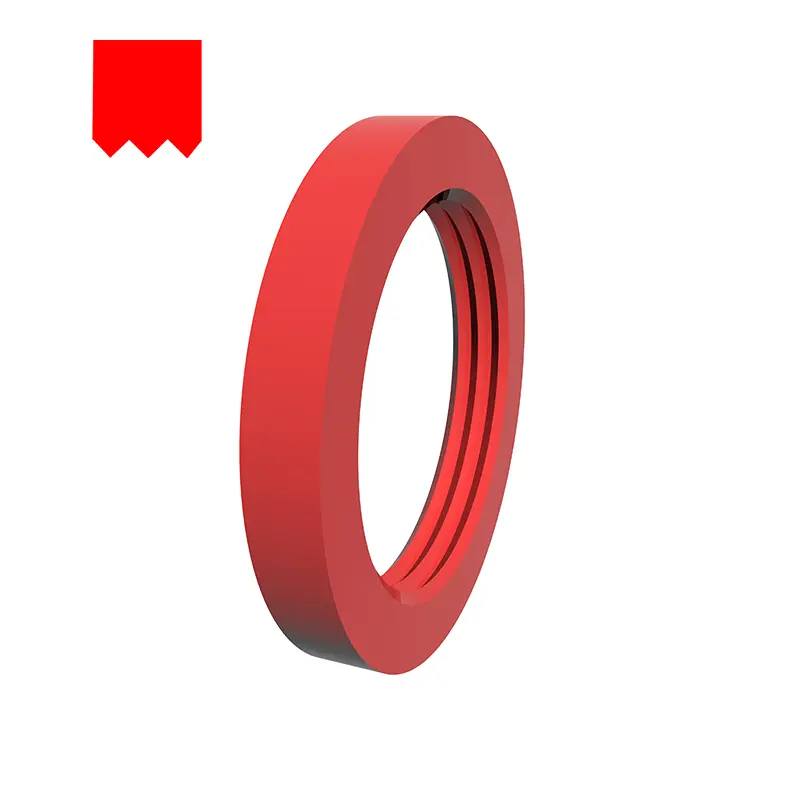

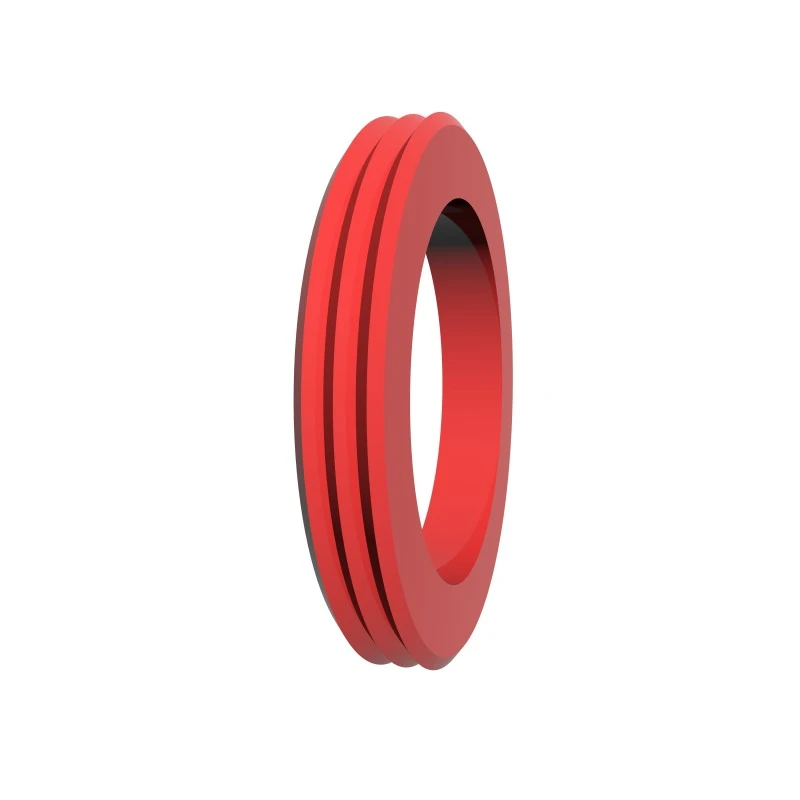

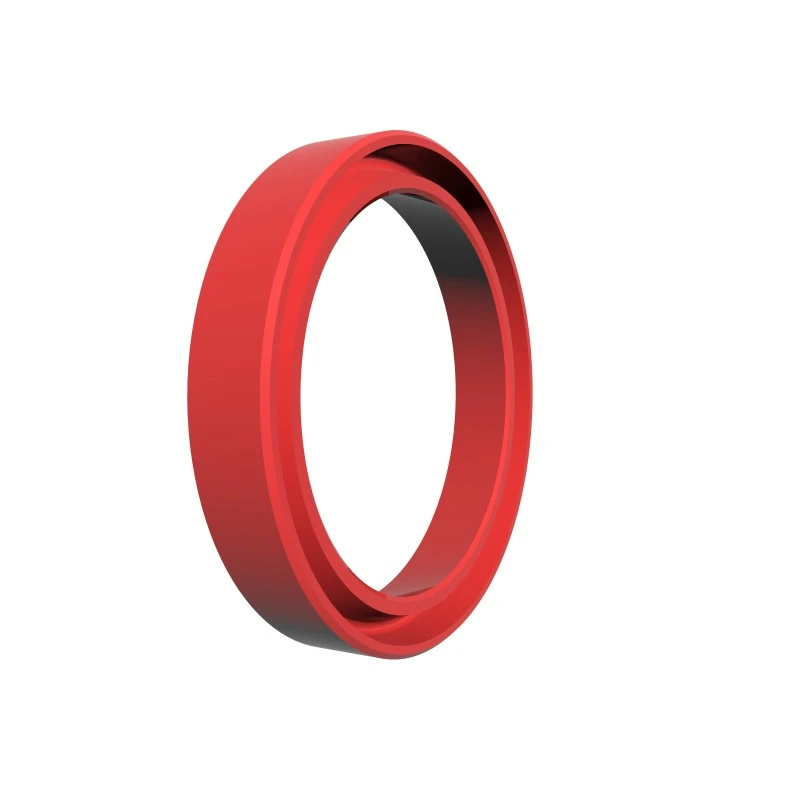

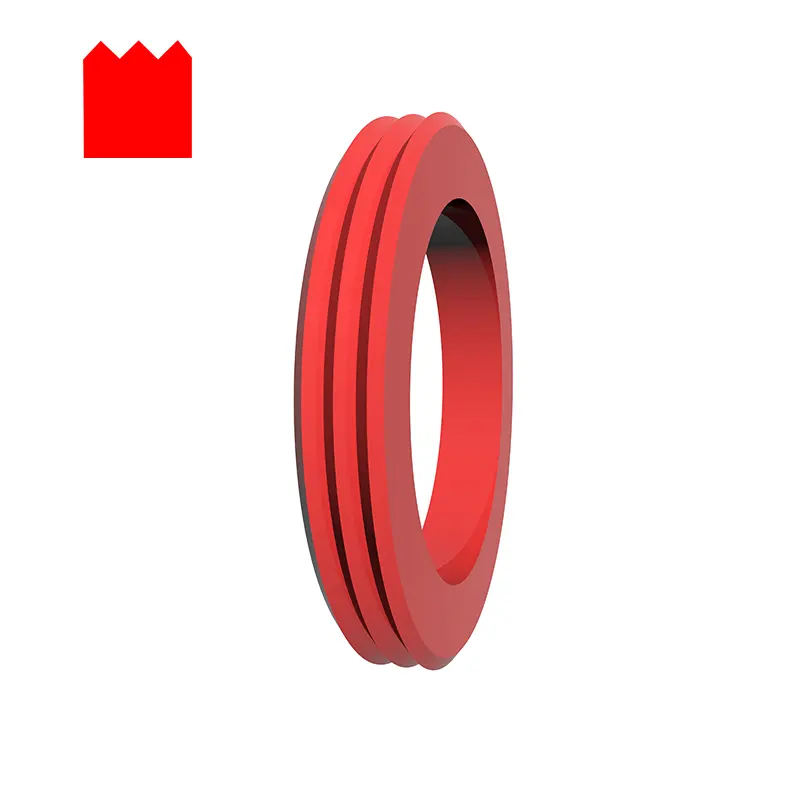

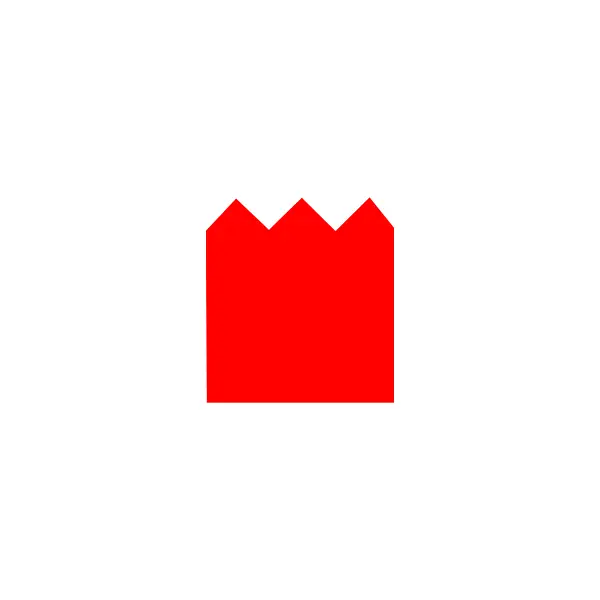

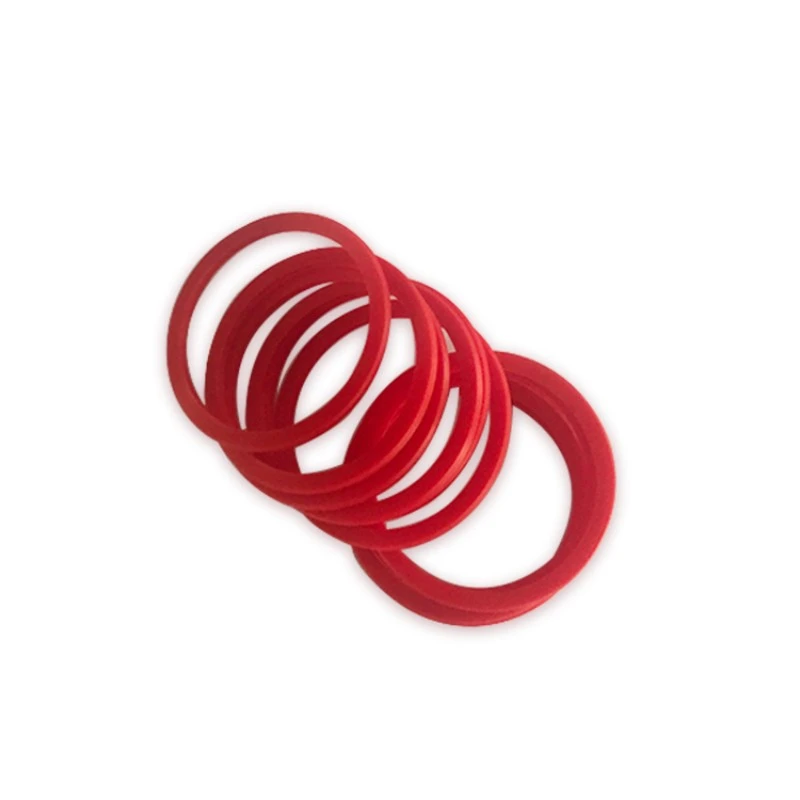

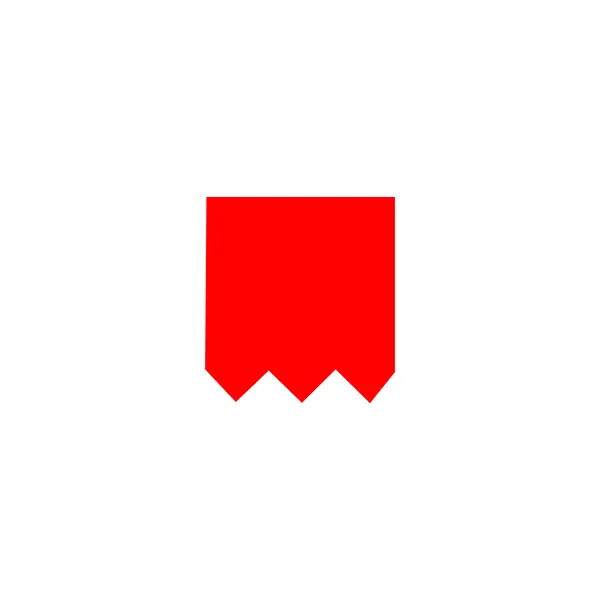

RCX17 ve RCX18 serisi, kolay kurulum için dişli kesit tasarımı ile yüksek performanslı PU malzemelerden yapılmıştır. Döner şaft ve döner delik sızıntısı için uygundur ve oluk tasarımı değiştirilebilir.

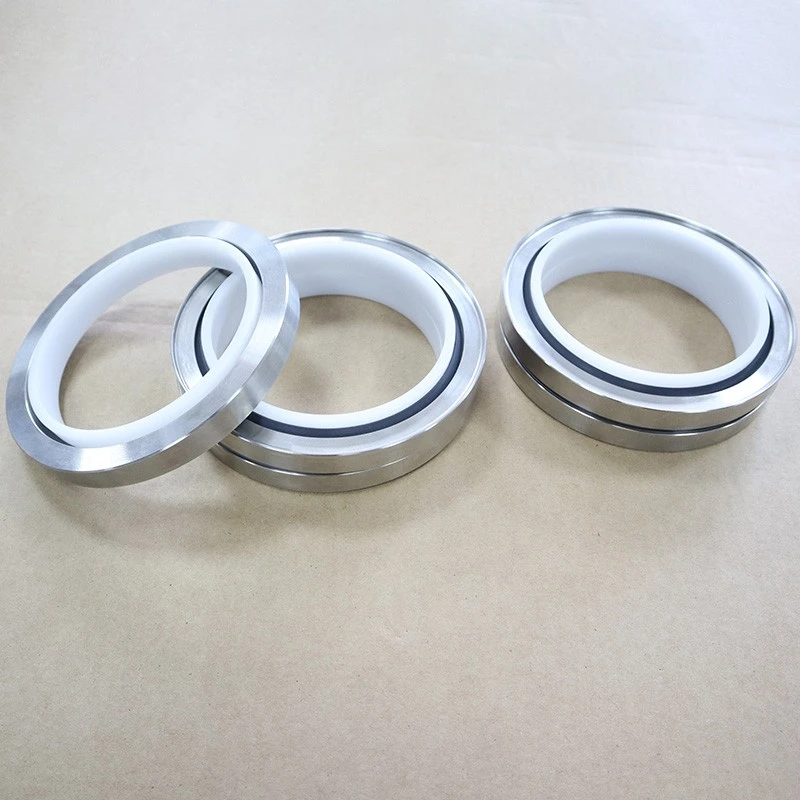

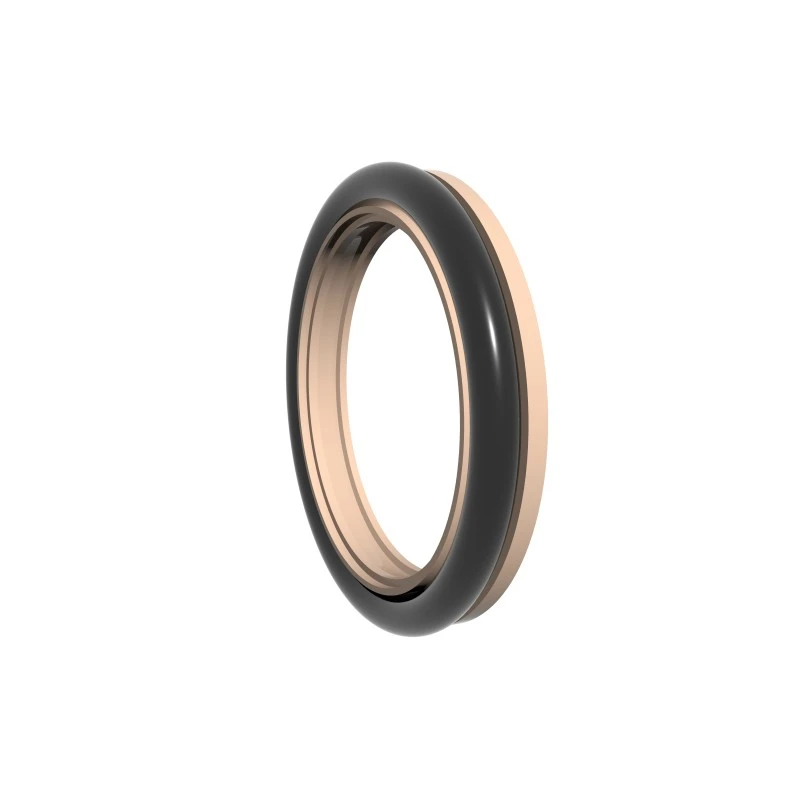

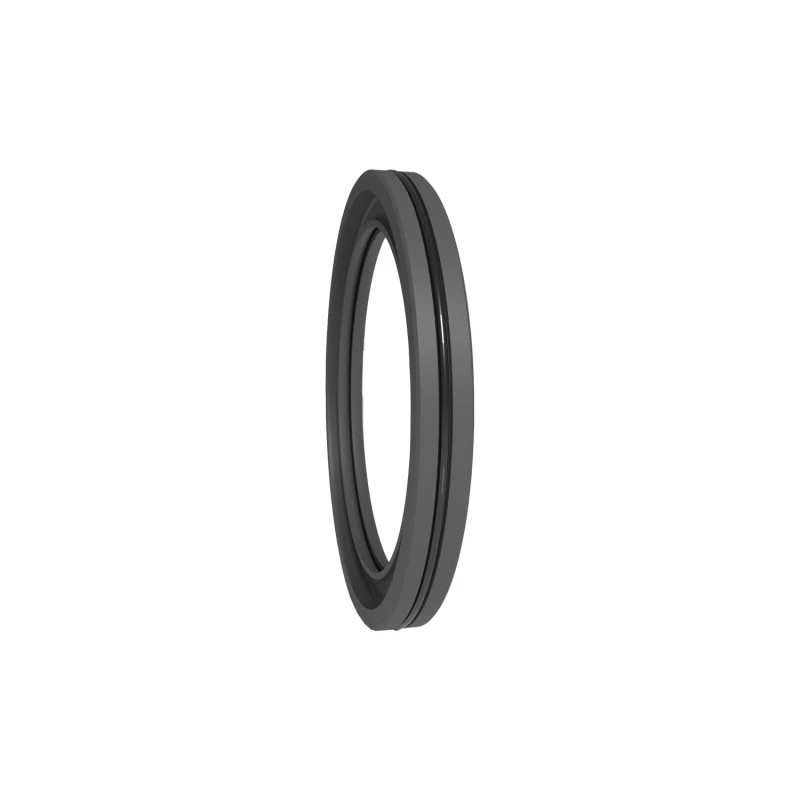

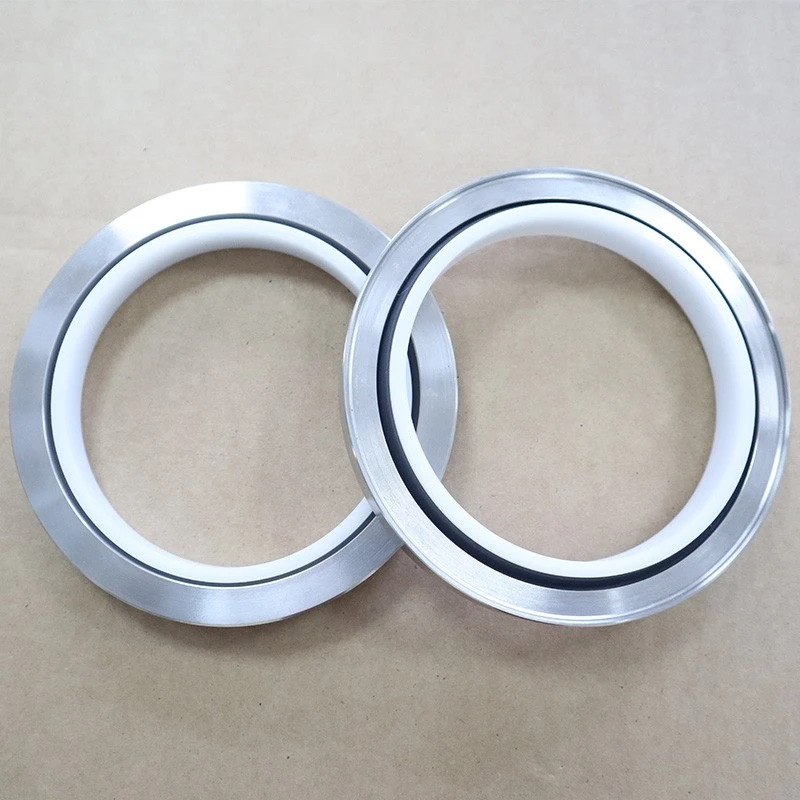

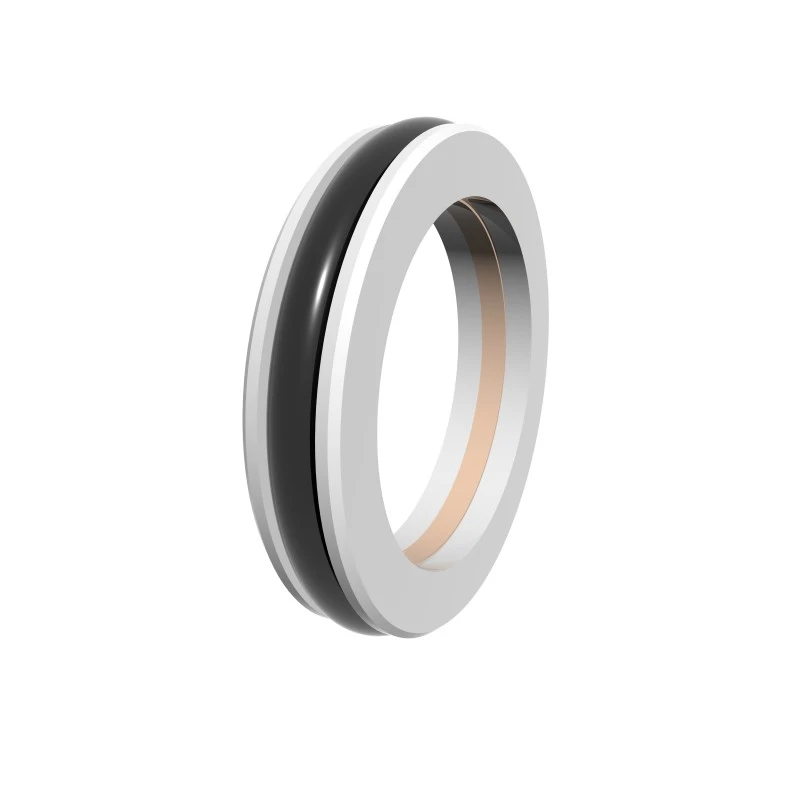

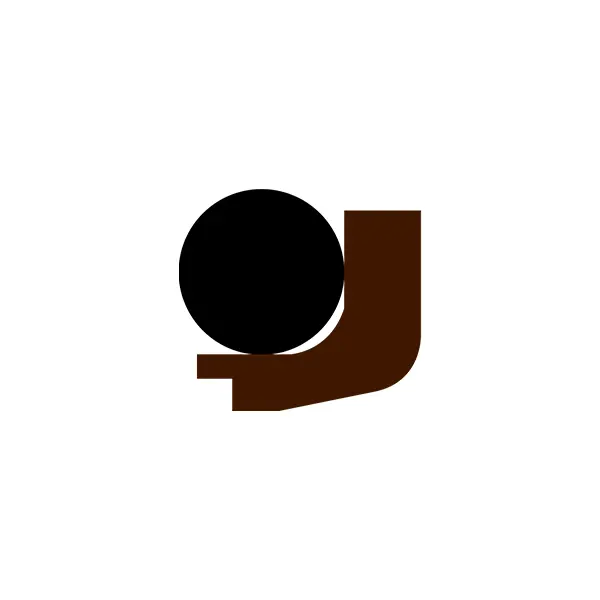

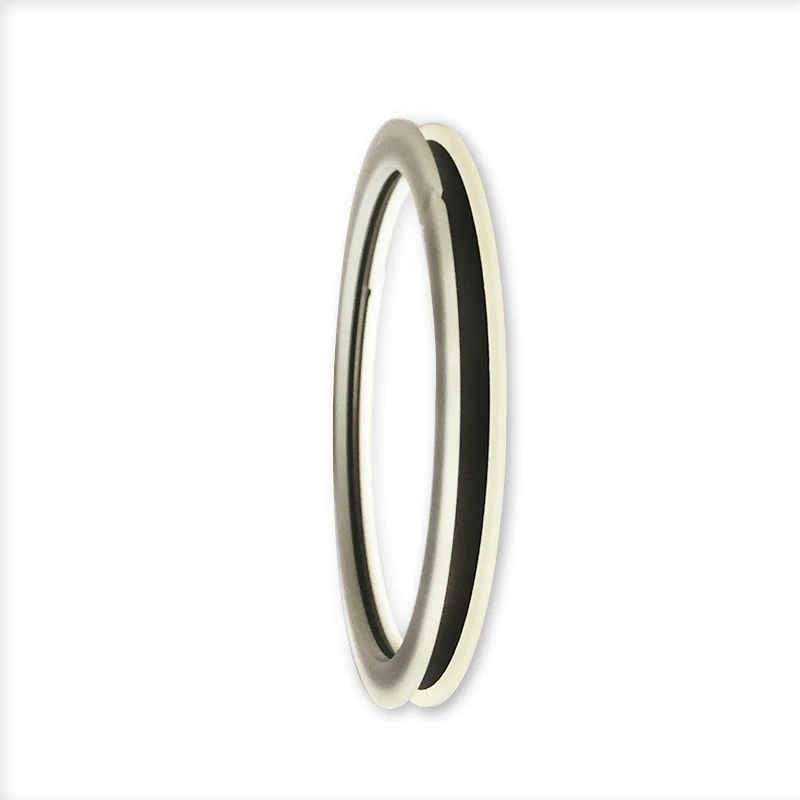

RDI ve RDA serileri, yüksek basınçlı, düşük hızlı, dönen çift yönlü sızdırmazlık, yüksek basınç direnci, düşük sürtünme ve uzun yaşam için uygun olan PTFE sızdırmazlık halkaları, L şeklindeki plastik destek halkaları ve O-rings'ten oluşur.

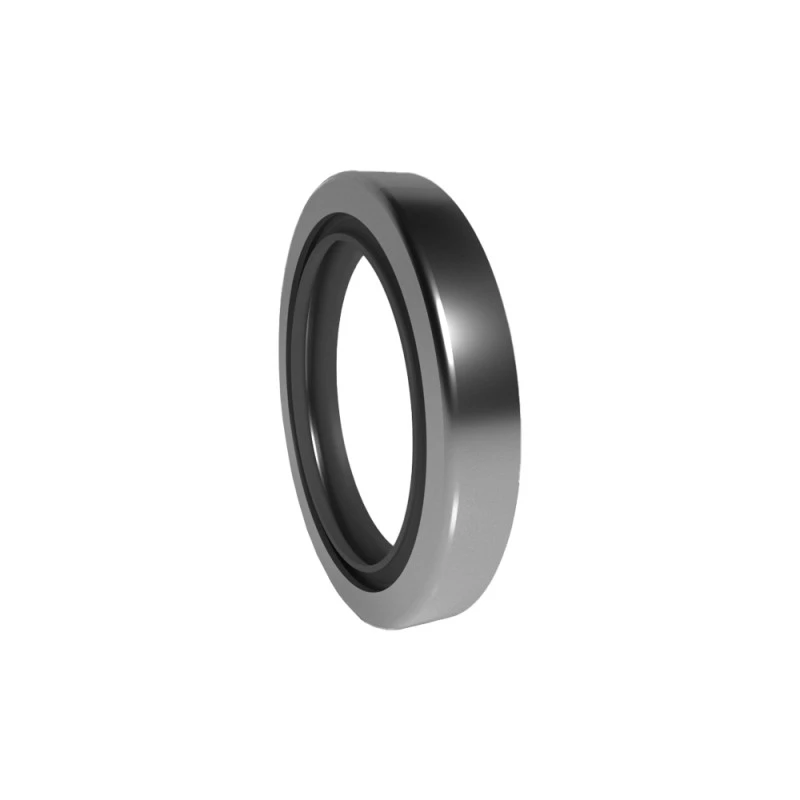

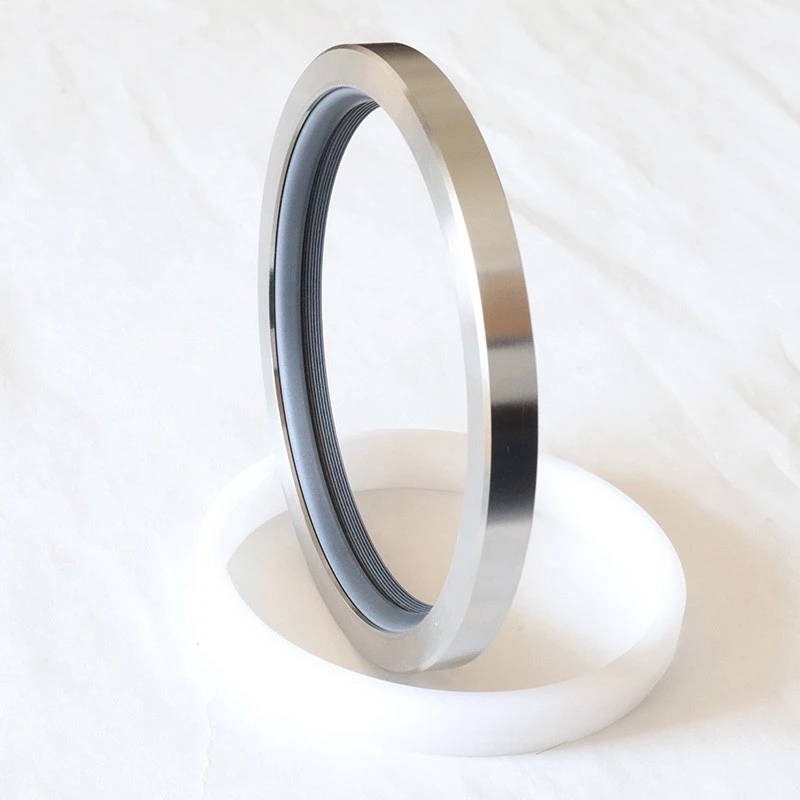

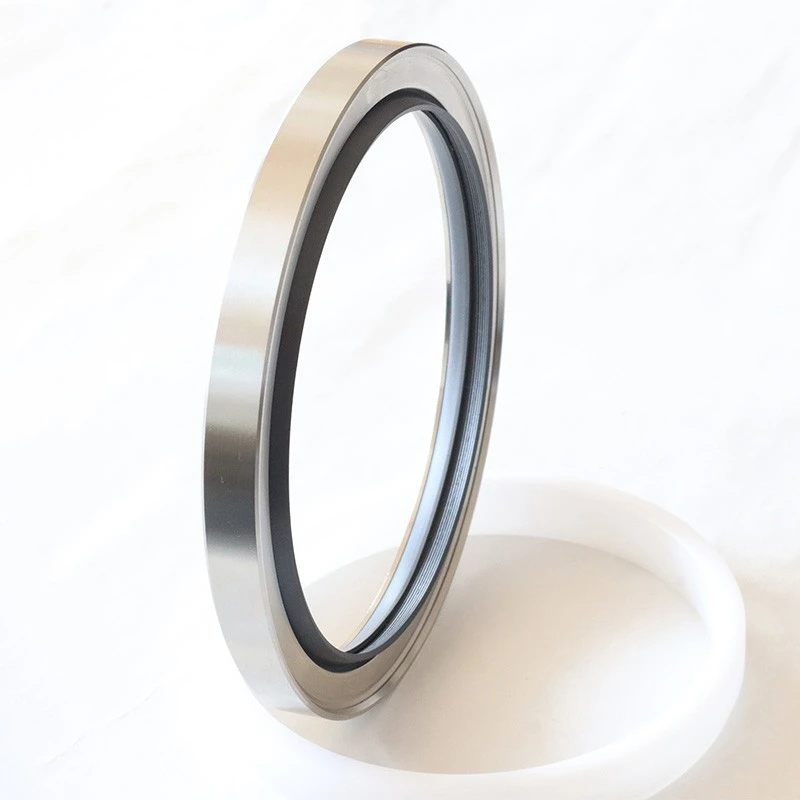

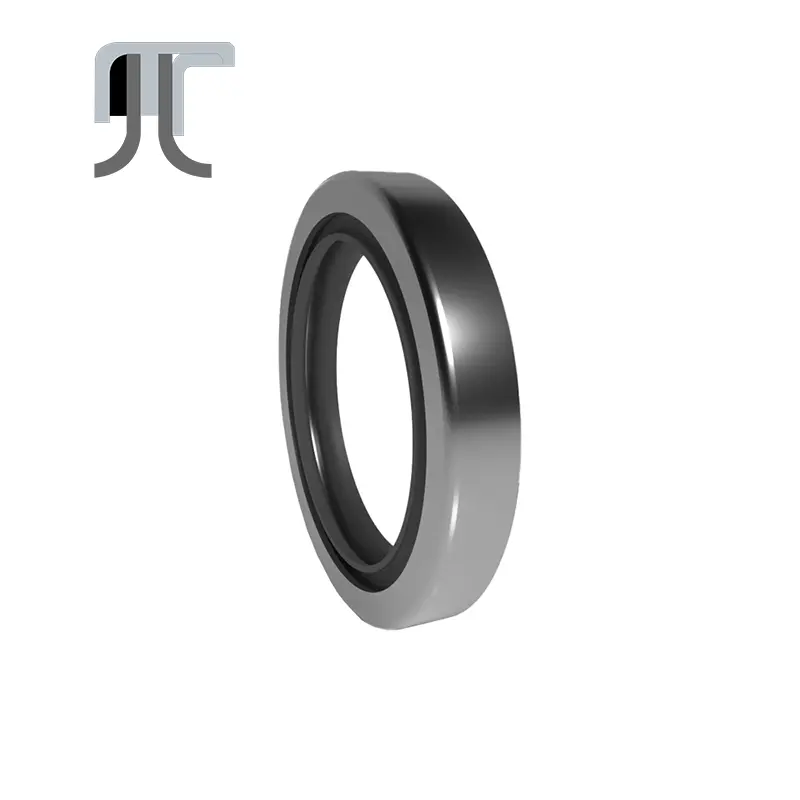

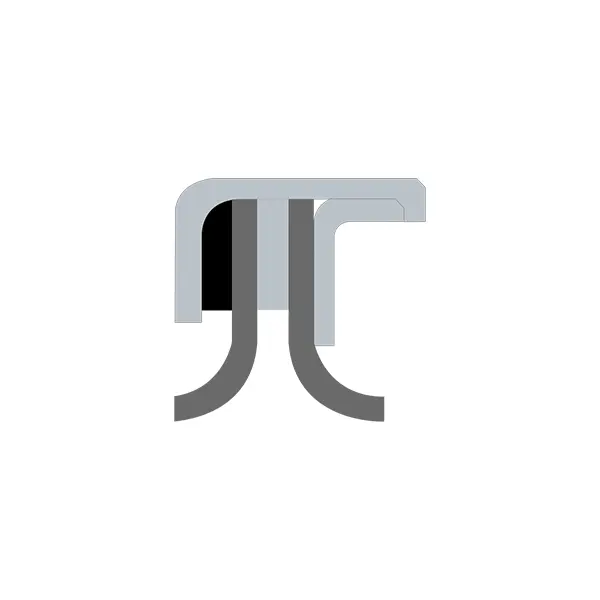

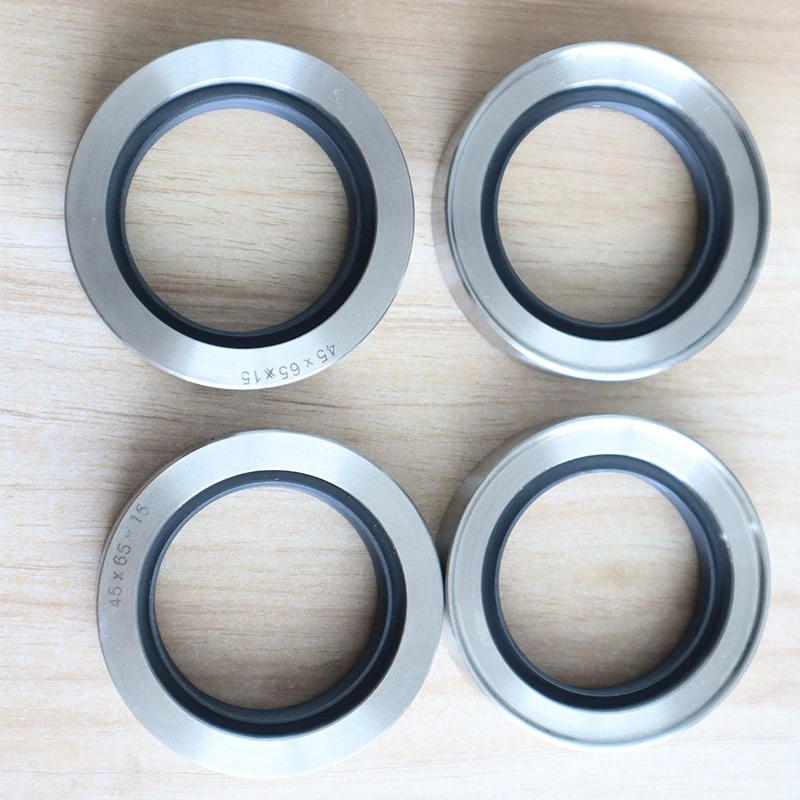

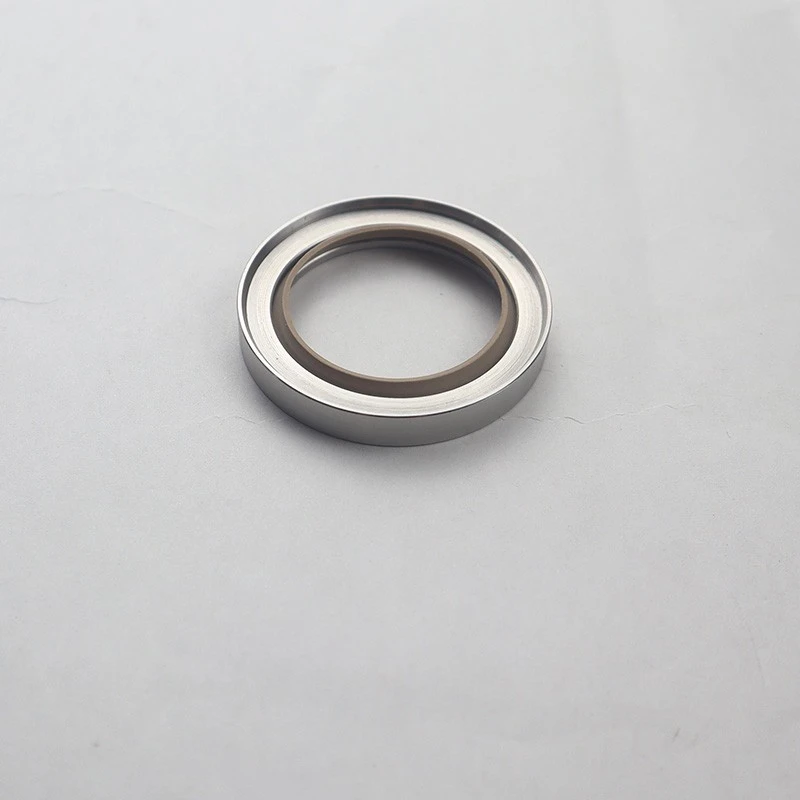

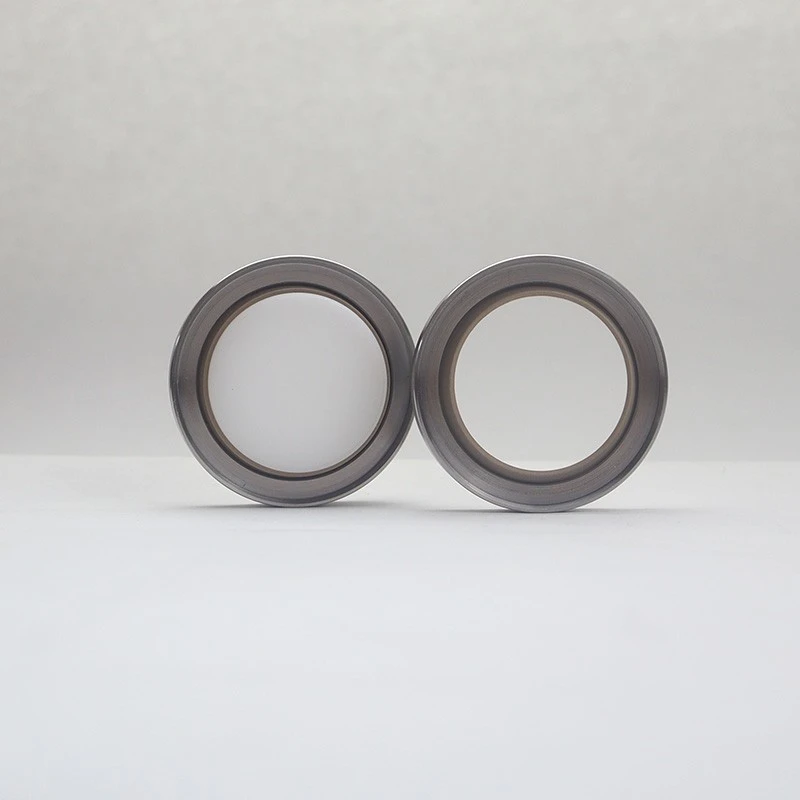

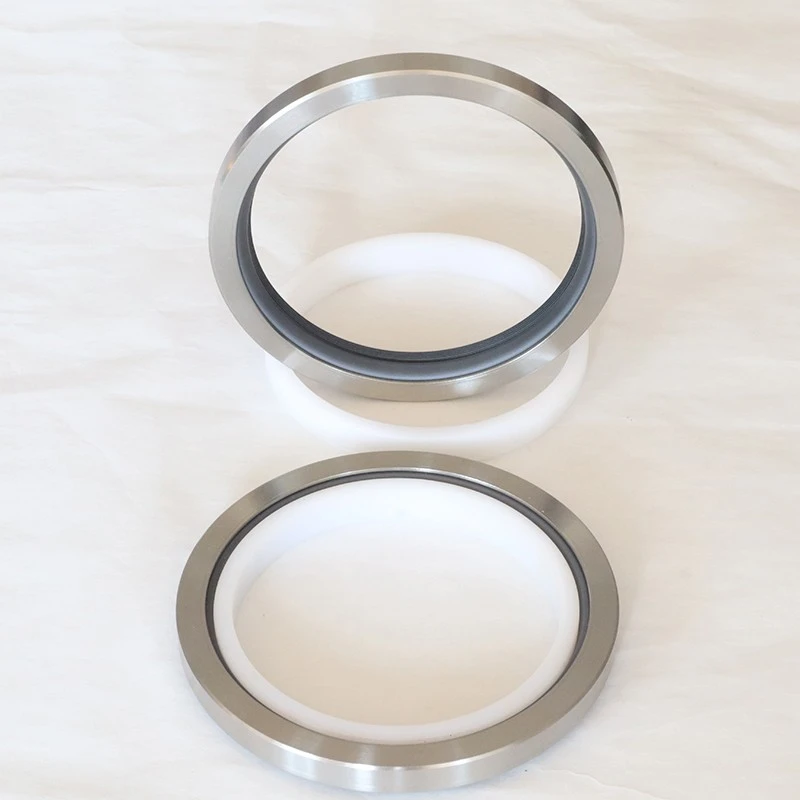

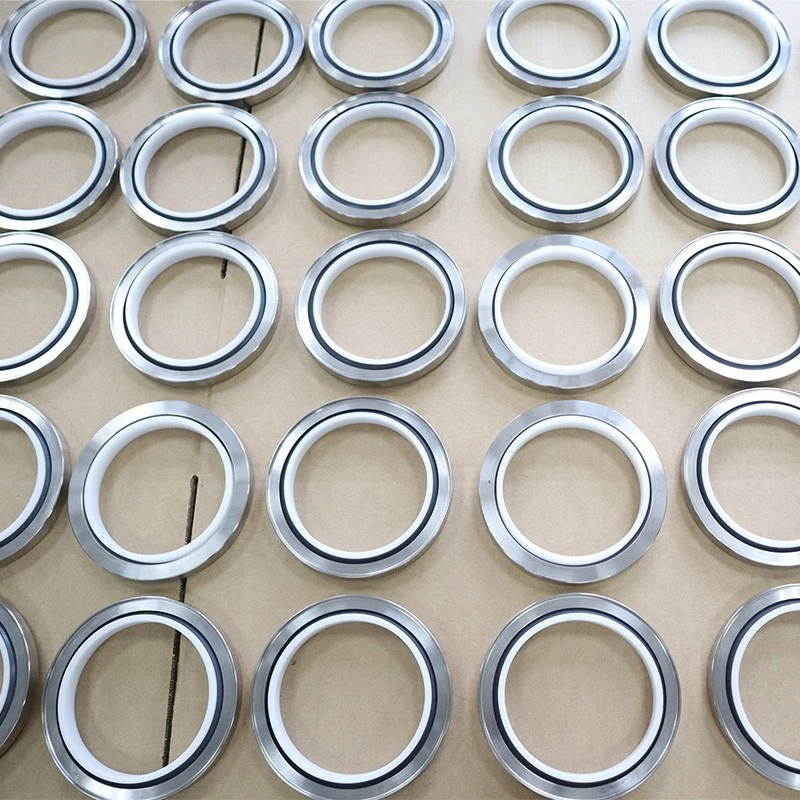

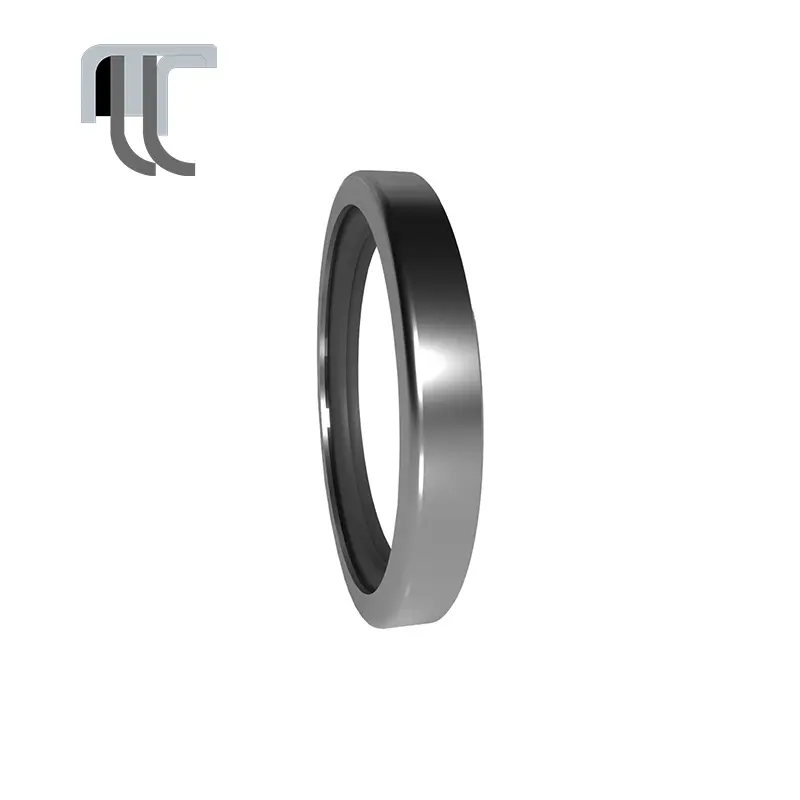

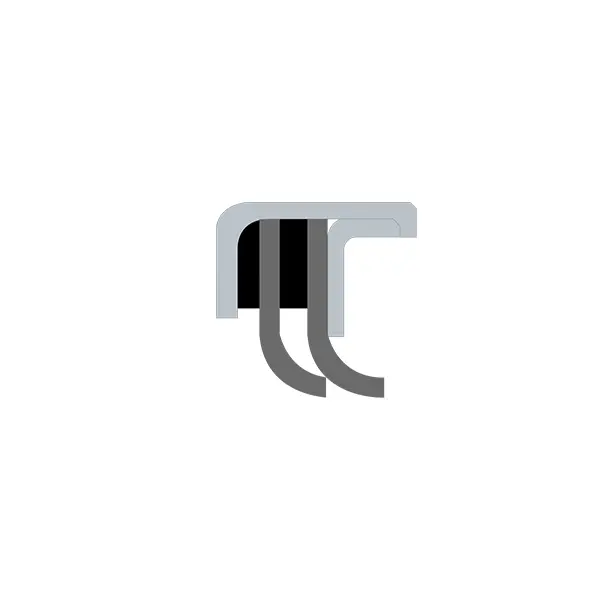

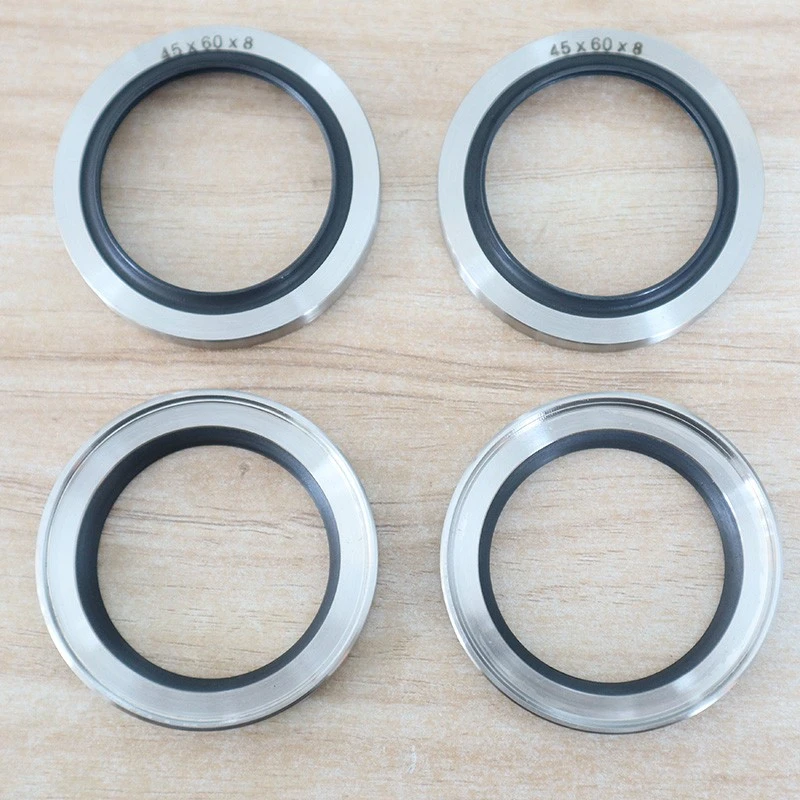

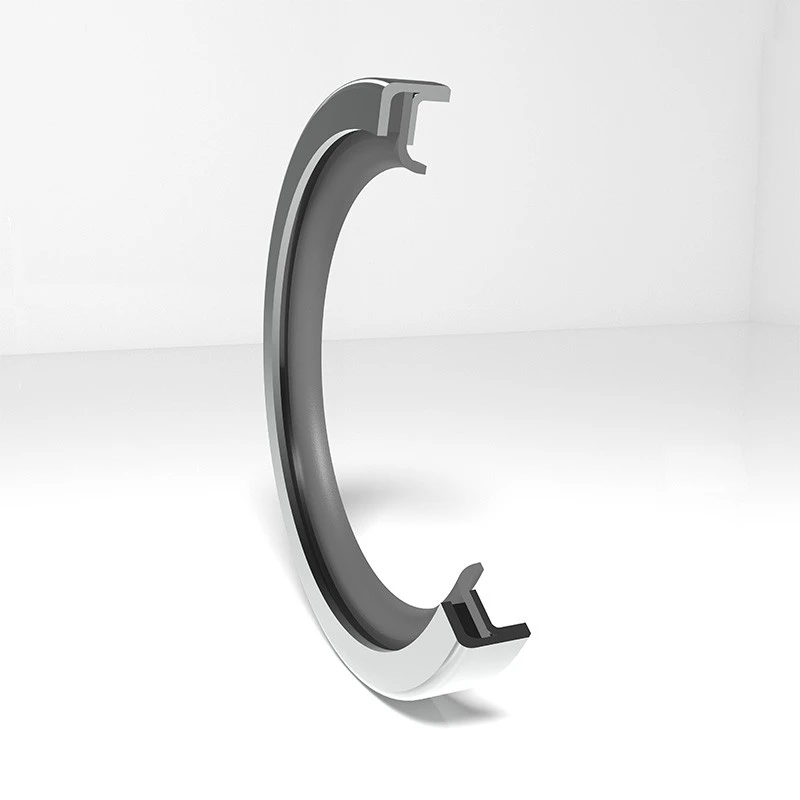

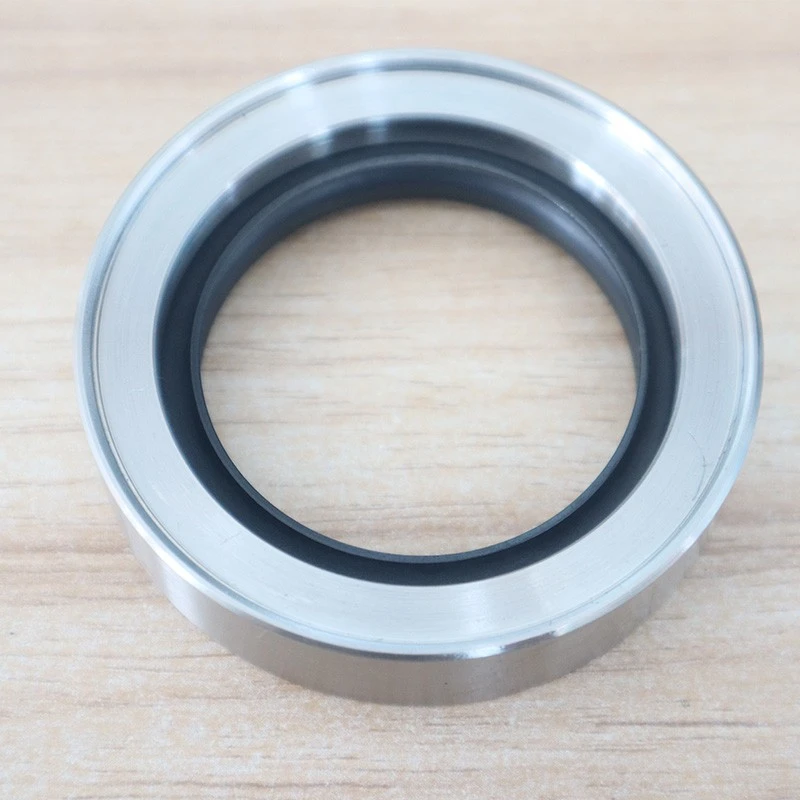

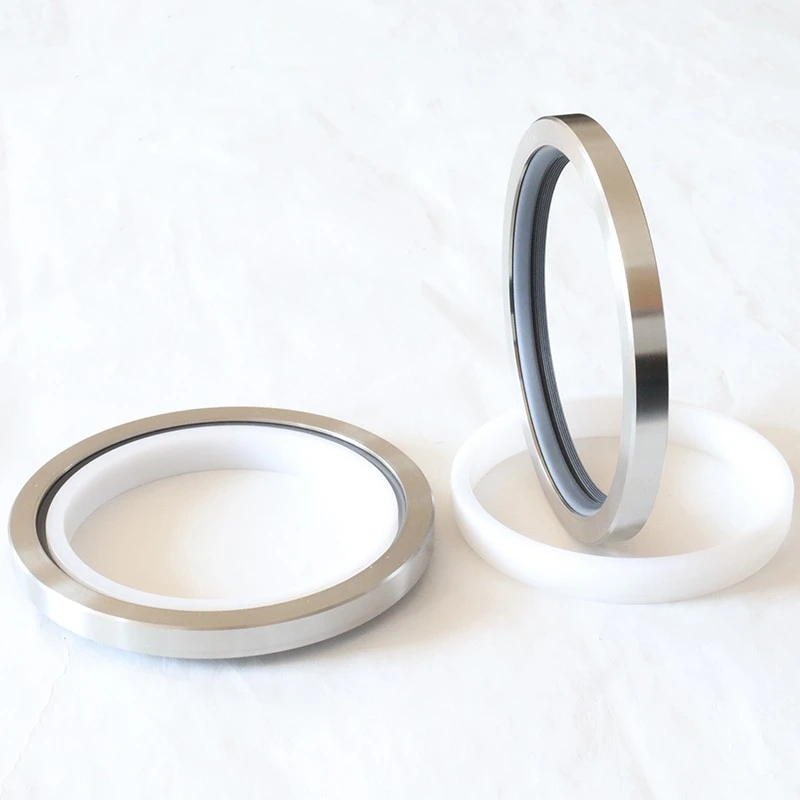

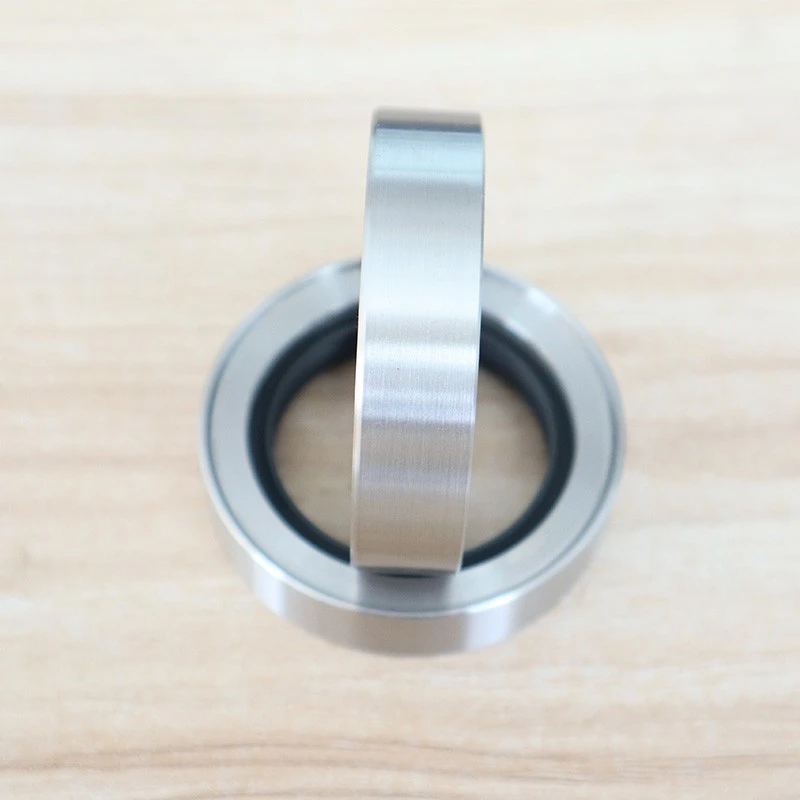

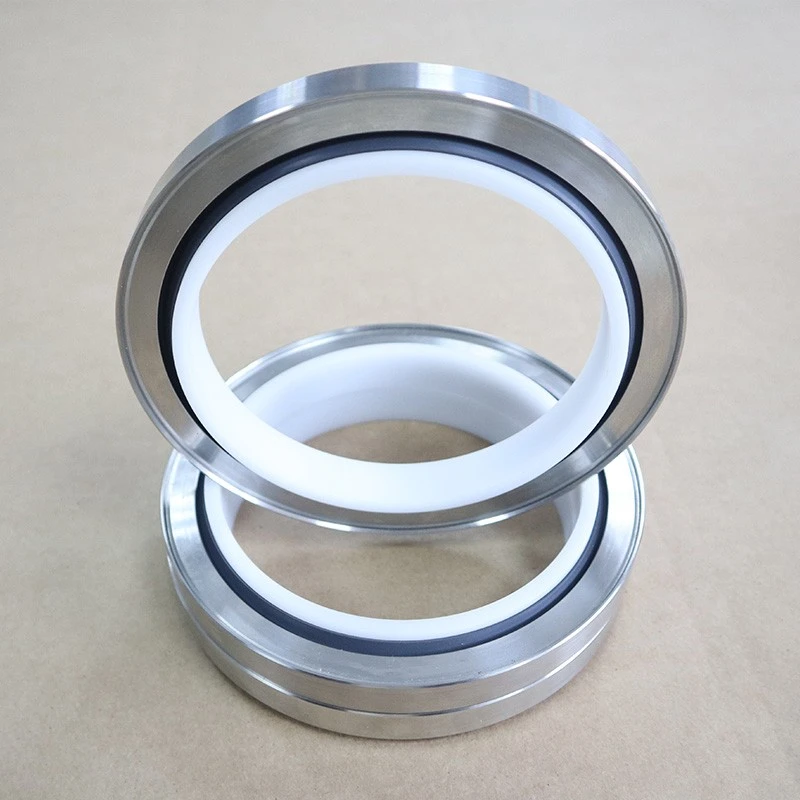

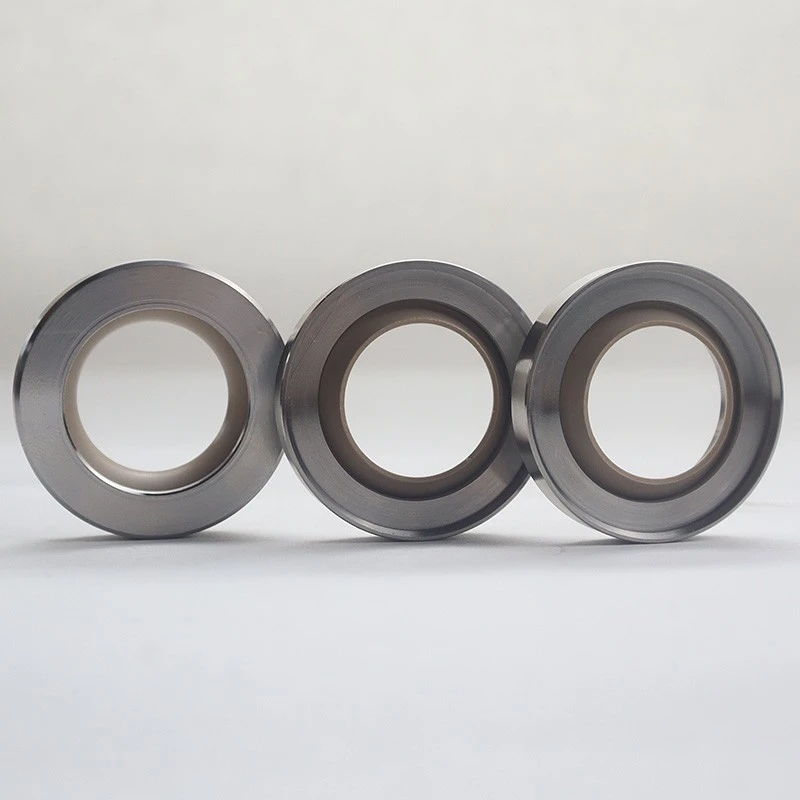

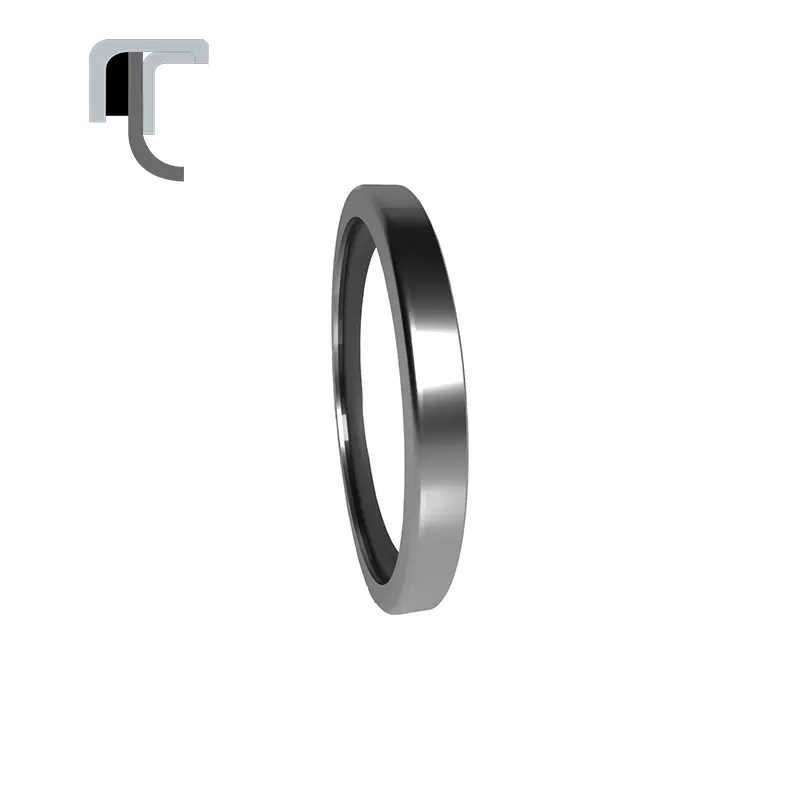

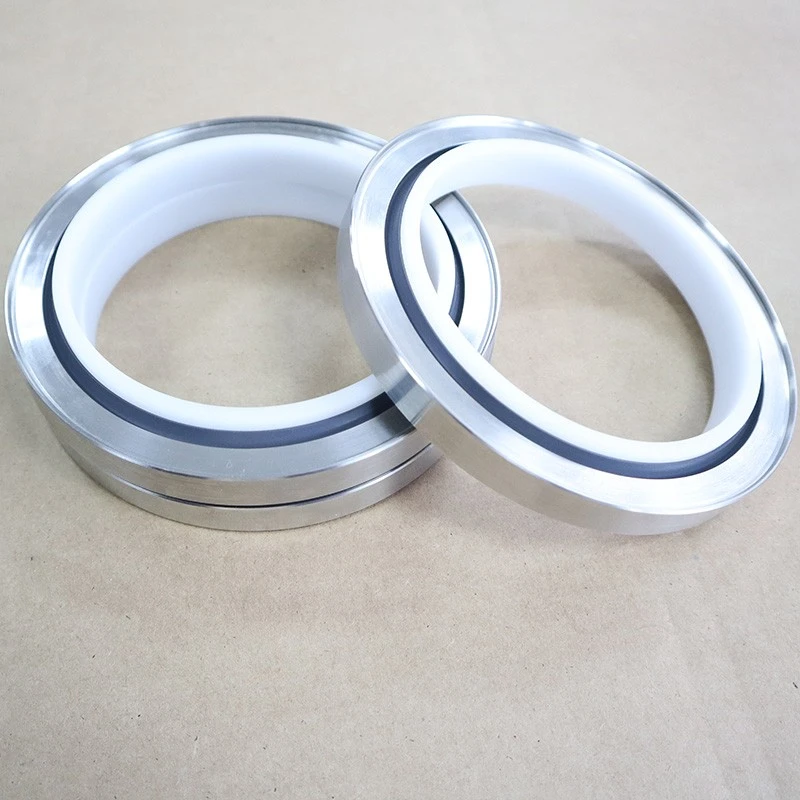

RCS Serisi PTFE Power Yağı Seal, metal bir iskelet ve karmaşık çalışma koşulları için uygun olan bir PTFE sızdırmazlık dudağı içerir.

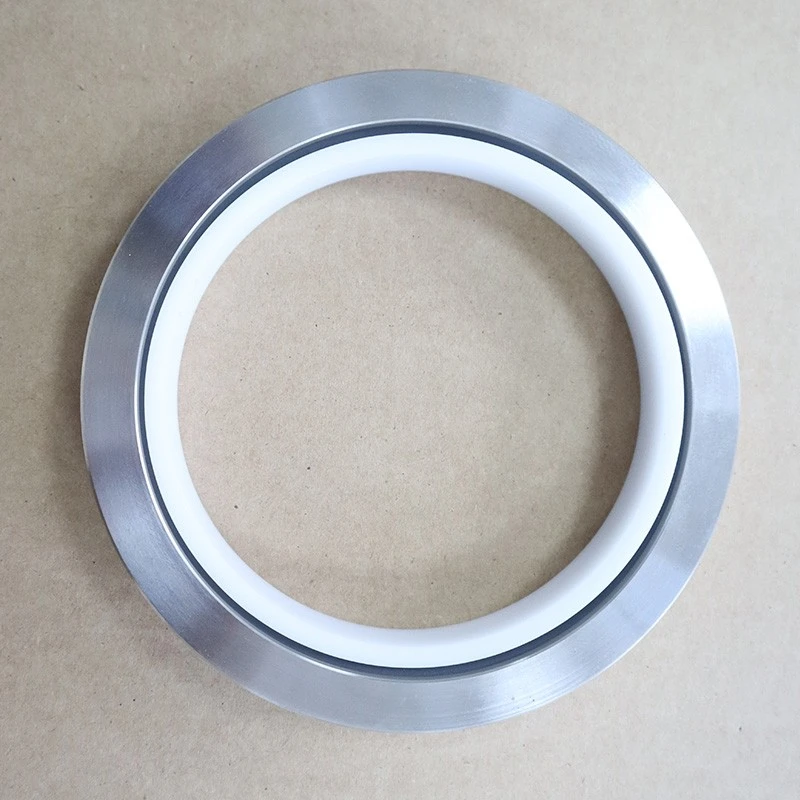

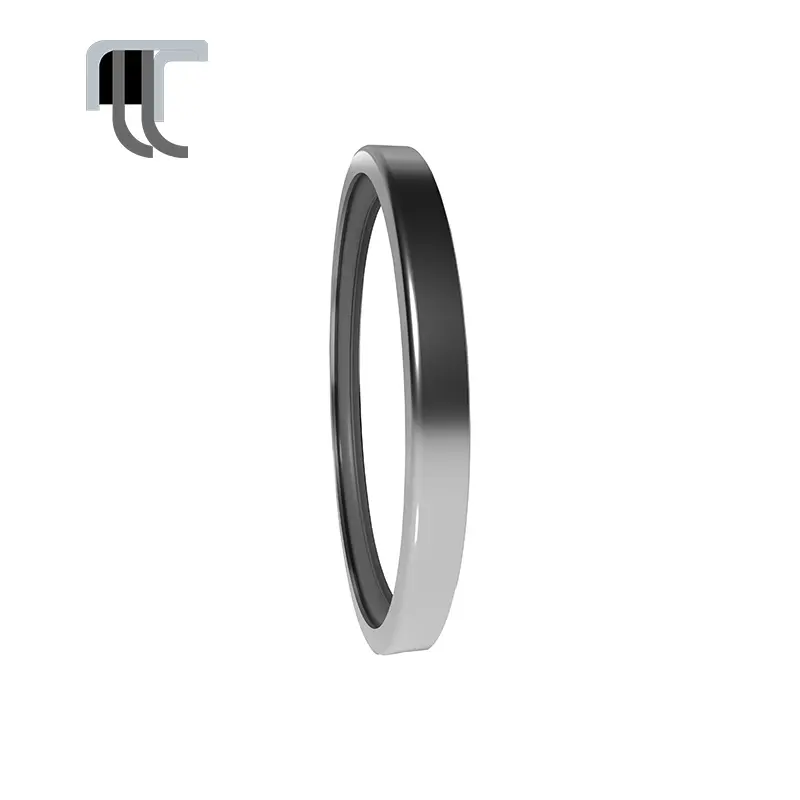

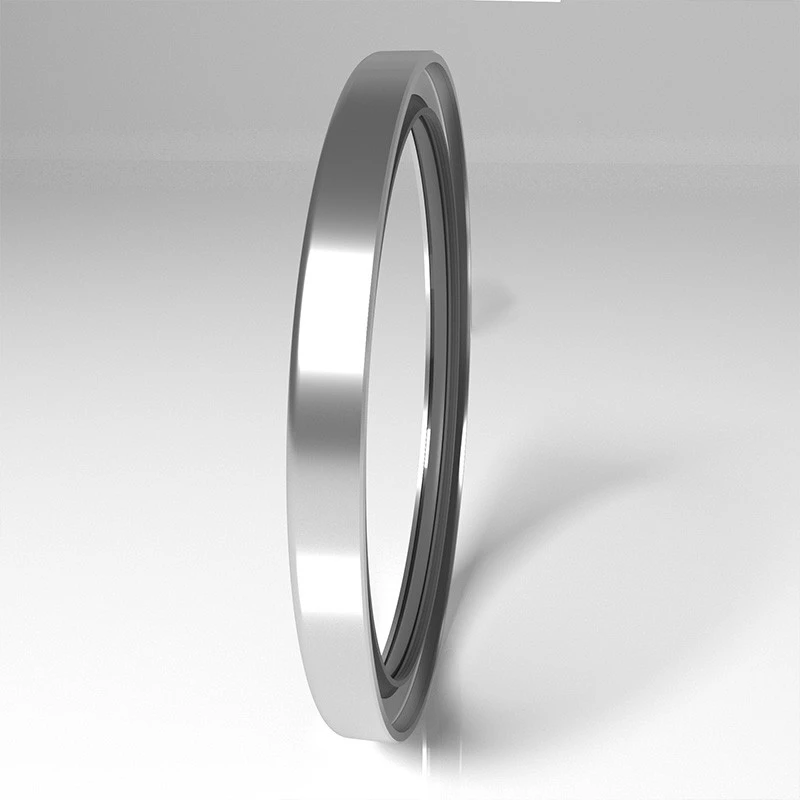

RC2057 Serisi Full PTFE Yağ Kavumu, geleneksel yağ keçellerinin karşılayamayacağı özel günler için tasarlanmıştır.

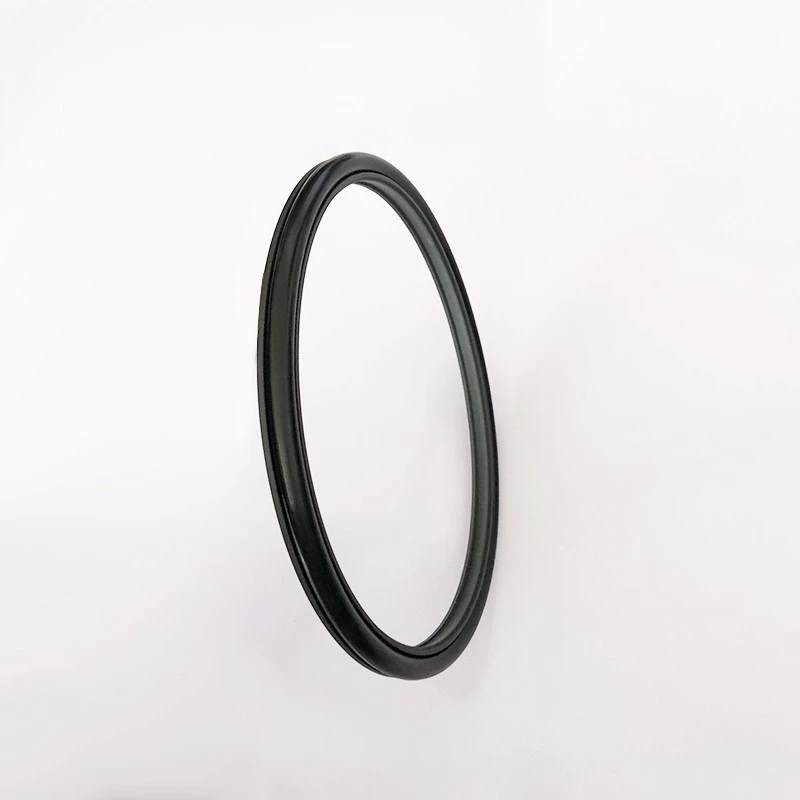

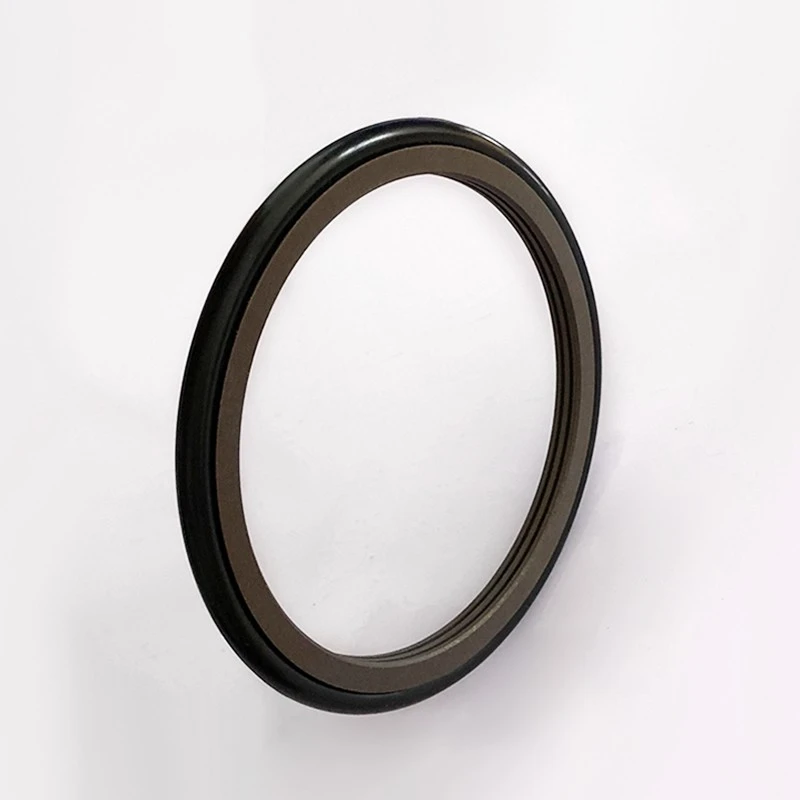

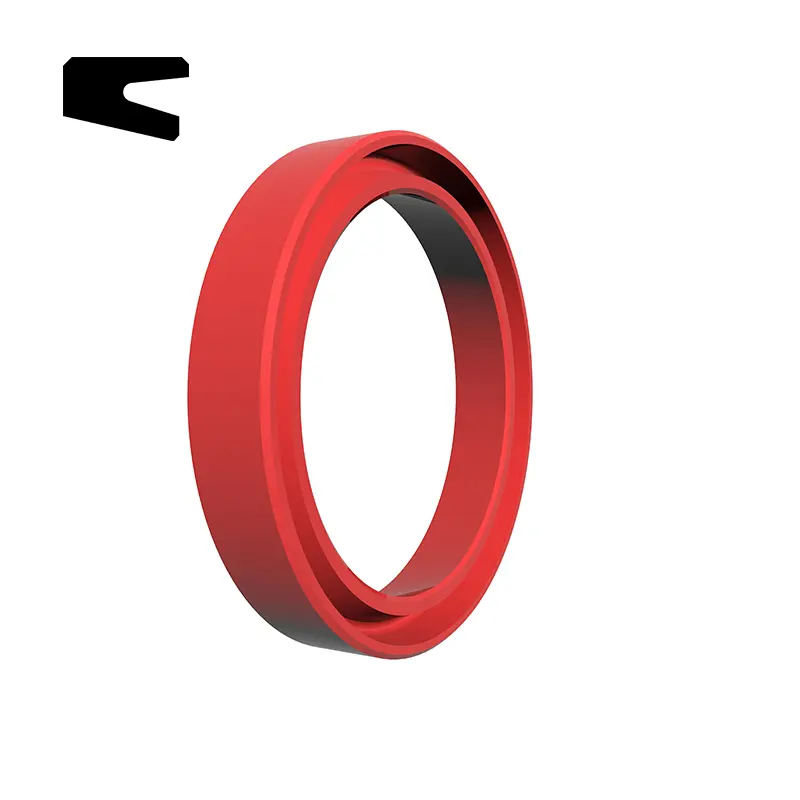

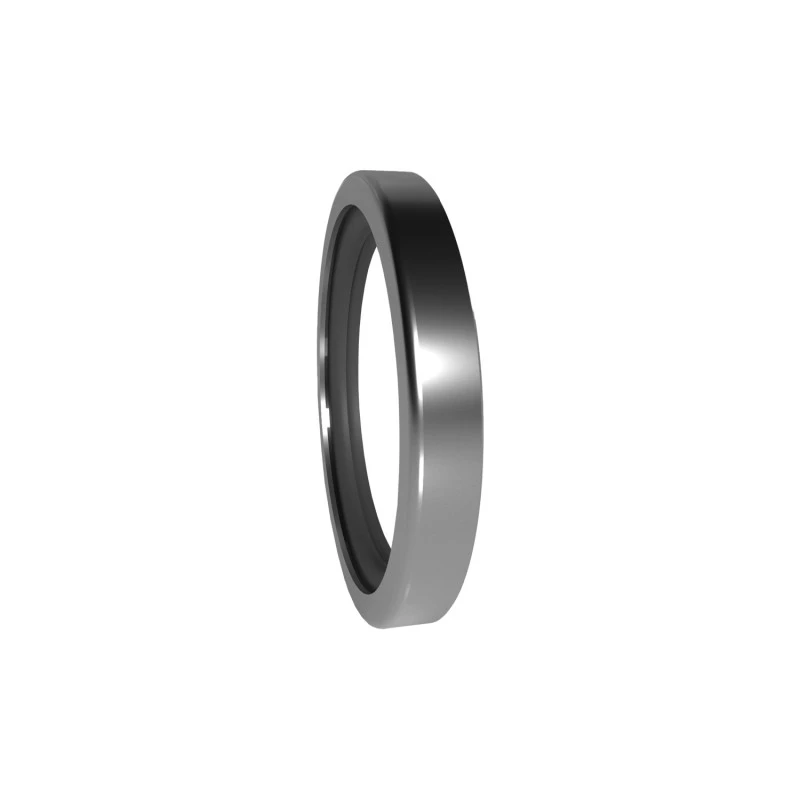

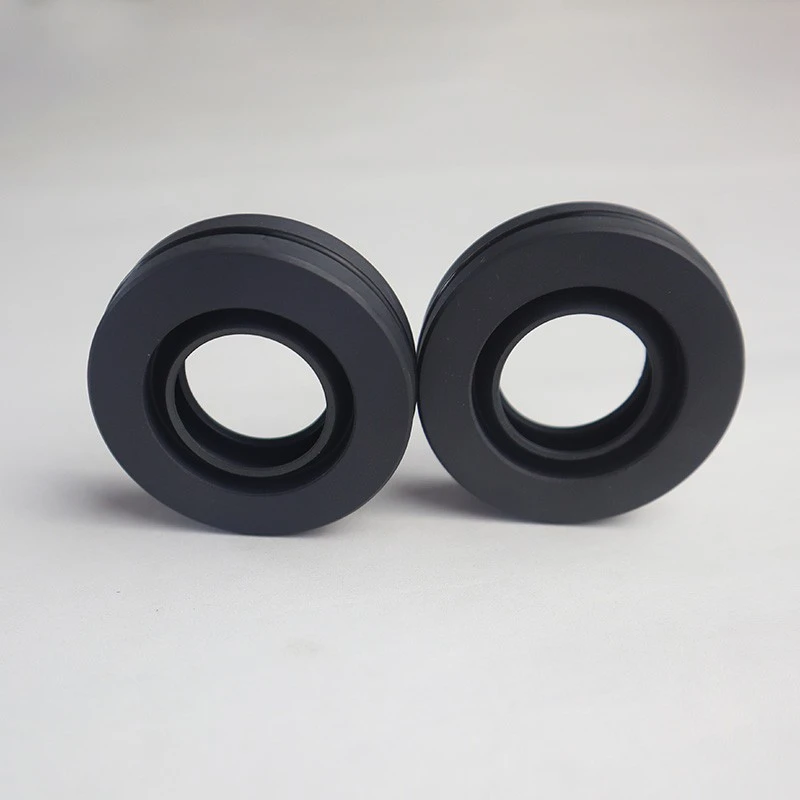

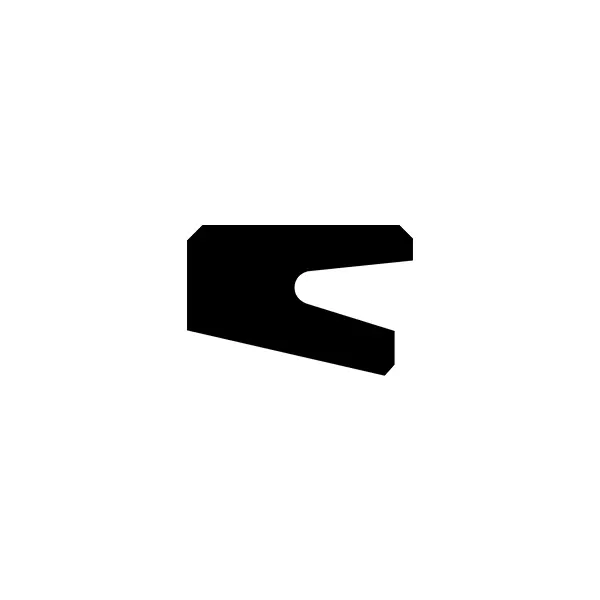

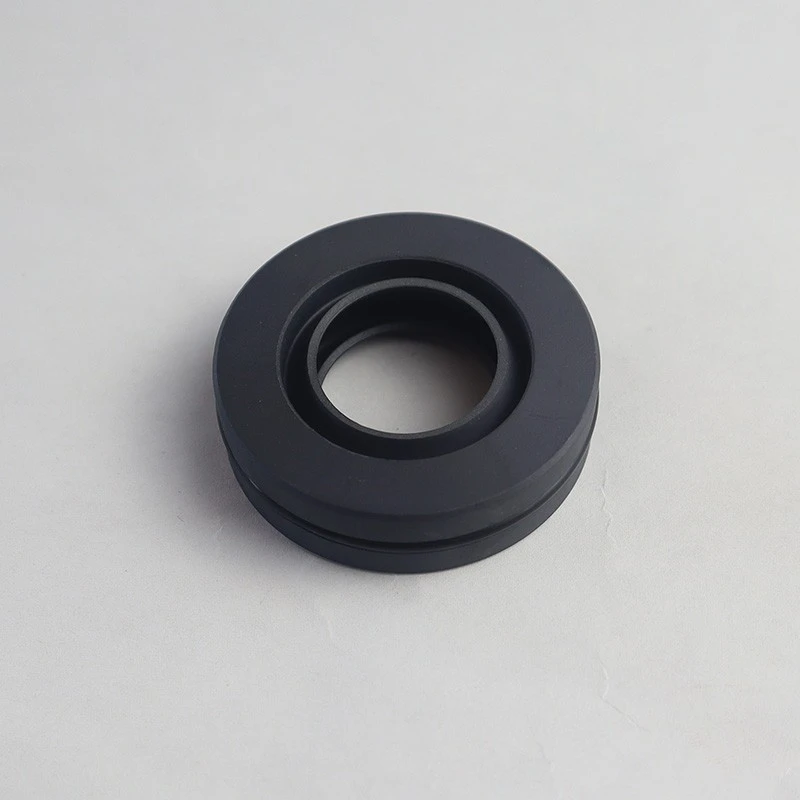

RC2065 serisi, basit bir yapı ve kolay kurulumla dönen şaftlar için tek yönlü bir basınçlı conta sağlar. Malzemeler nitril kauçuk (NBR) veya flororubber (FKM) olabilir.
Ruichen Seal'ın çeşitli mühürleri yüksek yaşam, düşük sürtünme, mükemmel sızdırmazlık ve kompakt yapının özelliklerine sahiptir. Hidrolik sistemler, pnömatik ekipman, su basınç ekipmanları, yüksek basınçlı dönen makineler ve endüstriyel ekipmanlar vb.
Ürün özellikleri ve uygulamaları:
Ürün Özellikleri:
Uzun Yaşam: Yüksek kaliteli malzemeler ve yapısal tasarım hizmet ömrünü genişletir.
Düşük Sürtünme: PTFE ve PU malzemeleri çalışma direncini azaltır ve verimliliği artırır.
İyi sızdırmazlık: Özel dudak ve yağ depolama tankı tasarımı mükemmel sızdırmazlık performansı sağlar.
Kompakt yapı: Çeşitli kurulum ortamları için uygun küçük alan tasarımı.
Yaygın olarak uygulanabilir: Hidrolik, pnömatik, su basıncı ve yüksek basınç, yüksek hız, düşük hız ve diğer çalışma koşulları için uygundur.
Uygulama Alanları:
Hidrolik sistem, pnömatik ekipman, su basınç ekipmanı.
Yüksek basınçlı dönen makineler, düşük hızlı ağır yük ekipmanı.
Endüstriyel ekipman, mühendislik makineleri, otomobil ve havacılık ve diğer alanlar.
Malzeme Seçimi:
1. Eşleşen O-ring malzemesi seçilebilir: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemesi: Standart Malzeme PTFE4, Diğer İsteğe Bağlı Malzemeler PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Malzeme: HPU.

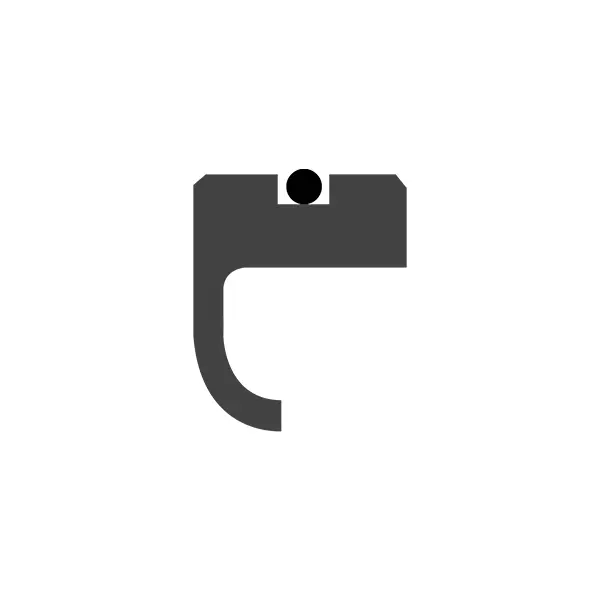

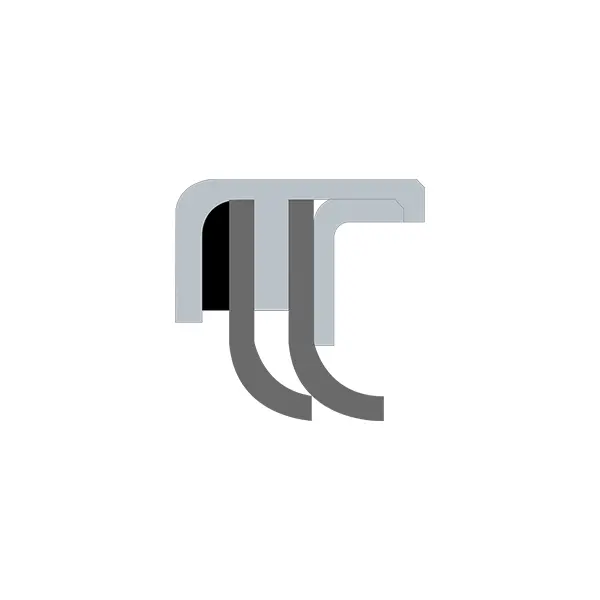

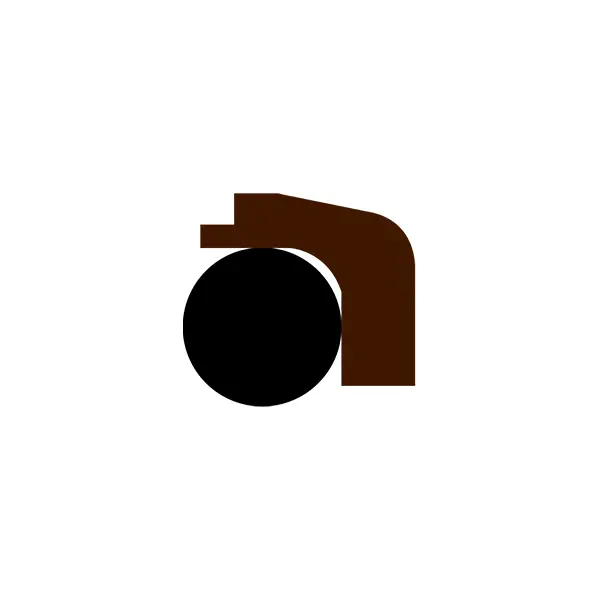

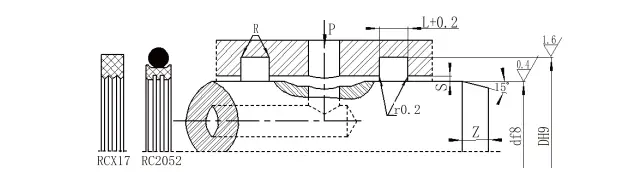

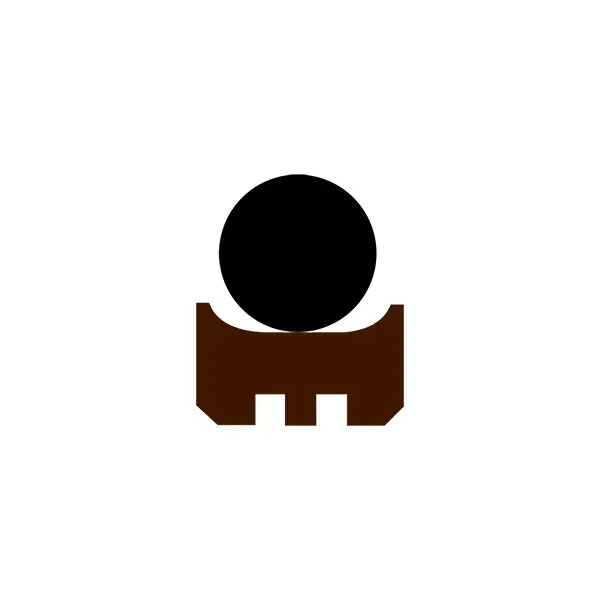

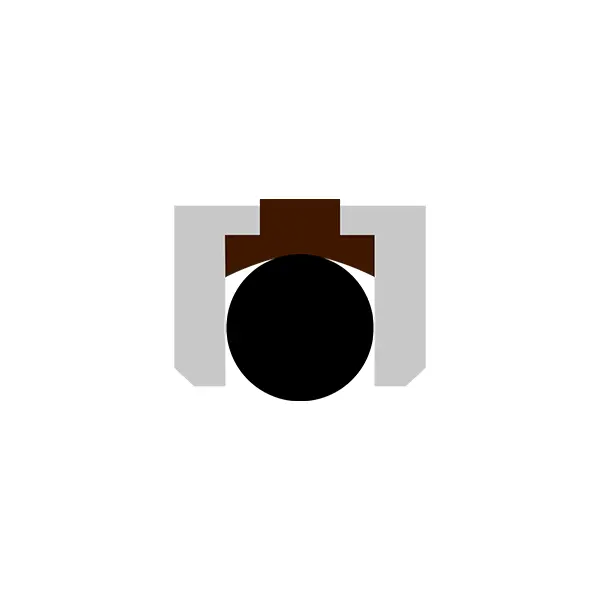

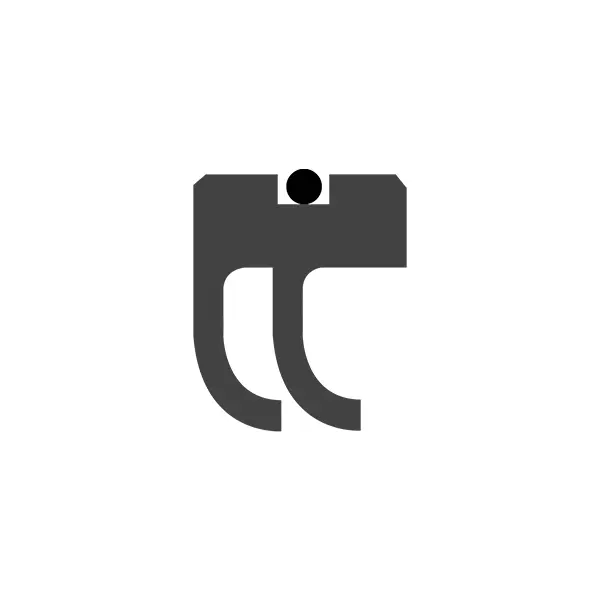

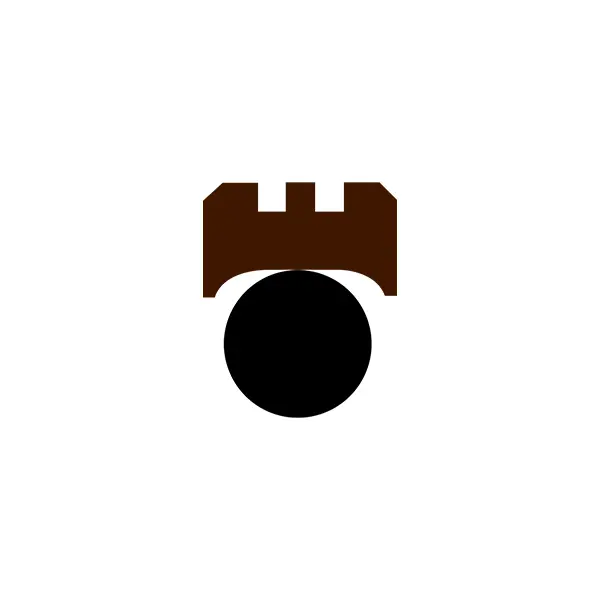

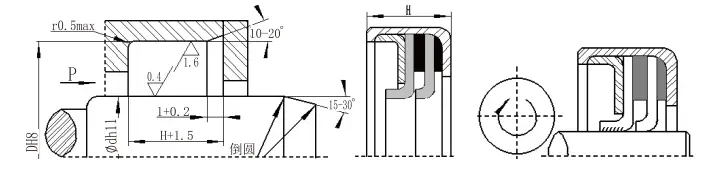

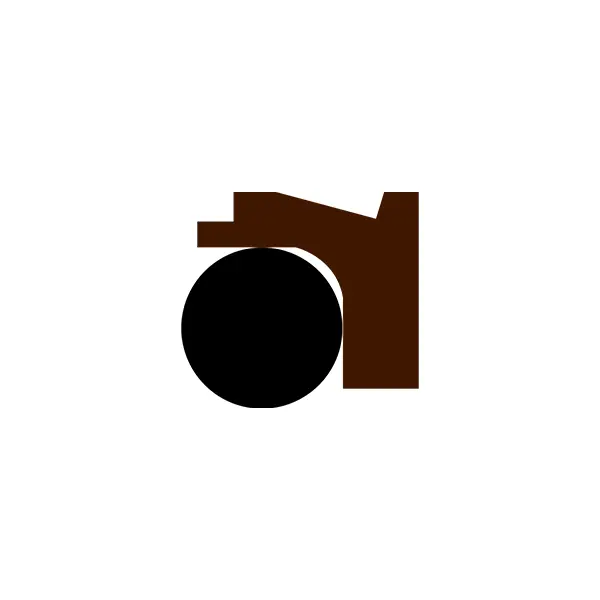

Yapısal diyagram
Sipariş Modeli RC2052-80X91X4.2-PTFE3-RO1 MODEL-DXDXL-Malzeme Kodu Modeli RCX17-80X914.2-HPU Model-DXDXL-Malzeme Kodu
Sipariş Modeli RC2054-80X69X4.2-PTFE3-RO1 MODEL-D*D*L-Malize Kod Sipariş Modeli RCX18-80X69X4.2-HPU Model-D*D*L-Malzeme Kodu

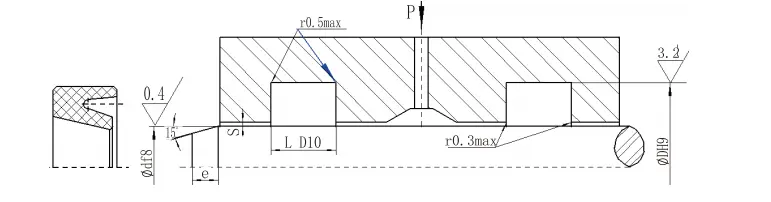

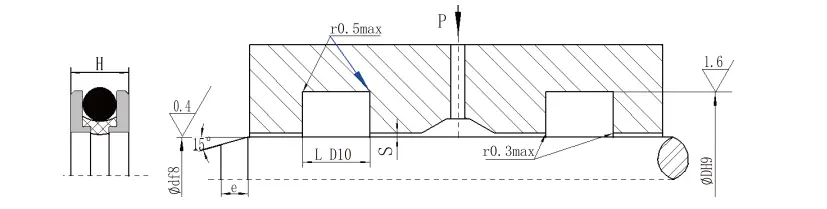

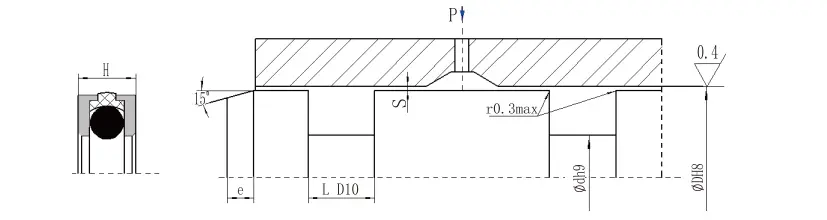

RDI kurulum boyutları
| DF8 | DH9 | L D10 | H | Boşluk | |
| 0-10mpa | 10-36mpa | ||||
| 50-79 | d+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | d+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | d+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | Lütfen şirketimize danışın | ||||
Pah uzunluğu
| Çubuk çapı | Pah uzunluk e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

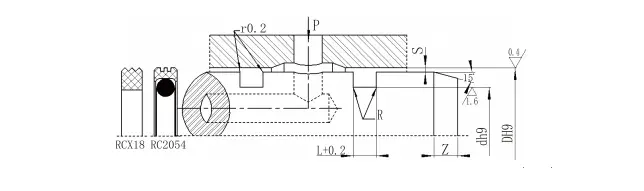

RDA Kurulum boyutları
| Dh8 | DH9 | L D10 | H | Boşluk | |
| 0-10mpa | 10-36mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
Pah uzunluğu
| Çubuk çapı | Pah uzunluk e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

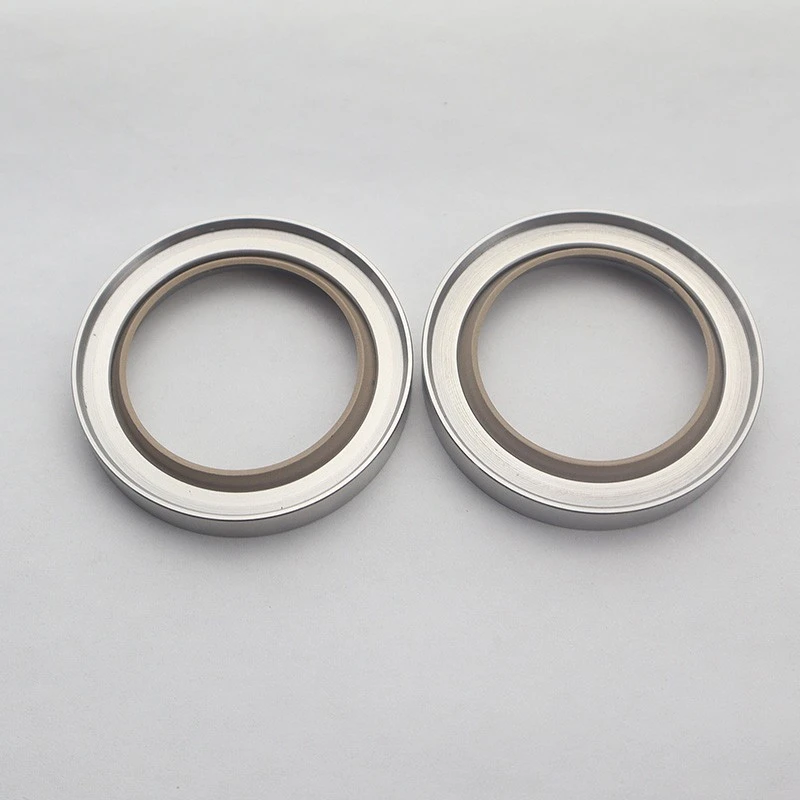

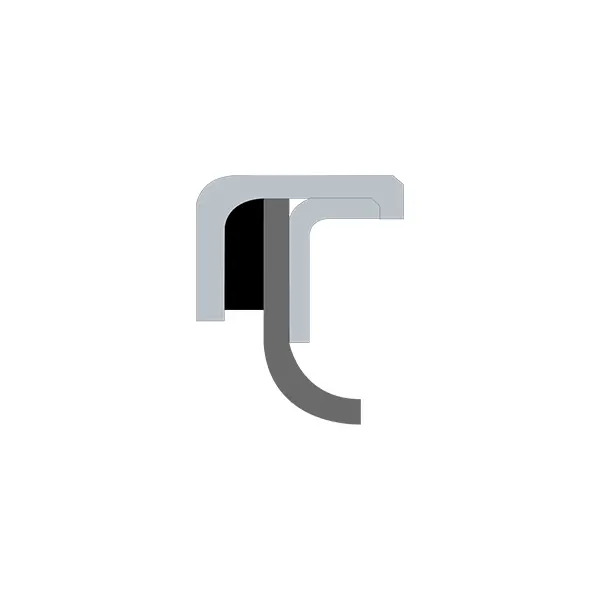

RCS Tipi PT Fe Power Yağ Kavumu (PTFE Yağ Salonu)

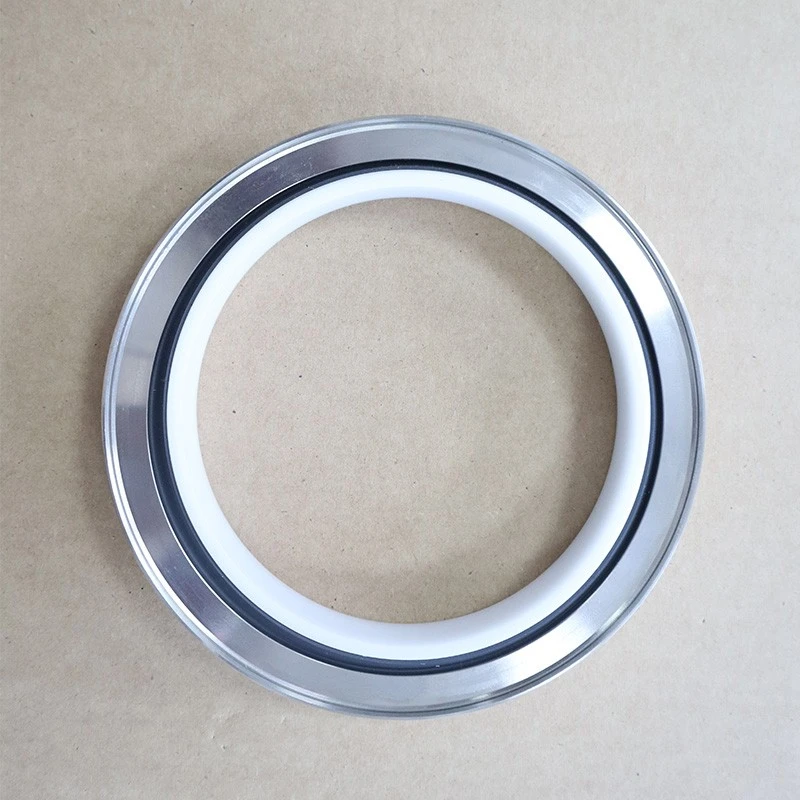

RC2057 Tip Full Pt Fe Yağ Seal

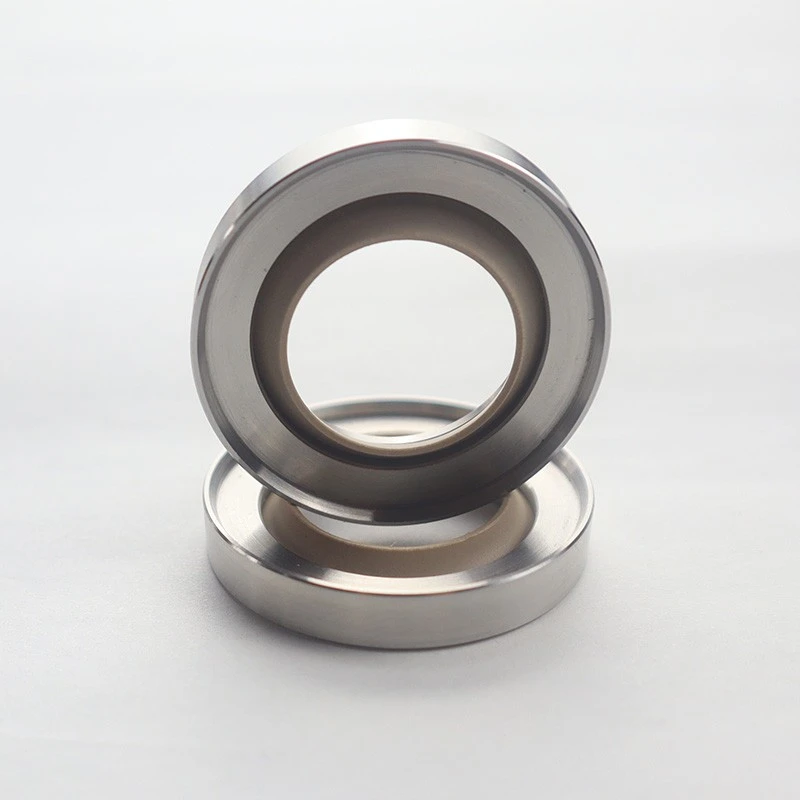

RCS tipi PTFE güç yağı kılıfı metal çerçeve, PTFE sızdırmazlık dudağı ve iç statik contadan oluşur. Tip, B Tipi, C Tipi, D Tipi, vb. Özellikler:
1. Kimyasal korozyon direnci
2. Geniş sıcaklık aralığı
3. Düşük yağlama ve yağsız yağlama için uygun
4. Minimum güç tüketimi elde etmek için düşük sürtünme
5. Yüksek hat hızı için uygun
6. Uzun süreli kapatıldıktan sonra yapışma, başlangıçta düşük direnç yok
7. Sertleştirilmemiş dönen şaftlar için uygun (PTFE dudağının makul seçimi)
8. Daha yüksek basınçlı durumlar için uygun
Ⅰ. Tipik uygulamalar:
Döner kompresörler, vidalı kompresörler, şanzıman/şanzımanlar, üfleyiciler, motorlar, takım tezgahı pompaları, hidrolik motorlar, santrifüjler, vb.
Ⅱ. Çiftleşme yüzeyleri için sertlik gereksinimleri
Önerilen sertlik: HRC ≥ 58. Gerekli sertlik birçok faktörle ilişkilidir. Yumuşak dönen şaftlar da düşük basınçlı ve düşük hızlı durumlarda uygulanabilir. Yumuşak metaller için PTFE6 dudak plakaları önerilir.
Ⅲ. Çiftleşme yüzeyleri için kalite gereksinimleri
RA = 0.2-0.63 A RZ = 1-3UM Rmax = 1-4um
| Kesit şekli | Model | Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Petrol, gaz, su, vb. |
|
RCS-B | 2 | -35 ~+200 | 20 | Petrol, gaz, su, vb. |
|
RCS-C | 1 | -35 ~+200 | 20 | Petrol, gaz, su, vb. |
|
RCS-D | 2 | -35 ~+200 | 20 | Petrol, gaz, su, vb. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Neredeyse tüm medya |
|
RC2057-B | 2 | -35 ~+200 | 20 | Neredeyse tüm medya |
Ⅳ. Akışkan Güç Spiral Akış Deseni:
RCS-D tipi, sızdırmazlık kabiliyetini iyileştirmek için spiral akış paterni yapısına sahip bir dudak plakası benimser. Dönen şaftın sadece bir yönde dönmesine izin verilir.
RC20658 Kurulum boyutları
| Model | DF8 | DH9 | L D10 | Smaksimum |
| RC2065A | 400-3000 | d+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | d+17.5 | ||
| > 3000 | Lütfen şirketimize danışın | |||
Pah uzunluğu
| Çubuk çapı | Pah uzunluk e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

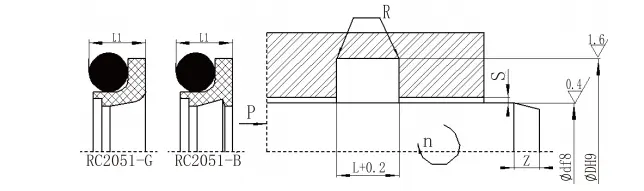

Özellikler ve boyutlar:
| D F8 Standart RC2051 | D F8 Hafif Yük RC2051-Q | D F8 Ağır yük RC2051-Z | D H9 | L+0.2 | L1 | Rmaksimum | Smaksimum | Zmin | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | d+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | d+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | d+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Not: 1. Şaft çapı ≤30mm için açık oluğun kullanılması önerilir. Hafif yük tipinin kapalı oluğa takılması daha kolaydır.
2. Dönen şaftın yüzey sertliğinin HRC> 58 olması önerilir.

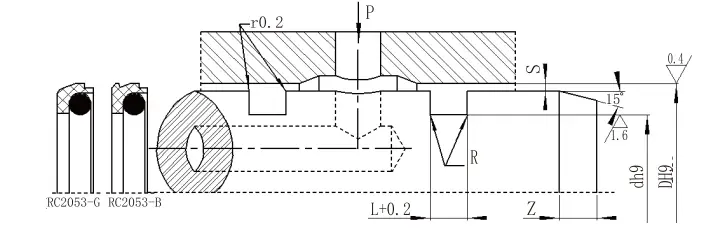

RC2053
| Diyafram aralığı D H9 | Oluk çapı D H9 | Oluk genişliği L+0.2 | Mühür yüksekliği L1 | Yuvarlak köşeler Rmaksimum | Radyal temizlik s | Pah Zimin | O-ring teli çapı D0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-155.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-109.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Not: 1. Şaft çapı ≤ 30 mm için açık oluk önerilir.
RC2052
| Şaft çapı aralığı D F8 | Oluk çapı D H9 | Oluk genişliği L+0.2 | Radyal temizlik smaksimum | Yuvarlak köşeler Rmaksimum | Pah Zıplamin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | d+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | d+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | d+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | d+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | d+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Not: 1. Şaft çapı ≤ 30 mm için açık oluk önerilir.
2.> 30 MPa basınçları için, conta kökü alanı H8/F8 toleransı kullanır.
RC2054| Diyafram aralığı D H9 | Oluk çapı D H9 | Oluk genişliği L+0.2 | Radyal temizlik smaksimum | Yuvarlak köşeler Rmaksimum | Pah Zıplamin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-155.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Basınç (MPA) | Sıcaklık (℃) | Referans hızı (m/s) |
Referans PV değeri MPA.M/S | Medya |
|
RC2051-B | ≤70 (standart) | -35 ~+100 (eşleşen O-ring NBR) | <2 | ≤5 | Hidrolik yağı, emülsiyon, su, gaz, vb. Hidrolik yağı, emülsiyon, su, gaz, vb. |
| ≤30 (yüksek hız) | -20 ~+200 (eşleşen O-ring FKM) | <6 | ||||
|
RC051-G | ≤70 (standart) | -35 ~+100 (eşleşen O-ring NBR) | <2 | ≤5 | Hidrolik yağı, emülsiyon, su, gaz, vb. Hidrolik yağı, emülsiyon, su, gaz, vb. |
| ≤30 (yüksek hız) | -20 ~+200 (eşleşen O-ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (standart) | -35 ~+100 (eşleşen O-ring NBR) | <2 | ≤5 | Hidrolik yağı, emülsiyon, su, gaz, vb. Hidrolik yağı, emülsiyon, su, gaz, vb. |
| ≤30 (yüksek hız) | -20 ~+200 (eşleşen O-ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (standart) | -35 ~+100 (eşleşen O-ring NBR) | <2 | ≤5 | Hidrolik yağı, emülsiyon, su, gaz, vb. Hidrolik yağı, emülsiyon, su, gaz, vb. |
| ≤30 (yüksek hız) | -20 ~+200 (eşleşen O-ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (eşleşen O-ring NBR) | ≤2 | ≤2.5 | Hidrolik yağı, emülsiyon, su, gaz, vb. Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Hidrolik yağı, emülsiyon, su, gaz, vb. |
|
RC2054 | ≤40 | -35 ~+100 (eşleşen O-ring NBR) | ≤2 | - | Hidrolik yağı, emülsiyon, su, gaz, vb. Hidrolik yağı, emülsiyon, su, gaz, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Hidrolik yağı, emülsiyon, su, gaz, vb. |
|
RDI | <36 | -35 ~+100 | <0.5 | - | Hidrolik yağı, emülsiyon, su, gaz, vb. |
|
RDA | <36 | -35 ~+100 | <0.5 | - | Hidrolik yağı, emülsiyon, su, gaz, vb. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Yağ, su, gaz, vb. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Yağ, su, gaz, vb. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Yağ, su, gaz, vb. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Yağ, su, gaz, vb. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Neredeyse tüm medya |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Neredeyse tüm medya |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hidrolik yağı, emülsiyon, su, gres, vb. |
