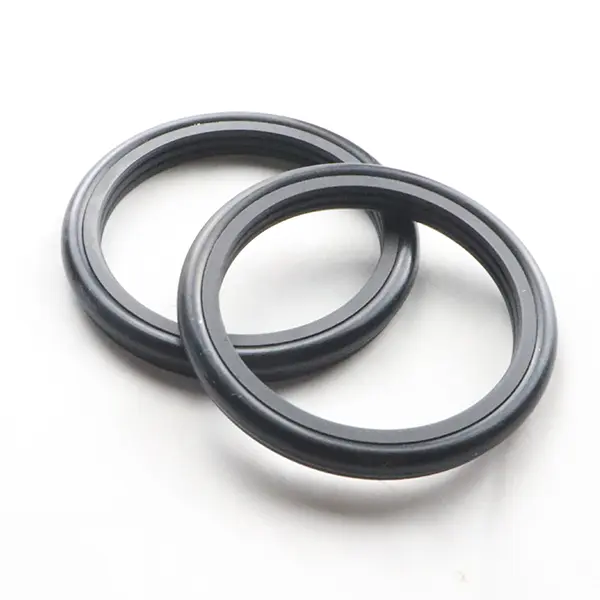

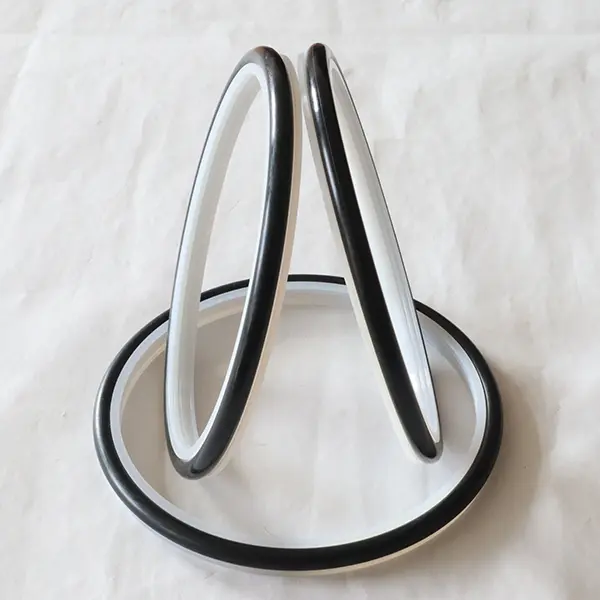

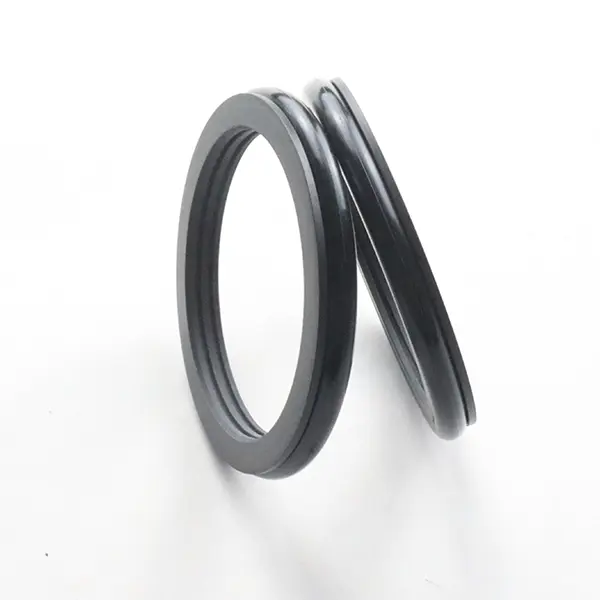

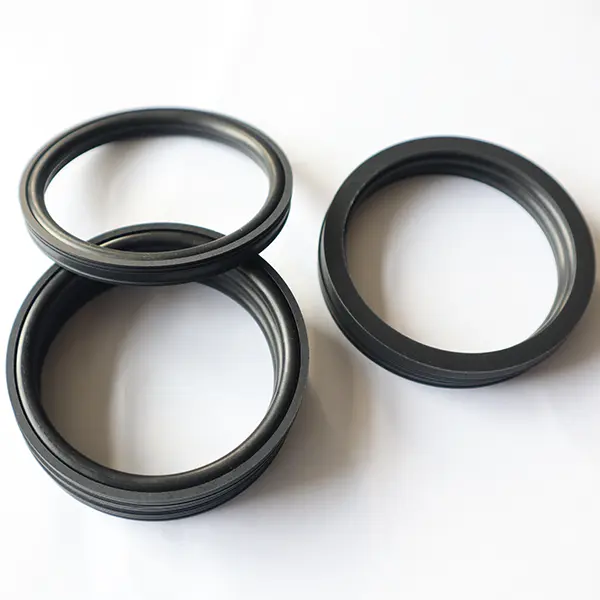

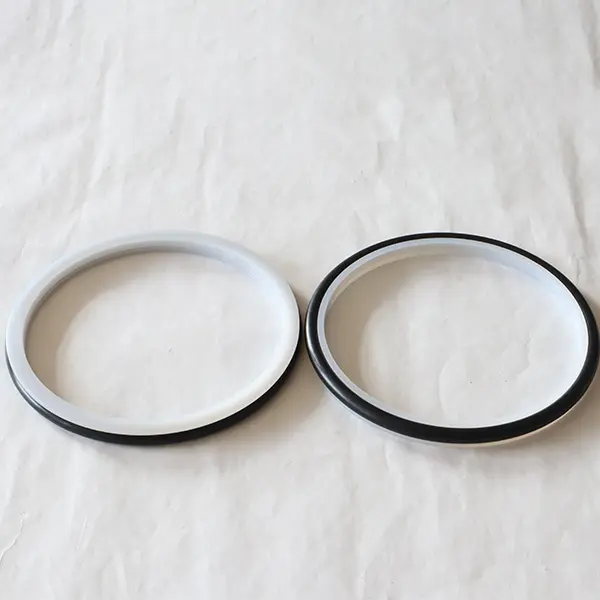

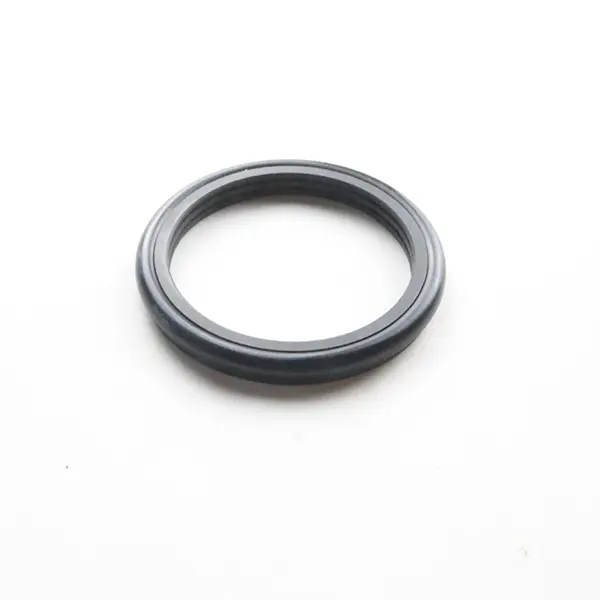

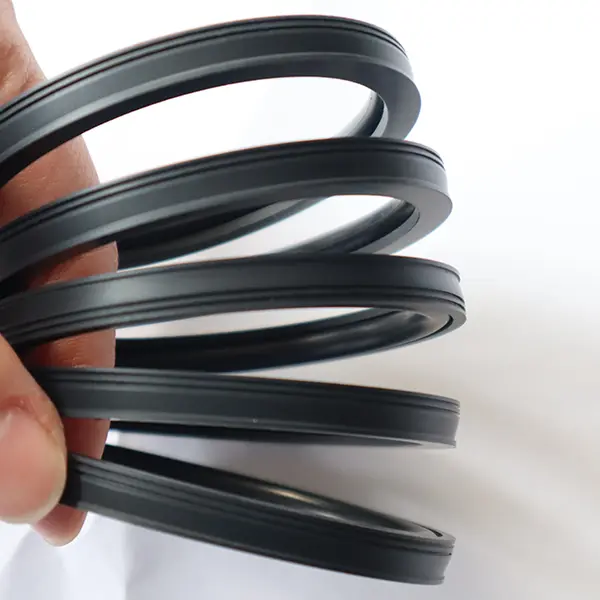

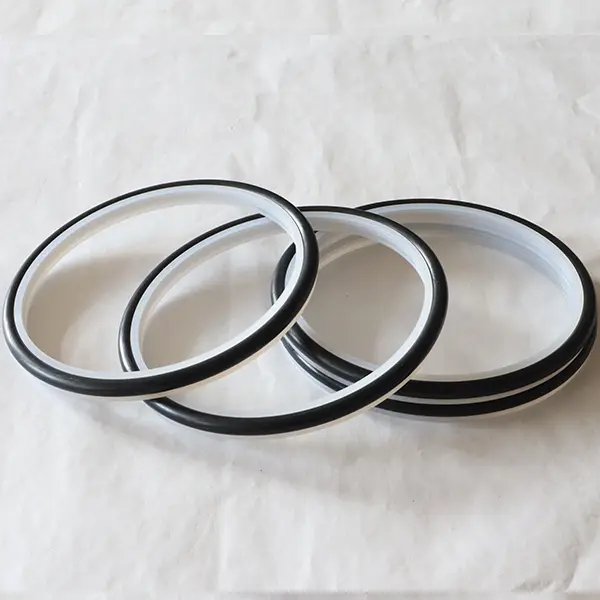

Ruichen Seal'in çimento bulamaç için döner contaları, yüksek performanslı mühendislik plastik dişli conta halkaları ve O şeklinde kauçuk halkalardan yapılmıştır. Piston pompaları, çamur pompaları, vida matkapları, sondaj kuleleri, yağ keşif ekipmanları ve beton karıştırma tesisleri gibi sert çalışma koşulları için uygundur. Bunlar iki modele ayrılır: RC2061 ve RC2062.
Hem RC2061 hem de RC2062, hidrolik pistonlama ve döner hareketlerin tek yönlü sızdırmazlığı için uygundur. Uzun yaşam, düşük sürtünme, iyi sızdırmazlık, küçük yapısal alan ve kolay kurulum, kullanım ve bakım özelliklerine sahiptirler. Özel sızdırmazlık dudağı ve kalınlık optimizasyonu tasarımı, çimento bulamaç gibi malign ortamlarda bile iyi sızdırmazlık etkisine sahiptir. Bulamaç ortamını sızdırmak için kullanıldığında, iki (veya daha fazla) contalar arasında gres yağlamasını öneririz.
Ürün özellikleri ve uygulamaları:
Ürün Özellikleri:
Uzun Yaşam: Yüksek fonksiyonlu mühendislik plastikleri ve kauçuk, güçlü dayanıklılık kombinasyonu.
Düşük sürtünme: Optimize edilmiş tasarım, çalışma direncini azaltır ve verimliliği artırır.
Mükemmel sızdırmazlık: Çimento bulamaç gibi malign ortamlar için uygun özel sızdırmazlık dudak tasarımı.
Kompakt yapı: Küçük alan tasarımı, kolay kurulum ve bakım.
Sert çalışma koşulları için geçerli: Kararlı performansa sahip çamur ve çimento bulamaç gibi medya için tasarlanmıştır.
Uygulama senaryoları:
Piston pompaları, çamur pompaları, vida matkapları, sondaj kuleleri vb.
İnşaat makineleri ve beton karıştırma istasyonları gibi ekipman.
Malign ortama karşı aşınma direnci ve direnç gerektiren diğer hidrolik pistonlama ve döner contalar.
Teknik Avantajlar:
Aşırı çalışma koşullarına uyum sağlamak için özel dudak ve kalınlık optimizasyonu tasarımı.
Kolay kurulum, düşük bakım maliyeti ve uzun hizmet ömrü.
Yüksek aşınma ve yüksek kirliliğe sahip sert ortamlar için geçerlidir.
Kullanım Önerileri:
Çamur ortamı için kullanıldığında, contanın ömrünü uzatmak için iki (veya daha fazla) conta arasında yağlanması ve yağlanması önerilir.

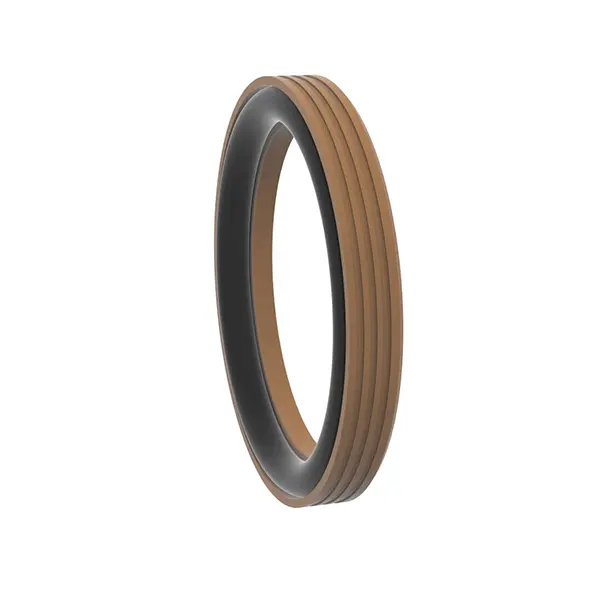

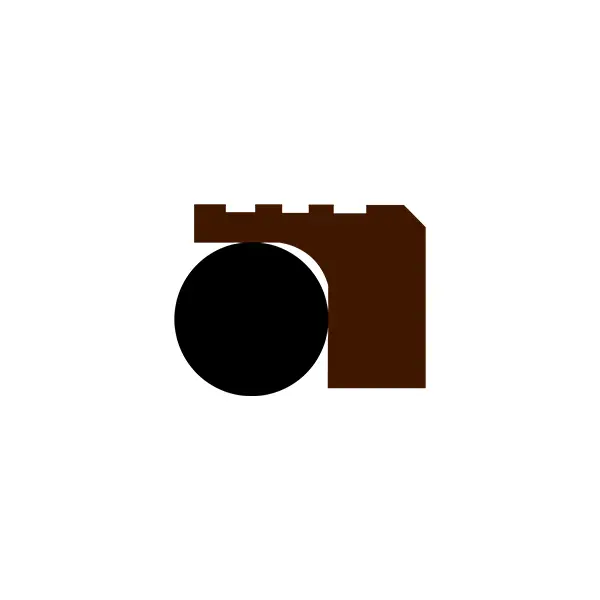

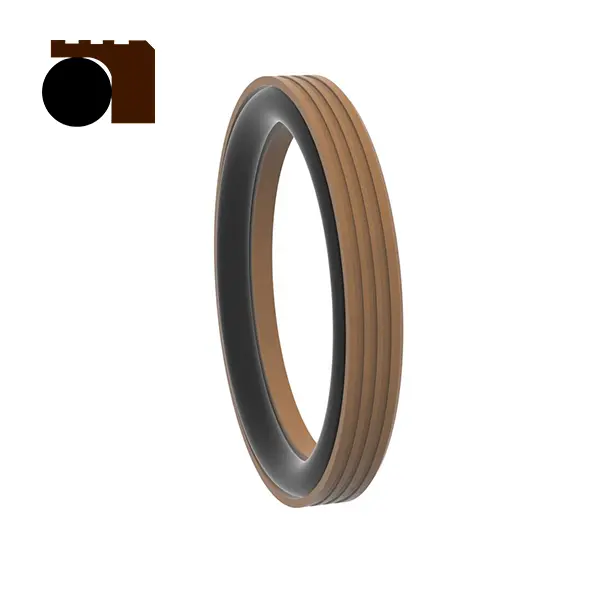

RC2061
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta | |
| Pistonlu hareket | Dönme hareketi | |||
| ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | ≤2 | Hidrolik yağ, emülsiyon, su, çamur, ham petrol, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri seçilebilir: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemesi: Standart Malzeme PTFE4, Diğer İsteğe Bağlı Malzemeler PTFE2/PTFE5/UPE/PK1/PK2, vb.
Sipariş örneği
Sipariş Modeli RC2061-80*91.7*7.6-PTFE4-R01 Model-Şaft Çapı*Groove Çapı*Groove Genişlik Maddi Kodu
Spesifikasyonlar (parametre aralığı içindeki herhangi bir boyut mevcuttur)

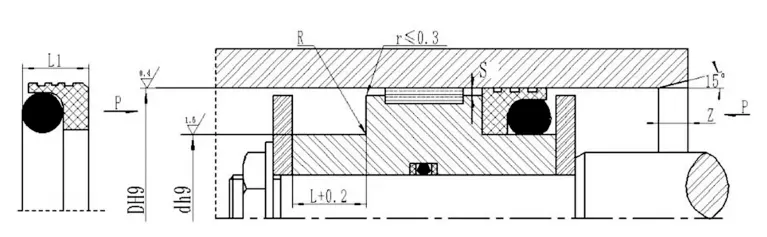

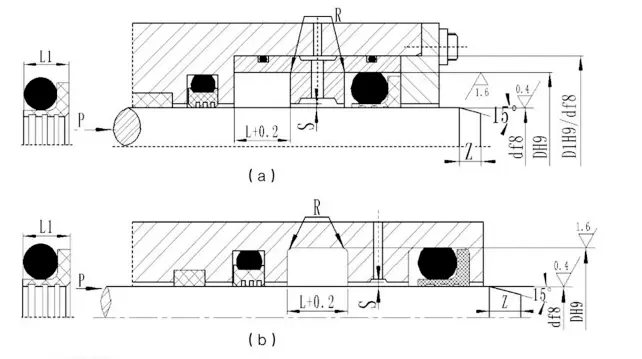

| Şaft çapı aralığı Standart D F8 RC2061 | Şaft çapı aralığı Ağır tip D F8 RC2061-Z | Oluk çapı D H9 | Oluk genişliği L+0.2 | Sızdırmazlık genişliği L1 | Yuvarlak köşeler Rmaksimum | Radyal temizleme Smaksimum | Pah Zimin | O-ring teli çapı | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | d+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Not: 1. Şaft çapı ≤30mm için açık oluk önerilir.
2. döner conta için, döner şaftın yüzey sertliğinin HRC ≥58 olması önerilir.
3. 30MPA'dan büyük basınç için, ekstrüzyon boşluğu için H8/F8 önerilir.

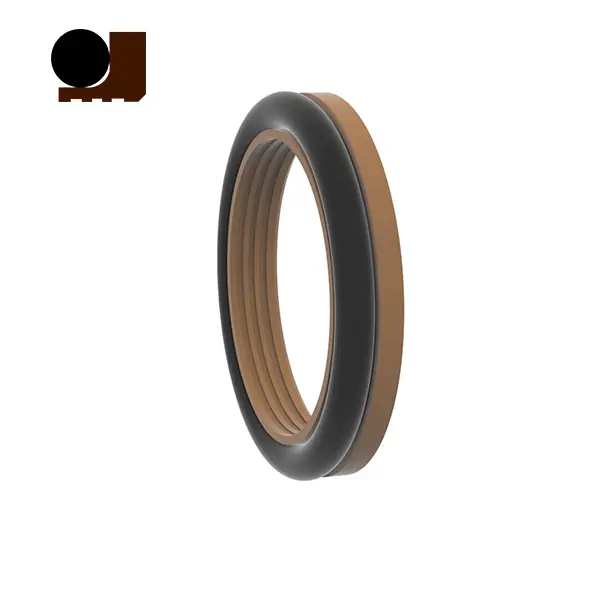

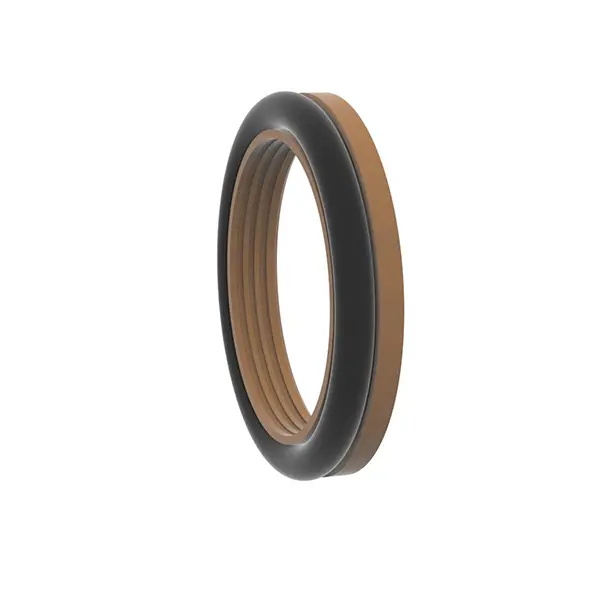

RC2062 Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta | |
| Pistonlu hareket | Dönme hareketi | |||
| ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | ≤2 | Hidrolik yağ, emülsiyon, su, çamur, ham petrol, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri seçilebilir: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemesi: Standart Malzeme PTFE4, Diğer İsteğe Bağlı Malzemeler PTFE2/PTFE5/UPE/PK1/PK2, vb.
Sipariş örneği
Sipariş Modeli RC2062-80*68.3*7.6-PTFE4-R01 Model silindiri çapı*Groove Çapı*Groove Genişlik Maddi Kodu
Spesifikasyonlar (parametre aralığı içindeki herhangi bir boyut mevcuttur)
| Diyafram aralığı Standart tip D H9 RC2062 | Diyafram aralığı Ağır tip D H9 RC2062-Z | Oluk çapı D H9 | Oluk genişliği L+0.2 | SEAL Genişliği L1 | Yuvarlak Köşeler Rmaksimum | Radyal temizlik smaksimum | Pah Zıplamin | O-ring teli çapı | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-109.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Not: 1. Silindir çapı ≤ 30mm için açık oluğun kullanılması önerilir.
2. 30MPA'dan büyük basınç için, ekstrüzyon boşluğu için H8/F8 kullanılması önerilir.
