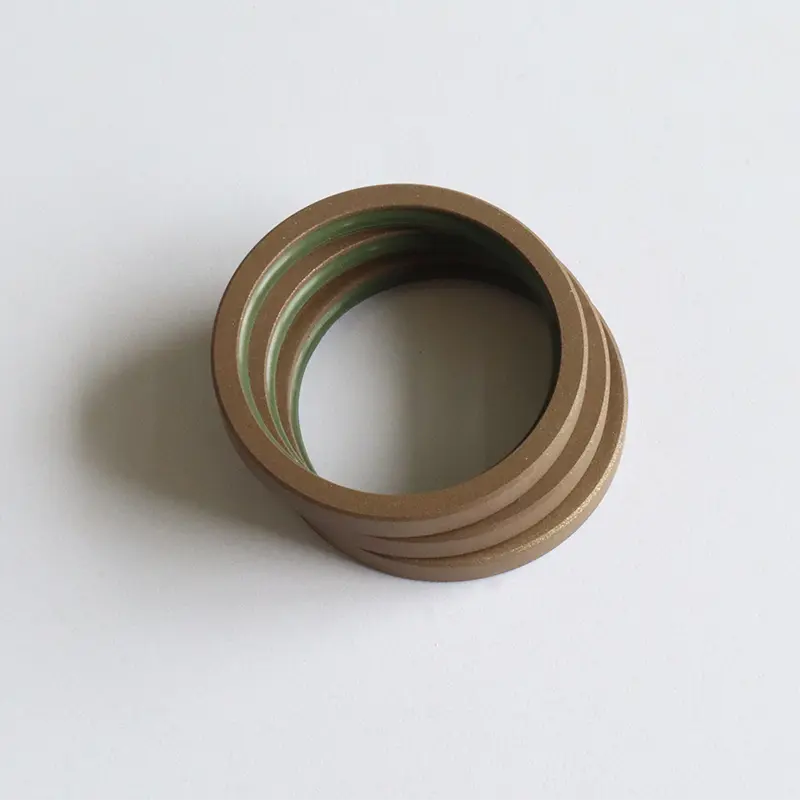

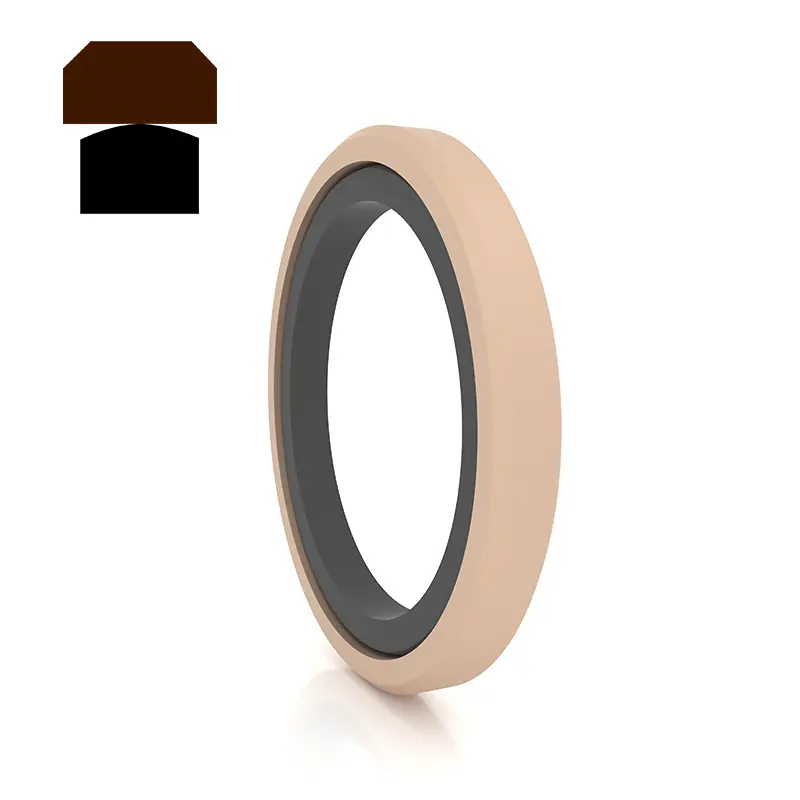

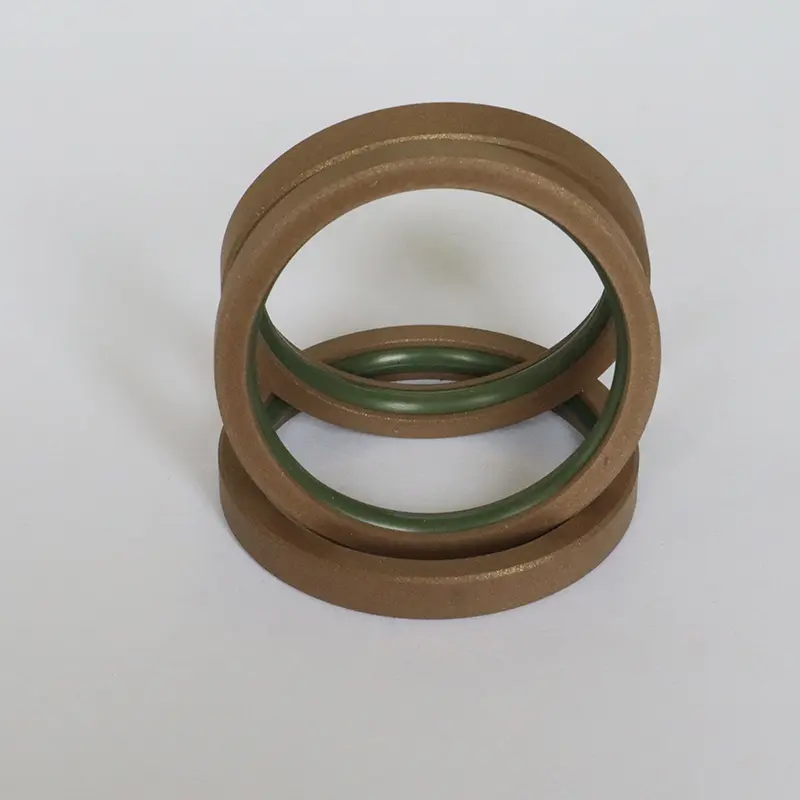

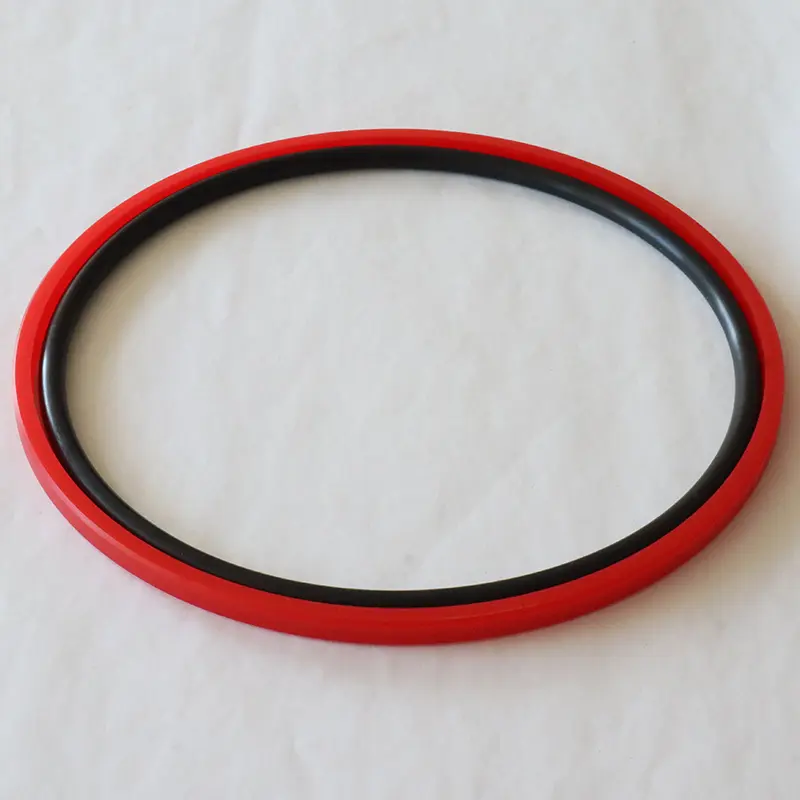

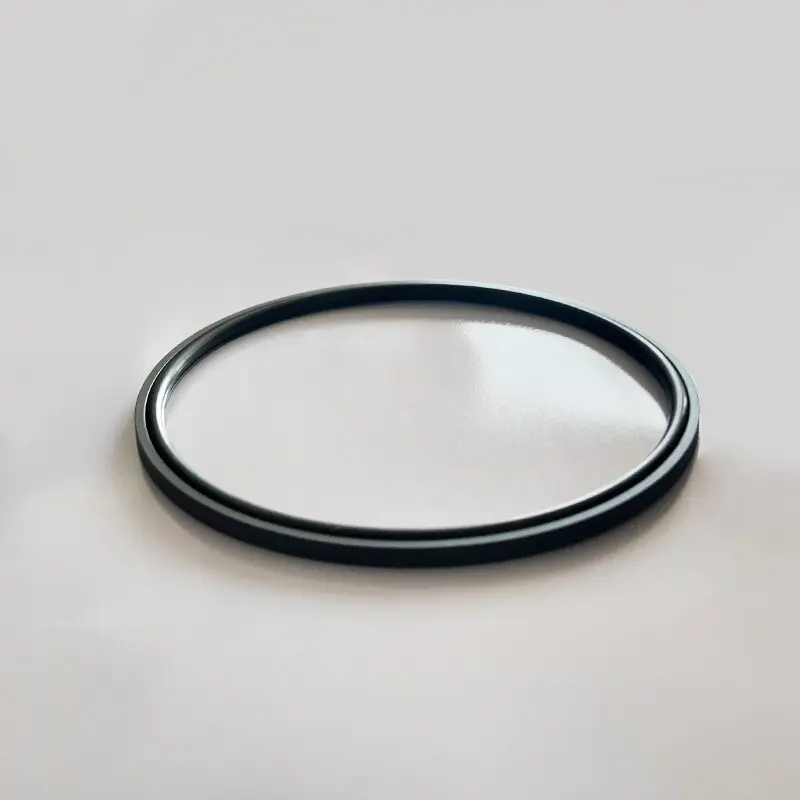

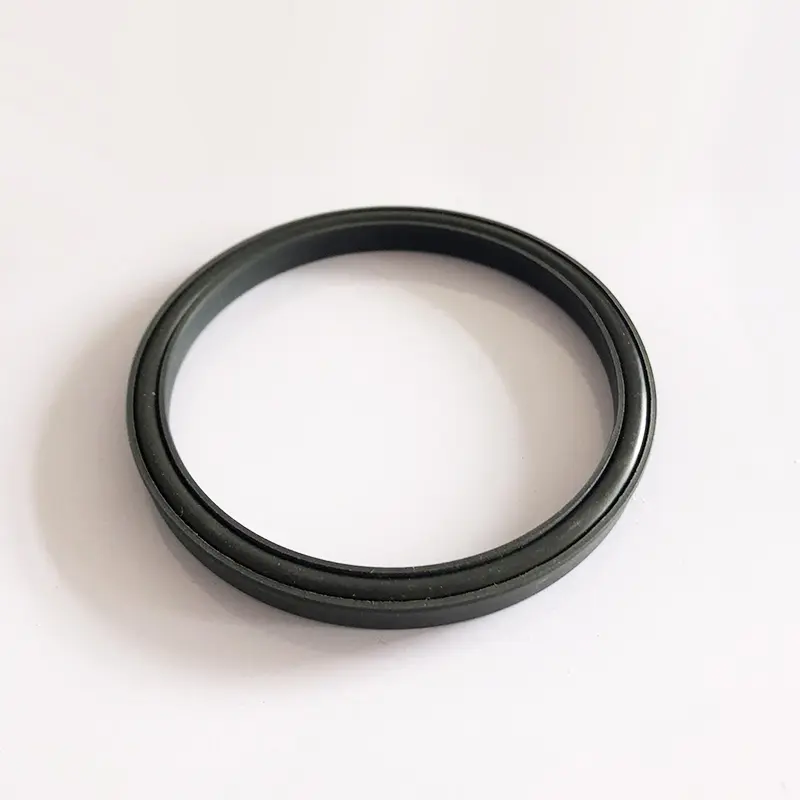

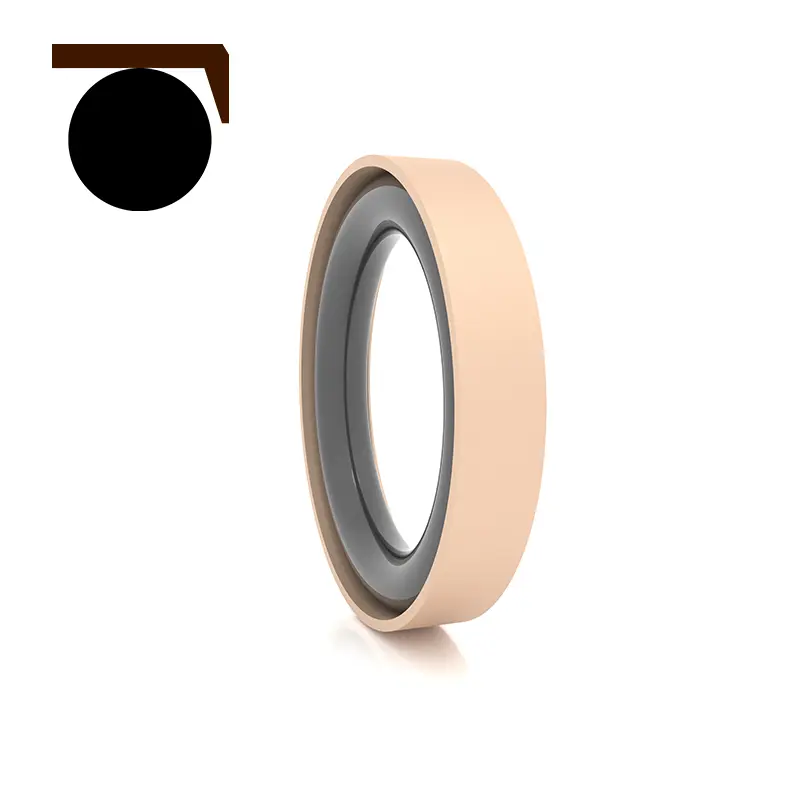

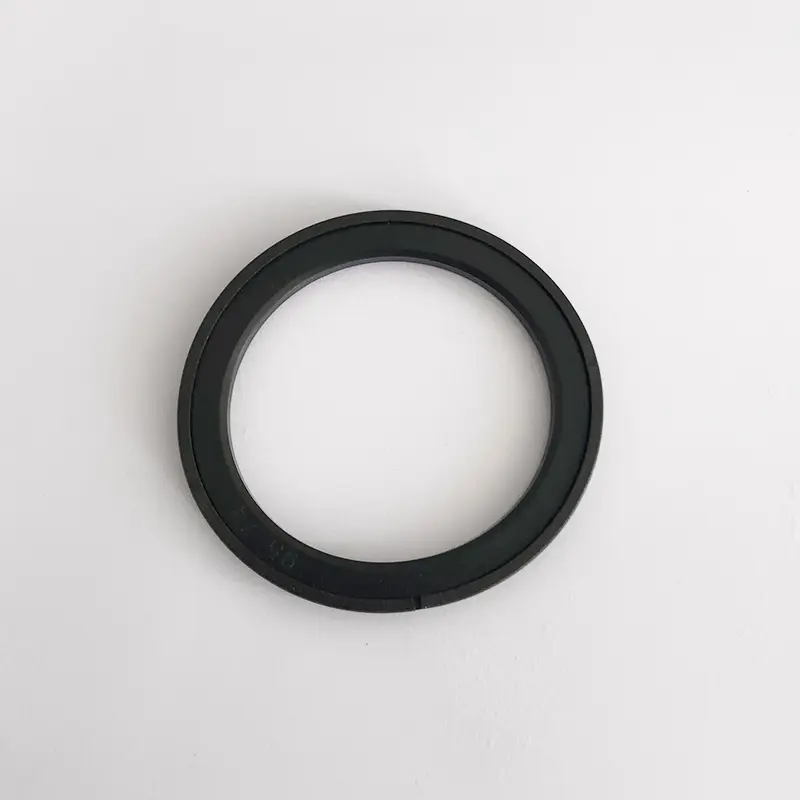

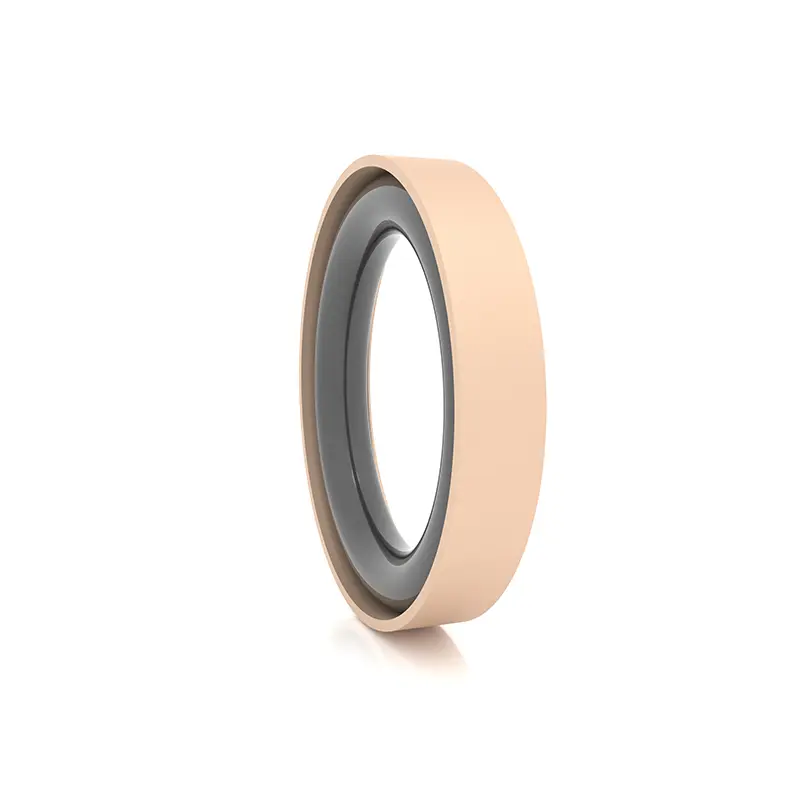

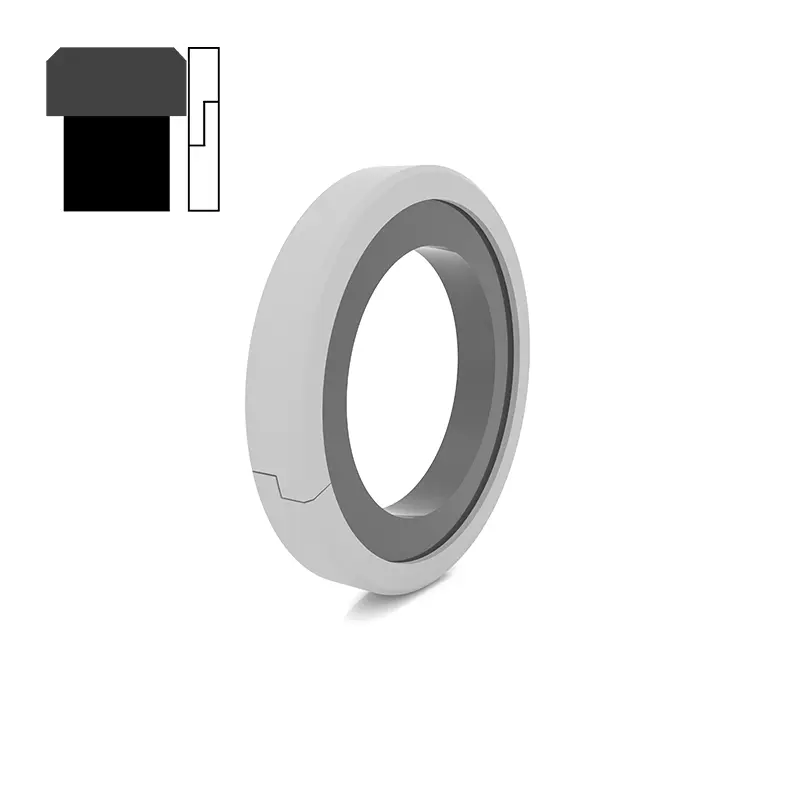

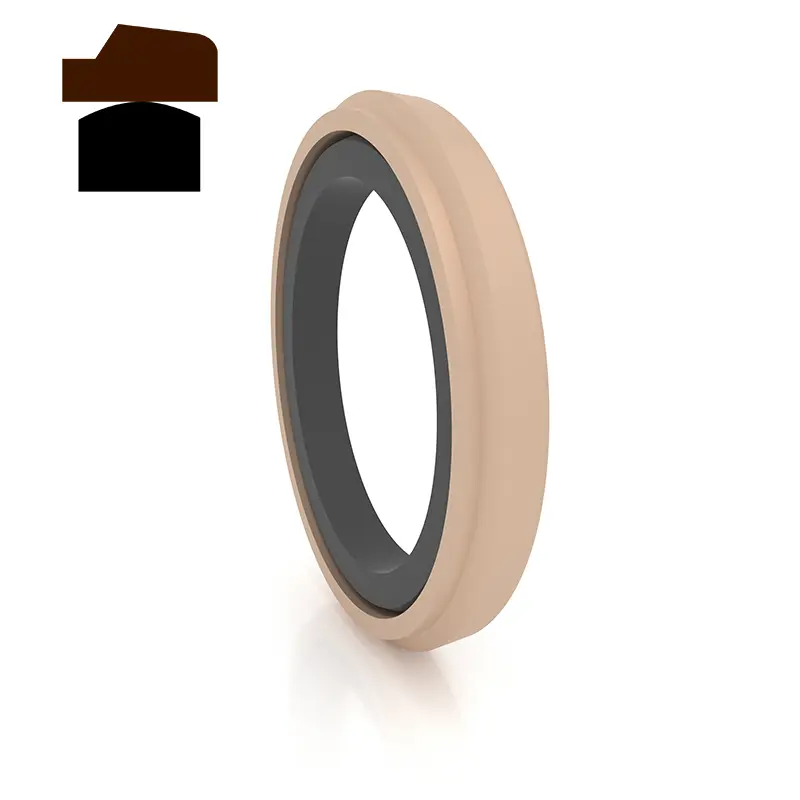

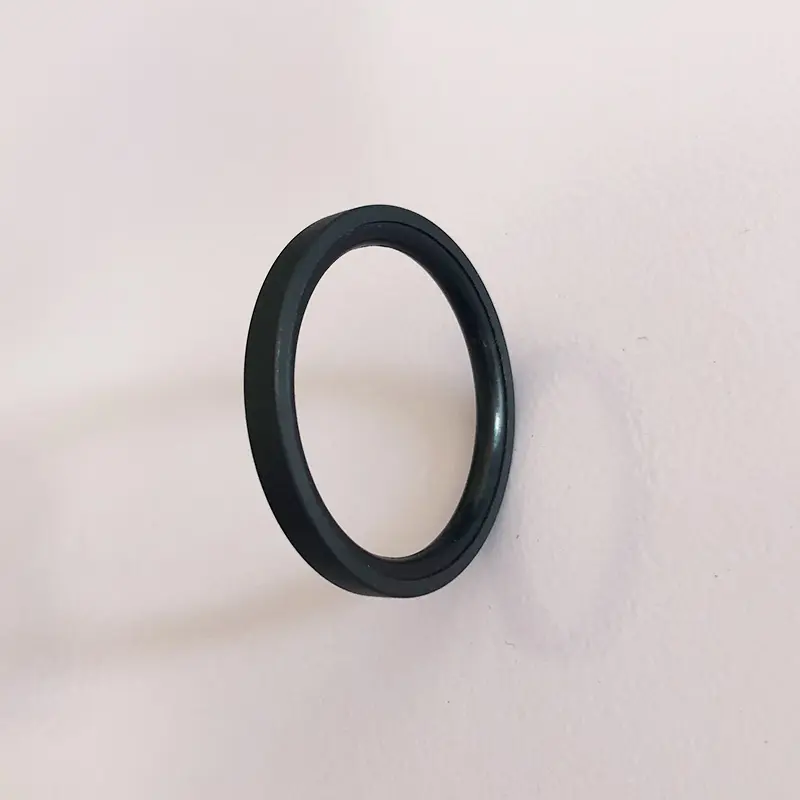

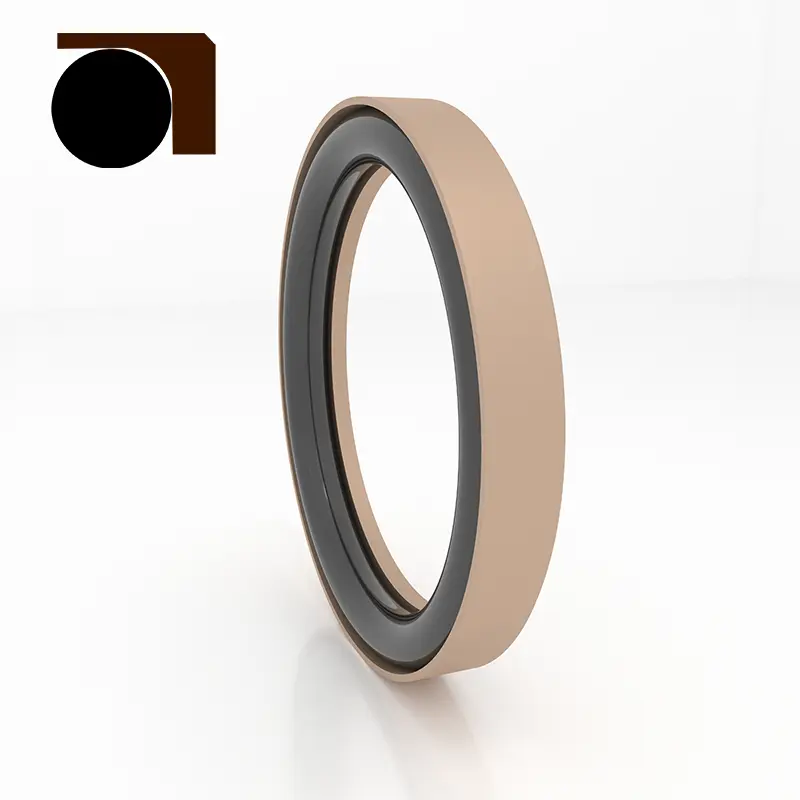

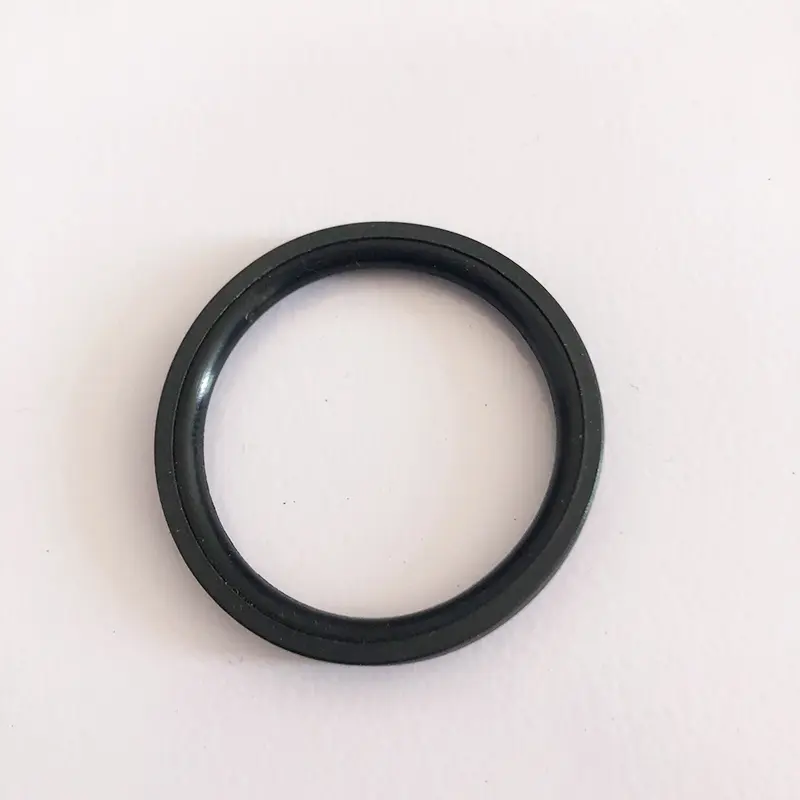

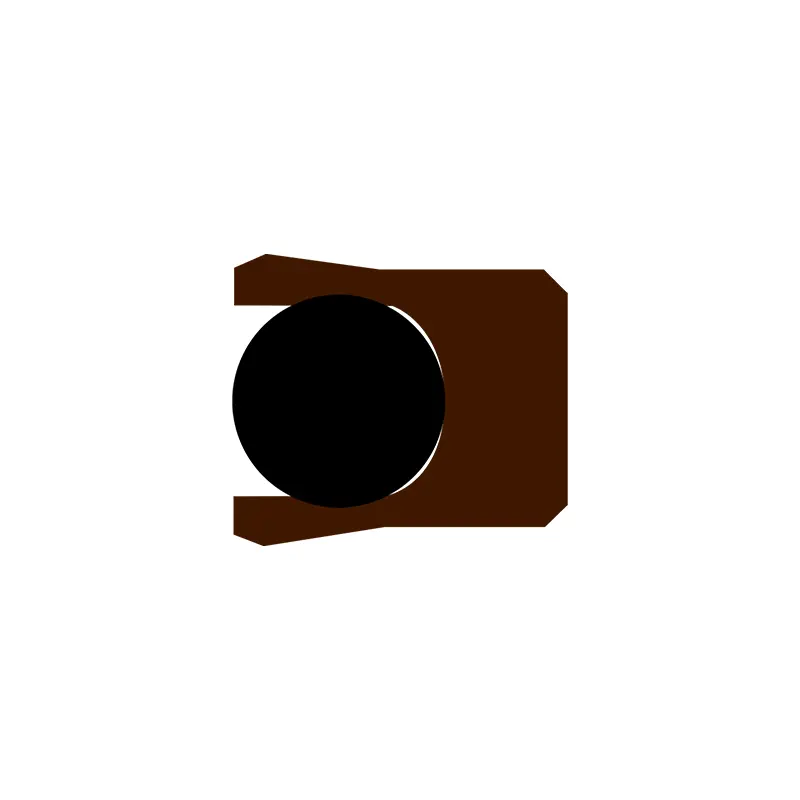

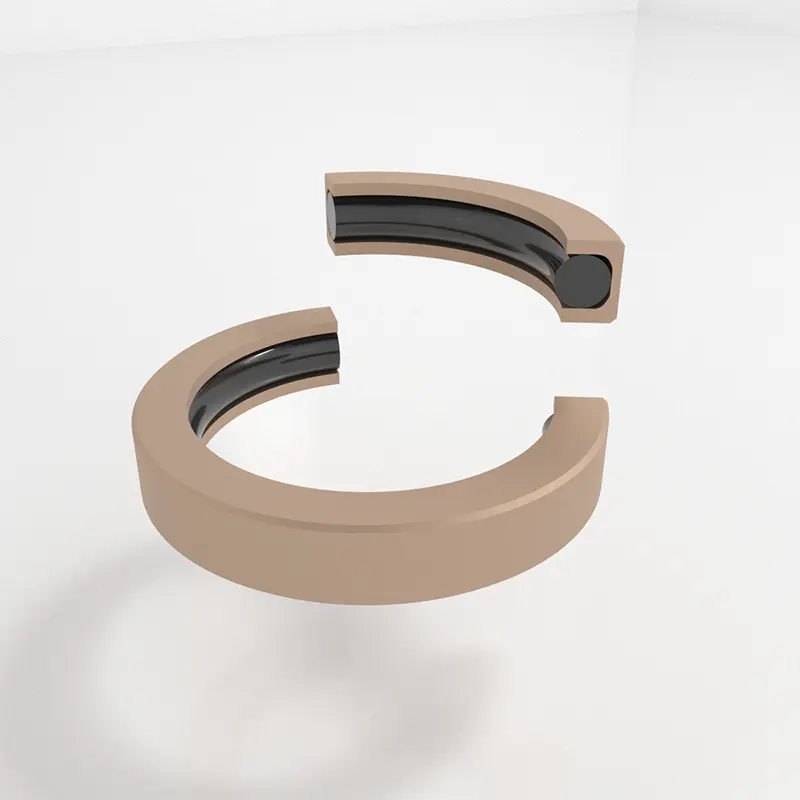

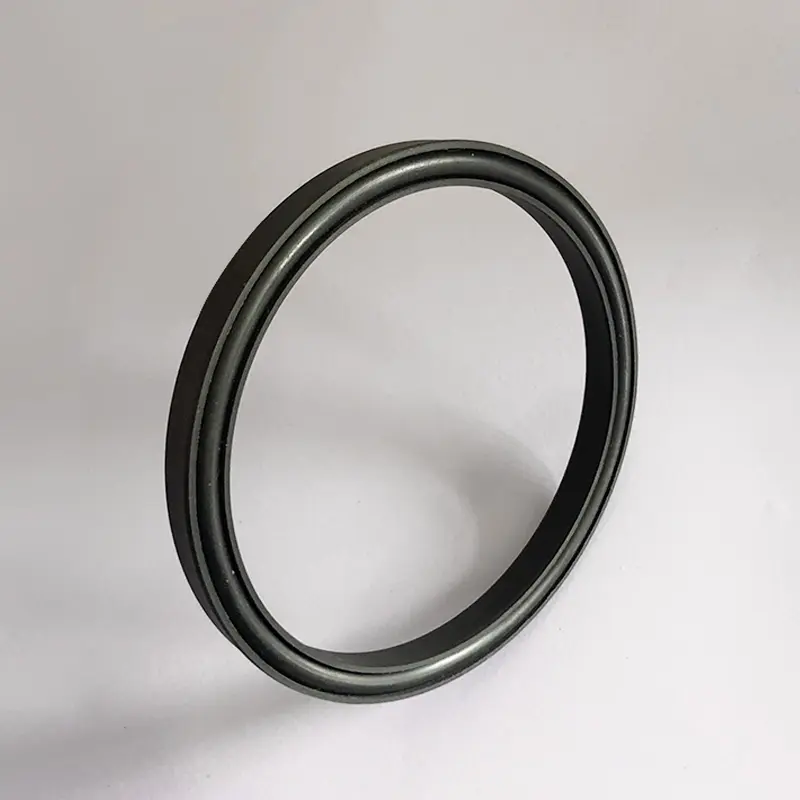

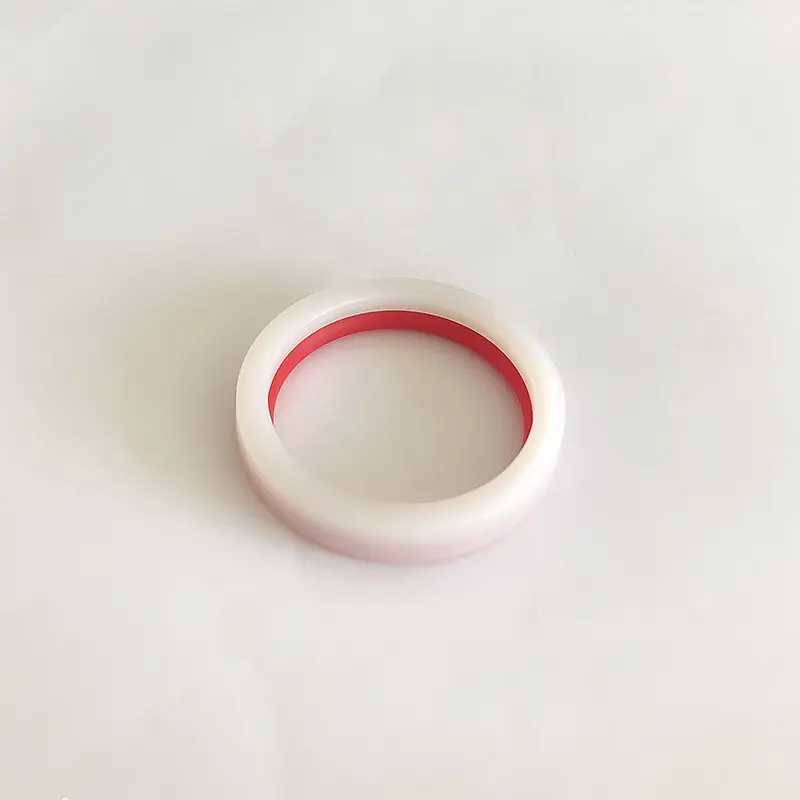

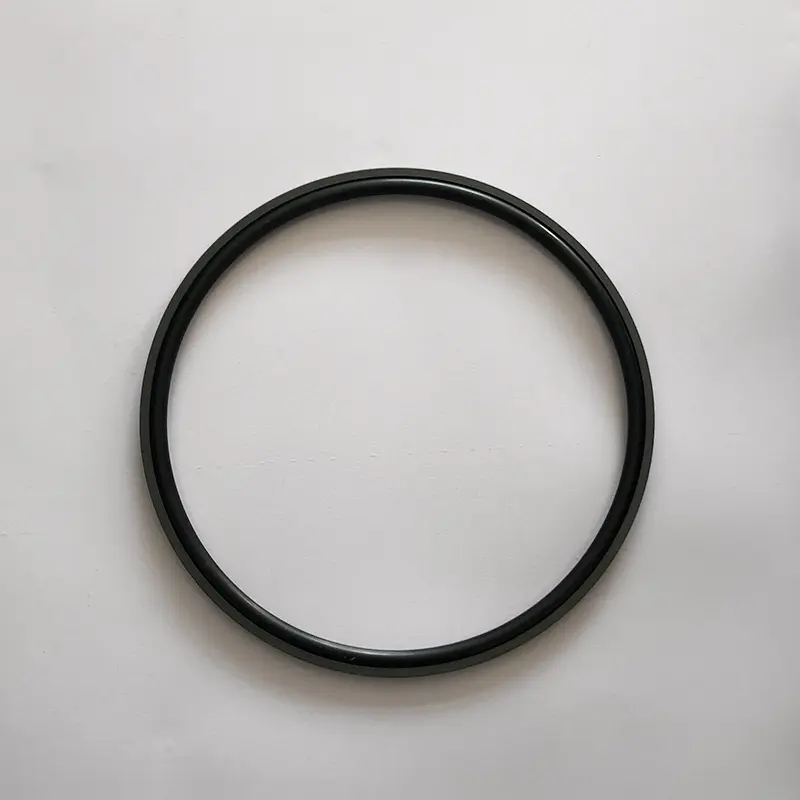

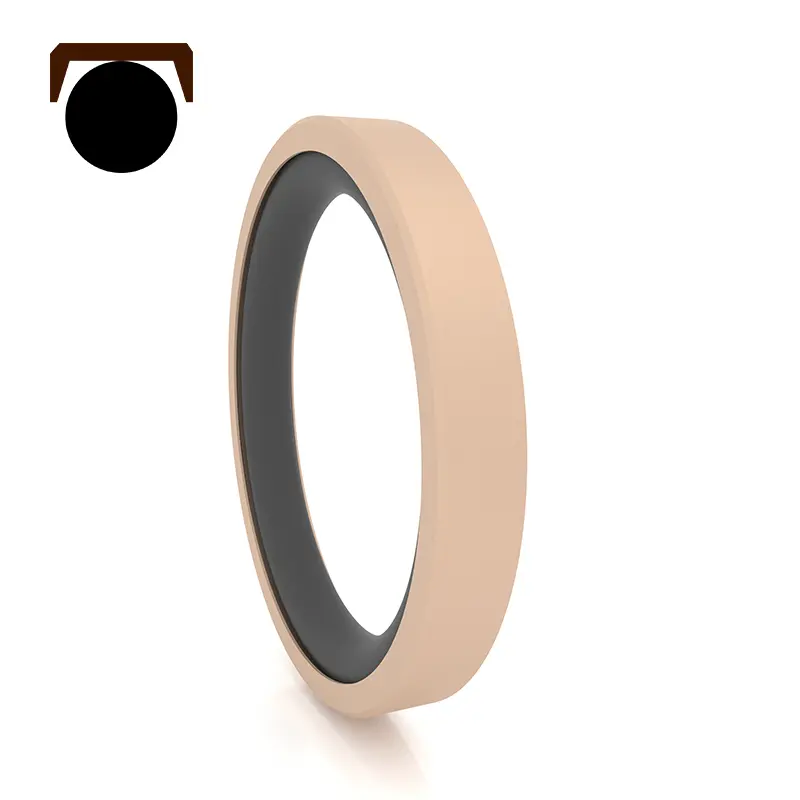

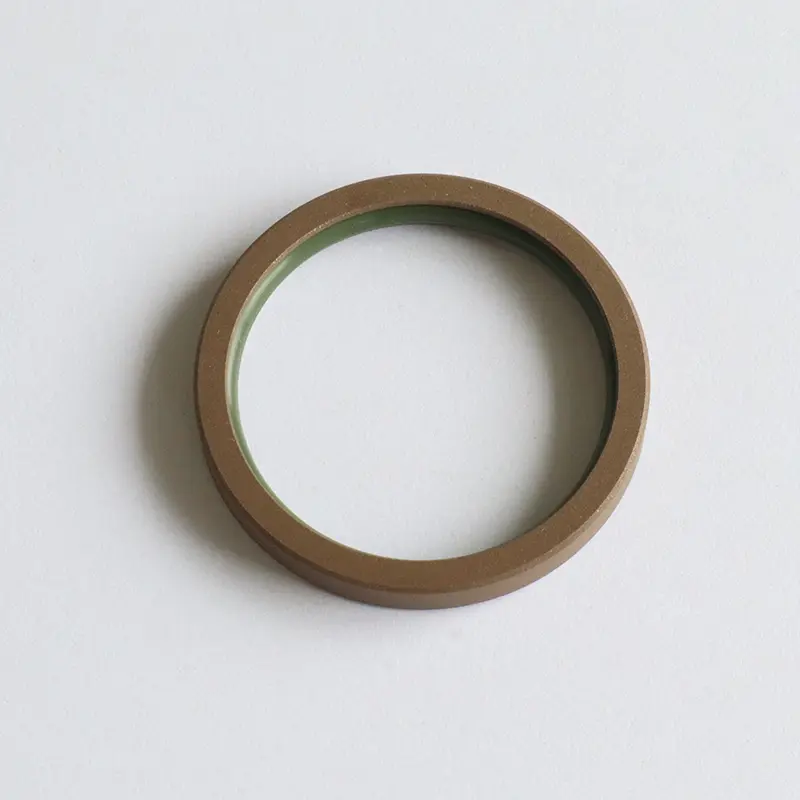

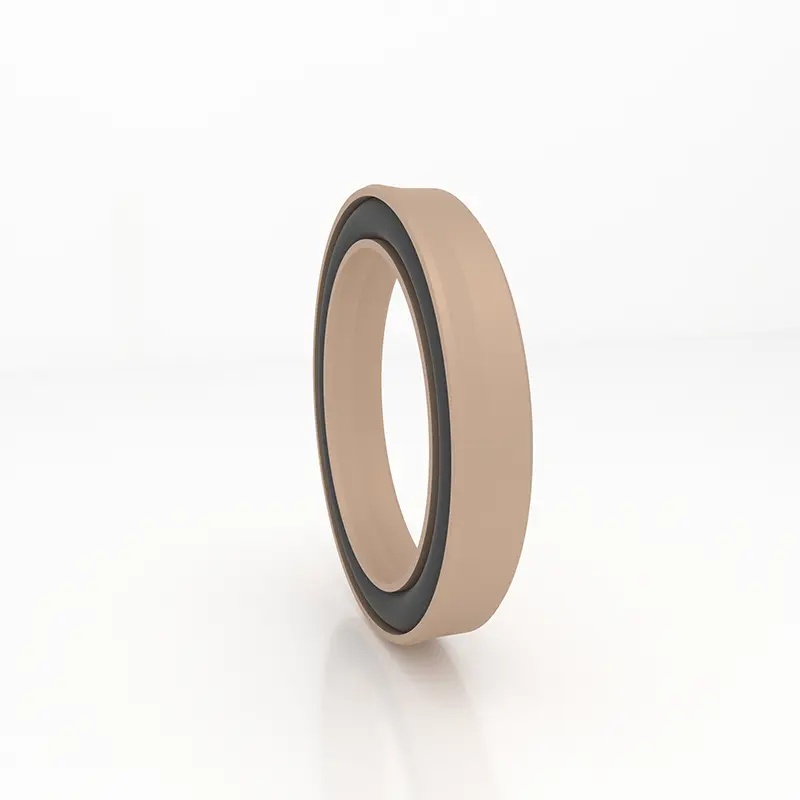

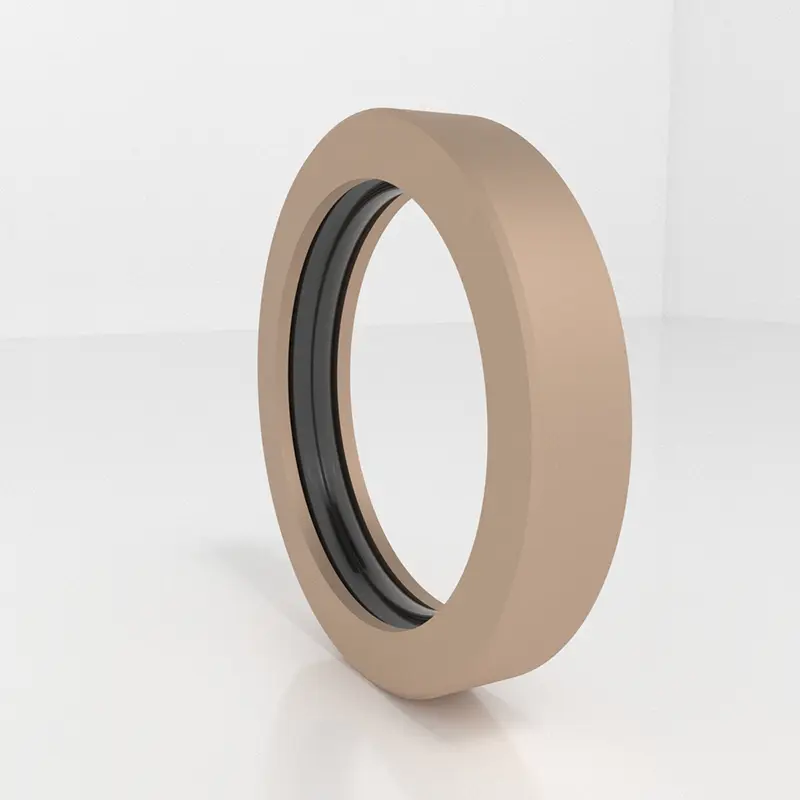

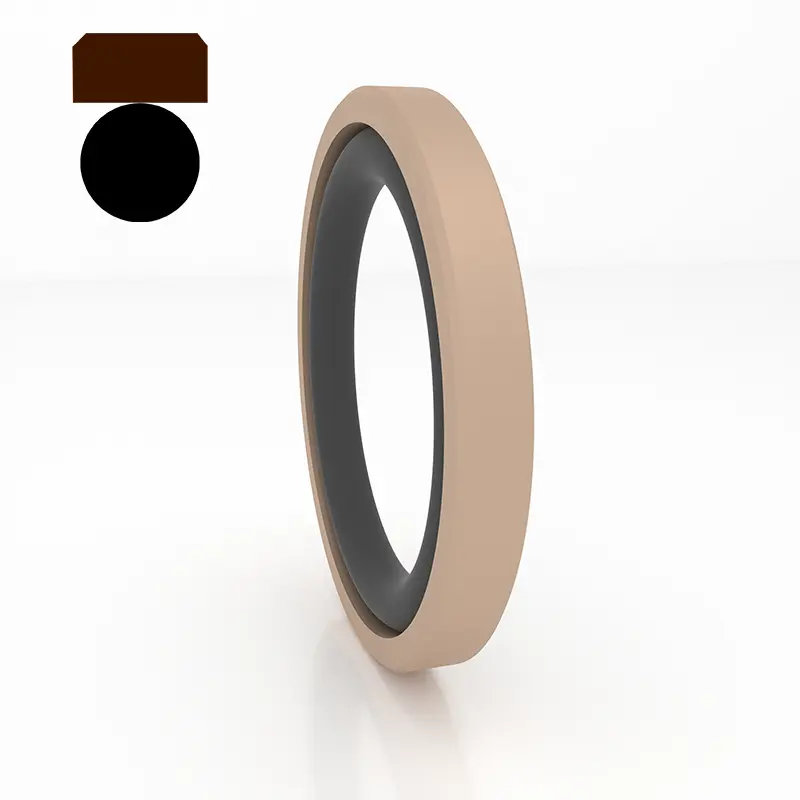

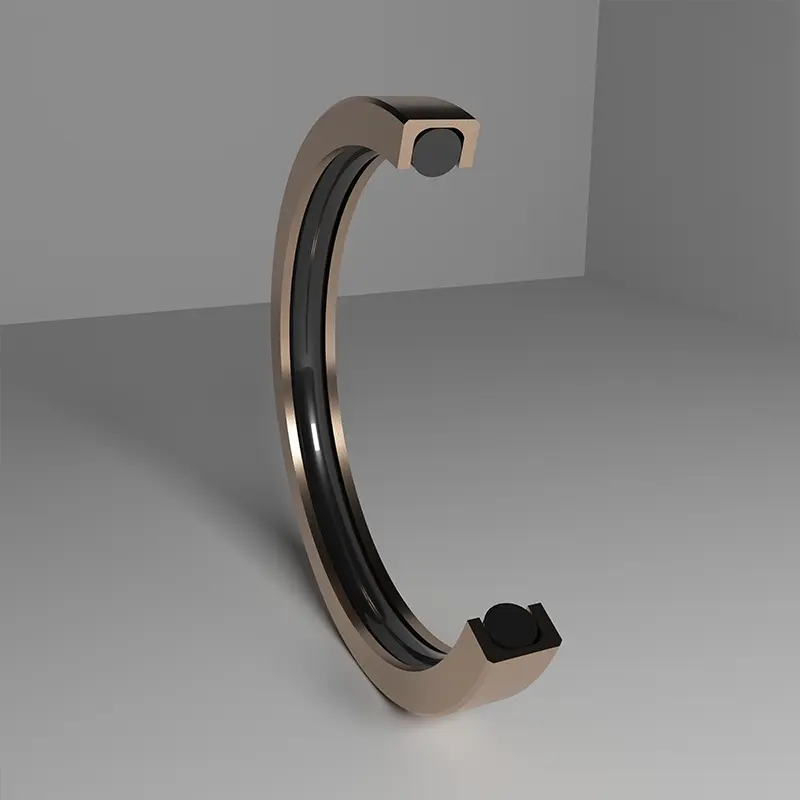

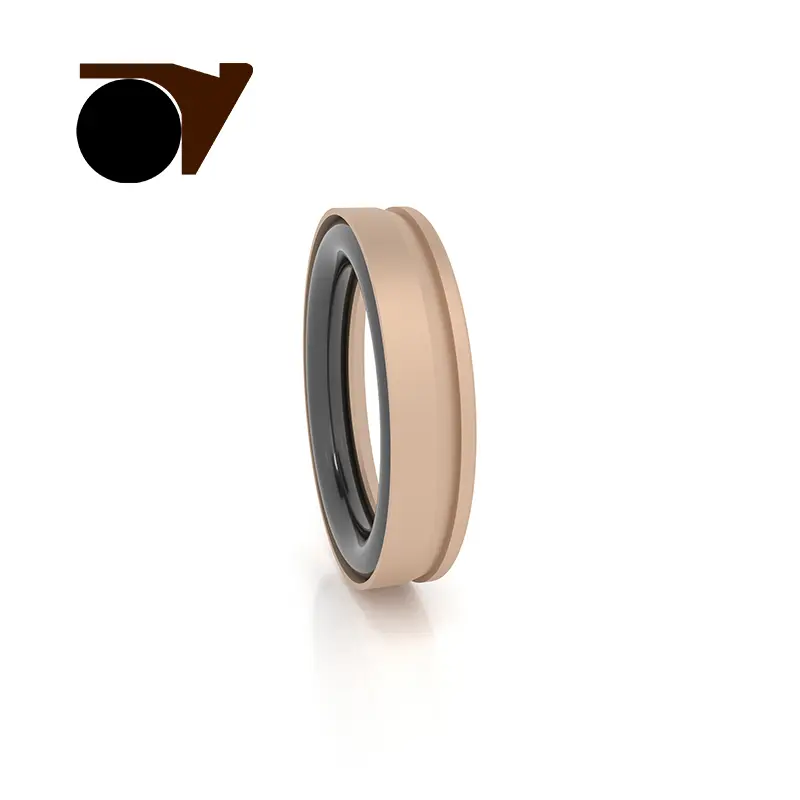

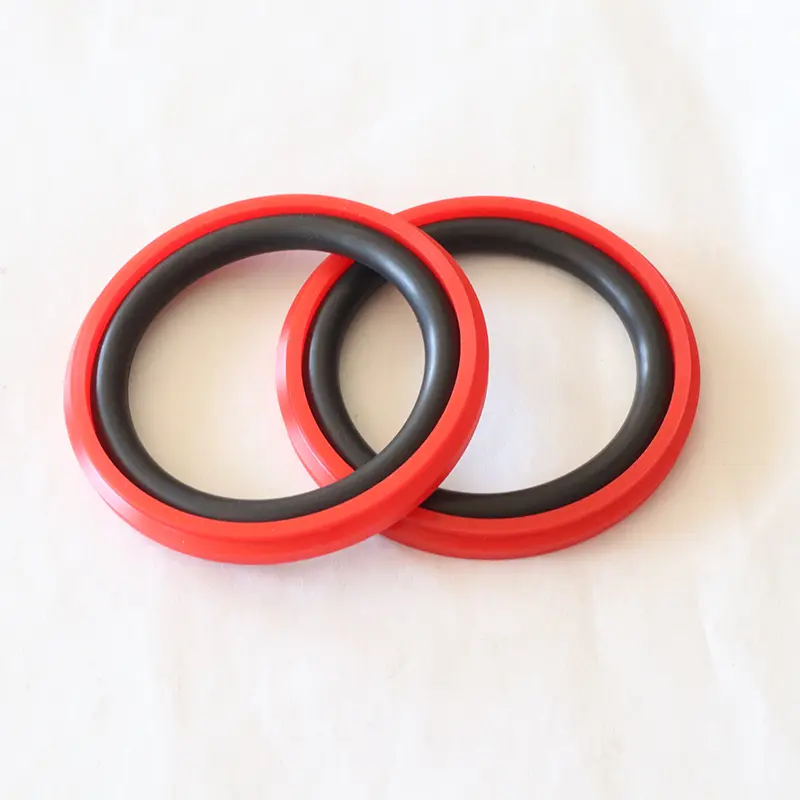

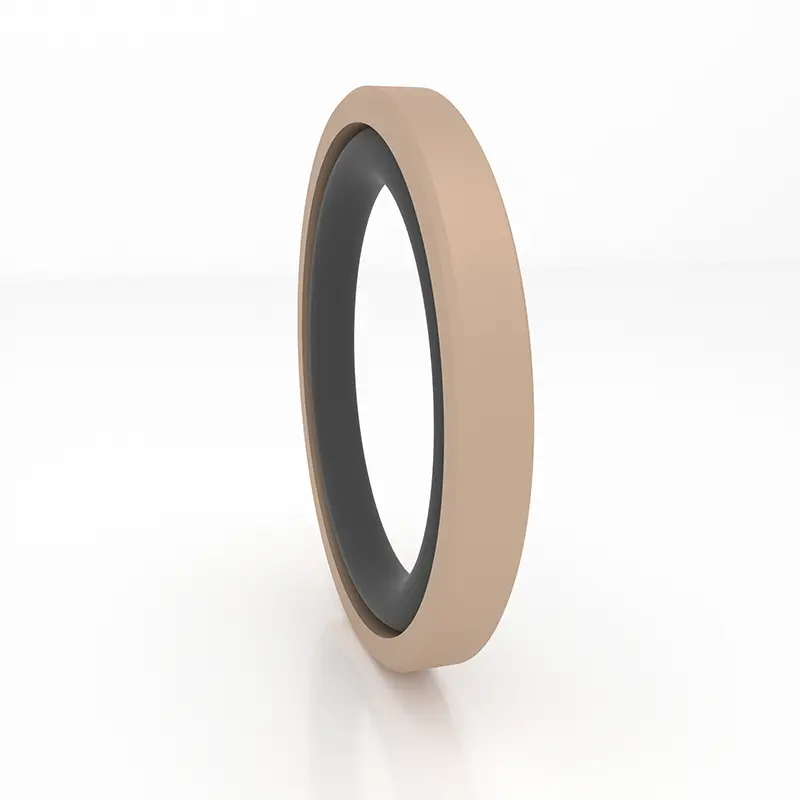

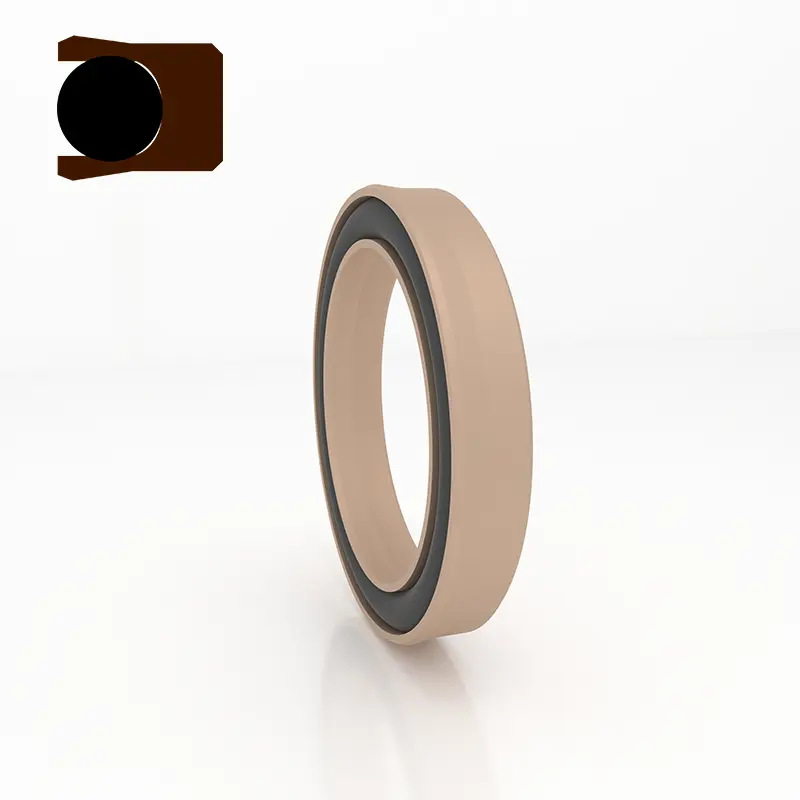

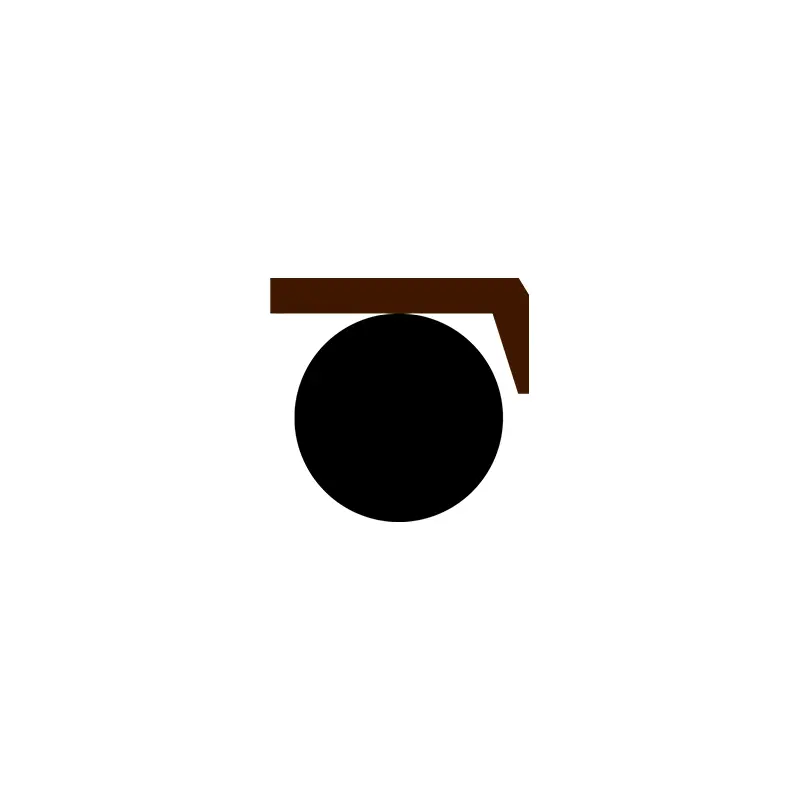

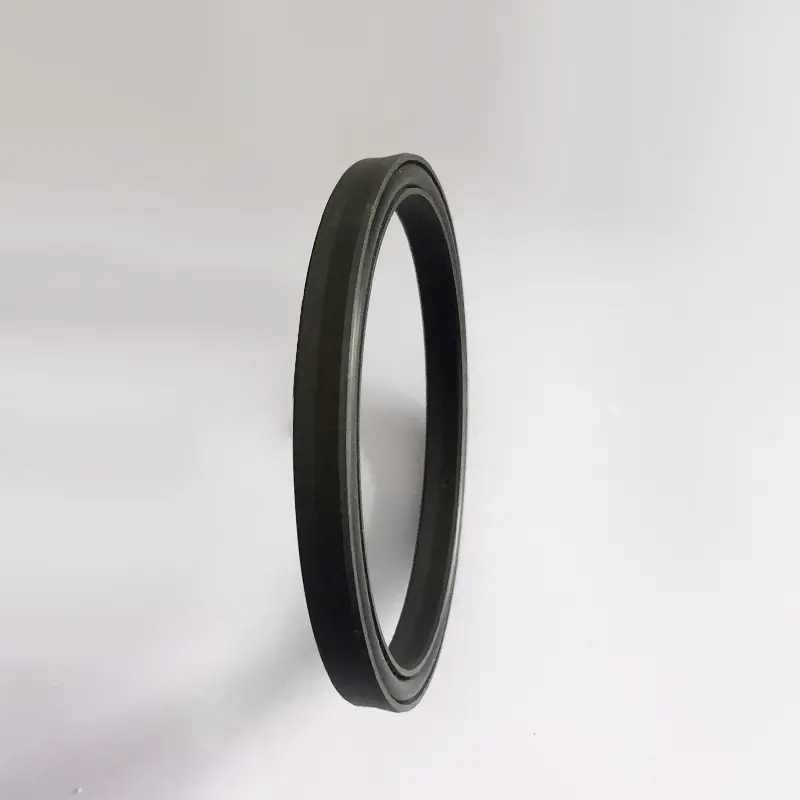

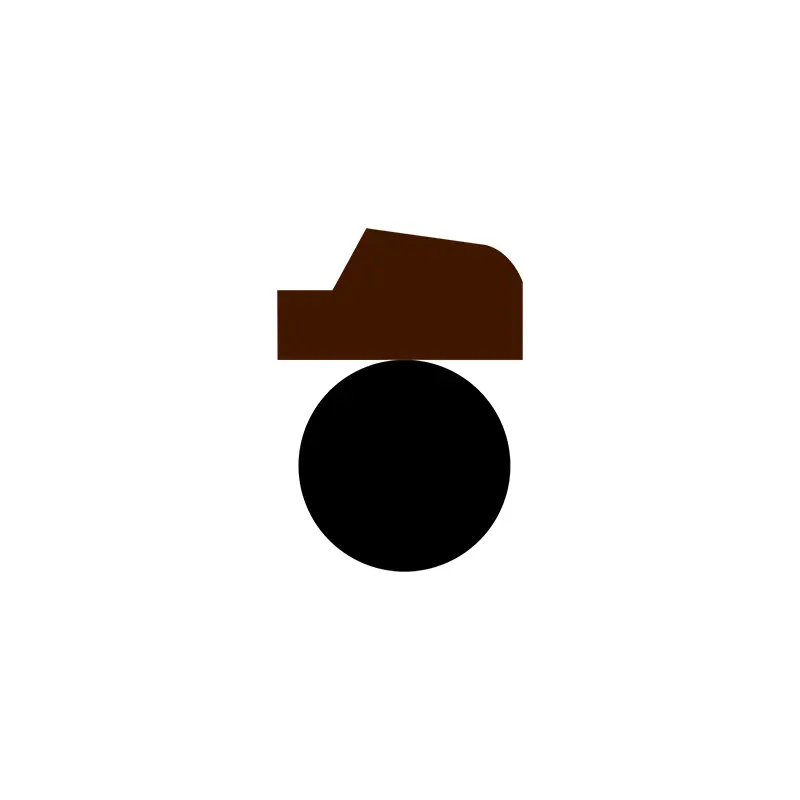

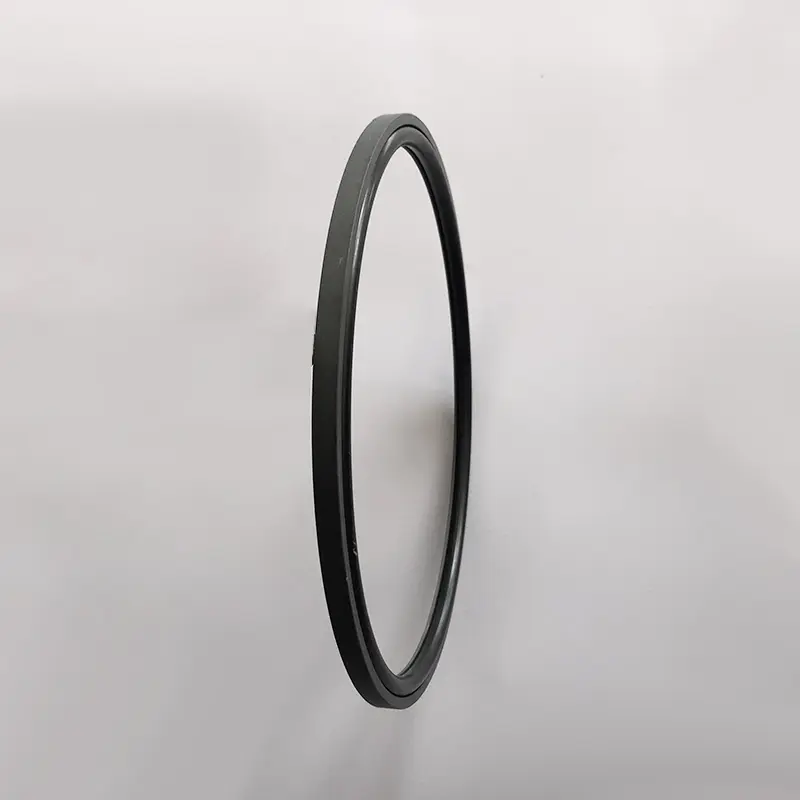

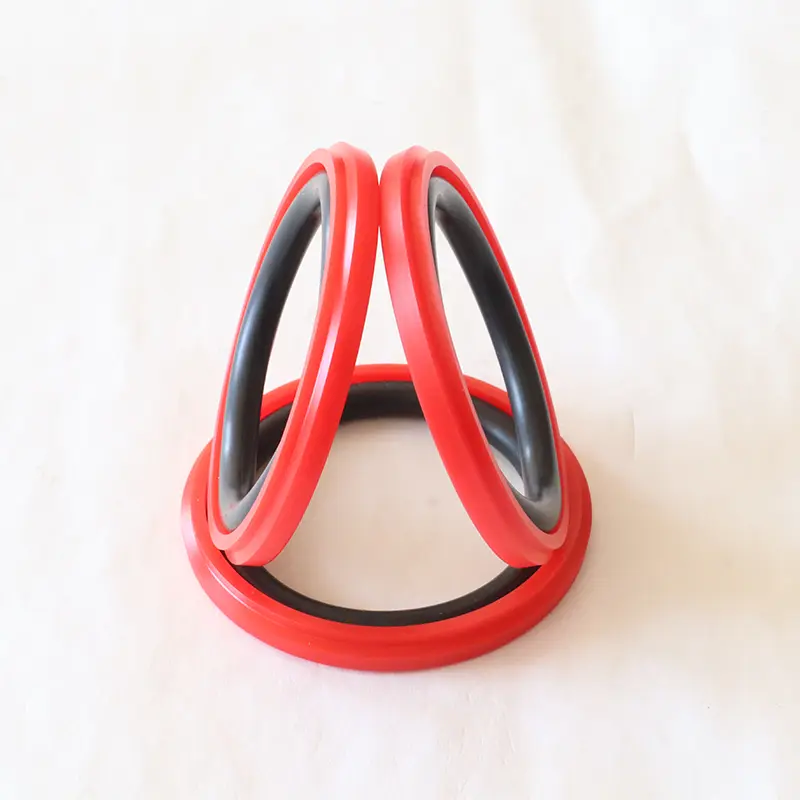

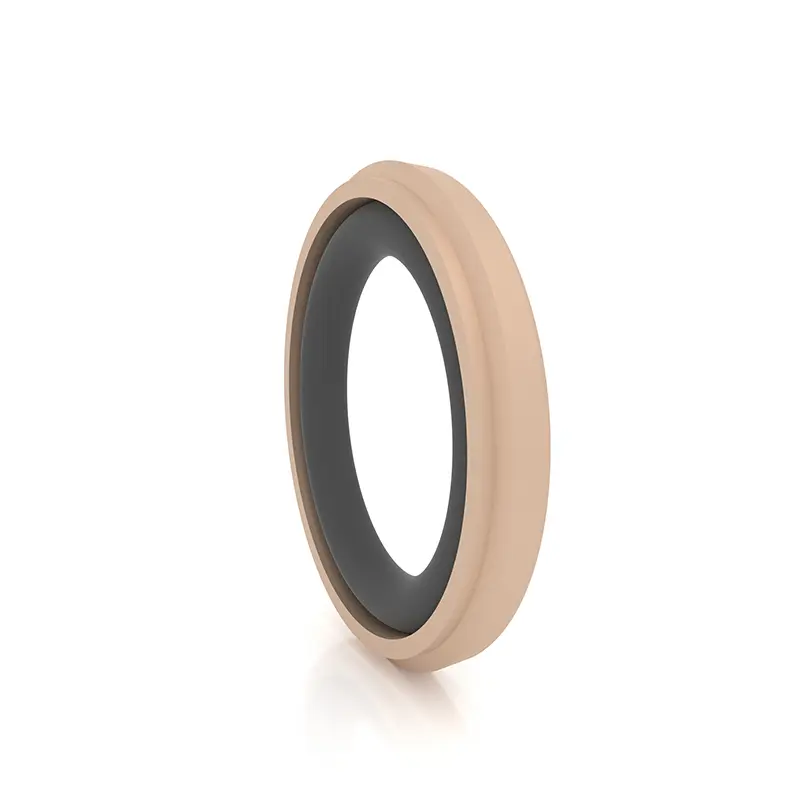

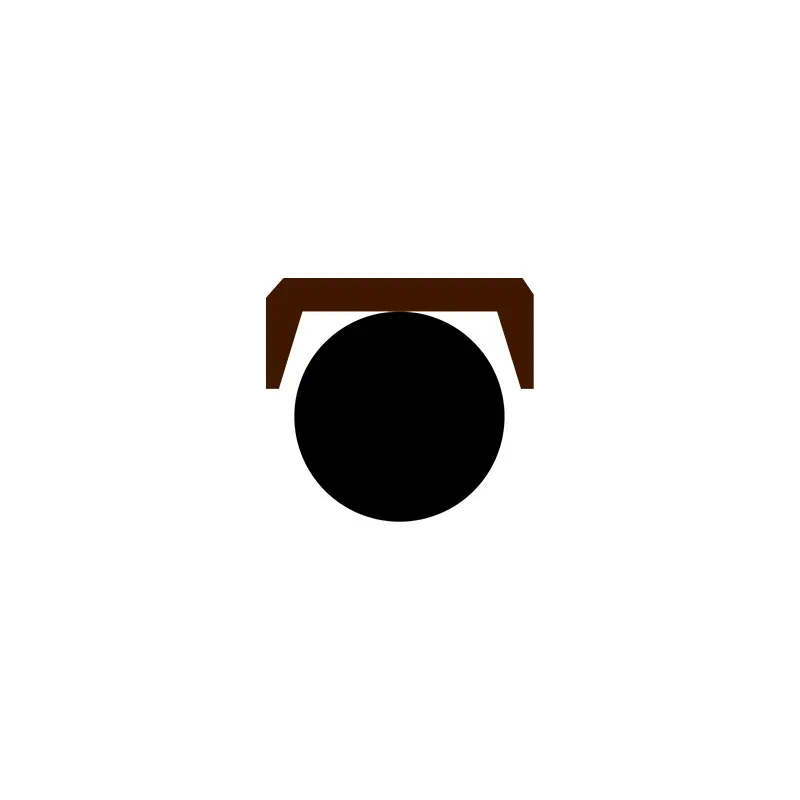

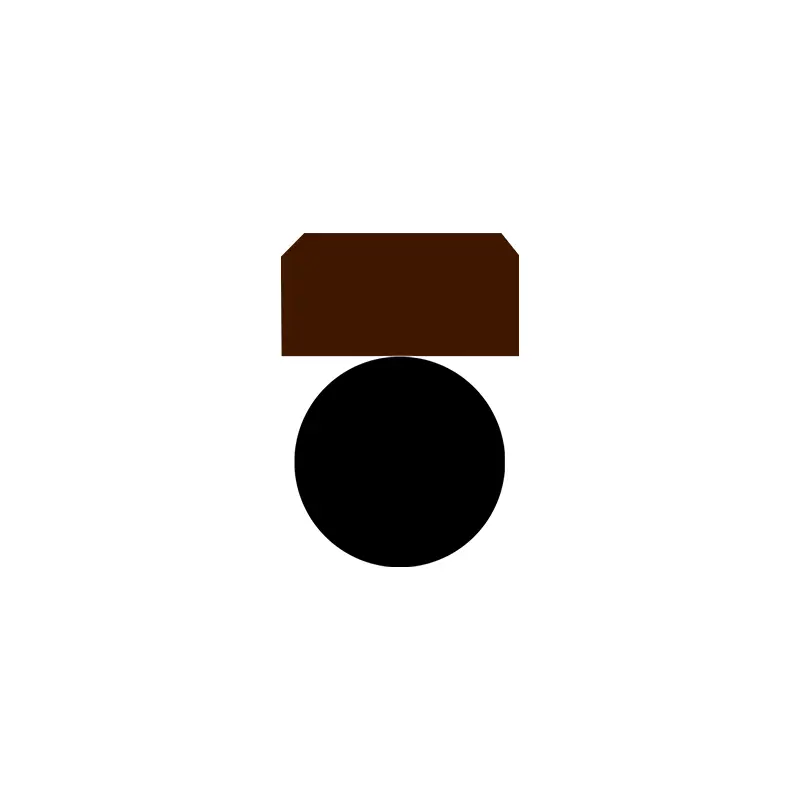

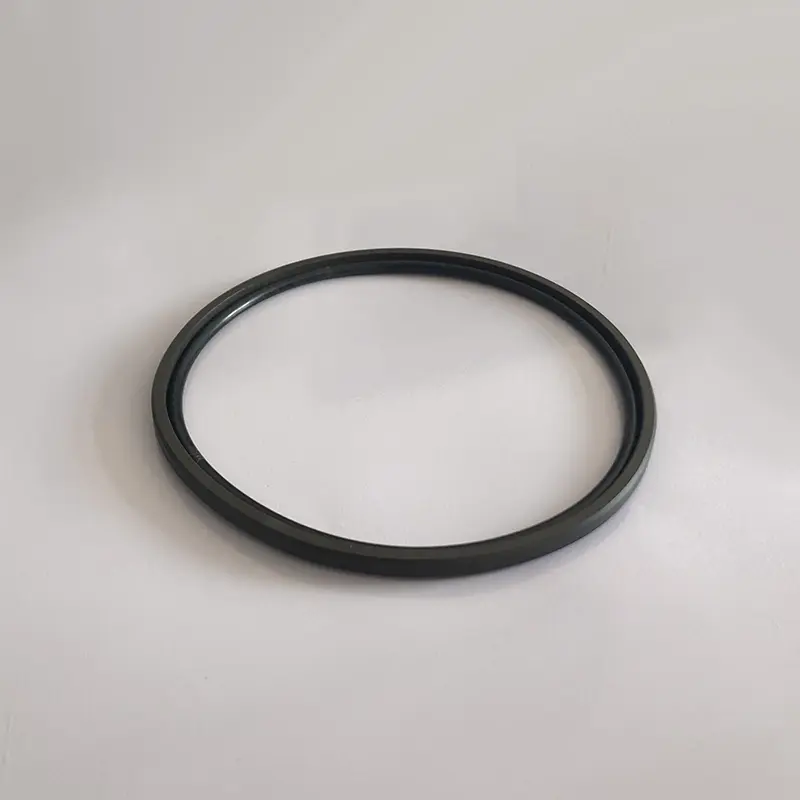

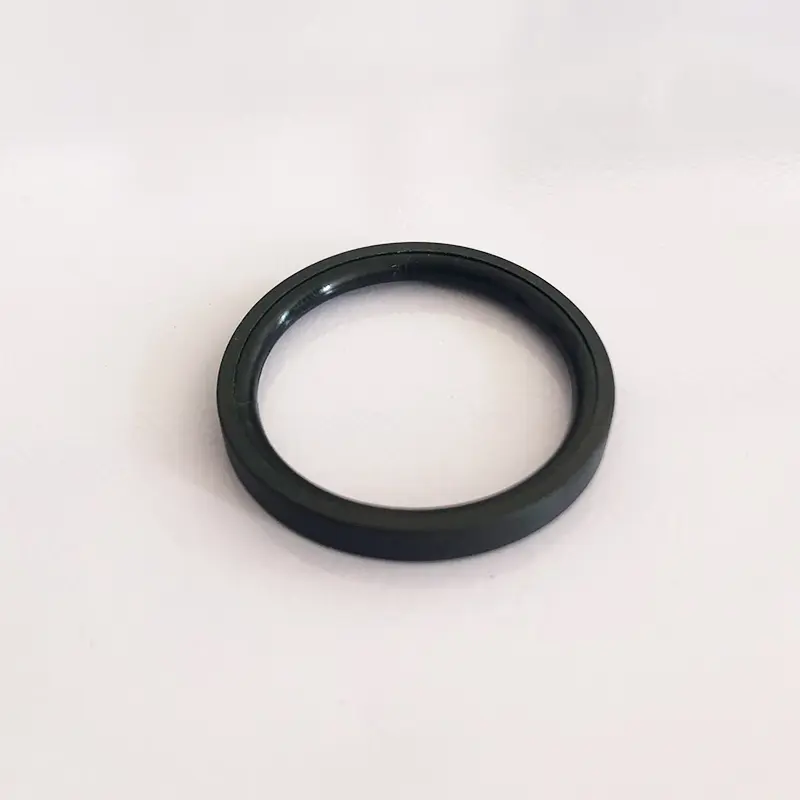

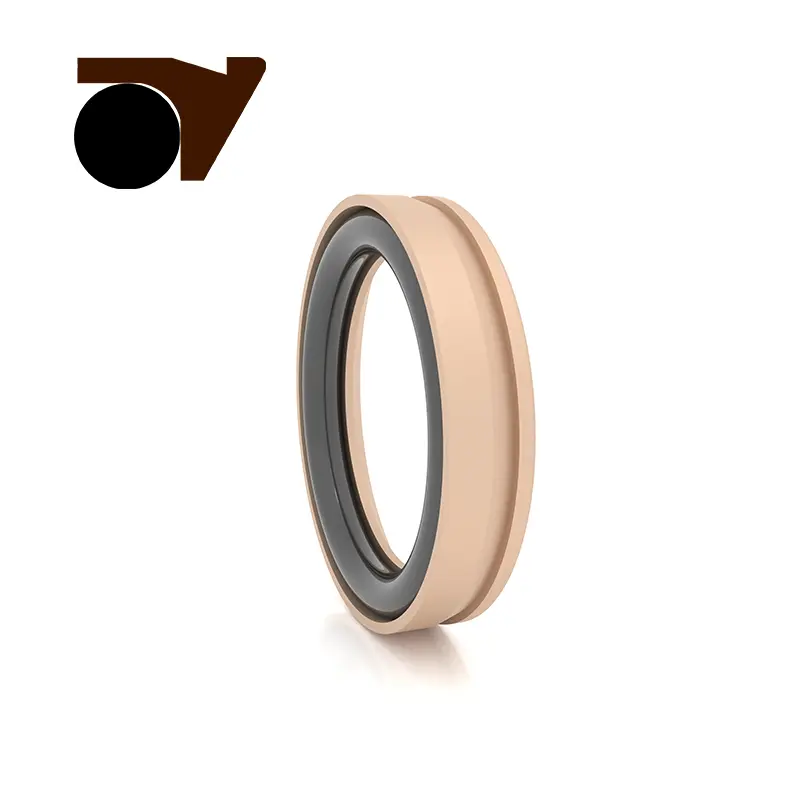

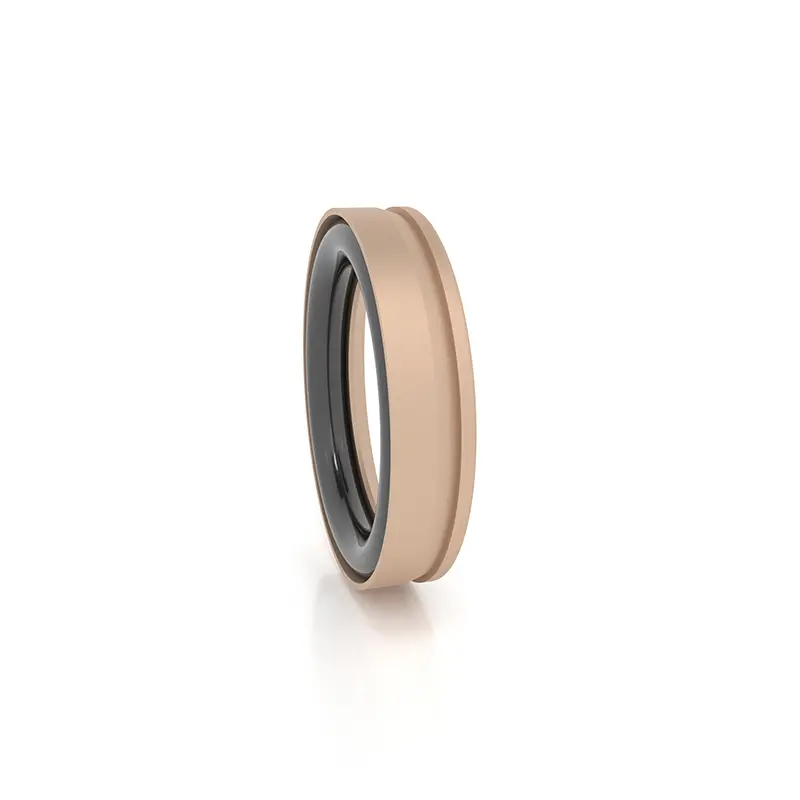

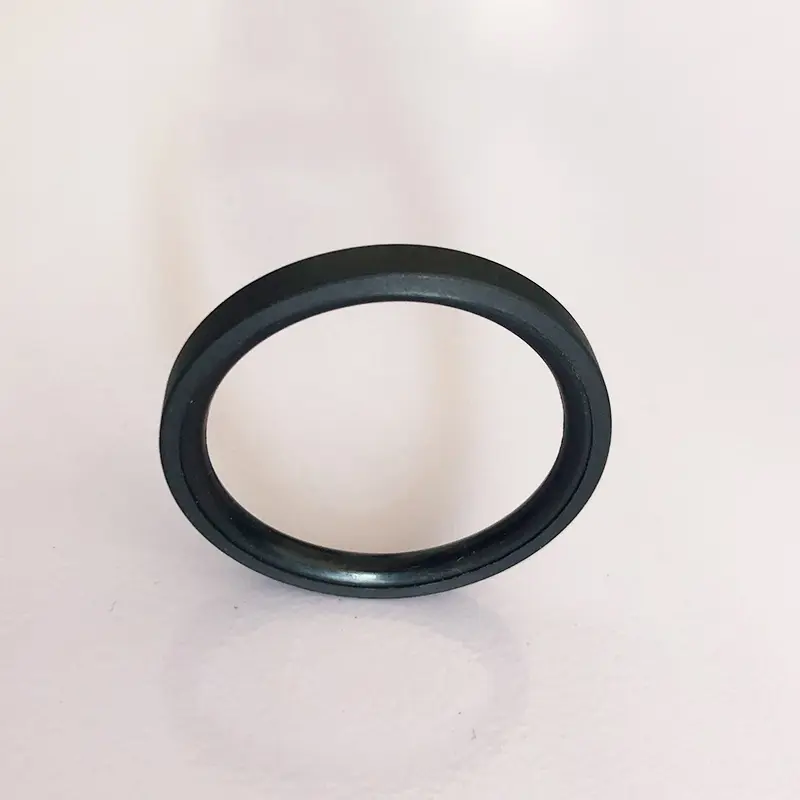

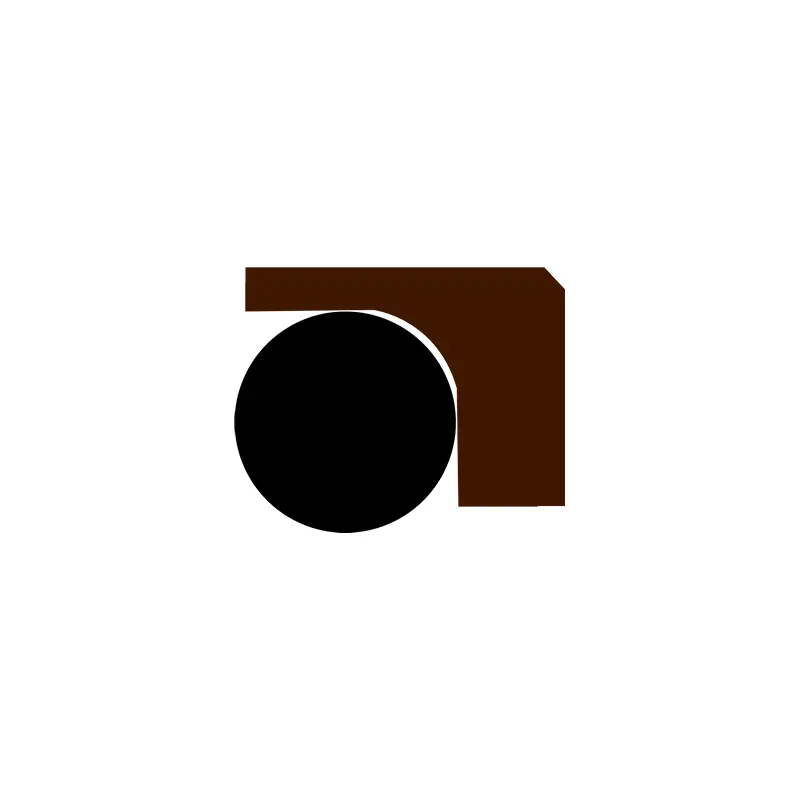

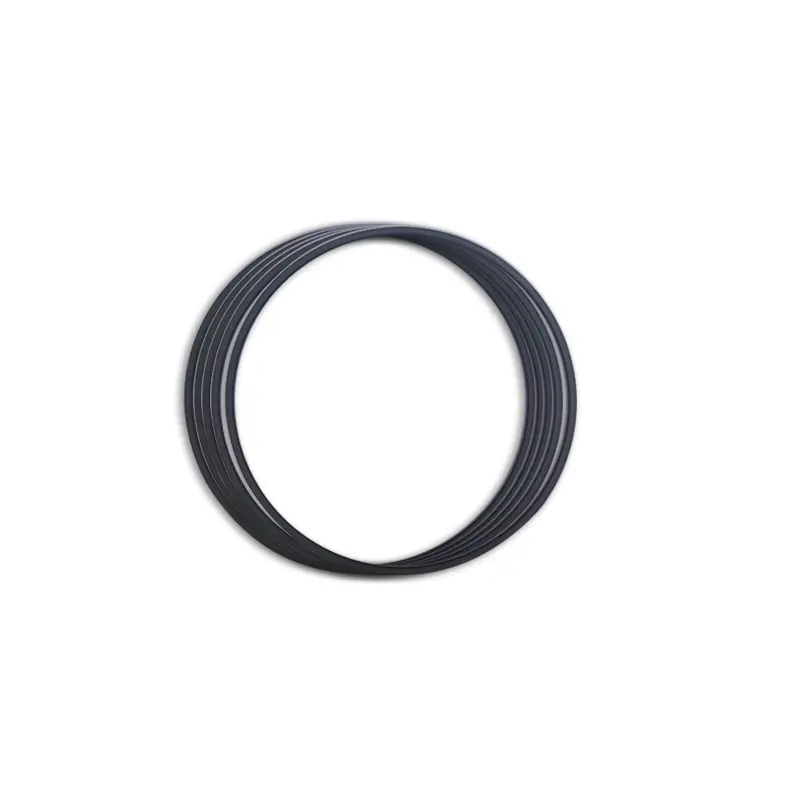

Piston delikleri için yüksek basınçlı contalar, PTFE veya özel kompozit malzeme özel şekilli sızdırmazlık halkaları ve yüksek elastik O şeklinde kauçuk halkalardan oluşan mükemmeldir. Eşleşen O-ringlere göre, hidrolik pistonlu hareket tek yönlü sızdırmazlık için özel olarak kullanılan RC58-RC64 serisine (GB1235'e uyarlanmıştır) ayrılırlar.
PTFE malzemesi güçlü kimyasal stabilite, asit ve alkali korozyon direncine sahiptir ve karmaşık kimyasal ortamlara uyum sağlar. Sızdırmazlık halkası ve kauçuk halka, mükemmel sızdırmazlık etkisi elde etmek için birlikte çalışır.
Deniz mühendisliğinde, piston delikleri için yüksek basınçlı contalar, derin deniz dedektörlerinin hidrolik sistemi için anahtar koruma sağlayabilir. Derin deniz su basıncı yüksek ve deniz suyu oldukça aşındırıcıdır. Malzeme avantajı, ürünün yüksek basınç direnci ve korozyon direnci sağlaması için ön koşullardan biridir.
Ağır makine üretiminde, büyük vinç hidrolik teleskopik kollar çok yararlanır. Şantiye karmaşıktır, teleskopik kollar sık sık hareket eder ve basınç değişir. PTFE malzemesi aşınmaya dayanıklıdır, ince bir dudak tasarımı, aşınma için gerçek zamanlı tazminat, sıkı sızdırmazlık ve azaltılmış başarısızlık riskleri ile birleştirilir.
Yeni enerji araçları alanında, piston delikleri için yüksek basınçlı contalar da kritiktir. EPS hidrolik bileşenlerinde, malzeme stabildir ve hidrolik yağ erozyonu ve sıcaklık değişiklikleri karşısında doğru bir şekilde sızdırabilir; Fren sisteminde, yüksek basınçlı darbe ve fren sıvısı korozyonu için, özel yapı ve optimize edilmiş kalınlık sızdırmazlık halkası, sızıntıyı kesinlikle önler ve güvenliği sağlamıştır.
Ürettiğimiz piston delikleri için yüksek basınçlı mühürler, iyi telafi ve mükemmel sızdırmazlık ile ince dudak tasarımına sahip bazı modellere sahiptir. Su basıncı ve düşük viskoziteli ortam için iyi optimize edilmiştir. Özel yapı yüksek basınca dayanıklıdır ve mükemmel malzeme kalitesine sahiptir. Verimli sızdırmazlık açmak için en iyi seçimdir.
Ürün Özellikleri:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
3. Yüksek basınç, ultra yüksek basınç, su ve diğer düşük viskozite ortamının sızdırmazlığı için kullanılabilir;
4. Su ve diğer düşük viskozite ortamlarının sızdırmazlığı için kullanılabilir
Malzeme seçimi

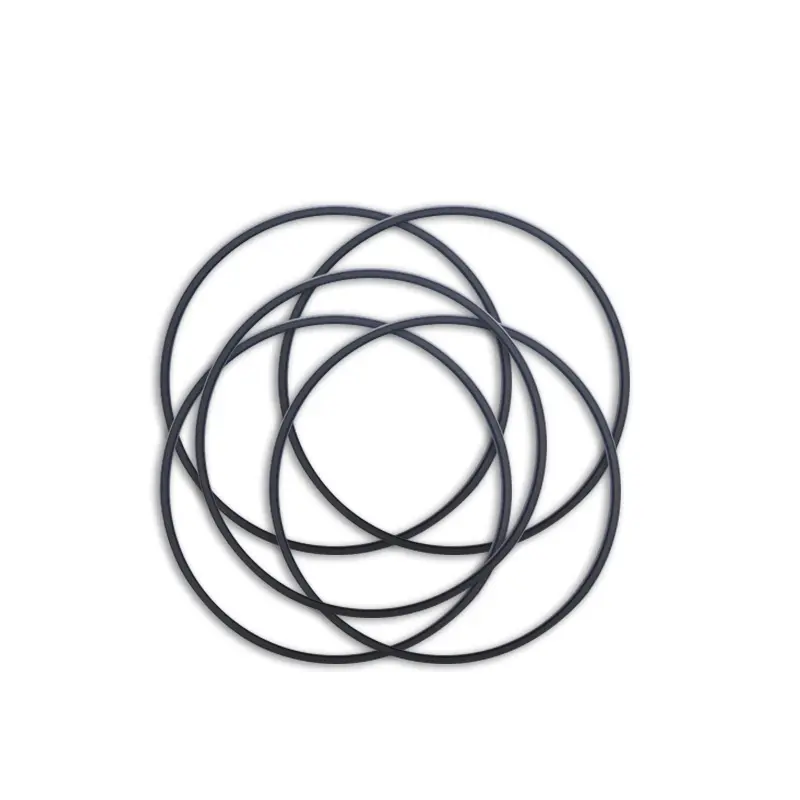

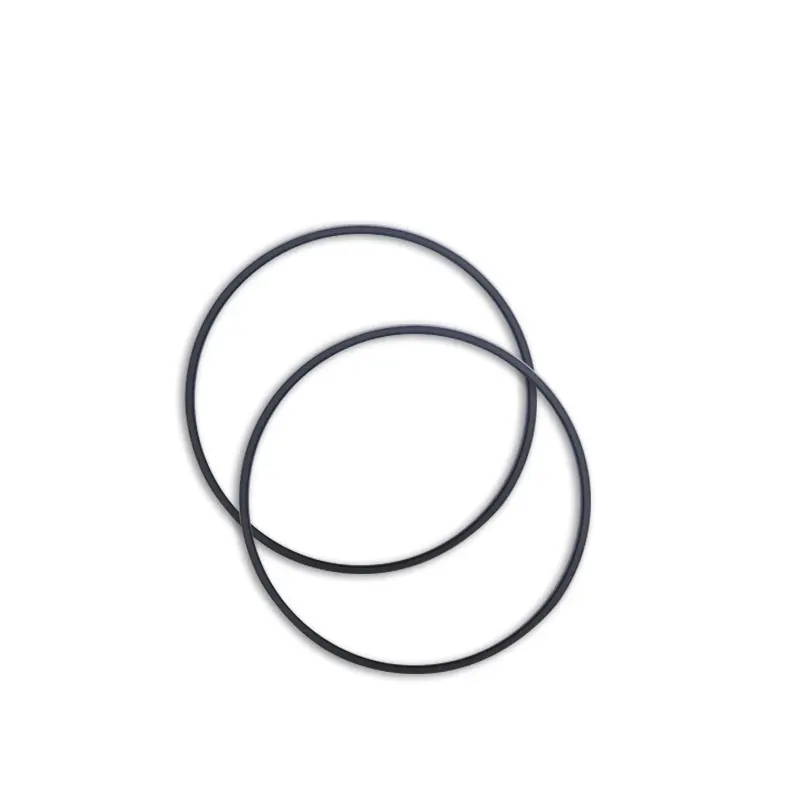

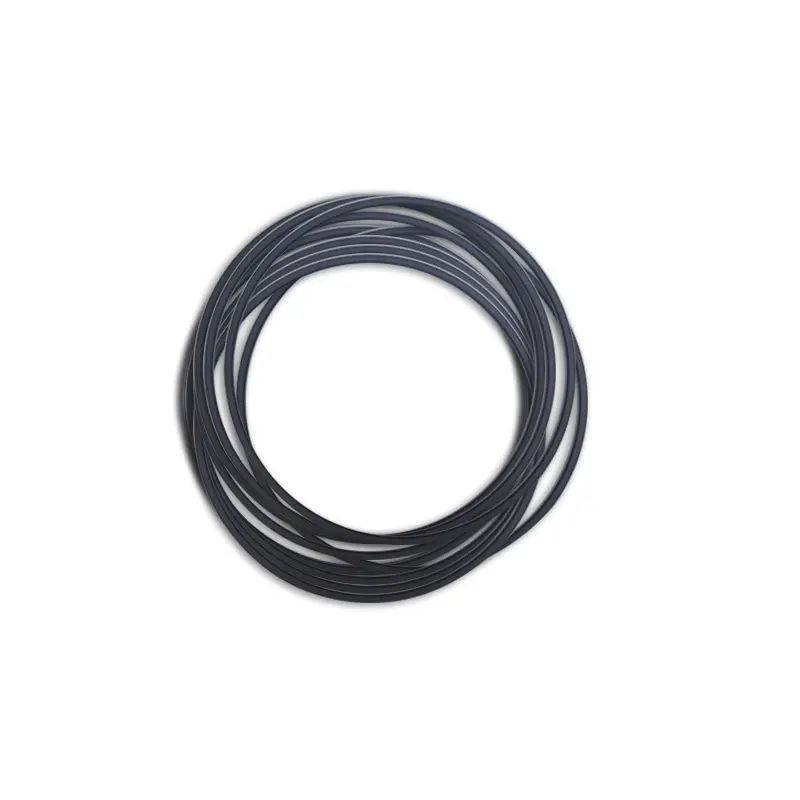

1. O-ringlerin malzemeleri: R01 Nitril Kauçuk (NBR), R02 flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: Standart Malzeme PTFE3, Diğer İsteğe Bağlı Malzemeler PTFE1, PTFE2, PTFE4, Kompozit Termoplastik Malzemeler.
| Piston delikleri için yüksek basınçlı contaların uygulanabilir çalışma koşulları (sınır değerleri aynı anda görünmemelidir) | |||||
| Profil | Model | Basınç (MPA) |
Sıcaklık (℃) | Hız (m/s) | Medya |
 |
RC51/RC52 | ≤70 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, vb. |
| -20 ~+200 (eşleşen O-ring FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), gaz, vb. |
| -20 ~+180 (eşleşen O-Ring FKM) | |||||
 |
TAMAM | ≤50 | -35 ~+110 (eşleşen O-ring NBR) | ≤1 | Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), vb. |
Sipariş örneği:
Sipariş Modeli RC51-80X70X7.6-PTFE3-R01
Model silindiri çapı x oluk çapı x oluk genişliği PTFE3 ile modifiye edilmiş PTFE Malzeme Kodu R01 O-Ring Malzeme Kodu
Sipariş Modeli RC53-80X69.6x9.8-PTFE3 -r01
Model silindiri çapı x oluk çapı x oluk genişliği PTFE3 ile modifiye edilmiş PTFE Malzeme Kodu R01- O-Ring Malzeme Kodu
Sipariş Modeli RC55-80X69.4X10.6-PTFE3-R01
Model silindiri çapı x oluk çapı x oluk genişliği PTFE3 ile modifiye edilmiş PTFE Malzeme Kodu R01- O-Ring Malzeme Kodu
Sipariş Modeli RC56-80X70X9.2-PTFE3 -r01
Model silindiri çapı x oluk çapı x oluk genişliği PTFE3 ile modifiye edilmiş PTFE Malzeme Kodu R01- O-Ring Malzeme Kodu
Sipariş Modeli OK-80X59X8 Silindir Çapı X Groove Çapı X Groove genişliği
Spesifikasyonlar

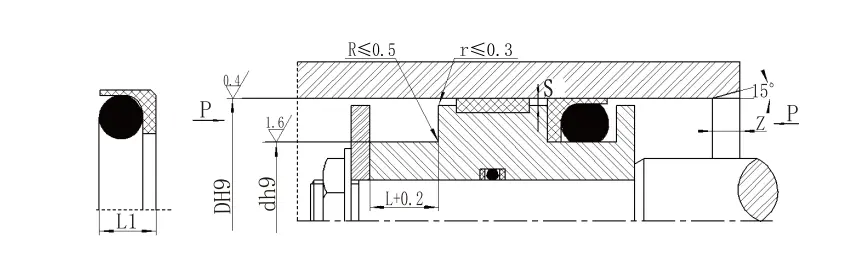

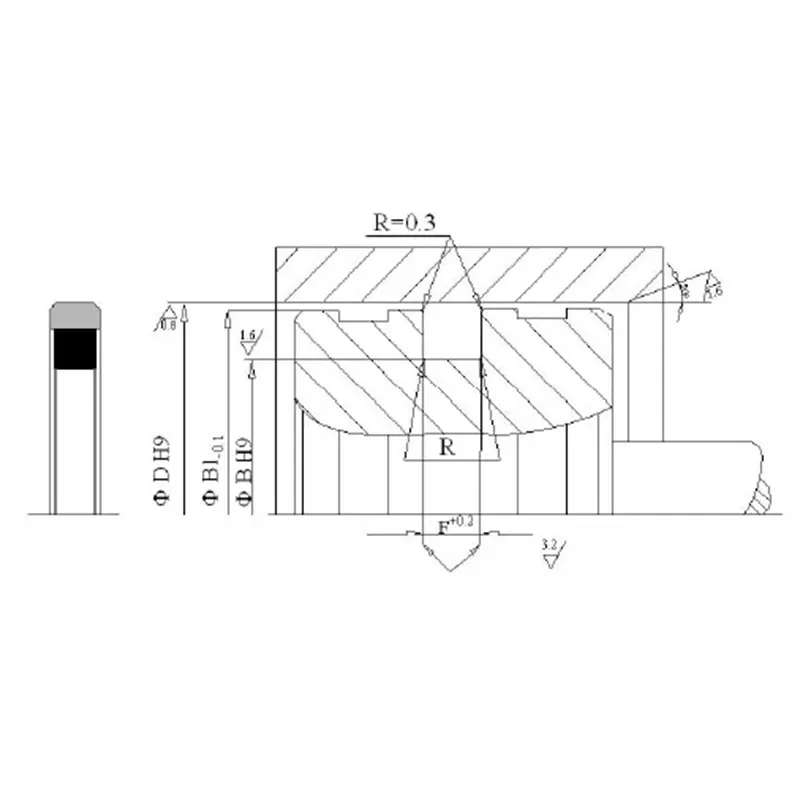

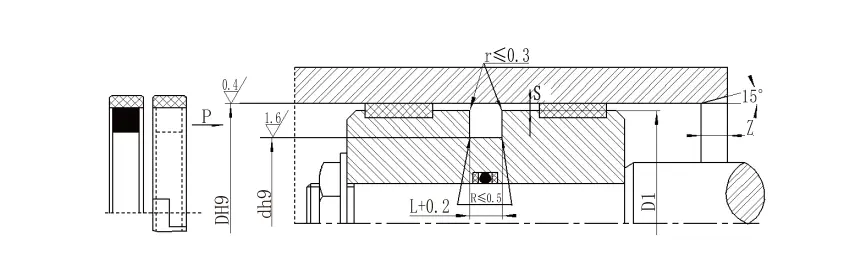

RC51 Spesifikasyon Parametre Tablosu (parametre aralığındaki herhangi bir özellik mevcuttur)| Standart Tip DH9 RC51 |
Hafif yük dh9 RC51-Q |
Ağır Yük DH9 RC51-Z |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
SEAL Yüksekliği L1 | Radyal temizlik smaksimum | Pah Zmin |
O-ring teli çapı d0 |
|
| <20mpa | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-155.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Not: 1. Hafif yük serisini kullanarak kapalı oluklara 30 mm takmak daha kolaydır. | |||||||||
| 2. Kapalı oluk kurulumu için lütfen şirketimize danışın. | |||||||||
| 3. Basınç> 40MPa için, contanın kök alanı H8/F8 uyum toleransını kullanır. | |||||||||
| RC52 (O-Ring GB1235 ile eşleşen) Özellikler (parametre aralığındaki herhangi bir özellik mevcuttur) | ||||||
| Diyafram aralığı D H9 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Mühür yüksekliği L1 |
Radyal temizlik Smaksimum |
Pah Zmin |
O-ring teli çapı d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-155.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Sipariş Örneği RC52—80X69.2x8.2-PTFE3-R01 | ||||||
| Model silindiri çapı x oluk çapı x oluk genişliği PTFE3- Modifiye edilmiş PTFE Malzeme Kodu R01- O-Ring Malzeme Kodu | ||||||
| RC53 özellikleri (parametre aralığındaki herhangi bir özellik mevcuttur) | ||||||
| Diyafram aralığı D H9 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Radyal temizleme Smaksimum | Pah Zmin |
O-ring teli çapı dO |
|
| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-133.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54 Spesifikasyonları (O-Ring GB1235 ile eşleşen) (parametre aralığındaki herhangi bir özellik mevcuttur) | ||||||
| Diyafram aralığı D H9 | Oluk çapı D H9 | Oluk genişliği L+0.2 | Radyal temizleme Smaksimum | Pah Zıplamin | O-ring teli çapı DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Not:> 60MPA basınç için, conta kökü alanı H8/F8 uyum toleransı ve ultra yüksek basınçlı conta Smax <0.05 kullanır. | ||||||
| Diyafram aralığı D H9 | Oluk çapı D H9 | Oluk genişliği L+0.2 | Radyal temizleme Smaksimum | Pah Zıplamin | O-ring teli çapı DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Not:> 60MPA basınç için, conta kökü alanı H8/F8 uyum toleransı ve ultra yüksek basınçlı conta Smax <0.05 kullanır. | ||||||
| RC56 Spesifikasyonları (parametre aralığındaki herhangi bir spesifikasyon mevcuttur) | ||||||||||
| Standart Tip DH9 RC56 |
Hafif yük dh9 RC56-Q |
Ağır Yük DH9 RC56-Z |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
SEAL Yüksekliği L1 | Yuvarlak köşeler Rmaksimum |
Radyal temizlik smaksimum | Pah Zmin |
O-ring teli çapı DO | |
| <20mpa | <40mpa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Not: 1.> 60MPa basınçları için, conta kökü alanı H8/F8 eşleştirme toleransı ve ultra yüksek basınçlı conta Smax <0.05 kullanır. 2. Silindir çapları> 30mm için kapalı oluklara takılabilir. Lütfen şirketimize danışın. | ||||||||||
| RC57 Spesifikasyonları (O-Ring GB1235 ile eşleşen) (parametre aralığındaki herhangi bir özellik mevcuttur) | ||||||||
| Diyafram aralığı D H9 | Oluk çapı D H9 | Oluk genişliği L+0.2 | Mühür yüksekliği L1 | Yuvarlak köşeler Rmaksimum | Radyal temizlik smaksimum | Pah Zıplamin | O-ring teli çapı DO | |
| <20mpa | <40mpa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Sipariş Örneği RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Model Silindir Çapı X Groove Çapı X Groove Genişliği PTFE3, R01 Malzeme Kodu | ||||||||
