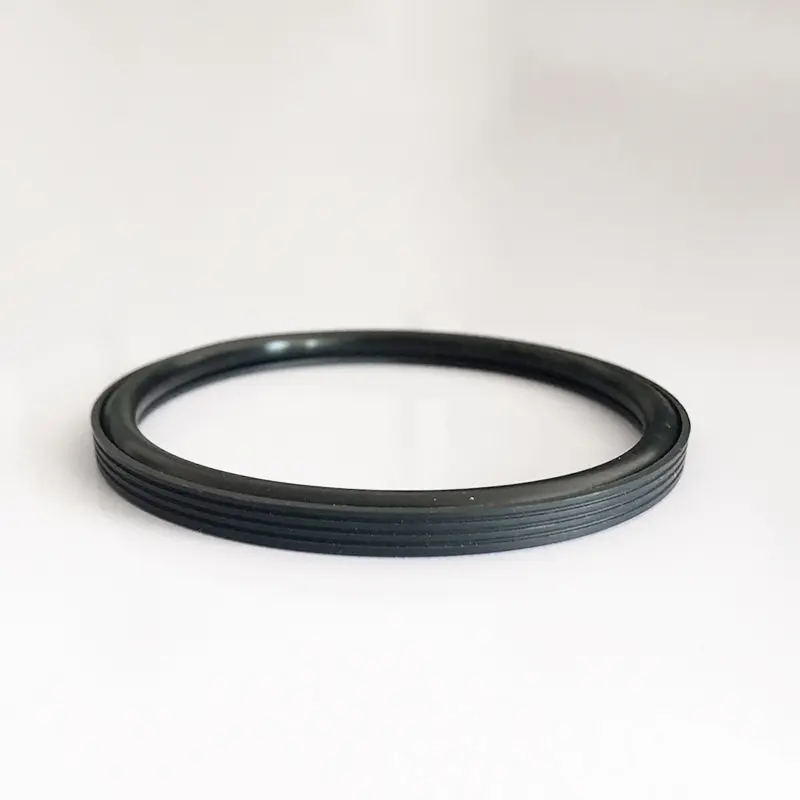

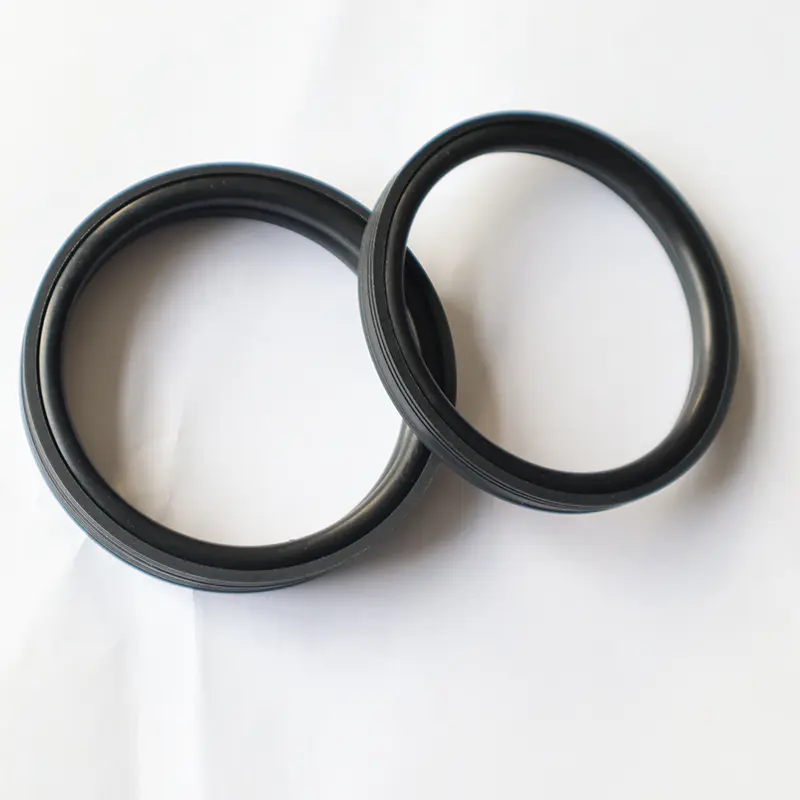

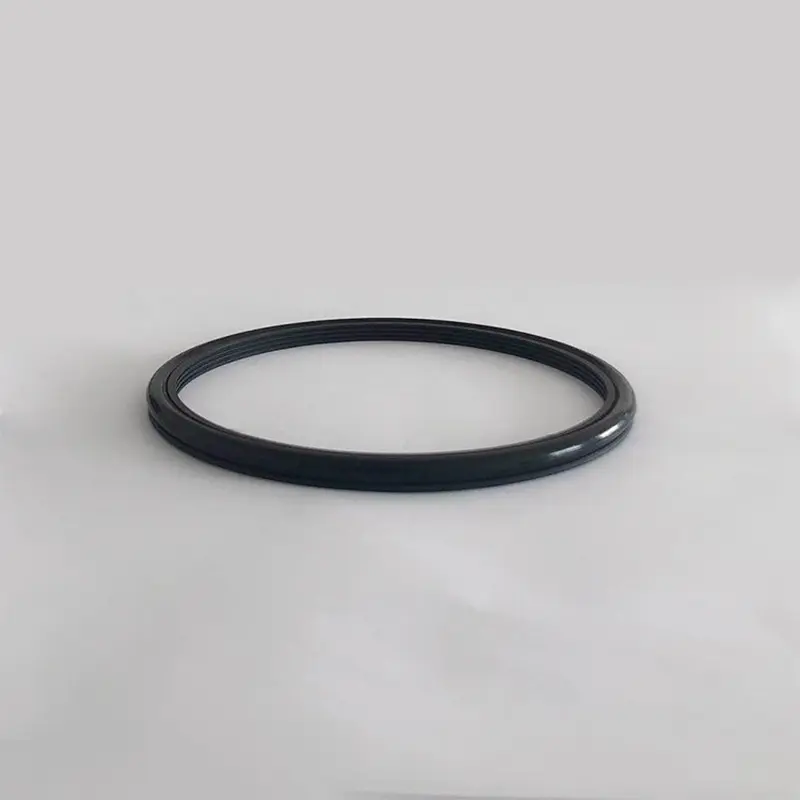

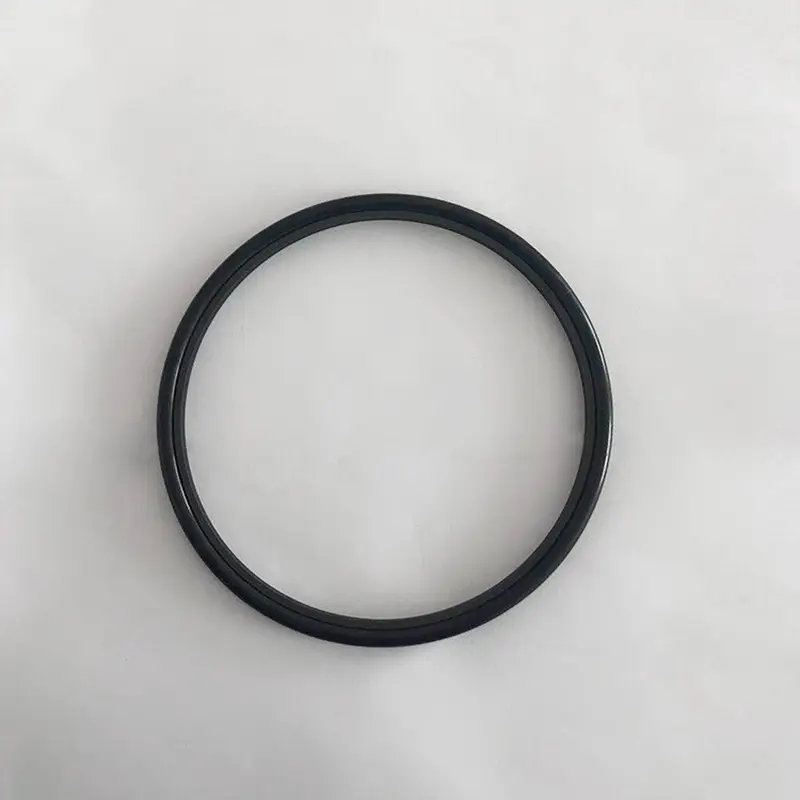

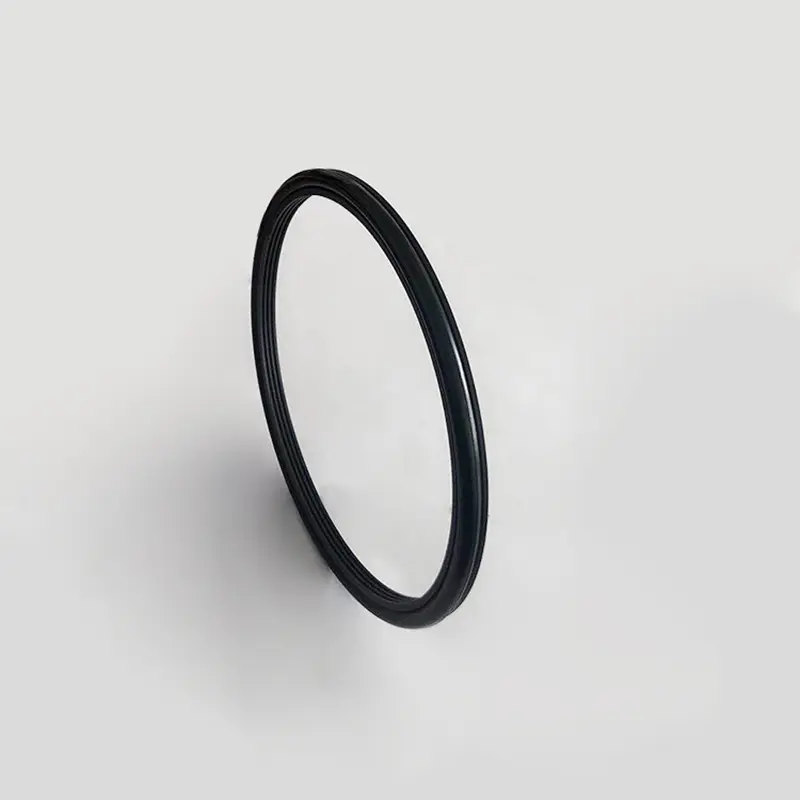

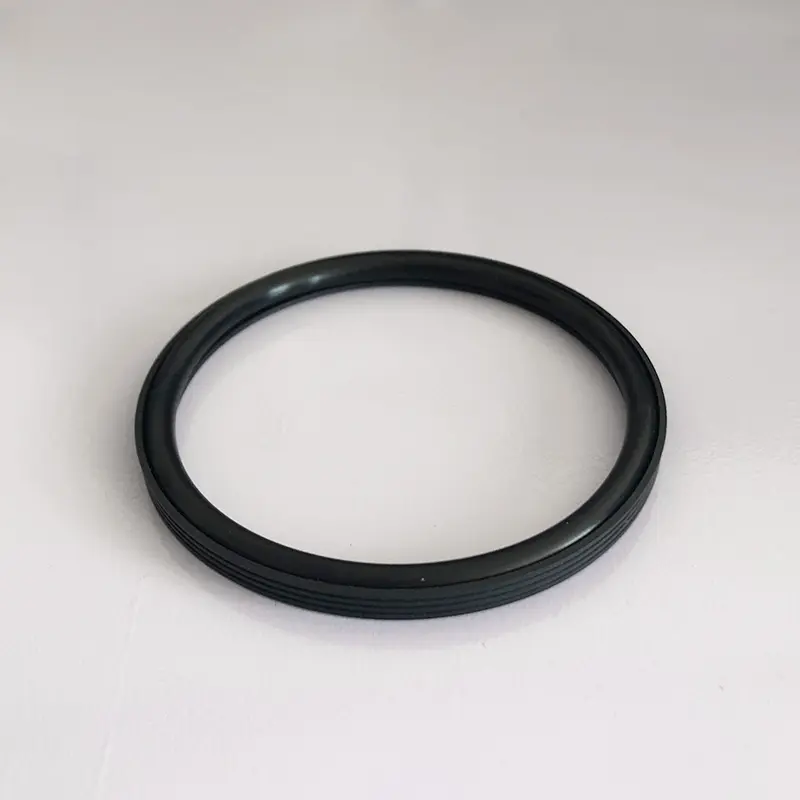

Ruichen Seals tarafından başlatılan çimento bulamaç için RC2061 ve RC2062 yüksek basınçlı contalar, karmaşık ve sert çimento bulamaç sızdırmazlık koşullarıyla başa çıkmak için tasarlanmıştır.

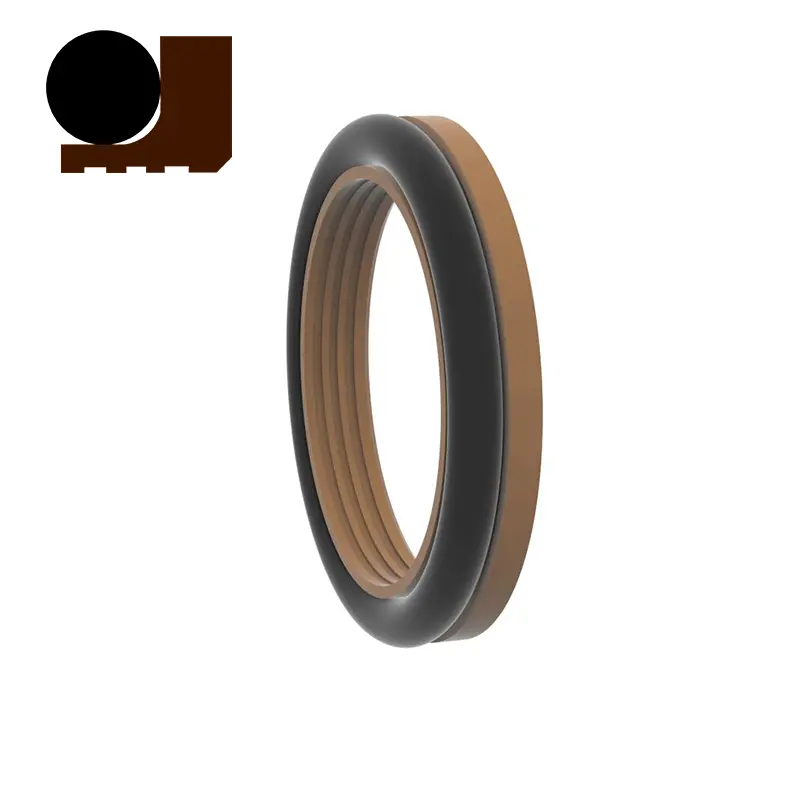

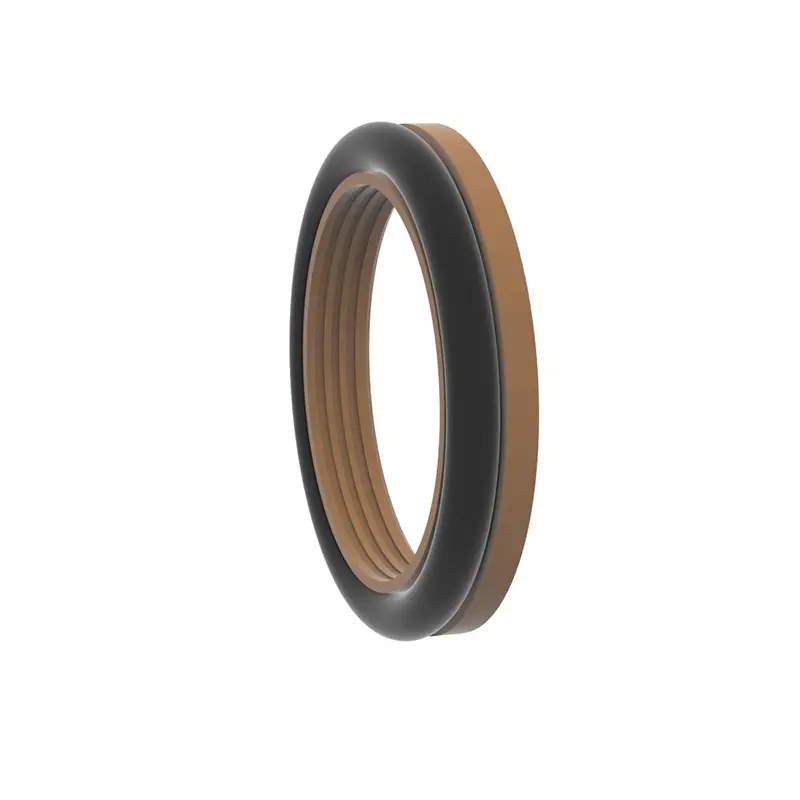

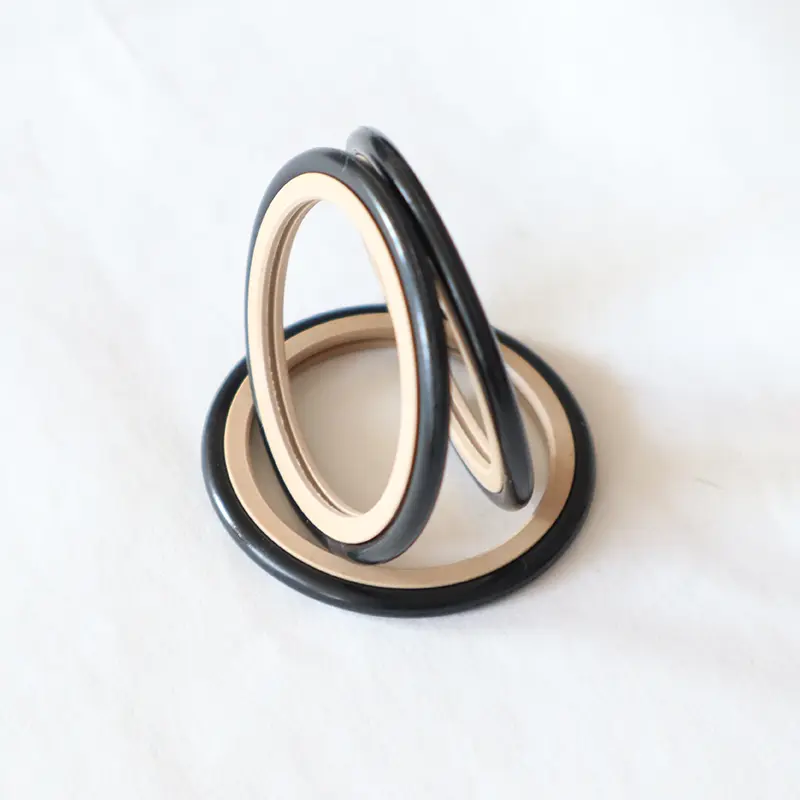

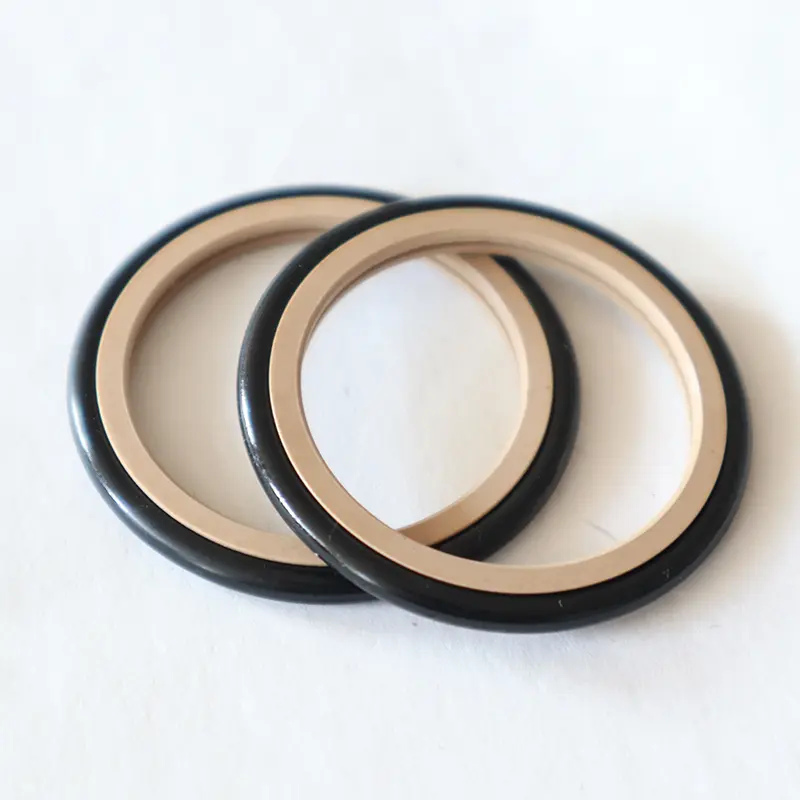

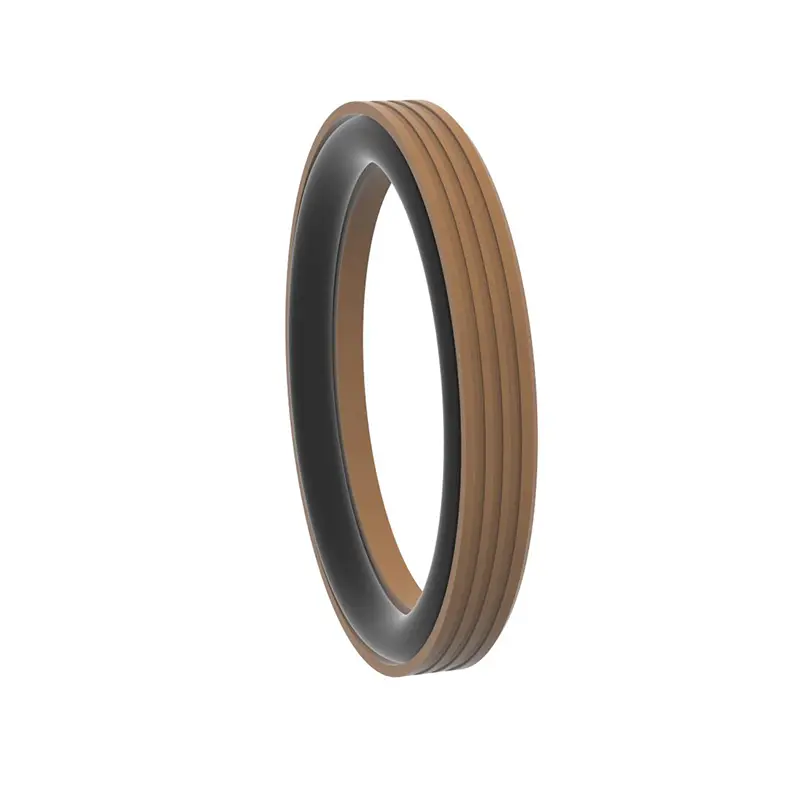

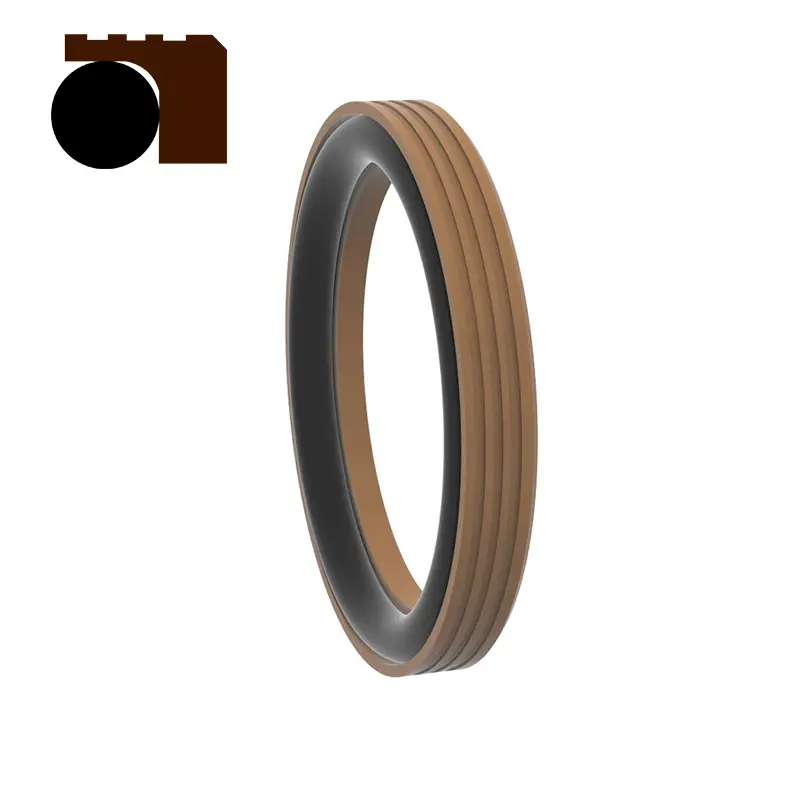

Bu iki ürün, her ikisi de dikkatle tasarlanmış yüksek fonksiyonlu mühendislik plastik dişli conta halkaları ve o-ringlerden oluşan aynı yapıya sahiptir. Çok çeşitli uygulamalara sahiptirler ve piston pompaları, çamur pompaları, vida matkapları, sondaj kuleleri, yağ keşif ekipmanı ve beton karıştırma tesisleri gibi ekipmanlarda önemli bir rol oynayabilirler.
Performans açısından, çimento bulamaç için yüksek basınçlı mühürlerimiz birçok avantaj gösterebilir. Uzun yaşam özellikleri, sızdırmazlık parçalarının sık sık değiştirilmesi ve ekipman bakım maliyetlerini azaltma ihtiyacını azaltır; Düşük sürtünme performansı, ekipmanın sorunsuz çalışmasını sağlar ve enerji kaybını azaltır; İyi sızdırmazlık, çimento bulamaç sızıntısını etkili bir şekilde önler ve ekipmanın sabit çalışmasını sağlar; Küçük yapısal alan, çeşitli ekipmanların sınırlı alanlarında kurulum ve yerleşim için uygundur; Kolay kurulum, kullanım ve bakım ekipman kullanımının verimliliğini daha da artırın.
Çimento bulamaç gibi malign ortamlar için, ürün özel sızdırmazlık dudağı ve kalınlık optimizasyonu tasarımı yoluyla sızdırmazlık etkisini artırabilir. Sızdırmazlık ortamını sızdırmazlık için kullanıldığında, sızdırmazlık performansını ve bileşen ömrünü daha da iyileştirmek için, iki (veya daha fazla) contalar arasındaki gres yağlamasını öneririz. Çimento bulamaç için bu iki yüksek basınçlı conta, yüksek basınçlı çimento bulamaç sızdırmazlık problemine güvenilir ve verimli bir çözüm sağlar.
Ürün özellikleri ve uygulamaları:
Sipariş örneği:
Sipariş Modeli RC2061-80X91.7X7.6-PTFE4-R01 Model Şaft Çapı X Groove X Groove Genişlik Maddi Kodu
Sipariş Modeli RC2062-80X68.3x7.6-PTFE4-R01
Model silindiri çapı X Groove çapı X Groove Genişlik Malzeme Kodu
Özellikler:

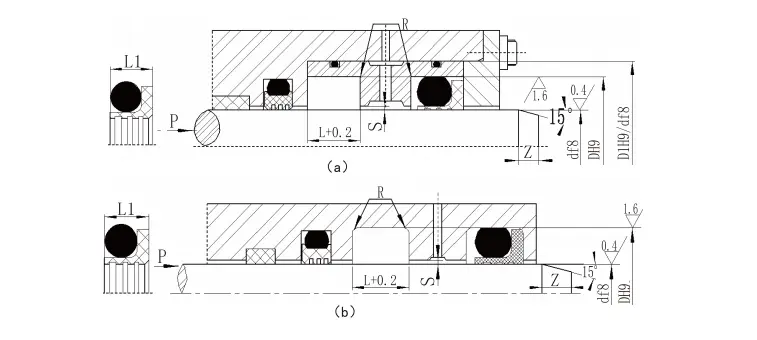

| Şaft çapı aralığı
Standart tip D F8 RC2061 |
Şaft çapı aralığı
Ağır yük D F8 RC2061-Z |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Seal Widthl1 | Yuvarlak köşeler Rmax |
Radyal temizleme Smax | Pah Zimin |
O-ring teli çapı | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Not: 1. Şaft çapı ≤30mm için açık oluk önerilir. | ||||||||||
| 2. döner conta için, döner şaftın yüzey sertliğinin HRC ≥58 olması önerilir. 3. 30MPA'dan büyük basınç için, ekstrüzyon boşluğu için H8/F8 önerilir. | ||||||||||

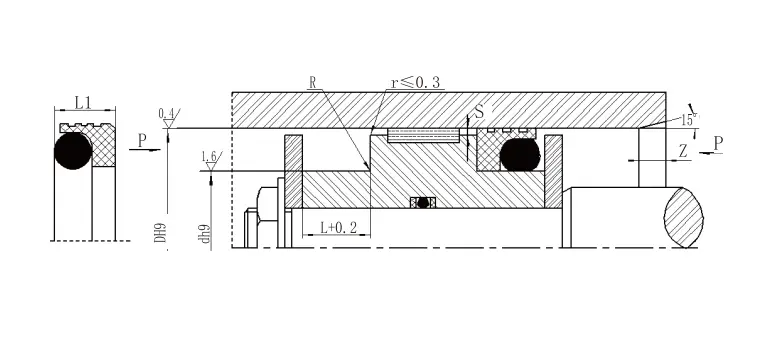

| Diyafram aralığı
Standart D H9 RC2062 |
Diyafram aralığı
Ağır yük D H9 RC2062-Z |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Seal Widthl1 | Yuvarlak köşeler Rmax |
Radyal temizleme Smax | Pah Zimin |
O-ring teli çapı | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-109.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Not: 1. Silindir çapları ≤ 30 mm için açık oluklar önerilir. | ||||||||||
| 2. 30 MPa'dan büyük basınçlar için ekstrüzyon temizliği için H8/F8 önerilir. | ||||||||||
| Çimento bulamaç çalışma koşulları için yüksek basınçlı contalar | ||||||

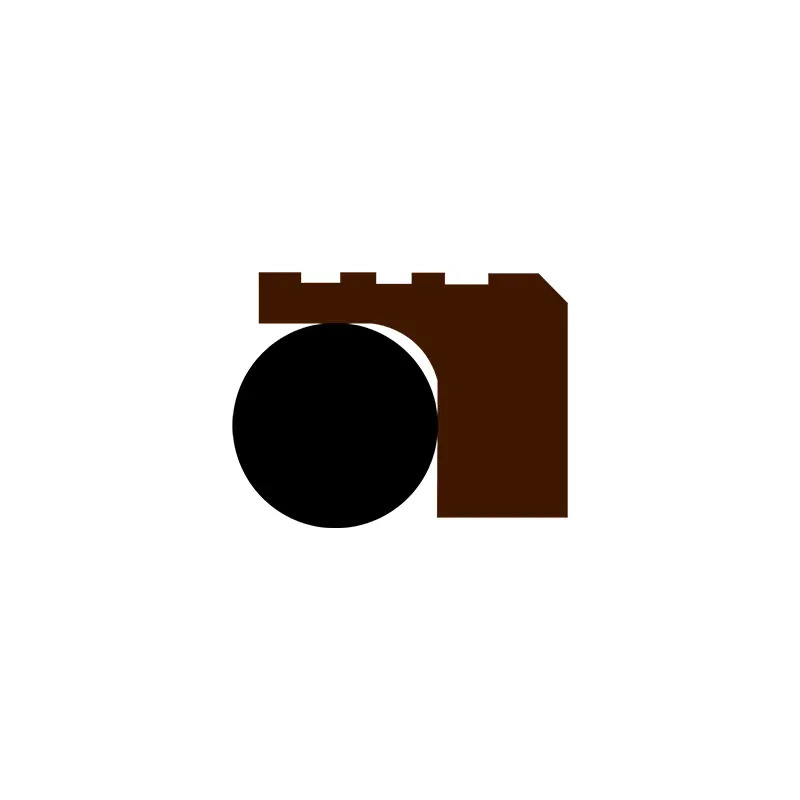

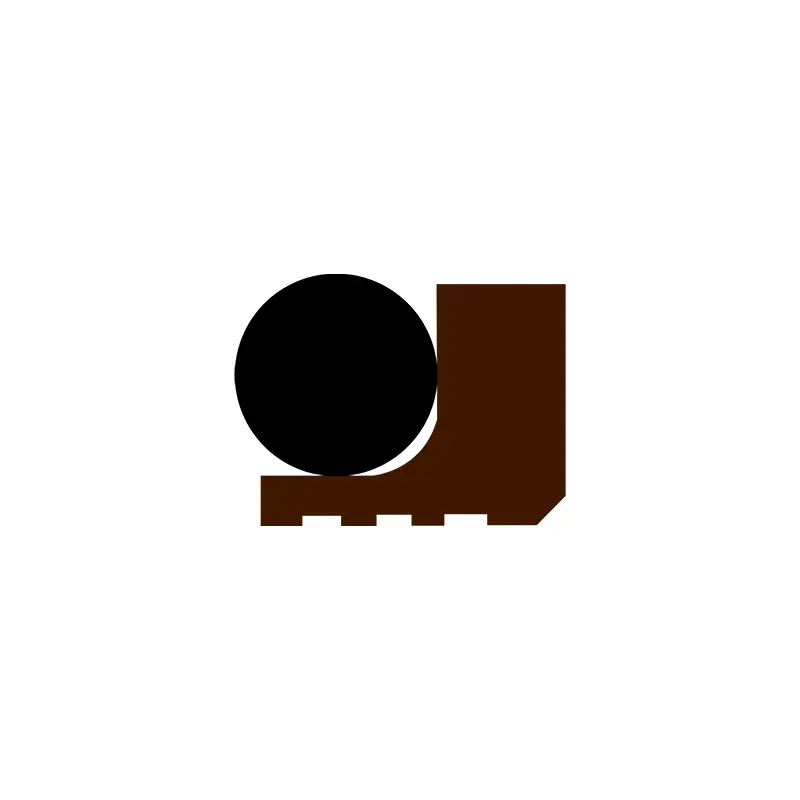

| Profil | Model | Basınç MPa |
Sıcaklık (℃) | Hız (m/s) |
Medya | |
| Pistonlu hareket | Dönme hareketi | |||||
 |
RC2061 | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | ≤2 | Su, çamur, ham petrol, hidrolik yağ, emülsiyon vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (eşleşen O-ring NBR) | ≤6 | ≤2 | Su, çamur, ham petrol, hidrolik yağ, emülsiyon vb. |
| -20 ~+200 (eşleşen O-ring FKM) | ||||||
