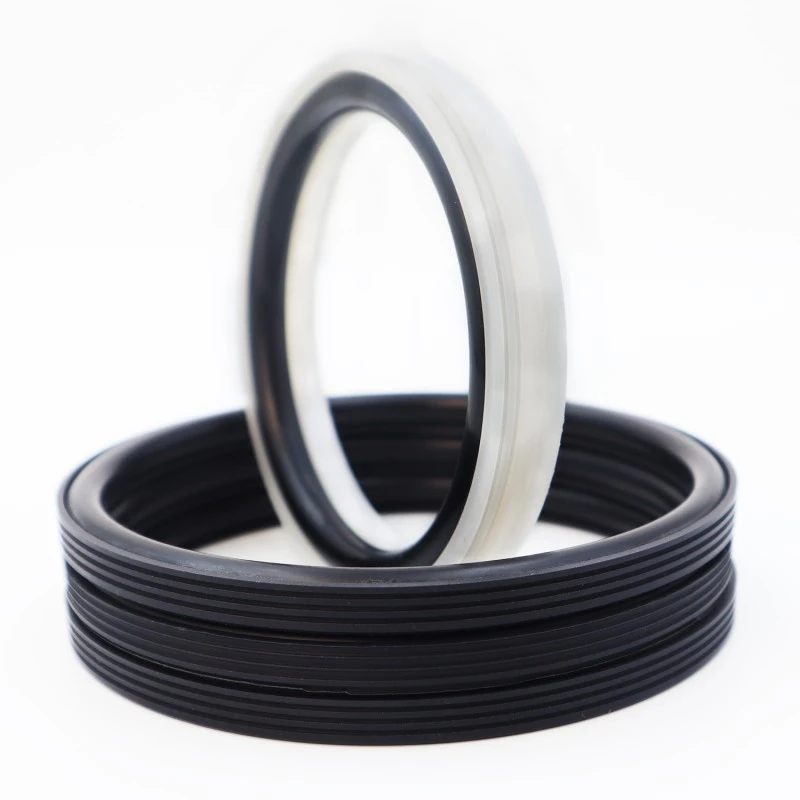

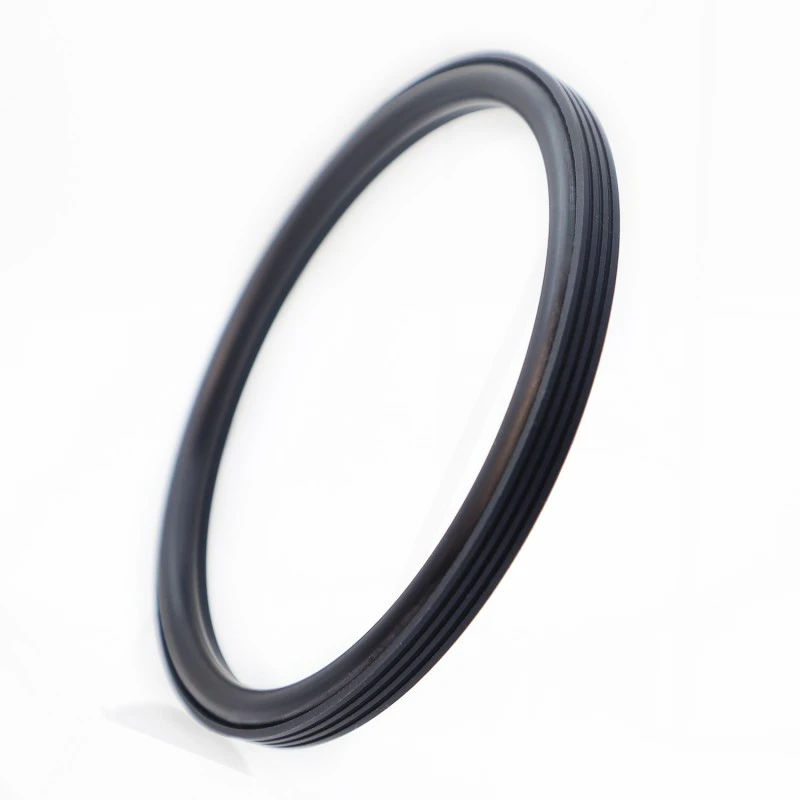

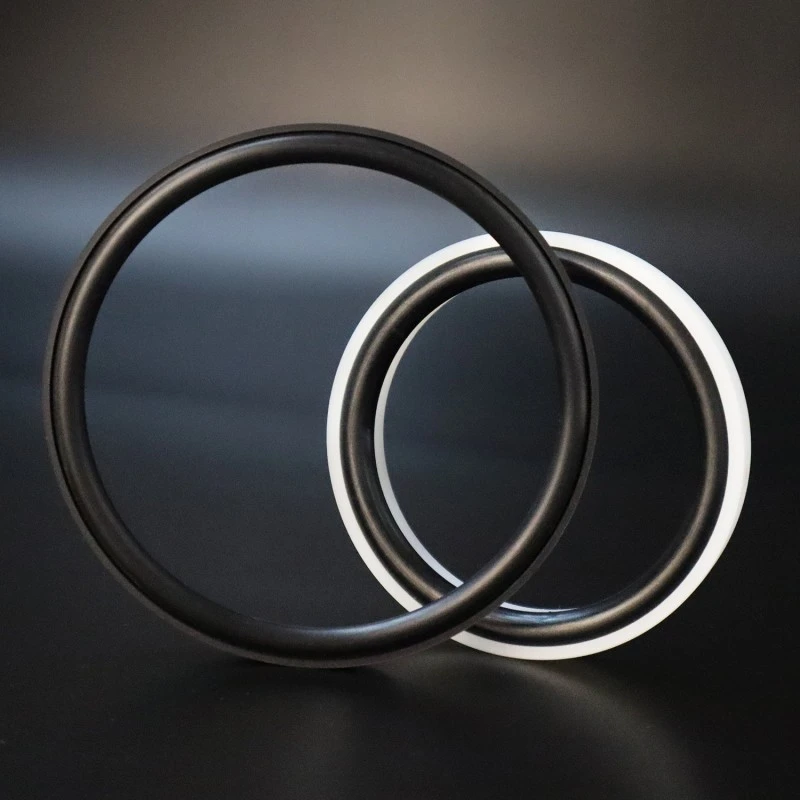

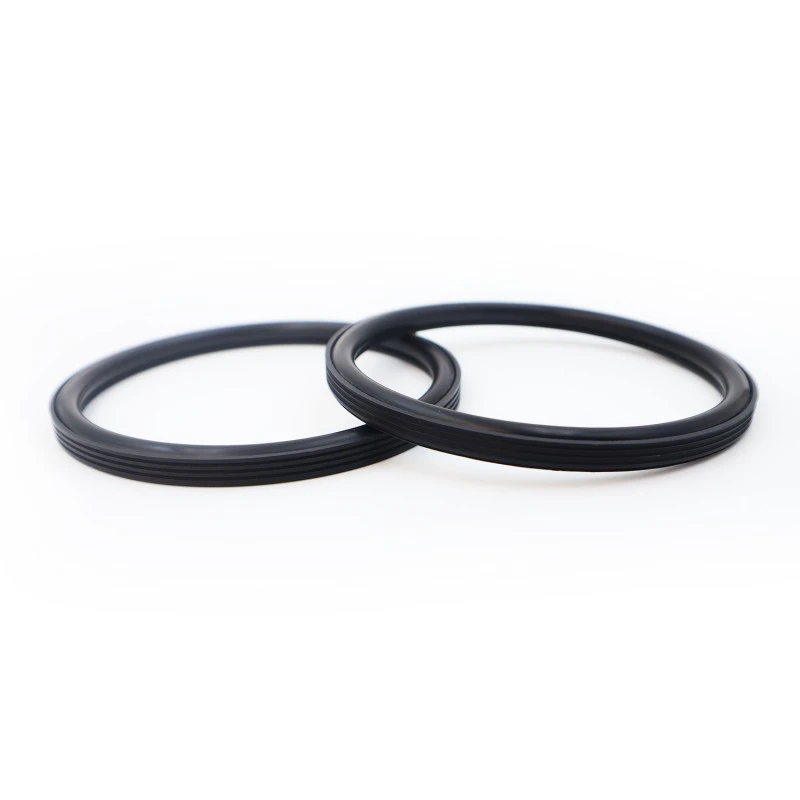

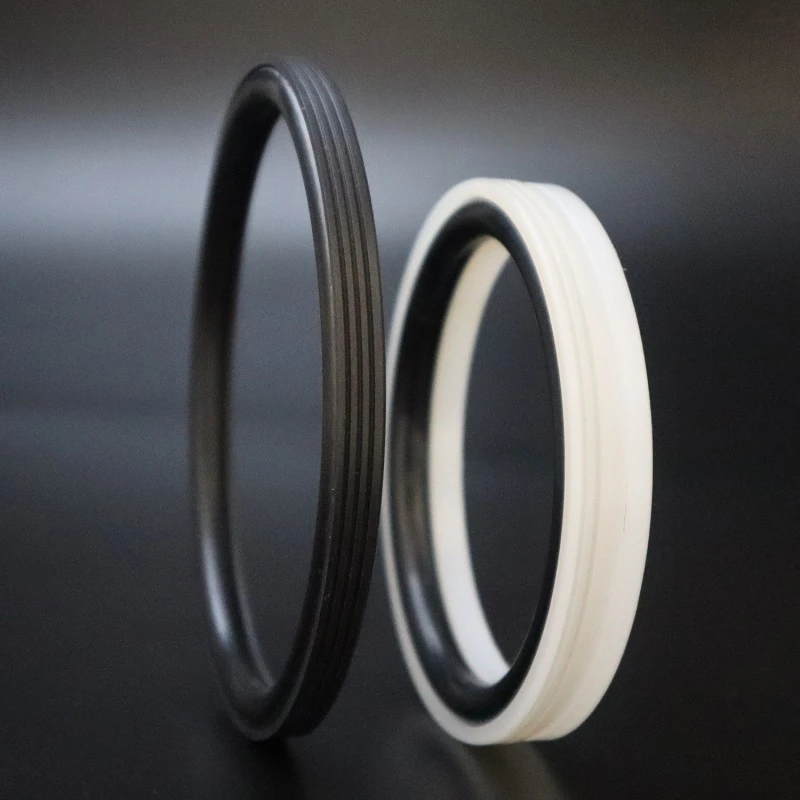

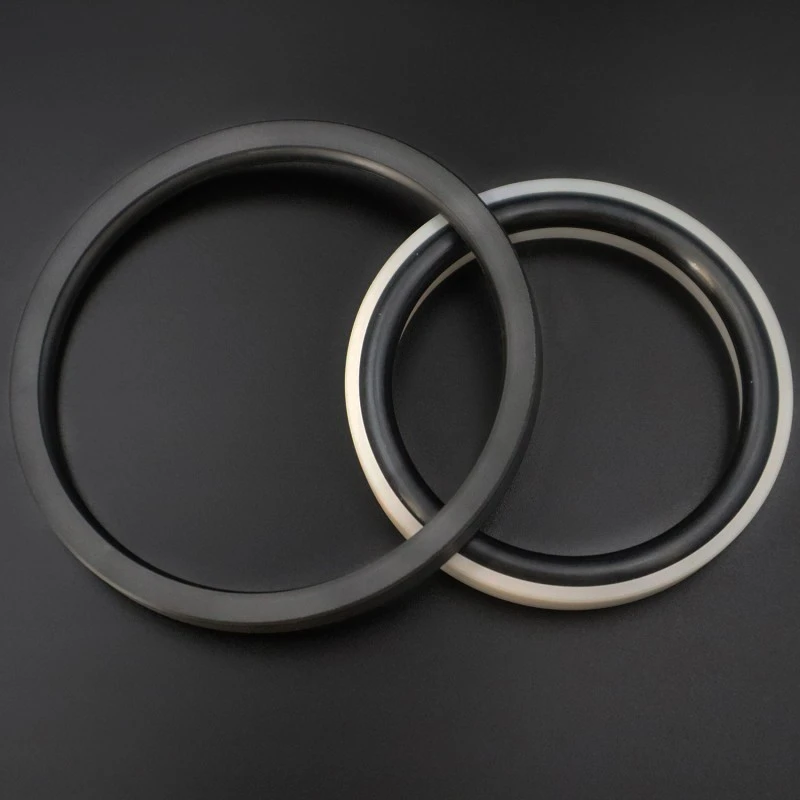

Ruichen Sızdırmazlık Fabrikası tarafından tasarlanıp üretilen Delik Contası, hidrolik ileri geri hareket ve dönme hareketi uygulamalarında tek yönlü sızdırmazlık için uygundur. Uzun servis ömrüne, düşük sürtünmeye, mükemmel sızdırmazlık performansına, kompakt yapıya ve kolay kurulum, kullanım ve bakıma sahiptir. Özel sızdırmazlık dudağı ve contanın optimize edilmiş kalınlık tasarımı, çimento harcı gibi sert ortamlarda bile mükemmel sızdırmazlık performansı sağlar.
|
Basınç/MPa |
Sıcaklık/°C |
Hız / m/s |
Orta |
|
|
ileri geri hareket |
Dönme hareketi |
|||
|
≤100 |
-35 ila +100°C (NBR O-ring ile) |
≤6 |
≤2 |
Su, çamur, ham petrol, hidrolik yağı, emülsiyon |
|
-20 ila +200°C (FKM O-ring ile) |
||||
Malzeme Seçimi
1. Birlikte verilen O-halka malzemeleri şunlardan seçilebilir: R01 Nitril kauçuk (NBR), R02 Flor kauçuk (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE4'tür, diğer mevcut malzemeler arasında PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 vb. bulunur.
Sipariş örneği
Sipariş modeli: RC2062-80*68,3*7,6-PTFE4-R01
Model - Delik çapı * Kanal çapı * Kanal genişliği - Malzeme kodu

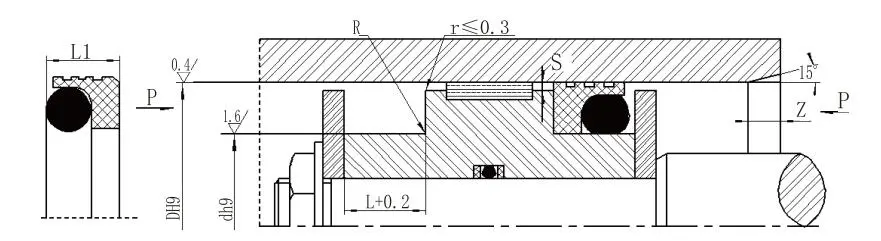

Özellikler ve parametreler (Belirtilen aralıktaki herhangi bir boyut mevcuttur.)
|
Diyafram aralığı Standart tip DH9 RC2062 |
Diyafram aralığı Ağır yükleme DH9 RC2062-Z |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Mühür genişliği L1 |
Yuvarlatılmış köşeler Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Not: 1. ≤ 30 mm'lik silindir çapları için açık oluklu tasarım önerilir.
2. 30 MPa'dan büyük basınçlar için ekstrüzyon boşluğu için H8/f8 uyumu önerilir.
Kapsamlı test yetenekleri: Merkezi laboratuvarımız, gerçek çalışma koşulları altında ürün performansını simüle edebilen çok çeşitli test ekipmanlarıyla donatılmıştır. Test öğeleri aşağıdakileri içerir ancak bunlarla sınırlı değildir:
Boyutsal inceleme: Ürün boyutlarının çizim toleransı gerekliliklerini tam olarak karşıladığından emin olmak için yüksek hassasiyetli 2D görüntü ölçüm cihazlarının ve koordinat ölçüm makinelerinin kullanılması.
Performans testleri: Yüksek sıcaklıkta eskime testleri, düşük sıcaklık testleri, yağ/orta direnç testleri, aşınma direnci testleri, patlama basıncı testleri vb. dahil.
Yaşam döngüsü testi: Gerçek çalışma koşullarını simüle eden dayanıklılık testleri aracılığıyla ürünün hizmet ömrünün ve güvenilirliğinin tahmin edilmesi.
