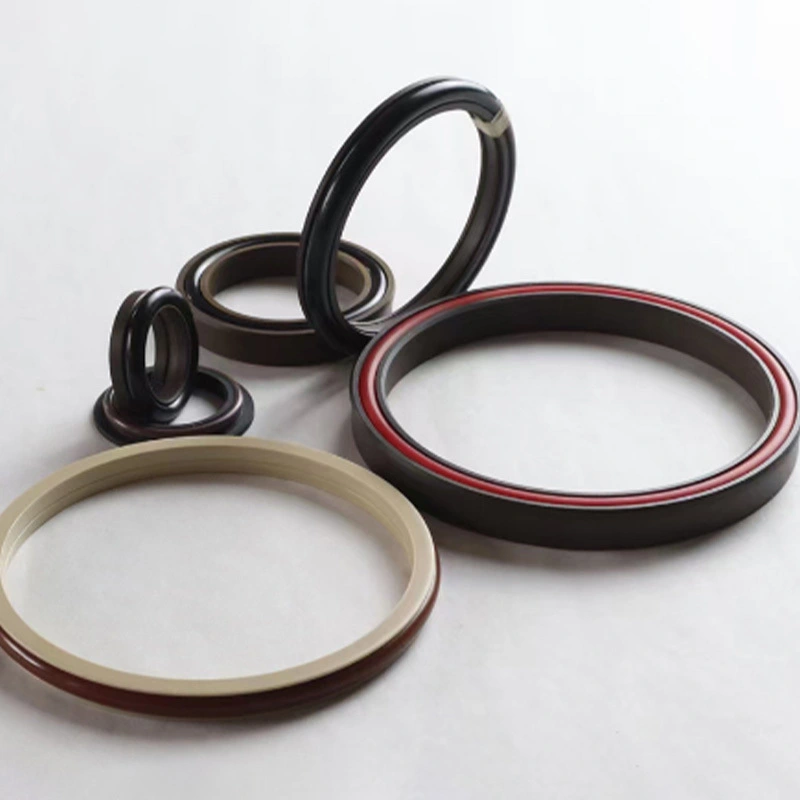

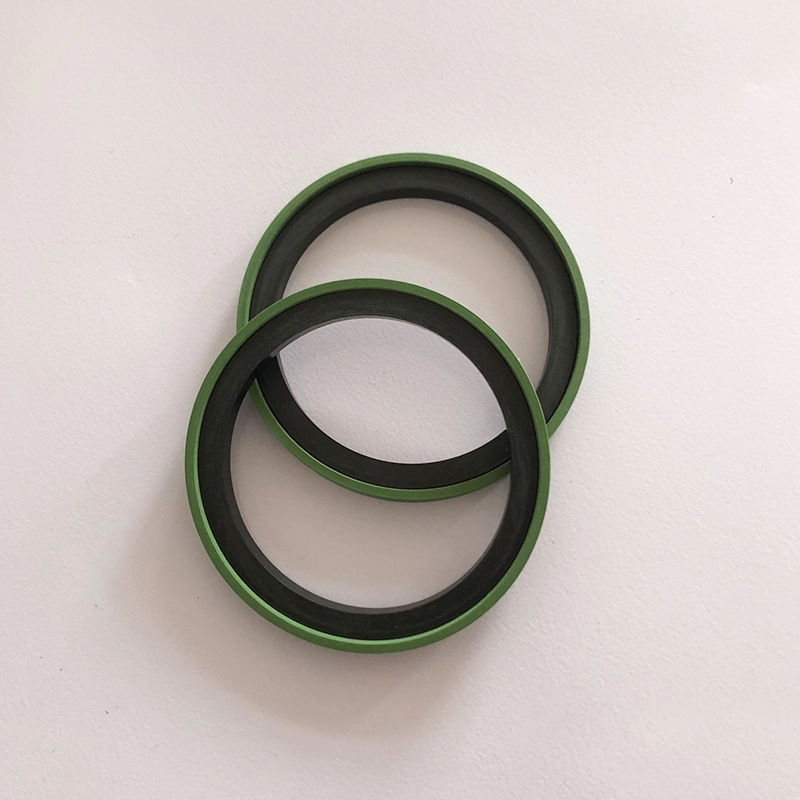

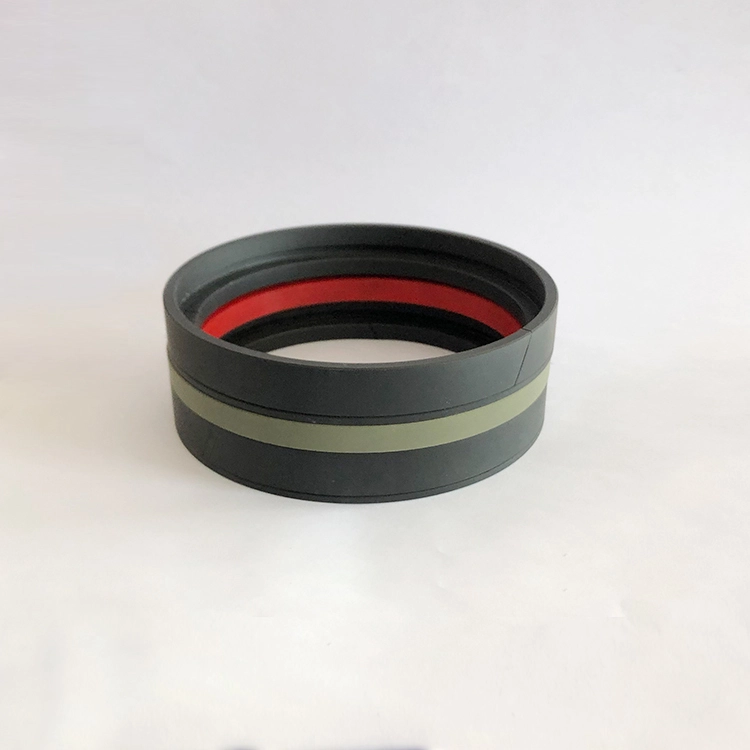

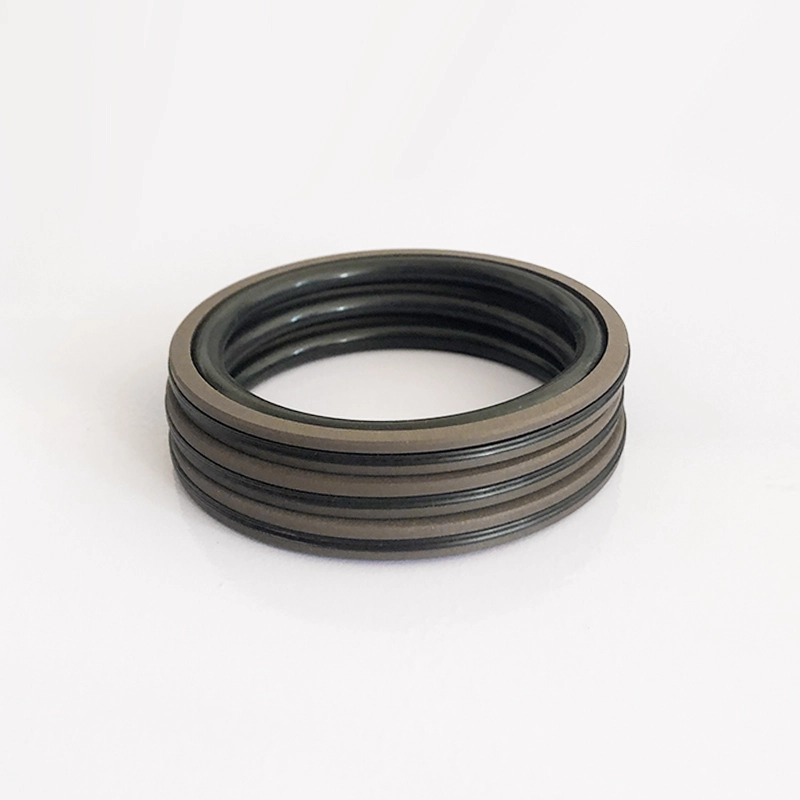

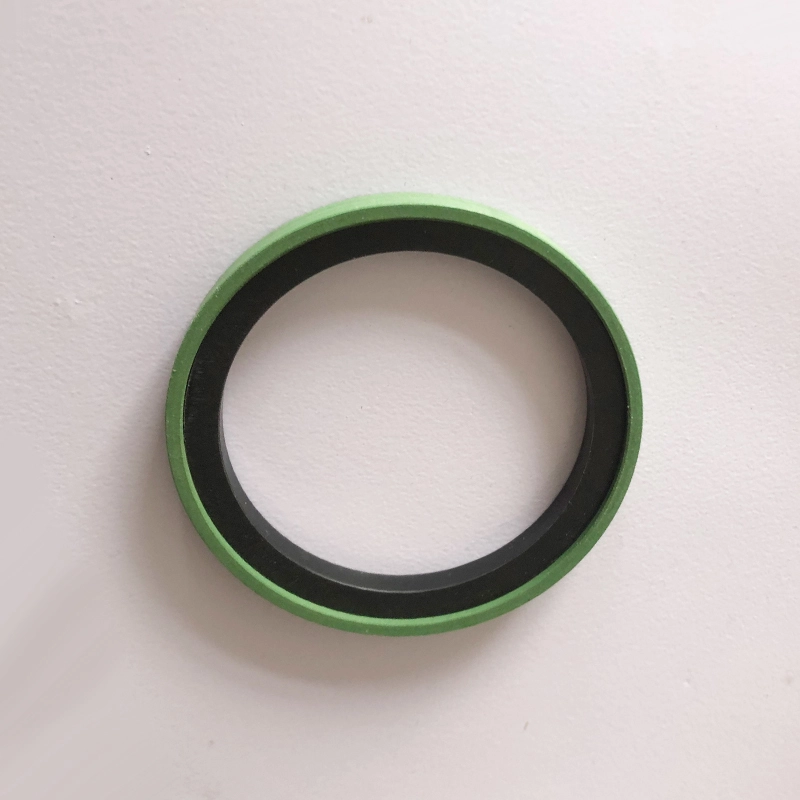

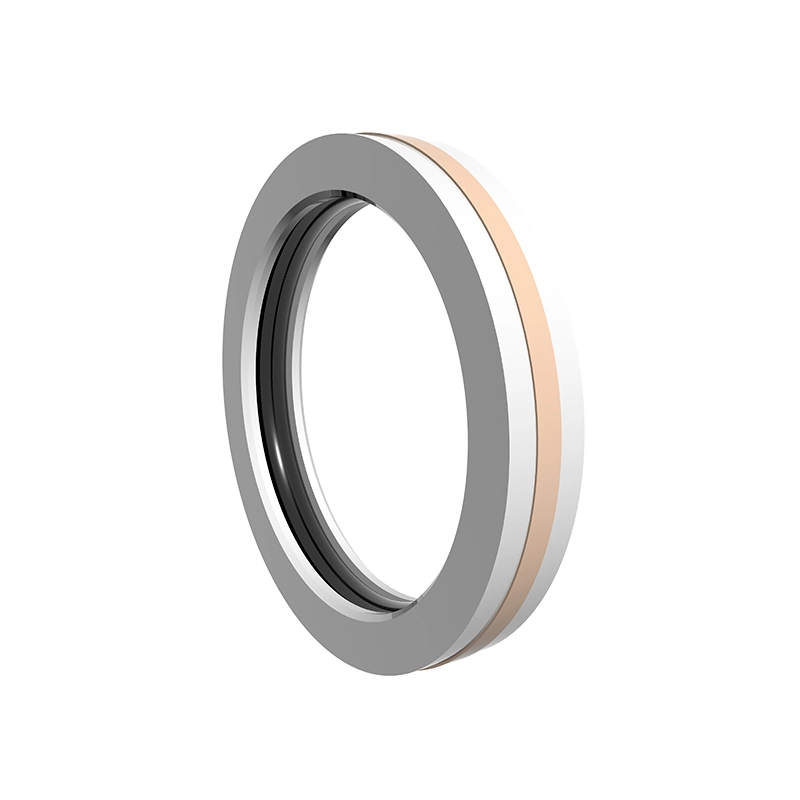

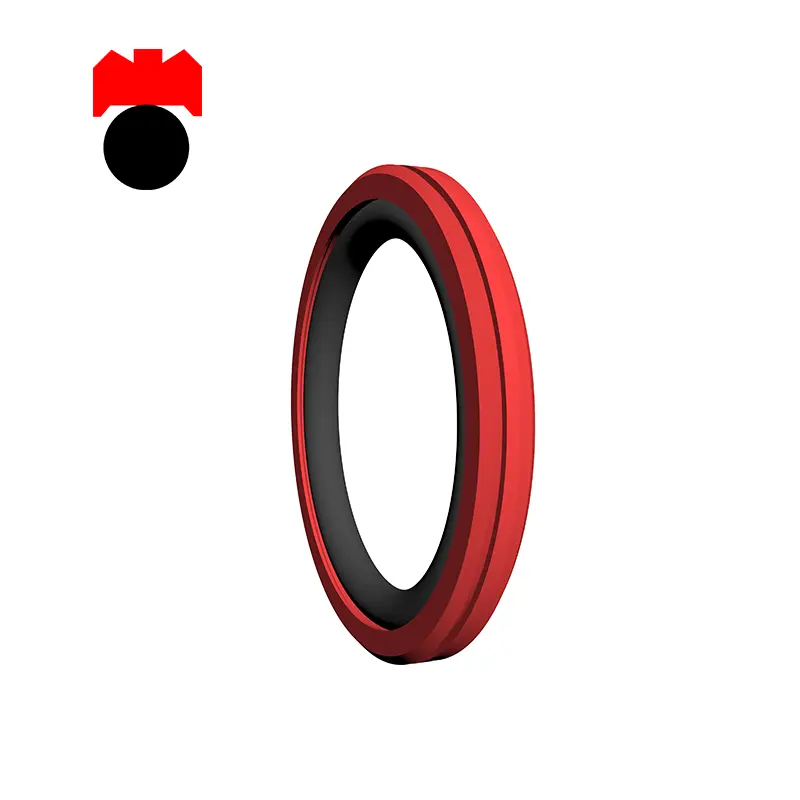

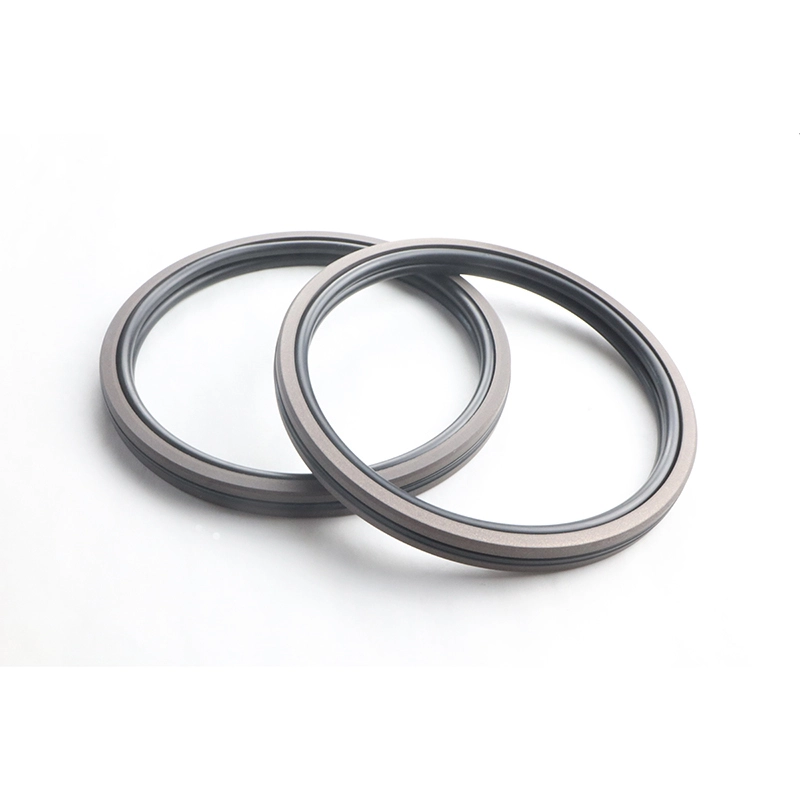

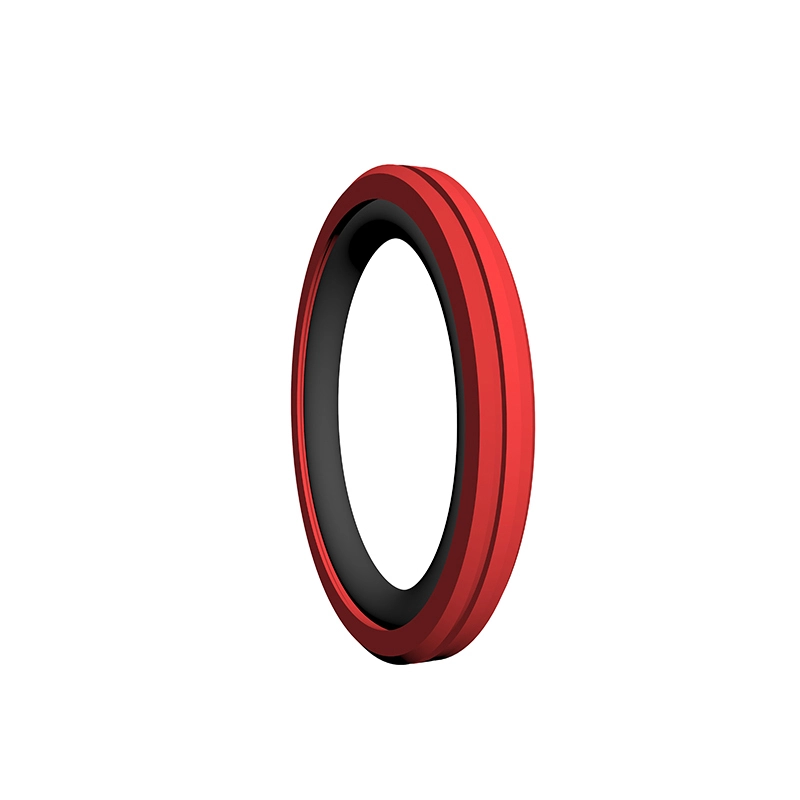

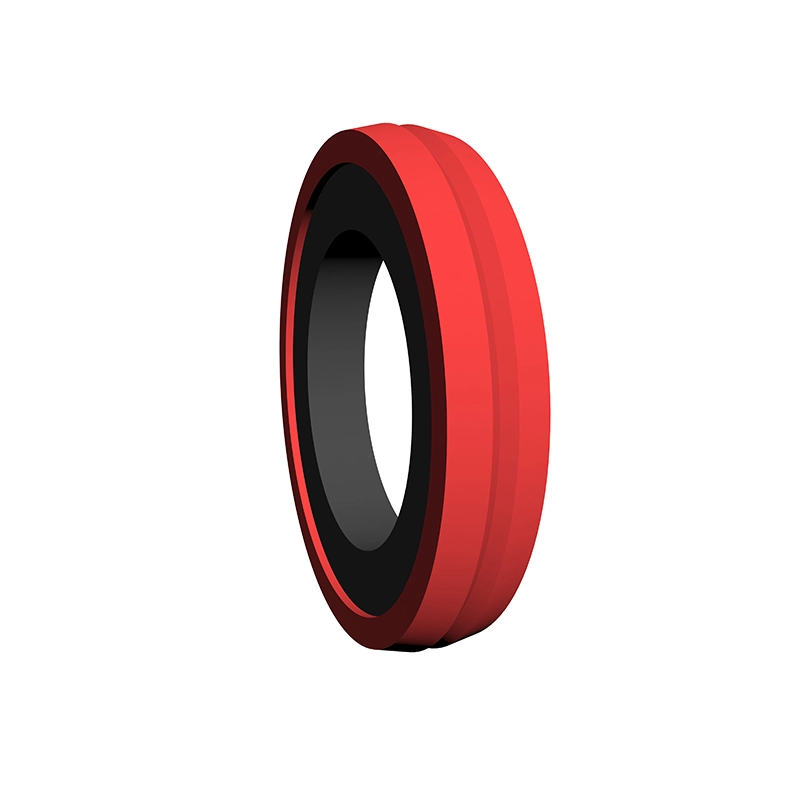

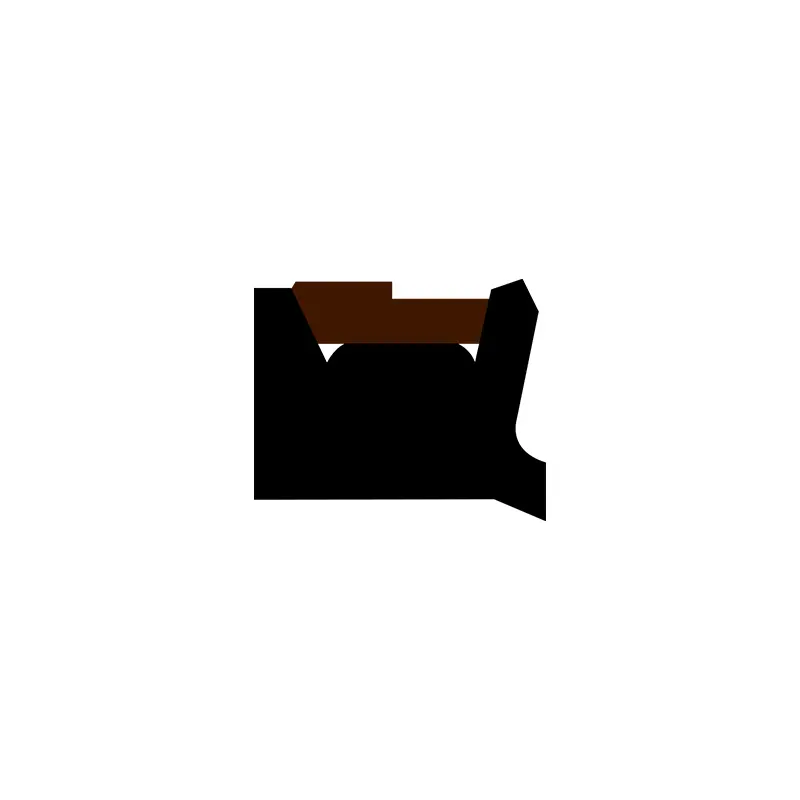

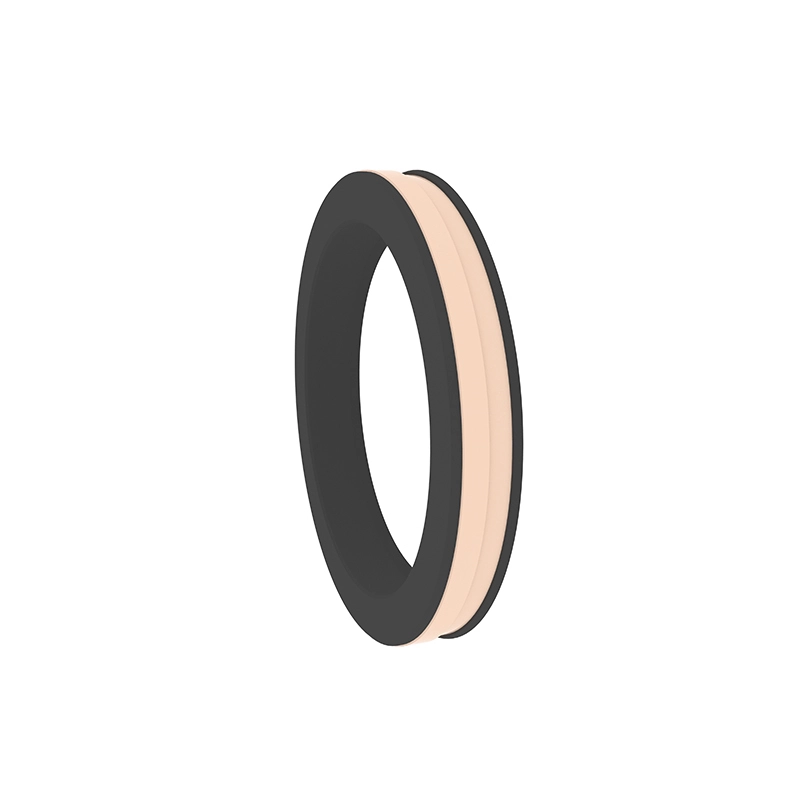

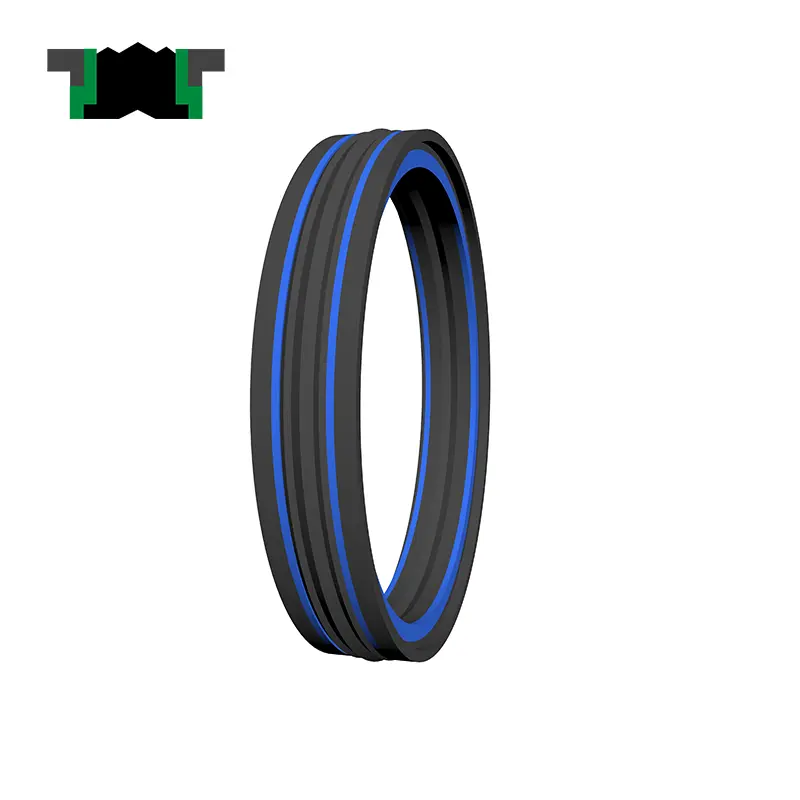

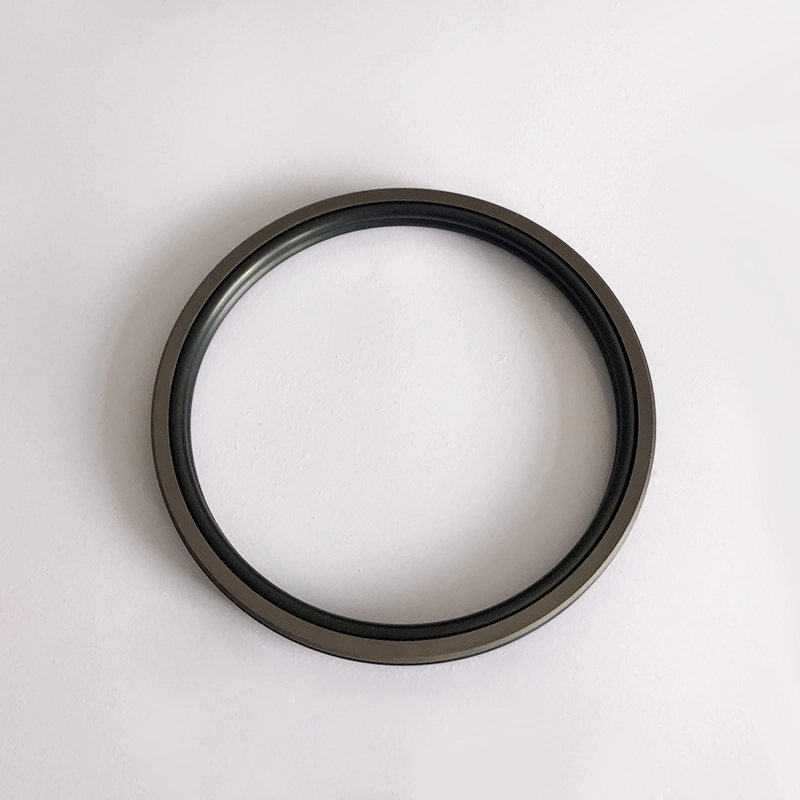

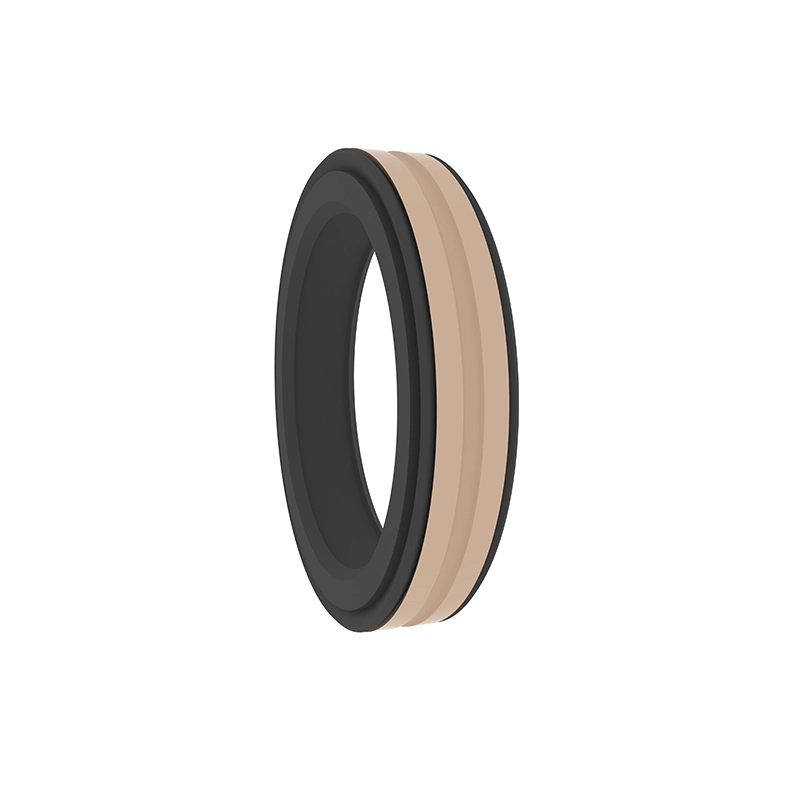

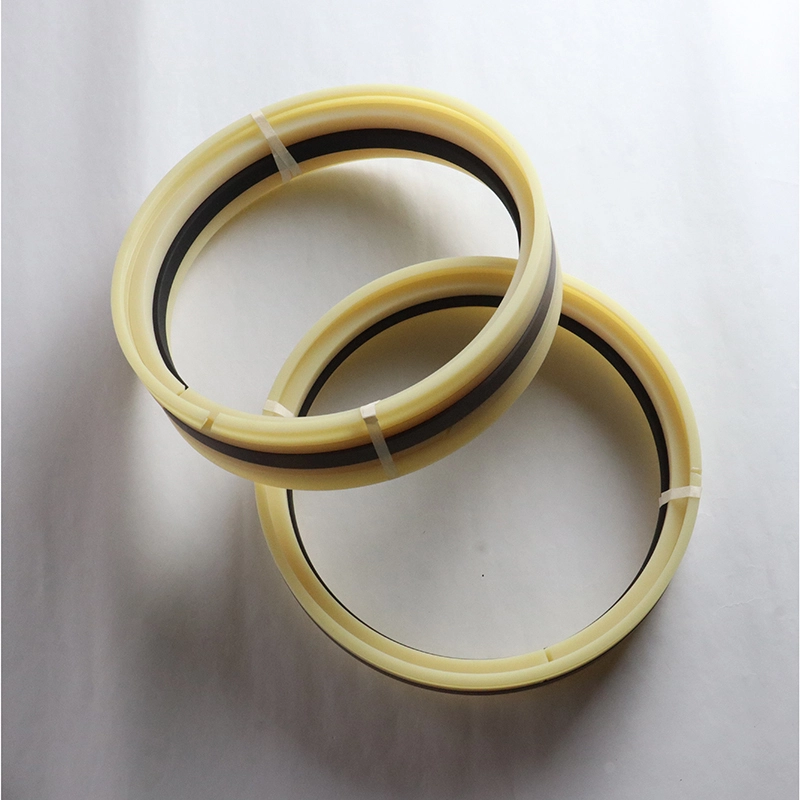

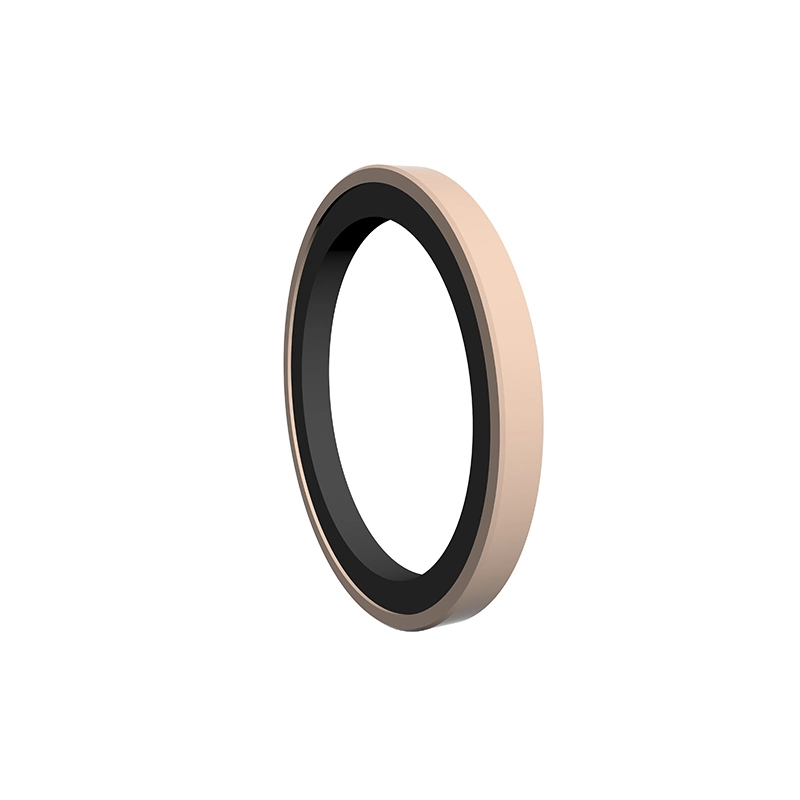

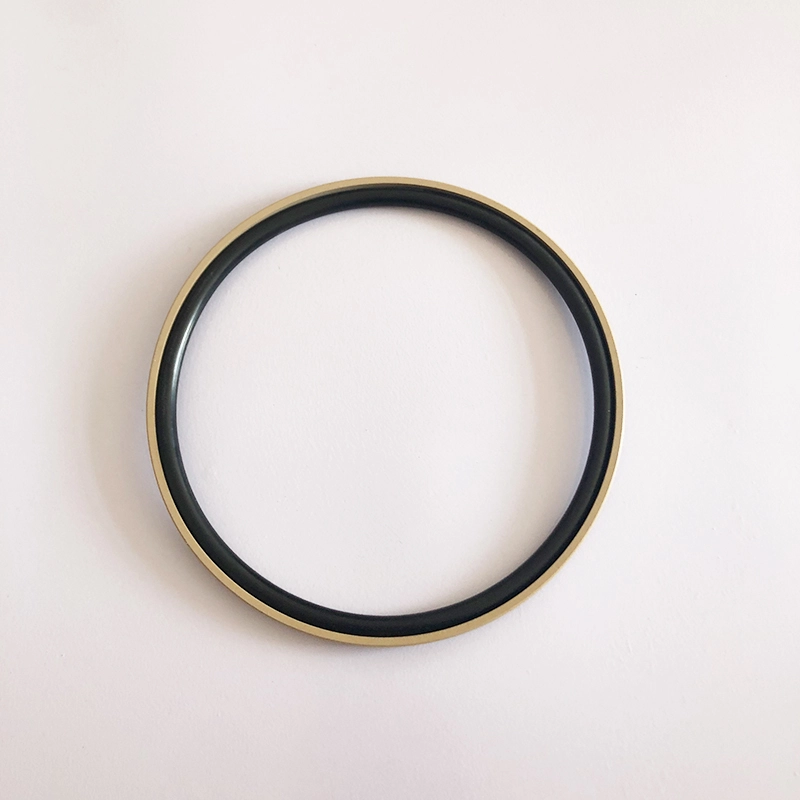

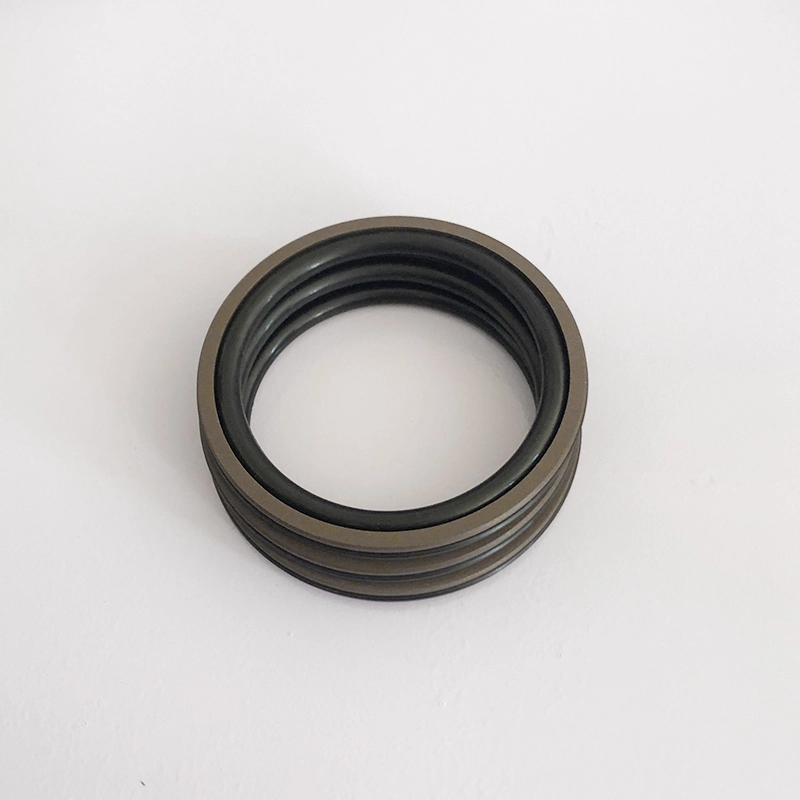

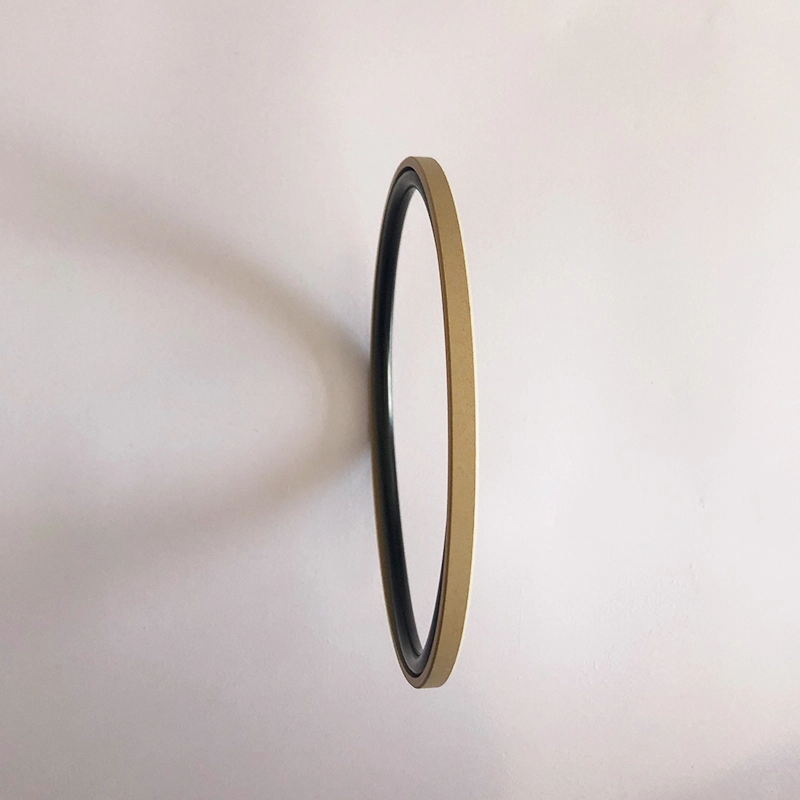

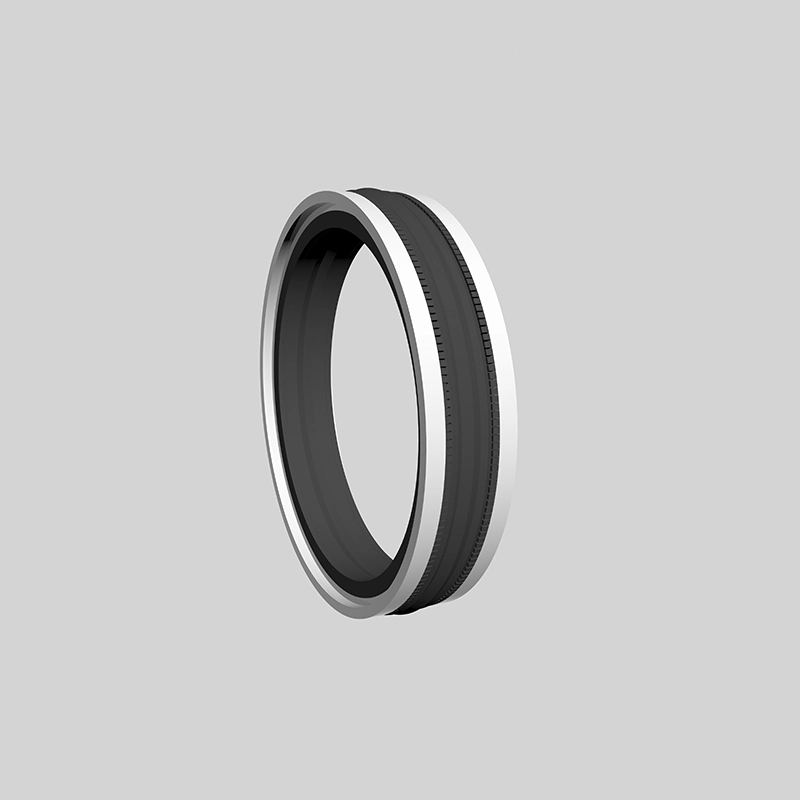

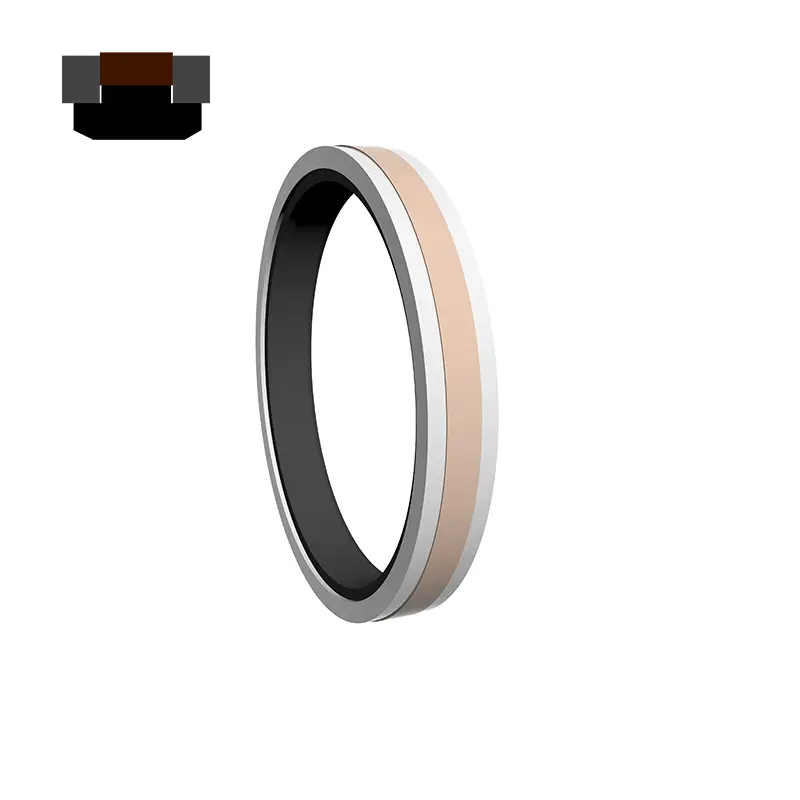

Piston delikleri için hidrolik contalar, fabrikamız ve Ar -Ge merkezimizde, her biri kendi özelliklerine sahip alt bölümlere ayrılmış modeller ve türler vardır, ancak katı kalite kontrolü elde ettik.

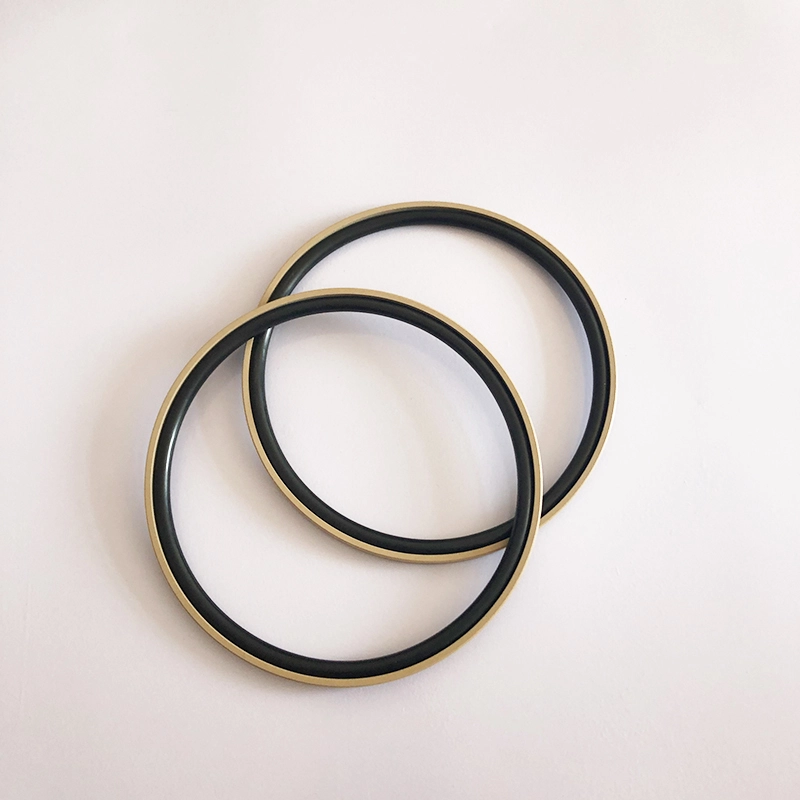

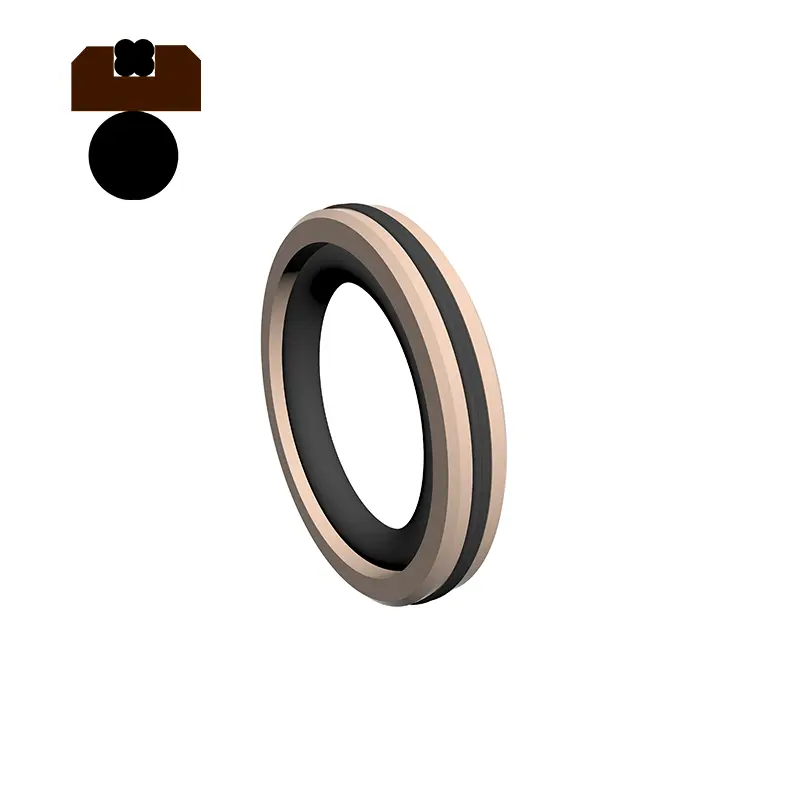

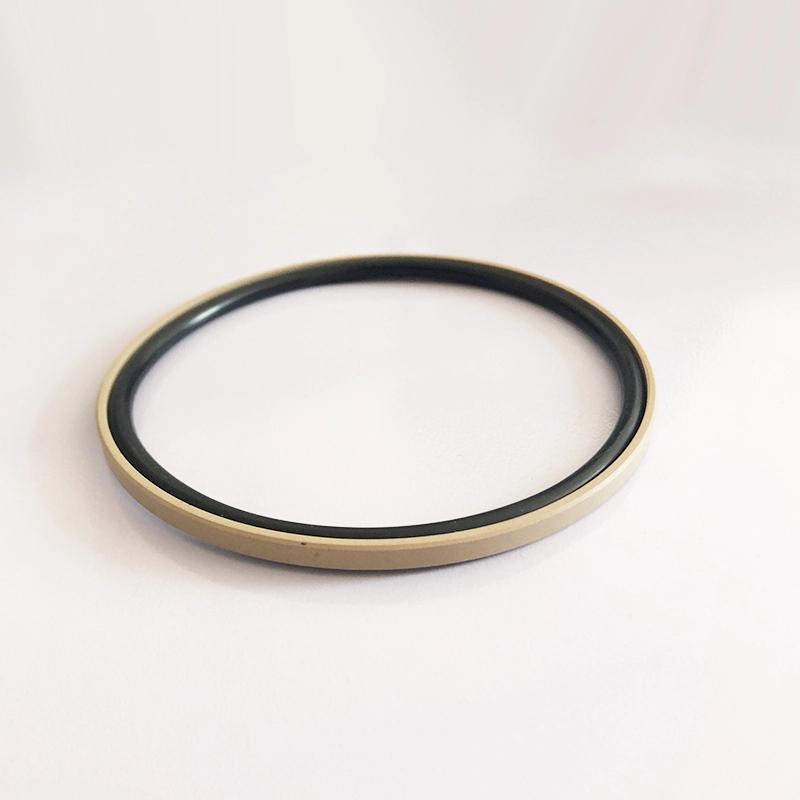

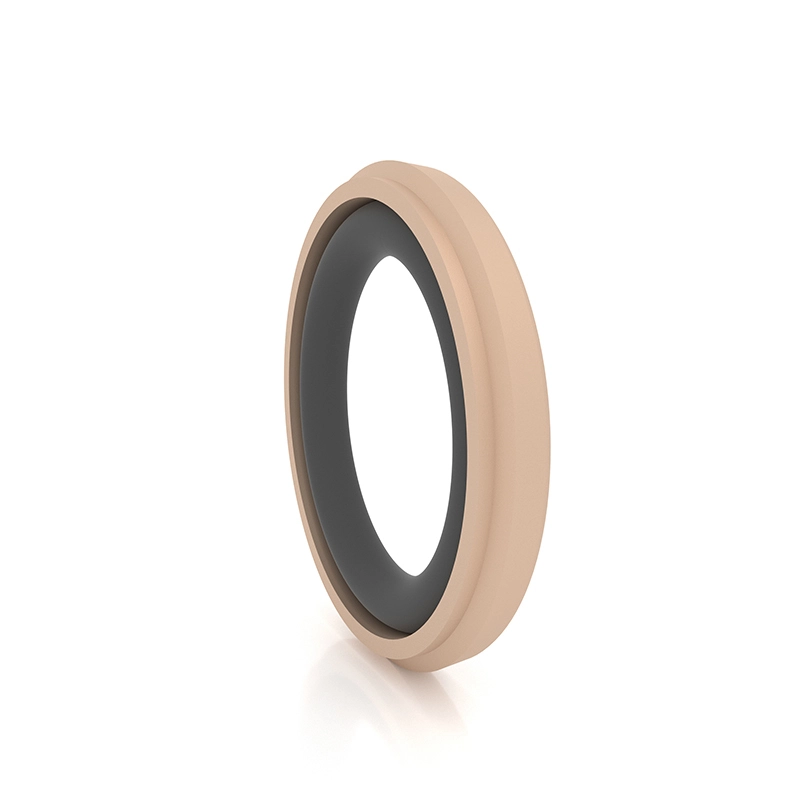

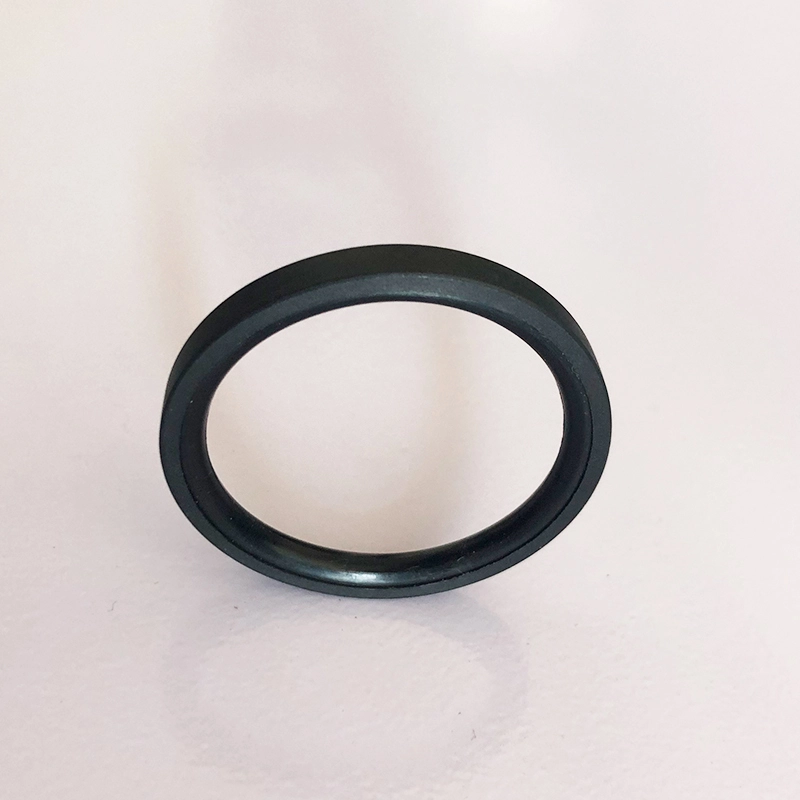

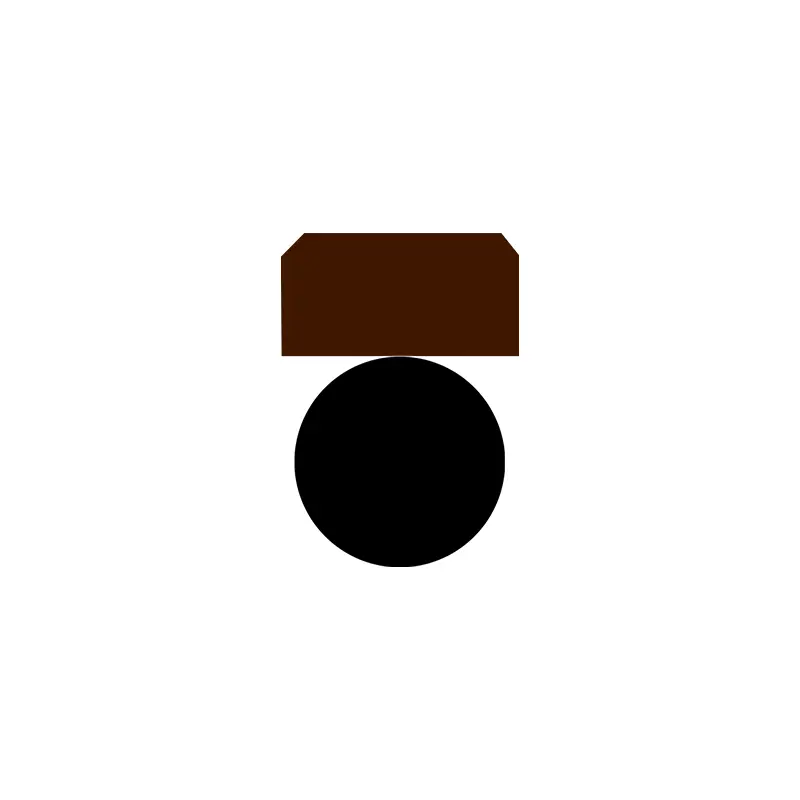

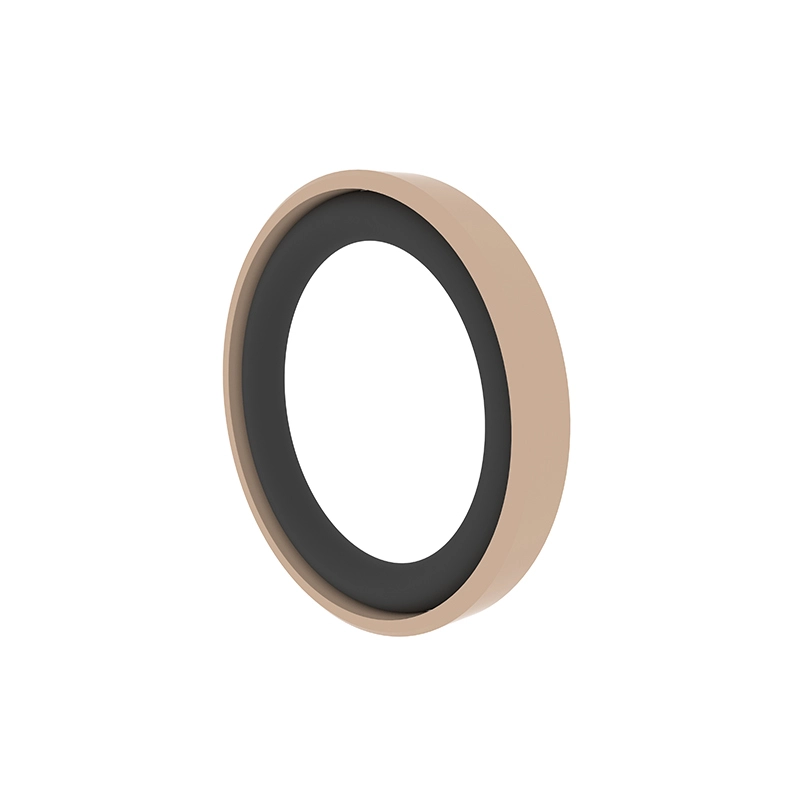

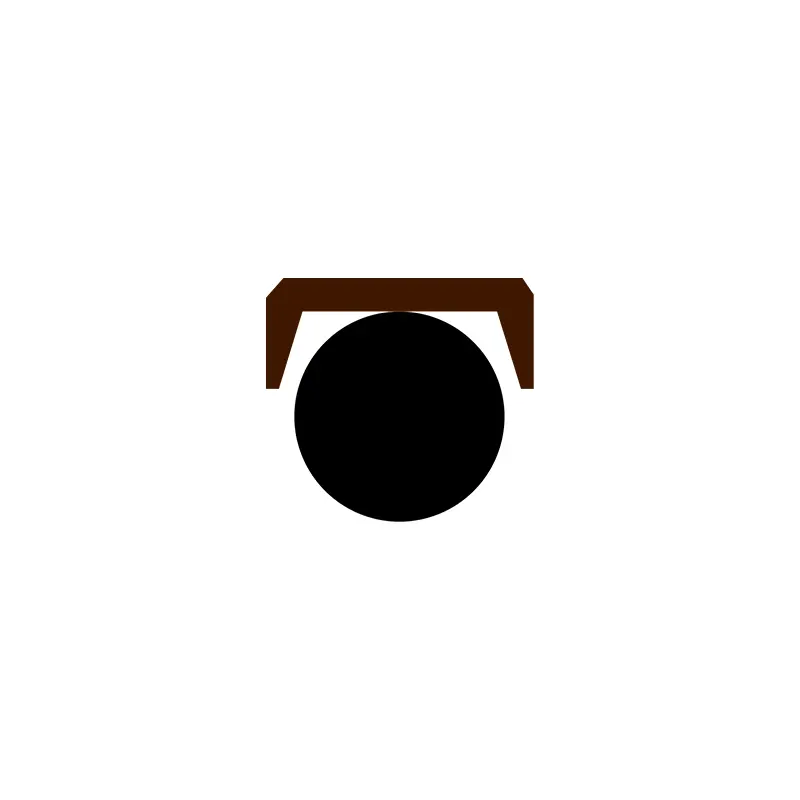

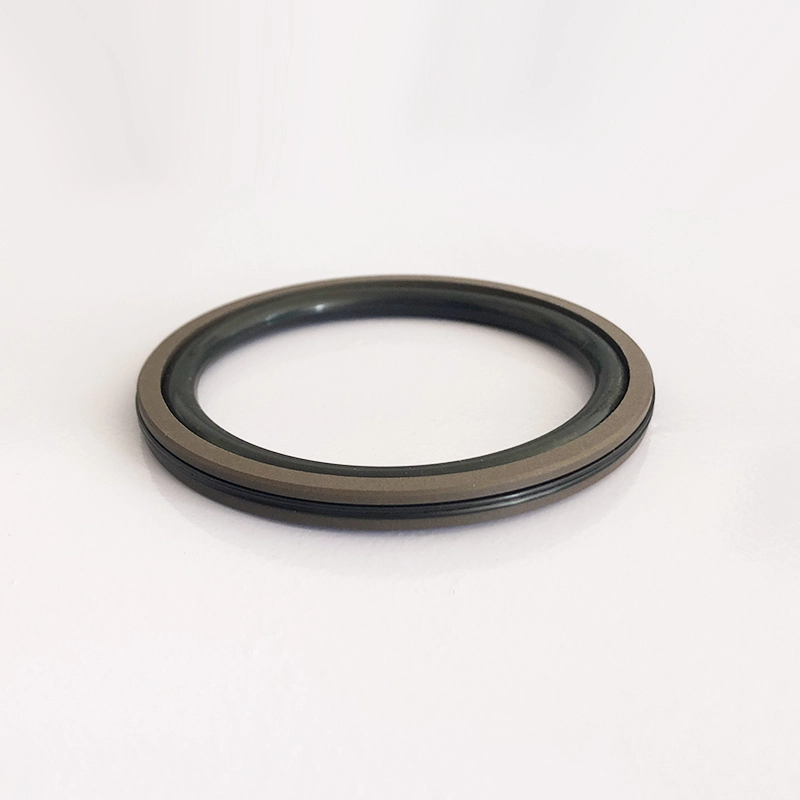

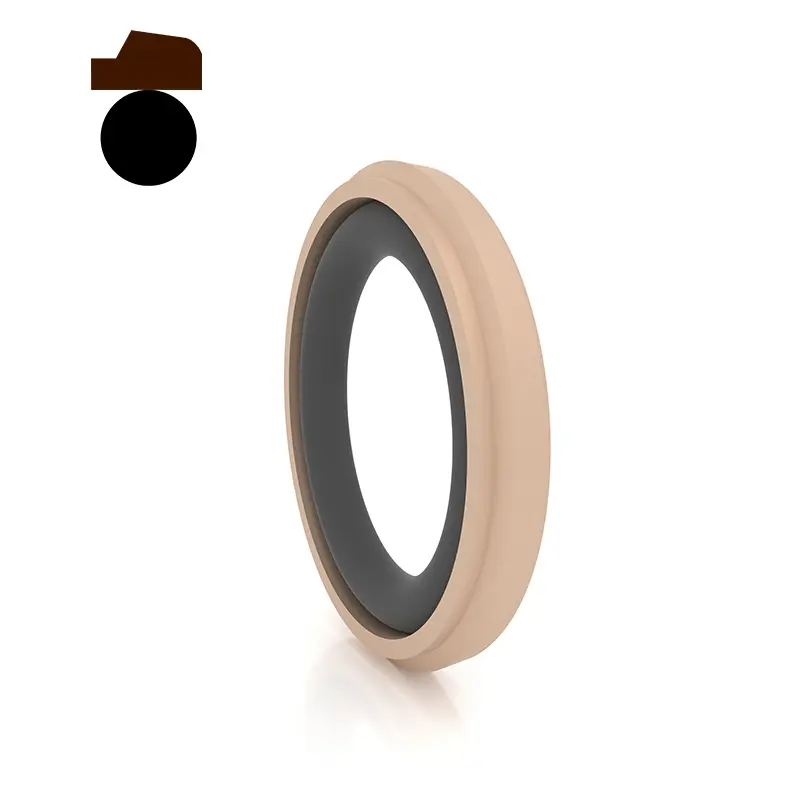

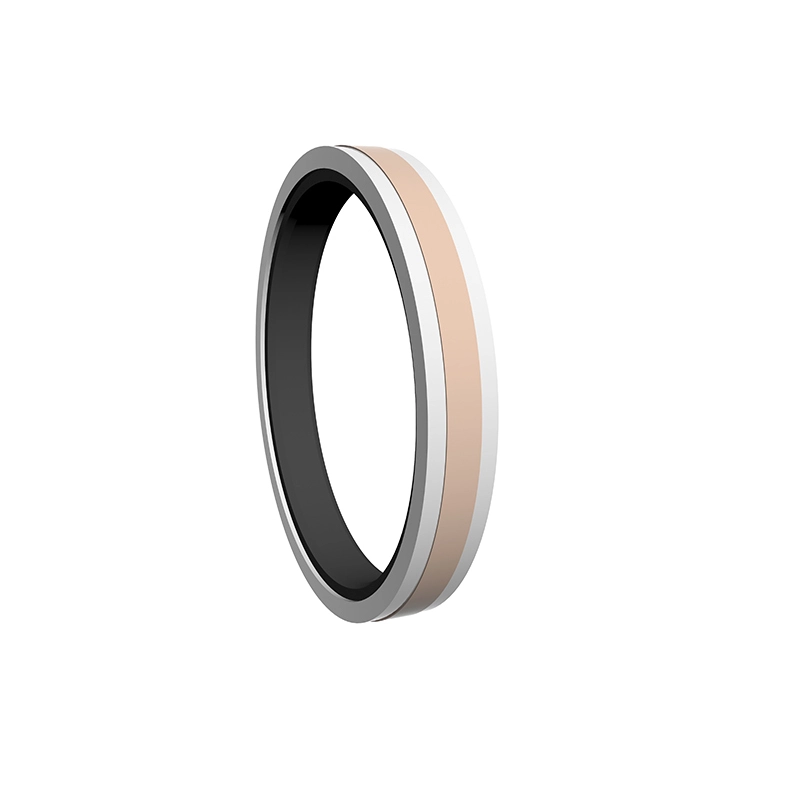

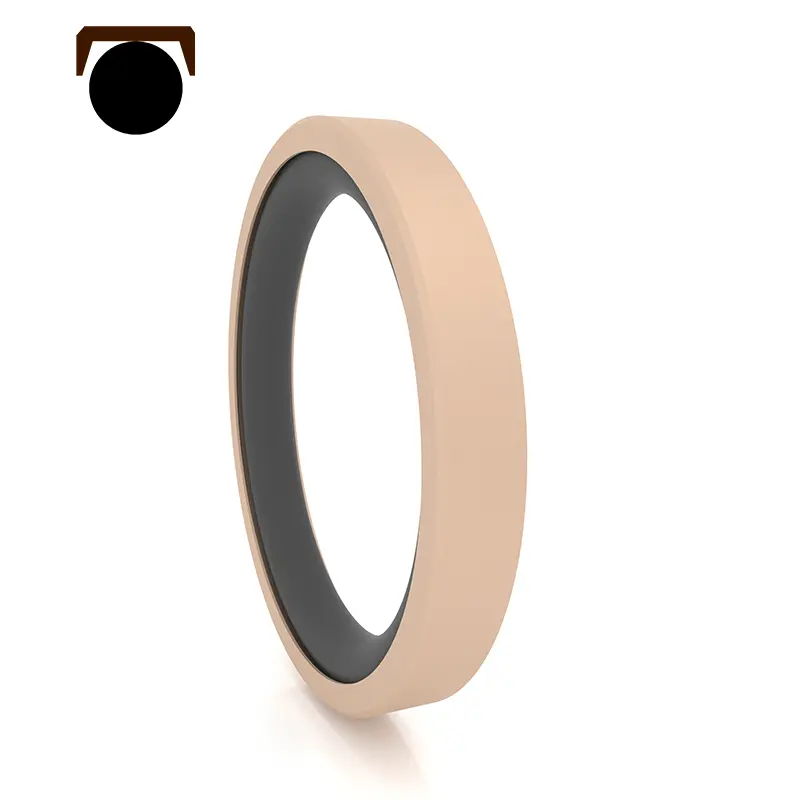

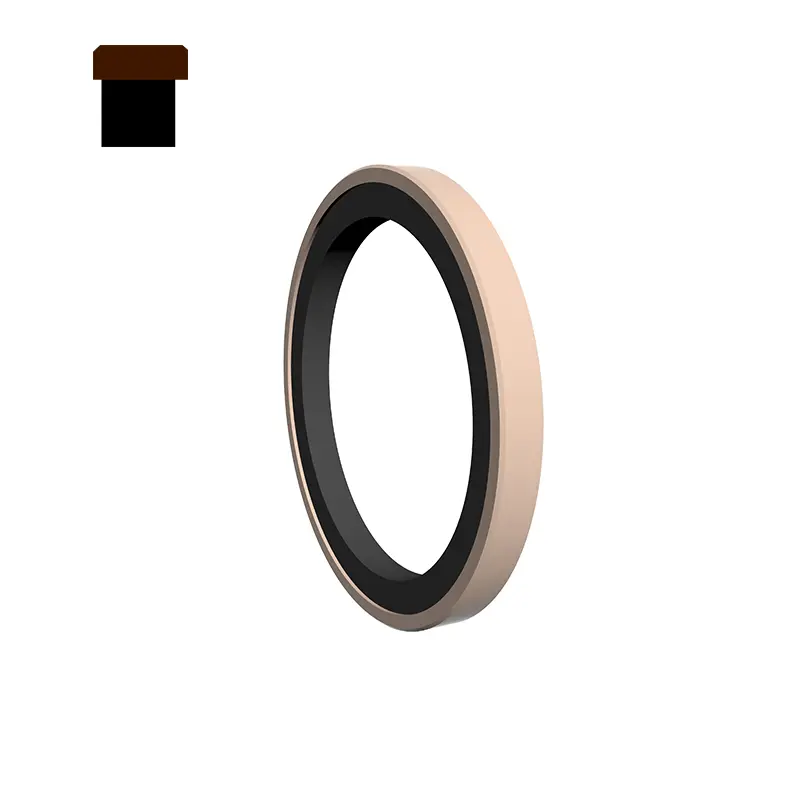

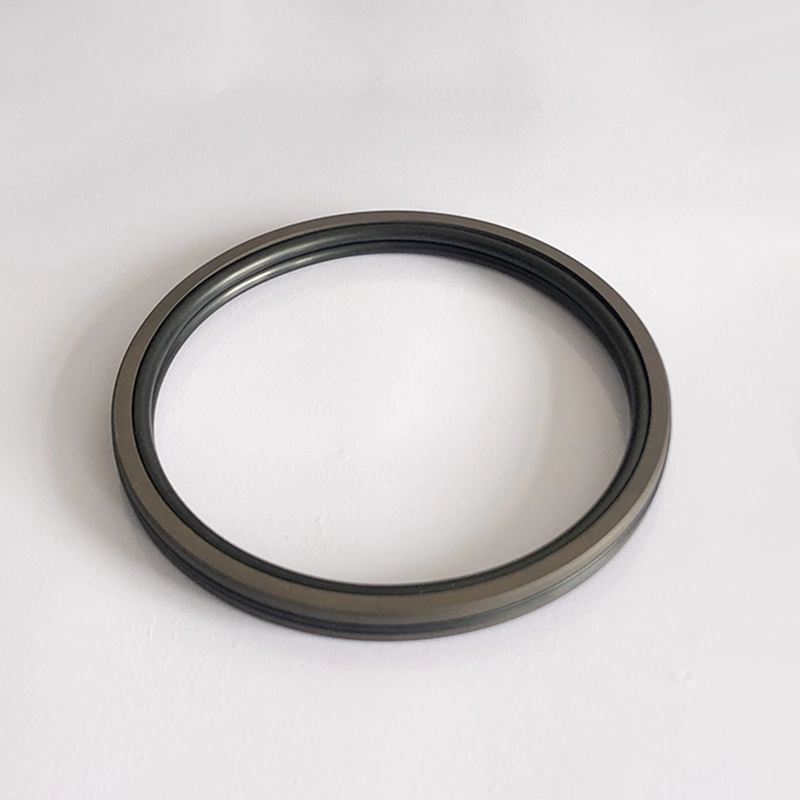

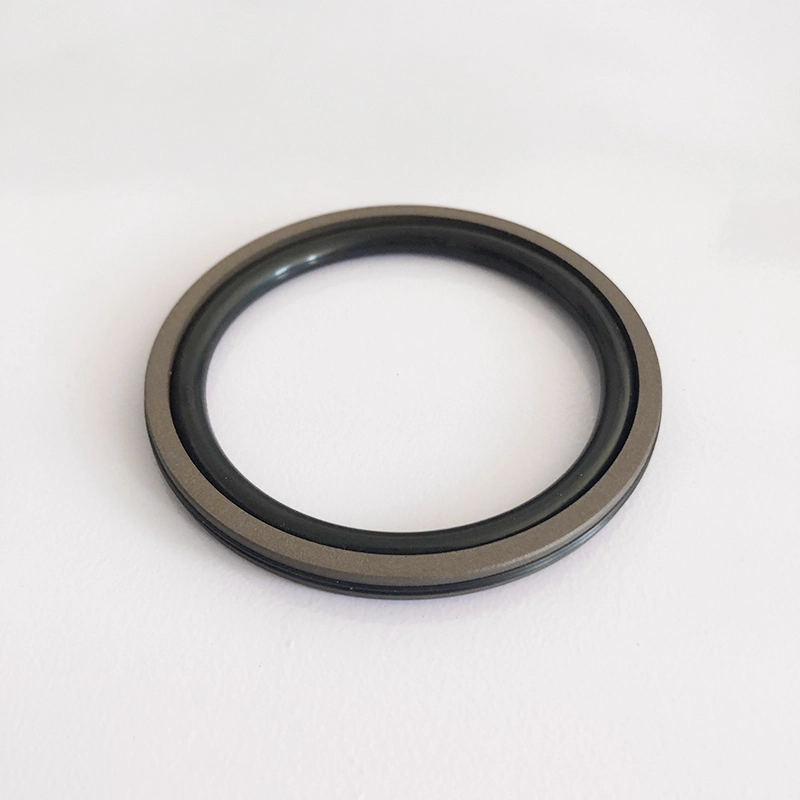

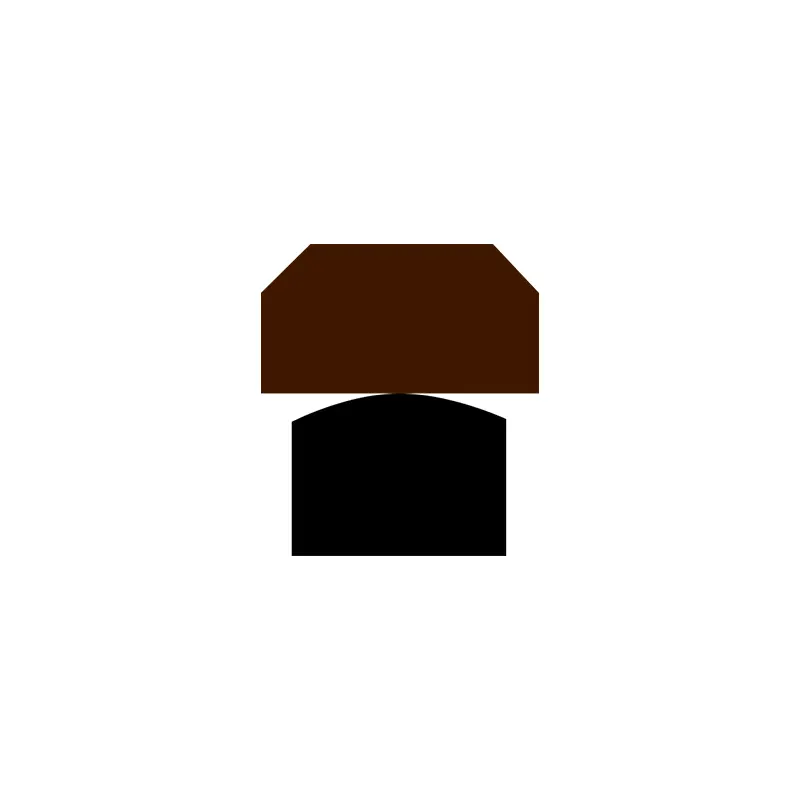

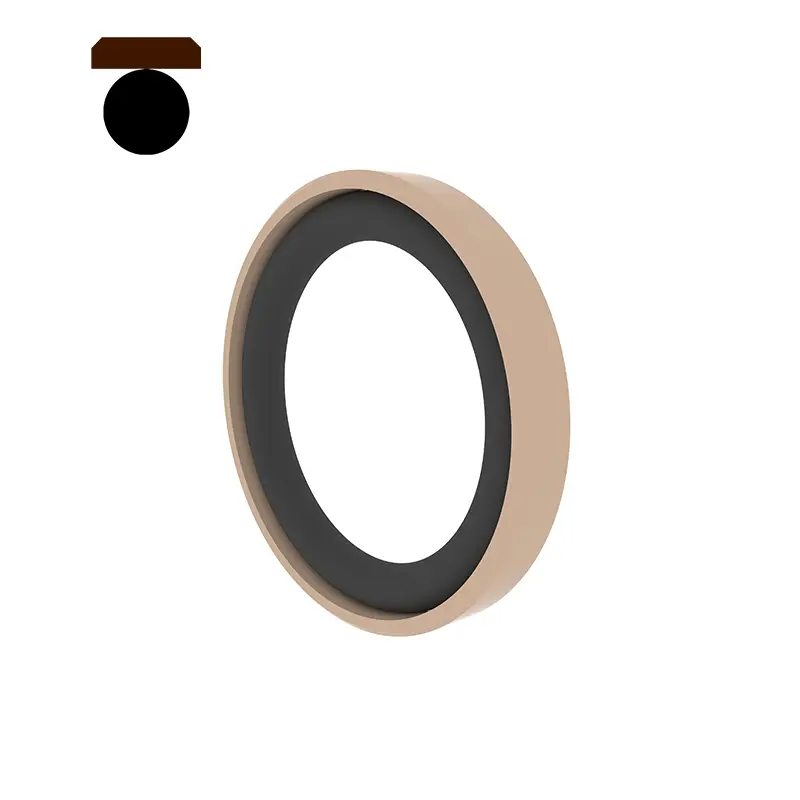

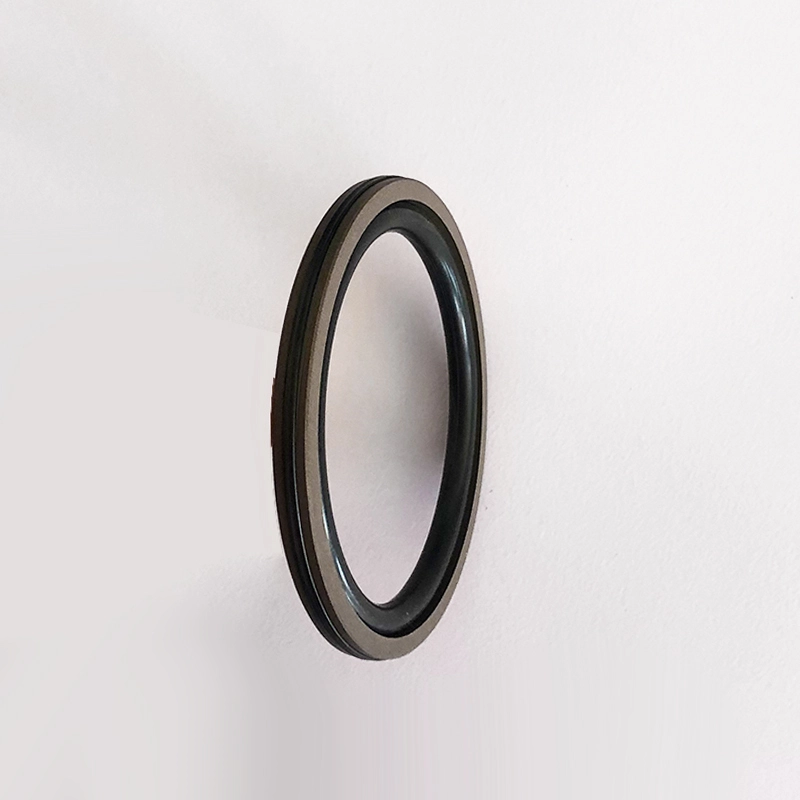

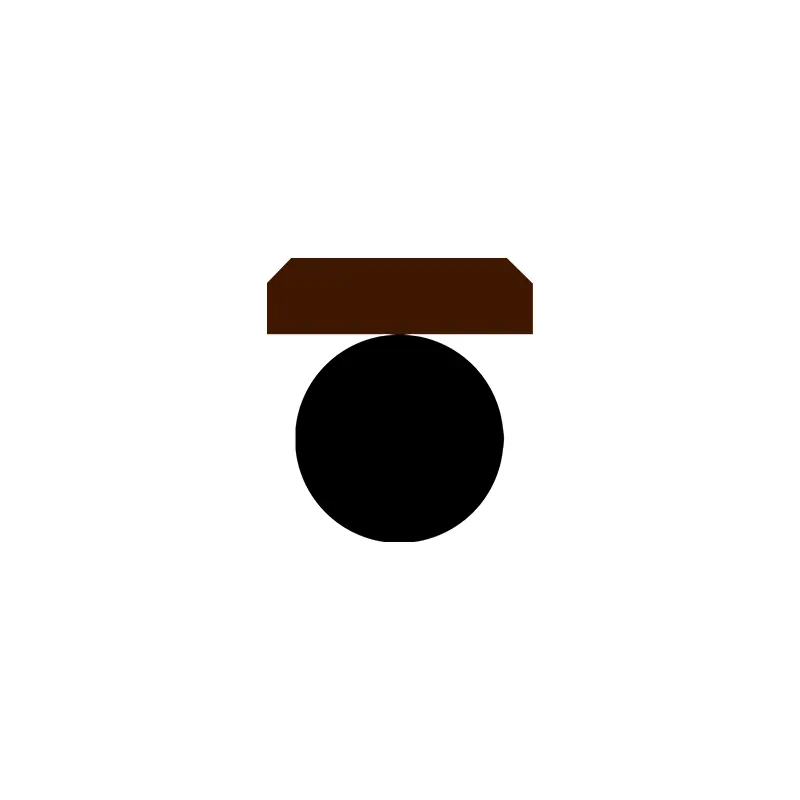

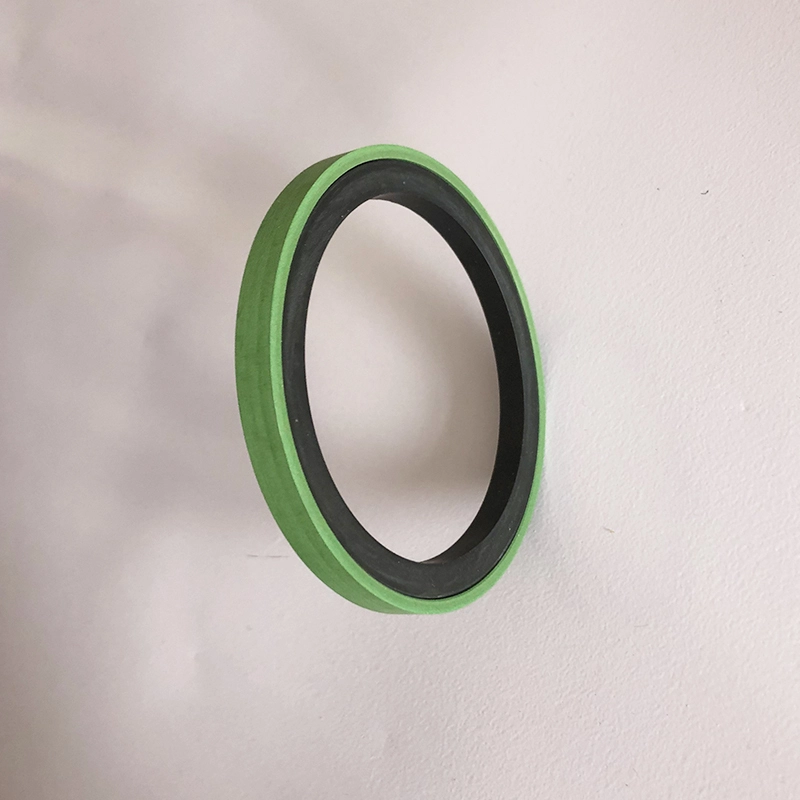

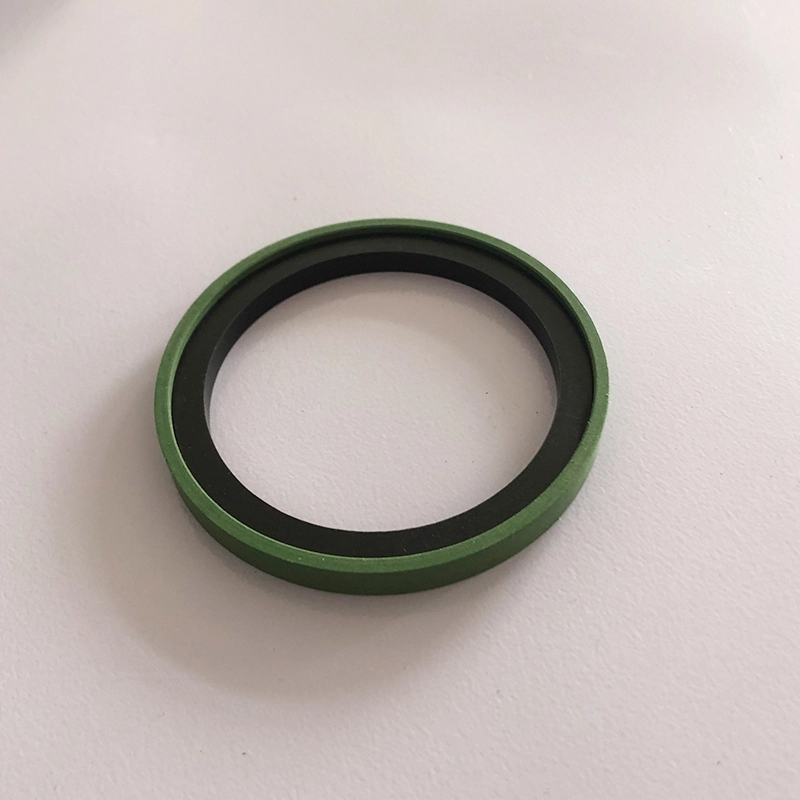

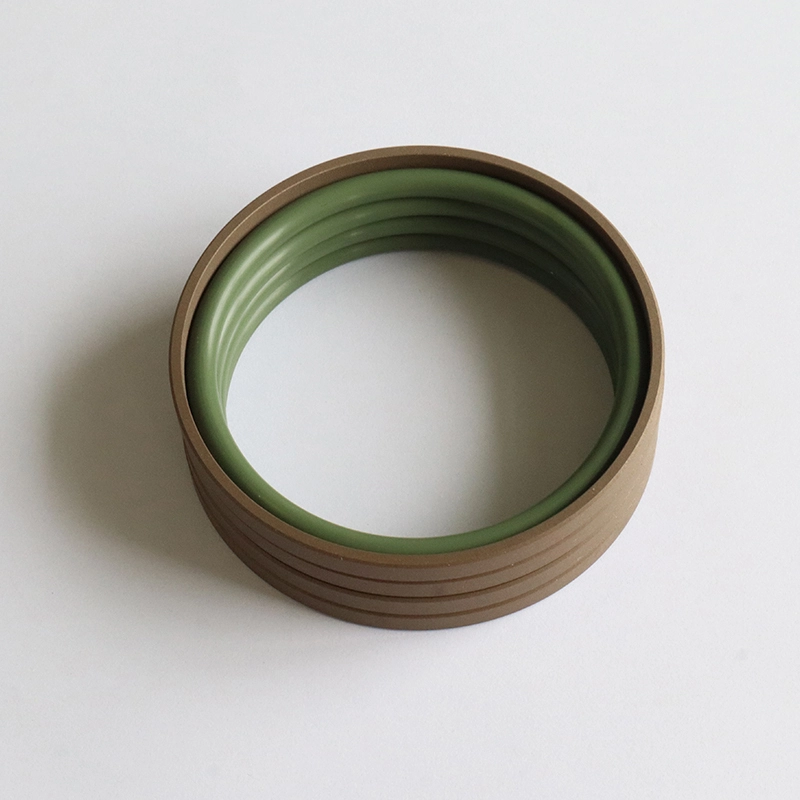

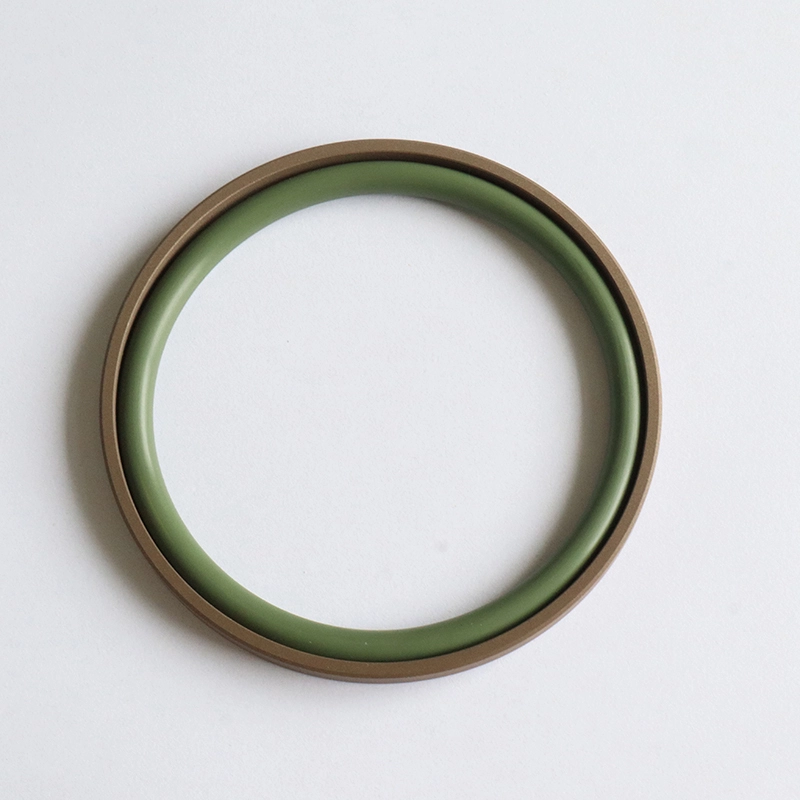

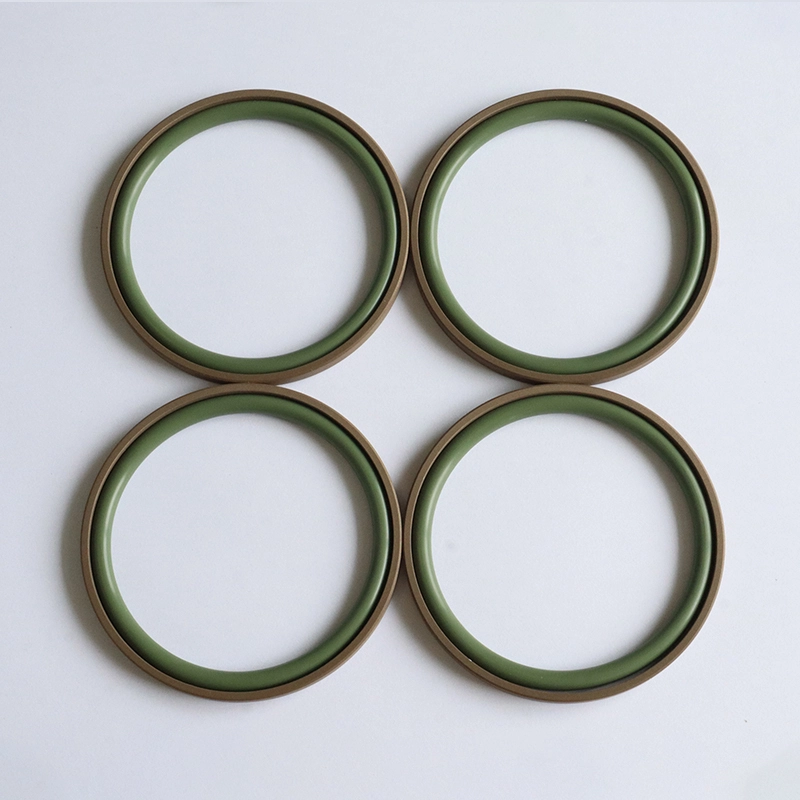

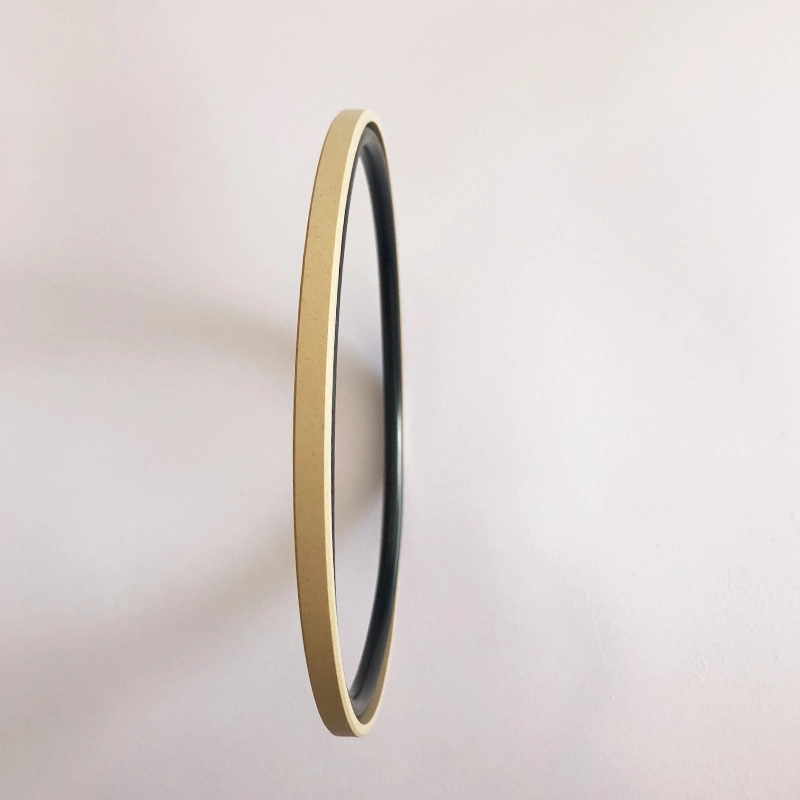

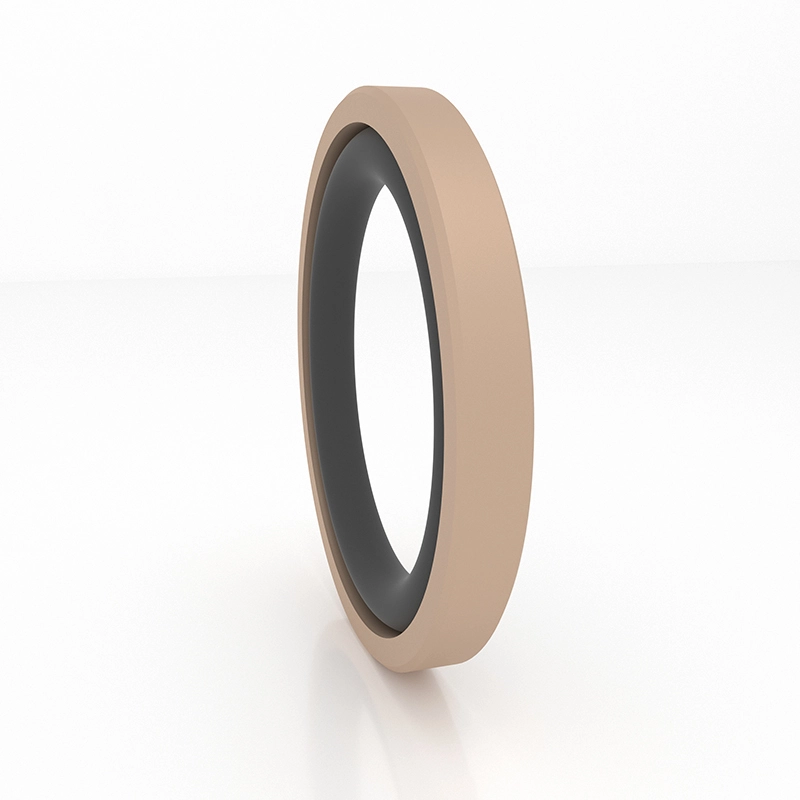

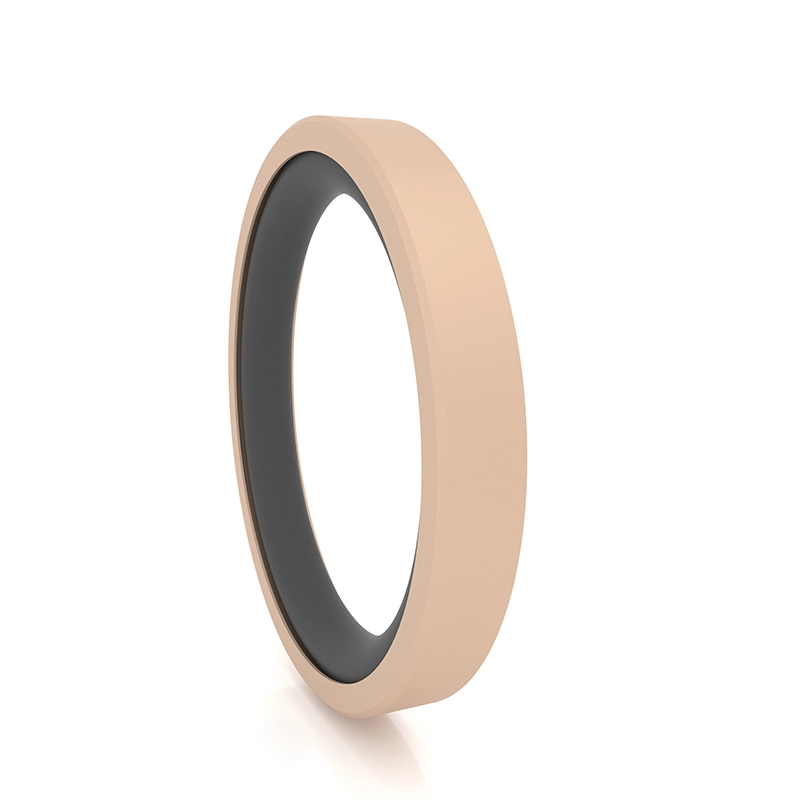

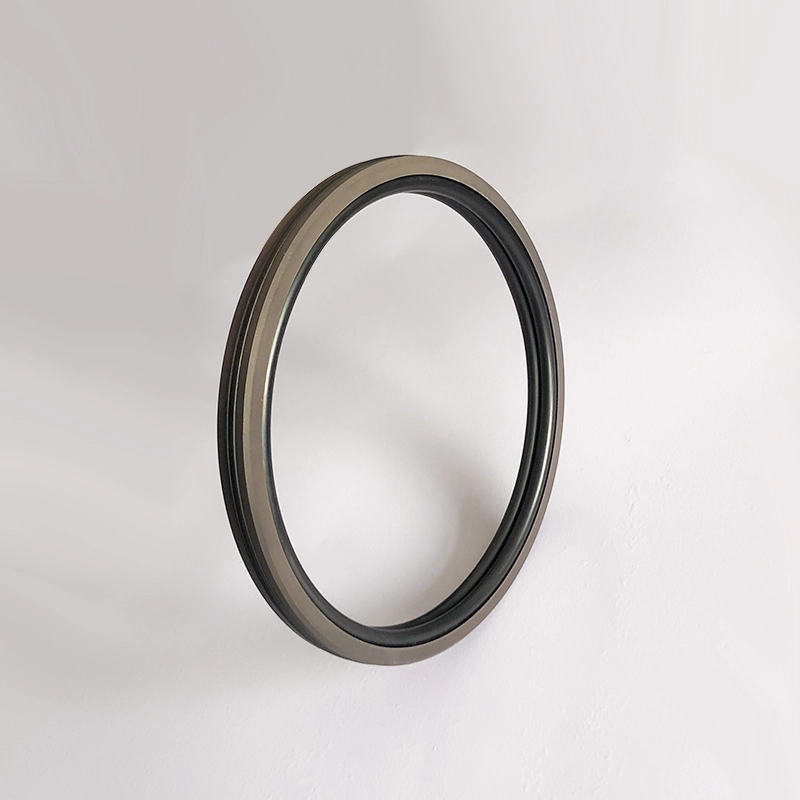

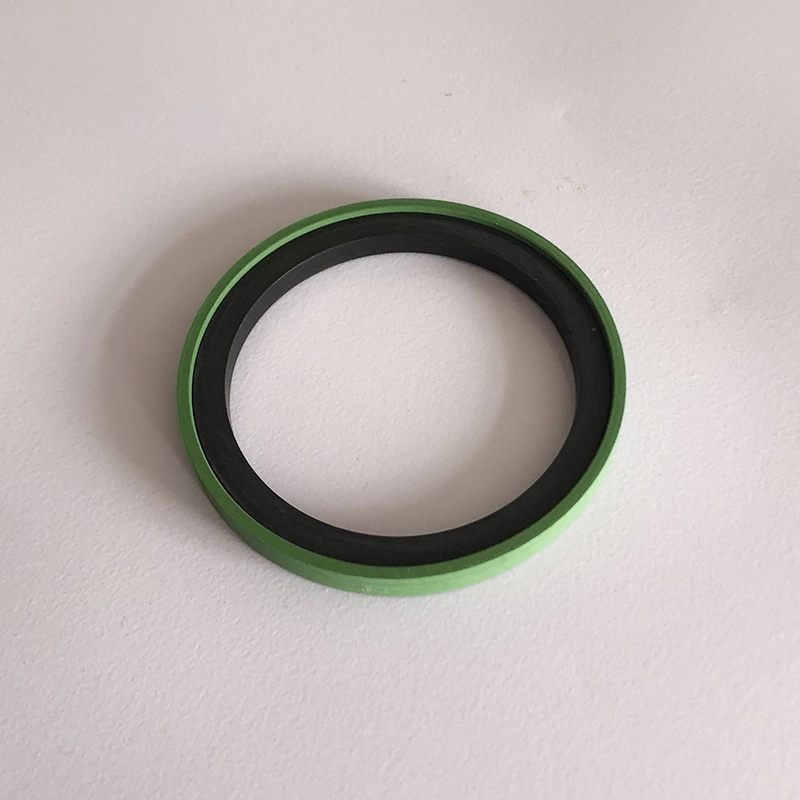

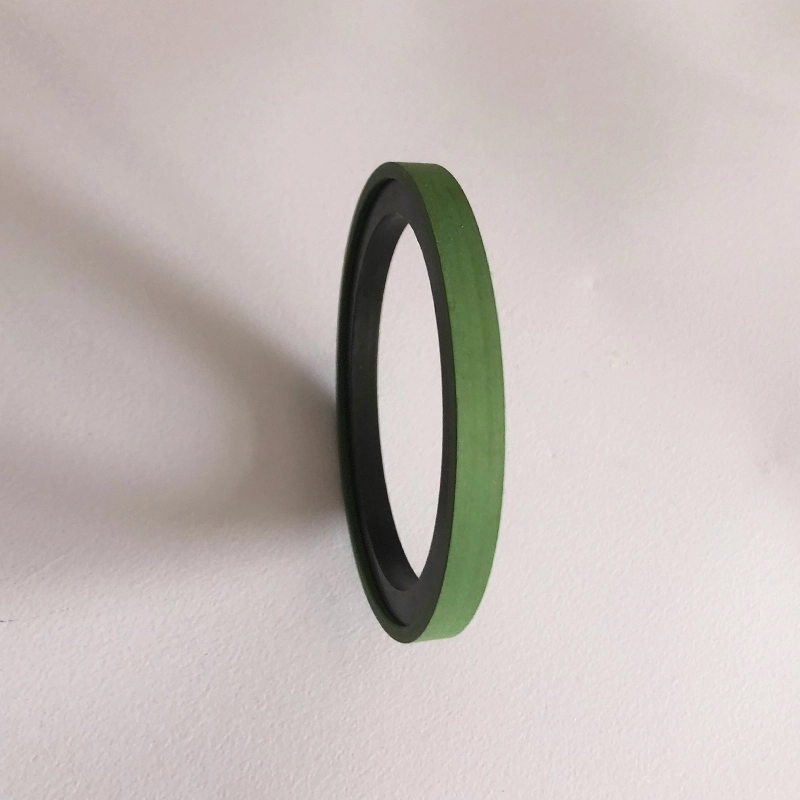

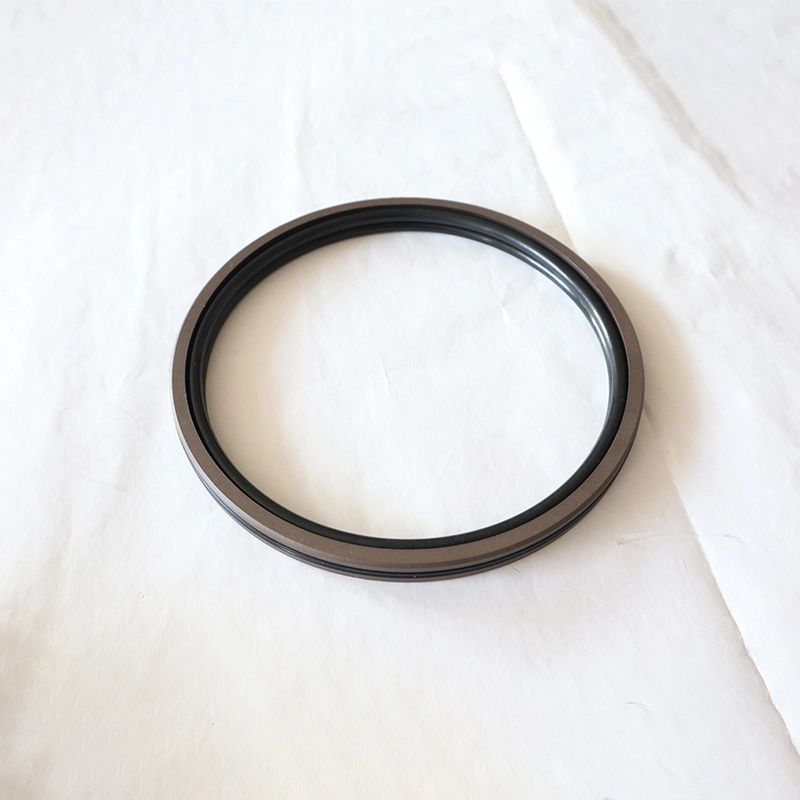

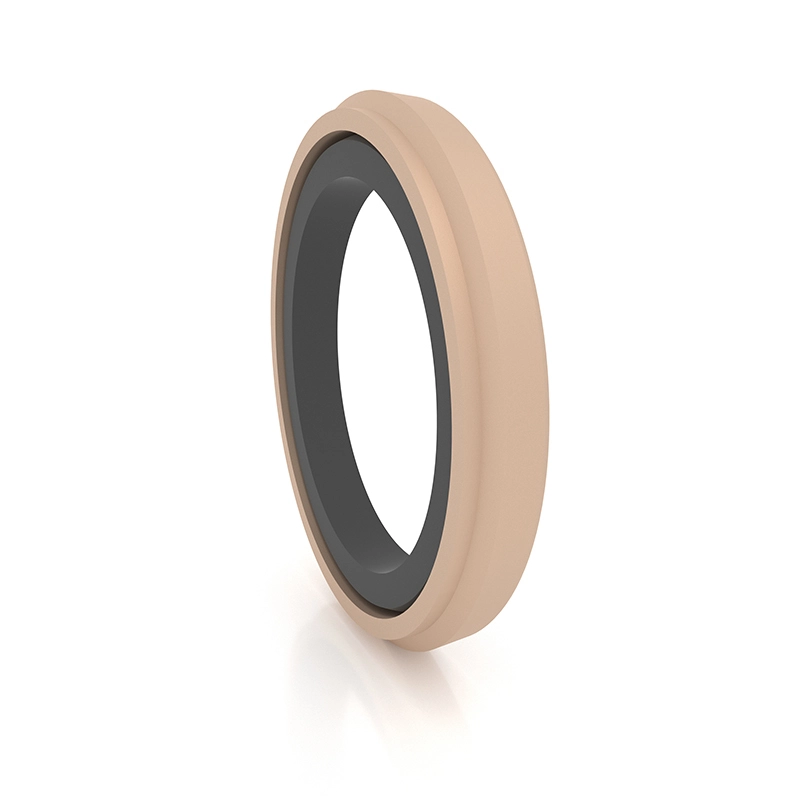

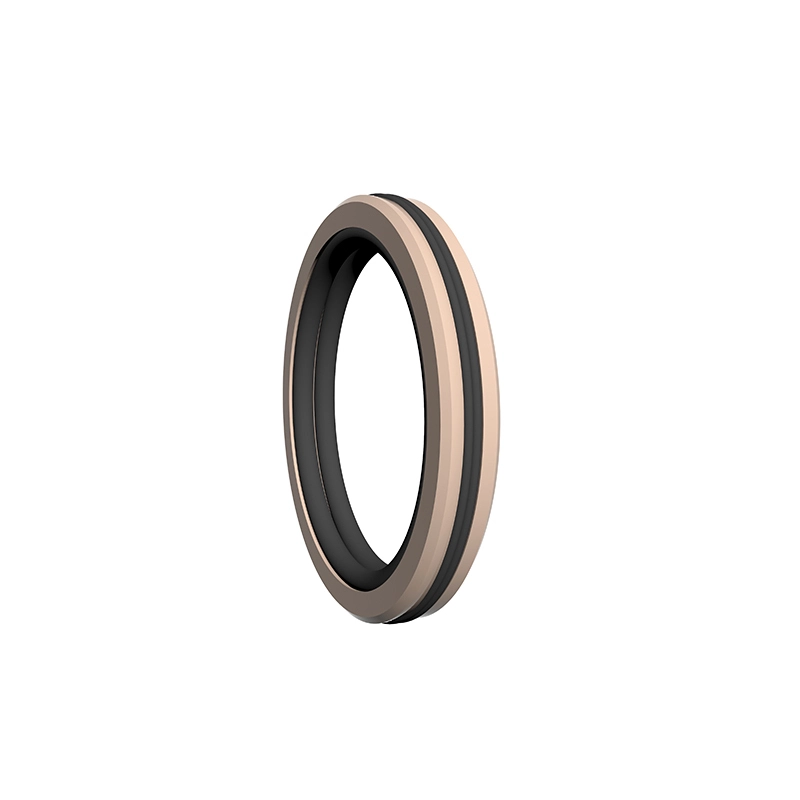

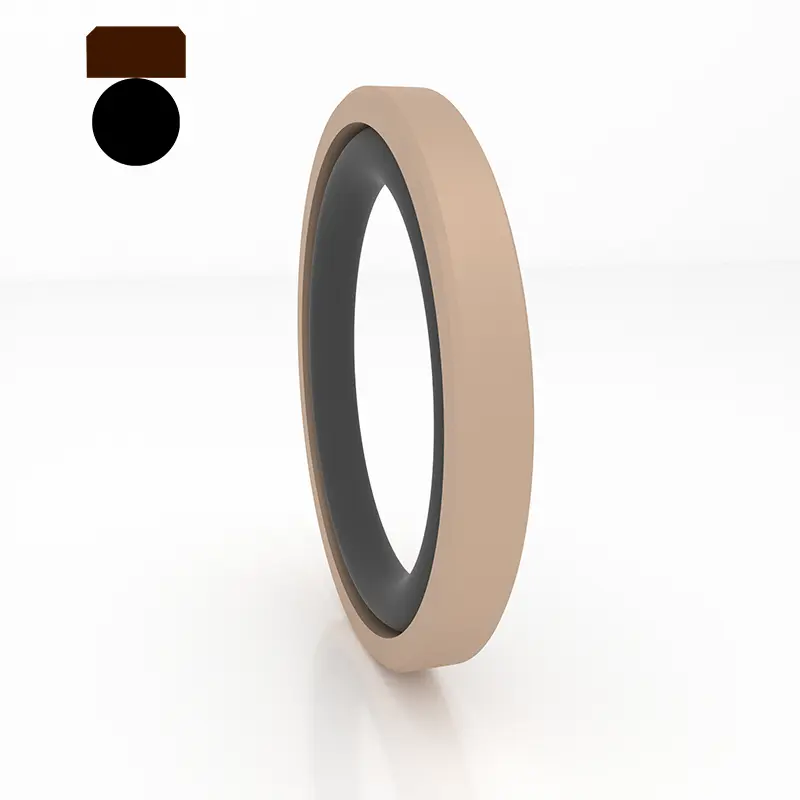

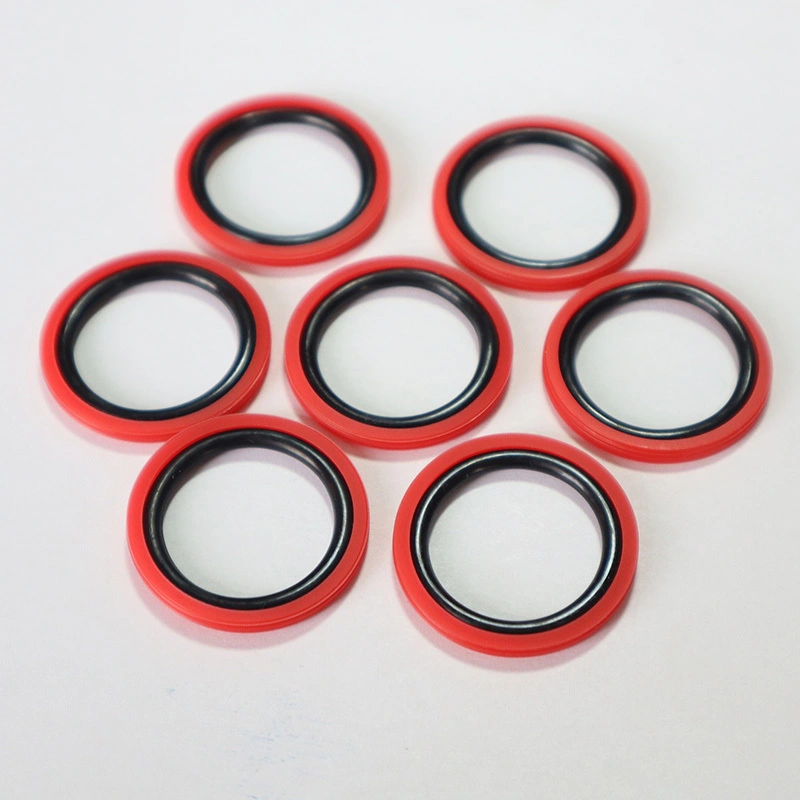

RC61 ve RC62, dolu bir PTFE dikdörtgen sızdırmazlık halkası ve hidrolik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun O şeklinde bir kauçuk halkadan oluşur. RC61-B, dolu bir PTFE basamaklı sızdırmazlık halkası ve hidrolik pistonlu hareket tek yönlü basınç sızdırmazlığı için uygun O şeklinde bir lastik halkadan oluşur. RC62-B, tek yönlü basınç sızdırmazlığının sızdırmazlığı için uygun olan ağır hizmet tipi bir ters adım contadır. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Genellikle ağır hidrolik ekipman için bir kılavuz halka ile birlikte kullanılır. Çapı 30 mm'den az olan silindirler için bölünmüş (açık) oluklar kullanılmalıdır. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığı için kullanılabilir;

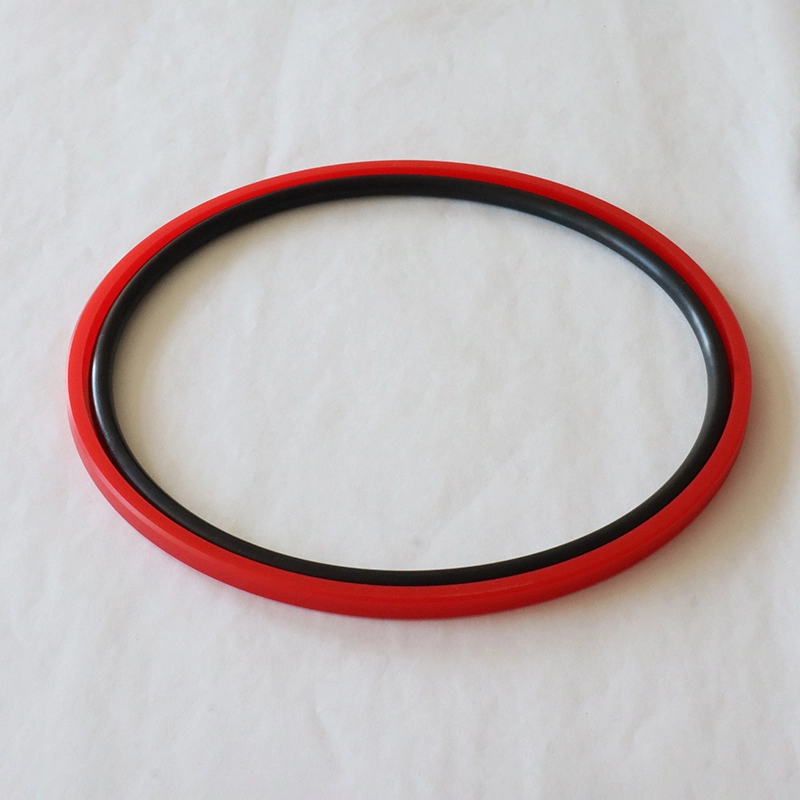

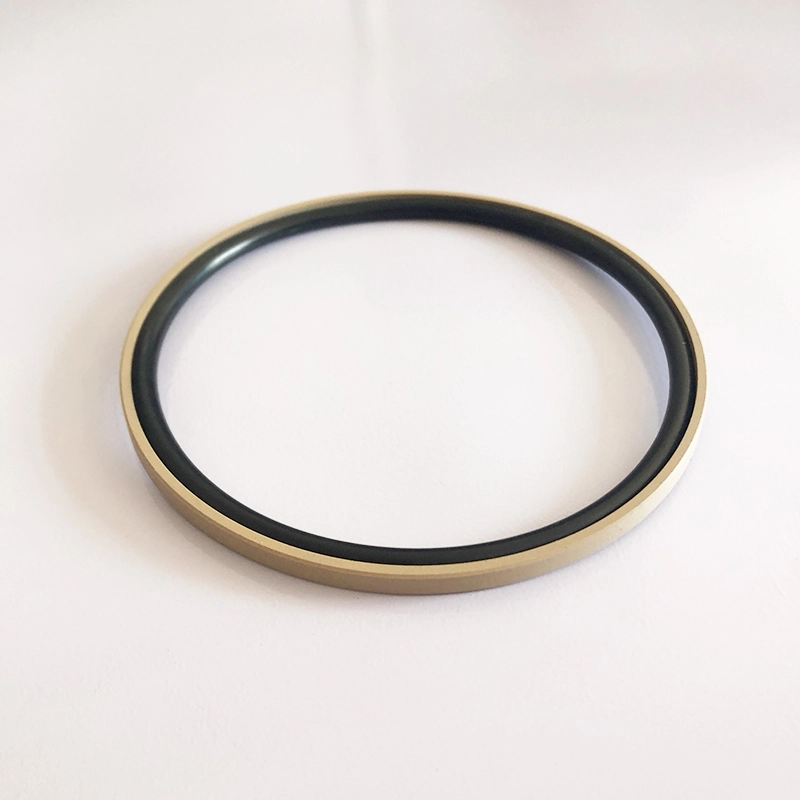

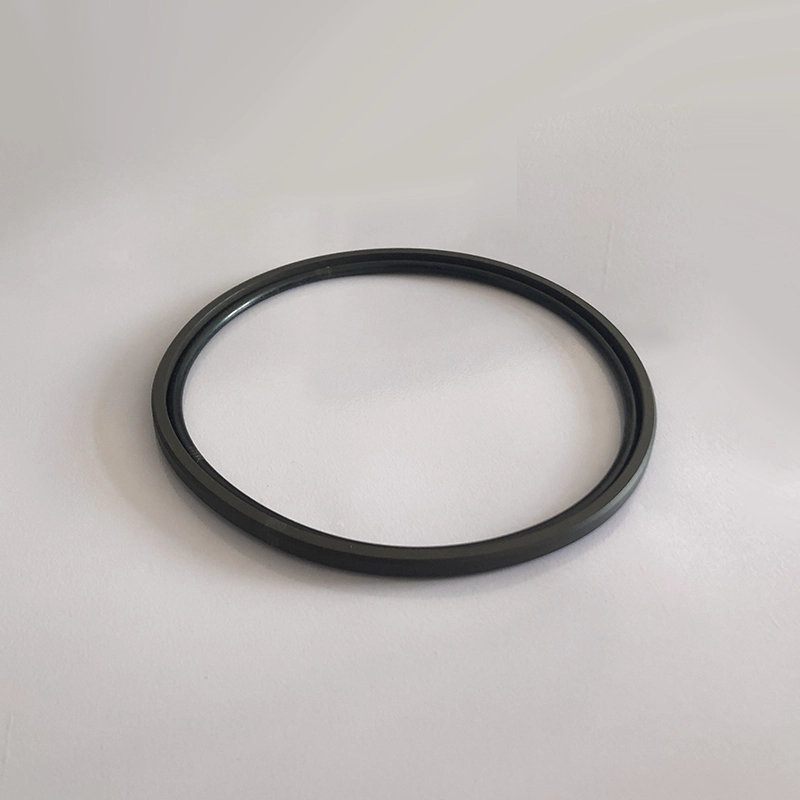

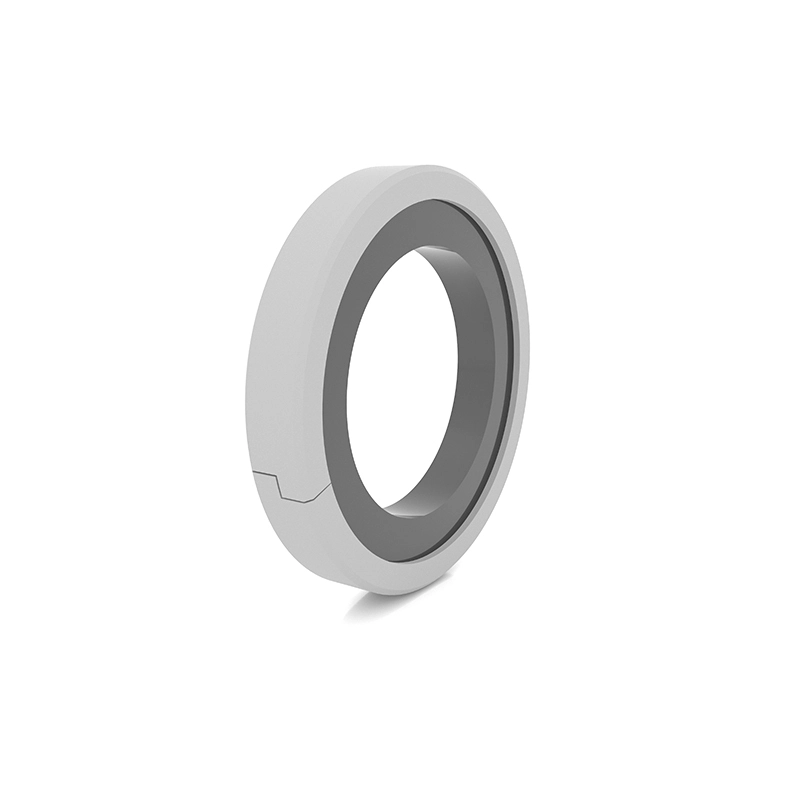

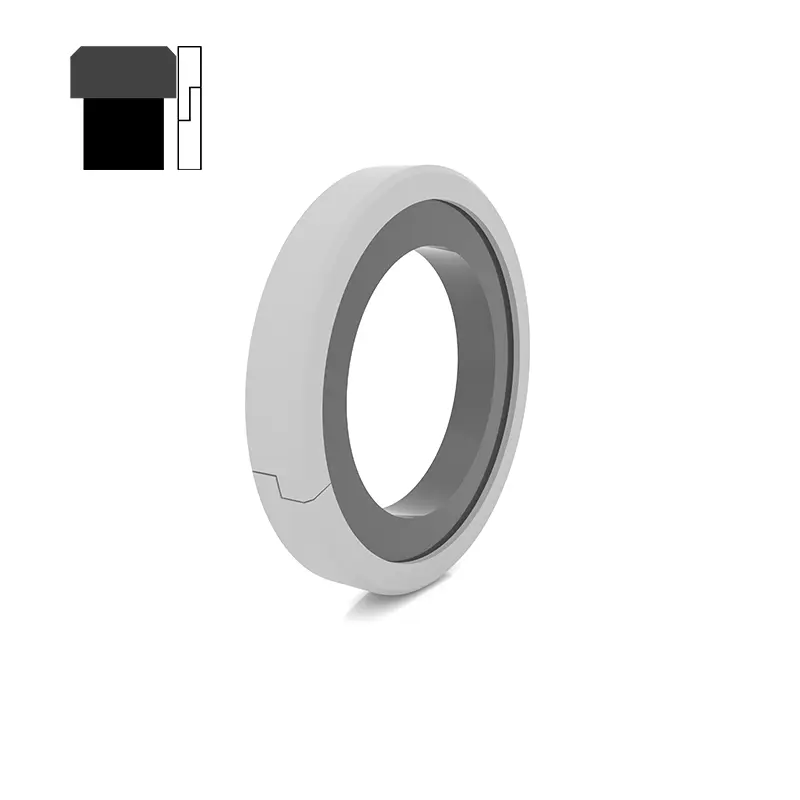

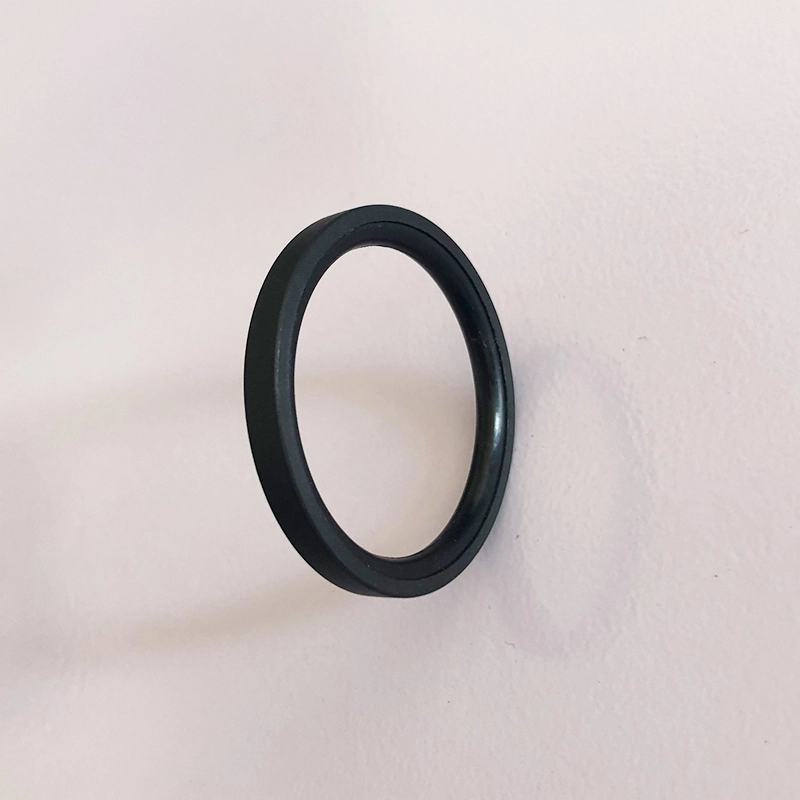

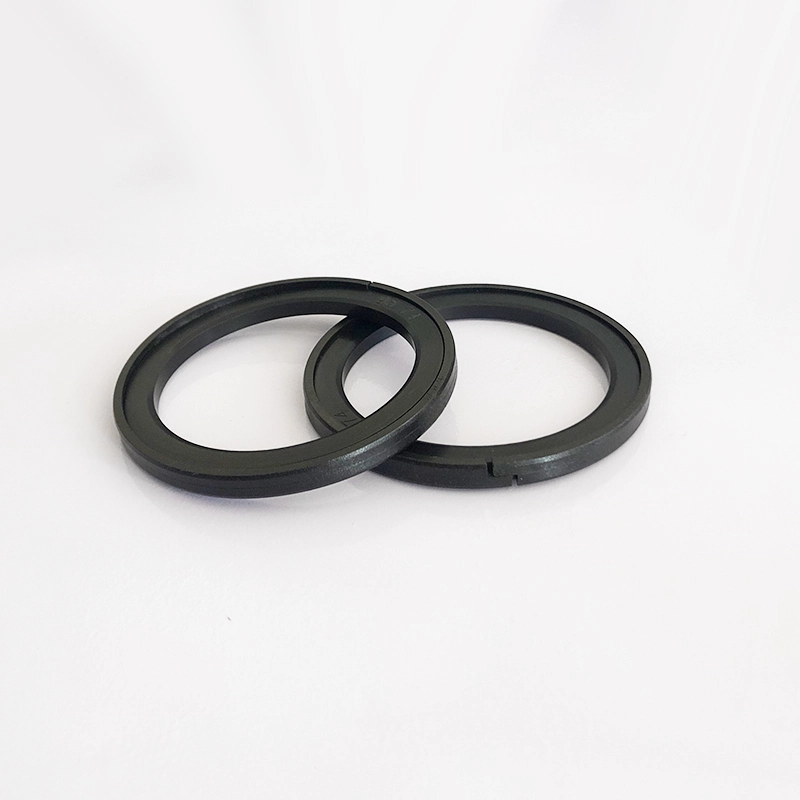

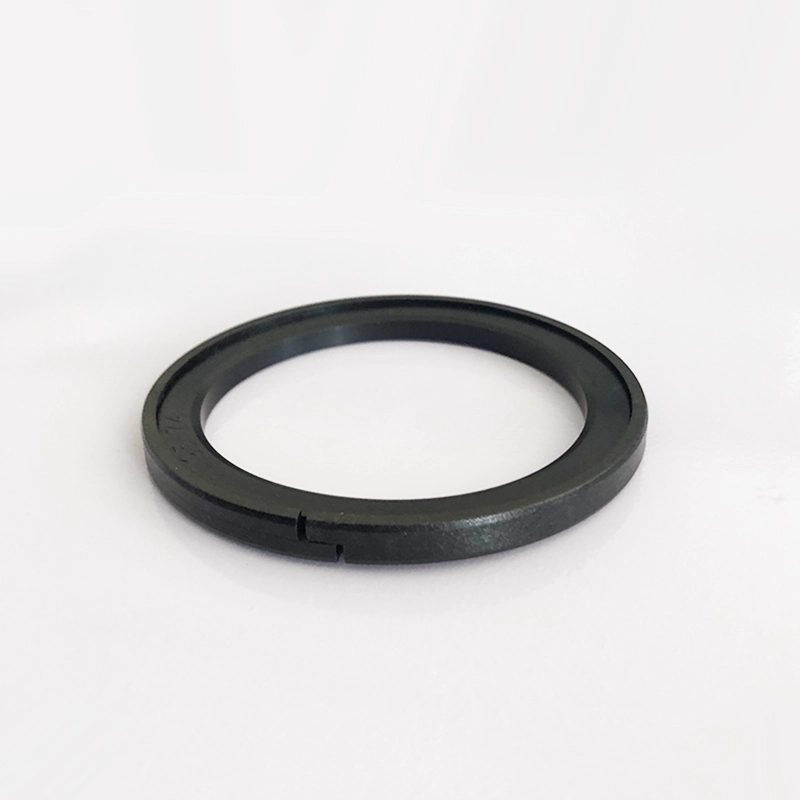

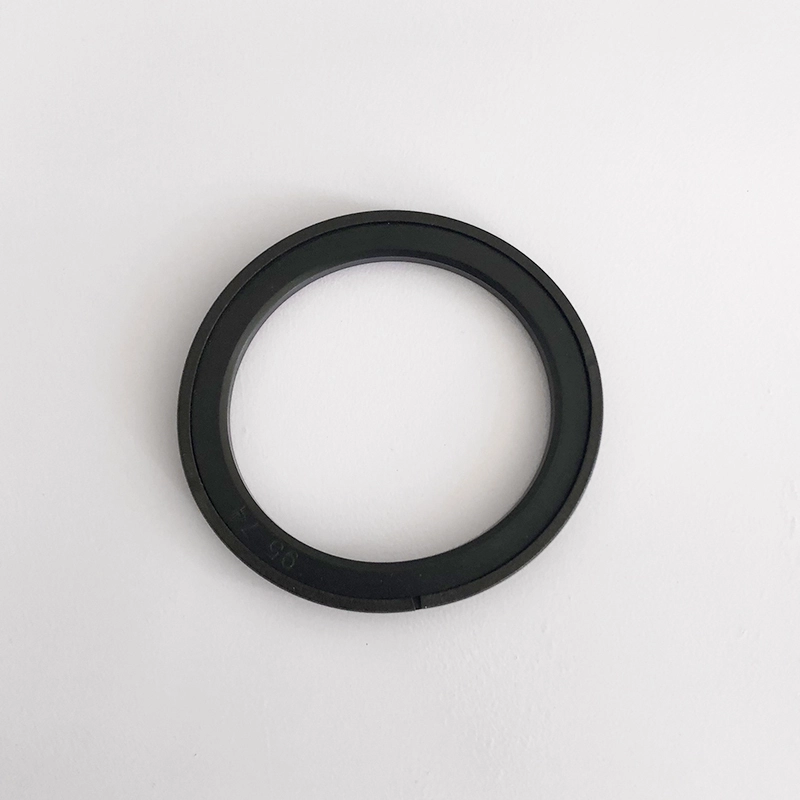

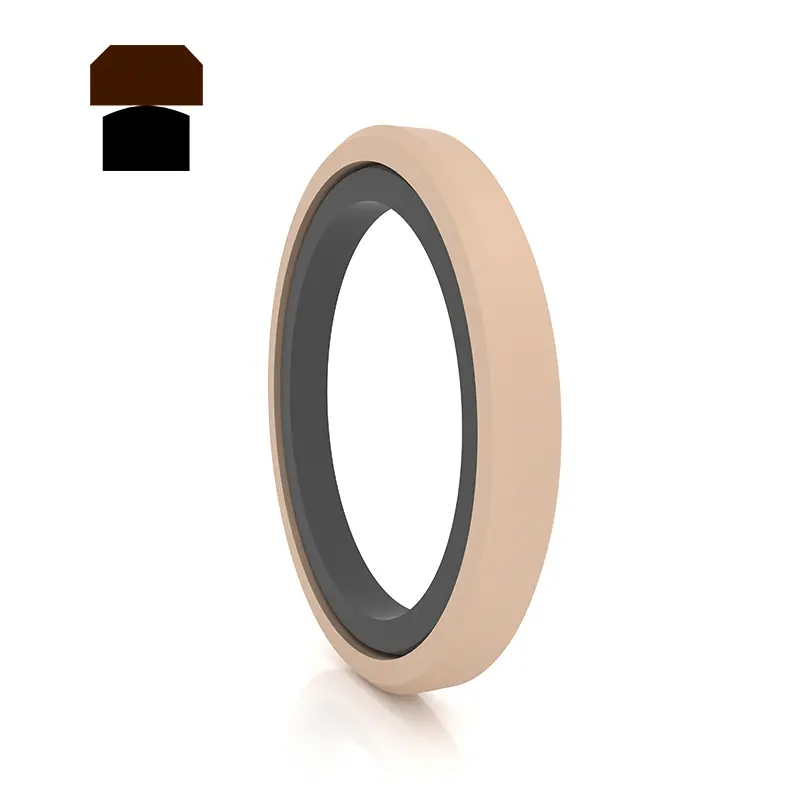

Tamam, özel malzemeden yapılmış bir termoplastik açık sızdırmazlık halkasından ve hidrolik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun olan dikdörtgen bir kauçuk halkadan oluşur. Kauçuk halka radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Sızdırmazlık halkası açık bir yapı benimsediğinden, Glyd halkasının kurulması için özel araçlara ihtiyaç duyduğu sorun çözülür. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Basit ve uygun kurulum, montaj aracı gerekmez;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığı için kullanılabilir;
5. Daha büyük bir ekstrüzyon boşluğuna izin veren iyi bir dışlama karşıtı performansı.

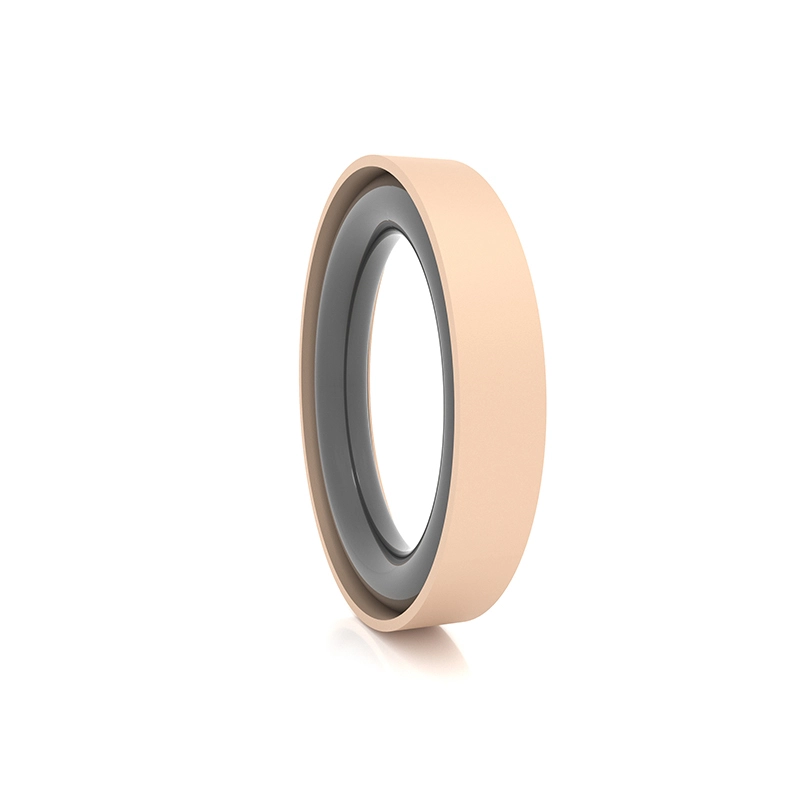

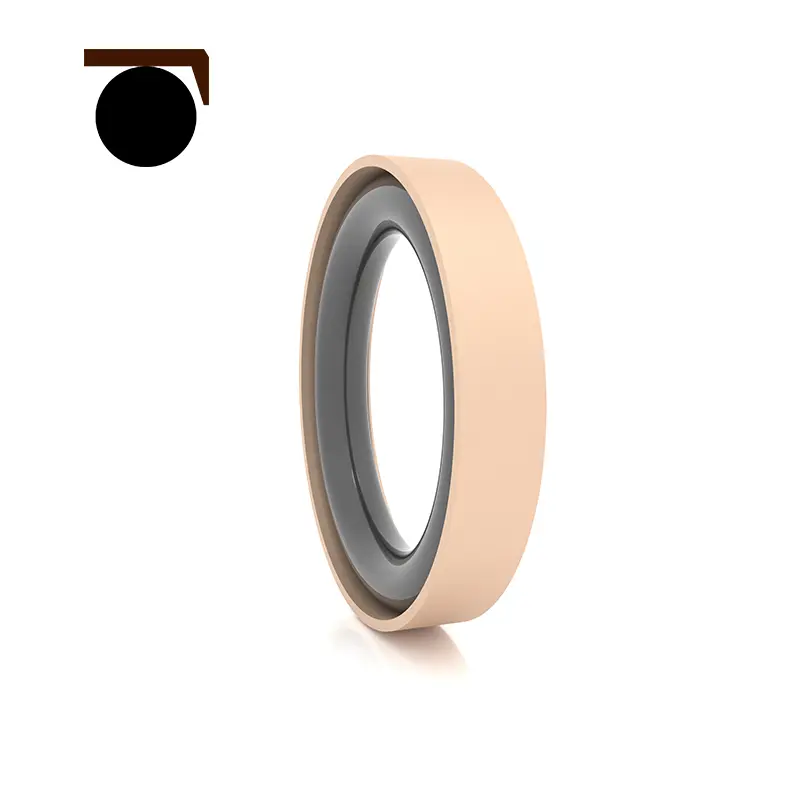

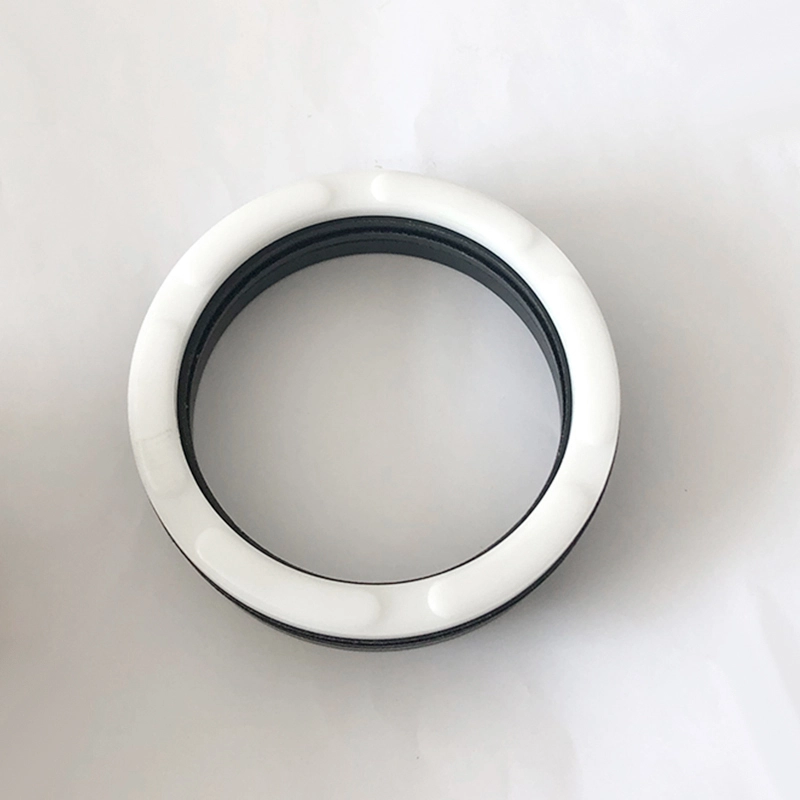

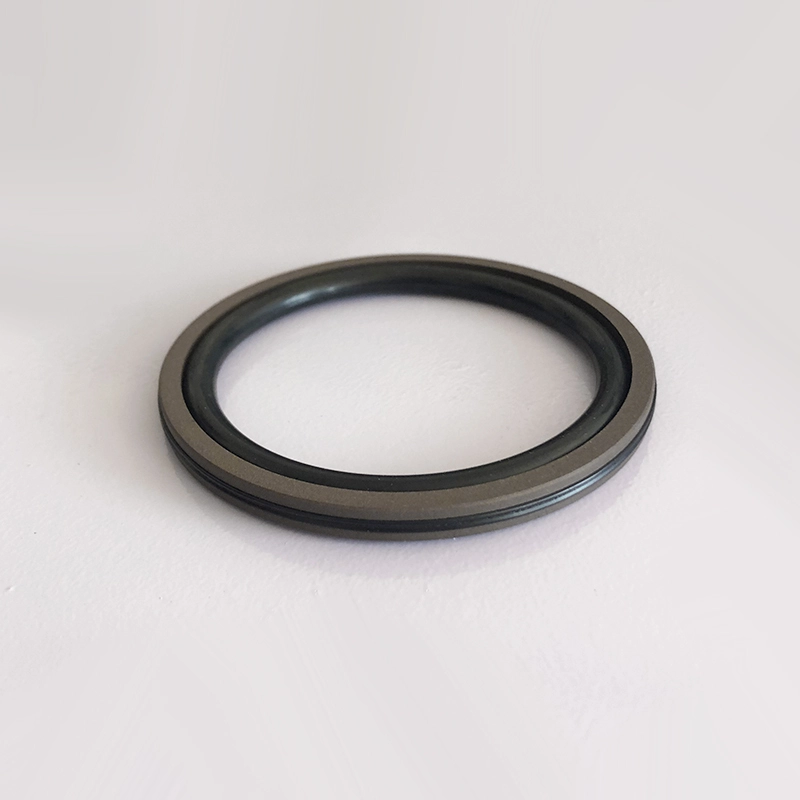

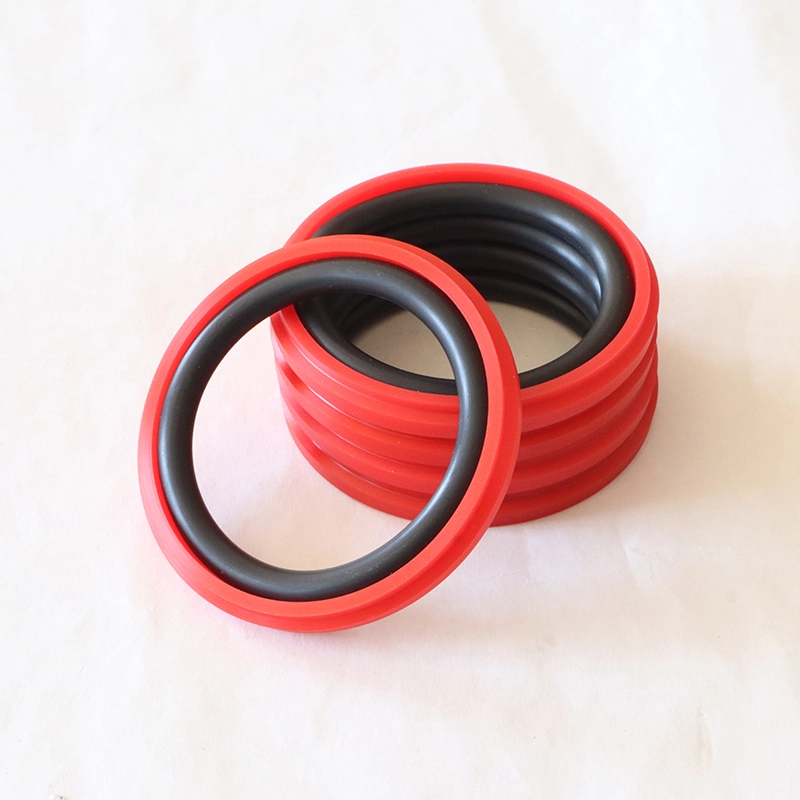

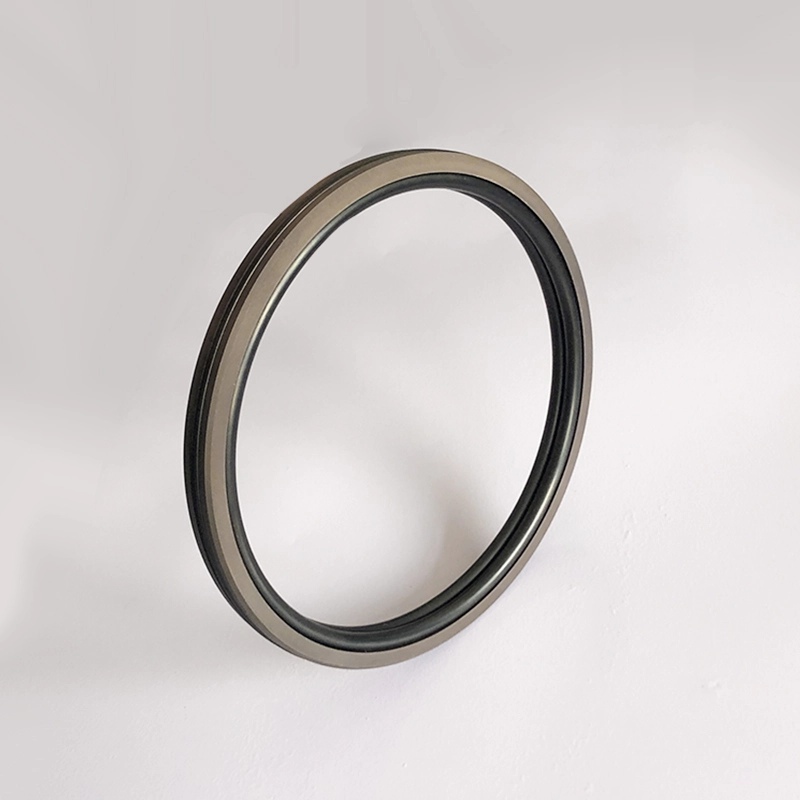

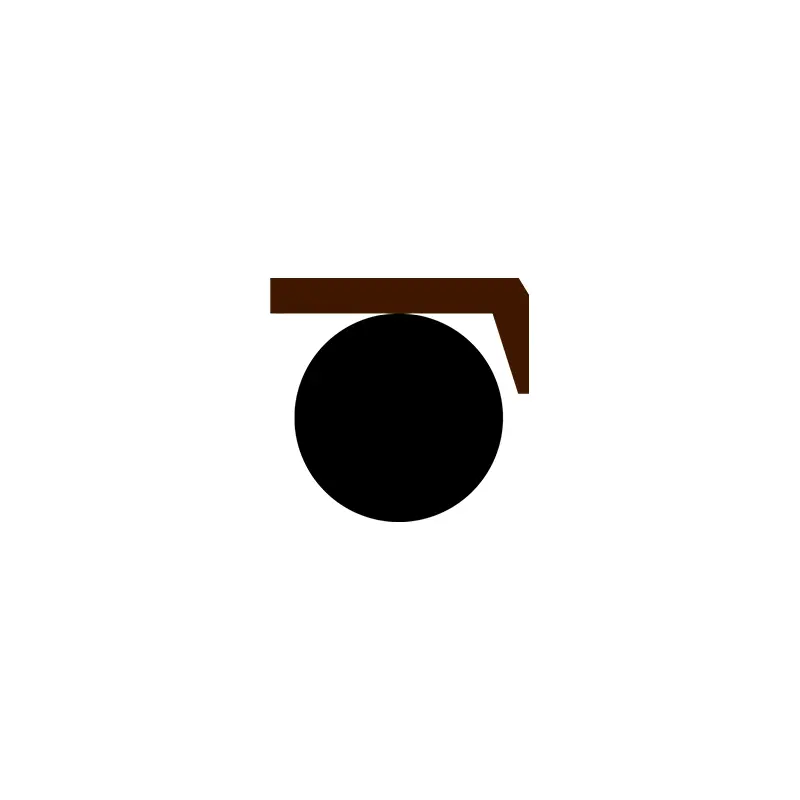

RC63, bir PTFE kapak şeklindeki sızdırmazlık halkasından ve hidrolik ve pnömatik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun olan O şeklinde bir kauçuk halkadan oluşur. O şeklindeki halka radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Sızdırmazlık halkası ince bir dudak tasarımı benimsediğinden, takip tazminat yeteneği iyidir, bu nedenle sızdırmazlık performansı iyidir ve GB12350 halka oluğuna monte edilebilir. Bölünmüş (açık) oluklar 30 mm'den daha az silindir çapları için kullanılmalıdır. Özellikler:
1. Hem hidrolik hem de pnömatik için kullanılabilir ve çift yönlü basınç sızdırmazlığı için kullanılabilir;
2. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
3. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
Küçük yapısal alan, kolay kurulum ve bakım;

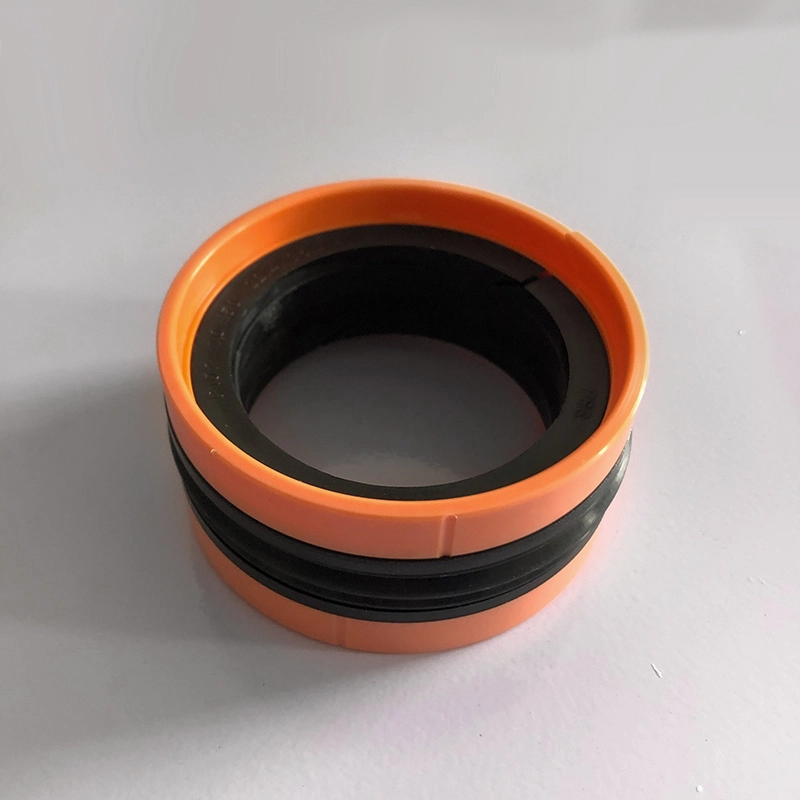

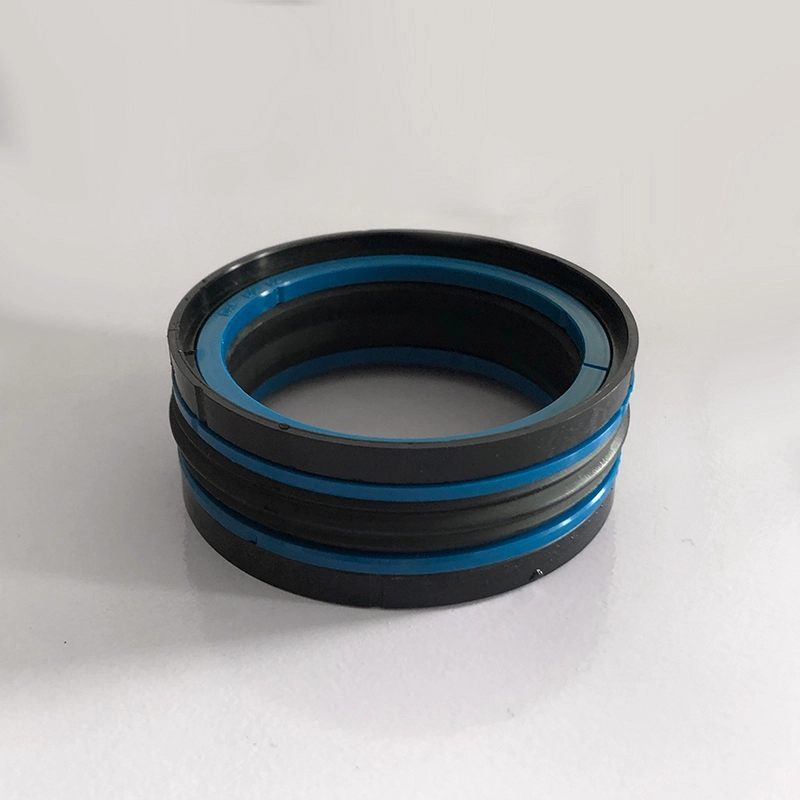

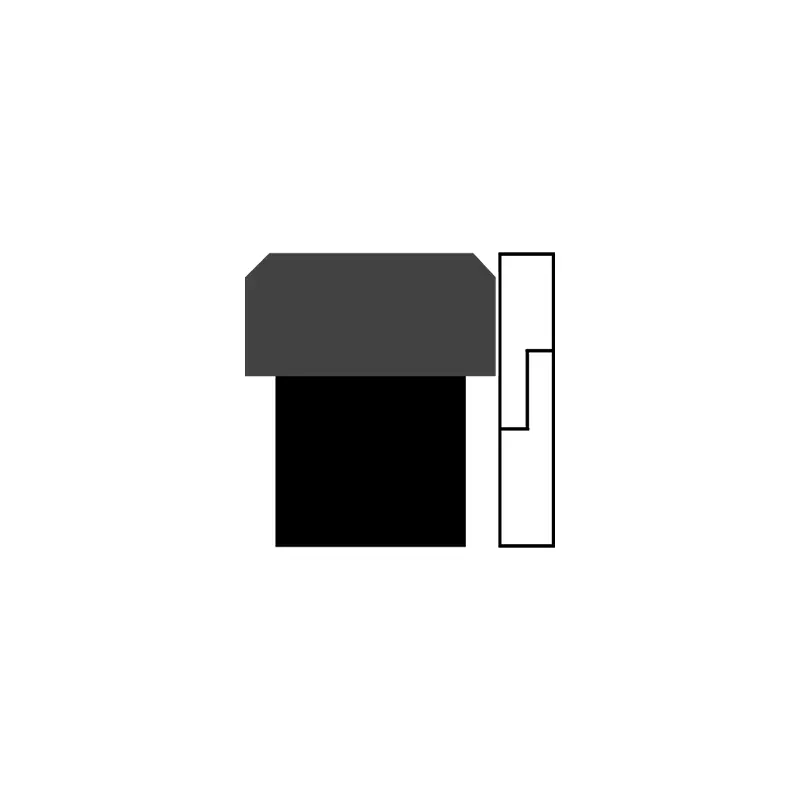

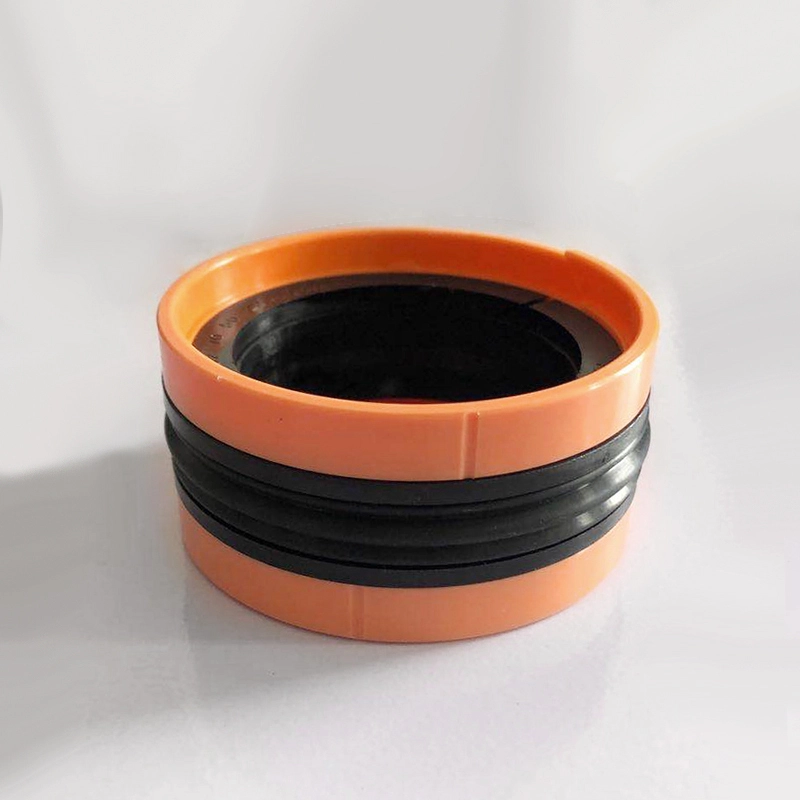

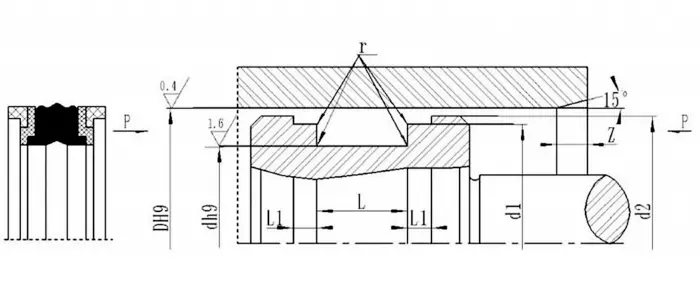

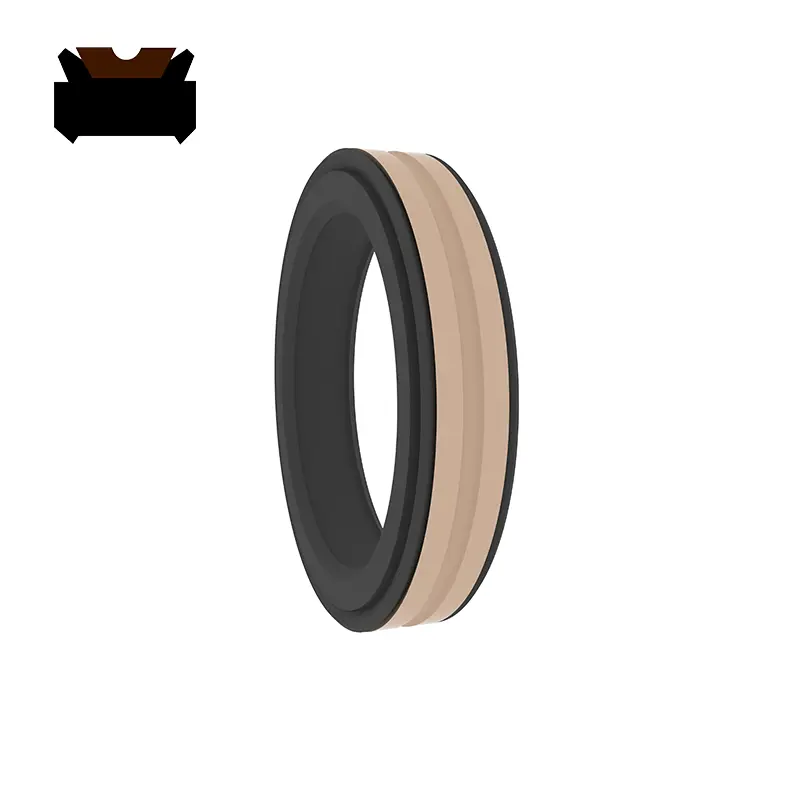

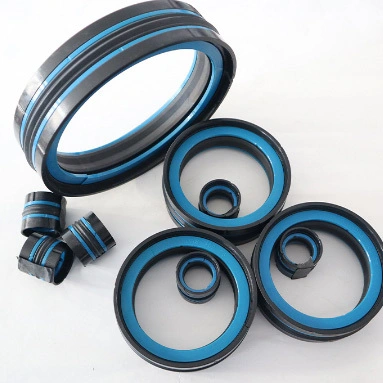

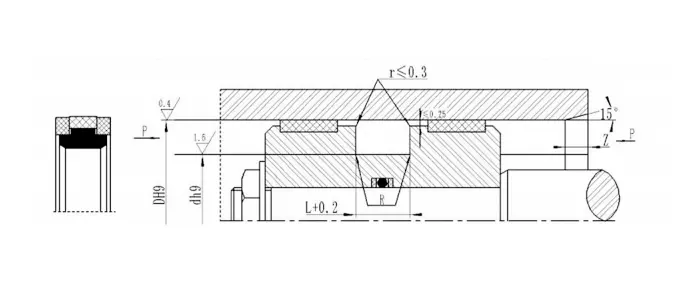

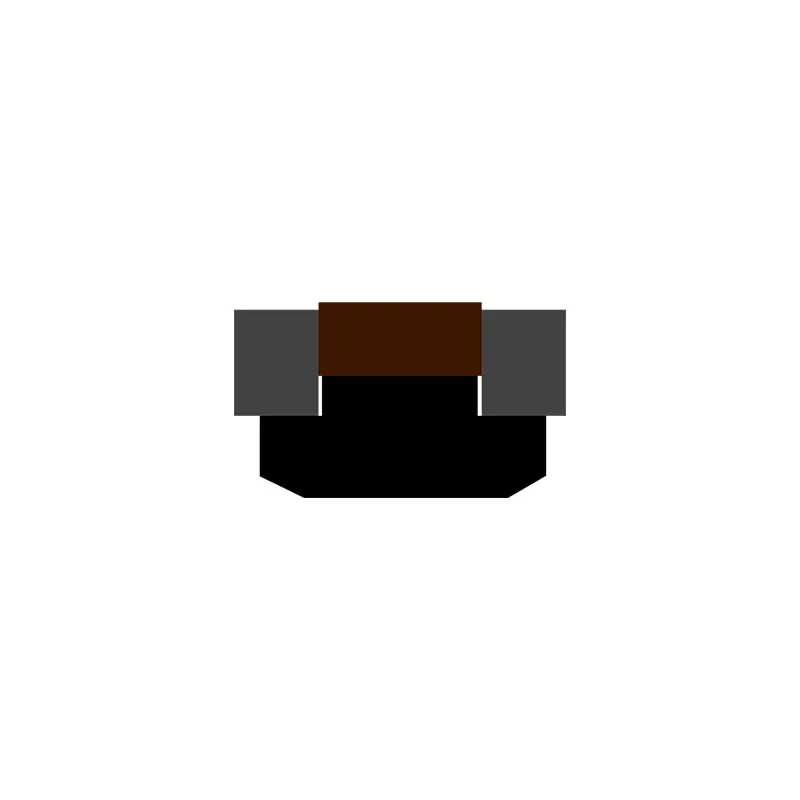

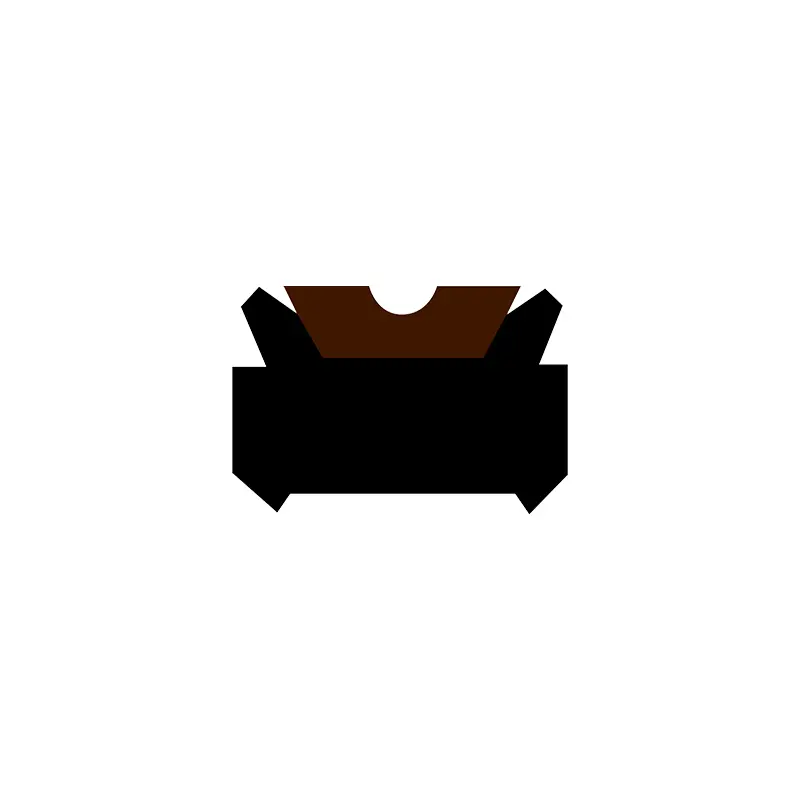

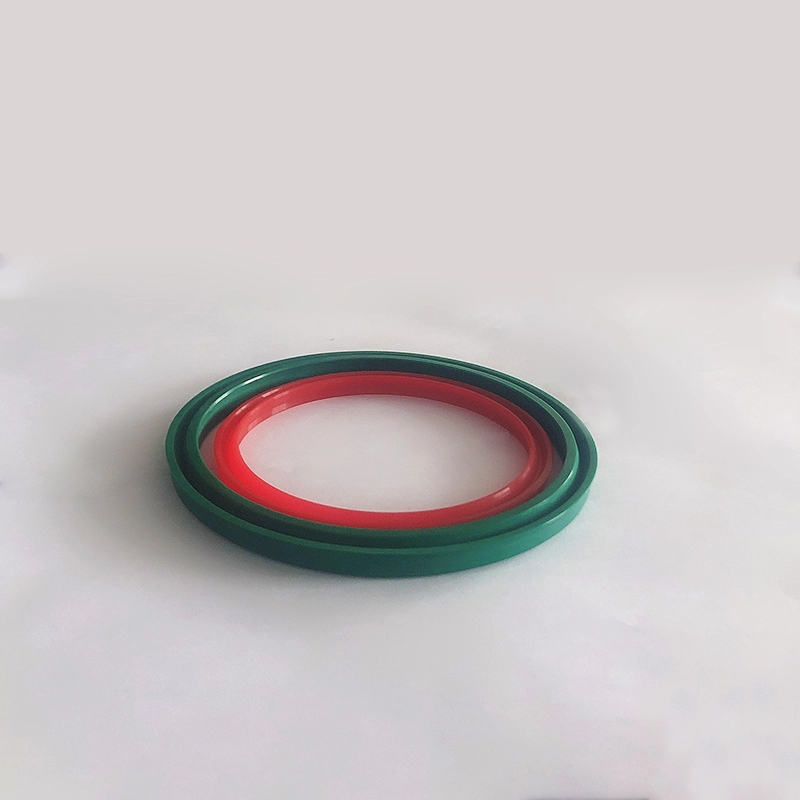

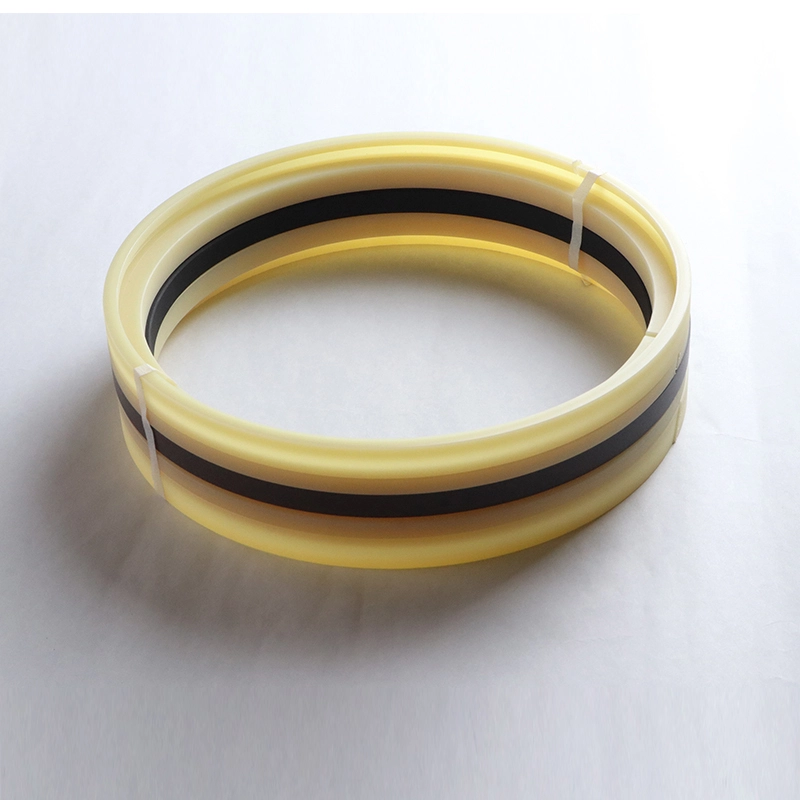

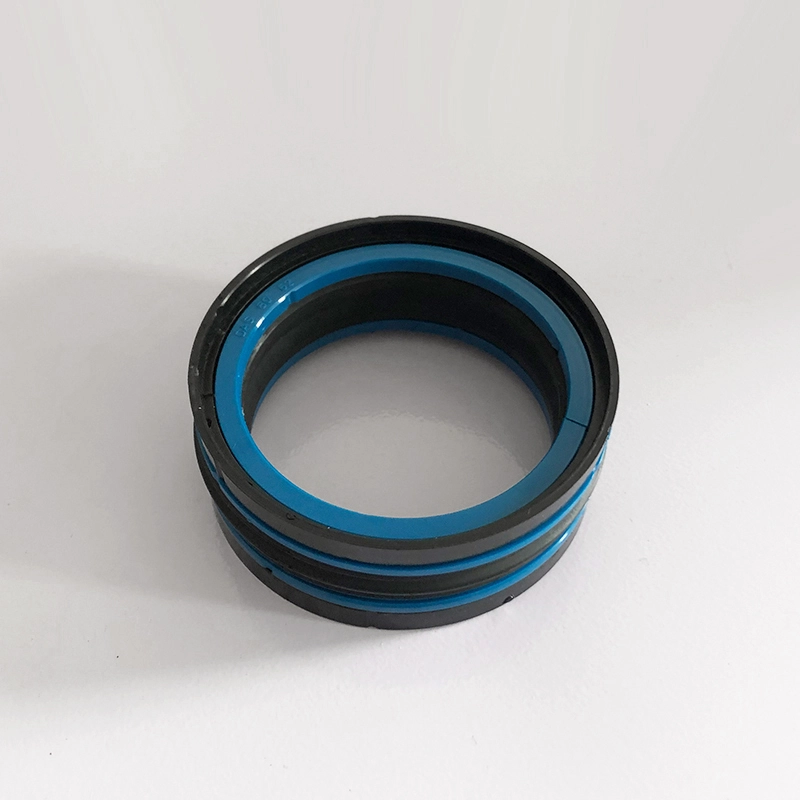

KDAS, TPM (özel şekil), bir kauçuk sızdırmazlık elemanı, iki tutma halkası ve iki kılavuz halkadan oluşan beş kombinasyon sıkıştırma piston contası düzeneğidir. Çift yönlü basınç piston sızdırmazlığı için uygundur. Özellikler:
1. iyi sızdırmazlık, yüksek güvenilirlik, kompakt yapı;
2. Radyal boşluğa sıkılmayacaktır;
3. Basit kurulum, integral piston kurulumu;
NBR sızdırmazlık elemanının özel geometrik şekli, kurulum sırasında oluğun bükülmesini önler.

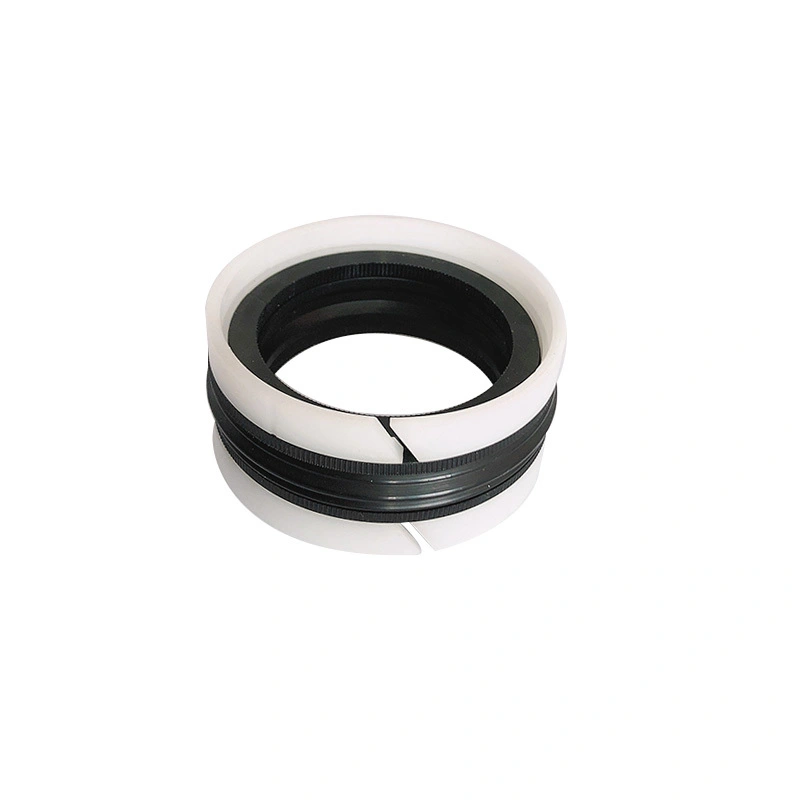

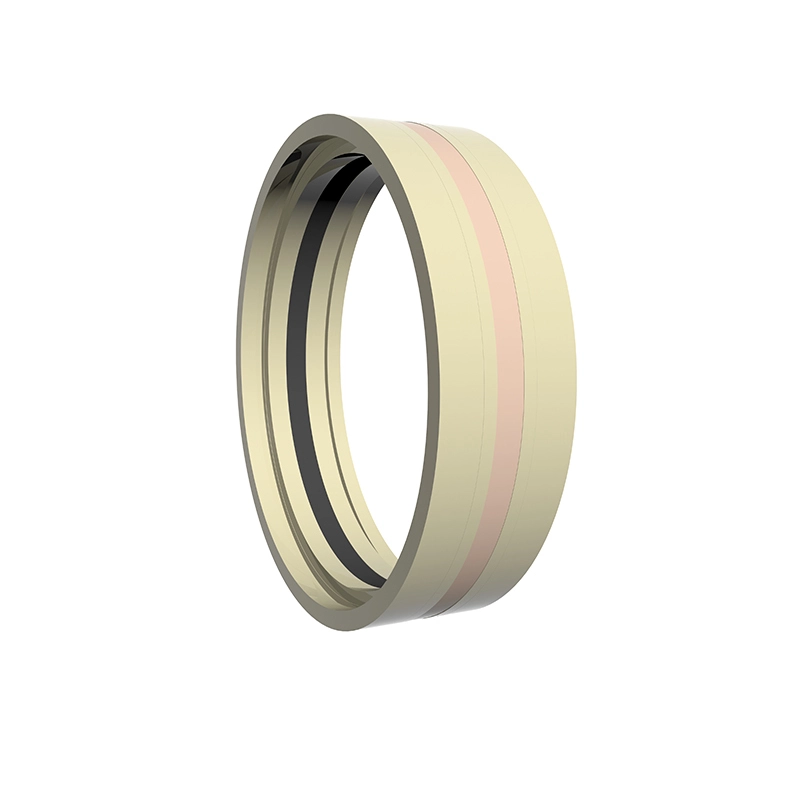

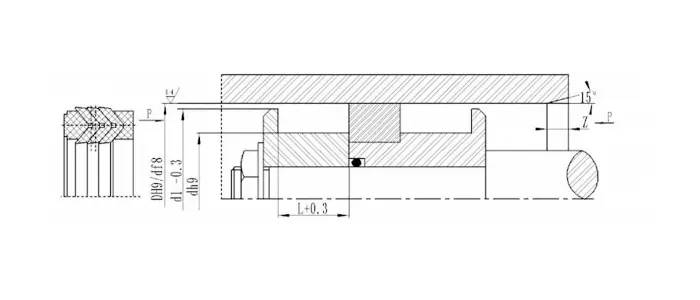

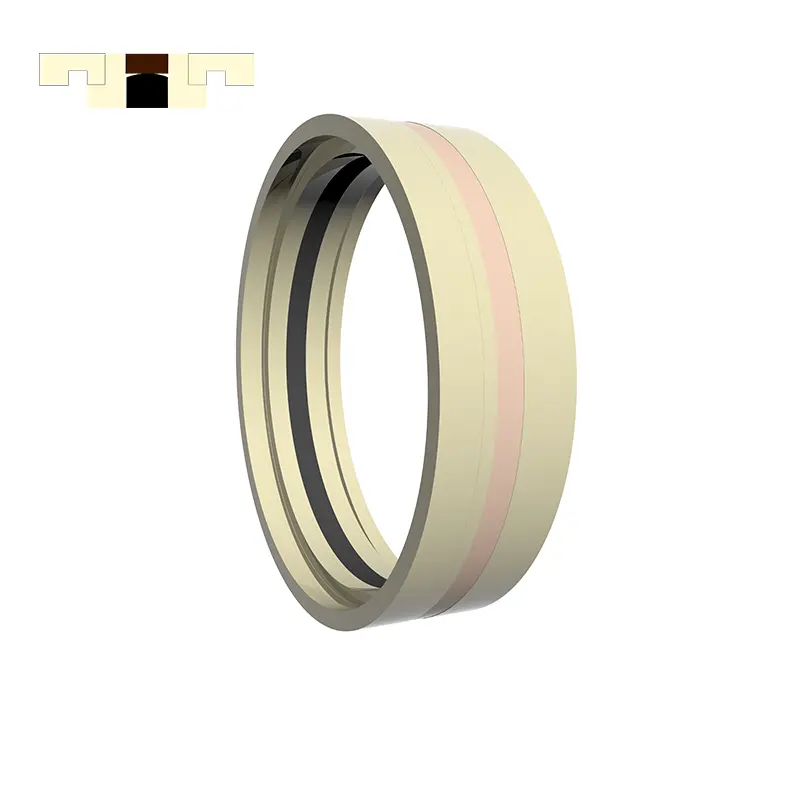

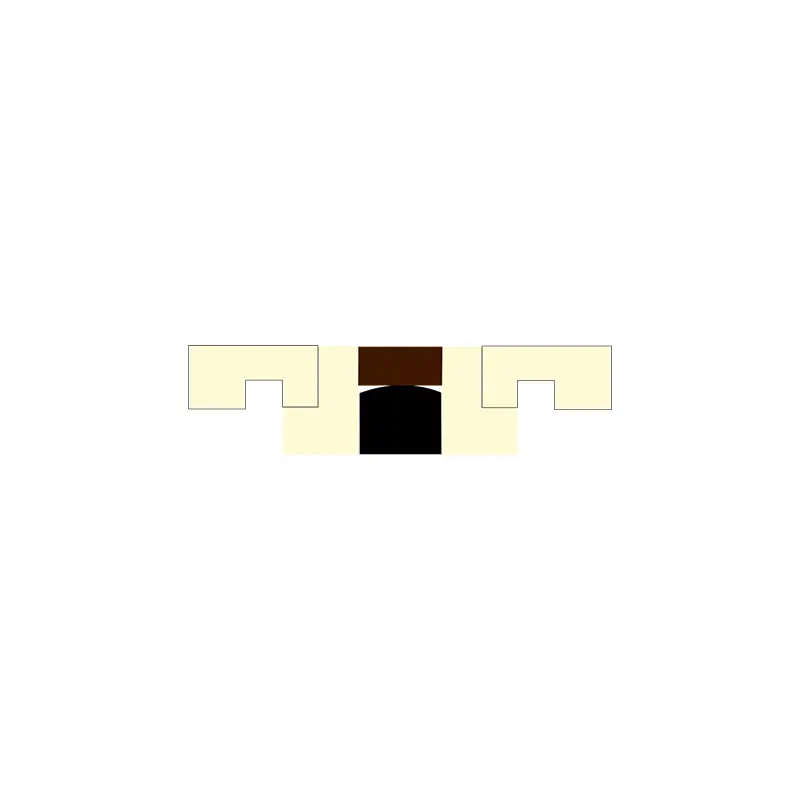

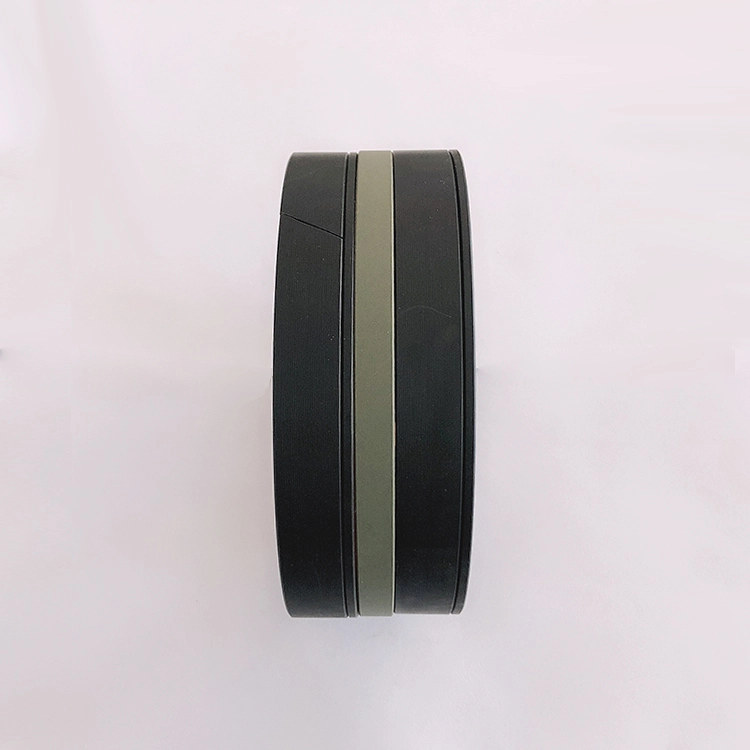

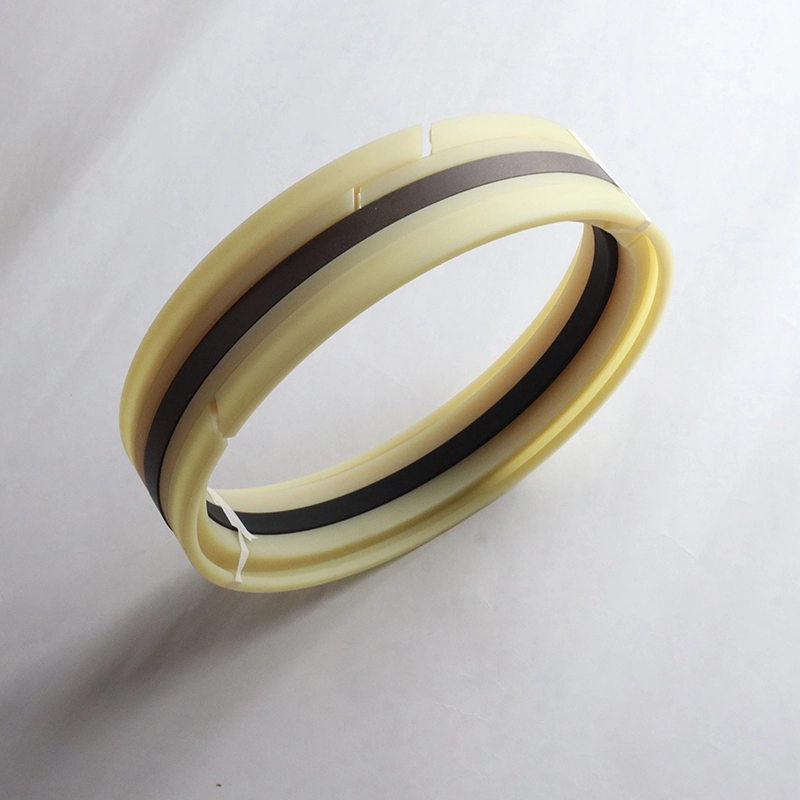

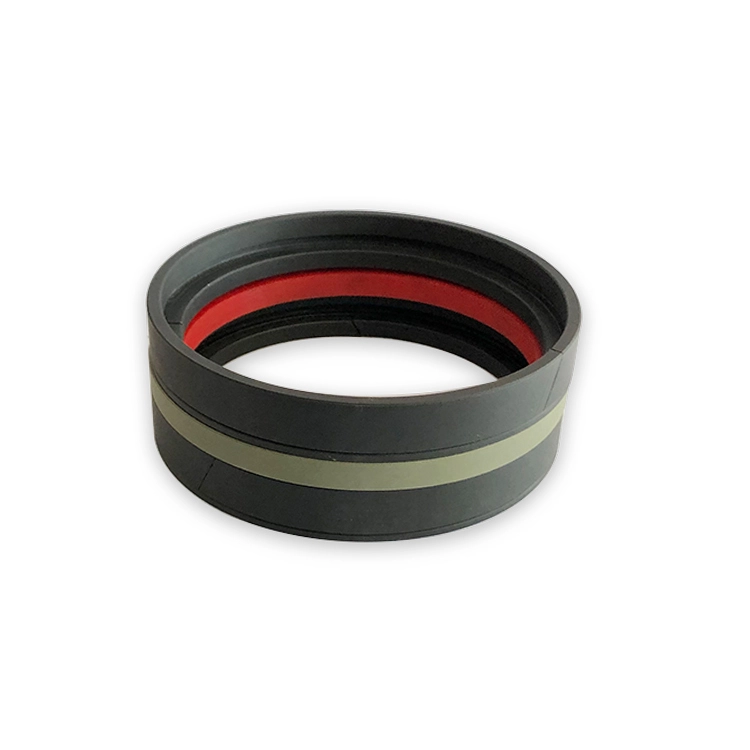

GDKK, iki kılavuz halka, iki tutma halkası, elastik bir kauçuk halka ve bir sızdırmazlık halkasından oluşur. Kılavuz yüzüğü bir konumlandırma ve yol gösterici rol oynar. Tutma halkası bir destek ve konumlandırma rolü oynar, elastik kauçuk halka elastik kuvvet sağlar ve sızdırmazlık halkasının kaybını telafi eder. Sızdırmazlık halkası, yağ silindiri pistonunun çift yönlü basınç sızdırmazlığı için uygun bir sızdırmazlık etkisi üretmek için yağ silindirinin iç deliği ile işbirliği yapar. Sert çalışma koşullarında bile iyi bir sızdırmazlık etkisi vardır. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Yüksek yaşam, zayıf yağlama koşullarında sızdırmazlık için kullanılabilir;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığı için kullanılabilir;
Mükemmel yüksek ve düşük basınçlı sızdırmazlık performansı.

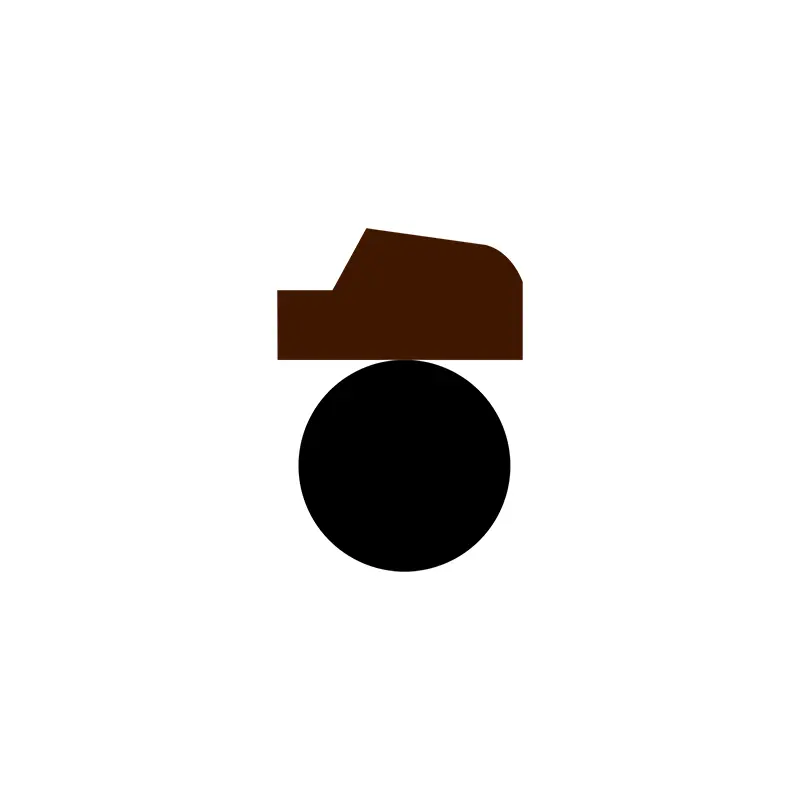

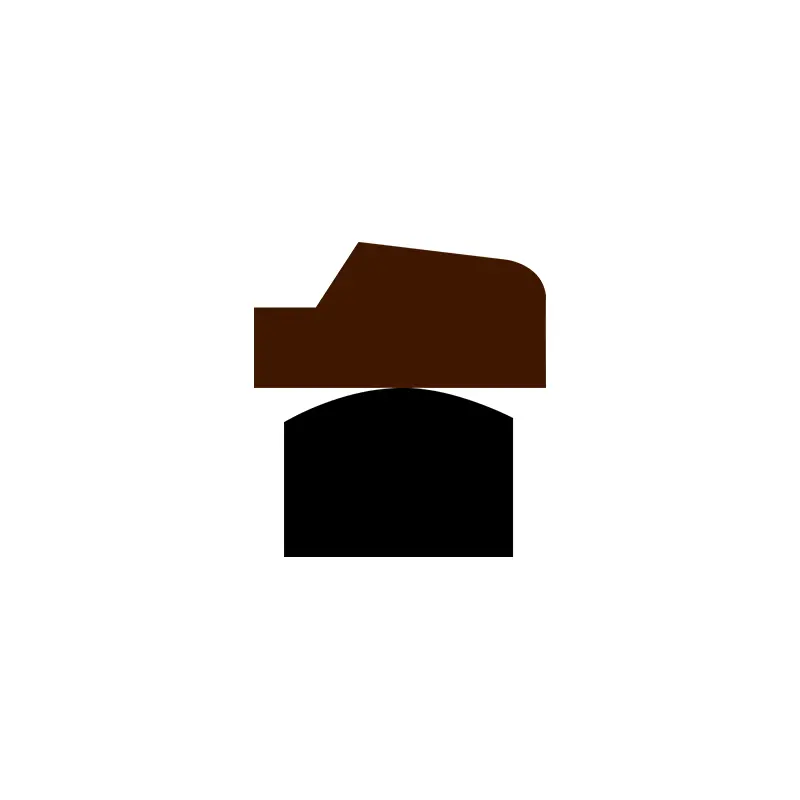

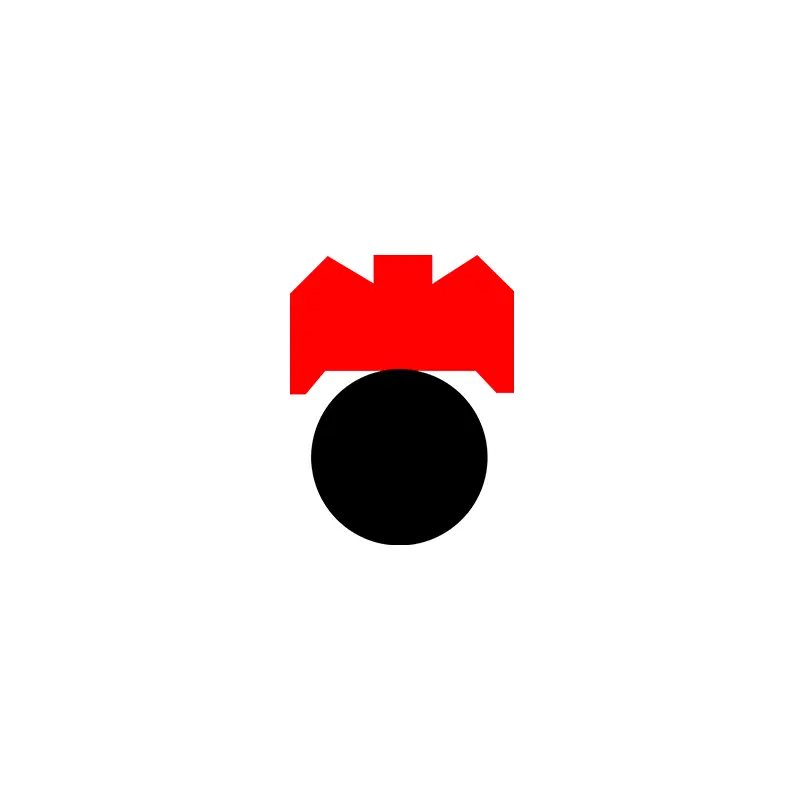

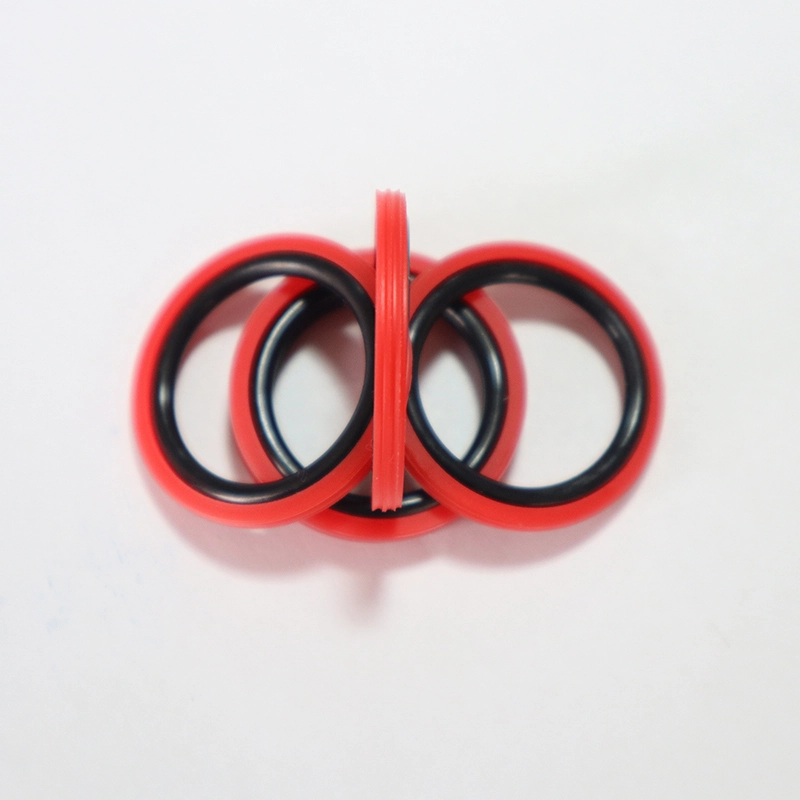

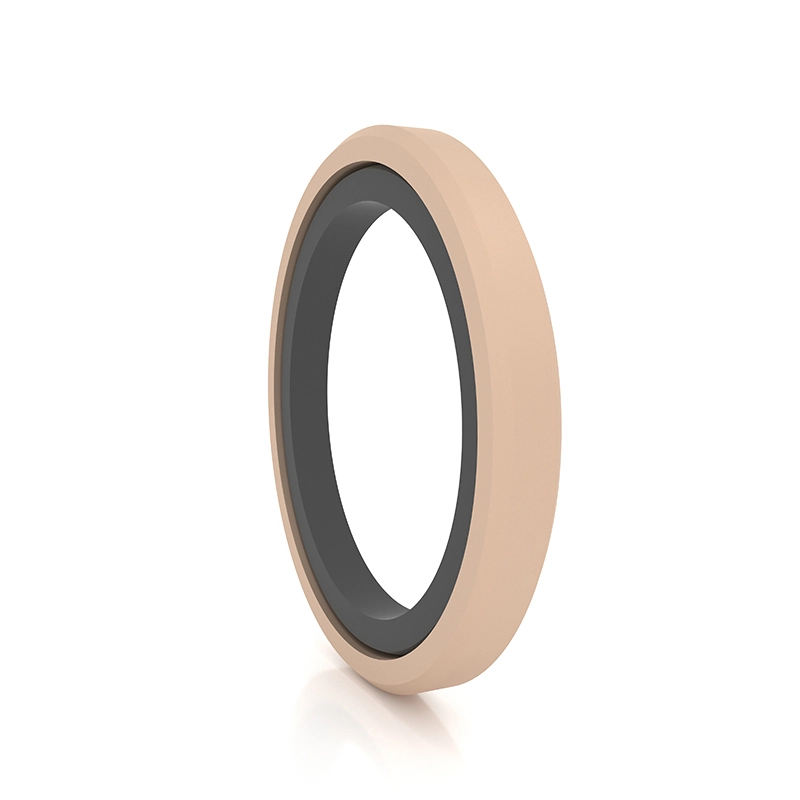

RC64, bir PTFE üçgen sızdırmazlık halkası ve hidrolik ve pnömatik pistonlu hareket tek yönlü basınç sızdırmazlığı için uygun bir O-ring lastik halkasından oluşur. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Sızdırmazlık halkası ince bir dudak tasarımı benimsediğinden, takip tazminat yeteneği daha iyidir, bu nedenle sızdırmazlık performansı iyidir. Bölünmüş (açık) oluk, 30 mm'den az silindir çapları için kullanılmalıdır. Özellikler:
1. Hem hidrolik hem de pnömatik için kullanılabilir;
2. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
3. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
Küçük yapısal alan, kolay kurulum ve bakım;

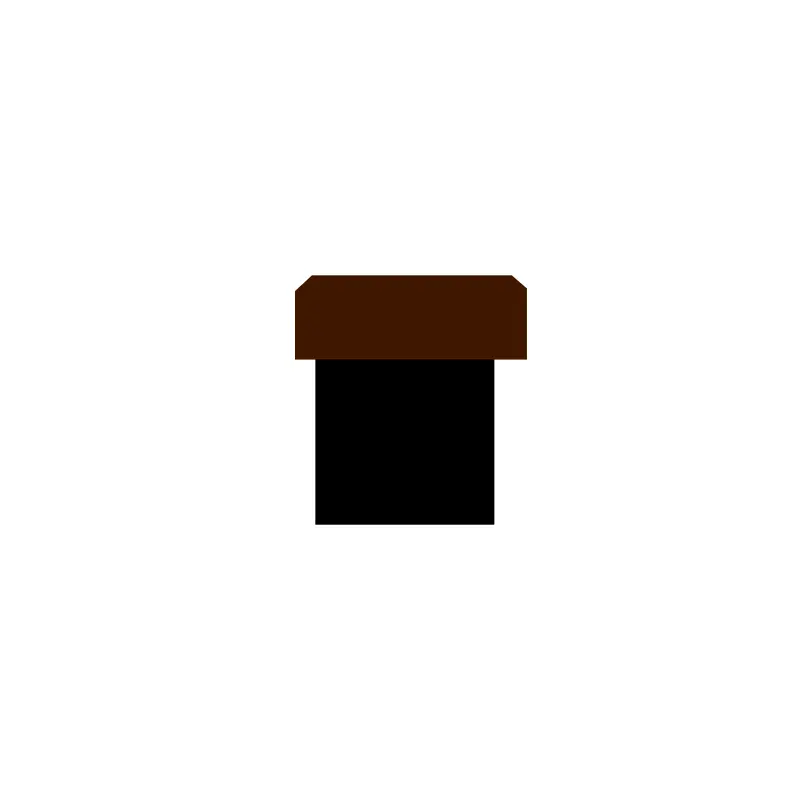

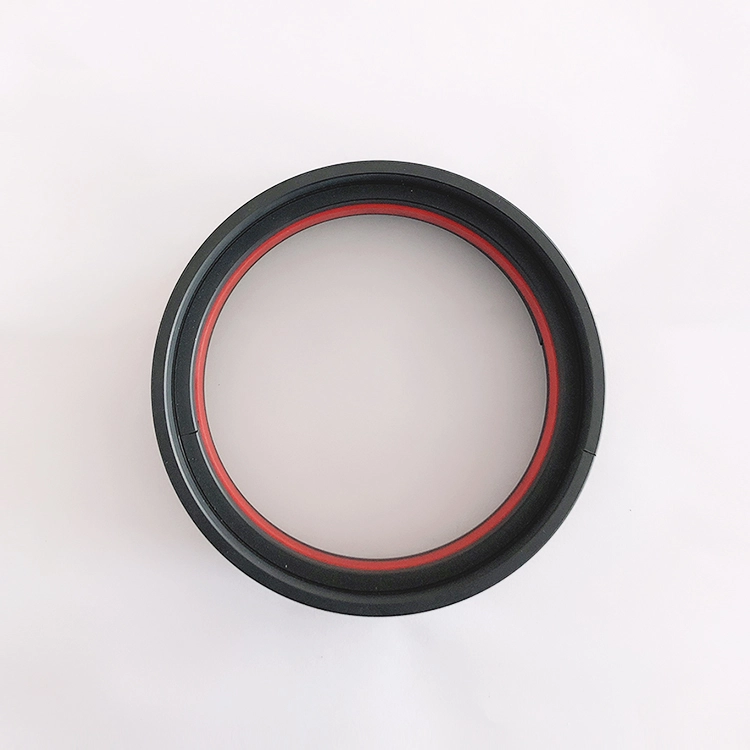

SPG, bir ön yük elemanı olarak dikdörtgen modifiye edilmiş bir PTFE sızdırmazlık halkasının ve dikdörtgen bir kauçuk halkanın bir kombinasyonudur. İyi sızdırmazlık, düşük sürtünme ve küçük yapısal boşluk özelliklerine sahiptir.

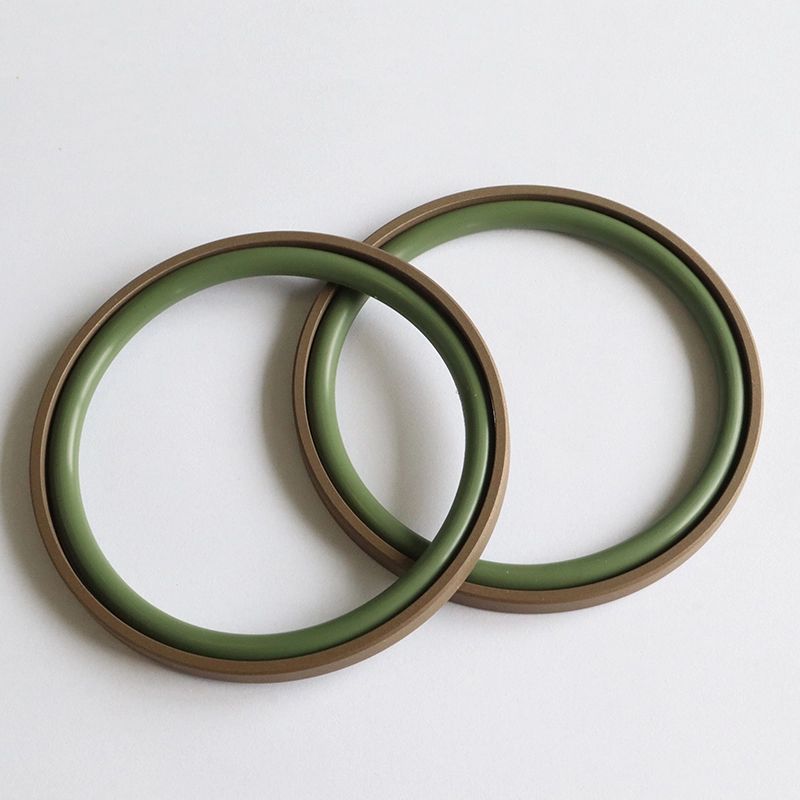

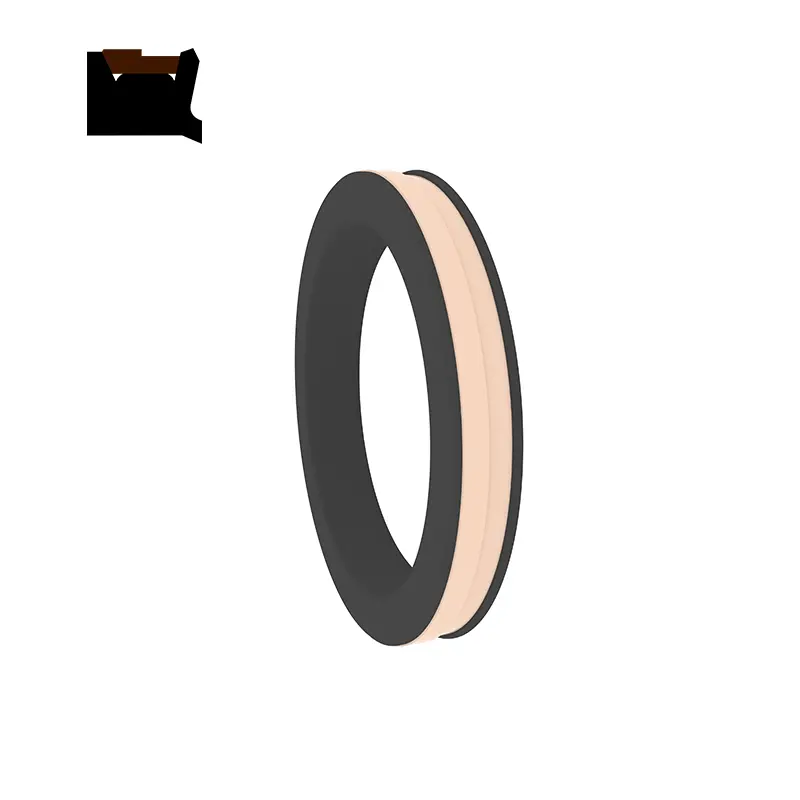

RC66, bir ön yük elemanı olarak dikdörtgen modifiye edilmiş bir PTFE sızdırmazlık halkasının ve bir O-ring'in bir kombinasyonudur. İyi sızdırmazlık, düşük sürtünme ve küçük yapısal boşluk özelliklerine sahiptir. Yüksek hızlı yağ silindirleri veya silindirler için uygundur. RC67, dolu bir PTFE dikdörtgen sızdırmazlık halkası, iki tutma halkası ve hidrolik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun heterojen bir elastomerden oluşur. Elastomer radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Tutma halkası sızdırmazlık halkasını korur ve sert çalışma koşullarında bile iyi bir sızdırmazlık etkisine sahiptir. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Yüksek yaşam, yağsız yağlama contaları için kullanılabilir;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığı için kullanılabilir;
5. Mükemmel yüksek ve düşük basınçlı sızdırmazlık performansı.

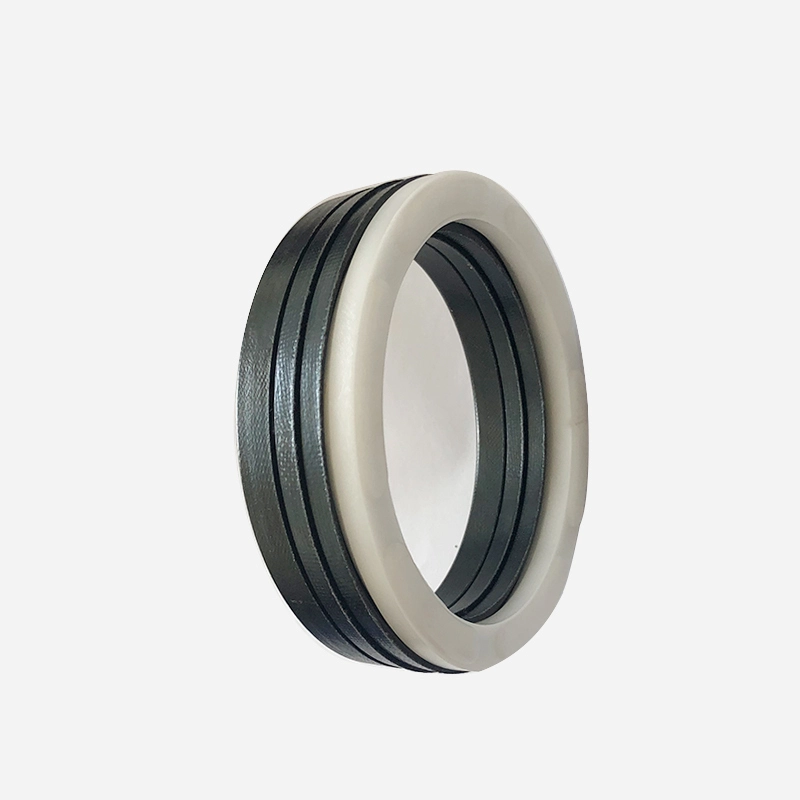

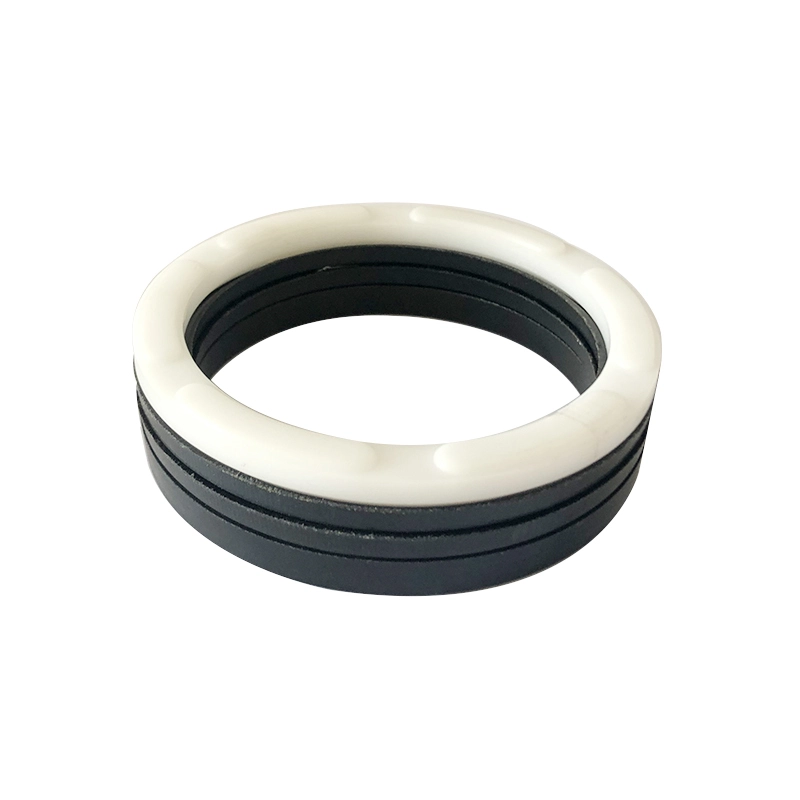

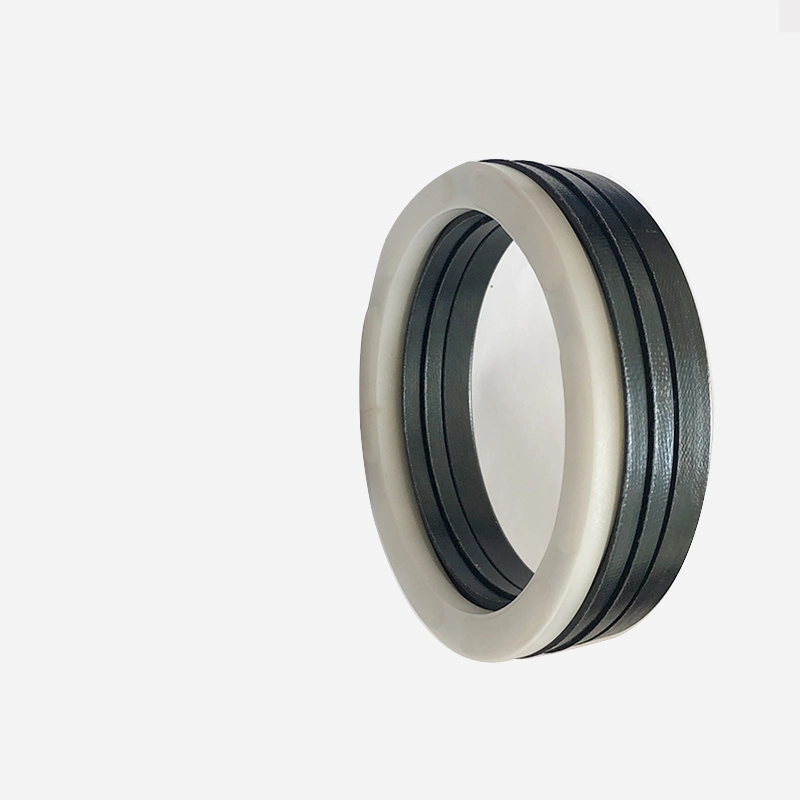

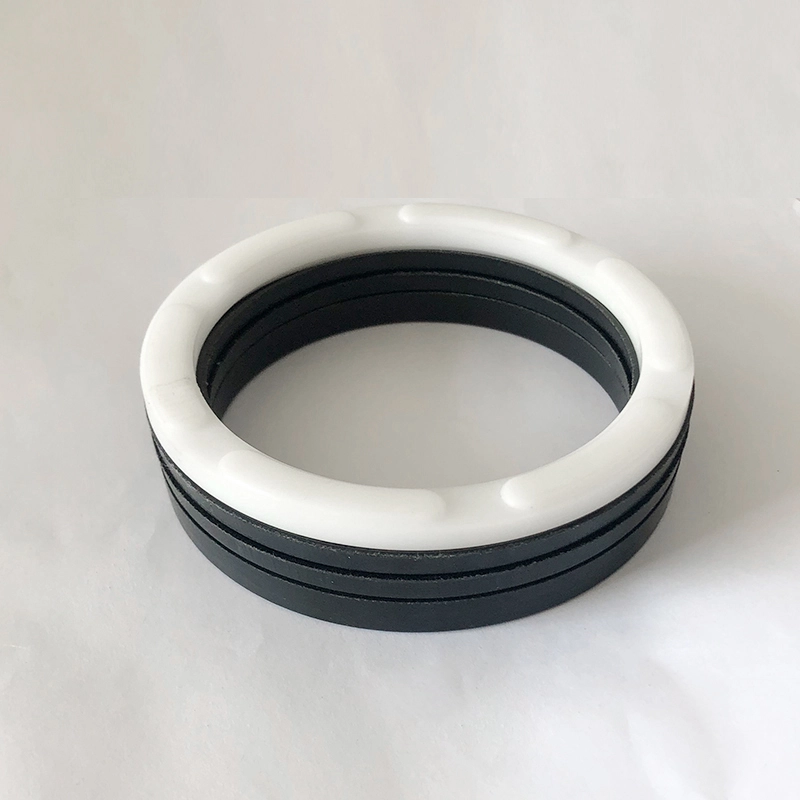

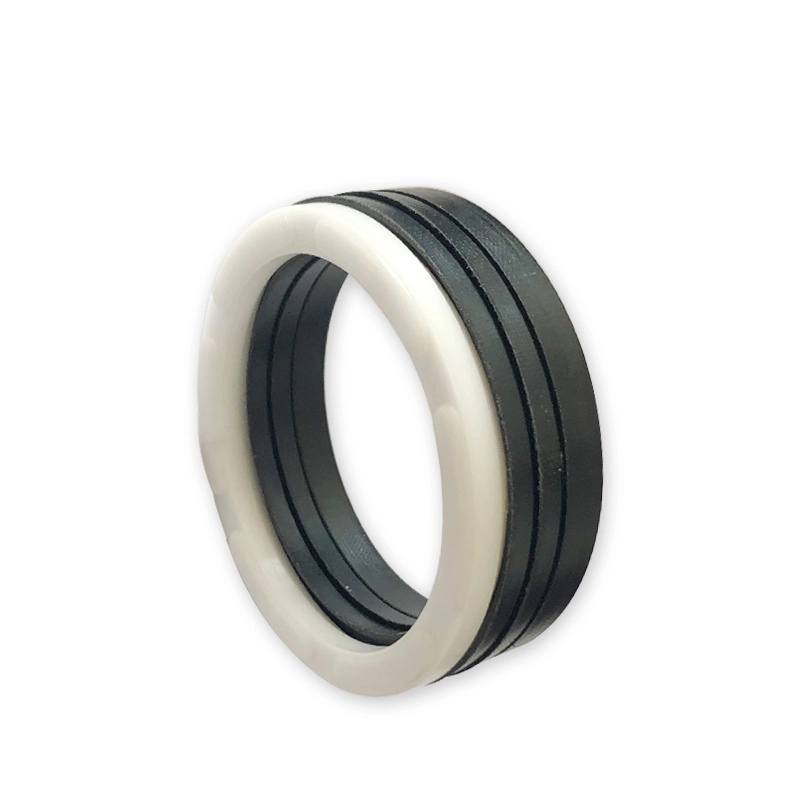

RCEK, bir dizi V şekilli sızdırmazlık halkası, bir basınç halkası ve bir destek halkasından oluşur ve hidrolik pistonlu hareket tek yönlü basınç sızdırmazlığı için uygundur. Sızdırmazlık malzemesi ile uyumlu gres kurulum sırasında uygulanmalıdır. İntegral (kapalı) bir oluğa monte edilemez. Orta ve ağır yüklerde piston contaları için kullanılır. Özellikler:
1. Çeşitli amaçlara uygun olarak en uygun şekilde ayarlanabilen çeşitli malzemeler mevcuttur;
2. Sert çalışma koşullarında kullanılabilir ve neredeyse tüm medya ve zorlu koşullar için uygundur;
3. Uzun bir servis ömrüne sahiptir ve yağsız yağlama contaları (makul malzeme seçimi) için kullanılabilir;
4. Sızdırmazlık performansı ayarlanabilir ve eksenel boyut, V şeklinde sızdırmazlık halkaları eklenerek veya kaldırılarak ayarlanabilir;
Sızdırmazlık yüzey kalitesi zayıf olsa bile etkili bir şekilde çalışabilir.

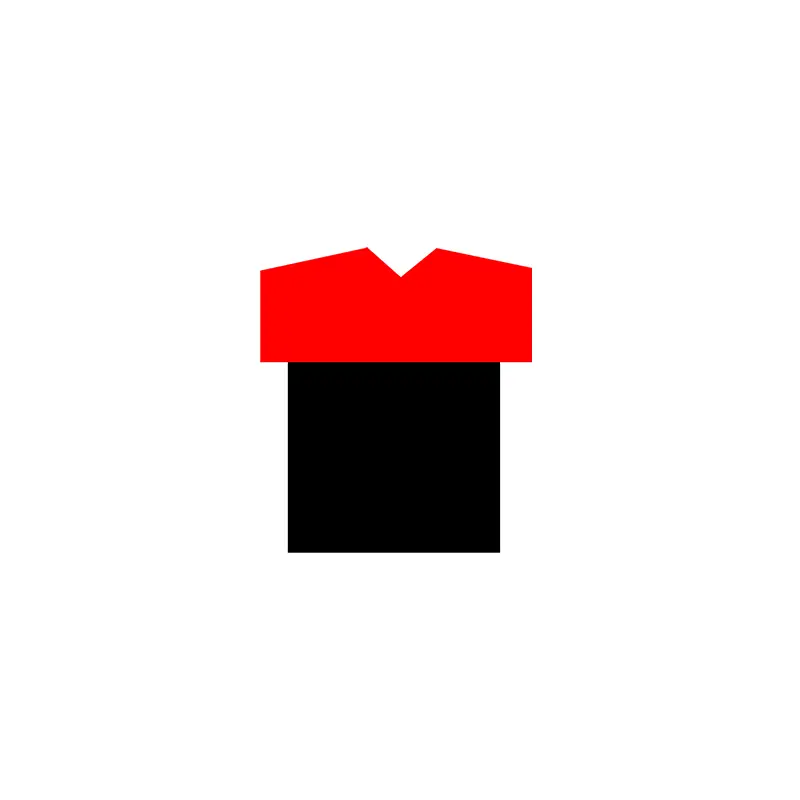

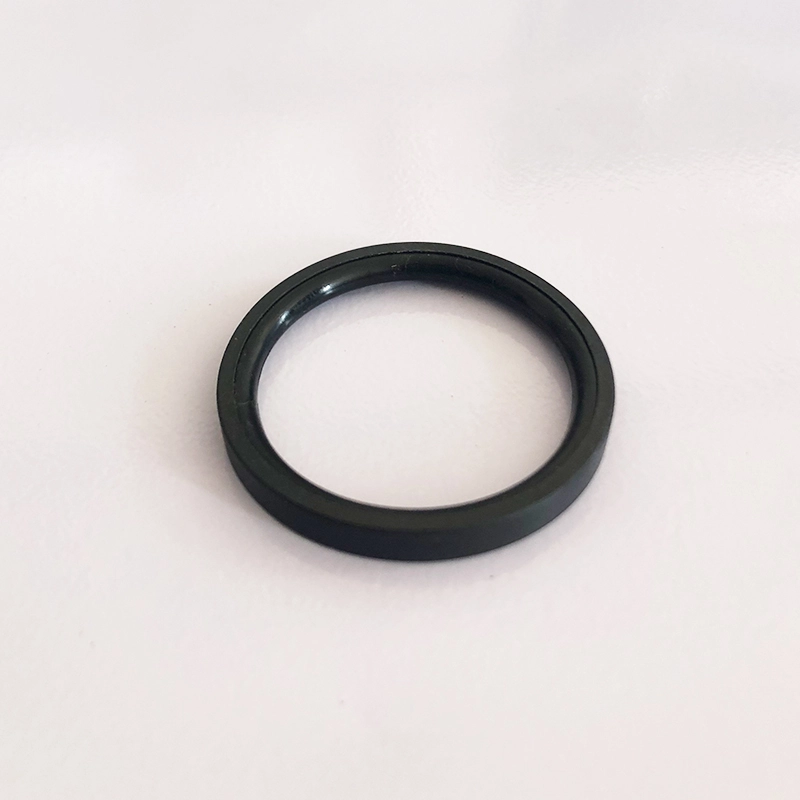

RCKR, bir puan sızdırmazlık halkası ve hidrolik pistonlu hareket çift yönlü sızdırmazlık için uygun dikdörtgen bir kauçuk halkadan oluşur. Glyd Ring ürünlerinin tamamlayıcı bir ürünüdür, Glyd halkasından daha iyi sızdırmazlık ve basınçlı yeteneğe sahip ve kurulum araçları yardımı olmadan kurulabilir. Özellikleri:
1. iyi dinamik ve statik sızdırmazlık performansı;
2. Glyd halkasından daha düşük basınçlı sızdırmazlık performansı ve kurulum araçları olmadan kurulabilir;
3. Düşük sürtünme, küçük başlangıç direnci ve pürüzsüz hareket;
4. Uzun ömür, yağsız yağlama contası için kullanılabilir;
5. çift yönlü basınç sızdırmazlığı için kullanılabilir;
Kurulum oluğu ISO7425/1 standardına uygundur.

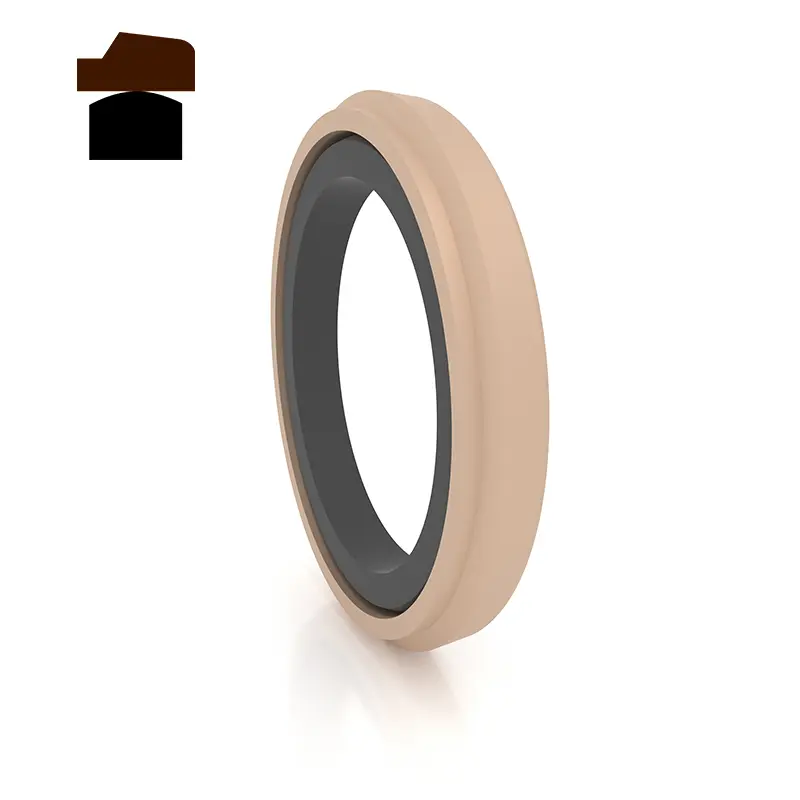

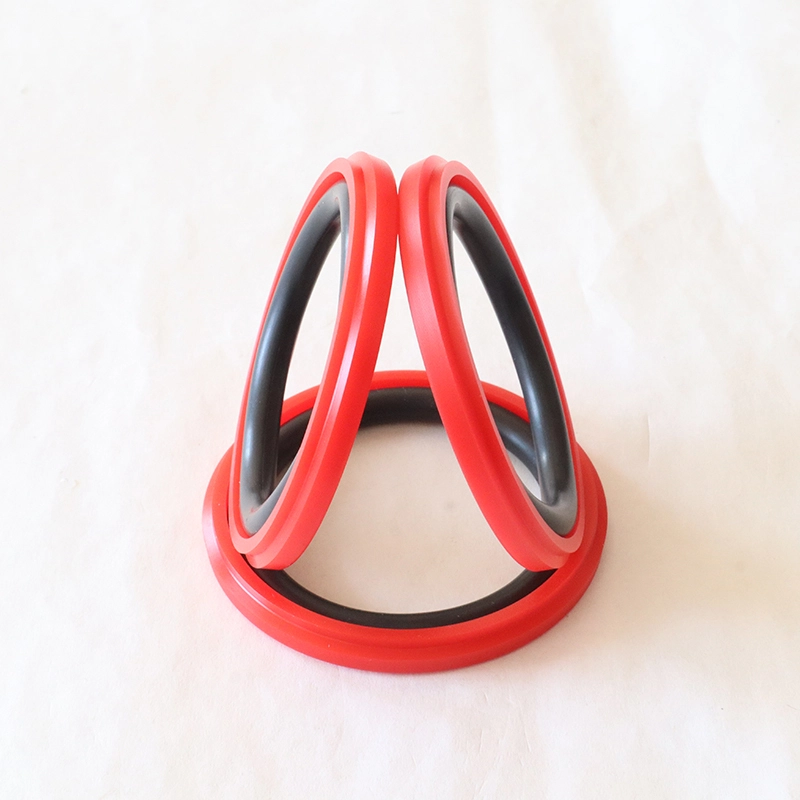

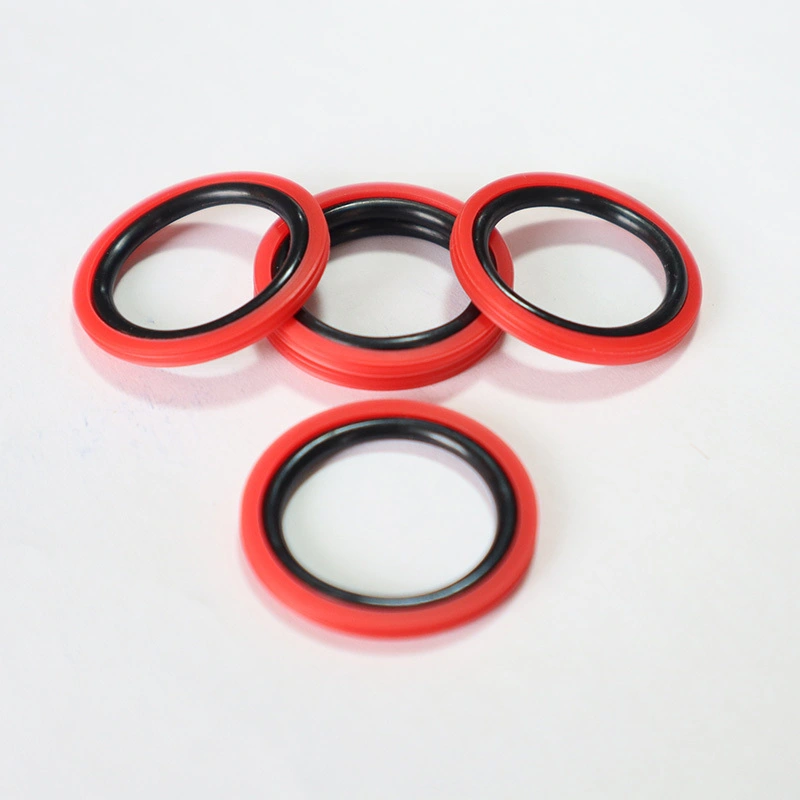

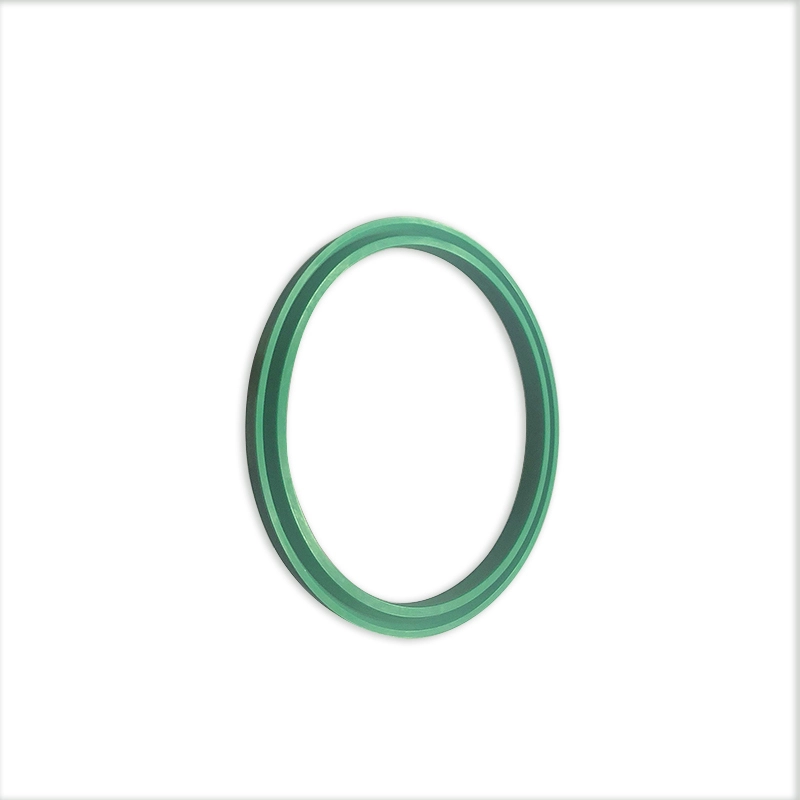

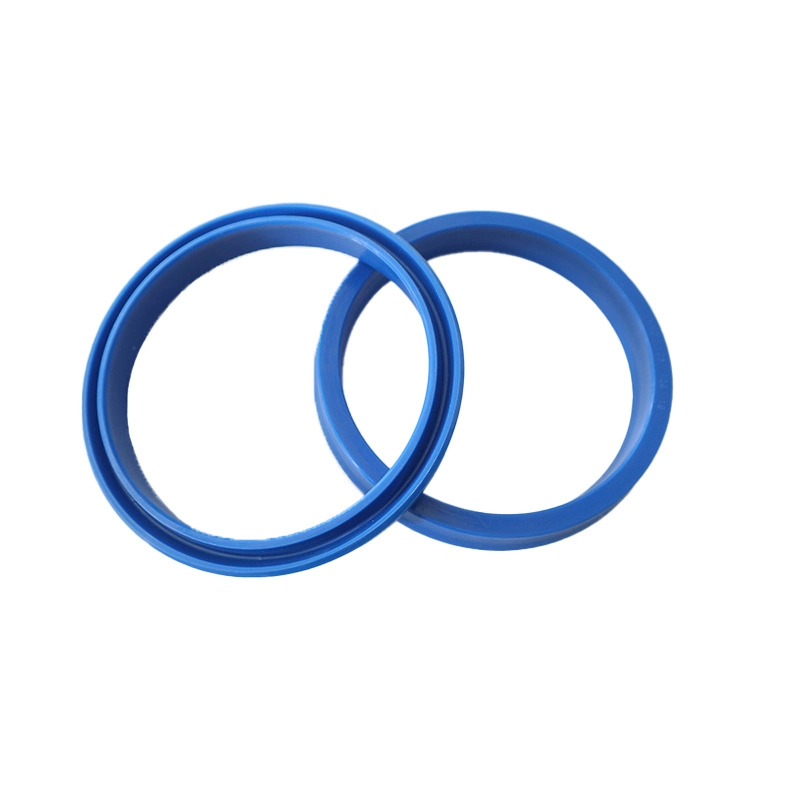

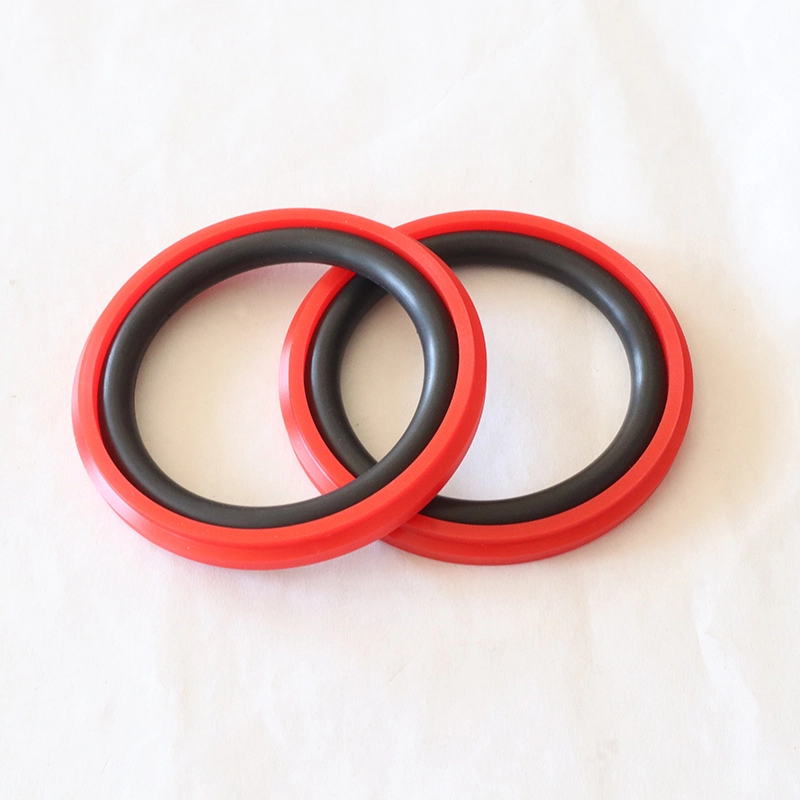

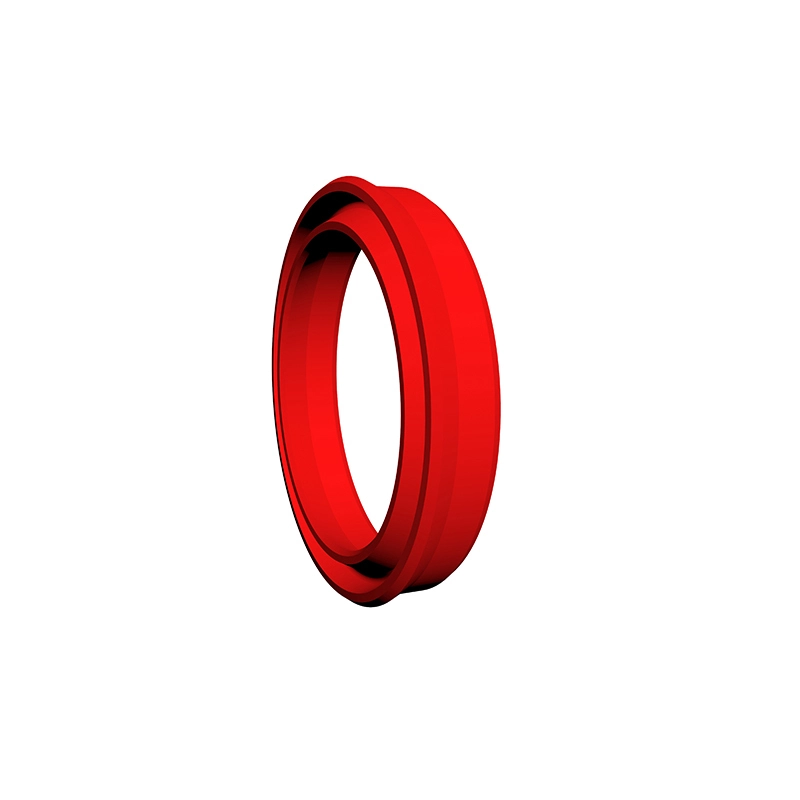

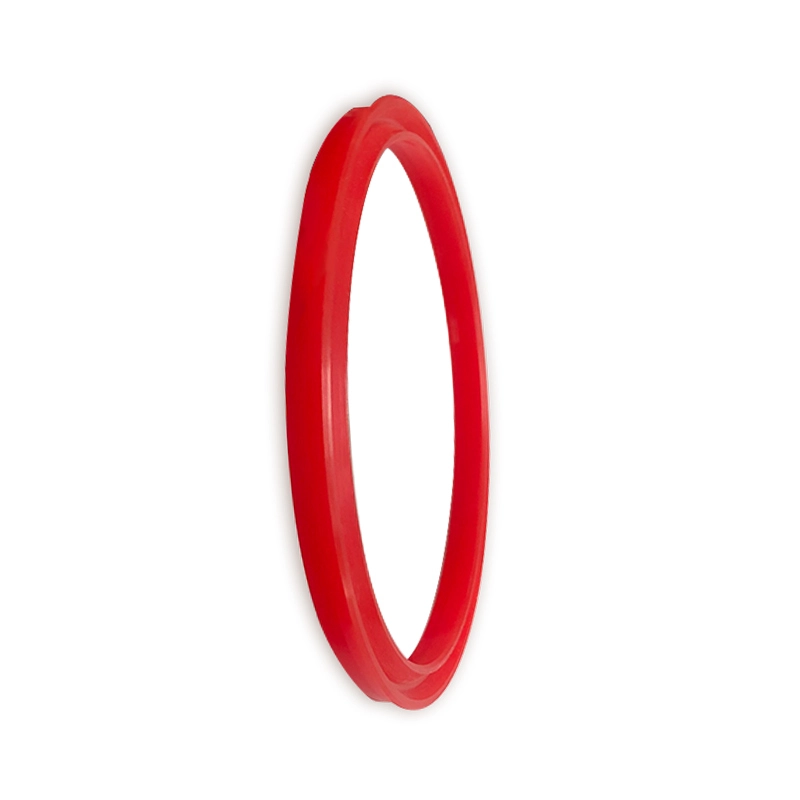

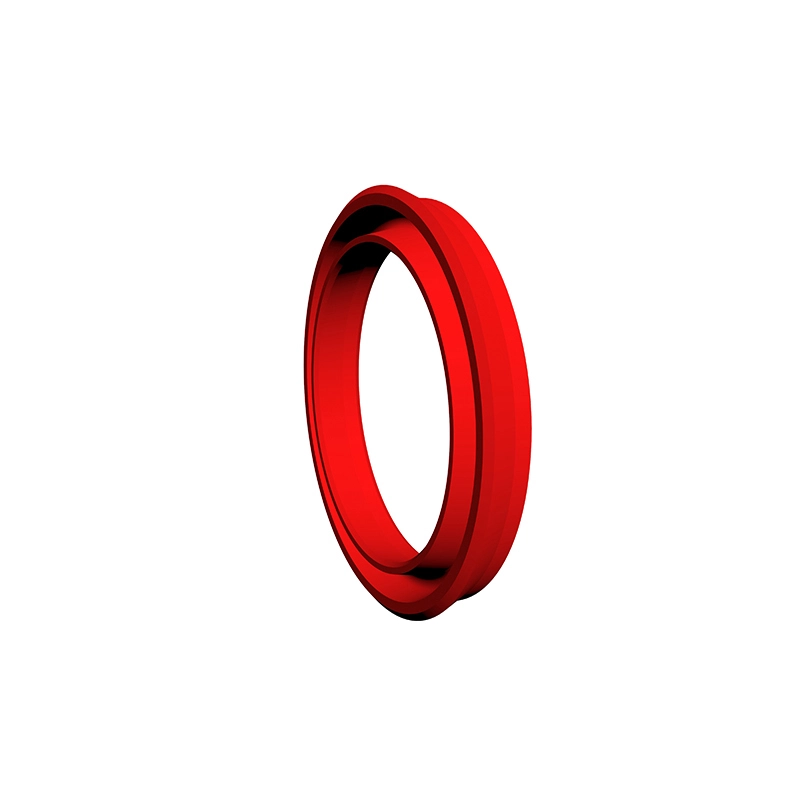

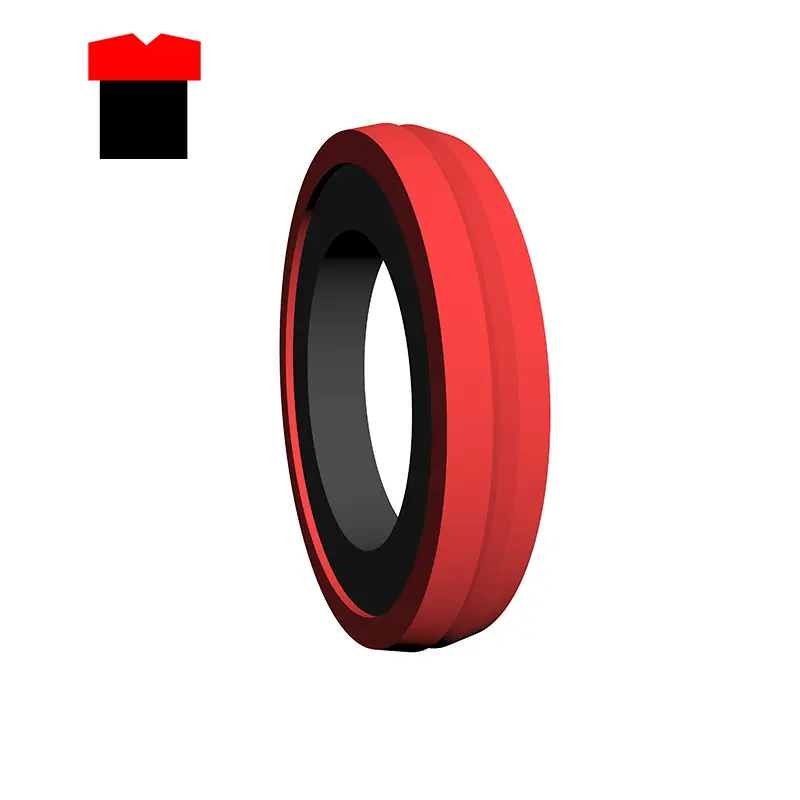

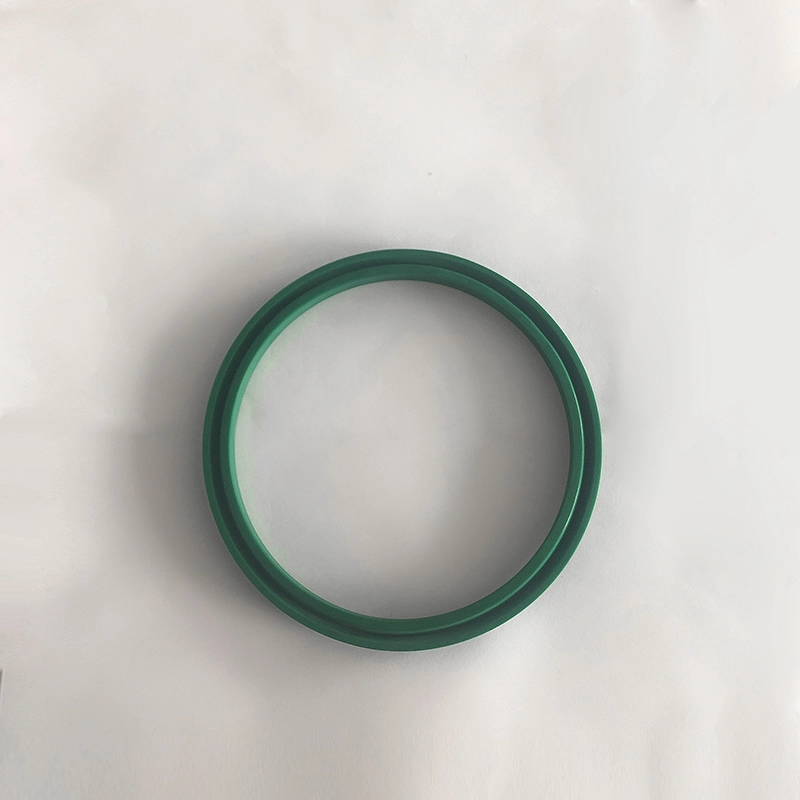

RPW, özel şekilli bir Pu sızdırmazlık halkası ve hidrolik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun O şeklinde bir lastik halkadan oluşur. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Genellikle bir kılavuz halkası ile birlikte kullanılır. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Hem yüksek hem de düşük basınçlarda iyi sızdırmazlık performansı;
Kurulum için kurulum aracı gerekmez.

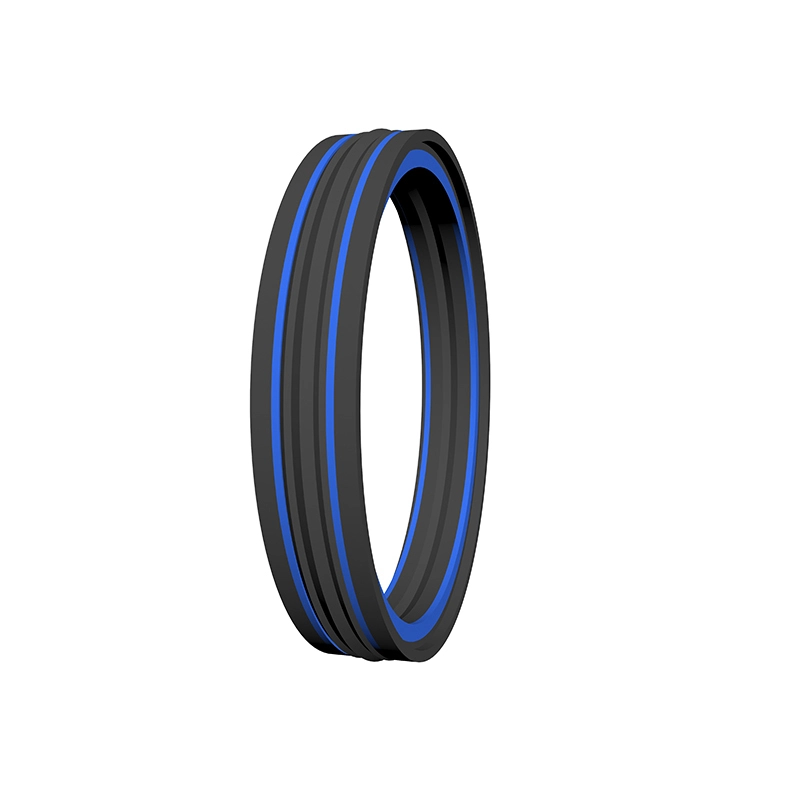

TDA ve TDMA, özel şekilli bir kauçuk (veya poliüretan) elastomer ve modifiye edilmiş bir PTFE sızdırmazlık halkasından oluşur ve iyi sızdırmazlık, uzun ömür, düşük sürtünme, sürünme vb. Özelliklerine sahiptir. TDA, pistonların tek yönlü basınç sızdırmazlığı için uygundur. TDMA, pistonların iki yönlü basınç sızdırmazlığı için uygundur.

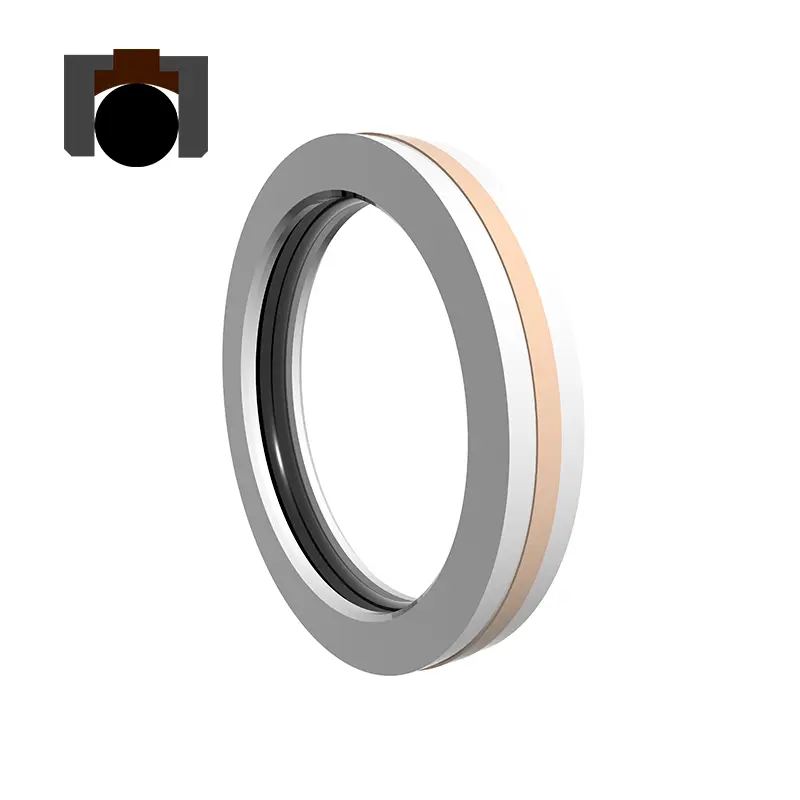

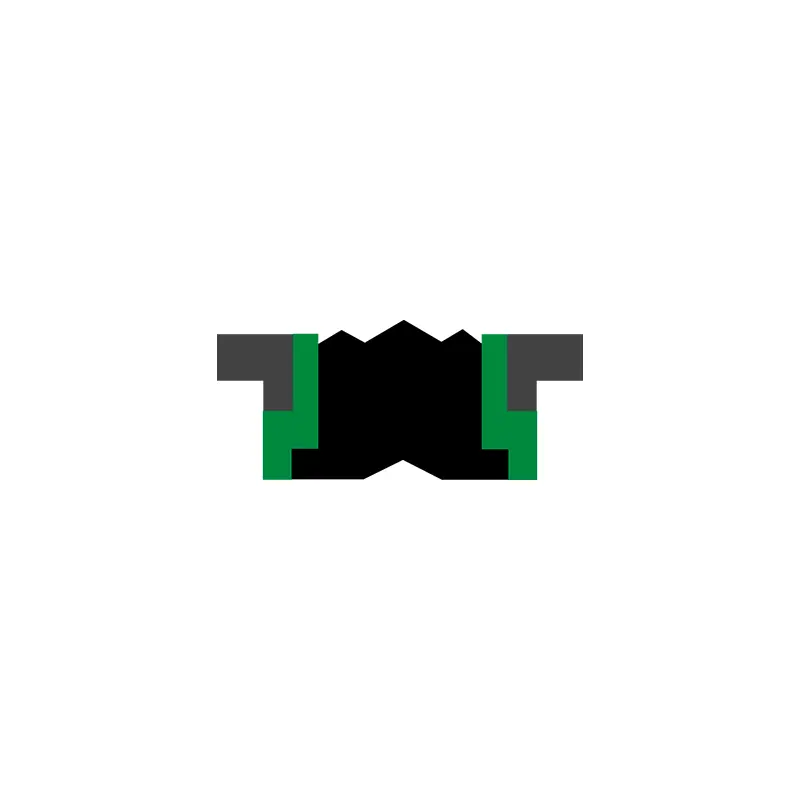

GGDA, PTFE dolu bir sızdırmazlık halkası, iki L şekilli plastik destek halkası ve elastik kuvvet o-ring, iyi sızdırmazlık, uzun ömür, düşük sürtünme, sürünme ve diğer özelliklerden oluşur. Pistonlu çift yönlü basınç sızdırmazlığı için uygundur.

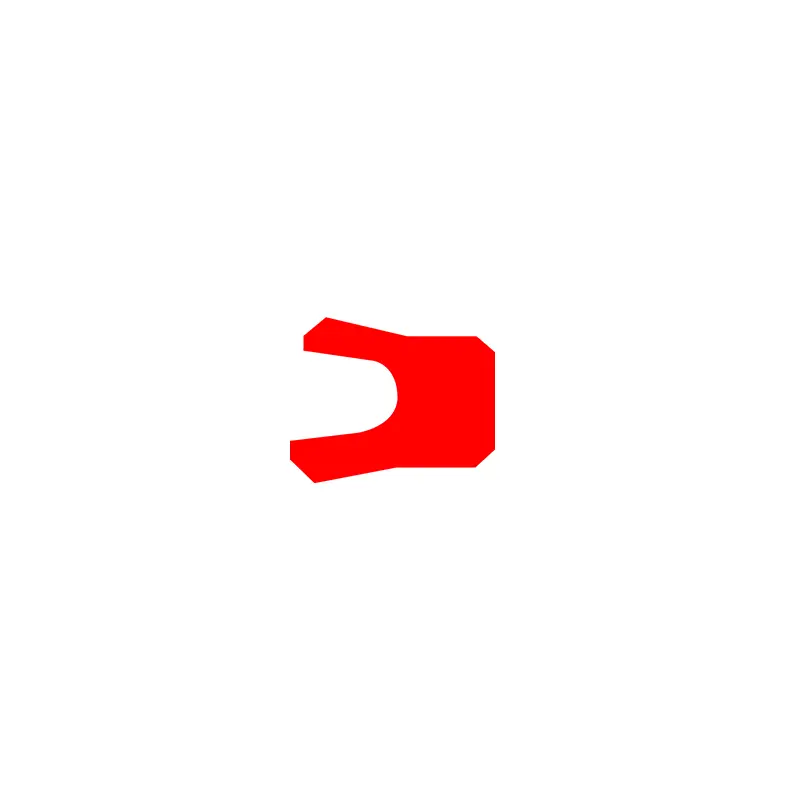

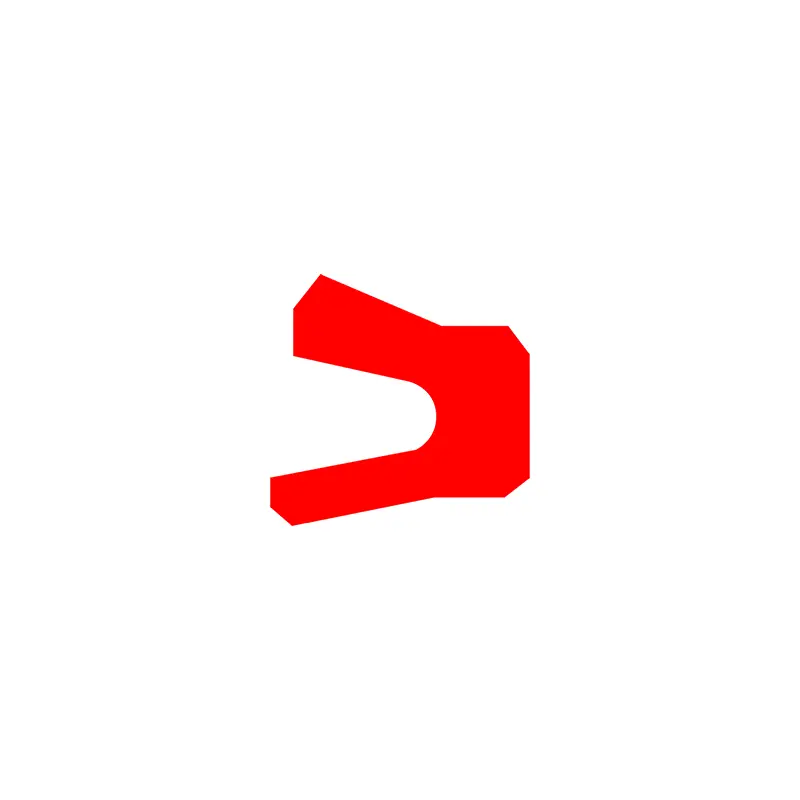

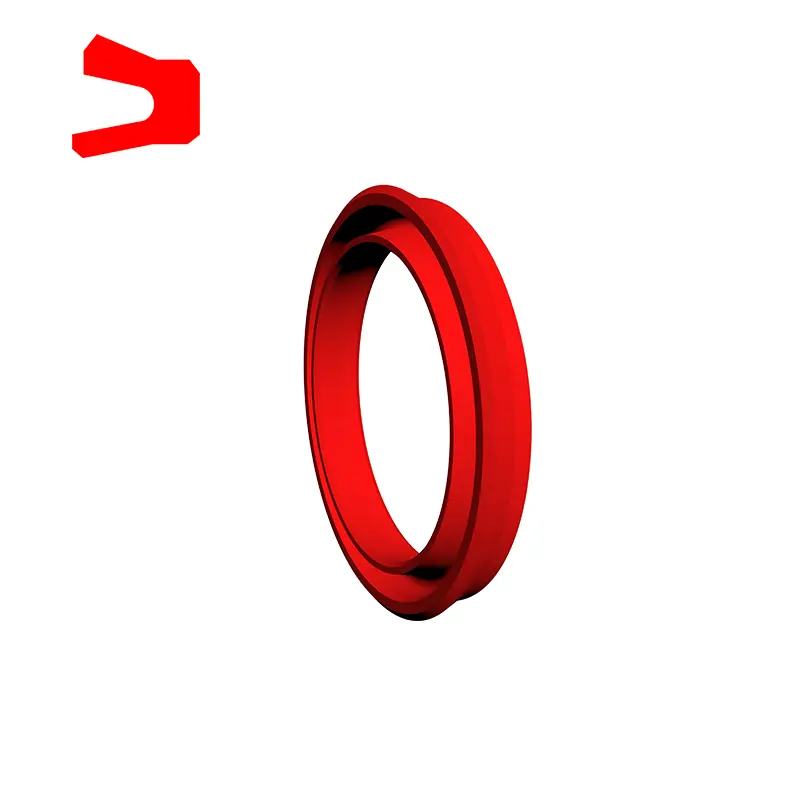

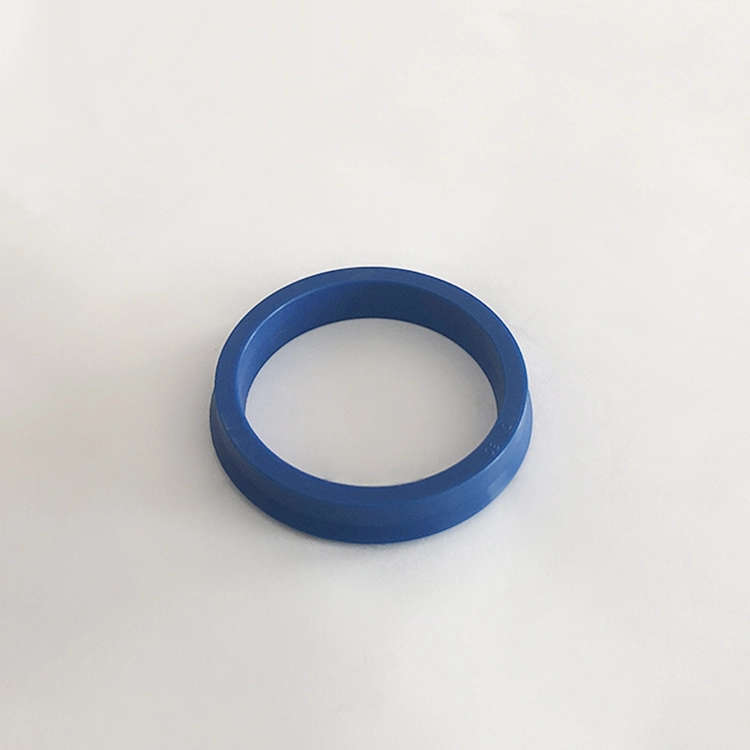

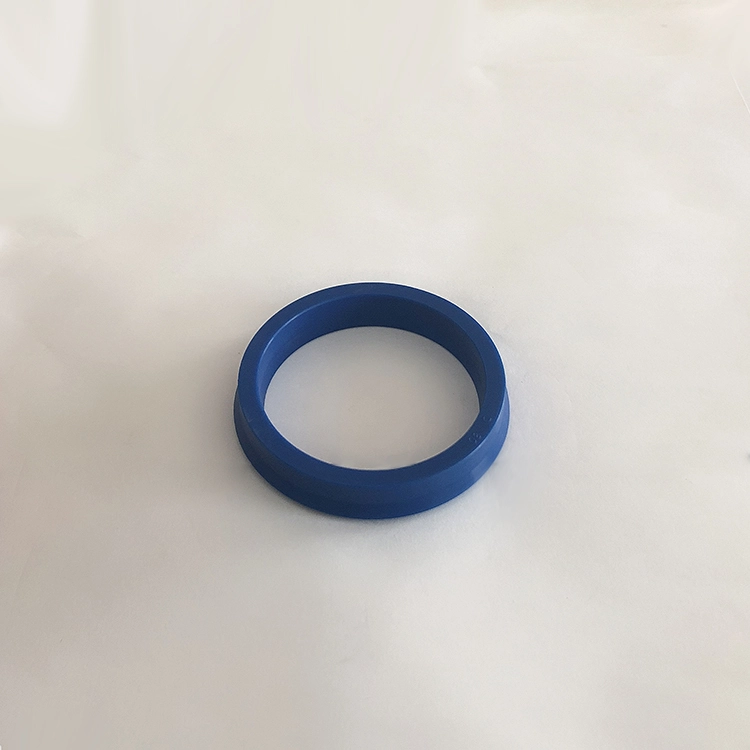

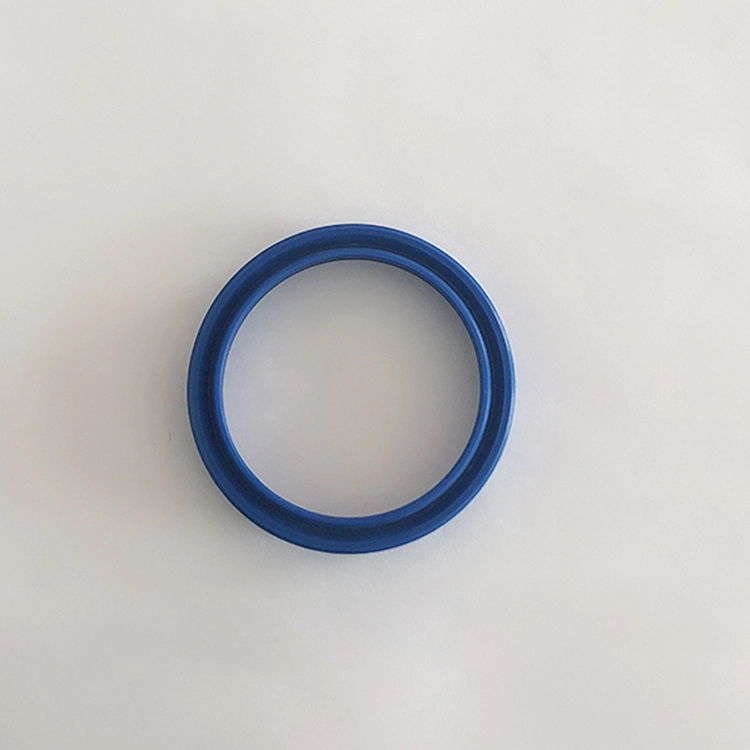

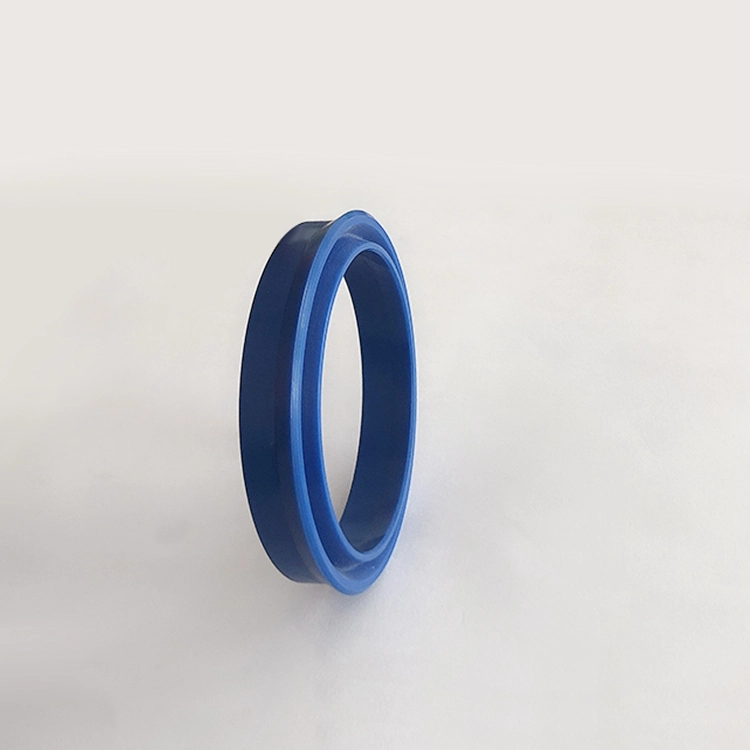

RCUP sızdırmazlık halkası, pistonda özel olarak kullanılan, hidrolik pistonlu hareket için uygun, tek yönlü sızdırmazlık için uygun, iyi sızdırmazlık performansı ile asimetrik bir contadır. Groove ISO5597 standardına uygundur. Şaft için YXD tipi sızdırmazlık halkası, pistonda özel olarak kullanılan, hidrolik pistonlu hareket için uygun, tek yönlü sızdırmazlık, iyi sızdırmazlık performansı ile kullanılır. 12 ~ 32MPA altında kullanıldığında, topukta bir tutma halkası gereklidir. Groove JB/ZQ4265-97 standardına uygundur. Özellikler:
1. ışık yükleri ve orta yükler için geçerlidir;
2. Hem yüksek basınçlı hem de düşük basınçlı sızdırmazlık için iyi sızdırmazlık performansı;
3. Daha geniş bir medya direncine sahip çeşitli malzemeler mevcuttur;
4. Basit yapı ve kolay kurulum ve bakım.
Ürün özellikleri ve uygulamaları:
Annelzeme Seçimi:
RC61, RC62
1. O-ringlerin malzemeleri: R01 Nitril Kauçuk (NBR), R02 flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: Standart Malzeme PTFE3, Diğer İsteğe Bağlı Malzemeler PTFE2, PTFE4, PU, vb.
TAMAM
1. Dikdörtgen halka eşleşen malzeme: R01 Nitril Kauçuk
2. Sızdırmazlık halkasının malzemesi: kompozit termoplastik malzeme.
RC63, RC64, SPG, RC66, AQ, AQF
1. O-ringlerin malzemeleri: R01 Nitril Kauçuk (NBR), R02 flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: Standart Malzeme PTFE3, Diğer İsteğe Bağlı Malzemeler PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Eşleşen Kauçuk Halka Malzemesi: R01 Nitril Kauçuk
2. Tutma halka malzemesi: naylon pa/polioksimetilen pom
3. Kılavuz Yüzük: Naylon PA/Polioksimetilen POM/Polytetrafloroetilen PTFE
GDKK, RC67
1. Mevcut Elastomer Malzemeleri: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemesi: Standart Malzeme PTFE3, Diğer İsteğe Bağlı Malzemeler PTFE2, PTFE4.
3. Halka Malzeme Tutma: POM/PA/PTFE, PTFE malzemesi, sıcaklık 100 dereceyi aştığında kullanılır.
RCEK
1. Pres halka malzemesi: politetrafloroetilen, nitril bez, flororubber bez, naylon, polioksimetilen
2. V-ring Malzemesi: Politetrafloroetilen, nitril kauçuk, nitril bez, flororubber, flororubber bez
3. Destek halka malzemesi: nitril bezi, flororubber bez, naylon, polioksimetilen, politetrafluoroetilen
RCKR, RPW
1. Eşleşen dikdörtgen halka malzemesi: RO1 Nitril Kauçuk (NBR)
2. Sızdırmazlık halka malzemesi: PU

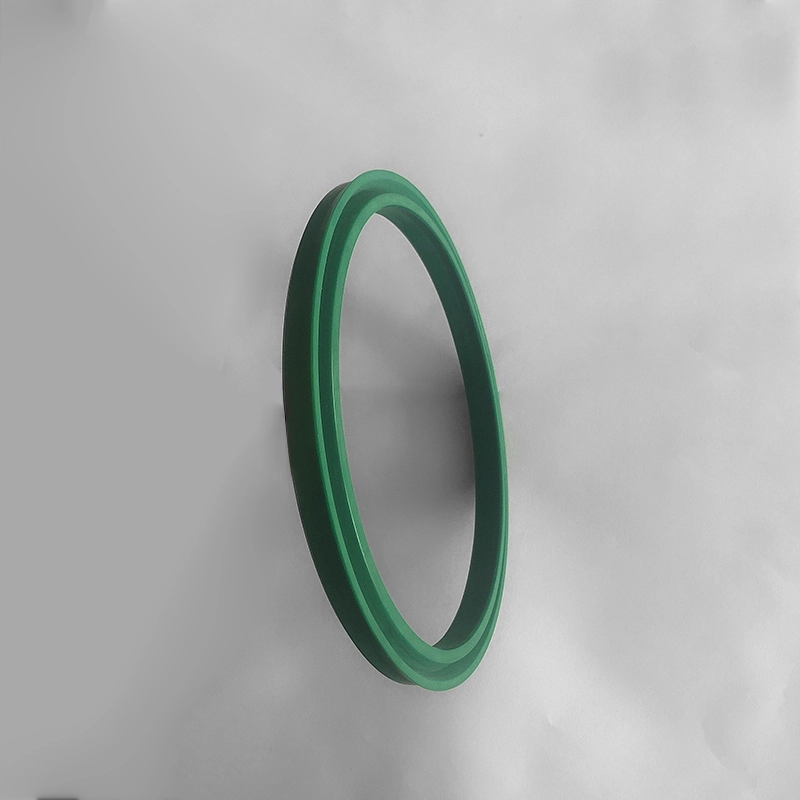

YXD
İsteğe bağlı nitril kauçuk (R01), flororubber (R02), poliüretan (PU) vb.
Sipariş örneği:

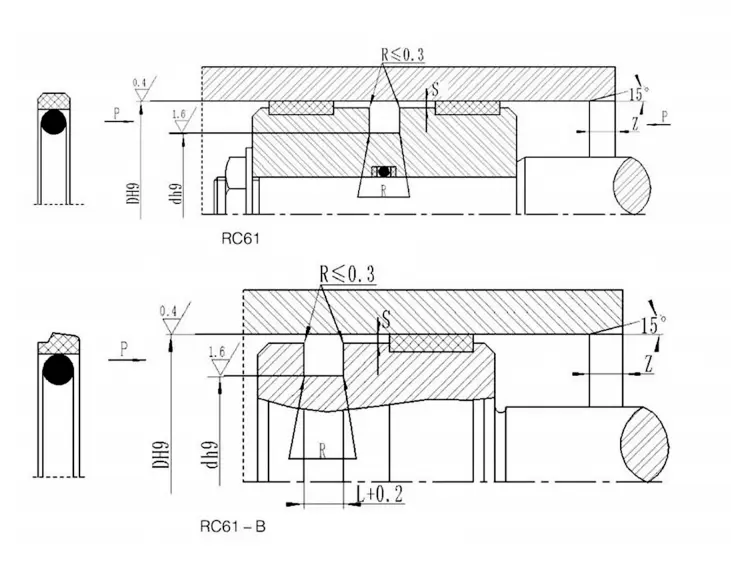

Sipariş Modeli RC61-40X29X4.2-PTFE3-R01 Sıralama Modeli RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD YÜZEY RC61-BOLE SEAL DXDX L-Malzeme Kodu

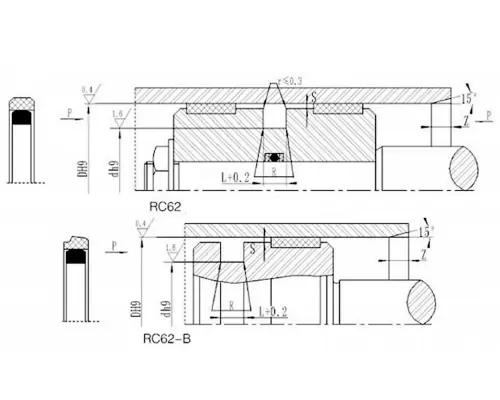

RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 Malzeme Kodu
Sipariş Modeli OK-80X59X8 Silindir Çapı X Groove Çapı X Groove genişliği
Sipariş modeli RC63-80-PTFE3-R01 veya SPGC-80-PTFE3-R01
RC63/SPGC-Model 80 silindirli çap D PTFE3-PTFE Malzeme Kodu R01-O-RECH Malzeme Kodu
Sipariş Modeli KDAS-80X60X22.4 Silindir Çapı X Groove Çapı X Groove genişliği (L)
Sipariş Modeli TPM-80X60X22.4 Silindir Çapı X Groove Çapı X Groove genişliği (L)
Sipariş örneği: GDKK-80*62*43*22.5-r01
Sipariş Modeli RC64-80-PTFE3-R01
RC64-Model 80 silindirli çap D PTFE3-PTFE Malzeme Kodu R01-O-RING Malzeme Kodu
Sipariş Örneği: SPG-D*D*L-PTFE3-R01 (dış çap*iç çap*oluk genişliği) PTFE3, R01-Malzemeli Kod
RC66
Sipariş Modeli RC67-100X85X12.5-PTFE3-R01 veya SPGW-100x85x12.5-PTFE3 -r01
Model silindiri çapı X Groove Alt Çapı X Groove Genişliği PTFE3 Modifiye PTFE Malzeme Kodu R01 Elastomer Malzeme Kodu
RCEK
| model | Annelzeme | Uygulanabilir aralık | Sızlananne |
| RCEK-A | V-Ring: NBR kumaş, basınç halkası, destek halkası: NBR kumaş/PA/POM/PTFE | Normal sıcaklık, yüksek basınç | İyi |
| RCEK-B | V-Ring: FKM bezi, basınç halkası, destek halkası: FKM kumaş/PTFE | Yüksek sıcaklık, yüksek basınç | İyi |
| RCEK-C | V-Ring: NBR, Basınç Halkası, Destek Halkası: NBR Kumaş/PA/POM/PTFE | Normal sıcaklık, orta ve düşük basınç | Harika |
| RCEK-D | V-Ring: FKM, Basınç Halkası, Destek Halkası: FKM kumaş/PTFE | Yüksek sıcaklık, orta ve düşük basınç | Harika |
| RCEK-E | V-Ring: NBR ve NBR Kumaş Kombinasyonu, Basınç Halkası, Destek Halkası: NBR Bez/PA/POM/PTFE | Normal sıcaklık, orta ve yüksek basınç | Harika |
| RCEK-F | V-Ring: FKM ve FKM kumaş kombinasyonu, basınç halkası, destek halkası: FKM bezi/PTFE | Yüksek sıcaklık, orta ve yüksek basınç | Adil |
| RCEK-G | V-Ring, Basınç Halkası, Destek Halkası: PTFE1/PTFE2/PTFE3/PTFE4 | Yüksek sıcaklık ve yüksek basınçlı korozif ortam | Harika |
| RCEK-H | V-Ring: PU, Basınç Halkası, Destek Halkası: PU/PA/POM/PTFE | Normal sıcaklık, orta ve yüksek basınç | Sızlananne |
| Sipariş Modeli RCEK-A-120 × 95X25.3 Model Silindir Çapı X Groove Alt Çapı X Groove genişliği | |||

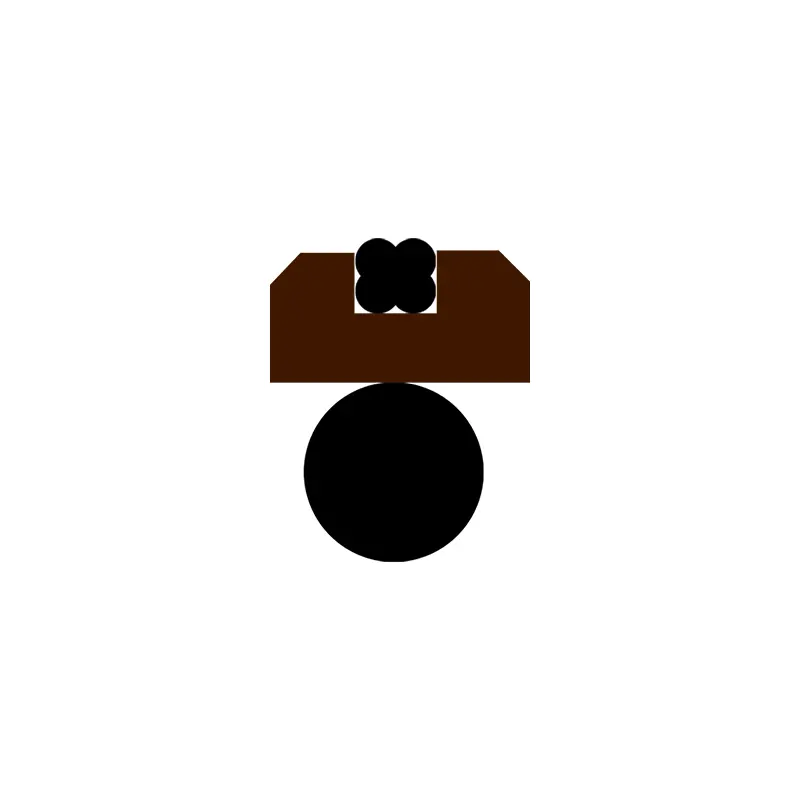

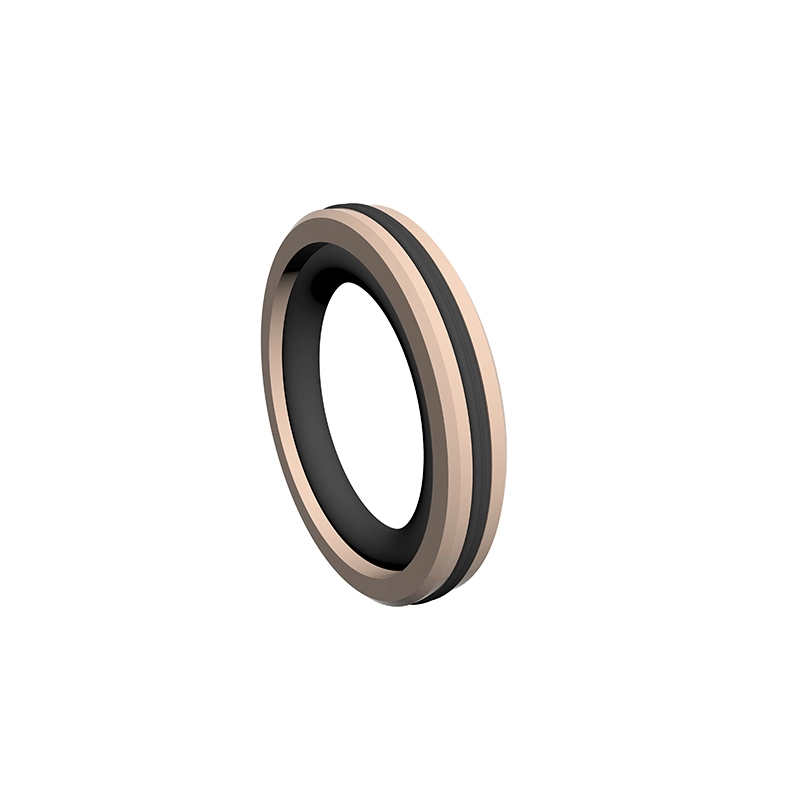

AQ
AQF
RCKR
RPW
TDA

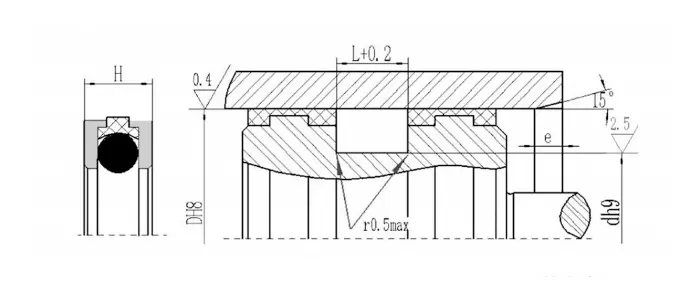

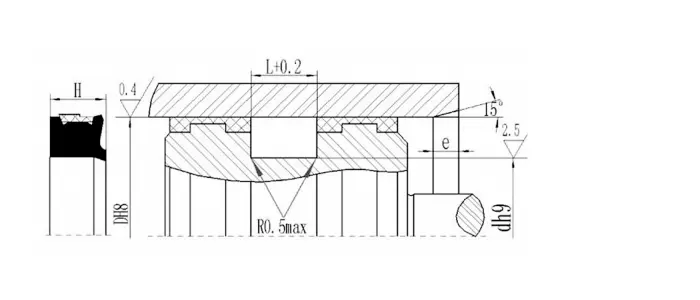

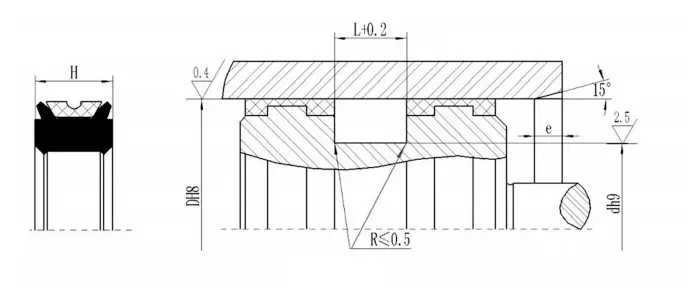

Pah uzunluğu
| Silindir çapı aralığı | Pah uzunluk e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
RCUP
Sipariş Örneği: Sipariş Modeli RCUP D63 × 48 × 10 Silindir Çapı × Groove Çapı × Conta Yüksekliği
YXD
Sipariş Modeli YXD63 × 51 × 14-R01 Silindir Çapı × Groove Çapı × Conta Yüksek Mülkü Kodu
Özellikler:

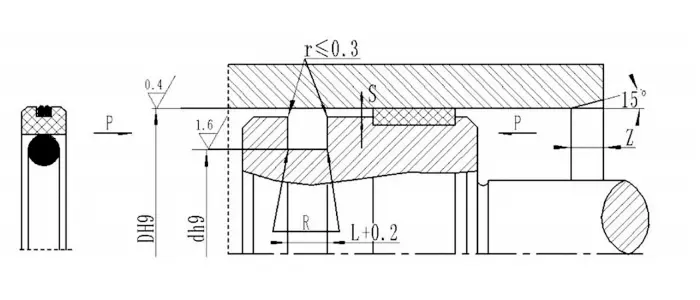

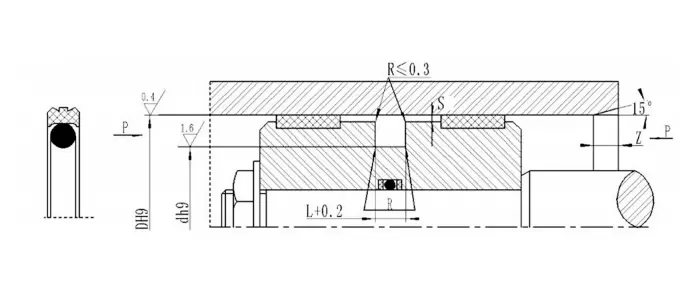

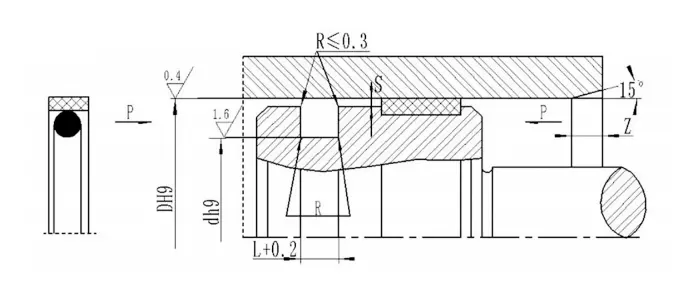

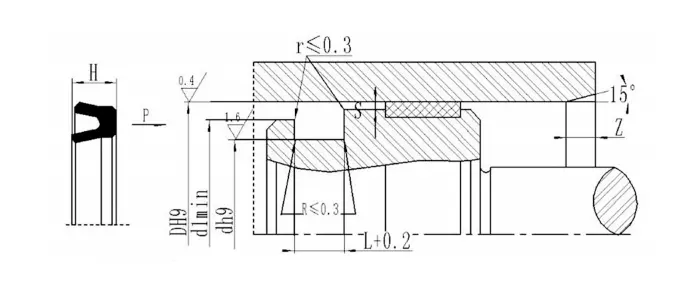

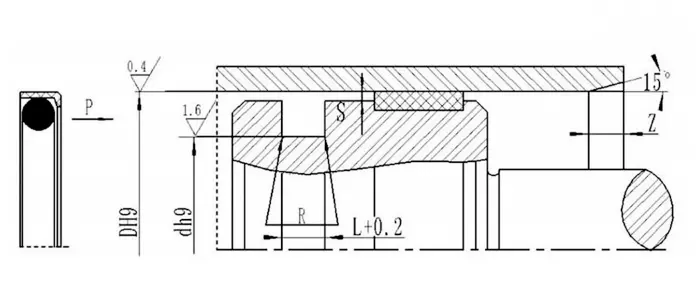

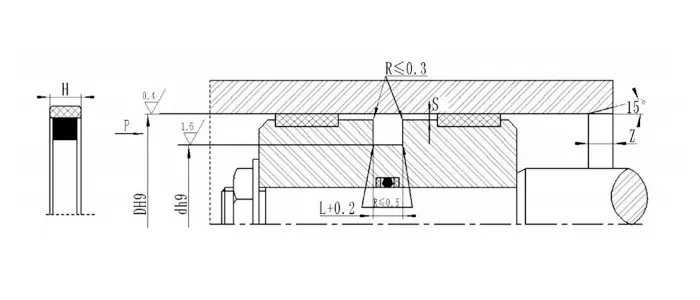

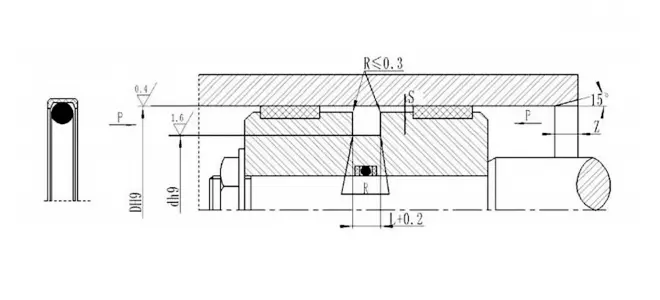

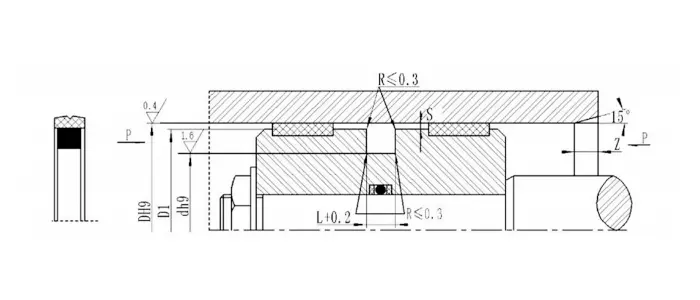

RC61| Diyafram aralığı D H9 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Radyal temizleme Smax | Yuvarlak köşeler Rmax |
Pah Zimin |
O-ring teli çapı | |||
| Standart tip | Hafif yük | Ağır yük | 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-244.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Not: 1. Delik çapı ≤30mm için açık oluğun kullanılması önerilir. | |||||||||
| 2. Basınç> 40MPa için, conta kök alanı SAX H8/F8 uyum toleransını kullanır | |||||||||

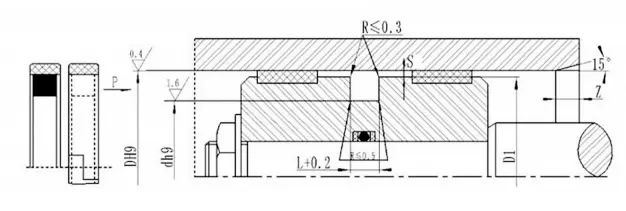

| Diyafram aralığı D H9 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Radyal temizleme Smax | Yuvarlak köşeler Rmax |
Pah Zimin |
|
| 0-20mpa | 20 ~ 40MPA | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Not: 1. Delik çapı ≤ 30mm için açık oluğun kullanılması önerilir. | ||||||
| 2. Basınç> 40MPa için, conta kök alanı S maks H8/F8 uyum toleransını kullanır. | ||||||
| model | Dh9 | DH9 | L+0.2 | D1 | model | Dh9 | DH9 | L+0.2 | D1 | model | Dh9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| Tamam-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | Tamam-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| Tamam-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| Tamam-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| Tamam-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

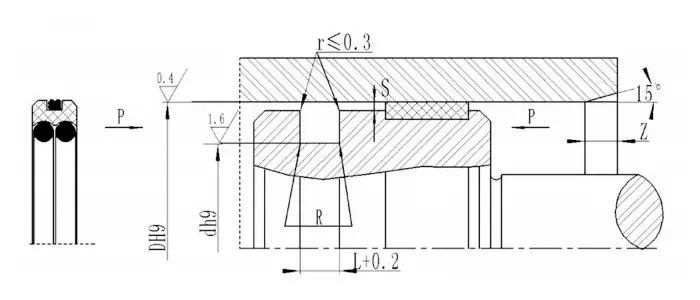

| Diyafram aralığı D H9 |
Oluk çapı D H9 | Oluk genişliği L+0.2 |
Radyal temizlik Sannex |
Yuvarlak köşeler Rmax |
Pah Zmin |
O-ring teli çapı dO |
|
| Hidrolik | Pnömatik ve hidrolik düşük sürtünme | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-155.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

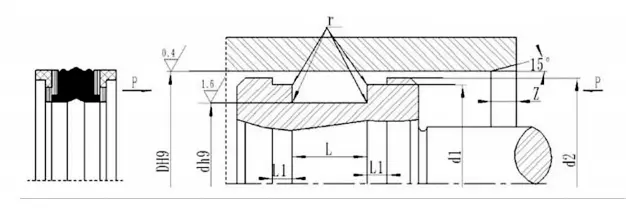

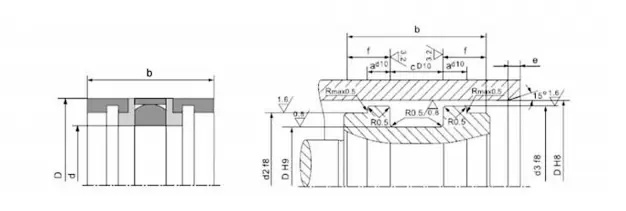

| model | boyut | model | boyut | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Ürün numarası | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| Gdk-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| Diyafram aralığı D H9 |
Oluk çapı DH9 |
Oluk genişliği L+0.2 |
Yuvarlak köşeler Rmax |
Radyal temizlik Smax |
Pah Zimin |
O-ring teli çapı dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Not: Silindir çapı ≤30mm için açık oluk önerilir. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Sipariş Örneği: RC66-D*D*L-PTFE3-R01 (dış çap*iç çap*oluk genişliği) PTFE3, R01- Malzeme Kodu | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Not: Boyutlar bu tabloda listelenmez, lütfen bizimle iletişime geçin. | ||||||||||||||||||
| Dh9 | D H9 | L+0.2 | Z | R |
|
Dh9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Özellikler ve boyutlar | ||||||||||
| Silindir çapı | Alt çap | Taban çapı | Genişlik | Kılavuz Min |
|
Silindir çapı | Alt çap | Taban çapı | Genişlik | Kılavuz Min |
| Dh9 | D H9 | D 1 | L | Z | Dh9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Sipariş Örneği AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01 Maddi Kod | ||||||||||||||||
| Ürün numarası | D | d | L+0.2 | RAnnex |
|
Ürün numarası | D | d | L+0.2 | RAnnex |
|
Ürün numarası | D | d | L+0.2 | RAnnex |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Sipariş Örneği AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 Malzeme Kodu | ||||||||||||||||
| Ürün numarası |
D H9 |
d H9 |
L+0.2 | RAnnex |
|
Ürün numarası |
D H9 |
d H9 |
L+0.2 | RAnnex |
|
Ürün numarası |
D H9 |
d H9 |
L+0.2 | RAnnex |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Diyafram aralığı D H9 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Radyal temizleme Smax | Yuvarlak köşeler Rmax |
Pah Z |
O-ring teli çapı | |||
| Standart tip RPW |
Hafif yük RPW-Q |
Ağır yük RPW-Z |
0 ~ 20MPA | 20-40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-244.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Not: 1. Delik çapı ≤ 30mm için açık oluğun kullanılması önerilir. | |||||||||
| 2. Basınç> 40MPa için, conta kök alanı H8/F8 uyum toleransını kullanır. | |||||||||
|
|
|||||||||||||
| Sipariş numarası | Dh8 | DH9 | L+0.2 |
|
Sipariş numarası | Dh8 | DH9 | L+0.2 |
|
Sipariş numarası | Dh8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Not: Gerekli özellikler bu tabloda değilse, lütfen bizimle iletişime geçin. | |||||||||||||
| Kurulum boyutları |
|
|
|
|
|
|
|
|
|
|
|
Pah uzunluğu | |||||
| Silindir çapıDH8 | Oluk alt çapıdh9 | Yuva genişliği L+0.2 | Mühür yüksekliği H |
|
|
Silindir çapı aralığı | Pah uzunluğu e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Sipariş numarası | Dh8 | DH9 | L+0.2 |
|
Sipariş numarası | Dh8 | DH9 | L+0.2 |
|
Sipariş numarası | Dh8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Not: Gerekli özellikler bu tabloda değil, aynı zamanda üretilebilir. Lütfen bizimle iletişime geçin. | |||||||||||||||||

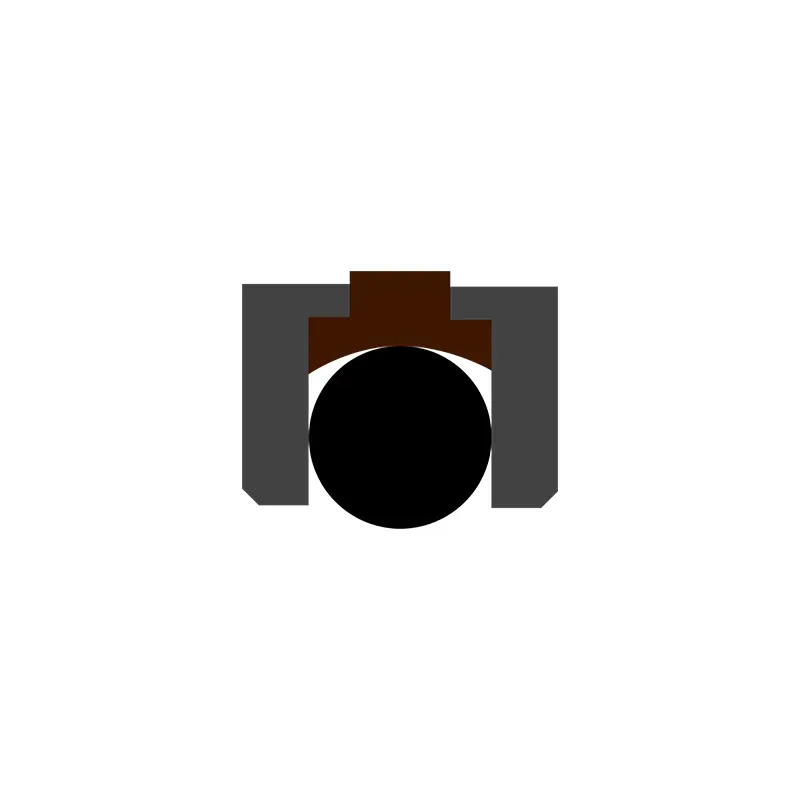

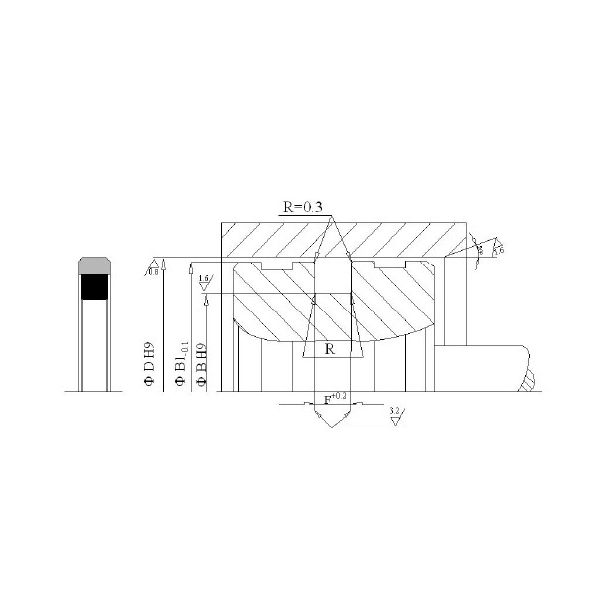

| Kurulum boyutları |
|
|
|
|
|
|
Pah uzunluğu | |||||||
|
|
|
|
|
Silindir çapı aralığı | Pah uzunluğu e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Silindir çapı Dh8 | Oluk alt çapı DH9 | Yuva genişliği L+0.2 | Mühür yüksekliği H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Sipariş numarası | D H8 | D H9 | L+0.2 |
|
Sipariş numarası | D H8 | D H9 | L+0.2 |
|
Sipariş numarası | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Not: Gerekli özellikler bu tabloda değil, aynı zamanda üretilebilir. Lütfen bizimle iletişime geçin. Mevcut maksimum ürün 1600mm'dir. | ||||||||||||||
| Ekstrüzyon boşluğu |
|
|
|
|
|
|
|
|
|
|
|
||
| Basınç mpa | Ekstrüzyon boşluğu smax |
|
|
|
|||||||||
| Silindir çapı D≤60mm | Silindir çapı D> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Boyut Grafiği | |||||||||||||
| Ürün numarası | D | d | H | L | D1 |
|
Ürün numarası | D | d | H | L | D1 | |

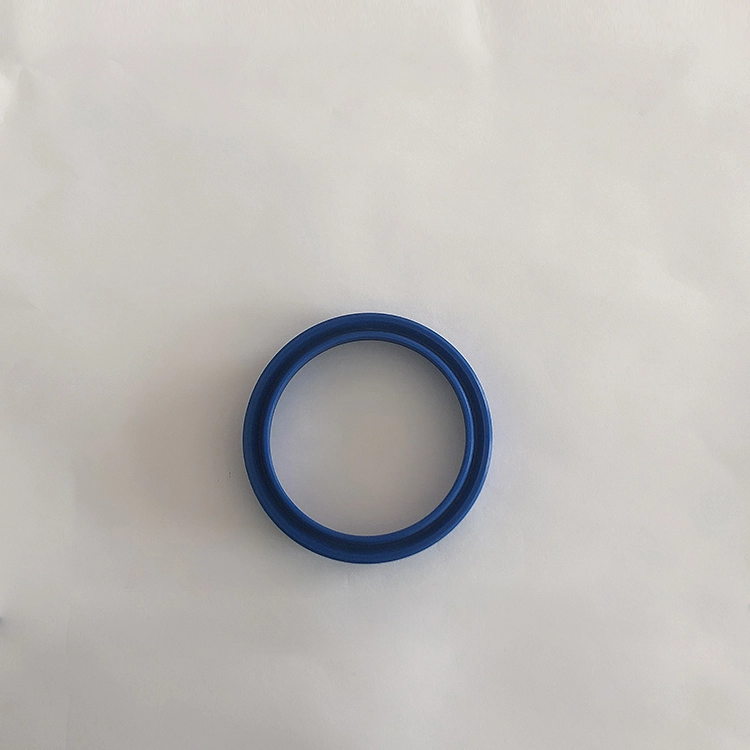

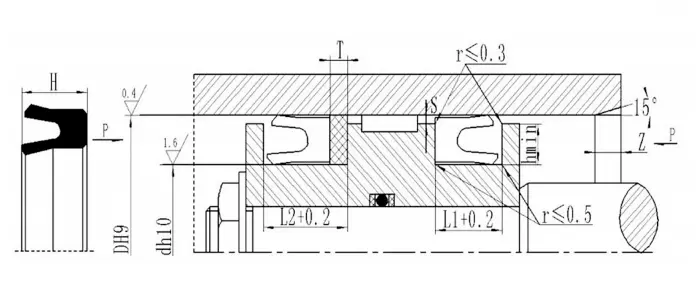

| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Ürün numarası | D | d | H | L1 | L2 | T |
|
Ürün numarası | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Adres
No.1 Ruichen Road, Dongliuting Endüstri Parkı, Chengyang Bölgesi, Qingdao City, Shandong Eyaleti, Çin
tel
e-posta
