Pistonlar ve piston çubukları için hidrolik contalar

Pistonlar ve piston çubukları için hidrolik contalar, Ruichen Seals'ın size sağlayabileceği hidrolik mühür serilerinden biridir. Ar -Ge ve üretim yeteneklerimiz zaman ve pratik uygulamalarla test edilmiştir. Ürün serisindeki alt bölümlere sahip modeller zengin ve çeşitlidir, farklı çalışma koşulları ve senaryolar için daha hedefli çözümler sunar.

Talep Gönder

Ürün Açıklaması

Pistonlar ve piston çubukları için hidrolik contalar, bir hidrolik contalar sınıfı için birleşik bir isimdir, ancak aslında birçok farklı modeli alt bölümlere ayırdık ve farklı modellerin özellikleri ve odağı da farklı olacaktır. Profesyonel bir üretici olarak, sizi tanıtmaktan çok mutluyuz. Tabii ki, başka özelleştirilmiş ihtiyaçlarınız varsa, daha derin bir anlayış için bizimle iletişime geçebilirsiniz.

BM tipi conta, yürüyüş makinelerinde, hafif endüstriyel makinelerde, tarım makineleri, vinçler, otomobiller, orman makineleri, madencilik makineleri vb.

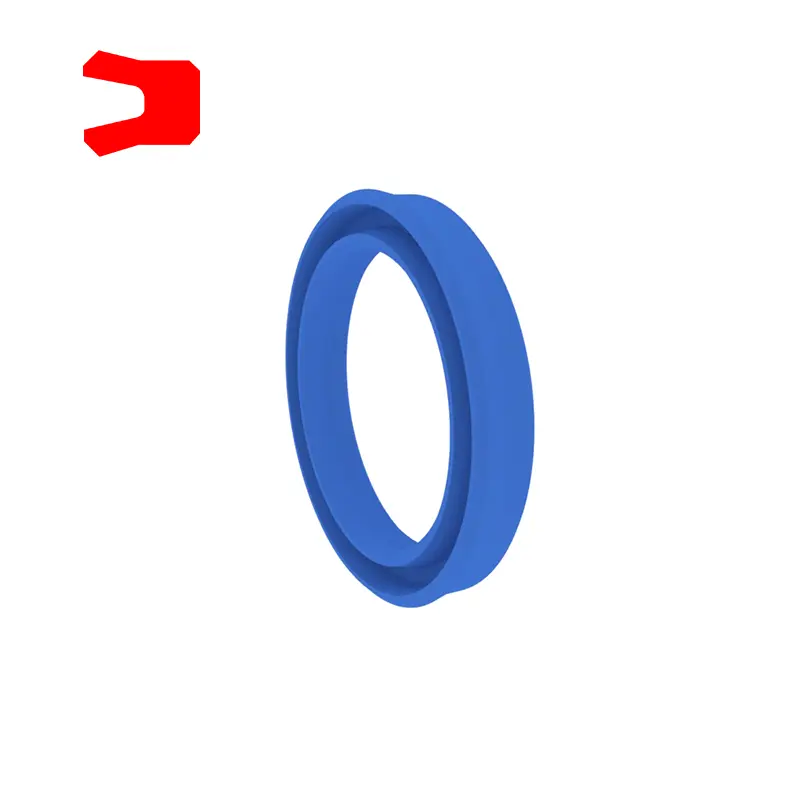

UHS tipi conta, hem delik hem de şaftlar için simetrik bir contadır, entegre oluğa monte edilebilen daha küçük bir kesit. 16 ~ 32MPA'nın altında kullanıldığında kökte bir tutma halkası gereklidir.

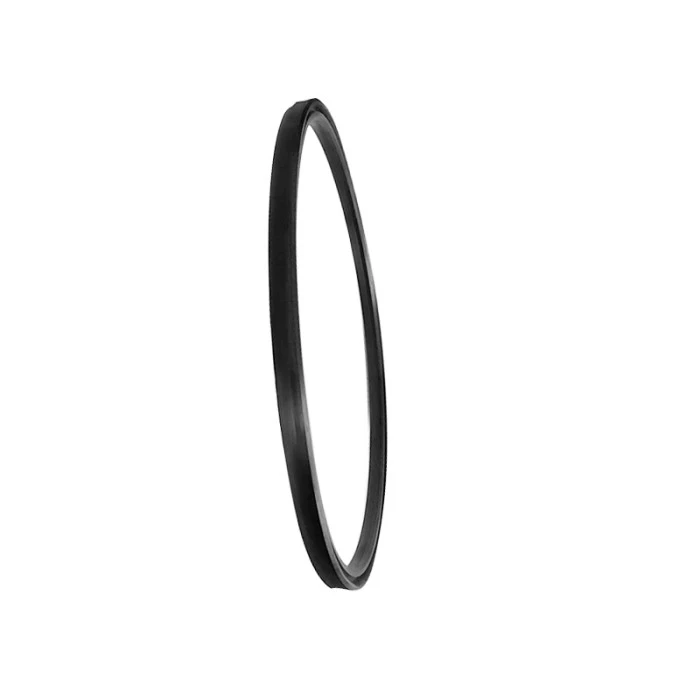

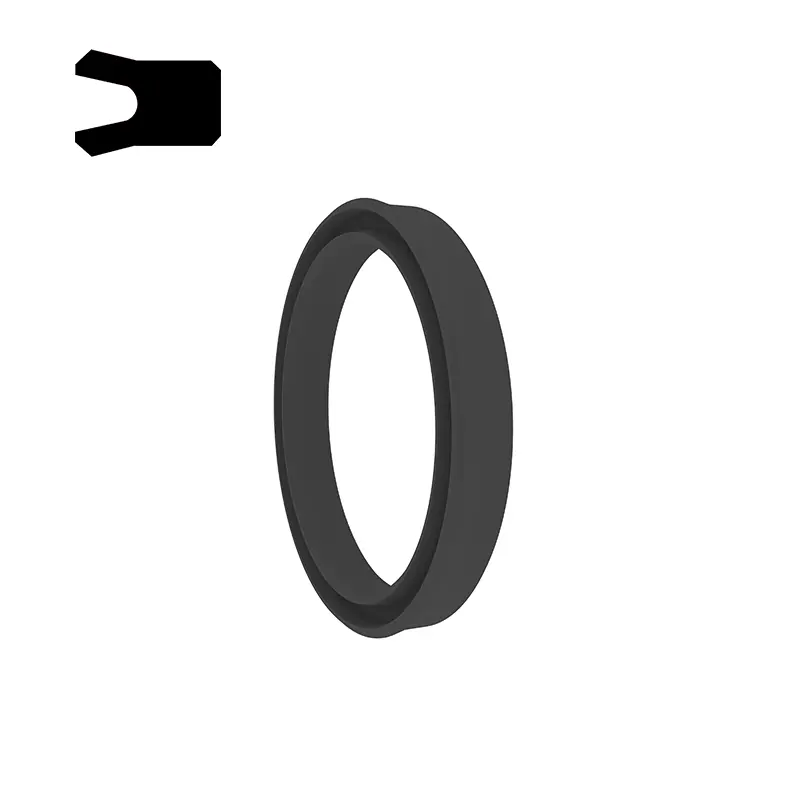

RCBKY tipi conta, iyi dinamik ve statik sızdırmazlık performansı ile hem delikler hem de şaftlar için simetrik bir contadır. Esas olarak büyük çaplı sızdırmazlık için kullanılır ve malzeme nitril kauçuktur (NBR).

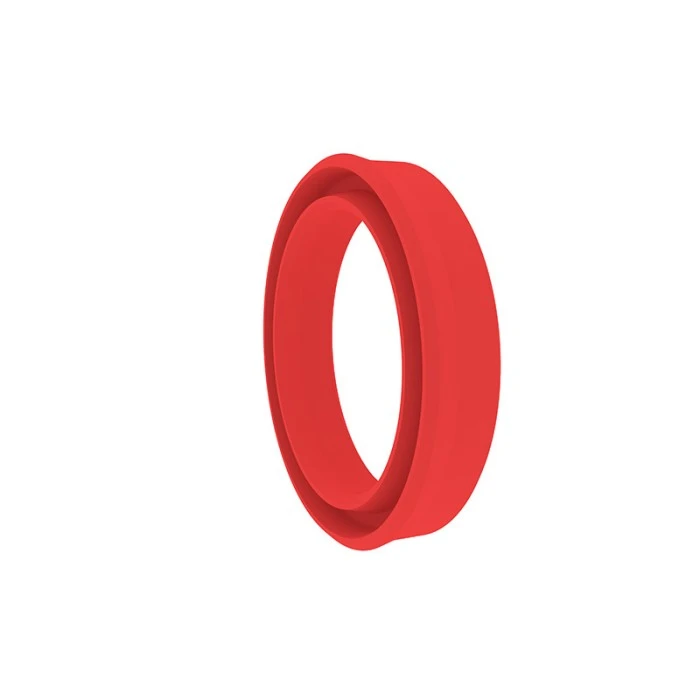

Ba tipi conta, esas olarak pistonları, piston çubuklarını, dövme makinelerini ve yürüme ekipmanları için hidrolik ekipmanları kapatmak için kullanılan hem delik hem de şaftlar için simetrik bir contadır. Özellikler:

1. Titreşim yüklerine ve basınç zirvelerine duyarsız

2. iyi dışlama karşıtı yeteneği

3. Yük ve düşük sıcaklıkta daha iyi sızdırmazlık

Sert çalışma koşulları için uygun

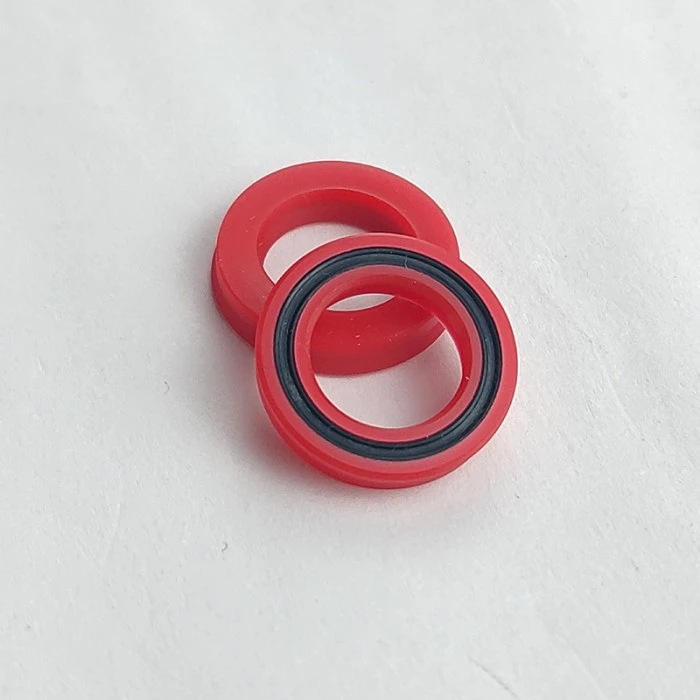

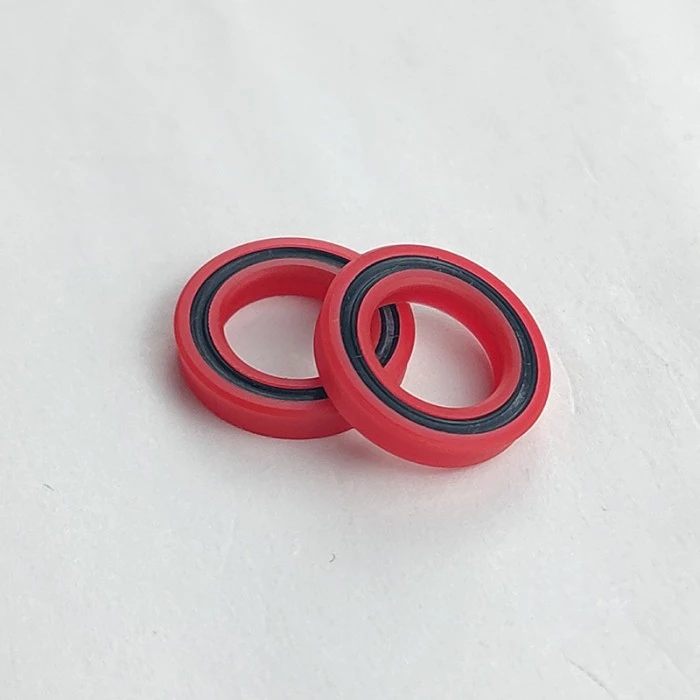

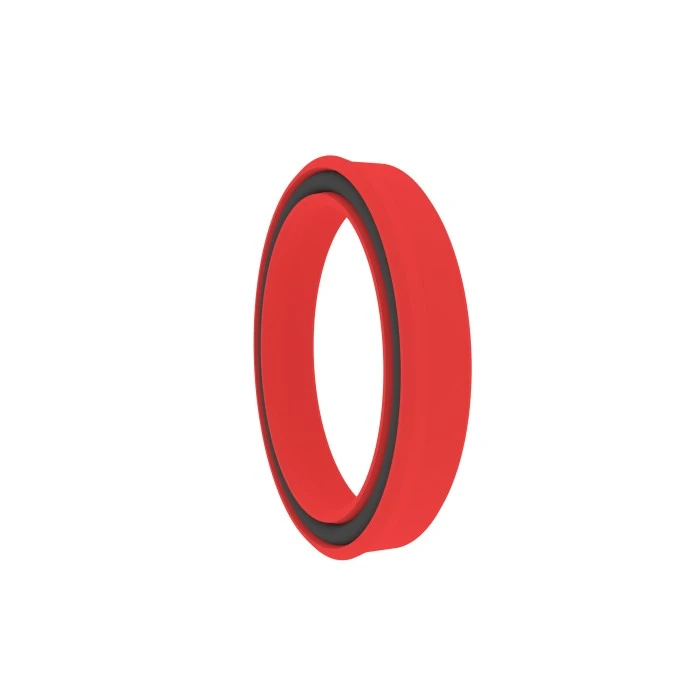

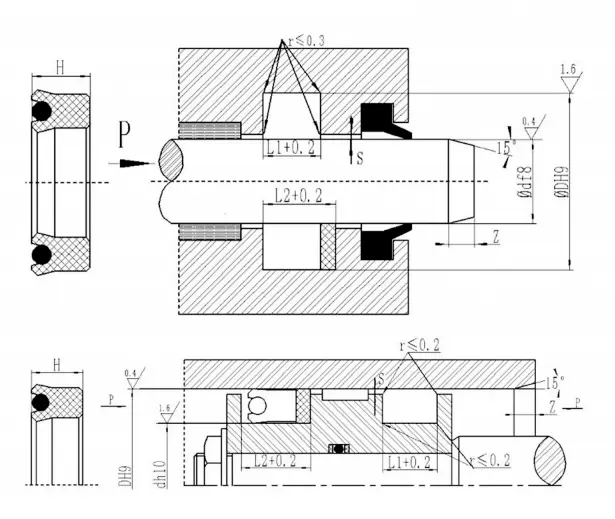

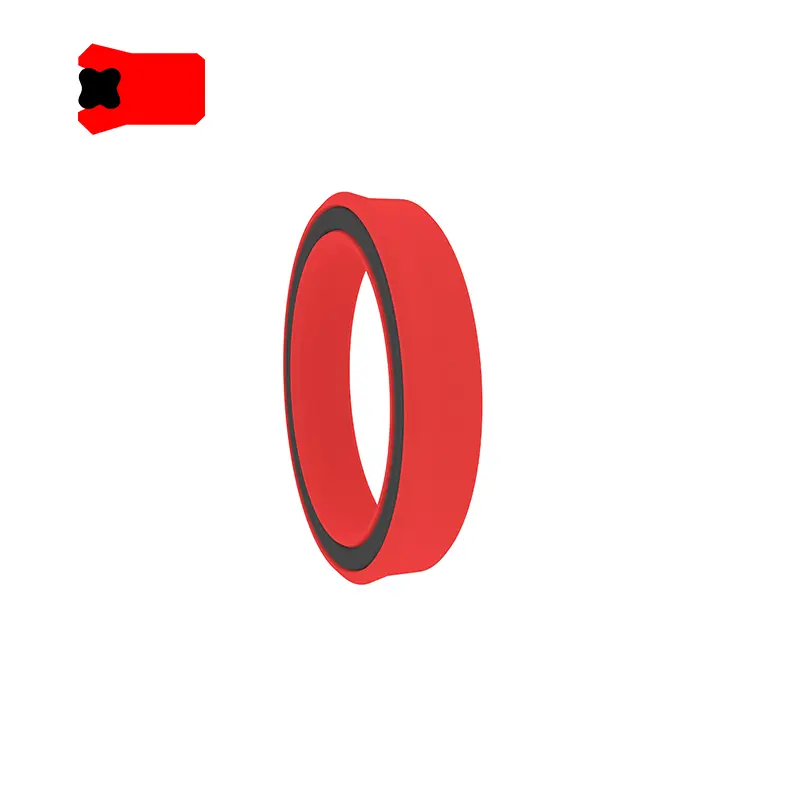

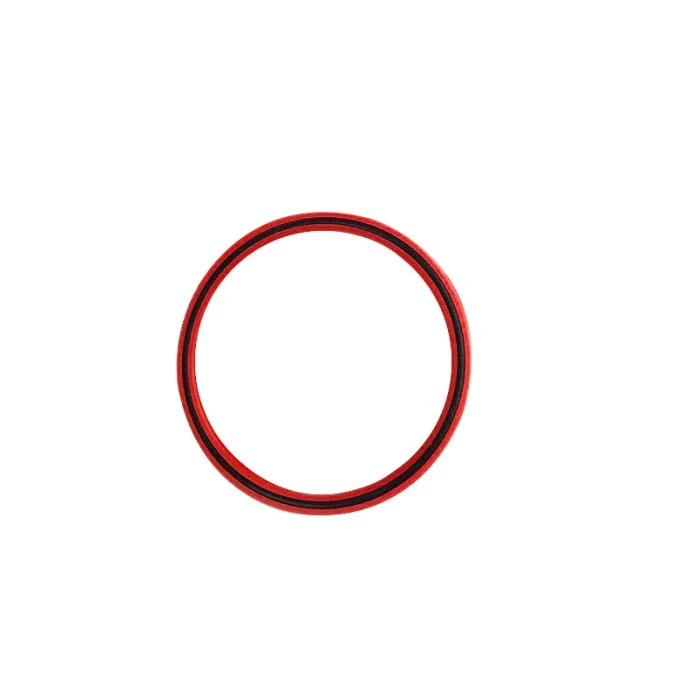

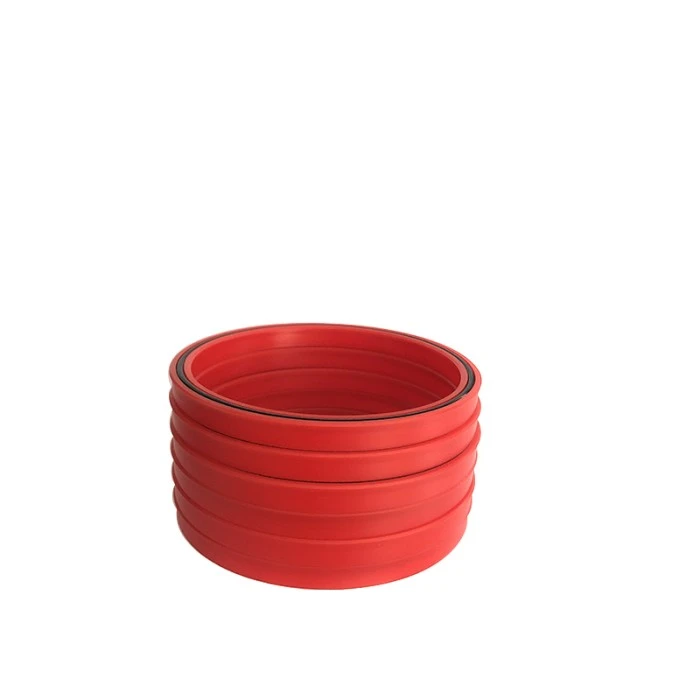

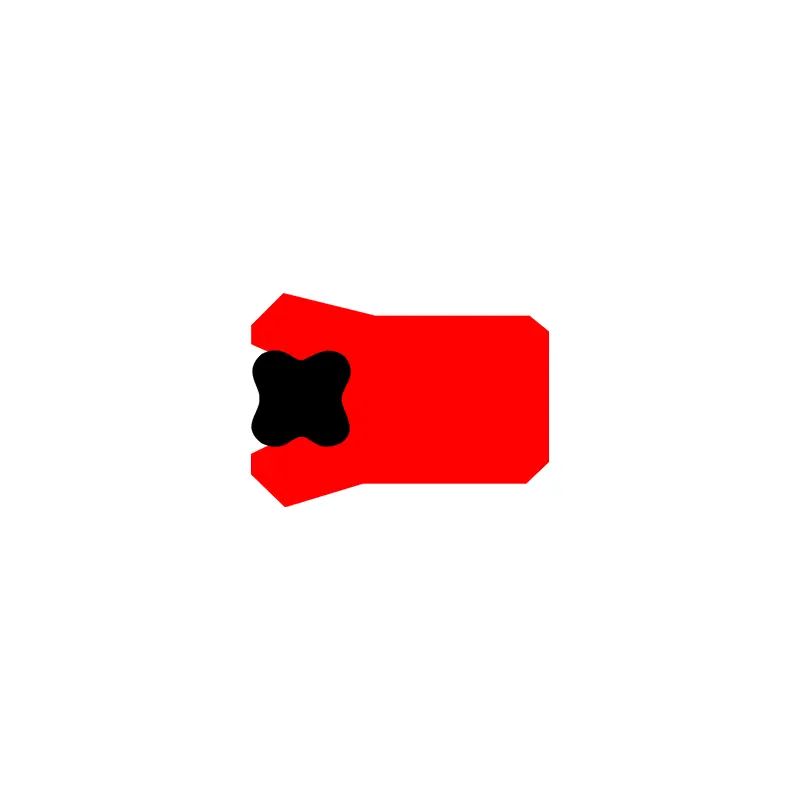

Vad Seal hem delik hem de şaft için simetrik bir contadır. Dudak contasının daha da geliştirilmesinin sonucudur. Yıldız halkası radyal bir kuvvet rolü oynar ve sızdırmazlık dudağının aşınmasını telafi eder. Sistem basıncı, sıkıştırılmış ve deforme olmuş yıldız halkasından sızdırmazlık dudağına iletilir, böylece yüksek ve düşük basınçlı sızdırmazlık performansı mükemmeldir. Yürüme ekipmanı için esas olarak sütunlar, piston çubukları, dövme makineleri ve hidrolik ekipmanları sızdırmaz hale getirmek için kullanılır. Malzeme: Poliüretan Malzeme (PU) + Nitril Kauçuk (NBR), Özellikler:

1. Titreşim yüküne ve basınç zirvesine duyarsız

2. iyi dışlama karşıtı yeteneği

3. Yük ve düşük sıcaklıkta daha iyi sızdırmazlık

4. Sert çalışma koşulları için uygun

5. Uzun Yaşam.

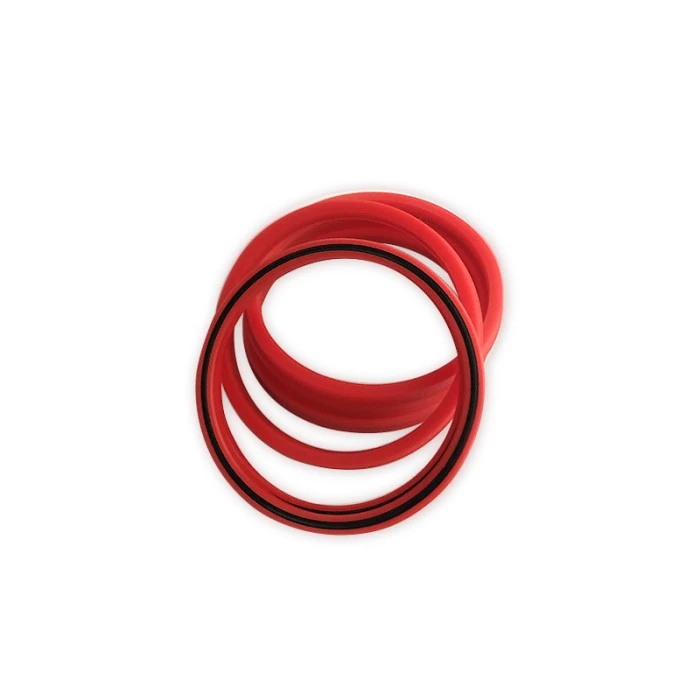

Ki-A tipi conta hem delik hem de şaft için simetrik bir conta, esas olarak mühendislik makinelerinde, endüstriyel araçlarda, damperli kamyonlarda, tarım makineleri, vinç, enjeksiyon kalıplama makineleri, teleskopik silindirler, direksiyon hidrolik silindirler vb.

1. Mükemmel dinamik ve statik sızdırmazlık performansı

2. Kompakt yapı, oluk zemini daha yüksek yüzey pürüzlülüğüne izin verir

3. Boşluğun sınırlı radyal boyut alanı için tasarım

Ürün özellikleri ve uygulamaları:

Malzeme Seçimi:

Standart Malzeme: Poliüretan Malzeme PU Diğer İsteğe Bağlı Malzemeler: Nitril Kauçuk R01, Flororubber R02 (Lütfen şirketimize danışın)

Uhs

Standart Malzeme: Nitril Kauçuk R01 Diğer İsteğe Bağlı Malzemeler: Poliüretan Malzeme PU, Flororubber R02

Poliüretan Malzeme PU + Nitril Kauçuk R01

Sipariş örneği:

Sipariş Örneği: Delik Şaftı Evrensel Conta UN50 × 65 × 10PU (DXDXH) + Malzeme Kodu

Sipariş Örneği: Delik Şaftı Evrensel Conta UHS50 × 60x6 R01 (DXD × H) + Malzeme Kodu

Rcbky

Sipariş örneği: BA50 × 60 × 10 (D × D × H)

A-A'ya

Özellikler ve boyutlar:

Uhs

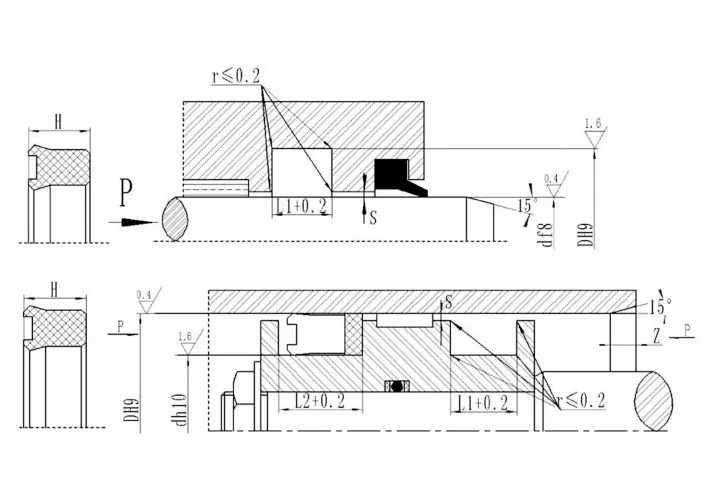

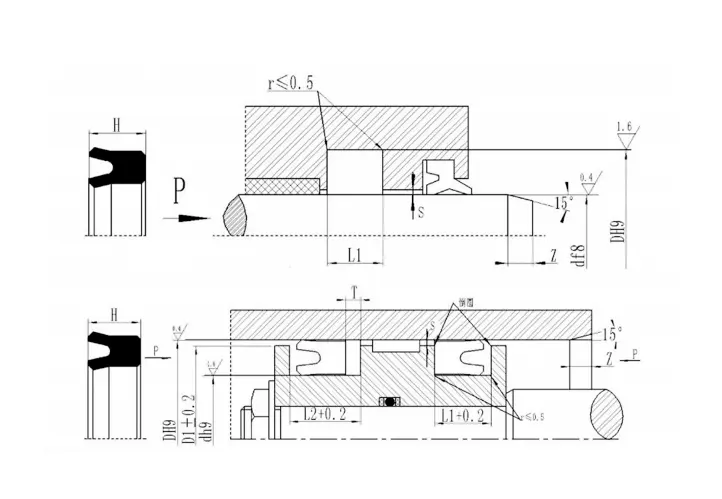

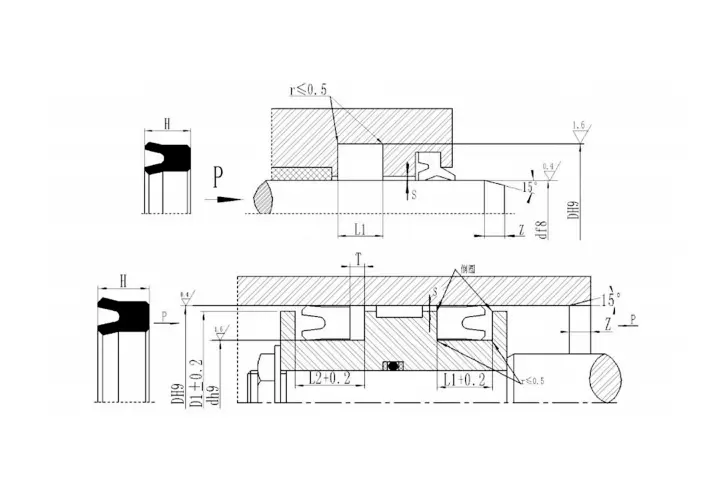

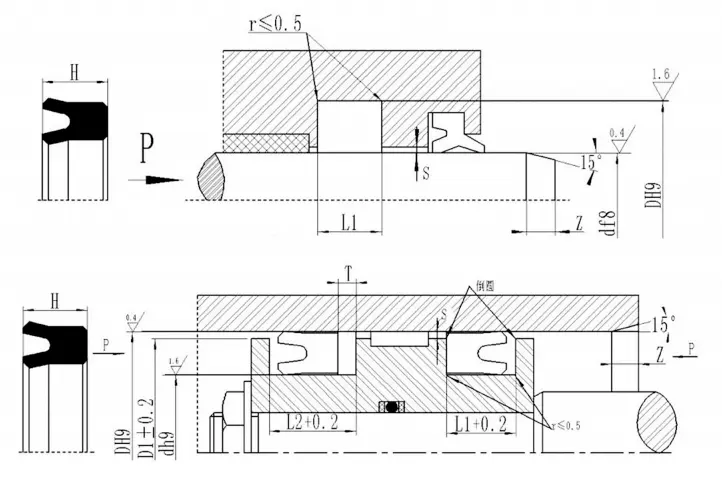

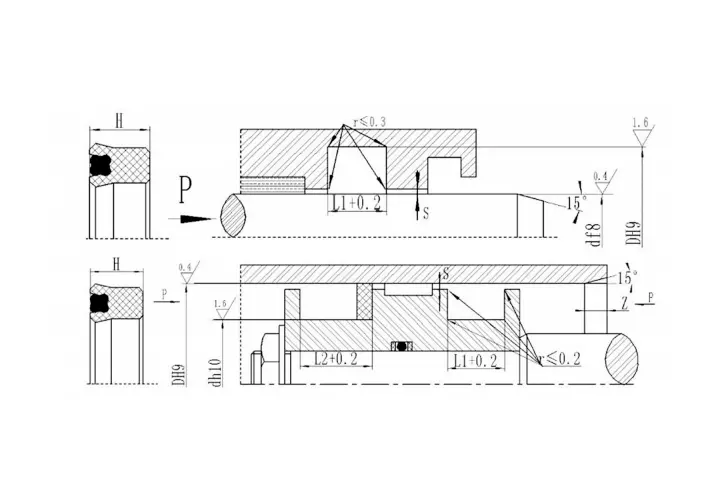

Özellikler ve oluk boyutları
Ürün numarası	d	D	H	L1	L2	T	Ürün numarası	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-122.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-25.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-253.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835.55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Standart Boyut Tablosu Sipariş Örneği: RCBKY 800 × 770 × 18 (D × D × H)
Ürün numarası	D	d	H	İTİBAREN	L1	L2	Zimin
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
Rcbky28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
Rcbky30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Standart Boyut Tablosu
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Standart Boyut Tablo Siparişi Örnek: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Not: Turnlu contalar bu tablo ile sınırlı değildir ve herhangi bir boyutta sağlanabilir.

A-A'ya

Spesifikasyon Siparişi Örnek: Ki-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10

Hydraulic Seals For Pistons And Piston Rods
