Hidrolik toz contaları, Ruichen Seals'ın üretebileceği sızdırmazlık ürünlerinden biridir. Bu tür ürünlerde farklı modeller hakkında bilgi edinebilir ve ayrıca yapısal kombinasyonlar yapabilirsiniz. Gerekirse, yardım veya özelleştirilmiş çözümler için bizimle iletişime geçebilir veya örnek bir kitap elde etmek için bizimle iletişime geçebilirsiniz.

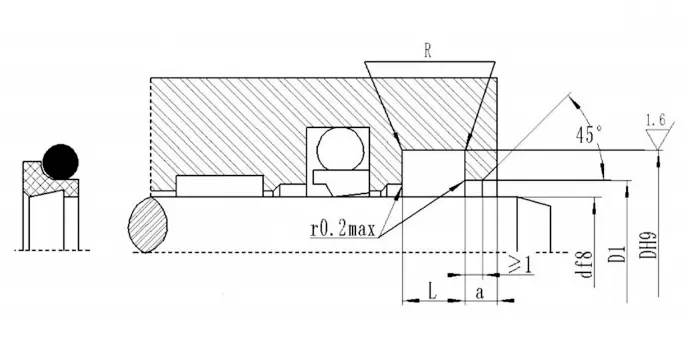

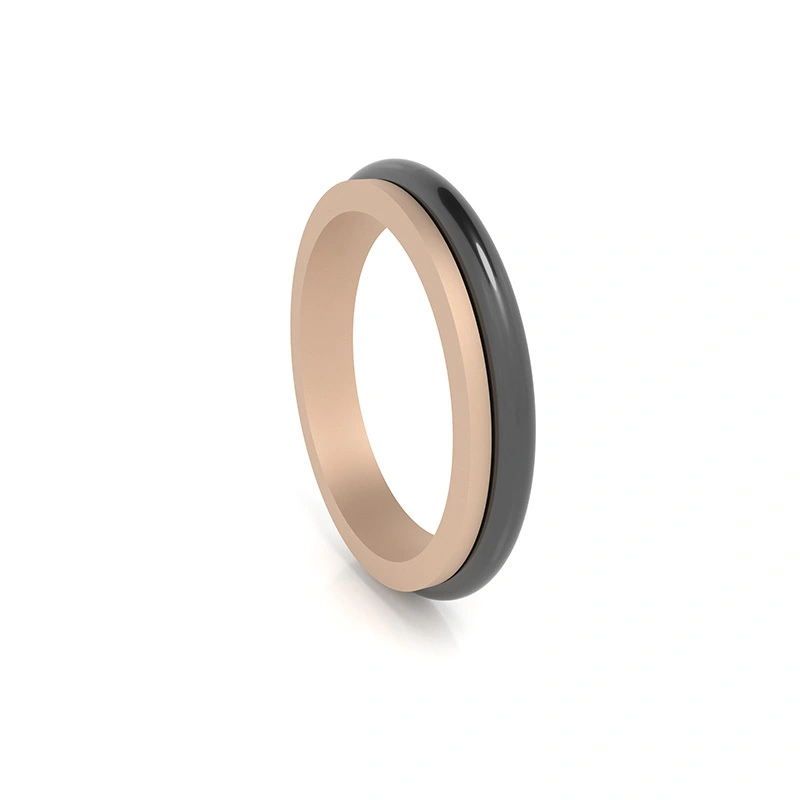

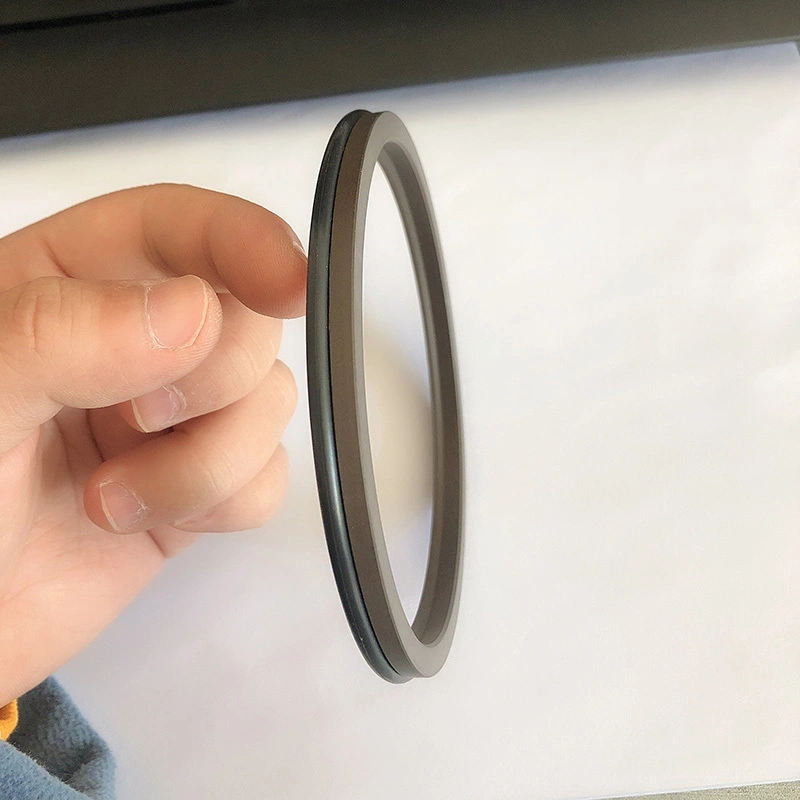

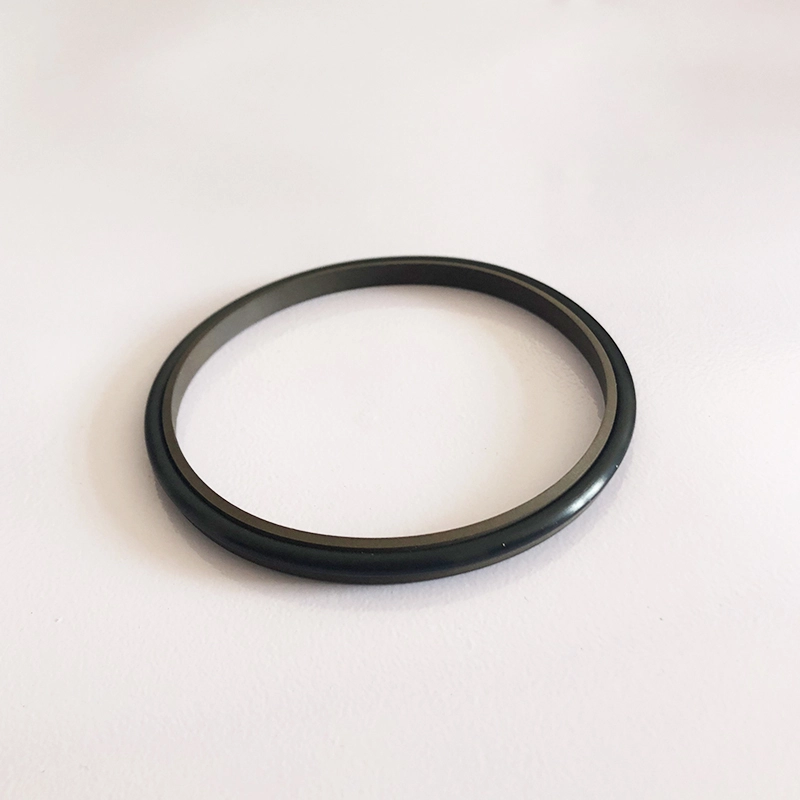

RCF01 ve RCF02, aşamalı ptfe malzemesi ve O şekilli bir kauçuk halka ile dolu bir çift dudak toz conta halkasından oluşan iki yönlü toz contalardır. O-ring, PTFE halkasının aşınmasını telafi etmek için ön yük kuvveti sağlar. RCF01, tozlu veya soğuk ortamlar ve yüksek frekanslı pistonlu hareket gibi ağır hizmet vesileleri için uygundur. Bölünmüş oluklar 30 mm'den daha az şaft çapları için kullanılmalıdır. RCF02, pistonlu hareket, salınım veya spiral hareket koşulları için uygundur.

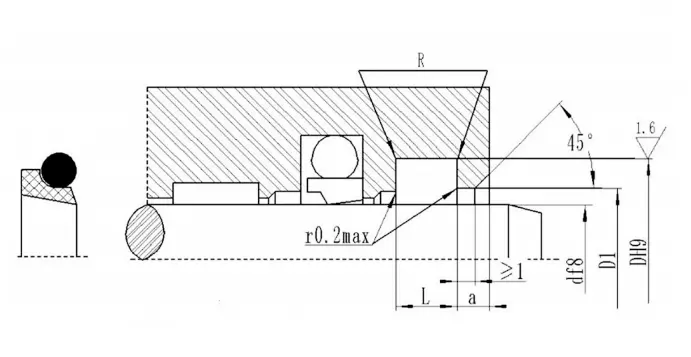

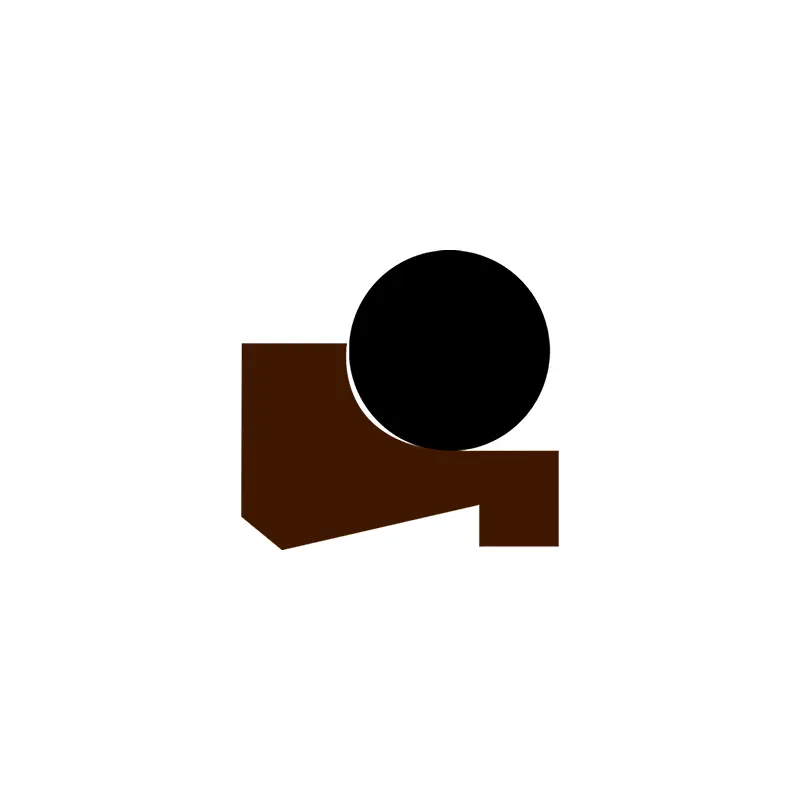

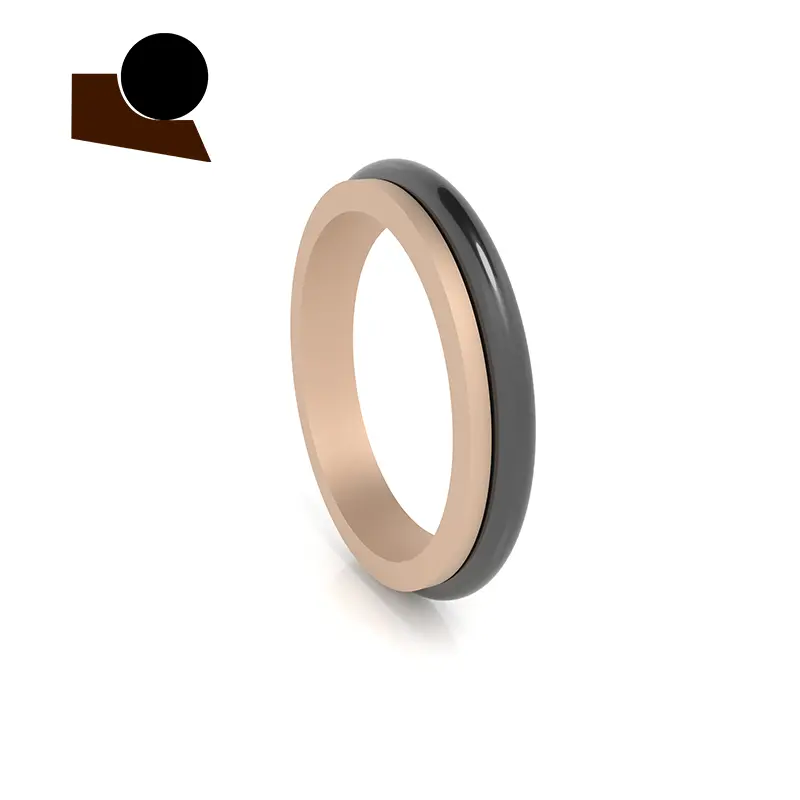

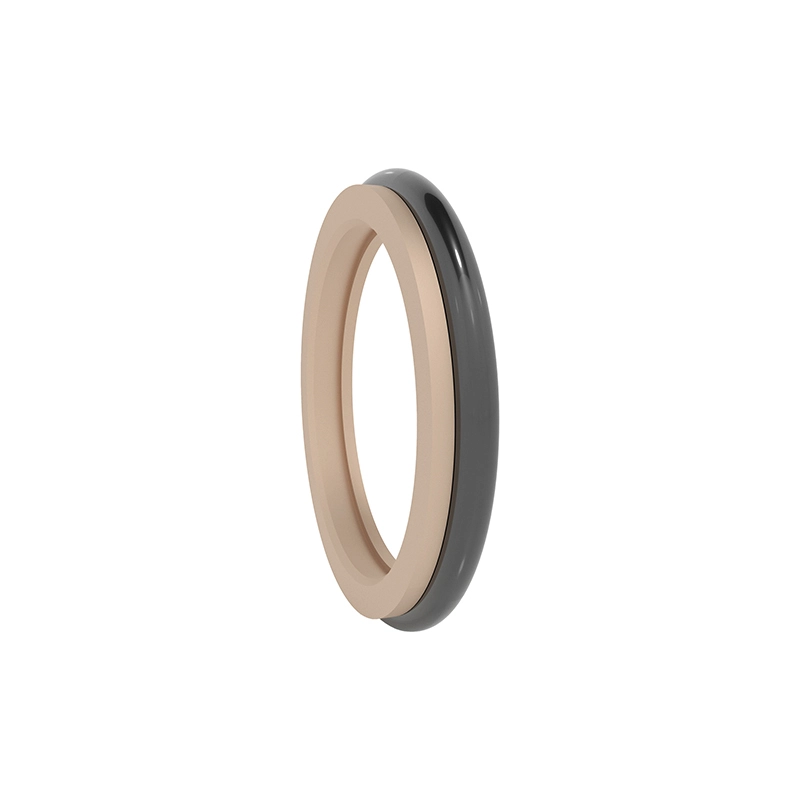

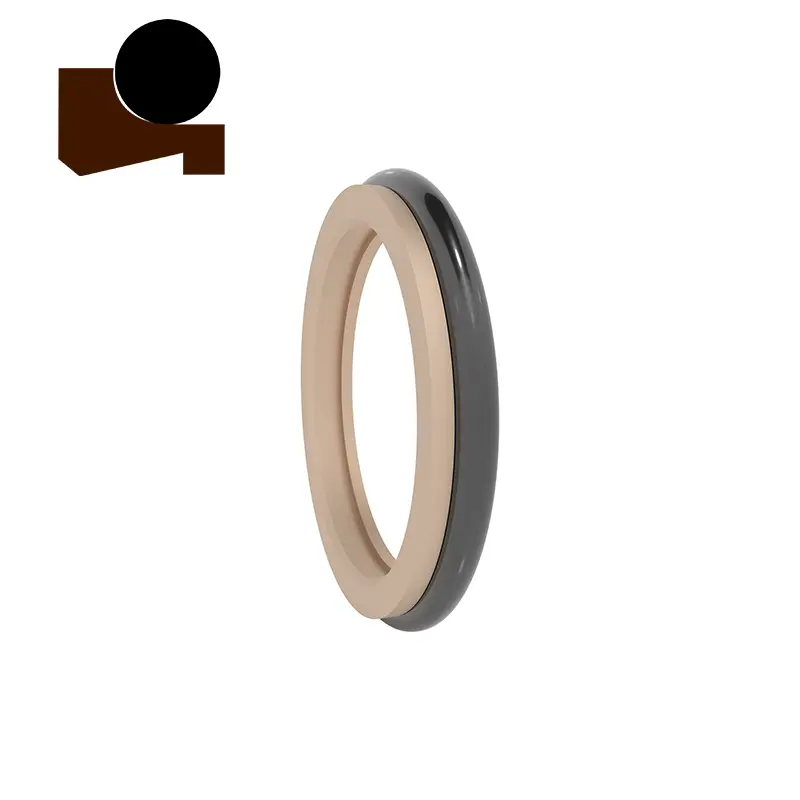

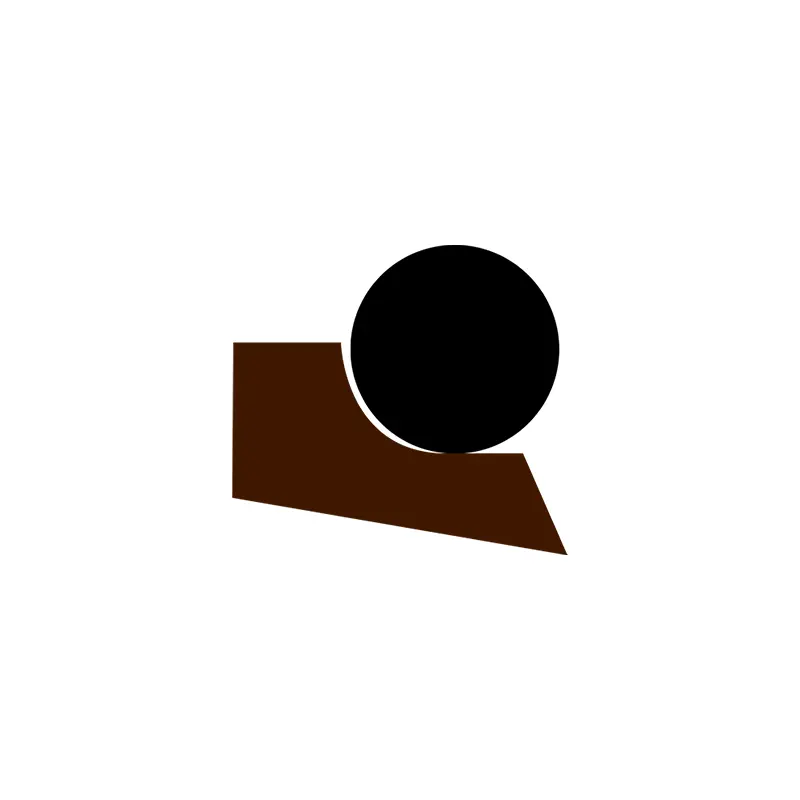

RCF03, PTFE malzemesi ve O şeklinde bir lastik halka ile dolu tek dudaklı toz kazıyıcı halkasından oluşan tek yönlü bir toz halkasıdır. İşlevi tozu kazımak ve sistemin kirlenmesini önlemektir. Pistonlu hareket, sallanma veya spiral hareket koşulları için uygundur.

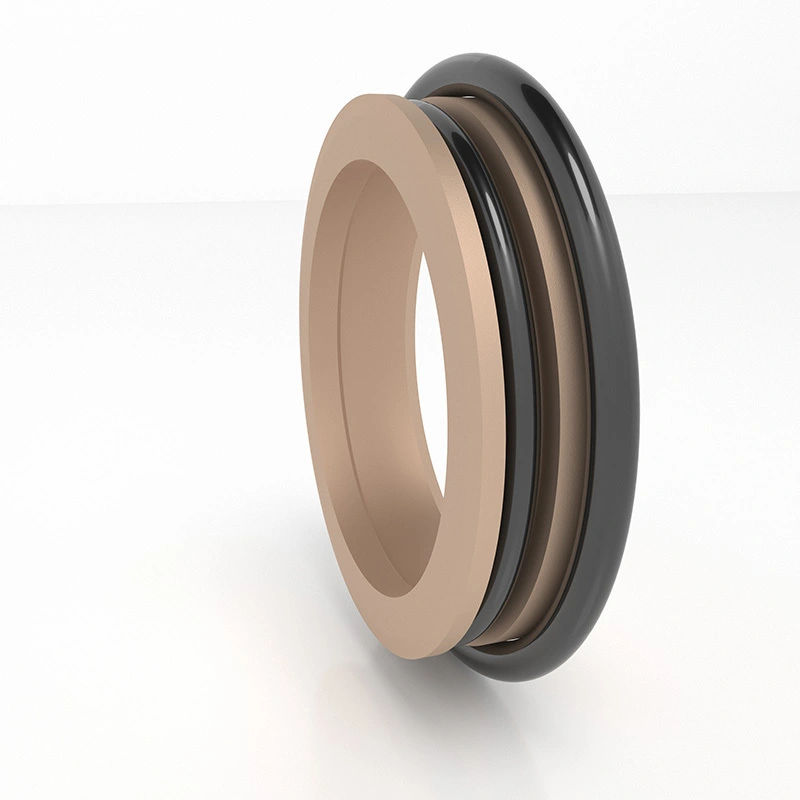

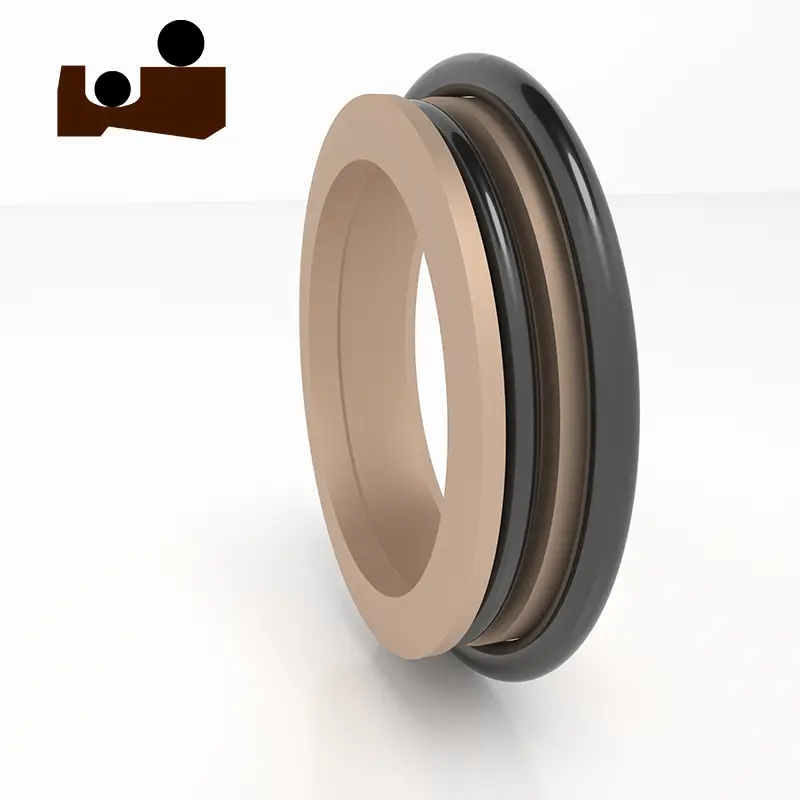

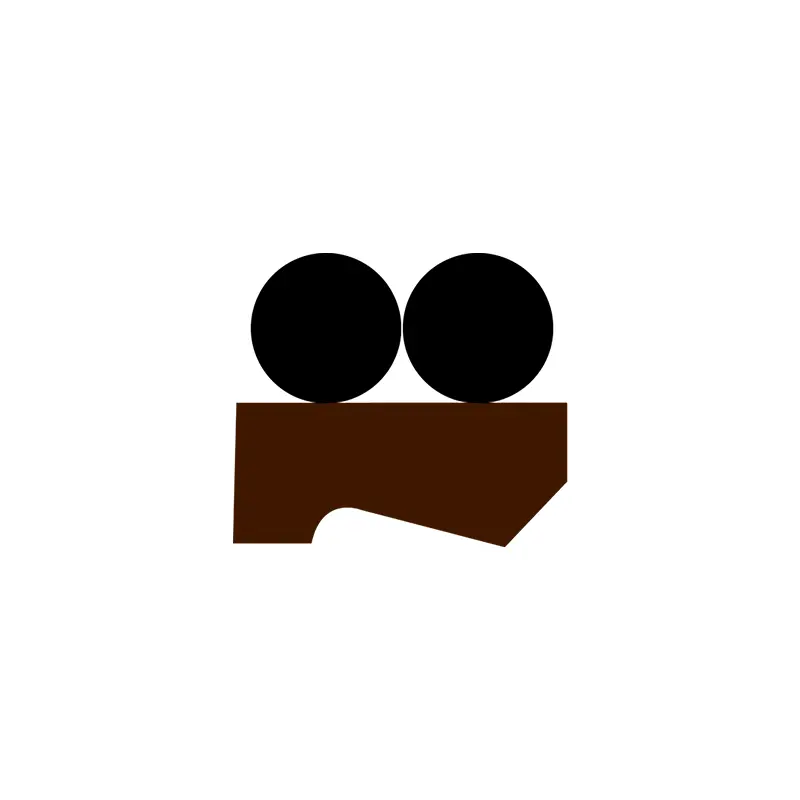

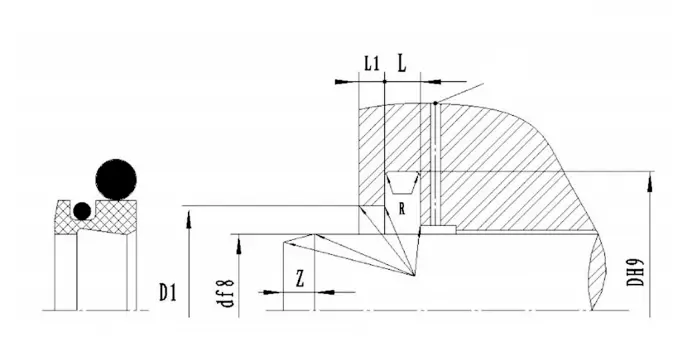

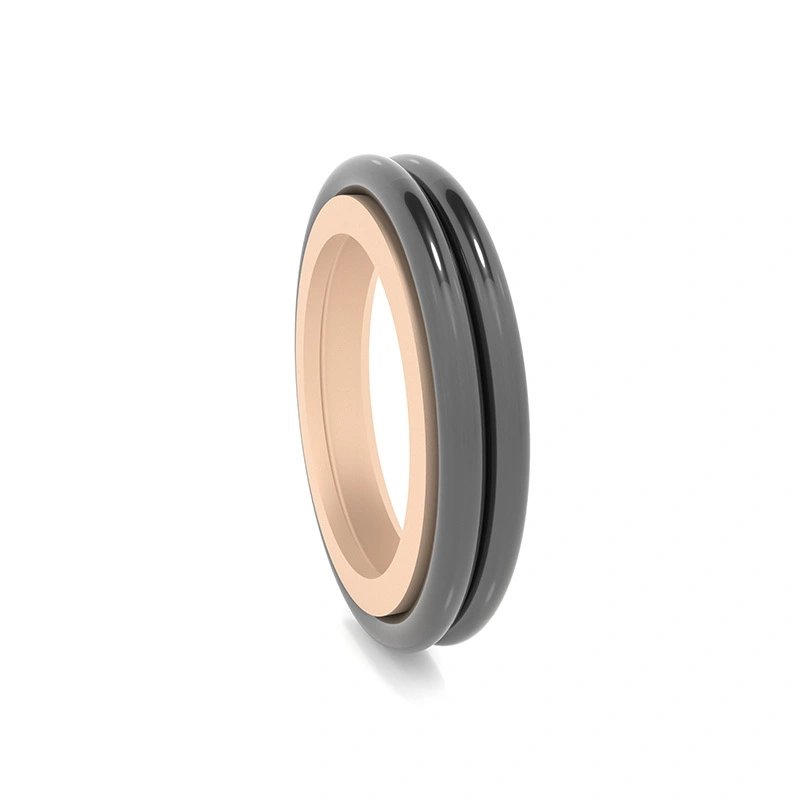

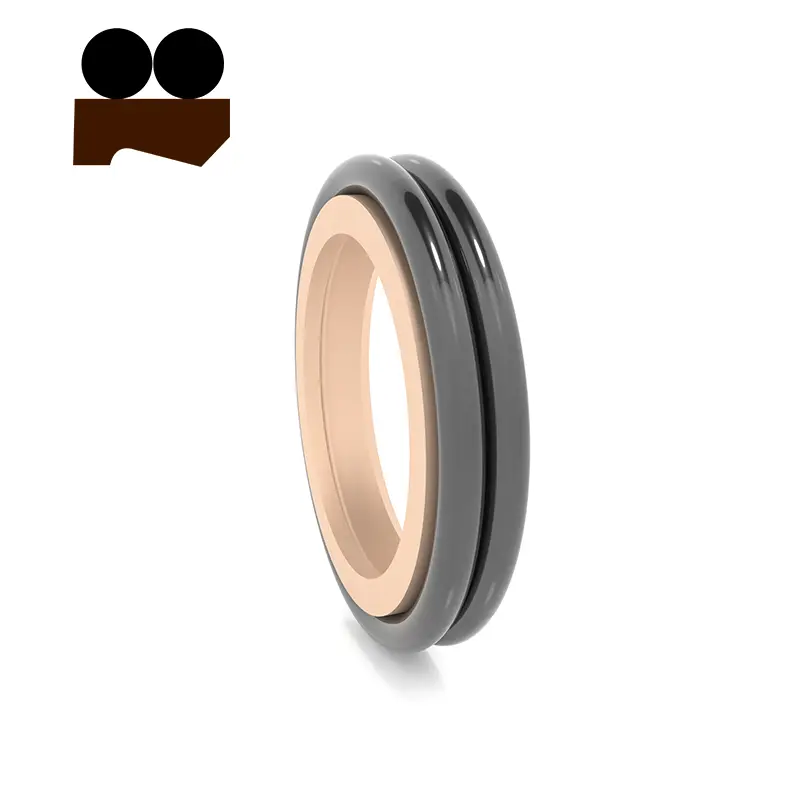

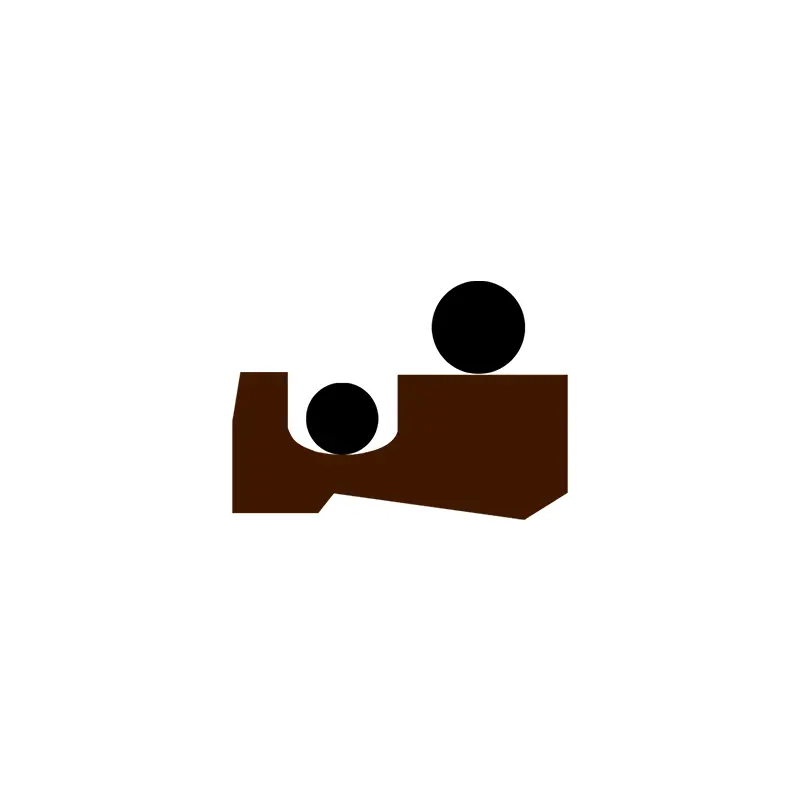

RCF04 ve RCF05, bir sızdırmazlık dudağı ve toz geçirmez bir dudak ve genel sızdırmazlığı geliştirmek için kullanılan ön yük elemanları olarak iki O-ring ile oluşan özel şekilli bir halkadan oluşan çift dudak toz halkalarıdır. Uzun ömür, düşük sürtünme, viskozite ve yüksek güvenilirlik özelliklerine sahiptir. RCF04 esas olarak tarım makineleri, hidrolik presler, enjeksiyon kalıplama makineleri, hidrolik kontrol sistemleri, forkliftler, yuvarlanan makineler, vinçler ve yükleme ve boşaltma makinelerinde kullanılır. RCF05 esas olarak hidrolik preslerde, enjeksiyon kalıplama makinelerinde, yuvarlanan makinelerde, metalurjik makinelerde vb. Kullanılır. Özellikle büyük çaplı pistonlu çubukların toz geçirmez contaları için uygundur.

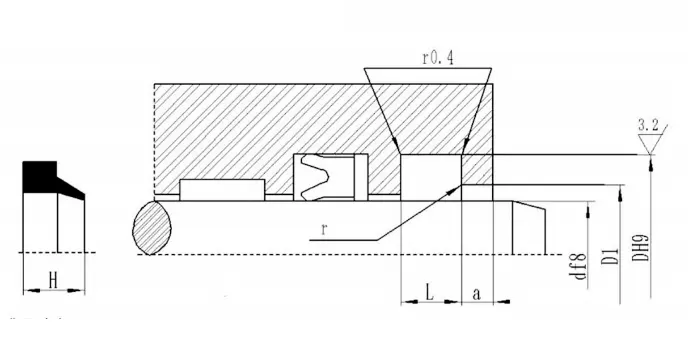

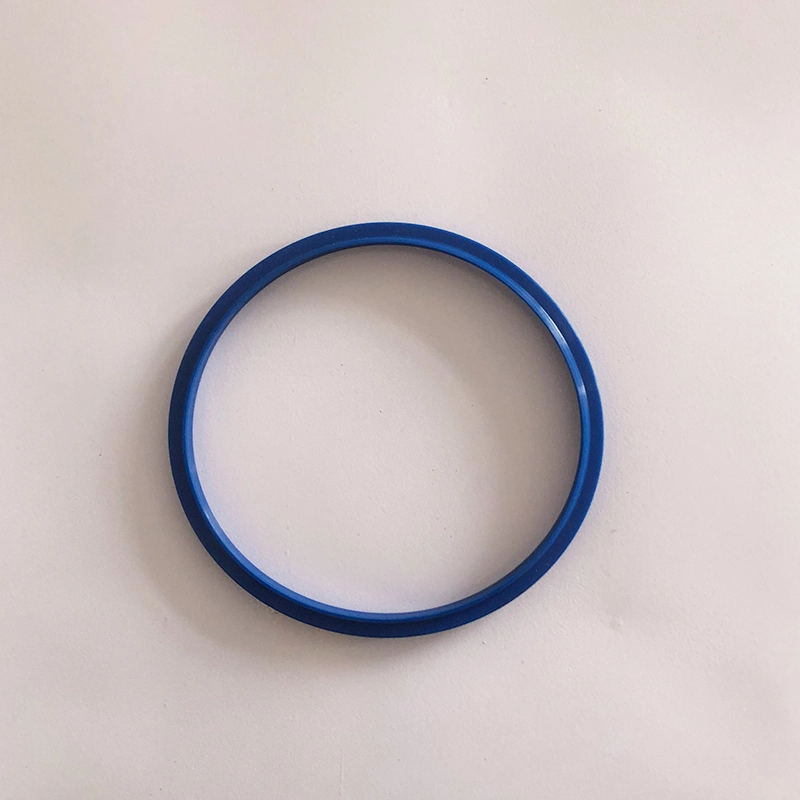

DHS toz halkası, hem iyi toz geçirmez etkiye hem de belirli sızdırmazlık yağı film fonksiyonuna sahip çift fonksiyonlu bir toz halkasıdır. Malzemeler yüksek performanslı poliüretan, nitril kauçuk ve florubberdir.

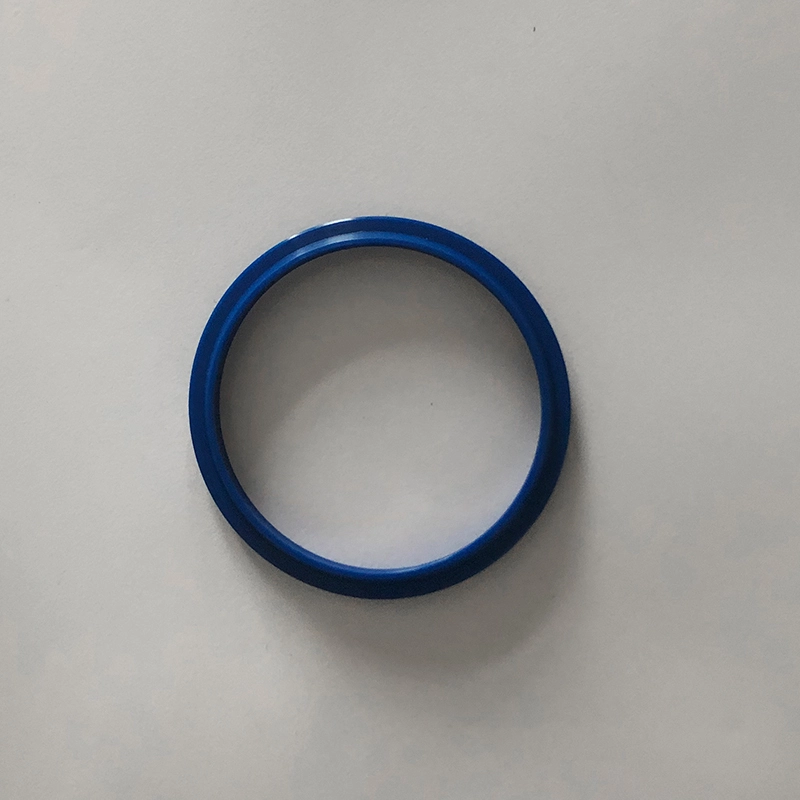

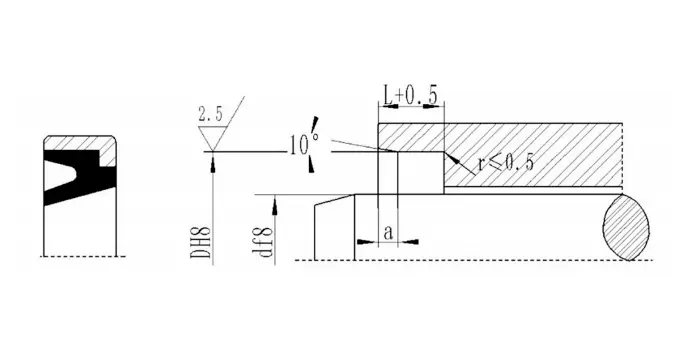

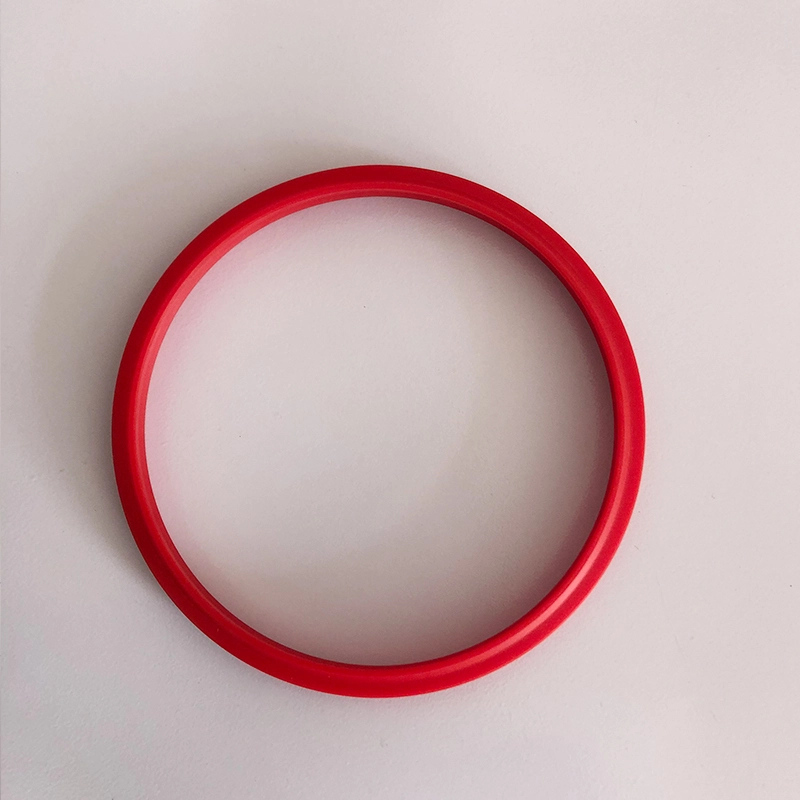

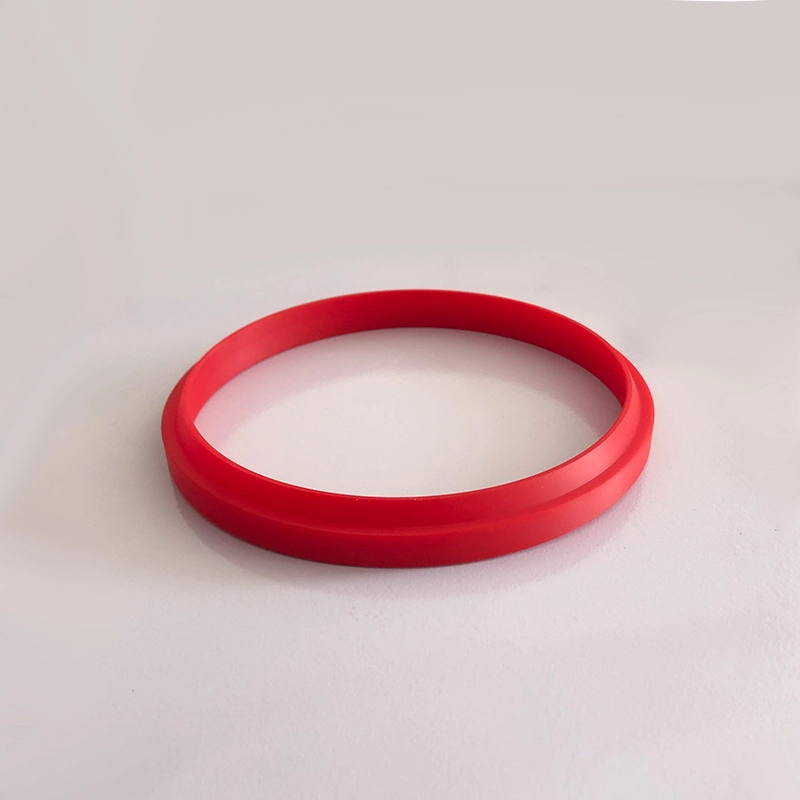

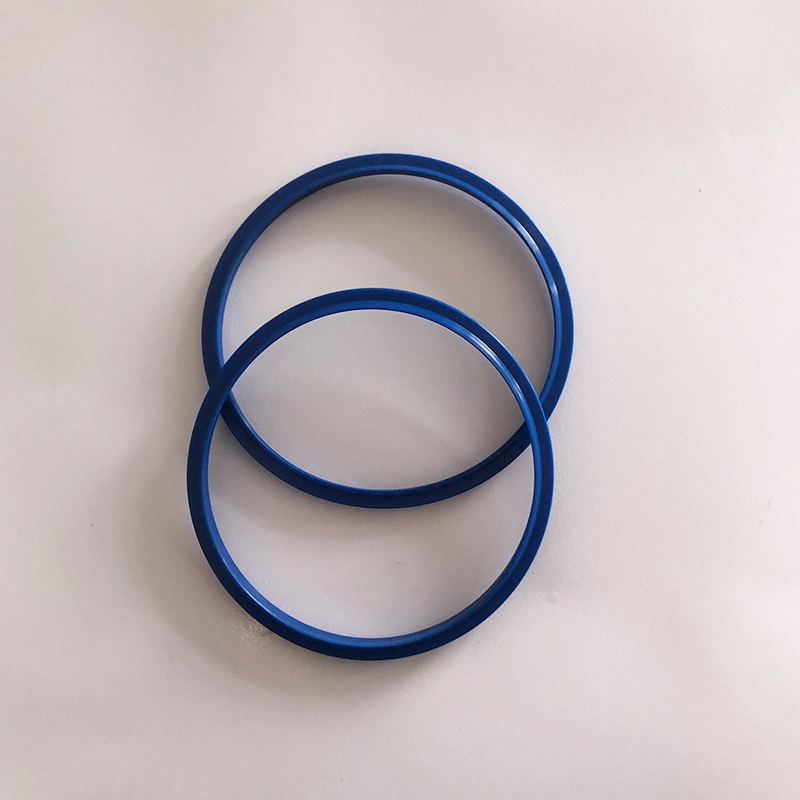

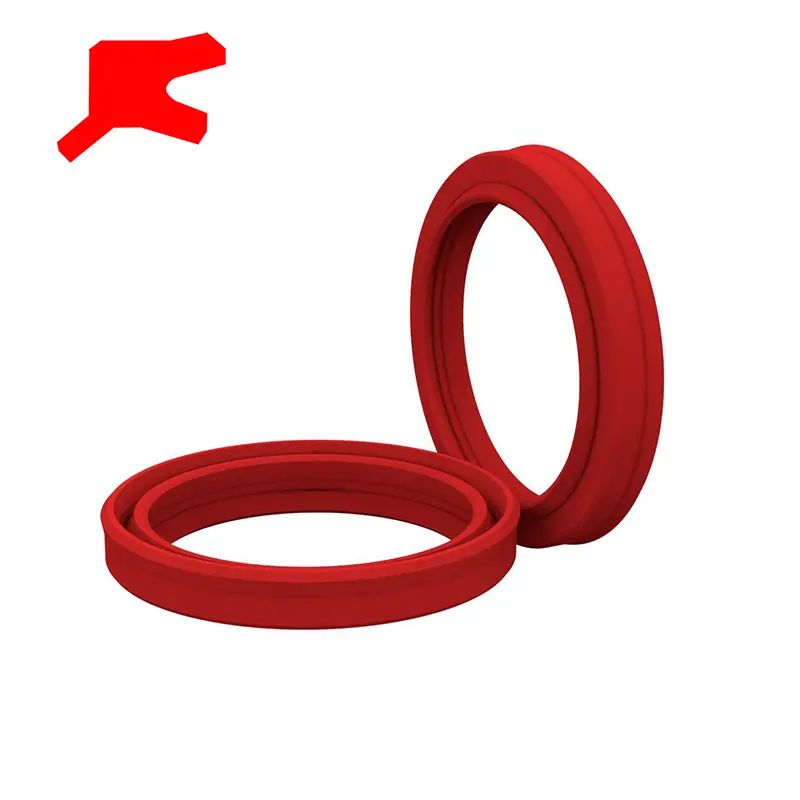

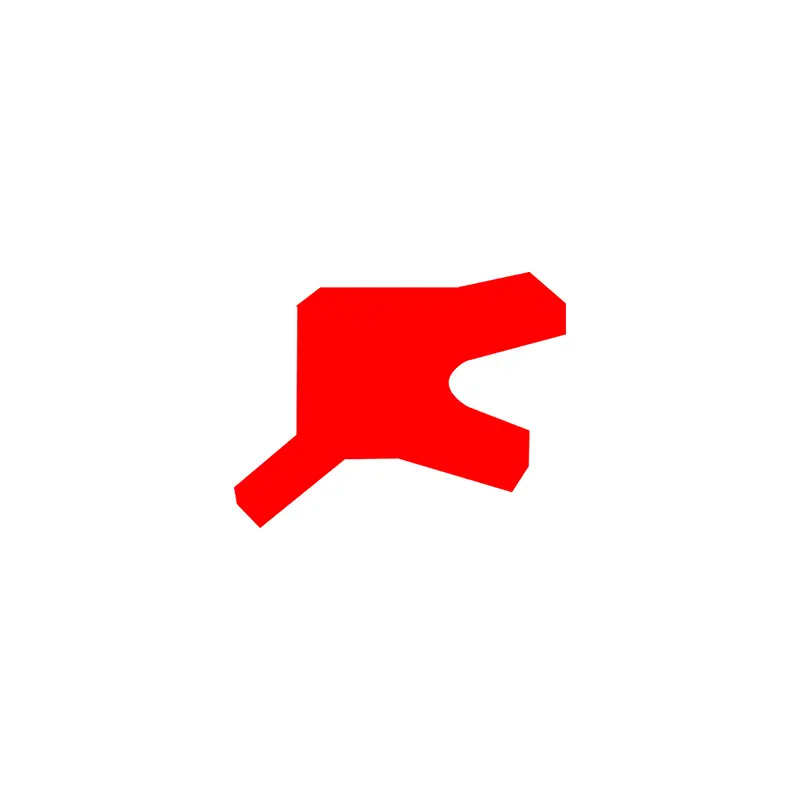

J-şekilli ve JA şeklinde, toz kazmak için pistonlu hidrolik silindir piston çubukları veya valf sapları için kullanılır. Malzemeler poliüretan (TPU/CPU) ve kauçuktur. Grooves ve ürün boyutları ve toleransları JB/T6657-93 ve JB/T6656-93'e uygundur.
Toz halkası GSM, harici kirleticilerin hidrolik sisteme ve sızdırmazlık sistemine karışmasını önlemek için kullanılır ve hidrolik yağı, yardımcı sızdırmazlığın etkisine sahip olan dışarıya sızmadan yağlama sistemine iade edebilir. Malzemeler nitril kauçuk, flororubber ve poliüretandır.

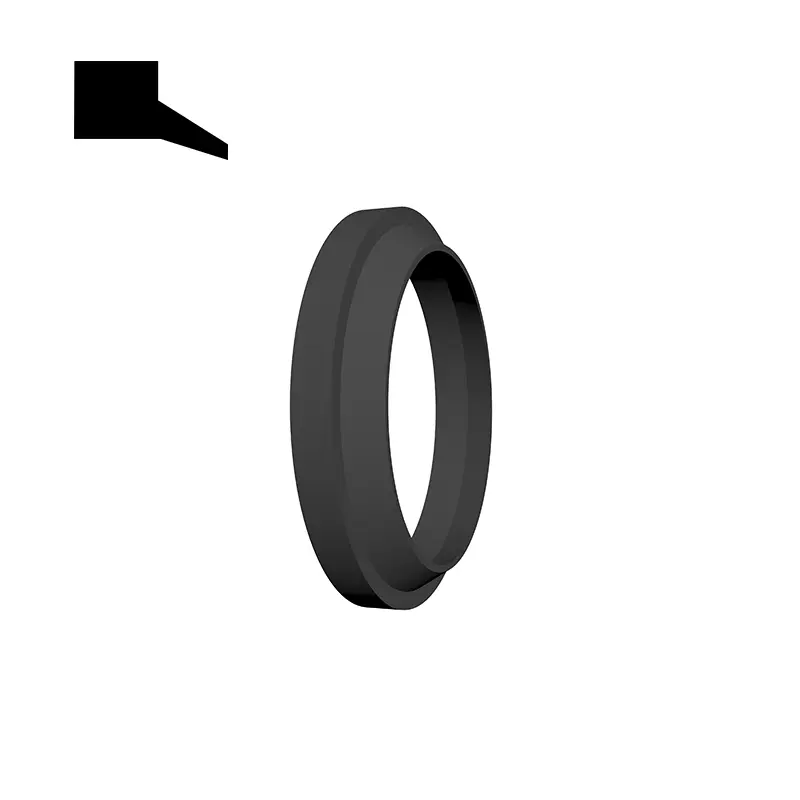

GP1 ve GP6 toz halkaları, kirleticilerin hidrolik sisteme ve sızdırmazlık sistemine karışmasını önlemek için kullanılır. Malzeme nitril kauçuk NBR'dir ve flororubber FKM yüksek sıcaklıkta seçilir. GP6 esas olarak büyük çaplı piston çubuklarının toz geçirmez sızdırmazlığı için kullanılır.

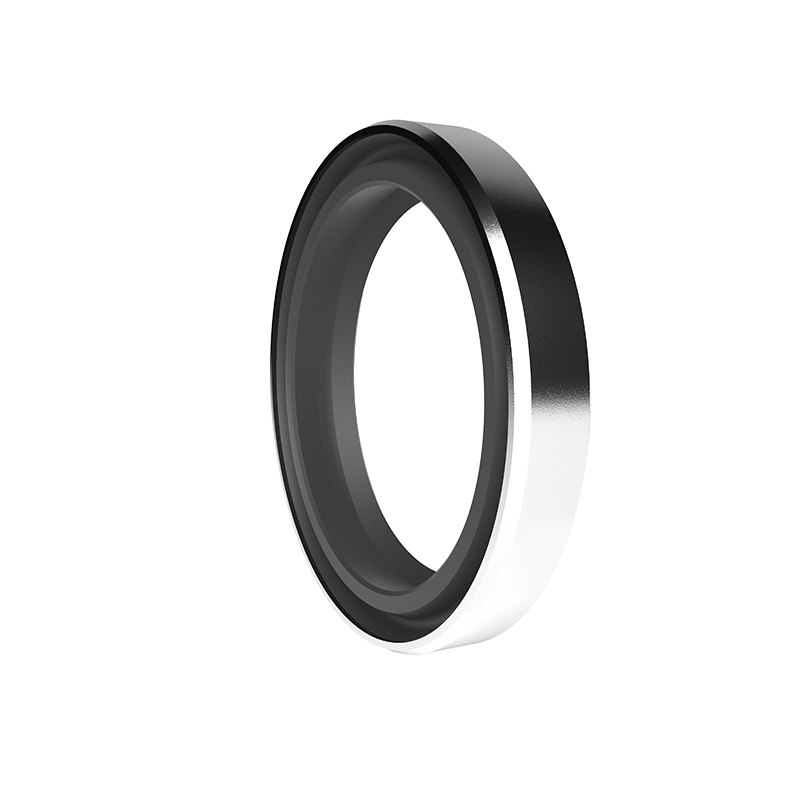

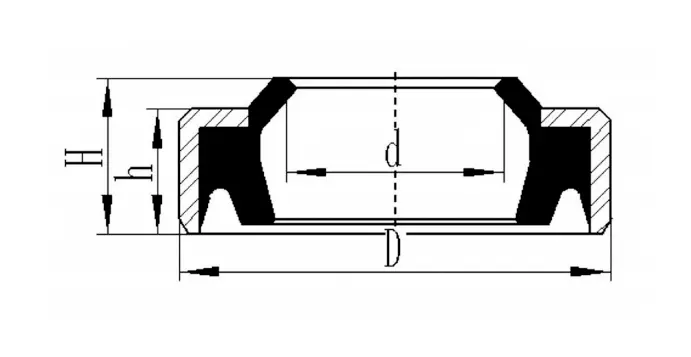

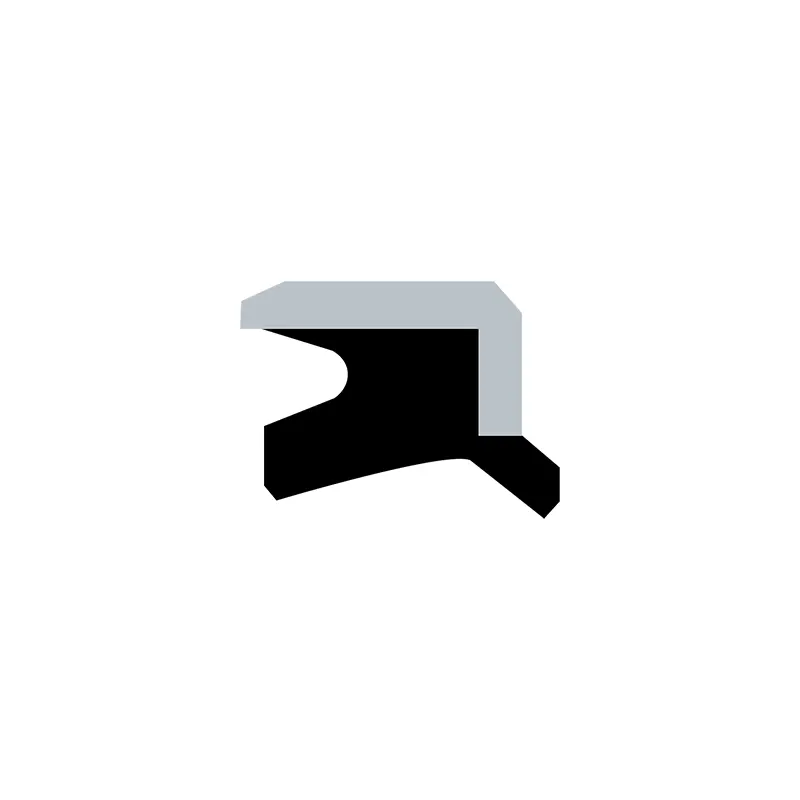

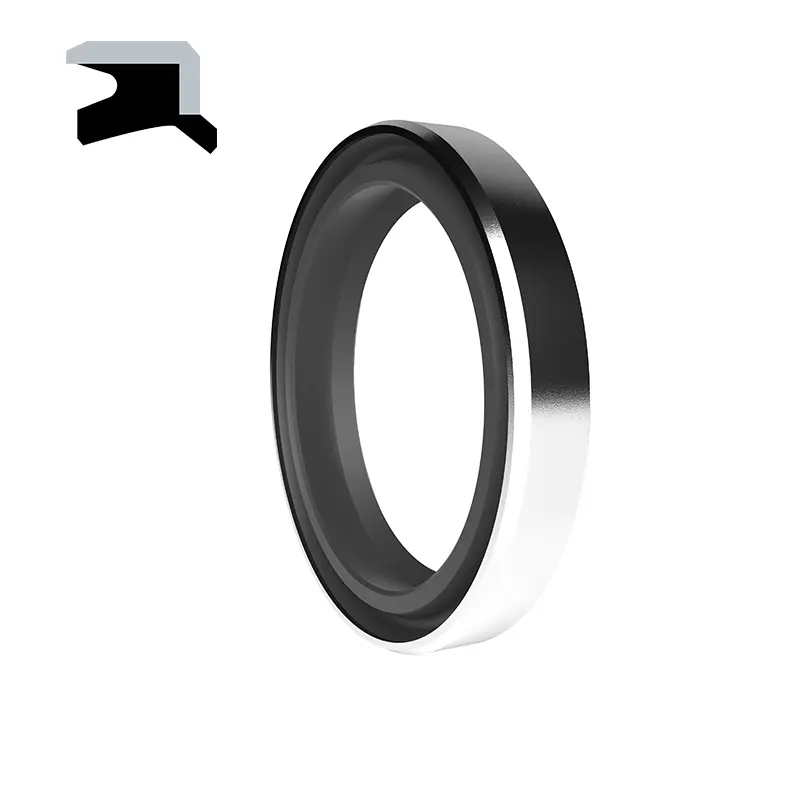

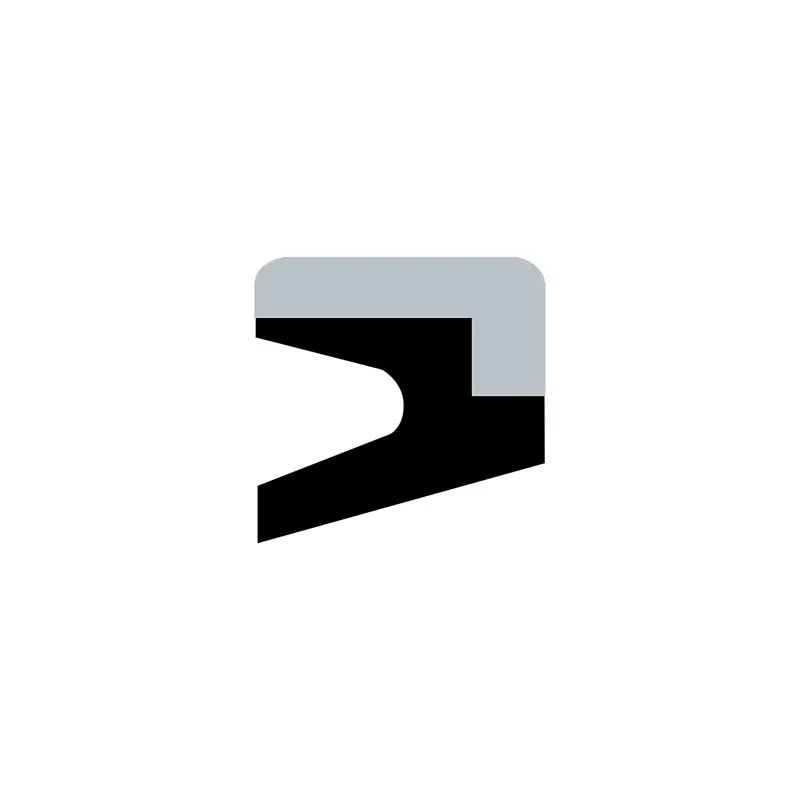

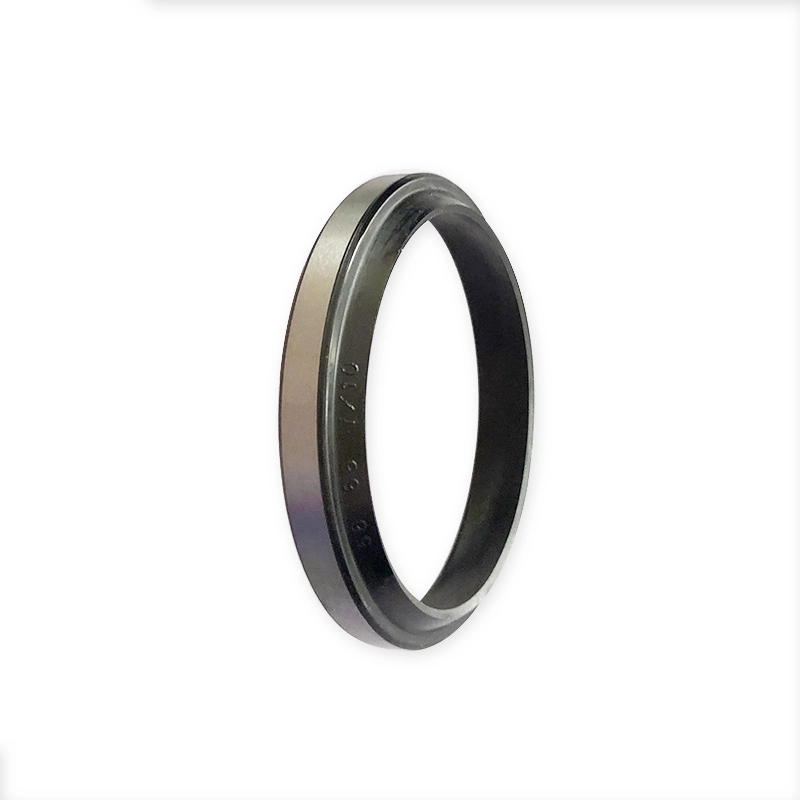

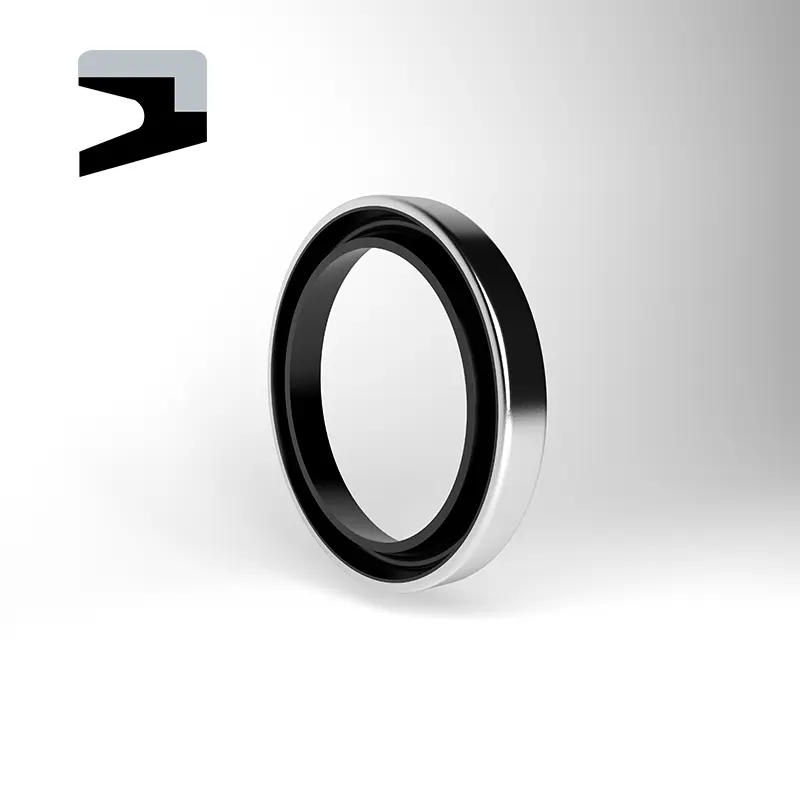

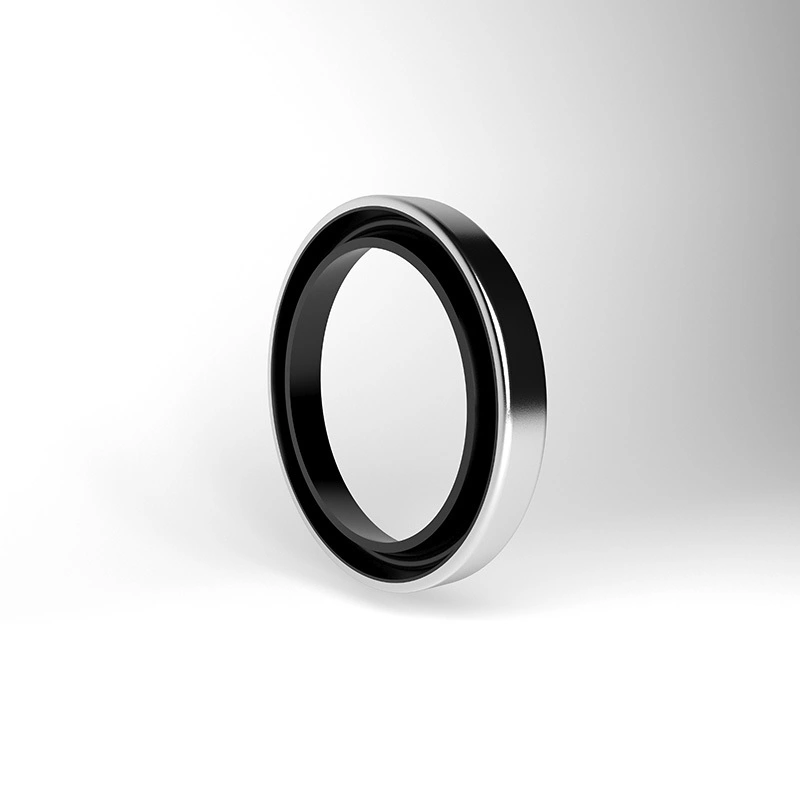

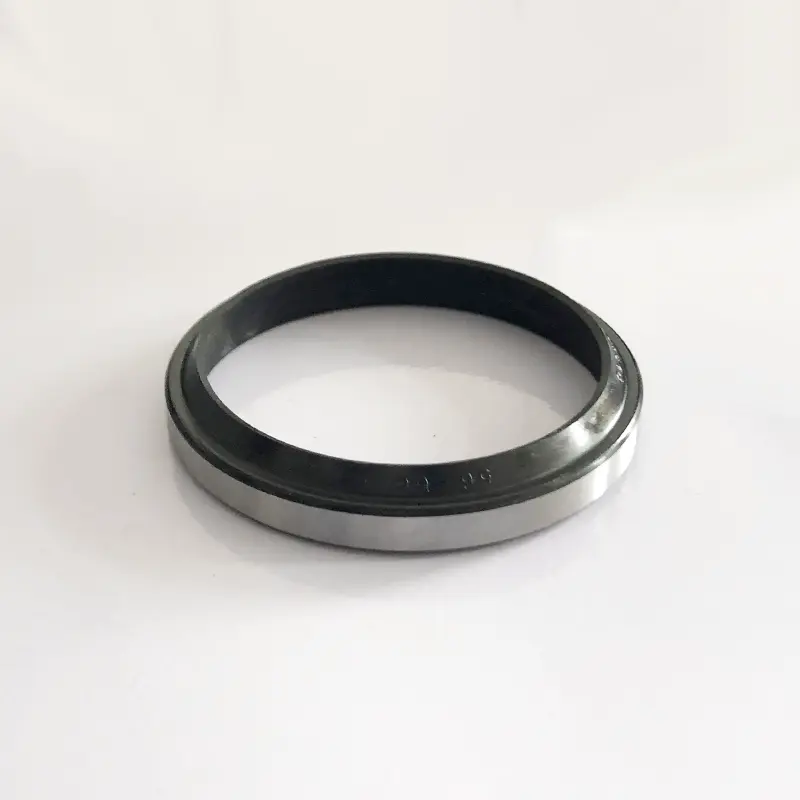

AF tipi toz halkası, toz, kir, kum ve metal cipslerinin hidrolik silindire girmesini önlemek için kullanılır. Kayar elemanlara gömülü dış kirleticilerin neden olduğu çizik riskini azaltın. Toz geçirmez halka dudağının özel tasarımı ile mükemmel toz geçirmez etki elde edilebilir. Halka güçlü aşınma direnci, küçük kalıcı deformasyon ve dış mekanik etkiye karşı direnç özelliklerine sahiptir. Toz geçirmez halka, sızdırmazlık oluğunun dış çapı ile metal arasındaki parazit uyumu kullanılarak eksenel açık oluğun uygun konumuna sıkıca takılabilir. Uyum yıkanır, bu nedenle dudak dış nedenlerden kaynaklanan hasara karşı oldukça koruyucudur. Mühendislik perspektifinden bakıldığında, AF tipi toz geçirmez halka uygun bir silindir kafası sızdırmazlık cihazıdır.
Ürün özellikleri ve uygulamaları:
Sipariş örneği:
Sipariş Modeli RCF01-80-PTFE3-R01
RCF01-model 80 şaftlı çaplı PTFE3-General Modifiye PTFE R01 eşleşen kauçuk malzeme kodu
Nitril Kauçuk (NBR)-R01 Flororubber (FKM) -R02
Sipariş modeli RCF02-80-PTFE3-R01
RCF02 model 80 şaftlı çaplı PTFE3-Universaly Modifiye PTFE R01 eşleşen kauçuk malzeme kodu
Nitril Kauçuk (NBR)-R01 Flororubber (FKM) -R02
Sipariş modeli RCF03-80-PTFE3-R01
RCF03 model 80 şaftlı çaplı PTFE3-Universal Modifiye PTFE R01 eşleşen kauçuk malzeme kodu
Nitril Kauçuk (NBR)-R01 Flororubber (FKM) -R02
Sipariş Modeli RCF04-80-PTFE3-R01
RCF04-Model 80 Şaftlı Çap PTFE3-Universal Modifiye PTFE R01 eşleşen kauçuk malzeme kodu
Nitril Kauçuk (NBR) -r01 Flororubber (FKM) -r02
Sipariş Modeli RCF05-80-PTFE3-R01
RCF05 model 80 şaftlı çaplı PTFE3-General Modifiye PTFE RO1 uyumlu kauçuk malzeme kodu
Nitril Kauçuk (NBR) -r01 Flororubber (FKM) -r02
Sipariş Modeli: DHS-130*143*8/9.5-R01 D*D1*G/H

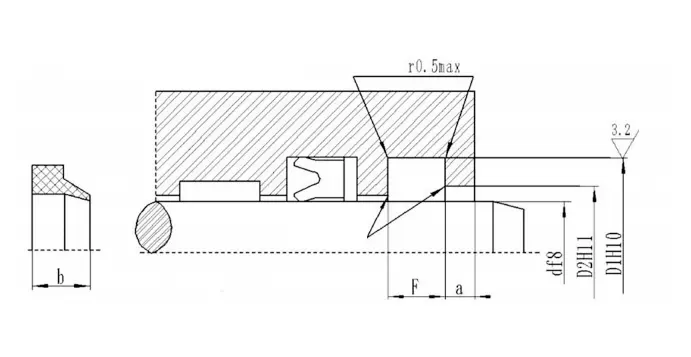

J tipi toz contası
JA Tip Toz Contası
GSM
Toz Contası GSM Sipariş Numarası ile işaretlenmiştir, Örnek: GSM4048 40 Şaftlı Çap D 48-Groove Alt Çapı D
GP1
İşaretleme Örneği: GP1-70*82*4/8 Model-D*D*L/H
Gp6
İşaretleme Yöntemi: GP6-70*80.6*5.3/7 Model-D*D*L/H
İLE İLGİLİ
DKB

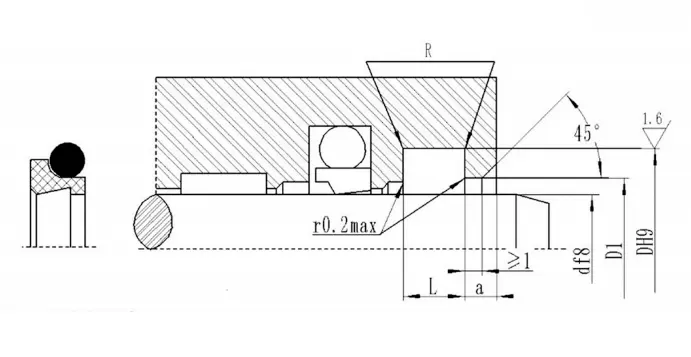

Spesifikasyonlar
RCF01| Şaft çapı aralığı D F8 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Açık delik çapı D1H11 | Açık delik genişliği A≥ |
Yuvarlak köşeler R≤ |
O-ring teli çapı DO |
| 19 ~ 39 | d+7.6 | 4.2 | D+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | d+8.8 | 6.3 | D+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | d+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | d+16.0 | 9.5 | D+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14.0 | D+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | d+27.3 | 16.0 | D+2.5 | 10 | 2.0 | 8.60 |
| Şaft çapı aralığı D F8 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Açık delik çapı D1H11 | Açık delik genişliği A≥ |
Yuvarlak köşeler R≤ |
O-ring teli çapı DO |
| 4 ~ 11 | D+4.8 | 3.7 | D+1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | D+6.8 | 5.0 | D+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | d+8.8 | 6.0 | D+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | d+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | d+16.0 | 11.0 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14.0 | D+2.5 | 5 | 2.0 | 8.60 |
| Şaft çapı aralığı D F8 |
Oluk çapı DH9 |
Adım çapı D1 H11 |
Oluk genişliği L+0.2 |
Genel genişlik L1 |
Yuvarlak köşeler Rmax |
Pah uzunluğu Zimin |
| 20 ~ 39.9 | d+7.6 | d+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | d+8.8 | D+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | d+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | d+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | D+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | d+27.3 | D+2.5 | 18.0 | 23.0 | 2 | 12 |
| Şaft çapı aralığı D F8 |
Oluk çapı DH9 |
Adım çapı D1 H11 |
Oluk genişliği L+0.2 |
Yan genişlik L1 |
Yuvarlak köşeler Rmax |
Pah uzunluğu Zimin |
| 100 ~ 229 | d+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | d+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | d+33.0 | d+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36.5 | d+15.1 | 9.5 | 6.3 | 2 | 12 |

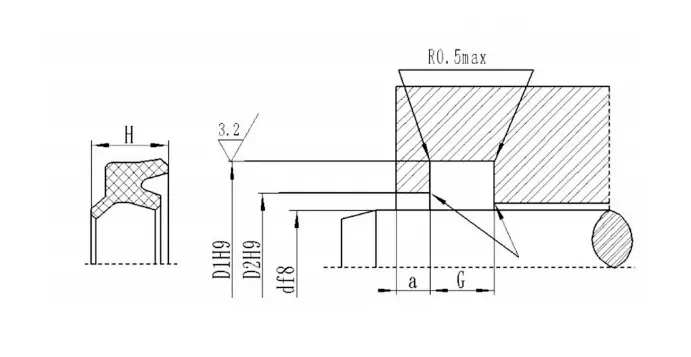

| Ürün numarası | d | D1 | H | G+0.3 | D2 | a |
| DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| DHS 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
