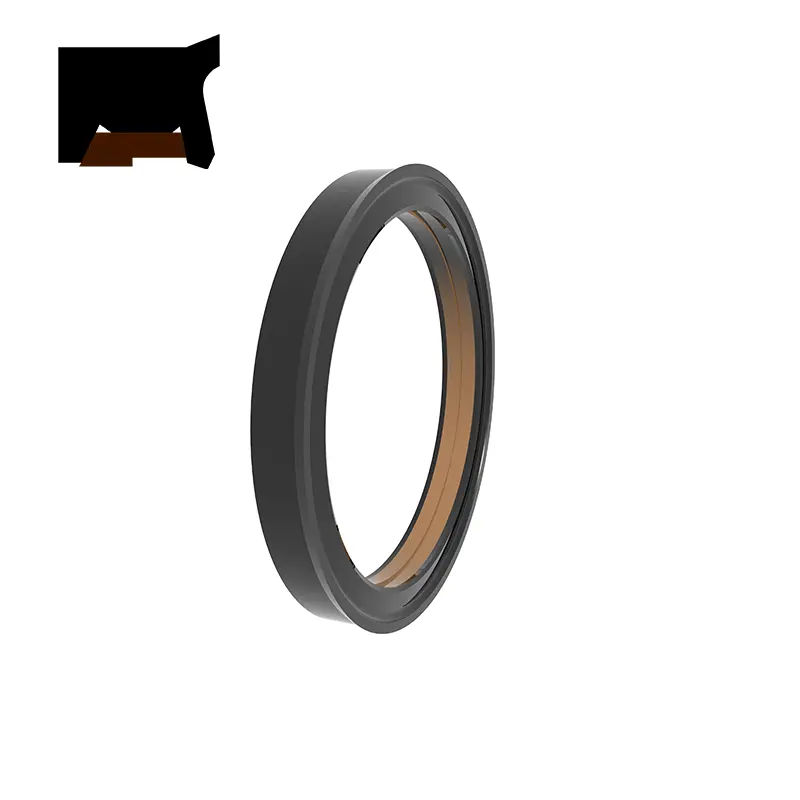

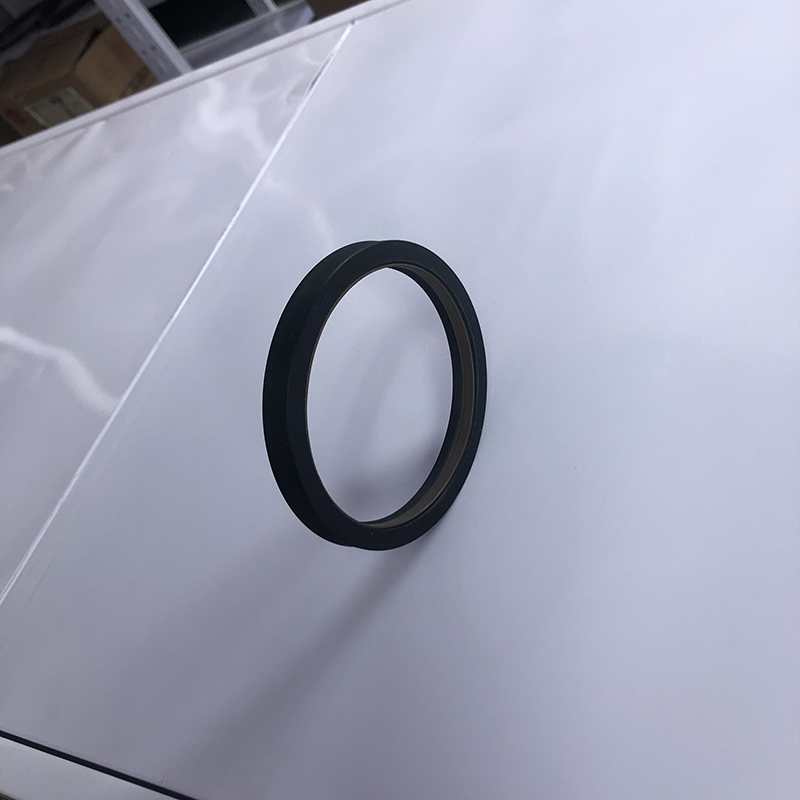

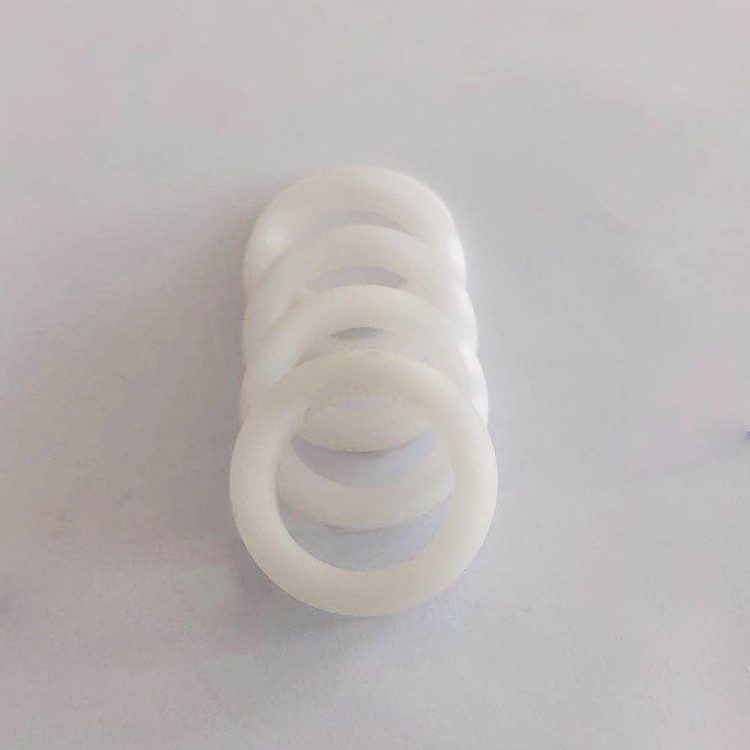

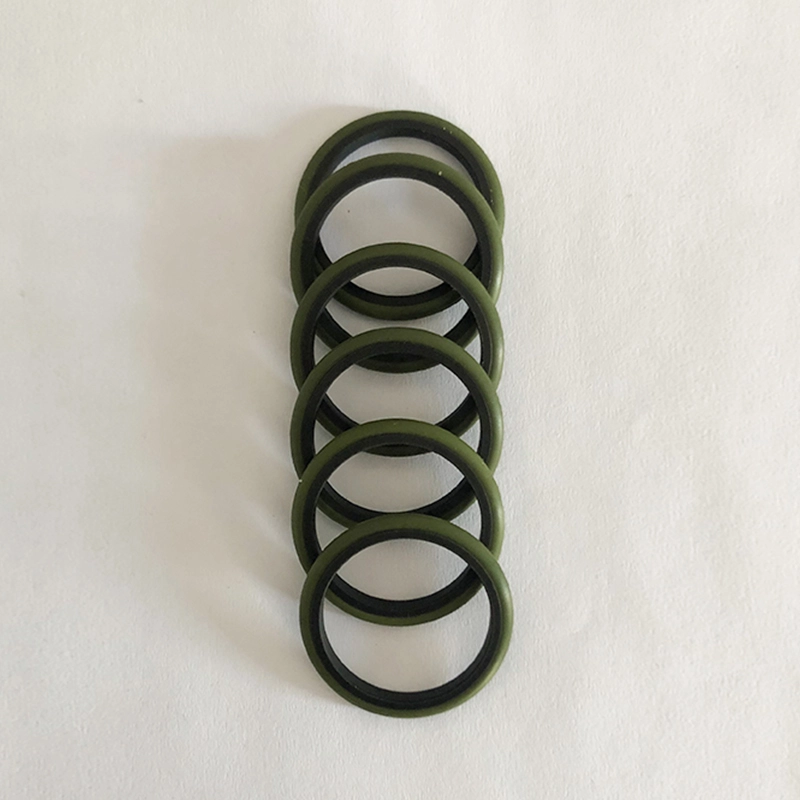

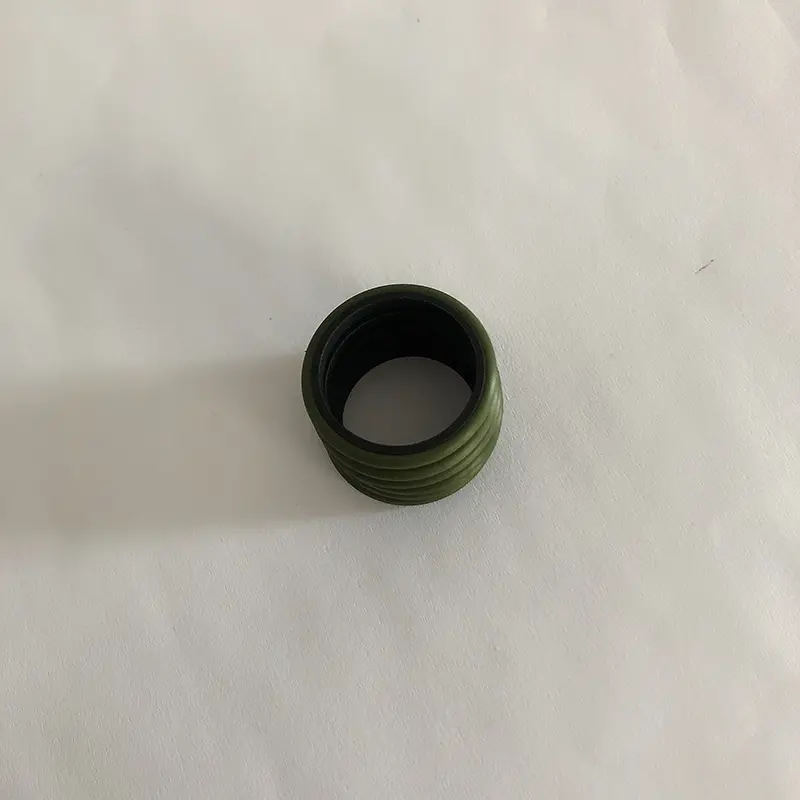

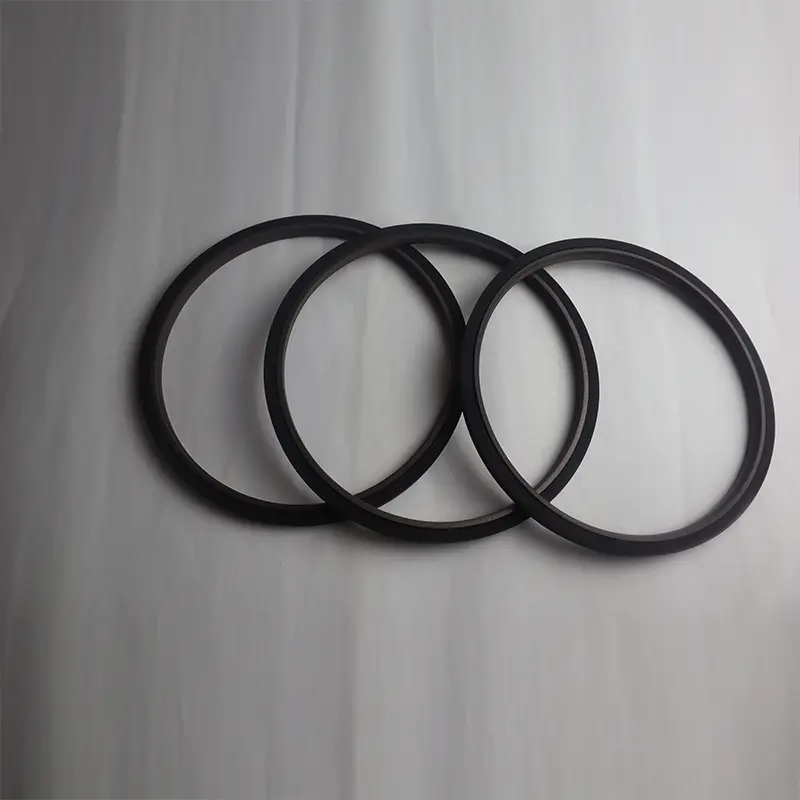

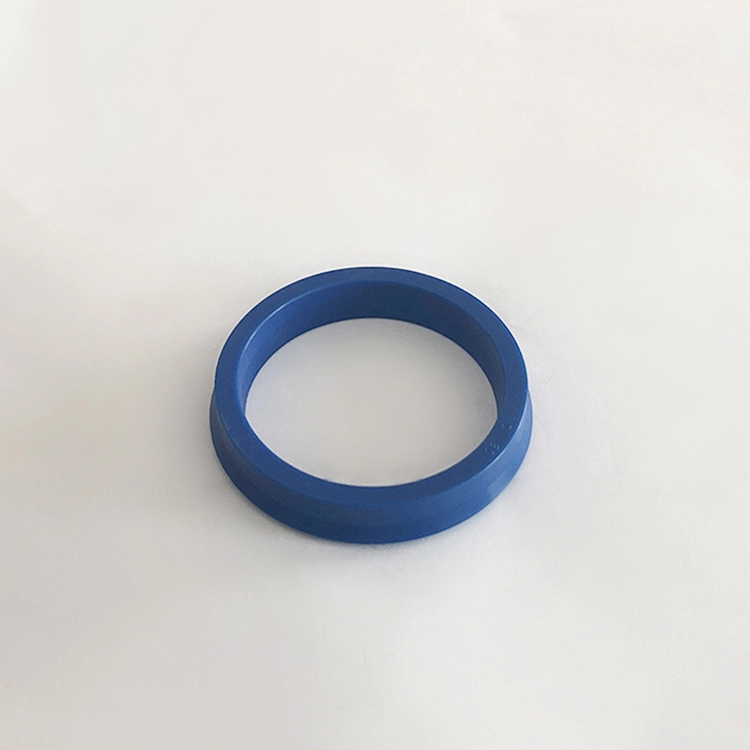

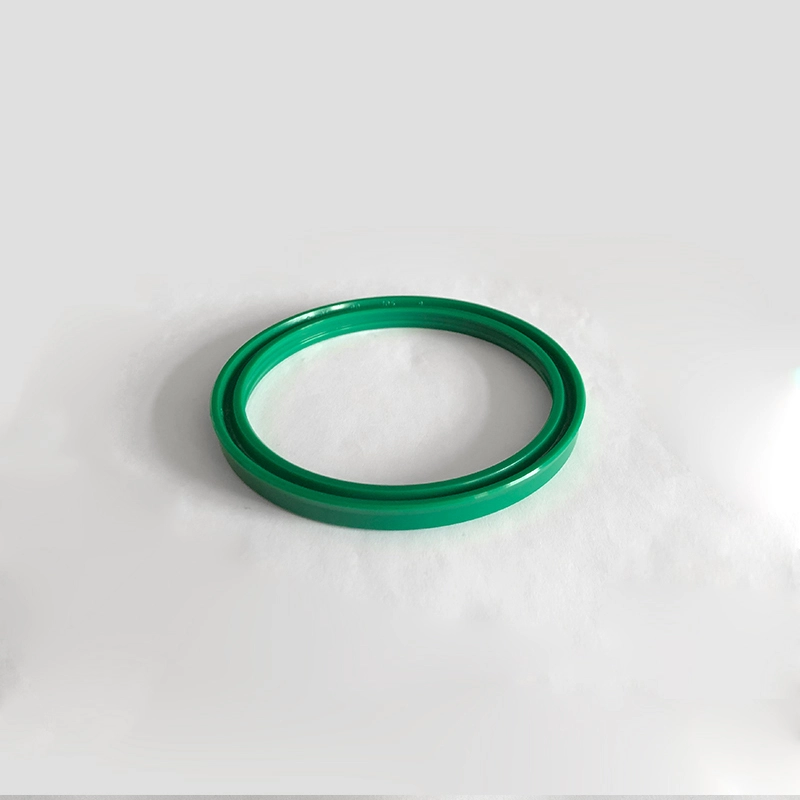

Ruichen Seals, mühürlerin ve sızdırmazlık malzemelerinin üretimi ve geliştirilmesi konusunda geniş deneyime sahiptir. Hidrolik piston çubuk contalarımız çeşitli farklı modeller içerir. Aşağıdaki ayrıntılı bilgilere dayanarak uygun bir seçim yapabilirsiniz veya daha uygun ve özelleştirilmiş bir sızdırmazlık çözümü elde etmek için bizimle iletişime geçebilirsiniz.

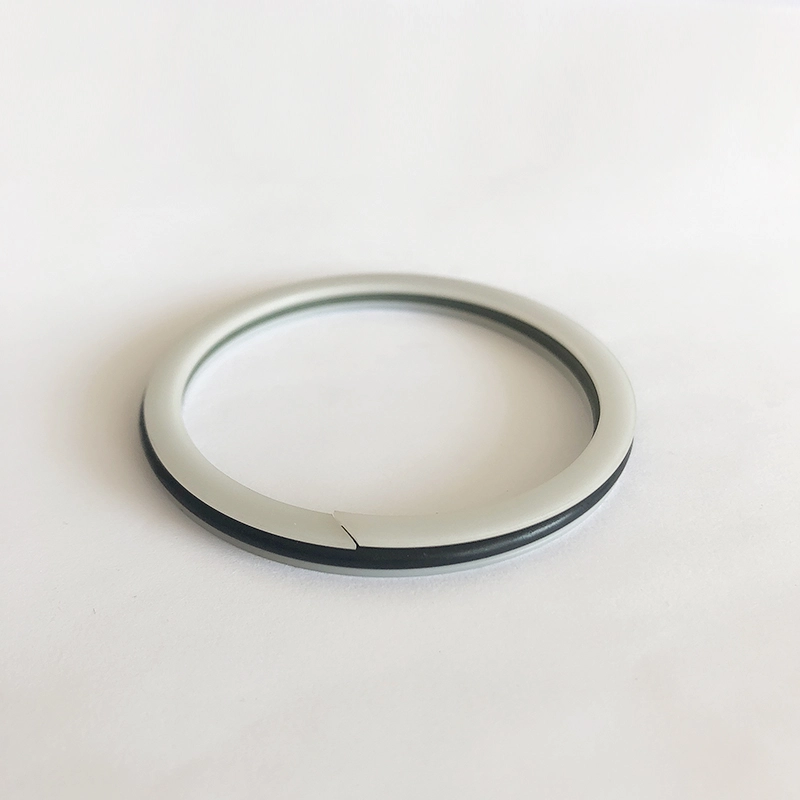

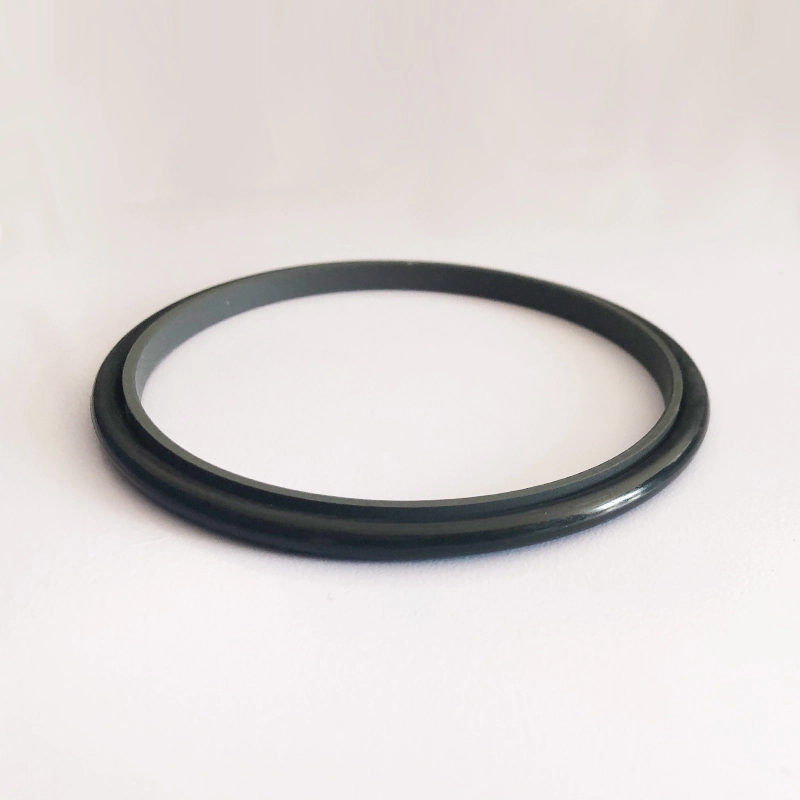

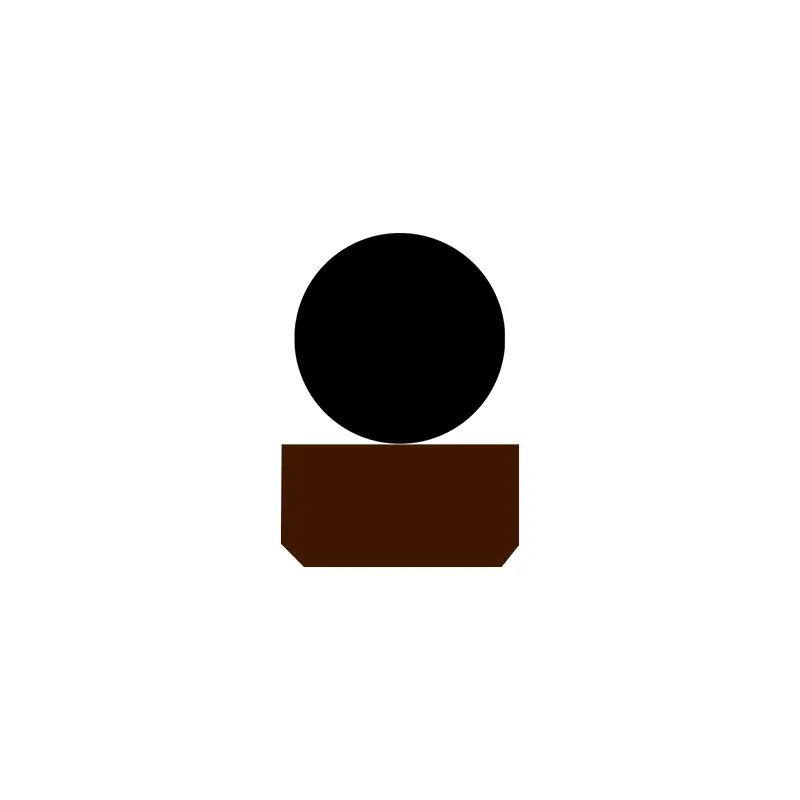

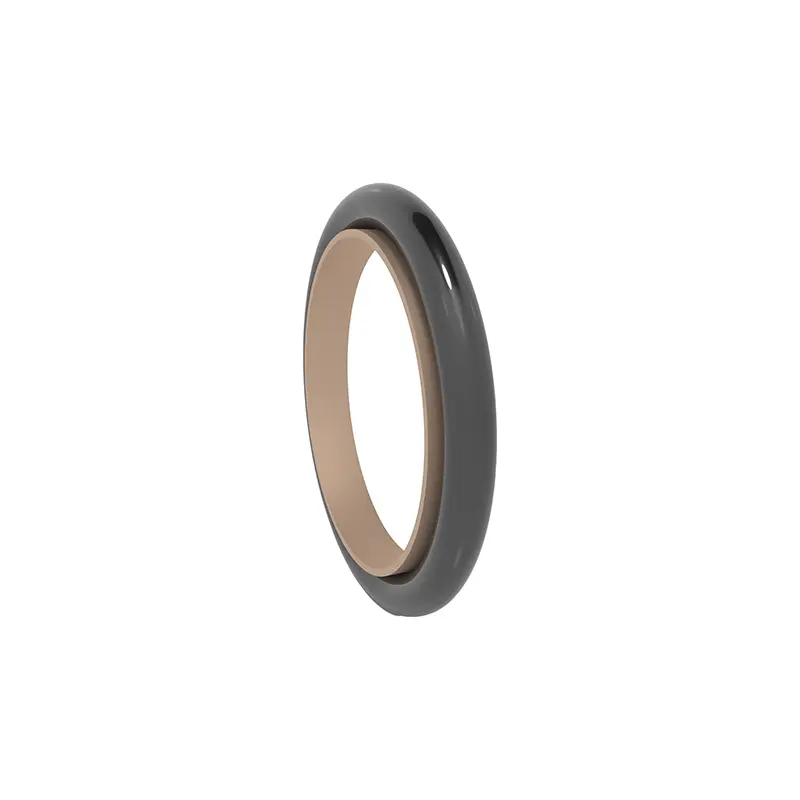

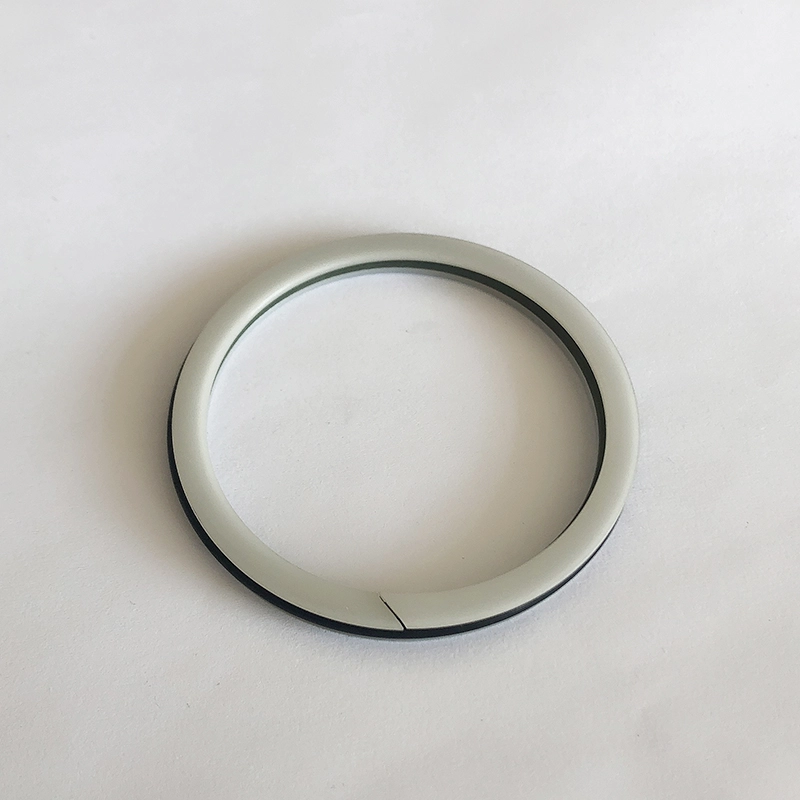

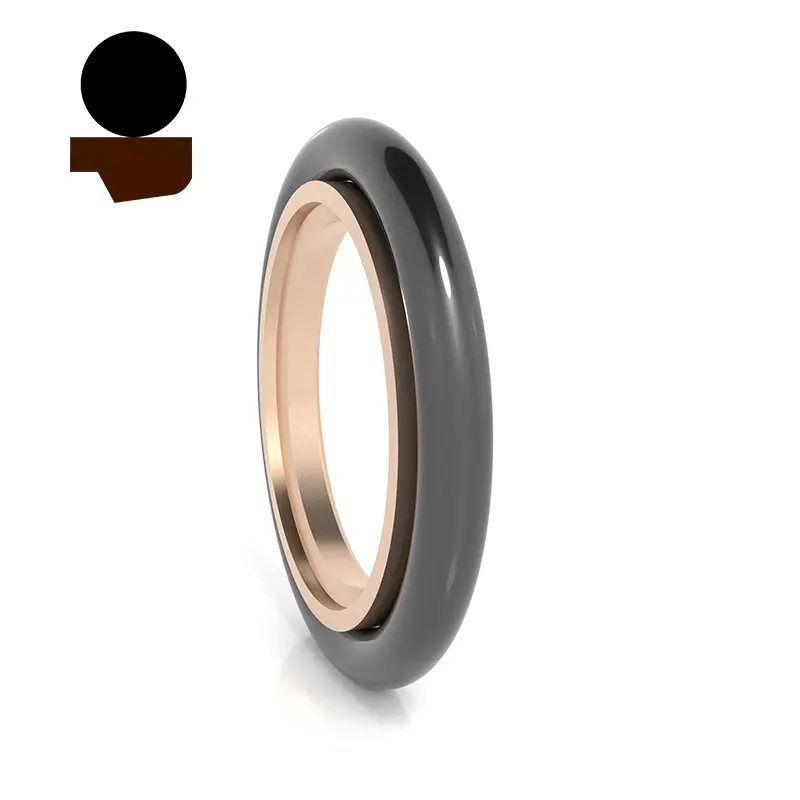

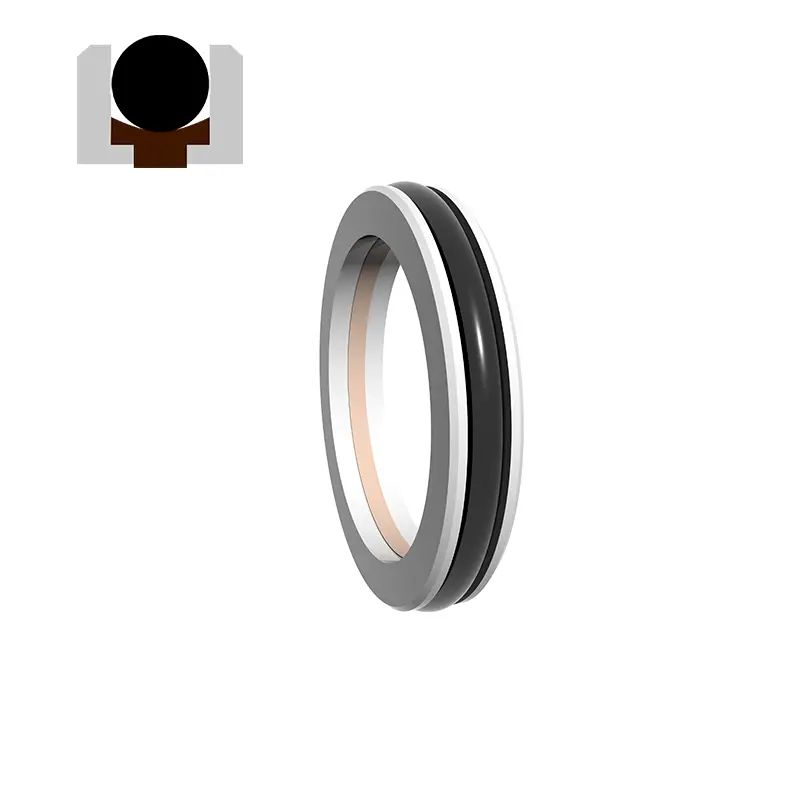

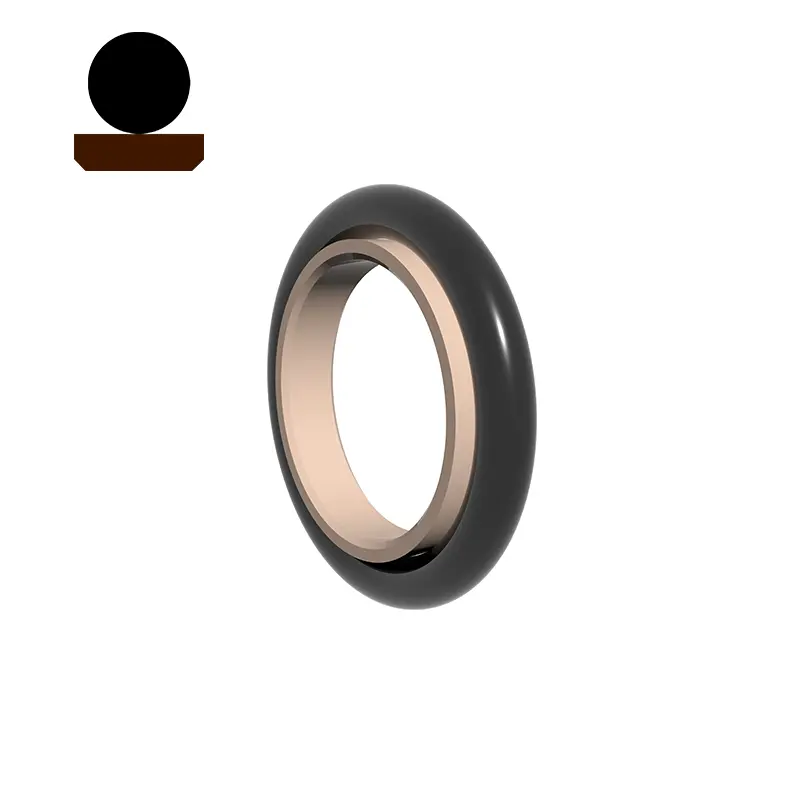

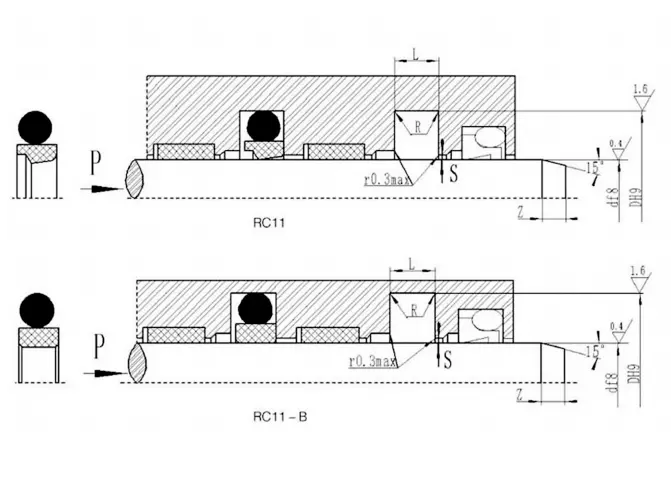

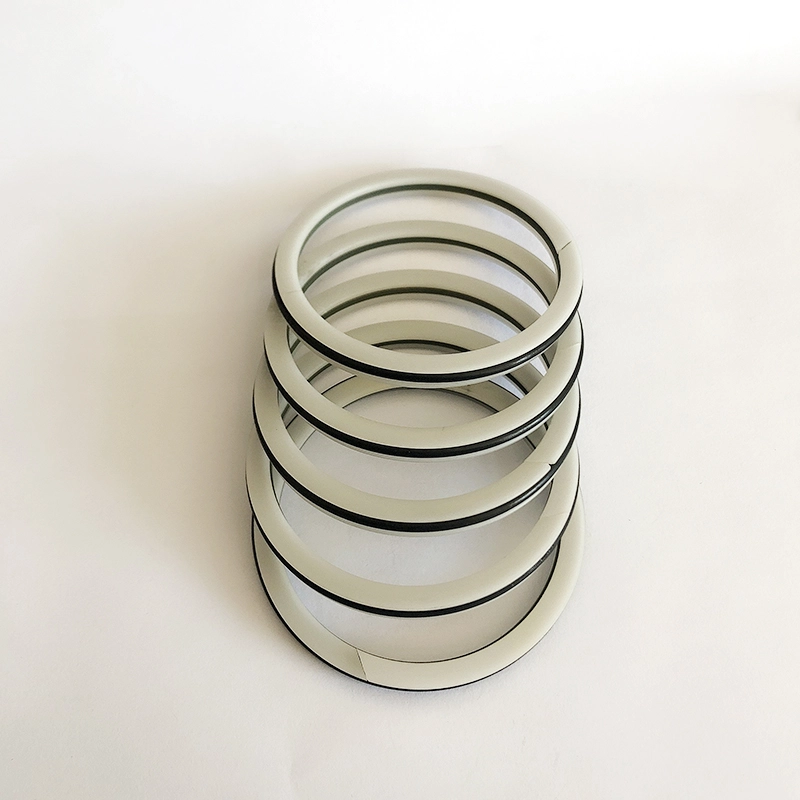

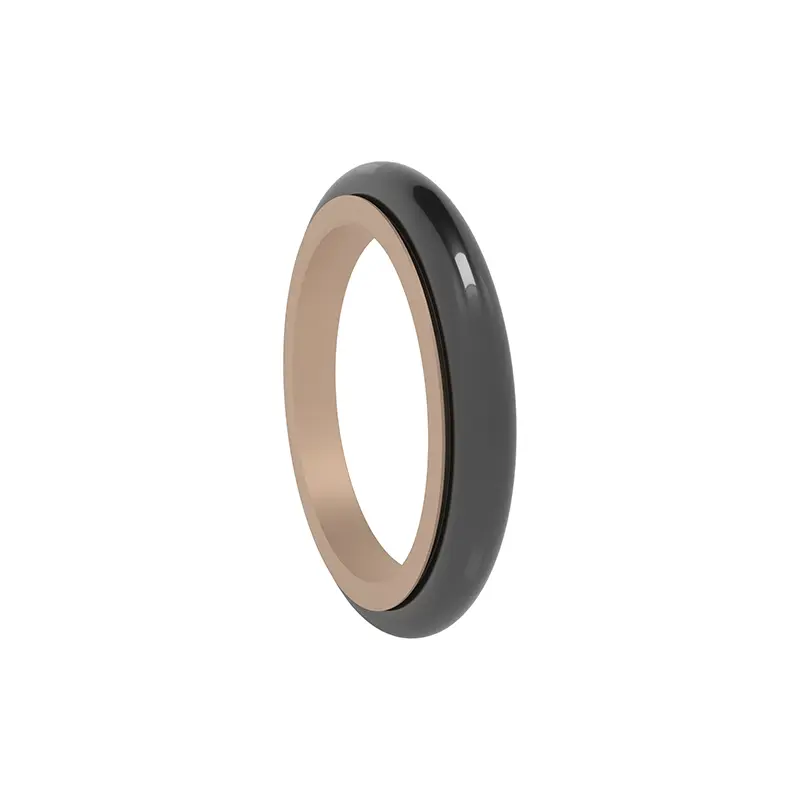

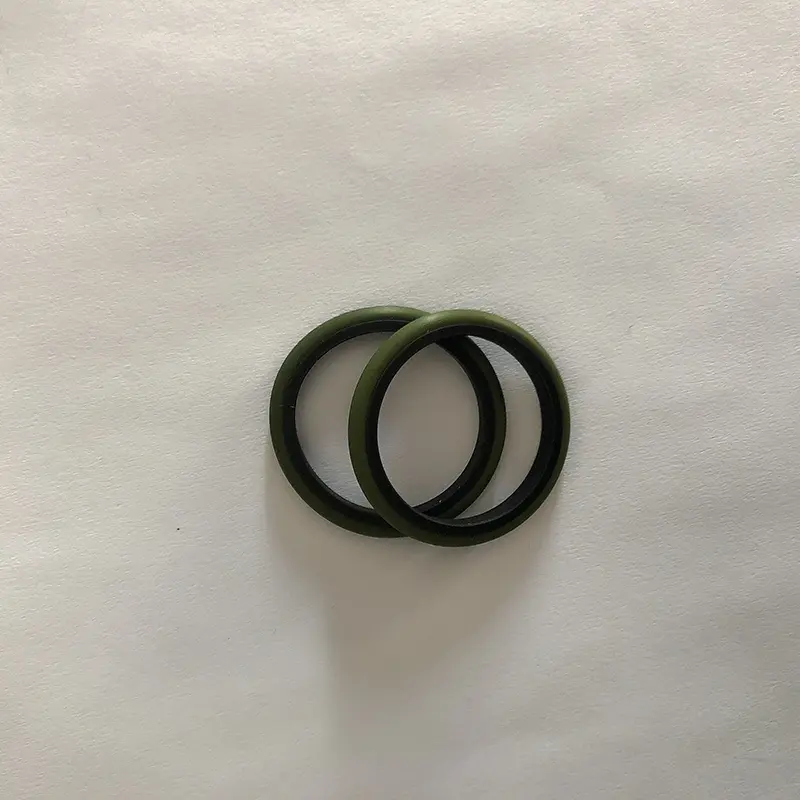

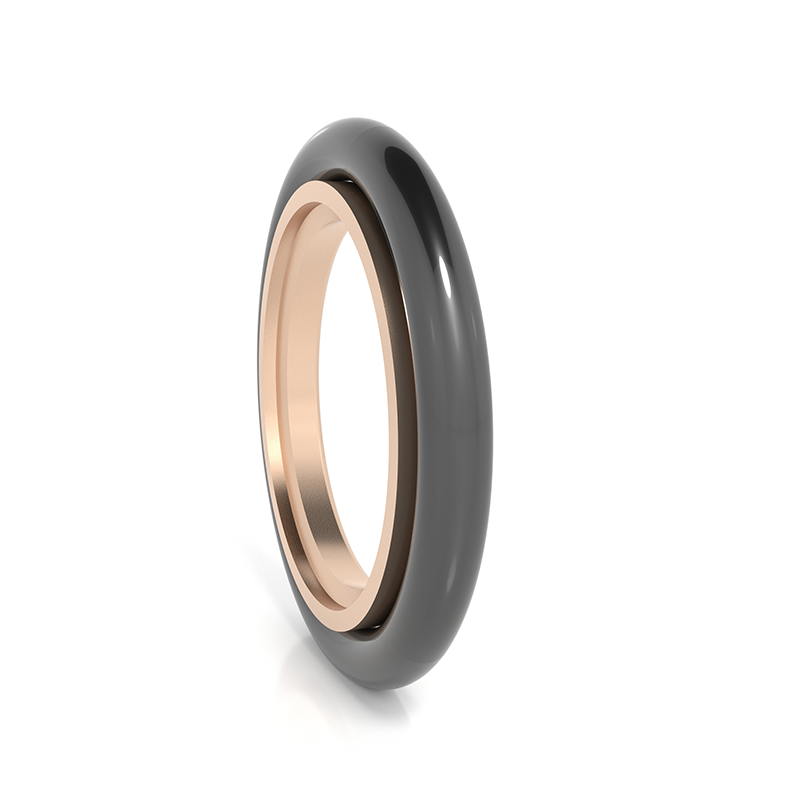

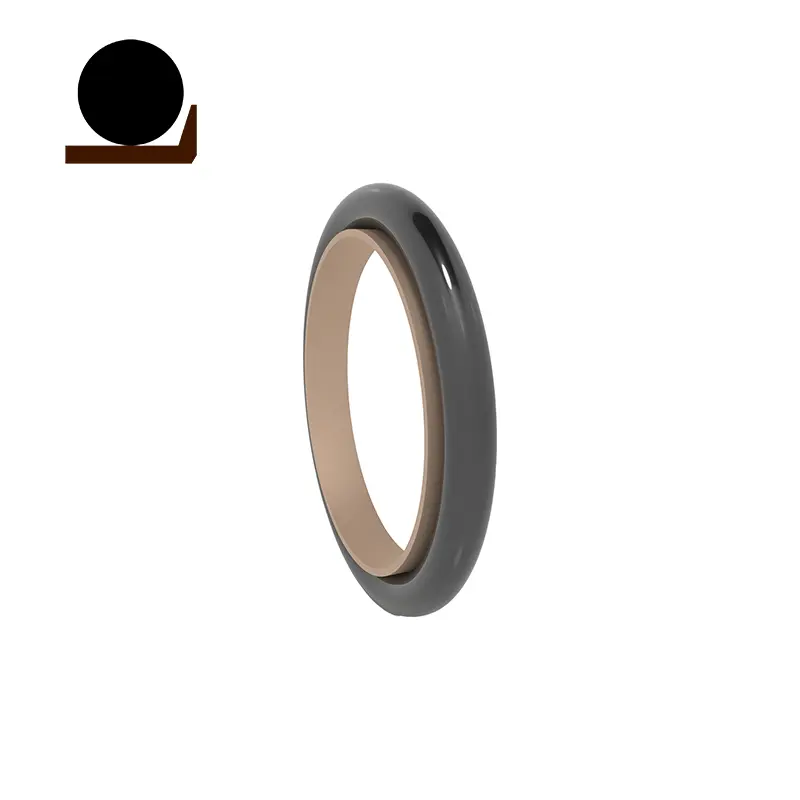

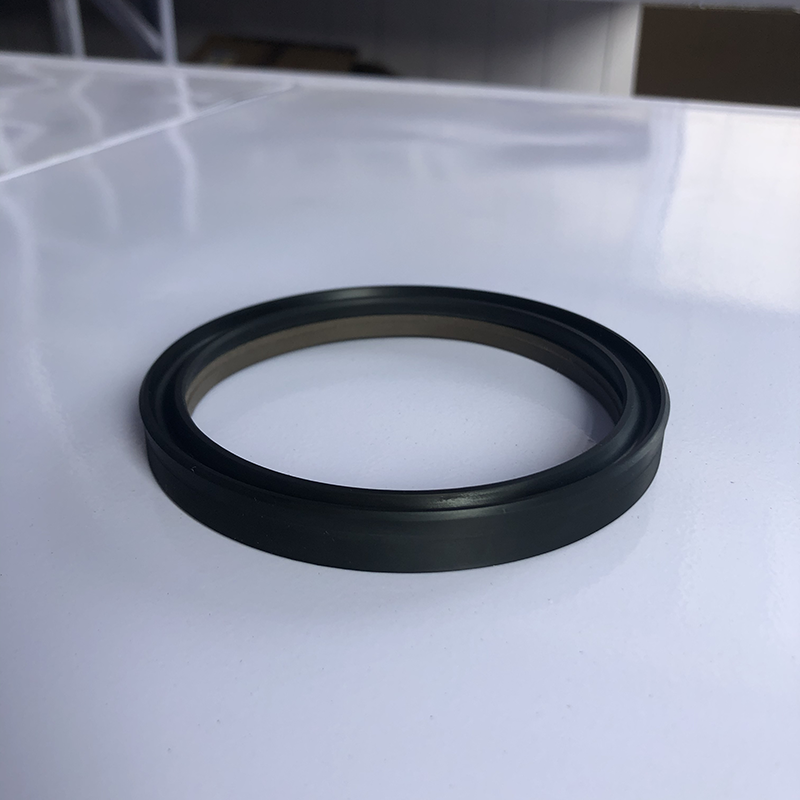

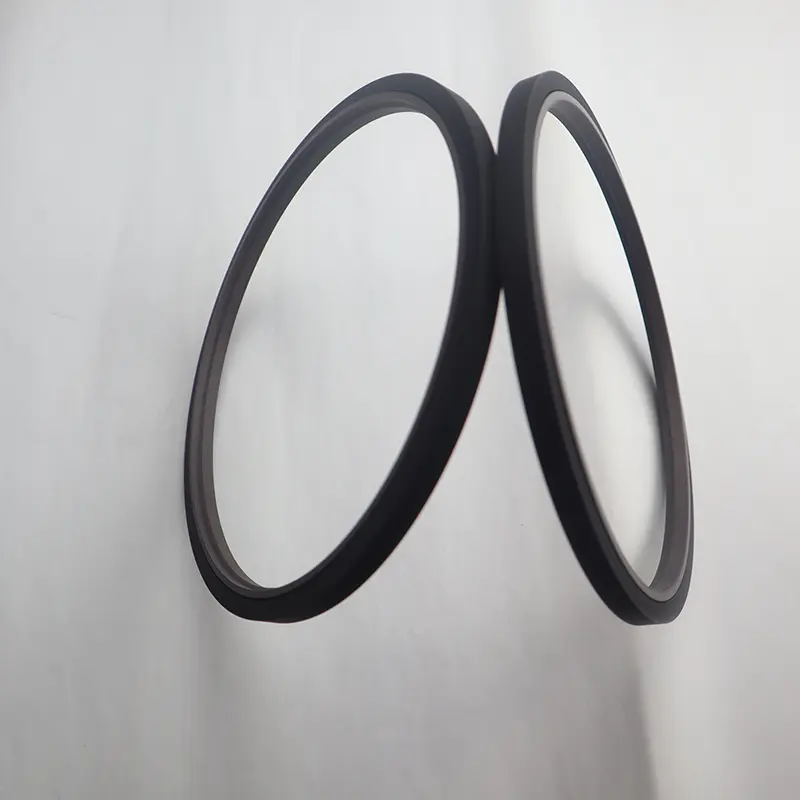

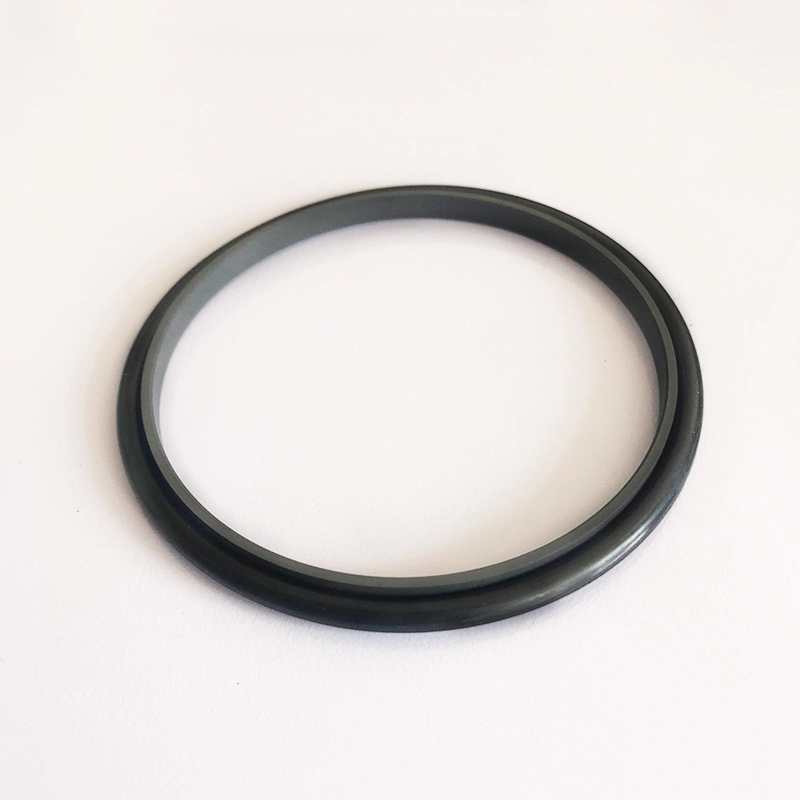

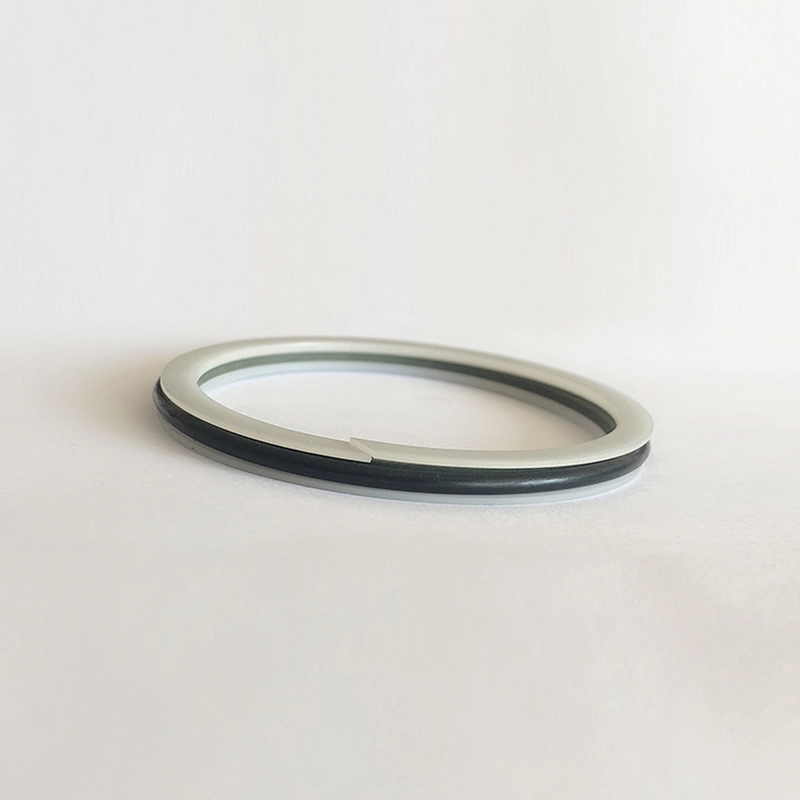

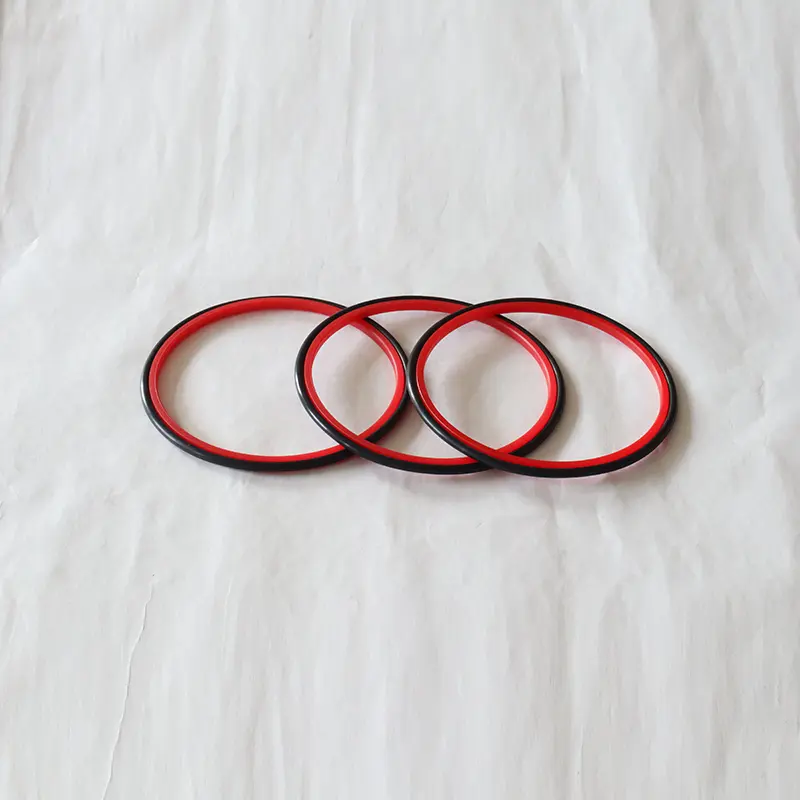

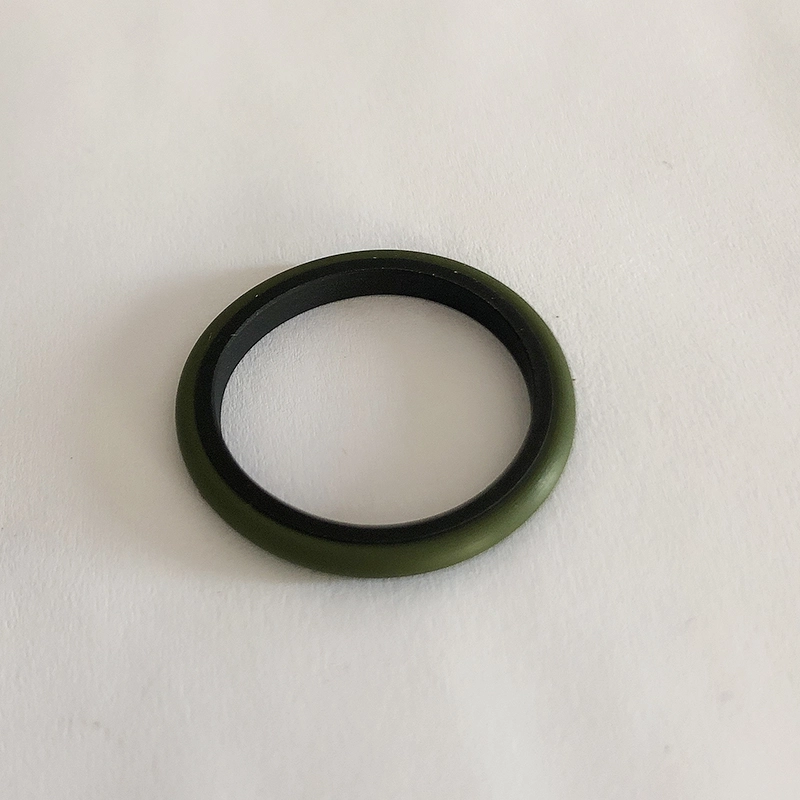

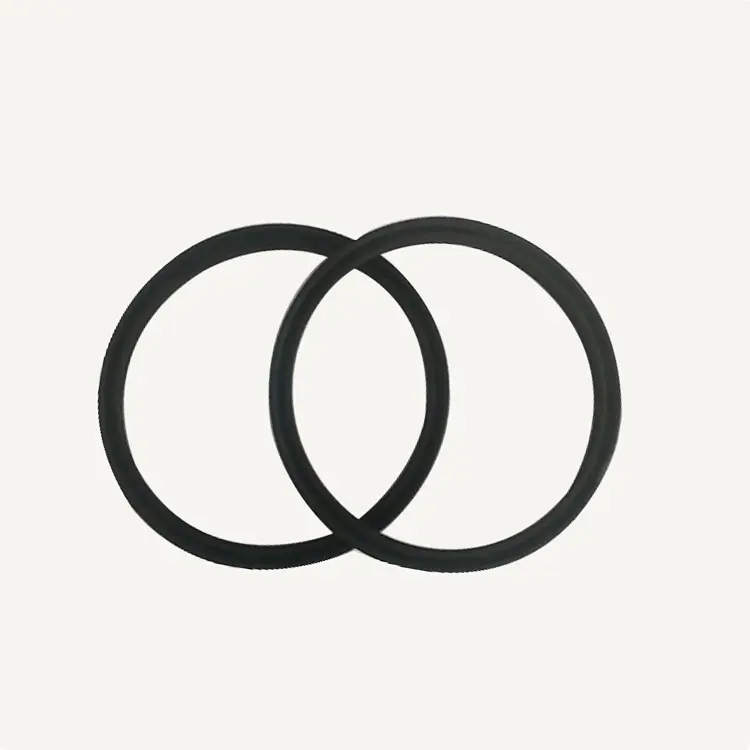

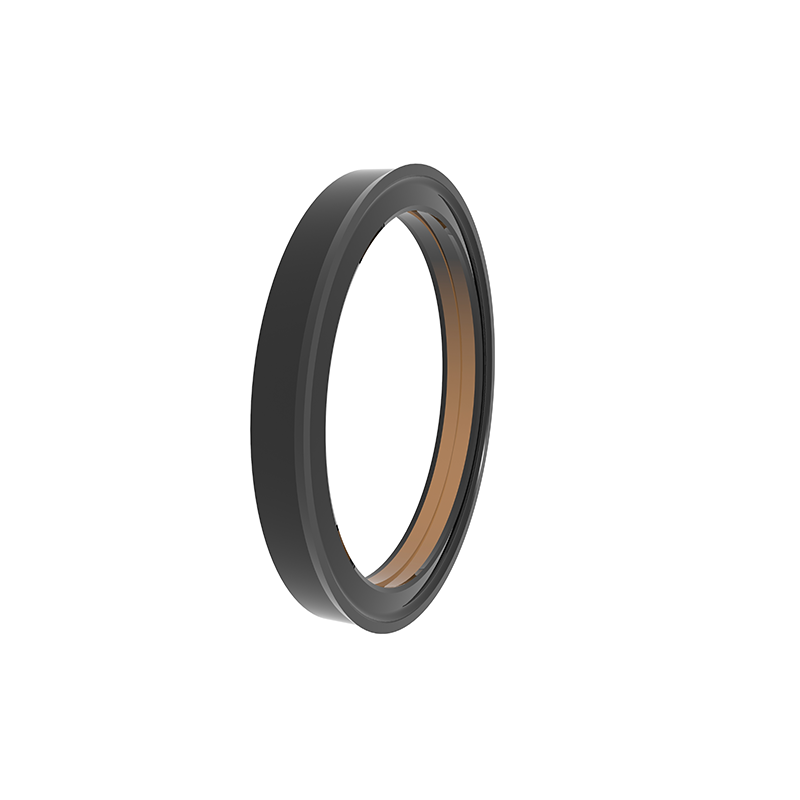

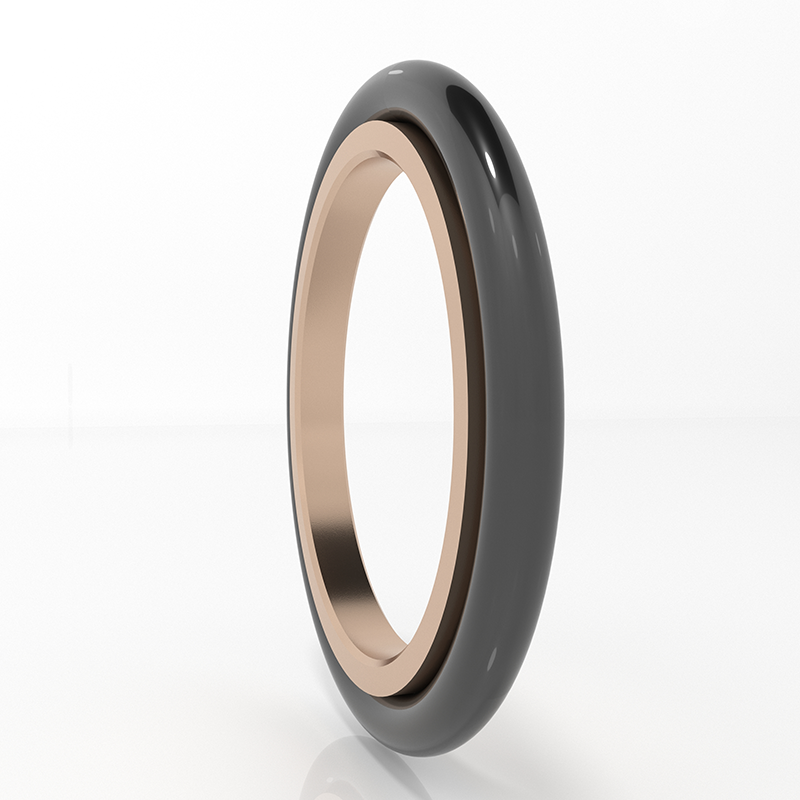

RC11, doldurulmuş bir PTFE basamaklı sızdırmazlık halkası ve hidrolik pistonlu hareket için tek yönlü basınç sızdırmazlığı için uygun O şeklinde bir lastik halkadan oluşur.

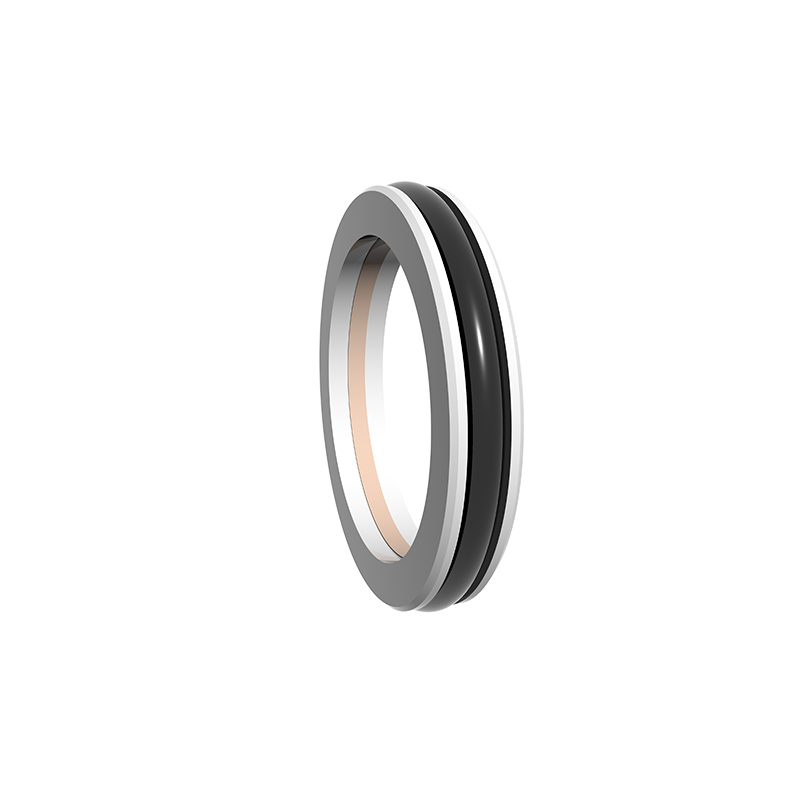

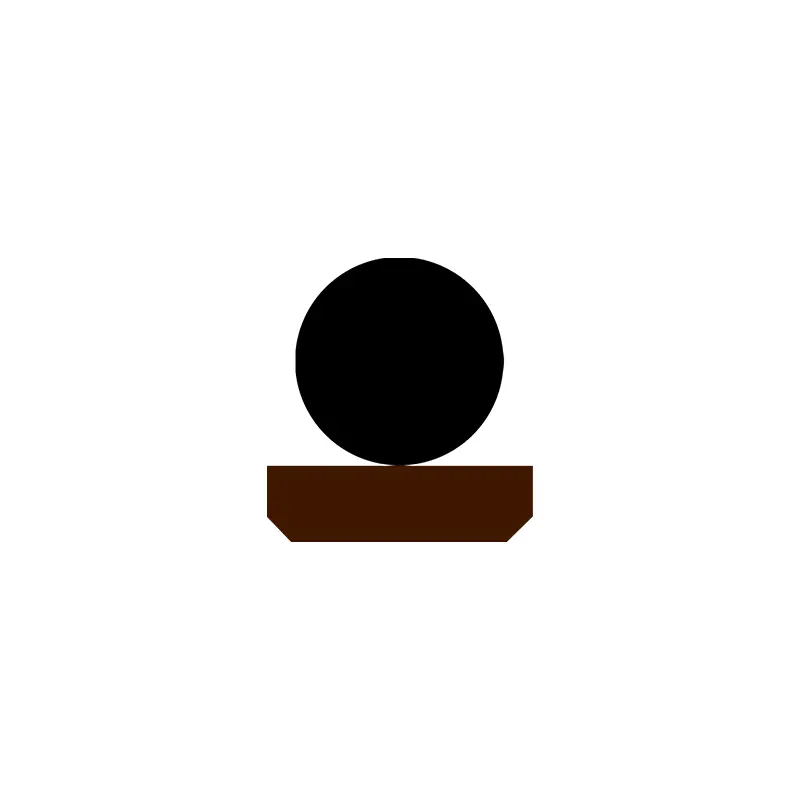

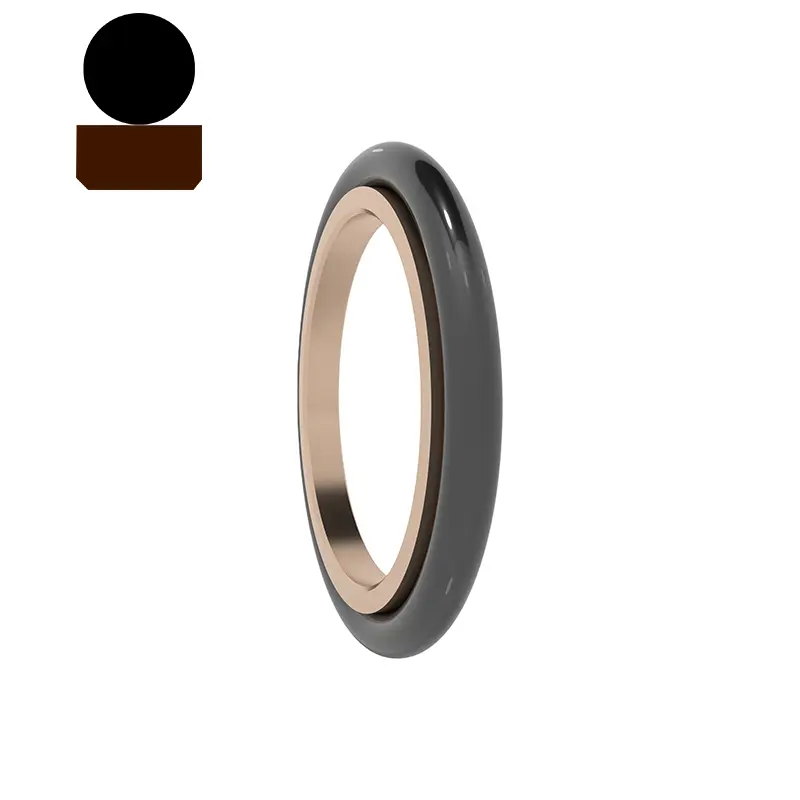

RC11-B, doldurulmuş bir PTFE dikdörtgen sızdırmazlık halkası ve hidrolik pistonlu hareket iki yönlü basınç sızdırmazlığı için uygun O şeklinde bir lastik halkadan oluşur. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Genellikle bir kılavuz halkası ile birlikte kullanılır. Bölünmüş (açık) oluklar 30 mm'den daha az çubuk çapları için kullanılmalıdır. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Yüksek yaşam, yağsız yağlama contaları için kullanılabilir;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığı için kullanılabilir;

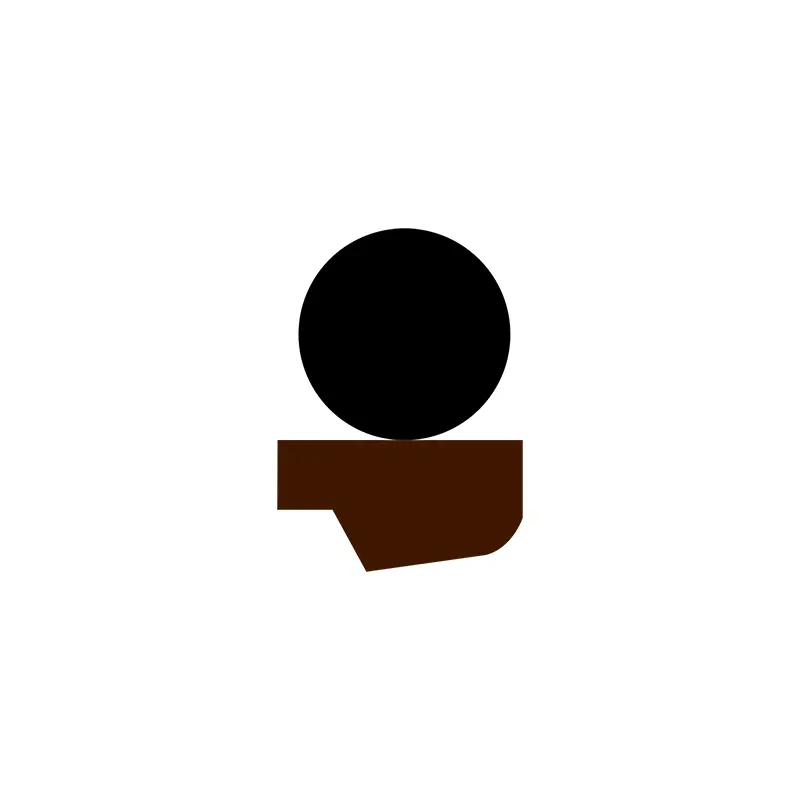

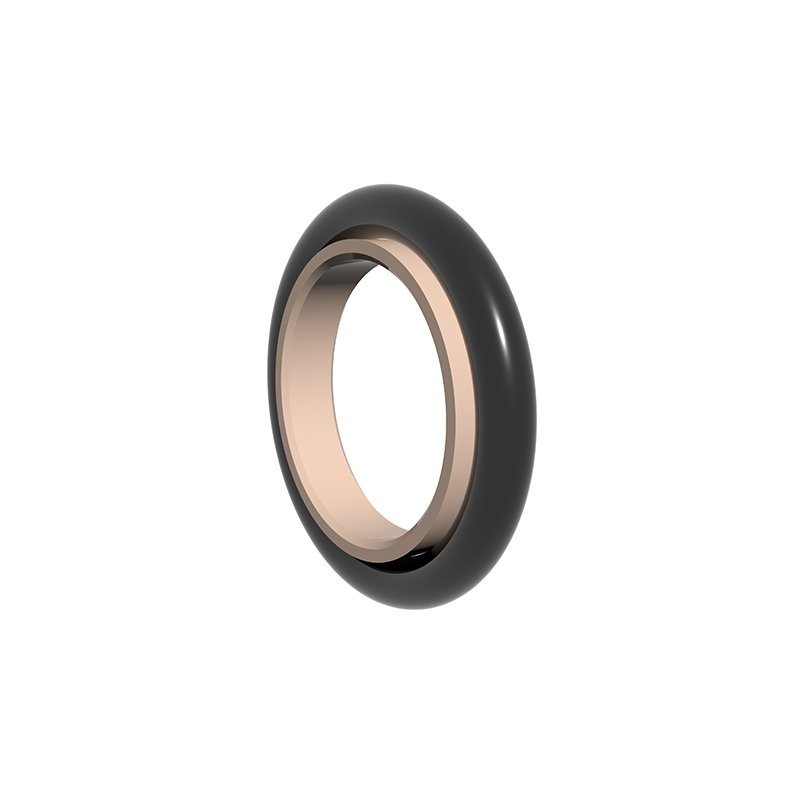

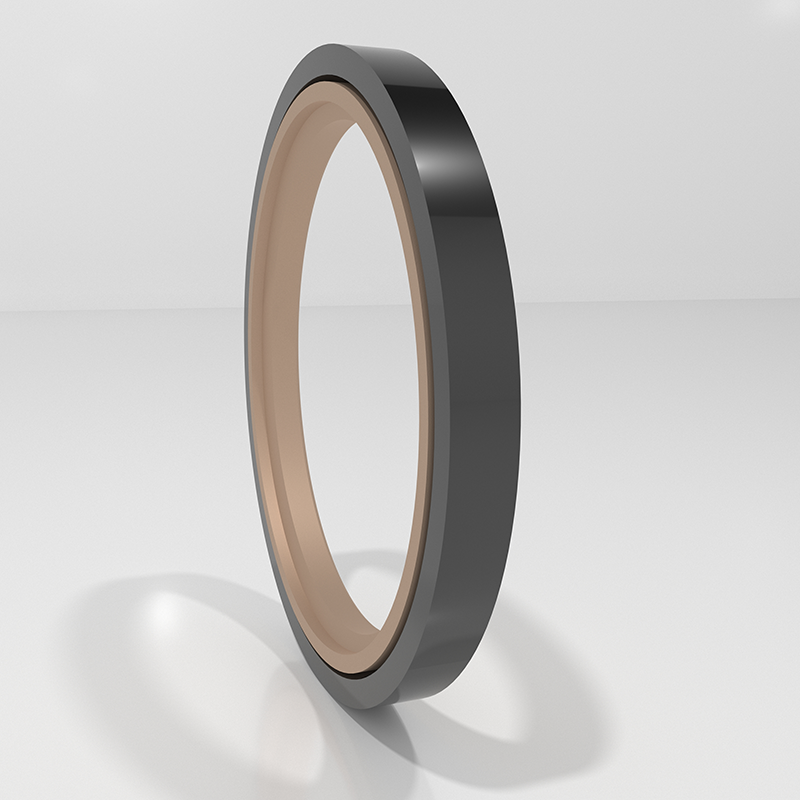

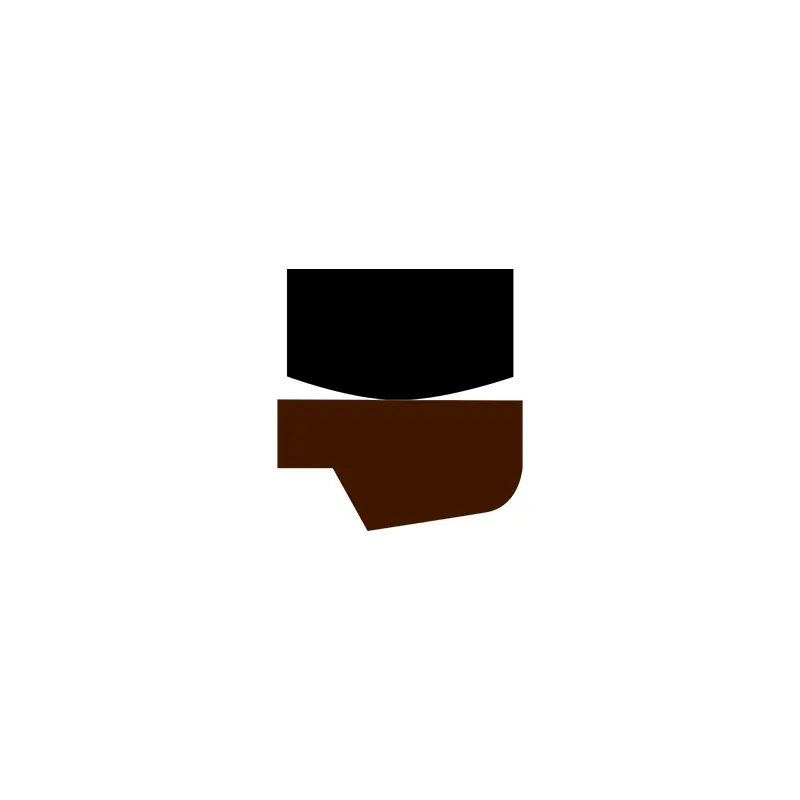

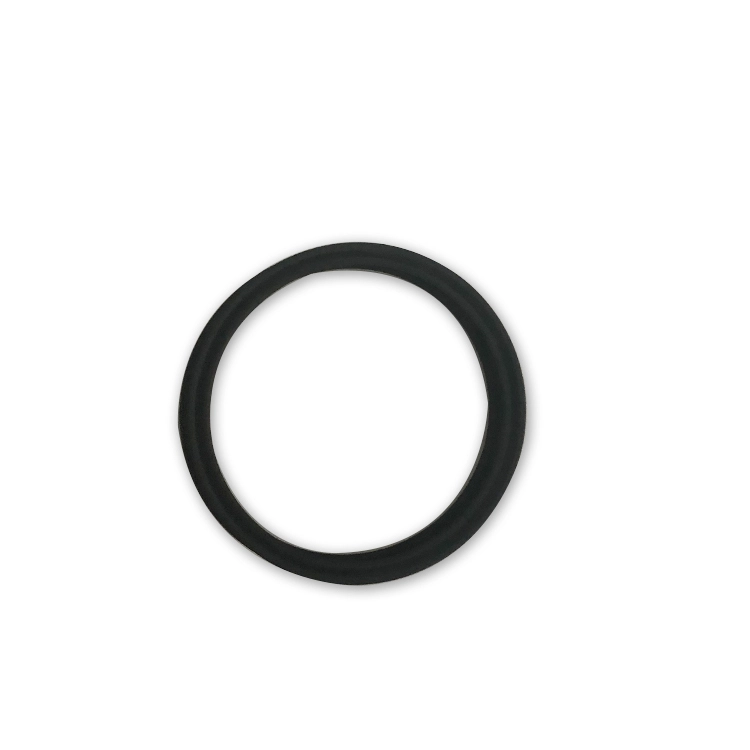

RC12, doldurulmuş bir PTFE basamaklı sızdırmazlık halkası ve hidrolik pistonlu hareket tek yönlü basınç sızdırmazlığı için uygun dikdörtgen bir kauçuk halkadan oluşur. Dikdörtgen halka radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Genellikle bir kılavuz halkası ile birlikte kullanılır. Bölünmüş (açık) oluklar 30 mm'den daha az çubuk çapları için kullanılmalıdır. Çoğunlukla ağır hidrolik ekipmanlarda kullanılır.
Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Basınç ve zorlu koşullar altında çok yüksek basınç stabilitesi;
3. Yüksek yaşam, yağsız yağlama contaları için kullanılabilir;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığı için kullanılabilir;

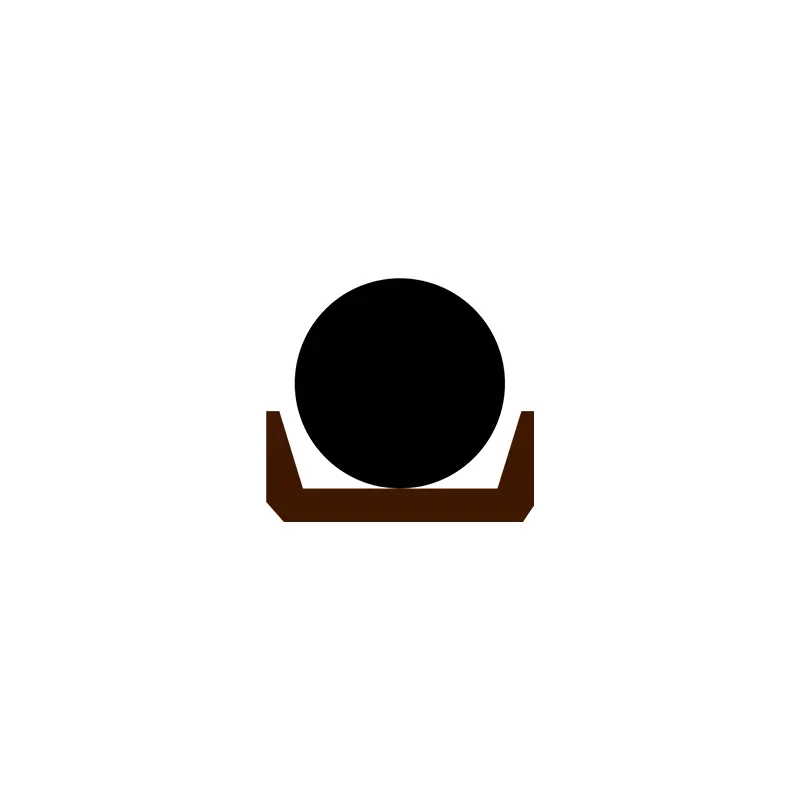

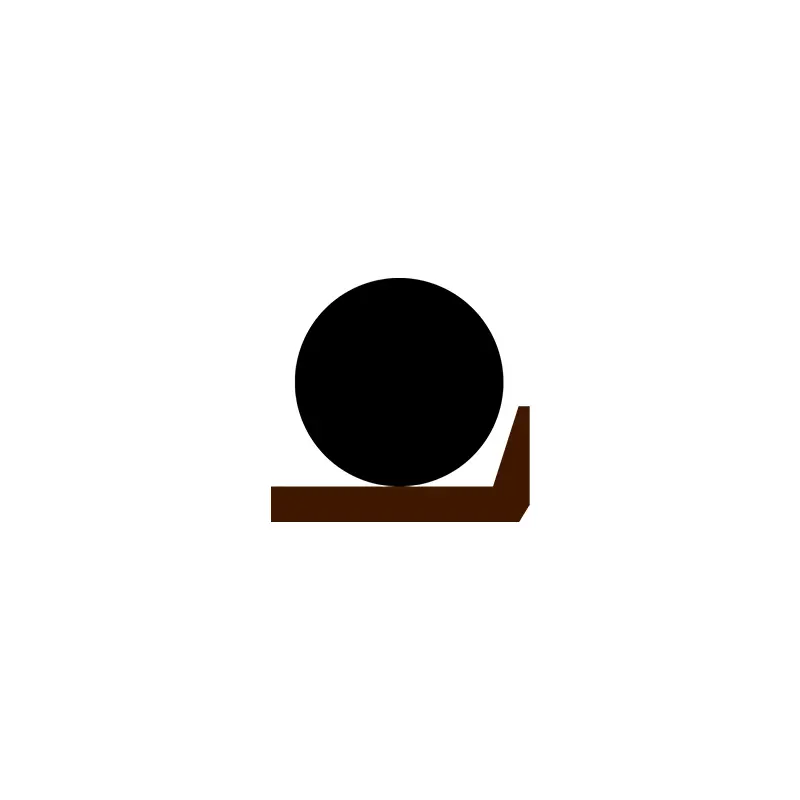

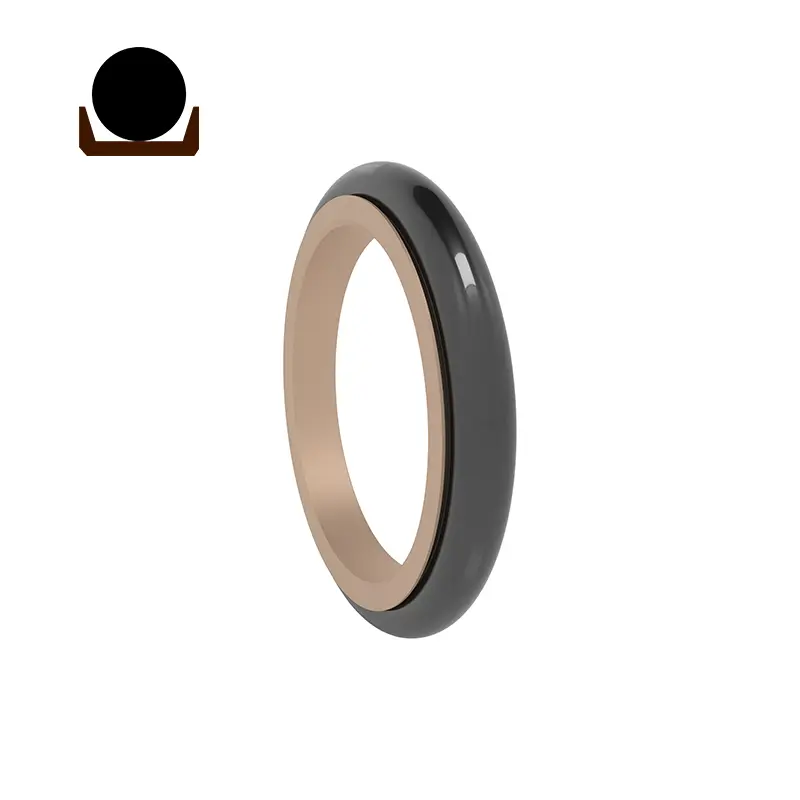

SPNC/RC13, bir PTFE kapak şeklindeki sızdırmazlık halkasından ve hidrolik ve pnömatik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun olan O şeklinde bir kauçuk halkadan oluşur. O şeklindeki halka radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Sızdırmazlık halkası, iyi takip telafisi yeteneğine sahip ince bir dudak tasarımı benimser, bu nedenle sızdırmazlık performansı iyidir ve GB12350 halka oluğuna monte edilebilir. Bölünmüş (açık) oluklar 30 mm'den daha az çubuk çapları için kullanılmalıdır. Özellikler:
1. Hem hidrolik hem de pnömatik için kullanılabilir ve çift yönlü basınç sızdırmazlığı için kullanılabilir;
2. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme ve sürünme yok;
3. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
4. Küçük yapısal alan, kolay kurulum ve bakım;
RC14, bir PTFE üçgen sızdırmazlık halkası ve hidrolik ve pnömatik pistonlu hareket tek yönlü basınç sızdırmazlığı için uygun olan O şeklinde bir lastik halkadan oluşur. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Sızdırmazlık halkası ince bir dudak tasarımı benimsediğinden, takip tazminat yeteneği daha iyidir, bu nedenle sızdırmazlık performansı iyidir. Bölünmüş (açık) oluk, çubuk çapları 30 mm'den daha az kullanılmalıdır. Özellikler:
1. Hem hidrolik hem de pnömatik için kullanılabilir;
2 Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
3. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
4. Küçük yapısal alan, kolay kurulum ve bakım;

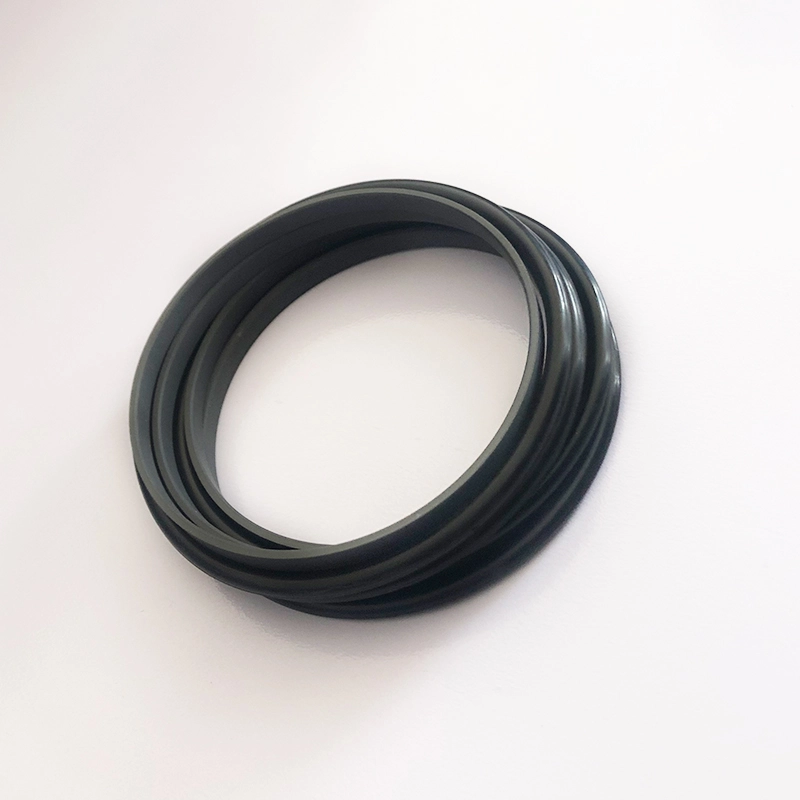

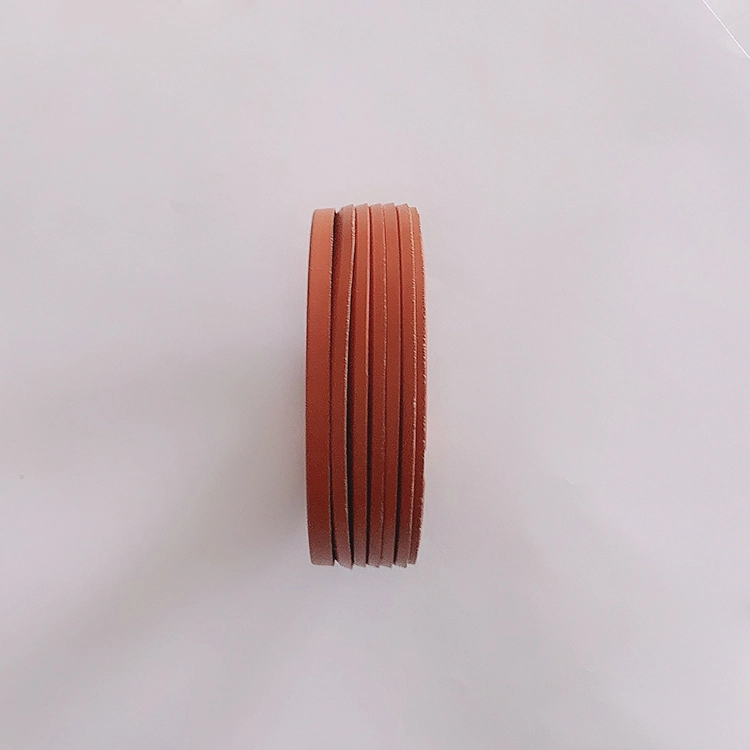

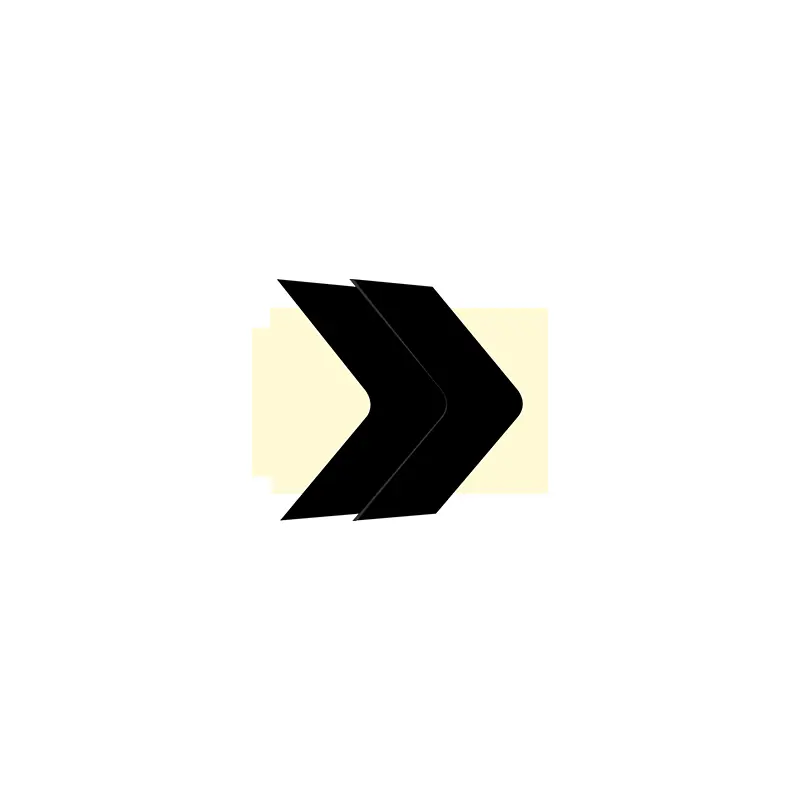

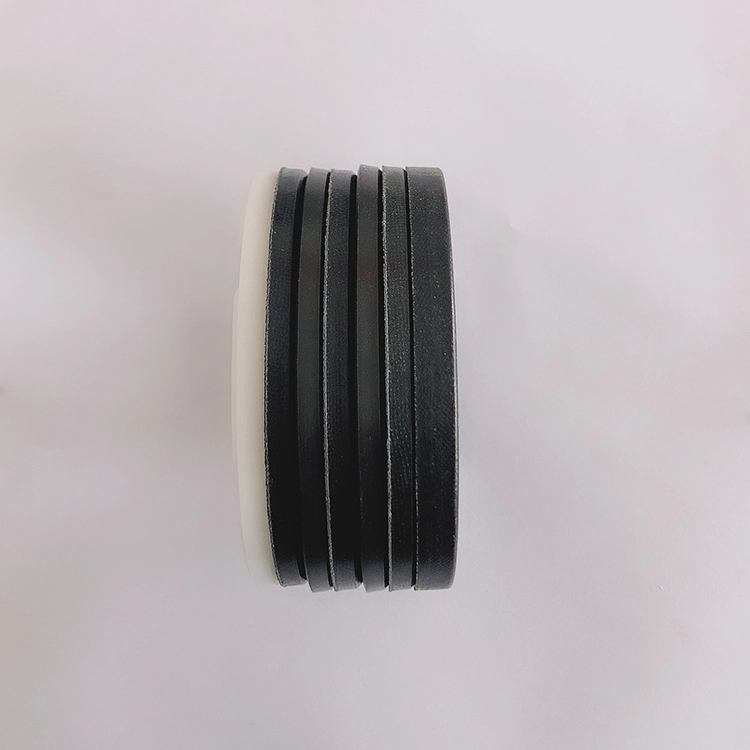

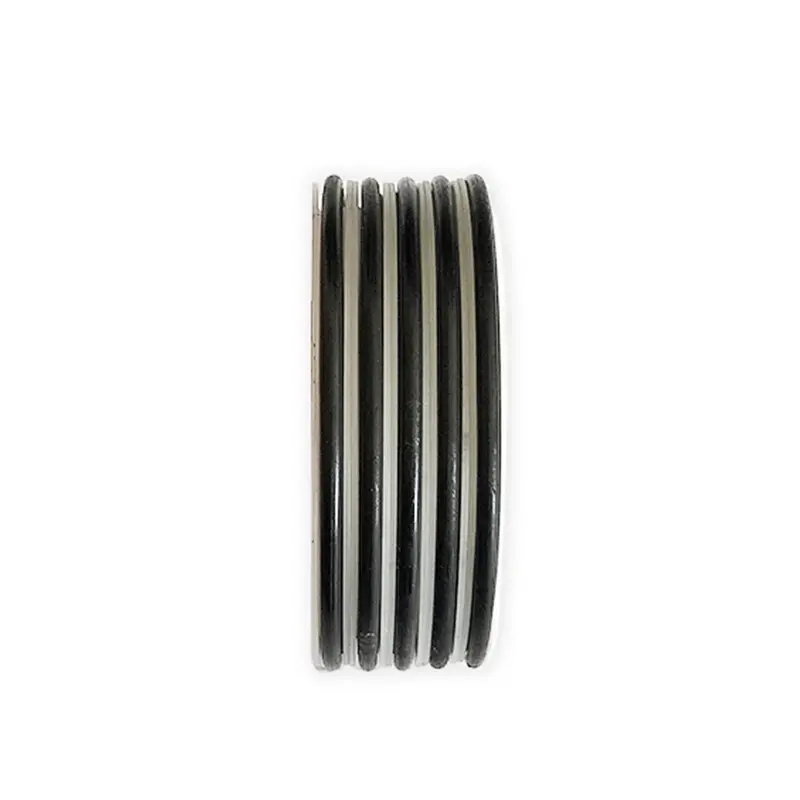

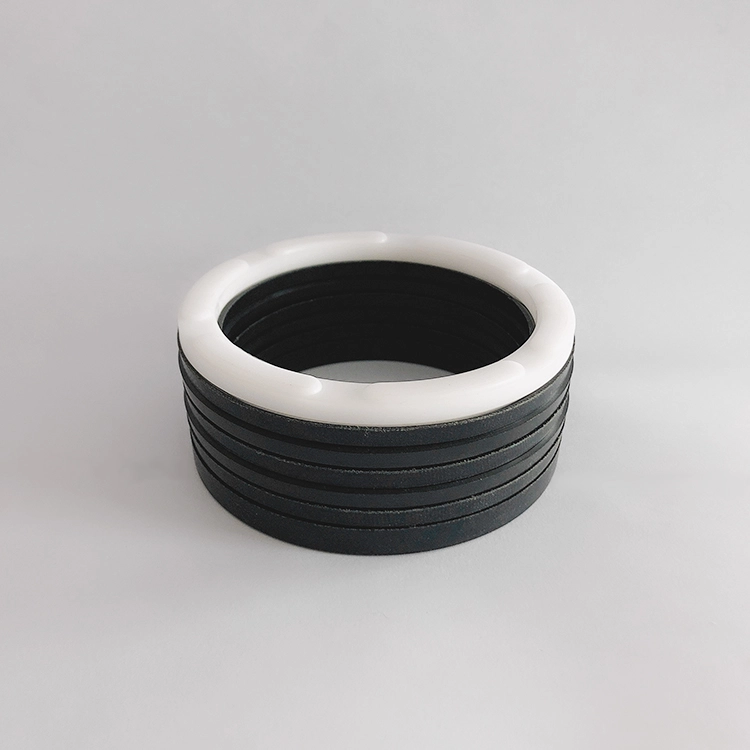

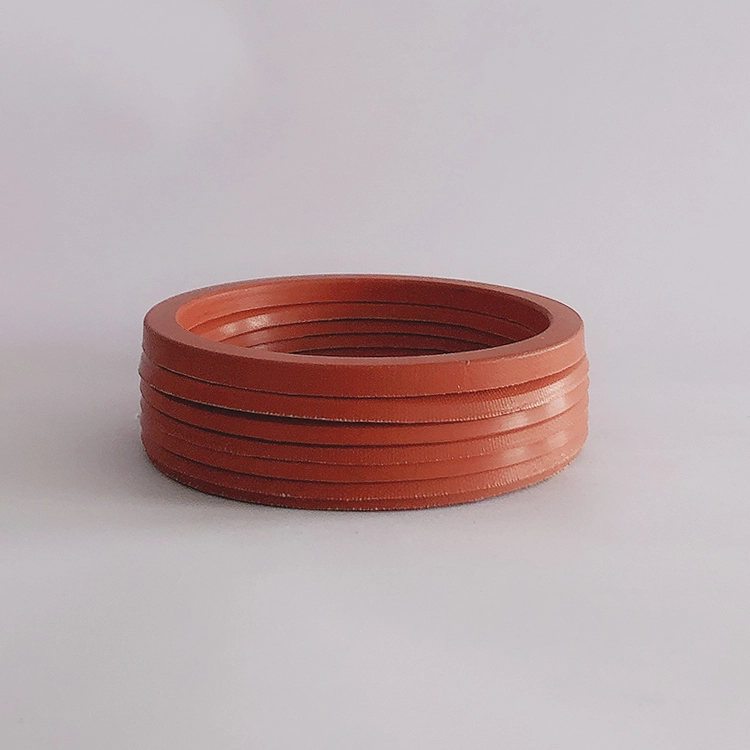

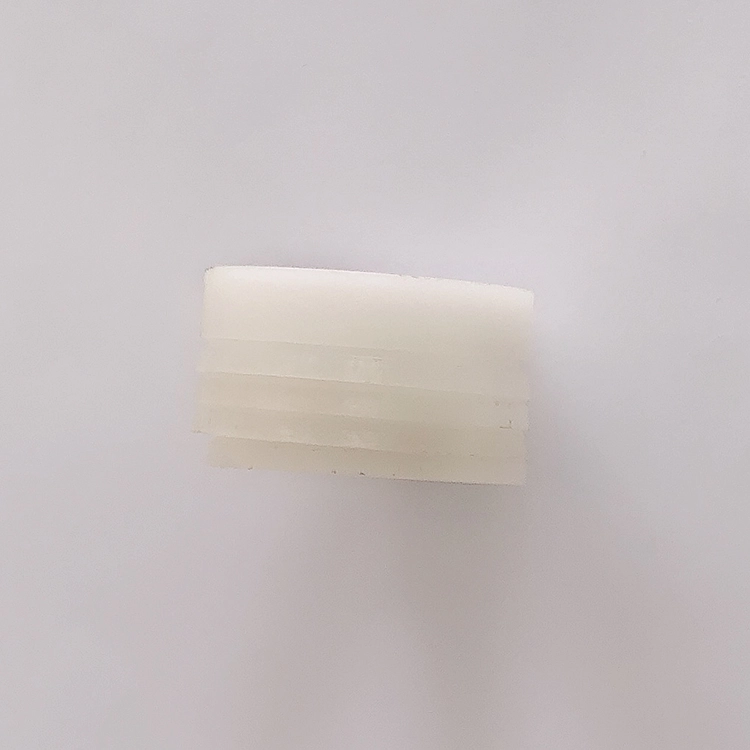

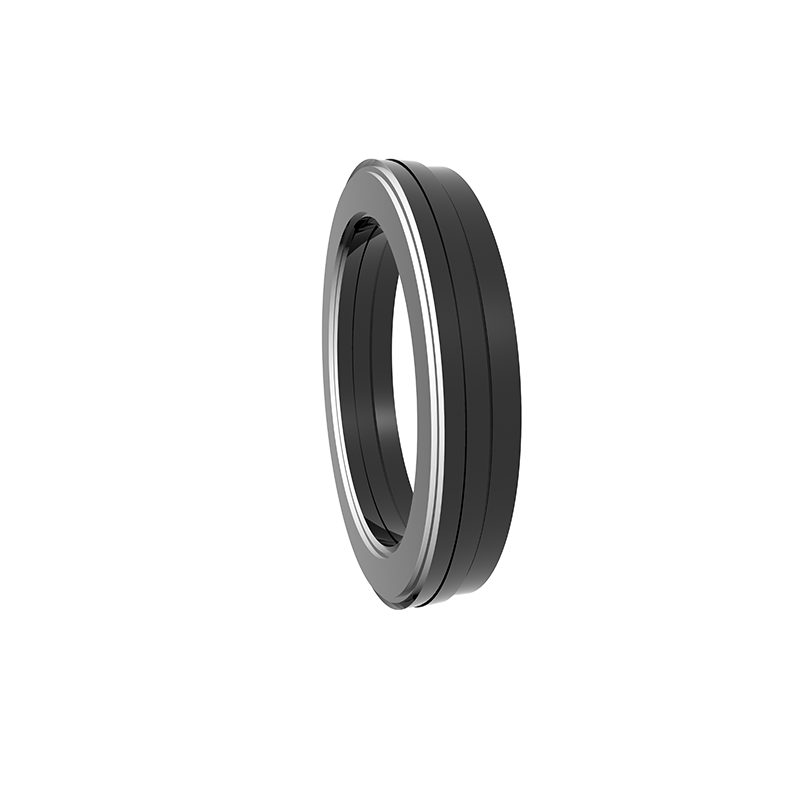

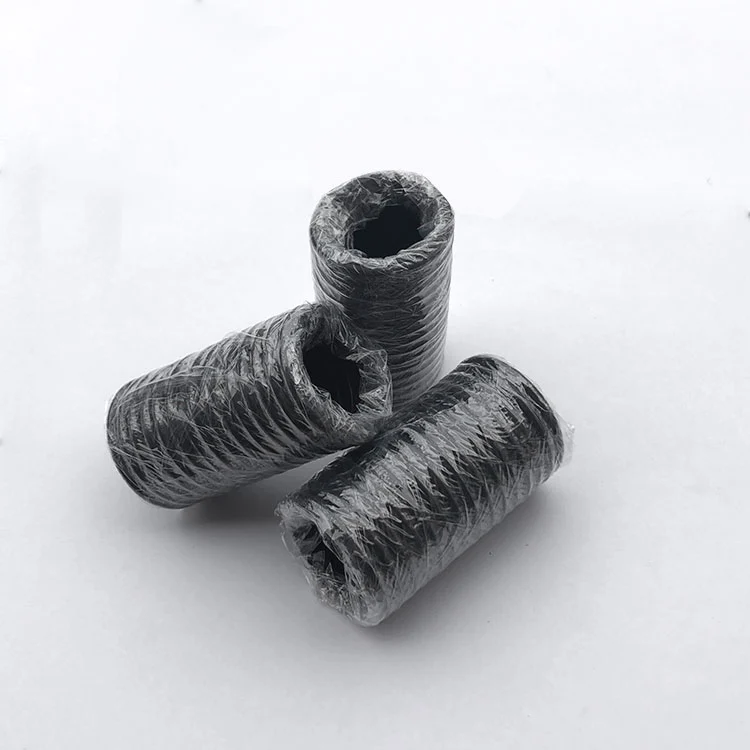

RC15, V şekilli sızdırmazlık halkalarının bir seti (3'ten fazla), bir basınç halkası ve bir destek halkasından oluşur ve hidrolik pistonlu hareket için tek yönlü basınç sızdırmazlığı için uygundur. Sızdırmazlık malzemesi ile uyumlu gres kurulum sırasında uygulanmalıdır. İntegral (kapalı) bir oluğa monte edilemez. Özellikler:
1. Çeşitli amaçlara uygun olarak en uygun şekilde ayarlanabilen çeşitli malzemeler mevcuttur;
2. Sert çalışma koşulları altında kullanılabilir ve neredeyse tüm medya ve zorlu koşullar için uygundur;
3. Uzun bir servis ömrüne sahiptir ve yağsız yağlanmış contalar (makul malzeme seçimi) için kullanılabilir;
4. Sızdırmazlık ve sürtünme, contanın ayarlanmasıyla ayarlanabilir ve eksenel boyut, V şekilli sızdırmazlık halkasının eklenmesi veya çıkarılmasıyla ayarlanabilir;
5. Sızdırmazlık yüzey kalitesi zayıf olsa bile etkili bir şekilde çalışabilir.

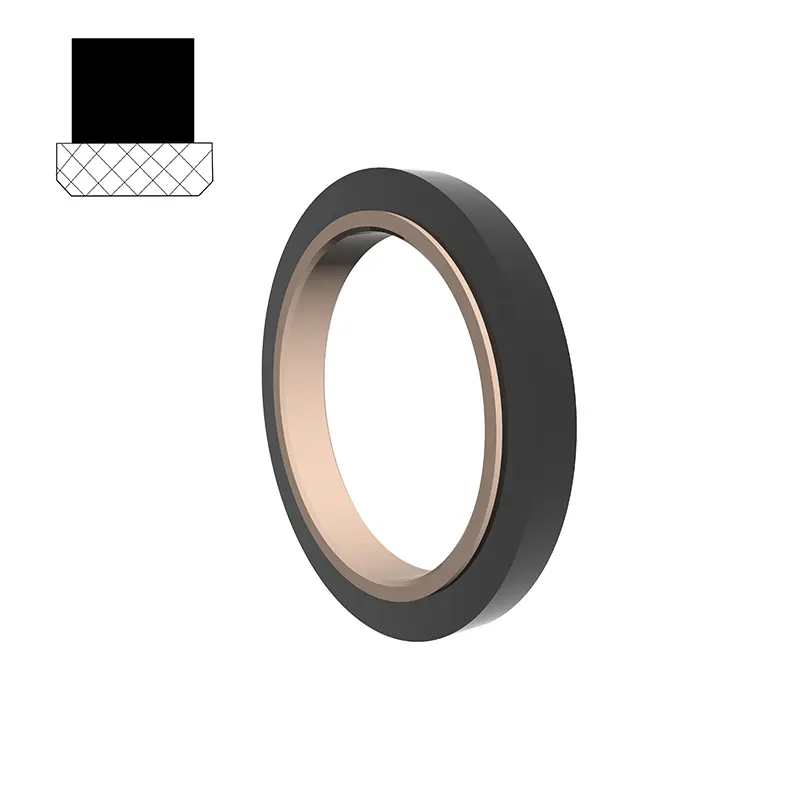

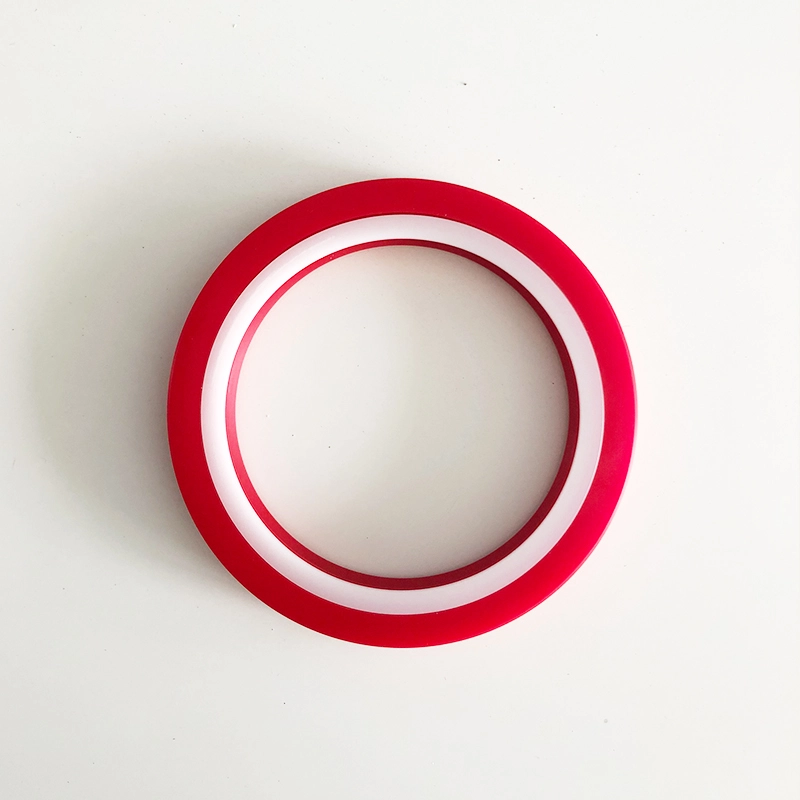

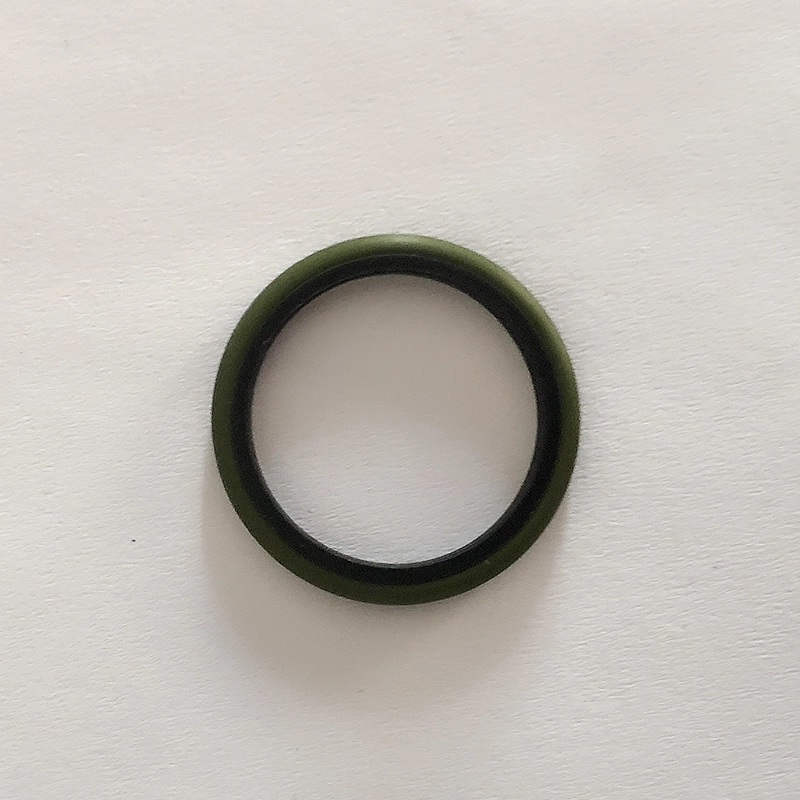

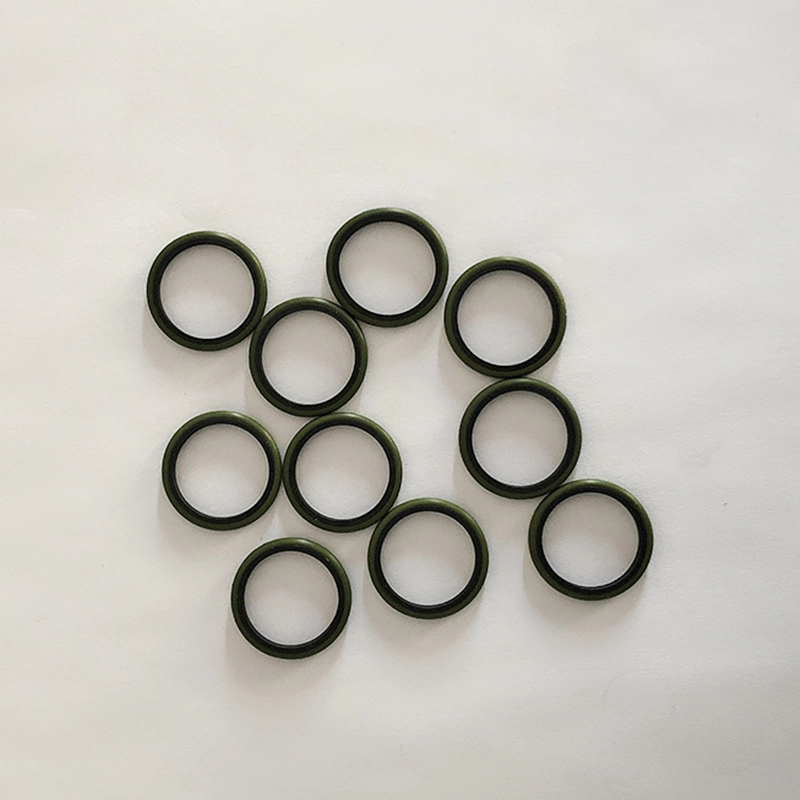

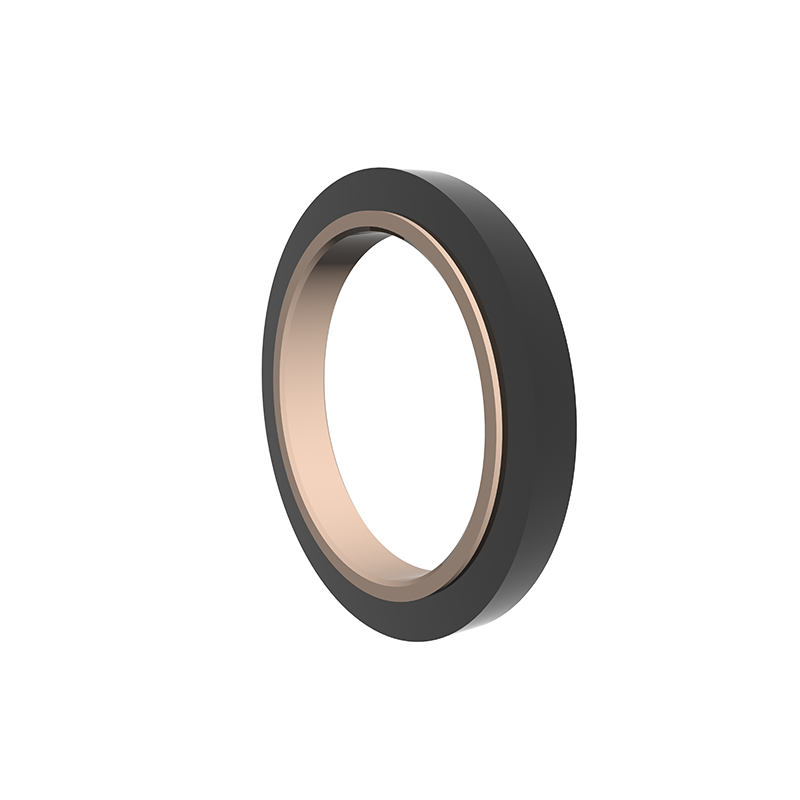

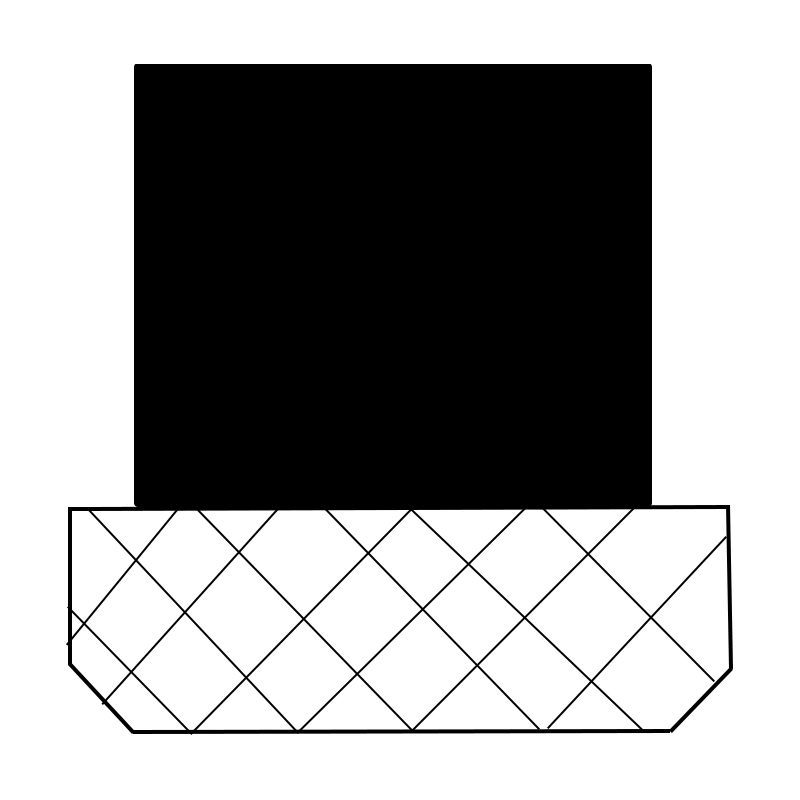

SPN, dolu bir PTFE dikdörtgen sızdırmazlık halkası ve hidrolik ve pnömatik pistonlu hareket çift yönlü basınç sızdırmazlığı için uygun dikdörtgen bir kauçuk halkadan oluşur. Dikdörtgen halka radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Bölünmüş (açık) oluklar 30 mm'den daha az çubuk çapları için kullanılmalıdır.
Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Hidrolik ve pnömatik çift kullanımlı contalar, çift yönlü basınç sızdırmazlığı için kullanılabilir;
3. Yüksek yaşam, yağsız yağlama contaları için kullanılabilir;
4. Küçük yapısal alan, kolay kurulum ve bakım;

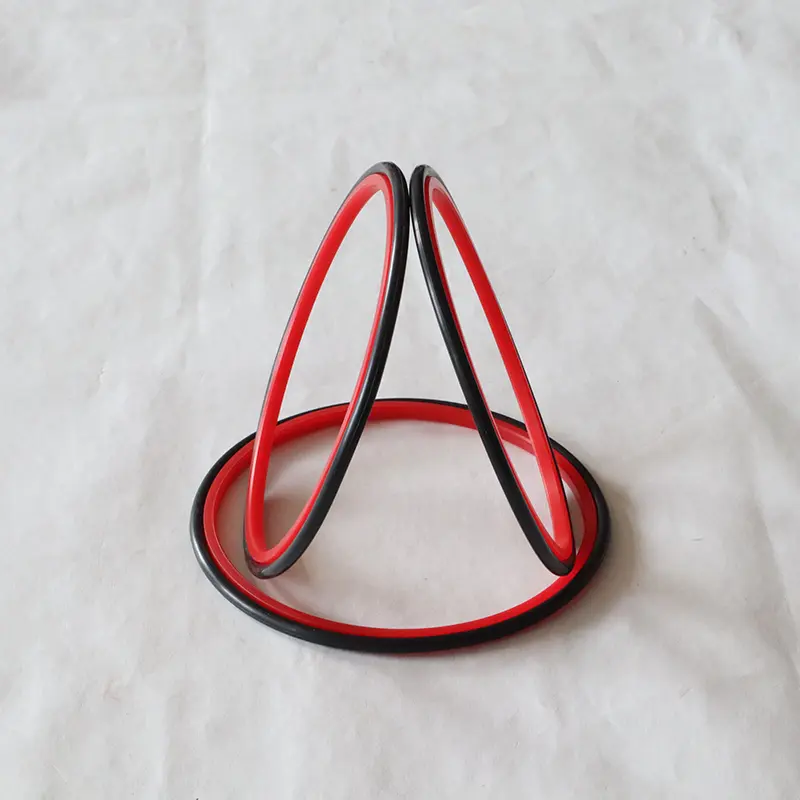

RC17, hidrolik ve pnömatik pistonlu çift yönlü basınç sızdırmazlığı için uygundur. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasının aşınmasını telafi eder. Bölünmüş (açık) oluklar 30 mm'den daha az çubuk çapları için kullanılmalıdır. Özellikler:
1. Düşük sürtünme, küçük başlangıç direnci, pürüzsüz hareket, eşit dinamik ve statik sürtünme, sürünme yok;
2. Hidrolik ve pnömatik çift kullanımlı contalar, çift yönlü basınç sızdırmazlığı için kullanılabilir;
3. Uzun ömür, yağsız yağlama contaları için kullanılabilir;
4. Küçük yapısal alan, kolay kurulum ve bakım:

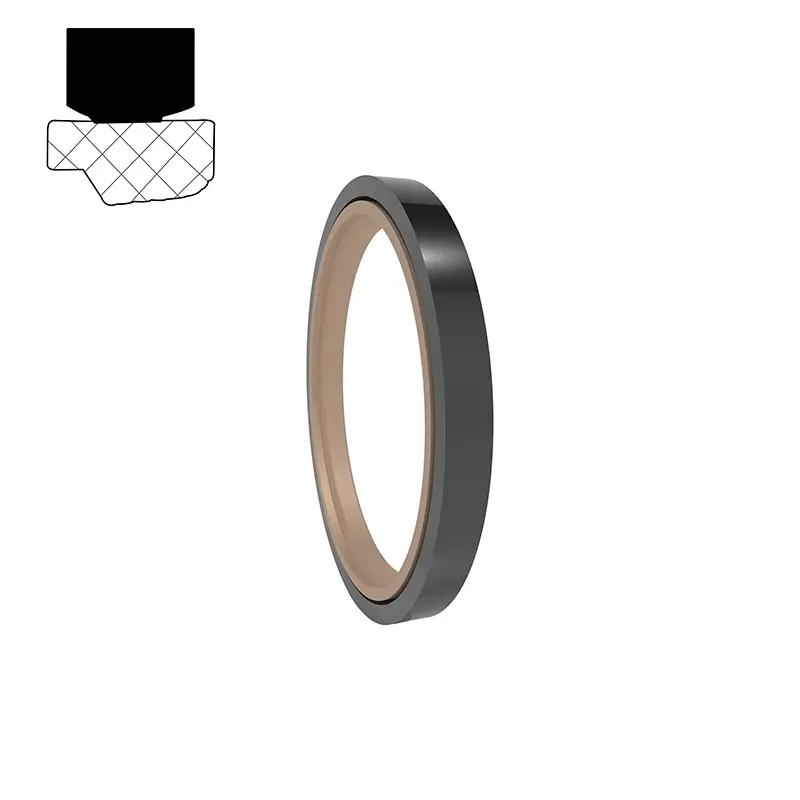

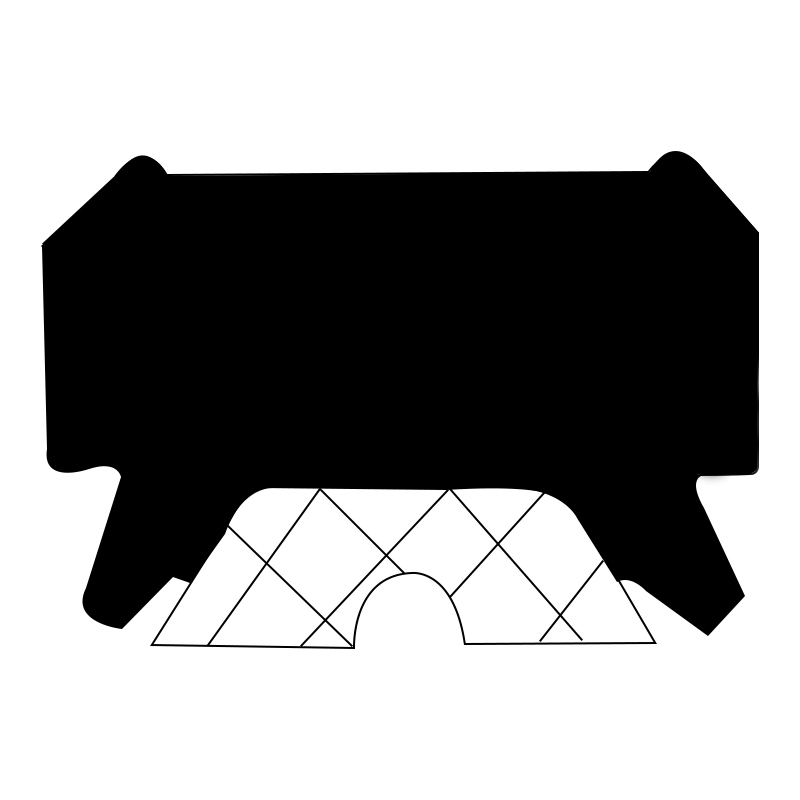

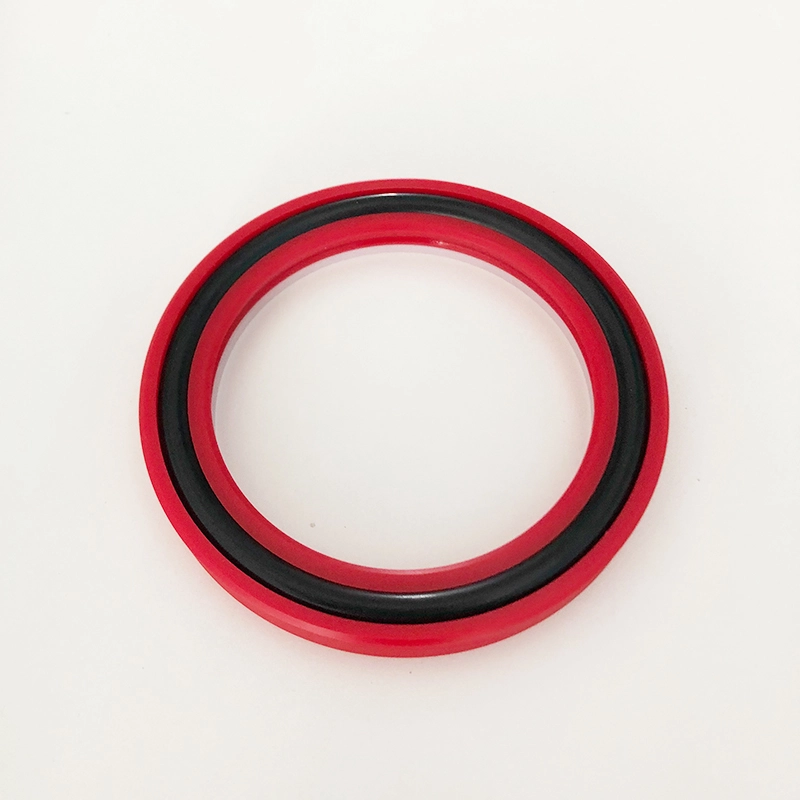

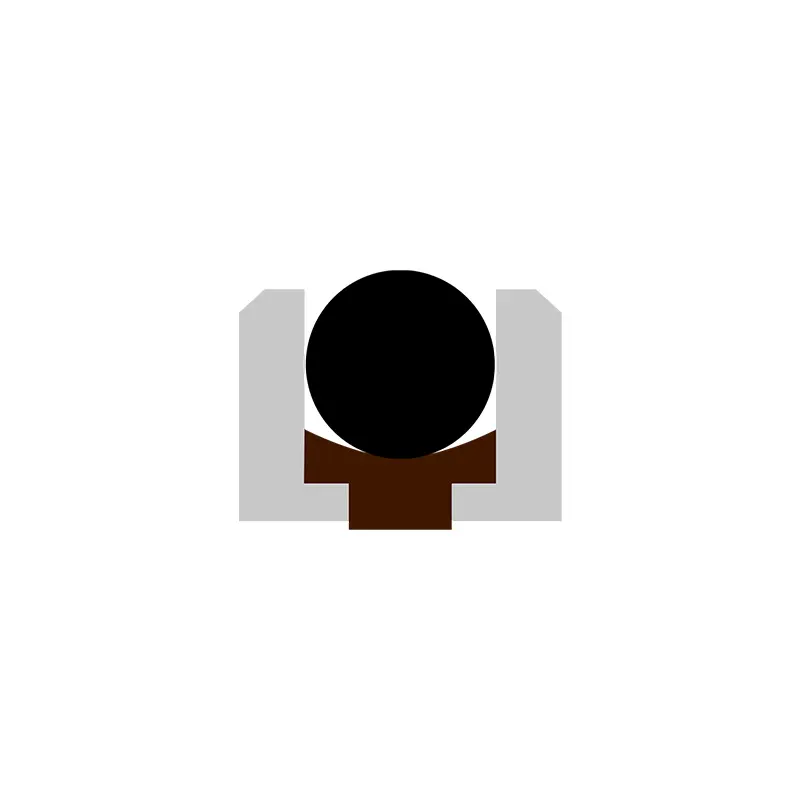

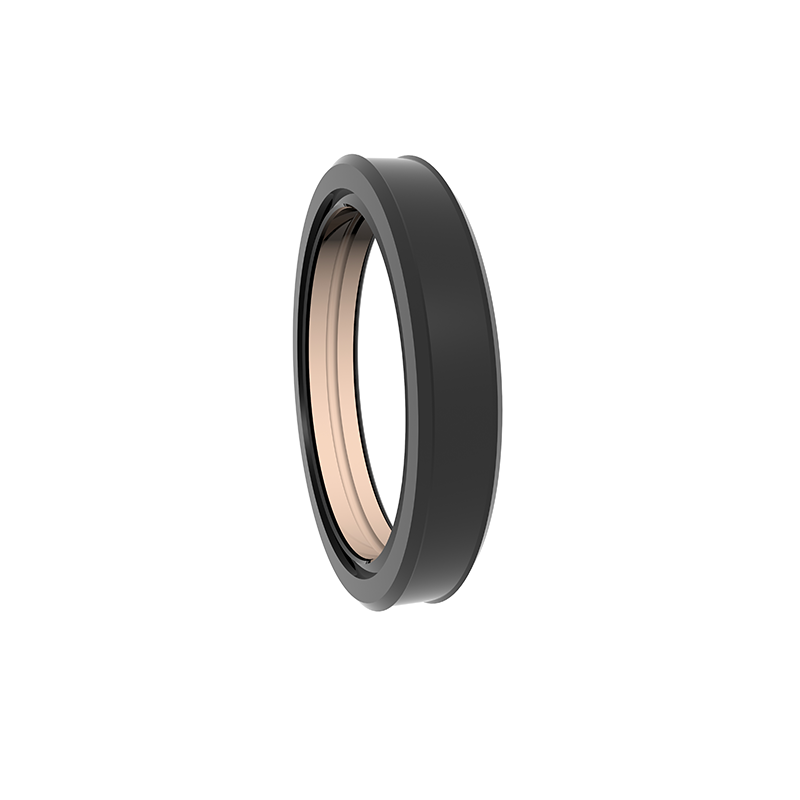

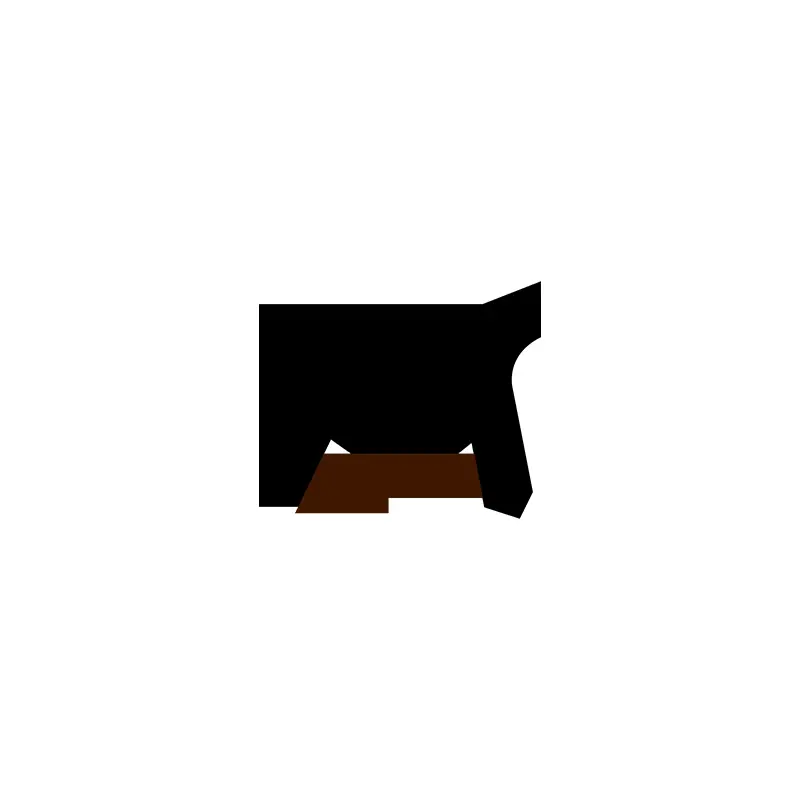

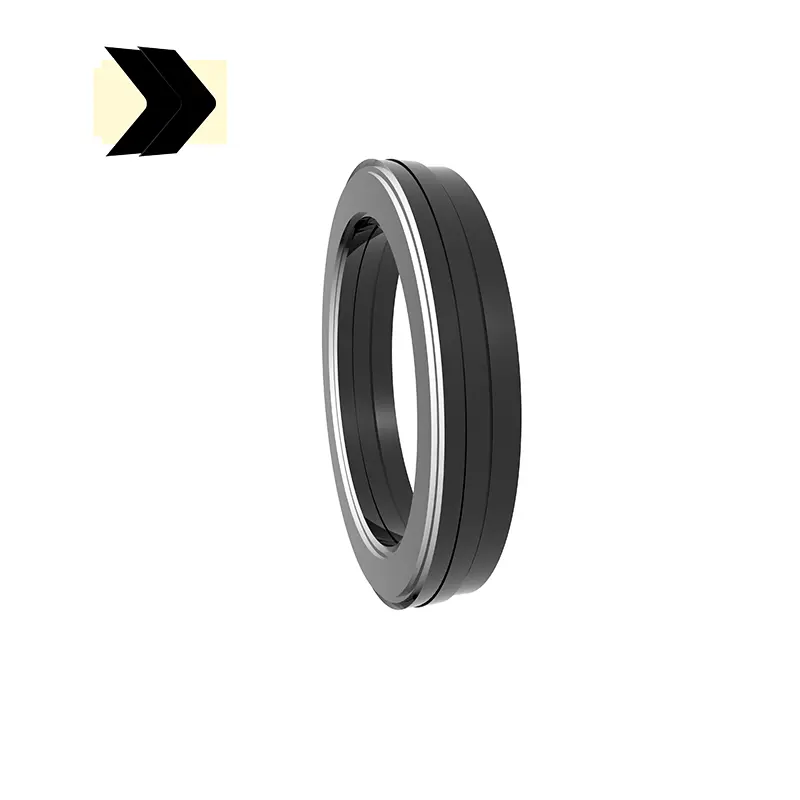

GTDI, özel şekilli bir kauçuk (veya poliüretan) elastomer ve modifiye edilmiş bir PTFE sızdırmazlık halkasından oluşur ve iyi sızdırmazlık, uzun ömür, düşük sürtünme, vb. Özelliklere sahiptir. PTFE dolu bir sızdırmazlık halkası, iki L şeklinde plastik destek halkası ve elastik bir kuvvet O-ring ve iyi sızdırmazlık, uzun ömür, düşük sürtünme, sürünme, vb.

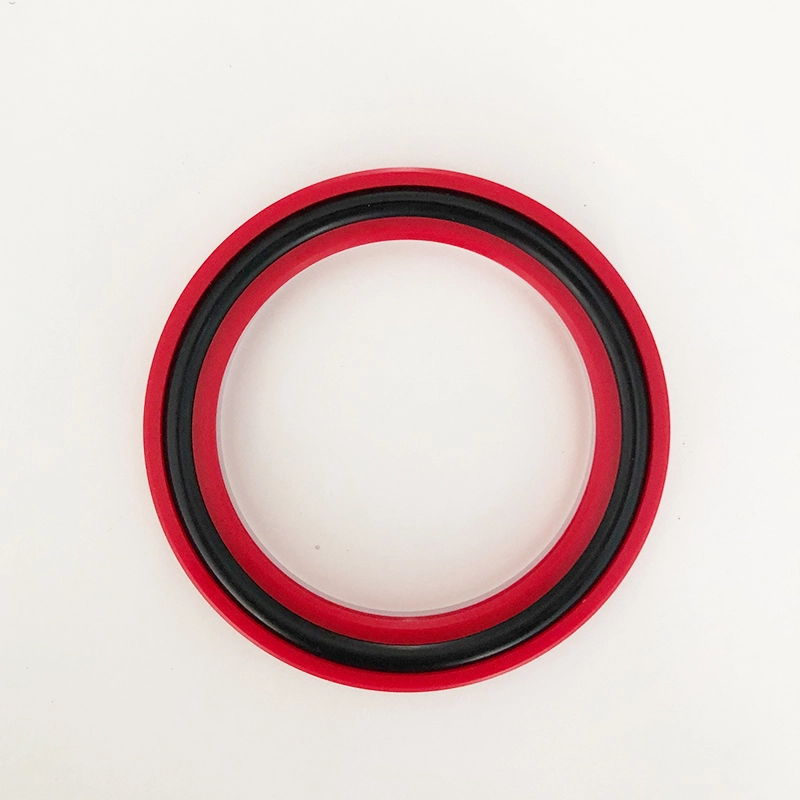

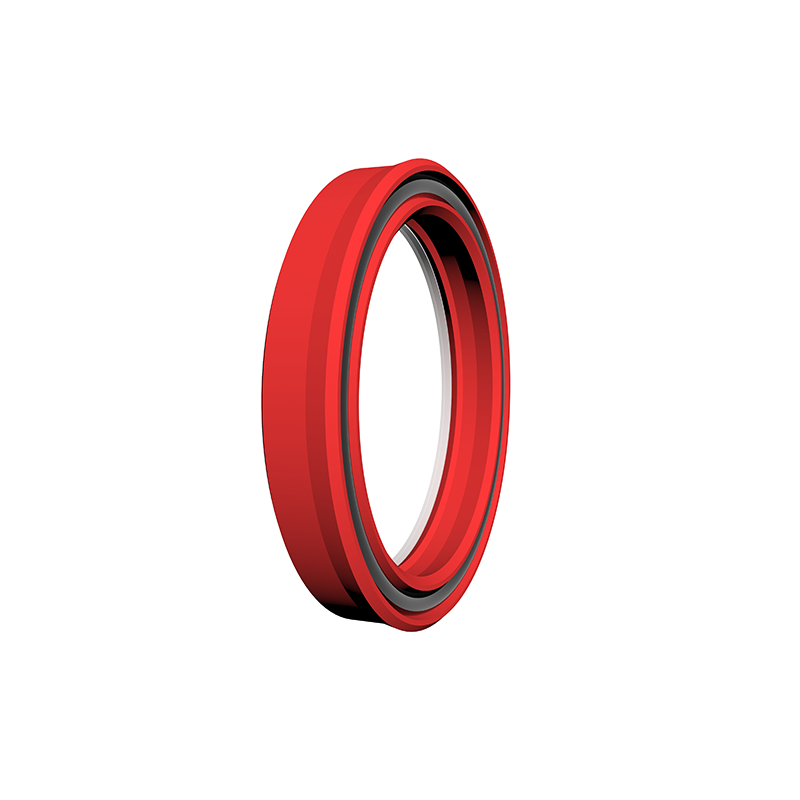

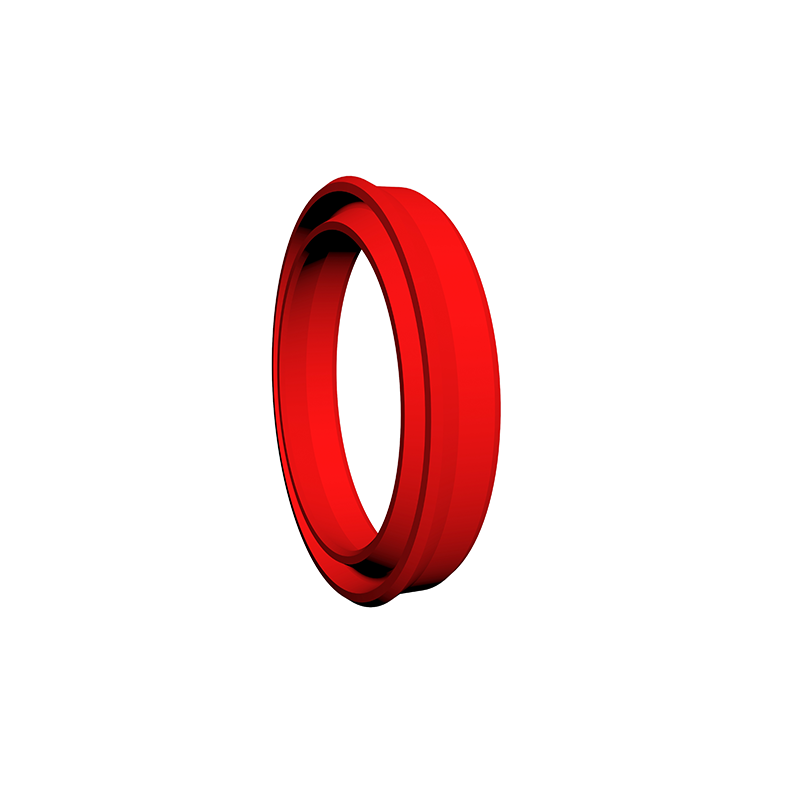

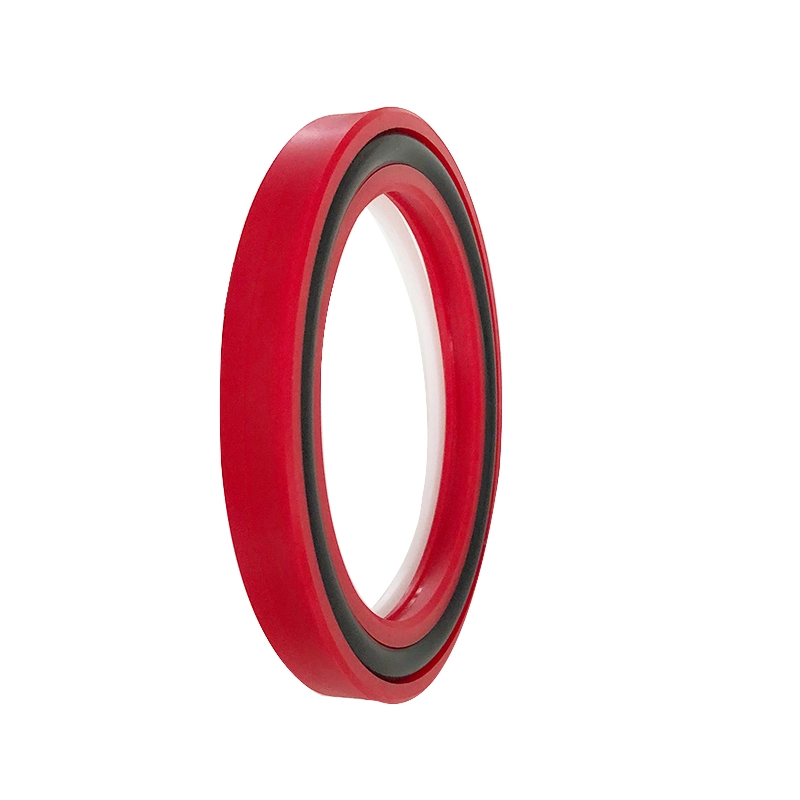

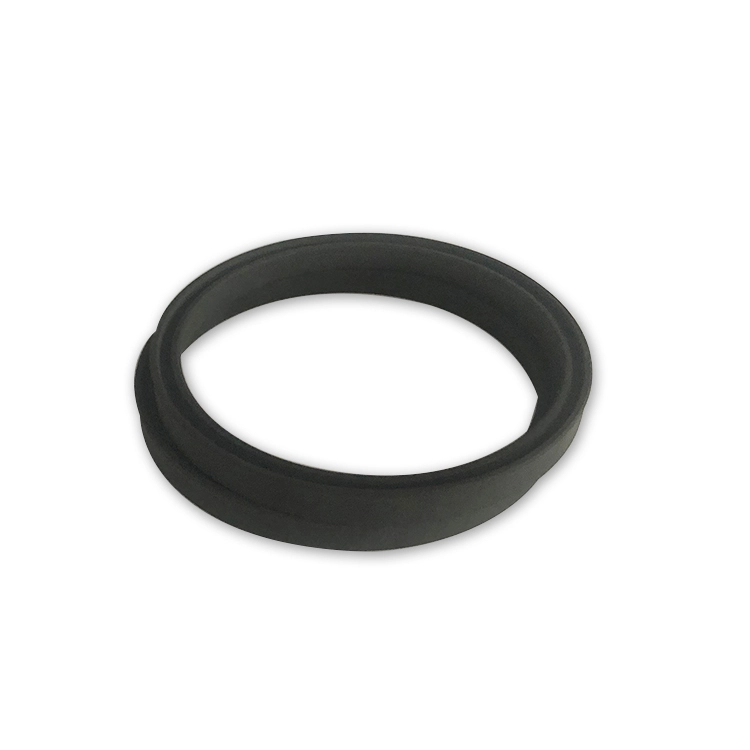

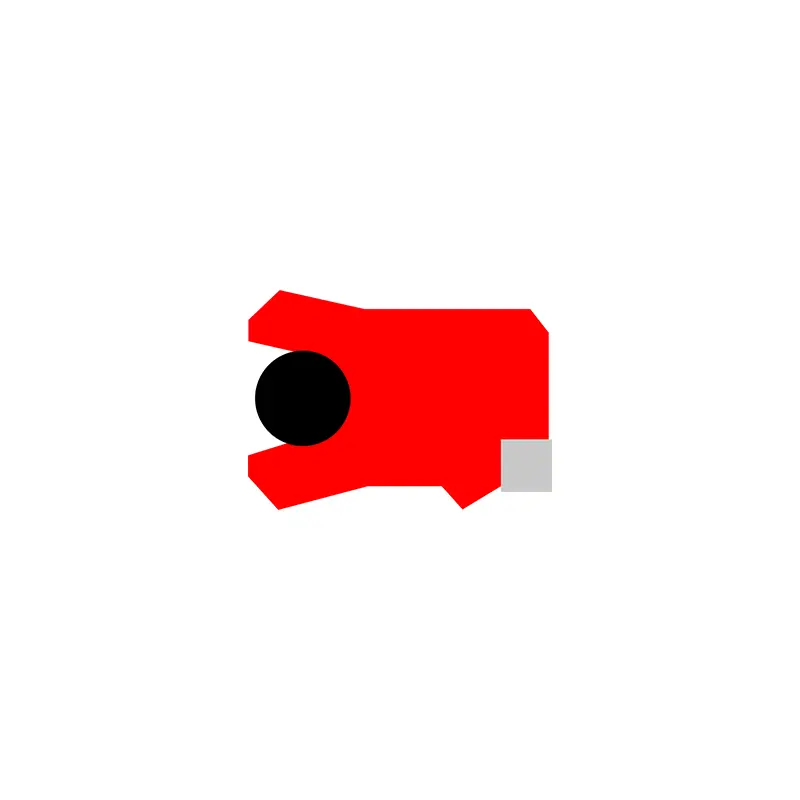

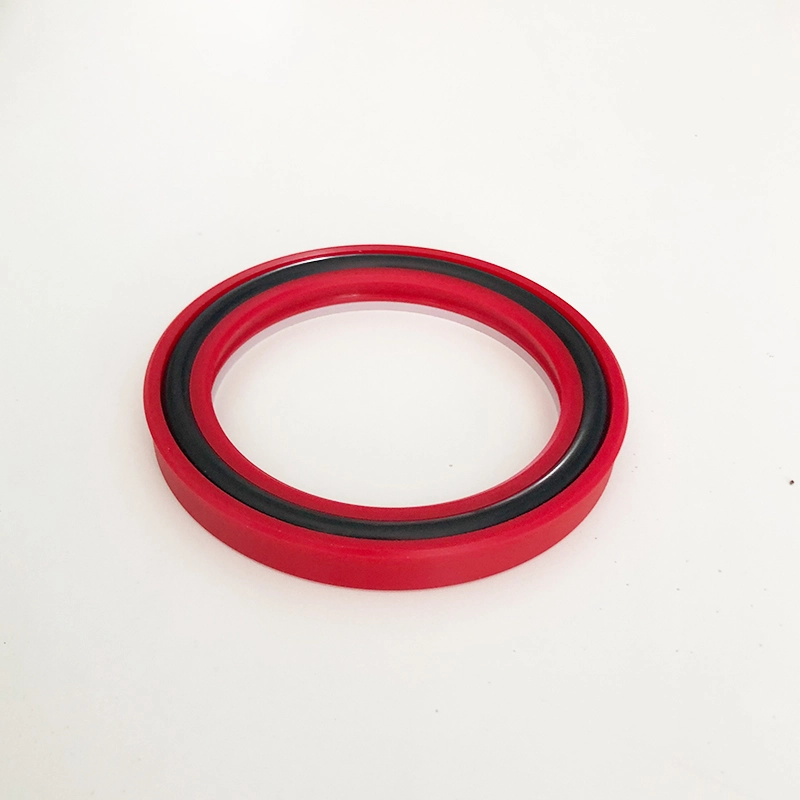

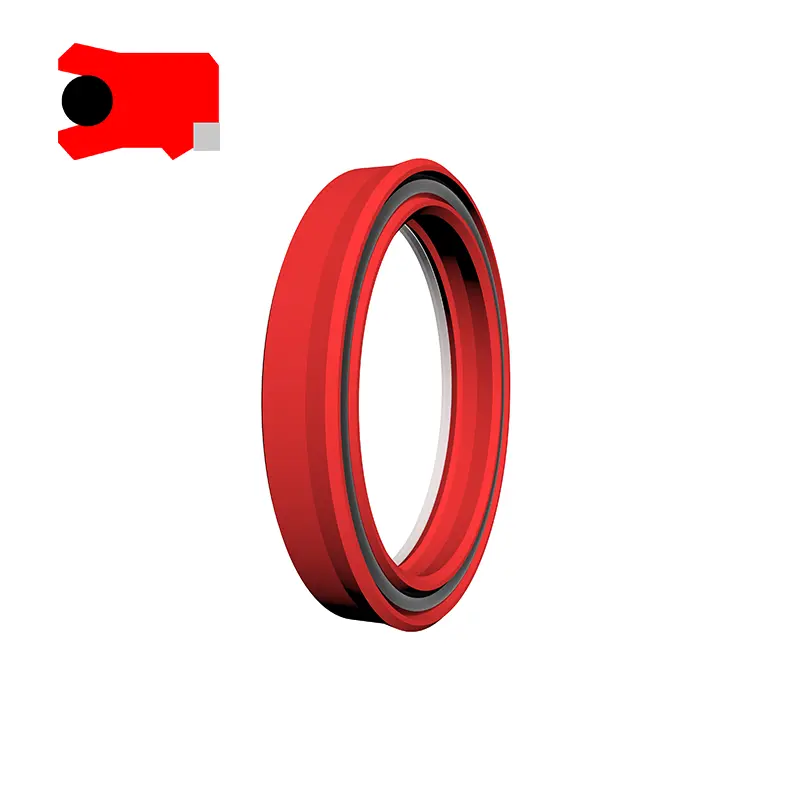

BD tipi sızdırmazlık halkası, esas olarak pistonlar, piston çubukları, dövme makineleri ve yürüme ekipmanı için hidrolik ekipman için kullanılan bir piston çubuk contadır. Özellikler:
1. Titreşim yüklerine ve basınç zirvelerine duyarsız
2. iyi dışlama karşıtı yeteneği
3. Yük ve düşük sıcaklıkta daha iyi sızdırmazlık
4. Sert çalışma koşulları için uygun

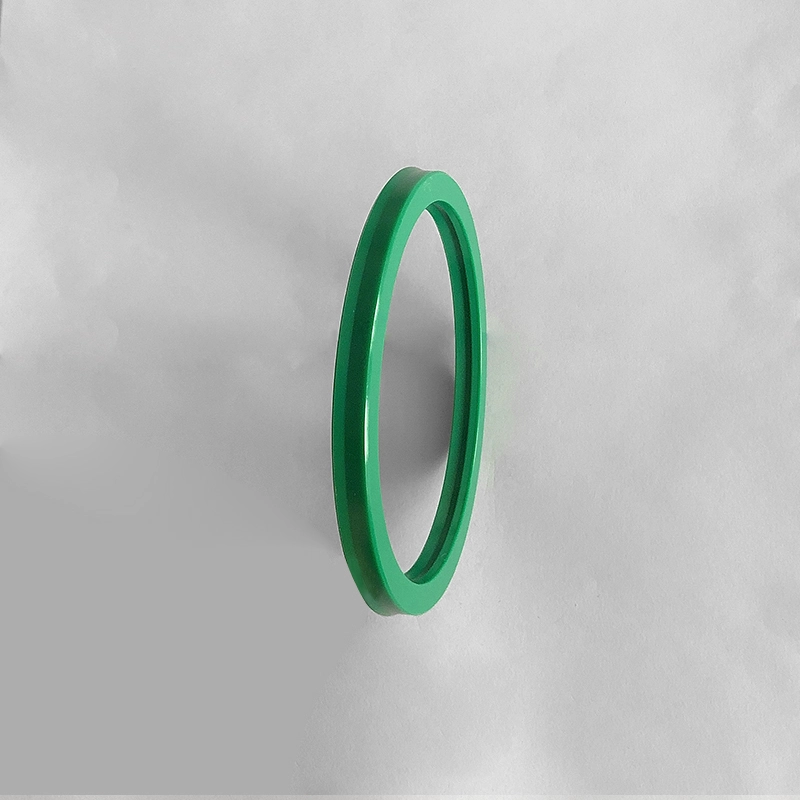

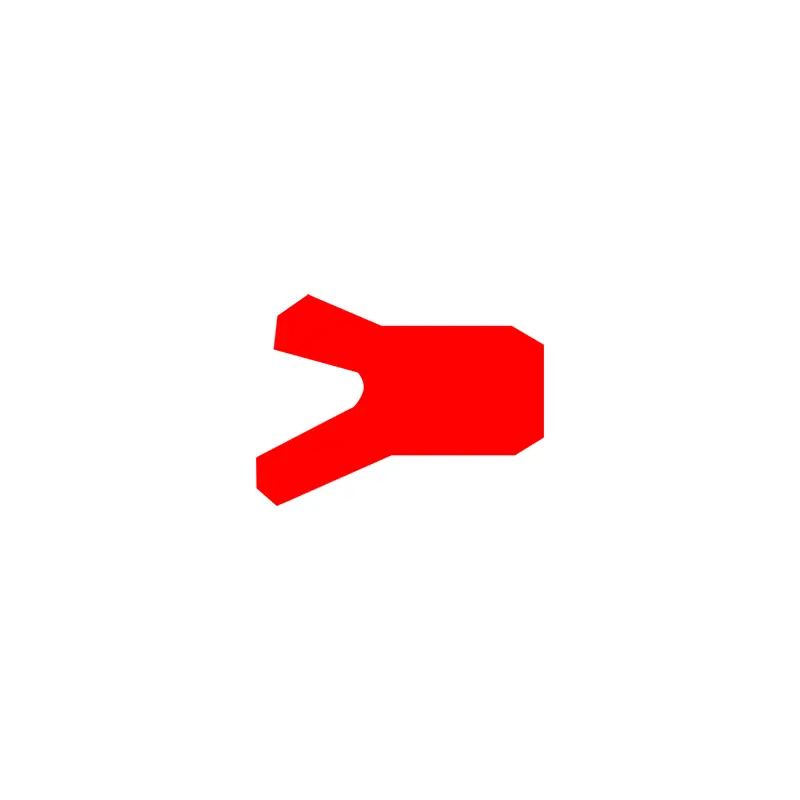

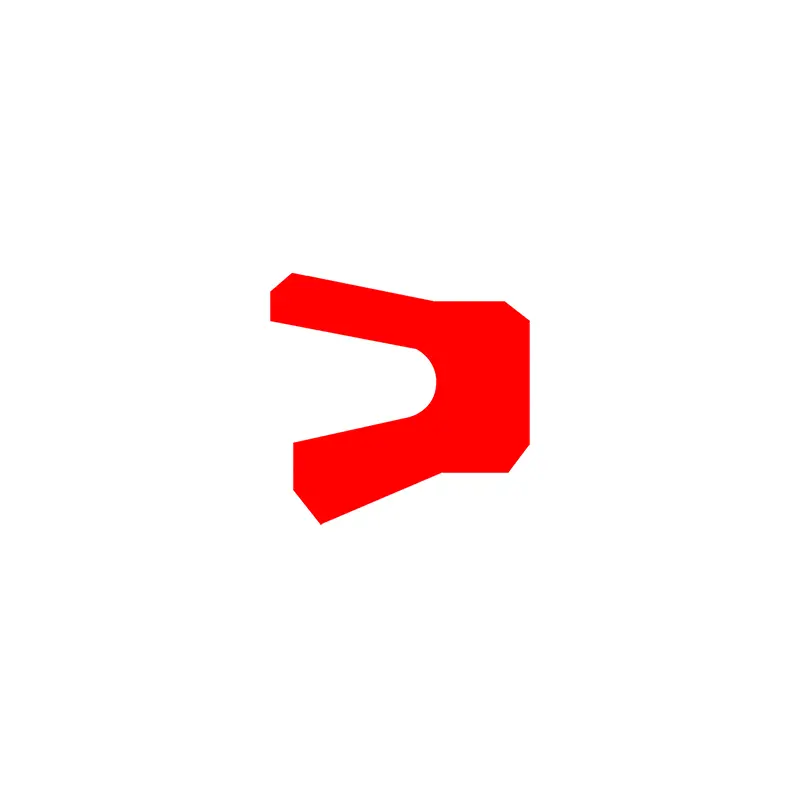

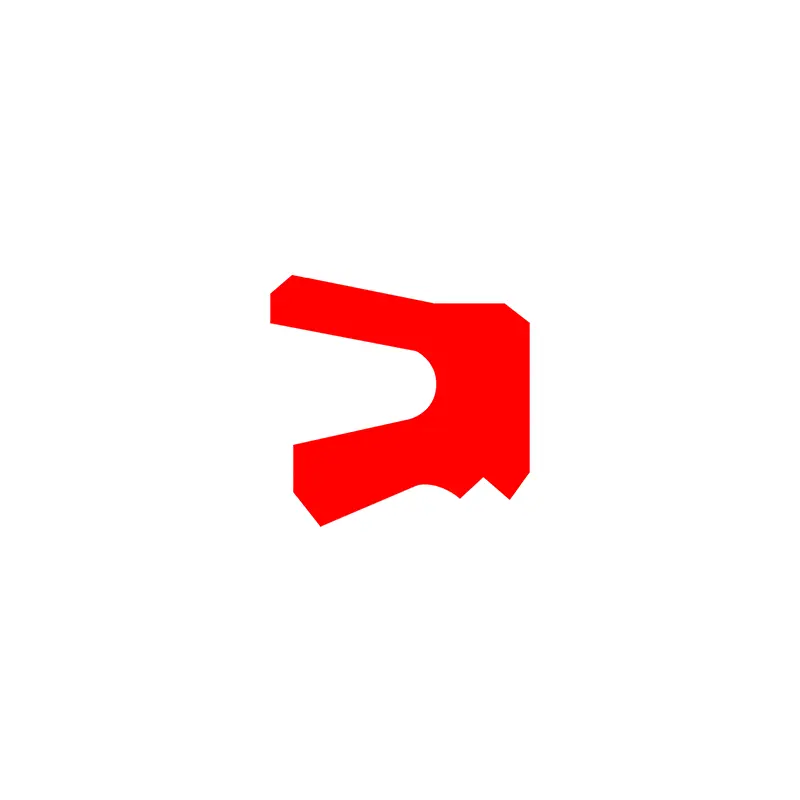

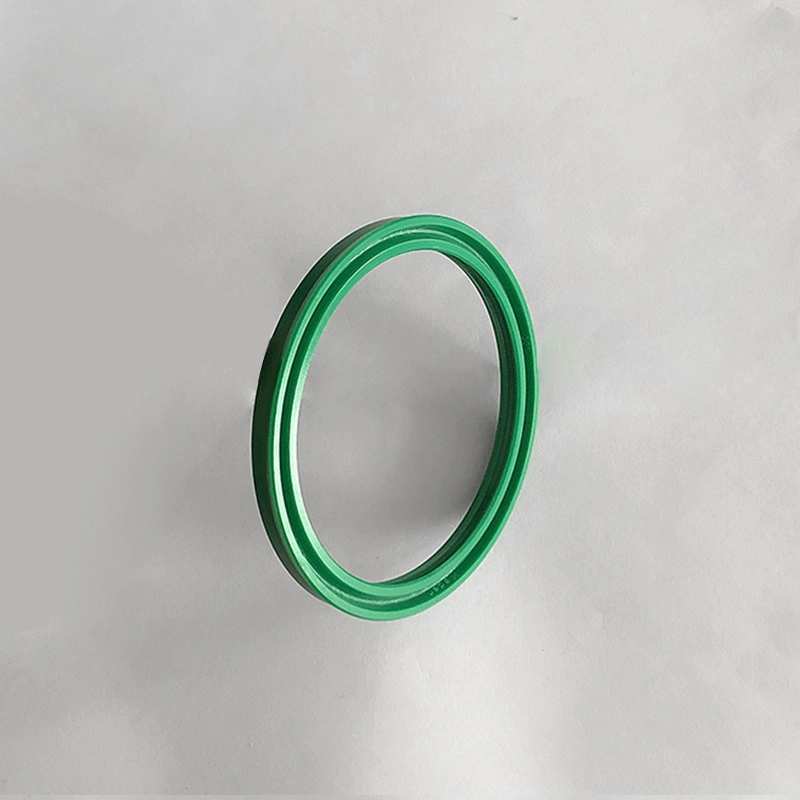

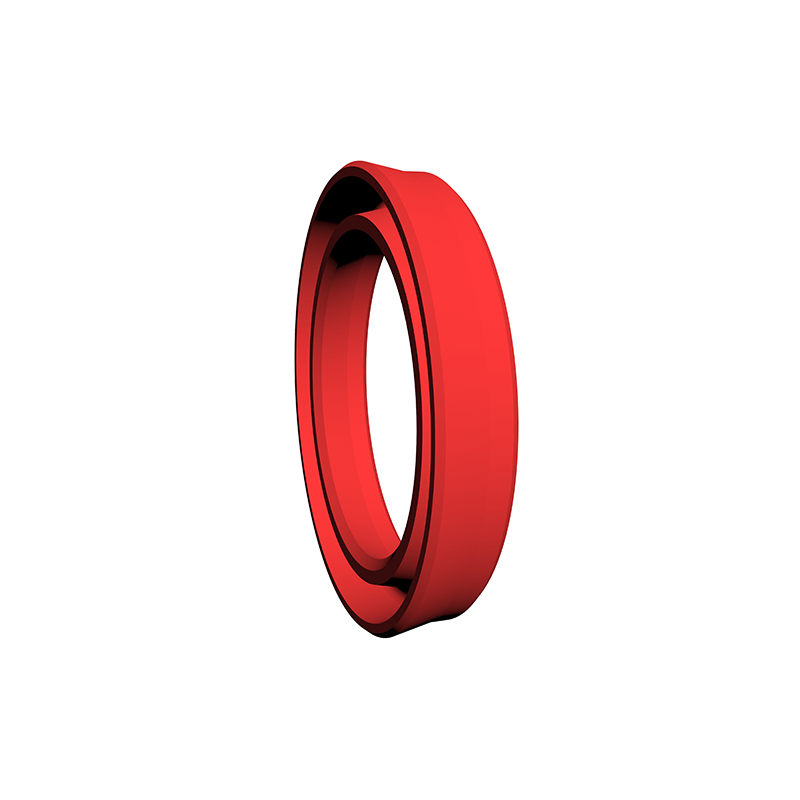

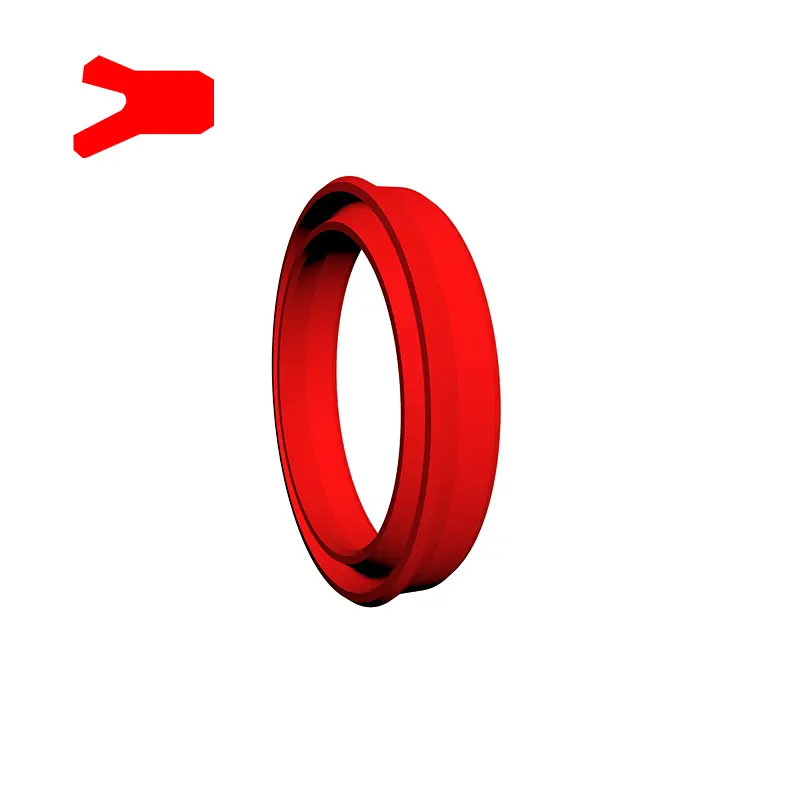

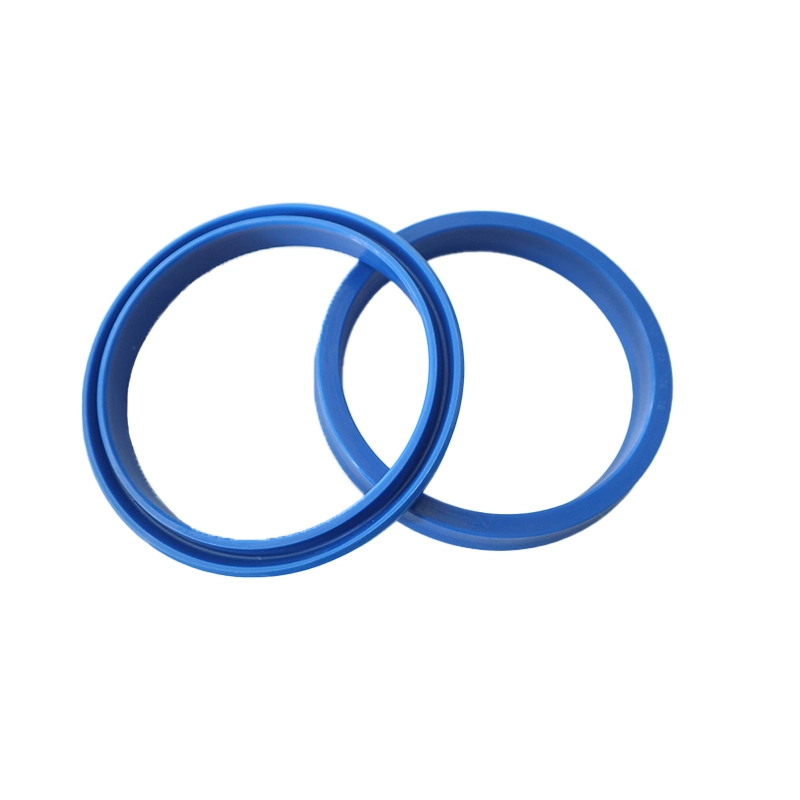

Şaft için YXD tipi conta halkası, piston çubuğunda özel olarak kullanılan asimetrik bir contadır. Hidrolik pistonlu hareketin tek yönlü sızdırmazlığı için uygundur ve iyi sızdırmazlık performansına sahiptir. 12 ~ 32MPA altında kullanıldığında, topukta bir tutma halkası gereklidir. Groove, JB/ZQ4265-97 standardına uygundur. Özellikleri:
1. ışık yükleri ve orta yükler için geçerlidir;
2. Hem yüksek basınçlı hem de düşük basınçlı contalar için iyi sızdırmazlık performansı;
3. Çeşitli malzemeler mevcuttur ve orta direnç performansı daha kapsamlıdır;
4. Basit yapı ve kolay kurulum ve bakım.

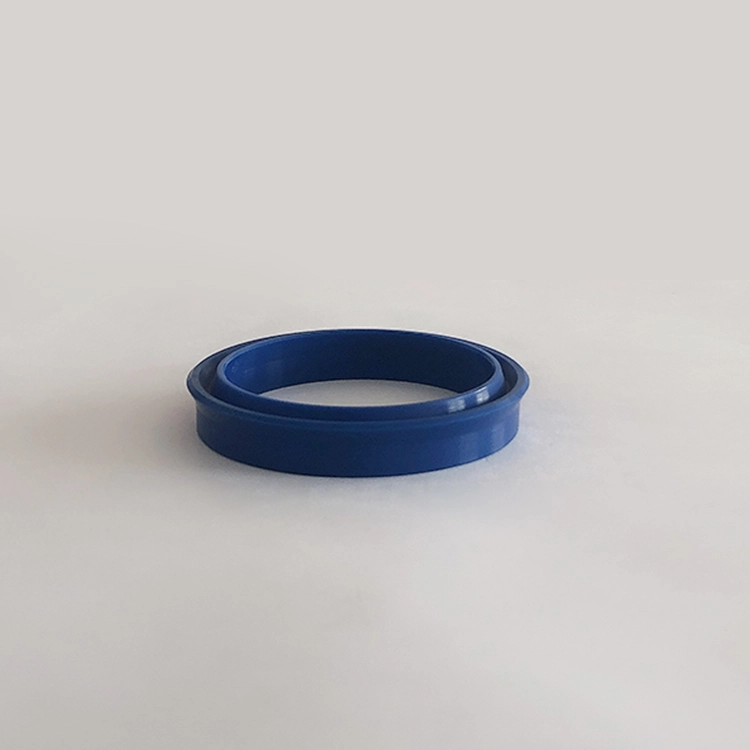

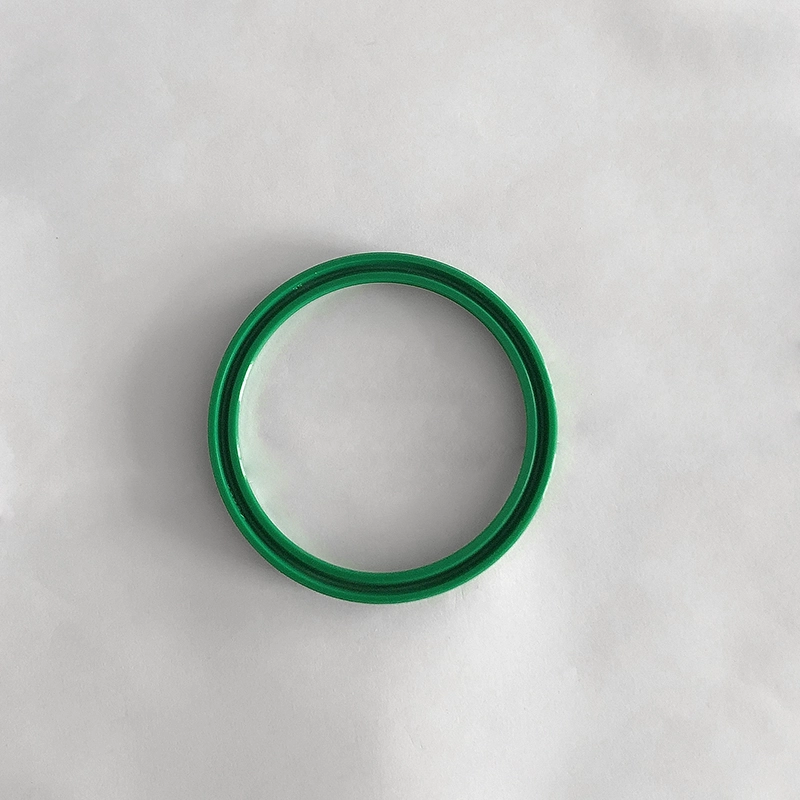

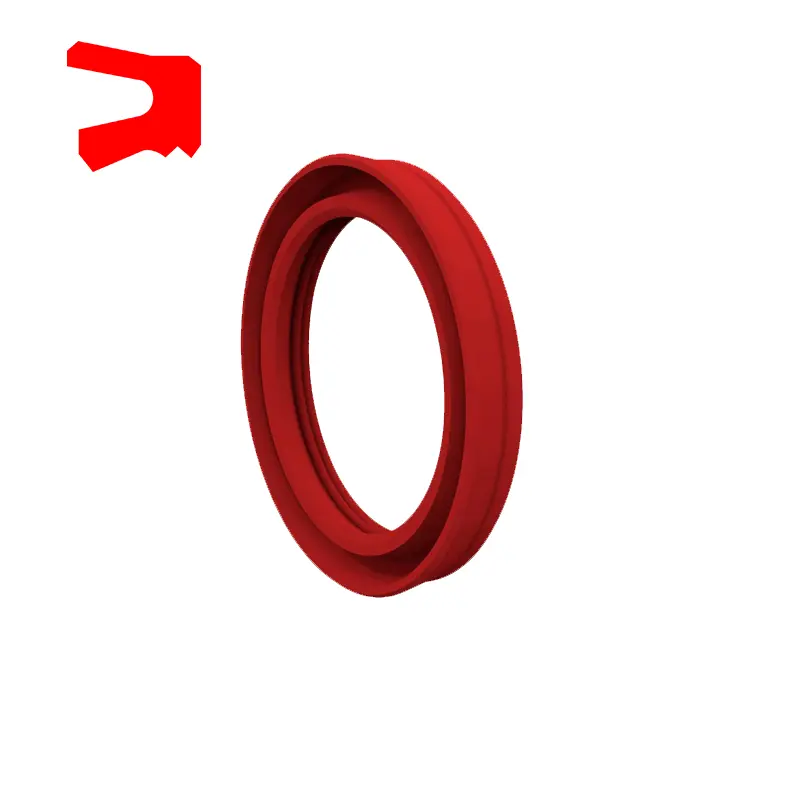

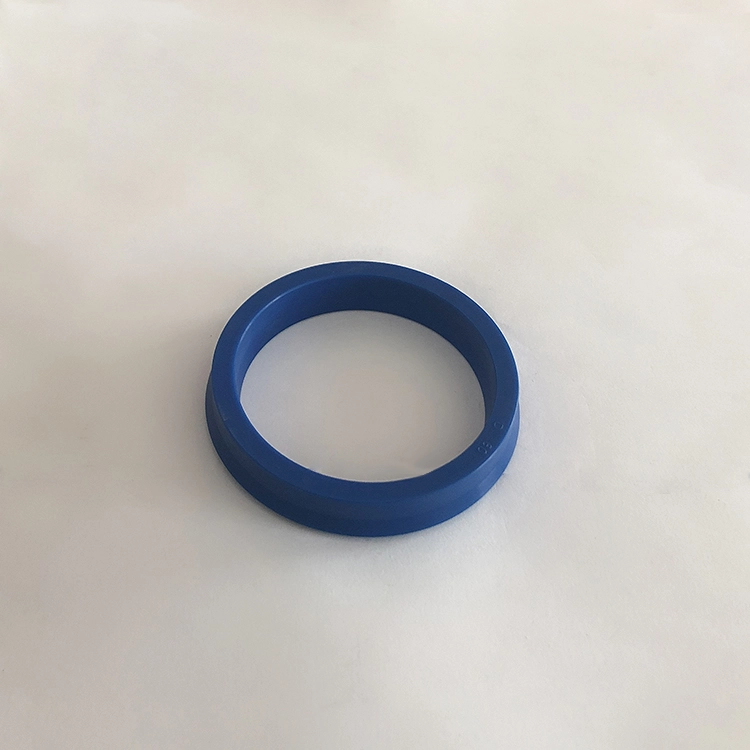

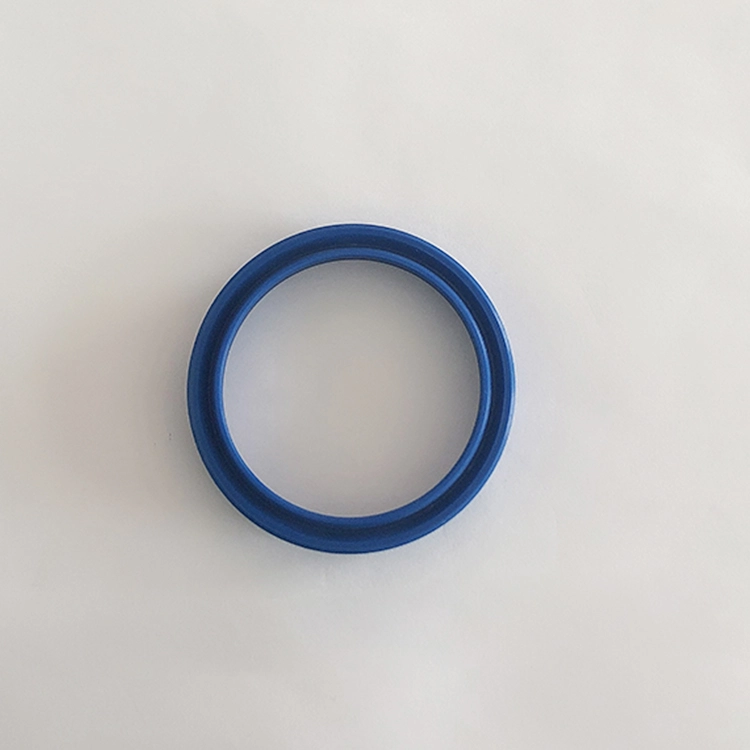

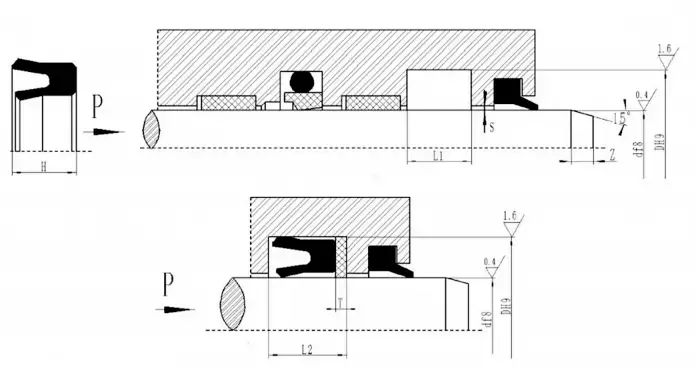

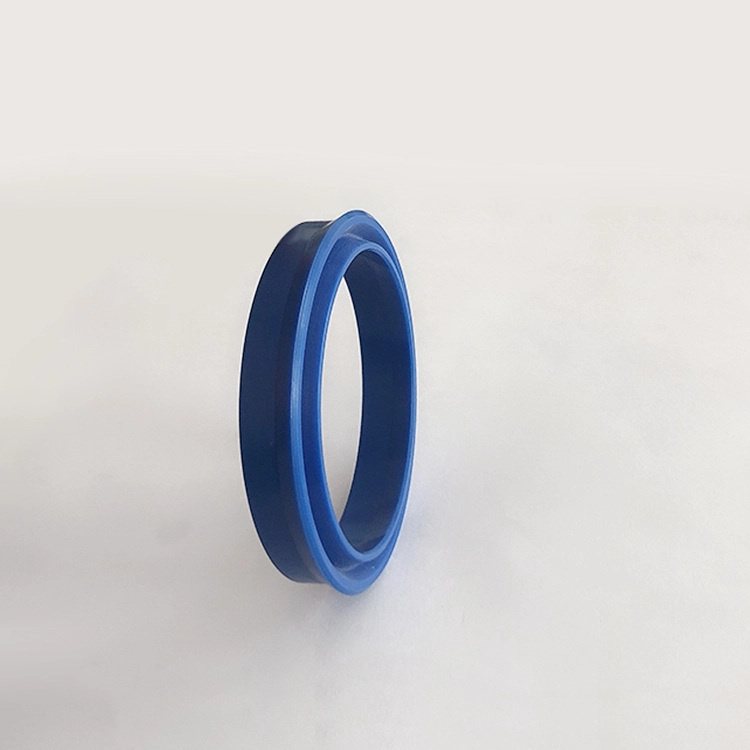

RCUR conta halkası, piston çubuğu üzerinde özel olarak kullanılan, iyi sızdırmazlık performansı ile hidrolik pistonlu hareketin tek yönlü sızdırmazlığı için uygun asimetrik bir contadır. Groove ISO5597 standardına uygundur. Sızdırmazlık sisteminde yardımcı conta olarak kullanılır. Özellikleri:
1. iyi statik ve dinamik sızdırmazlık performansı;
2. Dinamik koşullar altında güçlü artık yağ geri kazanım kabiliyeti;
3. Basit yapı ve kolay kurulum ve bakım.

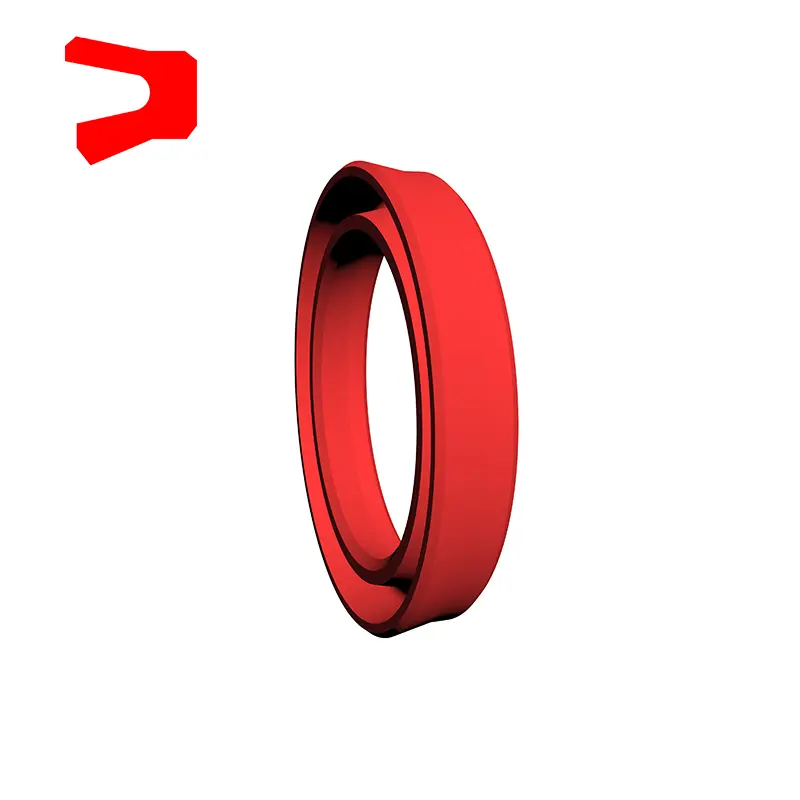

RCUSR conta halkası, piston çubuğunda özel olarak kullanılan asimetrik bir contadır, sızdırmazlık halkasının iç tarafında yardımcı dudaktır. Hidrolik pistonlu hareketin tek yönlü sızdırmazlığı için uygundur ve iyi sızdırmazlık performansına sahiptir. Groove ISO5597 standardına uygundur. Tek başına veya sızdırmazlık sisteminde yardımcı bir conta olarak kullanılabilir. Özellikleri:
1. iyi statik ve dinamik sızdırmazlık performansı;
2. Düşük sürtünme, pürüzsüz hareket, dinamik koşullar altında güçlü artık yağ geri kazanım kabiliyeti;
3. Basit yapı ve kolay kurulum ve bakım.
Ürün özellikleri ve uygulamaları:
Malzeme seçimi
1. Destekleyici O-ring malzemeleri seçilebilir: R01 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE2, PTFE3, PTFE4, PU, vb.
RC15 Malzeme Seçimi
1. Basınç halka malzemesi: politetrafloroetilen, nitril bez, flororubber bez, naylon, polioksimetilen
2. V-ring Malzemesi: Politetrafloroetilen, nitril kauçuk, nitril bez, flororubber, flororubber bez, poliüretan
3. Destek halka malzemesi: nitril bezi, flororubber bez, naylon, polioksimetilen, politetrafluoroetilen
RCUR Malzeme Seçimi Poliüretan (PU)
Sipariş örneği ：
Sipariş Modeli RC11-40X55.1x6.3-PTFE3-R01
Sipariş Modeli RC11-B-40X55.1X6.3-PTFE3-R02
Model Çubuk Çapı X Groove Çapı X Groove Genişliği PTFE3 Modifiye PTFE Malzeme Kodu R01, R02-O-RING Malzeme Kodu
Sipariş Modeli RC12-40X55X7.5-PTFE3-R01
Model Çubuk Çapı X Groove Çapı X Groove genişliği PTFE3 Modifiye Tetrafloroetilen Malzeme Kodu R01-Düzenli Halka Malzeme Kodu
Sipariş modeli RC13-80-PTFE3-R01 veya SPNC-80-PTFE3-R01
RC13/SPNC-Model 80 Şaftlı Çap D PTFE3-PTFE Malzeme Kodu R01-O-RECH Malzeme Kodu
Sipariş modeli RC14-80-PTFE3-R01
RC14-Model 80 Şaftlı Çap D PTFE3-PTFE Malzeme Kodu R01-O-RING Malzeme Kodu
RC15
| Model | Malzeme | Uygulanabilir kapsam | Sızlanma |
| RC15-A | V-Ring: NBR kumaş, basınç halkası, destek halkası: NBR kumaş/PA/POM/PTFE | Normal sıcaklık, yüksek basınç | İyi |
| RC15-B | V-Ring: FKM bezi, basınç halkası, destek halkası: FKM kumaş/PTFE | Yüksek sıcaklık, yüksek basınç | İyi |
| RC15-C | V-Ring: NBR, Basınç Halkası, Destek Halkası: NBR Kumaş/PA/POM/PTFE | Normal sıcaklık, orta ve düşük basınç | Harika |
| RC15-D | V-Ring: FKM, Basınç Halkası, Destek Halkası: FKM kumaş/PTFE | Yüksek sıcaklık, orta ve düşük basınç | Harika |
| RC15-E | V-Ring: NBR+NBR Kumaş Kombinasyonu, Basınç Halkası, Destek Halkası: NBR Bez/PA/POM/PTFE | Normal sıcaklık, orta ve yüksek basınç | Çok güzel |
| RC15-F | V-Ring: FKM+FKM kumaş kombinasyonu, basınç halkası, destek halkası: FKM bezi/PTFE | Yüksek sıcaklık, orta ve yüksek basınç | Çok güzel |
| RC15-G | V-Ring, Basınç Halkası, Destek Halkası: PTFE1/PTFE2/PTFE3/PTFE4 | Yüksek sıcaklık ve yüksek basınçlı korozif ortam | Normal |
| RC15-H | V-Ring: PU, Basınç Halkası, Destek Halkası: PU/PA/POM/PTFE | Normal sıcaklık, orta ve yüksek basınç | Çok güzel |

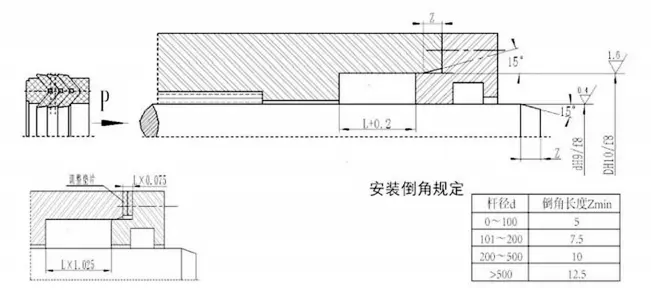

Sipariş Örneği RC15-A-40X55X22.5RC15-A-Model DXDXL Kurulum pah düzenlemeleri
| Çubuk çapı | Pah uzunluk zmin |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
V şeklindeki kombine conta, contanın eksenel boyutunu ayarlayarak en iyi sızdırmazlık ve sürtünme durumunu elde edebilir. Uzun süreli operasyondan sonra ilk aşınma, eksenel boyutun ayarlanmasıyla genişletilebilir. Sızdırmazlık boşluğunun ayarlanabilir eksenel boyutunun 1.025L olacak şekilde tasarlanması ve ayar miktarının%7.5 L olması önerilir.
SPN
Sipariş Modeli SPN-D*D*L-PTFE3-R01 Çubuk çapı*Groove Alt çapı*Groove genişliği
SPN Modeli PTFE3 Modifiye PTFE Malzeme Kodu R01-Düzenli Halka Malzeme Kodu
RC17
Sipariş Modeli RC17-D*D*L-PTFE3-R01 Çubuk çapı*Groove Alt Çapı*Groove genişliği
GTD
TDMI
GGDI
BD
Sipariş Modeli BD40*55*11.4 Çubuk Çapı × Groove Çapı × Conta Yüksekliği
YXD
Sipariş Modeli YXD63X75X14 -R01 Çubuk çapı × Groove Çapı × Conta Yüksekliği - Malzeme Kodu
RCUR
Sipariş Modeli RCUR63X73 × 10 Çubuk Çapı × Groove Çapı × Conta Yüksekliği
Sipariş Modeli RCUSR63X73X6 Çubuk Çapı × Groove Çapı × Conta Yüksekliği

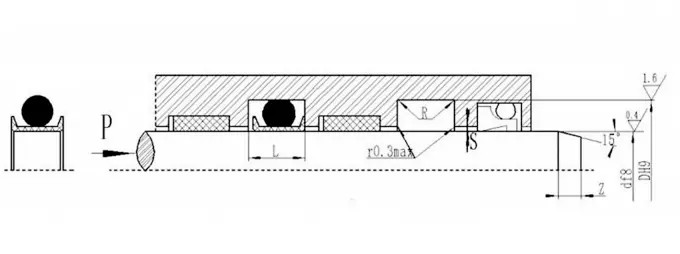

Spesifikasyonlar

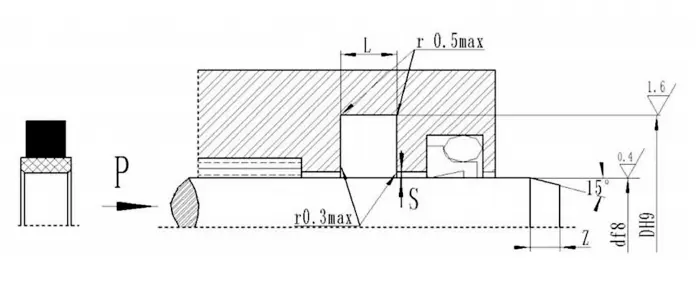

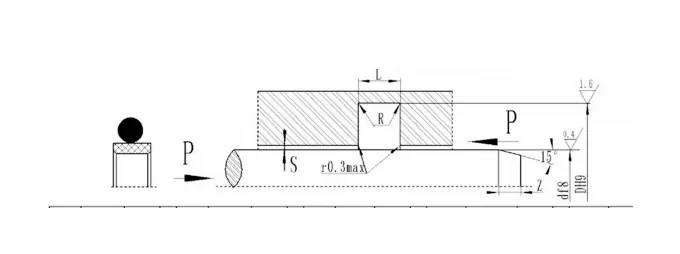

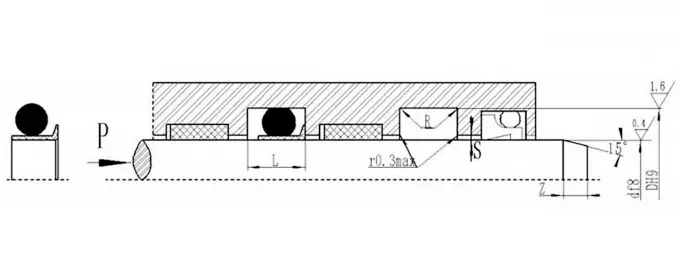

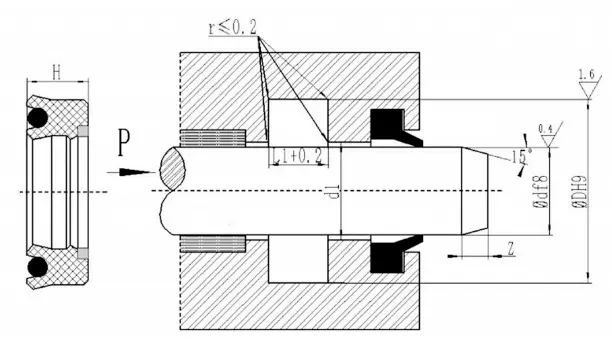

| RC11 Ulusal Standardı (Spesifikasyon Tablosunda herhangi bir boyutta ürün üretebilir) | |||||||||
| Standart Tip D F8 RC11 RC11-B |
Hafif yük d f8 RC11-Q RCI1-B-Q |
Ağır Yük D F8 RC11-Z RC11-B-Z |

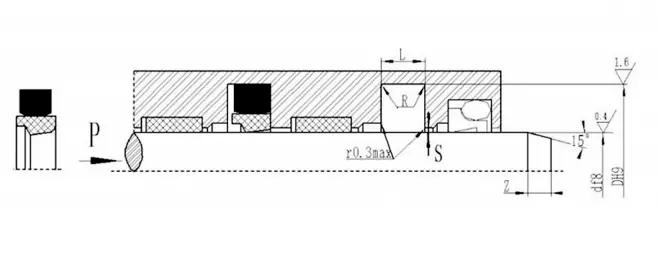

Oluk çapı D H9 |
Oluk genişliği L+0.2 |
Radyal temizlik smax | Yuvarlak köşeler Rmaksimum |
Pah Zmin |
O-ring teli çapı DO | |
| 0 ~ 20MPA | 20-40mpa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | d+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | d+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | d+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | d+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | d+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | d+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Çubuk çapı D F8 |
Oluk çapı DH9 |
Oluk genişliği L+0.2 |
Radyal temizlik smaksimum | Yuvarlak köşeler Rmaksimum |
Pah Zmin |
|
| 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 20 ~ 39.9 | d+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | d+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | d+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | d+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | d+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | d+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| Not:> 40 MPa basınçları için, conta kökü alanı Smax, H8/18 uyum toleransını kullanır. | ||||||
| Şaft çapı aralığı D F8 |
Oluk çapı D H9 | Oluk genişliği L+0.2 |
Yuvarlak köşeler Rmaksimum |
Radyal temizlik Smax |
Pah Zmin |
O-ring teli çapı dO |
|
| Hidrolik kullanım için | Pnömatik ve hidrolik düşük sürtünme için | ||||||
| 3 ~ 10 | d+3 | d+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | d+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | d+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | d+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | d+15 | d+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Şaft çapı aralığı D F8 |
Oluk çapı D H9 |
Oluk genişliği L+0.2 | Yuvarlak köşeler Rmaksimum |
Radyal temizlik S |
Pah Z |
O-ring teli çapı dO |
| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | d+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | d+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Not: Şaft çapı ≤ 30mm için açık oluk önerilir. | ||||||

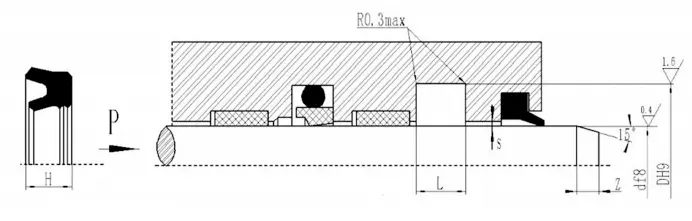

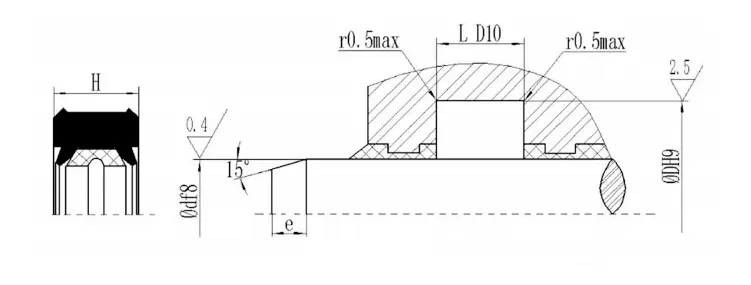

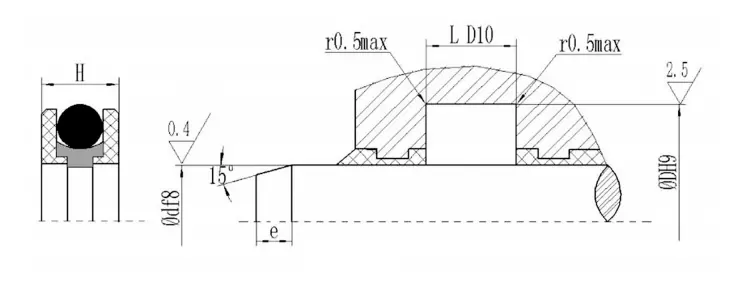

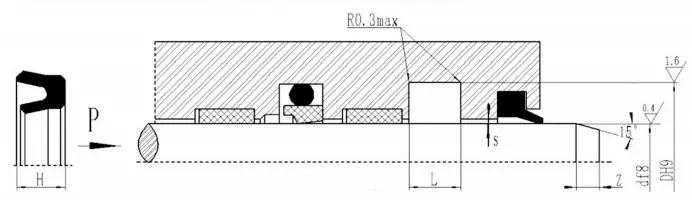

| Kurulum boyutları | Pah uzunluğu | |||||
| Çubuk çapı DF8 | Groove dış çapı DH9 | Yuva genişliği L D10 | Mühür yüksekliği H |
|
Çubuk çapı | Pah uzunluğu e≥ |
| 20-56 | d+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | d+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | d+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |

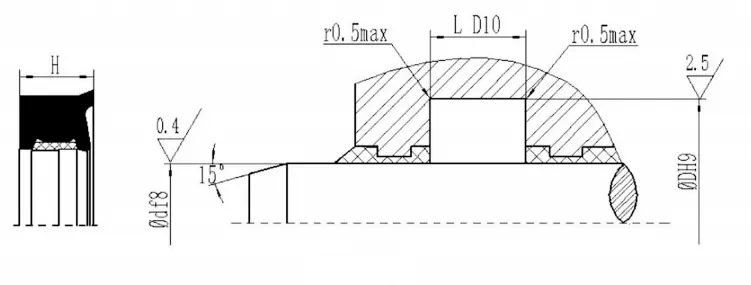

| Kurulum boyutları pah uzunluğu | ||||||
| Çubuk çapı DF8 | Groove dış çapı DH9 | Yuva genişliği L D10 | Mühür yüksekliği H |
|
Çubuk çapı | Pah uzunluğu e≥ |
| 20-39 | d+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | d+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | d+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | d+30 | 15 | 14.5 |
|
|
|
| > 600 | d+40 | 20 | 19.5 |
|
|
|
| Basınç/MPa | Ekstrüzyon boşluğu smaksimum | |
| Çubuk çapı D≤60mm | Çubuk çapı D> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
