Hidrolik Mühür Kılavuzu Elemanı

Hidrolik mühür kılavuz eleman, diğer hidrolik mühür ürünlerimiz gibi, belirli alt bölüm modellerine sahiptir. Ruichen Seals her zaman ürün geliştirme ve kalite kontrolünü sürdürmüştür. Her modelin farklı tasarım ve üretim özellikleri vardır ve kendi daha hedefli çalışma koşullarına ve uygulamalarına sahiptir.

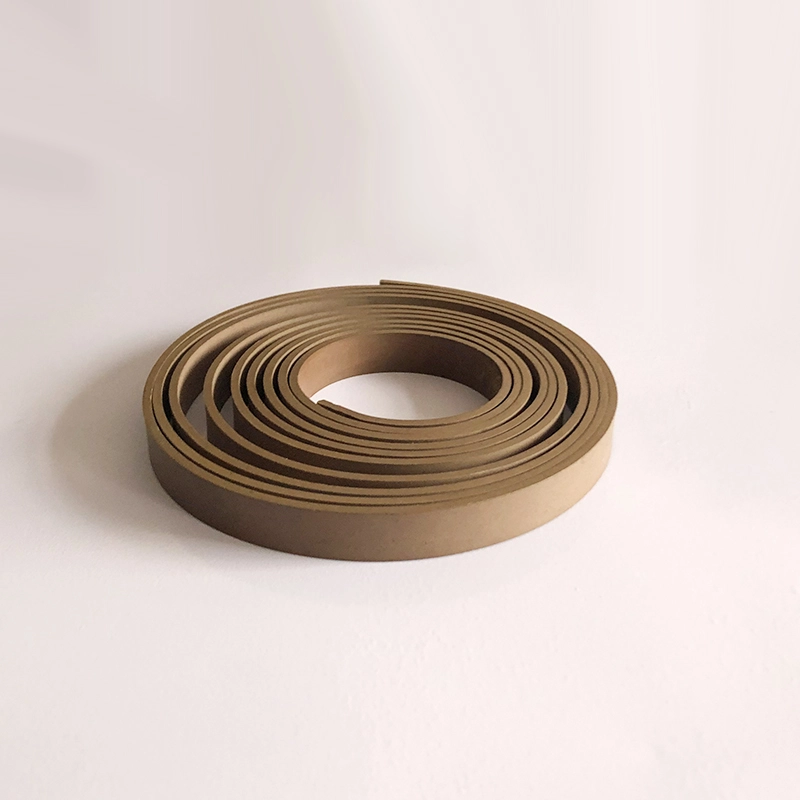

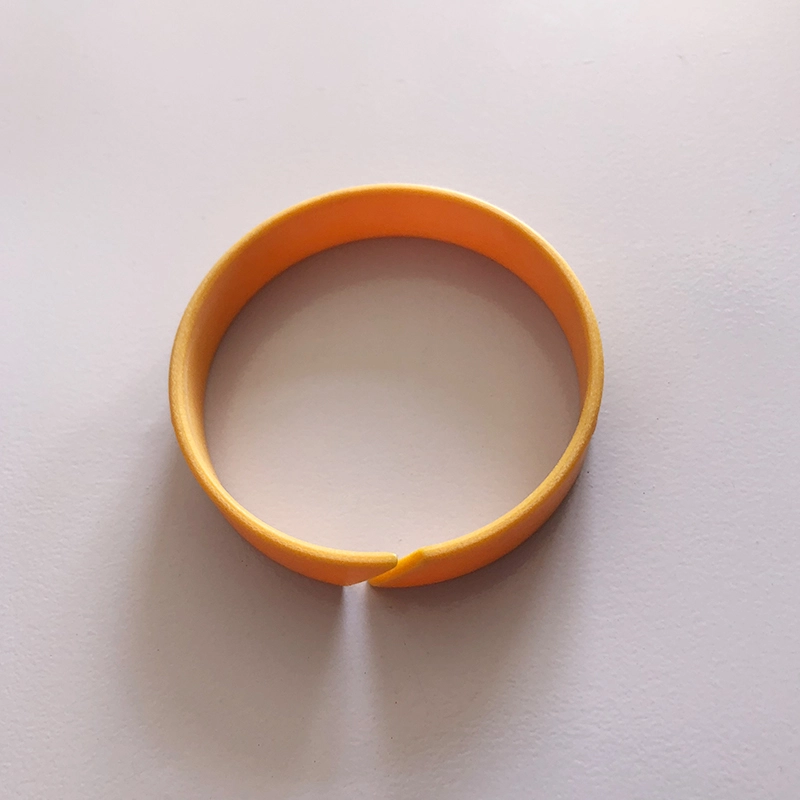

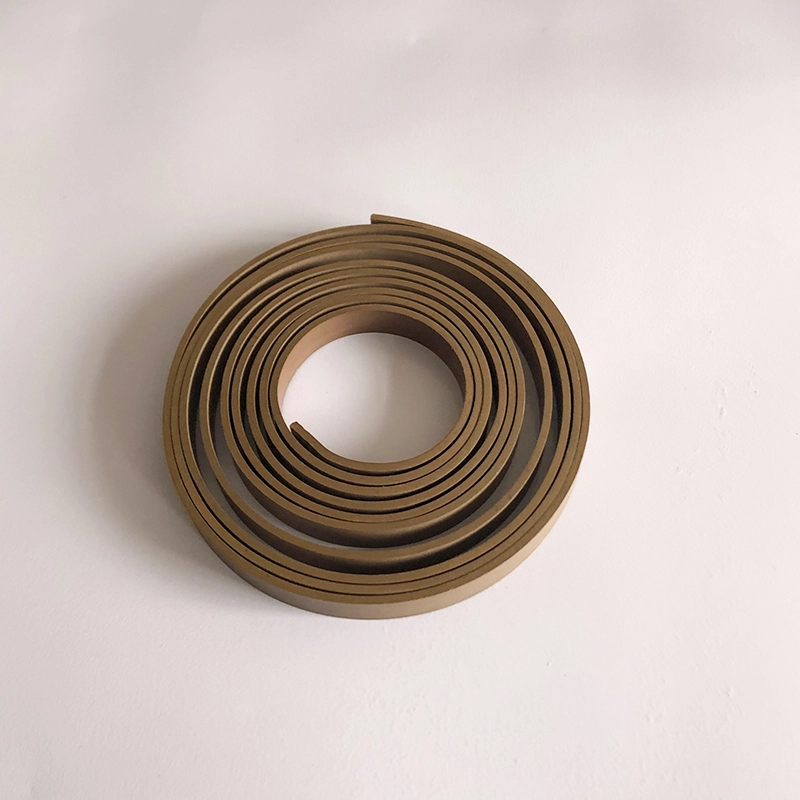

RC1081 takviyeli politetraetilen kılavuz kayış, PTFE malzemesine bronz toz ve diğer malzemelerin eklenmesi nedeniyle yüksek yük, düşük aşınma, düşük sürtünme ve sürünme özelliklerine sahiptir. RC1082 Bez takviyeli fenolik kılavuz kayış, fenolik bez takviyeli malzemenin kullanılması nedeniyle PTFE kılavuz kayışından daha yüksek radyal yük kapasitesine sahiptir. Her iki kılavuz kayış, kolay kurulum için kullanıcılar tarafından kesilebilen ve kayan yüzeyde metal temastan kaçınabilen rulolarda sağlanır.

Destek halkası hidrolik silindirin önemli bir temel bileşenidir. Dünyadaki kayar halka kombine contalarının ve yumuşak rulman yapılarının geliştirilmesine uyum sağlamak için şirketimiz, kumaş takviyeli fenolik destek halkalarını (kayışlar) başarıyla geliştirmiştir. Yıllarca süren gerçek kullanım, bu ürünün benzer yabancı ürünlerin kalite seviyesine ulaştığını veya aştığını ve kullanıcılar tarafından büyük bir övgüde bulunduğunu göstermiştir. Şirketimiz tarafından üretilen destek halkalarının (kayışlar) performans tablosu referans olarak kullanılabilir. Pistonlu hidrolik silindirin piston ve piston çubuğu destekleyici ve yol gösterici bir rol oynar.

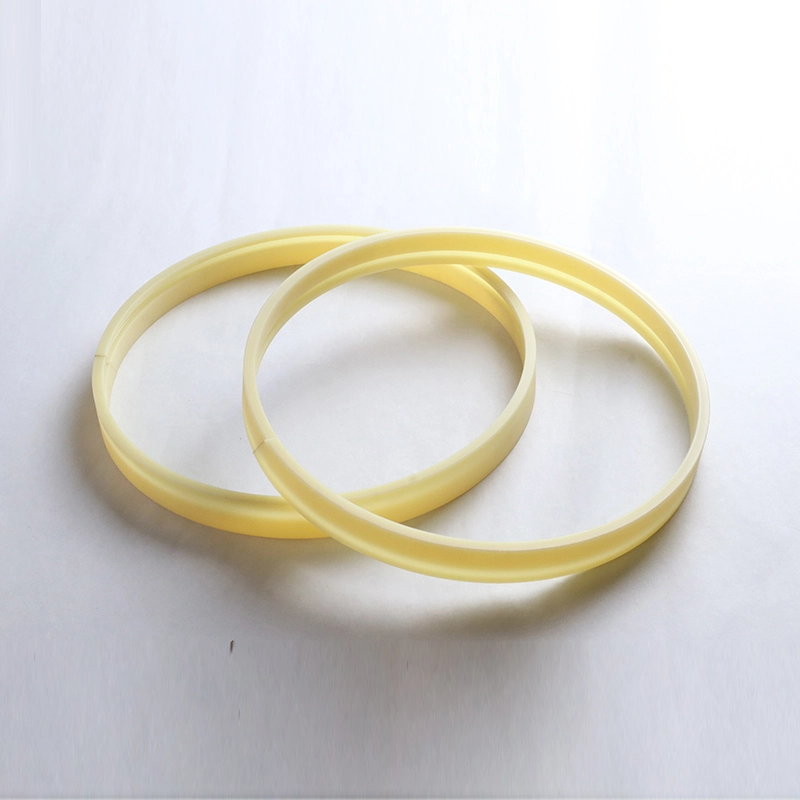

RCS Piston Çubuğu İçin Metalik Olmayan Kılavuz Yüzük RCT Piston için Metalik Olmayan Kılavuz Yüzük

Hidrolik silindirde çalışan piston veya piston çubuğu için, aşınma halkasının hassas bir yol gösterici etkisi vardır ve radyal kuvvetleri emebilir. Aynı zamanda, aşınma halkası, hidrolik silindirdeki kayan parçaların metal temasını önleyebilir. Metal aşınma halkaları ile karşılaştırıldığında, metalik olmayan aşınma halkalarının birçok avantajı vardır. Bunlar arasında, kumaş takviyeli fenolik ve PTFE kılavuz halkaları yerinde kesme ve kullanıma hazır tiplerde mevcuttur.

1. İyi aşınma direnci

2. Metal temastan kaçının

3. Mekanik titreşimi bastırabilir

4. Aşınma halkasının merkezleme etkisi nedeniyle, daha büyük bir radyal boşluğa izin verilir

5. Basit oluk ve kurulumu kolay

Yukarıdaki avantajlara göre düşük bakım maliyeti, yaygın olarak kullanılmaktadır

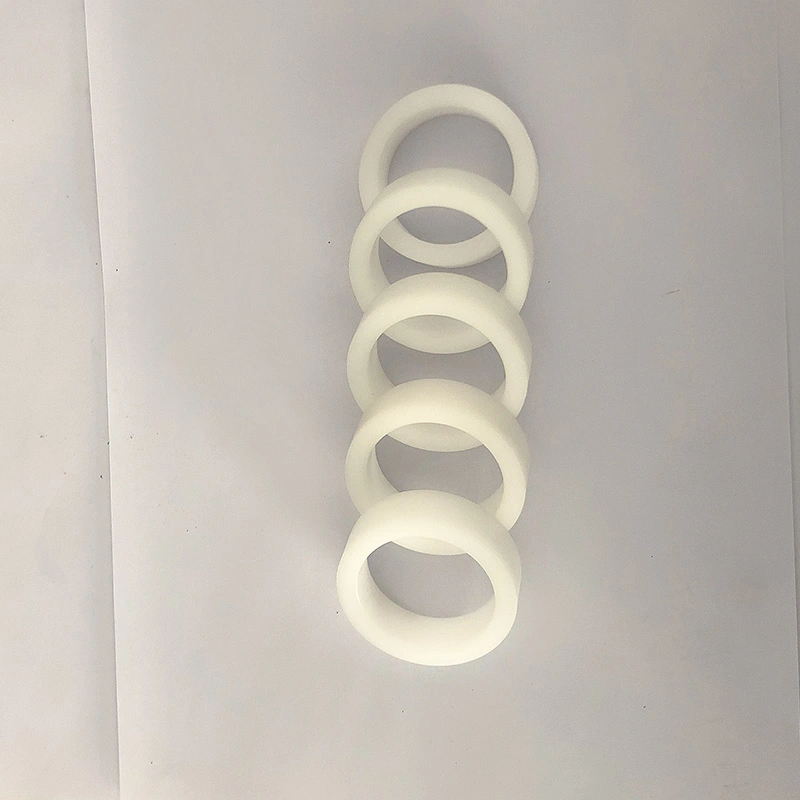

Kılavuz Kol

GFAI, piston çubuğunu destekleyen ve yönlendiren ve ayrıca toz geçirmez bir fonksiyona sahip olan piston çubuğu için bir kılavuz manşondur. Kılavuz kolları GFI ve GFA, piston çubuğunu destekleyen ve yönlendiren piston çubuğu için kılavuz kollardır.

RCSF-1 kılavuz halkası, taban olarak çelik plakadan, ortada sinterlenmiş bronz tozdan ve yüzeyde politetrafloroetilen ve fiber karışımı yapılır. Özellikler: 1. PTFE ve Fiber karışımı 0.01-0.03mm'dir, ikili yüzeyi korumak için bir transfer filmi oluşturur ve kendi kendini yağlama özelliklerine sahiptir; 2. Bakır toz tabakası 0.2-0.3mm, iyi yük taşıma kapasitesi ve aşınma direnci, iyi termal iletkenlik; 3. Düşük karbonlu çelik, iyi yük taşıma kapasitesi ve termal iletkenlik sağlar.

RCFB tipi bronz kılavuz halkası, temel malzeme olarak CUSN8 bronzdan yapılmıştır ve yüksek yük taşıma kapasitesine ve iyi dirence sahip ekonomik bir burçtur. RCFB090 ürününün çalışma yüzeyi normal elmas yağ delikleriyle kaplıdır ve RCFB092 ürününün çalışma yüzeyi, yağ depolamasının rolünü oynayan normal yağ delikleriyle kaplıdır. Hareketin başlangıcında bir yağ filmi oluşturmak daha kolaydır, böylece ilk sürtünme direncini azaltmaktadır.

Ürün özellikleri ve uygulamaları:

Sipariş örneği:

PTFE Kılavuzu Bant Siparişi Örneği RC1081—9.7x2.5

Fenolik Bez Kılavuzu Bant Siparişi Örneği RC1082—9.7x2.5

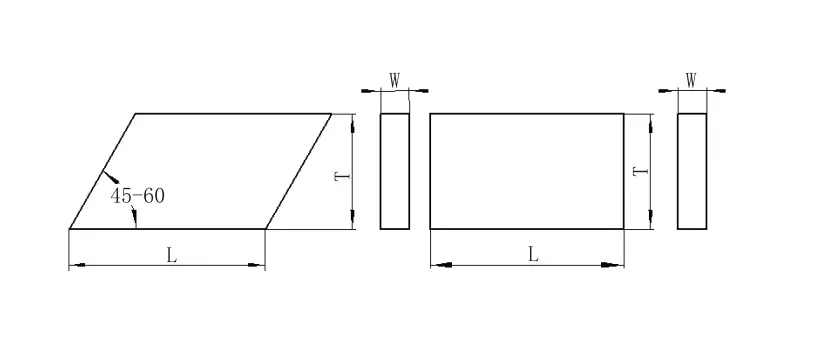

Kesme uzunluğu hesaplaması

Şaft için: L = 3.1 (D+W) Delik için: L = 3.1 (D-W)

L --- halka uzunluğu d --- Şaft çapı D --- Delik çapı w --- halka kalınlığı z --- kesme klerensi

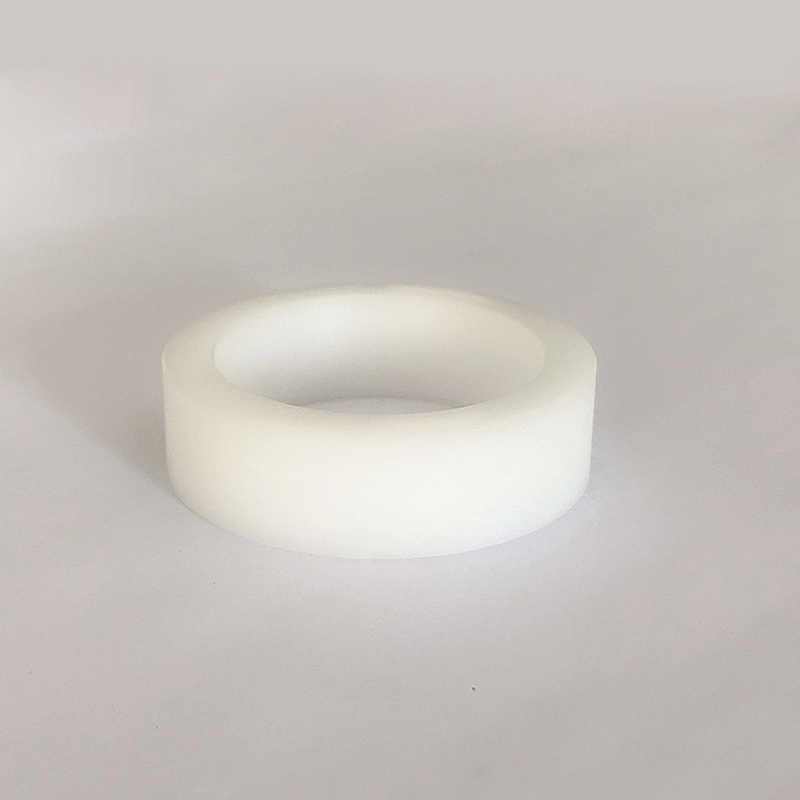

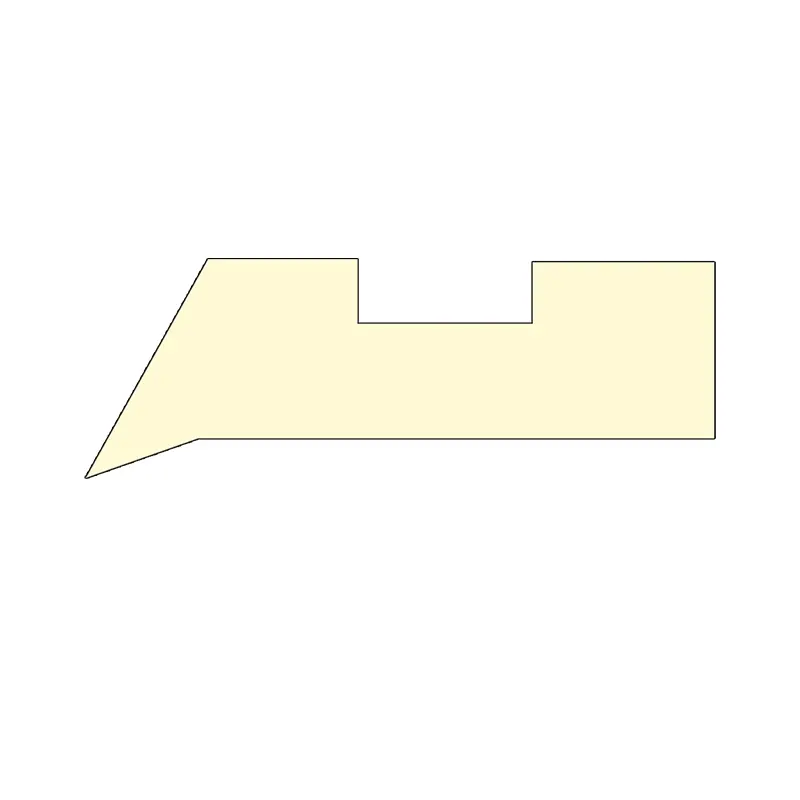

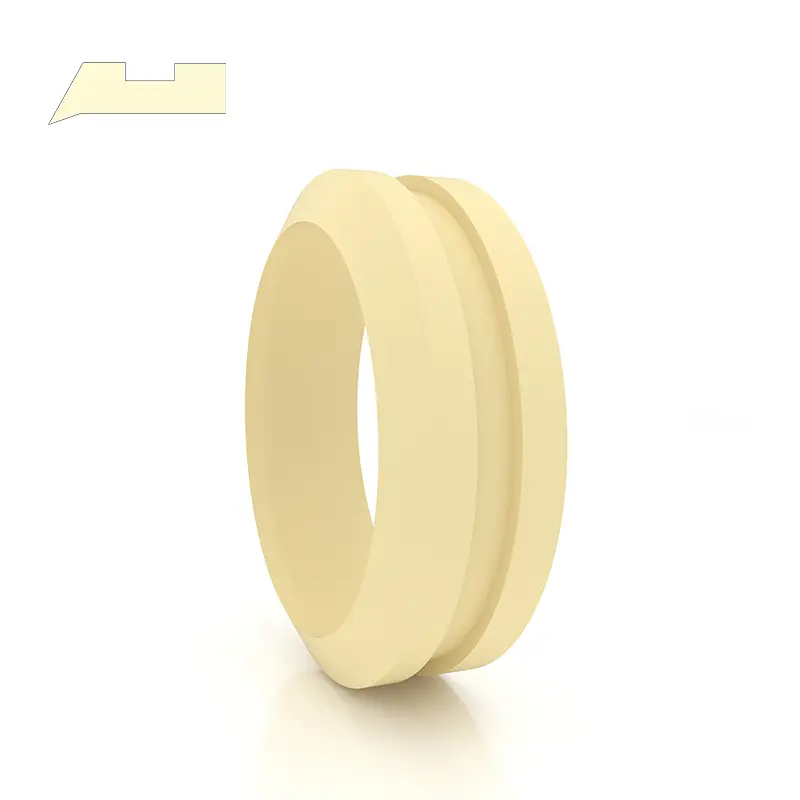

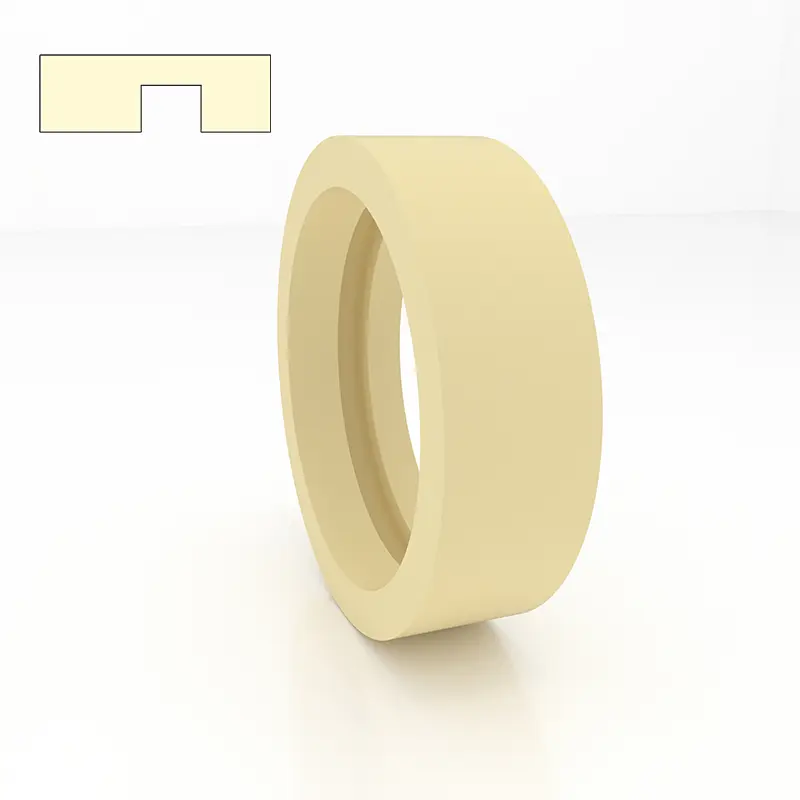

Kılavuz Kol GFAI

1. Performans ve Kullanım: Kılavuz manşon GFAI, piston çubuğunu destekleyen ve yönlendiren ve toz geçirmez bir fonksiyona sahip olan piston çubuğu için bir kılavuz manşonudur.

2. Malzeme: Naylon PA, Polioksimetilen Pom ve Politetrafloroetilen PTFE.

3. Çalışma Koşulları: Çalışma Sıcaklığı: -55 ～+225 ° C (PTFE 120 ° 'nin üzerinde kullanılır).

4. Tasarım Standardı: Tasarım ve seçerken, FAI Serisi Açlık Şirketi'ne bakın.

5. İşaretleme ve Sipariş Yöntemi: Kılavuz Kol GFAI Sipariş Numarası ile işaretlenmiştir, Örnek: GFAI-0600 PTFE

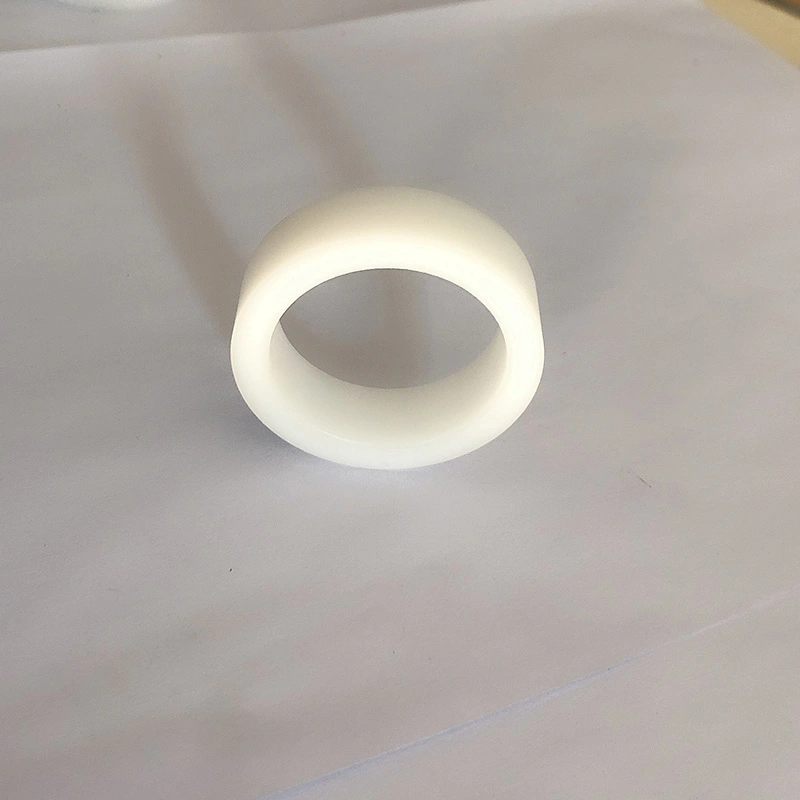

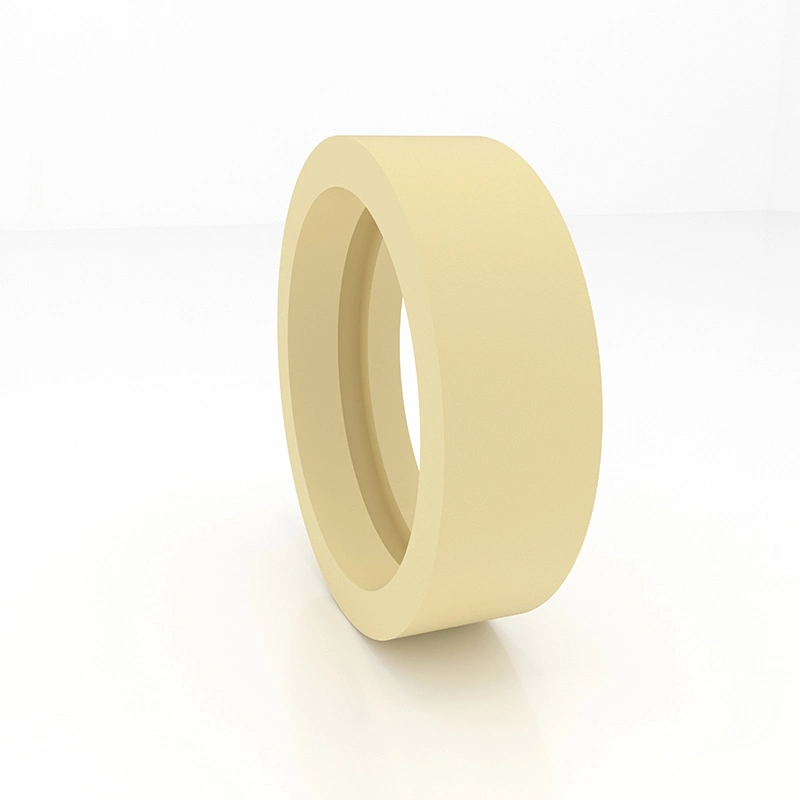

Kılavuz Kol GFI

1. Performans ve Kullanım: Kılavuz Kol GFI, piston çubuğunu destekleyen ve yönlendiren piston çubuğu için bir kılavuz manşondur.

2. Malzeme: Naylon PA, Polioksimetilen Pom ve Politetrafloroetilen PTFE.

3. Çalışma Koşulları: Çalışma Sıcaklığı: -55 ~+255 ° C (PTFE 120 ° C'nin üzerinde kullanılır)

4. Tasarım Standardı: Tasarım ve seçerken, Açlık FI serisine bakın.

5. İşaretleme ve Sipariş Yöntemi: Kılavuz Kol GFI sipariş numarası ile işaretlenmiştir, Örnek: GFI-0360 PA

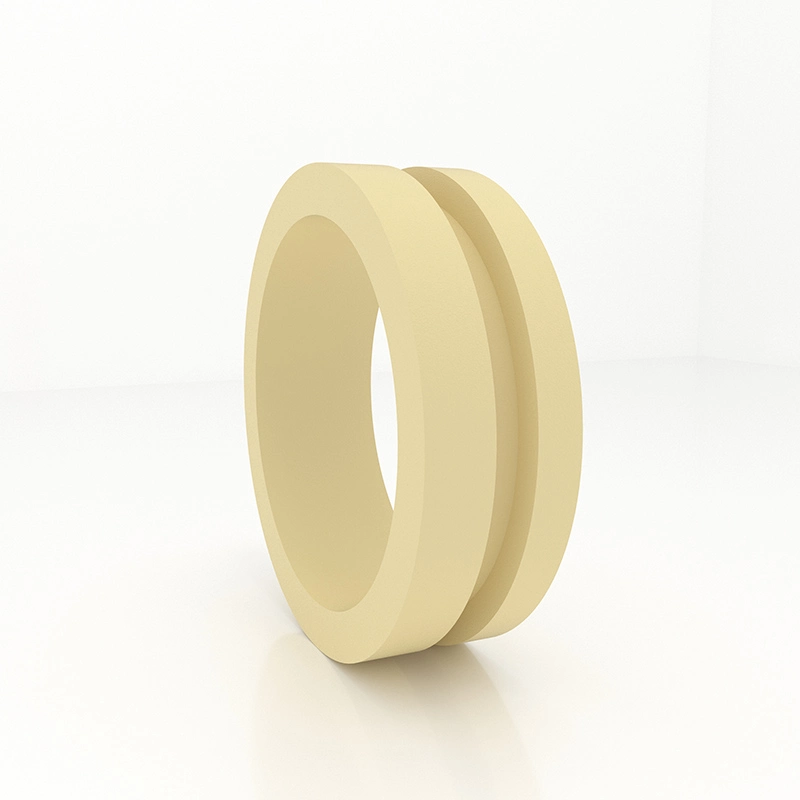

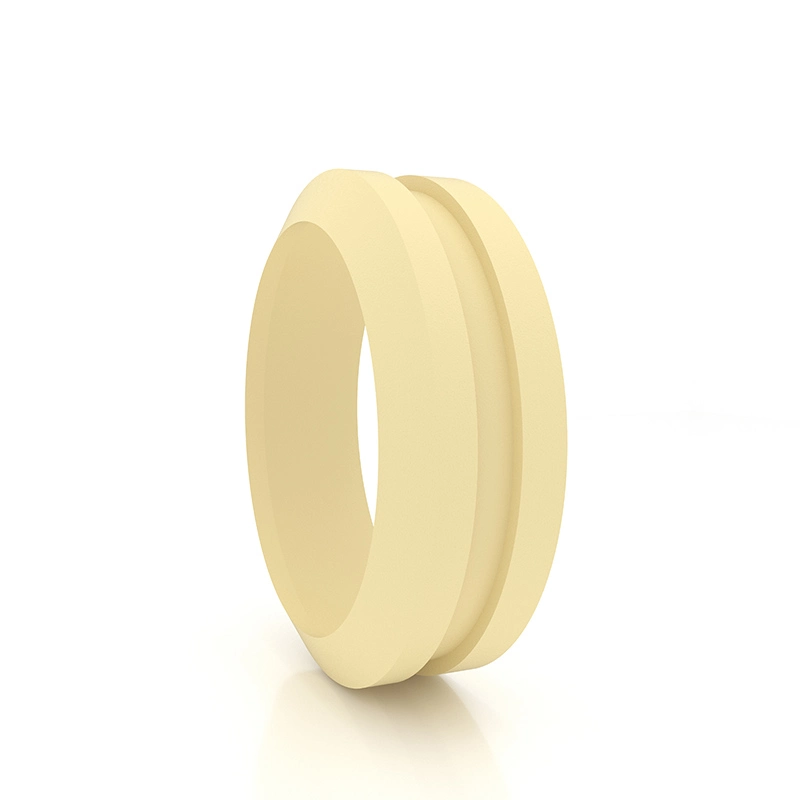

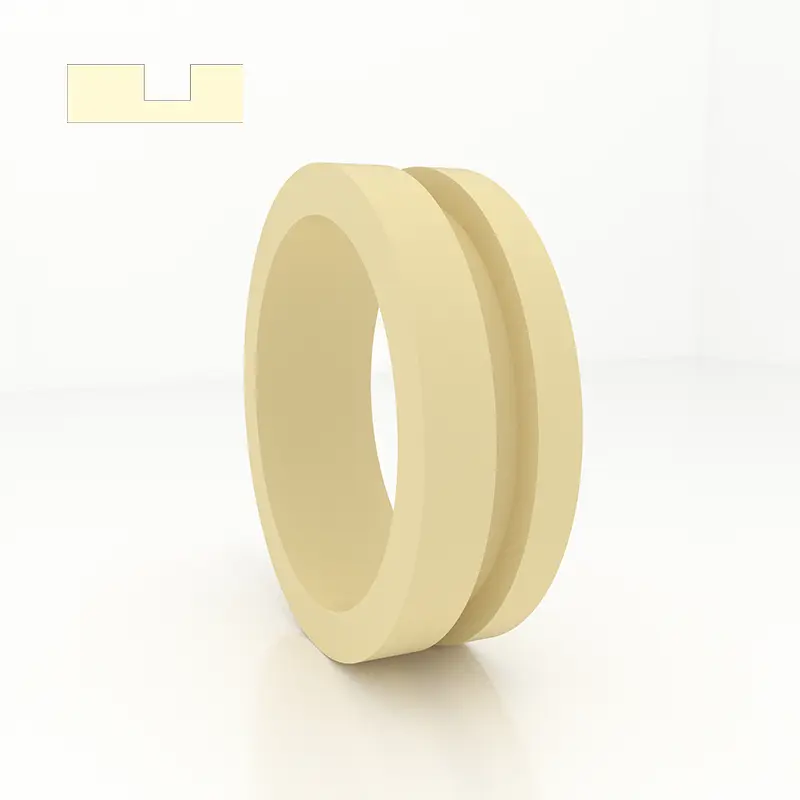

Kılavuz Kol GFA

1. Performans ve Kullanım: Kılavuz Kol GFA, pistonu destekleyen ve yönlendiren piston için bir kılavuz manşondur.

2. Malzeme: Naylon PA, Polioksimetilen Pom ve Politetrafloroetilen PTFE.

3. Çalışma Koşulları: Çalışma Sıcaklığı: -55 ~+255 ° C (PTFE 120C'nin üzerinde kullanılır)

4. Tasarım Standardı: Tasarım ve seçerken, Açlık FA serisine bakın.

5. İşaretleme ve Sipariş Yöntemi: Kılavuz Kol GFA sipariş numarası ile işaretlenmiştir, Örnek: GFA-0560 PA

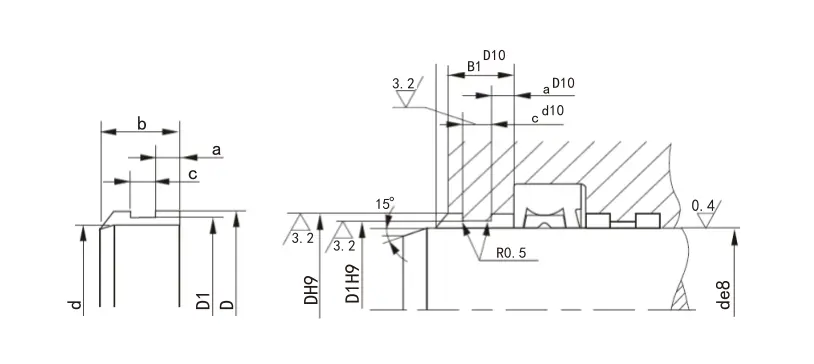

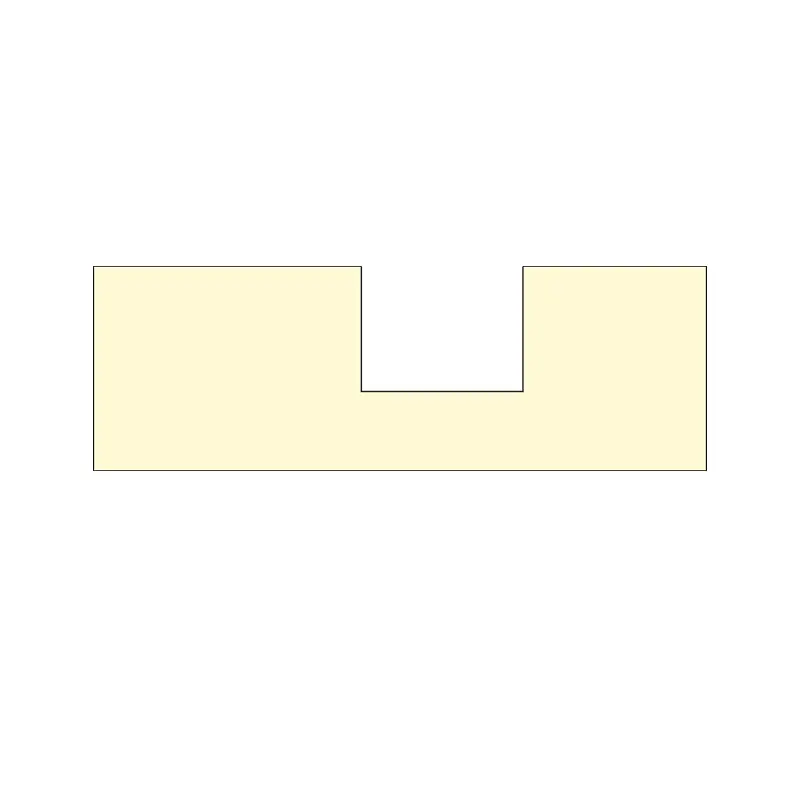

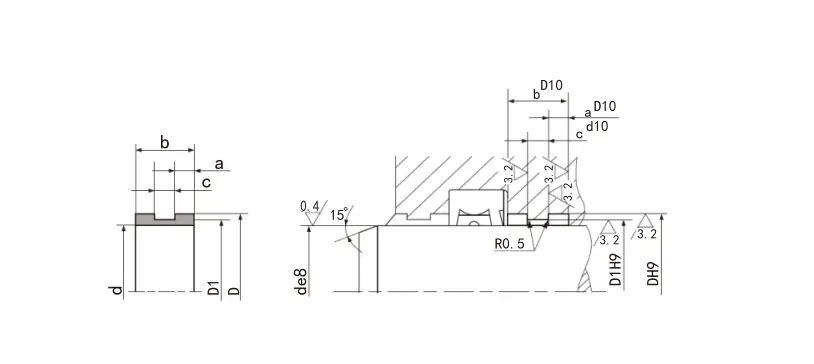

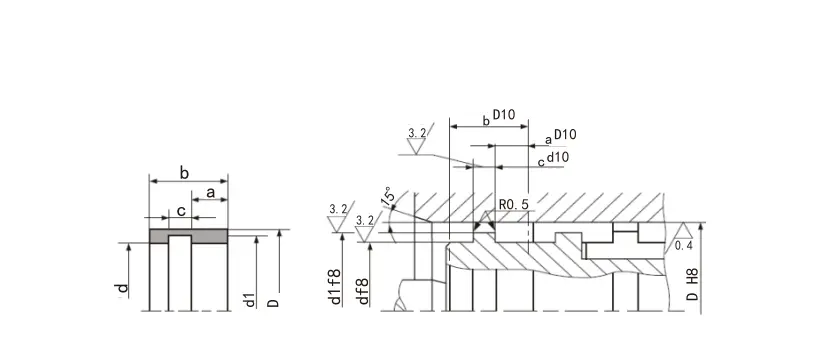

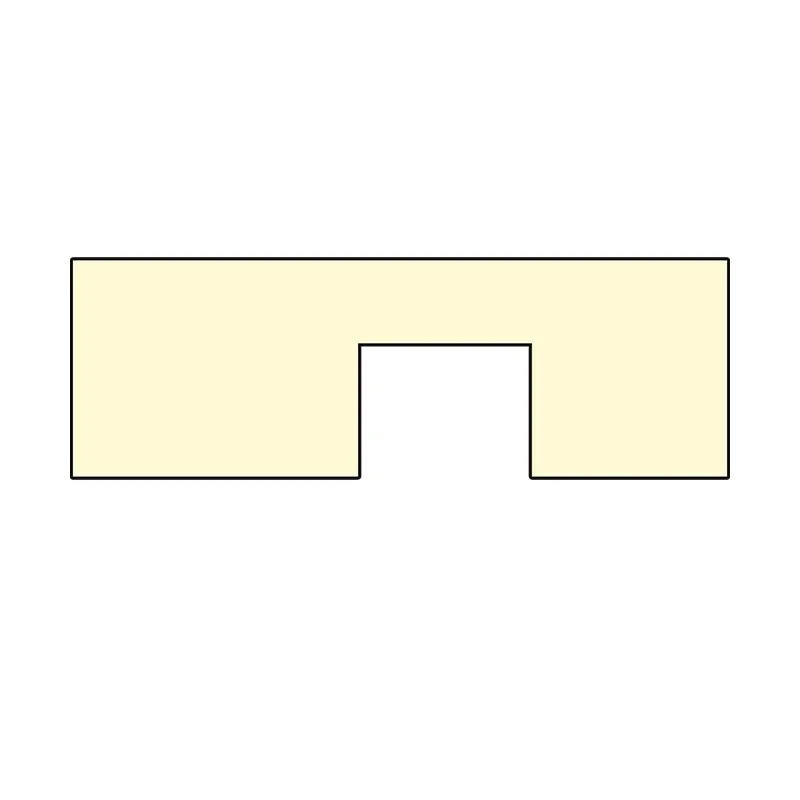

6. Yapısal Cihaz:

Özellikler:

Model	Oluk genişliği H+0.2	Kalınlık T-0.05	Kalınlık t T-0.05	Kalınlık T-0.05	Kalınlık T-0.05	Kalınlık T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Not: Boldface serisi yaygın olarak kullanılan serilerdir. Gerekli ürün bu tabloda değilse, lütfen bizimle iletişime geçin.

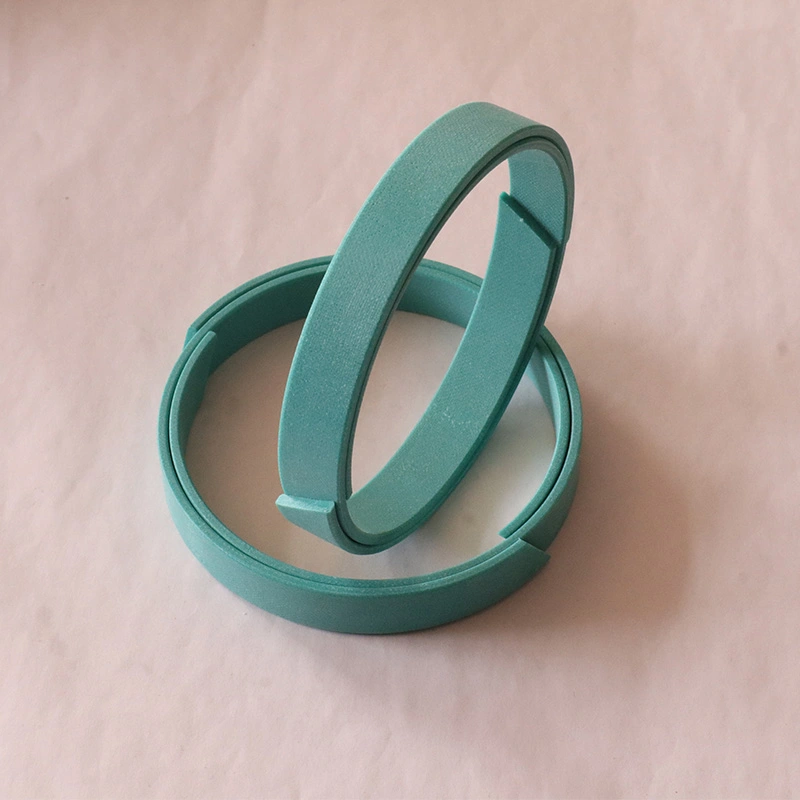

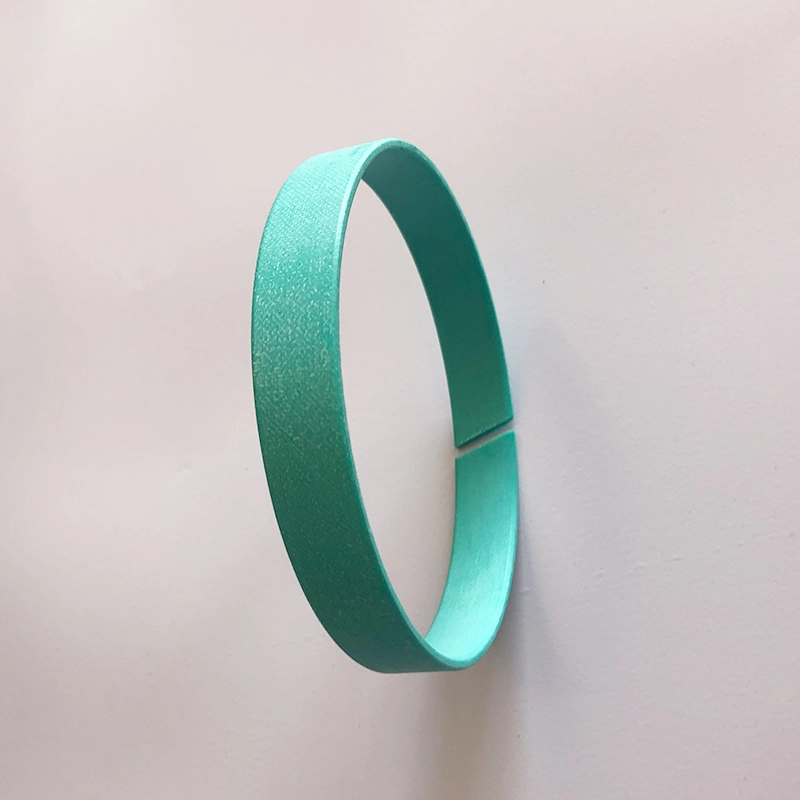

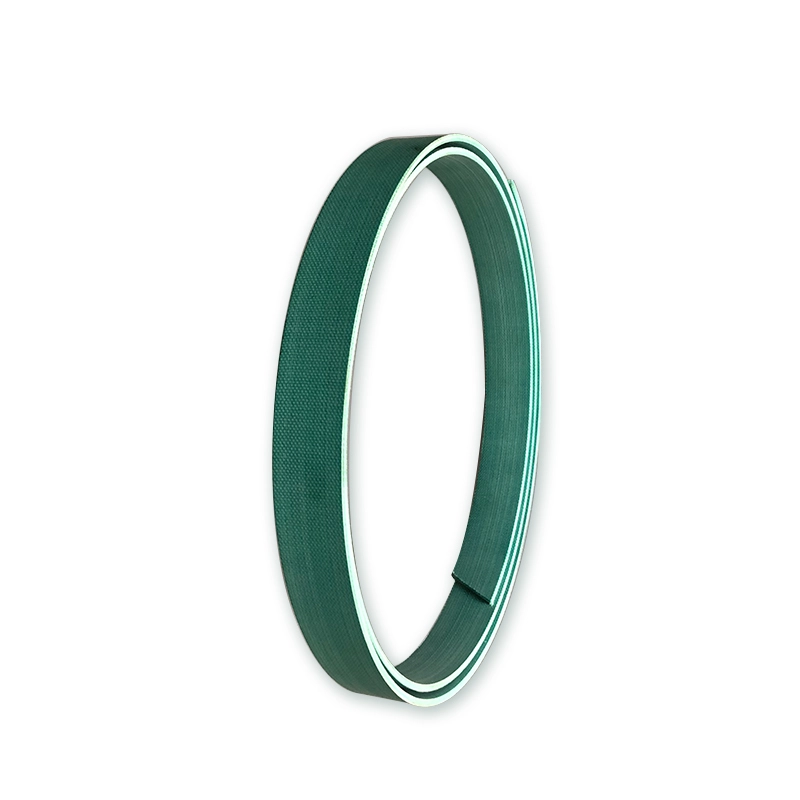

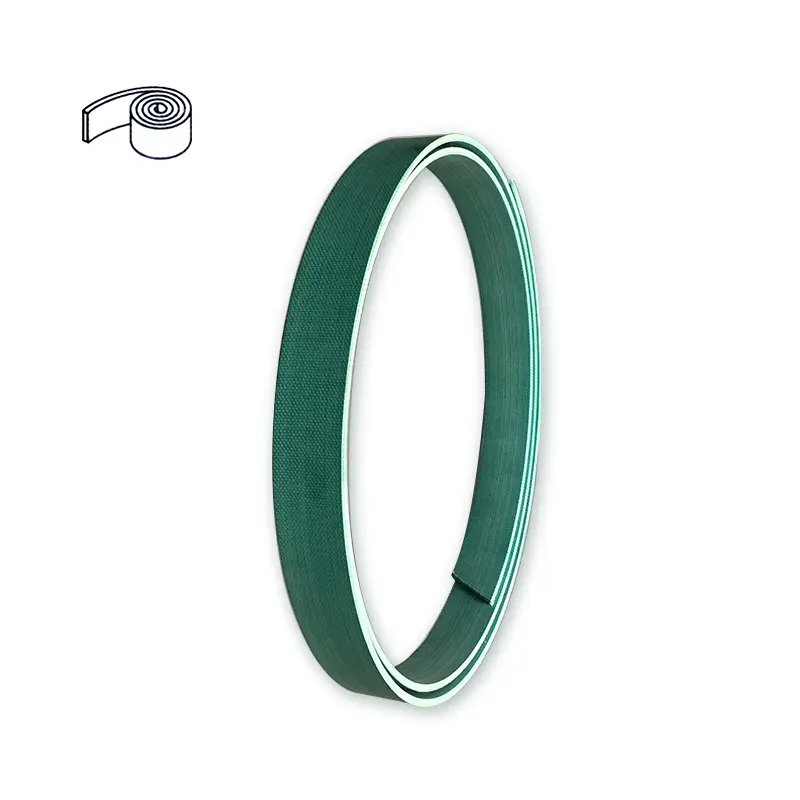

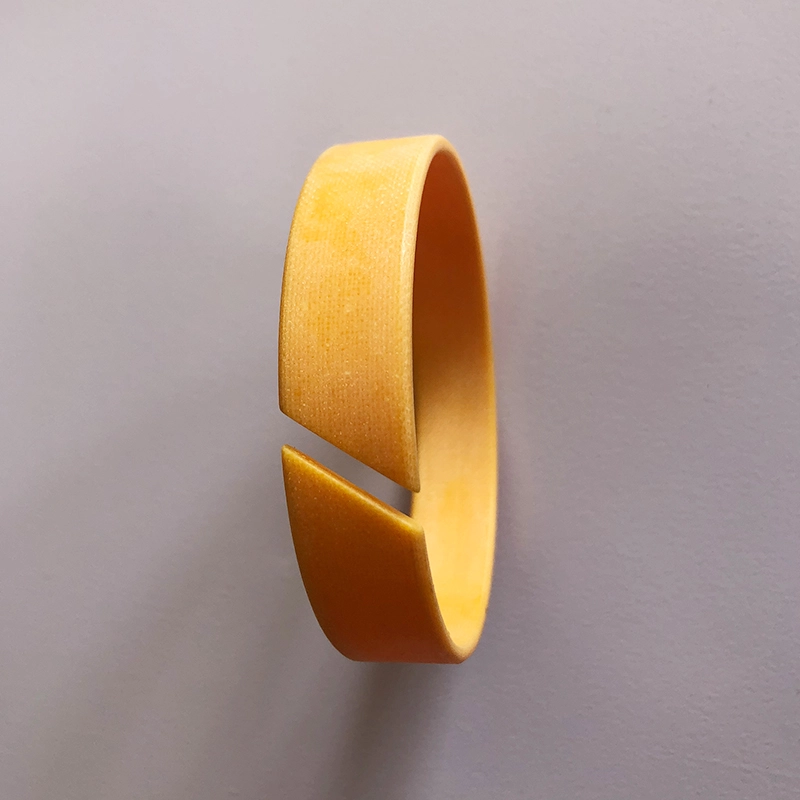

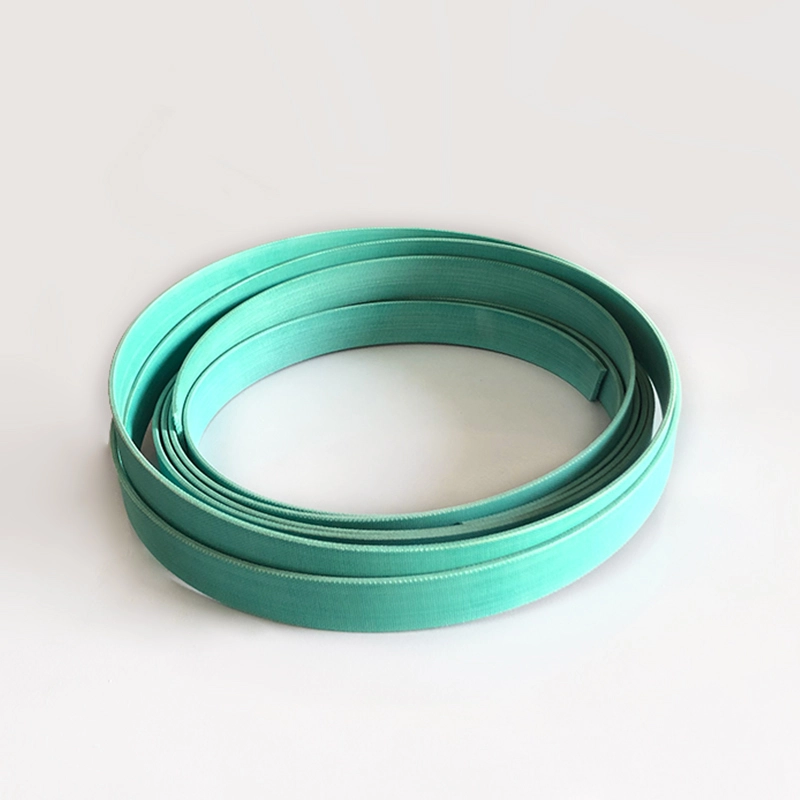

Bez takviyeli fenolik destek yüzüğü (kemer)
Destek halkaları, hidrolik silindirlerin önemli temel bileşenleridir. Dünyadaki kayar halka kombine contalarının ve yumuşak rulman yapılarının geliştirilmesine uyum sağlamak için şirketimiz, kumaş takviyeli fenolik destek halkalarını (kayışlar) başarıyla geliştirmiştir. Yıllarca süren gerçek kullanım, bu ürünün benzer yabancı ürünlerin kalite seviyesine ulaştığını veya aştığını ve kullanıcılar tarafından büyük bir övgüde bulunduğunu göstermiştir. Tablo 1 ila 4, şirketimiz tarafından üretilen destek halkalarının (kemerler) performans tablolarıdır.

Tablo 1 Destek halkamızın ve Bumak+Shamba ürünlerimizin fiziksel özelliklerinin karşılaştırılması

Örnek kaynağı	Destek halkası kalınlığı (mm)	Sıkıştırma mukavemeti (MPA)	Yağ Direnci Ağırlık Değişim Oranı Hidrolik Yağ (70 ± 2 ℃*24H）	Kırılma Gücü (MPA)	Ara katman yapışma (kn/m)
Moda+shamba	2.48	338.9	2.83	35.6	1.2
Ürünlerimiz	2.48	425	0.90	37.0	2.9
	2.48 (grafit ile)	390	0.63	36.4	2.08

Tablo 2 Hidrolik Silindir Destek Halkasının Performans Dizini

Örnek çeşitlilik	Ürünlerimiz		Meyve bahçesi Olabilir ①	Duratec900 ①	Türcite47 ②	MT64/5B	Nokwr (Japonca)	POM Modifiye Polioksimetilen	Kedi (ABD)
	Ölçülen değer	Gerekli göstergeler
Sıkıştırma mukavemeti (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Not: ①busak+Shamba Şirketi ②Merkel Şirketi Tablo 3 Güç Endeksi

Örnek çeşitlilik	Ürünlerimiz		Meyve bahçesi Olabilir ①	Duratec900 ①	Türcite47 ②	MT64/5B	Nokwr (Japonca)	POM Modifiye Polioksimetilen	Kedi (ABD)
	Ölçülen değer	Gerekli göstergeler
Sıkıştırma mukavemeti (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Not: ①busak+Shamba Şirketi ②Merkel Şirketi Tablo 4 Ürünlerimizin sürtünme katsayısı ve kuru sürtünme ve yağ damlama koşulları altında orkot TLG

Birim başına yük temas uzunluğu w (n/mm)	Hertz Kontak Röle (N/MM2)	Sürtünme katsayısı
		Kuru sürtünme durumu		Yağ damlası yağlama durumu
		Ürünlerimiz	Orchot TLG	Ürünlerimiz	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

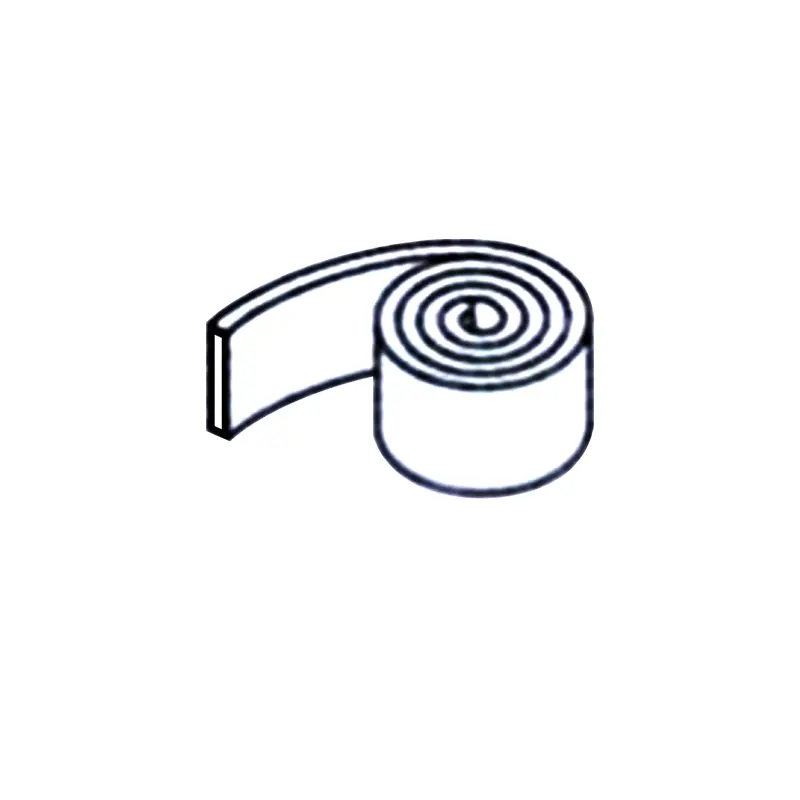

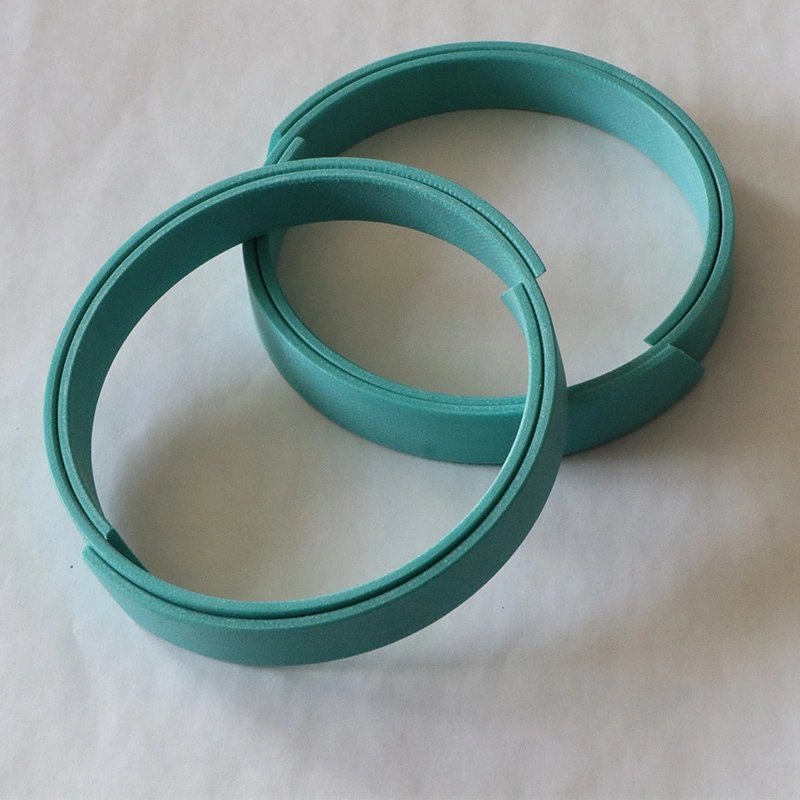

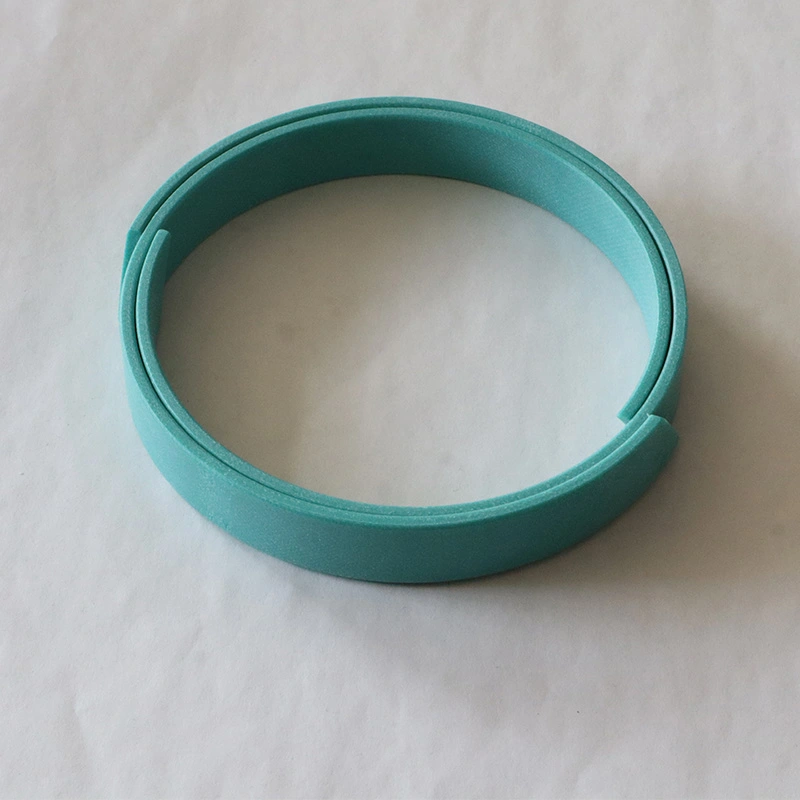

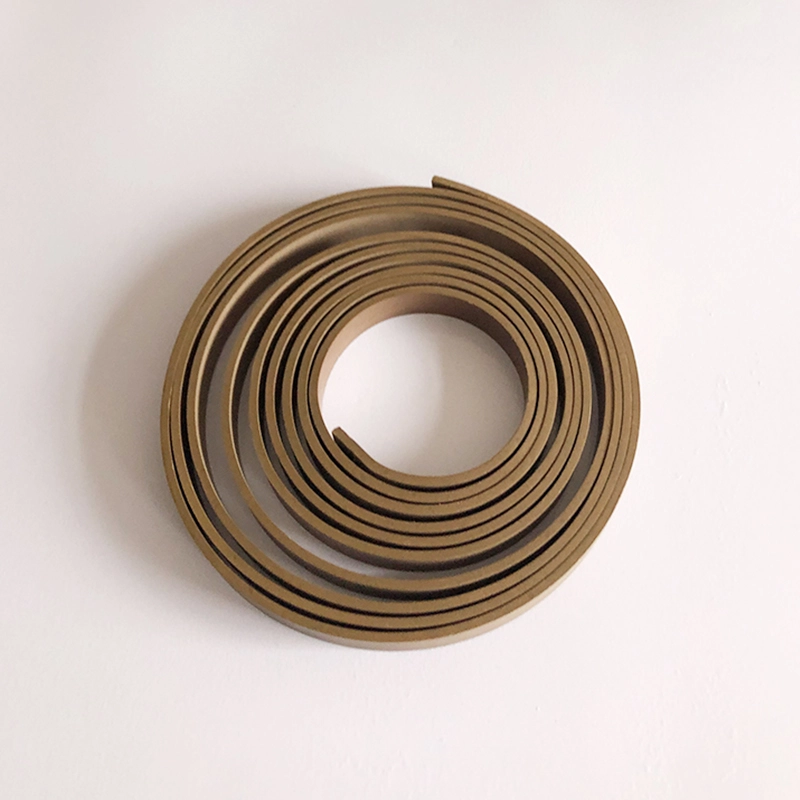

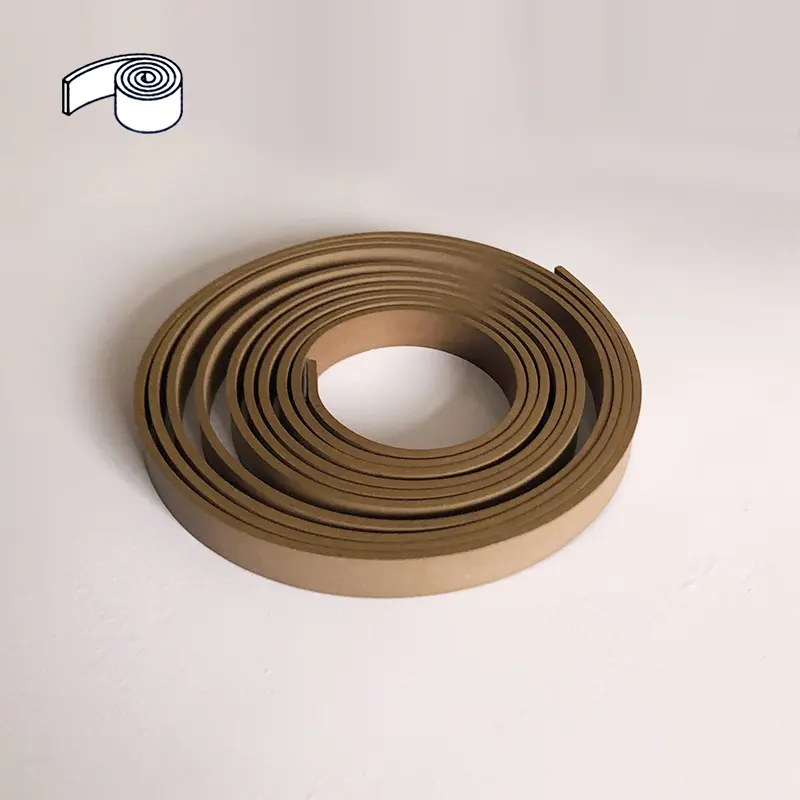

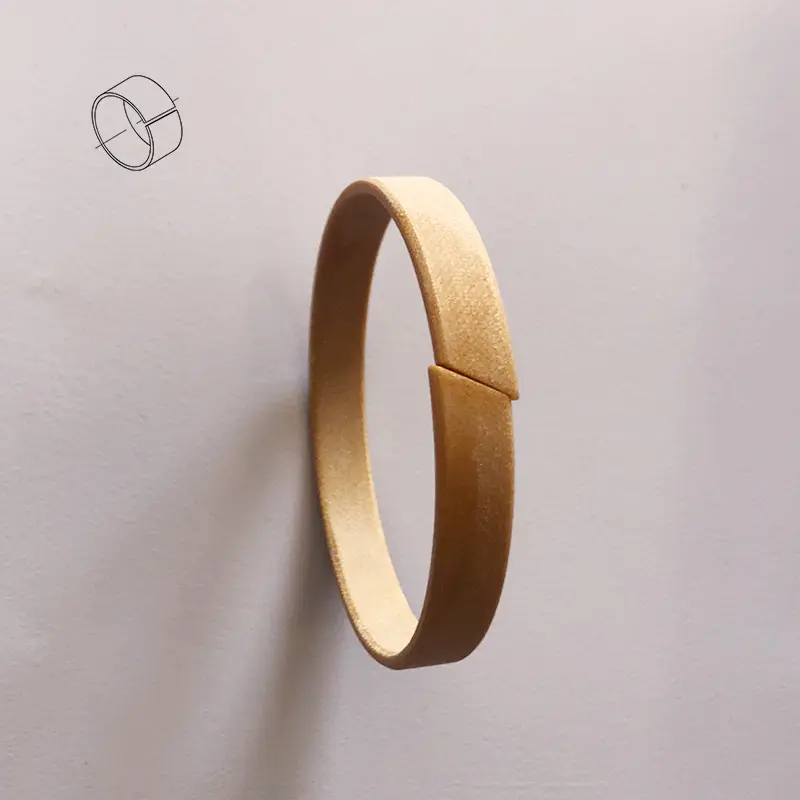

PTFE aşınmaya dayanıklı kayış (halka)
Malzeme	PTFE+Bronz
Tedarik	Rulo (genellikle yaklaşık 20 metre/rulo) veya gerekli uzunluğa kadar kesin
Avantajlar	1. Düşük sürtünme, sürünme ve ısırma;
	2. Yeterli yağlama olmadan iyi çalışabilir;
	3. Çeşitli ortamlara dirençli, mükemmel kimyasal stabilite;
	4. Aşınmaya dirençli halkaya gömülü sert nesneleri barındırabilir, silindir ve contaları çizen sert nesneleri azaltır, bu nedenle ağır yük durumlarında, çok fazla aşınmaya dayanıklı halkalar kullanır;
	5. Ayrıca yüksek hızlı ve ışık yükü durumlarında iyi aşınma direncine sahiptir, bu nedenle en yaygın kullanılan aşınmaya dayanıklı halkadır;
	6 Boyut kısıtlaması yok, büyük çaplı durumlarda kullanılabilir.
Sıcaklık	-60 ~+200 ℃
Maksimum hız	15m/s
Maksimum ekstrüzyon mukavemeti	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

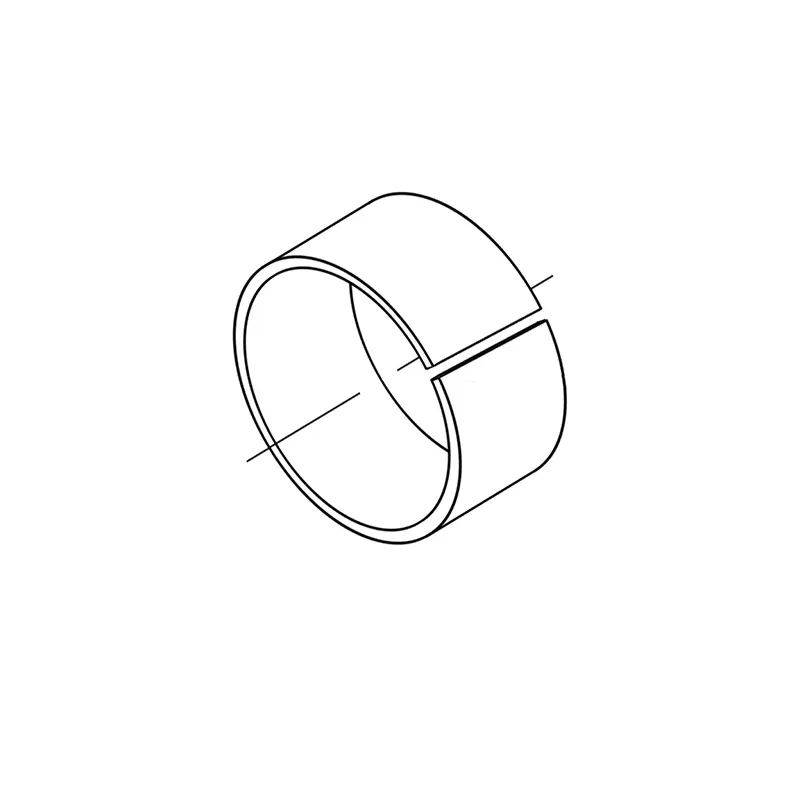

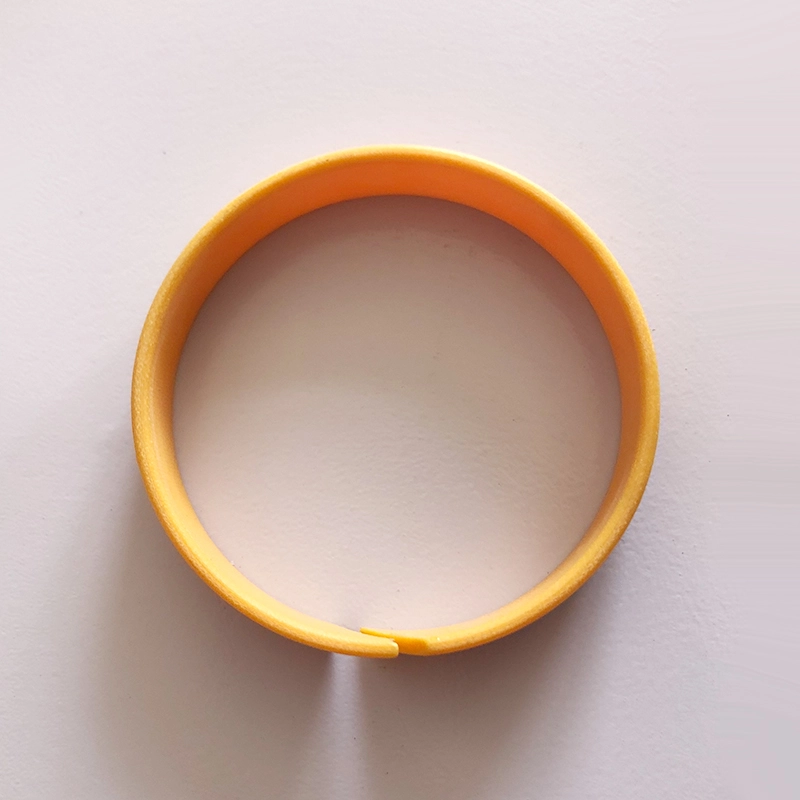

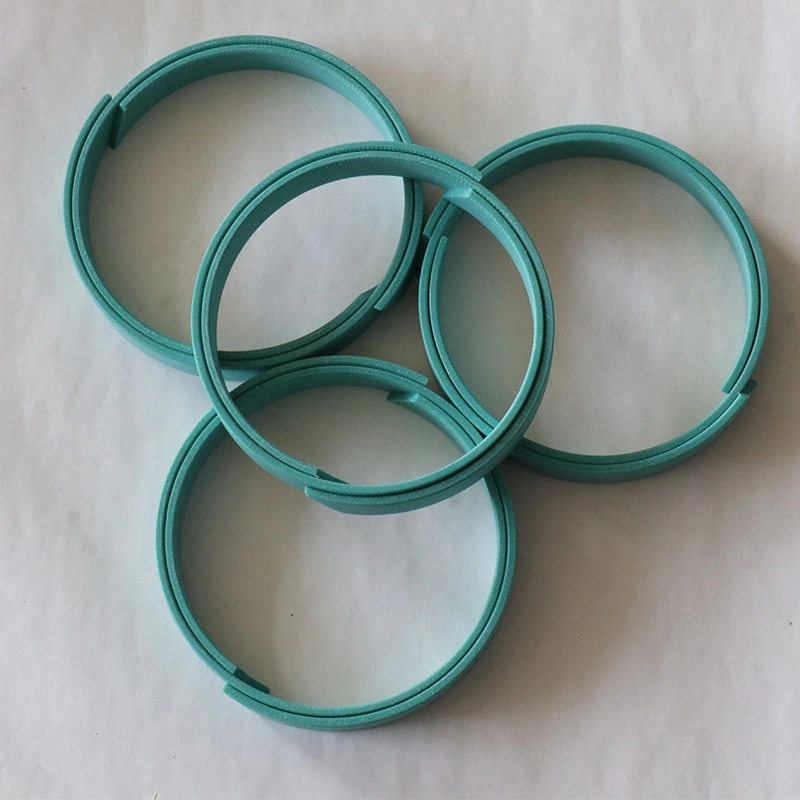

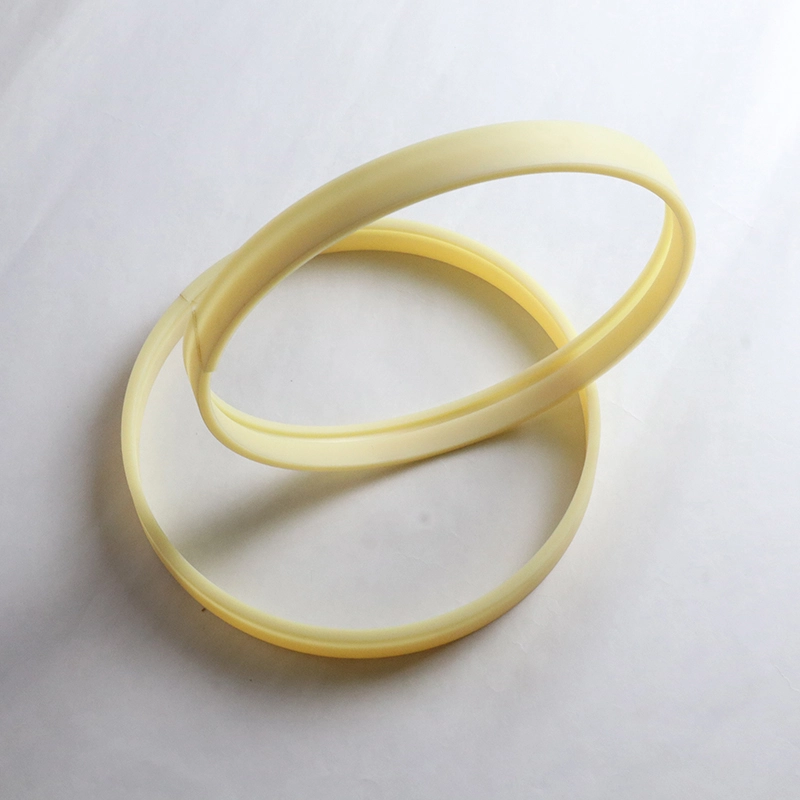

RCS piston çubuğu için metalik olmayan kılavuz yüzük

RCT Piston için Metalik Olmayan Kılavuz Yüzük

Hidrolik silindirde çalışan piston veya piston çubuğu için, aşınma halkasının hassas bir yol gösterici etkisi vardır ve radyal kuvvetleri emebilir. Aynı zamanda, aşınma halkası, hidrolik silindirdeki kayan parçaların metal temasını önleyebilir. Metal aşınma halkaları ile karşılaştırıldığında, metalik olmayan aşınma halkalarının birçok avantajı vardır. Bunlar arasında, kumaş takviyeli fenolik ve PTFE kılavuz halkaları yerinde kesme tipinde ve kullanıma hazır tipte mevcuttur.

1. İyi aşınma direnci

2. Metal-metal temastan kaçının

3. Mekanik titreşimi bastırabilir

4. Aşınma halkasının merkezleme etkisi nedeniyle, büyük bir radyal boşluğa izin verilir

5. Basit oluk, kurulumu kolay

6. Yukarıdaki avantajlara göre düşük bakım maliyeti, yaygın olarak kullanılmaktadır

Malzemeler:

1. Politetrafluoroetilen PTFE3 (Genel Malzeme), PTFE4 (su gibi düşük viskoziteli ortamlar için uygun), PTFE1 (pnömatik gibi düşük sürtünme gereksinimleri)

2. Polioksimetilen POM veya Naylon PA ve Modifiye Malzemeleri

3. Formaldehit reçine + takviyeli lif prif

Farklı malzemelerin yük taşıma kapasitesinin karşılaştırma tablosu (referans)

Malzeme	Yük kapasitesi maks (n/mm2)
PTFE dolu bakır toz	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Kumaş ile fenolik	90 (60 ° C); 40 (80 ° C)
Polioksimetilen veya naylon	25 (60 ° C); 15 (80 ° C)
Polioksimetilen veya naylon doldurulmuş	40 (60 ° C); 30 (80 ° C)

Groove yüzey kalitesi

Pürüzsüzlük	Rtmax (μm)	RA (μm)
Kayar yüzey	≤2.5	0.05-0.3
Oluk tabanı	≤10	≤2
Oluk tarafı	≤15	≤3

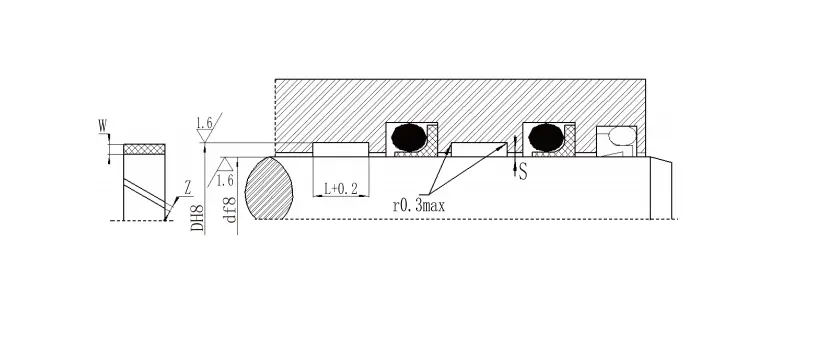

Piston Çubuk Kılavuzu Yüzük Özellik Serisi

Çubuk çapı	Alt çap	Oluk genişliği	Kalınlık	Açıklık		Çubuk çapı	Alt çap	Oluk genişliği	Kalınlık	Açıklık
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	d+3.1	2.5	1.55	1-2		200-999.9	d+5	25	2.5	8-33
10-50	d+3.1	4	1.55	1-3		1000-4200	d+5	25	2.5	33-134
15-140	d+5	5.6	2.5	2-5		280-999.9	d+8	25	4	10-33
20-220	d+5	9.7	2.5	2-9		1000-2200	d+8	25	4	33-70
80-400	d+5	15	2.5	4-15

RCSF-1 Kendi Kendini Yağlandırma Kılavuzu Yüzük Parametreleri
Parametreler			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Kurşunsuz burçlar		Hidrolik özel kılıf	Bronz Base burç	Paslanmaz çelik korozyona dayanıklı manşon
Maksimum yatak basıncı (dinamik)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
Maksimum yatak basıncı (statik)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
Salınım hareketi			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Maksimum kayma hızı (yağ yağlaması)			<2m/s		<2m/s	<2m/s	<2m/s
Katsayı sürtünme μ	Kuru sürtünme		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	Yağlama		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
Maksimum PV değeri (kuru)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Maksimum PV değeri (yağ)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Çalışma sıcaklığı			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Termal iletkenlik			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Doğrusal genişleme katsayısı			11*10-6/K		11*10-6/K	18*10-6/K	15*10-6/K
RCFB Tip Bronz Kılavuz Yüzme Parametre Tablo
Parametre		RCFB090		RCFB092		RCFB09G
Yoğunluk		8.9g/cm³		8.9g/cm³		8.9g/cm³
Sıkıştırma mukavemeti		470n/mm²		470n/mm²		470n/mm²
Termal iletkenlik		60W/M.K		60W/M.K		58W/M.K
Doğrusal genişleme katsayısı		18.5*10-6/K		18.5*10-6/K		18.5*10-6/K
Sertlik		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Uzama		% 55		% 55		% 55
Malzeme Adı		Cusn8p		Cusn8p		Cusn8p
Diğer isteğe bağlı malzemeler		Cusn6.5p		Cusn6.5p		Cusn6.5p
