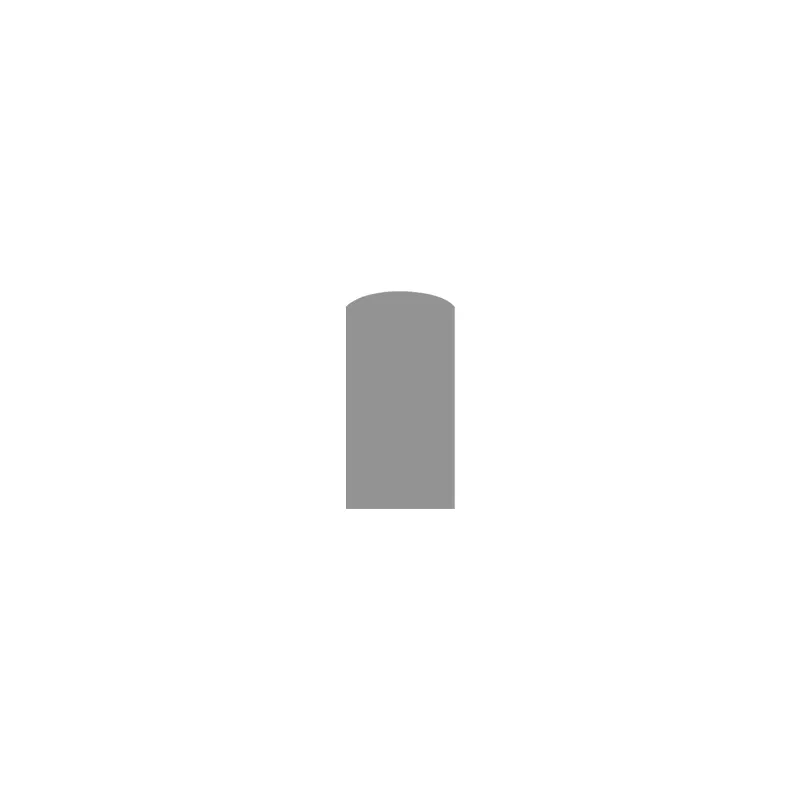

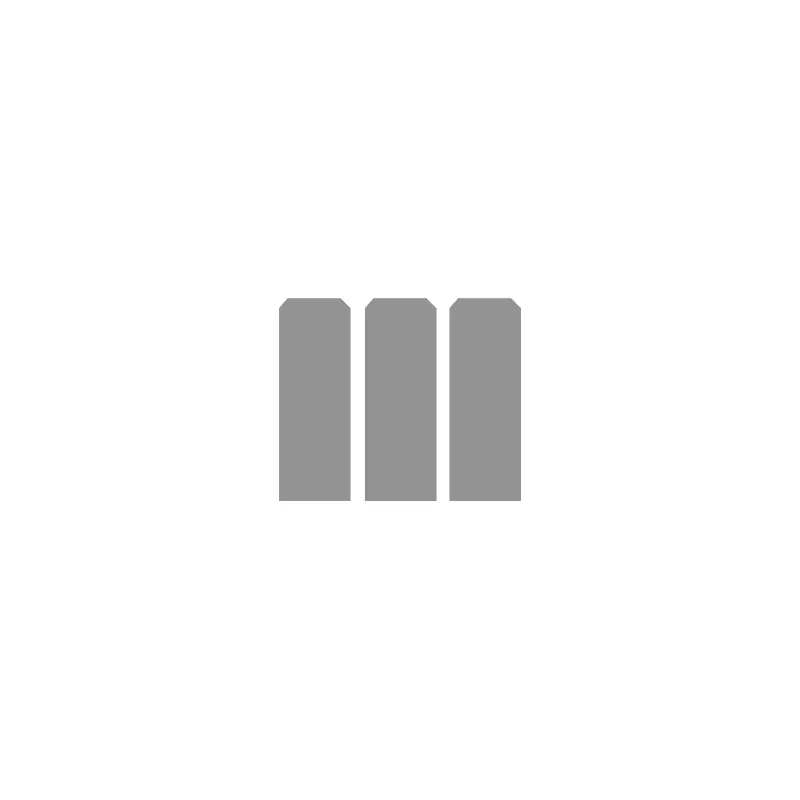

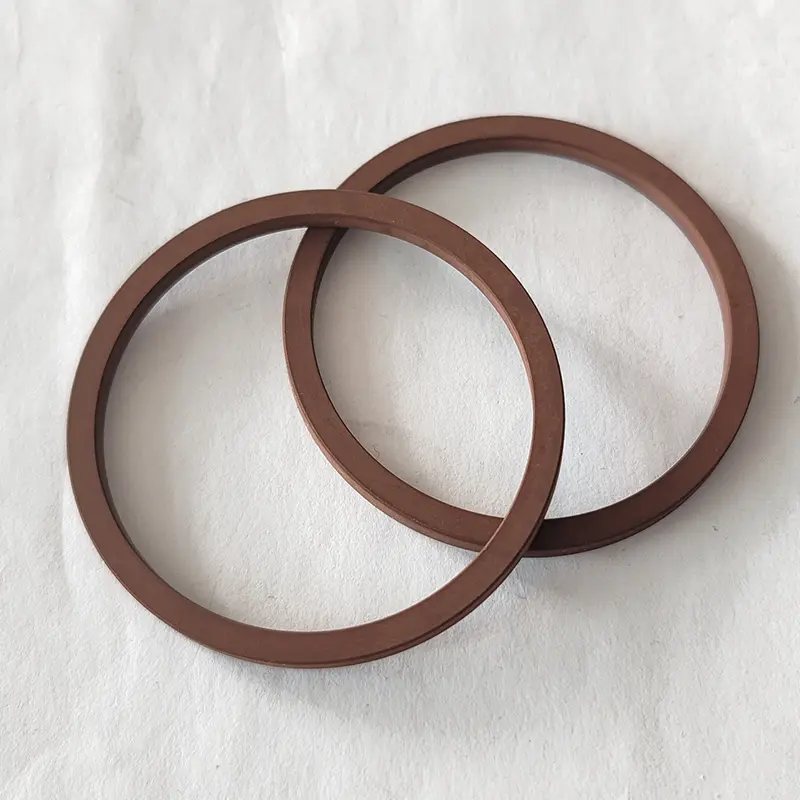

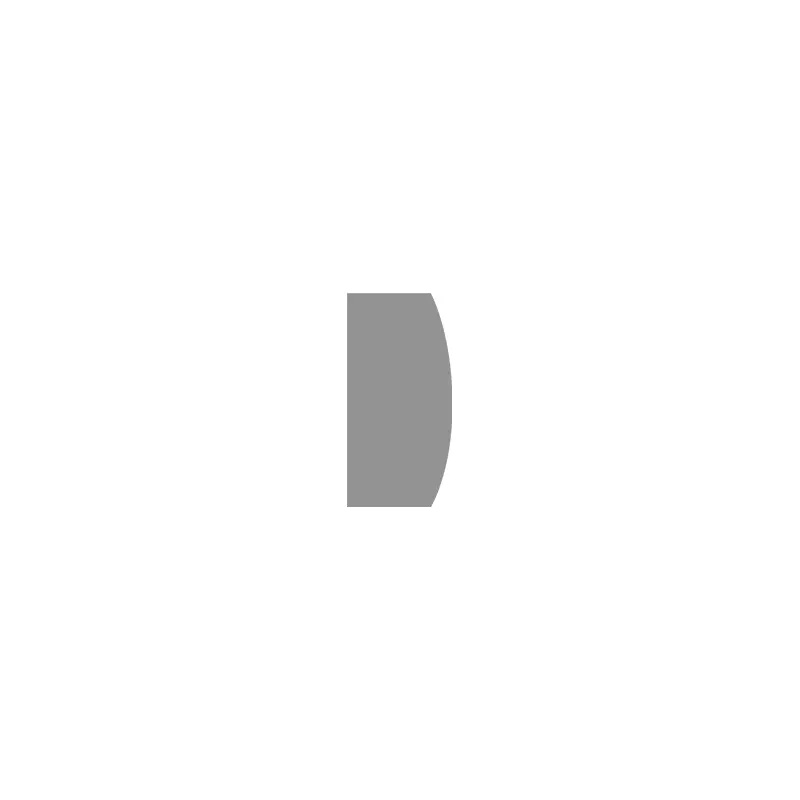

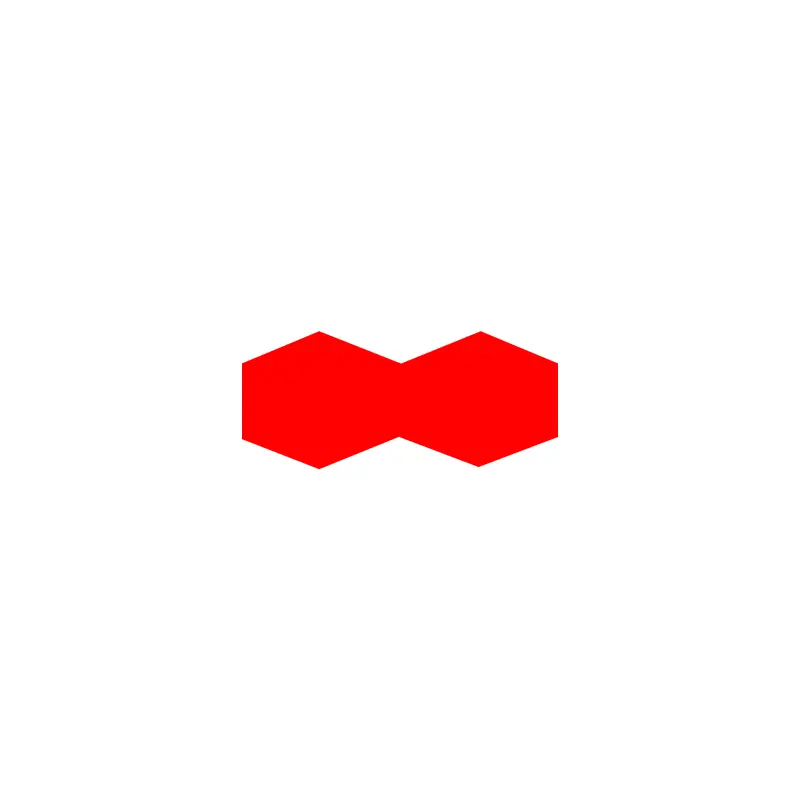

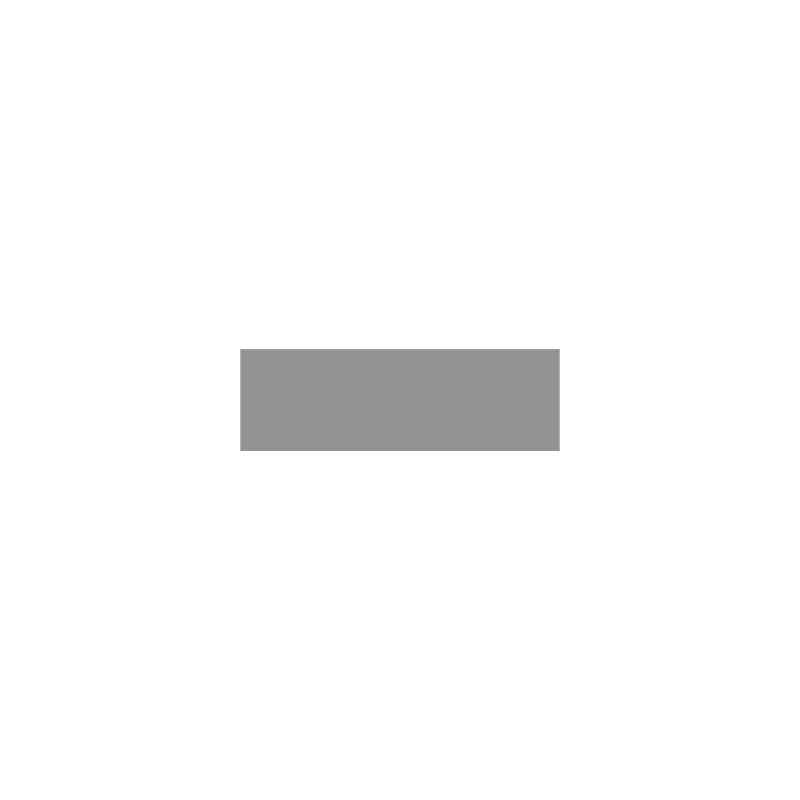

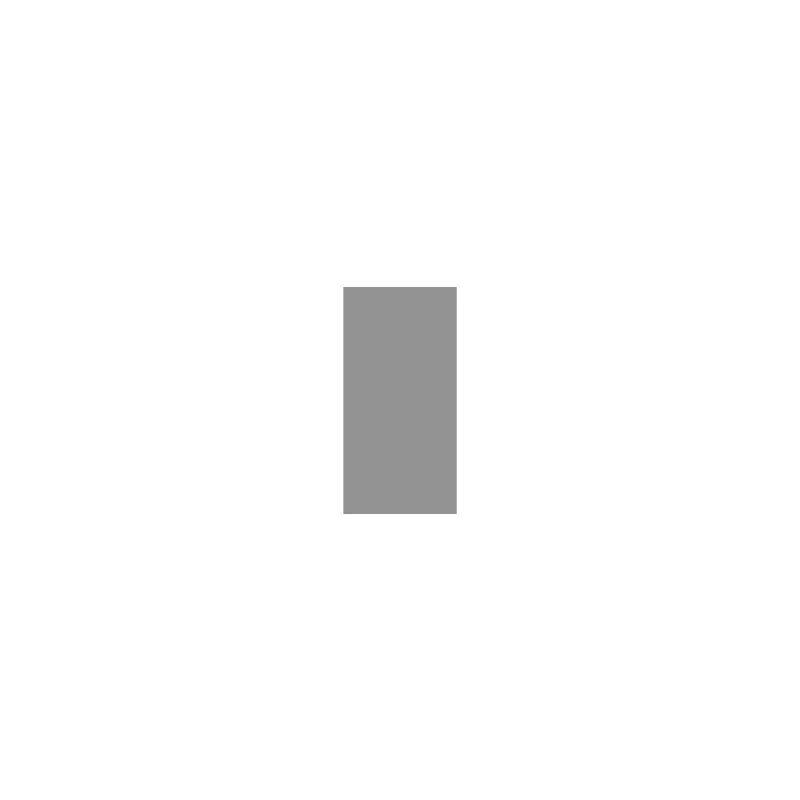

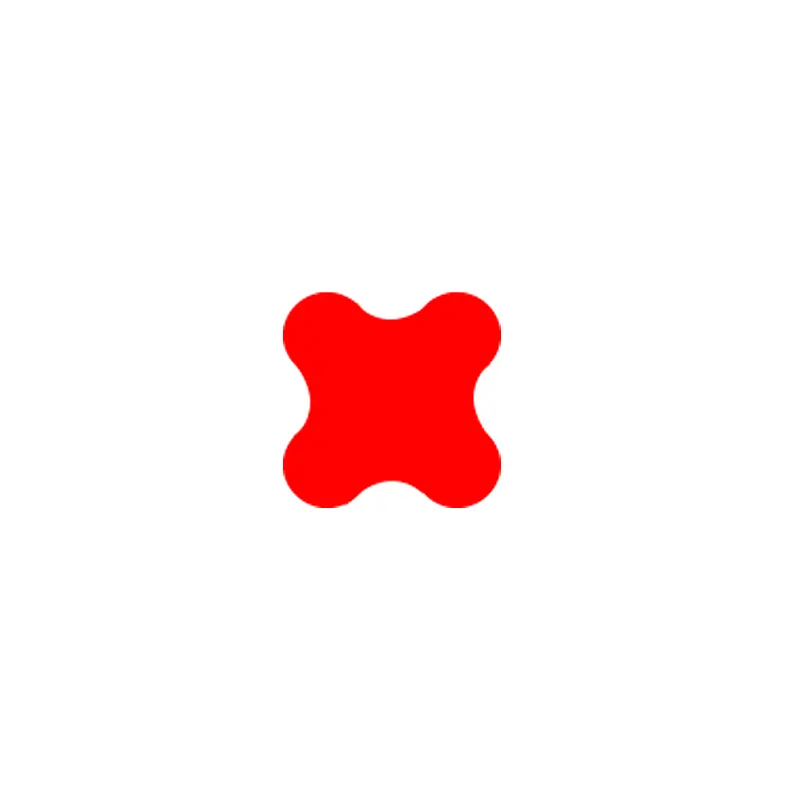

Standart genel amaçlı ve yüksek basınçlı özel ürünleri kapsayan çok çeşitli statik mühür çözümleri sunuyoruz. RCFL106/102 ve RCK126, basit yapıya ve geniş uygulamaya sahip temel modellerdir; RCS130/131 ve RCFL108, oluk gömülmesinin stabilitesini sağlamak için ekstrüzyon dış çaplı kurulum tasarımını benimser; RCK120/127 ve diğer benzer seri ürünler, ekstrüzyon iç çap kurulumu yoluyla aynı güvenilirliği elde eder.
Flanş sızdırmazlık ihtiyaçlarına yanıt olarak, RCF110 ve RCR118 her iki yönde de basınç taşıyabilir ve sipariş sırasında basınç yönü belirtilmelidir. Ürün hattı, yüksek basınçlı çalışma koşullarına düşük basınçları tamamen kapsar ve malzeme aşınmaya dayanıklı ve korozyona dayanıklıdır ve hidrolik sistemlerde, boru hattı bağlantılarında ve endüstriyel ekipman sızdırmazlığında yaygın olarak kullanılmaktadır.
Ürün özellikleri ve uygulamaları:
Uygulama: Genel amaçlı, kimlik contası, OD conta, eksenel mühür
O-ring spesifikasyonları ve oluklar
Sipariş boyutu
ΦD1 ...... iç çap
ΦD2 ...... Bölüm çapı
Sipariş örneği
Model: RCFL106
İç çap bölümü çapı: 14x1.8
Malzeme: NBR
Başvuru

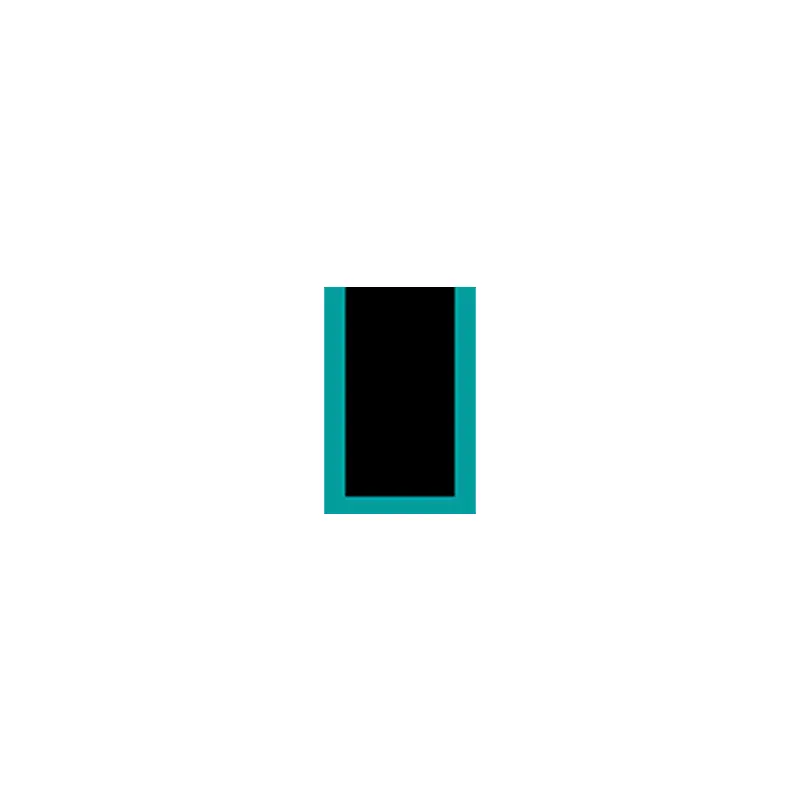

İçeriden Basınç: O-ring dış çaptan sıkıştırılır

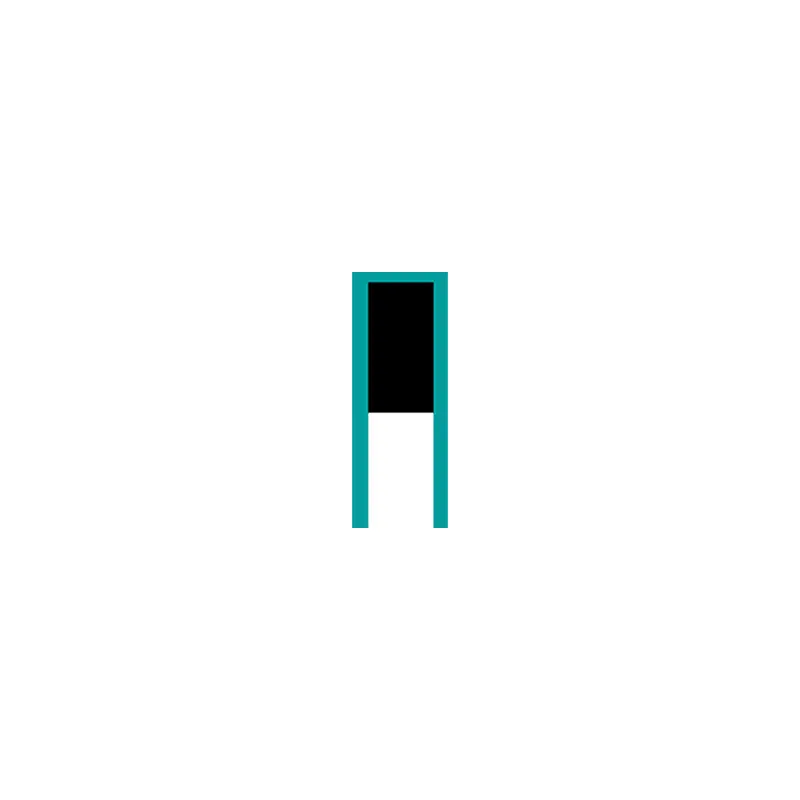

Dışarıdan Basınç: O-ring iç çaptan sıkıştırılır

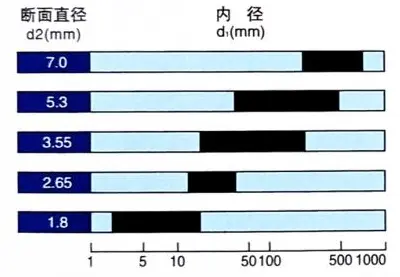

O-ringlerin hassas üretim toleransları vardır. İzin verilen toleranslar DIN3771 ve ISO3601/1'e göre standartlaştırılmıştır (7 mm'ye kadar kesit çapı, 670 mm'ye kadar iç çap). Karşılık gelen toleranslar aşağıdaki tabloda gösterilmiştir.
| Bölüm toleransı | ||||||||
| Bölüm | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolerans | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| İç çap toleransı | ||||||||||
| İç çap | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolerans | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| Karşılık gelen iç çap yüzde % | ||||||||||

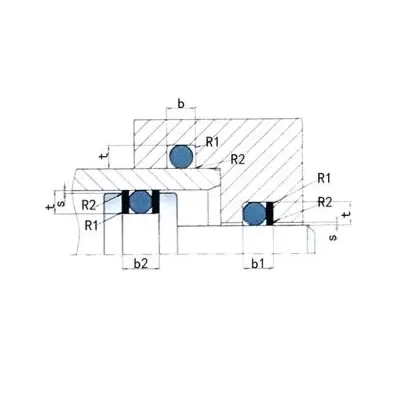

Oluk boyutu
 |
||||||||||
| Bölüm D2 | Oluk derinliği t | Groove genişliği ünitesi: mm (+0.20) | Yarıçap R1 mm | |||||||
| mm | Statik | Dinamik (hidrolik) | Dinamik (pnömatik) | B Tutma Halkası Yok | B1 1 Tutma Halkası | B2 2 Tutma Halkaları | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
