Profesyonel sızdırmazlık çözümlerinin bir tedarikçisi olarak, Ruichen Seals tarafından başlatılan RCA toz contası çevirme mühürleri, tozun önlenmesi, basınç direnci ve çevresel uyarlanabilirlik için endüstriyel alanın temel ihtiyaçlarını tamamen kapsayan çeşitlendirilmiş tasarımlara ve hedeflenmiş fonksiyonlara sahiptir.
Teknik tasarım açısından, Dust Seal Turning Consts Serisi ürünleri esnekliğe odaklanmıştır. ISO 6195 ile uyumlu olan ve kompakt boşluk senaryoları için uygun olan ve kompakt boşluk senaryoları için uygun olan ekstrüde dış çaplarla monte edilmiş genel contalar (RCA101/104/105 gibi) vardır; Eksenel açık oluk tasarımı (ISO 6195-B) yoluyla dinamik yükler altında yapısal stabiliteyi arttıran entegre anti-ekstrüzyon iskeletlerine (RCA103/106 gibi) sahip modeller de vardır. Özel çalışma koşulları için, RCA107 30 ° eğimli oluk kurulumunu destekler ve emperyal ve metrik ekipmanla uyumludur, RCA108, flanş sabitleme tasarımı yoluyla eski silindirlerin bakım sürecini basitleştirir ve dönüşüm maliyetini önemli ölçüde azaltır.

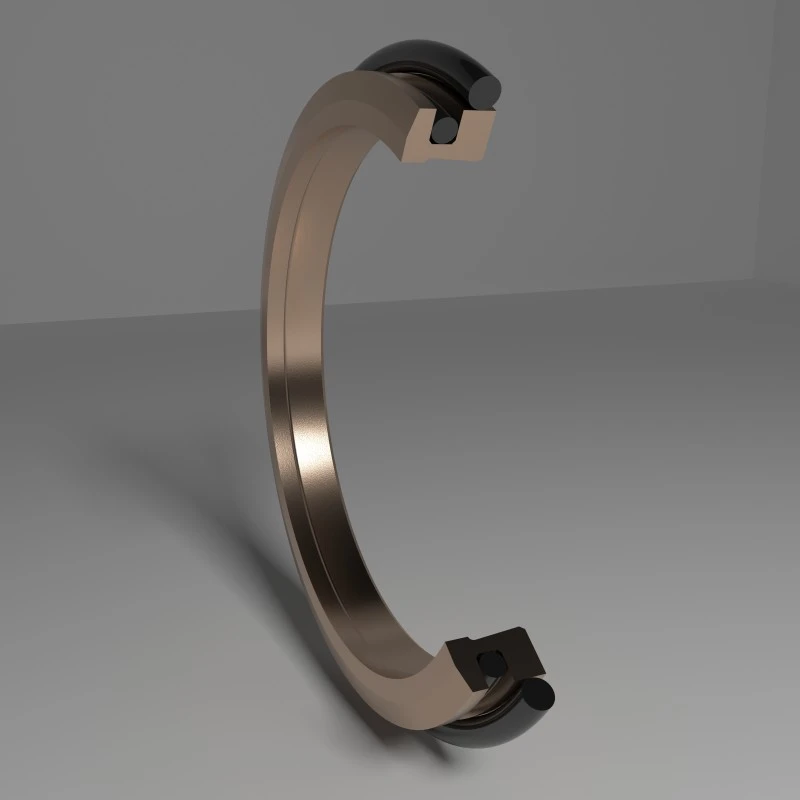

Sızdırmazlık performansı optimizasyonu açısından, yenilikçi yapılar yoluyla güvenilirliği artırıyoruz: RCA101'in yağ geri dönüş groove tasarımı yağ akışını teşvik eder ve kirletici birikimini azaltır; Çift dudak veya yardımcı dudak yapısı (RCA109/111/112, vb.) Çift hareketli toz ve yağ bariyeri elde etmek için bir tetrafloroetilen kombine contası ile birleştirilir; ve PTFE (politetrafloroetilen) malzemesinin ve O-ring'in (RCA115 ~ 119) kompozit tasarımı, basınç dağılımını daha da dengeler, 250 ° C'lik yüksek sıcaklıklara dirençlidir ve kimyasal korozyona dirençlidir, yarı iletkenler, gıda ve ilaç gibi temiz ortamlar için uygundur. Aşırı çalışma koşulları için, RCA213, çamur ve katran gibi yapışkan kirleticilere direnmek ve iç contayı erozyondan korumak için yüksek sertlik malzemeleri kullanılarak DA serisi ile kombinasyon halinde kullanılır.
Uygulama açısından, RCA serisi mühendislik makinelerine, madencilik ekipmanlarına, hidrolik ve pnömatik sistemlere ve hassas endüstriyel alanlara yaygın olarak uyarlanmıştır. Örneğin, RCA111/211, hidrolik silindirler için çift koruma sağlar; RCA115 ~ 119, önleme olmayan ve düşük sürtünme özellikleri nedeniyle hassas ekipmanın tozun önlenmesi için ilk tercih haline gelmiştir; RCA108, oluğu değiştirmeye gerek kalmadan eski ekipmanların bakımı için hızlı bir çözüm sağlar. Malzemeler açısından, çevre koruması ve performansı için eşit önem vermekte ısrar ediyoruz. PTFE modifikasyon teknolojisi hem kendi kendini yağlama hem de aşınma direncini dikkate alır. O-ring elastomerleri (NBR gibi) sızdırmazlık stabilitesini sağlar. Bazı modeller (RCA119 gibi) temiz atölyelerin katı gereksinimlerini karşılamak için silikon içermeyen bir formül kullanır. Ruichen Seals uzun yıllar boyunca her zaman "kesin adaptasyon ve uzun vadeli koruma" yı hedeflemiştir. RCA serisi aracılığıyla, müşterilerin toz girişi, yağ sızıntısı ve yüksek sıcaklık korozyonu gibi zorluklarla başa çıkmasına yardımcı olur ve ekipmanın verimli çalışması için güvenilir garantiler sağlar.
Ürün özellikleri ve uygulamaları:
Ana Uygulama: Yağ silindiri için standart toz geçirmez
Avantajları: Toz contası çevirme contalarının monte edilmesi kolaydır, mükemmel sürtünme ve toz geçirmez etkilerle. Boşlukta zıt yönde hareket etmeyeceklerdir ve conta halkası ile toz geçirmez halk arasında basınç açılmayacaktır.
Malzeme: Poliüretan, Kauçuk
Özel Uygulama Alanları:
Genel toz geçirmez (RCA101 ~ 105/113/114): Toz saldırısına direnmek için mühendislik makinelerinde ve otomasyon ekipmanlarında yaygın olarak kullanılır.
Ağır ve bakım senaryoları (RCA103/106/108): İskelet desteği ve flanş sabitleme tasarımı, madencilik makineleri ve eski silindir dönüşümü gibi yüksek yük senaryoları için uygundur.
Hassasiyet ve Sert Çevre (RCA115 ~ 119): Yarı iletken, gıda ve tıp ve diğer endüstriler, sürünen, düşük sürtünme ve korozyon direncinin gereksinimlerini karşılamaktadır.
Çok Standart Uyumluluk: RCA107 İngiliz ekipmanını destekler ve RCA serisi, seçim işlemini basitleştirmek için ISO 6195 standart olukları tamamen kapsar.

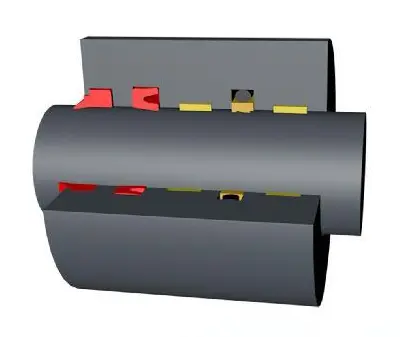

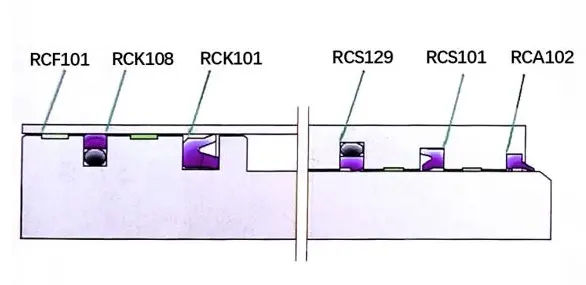

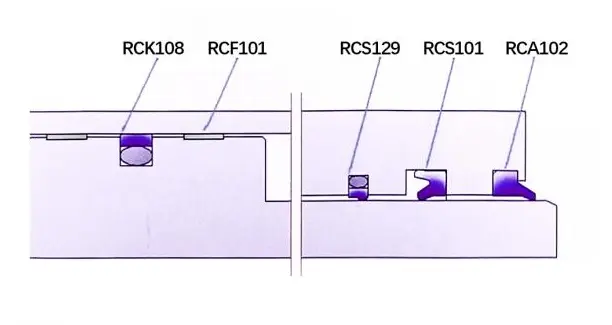

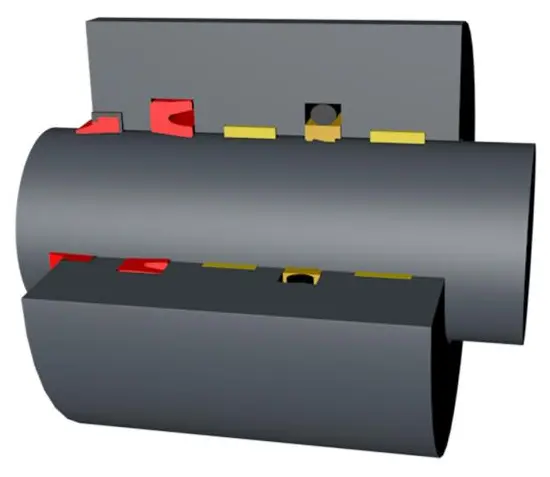

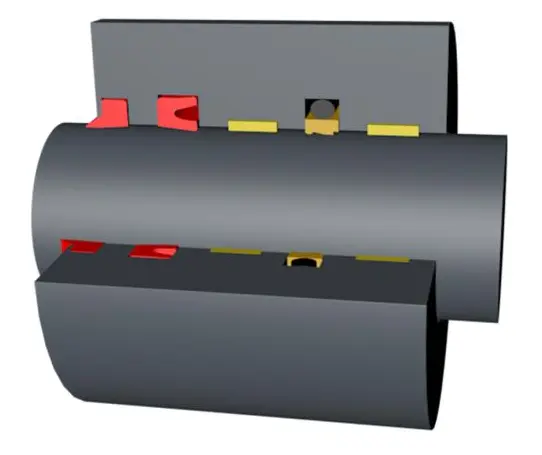

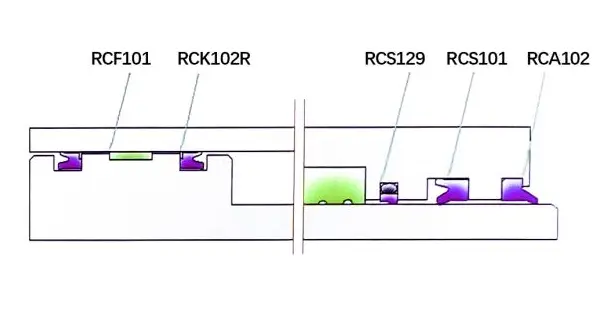

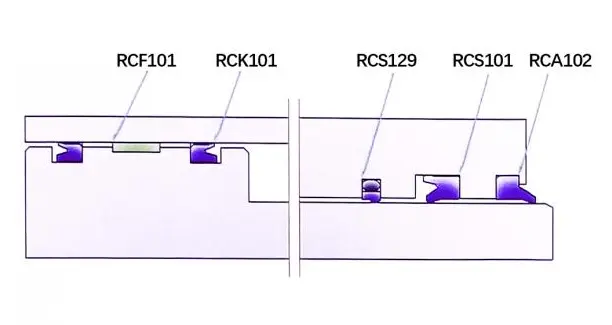

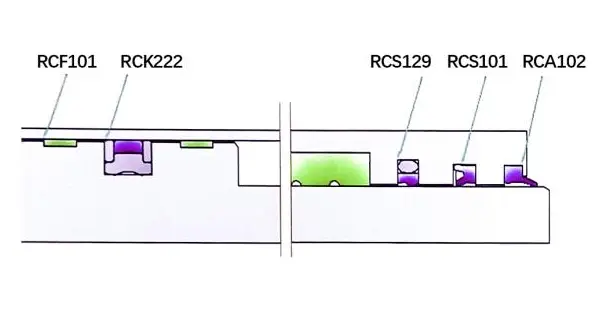

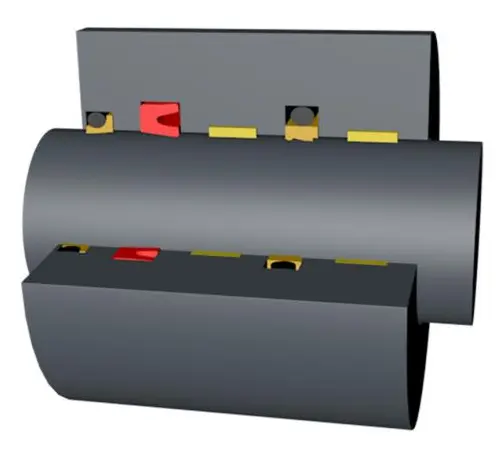

Sızdırmazlık uygulaması ve silindir tasarımı
Ağır Endüstri: Endüstri Örnekleri: Ağır Takım Takımları (Dövme Makineleri, Hidrolik Presler, Bükme Makineleri, vb.), Metalurji (Haddeleme Değirmenleri, AGC silindirleri, vb.), Madencilik (hidrolik destekler, madencilik ekipmanları vb.), Ağır inşaat makineleri (vinç, eksavatörler vb.)

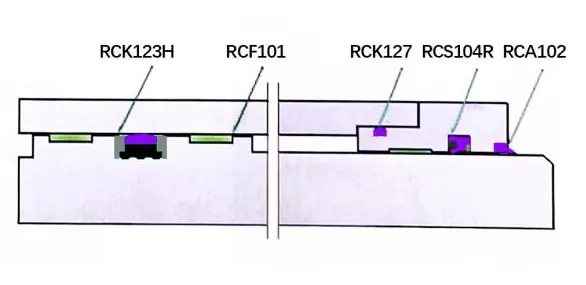

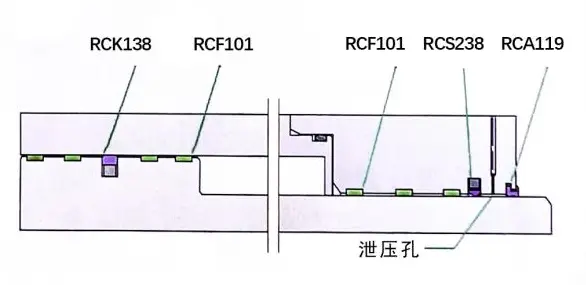

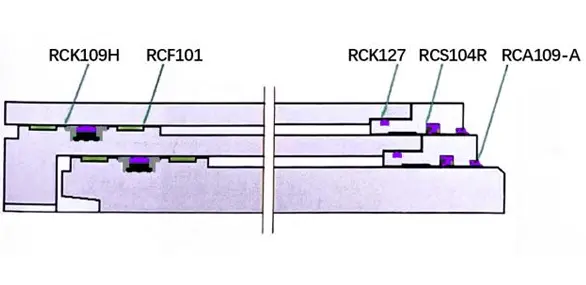

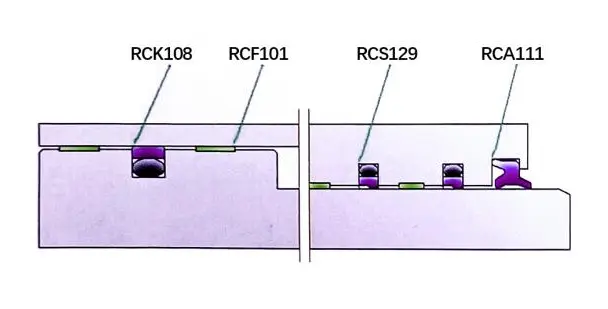

Önerilen sızdırmazlık tasarımı:
Ağır dövme makinesi
Metalurji AGC
Hidrolik Destek Sütun Silindiri
Hidrolik Destek Muhafız Jack
Vinç kaldırma silindiri
Vinç luffing silindiri
Orta Sektör: Endüstri Örnekleri: Kaldırma Ekipmanları, Tarım Makineleri, Hafif Taşıma Aletleri, Kaldırma Platformları, Takım Takımları (Bükme Makineleri, Enjeksiyon Kalıplama Makineleri, Freze Makineleri, vb.), Forkliftler, Döküm Kamyonları

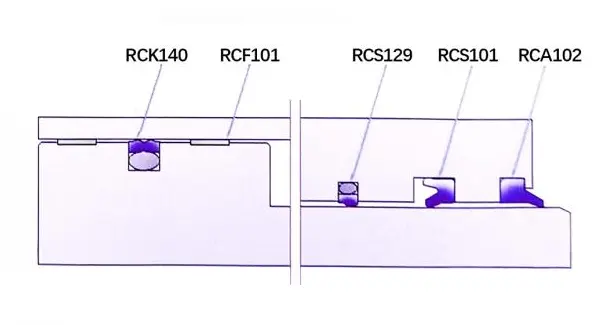

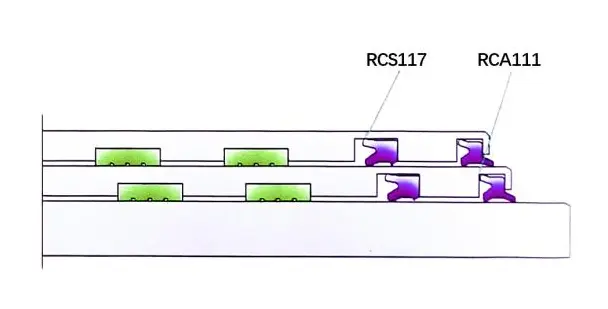

Önerilen sızdırmazlık tasarımı:
Bükme makinesi
Damp kamyon kaldırma cihazı
Tarım Makineleri
Kaldırma platformu
Işık Endüstrisi: Endüstri Örnekleri: Takım Takımları, Forkliftler, Enjeksiyon Kalıplama Makineleri, Tarım Makineleri, Dengeler

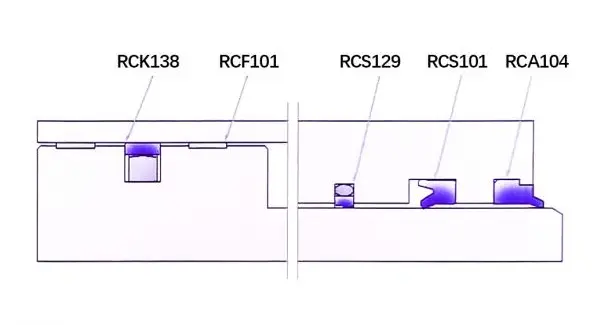

Önerilen sızdırmazlık tasarımı:
Küçük forklift
Enjeksiyon kalıp makinesi

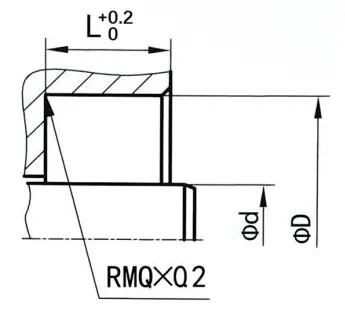

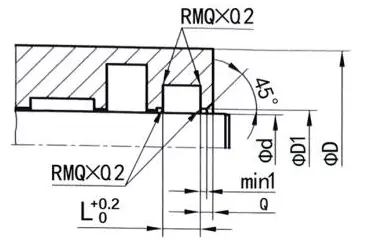

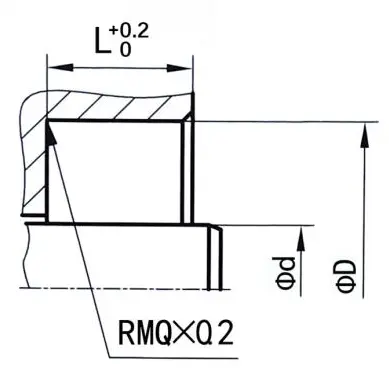

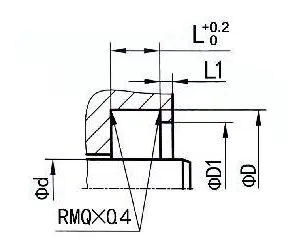

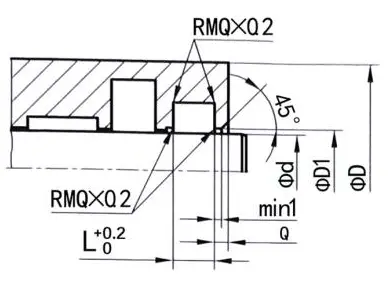

Toz Mühür Olubu

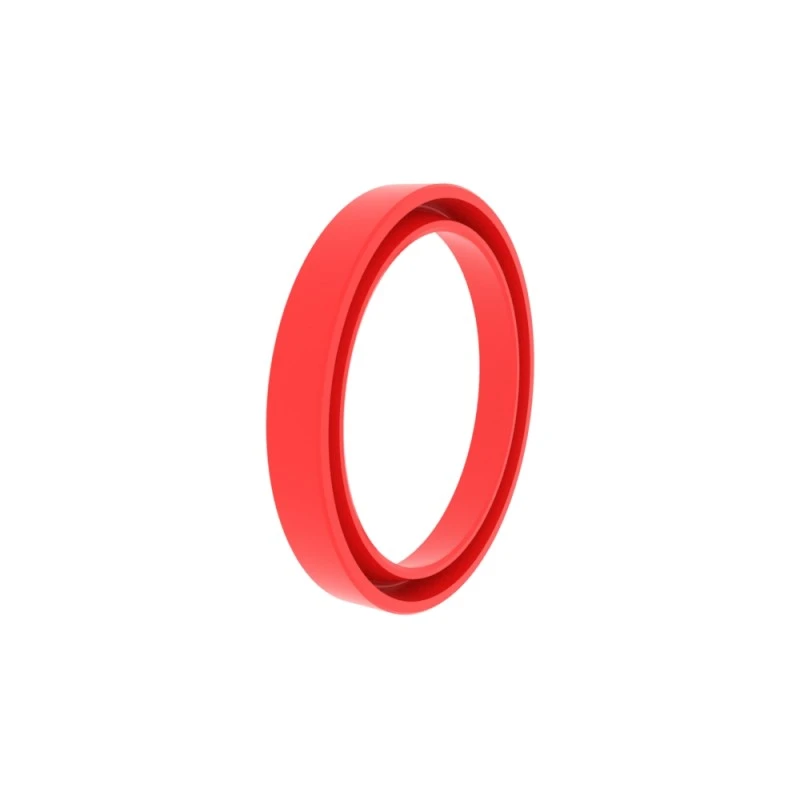

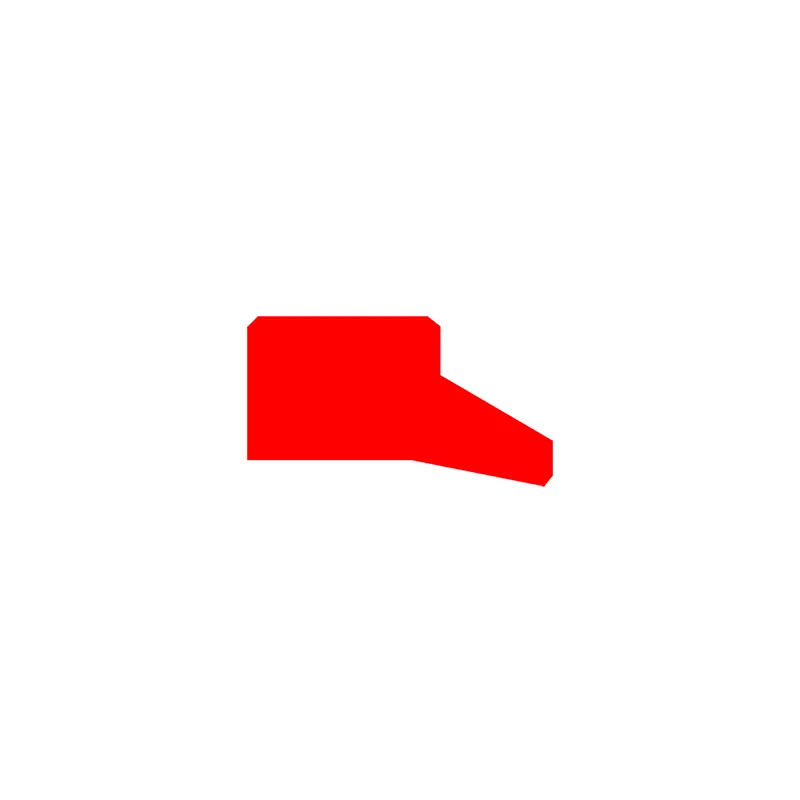

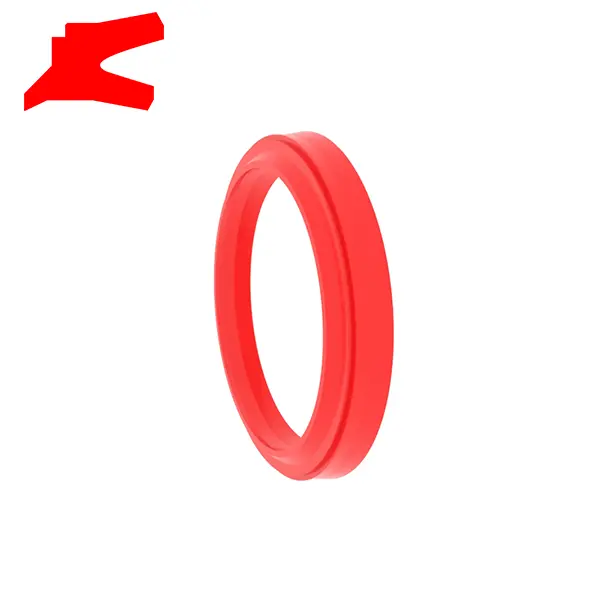

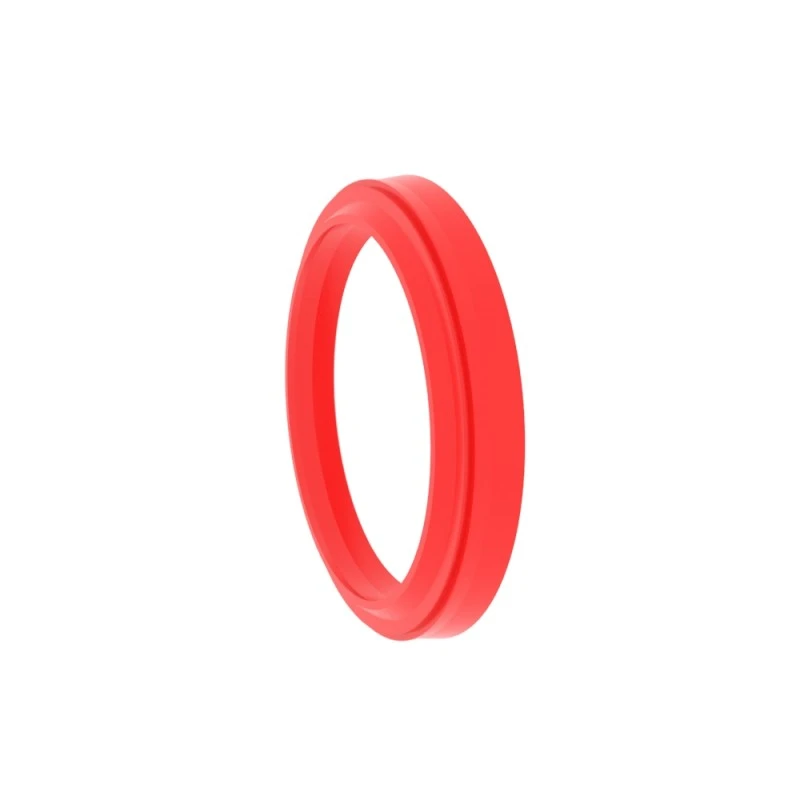

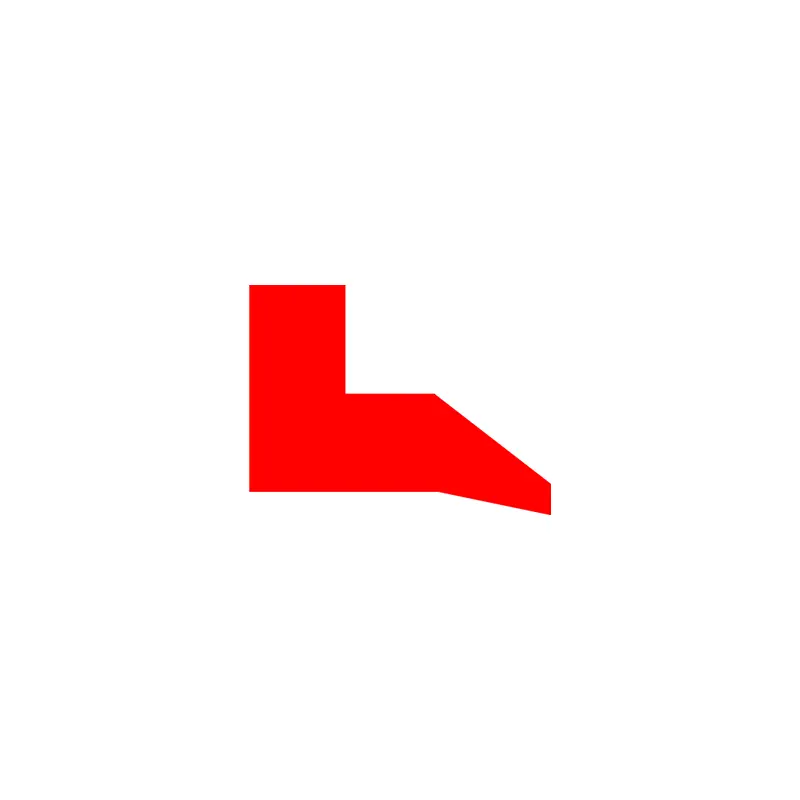

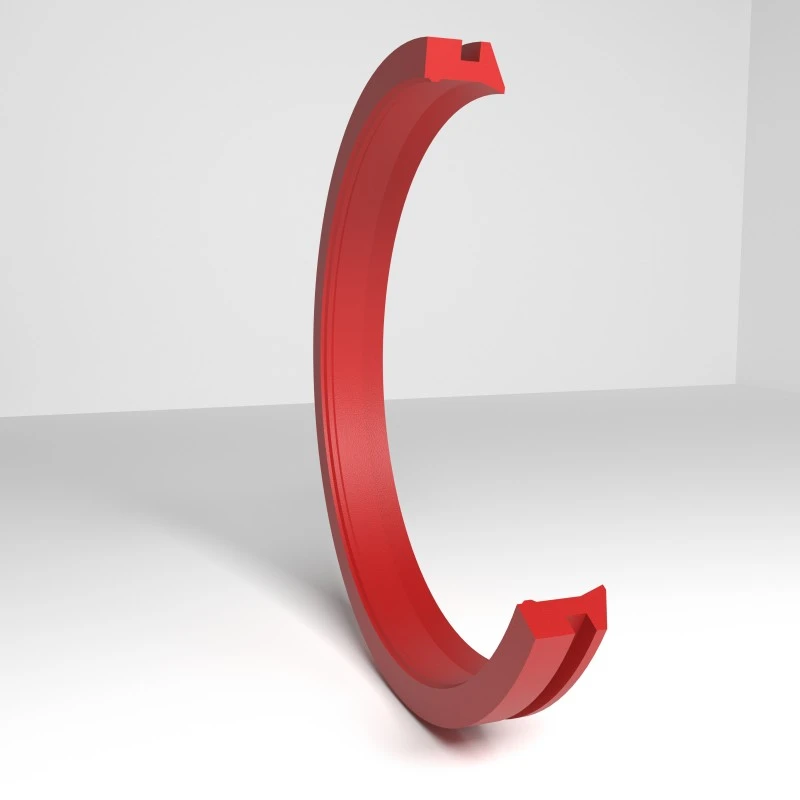

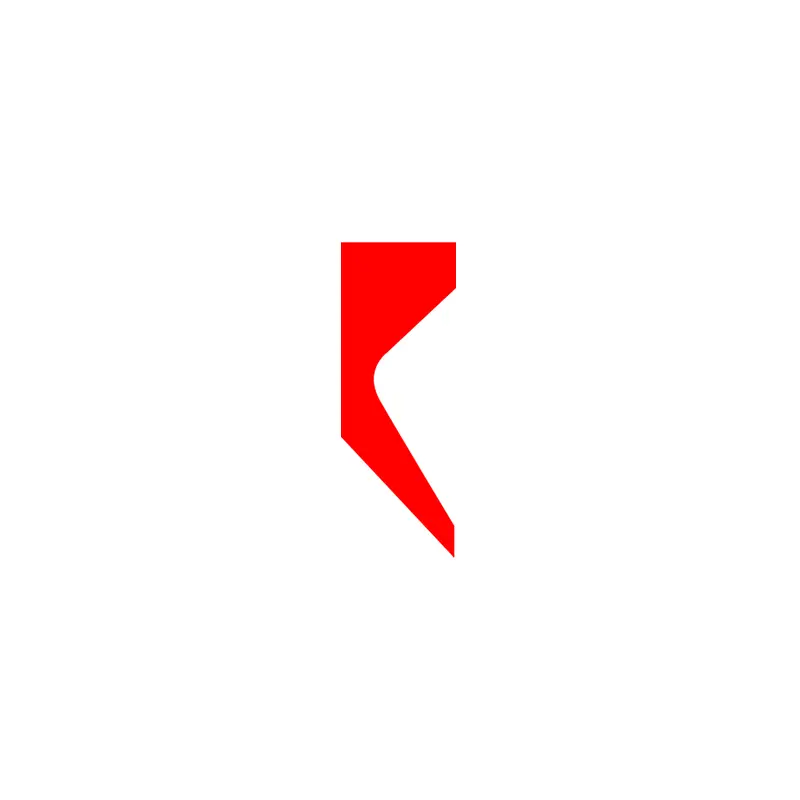

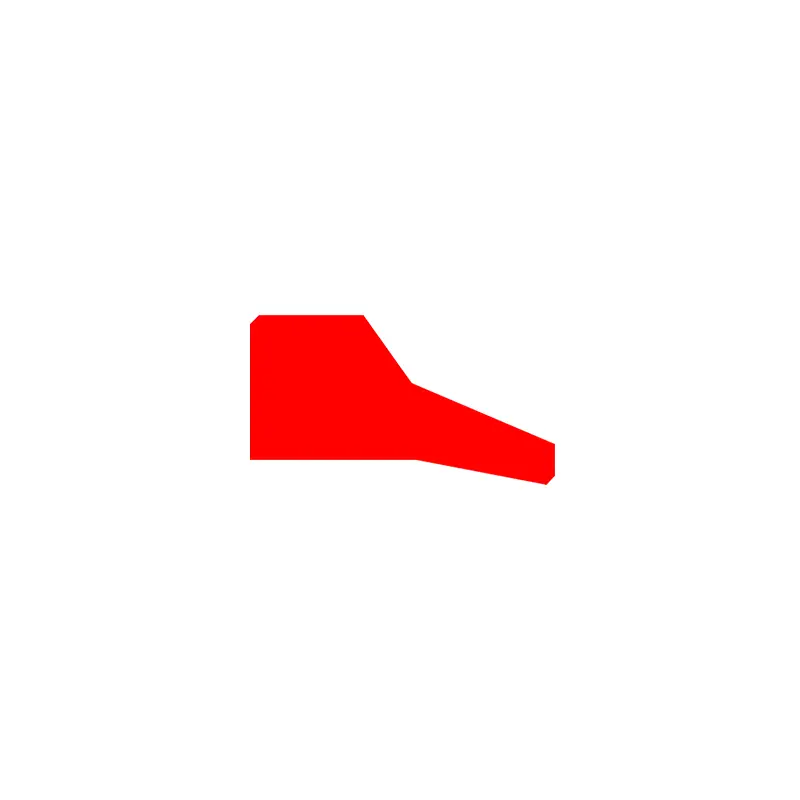

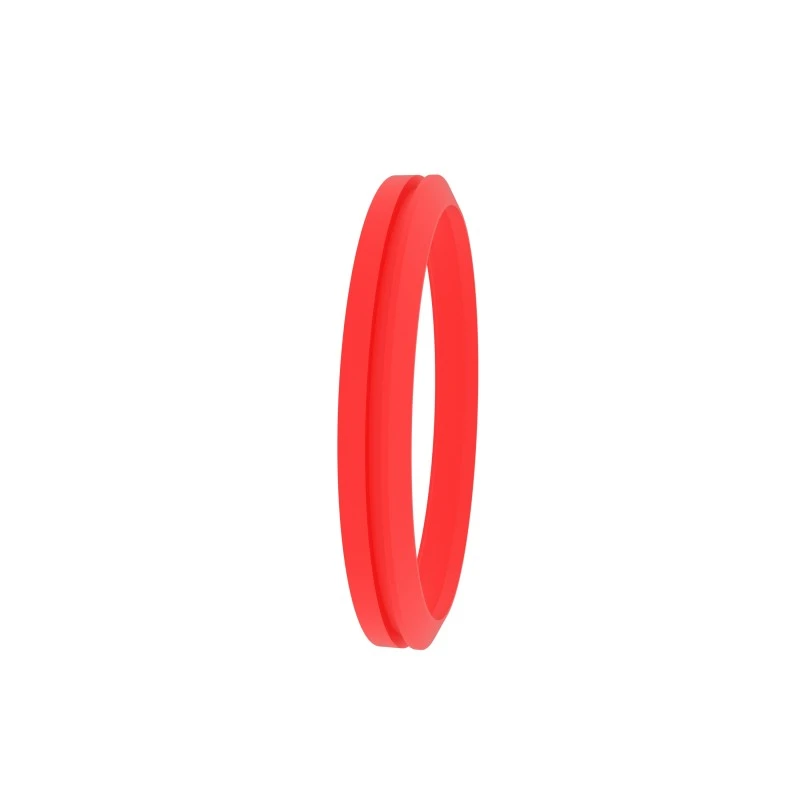

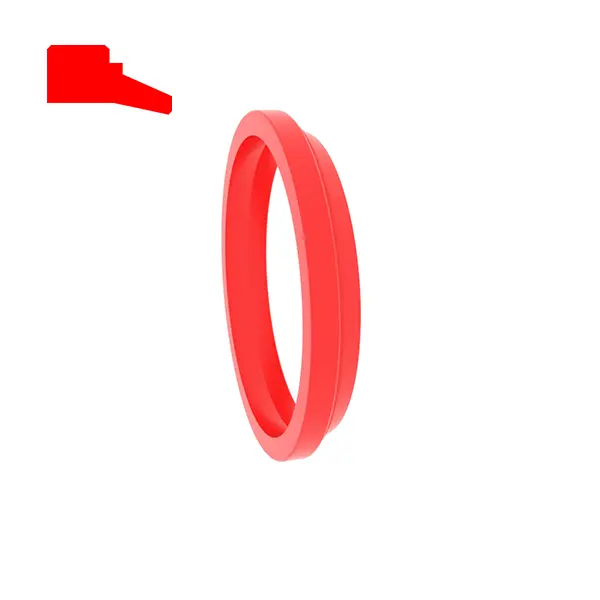

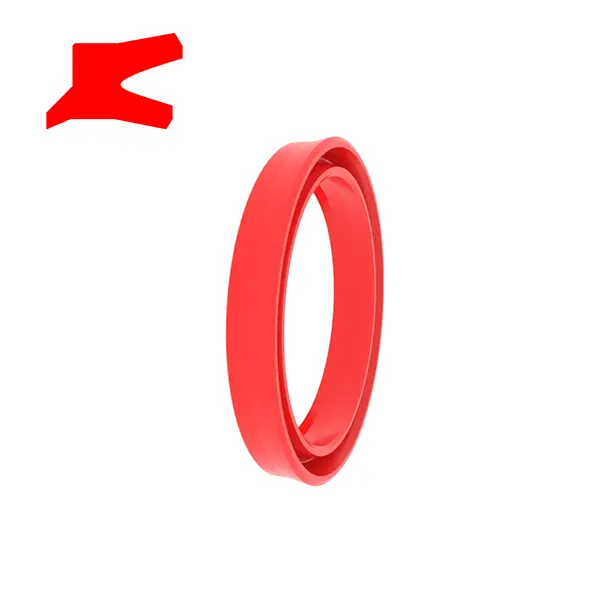

RCA101

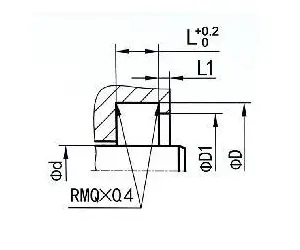

Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
H ...... toplam toz contası yüksekliği
| Yüzey kaplaması | R Tmax (μm) | RA (μm) |
| Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Oluk tabanı Oluk tarafı | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP Profil Destek Uzunluk Oranı | %50-%95 |
|
| Tolerans | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Sipariş örneği
Model: RCA101
Groove Boyutu: 100x108x4/7
Malzeme: RC-PU-H

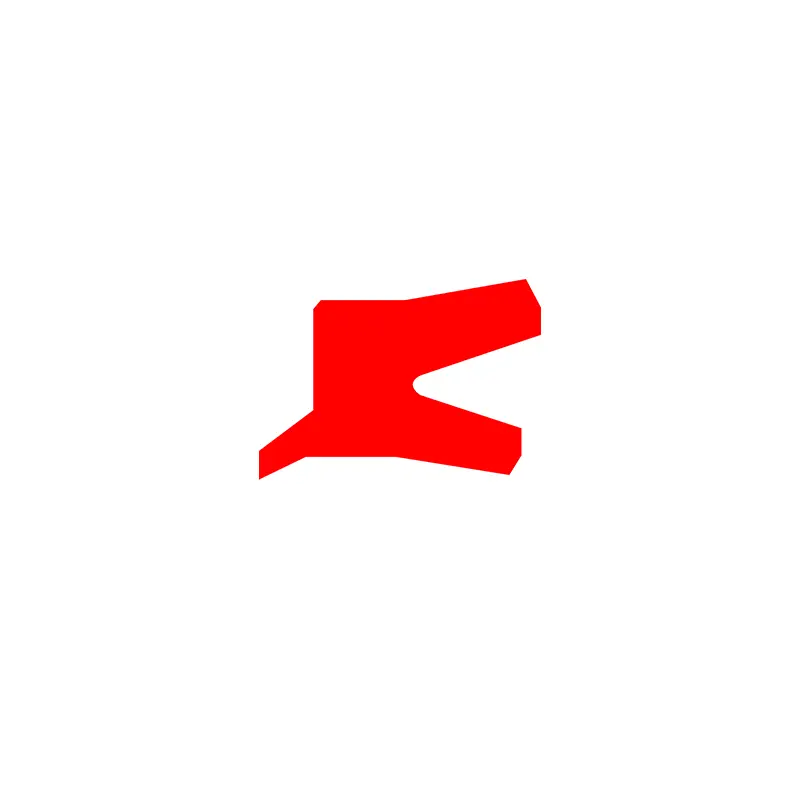

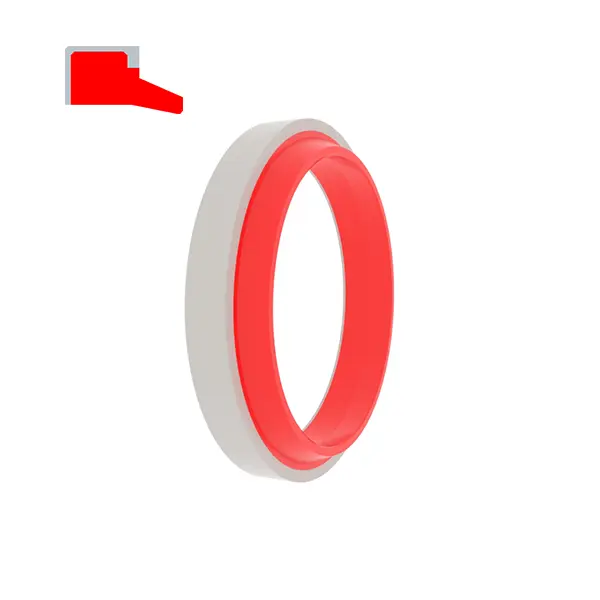

SEAL TİPİ: RCA101, RCA104
Ana Uygulama: Yağ silindirleri için standart toz koruması
Avantajları: Basit kurulum, mükemmel sürtünme önleyici ve toz geçirmez etki, boşlukta tersine yumurtlama yok, sızdırmazlık halkası ve toz halkası arasında basınç açılışı yok.
Malzeme: Poliüretan, Kauçuk

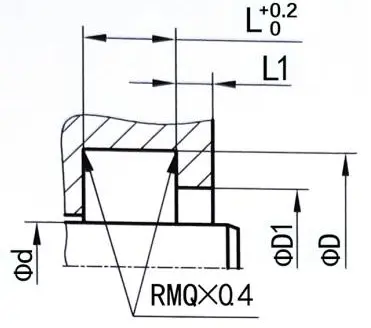

| SEAL GROOVE Örnekleri | Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) | |||||||
 |
RCA101
|
ΦD | ΦD | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

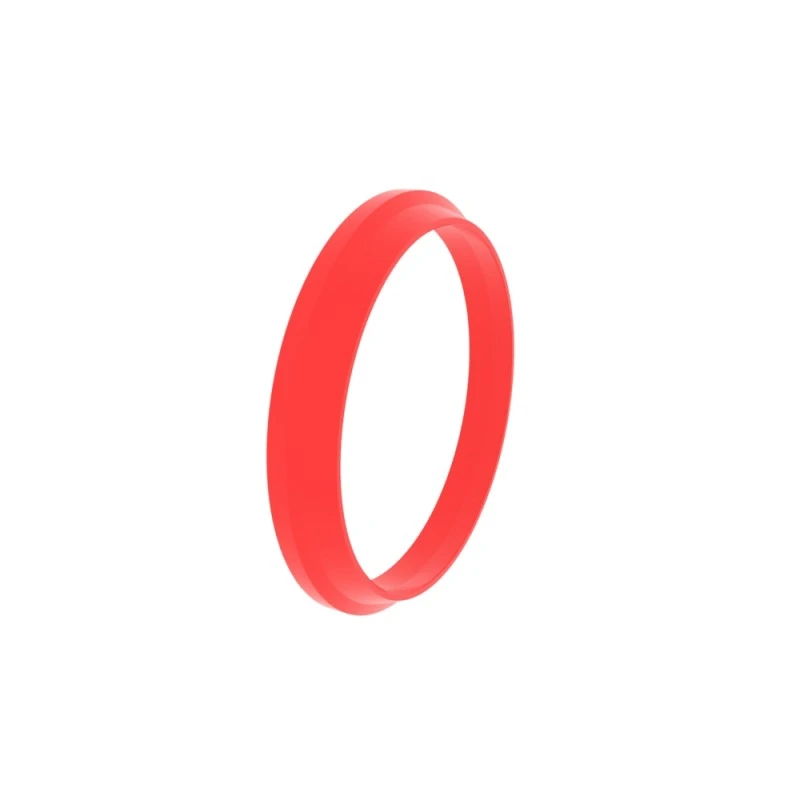

RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | ΦD11 | 6.5 | 2 | 13 | |||

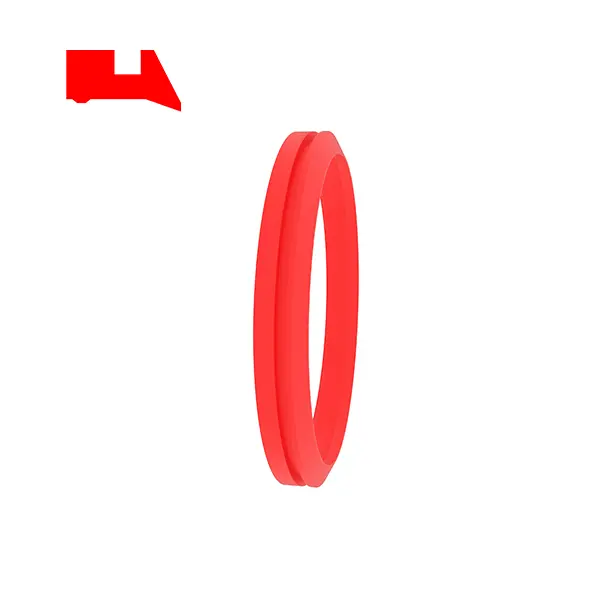

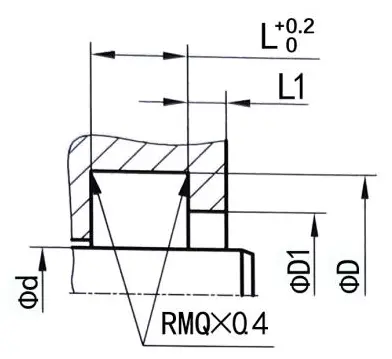

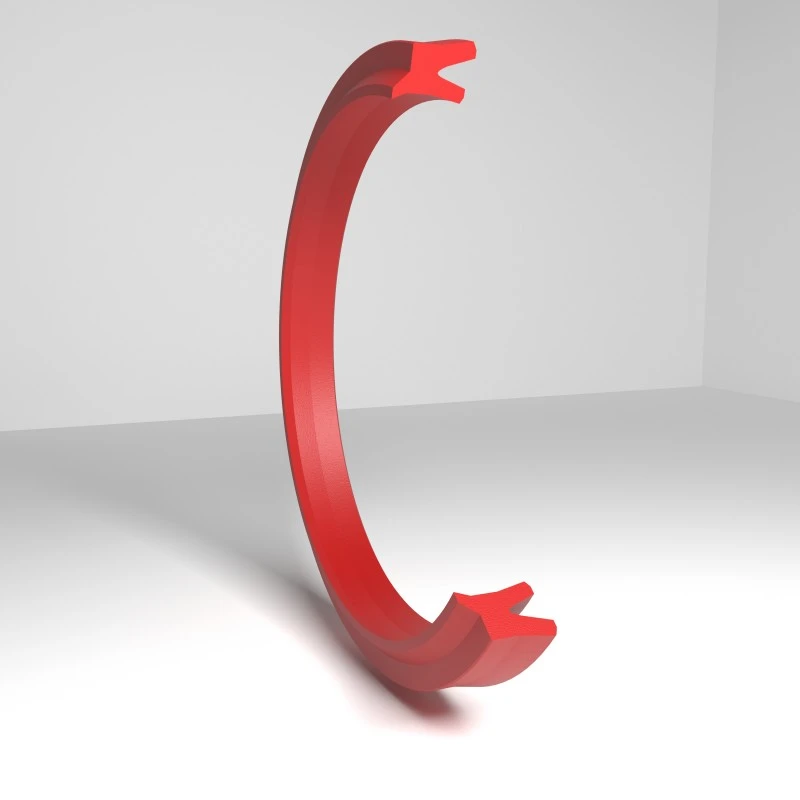

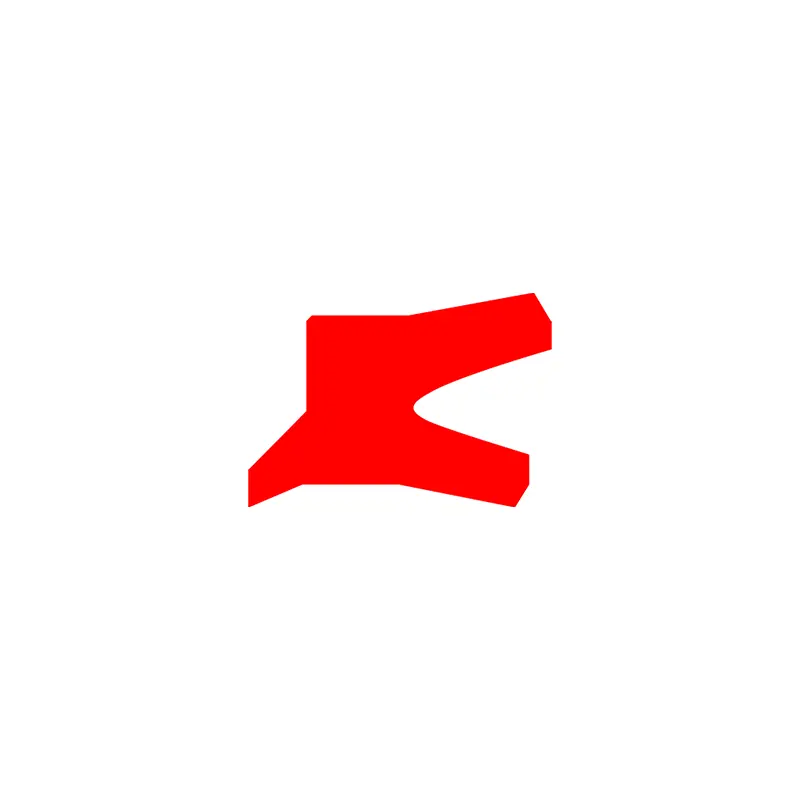

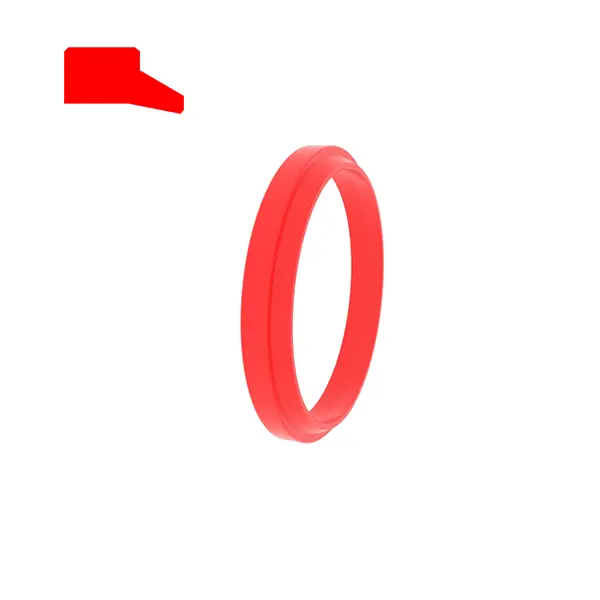

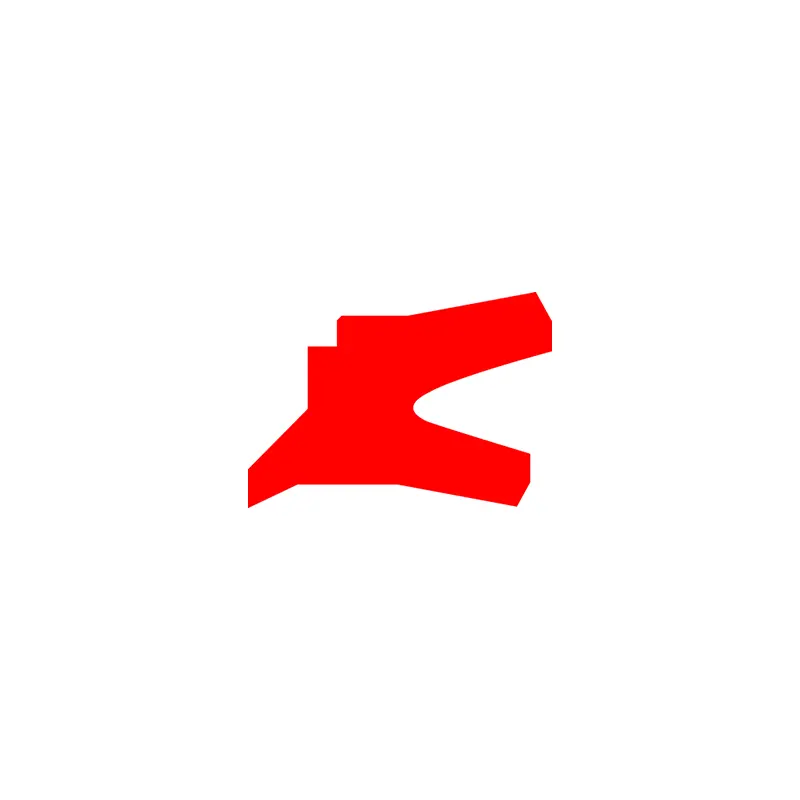

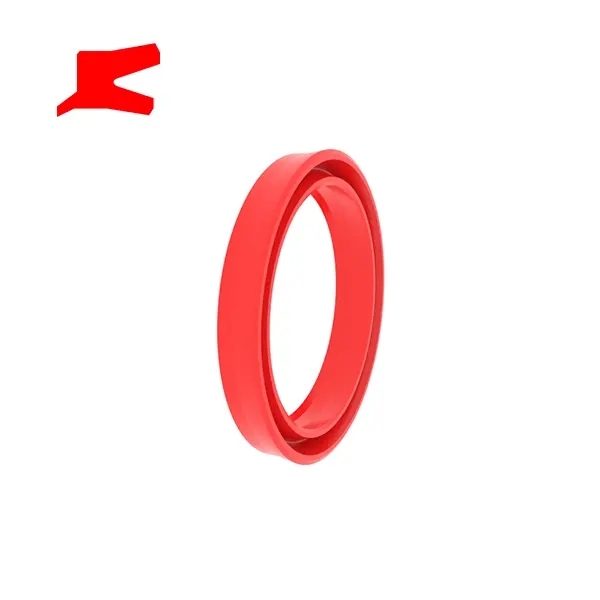

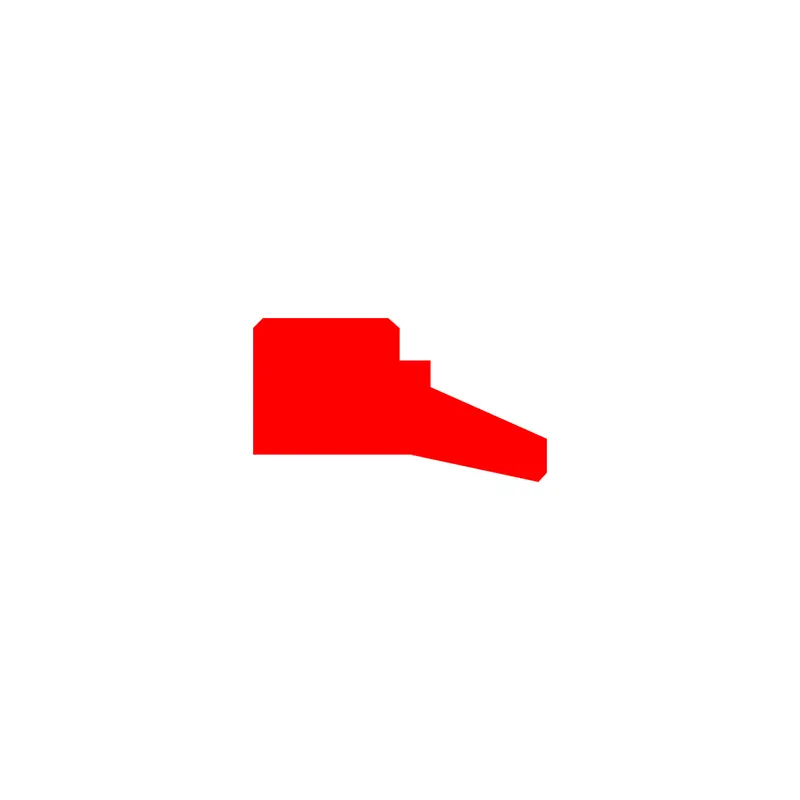

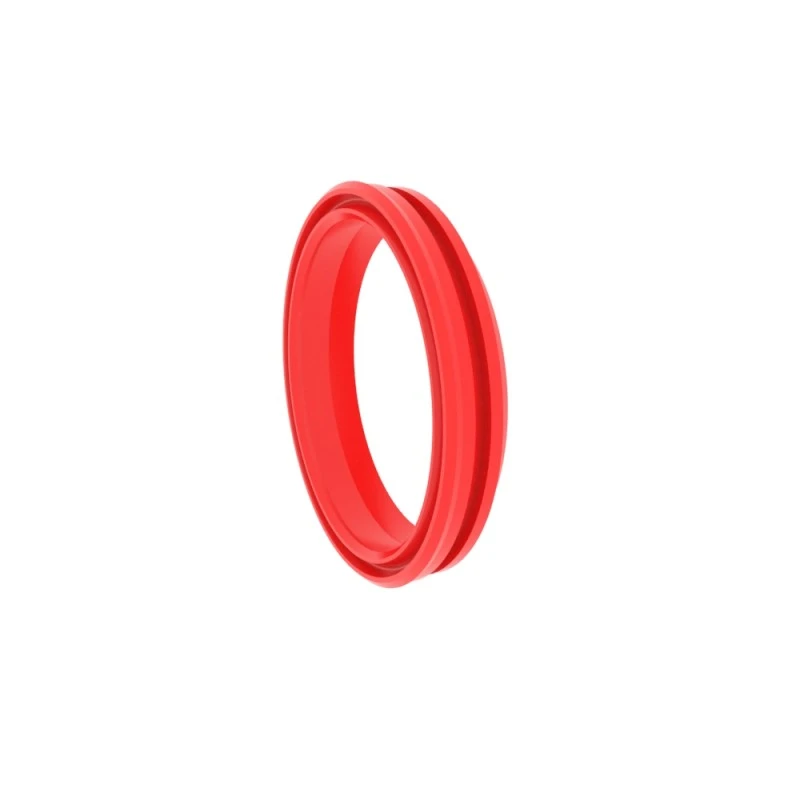

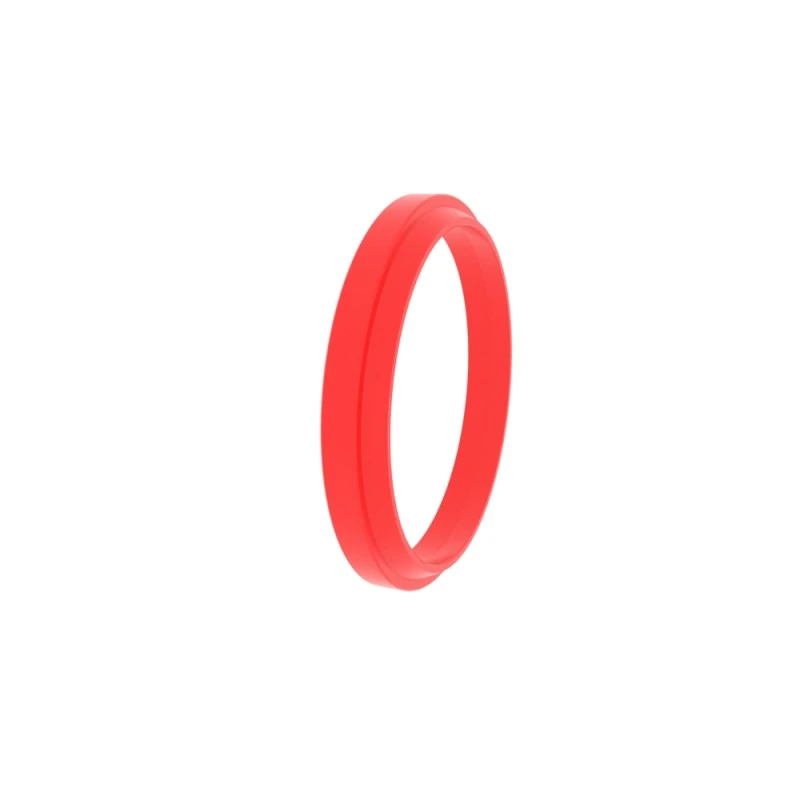

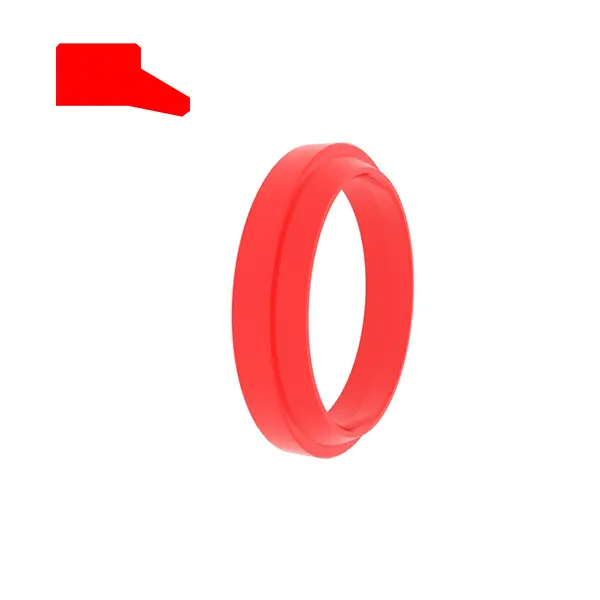

RCA102
Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
H ...... toplam toz contası yüksekliği
| Yüzey kaplaması | R Tmax (μm) | RA (μm) |
| Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Oluk tabanı Oluk tarafı | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP Profil Destek Uzunluk Oranı | %50-%95 |
|
| Tolerans | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Sipariş örneği
Model: RCA102
Groove Boyutu/Toplam Toz Contası Yüksekliği: 100x115x8.5
Malzeme: RC-PU-H

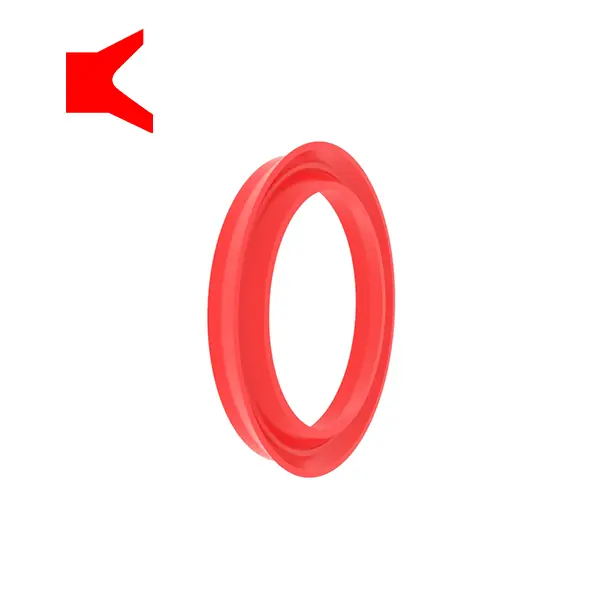

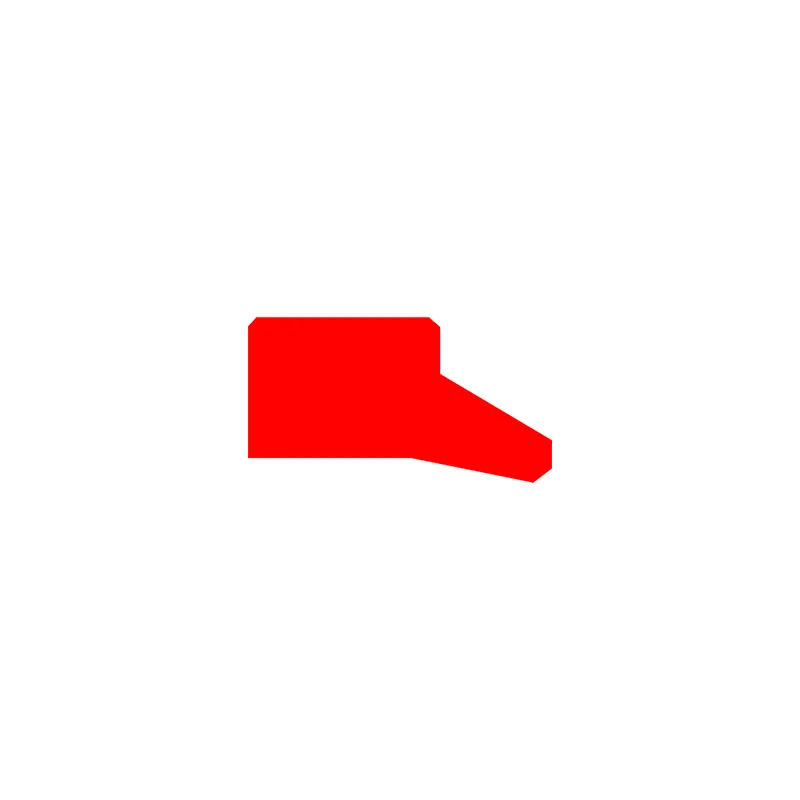

Mühür Tipi: RCA102, RCA105, RCA211
Ana Uygulama: Esas olarak kayar kombinasyon contalarıyla kullanılır
Avantajlar: İyi sürtünme performansı, RCA211 çift yönlü mühür
Malzeme: (Ultra yüksek sertlik) Poliüretan, Kauçuk
| SEAL GROOVE Örnekleri | Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) | |||||||
 |

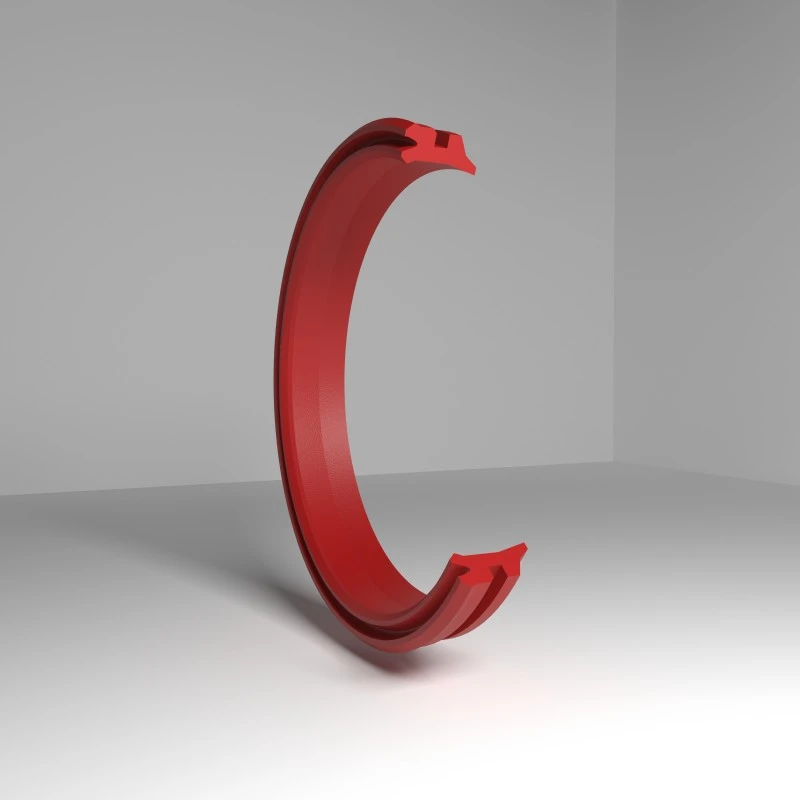

RCA102
|
ΦD | ΦD | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

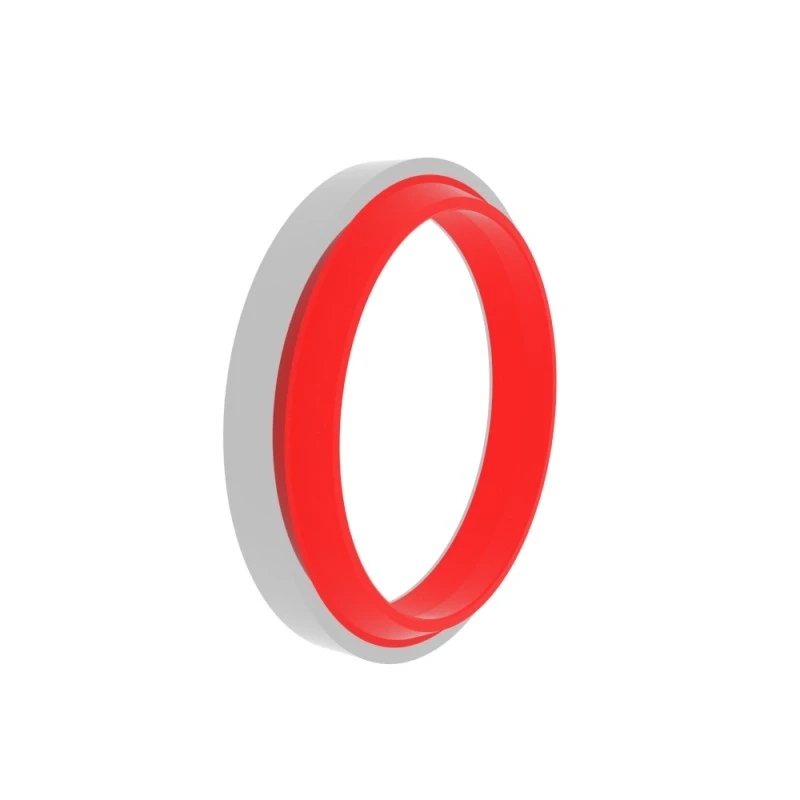

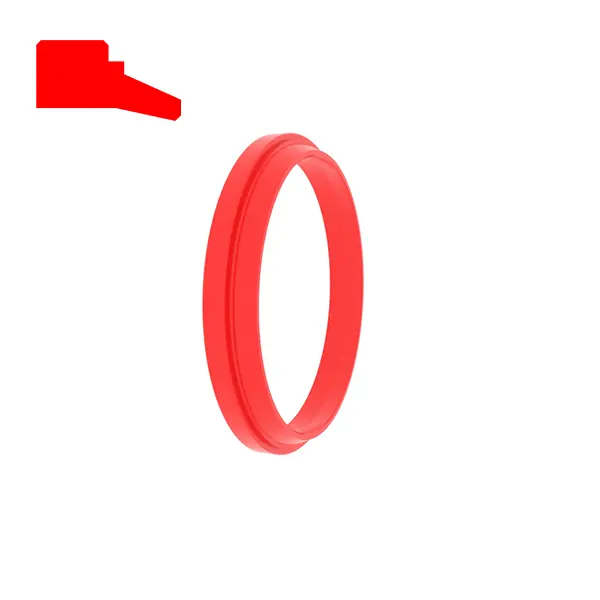

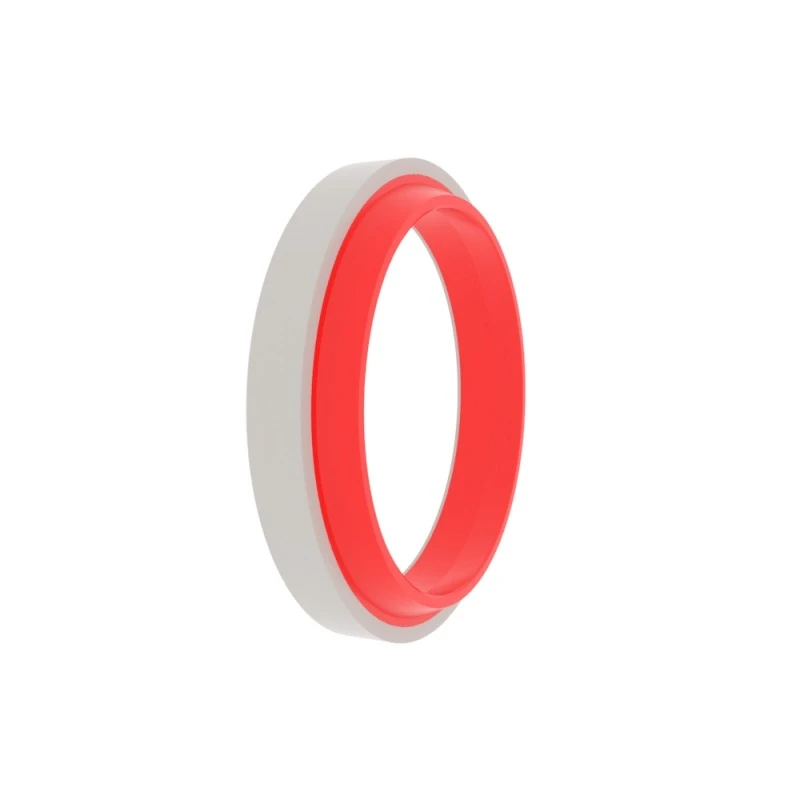

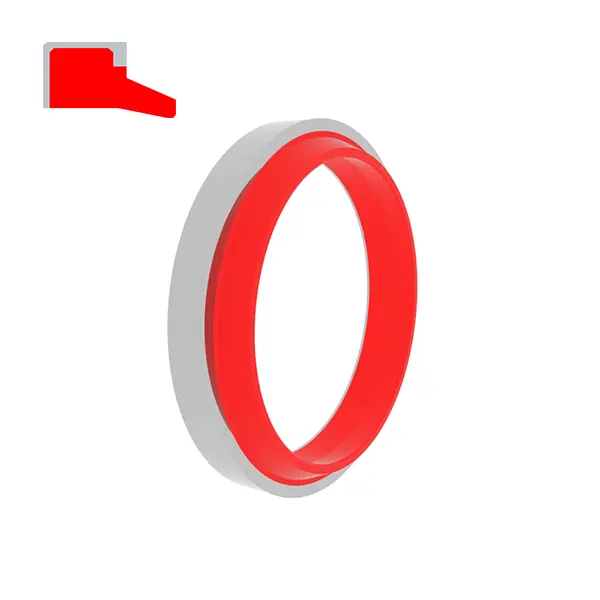

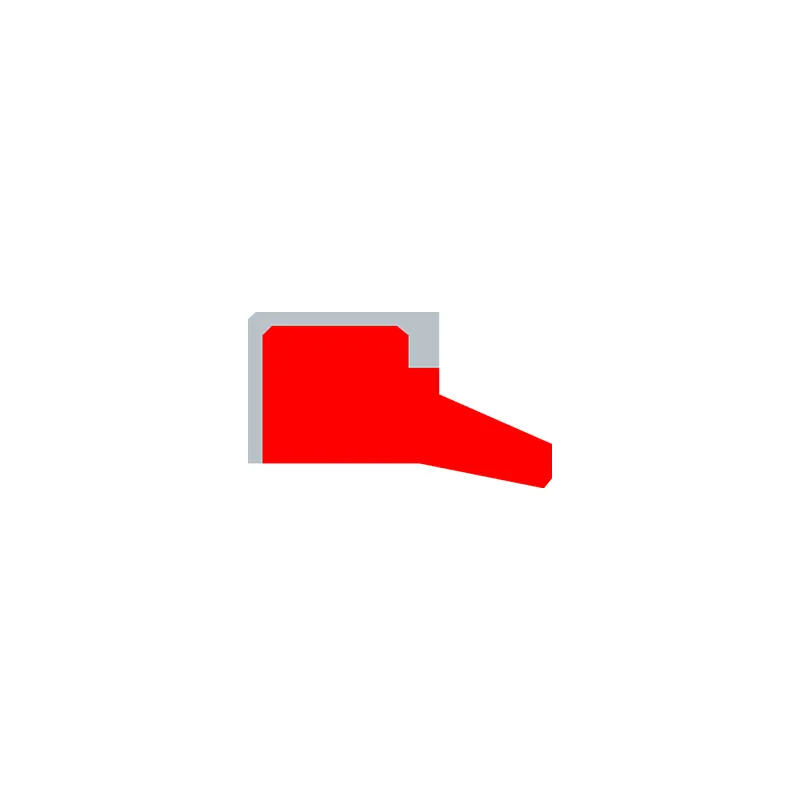

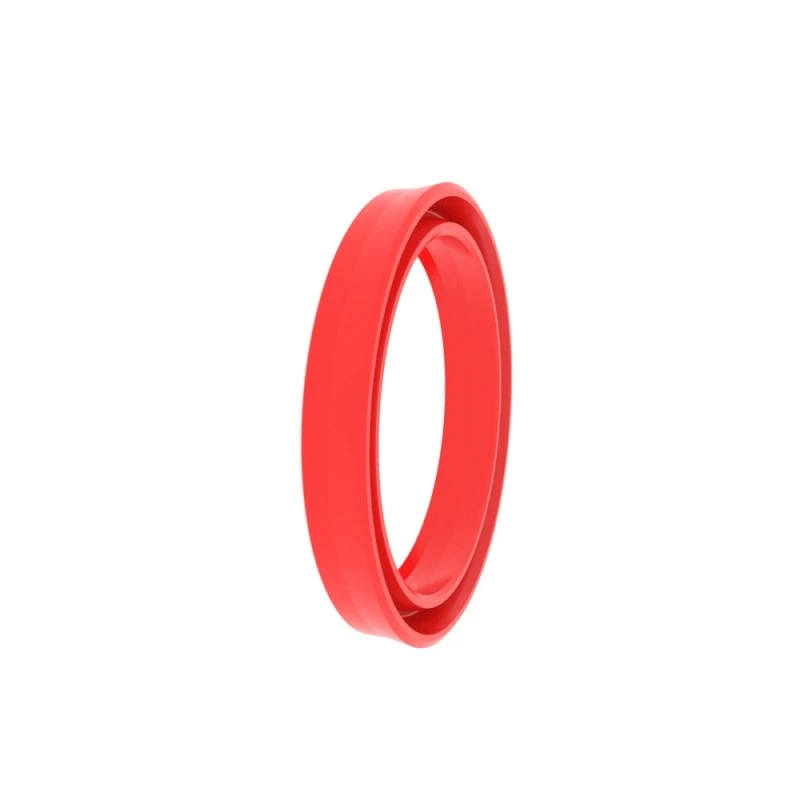

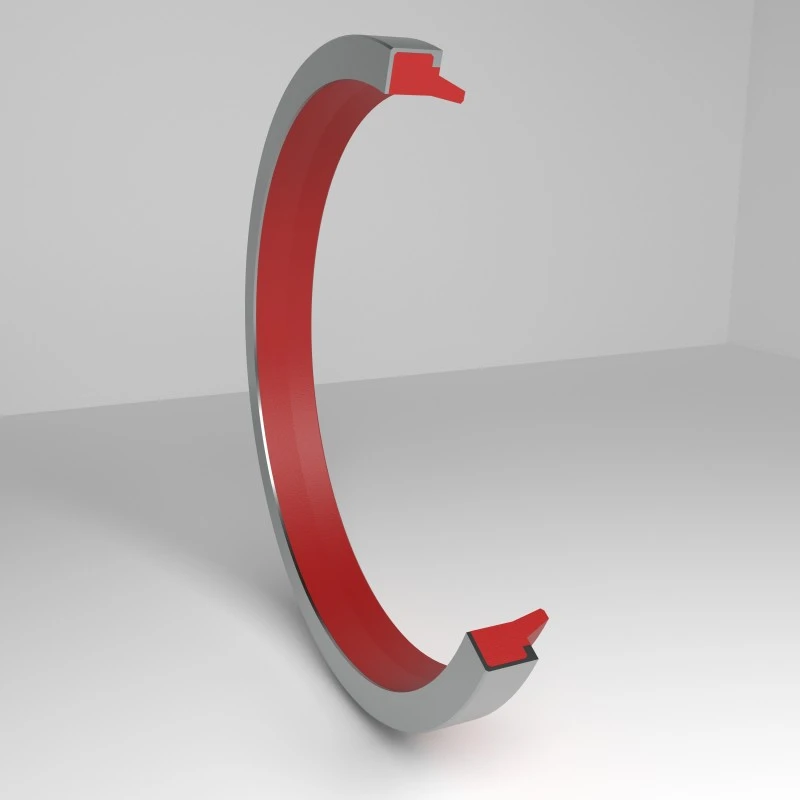

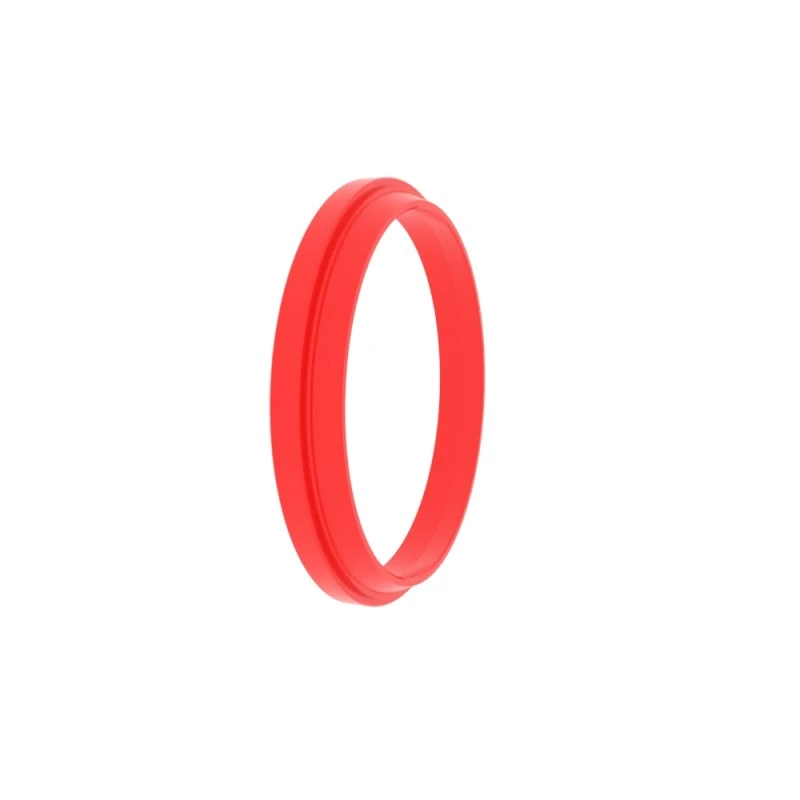

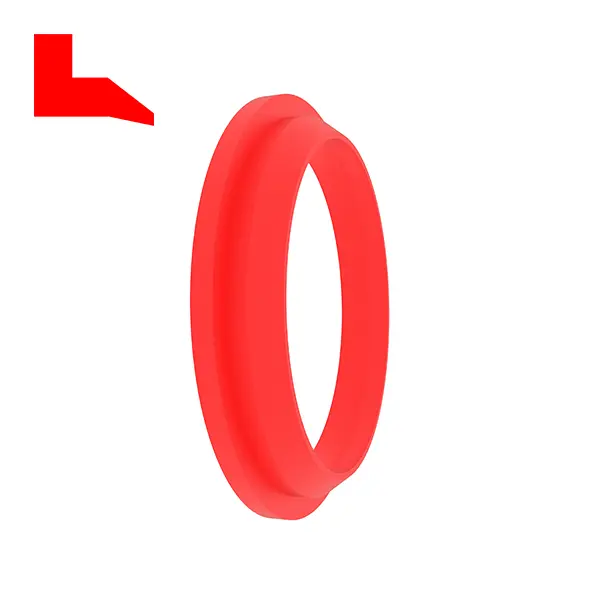

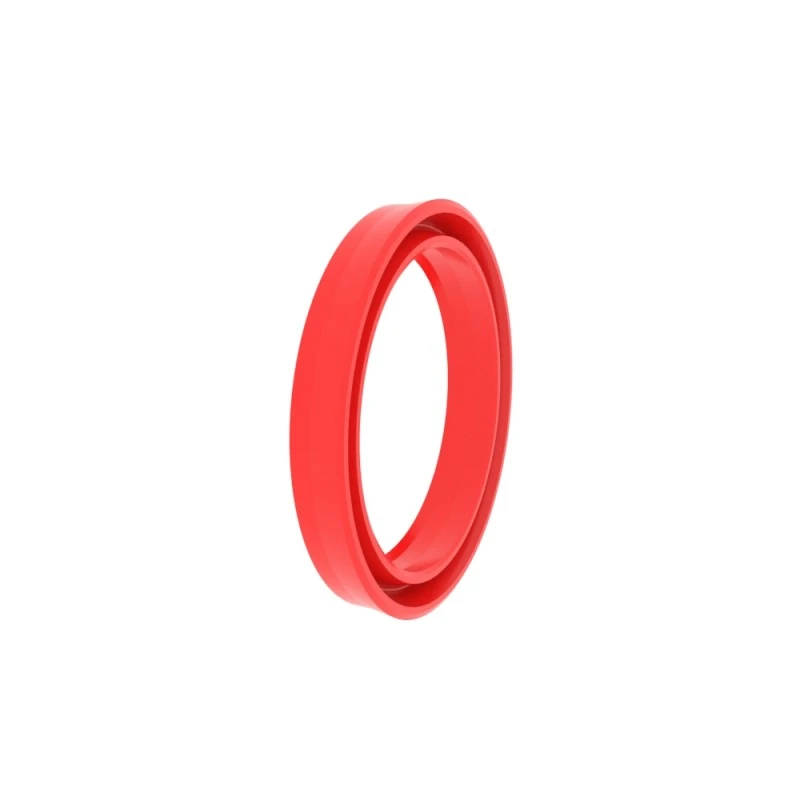

RCA103
Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
H ...... toplam toz contası yüksekliği
| Yüzey kaplaması | R Tmax (μm) | RA (μm) |
| Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Oluk tabanı Oluk tarafı | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP Profil Destek Uzunluk Oranı | %50-%95 |
|
| Tolerans | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Sipariş örneği
Model: RCA103
Groove Boyutu/Toplam Toz Contası Yüksekliği: 100x115x9/12
Malzeme: RC-PU-H+POM
Mühür Tipi: RCA103, RCA106
Ana Uygulama: Standart silindirler ve açık oluklar için
Avantajlar: Azalanma önleme performansı iyidir ve destek halkası oksidasyonun oluk ve conta arasında meydana gelmesini önler ve boşluğa konumlandırma ve uyum sağlamdır.
Malzeme: (Ultra yüksek sertlik) Poliüretan + polioksimetilen, kauçuk + polioksimetilen
| SEAL GROOVE Örnekleri | Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) | |||||
 |
RCA103
|
ΦD | ΦD | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

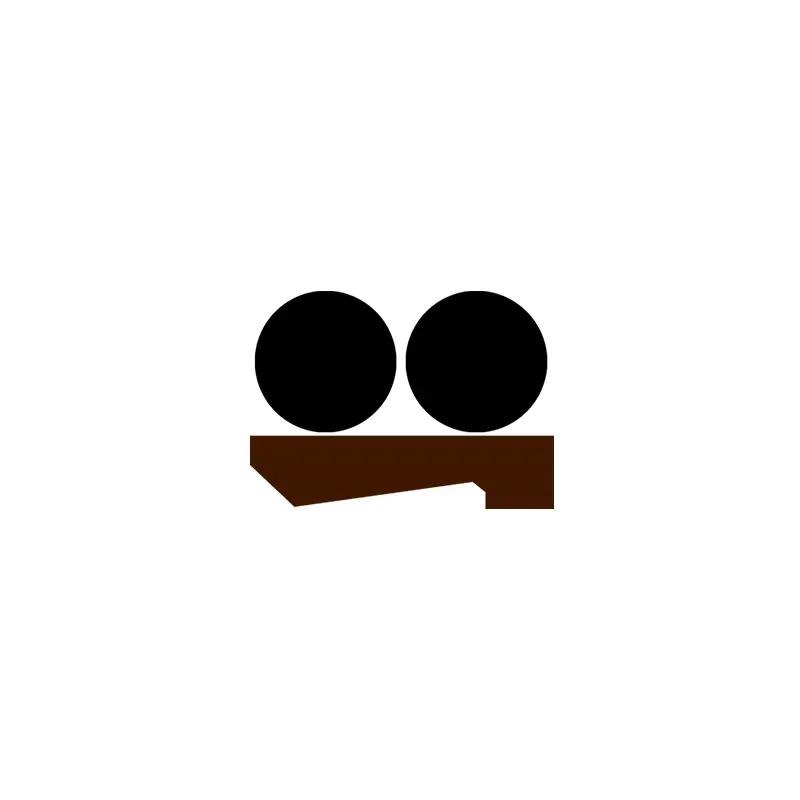

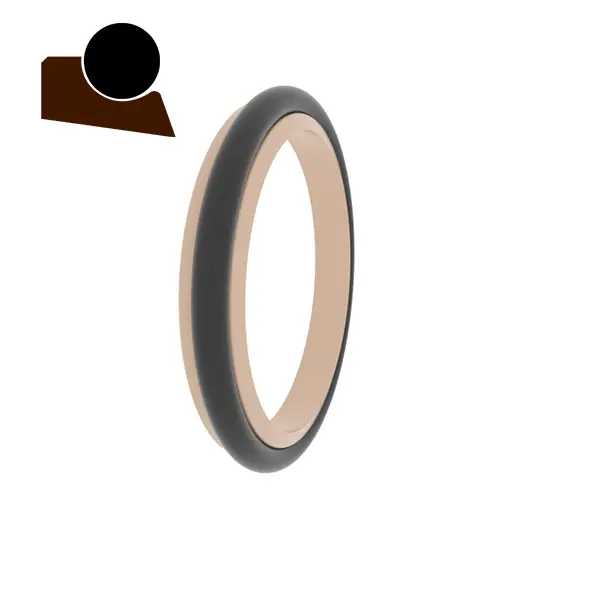

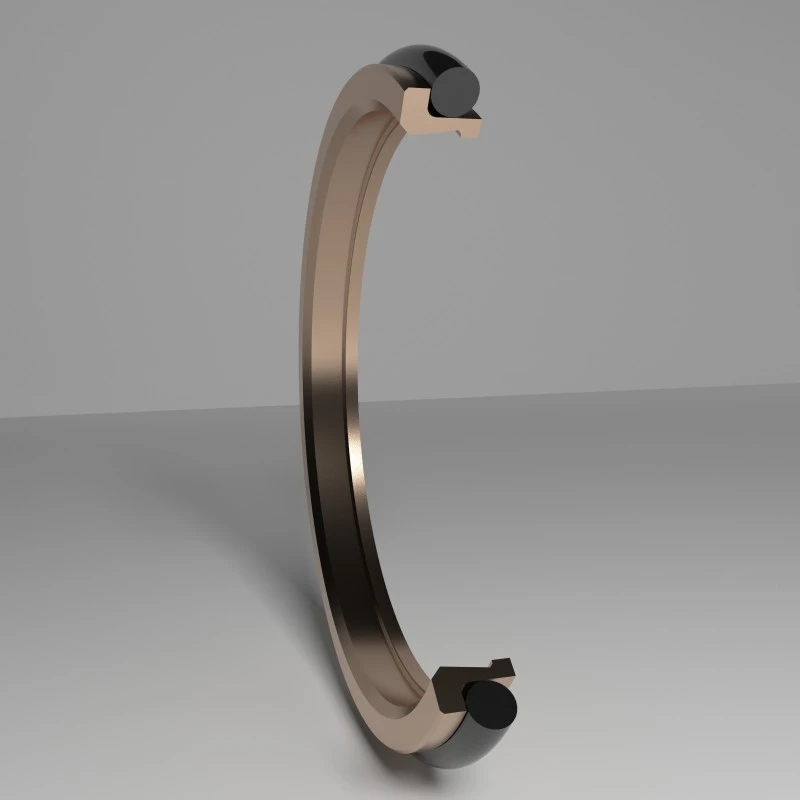

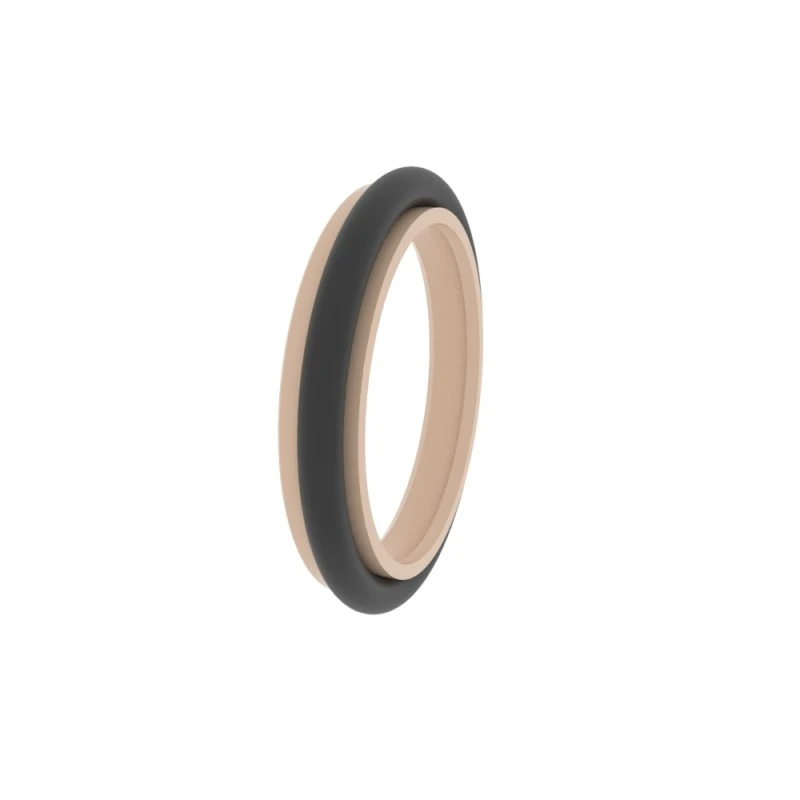

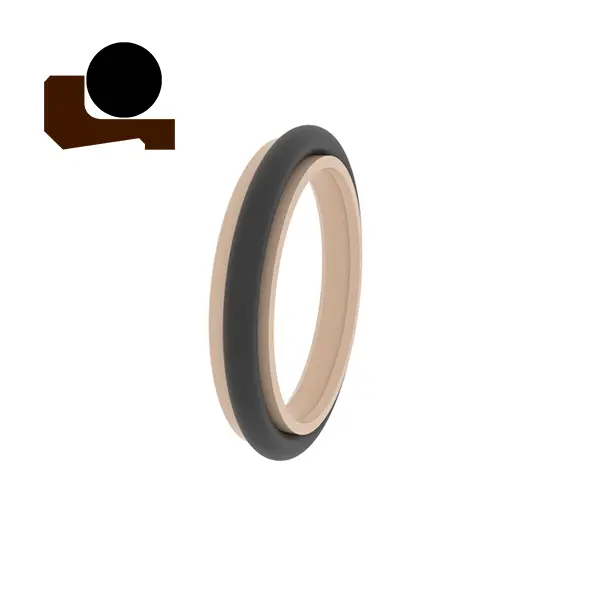

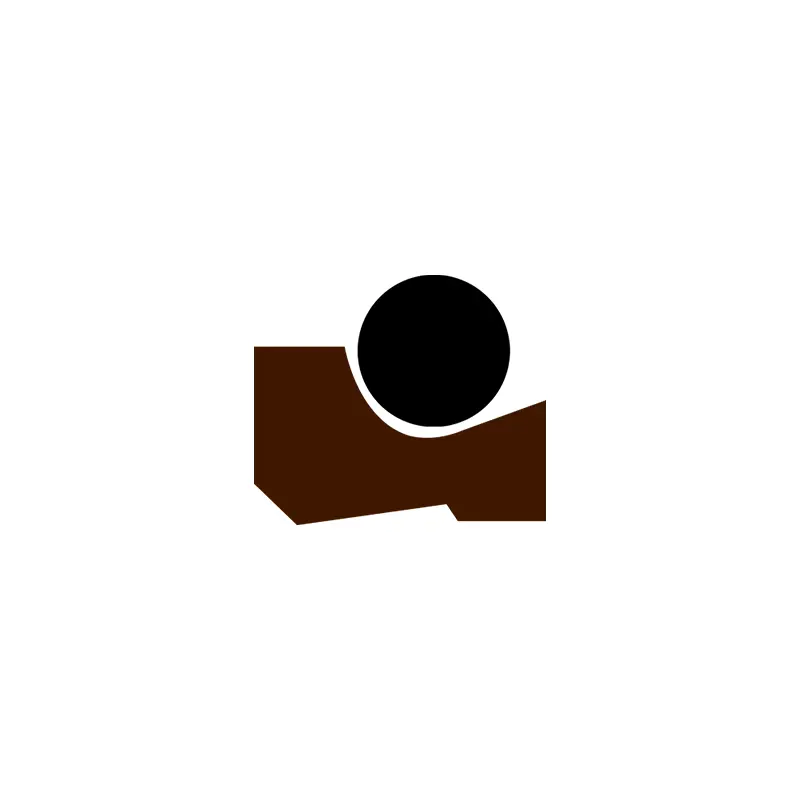

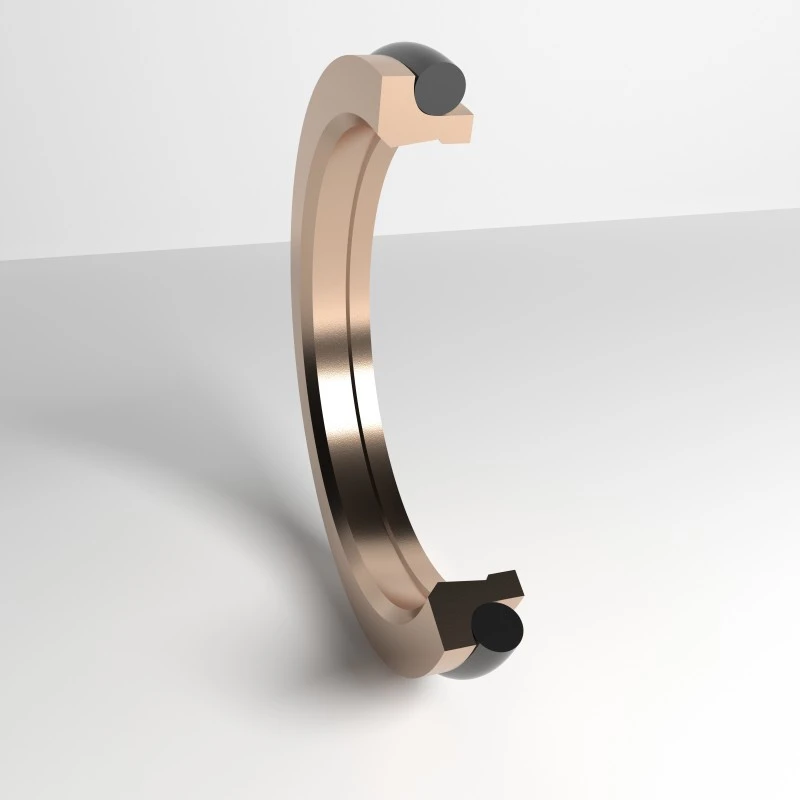

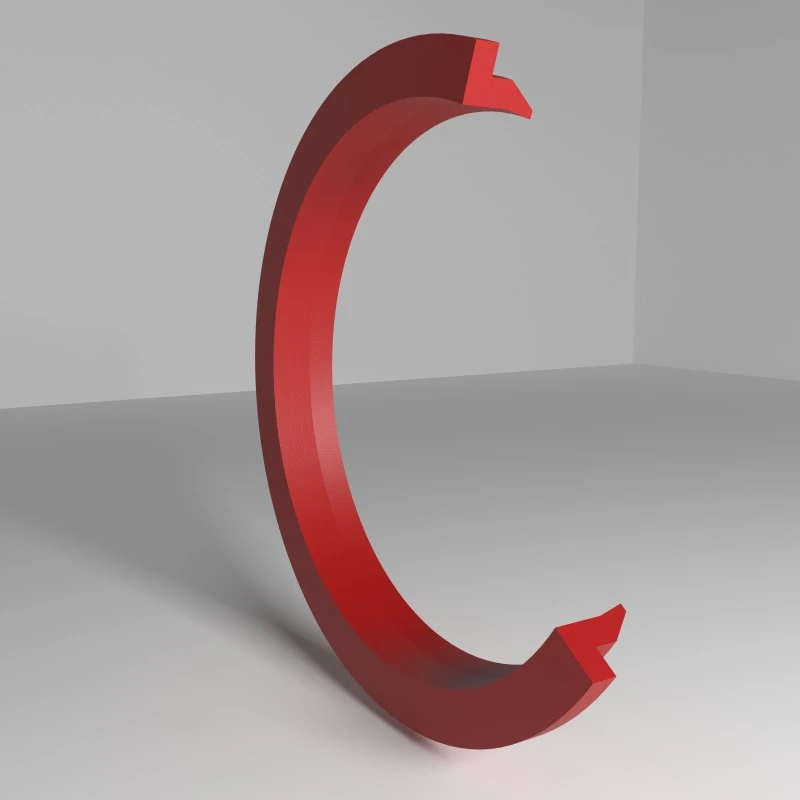

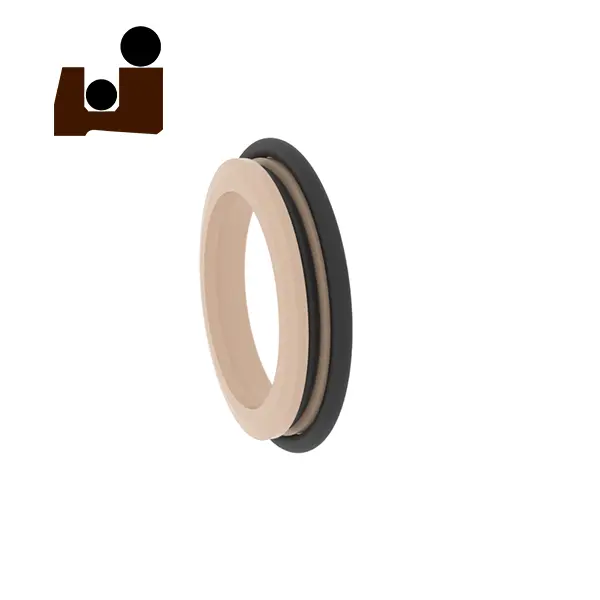

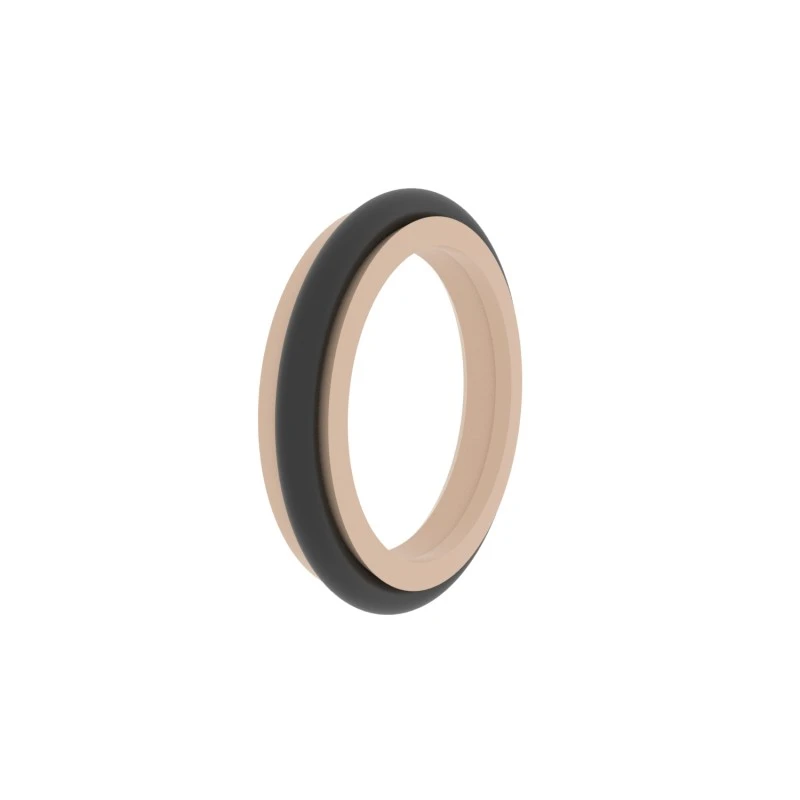

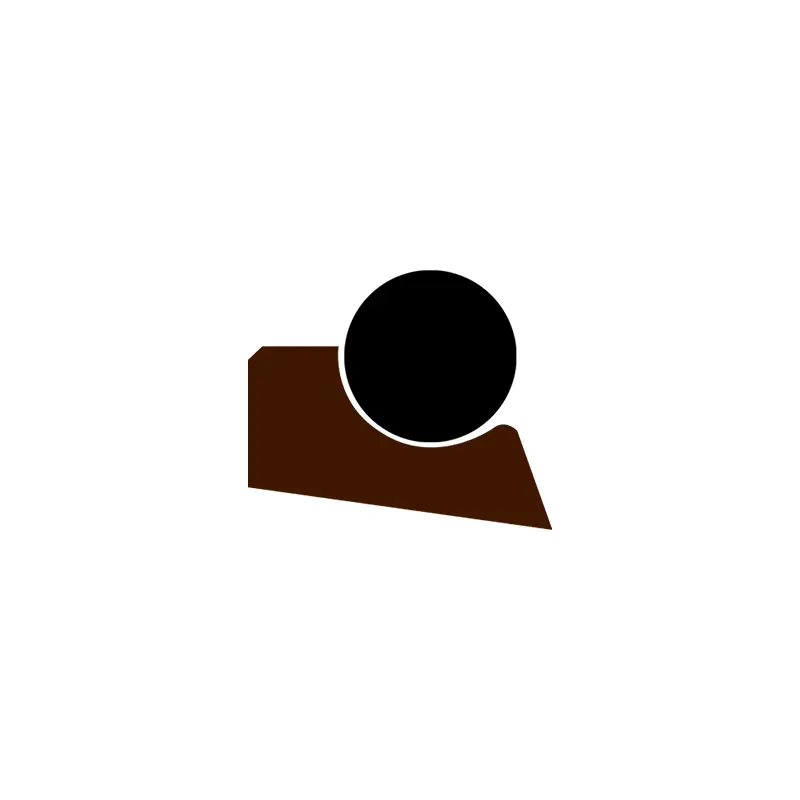

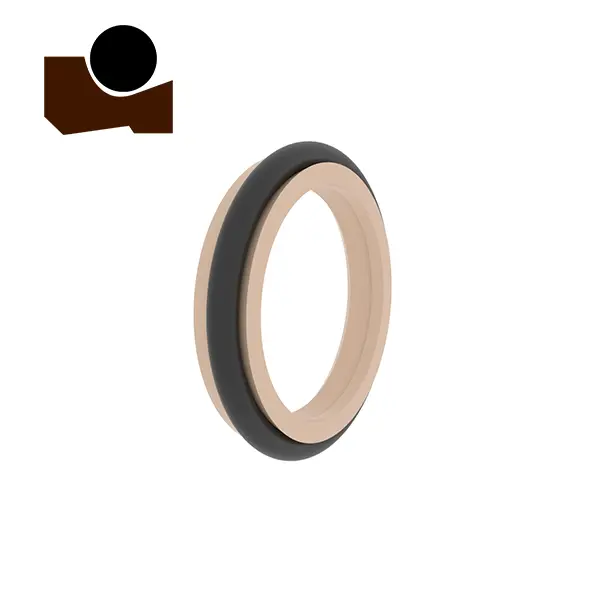

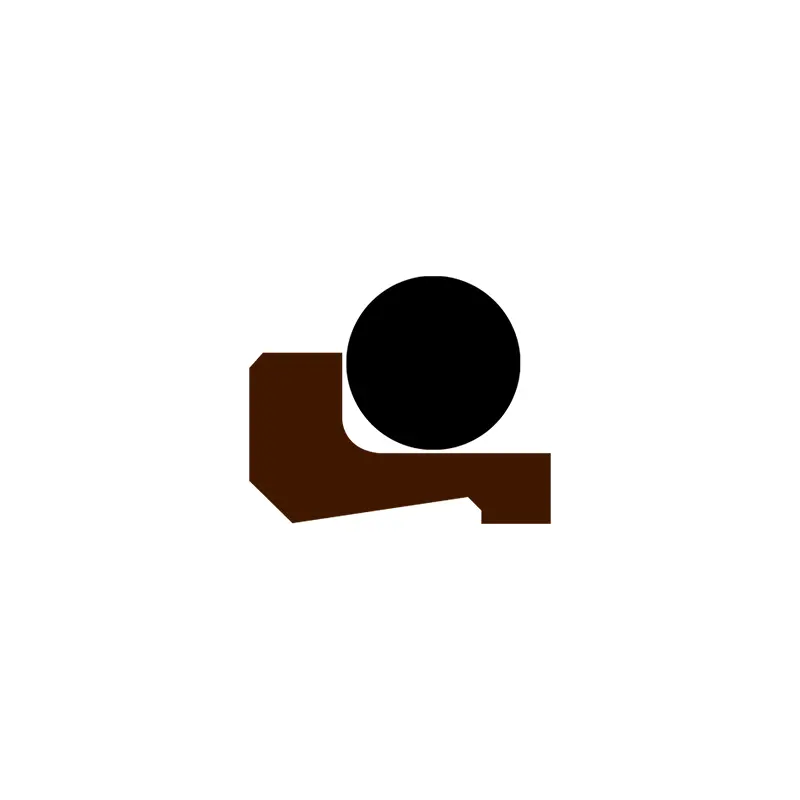

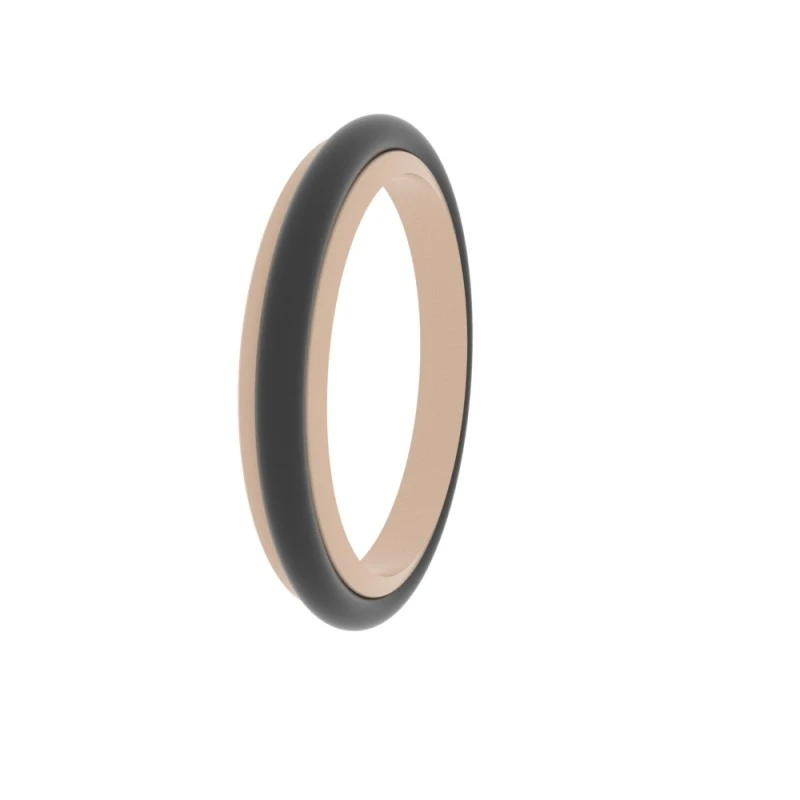

RCA115
Sipariş boyutu
Φd ...... dış çap
ΦD1 ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
| Yüzey kaplaması | R Tmax (μm) | RA (μm) |
| Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Oluk tabanı Oluk tarafı | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP Profil Destek Uzunluk Oranı | %50-%95 |
|
| Tolerans | |
| ΦD1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Sipariş örneği
Model: RCA115
Groove Boyutu/Toplam Toz Contası Yüksekliği: 100x108.8x6
Malzeme: PTFE3+NBR

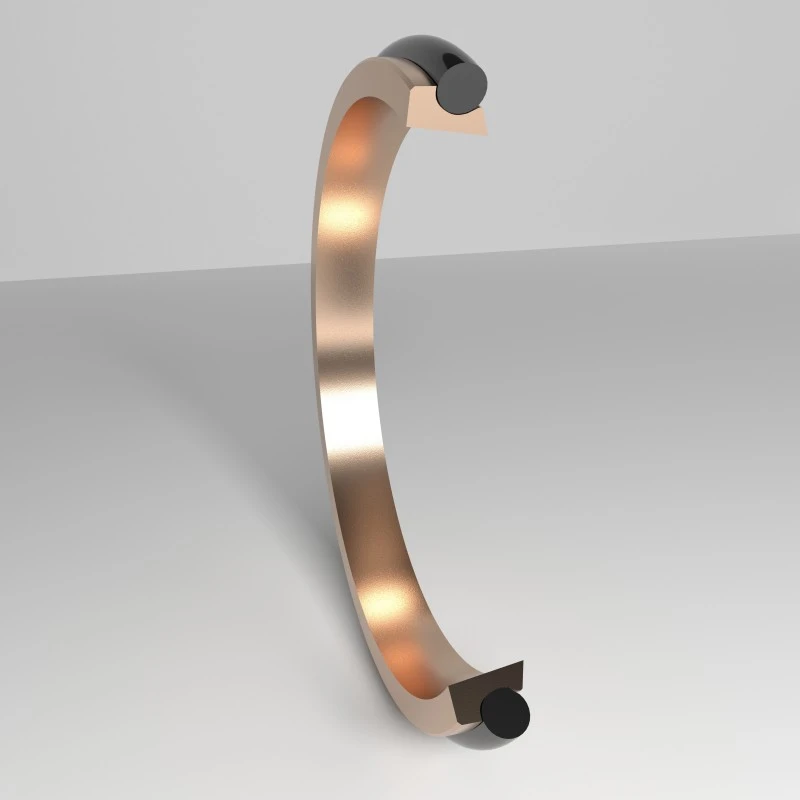

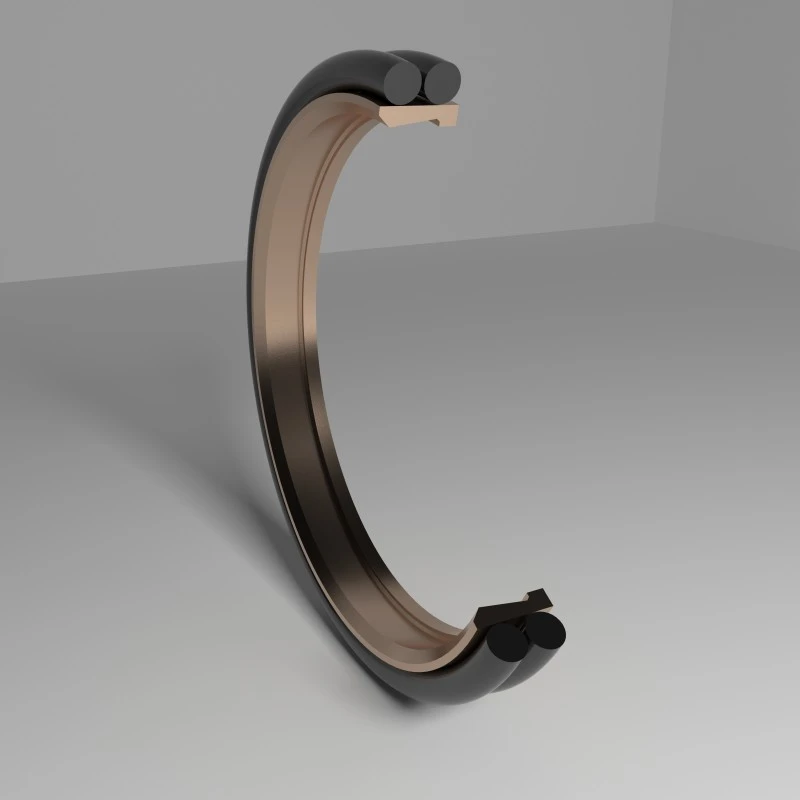

SEAL TİPİ: RCA115, RCA118
Ana Uygulama: Kimya Endüstrisi, Gıda Endüstrisi ve Servo Valfleri
Avantajları: Düşük sürtünme katsayısı, sürünme, küçük kurulum alanı, uzun aşınmaya dayanıklı yaşam ve iş sırasında mükemmel ayar ve konumlandırma özellikleri.
Malzeme: tetrafloroetilen, nitril kauçuk veya flor kauçuk
| SEAL GROOVE Örnekleri | Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) | |||||||
 |
RCA115
|
ΦD | ΦD | L | D1 | a | O | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|

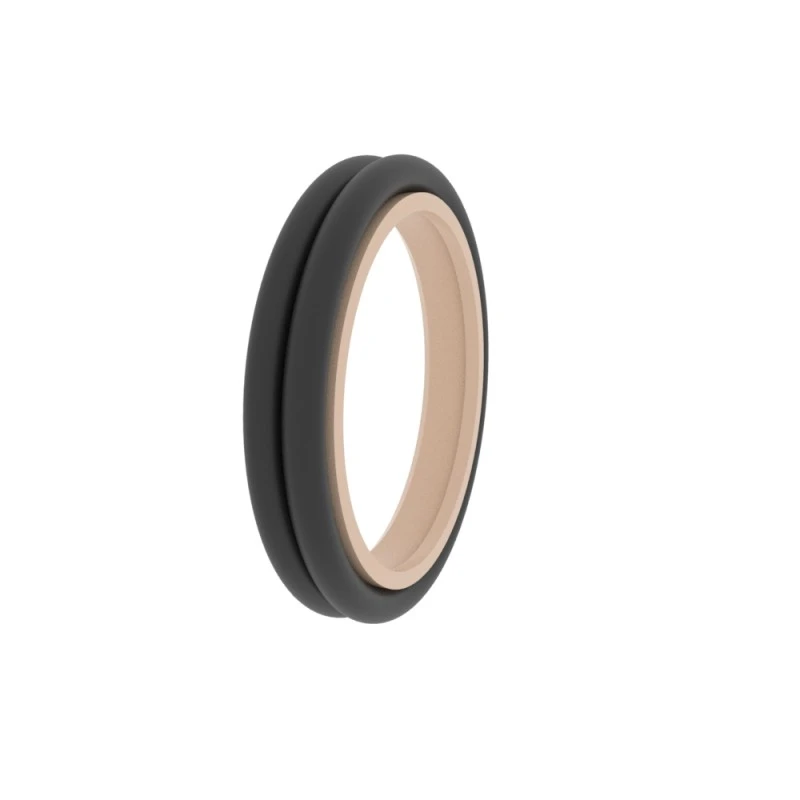

RCA116
|
65-250.9 | Φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | d+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | d+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
