Dönüş mühür kılavuz halkamız hidrolik silindirlerde, pnömatik sistemlerde, endüstriyel makinelerde ve diğer alanlarda yaygın olarak kullanılmaktadır. Ekipman işletim verimliliğini ve sızdırmazlık güvenilirliğini artırmaya yardımcı olmak için müşteri ihtiyaçlarına göre özelleştirilmiş çözümler sağlayabiliriz. Farklı özelliklere göre, Dönüş Conta Kılavuzu halkasını farklı model serilerine ayırdık.

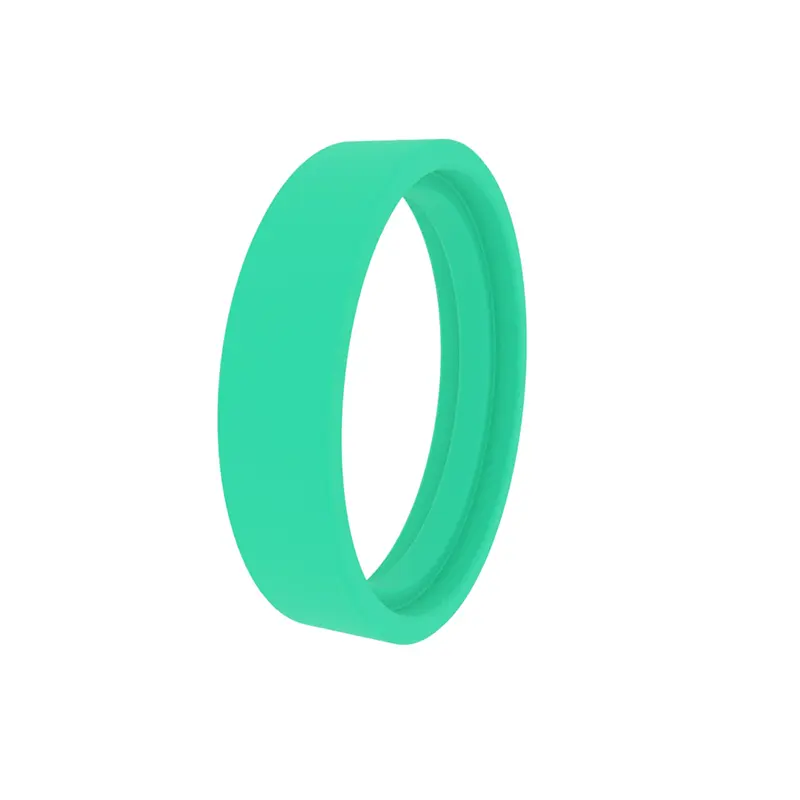

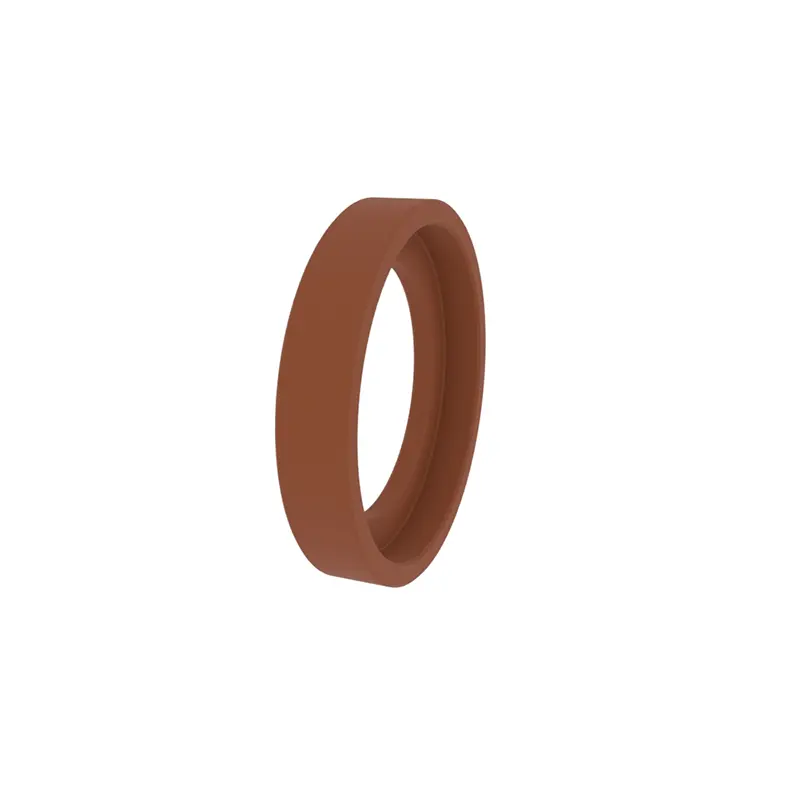

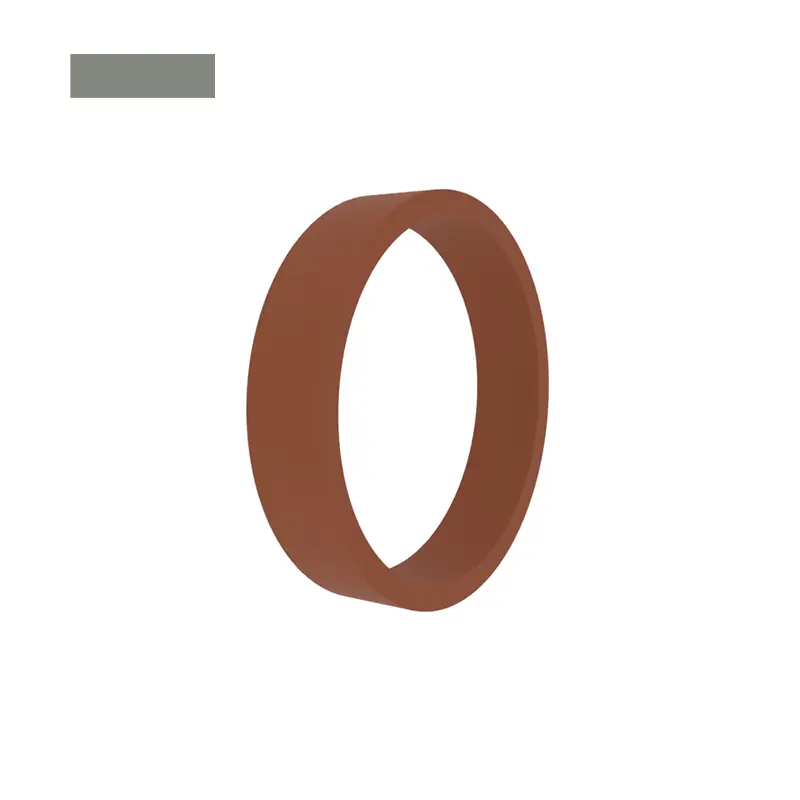

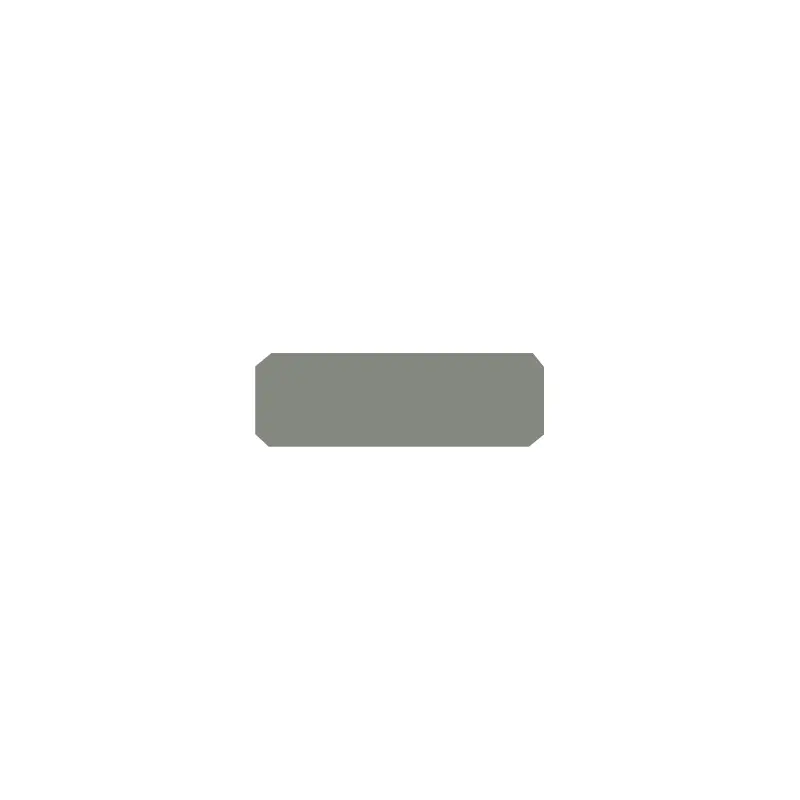

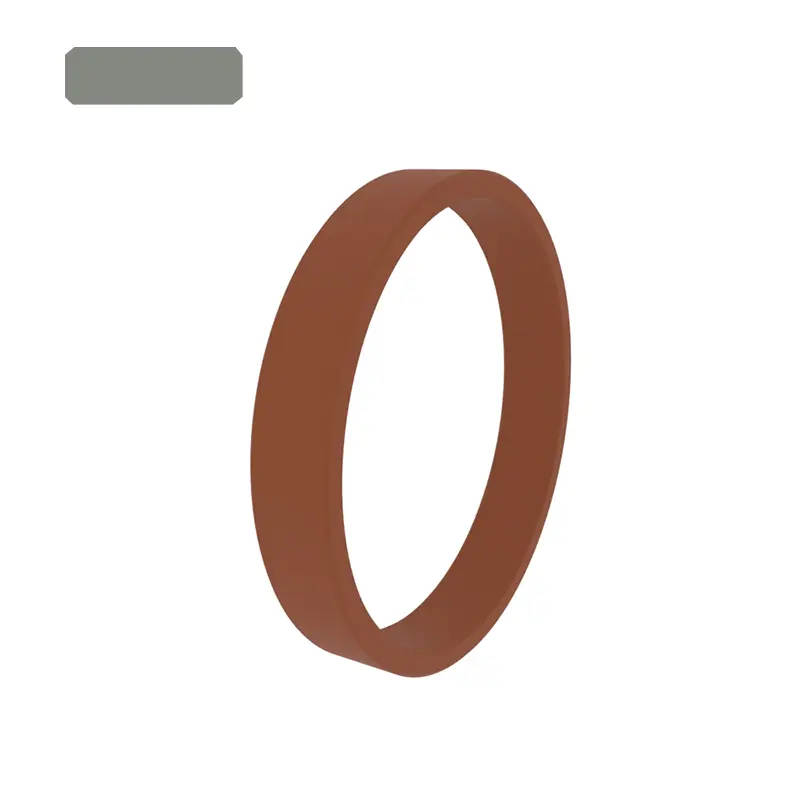

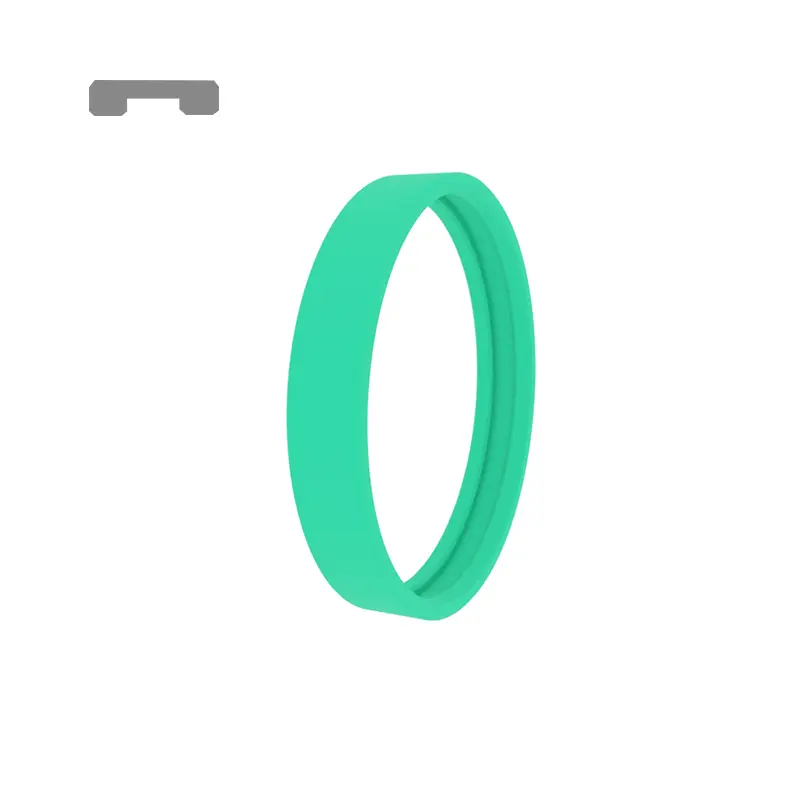

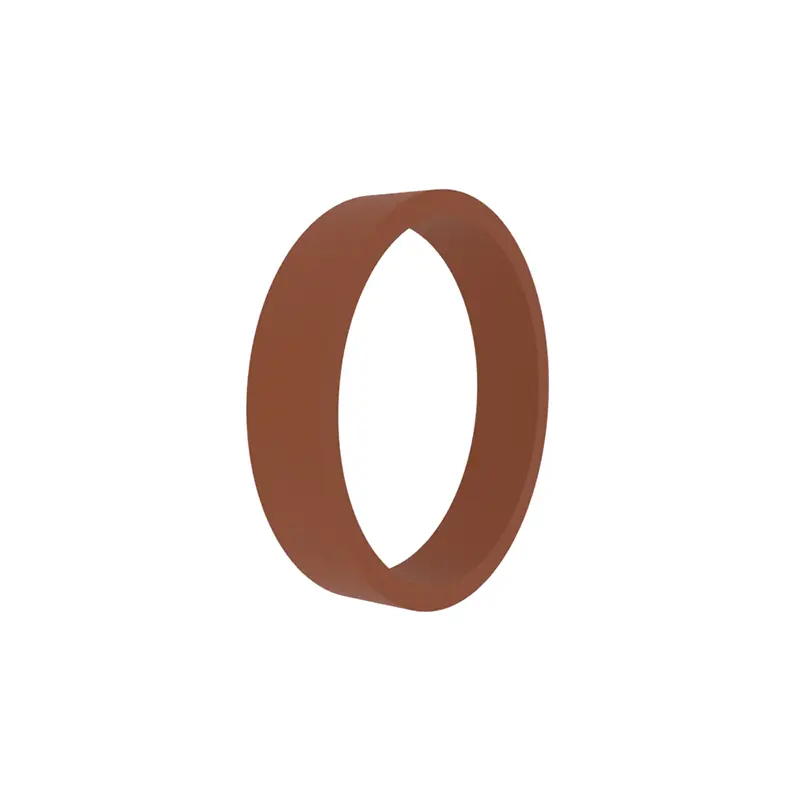

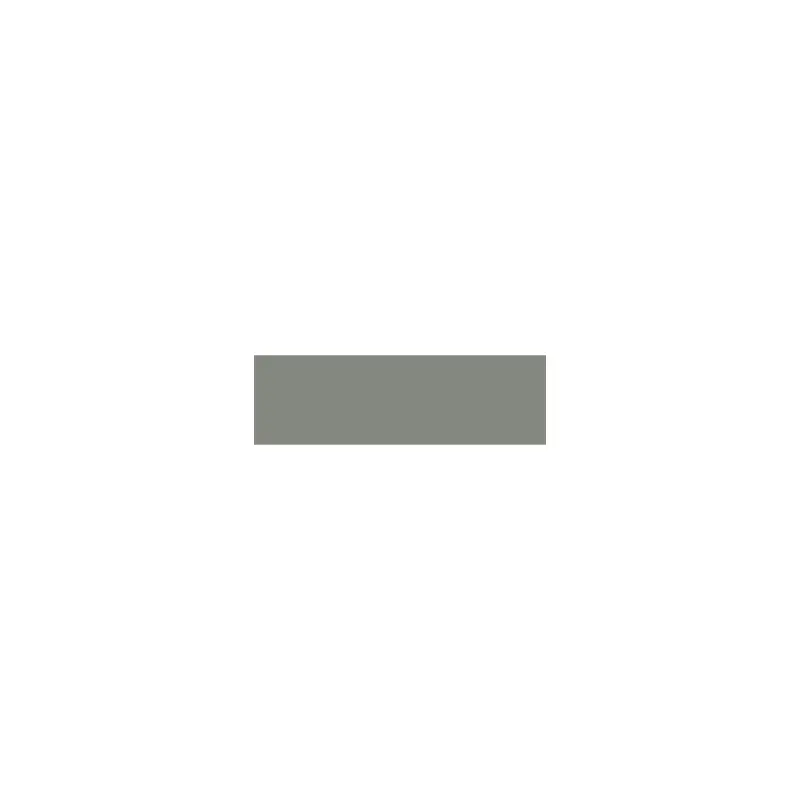

RCF101, RCF102, RCFB102 Standart Kılavuz halkaları, silindirlerin piston ve piston çubuğu kılavuzları için uygundur. Birçoğunun kapalı oluklara açılması ve kurulması gerekir veya açık olabilirler.

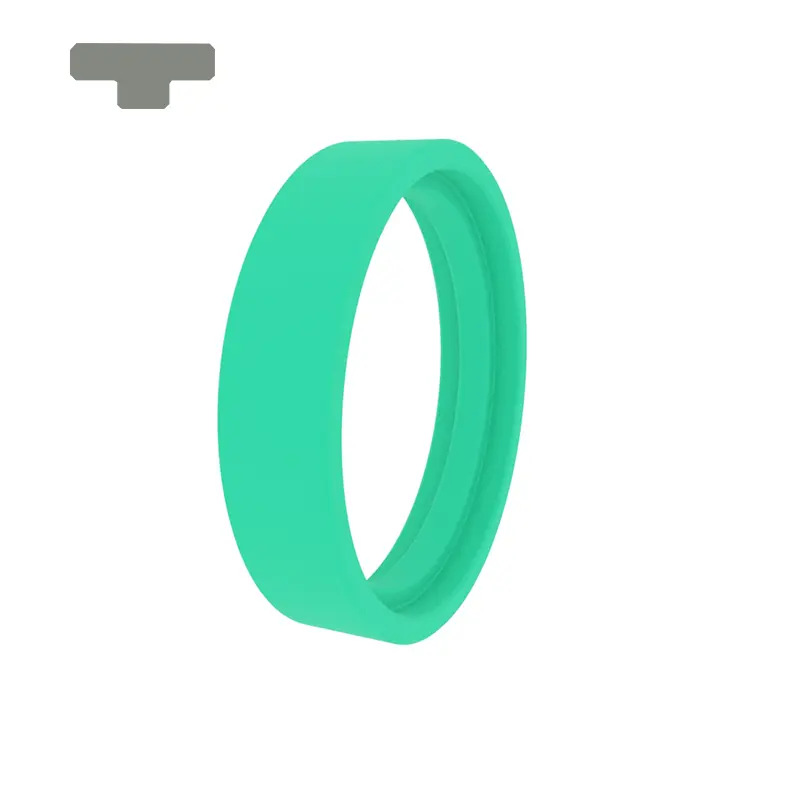

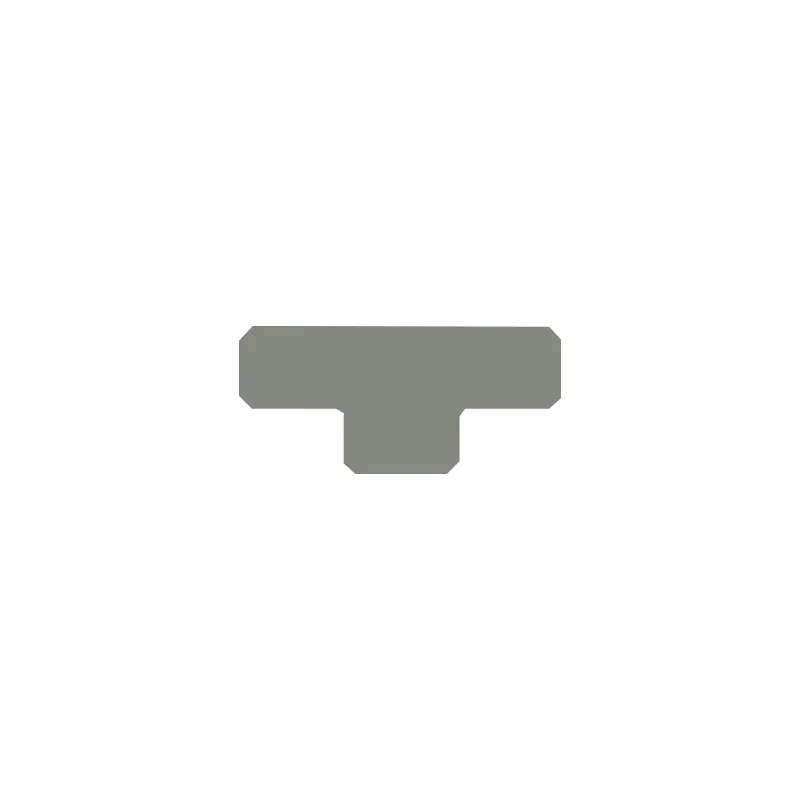

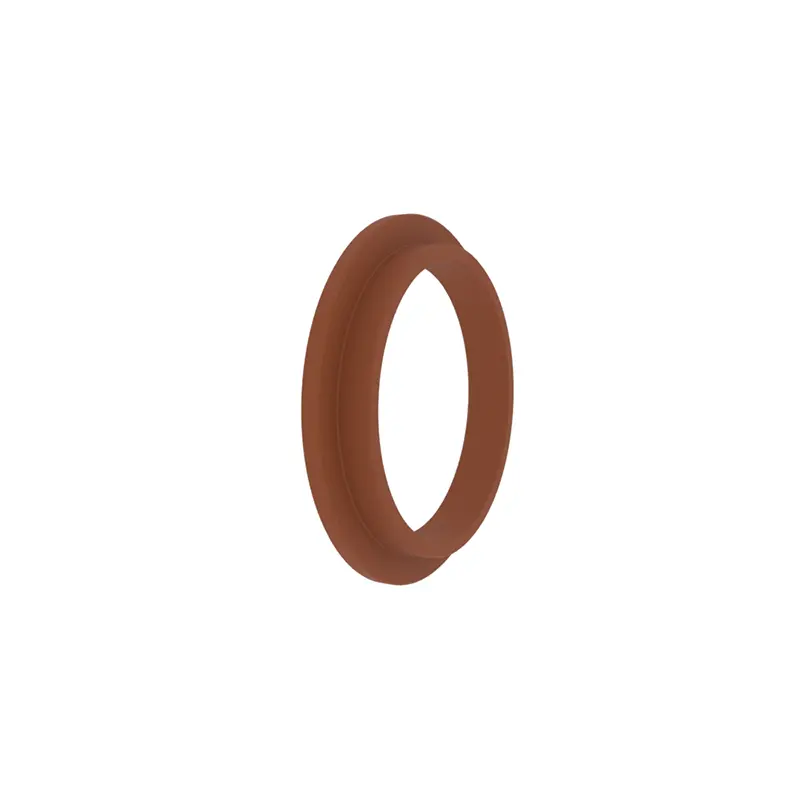

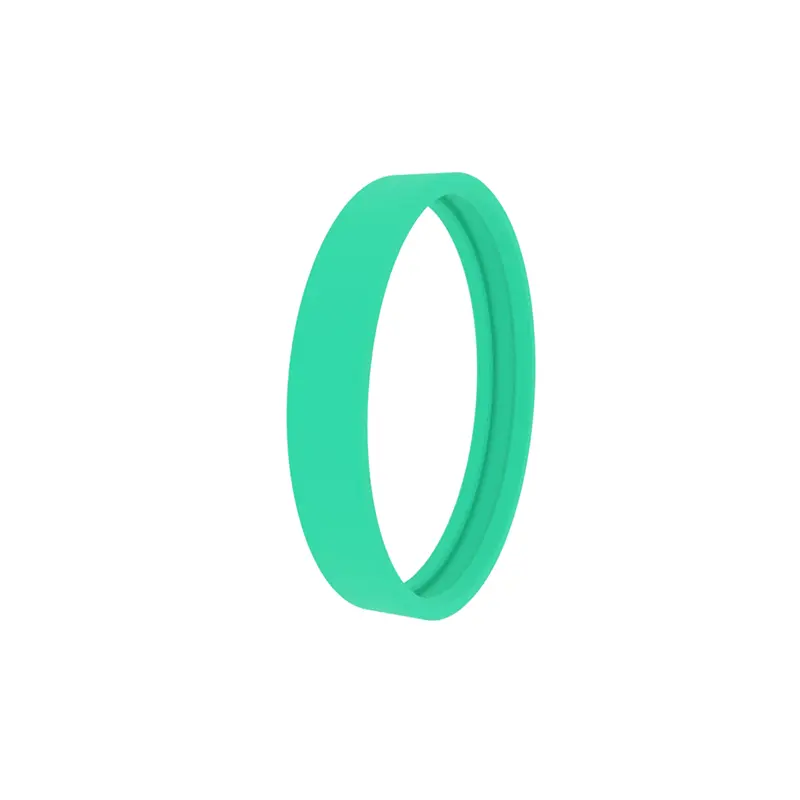

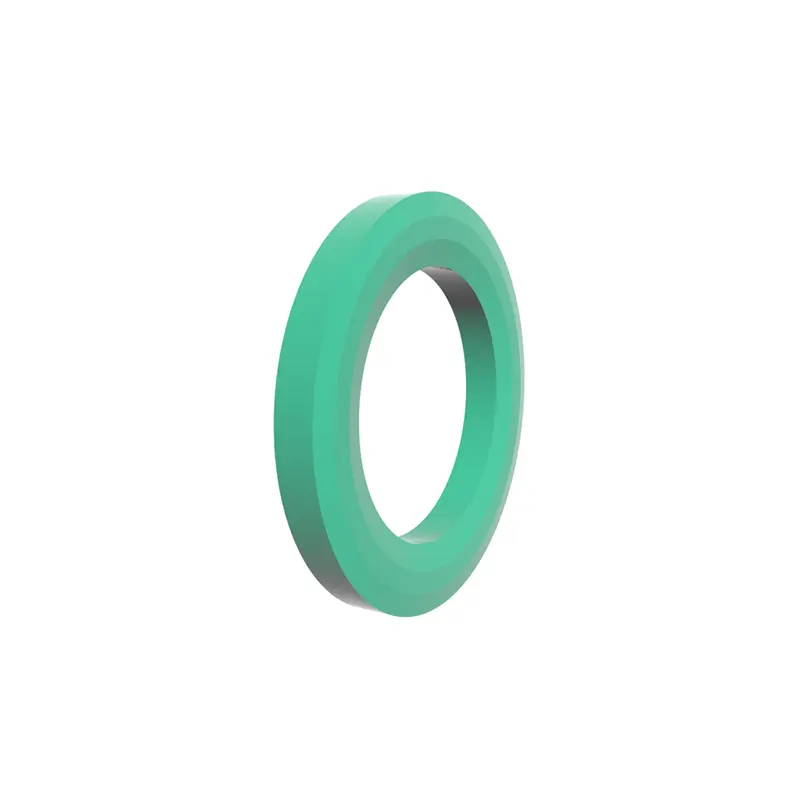

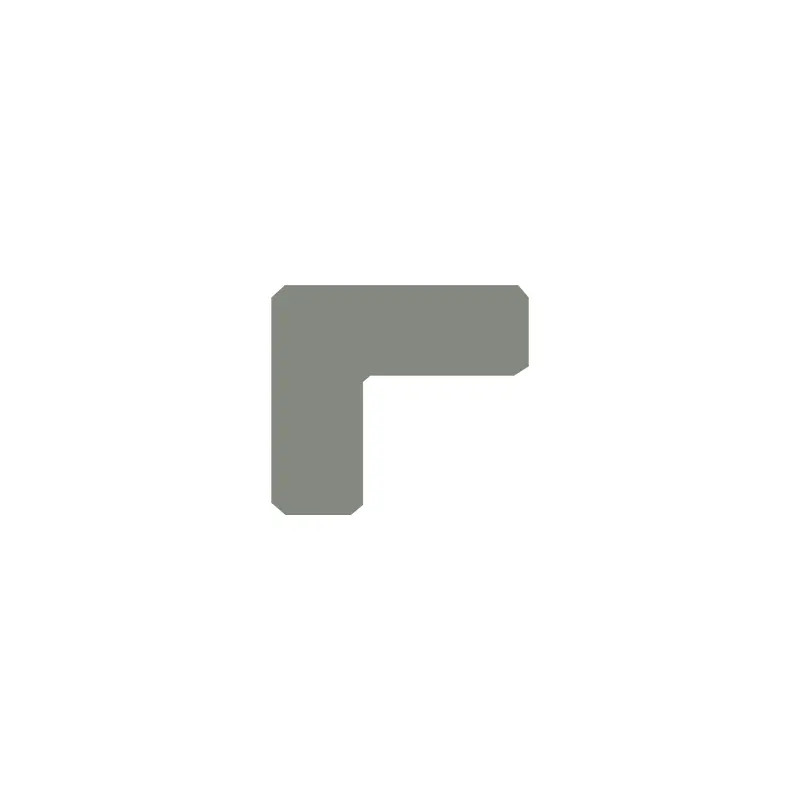

RCF103, RCF104 Standart Kılavuz halkaları piston kılavuzları için uygundur. Köşelerli tasarım, kılavuz halkaların ve tutma halkalarının işlevlerine sahip olmasını sağlar. Açık olabilir ya da açık olabilir.

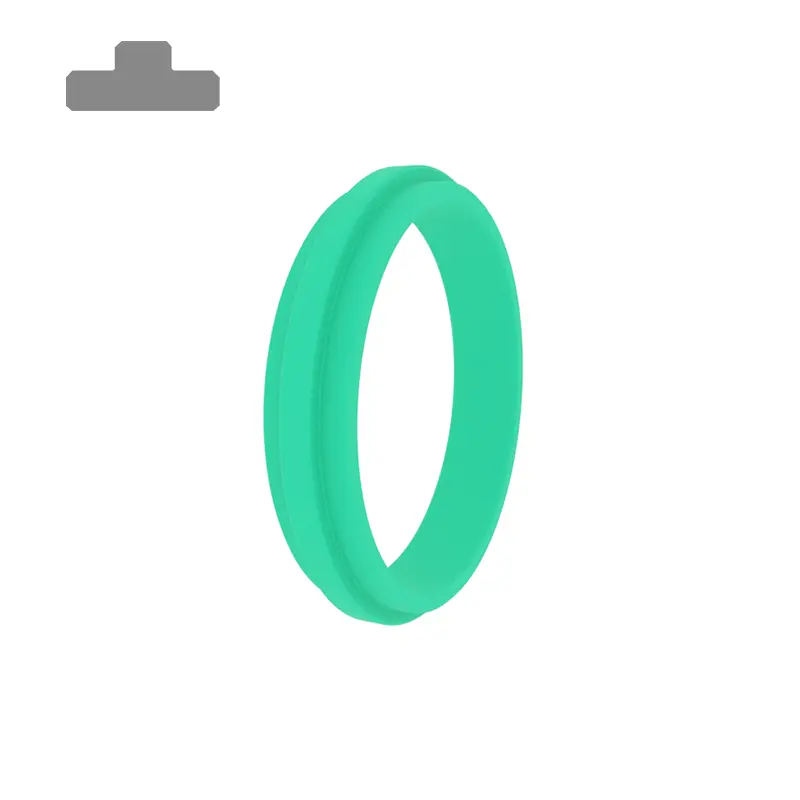

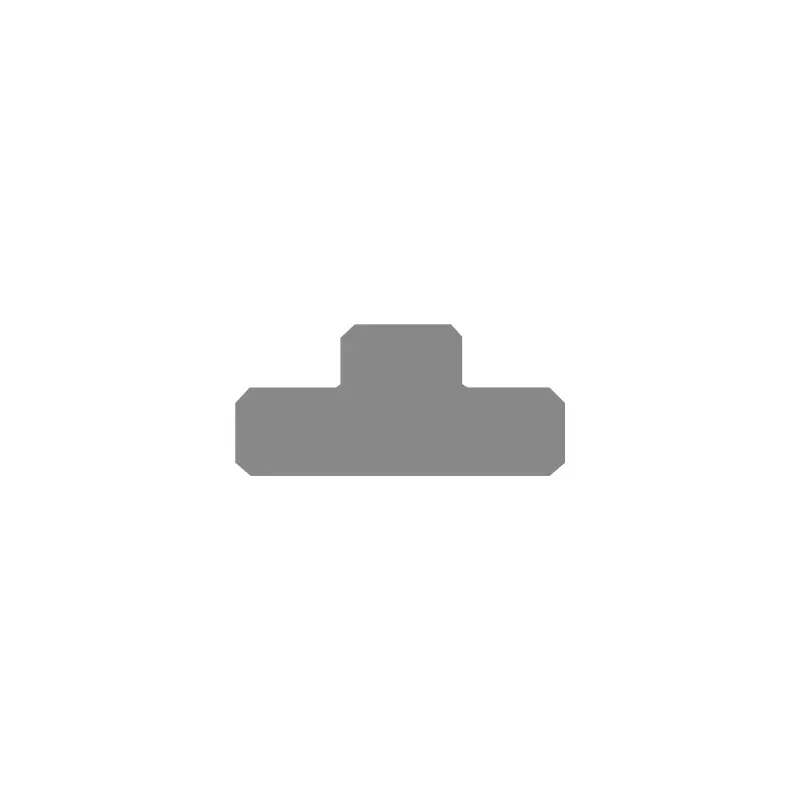

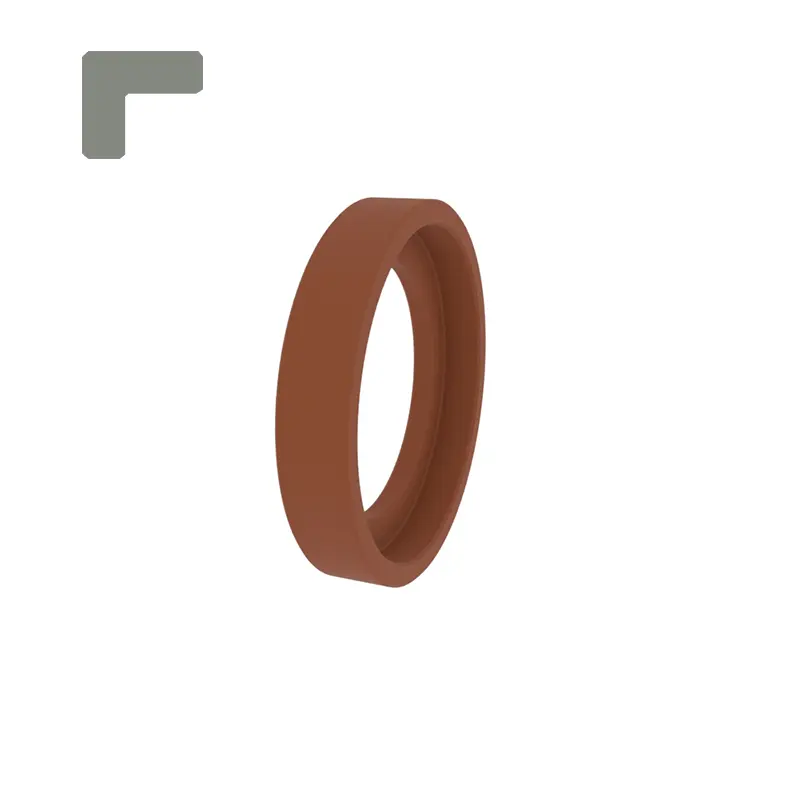

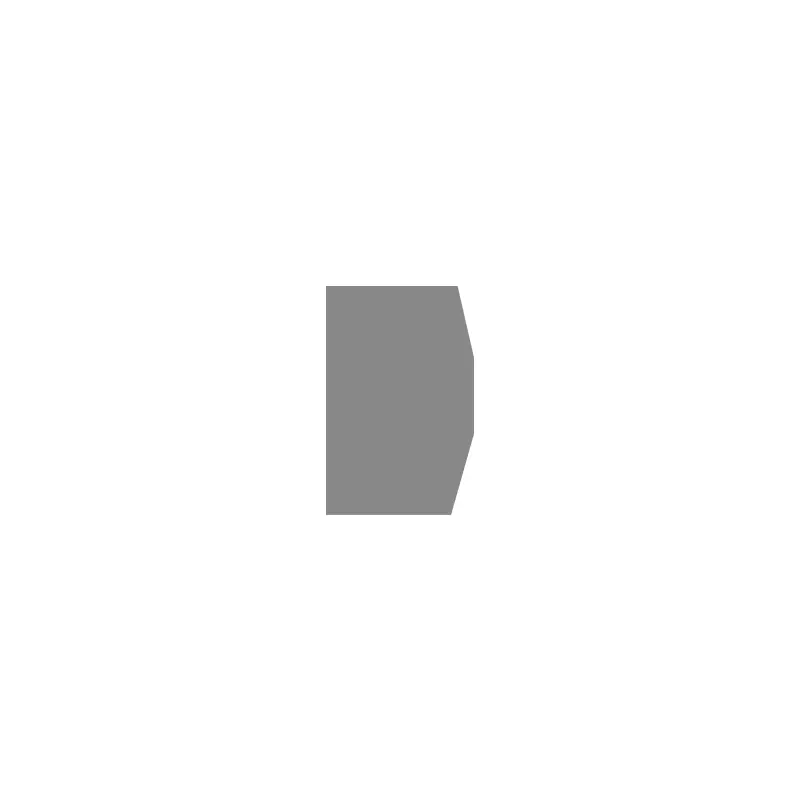

RCF105 Standart Kılavuz Yüzük Piston Kılavuzları için uygundur. İç çapta dışbükey bir halkası vardır. Açık olabilir ya da açık olabilir.

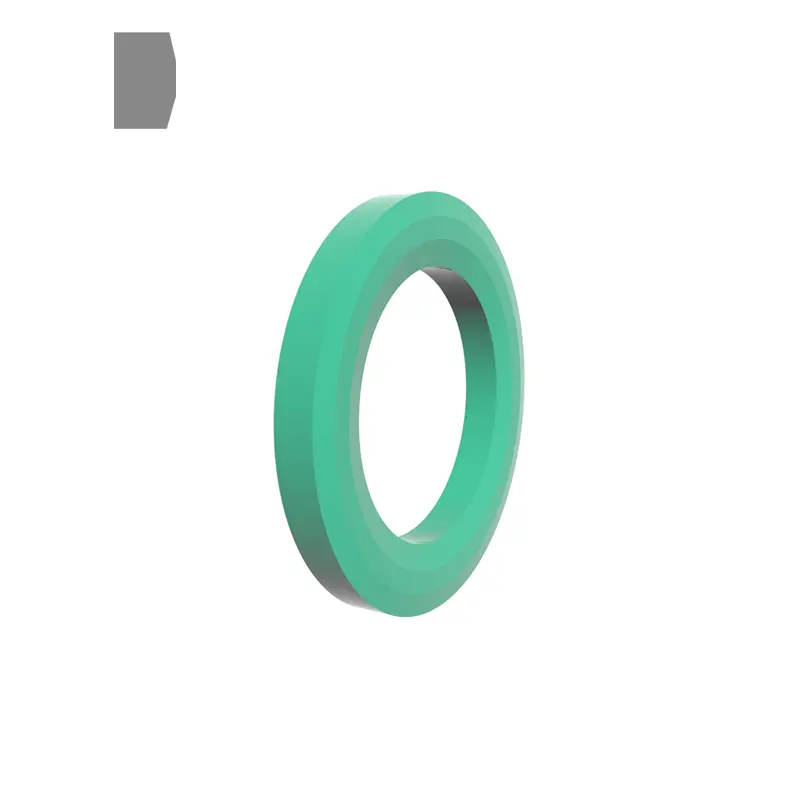

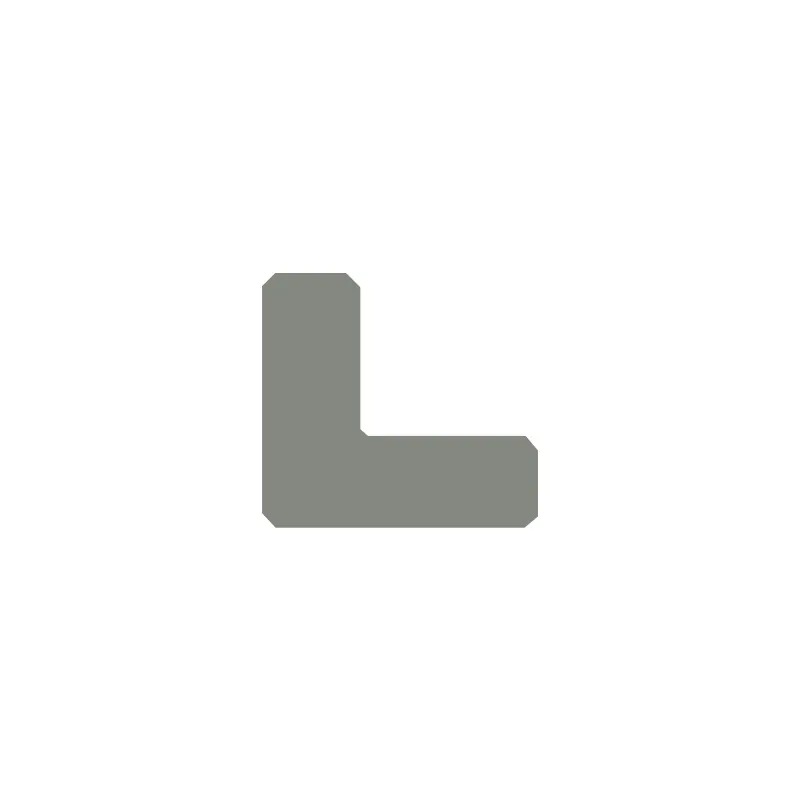

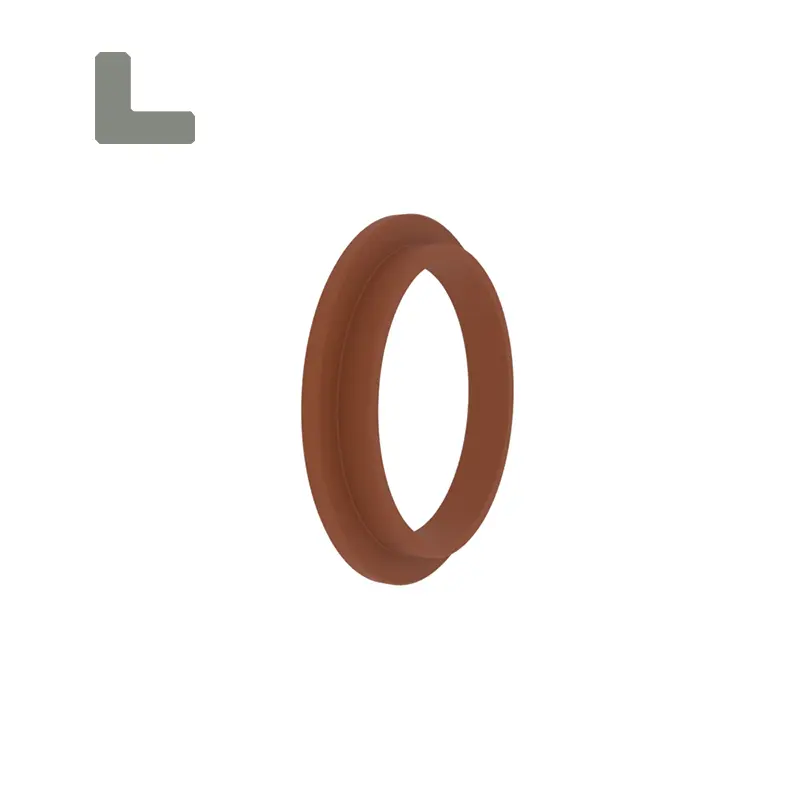

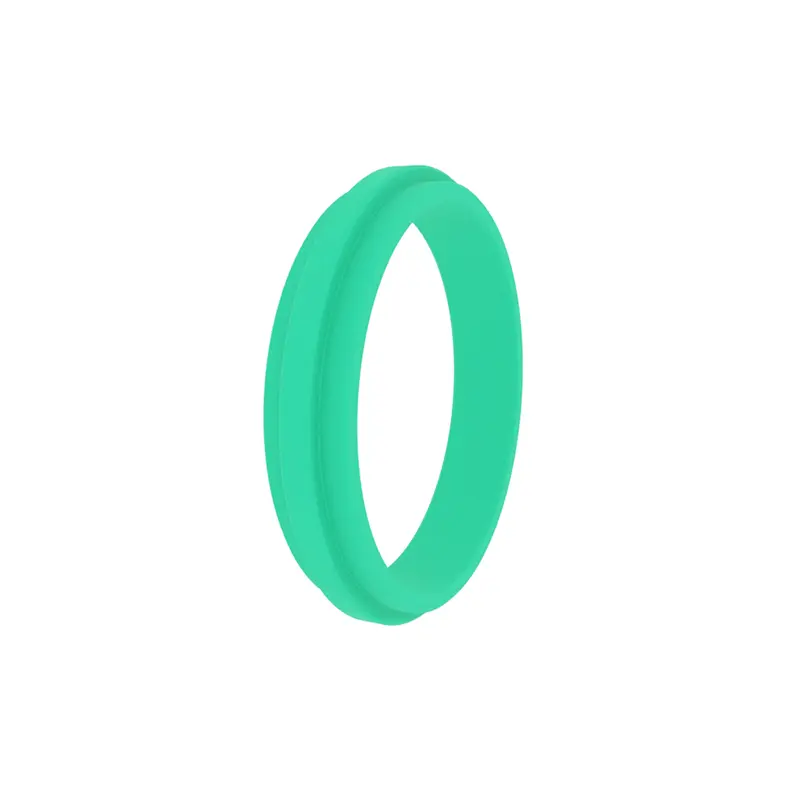

RCF106 Standart Kılavuz Yüzük Piston Çubuk Kılavuzları için uygundur. Dış çapta dışbükey bir halkası vardır. Açık olabilir ya da açık olabilir.

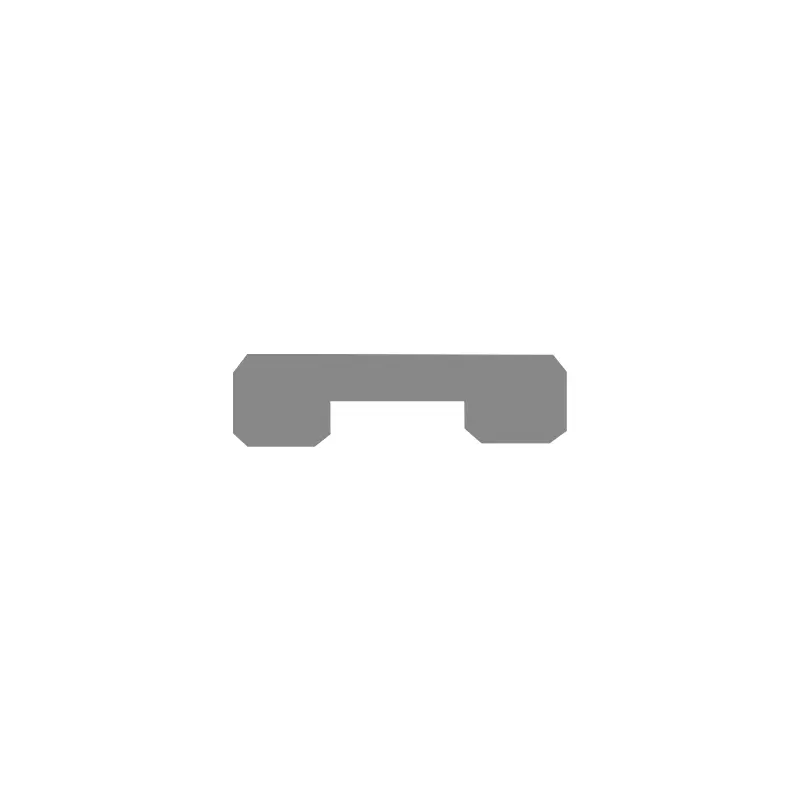

RCF107 Standart Kılavuz Yüzük Piston Kılavuzları için uygundur. İç çapta bir oluk vardır. Açık olabilir ya da açık olabilir.

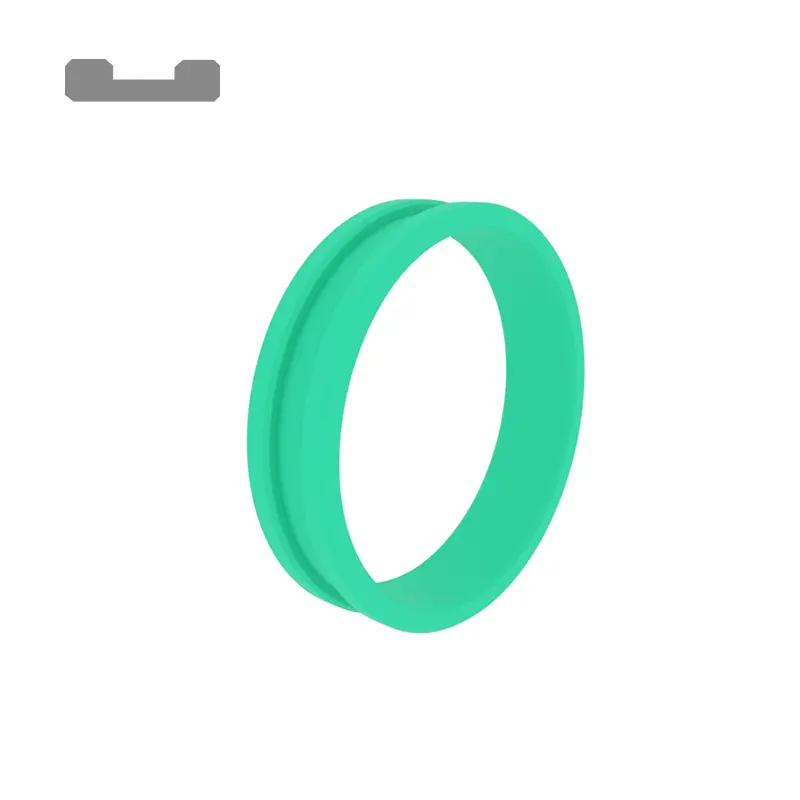

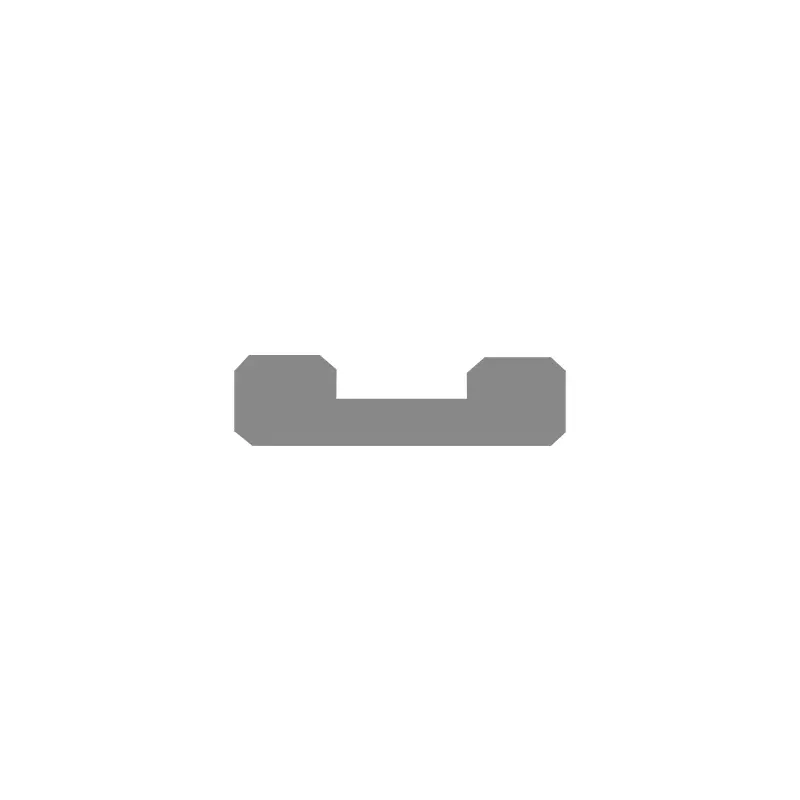

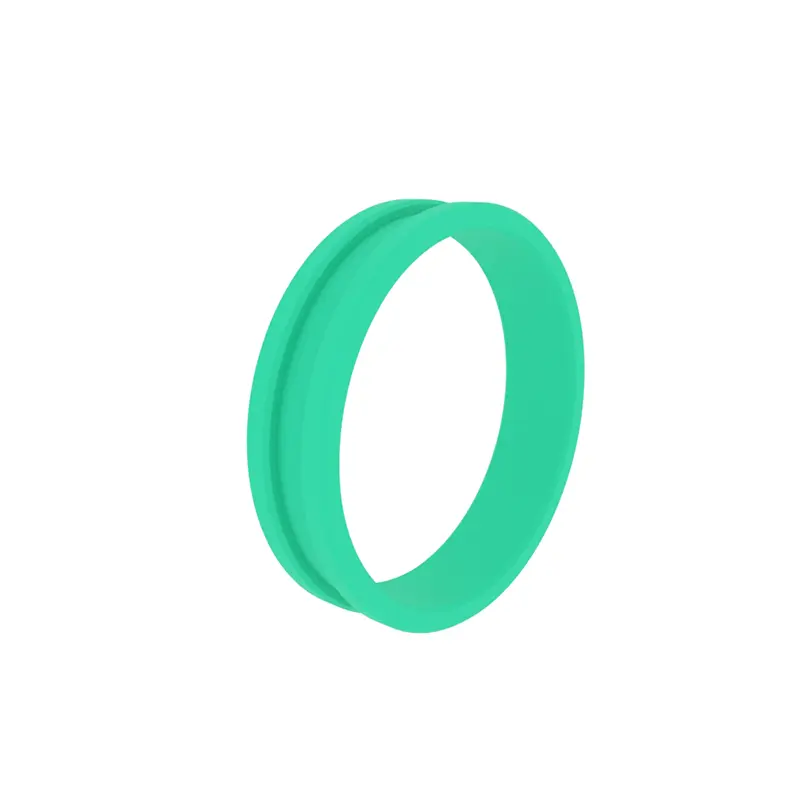

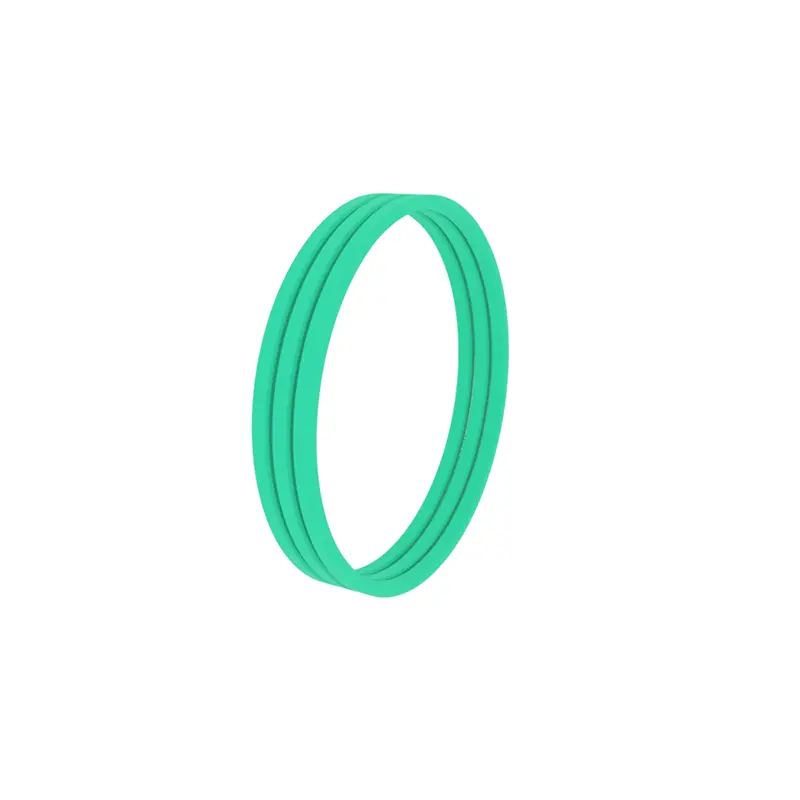

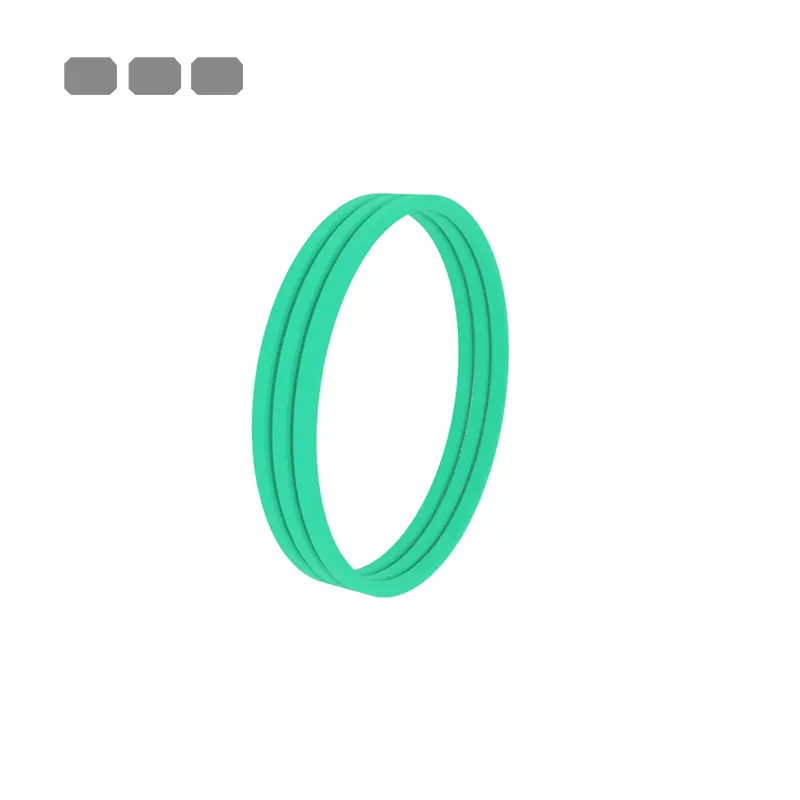

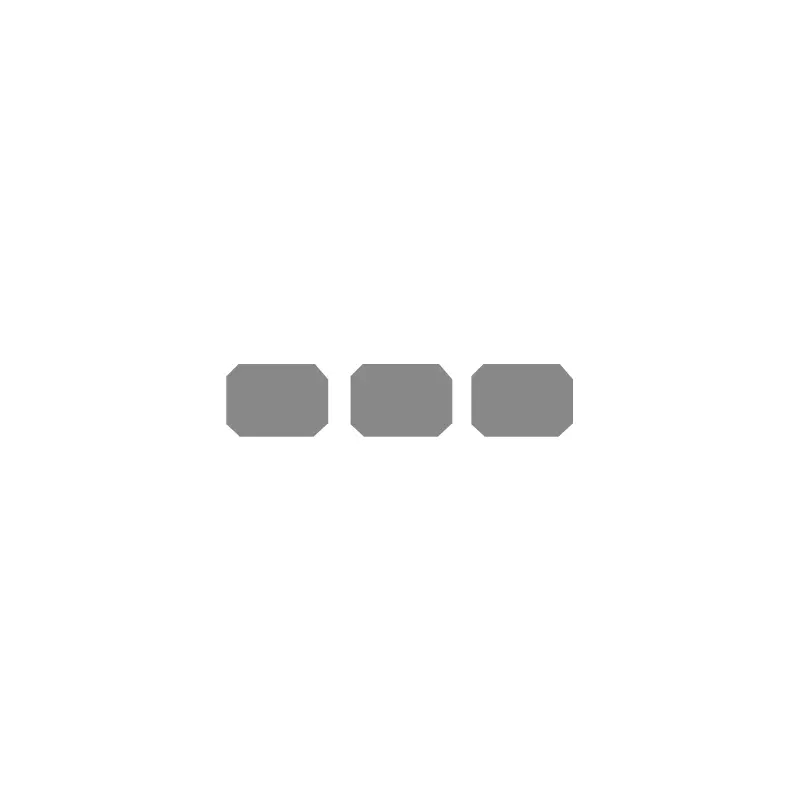

RCF108 Standart Kılavuz Yüzük, piston çubuk rehberliği için uygun, dış çapta oluklar ile, açılan veya açılmadan mevcuttur.
Ürün özellikleri ve uygulamaları:
Ürün özellikleri
ISO10766 standart boşluk oluğu, metal plastik eşleşmesi için uygun olan conta kılavuzu halkası, kırılgan sıcaklığa ulaşmadan önce "bloke" ve "nöbet", güçlü yük taşıma kapasitesi ve hala elastik olanı önleyebilir. Kılavuz halkanın kenarları, kenarların boşluk oluğunun yarım daire basılı tarafından üretilen boşluğa sıkılmasını önlemek için pahalanmıştır.
Ana uygulamalar
Mühendislik makineleri, tarım makineleri, enjeksiyon kalıplama makineleri, yükleme ve boşaltma platformları, destek silindirleri, endüstriyel araçlar, presler, metalurjik silindirler.

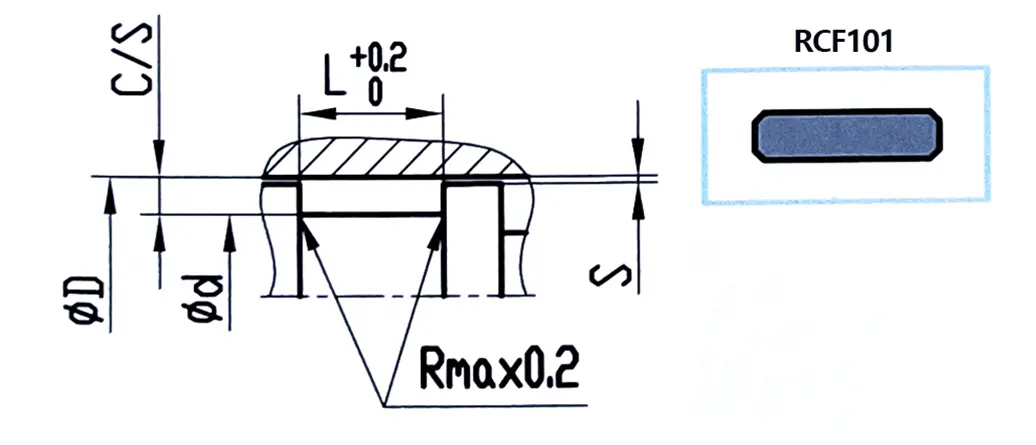

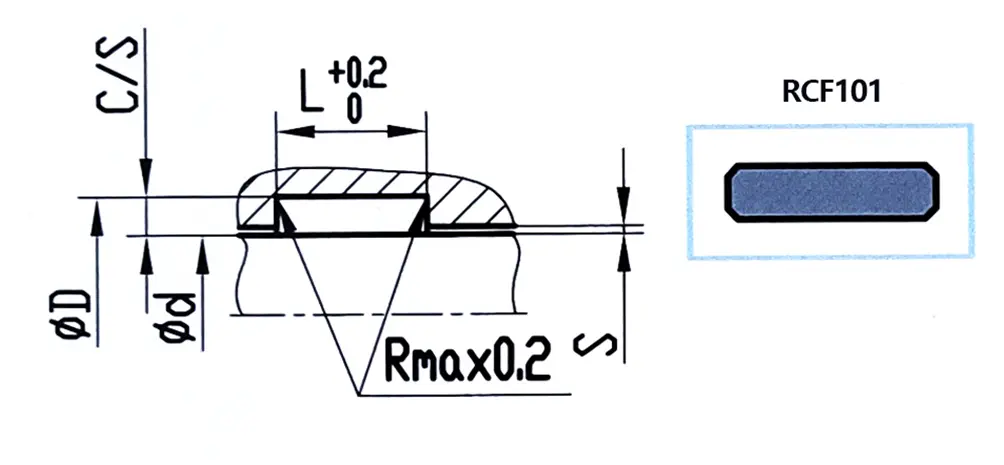

Piston çubuğu için kılavuz halka oluk örnek 1
| Φd f8 | Φd H8 | L+0.2 | C/S | Radyal temizlik s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
Bir pistonlu kılavuz yüzük oluğunun örnek 2
| Φd H8 | Φd f8 | L+0.2 | C/S | Radyal temizlik s |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | ΦD-8 | 25 | 4 | 0.60-1.2 |
Malzeme
1. PTFE (orta ve hafif yükler için);
2. POM veya PA (ışık yükleri için);

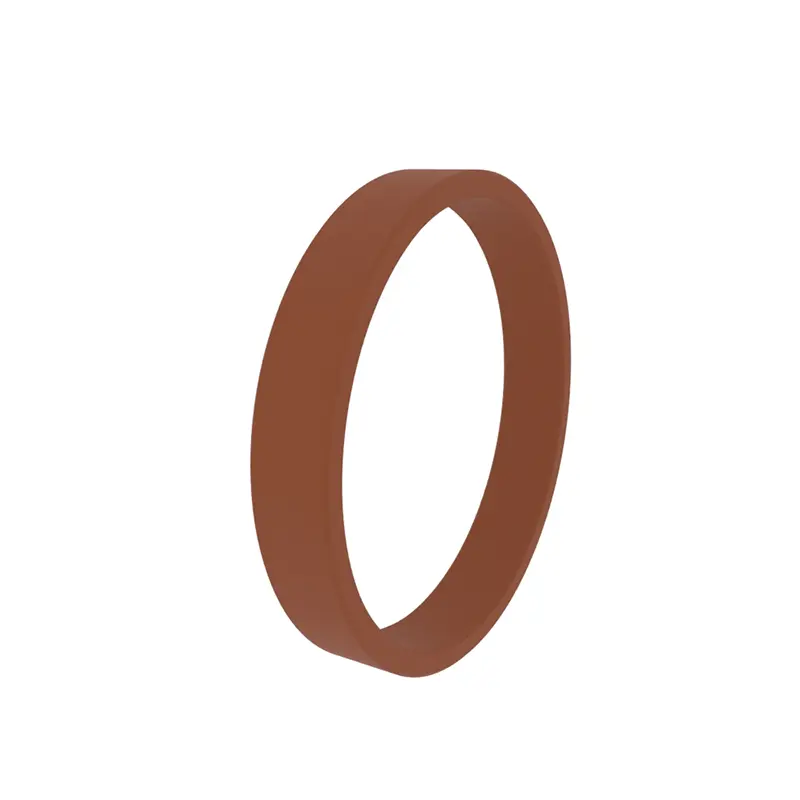

3. Fenolik reçine + kumaş lif (ağır yükler için)
Kılavuz halka genişliği ve sayı seçimi
Formül, t = (f*f) / (d*pr) 'yi belirlemek için kullanılabilir.
T: Kılavuz halkanın genişliği (mm), F: Maksimum radyal yük (N), F: Güvenlik faktörü, PR: İzin verilen maksimum radyal yük (N/mm²), D: Piston veya piston çubuğu (mm) çapı
Örnek: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8mm
Hesaplanan seçenek, t = 15mm genişliğinde bir kılavuz halkası veya 9,7 mm genişliğinde iki kılavuz halkası seçmektir. 9,7 mm genişliğe sahip iki kılavuz halka seçilirse, güvenlik faktörü 2.6'ya çıkarılabilir. Genel olarak, önerilen güvenlik faktörü f = 2'dir
Kesme uzunluğunun belirlenmesi
L = 3.14* (D -W) -K Piston için
L = 3.14* (D+W) -K piston çubuğu için
K, sıcaklık sabitidir, 0.8, sıcaklık 120 derecenin altındayken seçilir ve sıcaklık 120 derecenin üzerinde olduğunda 2.0 seçilir.

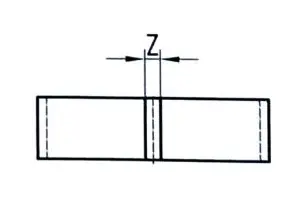

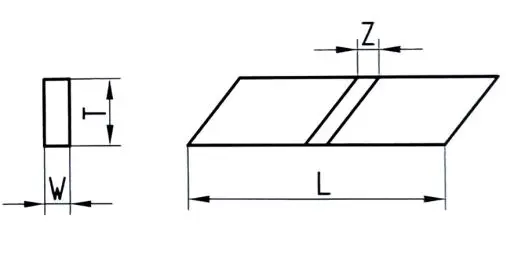

Kesme boşluğunun hesaplanması z
|
|
Fenolik reçine/pom | Ptfe |
| Piston çubuğu için | 0.050 (φd+w) | 0.042 (φd+w) |
| Piston için | 0.050 (φd-w) | 0.042 (φd-w) |
Kesi tipi

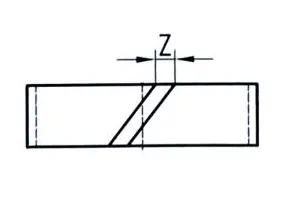

30 ° eğim kesimi
Düz kesim (esas olarak rotasyon veya salıncak ve standart olmayan oluklar için kullanılır)

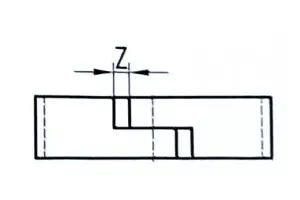

Z şeklinde insizyon (ayrıca sızdırmazlık işlevi vardır)
