Piston contaları alanındaki çeşitlendirilmiş ihtiyaçlara odaklanıyoruz ve hidrolik ve pnömatiklerin tüm senaryolarını kapsayan yüksek performanslı çözümler sunuyoruz. Ürün serimiz, geleneksel endüstriden aşırı çalışma koşullarına kadar sızdırmazlık zorluklarını karşılamak için maddi yenilik ve yapısal optimizasyonu birleştirerek, çekirdek olarak tek etkili ve çift etkili olarak ayrılmıştır:
1. Piston Conta Dönüş Mührleri Serisinin Önemli Noktaları:
Yüksek basınç ve anti-ekstrüzyon: RCK102/102R/104 serisi yüksek basınç için tasarlanmıştır ve destek yapısı büyük boşluklara ve dar oluklara uyum sağlamak için güçlendirilir. RCK109H/120/122 ve diğer kombinasyon contaları, özellikle madencilik ve ağır makineler için uygun olan 35MPA+ yüksek basınç sınırını kırmak için kılavuz halkaları ve elastomerleri entegre eder.
Dinamik Uyarlanabilirlik: RCK108/125/138, son derece düşük hızdan yüksek hıza (0.01 ~ 5m/s) kararlı sızdırmazlık elde etmek için tetrafloroetilen malzemeyi kullanır ve düşük sürtünme özellikleri yürüme hidrolikleri ve hassas enjeksiyon kalıp ekipmanı için uygundur.
Aşırı Çevre Toleransı: RCK119/139, korozyona dayanıklı ve kuru giysiye dayanıklı olan Mander Spring ve PTFE malzemesi ile donatılmıştır. -40 ℃ 200 ℃ geniş sıcaklık aralığı kimyasal, farmasötik yüksek sıcaklık reaktörleri ve gıda aseptik üretim hatlarını kapsar.
2. Sektör özelleştirilmiş tasarım:
Bakım ve Modifikasyon: RCK116/216, kurulum işlemini basitleştirir ve eski silindir onarımı ve gıda doldurma ekipmanlarının hızlı bir şekilde değiştirilmesi ihtiyaçlarına uyum sağlar.
Çift Orta İzolasyon: RCK144/145, karmaşık çalışma koşullarına uygun, aynı zamanda yağ/su veya gaz/sıvı karışık ortamı kapatabilen orijinal bir çift dudak yapısına sahiptir.
Kısa İnme Optimizasyonu: RCK103/143, kısa inişli hidrolik silindirlerde sızıntı riskini önlemek için O-ring ön yüklemeden gömme stabilitesini arttırır.
3. Çekirdek teknoloji avantajları:
Malzeme Bilimi: Poliüretan Dudak (RCK205) Yağ Depolama Tasarımı, yağlama içermeyen pnömatiklerin ömrünü uzatır ve tetrafloroetilen (RCK108) hem aşınma direncini hem de kimyasal direnci dikkate alır.
Yapısal İnovasyon: Arka arkaya kılavuz halkaları (RCK101), Destek halkası anti-bükülme (RCK120) ve diğer tasarımlar, contaların titreşim ve eksantrik yükler altında dayanıklılığını sağlar.
Madencilik makineleri, enjeksiyon kalıplama ekipmanları ve tıbbi cihazlar gibi 20'den fazla endüstri için "mühür kılavuzu aşamalı" entegre çözümler sunmayı, maliyeti ve performansı standart modüller ve özelleştirilmiş hizmetlerle dengeleme, müşterilerin bakım maliyetlerini azaltmasına ve ekipman güvenilirliğini artırmasına yardımcı olmayı taahhüt ediyoruz.
Ürün özellikleri ve uygulamaları:
Piston conta dönüş contaları hidrolik silindirler ve silindirler, standart hidrolik silindirler ve yürüme hidrolik makineleri için uygundur. Ana uygulamalar inşaat makineleri, tarım makineleri, vinçler ve standart silindirleri içerir.
Kimya endüstrisinde kullanıldığında, genellikle hızlı silindirler ve konumlandırma makineleri için kullanılır. Ayrıca gıda endüstrisinde, ilaç endüstrisinde ve akümülatörlerde de kullanılabilir.
Avantajlar
Piston conta dönüş contaları, iyi dinamik ve statik sızdırmazlık performansı, ek kılavuz halkalara, düşük sürtünme, yüksek aşınma fenomeni, yüksek aşınma direnci, iyi termal iletkenlik, geniş uygulanabilir sıcaklık aralığı ve güçlü yağ geri dönüş yeteneğine ihtiyaç duyulmaz.

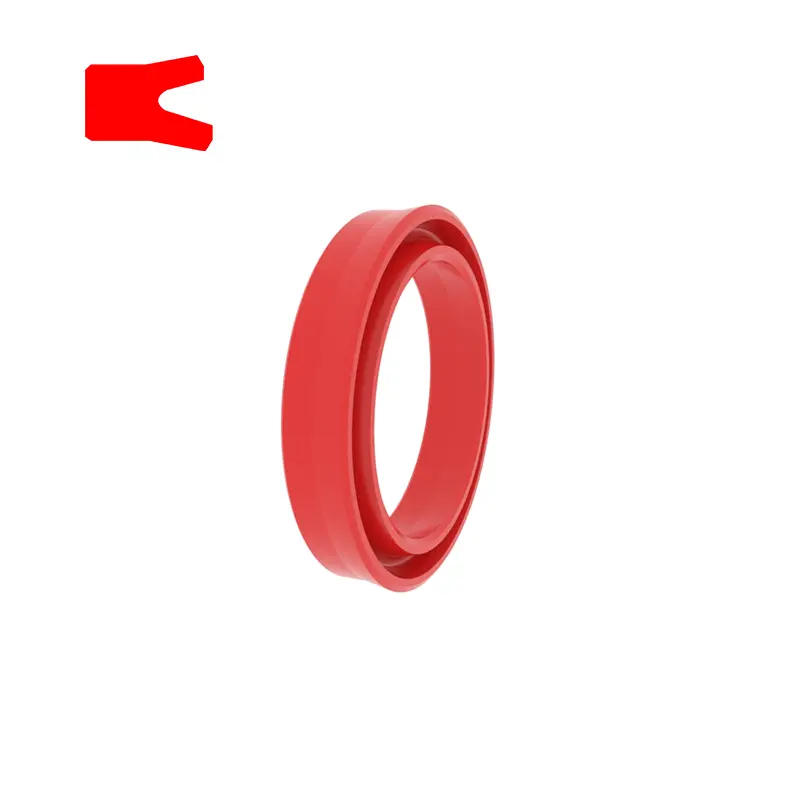

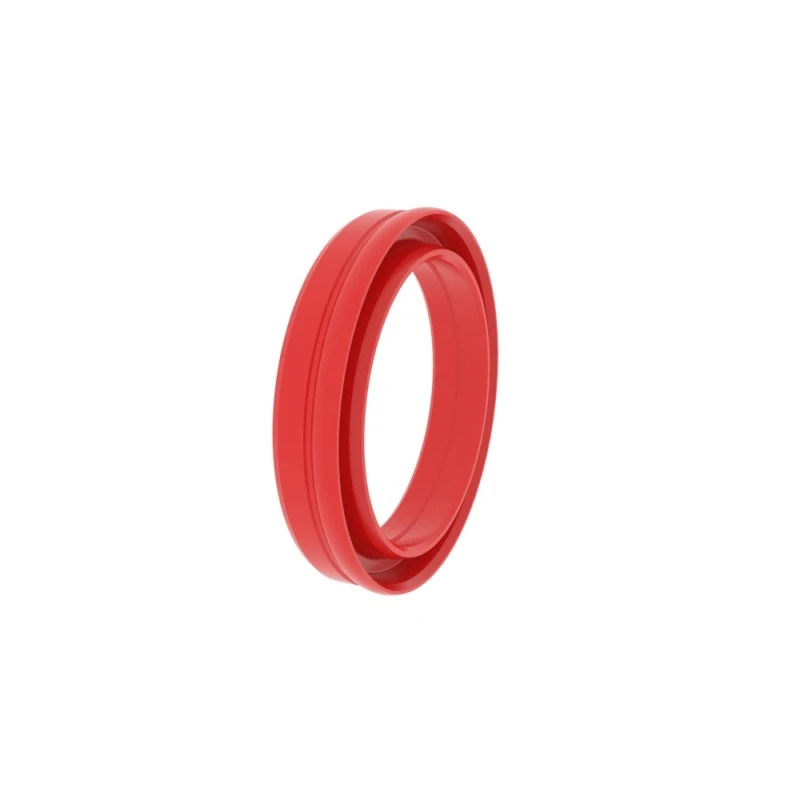

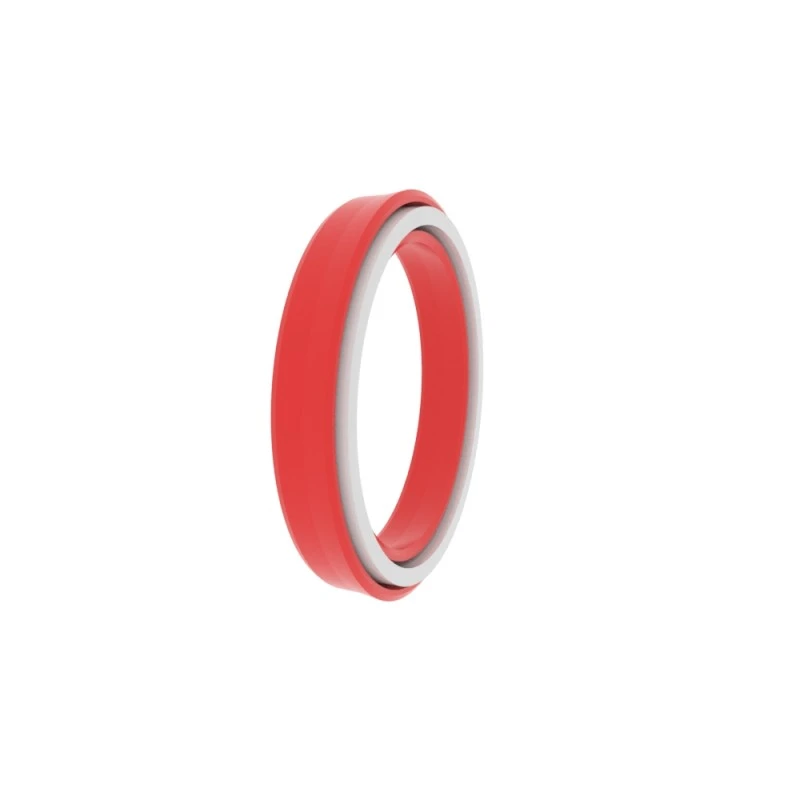

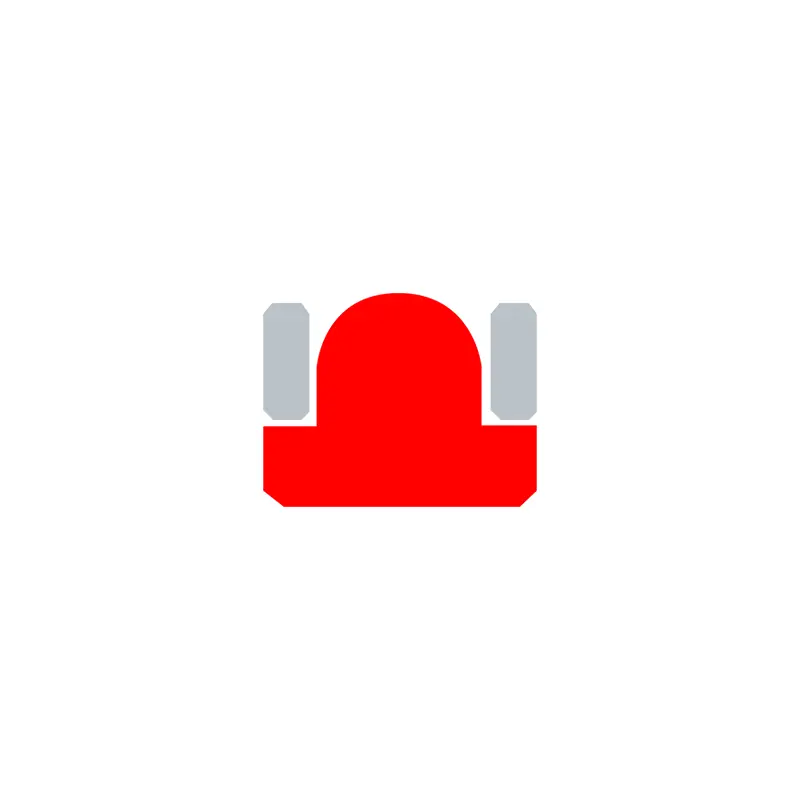

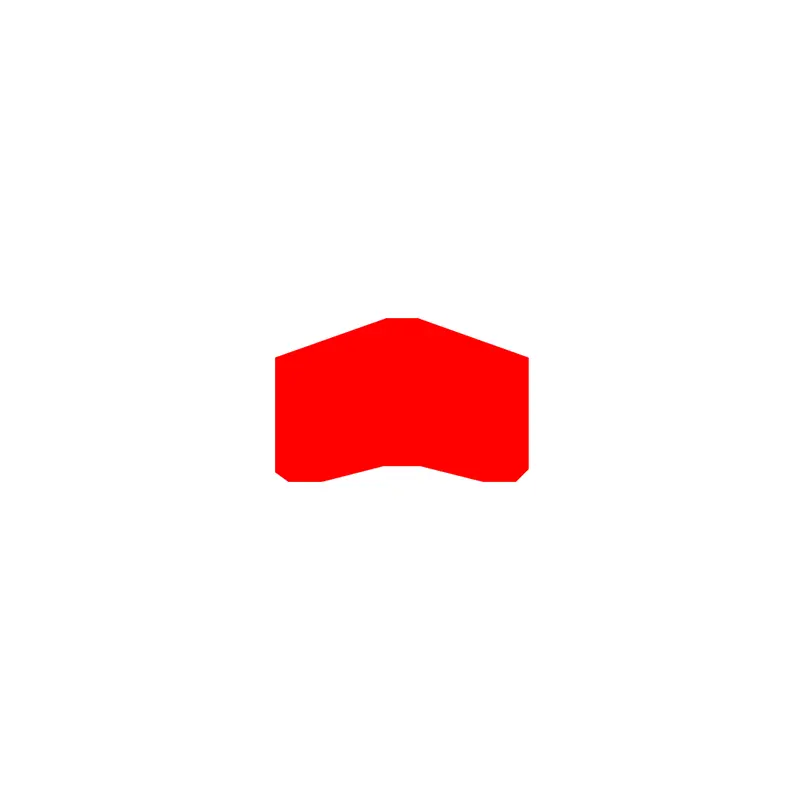

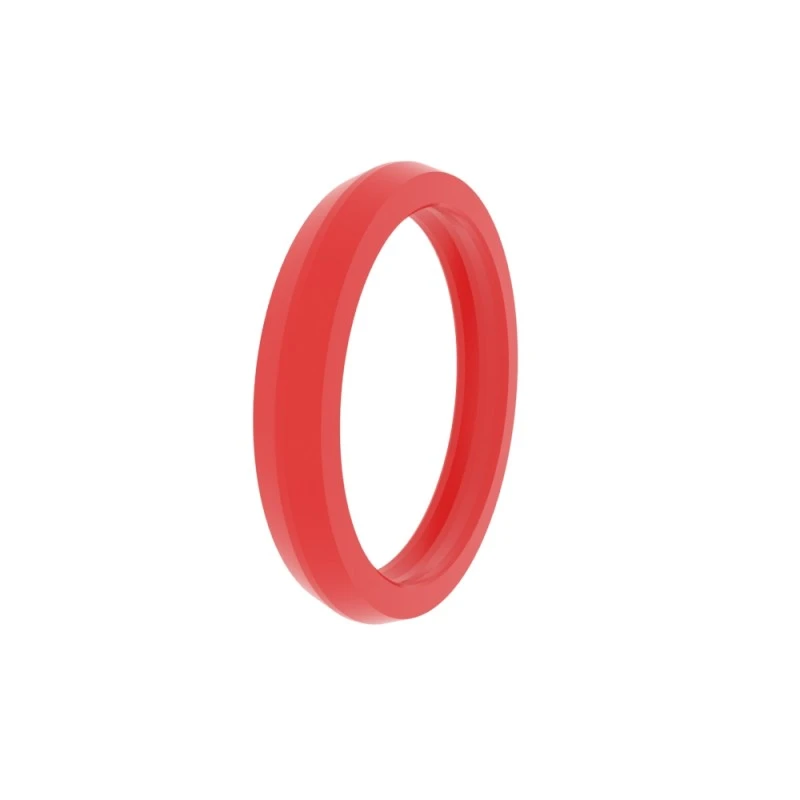

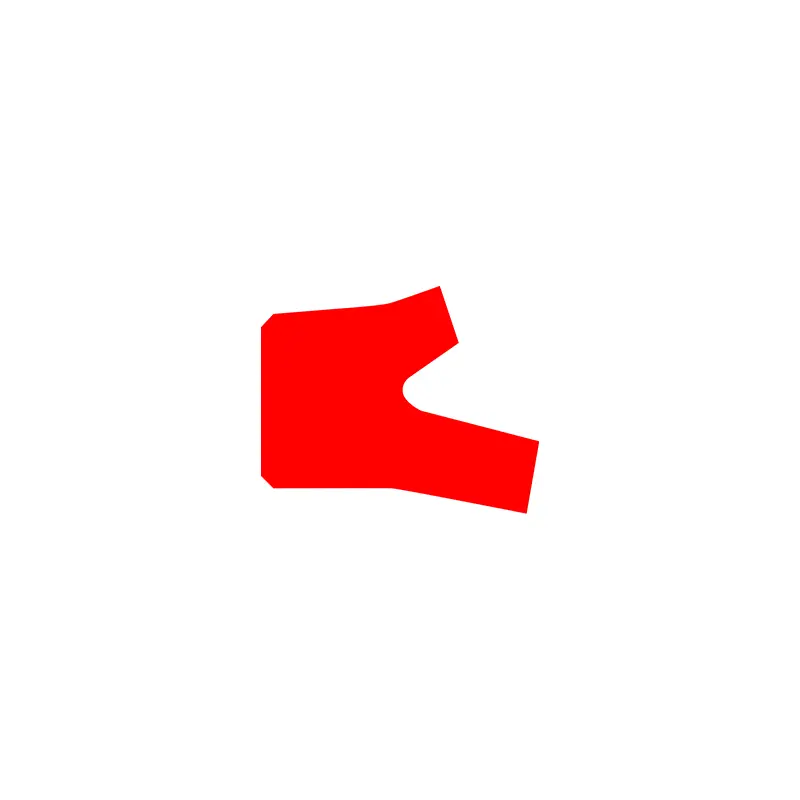

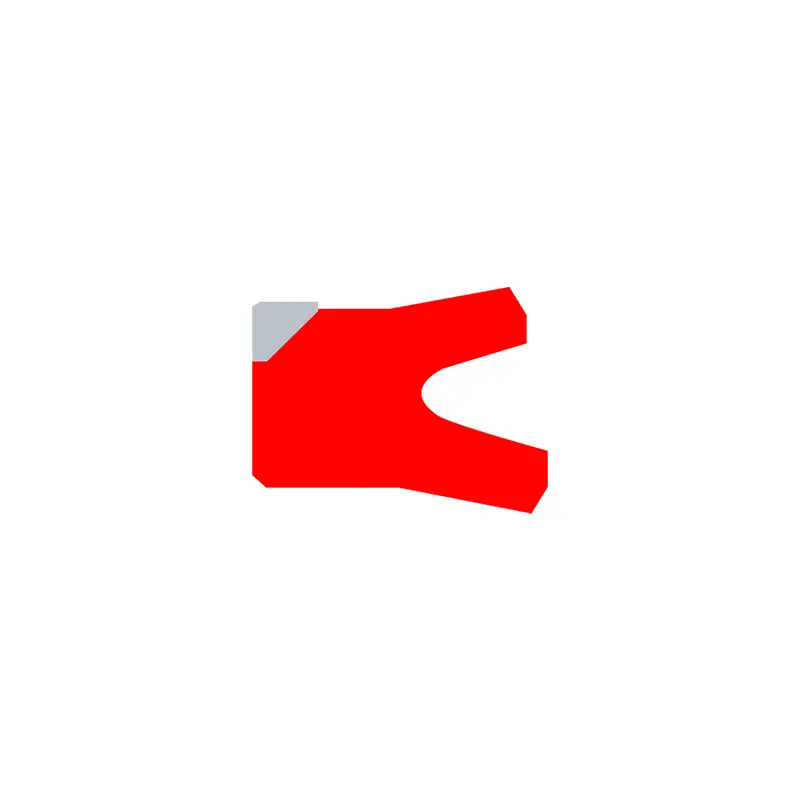

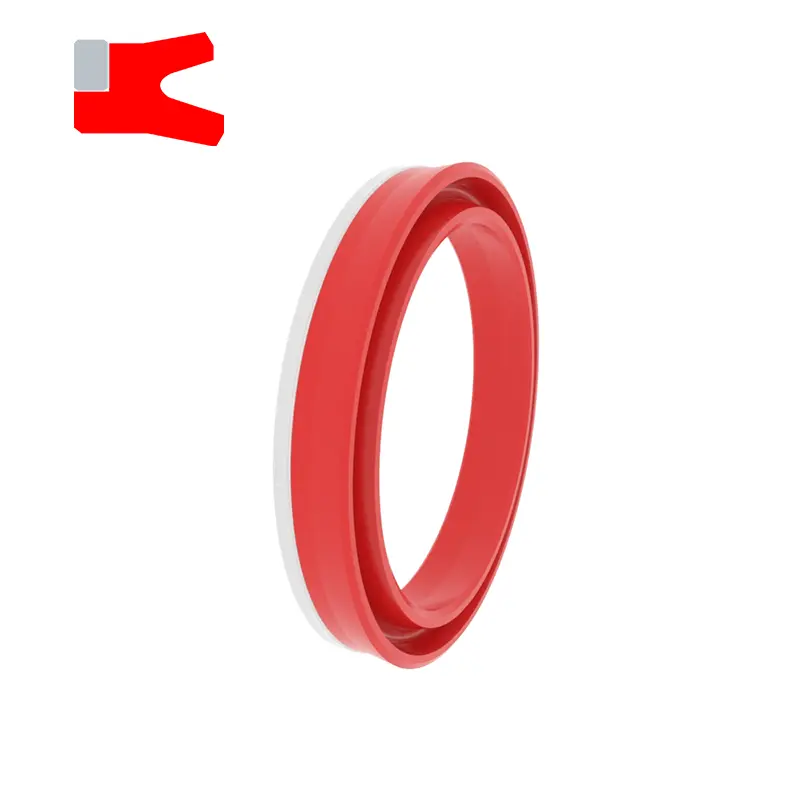

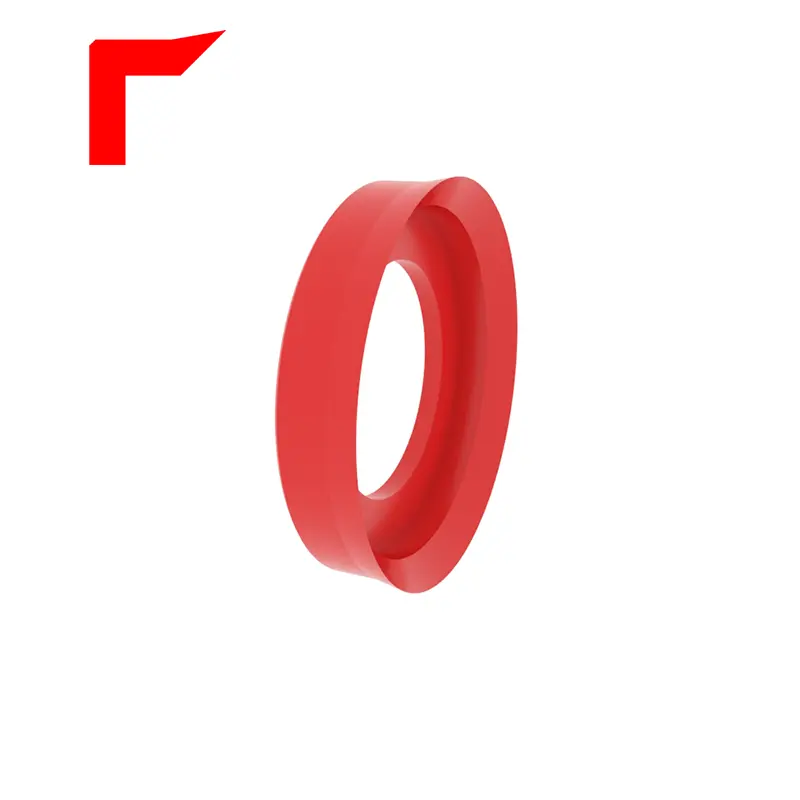

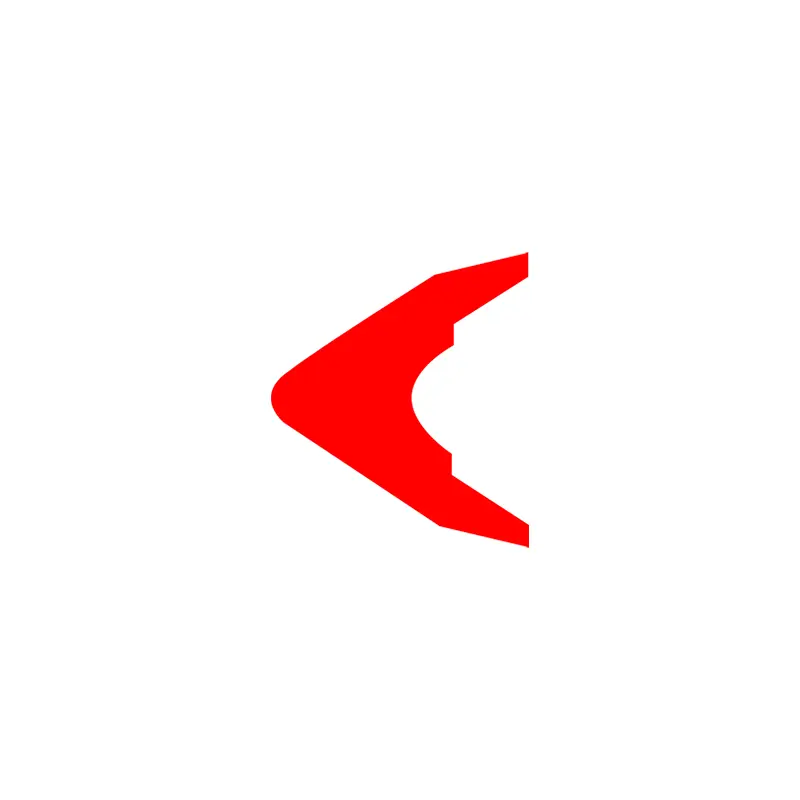

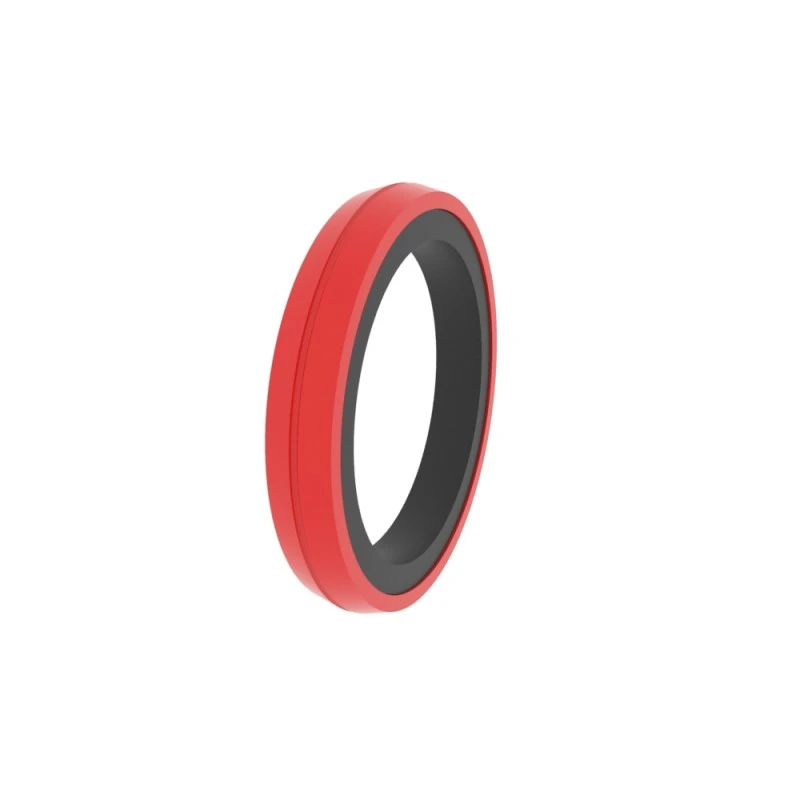

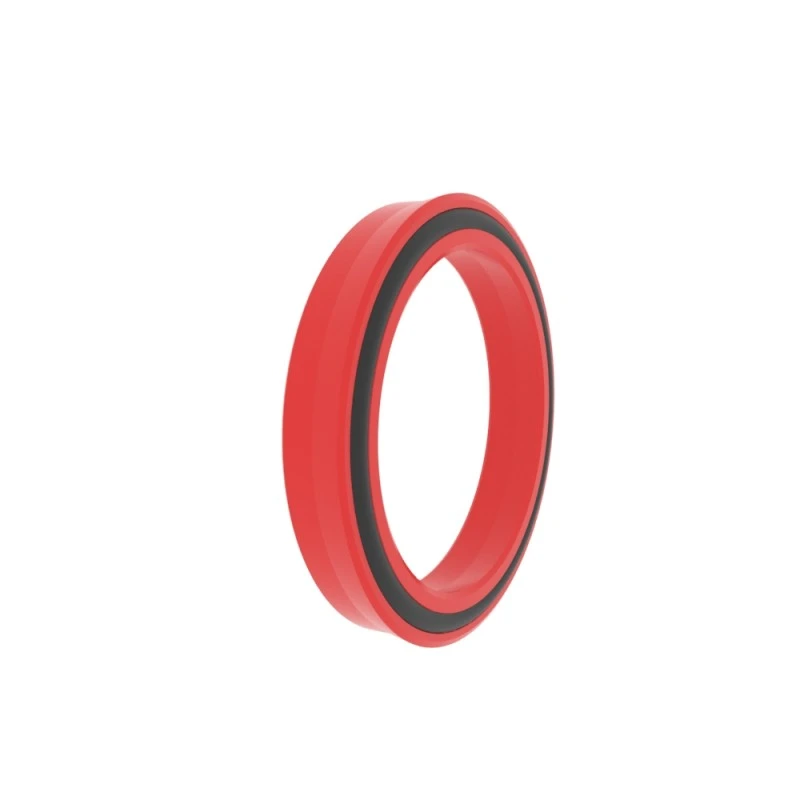

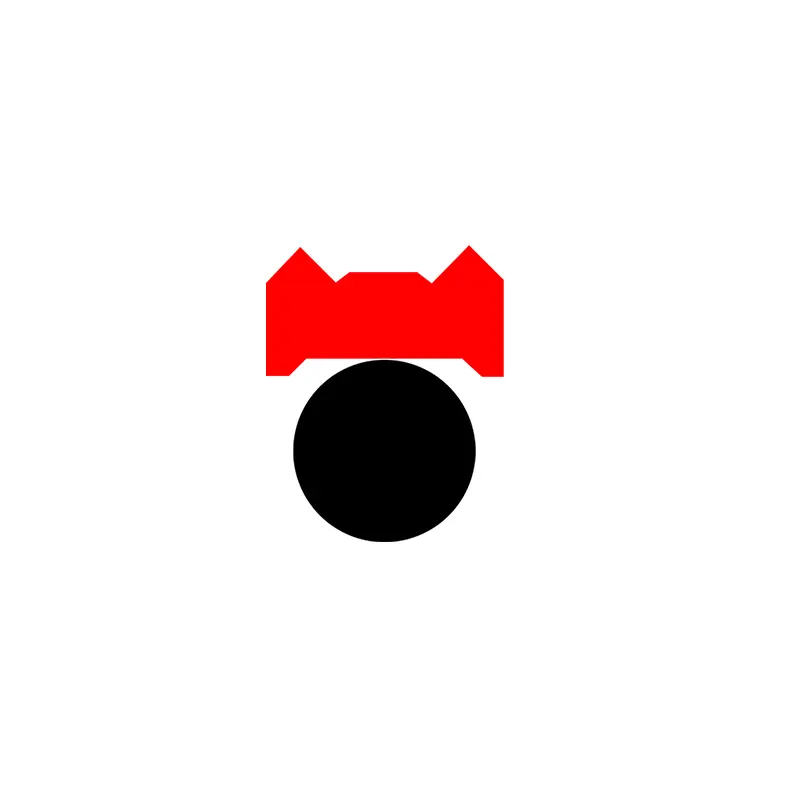

RCK101

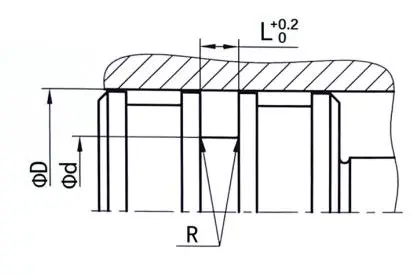

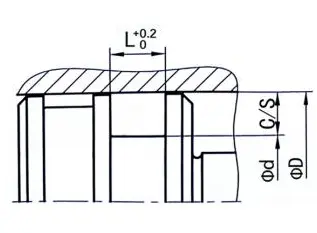

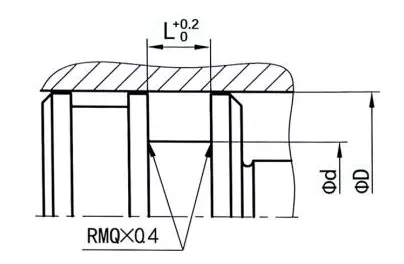

Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
|
Yüzey kaplaması |
R Tmax (μm) |
RA (μm) |
|
Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Oluk tabanı Oluk tarafı |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profil Destek Uzunluk Oranı |
%50-%95 |
|
|
Tolerans |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Sipariş örneği
Model: RCK101
Groove Boyutu: 100x84x10
Malzeme: RC-PU-H

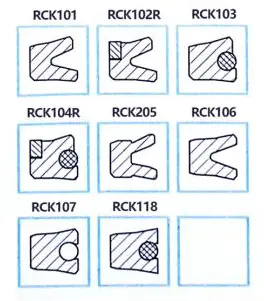

Mühür Tipi: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Ana Uygulama: Hidrolik ve pnömatik silindirler için uygun
Avantajları: Yuvaya gömüldüğünde, mükemmel dinamik ve statik sızdırmazlık performansına sahip olduğunda, geniş bir sıcaklık aralığına uygulanır ve dinamik koşullar altında güçlü artık yağ geri dönüş kabiliyetine sahiptir.
Malzeme: Poliüretan, Kauçuk
|

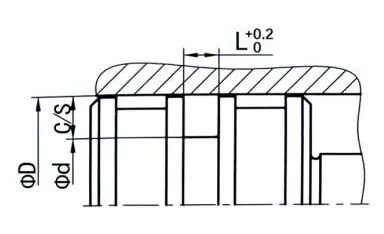

SEAL GROOVE Örnekleri |
Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) |
||||||||
|
|
|
ΦD |
ΦD |
L |
C/S |
Maksimum ekstrüzyon boşluğu |
|||
|
100Bar |
250Bar |
400bar |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

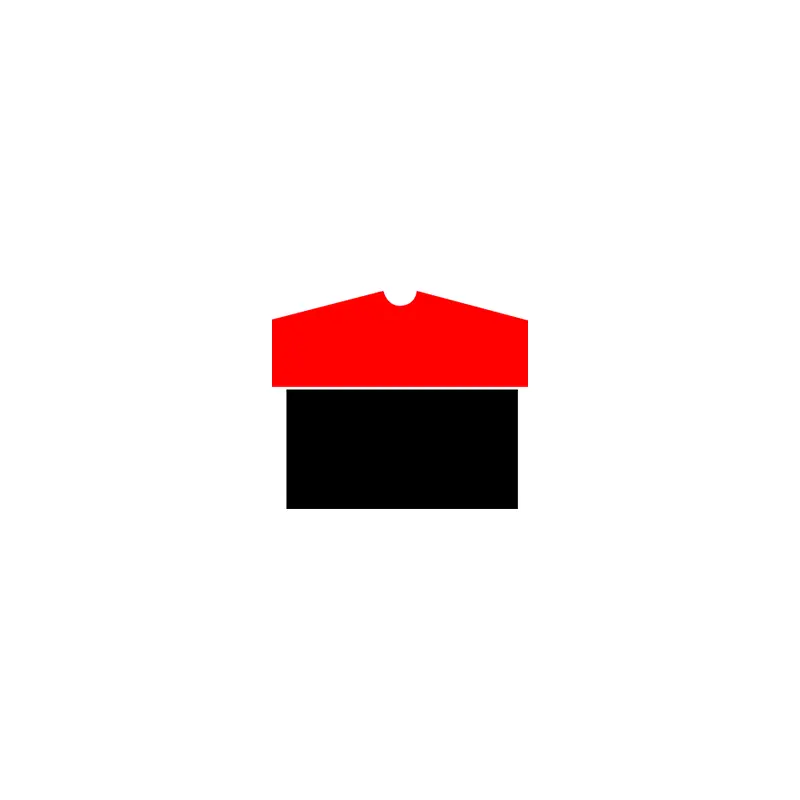

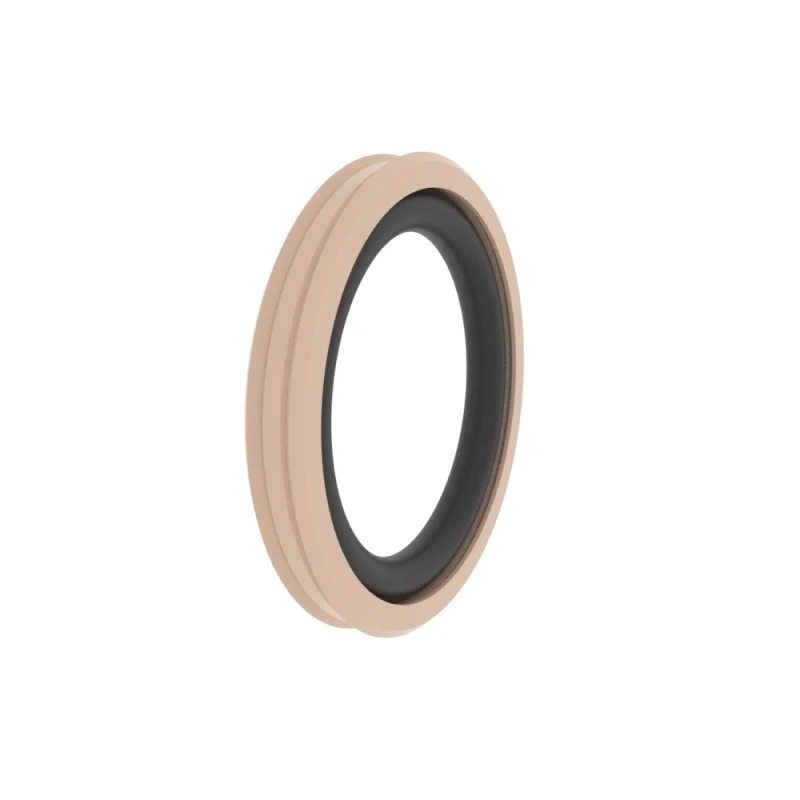

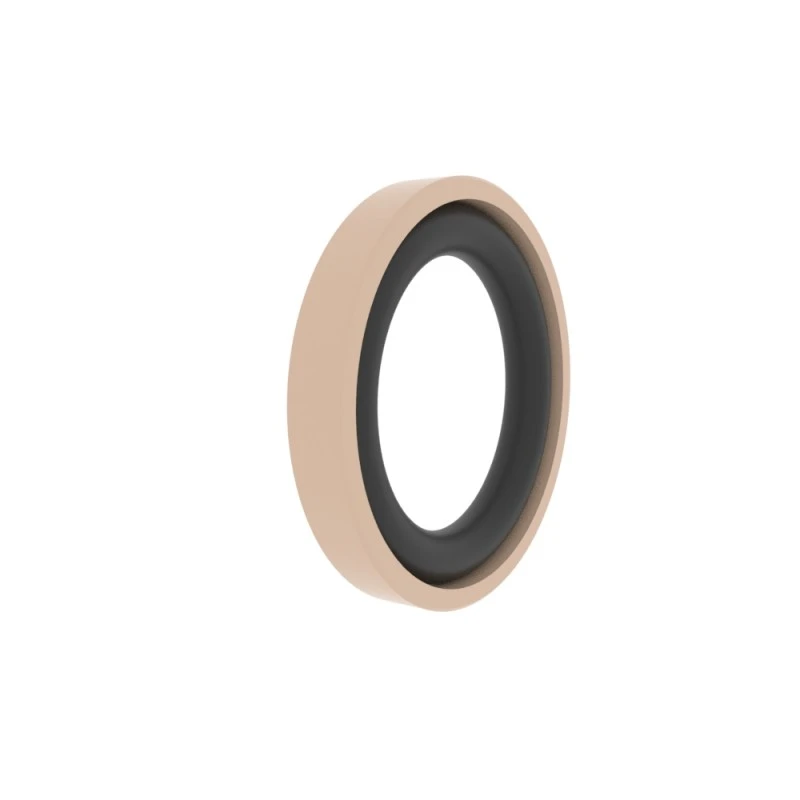

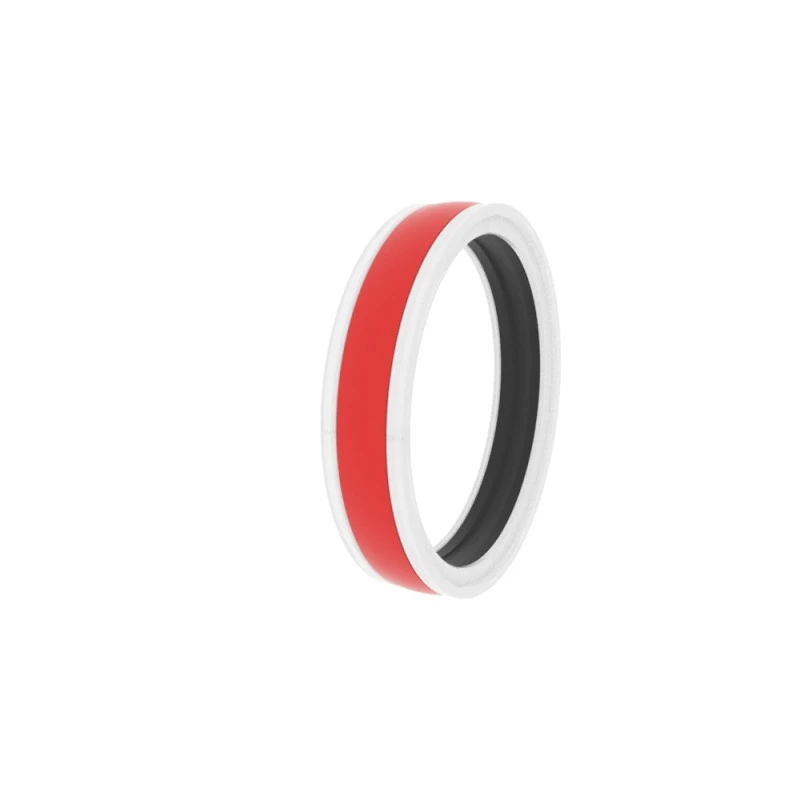

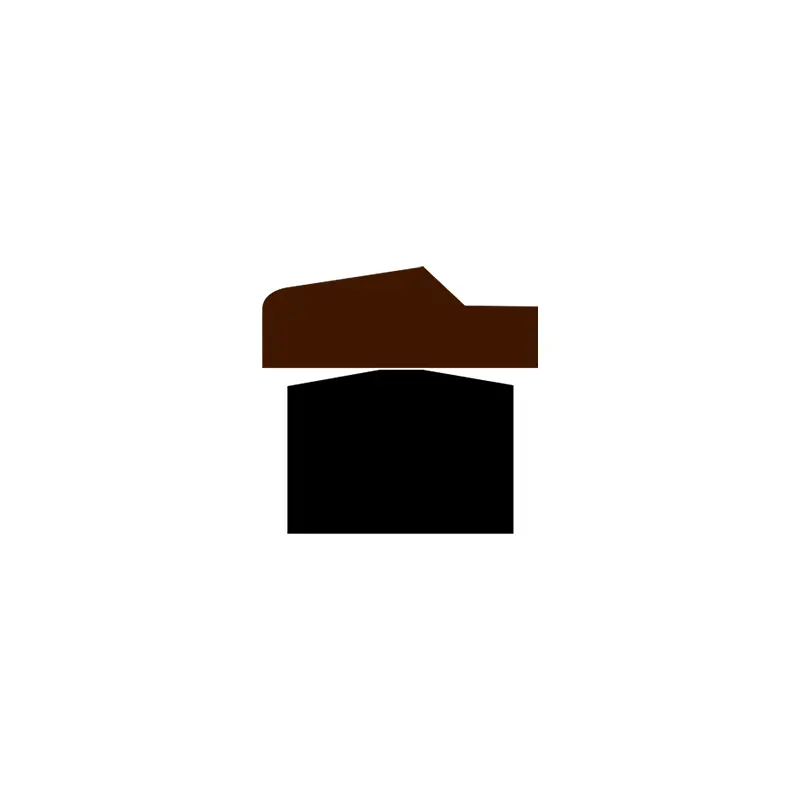

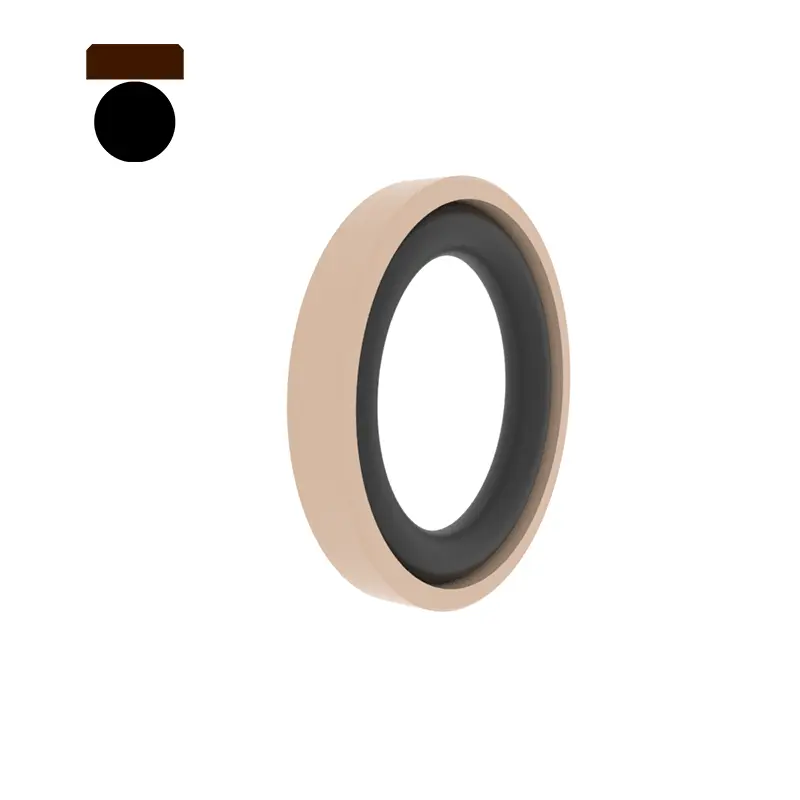

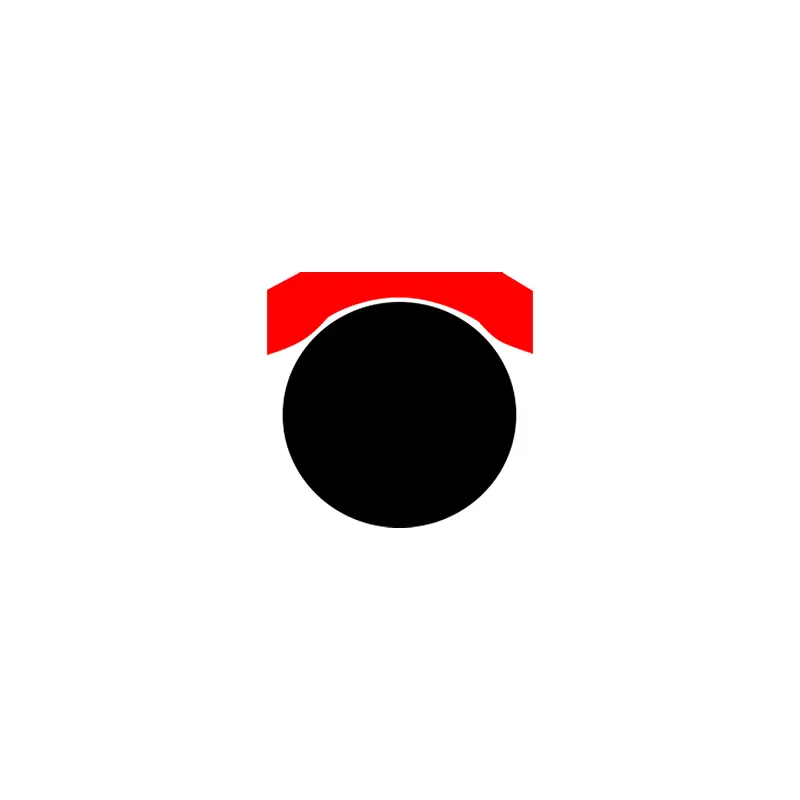

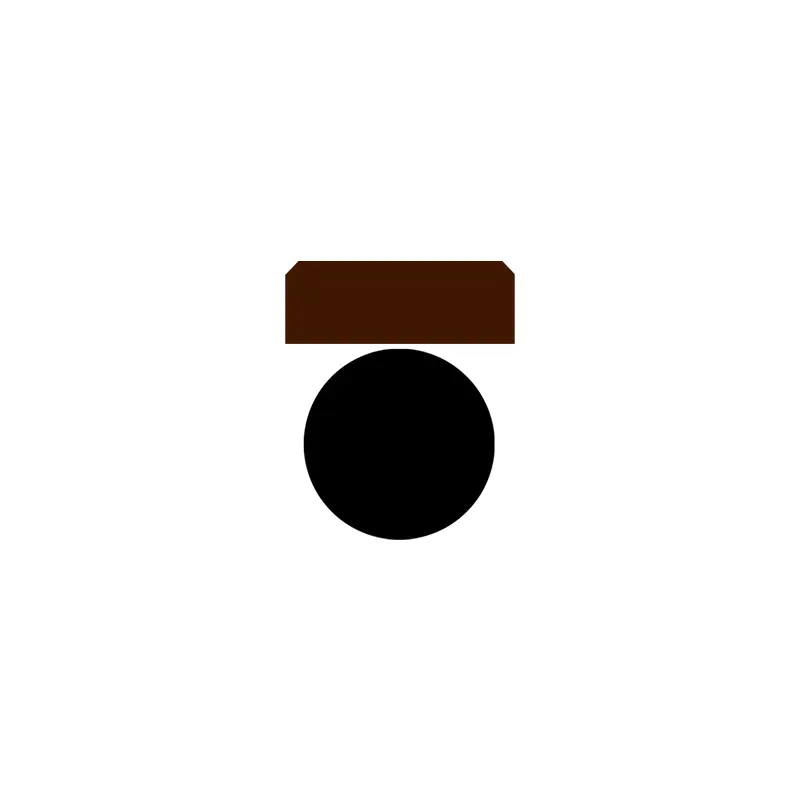

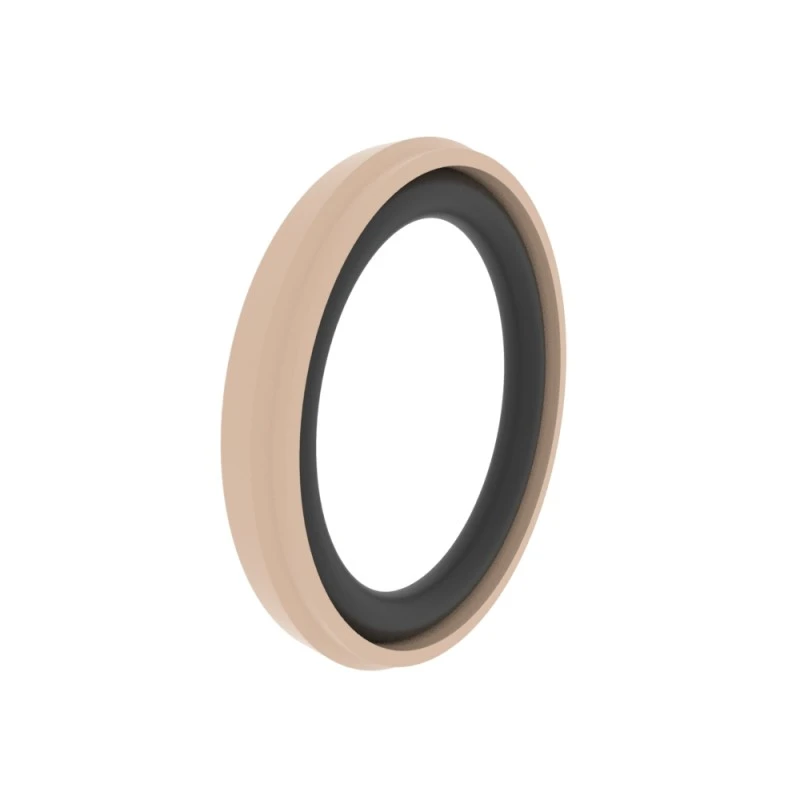

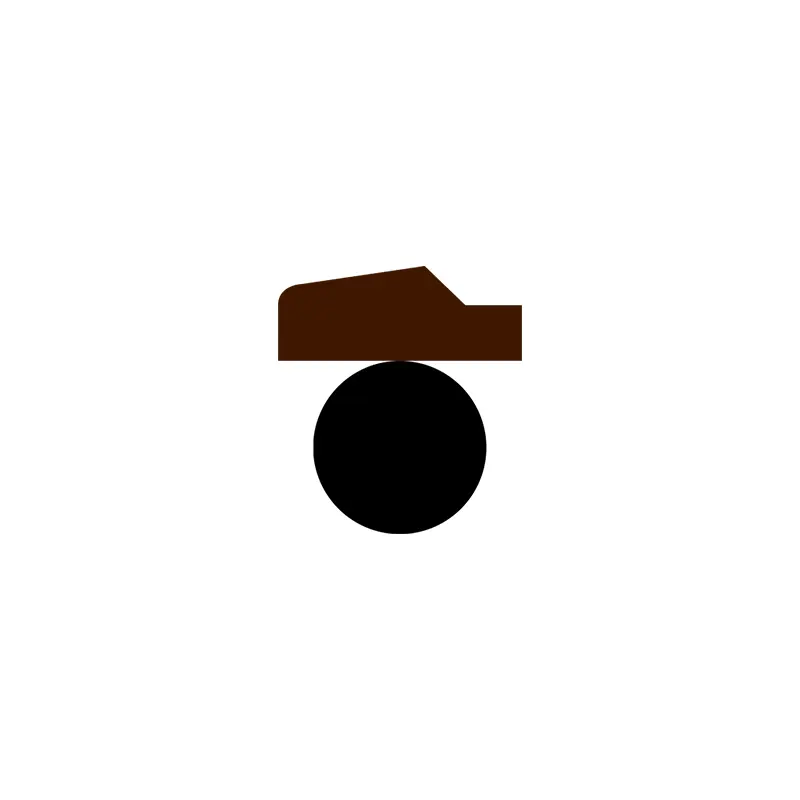

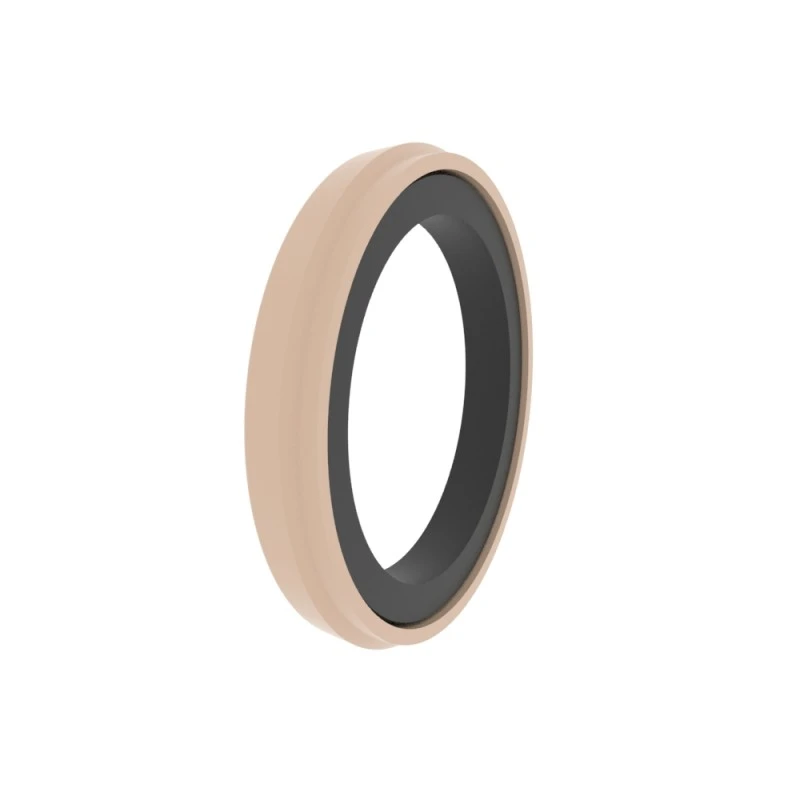

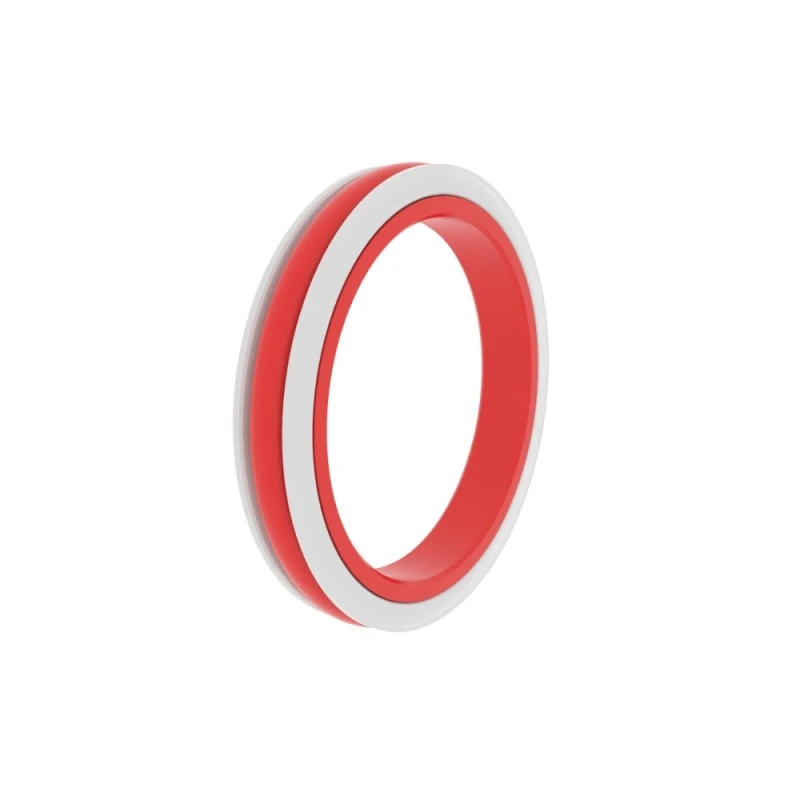

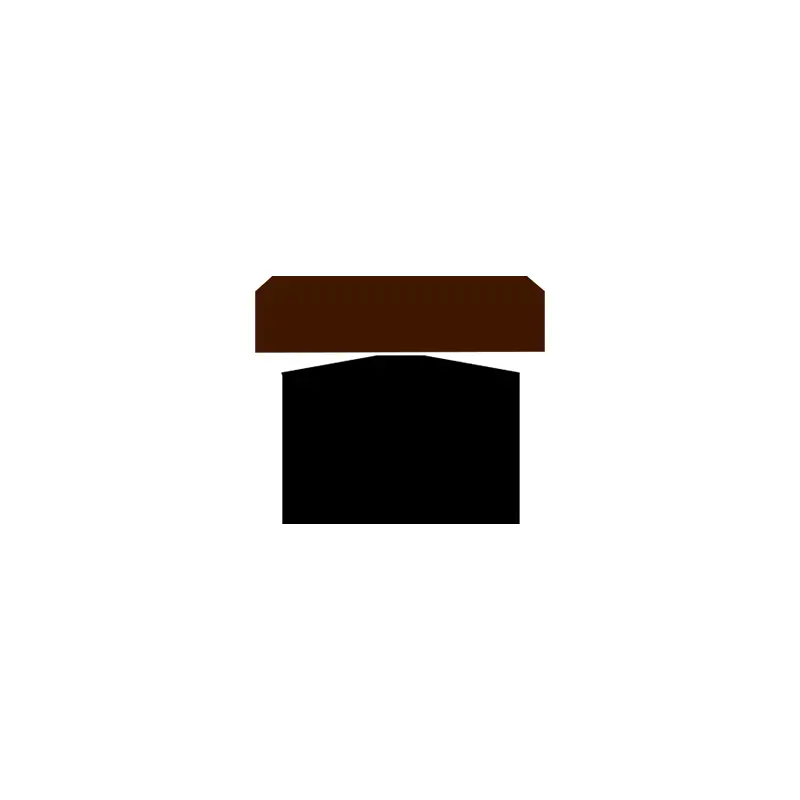

RCK108
Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
|
Yüzey kaplaması |
R Tmax (μm) |
RA (μm) |
|
Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Oluk tabanı Oluk tarafı |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profil Destek Uzunluk Oranı |
%50-%95 |
|
|
Tolerans |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Sipariş örneği
Model: RCK108
Groove Boyutu: 100x84.5x6.3
Malzeme: PTFE3+NBR
Mühür Tipi: RCK108, RCK125, RCK140, RCK238, RCK138
Ana Uygulama: Standart Hidrolik Silindirler ve Mobil Hidrolik Makineler
Avantajları: Düşük sürtünme, hidrolik sürünme, yüksek aşınma direnci, iyi ekstrüzyon karşıtı performansı, iyi termal iletkenlik, kararlı gömme oluğu, geniş sıcaklık aralığı.
Malzeme: tetrafloroetilen + nitril kauçuk veya flor kauçuk, ultra yüksek sertlik poliüretan + nitril kauçuk
|
SEAL GROOVE Örnekleri |
Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) |
||||||||
|
|
|
ΦD |
ΦD |
L |
C/S |
Maksimum ekstrüzyon boşluğu |
|||
|
100Bar |
250Bar |
400bar |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-155.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-244.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

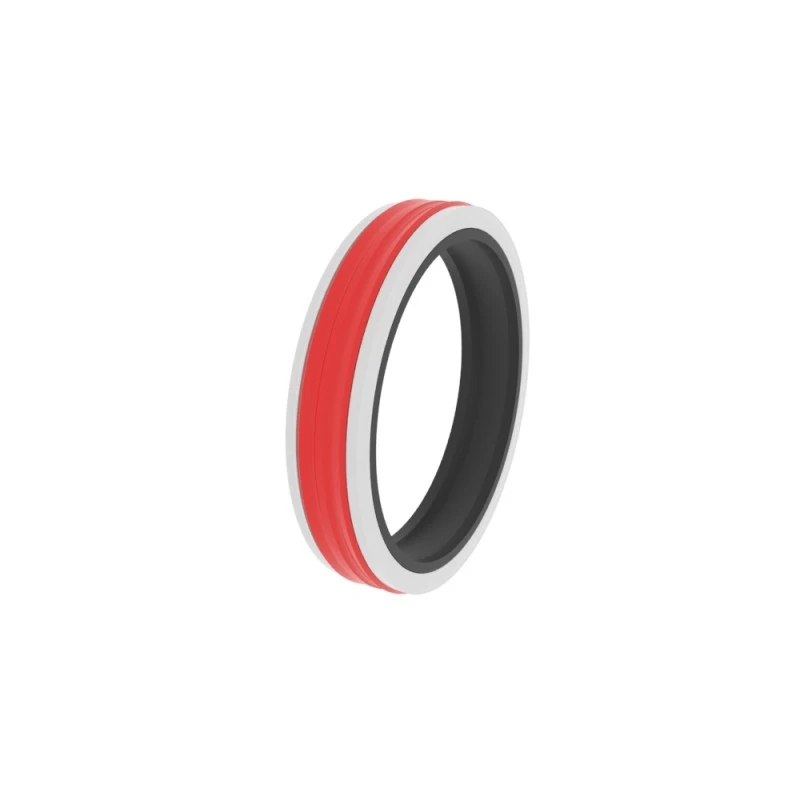

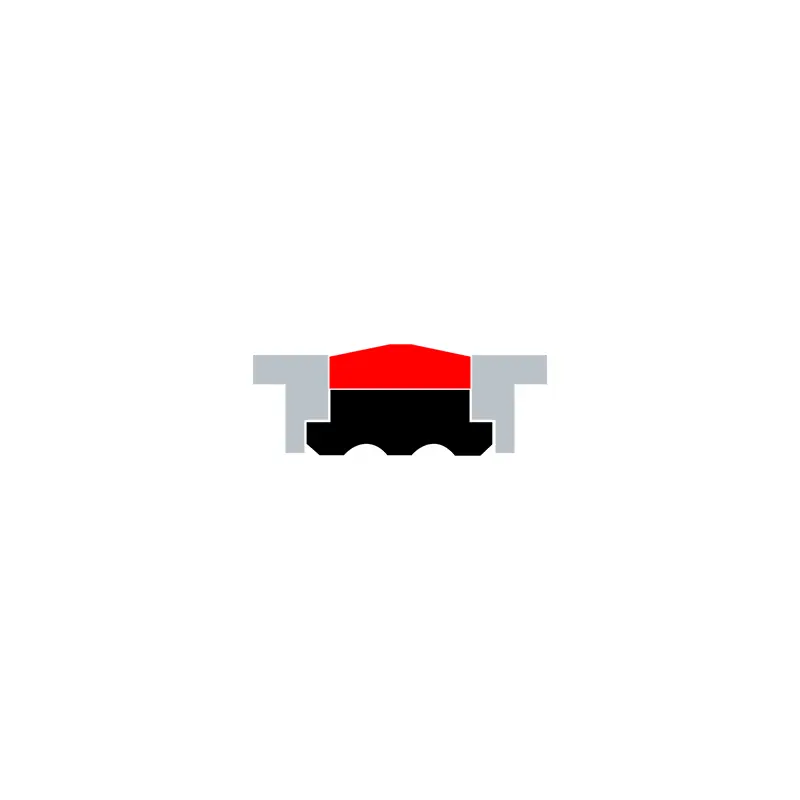

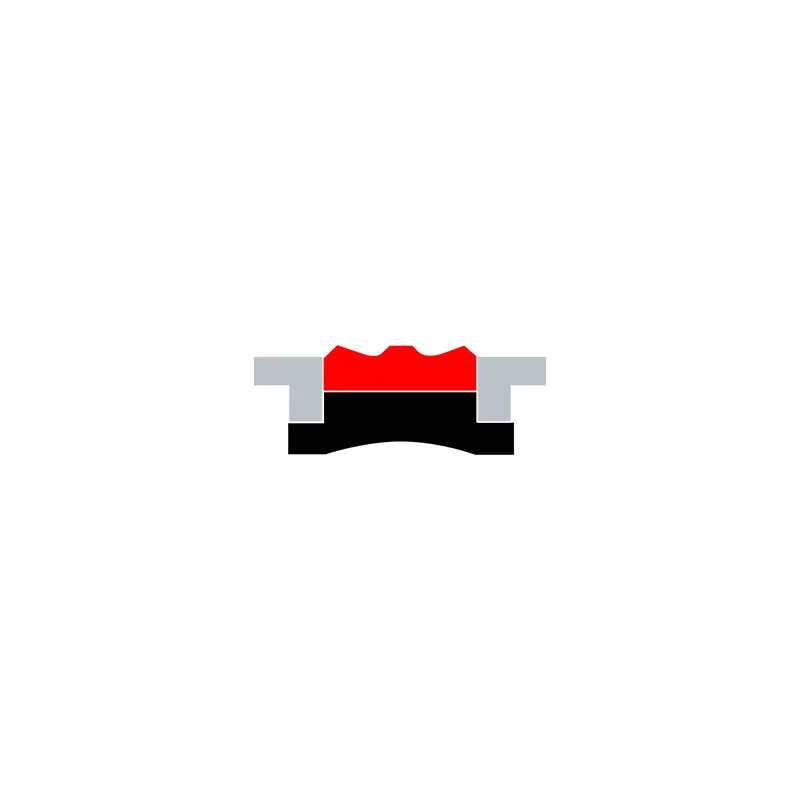

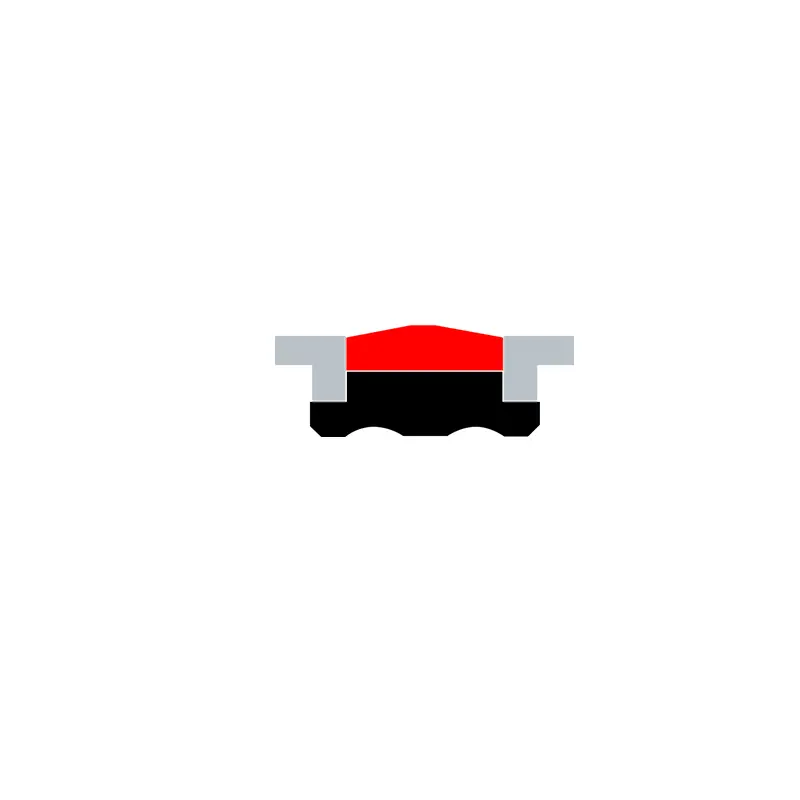

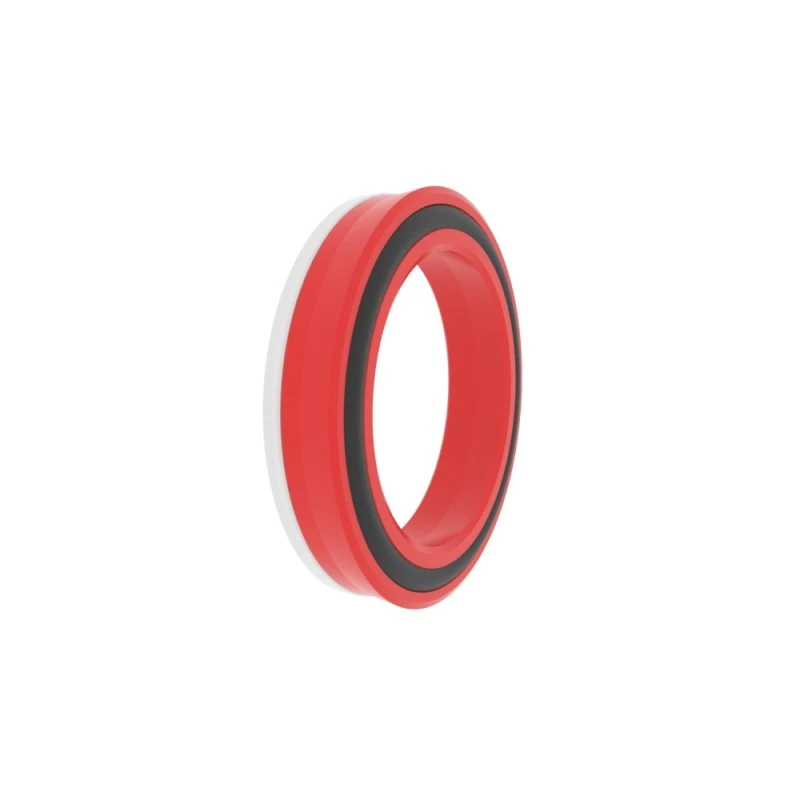

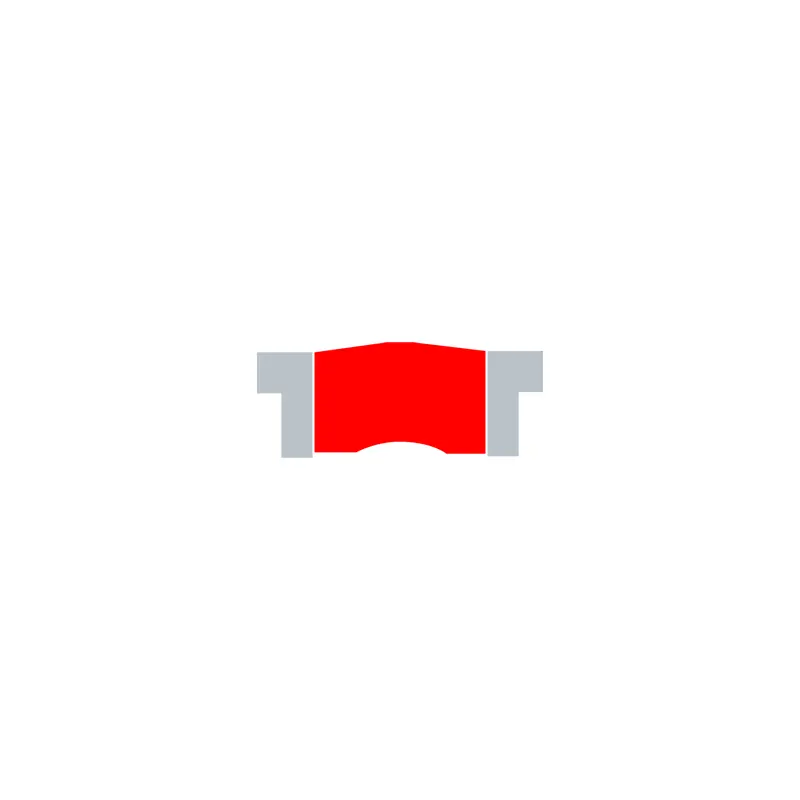

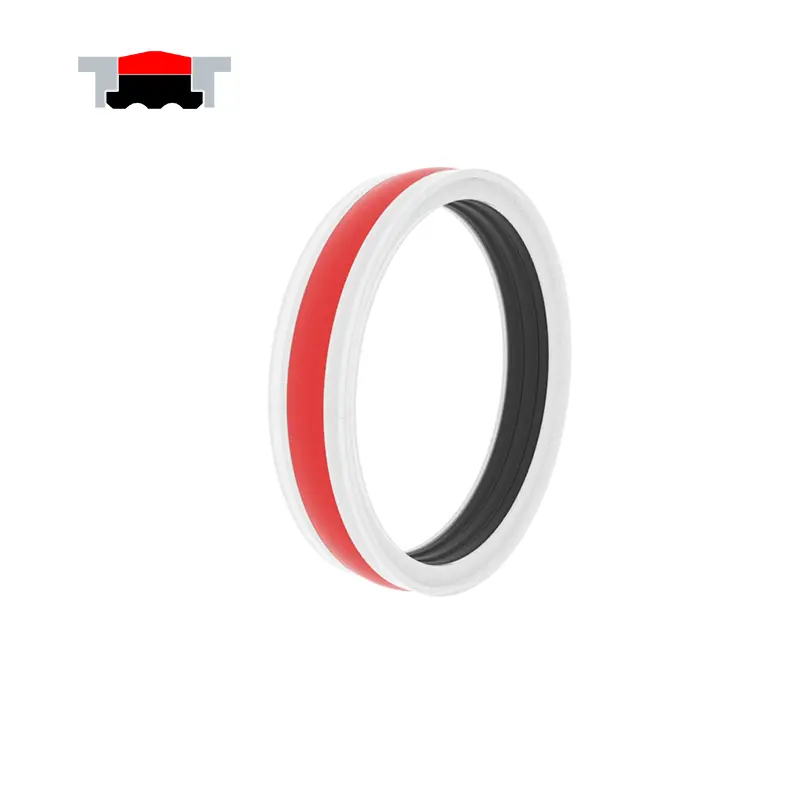

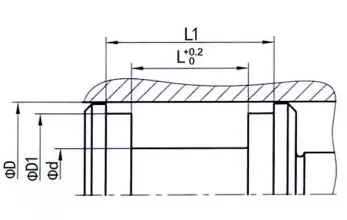

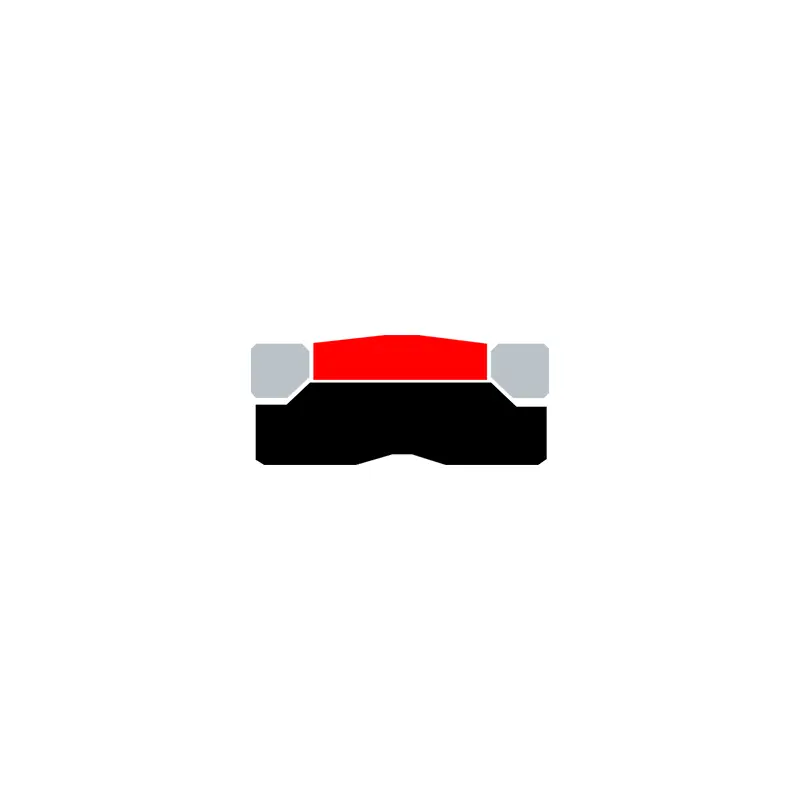

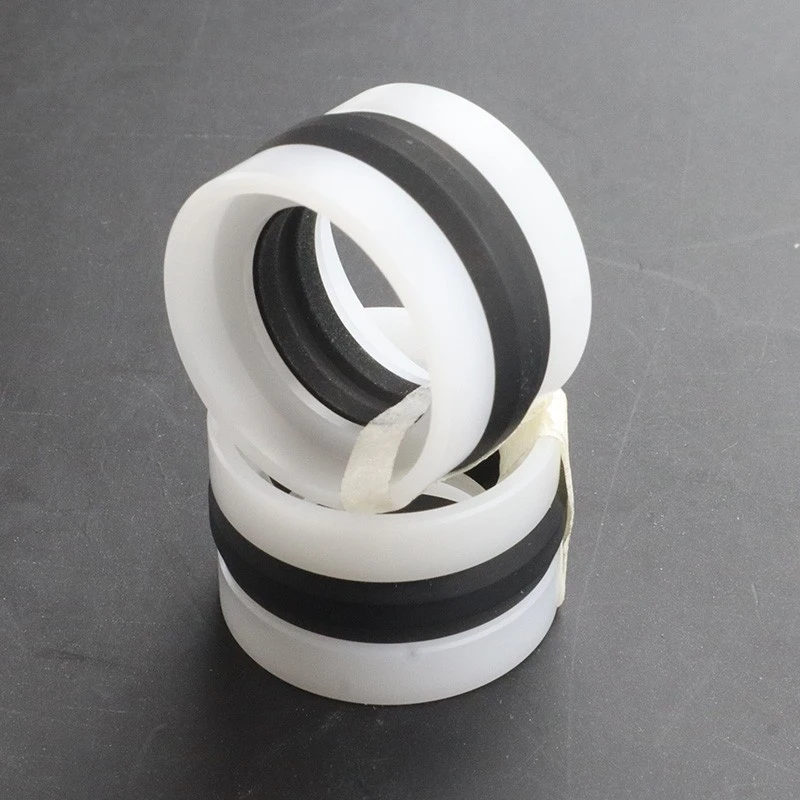

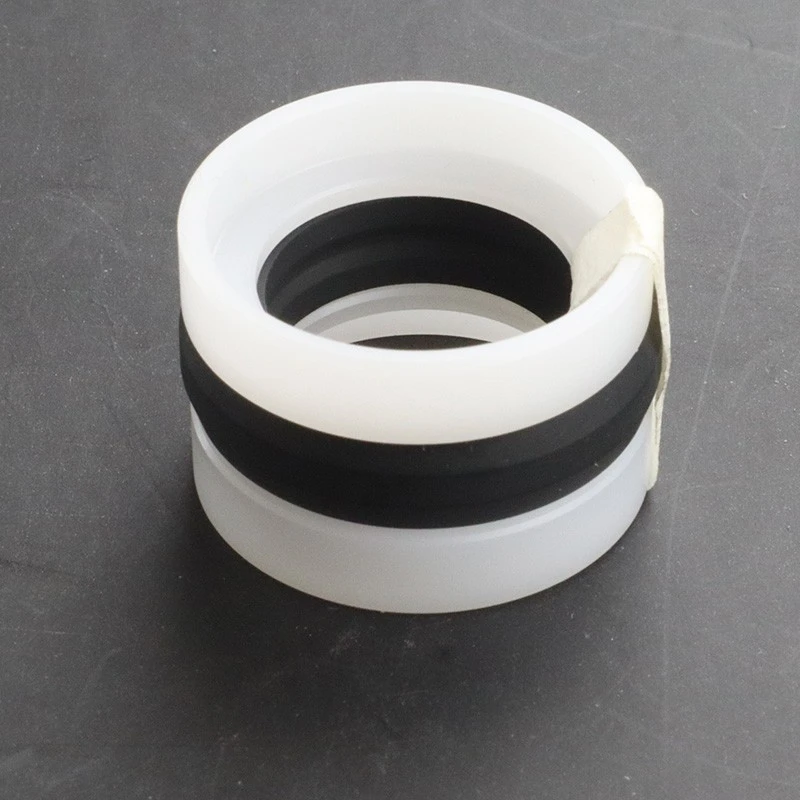

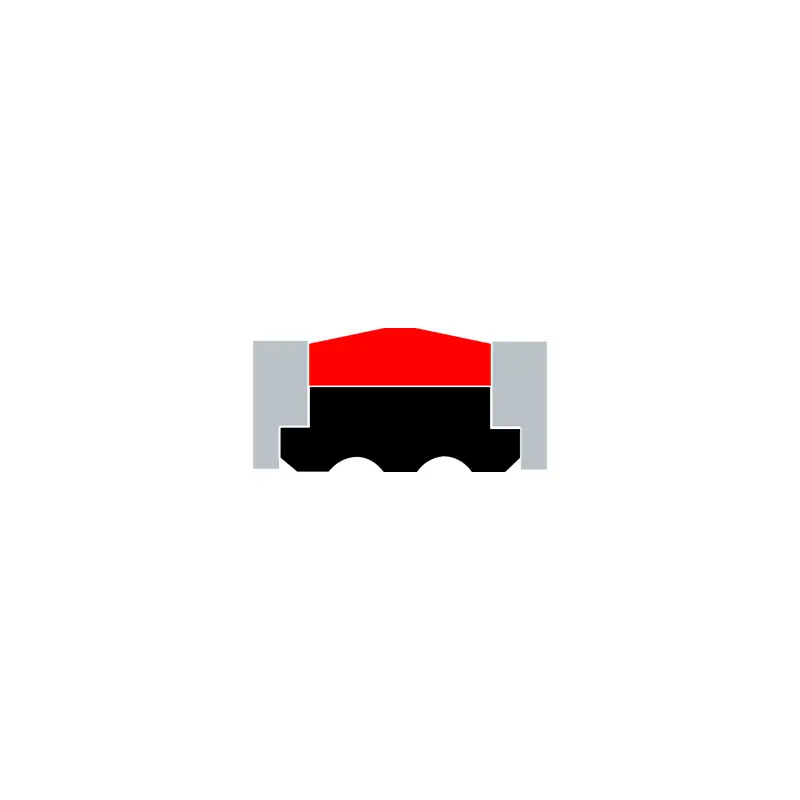

RCK109N
Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
ΦD1 ...... iç çap
L ...... oluk genişliği
L1 ...... oluk genişliği
|
Yüzey kaplaması |
R Tmax (μm) |
RA (μm) |
|
Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Oluk tabanı Oluk tarafı |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profil Destek Uzunluk Oranı |
%50-%95 |
|
|
Tolerans |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Sipariş örneği
Model: RCK109N
Groove Boyutu: 100x80x95x25/36
Malzeme: RC-PU-H+NBR+POM
SEAL TİPİ: RCK109, RCK117
Ana Uygulama: İnşaat Makineleri, Tarım Makineleri, Vinçler, Standart Silindirler
Avantajları: Mükemmel statik ve dinamik sızdırmazlık, ek kılavuz halkalara gerek yok, anti-ekstrüzyon, anti-bozulma yapısı, hızlı basınç değişiklikleri olan çalışma koşullarına uygun.
Malzeme: Poliüretan, kauçuk, poliüretan, tetrafloroetilen
|
SEAL GROOVE Örnekleri |
Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) |
||||||
|
|
|
ΦD |
ΦD |
FD1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||

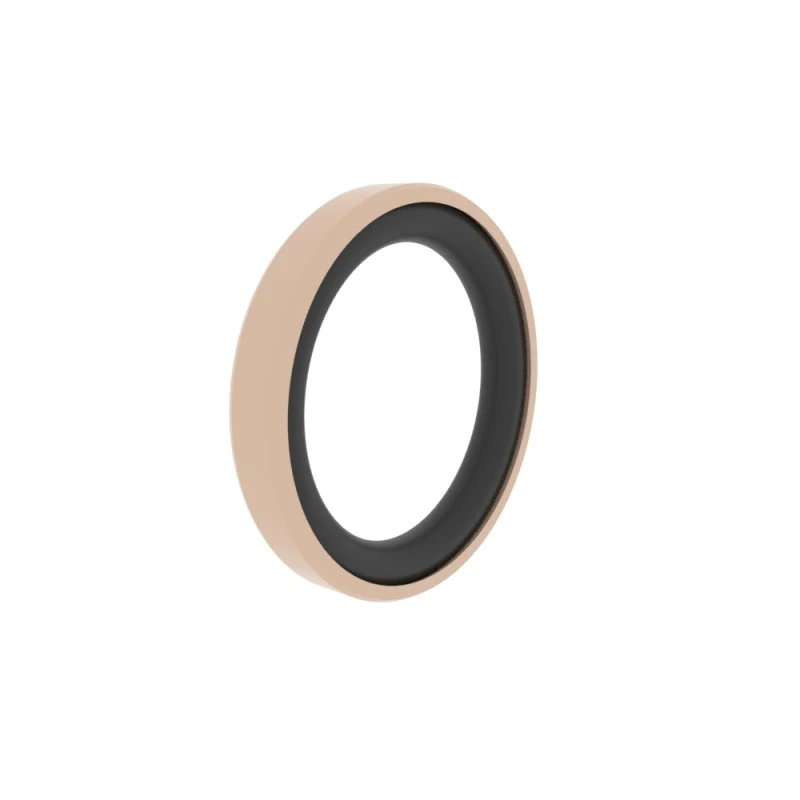

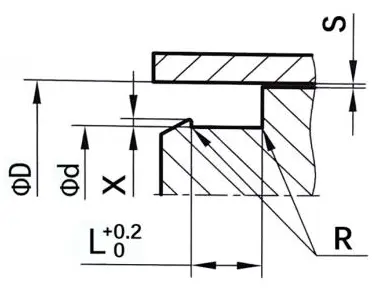

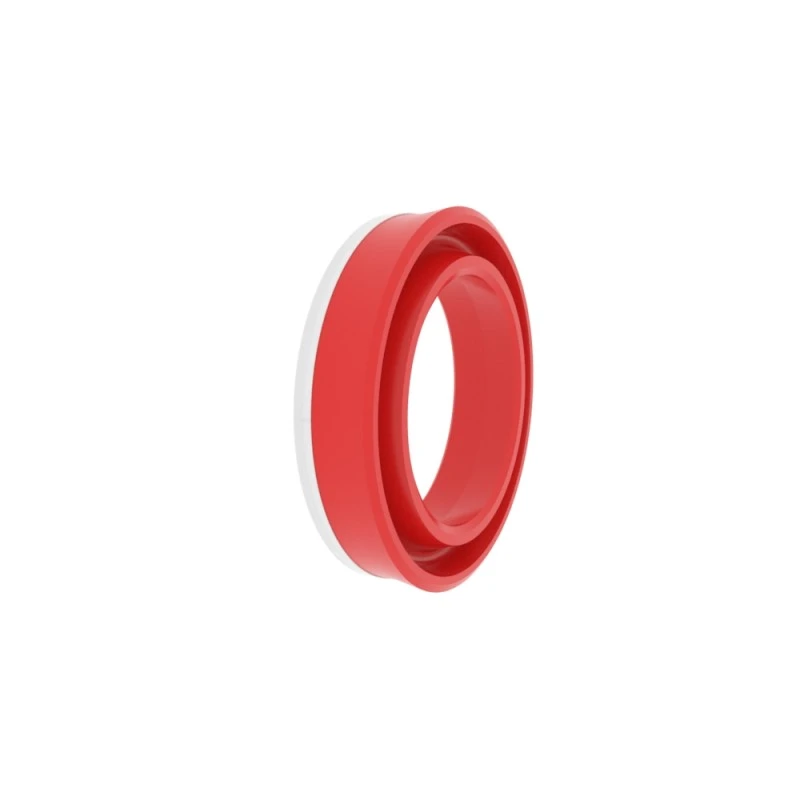

RCK119
Sipariş boyutu
Φd ...... dış çap
Φd ...... iç çap
L ...... oluk genişliği
|
Yüzey kaplaması |
R Tmax (μm) |
RA (μm) |
|
Kayar yüzey eşleşen kauçuk/poliüretan contalar Kayar yüzey eşleşen PTFE contaları |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Oluk tabanı Oluk tarafı |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profil Destek Uzunluk Oranı |
%50-%95 |
|
|
Tolerans |
|
|
ΦD |
H10 |
|
ΦD |
H9 |
Sipariş örneği
Model: RCK119
Groove Boyutu: 100x90.6x7.1
Malzeme: PTFE4 + V
SEAL TİPİ: RCK119
Ana uygulama: Kimya endüstrisi, hızlı silindirler ve konumlandırma makineleri, gıda endüstrisi, ilaç endüstrisi, akümülatörler.
Avantajları: Yüksek sıcaklıklara ve çeşitli kimyasal ortamlara dirençli, düşük sürtünme katsayısı, sürünme yok, iyi kuru sürtünme özellikleri, düşük statik ve dinamik sürtünme değerleri.
Malzeme: PTFE+Yaprak Yayı
|

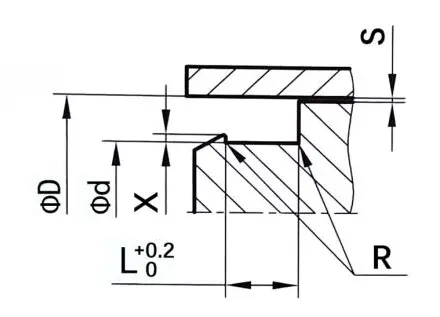

SEAL GROOVE Örnekleri |
Aşağıdakiler standart oluk boyutlarıdır (boyut aralığı içindeki herhangi bir boyuttaki toz contaları üretilebilir) |
|||||||||
|
|
|
ΦD |
ΦD |
L |
R |
X |
Maksimum ekstrüzyon boşluğu s |
|||
|
100Bar |
250Bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-109.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
