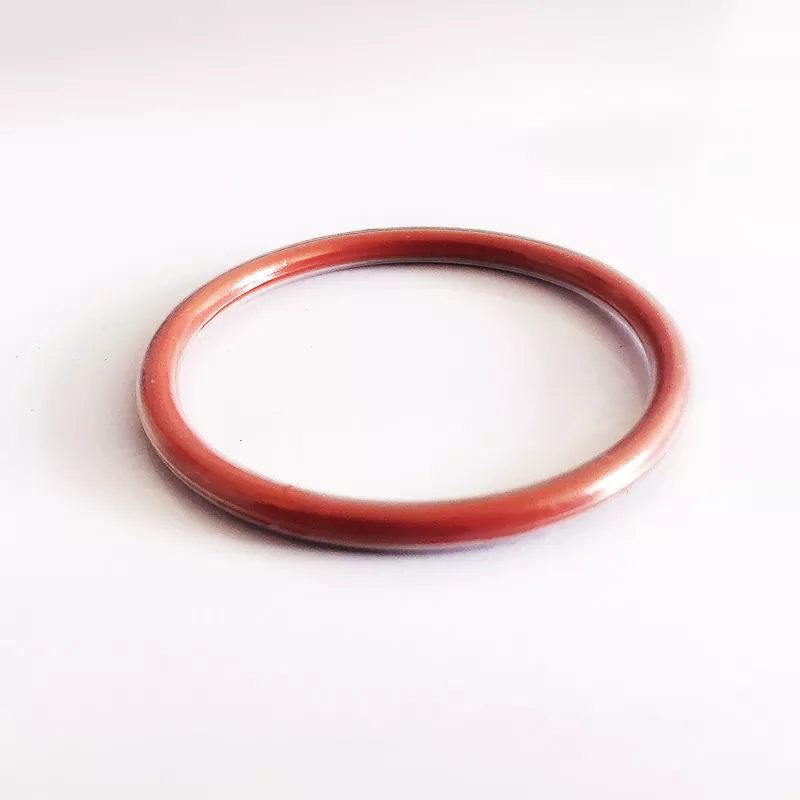

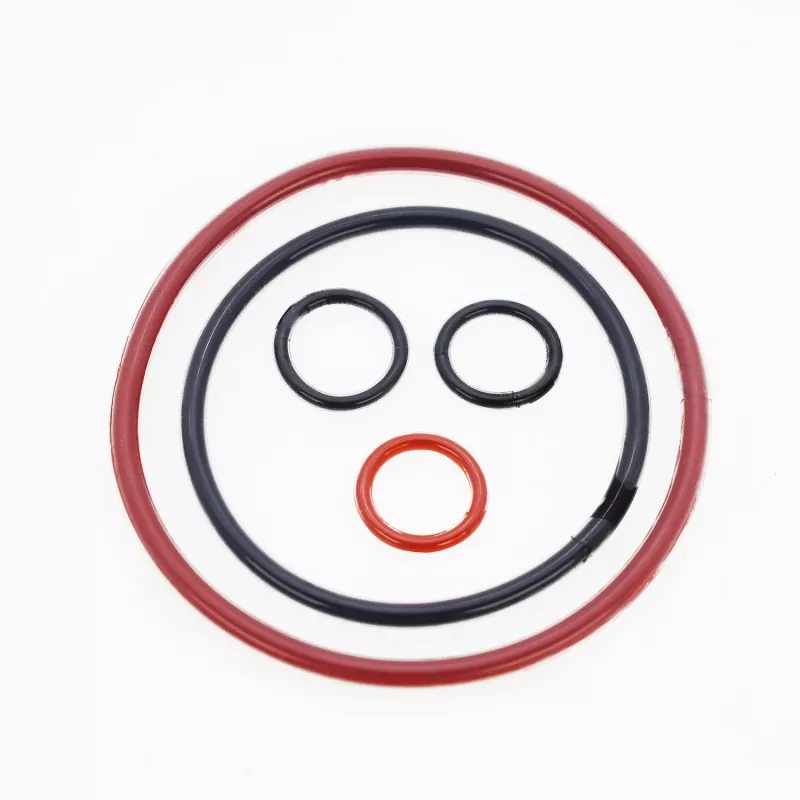

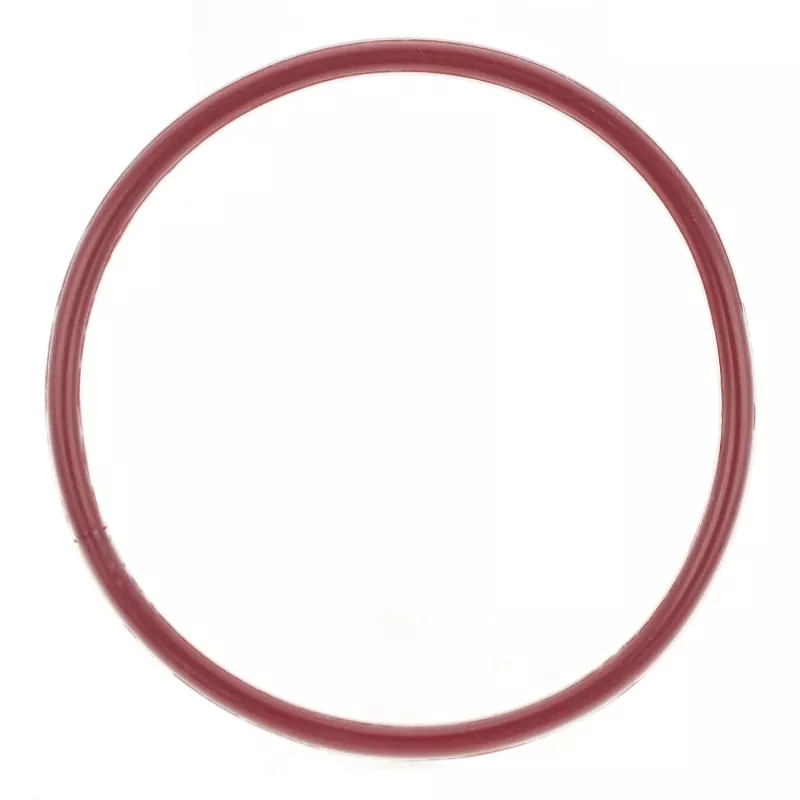

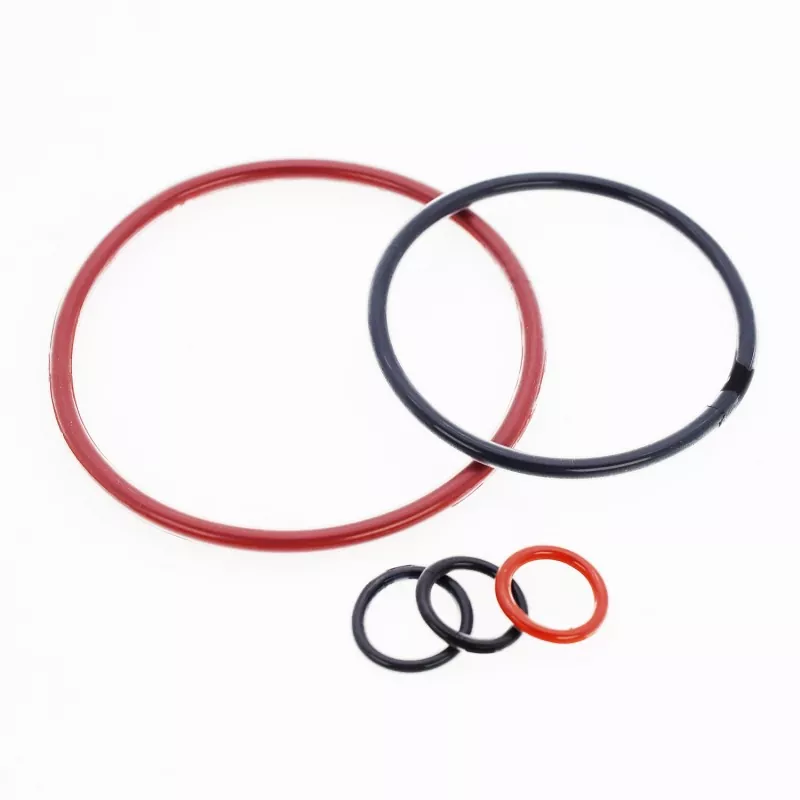

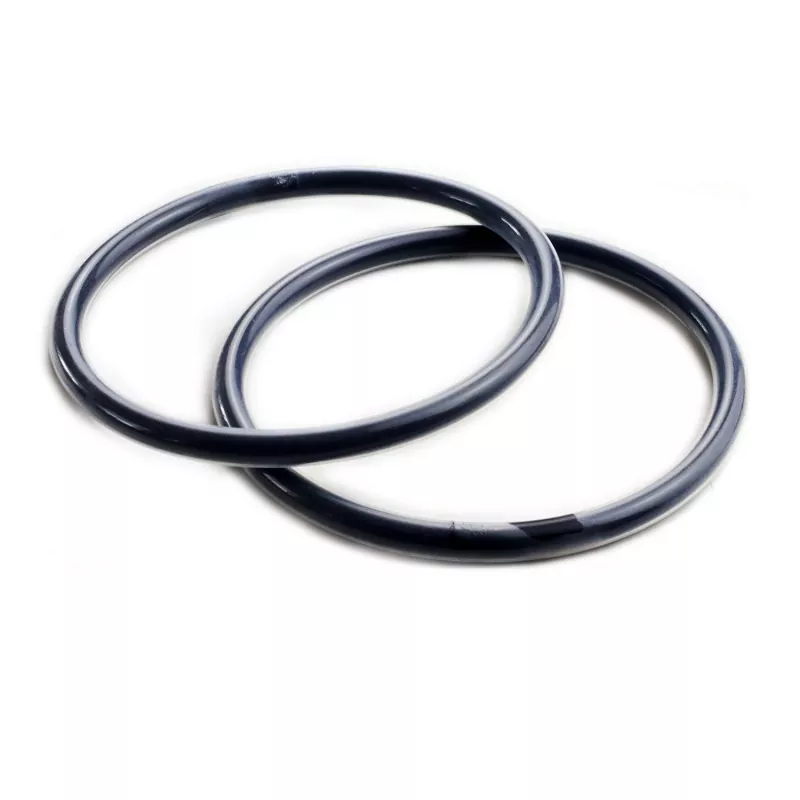

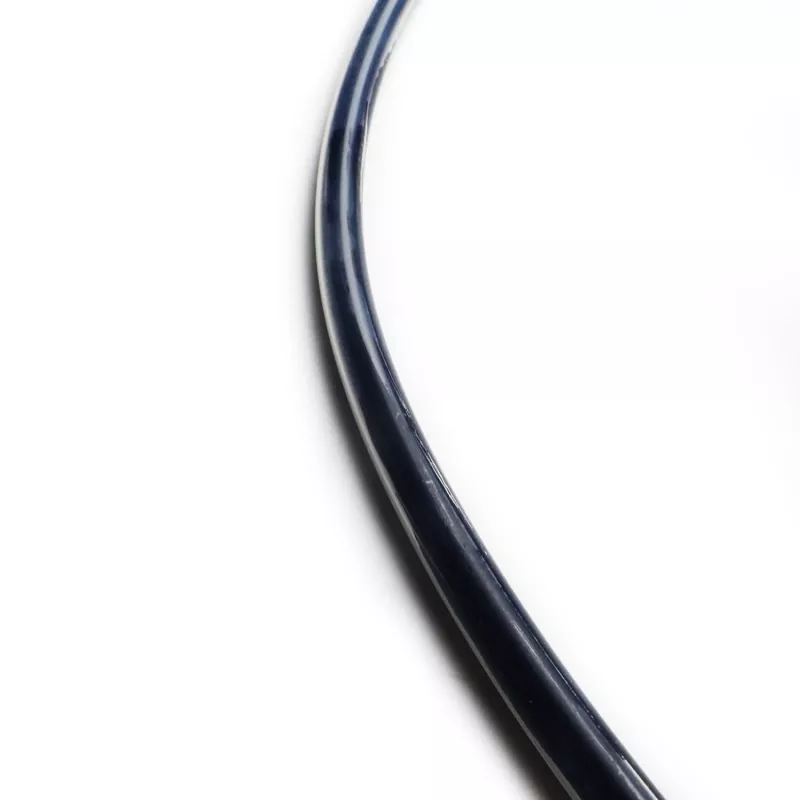

FEP/PFA Kapsüllenmiş O-Ringler, kauçuğun esnekliğini ve sızdırmazlık özelliklerini Teflon'un kimyasal direnciyle birleştirir. Nispeten ince bir Teflon FEP veya Teflon PFA tabakasıyla kaplanmış bir silikon veya floro kauçuk çekirdekten oluşurlar.
Bu O-halkalar sürtünmeye, şişmeye, yüksek basınca ve sıkışmaya karşı mükemmel direnç sunar. Üstün sızdırmazlık stabilitesi sağlayarak ekipman sızıntısını ve parça değiştirme sıklığını önemli ölçüde azaltarak imalat, gıda işleme, ilaç ve havacılık gibi endüstrilerdeki sızdırmazlık uygulamaları için uygun hale getirirler.
Malzeme: Teflon FEP ve Teflon PFA kimyasal olarak benzerdir ancak Teflon PFA, Teflon FEP'e kıyasla üstün yüksek sıcaklık direnci sunar.
Teflon FEP Kapsülleme: -60°C ila 205°C (kısa süreler için 260°C'ye dayanabilir)
Teflon PFA Kapsülleme: -60°C ila 260°C (kısa süreler için 300°C'ye dayanabilir)
1. Üstün kimyasal direnç; neredeyse tüm kimyasal ortamlarla uyumlu
2. Geniş çalışma sıcaklığı aralığı
3. İyi sıkıştırma direnci
4. Düşük sürtünme
5. Şişmeye karşı mükemmel direnç
6. Yüksek basınca dayanıklılık
7. Üstün sızdırmazlık dayanıklılığı ve uzun servis ömrü
Pompalar ve vanalar, reaksiyon kapları, mekanik salmastralar, filtreler, basınçlı kaplar, ısı eşanjörleri, kazanlar, boru flanşları, gaz kompresörleri vb.
Kimyasal işleme, uçak imalatı, ilaç, petrol ve kimyasal taşımacılığı, petrol rafinerisi, film imalatı, soğutma mühendisliği, gıda işleme, kağıt yapımı, boya imalatı, boya püskürtme vb.
|

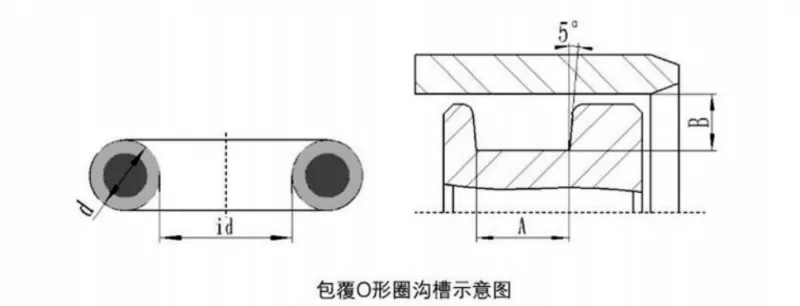

Tel çapı d |
bir(mm) |
B(mm) |
||
|
Statik mühür |
Dinamik conta |
Pnömatik conta |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1.55/1.60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4.75/4.88 |
2,82/3,00 |
3.10/3.18 |
3,22/3,28 |
|
5.33 |
7.14/7.26 |
4.27/4.52 |
4.67/4.80 |
4.90/4.95 |
|
6.99 |
9.63/9.65 |
5.59/5.89 |
6.15/6.27 |
6.43/6.48 |
1. Kapsüllü O-halkanın takıldığı veya temas ettiği yüzeyler pürüzsüz olmalı ve çapak, oluk veya keskin kenarlardan arındırılmış olmalıdır. Deliğin yüzey pürüzlülüğü 1,6 μm, şaftın yüzey pürüzlülüğü ise 0,8 μm olmalıdır.
2. Kapsüllü O-halkanın yüzeyini ve eşleşen yüzeyleri yağlamak için temiz, hafif yağ veya gres uygulayın.
3. Şafta kurulum zorsa, O-halkasını birkaç dakika sıcak suya batırıp genleşmesine izin verin; bu, halkayı yumuşatıp genişleterek kurulumu kolaylaştırır. O-ringin sıcakken takılması, soğuduktan sonra orijinal boyutlarına dönmesini sağlar.
4. Kapsüllü O-halkayı aşırı derecede bükmekten kaçının; bu, Teflon kaplamanın kırışmasına ve dolayısıyla performansın düşmesine neden olabilir.
Kapsüllü O-halkalar için önerilen sıkıştırma oranları aşağıdaki gibidir:
Statik sızdırmazlık: %15–%20
Dinamik sızdırmazlık: %10–%12
Pnömatik uygulamalar: %7–%8
Gerçek sıkıştırma, özellikle contanın çalışma basıncı gibi faktörler olmak üzere çalışma koşullarına göre belirlenmelidir.
