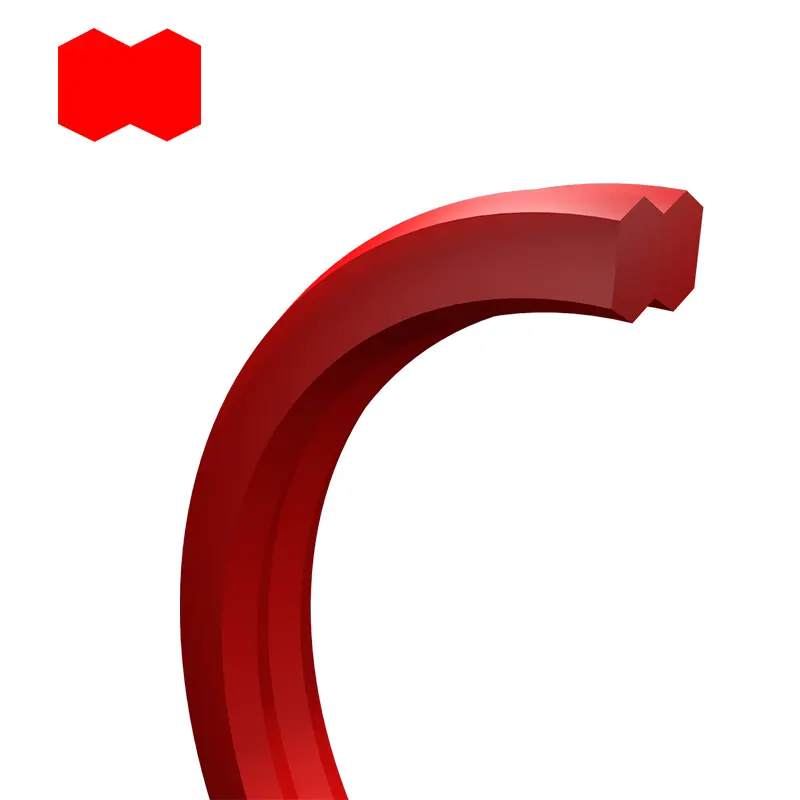

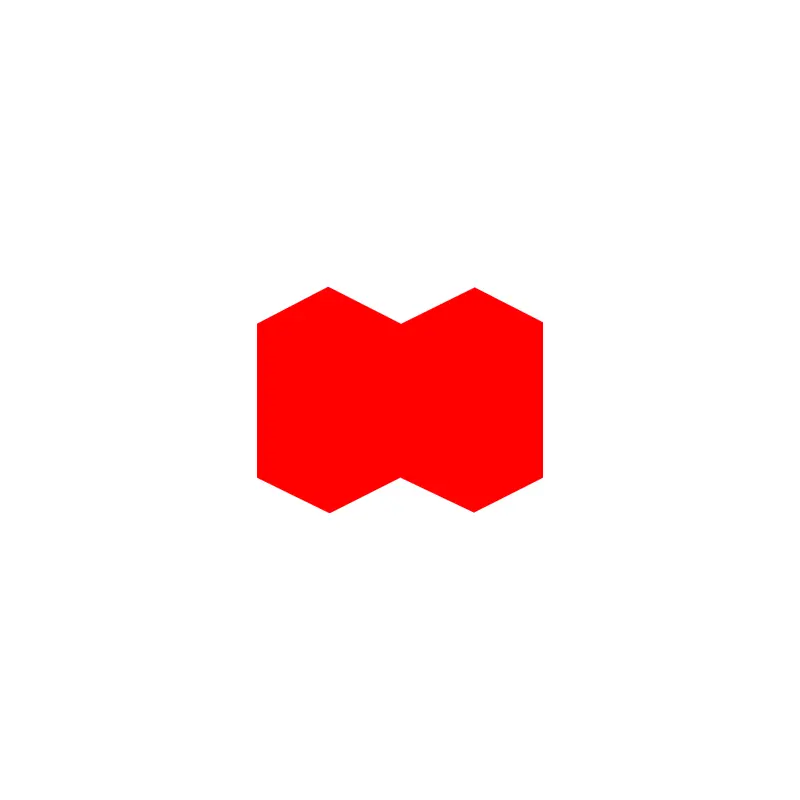

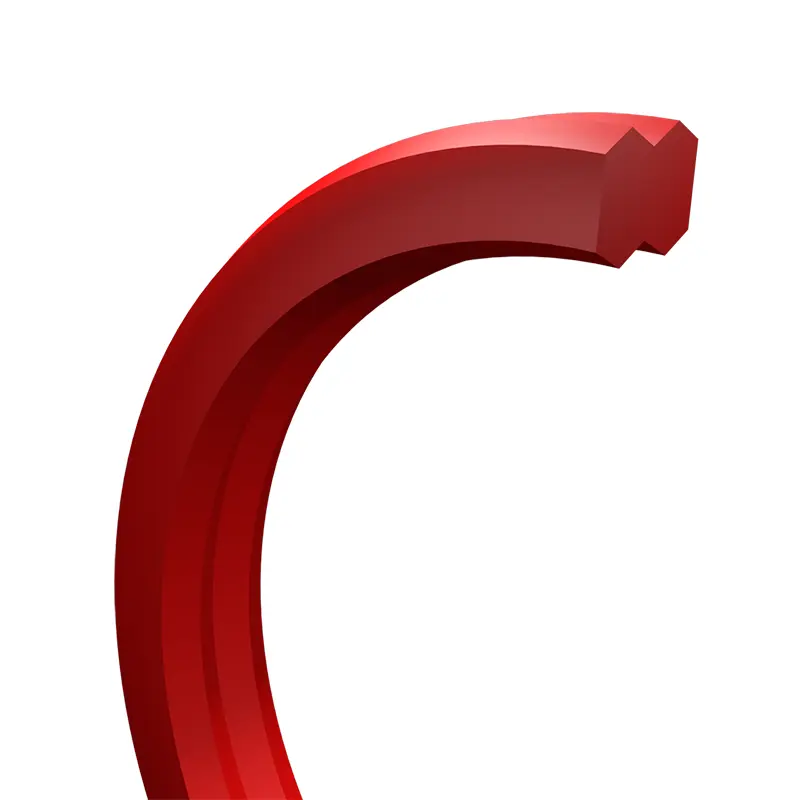

Mevcut hidrolik silindir tasarımında, O-rings veya O-ring + tutma halka kombinasyonu esas olarak statik contalar olarak kullanılır. Bununla birlikte, bu sızdırmazlık çözeltisi montaj sırasında belirli risklere sahiptir, çünkü o-ring bükülebilir ve tutma halkasının konumu optimal olmayabilir. Bu çözelti ayrıca basınç titreşimi ve kir girmesi durumunda dezavantajlar gösterir. Bu durumda, dambıl şeklindeki sızdırmazlık halkası, tek bir orijinalin statik hidrolik contası olarak ideal bir ikame olarak kullanılabilir.
Ürün özellikleri ve uygulamaları:
Teknik veriler
Basınç: 50MPA'ya kadar.
Sıcaklık: -35 ℃ ...+110 ℃.
Malzeme: Poliüretan.
Kurulum Gereksinimleri
(1) Kurulum pah c, oluk derinliğinin w (mm) değerine göre seçilir
W <3 olduğunda; C≥3.
W> 3 olduğunda; C≥5.
(2) Yüzey kaplaması
| Mühür tipi | Yüzey | Ra | RZ | Rmax |
| Radyal sızdırmazlık | Çiftleşme yüzeyleri (delik, piston, şaft) | ≤1.6 | ≤6.3 | ≤10 |
| Oluk tabanı | ≤3.2 | ≤6.3 | ≤16 | |
| Oluk tarafı | ≤3.2 | ≤6.3 | ≤16 |
(3) Dambell şeklindeki sızdırmazlık halkasının aşağıdaki test koşulları altında hiçbir sızıntısı yoktur ve ekstrüzyona çok dirençlidir.
|
|
Yüksek voltaj testi | Basınç titreşimi testi |
| Press | 40/52MPA | 30mpa |
| Sıcaklık t | 100 ℃/80 ℃ | 60 ℃ Maksimum yakıt deposu sıcaklığı |
| Orta | Hidrolik Yağ HLP 46 | Hidrolik Yağ HLP 46 |
| Test koşulları altında | 72H | 500000 basınç titreşimi |
(4) Optimal sızdırmazlık boşluğu:
Silindir deliği - H8
Kılavuz Kol - G6
Conta ekstrüzyona çok dirençli olduğundan, 0.2 mm'lik bir radyal sızdırmazlık boşluğu elde edilebilir.
Düşük sıcaklık kullanımında, kılavuz manşondan silindir deliğine ve piston çubuğuna sapmalardan kaçınılmalıdır.

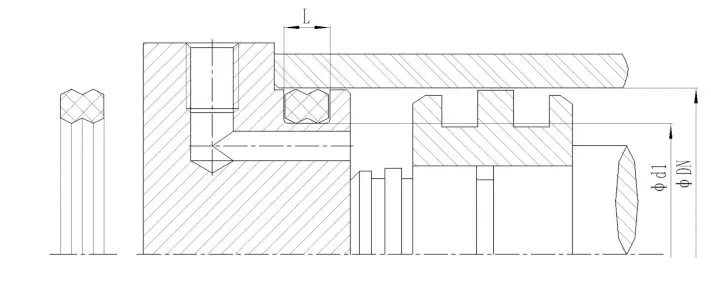

Kurulum Önerileri
Avantaj
O-rings veya O-ring + tespit halkası kombinasyonları ile karşılaştırıldığında, dambıl contaların aşağıdaki avantajları vardır:
(1) bükülmeye çok dirençli
(2) Kurulumu kolay
(3) Uzun hizmet ömrü
(4) Yüksek basınç direnci
Başvuru
Dumbbell mühürleri, hidrolik silindirlerde yaygın olarak kullanılır, örneğin:
(1) Forkliftler
(2) İnşaat Makineleri Hidroliği
(3) Endüstriyel hidrolik
(4) Takım tezgahları
(5) Enjeksiyon kalıplama makineleri
(6) Hidrolik presler
(7) Kartuş vanaları
