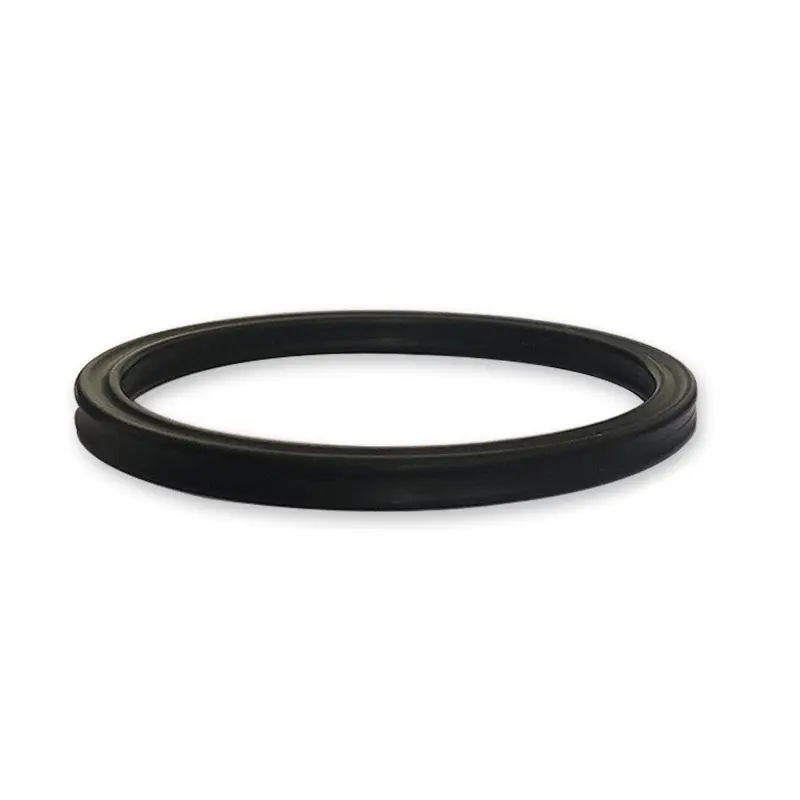

Yıldız şeklindeki sızdırmazlık yüzüğü

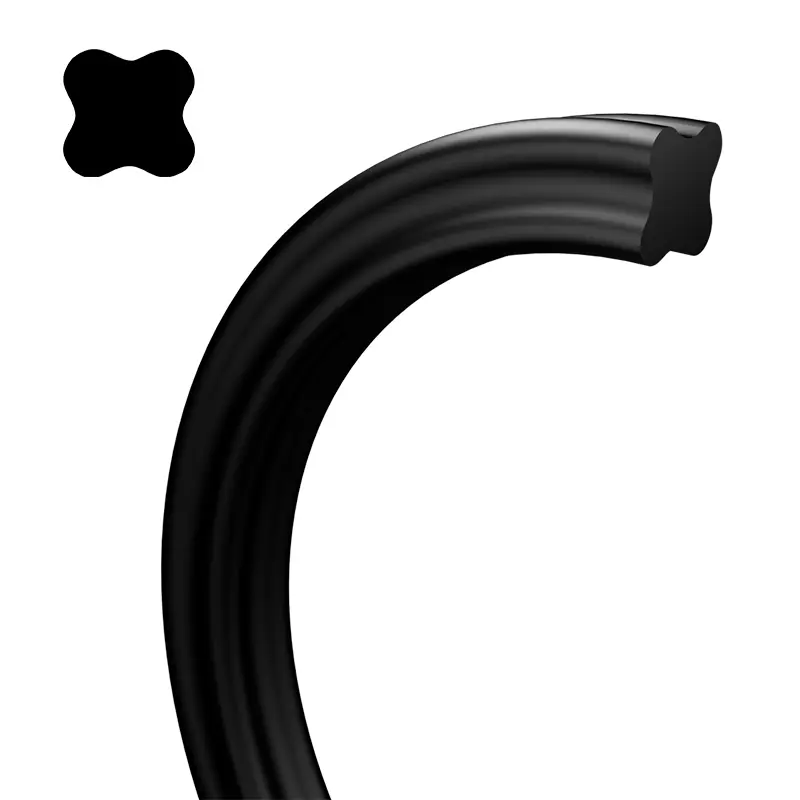

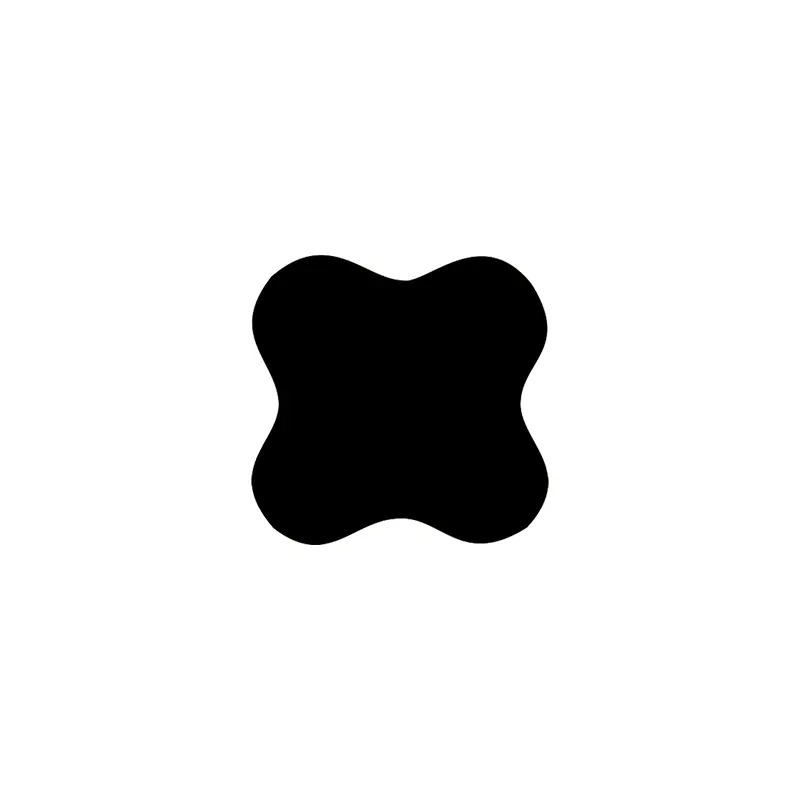

Yıldız şeklindeki sızdırmazlık halkası, X benzeri bir şekle sahip dört dipli bir contadır, bu nedenle X-Ring olarak da adlandırılır. O-ring temelinde bir gelişme ve geliştirme. Kesitsel boyutları, Amerikan AS568A standardının O-ringiyle aynıdır ve temel olarak O-ring kullanımının yerini alabilir.

O-ring ile karşılaştırıldığında, yıldız şeklindeki sızdırmazlık halkası, daha küçük bir sürtünme direncine ve küçük bir başlangıç ​​direncine sahip olan sızdırmazlık dudakları arasında bir yağlama boşluğu oluşturur. Flaş kenarı enine kesitin içbükey kısmında bulunduğundan, sızdırmazlık etkisi daha iyidir. Düzesel olmayan kesit, pistonlama hareketi sırasında yuvarlanan fenomeni etkili bir şekilde önler.

Yıldız şeklindeki sızdırmazlık halkasının uygulama aralığı çok geniştir. Sıcaklık, basınç ve ortama göre uygun malzemeyi seçin. Yıldız şeklindeki sızdırmazlık halkasının verilen uygulamaya uyum sağlamak için, tüm çalışma parametreleri arasındaki karşılıklı kısıtlamalar dikkate alınmalıdır. Uygulama aralığı belirlenirken, tepe sıcaklığı, sürekli çalışma sıcaklığı ve çalışma döngüsü dikkate alınmalıdır. Dönen durumlarda, sürtünme ısısının neden olduğu sıcaklık artışı da dikkate alınmalıdır.

Bu X şeklindeki sızdırmazlık halkası, kendi kendine sıkıcı bir sızdırmazlık unsurudur. İlk durumdaki sızdırmazlık kuvveti, malzemenin sıkıştırma miktarına ve sertliğine bağlıdır. Sistem basıncı arttıkça, sızdırmazlık halkasının sıkıştırma deformasyonu artacak ve toplam sızdırmazlık kuvveti artacak ve güvenilir bir conta oluşturacaktır.

Ürün özellikleri ve uygulamaları:

Yıldız şeklindeki sızdırmazlık yüzüğü seçimi

Statik sızdırmazlık veya karşılıklı doğrusal hareket

(1) Delik Sızdırması: Yıldız şeklindeki sızdırmazlık halkasının iç çapı olukla uyumlu olmalı veya oluk alt çapının yaklaşık% 2'sinden az olmalıdır. Çünkü sıkıştırma öncesi sıkıştırma öncesi kuvvet, conta halkasının bükülmesini ve yuvarlanmasını etkili bir şekilde önleyebilir.

(2) Mil Sızdırması: Yıldız şekilli sızdırmazlık halkasının iç çapı,%1 içinde kontrol edilebilen şaftın dış çapına eşit veya biraz daha büyük olmalıdır. Mühür halkasının kurulumu ve daha uzun bir hizmet ömrüne sahip olması daha kolay olacaktır.

Döner sızdırmazlık

Yıldız şeklindeki halkanın iç çapı, sızdırmazlık sağladığı şaftın çapından yaklaşık% 2 ~ 5 daha büyüktür. Çünkü conta halkası dönüşte kullanıldığında sürtünme ve ısı üretecektir ve elastomer ısıtmadan sonra küçülür (Joule ısıtma etkisi). Conta halkasının yağlanmasını ve güvenilir çalışmasını sağlamak için, şaft çapından daha büyük bir iç çapa sahip yıldız şekilli bir halka seçilmelidir. Genel olarak, daha küçük bir kesitli bir sızdırmazlık halkası statik sızdırmazlık ihtiyaçlarını karşılayabilir ve tersine, dinamik sızdırmazlık gereksinimlerini karşılamak için daha büyük bir kesitli bir conta halkası kullanılmalıdır. Yüksek basınç veya büyük ekstrüzyon boşluğu durumunda, daha yüksek sertliğe sahip kauçuk bir malzemenin seçilmesi gerekir. En iyi yol, yüksek basınç ekstrüzyonundan kaynaklanan hasarı önlemek için bir PTFE destek halkası eklemektir.

Malzeme

Malzeme genellikle Shaw A70 nitril kauçuk NBR'dir. Diğer malzemeler O-rings için kullanılan malzemelere atıfta bulunabilir.

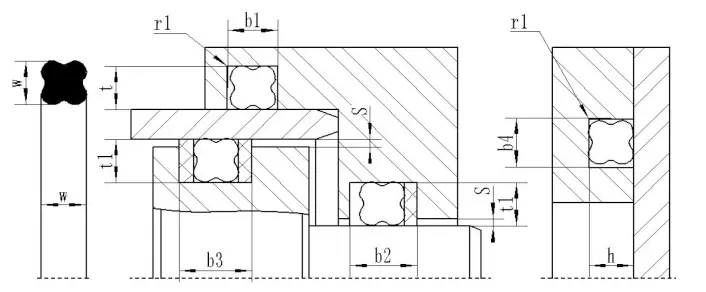

Yıldız Yüzük Tavsiye Edilen Groove Tasarımı

Yıldız şeklindeki sızdırmazlık halka-X-Ring (Amerikan Standardı AS568A)

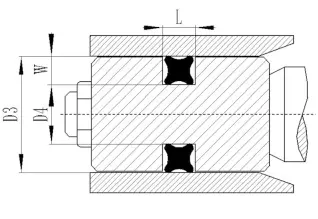

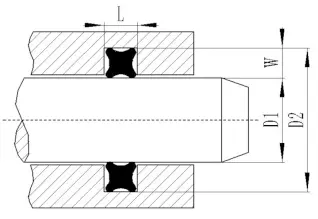

Piston Çubuk Contası (şaft için)					Piston Contası (delik)
Ürün modeli	Özellikler ve boyutlar		Çubuklu mühürler			Piston mühürü		Yuva genişliği
	İç çap DN	Kesitsel çap CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
