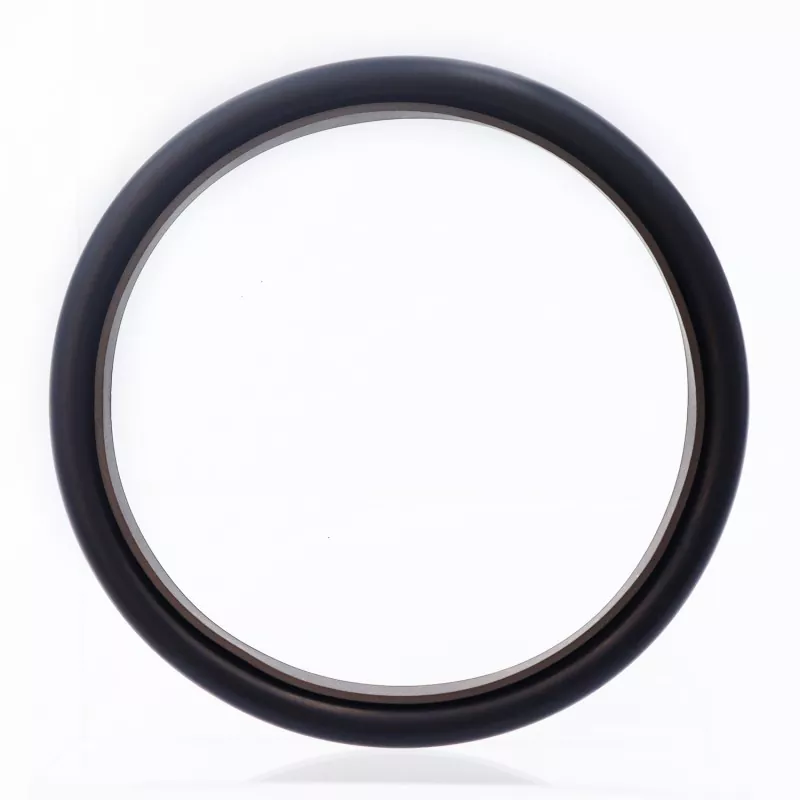

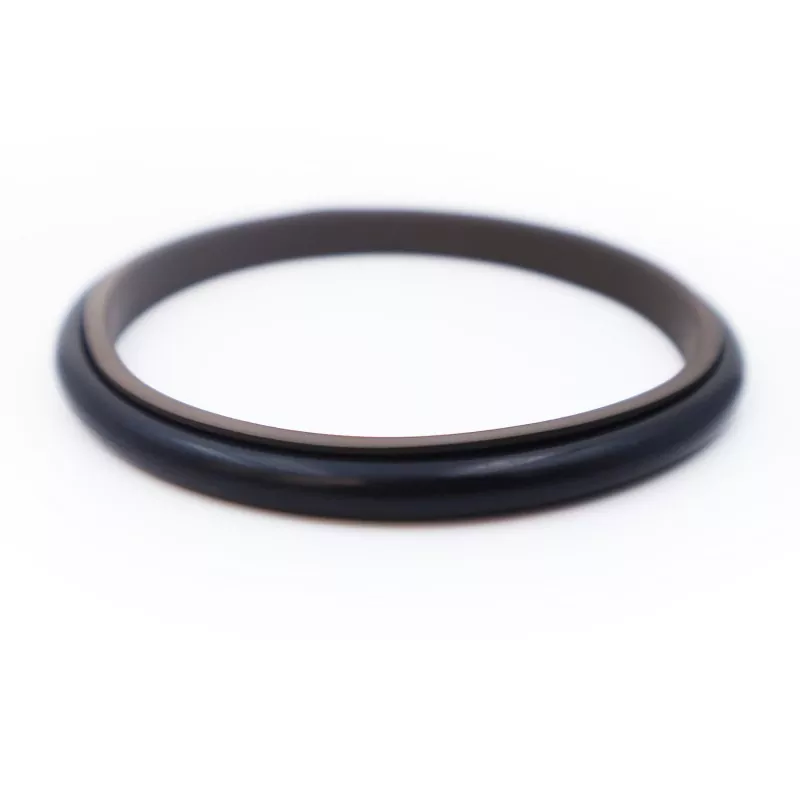

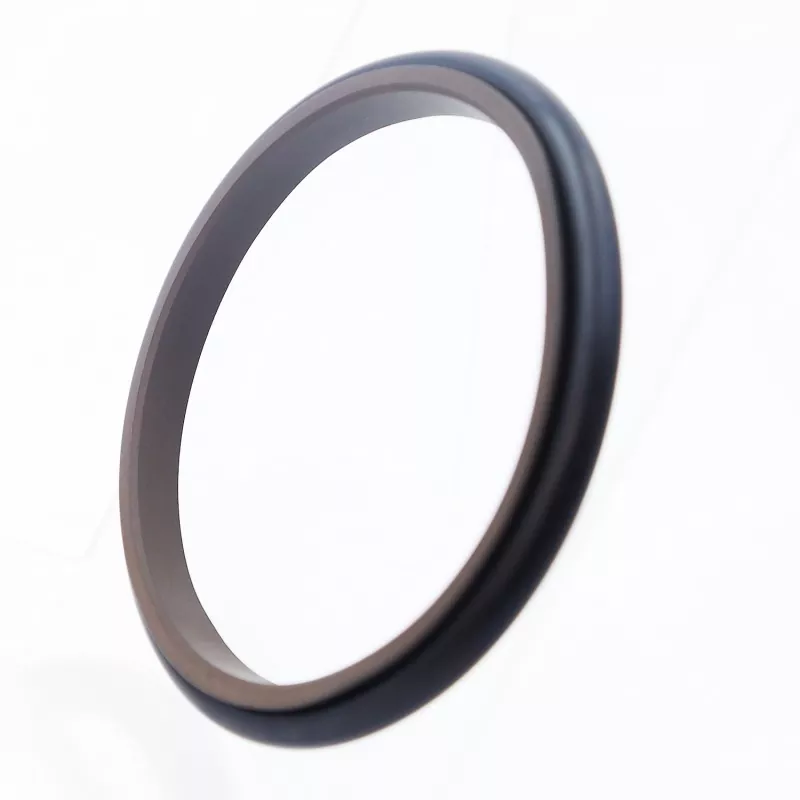

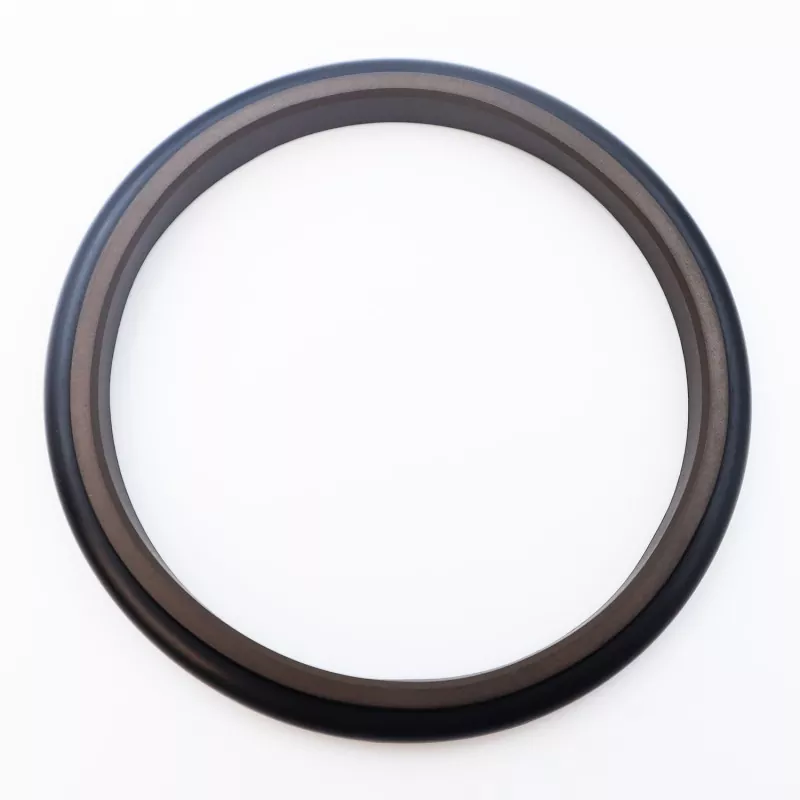

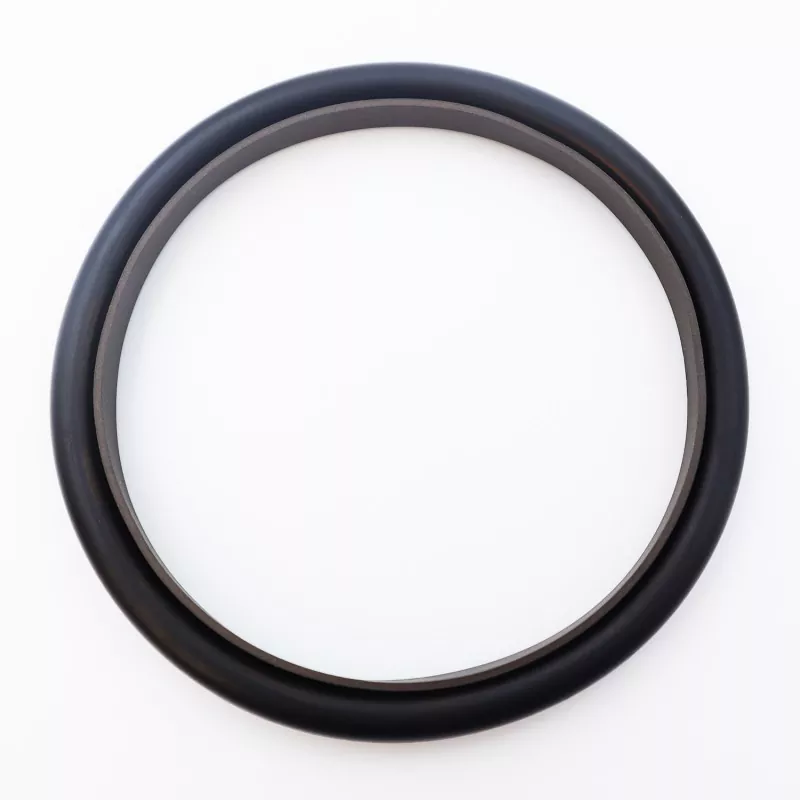

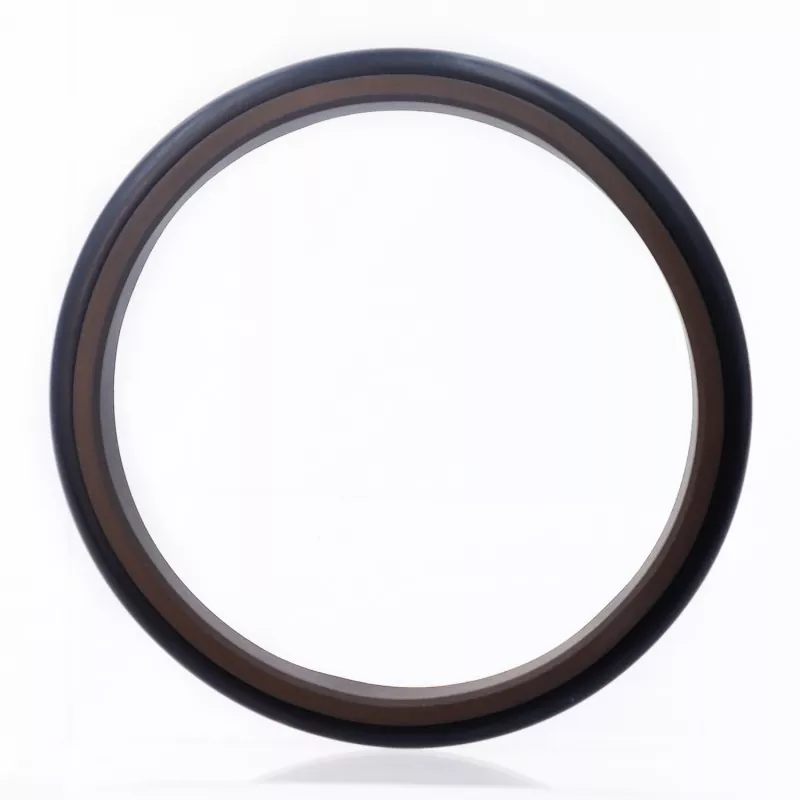

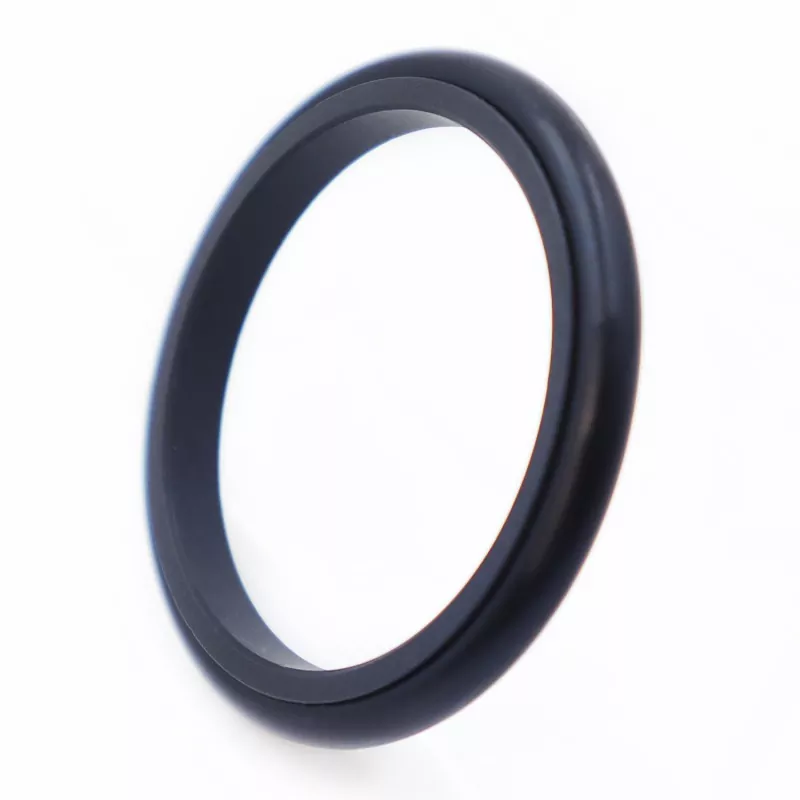

Üçgen Kombinasyon Contası, üçgen bir PTFE sızdırmazlık halkası ve bir kauçuk O-halkasından oluşur; hidrolik ve pnömatik pistonlu uygulamalarda tek etkili basınç sızdırmazlığı için tasarlanmıştır. O-ring radyal kuvvet sağlar ve sızdırmazlık halkasındaki aşınmayı telafi eder. Sızdırmazlık halkasının ince dudaklı tasarımı sayesinde mükemmel takip telafisi ve sızdırmazlık performansı sunar. 30 mm'den küçük çubuk çapları için ayrık (açık tip) oluk tasarımı kullanılmalıdır.
1. Hem hidrolik hem de pnömatik uygulamalar için uygundur;
2. Düşük sürtünme, düşük kopma direnci, düzgün hareket, eşit dinamik ve statik sürtünme ve yapışma-kayma yok;
3. Uzun servis ömrü; yağsız yağlama uygulamalarına uygundur;
4. Kompakt tasarım; kurulumu ve bakımı kolaydır;
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız m/s |
Medya |
|
≤20 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Mineral bazlı hidrolik yağlar, yangına dayanıklı sıvılar (HFA/HFB), gazlar vb. |
|
-20 ila +180 (FKM O-ringli) |
1. Uyumlu O-halka malzemeleri şunları içerir: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3; alternatif malzemeler arasında PTFE1, PTFE2 ve PTFE4 yer alır.
Sipariş Modeli: RC14—80—PTFE3—R01
RC14 – Model 80 – Mil Çapı d – PTFE (Malzeme Kodu R01) – O-ring Malzeme Kodu
Ürünler özellikler tablosunda belirtilen her ebatta üretilebilmektedir.
|

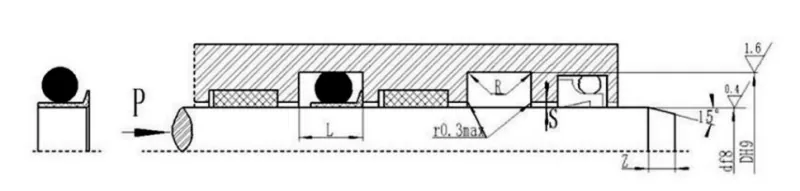

Mil çapı aralığı d f8 |
Oluk çapı H9 |
Oluk genişliği L+0,2 |
Köşe yarıçapı Rmaks |
Radyal boşluk S |
Pah Z |
O-halka tel çapı Yapmak |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Not: Şaft çapı ≤30 mm için açık olukların kullanılması tavsiye edilir.
