Yüksek basınçlı contalar konusunda uzmanlaşmış bir üretici olarak Ruichen Sealing, "Ayak tipi Kombine Contayı" sunmaktadır. Sızdırmazlık halkası, mükemmel dinamik dengeleme yetenekleri sağlayan ince dudaklı bir yapıya sahiptir. Kama şeklinde bir oluk içeren benzersiz ayak şeklindeki sızdırmazlık yüzeyi, kirlenme direncini artırır ve sürtünmeyi azaltır; Bu özel tasarım, basınç direncini önemli ölçüde artırarak onu yüksek basınçlı ve ultra yüksek basınçlı uygulamalara uygun hale getirir. Not: Bu conta kapalı oluklara montaj için uygun değildir.
Mühendislik ekipmanı alıcılarından seçim ve toplu siparişlerle ilgili sorularınızı memnuniyetle karşılıyoruz.

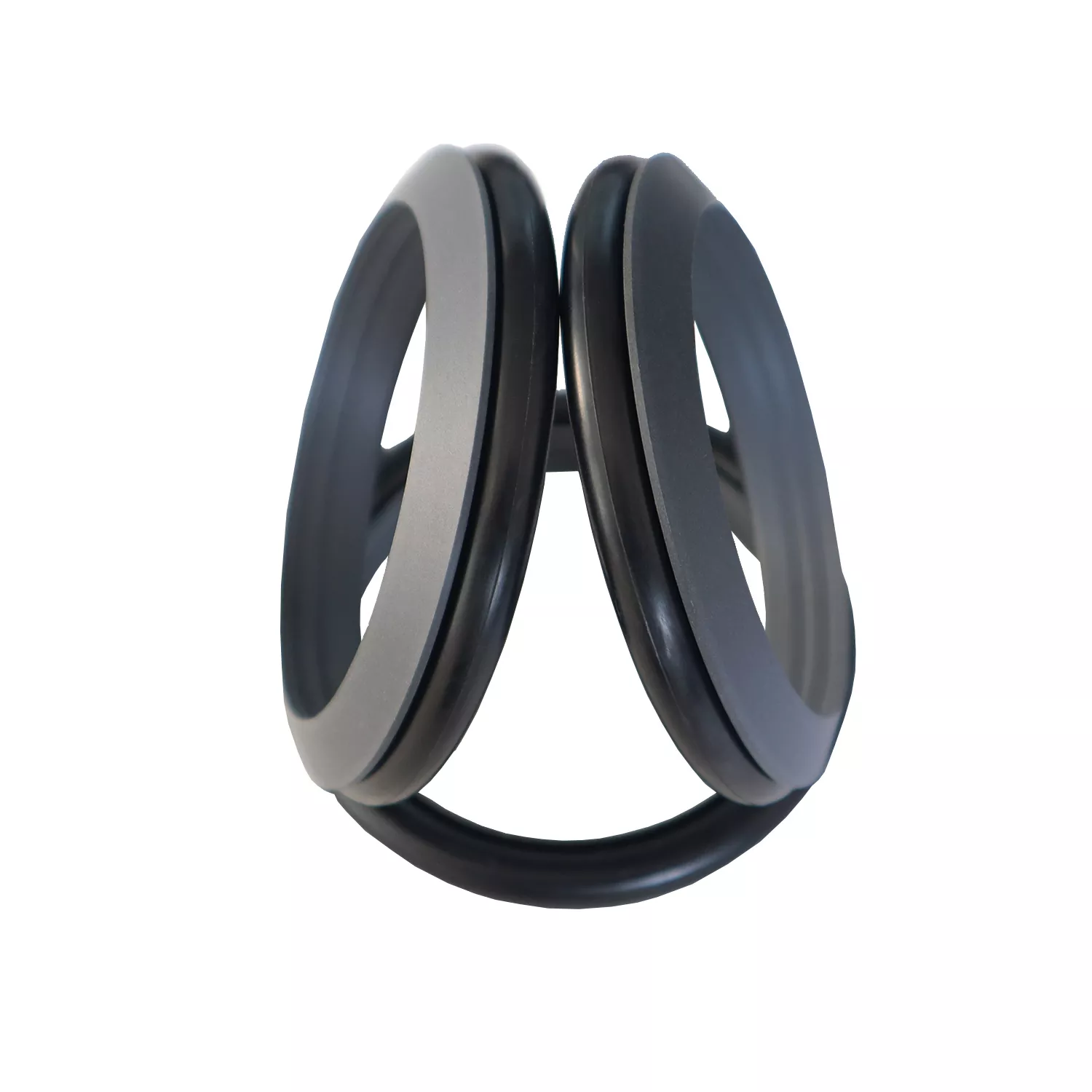

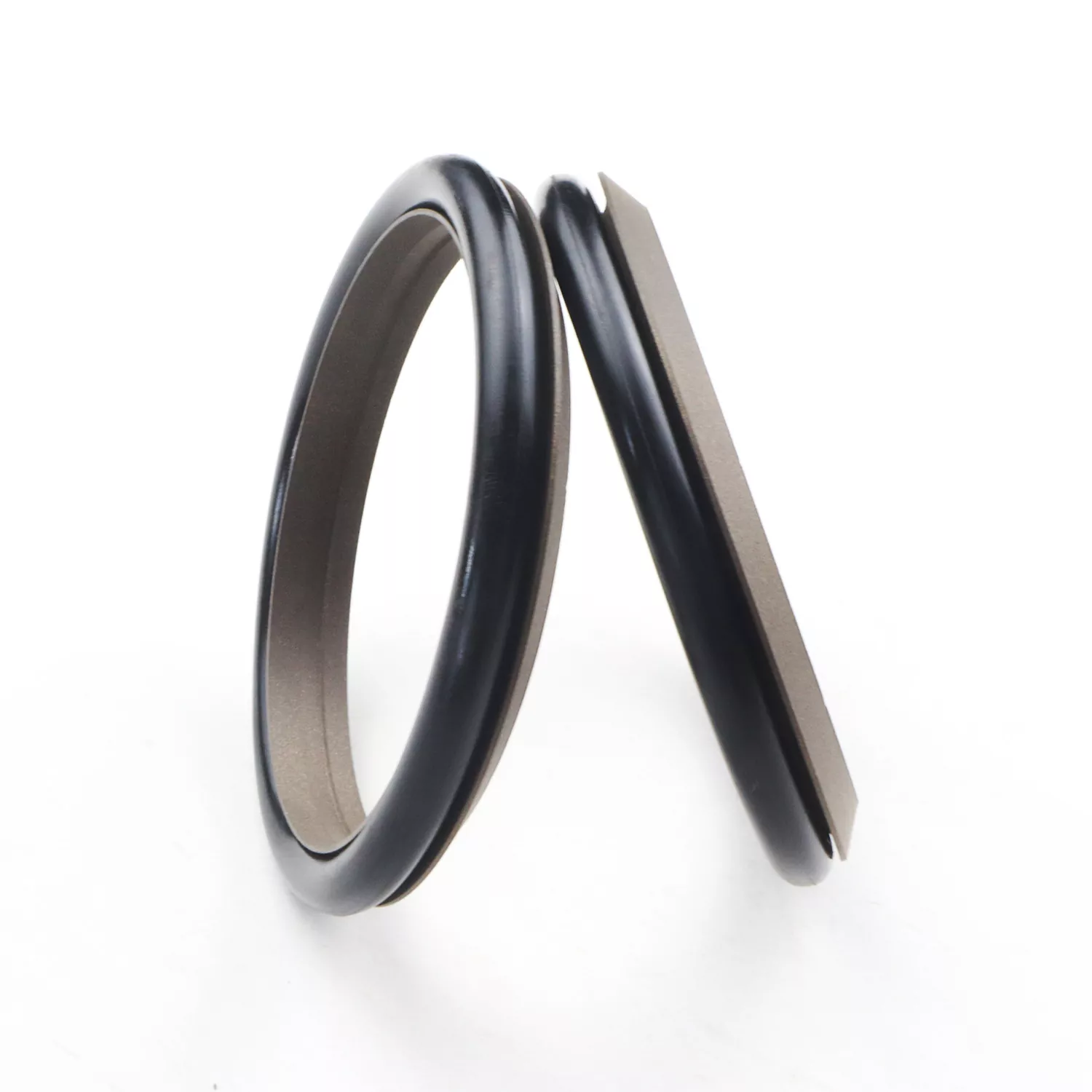

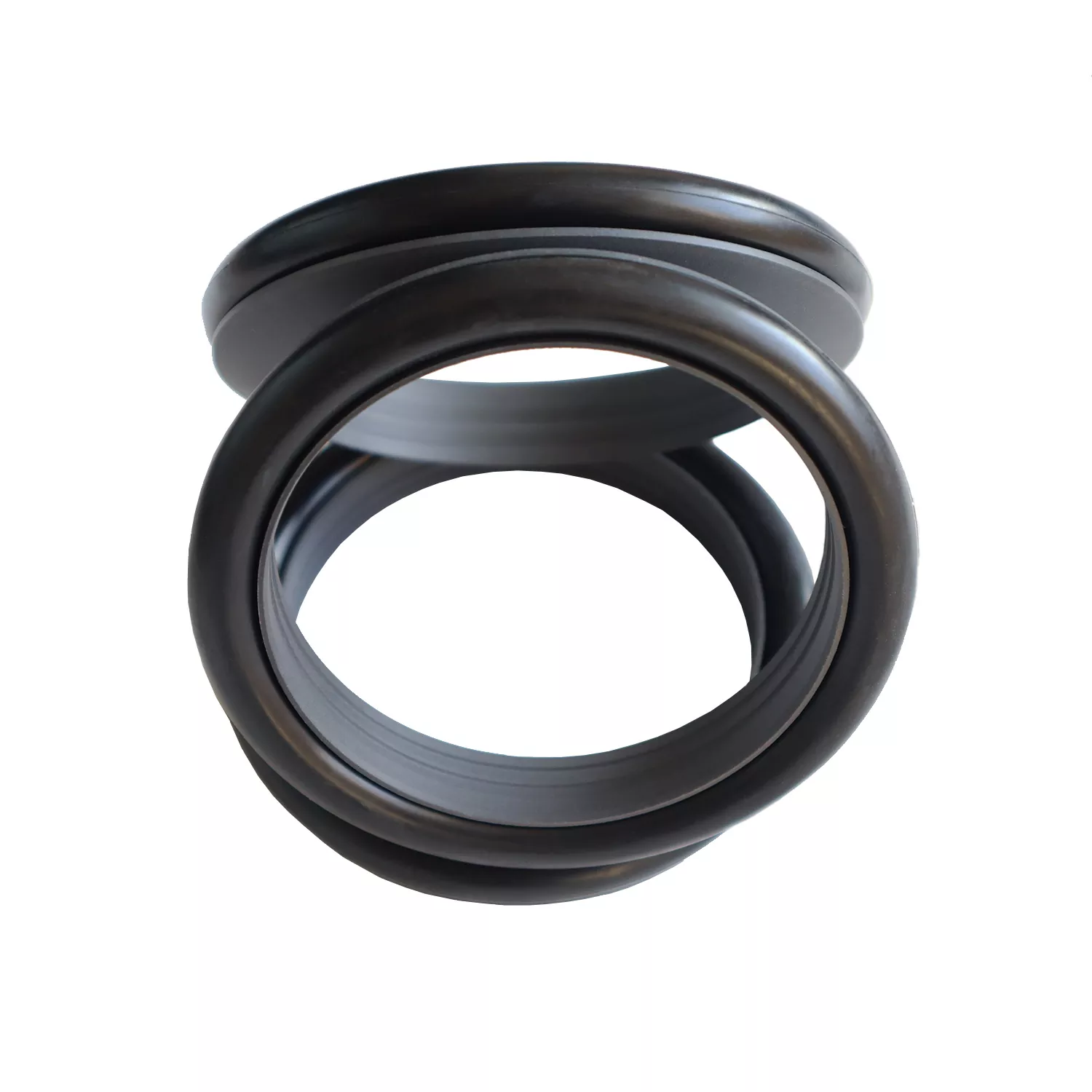

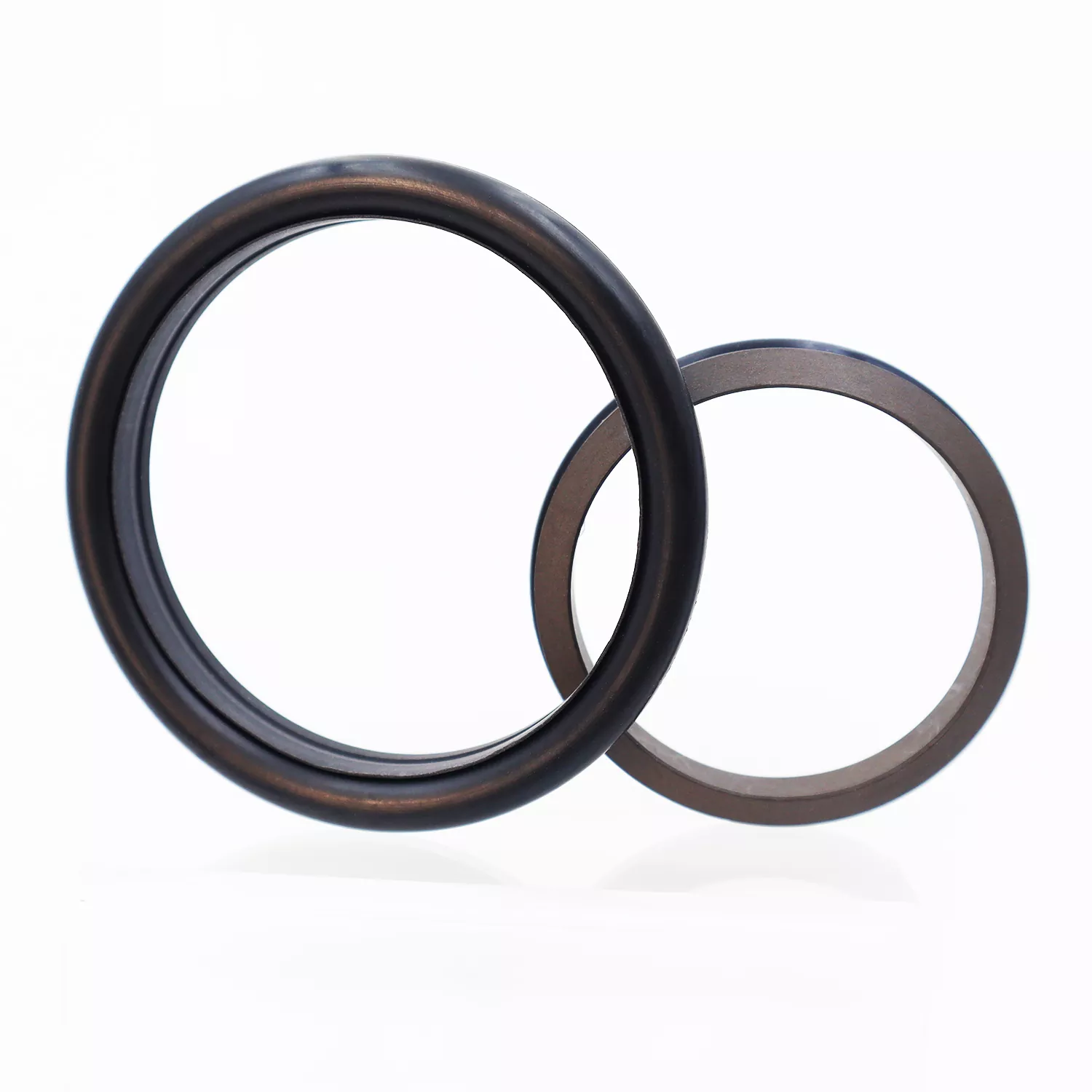

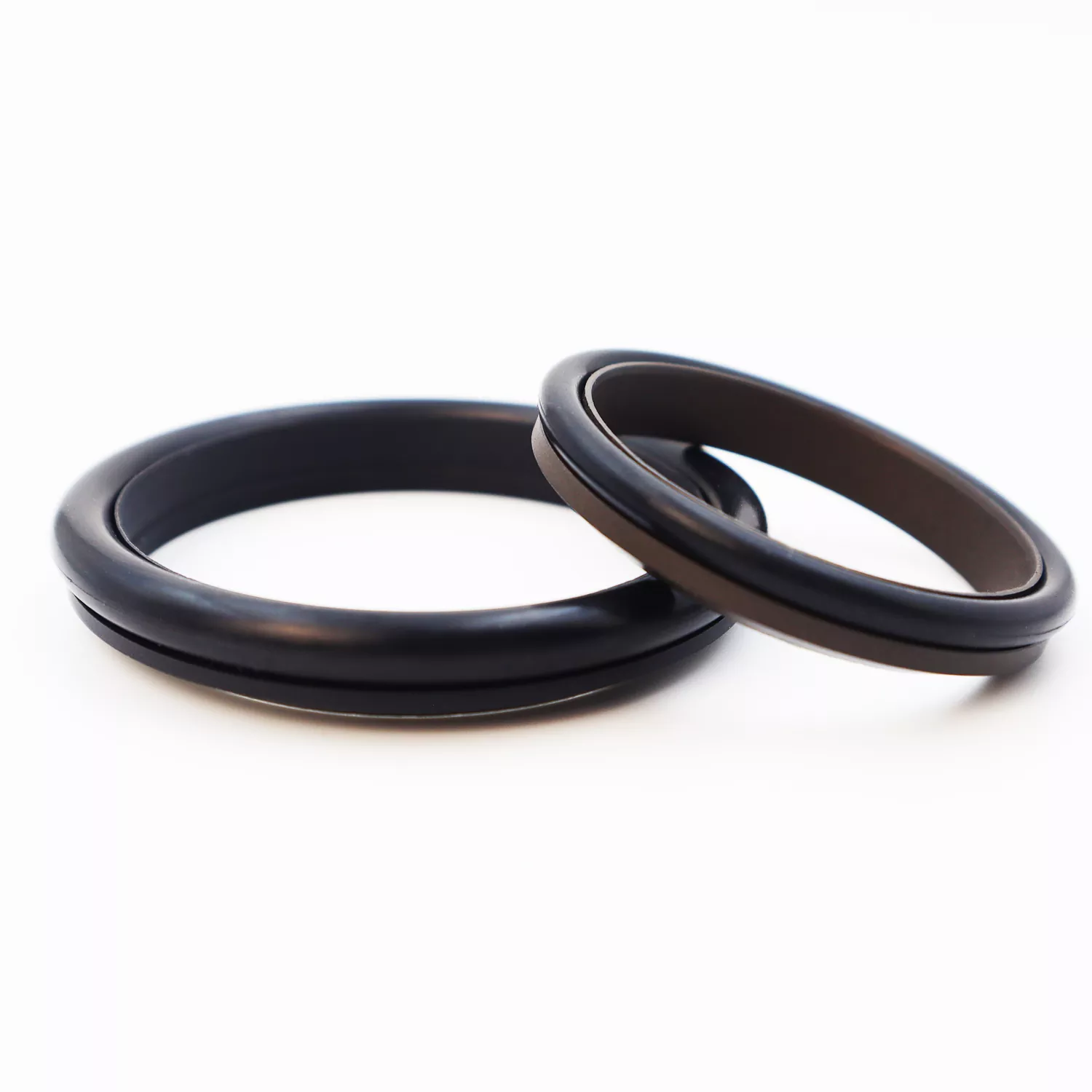

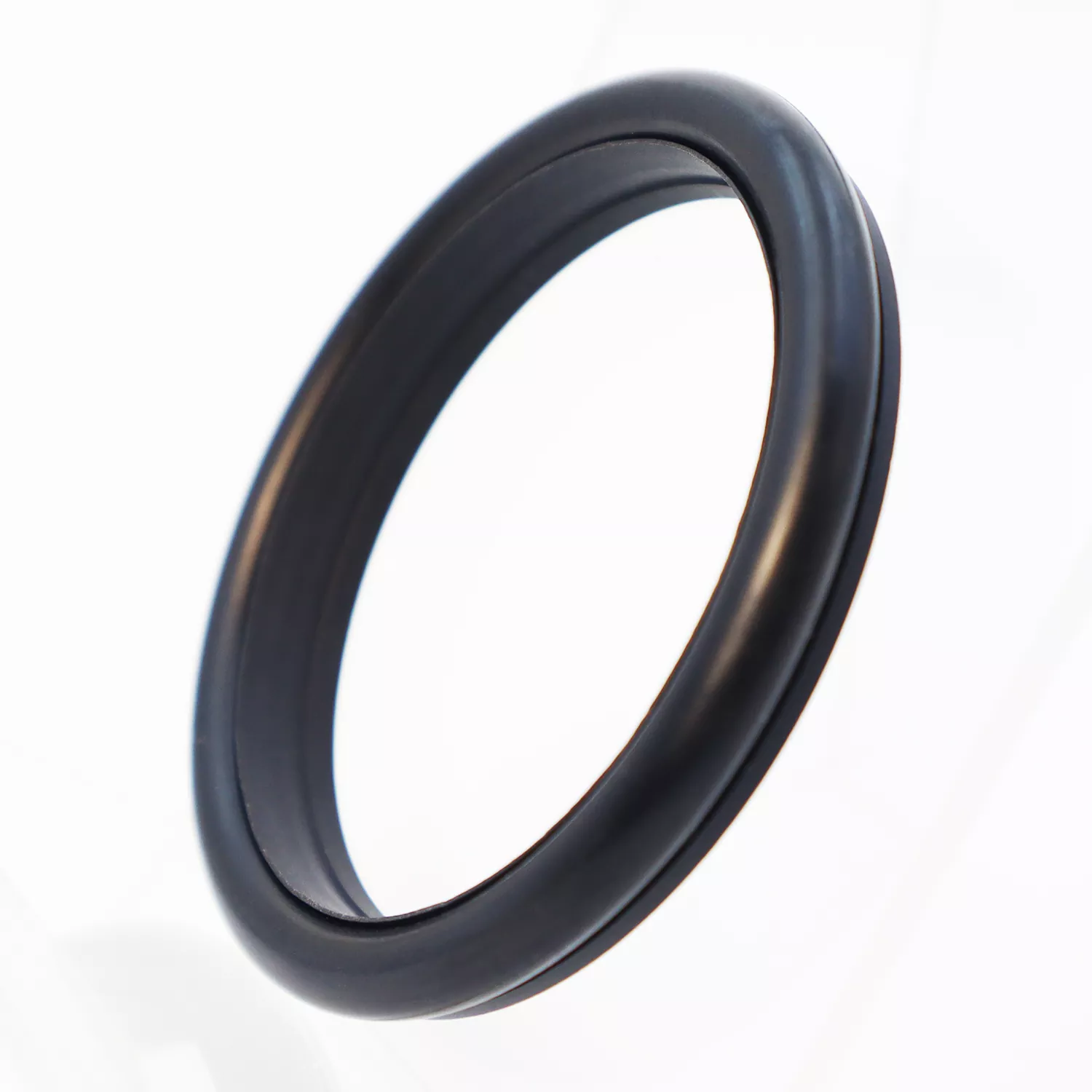

Ayak Tipi Kombine Conta, kauçuk bir O-halka ile eşleştirilmiş ayak şeklinde bir sızdırmazlık halkasından (PTFE veya PTFE kompozitlerden yapılmış) oluşur; hidrolik ve pnömatik pistonlu uygulamalarda tek etkili sızdırmazlık için tasarlanmıştır.
Birlikte verilen O-ringe göre RC03 serisi ve RC04 serisi (GB1235 serisi O-halkalarını kullanan) olarak kategorize edilmiştir. Sızdırmazlık halkası, üstün dinamik dengeleme sunan ve mükemmel sızdırmazlık performansı sağlayan ince dudaklı bir tasarıma sahiptir. Ayak şeklindeki sızdırmazlık yüzeyindeki kama şeklindeki oluk, sürtünmeyi azaltırken sızdırmazlık bütünlüğünü ve kirlenme direncini artırır. Yapısal tasarım aynı zamanda contanın basınçla başa çıkma kapasitesini de arttırır. Genellikle kapalı oluklara monte edilemez.
1. Hem hidrolik hem de pnömatik uygulamalara uygundur
2. Hem yüksek basınçlı hem de düşük basınçlı ortamlarda mükemmel sızdırmazlık performansı
3. Düşük sürtünme; minimum başlatma direnci ve düzgün hareket; eşit dinamik ve statik sürtünme; yapışma-kayma etkisi yok
4. Uzun servis ömrü; yağsız yağlama uygulamalarına uygun
5. Yüksek basınçlı ve ultra yüksek basınçlı sızdırmazlık gereksinimlerini karşılayabilir
Sınırlayıcı değerler aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Medya |
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Hidrolik yağı, yangına dayanıklı sıvılar (HFA/HFB), gaz vb. |
|
-20 ila +180 (FKM O-ringli) |
1. Uyumlu O-halka malzemeleri şunları içerir: RO1 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3; diğer mevcut seçenekler arasında PTFE2, PTFE4 ve diğer yüksek performanslı malzemeler bulunur.

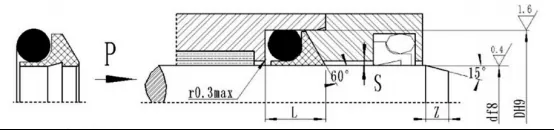

Sipariş Modeli: RC03—80x89x10-PTFE3-R01
Model - Çubuk Çapı x Yiv Çapı x Yiv Genişliği PTFE3 - Değiştirilmiş PTFE malzeme kodu R01 - O-ring malzeme kodu
Ürünler özellikler tablosunda belirtilen her ebatta üretilebilmektedir.
|
d f8 |
H9 |
L+0.2 |
Smaks |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Notlar: 1. >60 MPa basınçlar için, conta tabanı alanında H8/f8 uyum toleransı kullanın; ultra yüksek basınçlı sızdırmazlık için, Smax < 0,05.
2. Kapalı oluklu bir yapıya ihtiyaç duyulursa lütfen ofise danışın.
GB1235 O-halkalarıyla uyumludur; Şartname tablosunda belirtilen her ebatta ürün üretilebilmektedir.
|
d f8 |
H9 |
L+0.2 |
Smaks |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
