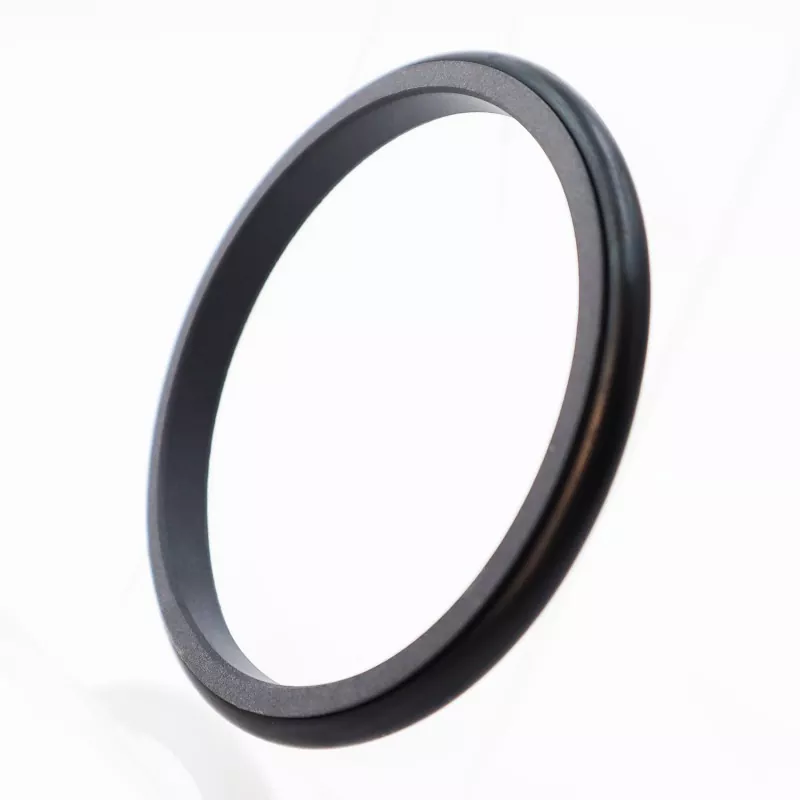

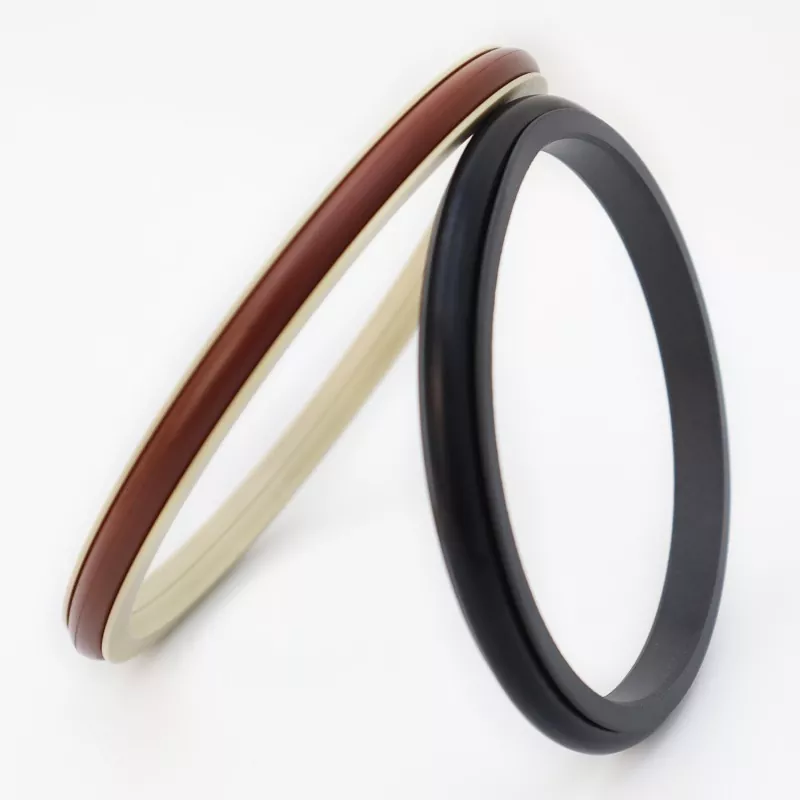

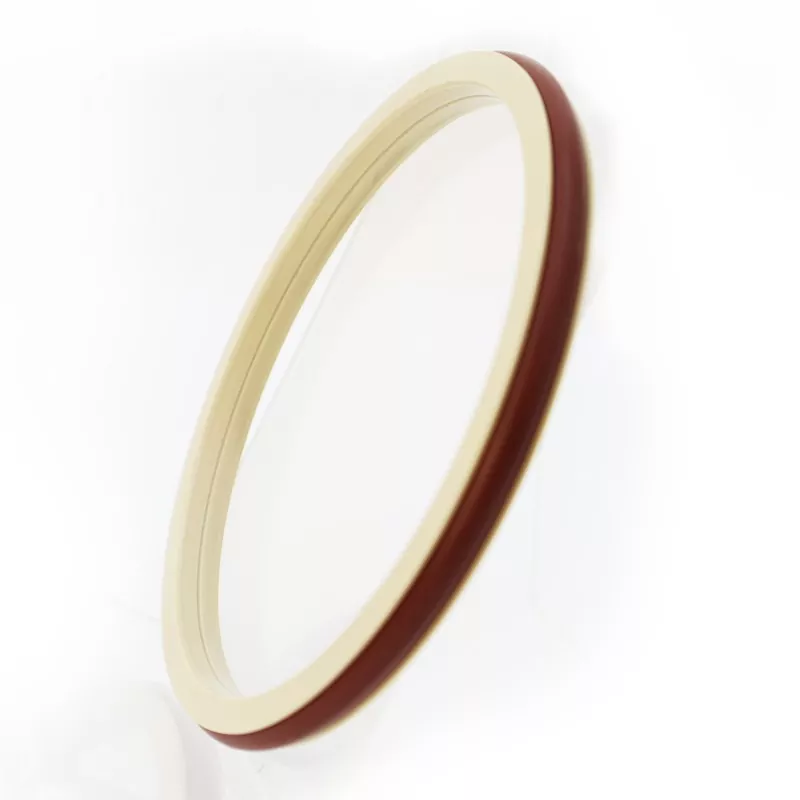

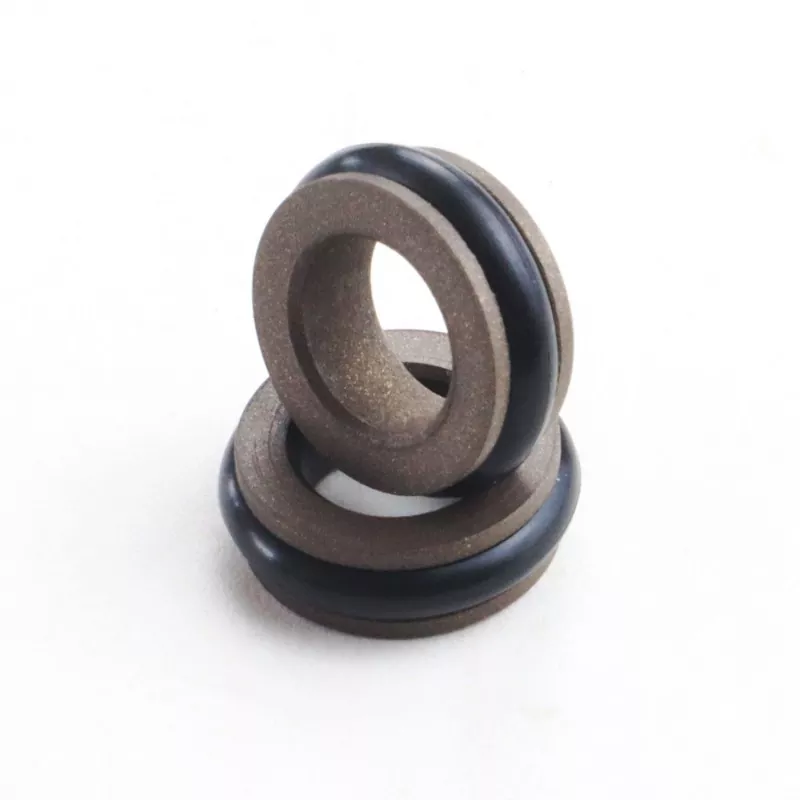

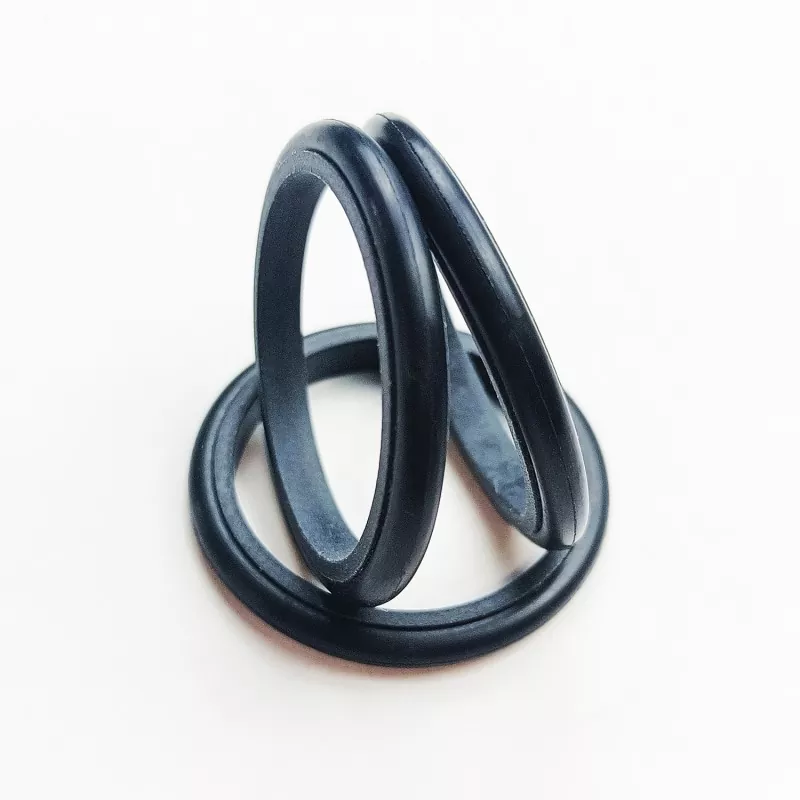

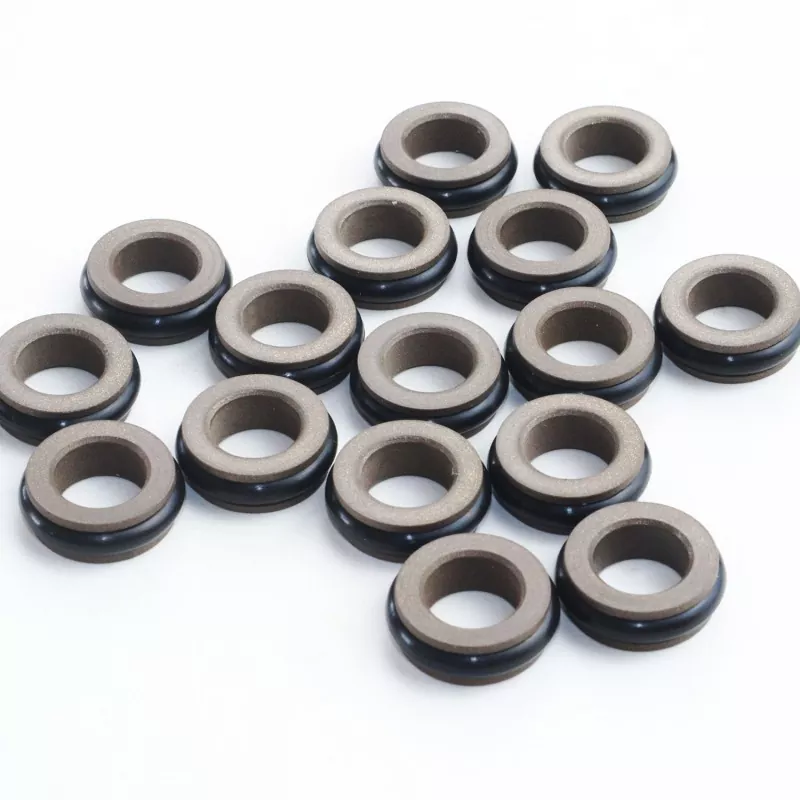

C Tipi Kombine Salmastra, PTFE ve onun kompozit malzemesinden yapılmış C şeklinde bir sızdırmazlık halkası ve bir O-halkasından oluşur. Hem hidrolik hem de pnömatik ileri geri hareketlerde çift yönlü basınç sızdırmazlığı için uygundur. Eşleşen O-ringe bağlı olarak RC06 ve RC07 serilerinde (GB1235 serisi O-ringlerle uyumlu) mevcuttur. Sızdırmazlık halkasının ince dudaklı tasarımı nedeniyle, iyi bir takip telafisi kabiliyetine sahiptir ve bu da mükemmel sızdırmazlık performansı sağlar. C tipi contanın simetrik yapısı çift yönlü basınç altında sızdırmazlığa olanak sağlar.
1. Hem hidrolik hem de pnömatik uygulamalar için uygundur.
2. Hem yüksek hem de düşük basınçlı uygulamalar için mükemmel sızdırmazlık performansı.
3. Düşük sürtünme, düşük başlangıç direnci, düzgün çalışma, eşit dinamik ve statik sürtünme ve kayma yok.
4. Uzun servis ömrü; yağsız yağlama sızdırmazlığı için uygundur.
5. Çift yönlü basınç sızdırmazlığı için uygundur.
Aşırı değerler aynı anda ortaya çıkmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Medya |
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Hidrolik yağı, yangına dayanıklı sıvılar (HFA/HFB), gaz vb. |
|
-20 ila +180 (FKM O-ringli) |
1. Eşleşen O-halka malzemeleri: RO1 Nitril Bütadien Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3, diğer isteğe bağlı malzemeler arasında PTFE2, PTFE4 ve diğer yüksek performanslı malzemeler bulunur.
Sipariş Modeli RC06-80x89.9x9.2-PTFE3—R01
Model-Çubuk Çapı x Yiv Çapı x Yiv Genişliği PTFE3 - Modifiye PTFE Malzeme Kodu R01 O-ring Malzemesi
Özellikler tablosunda listelenen her boyutta ürün üretebilir.
|

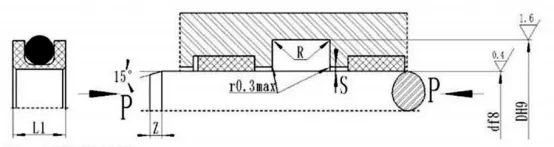

d f8 Standart RC06 |
d f8 Hafif hizmet RC06-Q |
d f8 Ağır hizmet RC06-Z |
H9 |
L+0.2 |
L1 |
Rmaks |
Smaks |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Not: 1. Mil çapı ≤ 70 mm için açık oluklu contalar tavsiye edilir. Entegre (kapalı) oluklu contaların montajı için lütfen kurulum kılavuzuna bakın.
2. Basınç > 40MPa için, contanın Smax kök alanı H8/f8 uyum toleransını kullanmalıdır.
Eşleşen O-ring GB1235 Teknik özellikler tablosunda listelenen her boyutta ürün üretebilir.
|
Mil çapı aralığı d f8 |
Oluk çapı H9 |
Hendek genişliği L+0,2 |
Mühür yüksekliği L1 |
Yuvarlatılmış köşeler Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Sipariş örneği RC07—80*90,4*9,8-PTFE3-R01
