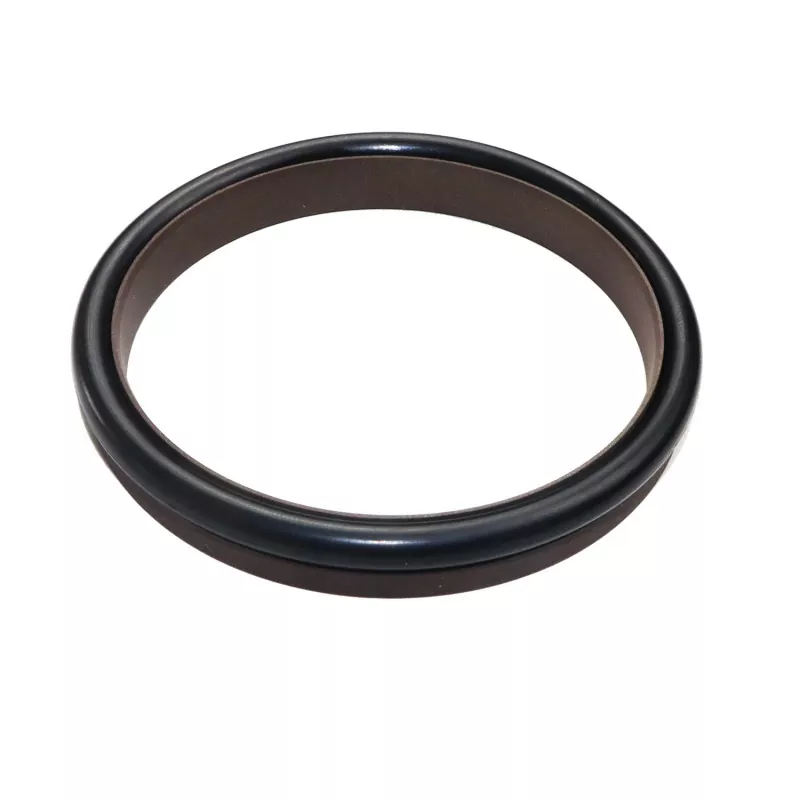

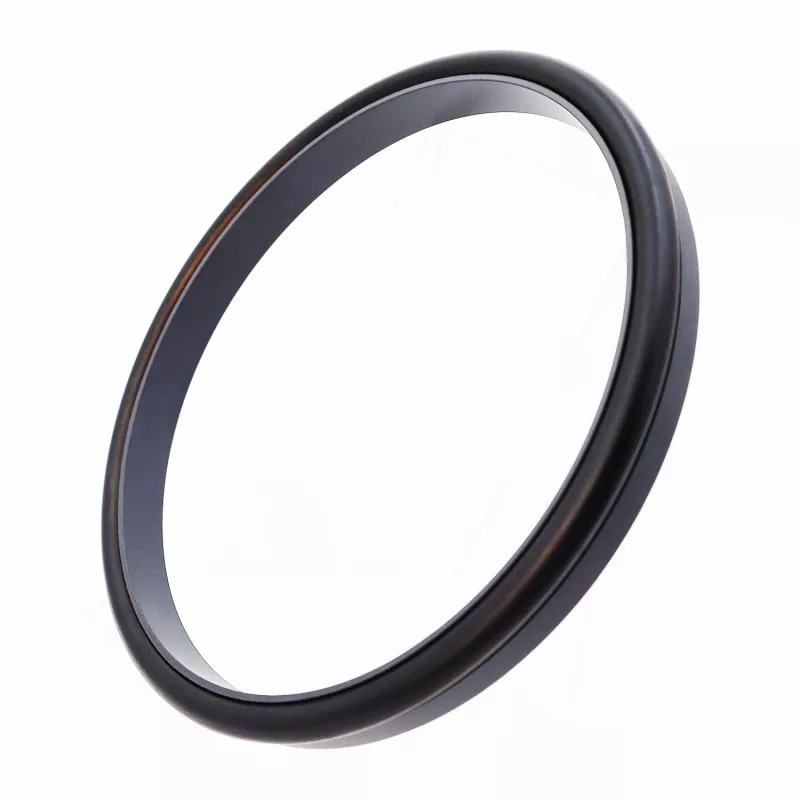

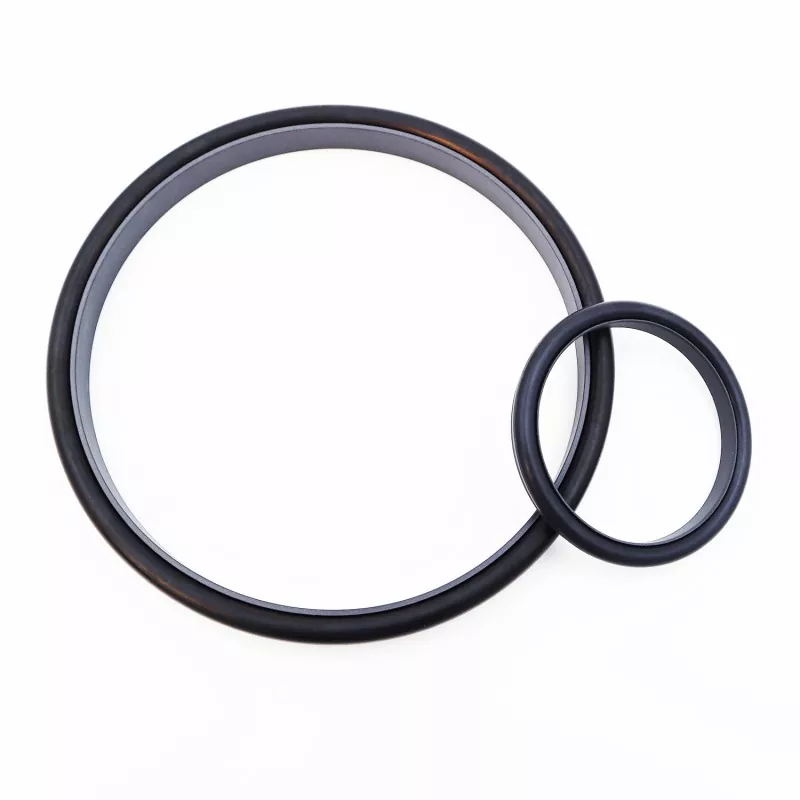

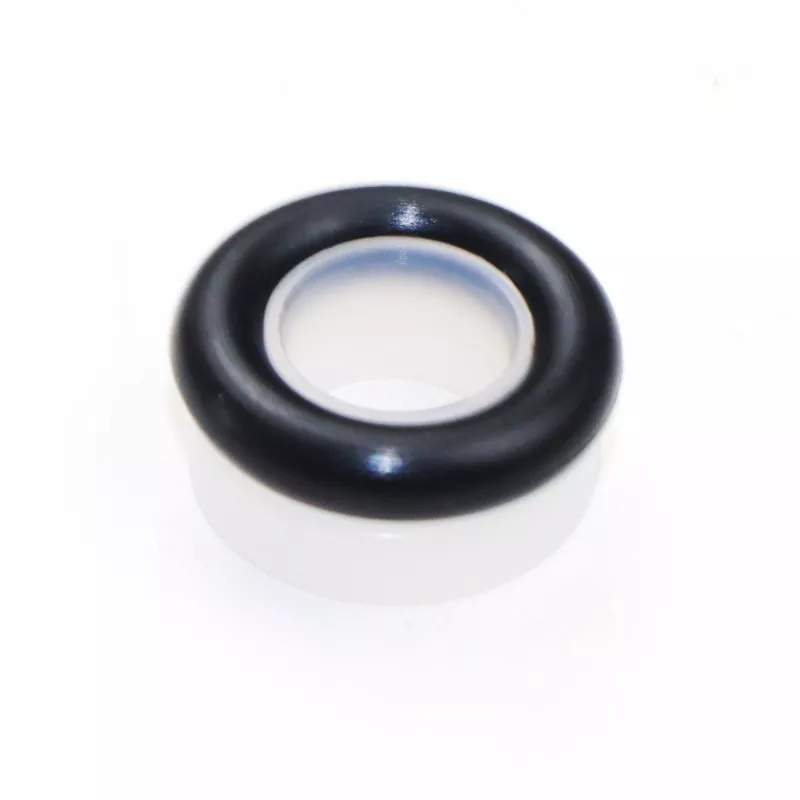

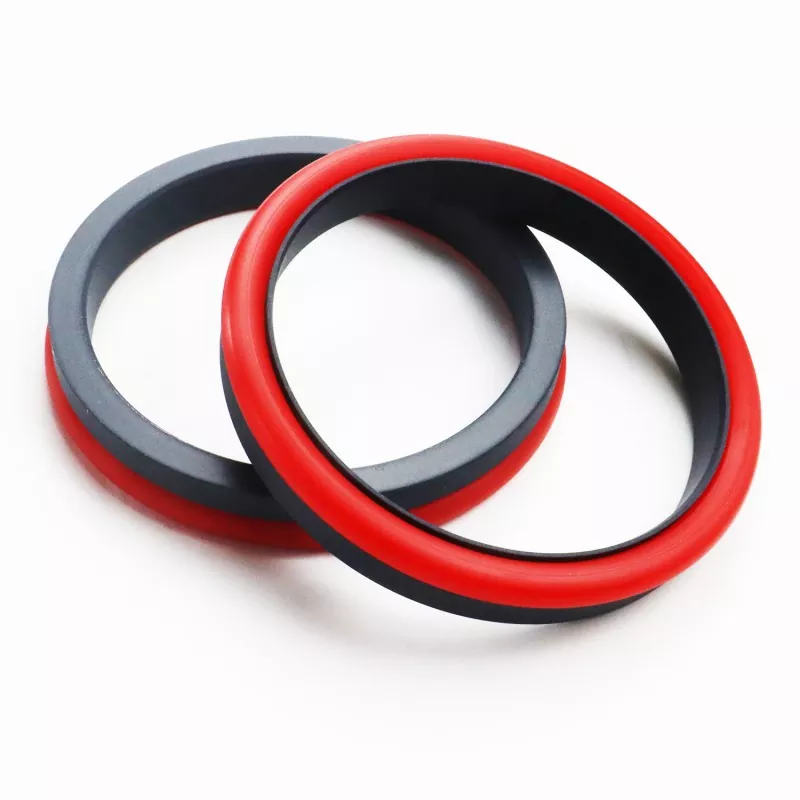

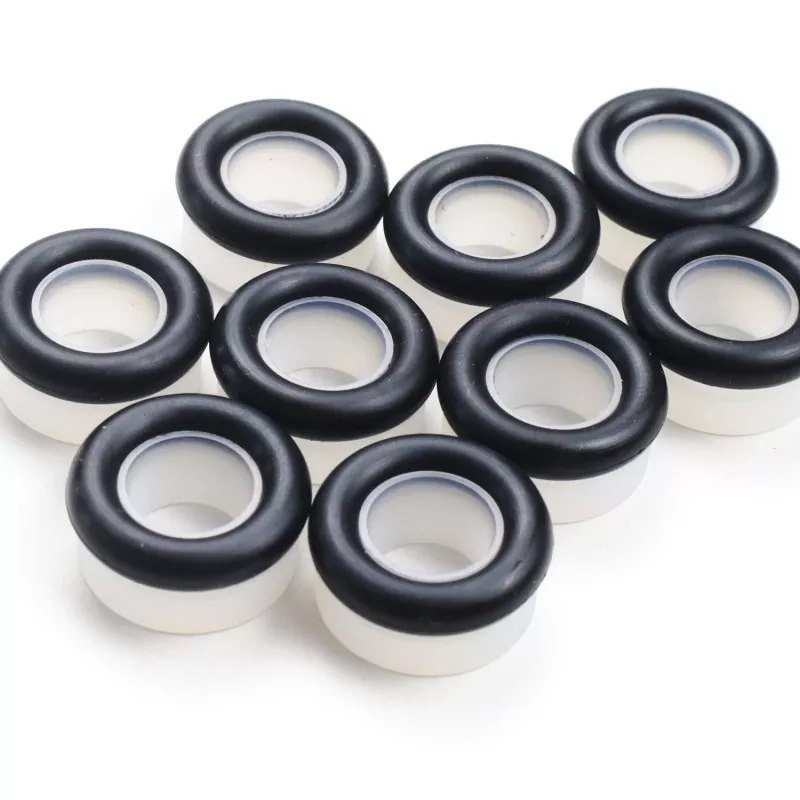

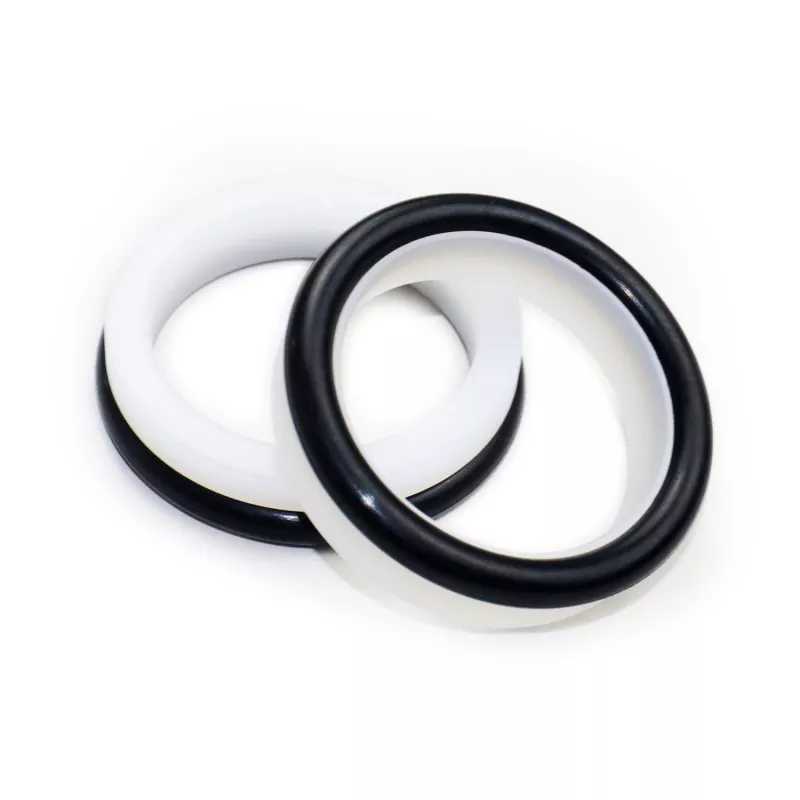

Güçlendirilmiş Dik Açılı Kombine Conta (Ultra Yüksek Basınç/Hidrolik Basınç Contası), PTFE ve onun kompozit malzemelerinden yapılmış güçlendirilmiş bir dik açılı conta halkası ve bir O-halkasından oluşur. Hidrolik ileri geri harekette tek yönlü sızdırmazlık için uygundur.
Kullanılan O-ring tipine bağlı olarak RC08 ve RC09 serisinde (GB1235 serisi O-ringlerle uyumlu) mevcuttur. Sızdırmazlık halkasının optimize edilmiş kalınlık tasarımı sayesinde su basıncında veya diğer düşük viskoziteli ortamlarda bile iyi performans gösterir.
Güçlendirilmiş sızdırmazlık halkasının yapısal tasarımı aynı zamanda contanın yüksek ve ultra yüksek basınca karşı direncini de artırır. Genellikle kapalı oluklara montaja uygun değildir.
1. Düşük sürtünme, düşük başlangıç direnci, düzgün hareket, eşit dinamik ve statik sürtünme, kayma yok.
2. Yağsız yağlama sızdırmazlığı için uygun uzun servis ömrü.
3. Yüksek basınçlı, ultra yüksek basınçlı ve su gibi düşük viskoziteli ortamların sızdırmazlığı için uygundur.
Aşırı değerler aynı anda ortaya çıkmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Medya |
|
≤200 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Hidrolik yağı, yangına dayanıklı sıvılar (HFA/HFB), gaz vb. |
|
-20 ila +200 (FKM O-ringli) |
1. Eşleşen O-halka malzemeleri: R01 Nitril Bütadien Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3, diğer isteğe bağlı malzemeler arasında PTFE2, PTFE4 ve diğer yüksek performanslı malzemeler bulunur.

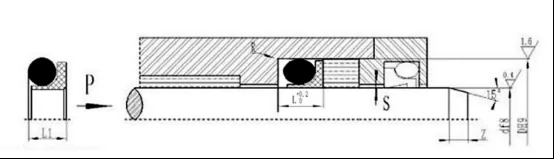

Sipariş modeli RC08—80x90.2x11.2—PTFE3—R01 Model-Çubuk Çapı x Yiv Çapı x Yiv Genişliği-Malzeme Kodu
RC08 Teknik Özellikler ve Parametreler Tablosu
Özellikler tablosunda listelenen her boyutta ürün üretebilir
|
Standart df8 RCO8 |
Hafif yük df8 RCO8-Q |
Ağır yük df8 RC08-Z |
Oluk çapı H9 |
Oluk genişliği L+0,2 |
Mühür yüksekliği L1 |
Yuvarlatılmış köşeler Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka tel çapı dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Not:1. Kapalı kanallı sistem isteniyorsa lütfen firmamıza danışınız.
2. Basınç > 60MPa, kök H8/f8 uyum toleransı, ultra yüksek basınç contası Smax < 0,05.
