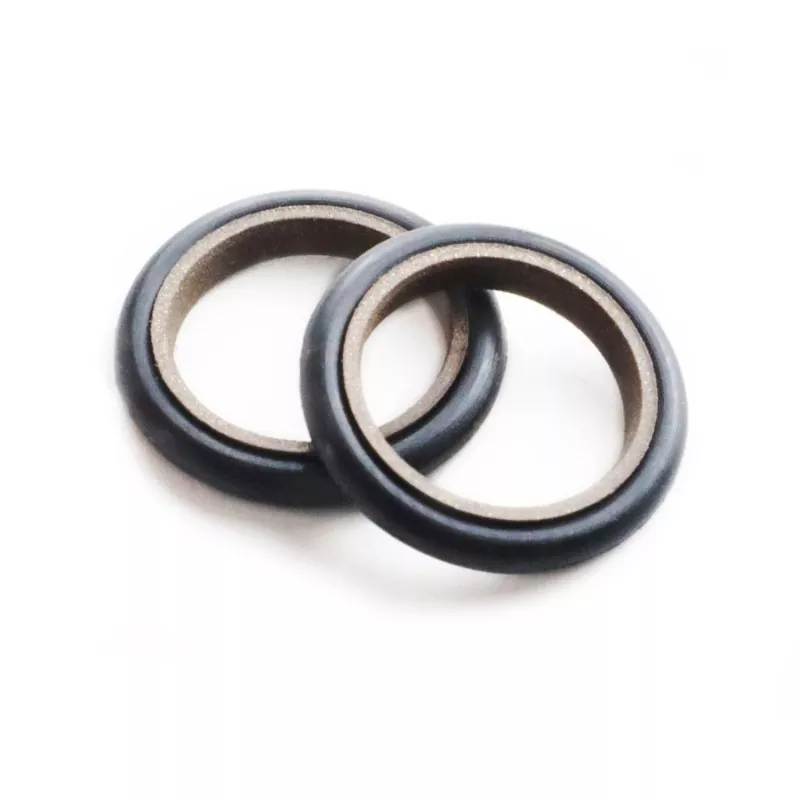

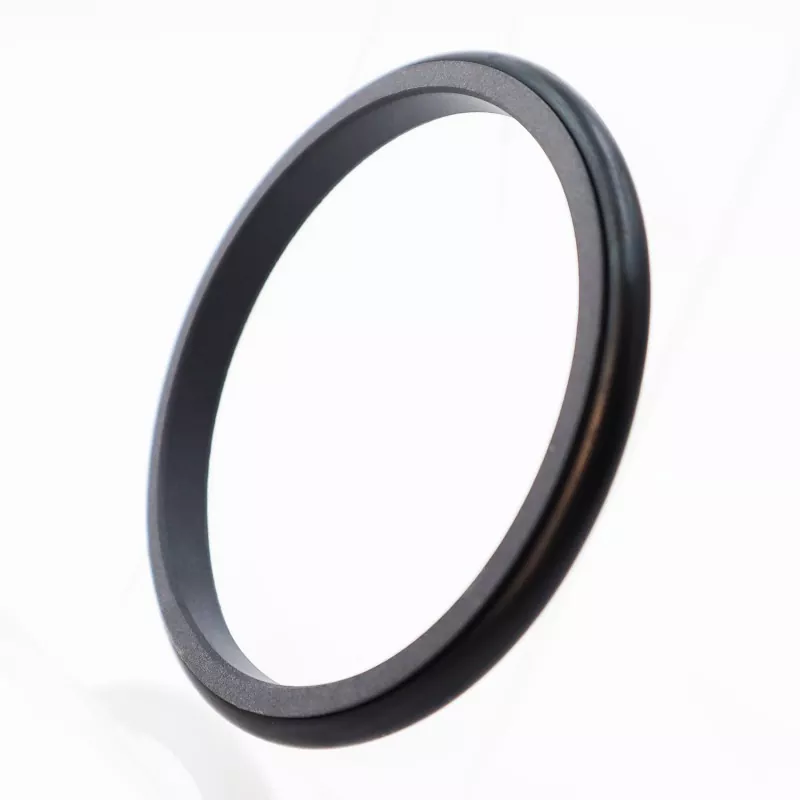

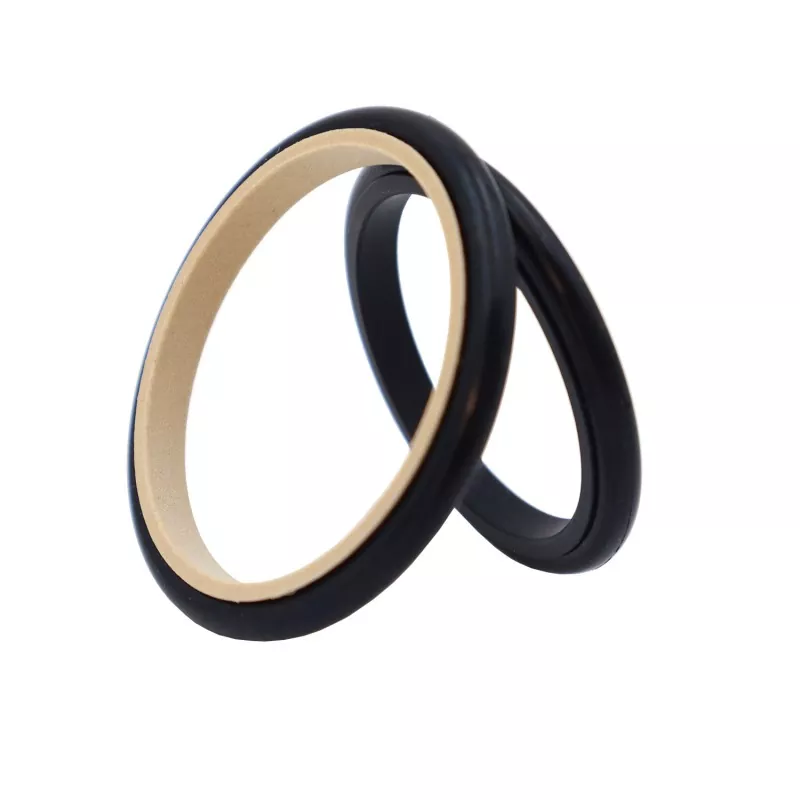

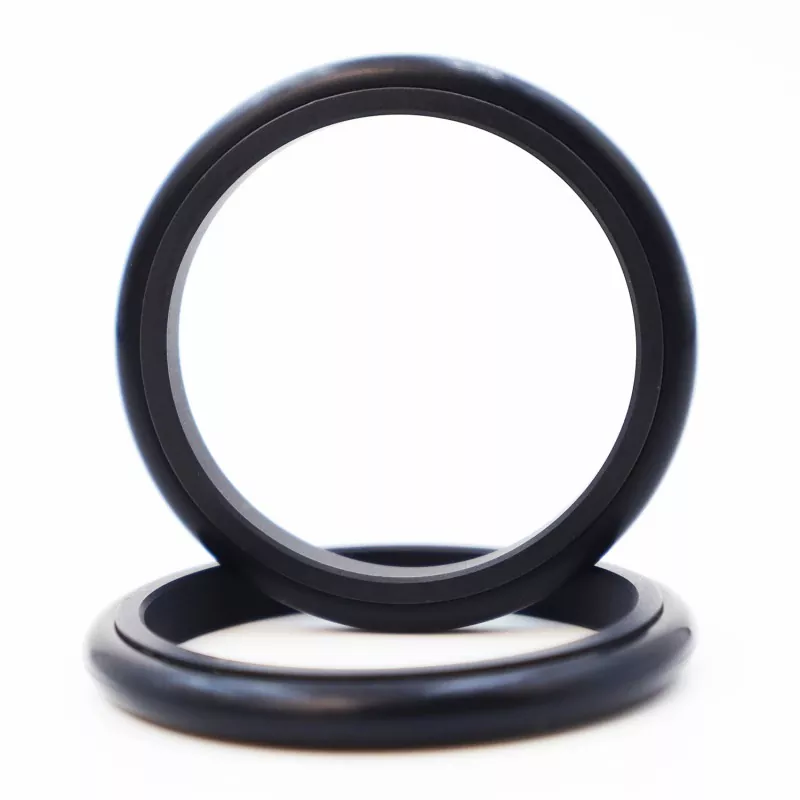

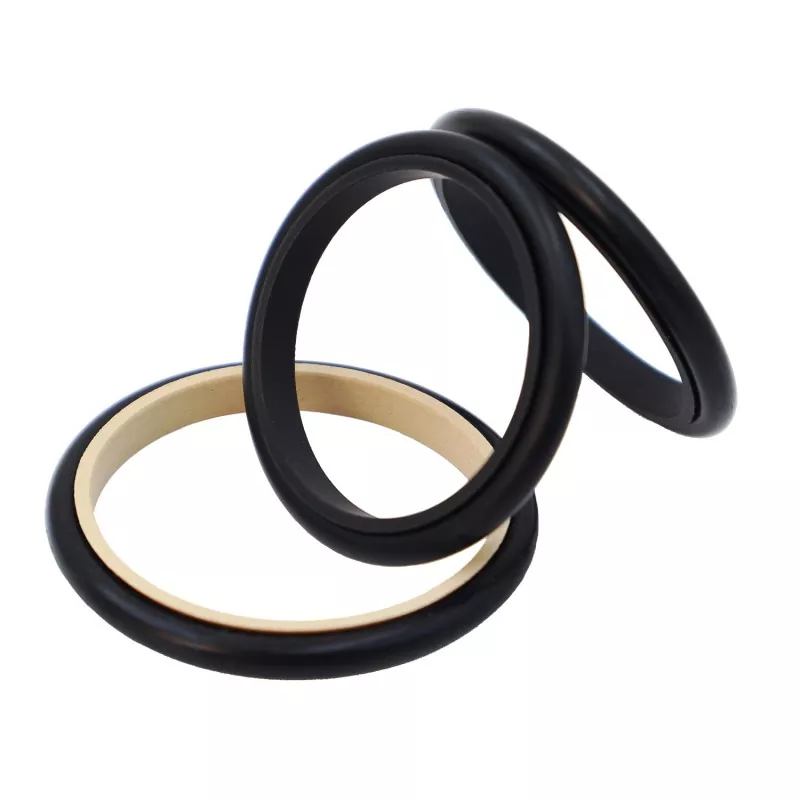

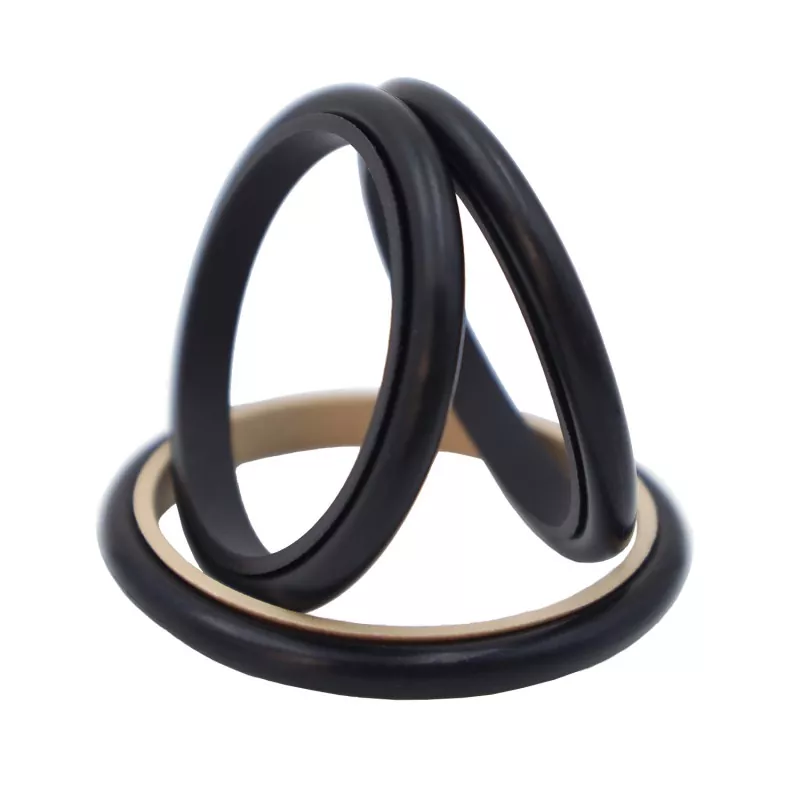

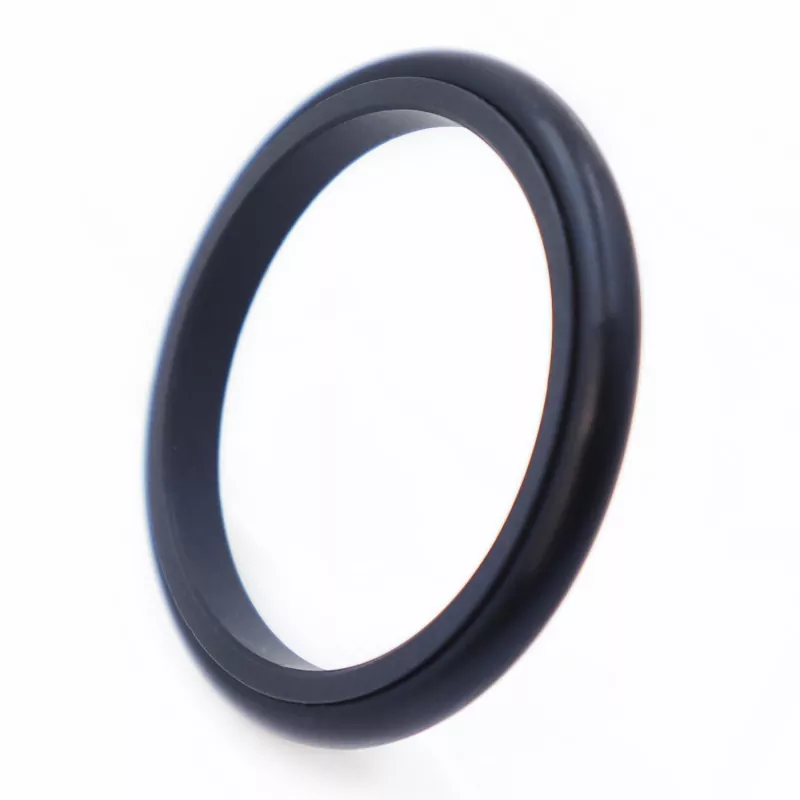

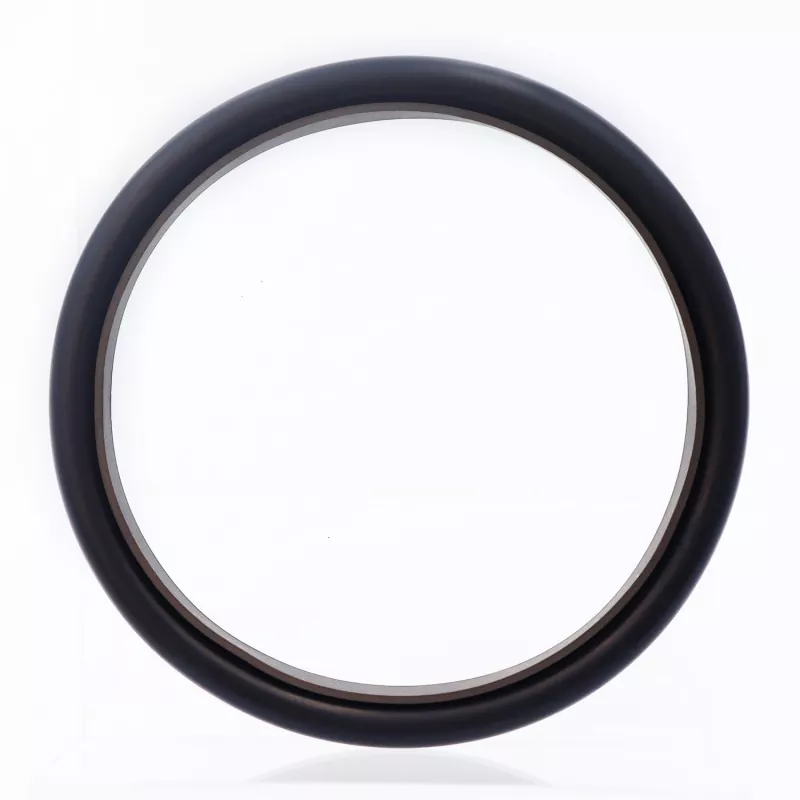

Kapak Kombinasyon Contası, hidrolik ve pnömatik pistonlu uygulamalarda çift yönlü basınç yalıtımı için tasarlanmış, PTFE kapak şeklinde bir conta halkası ve kauçuk bir O-halkadan oluşur. O-halkası radyal kuvvet sağlar ve conta halkası üzerindeki aşınmayı telafi eder; Sızdırmazlık halkası, mükemmel takip telafisi yetenekleri sunan ve üstün sızdırmazlık performansı sağlayan ince dudaklı bir tasarıma sahiptir. Standart GB1235 O-ring oluklarıyla uyumludur. 30 mm'den küçük çubuk çapları için ayrık tip (açık) oluk tasarımı kullanılmalıdır.
Bu conta hem hidrolik hem de pnömatik çalışma koşullarına uygundur ve çift yönlü basınç sızdırmazlığını destekler. Düşük sürtünme, minimum kopma direnci, yapışma-kayma olmadan düzgün çalışma, yağsız yağlamaya uygunluk ve uzun servis ömrü gibi avantajlar sunar. Minimum kurulum alanı gerektirir ve kolay sökme ve bakım olanağı sağlar.
Seçim Notu: Çubuk çapı 30 mm veya daha az olan uygulamalarda, kurulum için ayrık tip (açık) oluk kullanılması önerilir.
1. Hem hidrolik hem de pnömatik uygulamalar için uygundur; çift yönlü basınç sızdırmazlığını destekler.
2. Düşük sürtünme, minimum kopma direnci ve düzgün hareket; eşit dinamik ve statik sürtünme; yapışma-kayma yok.
3. Uzun servis ömrü; yağsız yağlama uygulamaları için uygundur.
4. Kompakt tasarım; kolay kurulum ve bakım.
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Medya |
|
≤20 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Mineral bazlı hidrolik yağlar, yangına dayanıklı sıvılar (HFA/HFB), gazlar vb. |
|
-20 ila +180 (FKM O-ringli) |
1. Birlikte verilen O-halkanın malzemeleri şunları içerir: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE3; alternatif malzemeler arasında PTFE1, PTFE2 ve PTFE4 yer alır.
Sipariş Modeli: RC13—80-PTFE3—R01 veya SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Mil Çapı dPTFE3 - PTFE Malzeme Kodu R01 - O-ring Malzeme Kodu

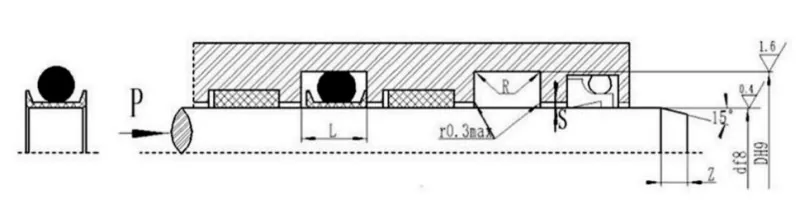

Ürünler özellikler tablosunda belirtilen her ebatta üretilebilmektedir.
|
Mil çapı aralığı d f8 |
Kanal çapı D H9 |
Oluk genişliği L+0,2 |
Köşe yarıçapı Rmaks |
Radyal boşluk Smaks |
Pah Zmin |
O-halka tel çapı d0 |
|
|
Hidrolik uygulamalar için |
Düşük sürtünmeli pnömatik ve hidrolik uygulamalar için |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
