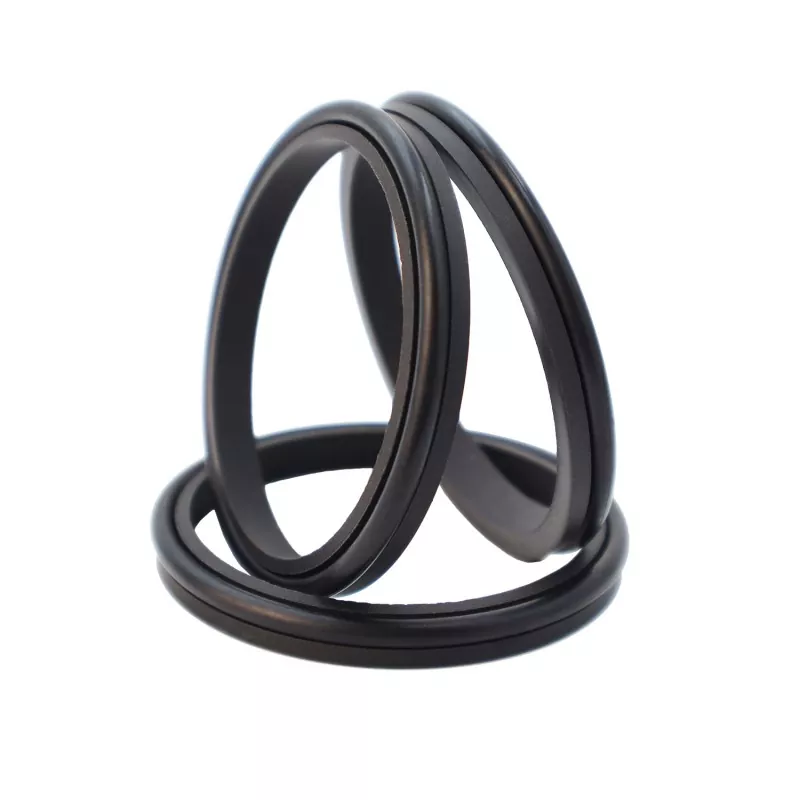

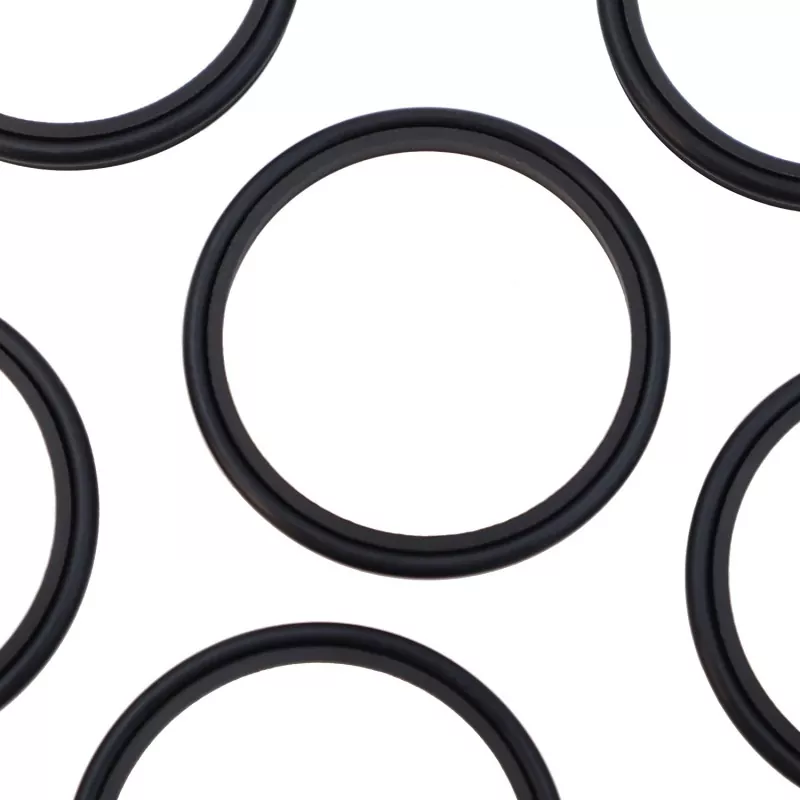

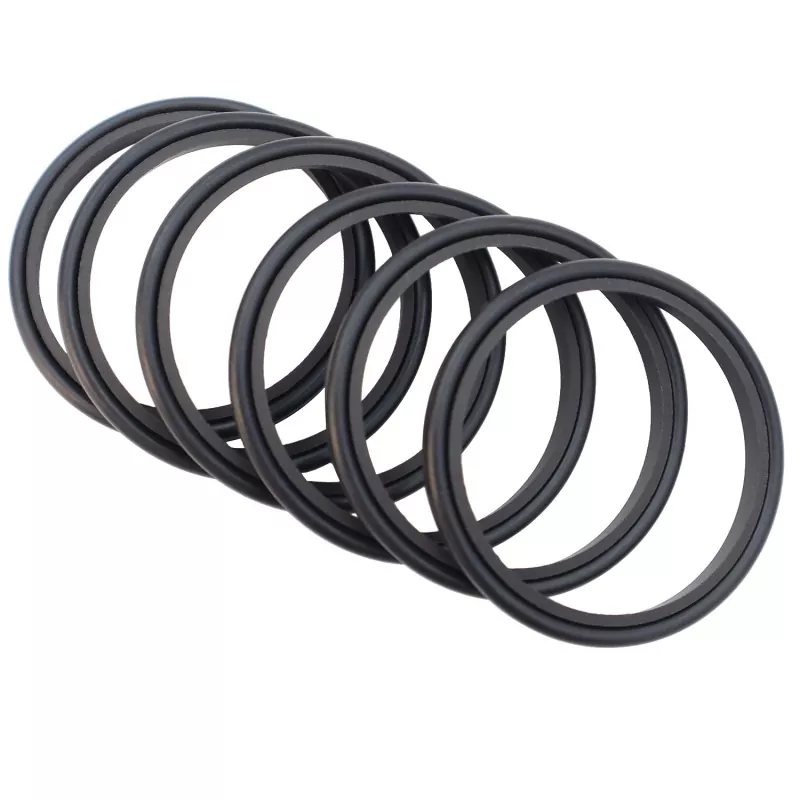

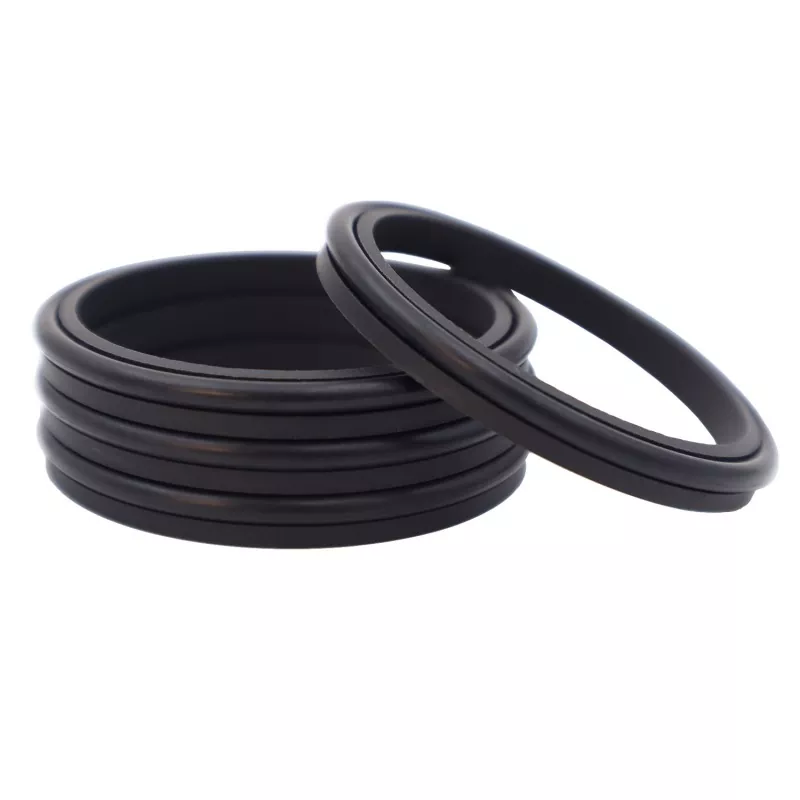

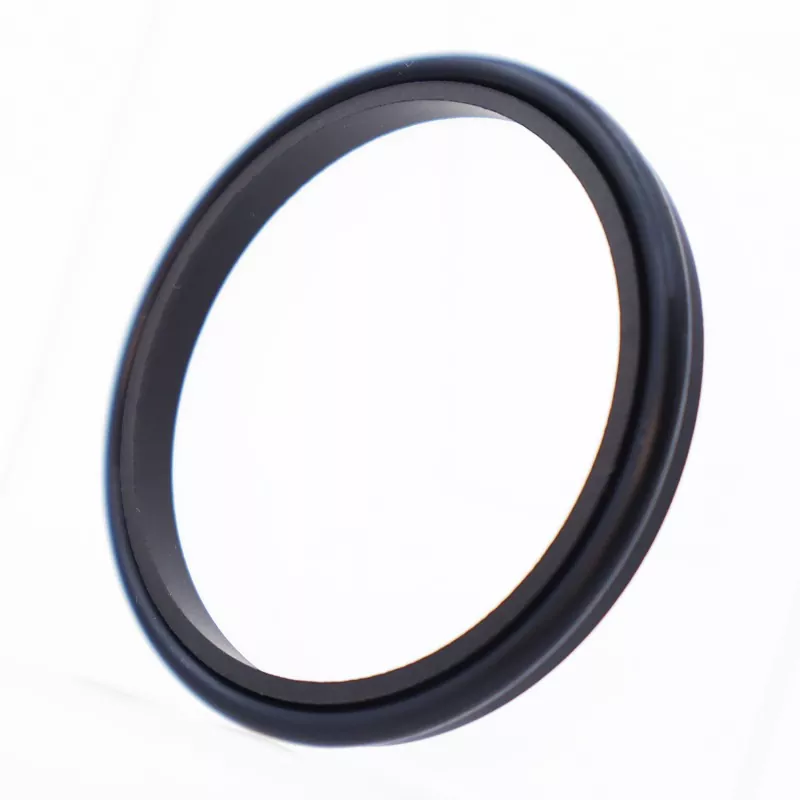

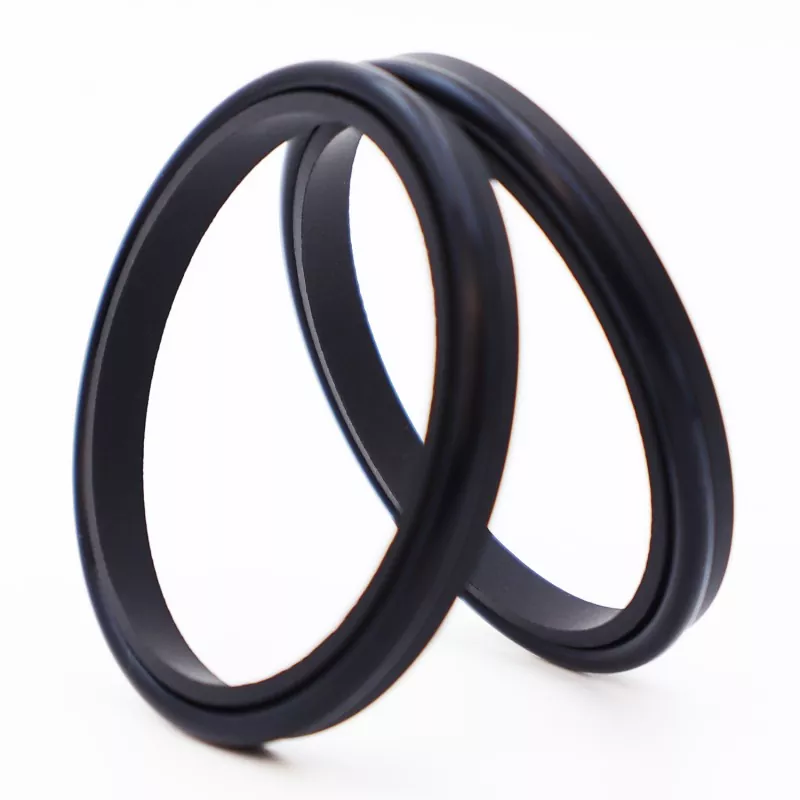

Tek Dudaklı Kombine Silecek Contası, doldurulmuş bir PTFE tek dudaklı silecek halkası ve kauçuk bir O-halkasından oluşan tek etkili bir silecek contasıdır; Tozu kazımak ve sistemin kirlenmesini önlemek için çalışır. Pistonlu, salınımlı veya sarmal hareket uygulamaları için uygundur.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız m/s |
Medya |
|
- |
-35 ila +100 (NBR O-halkalı) |
6 |
Hidrolik yağı, emülsiyon, su vb. |
|
-20 ila +200 (FKM O-ringli) |
Sipariş Modeli: RCF03—80-PTFE3—R01
RCF03 – Modeli | 80 – Mil Çapı | PTFE3 – Genel Amaçlı Modifiye PTFE | R01 – Kauçuk Bileşenler için Malzeme Kodu
Nitril Kauçuk (NBR) – R01 | Flor kauçuk (FKM) – R02
Ürünler belirtilen parametre aralığında istenilen ebatta temin edilebilmektedir.
|

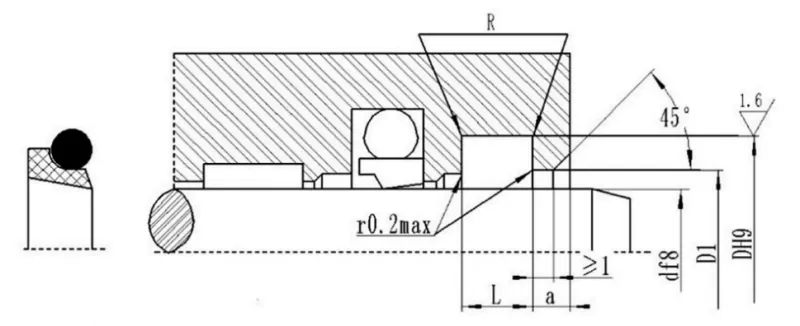

Mil çapı aralığı d f8 |
Oluk çapı H9 |
Oluk genişliği L+0,2 |
Açıklık deliği çapı D1 H11 |
Açık açıklık genişliğini temizle a ≥ |
Köşe yarıçapı R≤ |
O-halkası Kesit çapı Yapmak |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
