Basınç/MPa |
Sıcaklık / °C |
Hız /m/s |
Orta |
|
≤40 |
-35~+100 (NBR O-halkalı) |
≤2 |
Hidrolik yağı, emülsiyon, su, gaz vb. |
|
-20~+200 (FKM O-halkalı) |
1. Mevcut O-halka malzemeleri: R01 Nitril Bütadien Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: Standart malzemeler PTFE3 ve PTFE4; diğer isteğe bağlı malzemeler arasında PTFE1, PTFE2 ve PTFE5 bulunur.
Sipariş Örneği
Sipariş Modeli RC2052—80x91×4.2—PTFE3—R01 Model-dxDxL- Malzeme Kodu
Sipariş Modeli RCX17—80x91×4.2—HPU Model-dxDxL- Malzeme Kodu

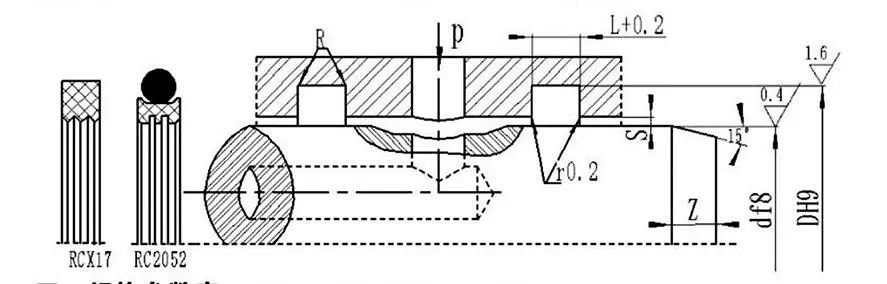

Özellikler ve parametreler tablosu (parametre aralığındaki tüm özellikler mevcuttur)
|
Mil çapı aralığı d f8 |
Hendek çapı DH9 |
Hendek genişliği L+⁰.2 |
Radyal boşluk Smax |
Yuvarlatılmış köşeler Rmaks |
Pah Zmin |
|
|
0~10Mpa |
10~20Mpa |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7.5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11.0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15.5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21.0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
d+28.0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Not: Şaft çapı ≤ 30 mm için açık oluklar tavsiye edilir.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Not: Gerekli özellikler burada listelenmemiştir; lütfen firmamızla iletişime geçin. Maksimum çapı 2800mm olan ürünler sunuyoruz.
Çok yönlü kurulum ve kullanım talimatları
Rui Chen, contaların tam performansını sağlamak için doğru kurulumun ilk ön koşul olduğunu biliyor; ayrıca size her ürünün, özellikle karmaşık veya standart dışı özel parçaların kullanımı konusunda kapsamlı rehberlik vereceğiz, ayrıntılı grafik kurulum kılavuzu da olacak.
Bu kılavuzlara, sanki mühendislerimiz sahadaymış gibi, kurulum öncesi inceleme noktalarını, doğru kurulum adımlarını, gerekli araçları ve kaçınılması gereken yanlış işlemleri açıkça gösteren yüksek çözünürlüklü adım adım diyagramlar ve metin talimatları eşlik etmektedir. Ek olarak, karmaşık montajlar veya sistemler için, operatörlerinizin dinamik gösterimler aracılığıyla kurulum tekniklerini ve önlemlerini sezgisel ve hızlı bir şekilde öğrenmelerine olanak tanıyan ve yanlış kurulum nedeniyle erken arıza riskini büyük ölçüde azaltan profesyonel video eğitimleri oluşturuyoruz.
