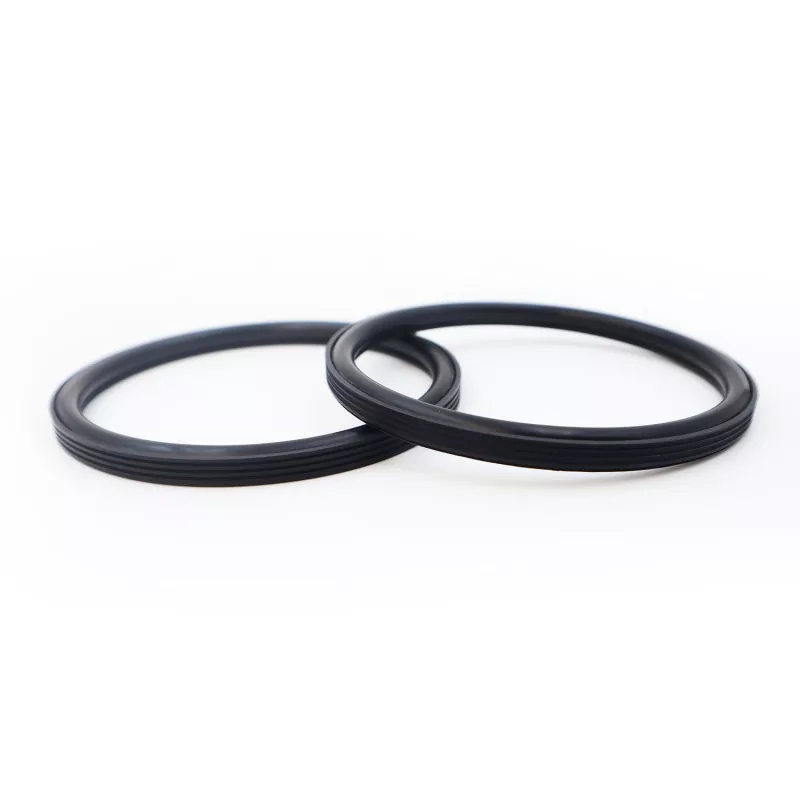

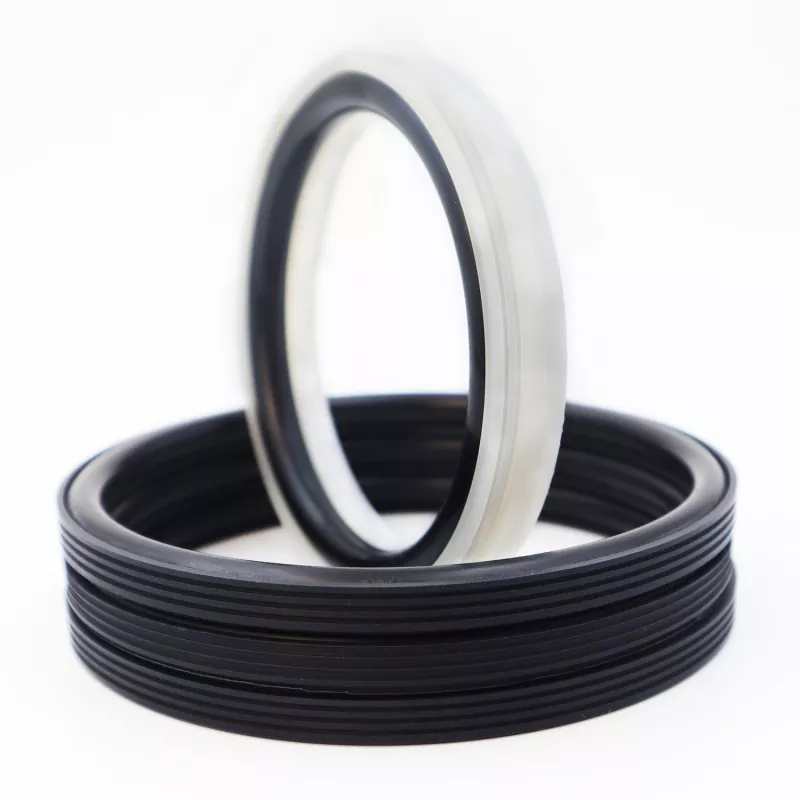

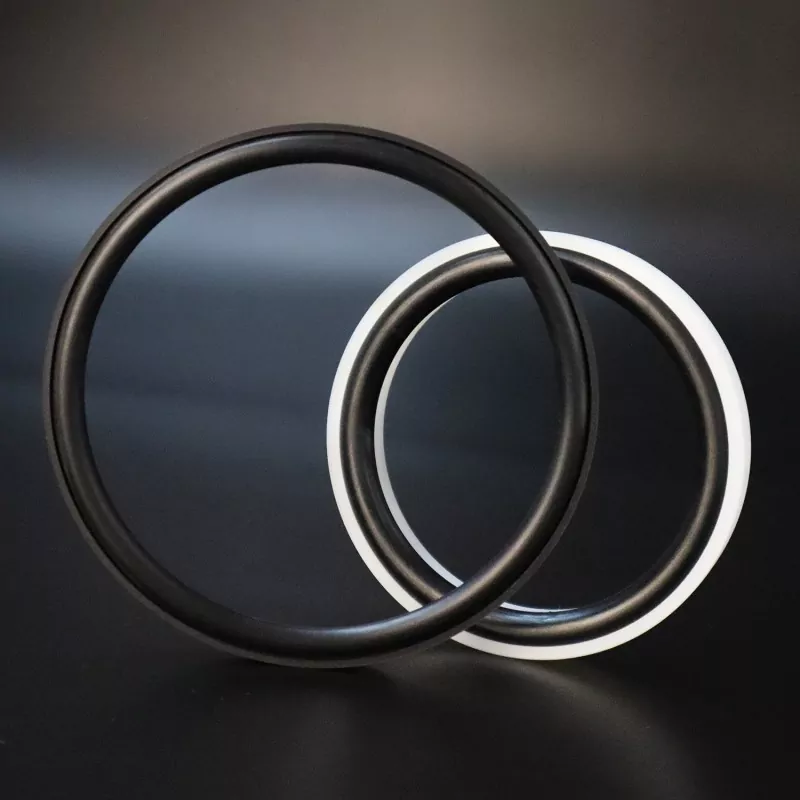

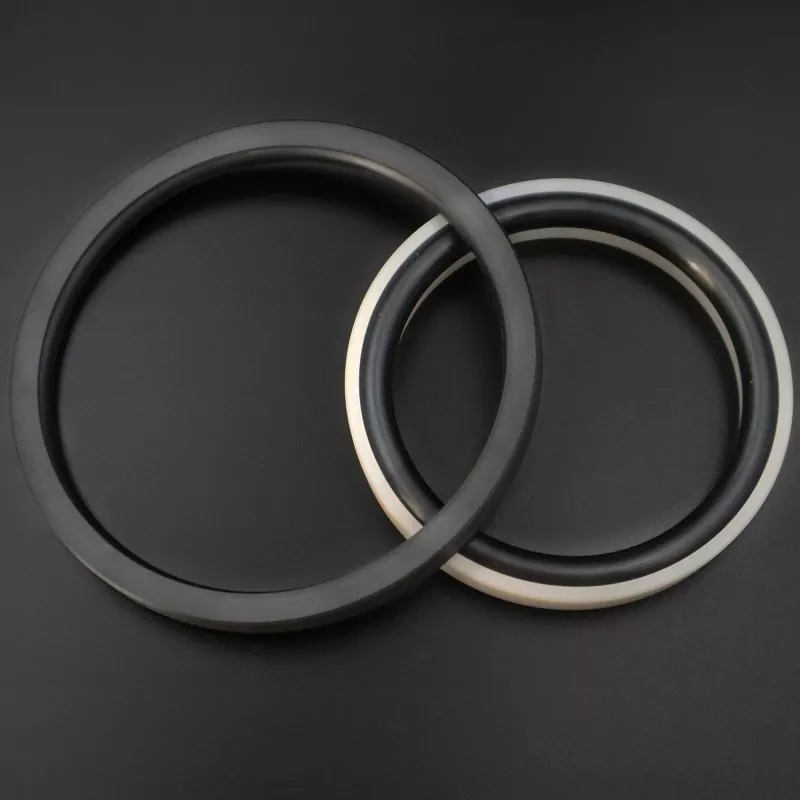

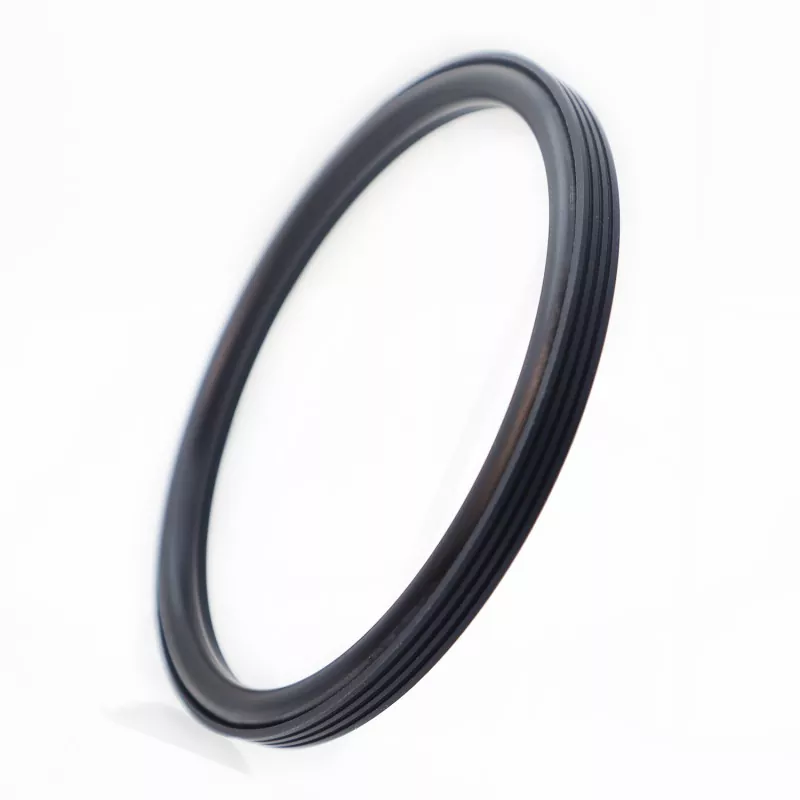

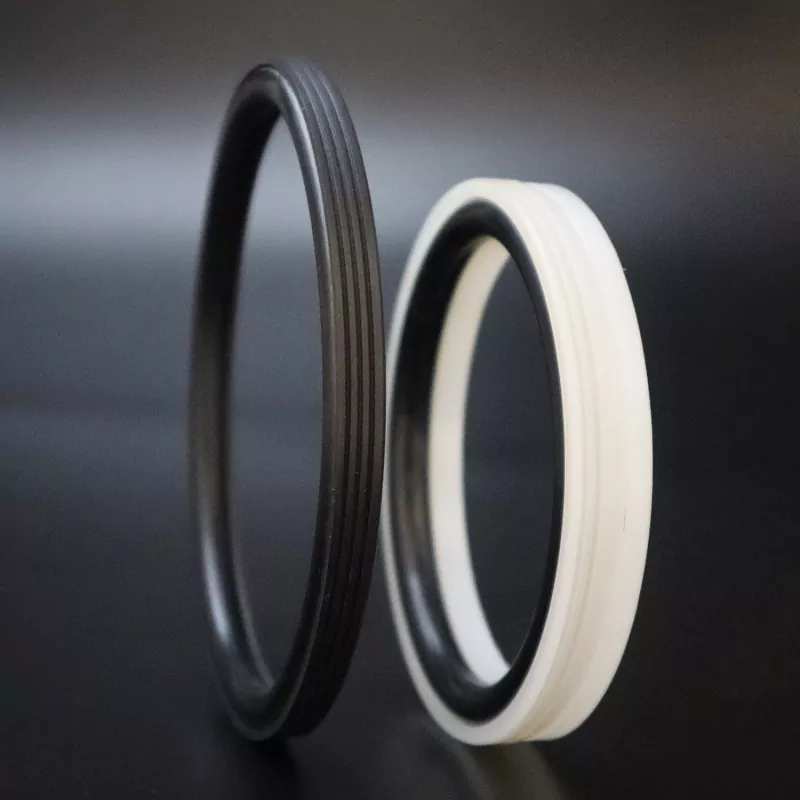

RC2062 Takviyeli Dişli Piston Contası, yüksek performanslı mühendislik plastiğinden yapılmış özel olarak tasarlanmış dişli bir sızdırmazlık halkasından ve kauçuk bir O-halkasından oluşur; hidrolik pistonlu ve döner uygulamalarda tek yönlü sızdırmazlık için uygundur.
Uzun servis ömrüne, düşük sürtünmeye, mükemmel sızdırmazlık performansına, kompakt ayak izine ve kurulum ve bakım kolaylığına sahiptir. Sızdırmazlık dudağının ve kalınlığının optimize edilmiş tasarımı, çimento bulamacı gibi sert ortamlara maruz kaldığında bile etkili sızdırmazlık sağlar.
Kompakt genel yapısıyla kurulum alanı gereksinimlerini en aza indirir ve yerinde montajı ve sonraki bakımı kolaylaştırır. Bulamaç işleme uygulamalarında piston hazneleri için güvenilir bir sızdırmazlık çözümü olarak hizmet eder. Endüstriyel ekipman üreticilerini bu ürünü değerlendirmeye, karşılaştırmaya ve toplu siparişler vermeye davet ediyoruz.
Sınırlayıcı değerler aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C)
|
Hız (m/s) |
Orta |
|
|
Pistonlu hareket |
Dönme hareketi |
|||
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
≤2 |
Su, çamur, ham petrol, hidrolik yağı, emülsiyon |
|
-20 ila +200 (FKM O-ringli) |
||||
1. Uyumlu O-halka malzemeleri şunları içerir: RO1 Nitril Kauçuk (NBR), RO2 Floroelastomer (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE4; mevcut diğer malzemeler arasında PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 vb. yer alır.
Sipariş Modeli: RC2062-80*68,3*7,6-PTFE4-R01
Model - Delik Çapı * Yiv Çapı * Yiv Genişliği - Malzeme Kodu
Parametreler dahilinde herhangi bir boyut mevcuttur
|

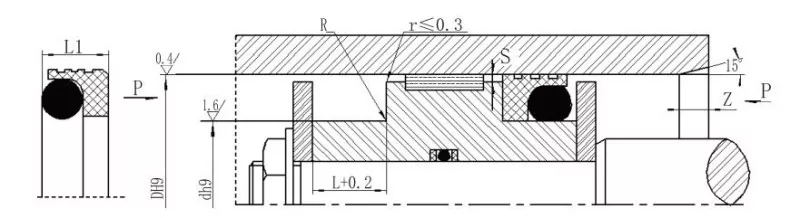

Delik boyutu aralığı Standart tip H9 RC2062 |
Delik aralığı Ağır hizmet H9 RC2062-Z |
Oluk çapı d h9 |
Oluk genişliği L+0,2 |
Mühür genişliği L1 |
Köşe yarıçapı Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka kesit çapı |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Not: 1. ≤30 mm delik çapları için açık kanal tasarımı önerilir.
2. 30 MPa'yı aşan basınçlar için ekstrüzyon boşluğu için H8/f8 uyumu önerilir.
