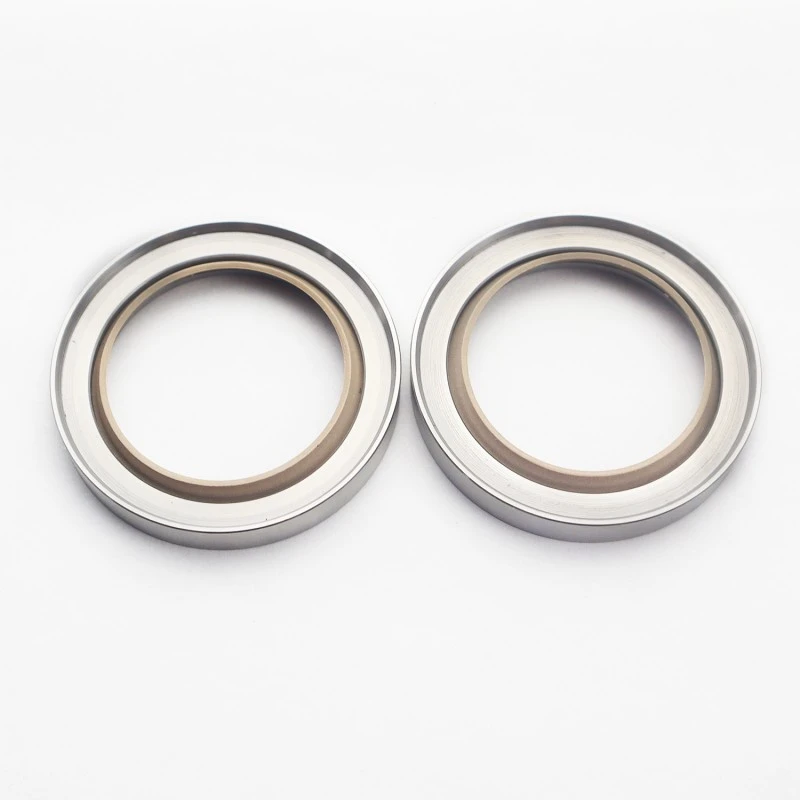

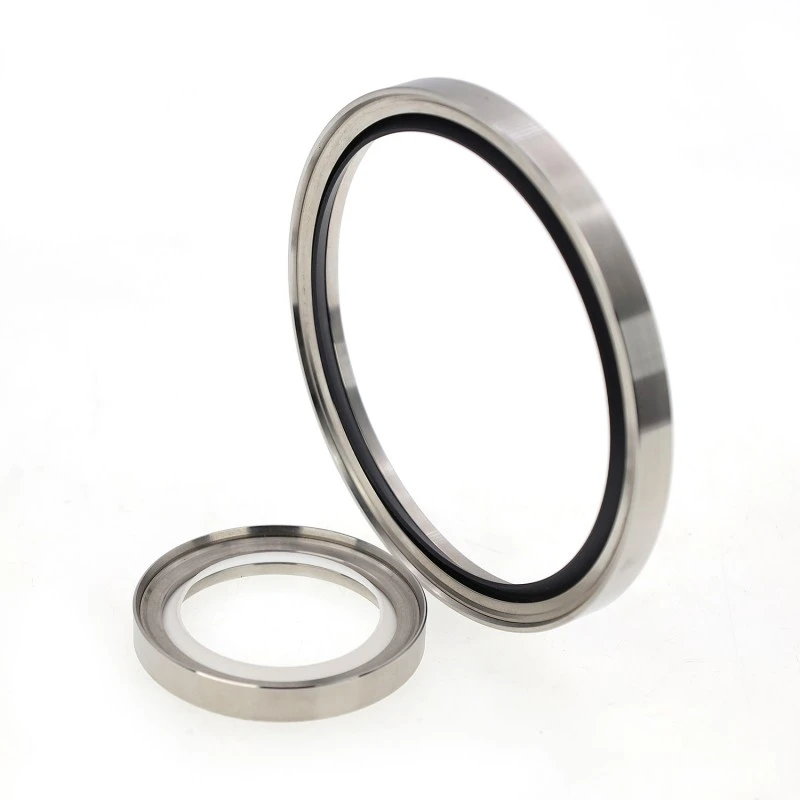

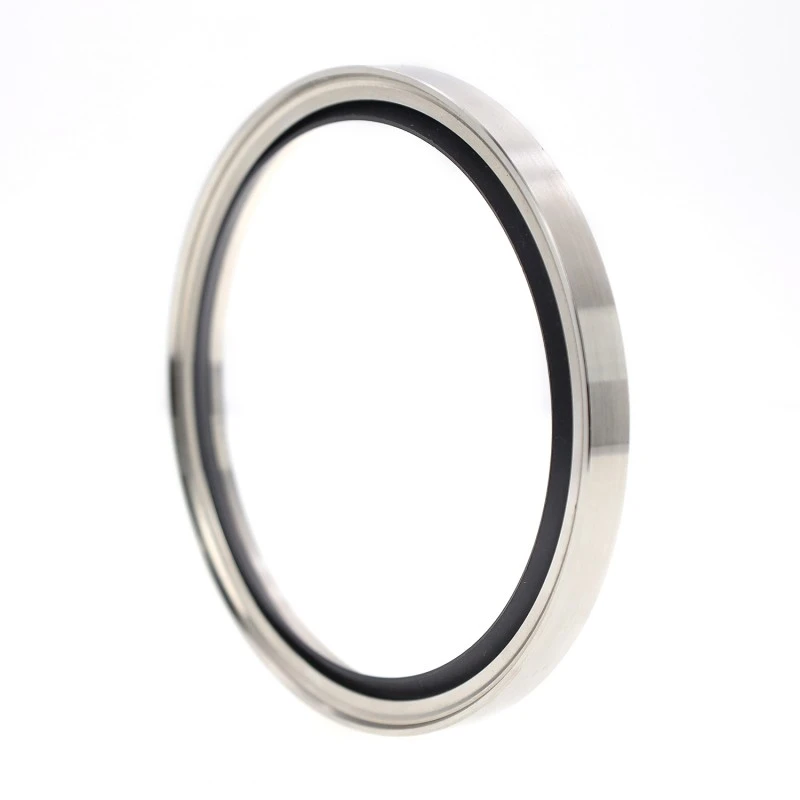

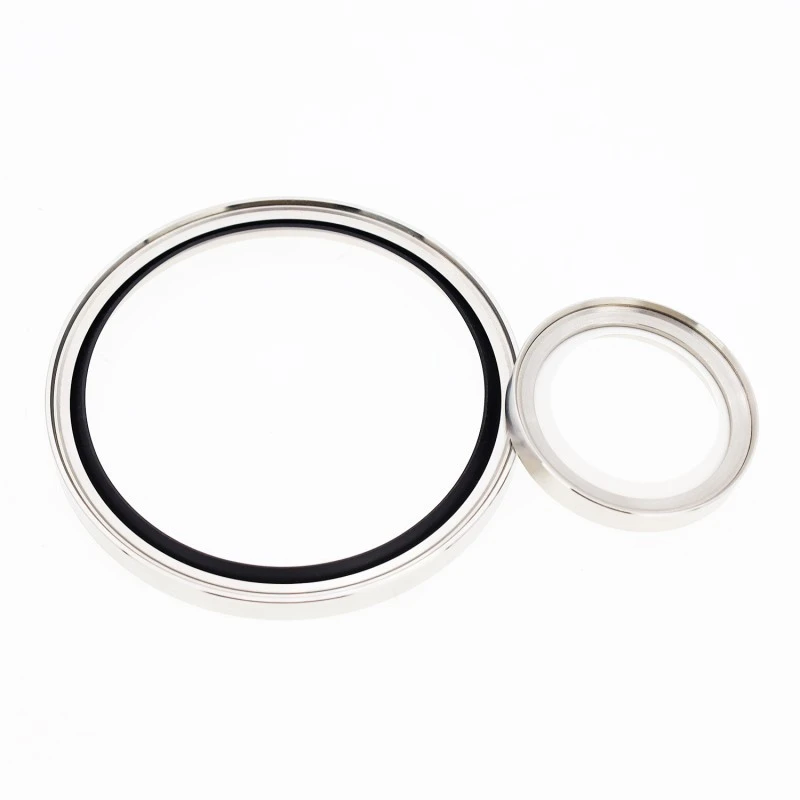

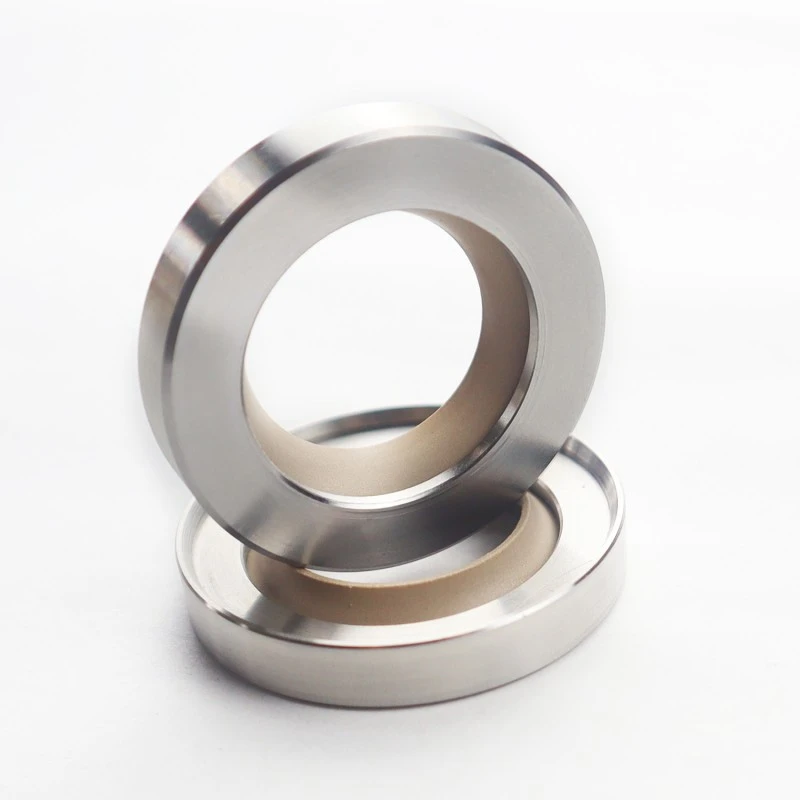

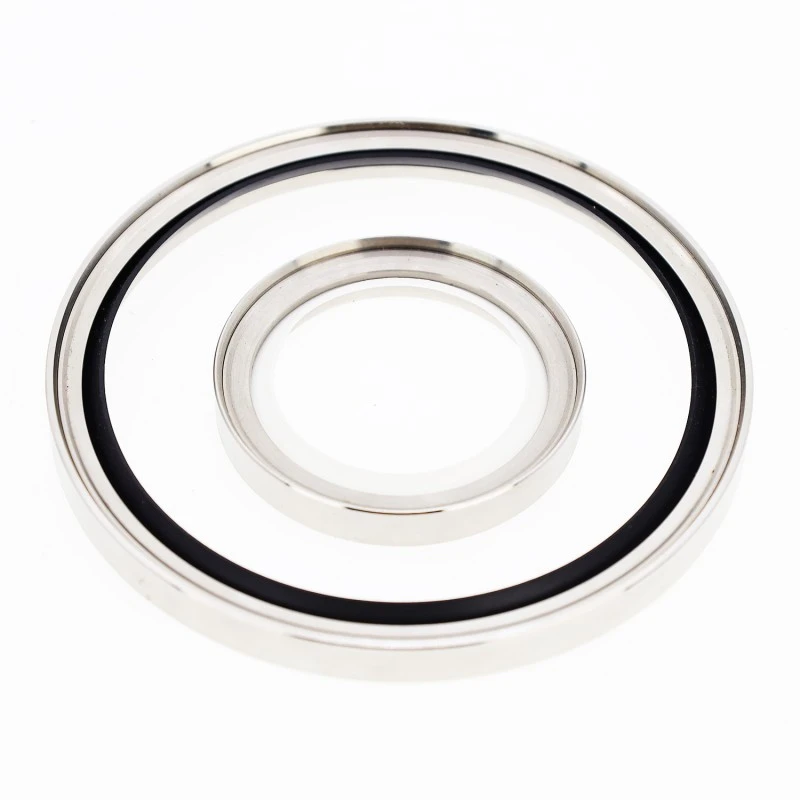

1. Mükemmel kimyasal direnç
2. Geniş çalışma sıcaklığı aralığı
3. Düşük yağlamalı ve yağsız yağlama için uygundur
4. Minimum güç tüketimi için düşük sürtünme
5. Yüksek doğrusal hızlara uygundur
6. Yapışma-kayma etkisi yok, uzun süreli aksama süresinden sonra düşük başlangıç direnci
7. Sertleştirilmemiş dönen miller için uygundur (uygun PTFE dudaklı conta seçimiyle)
8. Yüksek basınçlı uygulamalara uygundur
Tipik uygulamalar şunları içerir: döner kompresörler, vidalı kompresörler, şanzımanlar/dişli kutuları, üfleyiciler, motorlar, takım tezgahları, pompalar, hidrolik motorlar, santrifüjler, vb.
Birleşen yüzeyler için sertlik gereksinimleri
Önerilen sertlik: HRC ≥ 58. Gerekli sertlik birçok faktöre bağlıdır; düşük basınçlı ve düşük hızlı uygulamalar için daha yumuşak dönen miller de uygundur. Yumuşak metaller için PTFE6 dudaklı contalar tavsiye edilir.
Birleşme yüzeyleri için kalite gereksinimleri Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Kesit şekli |
Modeli |
Basınç |
Sıcaklık |
Hız |
Orta |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Petrol, gaz, su vb. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Petrol, gaz, su vb. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Petrol, gaz, su vb. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Petrol, gaz, su vb. |
Akışkan Dinamik Spiral Devridaim Contası: RCS-D tipi, sızdırmazlık performansını artıran, spiral devridaim modeline sahip bir dudaklı conta kullanır. Dönen şaftın yalnızca bir yönde dönmesine izin verilir.

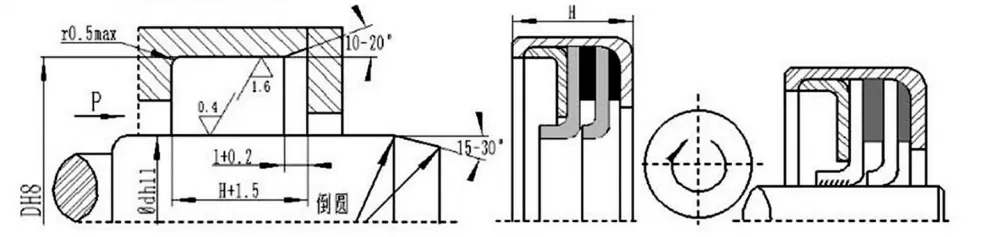

Kurulum yeri gereksinimleri
Sipariş örneği: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8.5 |
|
Lütfen firmamızla iletişime geçin; RC2057 modeli maksimum 1600mm uzunluğa sahip ürünler sunmaktadır.
PTFE Yağ Keçesi Kurulum Kılavuzu
1. Yağ keçesini ve tüm montaj parçalarını temizleyin ve yağlayın;
2. Aşırı sıkmayı ve kurulum hatasını önlemek ve ilk çalıştırma sırasında aşırı ısınmayı önlemek için, kurulumdan önce yağ keçesi, şaftla aynı çaptaki düz bir şaft üzerine takılmalıdır;
3. Kurulumdan önce, dış çapta sızıntıyı önlemek için yağ keçesinin dış çevresine ve uç yüzüne sızdırmazlık maddesi (Loctite 601 veya 641 gibi) uygulayın;
4. PTFE yağ keçesi dudağını mile takarken, PTFE yağ keçesi dudağı, sızdırmazlık dudağının dişlerden, kama yuvalarından vb. zarar görmesini önlemek için korunmalıdır;

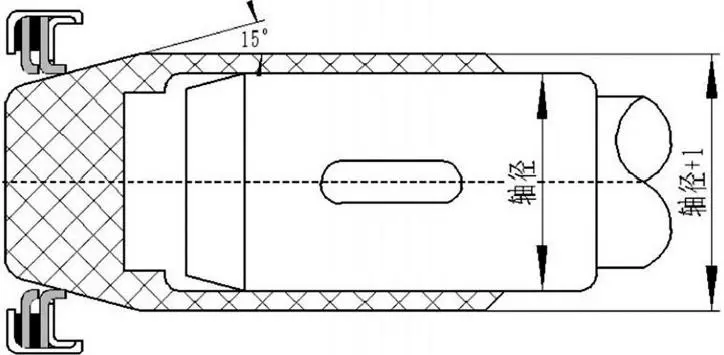

5. Dudağın hasar görmesini önlemek amacıyla PTFE yağ keçesini takmak için bir kılavuz manşon kullanılmalıdır. Kılavuz manşonun kılavuz ucunda 15 derecelik bir koniklik açısı vardır ve diğer ucun iç deliği şaft üzerinde kayar bir şekilde geçer. Kılavuz manşonun dış çapı, pürüzsüz bir yüzeye ve yuvarlatılmış kenarlara sahip şaft çapı + 1 mm'dir. PTFE yağ keçesinin kurulumu için Şekil 1'e bakın;
6. Kılavuz manşon malzemesinin sert plastik olması tavsiye edilir;
7. Yağ keçesi takıldıktan sonra bir sıkıştırma cihazı ile sabitlenmeli ve dış çevresi ve uç yüzü sızdırmazlık maddesi ile kapatılmalıdır. PTFE yağ keçesinin sabitlenmesi için Şekil 2'ye bakın.
Şekil 1. PTFE yağ keçesinin montajı.

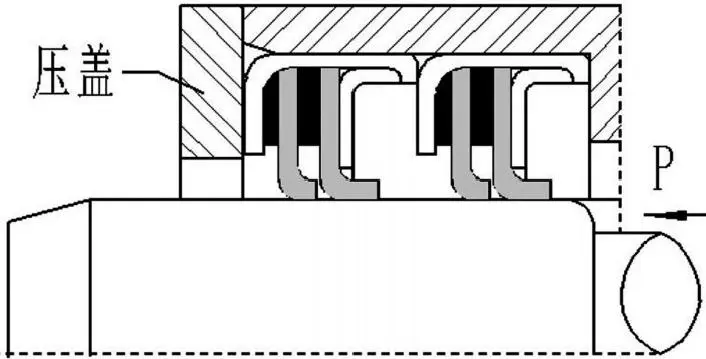

Şekil 2. PTFE yağ keçesinin sabitlenmesi.
