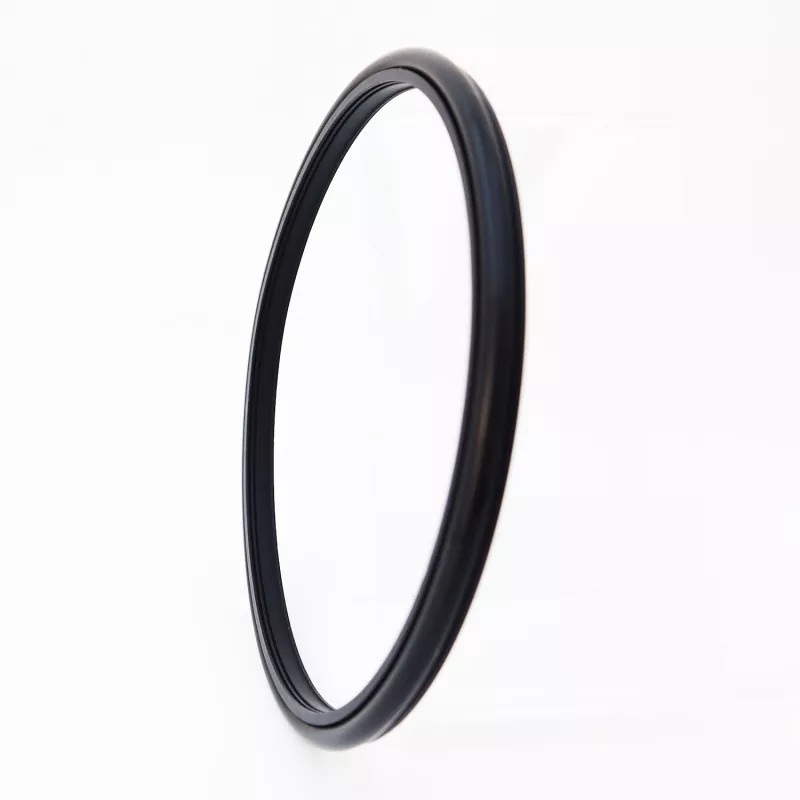

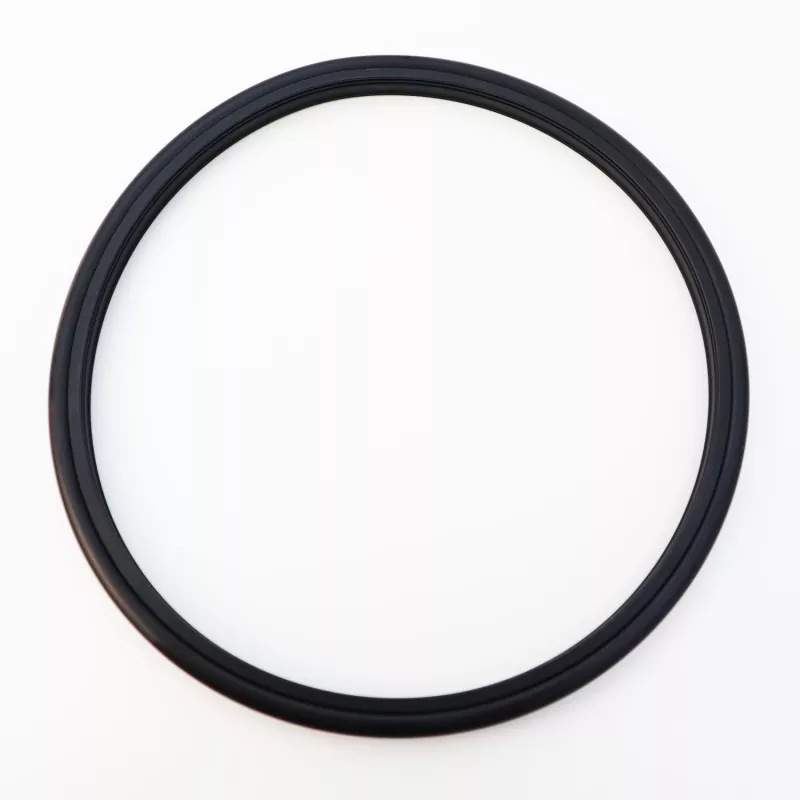

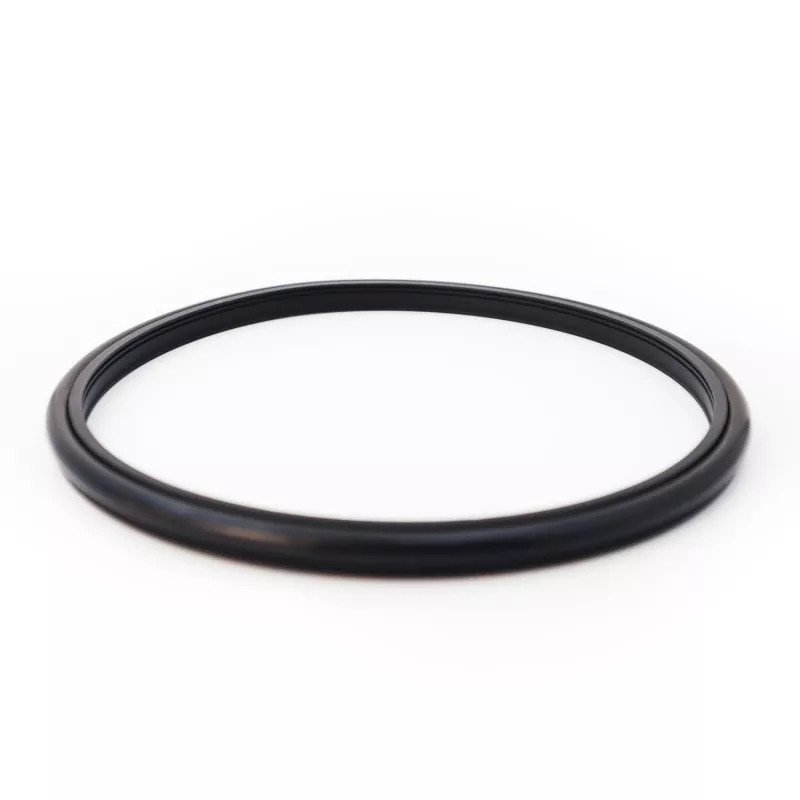

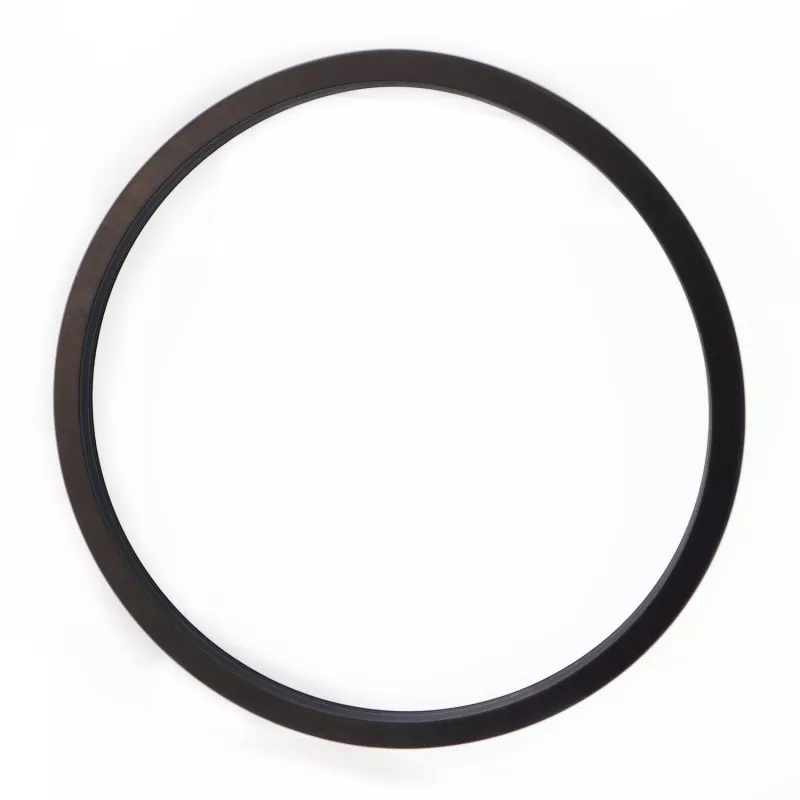

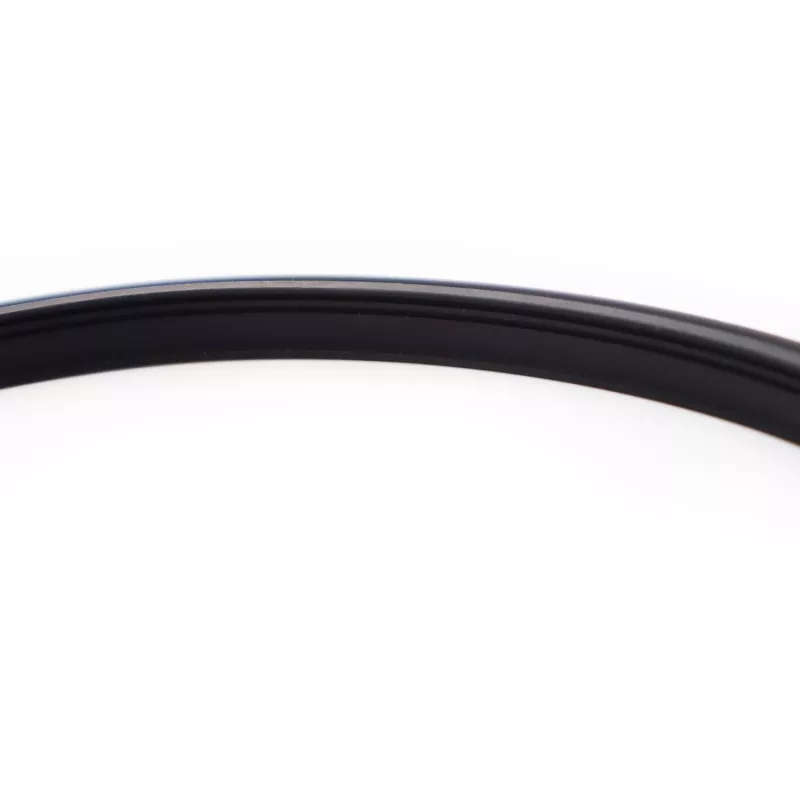

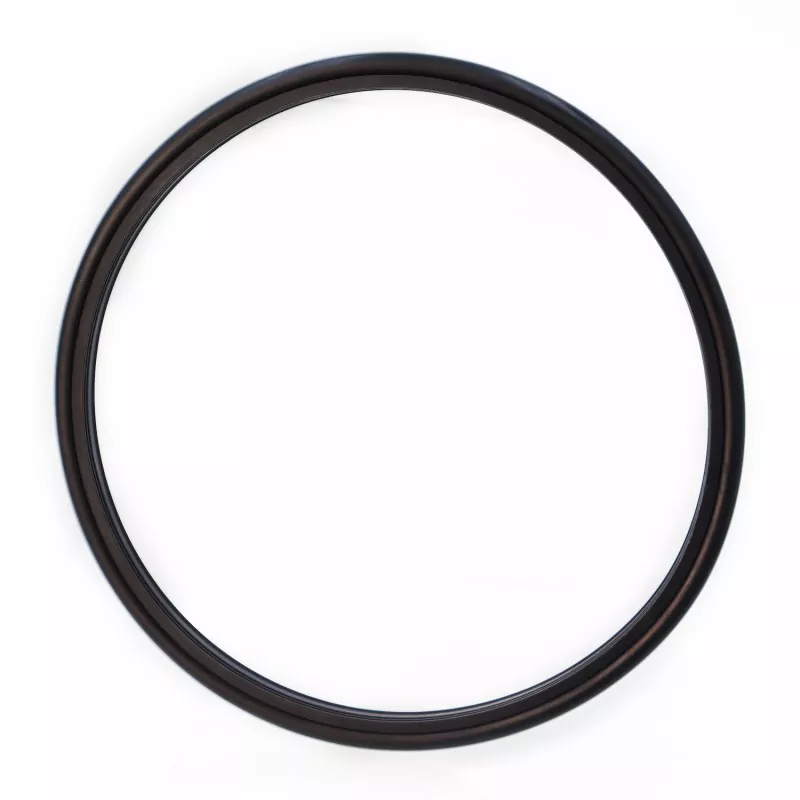

RC2061 Güçlendirilmiş Dişli Kombinasyon Contası (çimento bulamacının sızdırmazlığı için tasarlanmıştır), yüksek performanslı mühendislik plastiğinden yapılmış özel olarak tasarlanmış dişli bir sızdırmazlık halkasından ve bir kauçuk O-halkasından oluşur; hidrolik pistonlu ve döner uygulamalarda tek yönlü sızdırmazlık için uygundur. Optimize edilmiş dudak kalınlığı, çimento bulamacı ve çamur yabancı maddelerinden kaynaklanan erozyona karşı direnç göstererek minimum kurulum alanı gerektirirken güvenilir sızdırmazlık ve düşük sürtünme sağlar. Tasarım, montajı ve bakımı kolaylaştırır ve ortamdaki partikül maddelerin neden olduğu hızlı conta bozulmasını etkili bir şekilde azaltır.
Öncelikle dalgıç pompalar, çamur pompaları, vidalı delme aletleri, sondaj kuleleri, petrol arama ekipmanları ve beton karıştırma tesisleri gibi uygulamalarda kullanılır. Temel özellikleri arasında uzun servis ömrü, düşük sürtünme, mükemmel sızdırmazlık performansı, kompakt ayak izi ve kurulum ve bakım kolaylığı yer alır.
Çamur benzeri ortamları kapatmak için kullanıldığında, iki (veya daha fazla) sızdırmazlık elemanı arasına yağlama gresi enjekte edilmesi önerilir.
Sınırlayıcı değerler aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Orta |
|
|
Pistonlu hareket |
Dönme hareketi |
|||
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
≤2 |
Su, çamur, ham petrol, hidrolik yağı, emülsiyon |
|
-20 ila +200 (FKM O-ringli) |
||||
1. Uyumlu O-halka malzemeleri şunları içerir: RO1 Nitril Kauçuk (NBR), RO2 Floroelastomer (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE4; mevcut diğer malzemeler arasında PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 vb. yer alır.
Sipariş Modeli: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Mil Çapı * Kanal Çapı * Kanal Genişliği - Malzeme Kodu)
Belirtilen aralıktaki her boyutta mevcuttur.
|

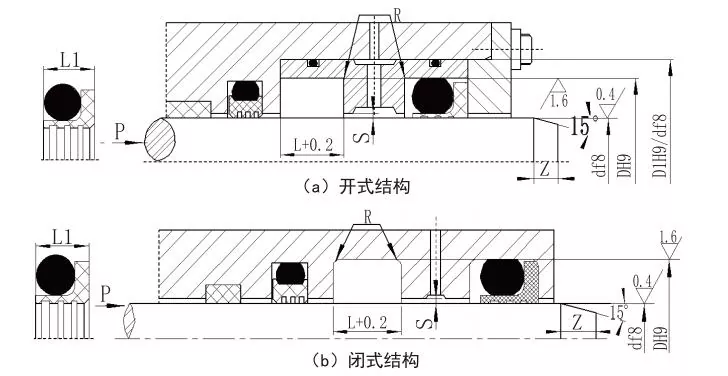

Mil çapı aralığı Standart tip d f8 RC2061 |
Mil çapı aralığı Ağır hizmet d f8 RC2061-Z |
Oluk çapı H9 |
Oluk genişliği L+0,2 |
Mühür genişliği L1 |
Köşe yarıçapı Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka kesit çapı |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Not: 1. Şaft çapı ≤30 mm için açık oluklu tasarım önerilir.
2. Döner sızdırmazlık uygulamaları için şaft yüzey sertliğinin HRC ≥58 olması önerilir.
3. 30 MPa'yı aşan basınçlar için ekstrüzyon boşluğu için H8/f8 uyumu önerilir.
