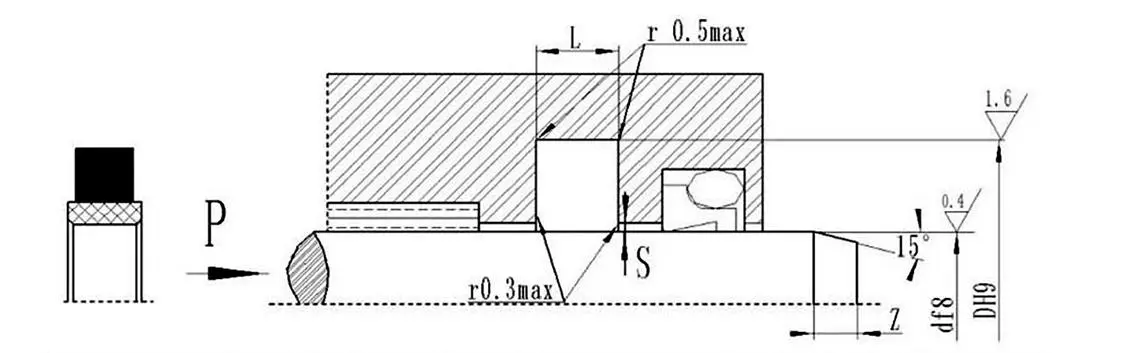

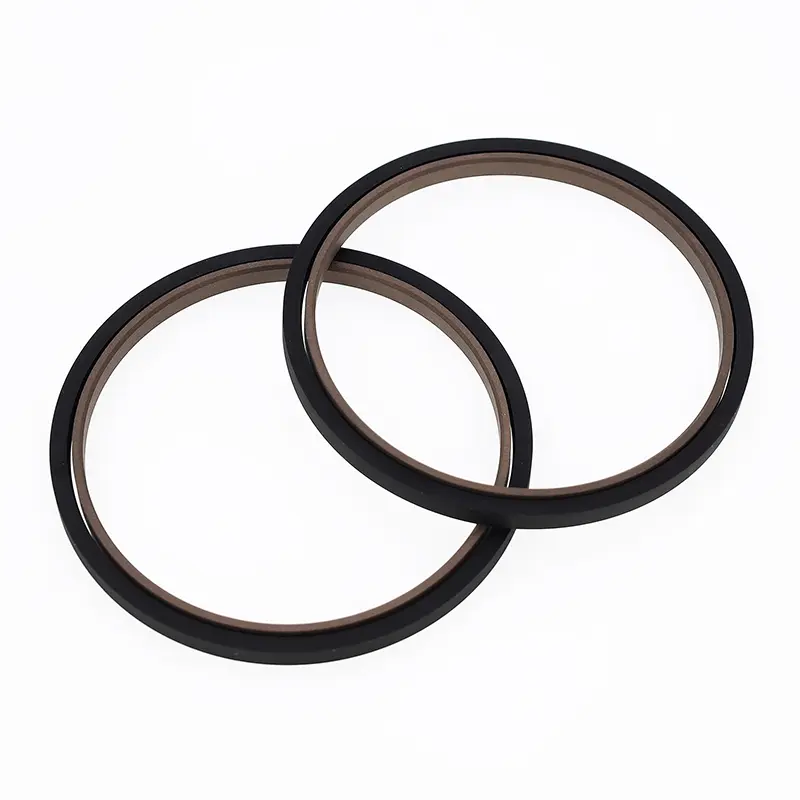

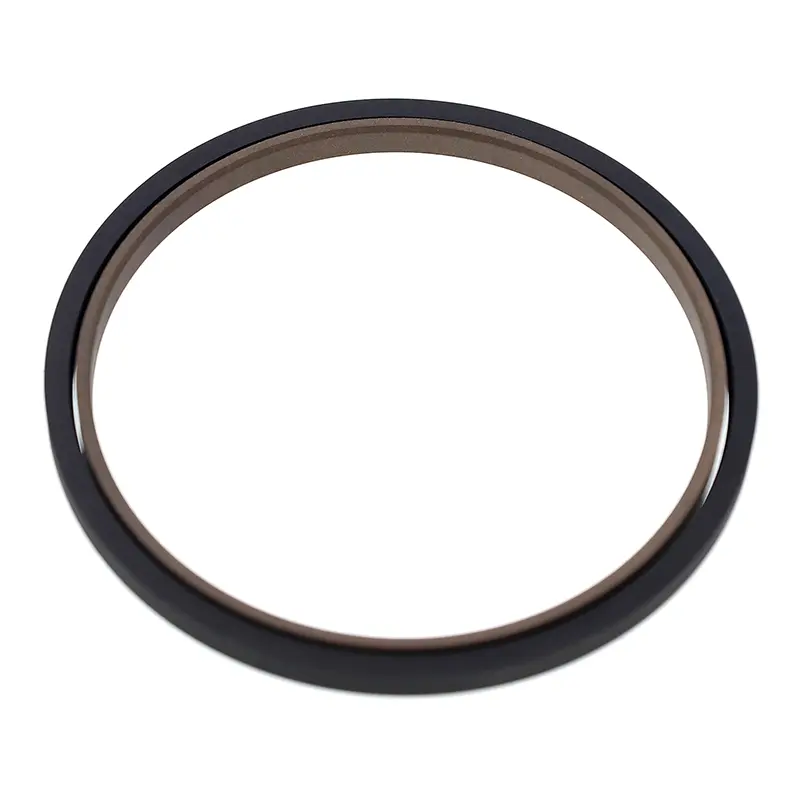

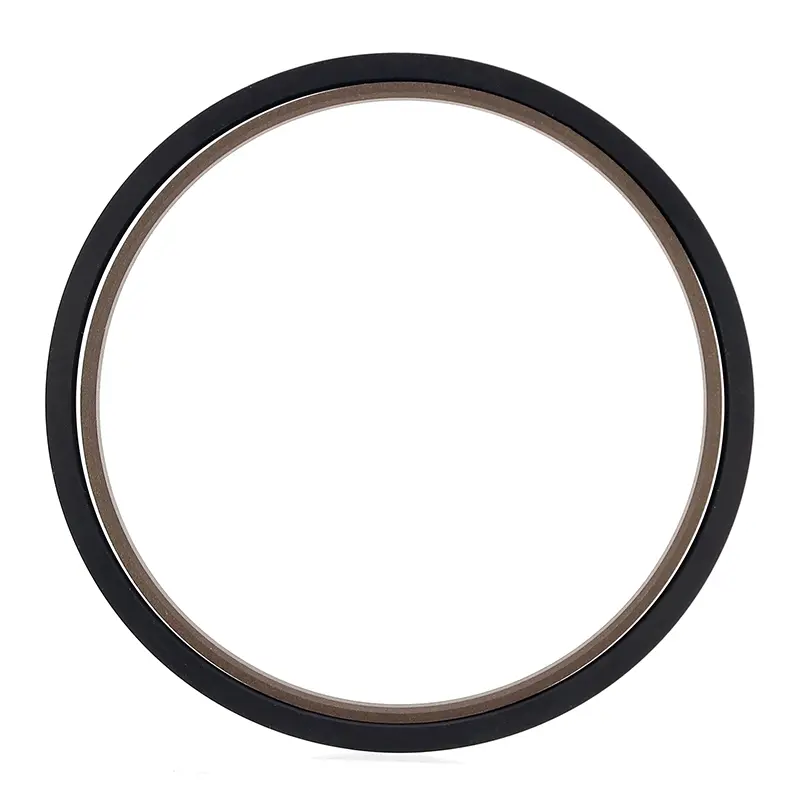

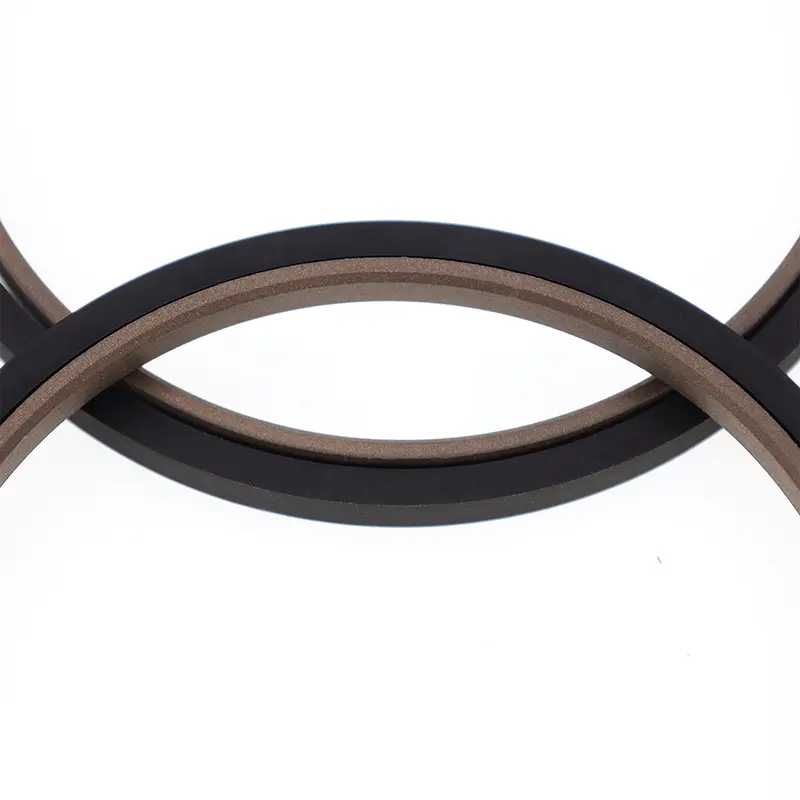

Piston çubukları için dikdörtgen kombinasyon contası, PTFE dolgulu dikdörtgen bir sızdırmazlık halkası ve dikdörtgen bir lastik halkadan oluşur. Pistonlu hidrolik ve pnömatik uygulamalarda çift yönlü basınç sızdırmazlığı için uygundur. Dikdörtgen halka radyal kuvvet sağlar ve conta halkasının aşınmasını telafi eder. 30 mm'den küçük çubuk çapları için ayrık (açık) oluklu tasarım kullanılmalıdır.
Özellikler:
1. Düşük sürtünme, düşük başlangıç direnci, düzgün hareket, eşit dinamik ve statik sürtünme ve kayma yok;
2. Çift yönlü basınç yalıtımına uygun, hidrolik ve pnömatik uygulamalara yönelik çift amaçlı conta;
3. Yağsız yağlamaya uygun uzun servis ömrü;
4. Kolay kurulum ve bakım için kompakt tasarım.
Geçerli Çalışma Koşulları (Aşırı Değerler Aynı Anda Ortaya Çıkmamalıdır)
|
Basınç Mpa |
Sıcaklık °C |
Hız m/s |
Orta |
Ekstrüzyon boşluğu Smaksimum |
|
≤40 |
-35~+100 (eşleşen dikdörtgen halka NBR) |
≤4 |
Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su, gaz vb. |
0,4 (<25MPA) |
|
-20~+200 (eşleşen dikdörtgen halka FKM) |
0,2 (<40MPA) |
Malzeme Seçimi
1. Mevcut dikdörtgen malzemeler: R01 nitril kauçuk (NBR), RO2 floro kauçuk (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: PTFE2, PTFE3, PTFE4 (malzeme açıklamasına bakın).
Sipariş Örneği
Sipariş Modeli SPN-d*DL-PTFE3-R01: Çubuk Çapı*Yiv Alt Çapı*Yiv Genişliği
SPN Model PTFE3 - Modifiye PTFE Malzeme Kodu R01 - Dikdörtgen Halka Malzeme Kodu
