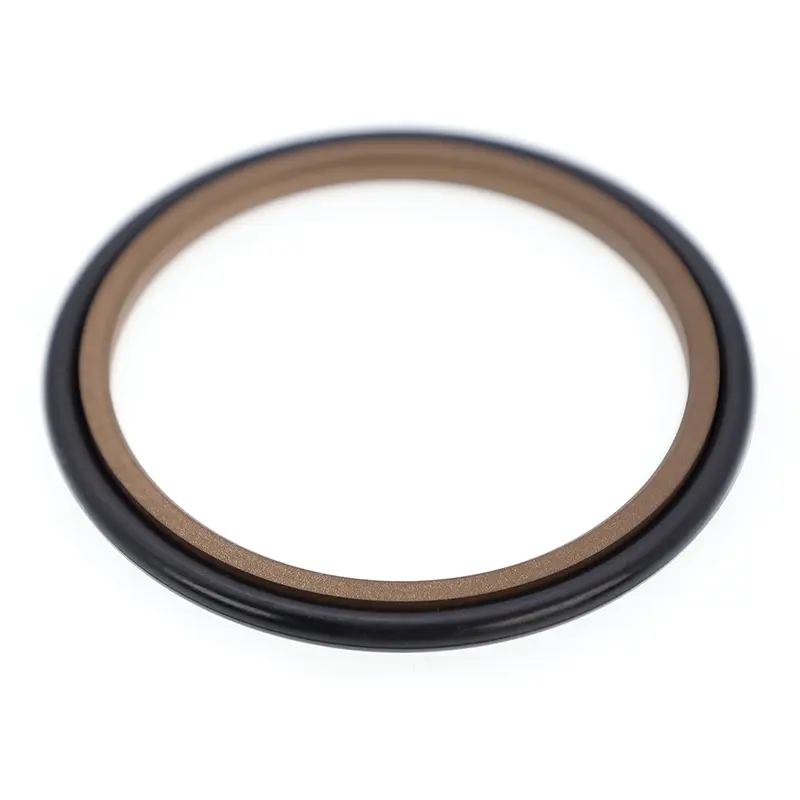

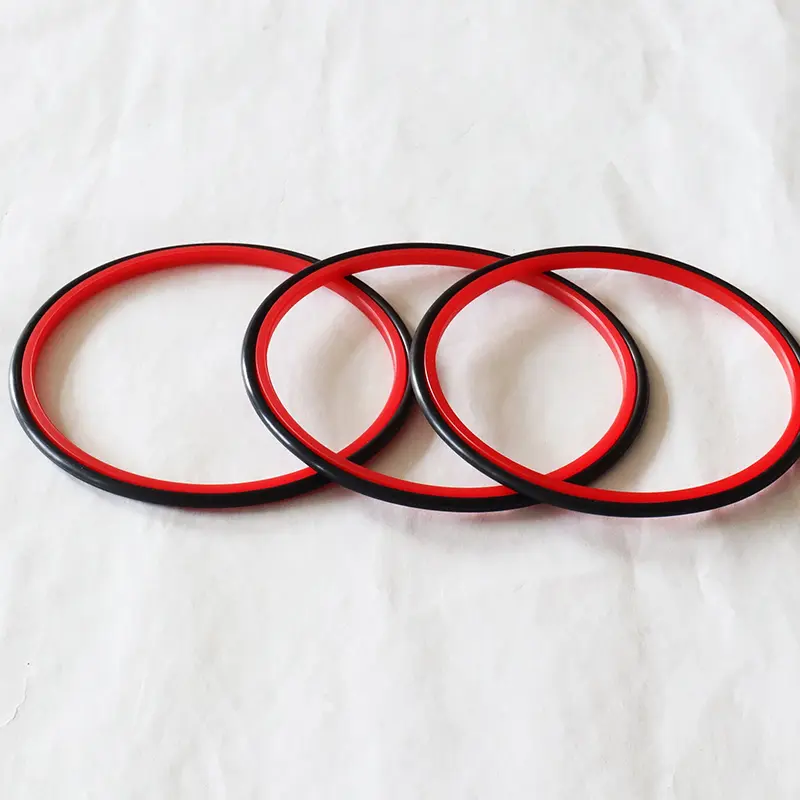

Şaftlara yönelik Glyd Halkalar, pistonlu hidrolik uygulamalarda çift yönlü basınç sızdırmazlığına uygun, PTFE dolgulu dikdörtgen bir sızdırmazlık halkası ve bir O-halkasından oluşur. O-ring radyal kuvvet sağlar ve conta halkasının aşınmasını telafi eder. Genellikle bir kılavuz halkayla birlikte kullanılırlar. 30 mm'den küçük çubuk çapları için ayrık (açık) oluklar kullanılmalıdır.
Özellikler:
1. Düşük sürtünme, düşük başlangıç direnci, düzgün hareket, eşit dinamik ve statik sürtünme ve kayma yok;
2. Basınç ve zorlu koşullar altında son derece kararlı basınç;
3. Uzun ömürlü, yağsız sızdırmazlık için uygundur;
4. Su gibi düşük viskoziteli ortamların kapatılması için uygundur;
Geçerli çalışma koşulları (sınır değerler aynı anda görünmemelidir)
|
Basınç Mpa |
Sıcaklık °C |
Hız m/s |
Orta |
|
≤60 |
-35~+100 (O-halka NBR'ye uygun) |
≤6 |
Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su vb. |
|
-20~+200 (O-ring FKM ile eşleşir) |
Malzeme Seçimi
1. Mevcut O-halka malzemeleri: R01 Nitril-bütadien kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: PTFE2, PTFE3, PTFE4, PU vb.
Sipariş Örneği
Sipariş Modeli: RC11-40x55.1x6.3-PTFE3-R01
Sipariş Modeli: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Çubuk Çapı x Yiv Çapı x Yiv Genişliği PTFE3 (Modifiye PTFE) Malzeme Kodu: R01, R02 - O-Ring Malzeme Kodu
