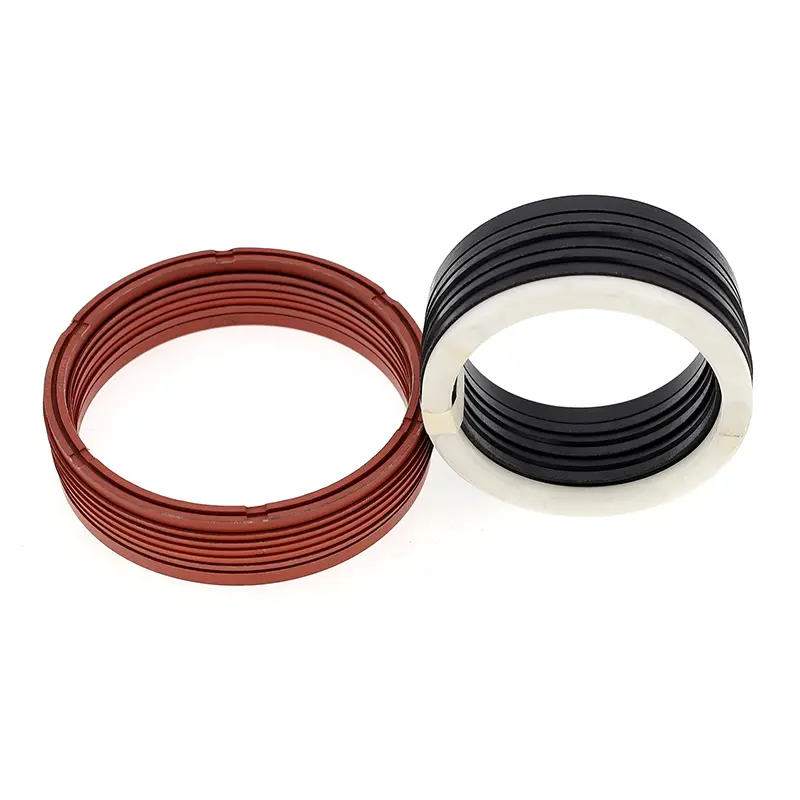

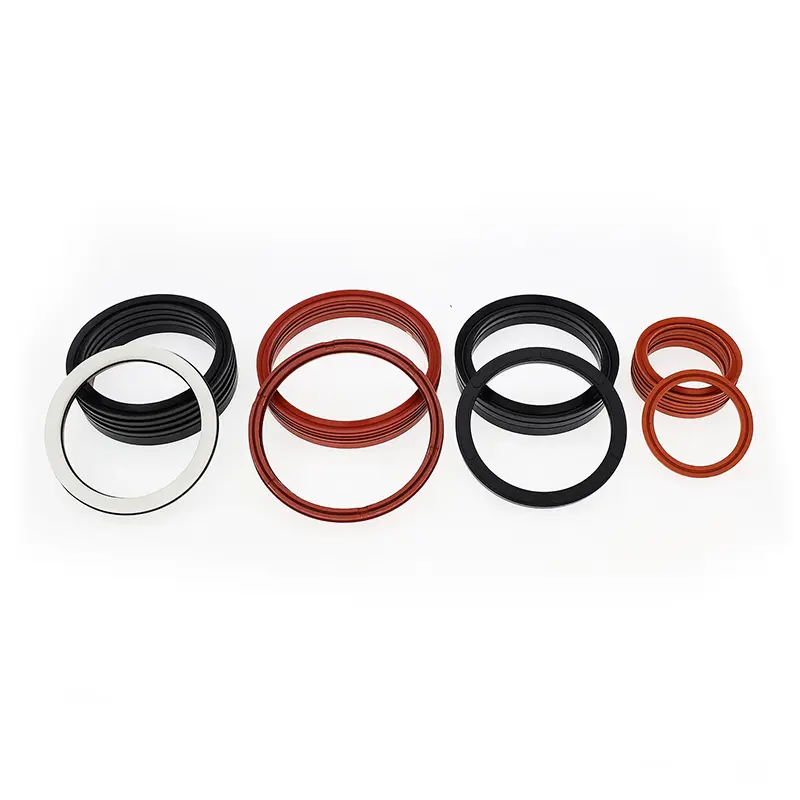

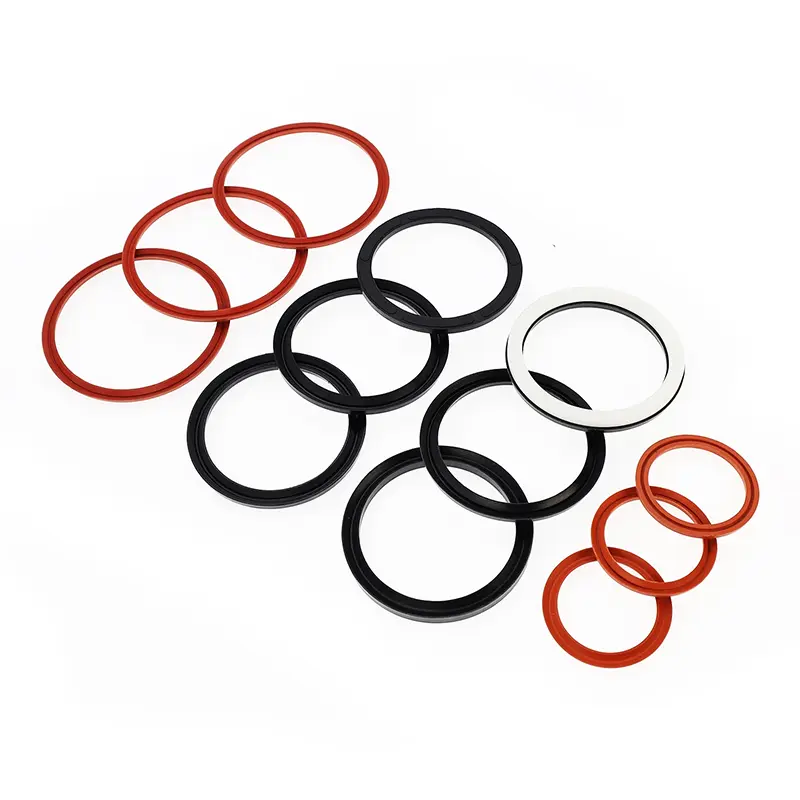

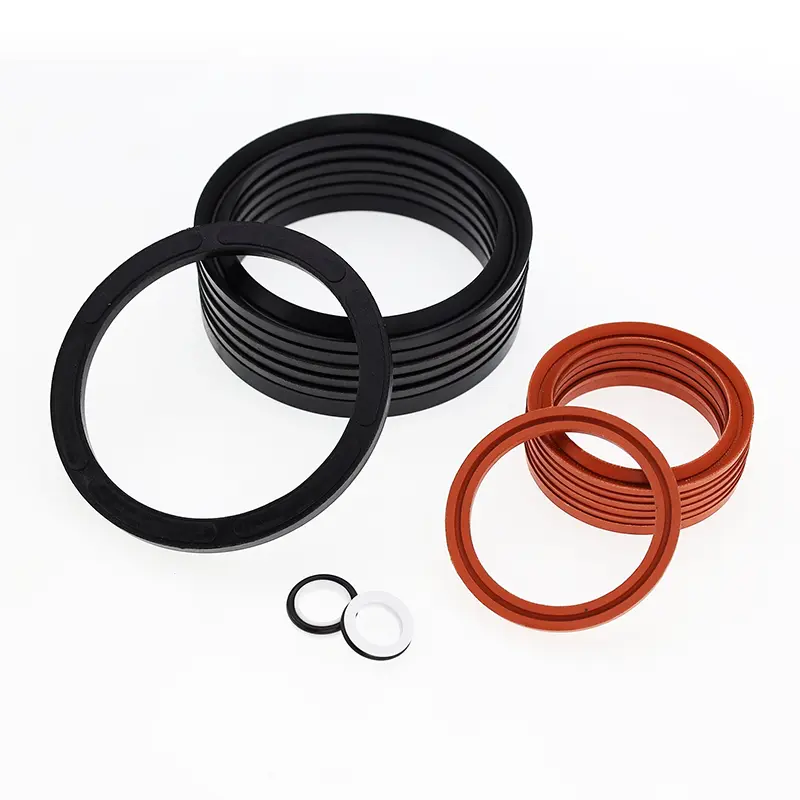

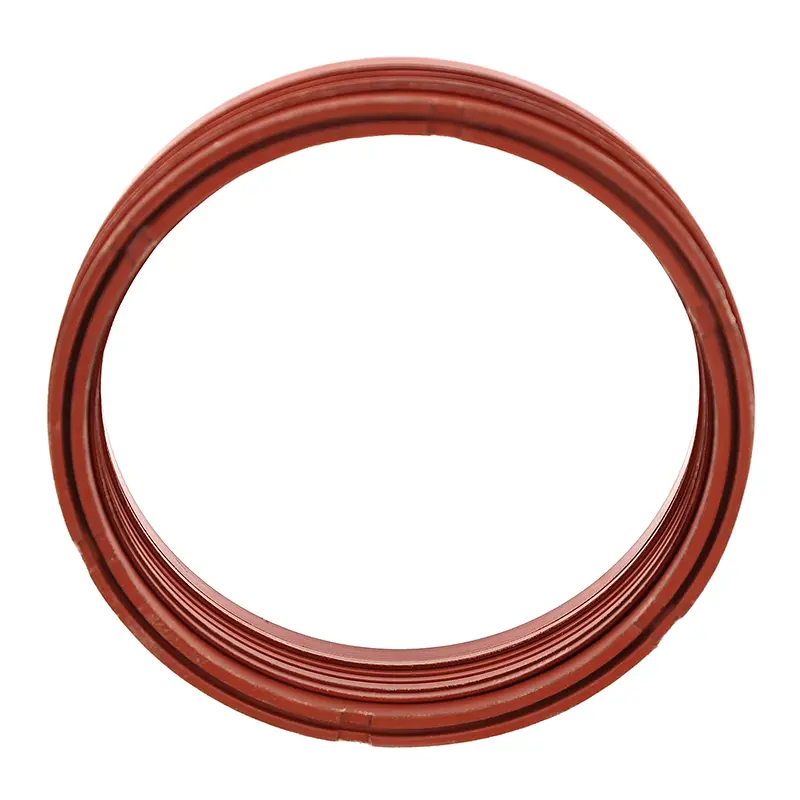

Piston çubukları için V-şekilli kombine conta, bir set (en az üç) V-şeklinde conta halkasından, bir sıkıştırma halkasından ve bir destek halkasından oluşur. Pistonlu hidrolik uygulamalarda tek yönlü basınç sızdırmazlığı için uygundur. Montaj sırasında sızdırmazlık malzemesiyle uyumlu bir gres sürülmelidir. Monolitik (kapalı) bir oluğa monte edilemez.
Özellikler:
1. Çeşitli uygulamalara uyacak şekilde optimum ayarlamaya olanak tanıyan geniş bir malzeme yelpazesi mevcuttur.
2. Neredeyse tüm ortamlara ve zorlu koşullara uyum sağlayarak zorlu çalışma koşullarında kullanıma uygundur.
3. Yağsız yağlama contalarına uygun (uygun malzeme seçimi ile) uzun servis ömrü.
4. Ayarlanabilir sızdırmazlık performansı ve sürtünme, contanın ayarlanmasıyla elde edilebilir ve eksenel boyut, V şeklindeki sızdırmazlık halkalarının eklenmesi veya çıkarılmasıyla ayarlanabilir.
5. Zayıf sızdırmazlık yüzeyi kalitesinde bile etkilidir.
Geçerli Çalışma Koşulları (Aşırı Değerler Aynı Anda Ortaya Çıkmamalıdır)
|
Basınç Mpa |
Sıcaklık °C |
Hız m/s |
Orta |
|||
|
≤60 |
-35~+100 (nitril kauçuk veya nitril kumaş kauçuk) |
-20~+200 (floro kauçuk veya floro kauçuk kumaş) |
-200~+260 (PTFE) |
≤0,5 (kauçuk veya kumaşla güçlendirilmiş kauçuk) |
≤15 (PTFE) |
Hemen hemen tüm ortamlar (makul malzeme kombinasyonu seçimi) |
Malzemeler
1. Basınç Halkası Malzemeleri: PTFE, Nitril-Bütadien Kauçuk (NBR) Kumaş, Flororubber-Bütadien Kauçuk Kumaş, Naylon, Polioksimetilen
2. V-Ring Malzemeleri: PTFE, Nitril-Bütadien Kauçuk (NBR) Kumaş, Flororubber, Flororubber-Bütadien Kauçuk Kumaş, Poliüretan
3. Destek Halkası Malzemeleri: Nitril-Bütadien Kauçuk Kumaş, Flororubber-Bütadien Kauçuk Kumaş, Naylon, Polioksimetilen, PTFE
Sipariş Örneği
|
Modeli |
Malzeme |
Uygulanabilir kapsam |
Sızdırmazlık |
|
RC15-A |
V halkası: NBR kumaş, basınç halkası, destek halkası: NBR kumaş/PA/POM/PTFE |
Normal sıcaklık, yüksek basınç |
İyi |
|
RC15-B |
V-halkası: FKM kumaş, baskı halkası, destek halkası: FKM kumaş/PTFE |
Yüksek sıcaklık, yüksek basınç |
İyi |
|
RC15-C |
V halkası: NBR, basınç halkası, destek halkası: NBR kumaş/PA/POM/PTFE |
Normal sıcaklık, orta ve düşük basınç |
Harika |
|
RC15-D |
V halkası: FKM, baskı halkası, destek halkası: FKM kumaş/PTFE |
Yüksek sıcaklık, orta ve düşük basınç |
Harika |
|
RC15-E |
V halkası: NBR+NBR kumaş kombinasyonu, basınç halkası, destek halkası: NBR kumaş/PA/POM/PTFE |
Normal sıcaklık, orta ve yüksek basınç |
Çok güzel |
|
RC15-F |
V-halkası: FKM+FKM kumaş kombinasyonu, baskı halkası, destek halkası: FKM kumaş/PTFE |
Yüksek sıcaklık, orta ve yüksek basınç |
Çok güzel |
|
RC15-G |
V halkası, baskı halkası, destek halkası: PTFE1/PTFE2/PTFE3/PTFE4 |
Yüksek sıcaklık ve yüksek basınçlı aşındırıcı ortam |
Normal |
|
RC15-H |
V halkası: PU, basınç halkası, destek halkası: PU/PA/POM/PTFE |
Normal sıcaklık, orta ve yüksek basınç |
Çok güzel |

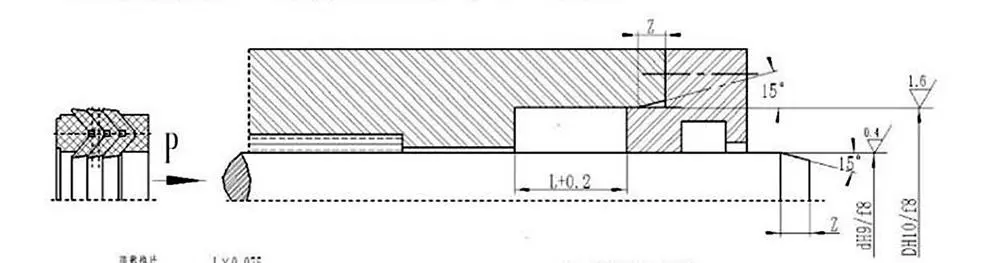

Kurulum pah düzenlemeleri
|
Çubuk çapı d |
Pah uzunluğu Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
V-şekilli contalar, optimum sızdırmazlık ve sürtünmeyi elde etmek için contanın ayarlanmasıyla eksenel boyutta ayarlanabilir. Uzun süreli çalışma sonrasındaki ilk aşınma, eksenel boyutun ayarlanmasıyla uzatılabilir. Ayarlanabilir conta boşluğu eksenel boyutu için önerilen tasarım, %7,5 L ayar aralığıyla 1,025 L'dir.
