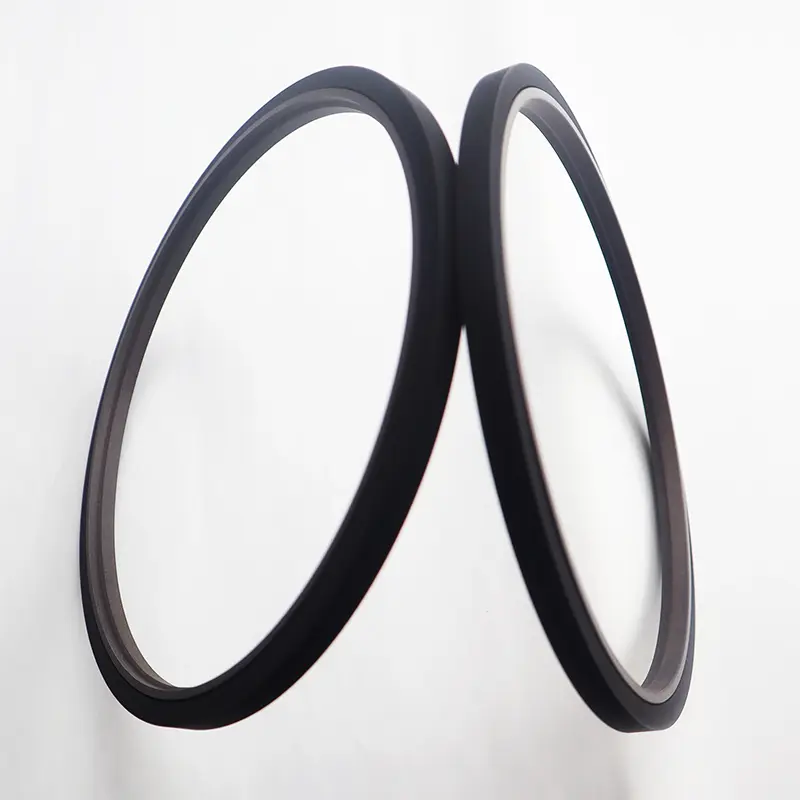

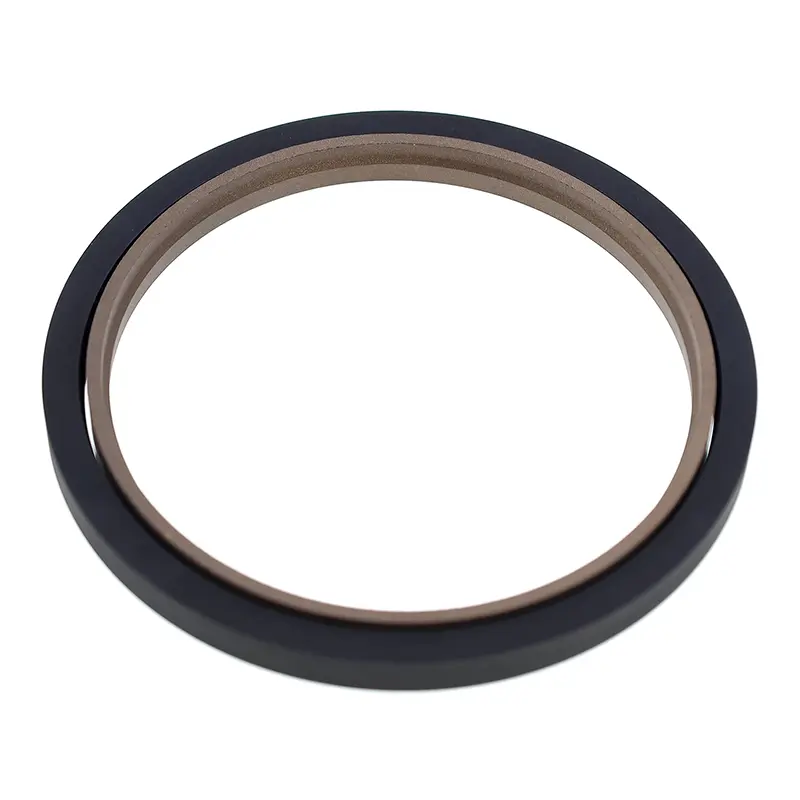

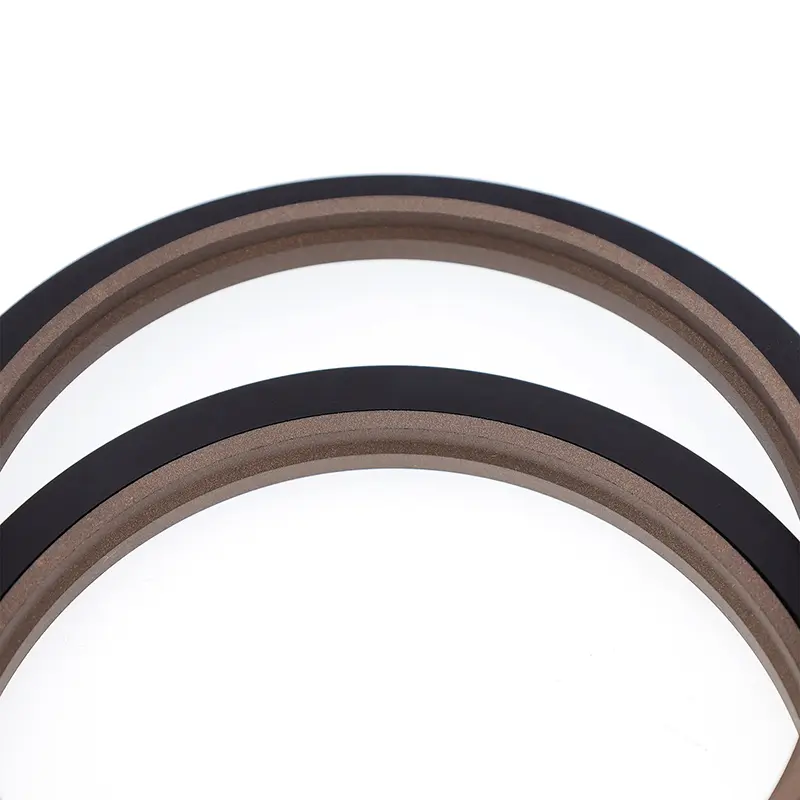

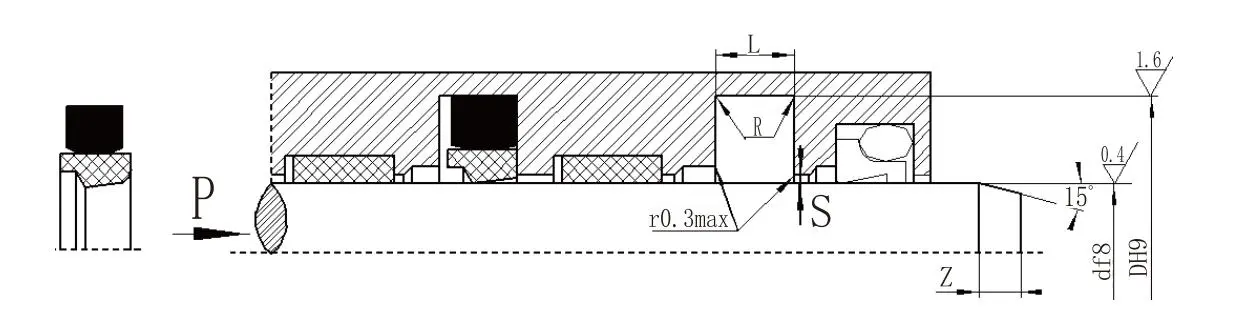

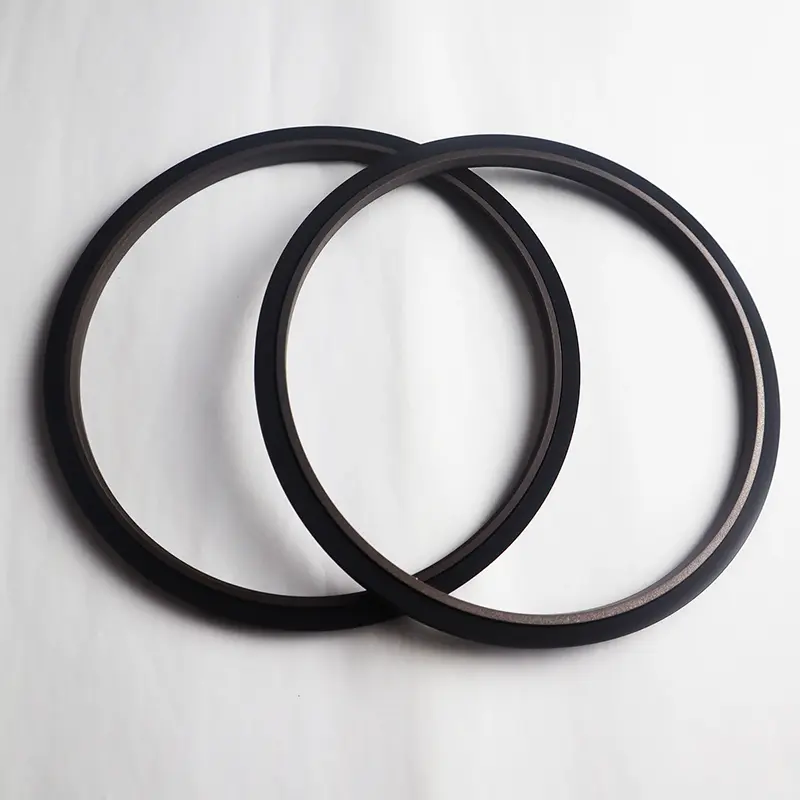

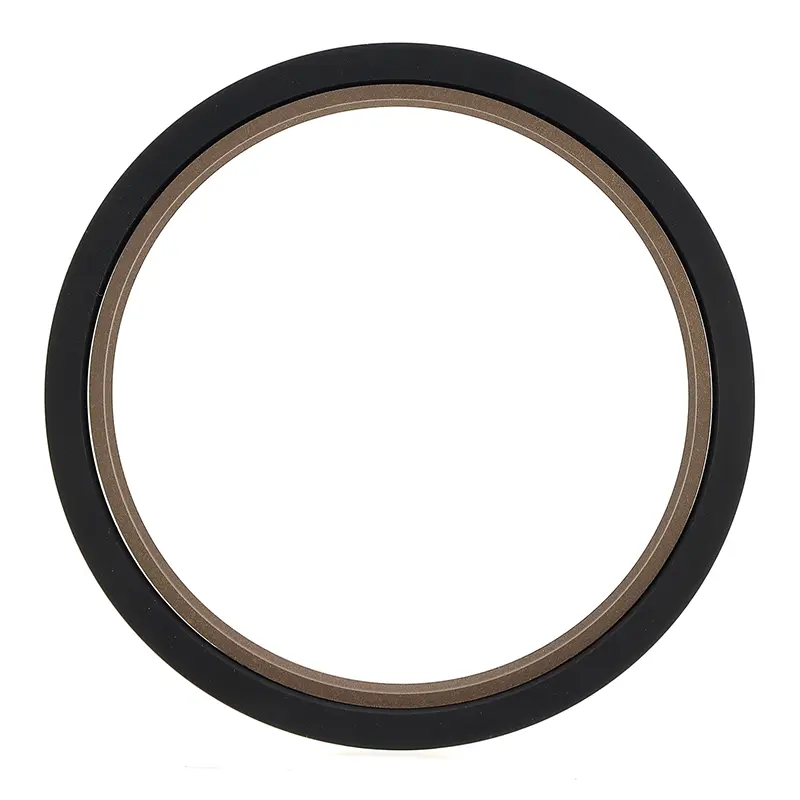

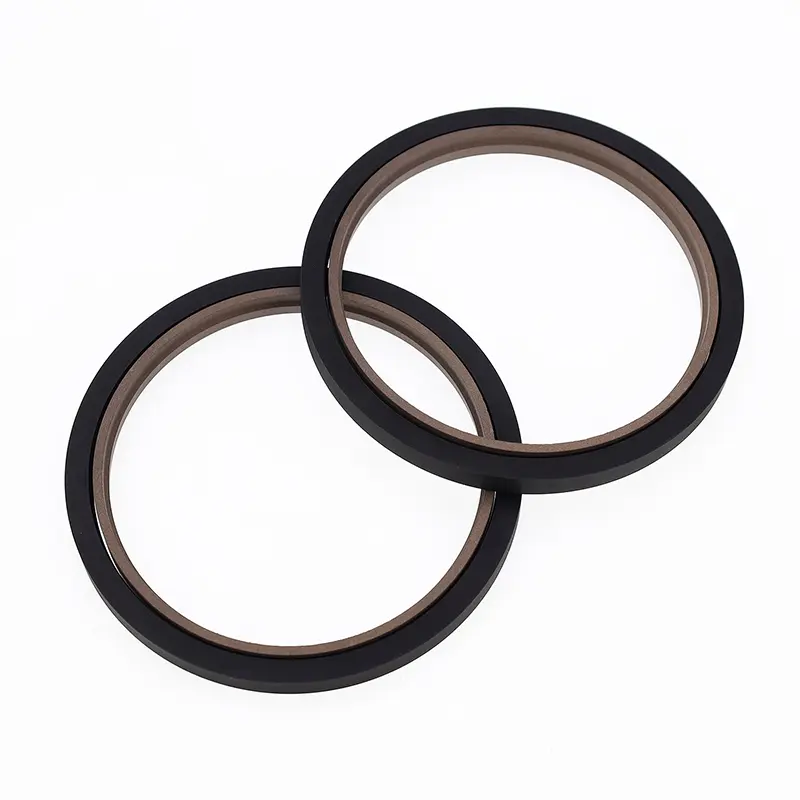

Ağır hizmet tipi piston kolu adım contaları (Kademe Contaları), PTFE dolgulu kademeli conta halkası ve dikdörtgen bir lastik halkadan oluşur. Pistonlu hidrolik uygulamalarda tek yönlü basınç sızdırmazlığı için uygundurlar. Dikdörtgen halka radyal kuvvet sağlar ve conta halkasının aşınmasını telafi eder. Genellikle bir kılavuz halkayla birlikte kullanılırlar. 30 mm'den küçük çubuk çapları için ayrık (açık) oluklar kullanılmalıdır. Ağır hizmet tipi hidrolik ekipmanlarda yaygın olarak kullanılırlar.
Özellikler:
1. Düşük sürtünme, düşük başlangıç direnci, düzgün hareket, eşit dinamik ve statik sürtünme ve kayma yok;
2. Basınç ve zorlu koşullar altında yüksek basınç stabilitesi;
3. Yağsız contalara uygun uzun servis ömrü;
4. Su gibi düşük viskoziteli ortamların sızdırmazlığının sağlanması için uygundur.
Geçerli Çalışma Koşulları (Aşırı Değerler Aynı Anda Ortaya Çıkmamalıdır)
|
Basınç Mpa |
Sıcaklık °C |
Hız m/s |
Orta |
|
≤60 |
-35~+100 (O-halka NBR'ye uygun) |
≤6 |
Mineral bazlı hidrolik yağ, alev geciktirici sıvı (HFA/HFB), su vb. |
|
-20~+200 (O-ring FKM ile eşleşir) |
Malzeme Seçimi
1. Mevcut dikdörtgen halka malzemeleri: R01 nitril kauçuk (NBR), R02 floro kauçuk (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: PTFE2, PTFE3, PTFE4, PU, vb. (Malzeme Açıklamasına bakın).
Sipariş Örneği
Sipariş Modeli: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 Modeli - Çubuk Çapı x Yiv Çapı x Yiv Genişliği; PTFE3 - Değiştirilmiş PTFE Malzeme Kodu; R01 - Dikdörtgen Halka Malzeme Kodu
