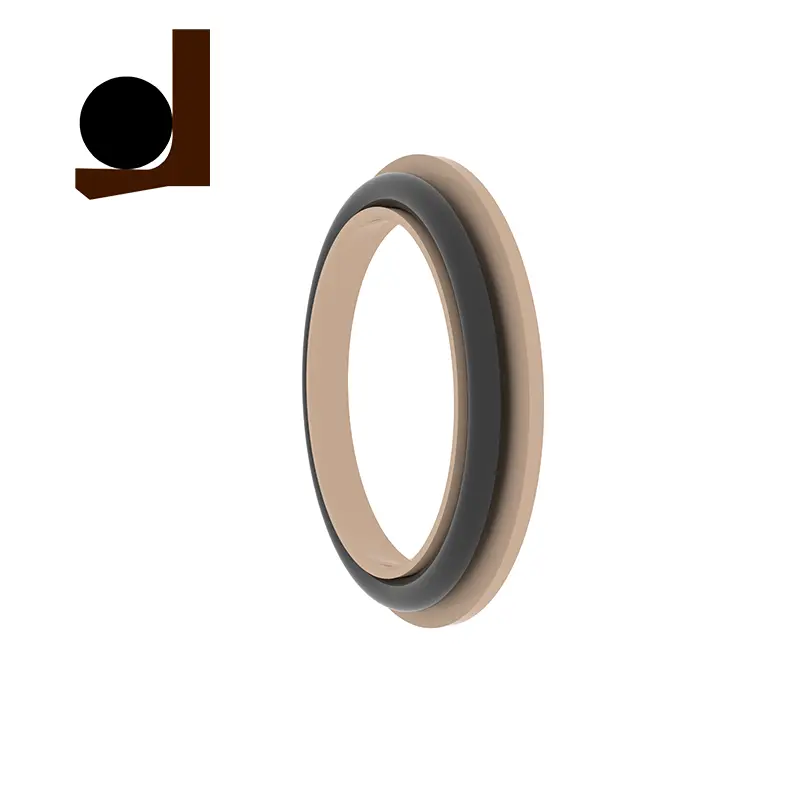

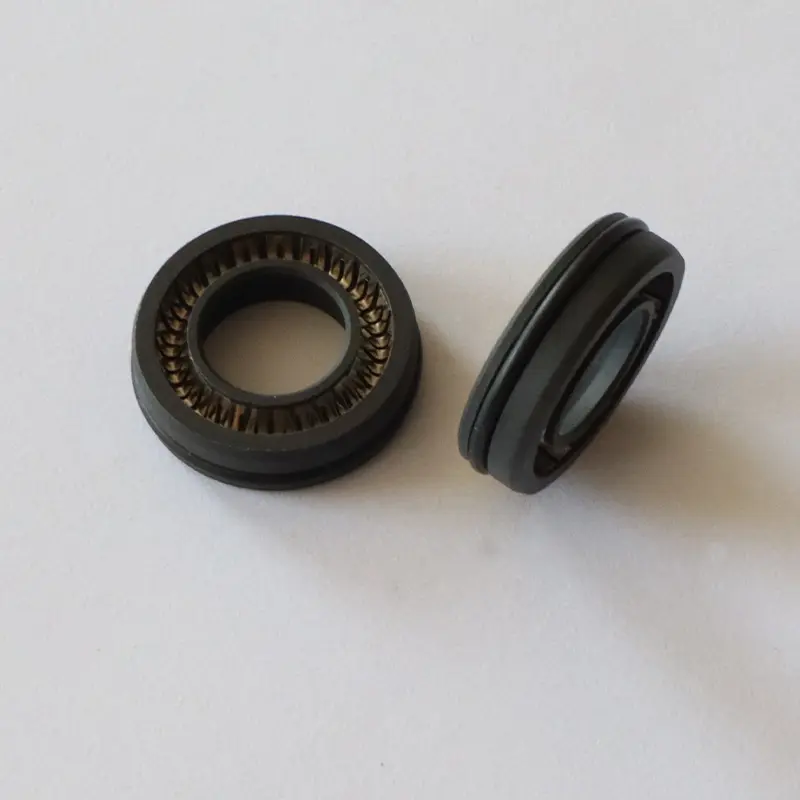

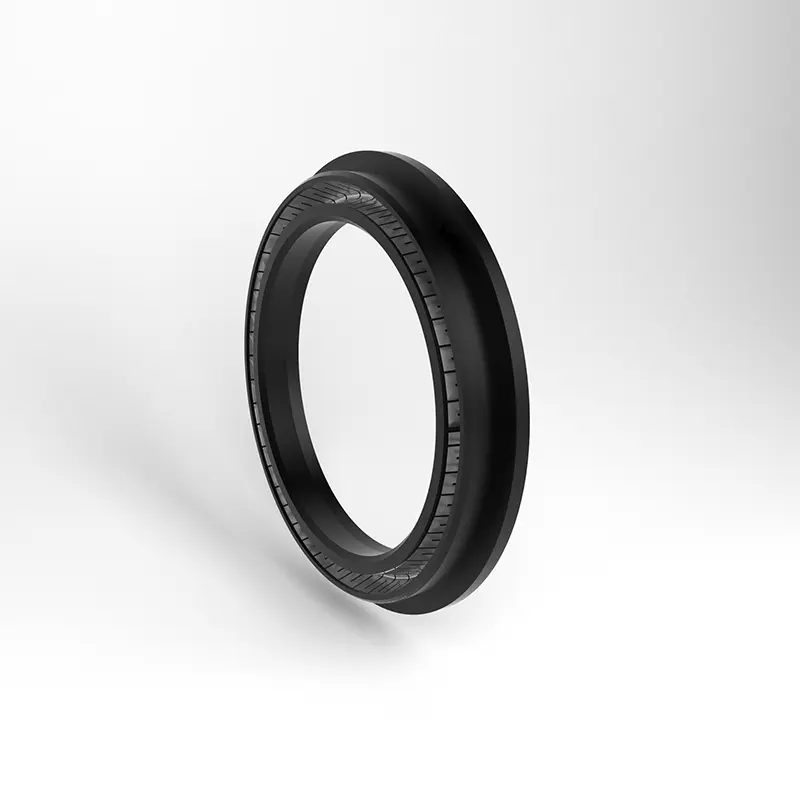

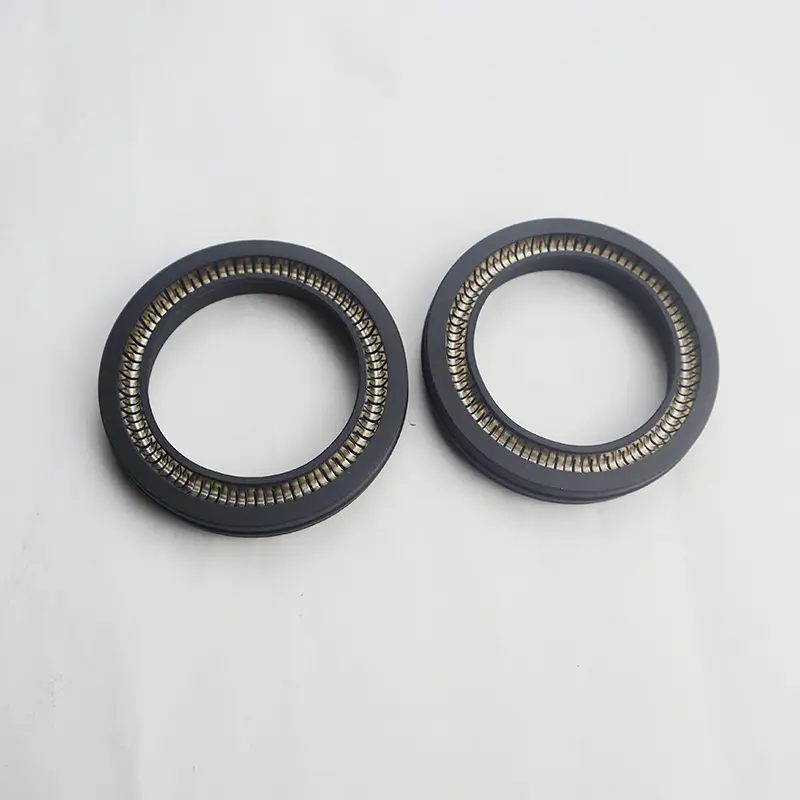

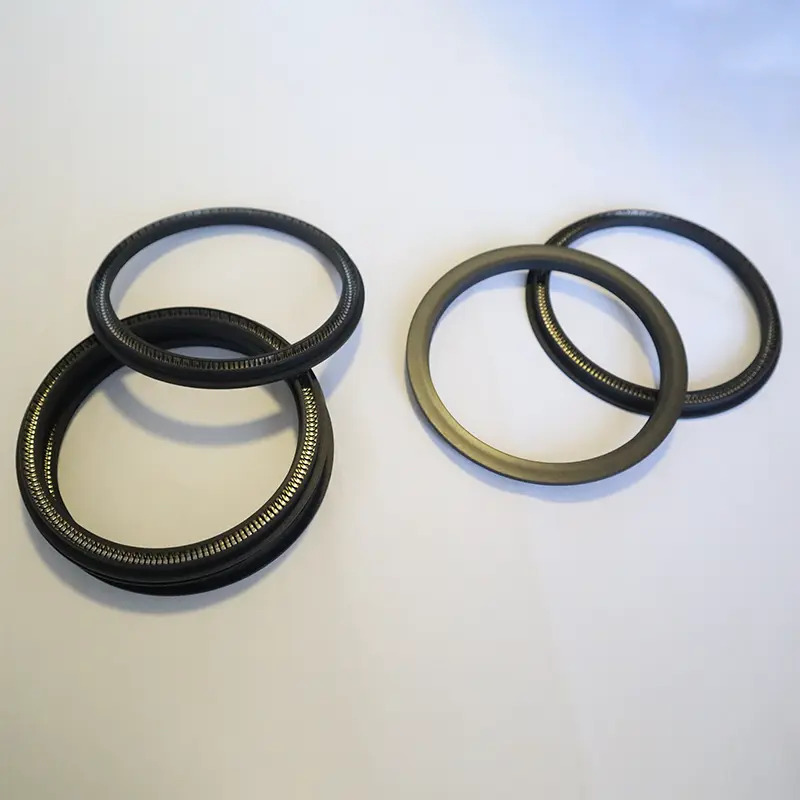

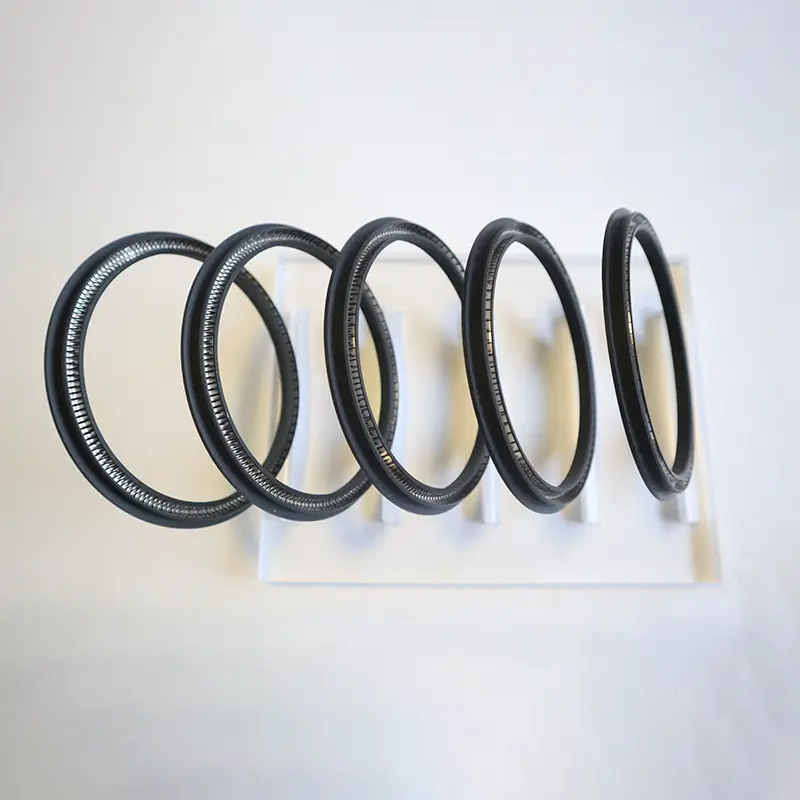

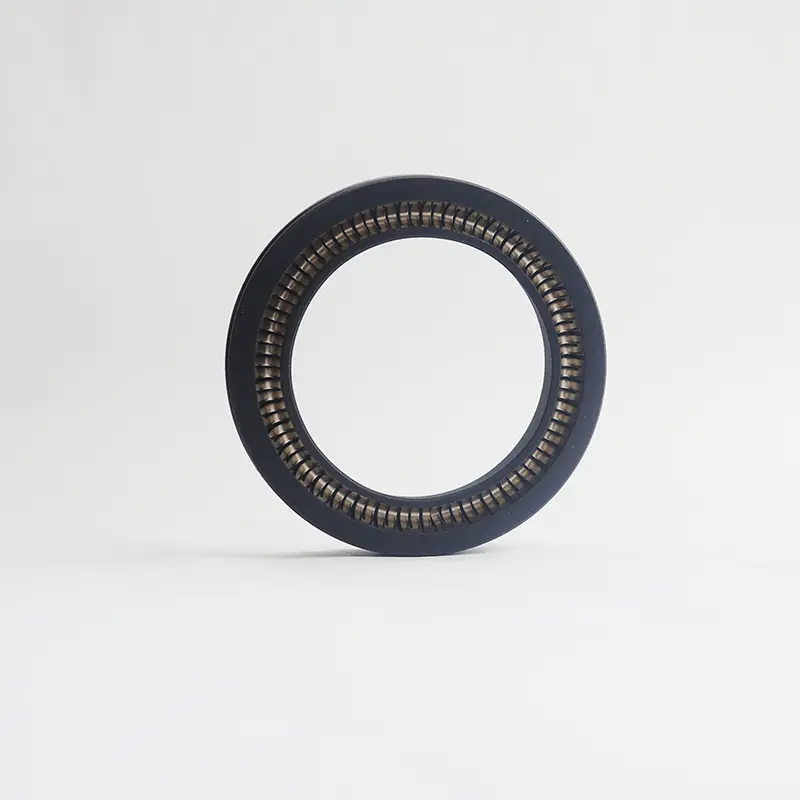

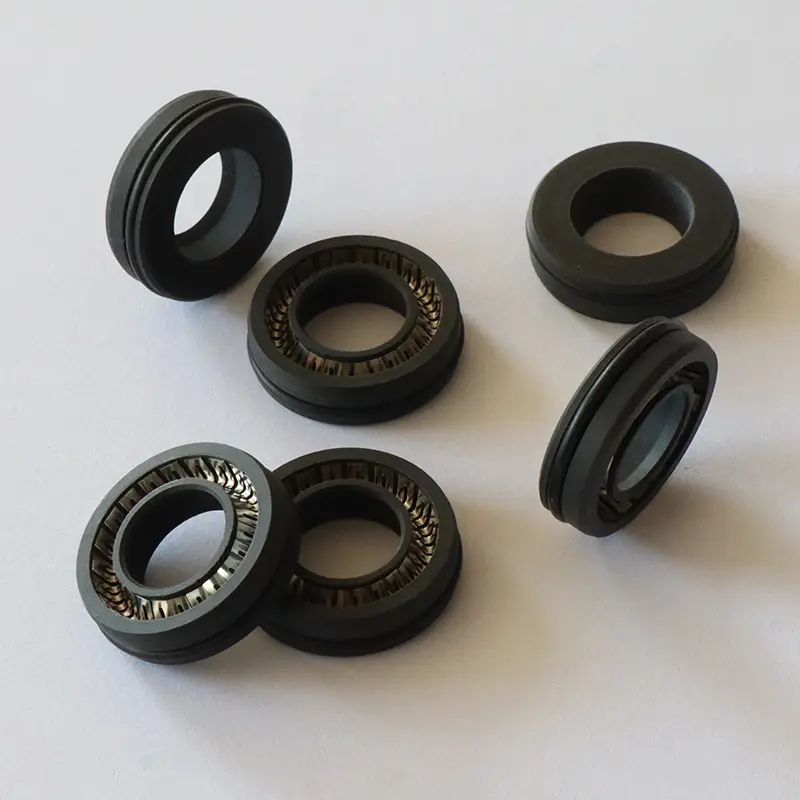

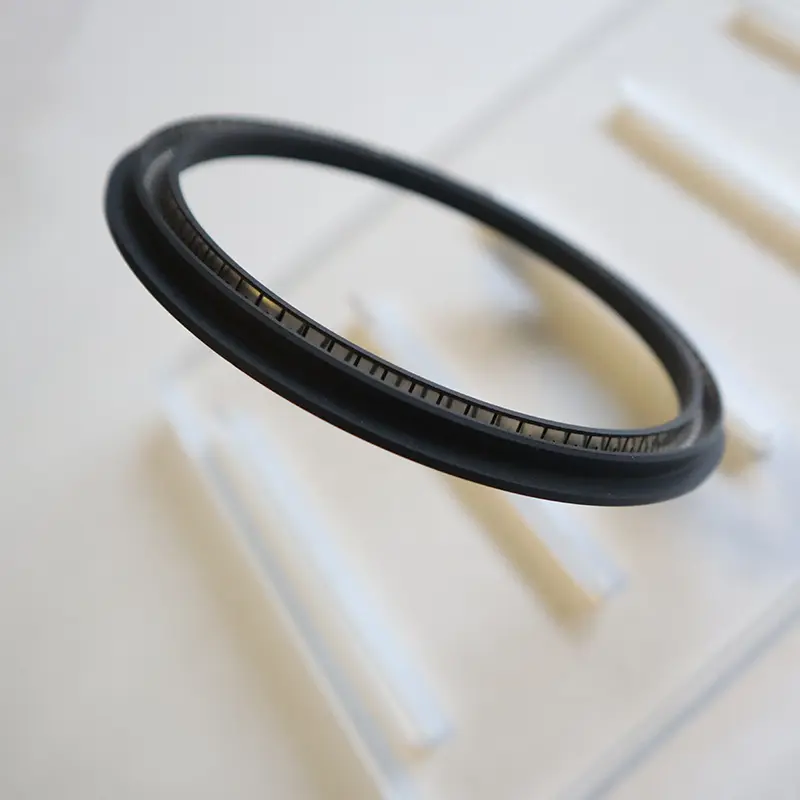

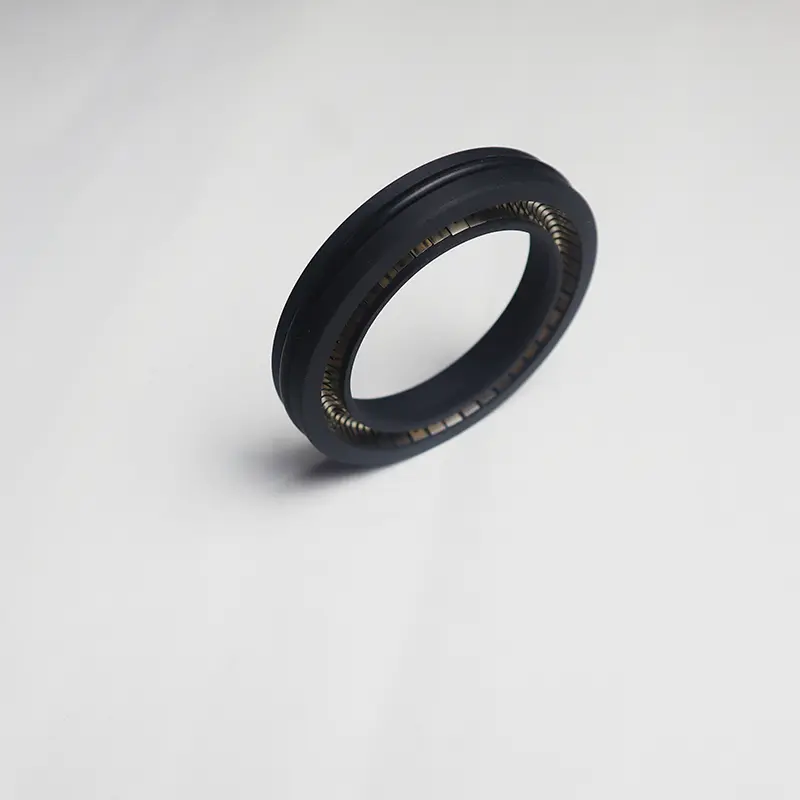

Dönen şaft için yay enerjik contası, Ruichen Seals tarafından geliştirilen contalardan biridir. Buna ek olarak, başka birçok mühür ve çeşitli farklı sızdırmazlık malzemeleri var. Özellikle, bunları adlandıracak kendi iç modelimiz var. Aşağıda RC2055 ve RC2056 olmak üzere iki model sunulmaktadır.

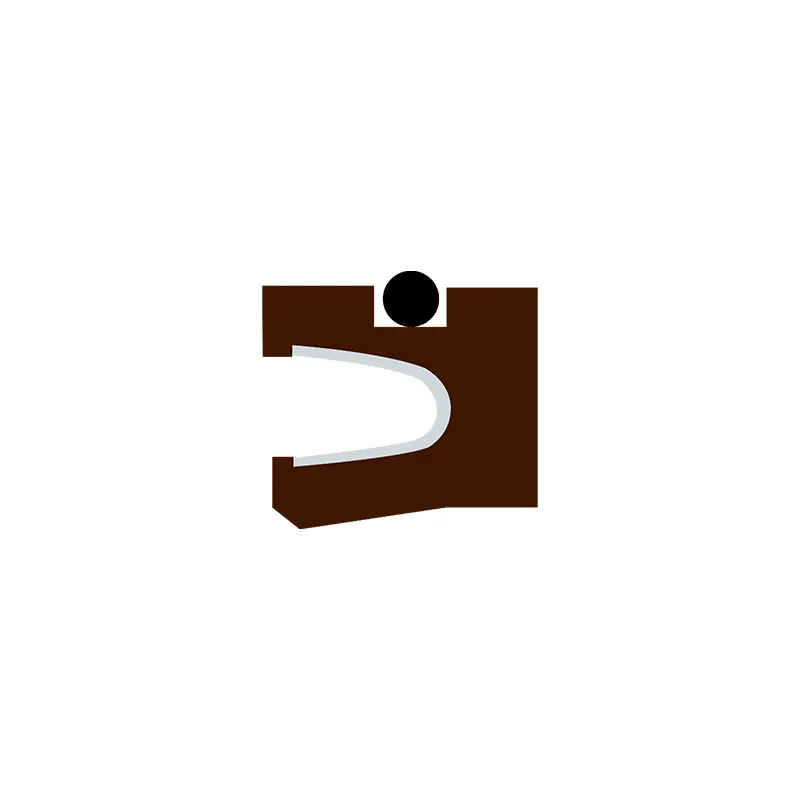

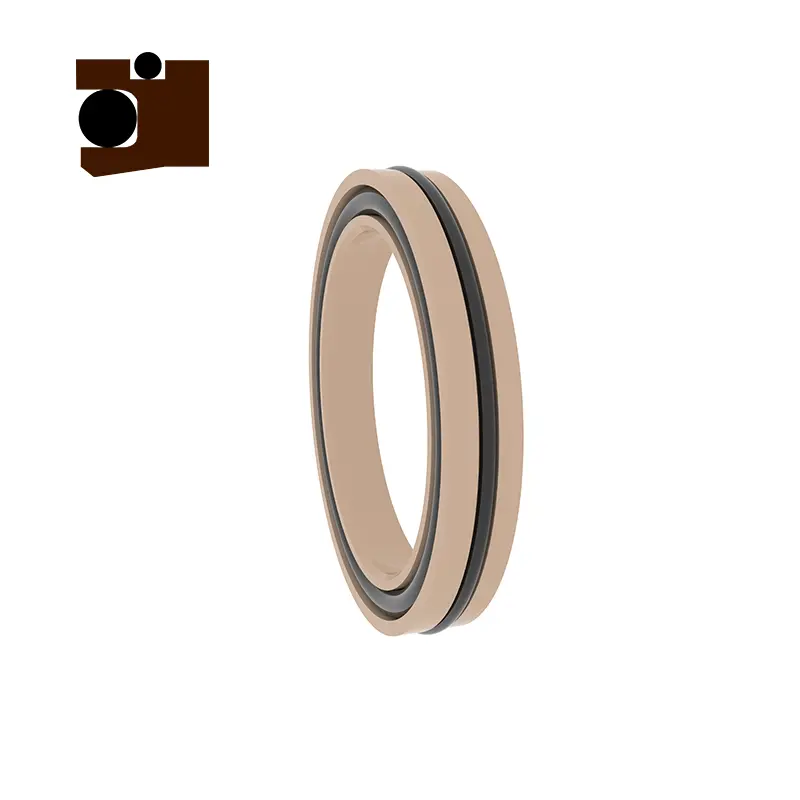

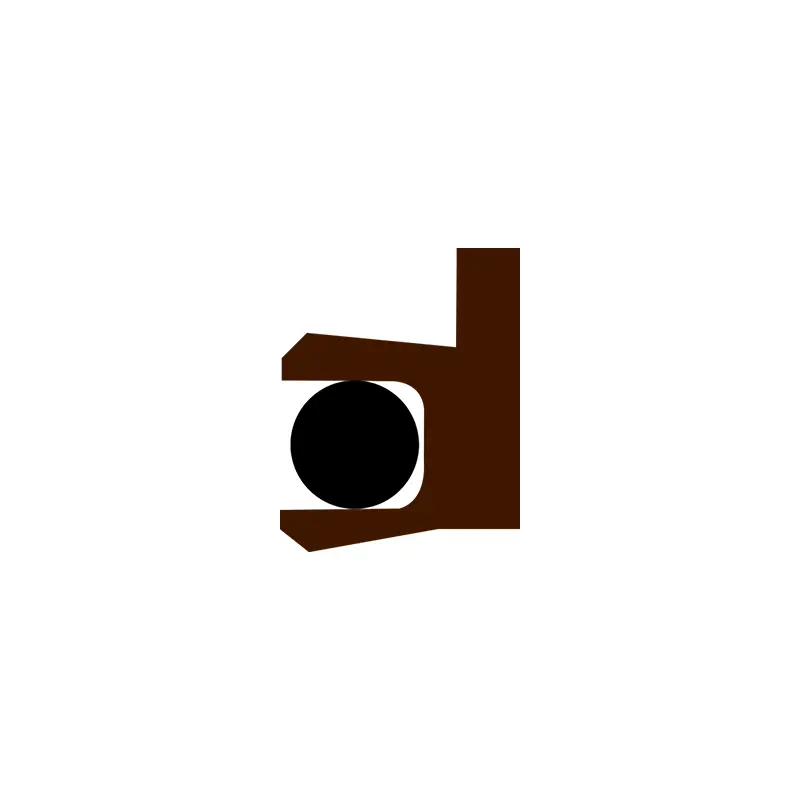

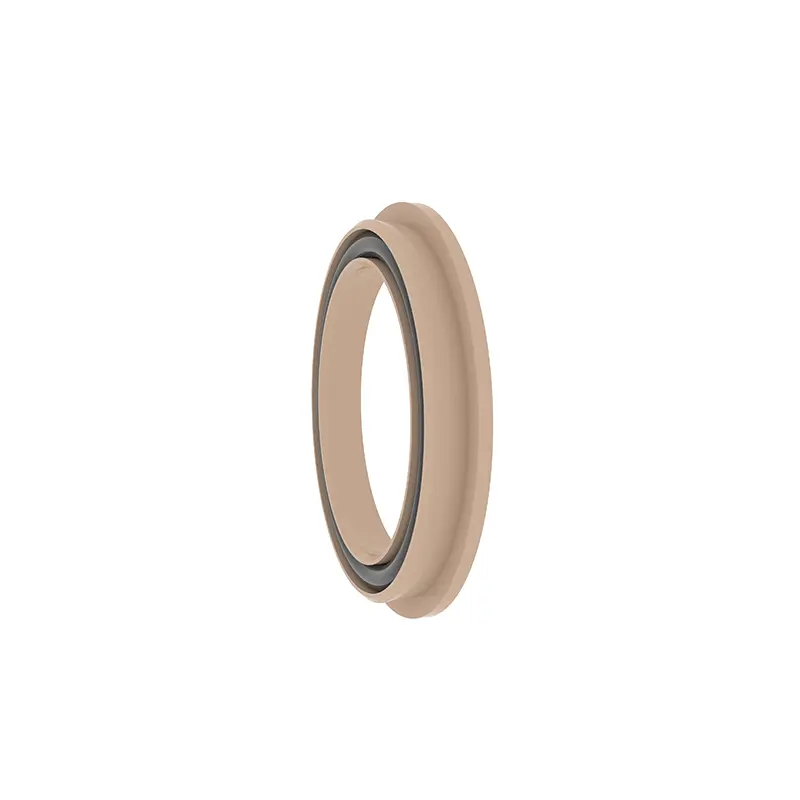

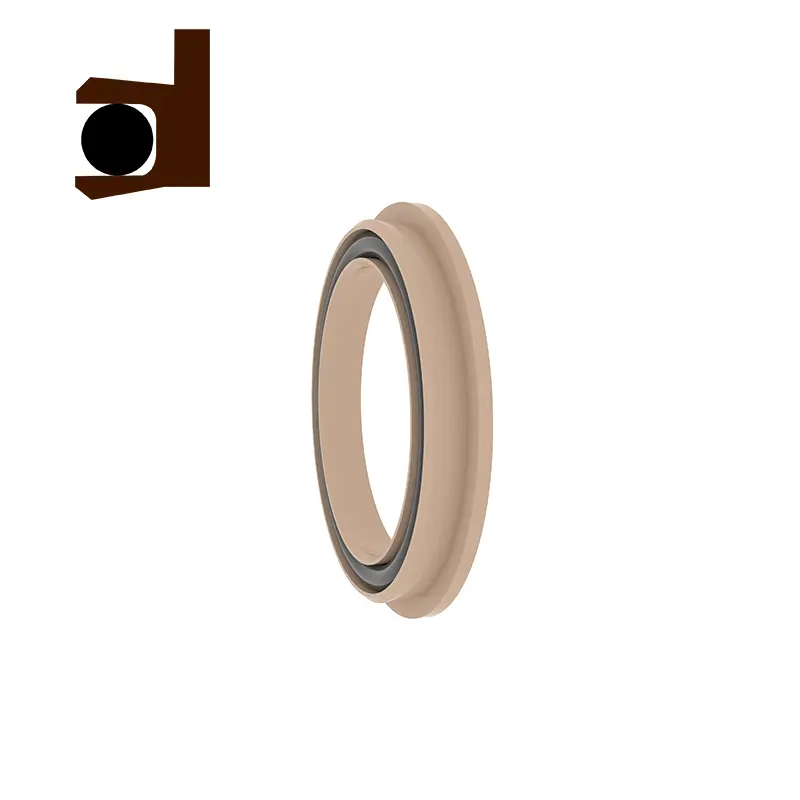

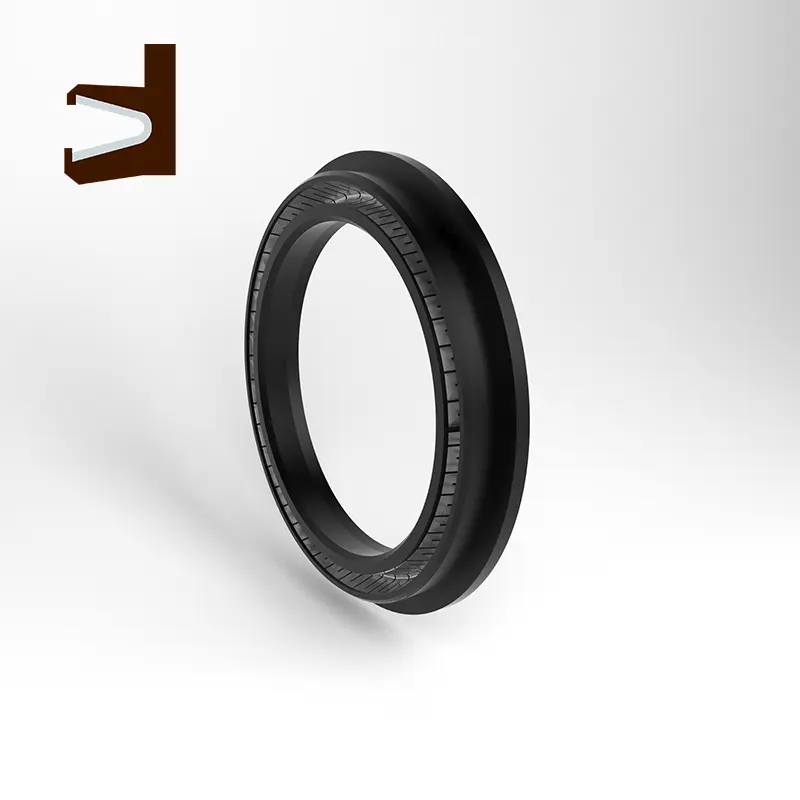

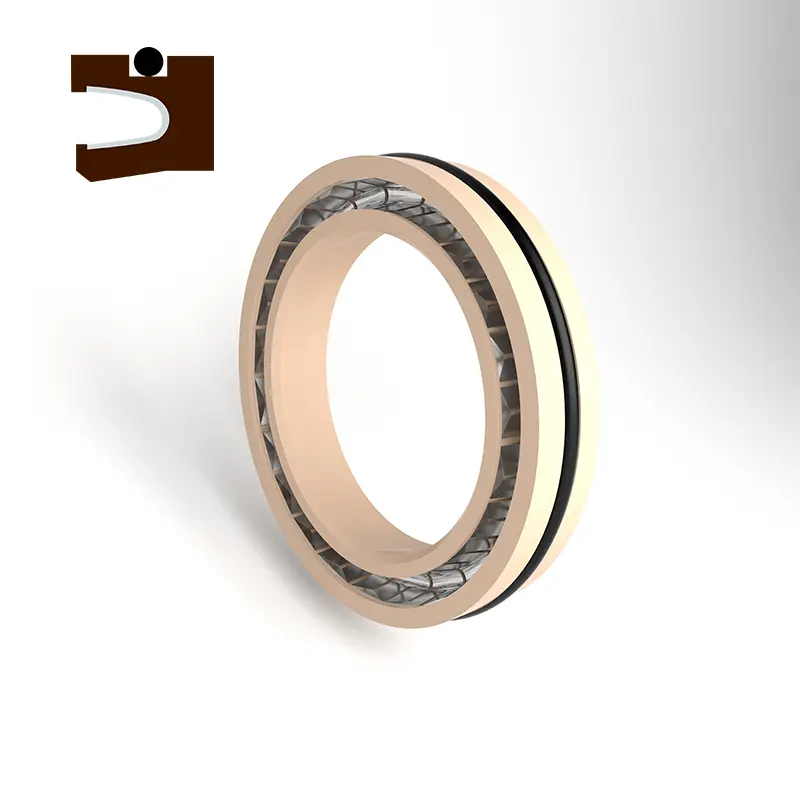

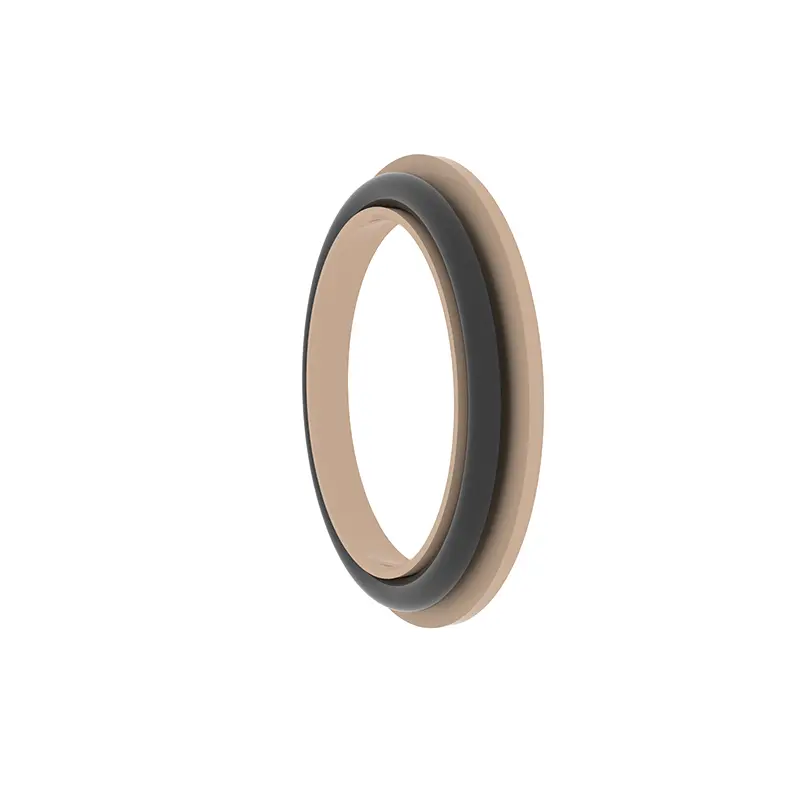

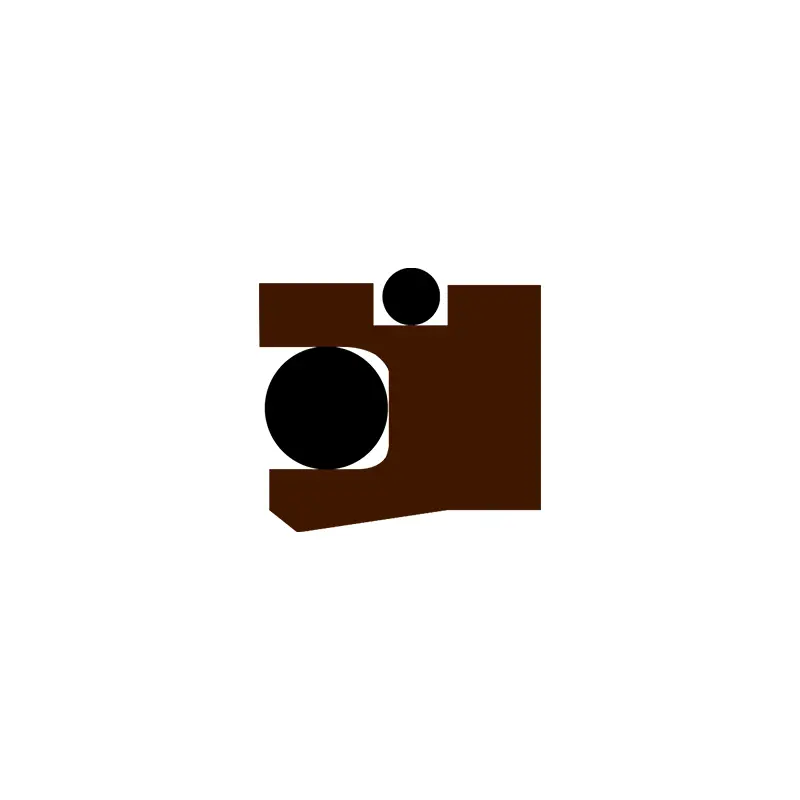

RC2055 ve RC2056, döner pan-sarmallardır, RC2055-B döner diş contasıdır, RC2056-B döner Y şeklinde bir kombinasyon contadır ve RC2055-C döner Y şekilli bir kombinasyon contasıdır. Aynı serideki farklı modeller aynı oluk özelliklerine sahiptir ve değiştirilebilir. Dönen şaft için yay enerjik conta serisi, dönen şaftlara uygulanan tek yönlü basınç yüksek fonksiyonlu contalar için uygundur. Bunlar arasında RC2055 ve RC2056, paslanmaz çelik yaylar ve yüksek fonksiyonlu plastiklerden oluşur. RC2055-B, RC2056-B ve RC2055-C kullanılırken, eşleşen elastomer malzemesini makul bir şekilde seçmek gerekir.
Ürün özellikleri ve uygulamaları:
Ürün Özellikleri:
Paslanmaz çelik yay ve yüksek fonksiyonlu plastik kombinasyonu mükemmel sızdırmazlık performansına ve dayanıklılığa sahiptir.
Her serinin oluk tasarımı aynıdır, bu da değiştirilebilir ve esnek bir şekilde farklı çalışma koşullarına uyarlanabilir.
Dönen şaft için yay enerjik conta dahil olan modeller, çeşitli endüstriyel ihtiyaçları karşılamak için şaft tek yönlü basınç sızdırmazlığı için uygundur.
RC2055-B, RC2055-C ve RC2056-B, uyarlanabilirliği artırmak için çalışma koşullarına göre eşleşen elastomer malzemelerinin seçimini destekler.
Uygulama senaryoları:
Dönen şaft tek yönlü basınçlı conta, endüstriyel ekipman, mühendislik makineleri, hidrolik sistemler, vb.
Petrokimyasallar, enerji ekipmanı, ağır makineler vb. Gibi yüksek fonksiyonlu sızdırmazlık gereksinimleri vb.
Teknik Avantajlar:
Paslanmaz çelik yaylar, uzun süreli sızdırmazlık etkisini sağlamak için kararlı radyal kuvvet sağlar.
Yüksek fonksiyonlu plastik ve elastomer malzemelerinin kombinasyonu, yüksek basınç ve yüksek hızlı çalışma koşulları için uygundur.
Yok değişebilir tasarım kurulum ve bakımı basitleştirir ve kullanım maliyetini azaltır.
Kullanım Önerileri:
Belirli çalışma koşullarına göre uygun mühür modelini ve elastomer malzemesini seçin.
Mühürün hasar görmesini önlemek için kurulum sırasında oluğun temiz olduğundan emin olun.

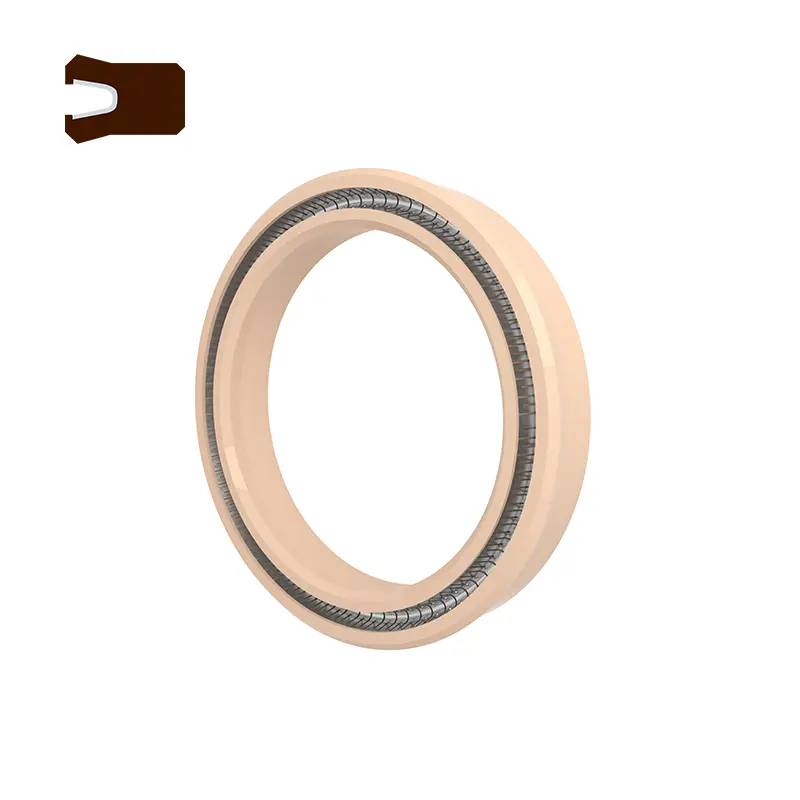

RC2055
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Hemen hemen tüm sıvı ve gaz medyası |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri seçilebilir: RO1 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb.

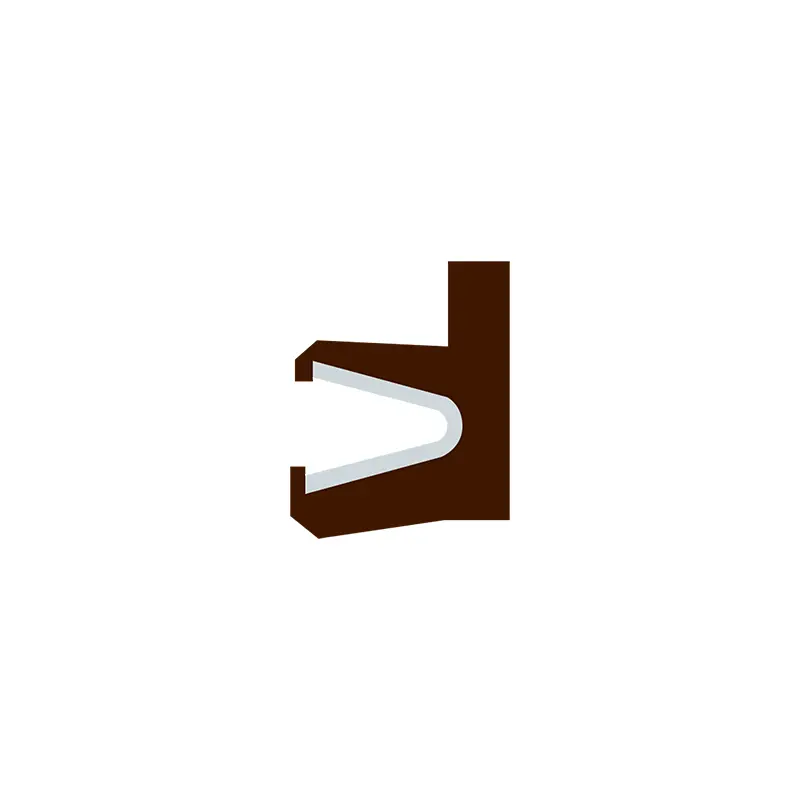

3. Paslanmaz Çelik Yay: V şeklinde yay.
Sipariş örneği
RC2055- 40-PTFE4+V Şaft Çapı 40, Sızdırmazlık Halkası Malzemesi PTFE4'tür, Paslanmaz Çelik Yay V şeklinde Yaydır
RC2055-B-40-PTFE4+R02 Mil çapı 40, Sızdırmazlık halka malzemesi PTFE4'tür, O-Ring eşleşmesi flororubber
RC2055-C-40-PTFE4+R02 Mil çapı 40, Sızdırmazlık halka malzemesi PTFE4'tür, O-Ring eşleşmesi flororubber

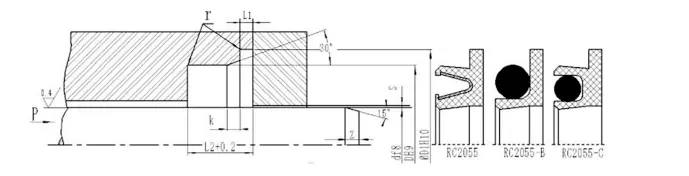

Spesifikasyon Parametre Tablosu (parametre aralığı içindeki tüm özellikler mevcuttur)
| Çubuk çapı D F8 | Oluk çapı DH9 | Oluk çapı D1H10 | Kenar derinliği L1 | Oluk genişliği L | Pah İçe Aktar K | Radyal temizlik S MAX | Pah uzunluğu | R MAX | |
| 10mpa | 20MPA | ||||||||
| 5 ~ 19.9 | d+5 | d+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | d+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | d+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | d+14 | d+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Not: Dönen şaftın yüzey sertliğinin HRC ≥ 58 olması önerilir.

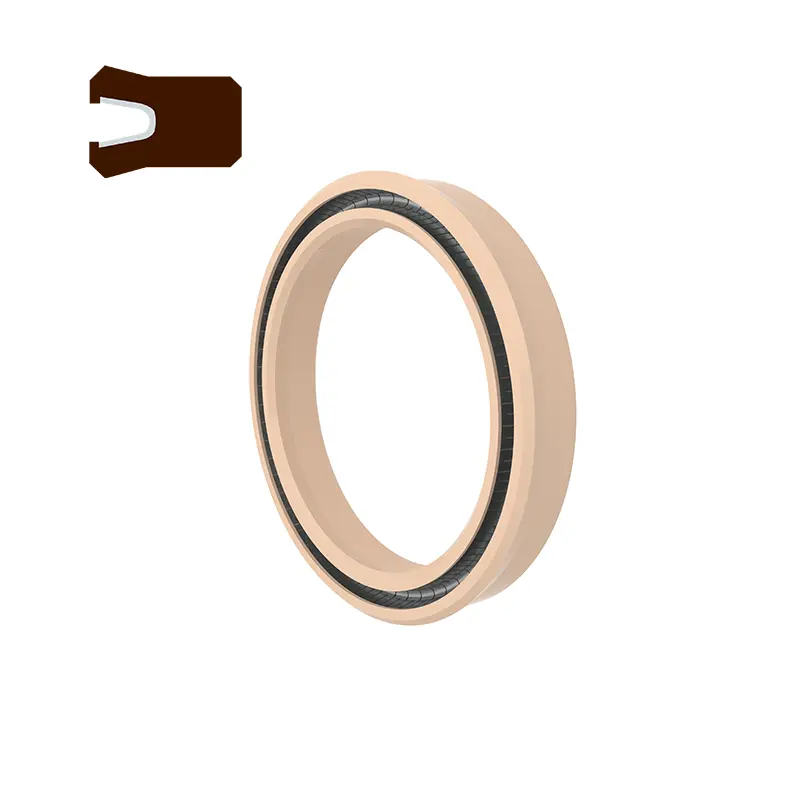

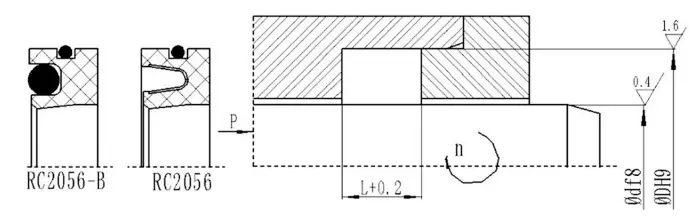

RC2056
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç (MPA) | Sıcaklık (℃) | Hız (m/s) | Orta | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Hemen hemen tüm sıvı ve gaz medyası |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri seçilebilir: RO1 Nitril Kauçuk (NBR), RO2 Flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb.
3. Paslanmaz Çelik Yay: V şeklinde yay.
Sipariş örneği
RC2056-40*62*8-PTFE4+V D*D*L, sızdırmazlık halka malzemesi PTFE4'tür ve paslanmaz çelik yay V şeklinde bir yaytır
RC2056-B-40*62*8-PTFE4+R02 D*D*L, sızdırmazlık halka malzemesi PTFE4'tür ve eşleşen O-ring flororubber
