Başladığımız uç flanş yay enerjik mühürler, her biri kendi alt bölümlerine sahip farklı modeller içerir. Hepsi kesinlikle geliştirilir, üretilir ve test edilir.

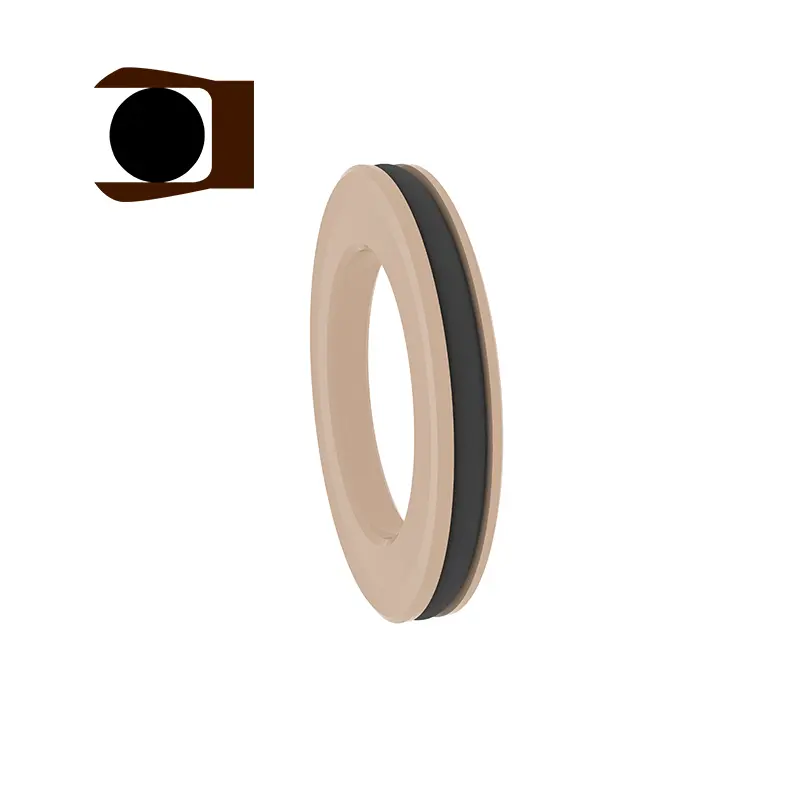

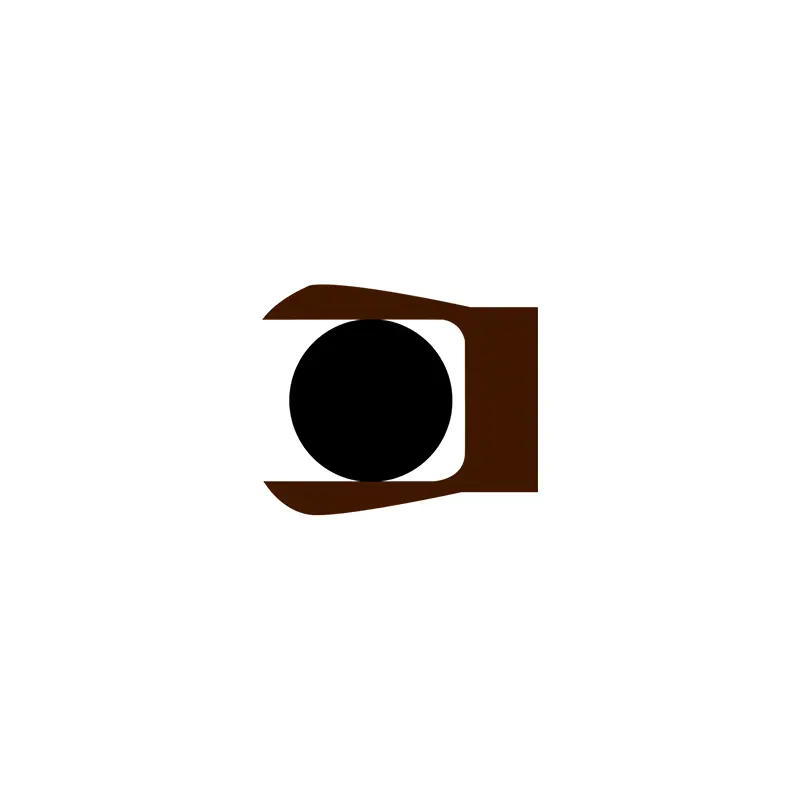

RC2876 ve RC2877 PAN-SEAL'lerdir ve RC2876-B ve RC2877-B Y şeklinde kombine contalardır. Her model arasındaki iki farklı bölüm aynı oluğa sahiptir ve değiştirilebilir. Eksenel (uç) ve flanş tek yönlü basınç statik contaları için uygundur ve yüzey pürüzlülüğünün ideal olmadığı yerlerde kullanılabilir. İki Pan-Seal, paslanmaz çelik yaylar ve yüksek fonksiyonlu plastiklerden oluşur. Paslanmaz çelik yaylar V şeklinde yaylar ve O şeklinde yaylar olarak seçilebilir. Ve RC2876-B ve RC2877-B kullanılırken, eşleşen elastomer malzemelerini makul bir şekilde seçmek gerekir.
Ürün özellikleri ve uygulamaları:
RC2876
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç mpa | Hız M/S | Sıcaklık ℃ | Orta | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Tüm sıvılar, kimyasallar, gazlar |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Malzeme seçimi
1. Eşleşen O-ring malzemeleri: R01 Nitril Kauçuk (NBR), R02 flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb.
3. Paslanmaz çelik yaylar O şekilli yaylardan ve V şekilli yaylardan seçilebilir.
Sipariş örneği
RC2876-40-PTFE4+V Dahili basınç oluğunun dış çapı 40, sızdırmazlık halka malzemesi PTFE4'tür ve Yay V şeklinde yay
RC2876-B-40-PTFE4+R02 İç basınç oluğunun dış çapı 40, sızdırmazlık halka malzemesi PTFE4'tür ve eşleşen O-ring flororubber
Not: Genişletilmiş aralığı seçerseniz, lütfen seri numarasını kullanın.

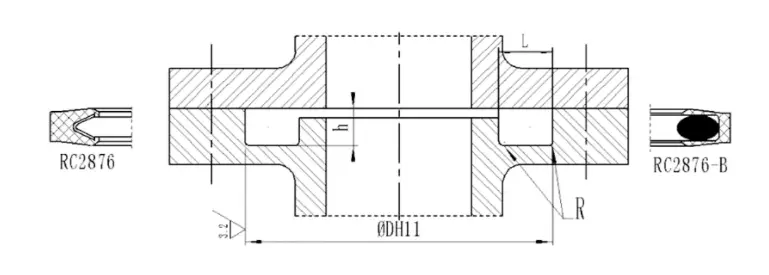

| Seri numarası | Seri numarası | Standart aralık DH11 | Genişletilmiş aralık DH11 | Oluk derinliği H-0.05 | Oluk genişliği L+0.2 | Yuvarlak köşeler Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Geçerli çalışma koşulları (sınır değerleri aynı anda görünmemelidir)
| Basınç mpa | Hız M/S | Sıcaklık ℃ | Orta | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Tüm sıvılar, kimyasallar, gazlar |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Eşleşen O-ring malzemeleri: R01 Nitril Kauçuk (NBR), R02 flororubber (FKM), vb.
2. Sızdırmazlık Halkası Malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb.
3. Paslanmaz çelik yaylar O şekilli yaylardan ve V şekilli yaylardan seçilebilir.
Sipariş örneği
RC2877-40-PTFE4+V Dış basınç oluğunun iç çapı 40, sızdırmazlık halka malzemesi PTFE4'tür ve paslanmaz çelik yay V şeklinde bir yaytır
RC2877-B-40-PTFE4+R02 Dış basınç oluğunun iç çapı 40, sızdırmazlık halka malzemesi PTFE4'tür ve eşleşen O-ring flororubber
Not: Genişletilmiş bir aralık seçerseniz, lütfen seri numarasını kullanın.

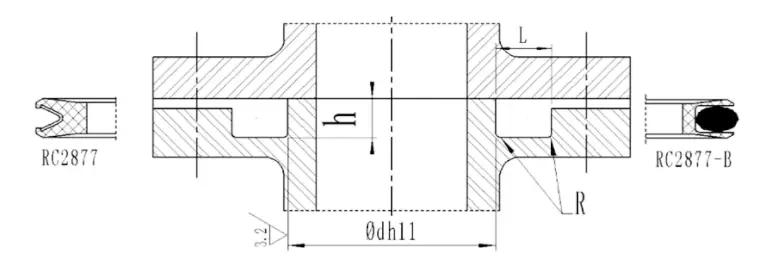

| Seri numarası | Seri numarası | Standart aralık D H11 | Genişletilmiş aralık DH11 | Oluk derinliği H-0.05 | Oluk genişliği L+0.2 | Yuvarlak köşeler Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
