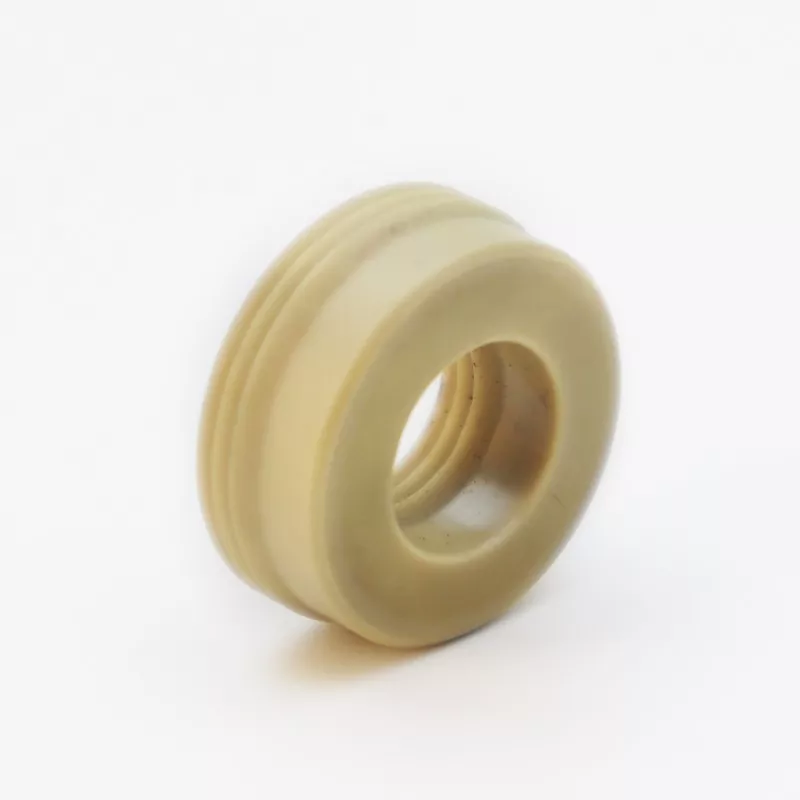

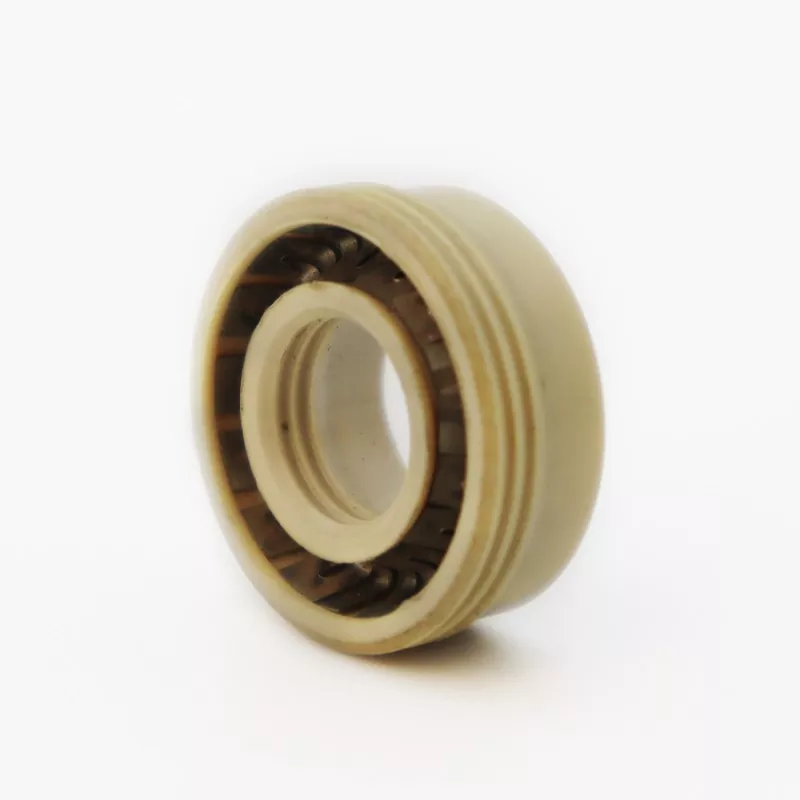

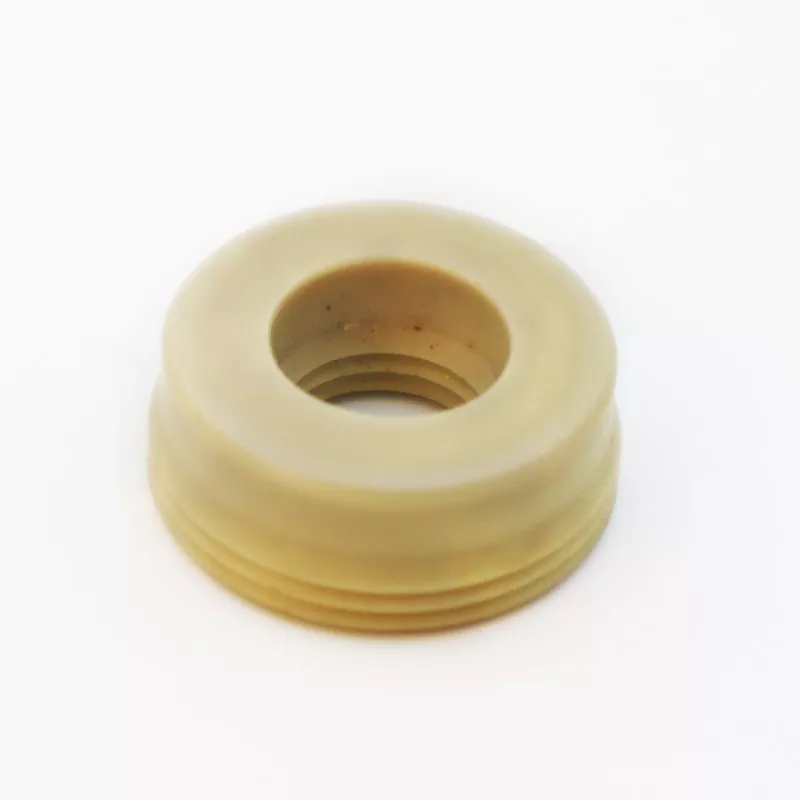

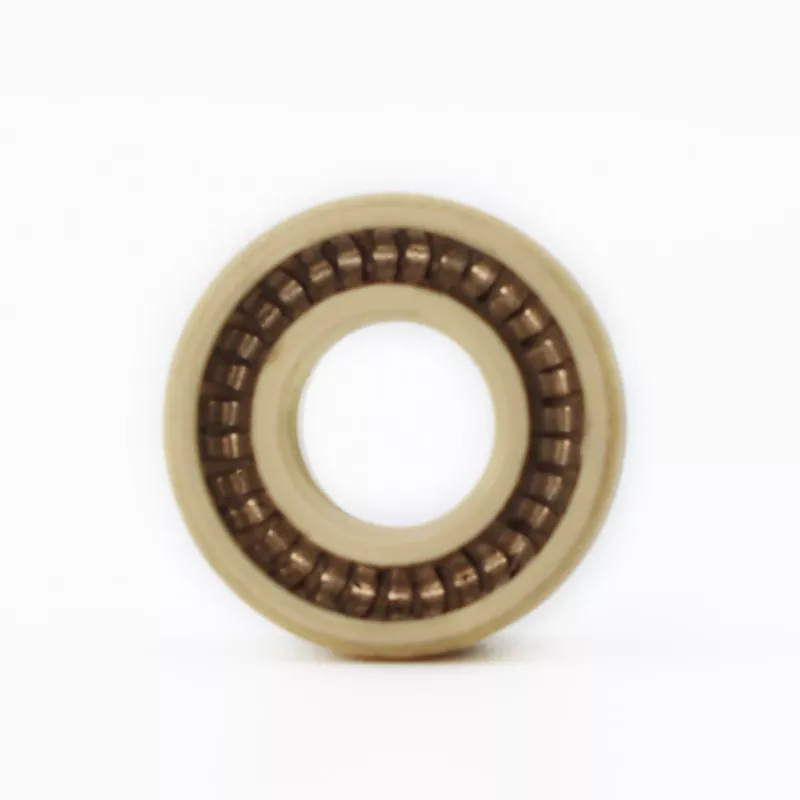

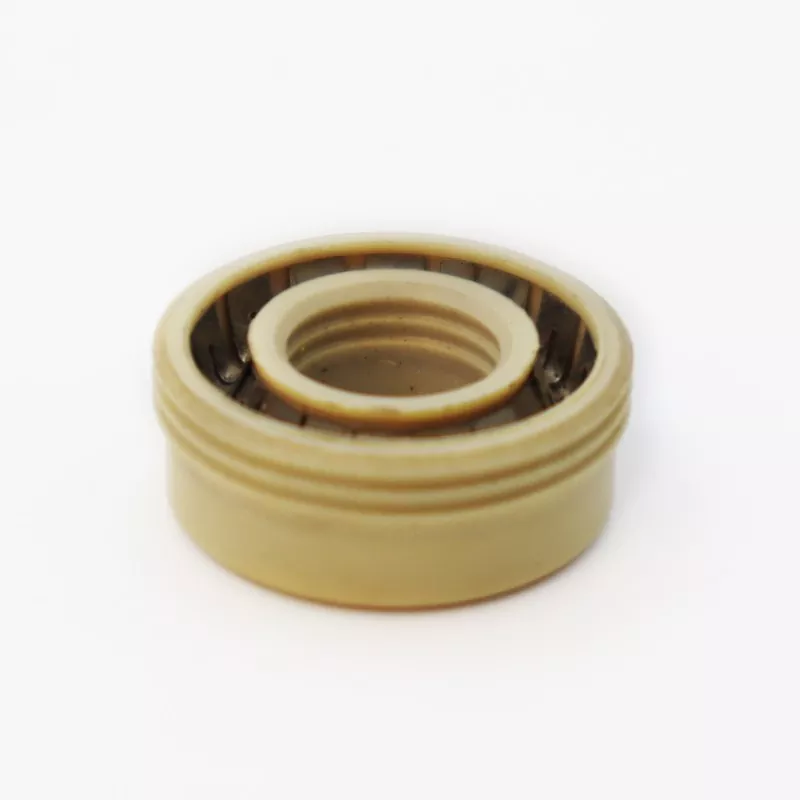

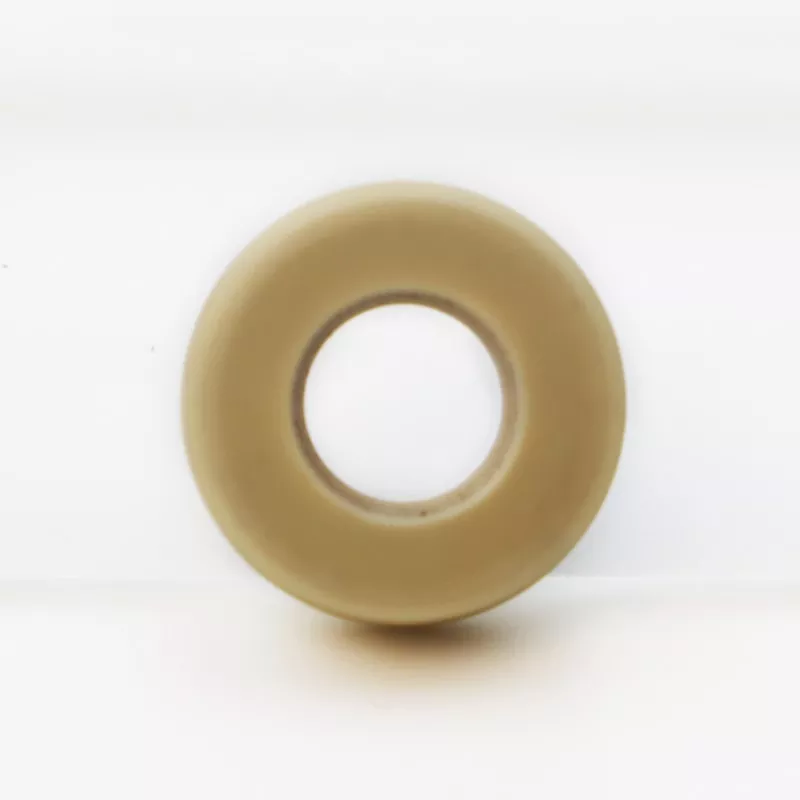

Ruichen FS-C Çok Dudaklı Yay Enerjili Conta, sızdırmazlık performansını önemli ölçüde artıran benzersiz bir tırtıklı dudak tasarımına sahiptir. FS-C modeli sıkı sızıntı kontrolü gerektiren uygulamalar için ideal bir seçimdir.
40 MPa'ya kadar çalışma basınçlarında düşük sürtünmeyi uzun hizmet ömrüyle dengeleyerek istikrarlı, güvenilir sızdırmazlık sağlar (bu sınırı aşan basınçlar, belirli bir geniş oluk konfigürasyonu gerektirir).
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Hız (m/s) |
Sıcaklık °C |
Medya |
|
|
<40: L kanal genişliğini kullanın >40 MPa: L1 oluk genişliğini kullanın |
<10 |
BO/DO -35~+250 |
Diğer -200~+250 |
Tüm sıvılar, kimyasallar ve gazlar |
Bu modelin çok dudaklı yapısı çoklu sızdırmazlık bariyerleri oluşturarak düşük basınçlarda bile mükemmel gaz ve sıvı sızdırmazlığı sağlar. Son derece düşük basınç farklarına sahip vakum ortamları veya uygulamalar için özel olarak tasarlanmış olup aynı zamanda 40 MPa'ya kadar çalışma basınçlarına da uygundur (genişletilmiş bir oluk kullanılması şartıyla).
Ruichen FS-C yay enerjili contalar, vakum ekipmanlarında, analitik cihazlarda, hassas ölçüm cihazlarında ve yüksek özellikli valflerde olağanüstü performans sağlar. Düşük sürtünme özellikleri ve düzgün hareketleri, onları özellikle hassas hareket kontrolü uygulamaları için çok uygun kılar. Özel olarak tasarlanmış Ruichen FS-C contaları, bilimsel araştırma ekipmanları, tıbbi cihazlar ve yüksek hassasiyetli endüstriyel kontrol sistemleri için uzun vadeli sızdırmazlık güvenilirliği sağlar.
Belirtilen aralıklardaki tüm boyutlar mevcuttur.
Not: Gerekli özellikler bu tabloda yer almıyorsa lütfen bizimle iletişime geçin; 1600 mm ebatına kadar ürünler tedarik edilebilmektedir.
|

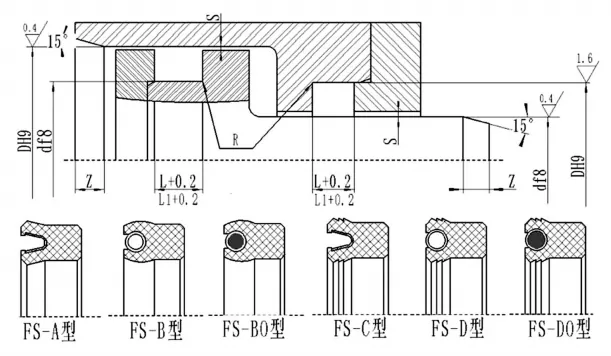

d |
D |
L+0,2 |
L1+0,2 (>40 MPa basınçlar için geçerlidir) |
Radyal boşluk Smax |
Pah uzunluğu Zmin |
Rmaks |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Kurulum Notu: Yüksek basınçlı uygulamalar için (>40 MPa), belirtilen genişlikte (L1) bir oluk kullanılmalı ve kurulum toleransları sıkı bir şekilde kontrol edilmelidir.
