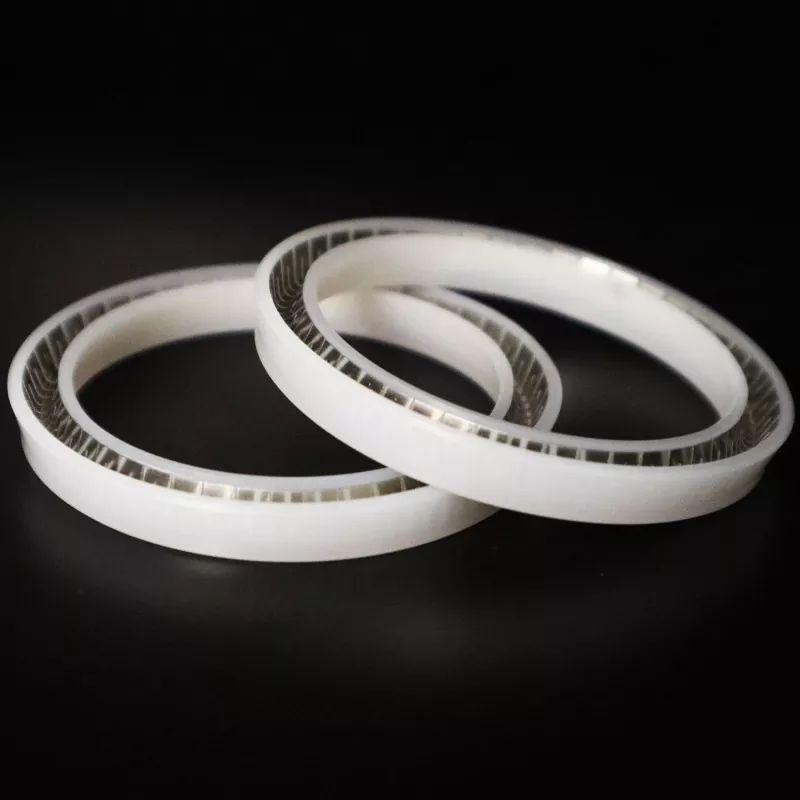

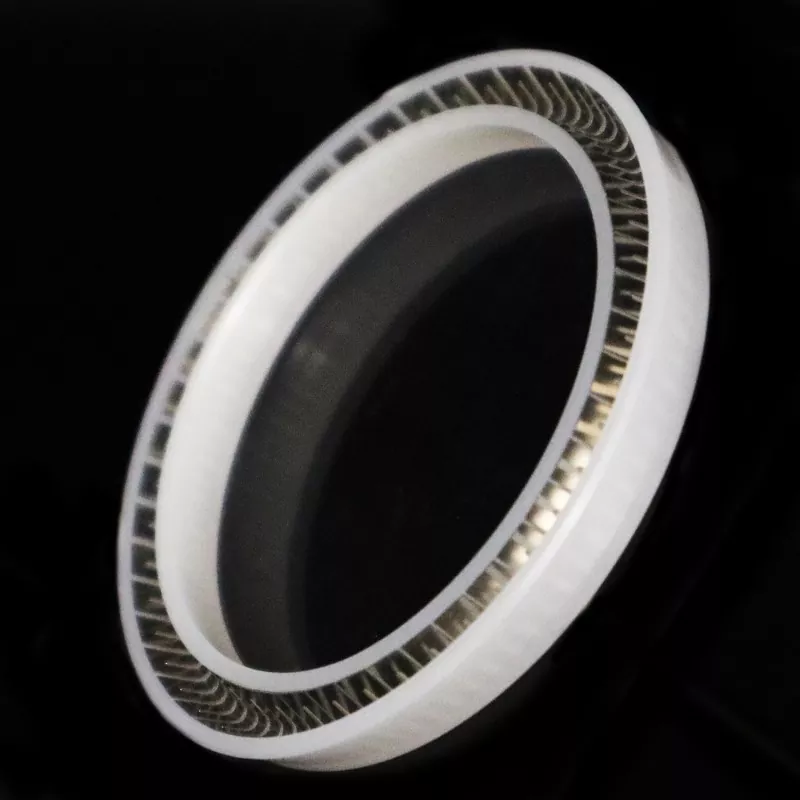

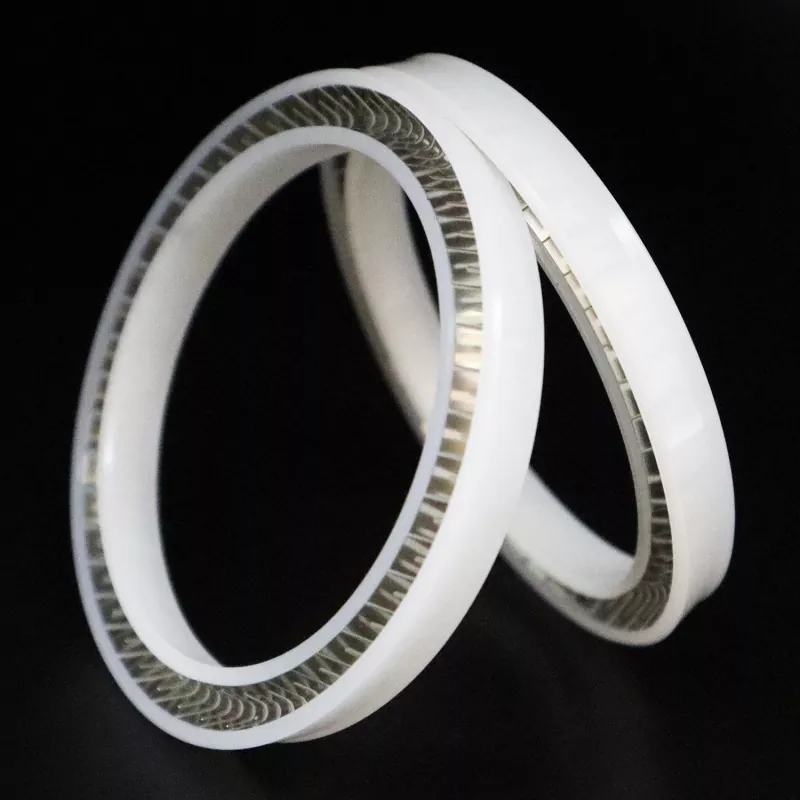

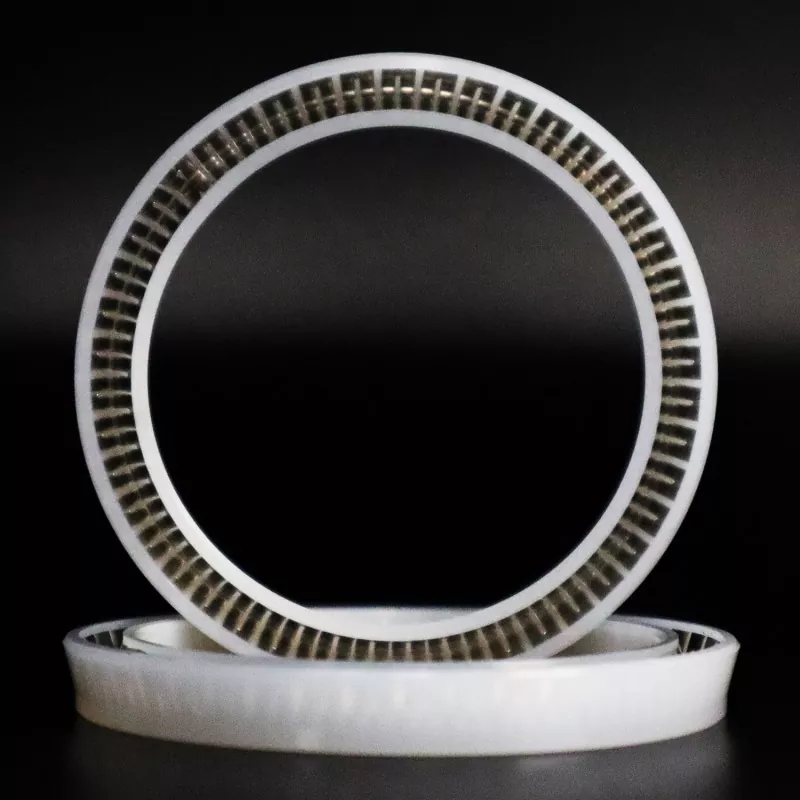

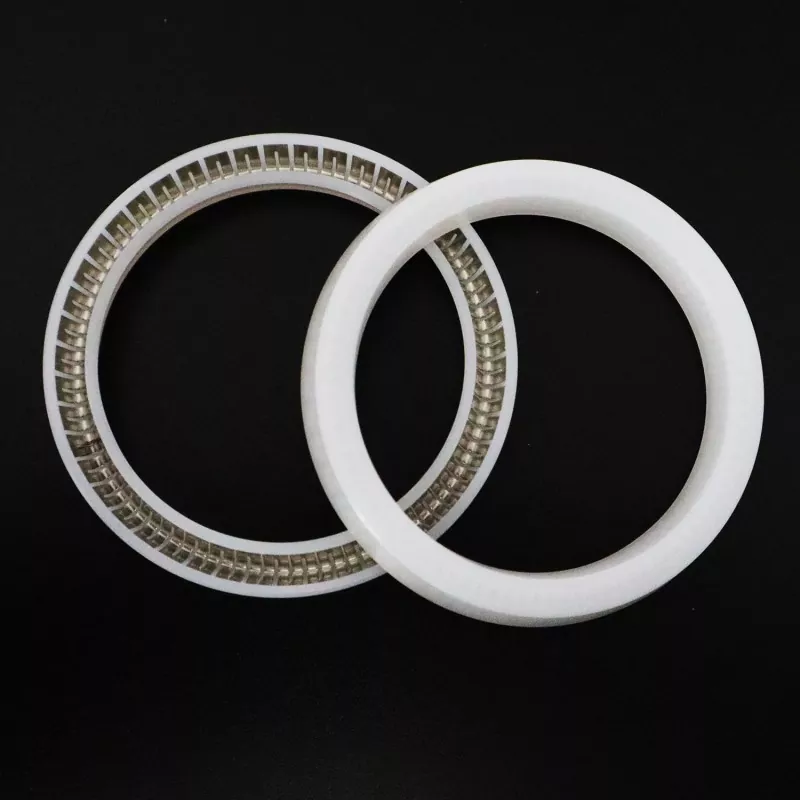

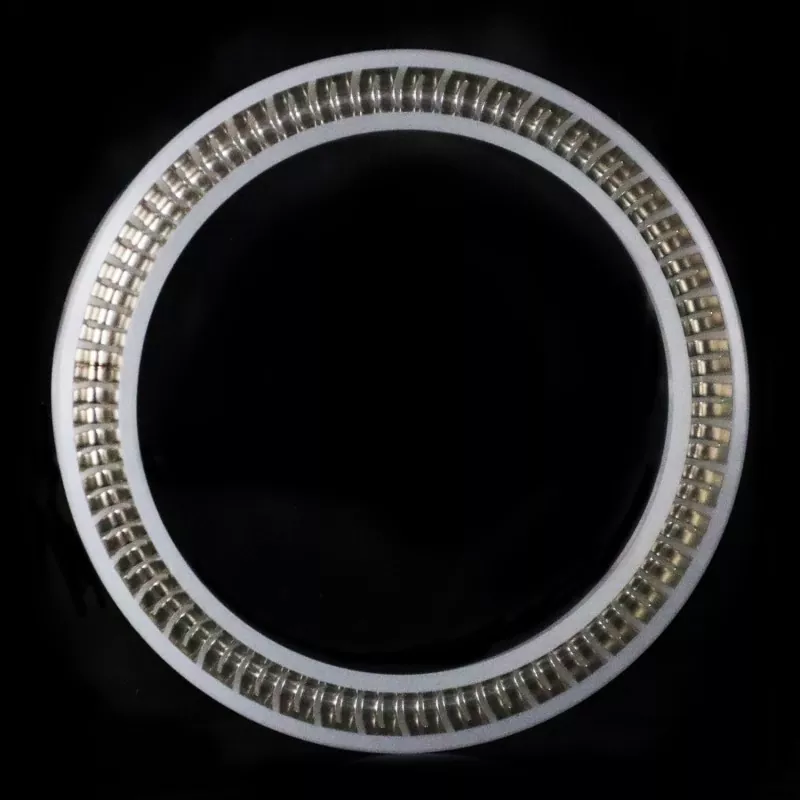

Ruichen FS-A simetrik yay enerjili conta, simetrik bir tasarıma sahiptir ve hem şaftlar hem de delikler için birbirinin yerine kullanılmasına olanak tanır. Yay enerjili conta serisinin temel modeli olan FS-A, çoğu standart çalışma koşulu için uygun maliyetli ve güvenilir bir sızdırmazlık çözümü sunar; bu da onu statik sızdırmazlık, düşük hızlı dönüş ve ileri geri hareket içeren çeşitli uygulamalar için uygun hale getirir.
Sınırlayıcı değerler aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Hız (m/s) |
Sıcaklık °C |
Medya |
|
|
<40: L kanal genişliğini kullanın >40 MPa: L1 oluk genişliğini kullanın |
<10 |
BO/DO -35~+250 |
Diğer -200~+250 |
Tüm sıvılar, kimyasallar ve gazlar |
Bu modelin temel avantajları geniş medya uyumluluğu ve istikrarlı performansında yatmaktadır. Yaylı bir yapıyla birleştirilmiş bir PTFE sızdırmazlık gövdesine sahip olan bu ürün, çeşitli hidrolik sıvılar, yağlayıcılar ve hafif kimyasal çözeltiler dahil olmak üzere kimyasal ortamların büyük çoğunluğuna dayanıklıdır. Sıcaklığa uyum sağlama konusunda FS-A modeli, -50°C ila 200°C aralığında istikrarlı sızdırmazlık performansını korur.
Ruichen FS-A yay enerjili conta özellikle genel endüstriyel ekipmanlar, standart hidrolik sistemler ve geleneksel sıvı taşıma üniteleri için çok uygundur. Düşük sürtünmeli tasarımı, düzgün çalışmayı ve minimum kopma sürtünmesini sağlayarak ekipmanın çalışması sırasında "yapışma-kayma" olayını etkili bir şekilde önler.
İlk kez yay enerjili contaları seçen müşteriler veya maliyetlere karşı oldukça hassas olanlar için Ruichen FS-A ideal bir giriş seviyesi seçimdir.
Belirtilen parametre aralığındaki tüm boyutlar mevcuttur.
Not: Gerekli özellikler bu tabloda yer almıyorsa lütfen bizimle iletişime geçin; 1600mm çapa kadar ürün tedarik edebilmekteyiz.
|

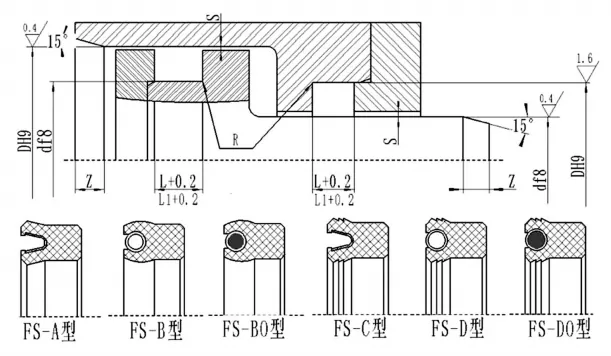

d |
D |
L+0,2 |
L1+0,2 (>40 MPa basınçlar için geçerlidir) |
Radyal boşluk Smax |
Pah uzunluğu Zmin |
Rmaks |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Uygulama Notu: Standart endüstriyel ortamlarda millerin ve deliklerin çift yönlü sızdırmazlığı için uygundur; Minimum basınç dalgalanmalarının olduğu uygulamalar için önerilir.
