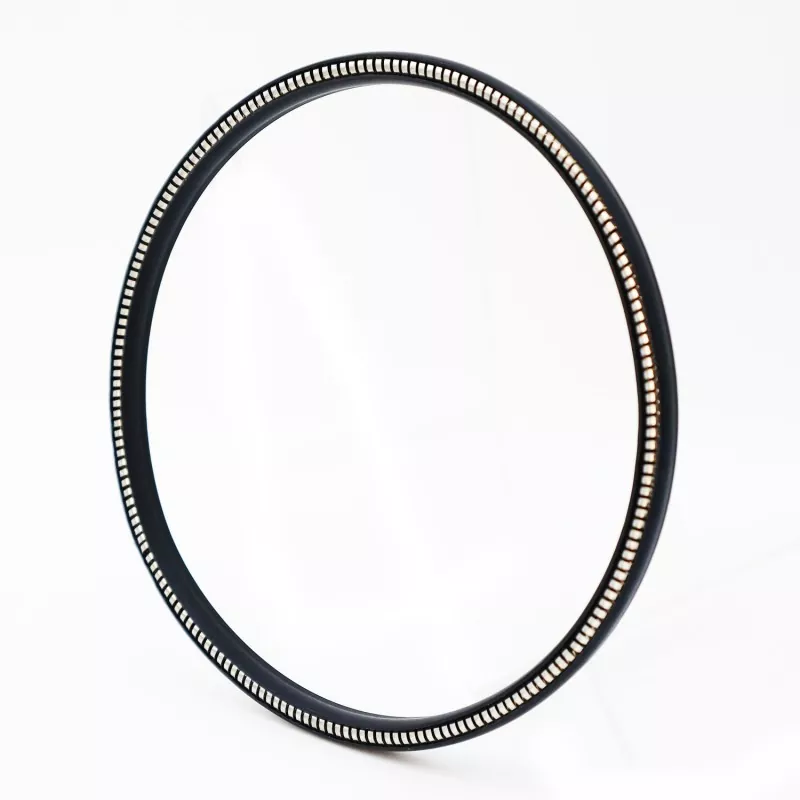

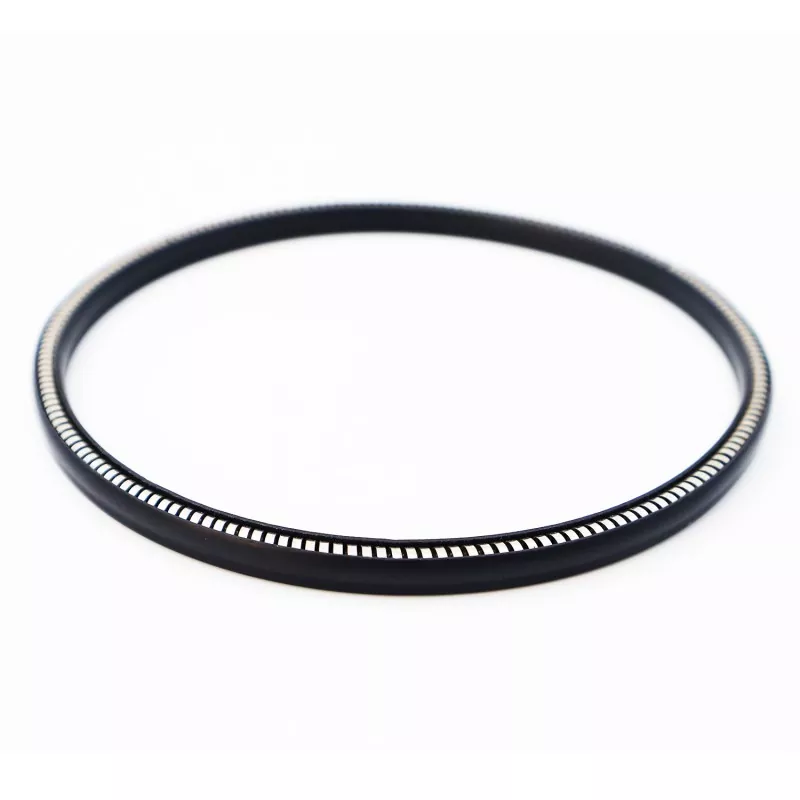

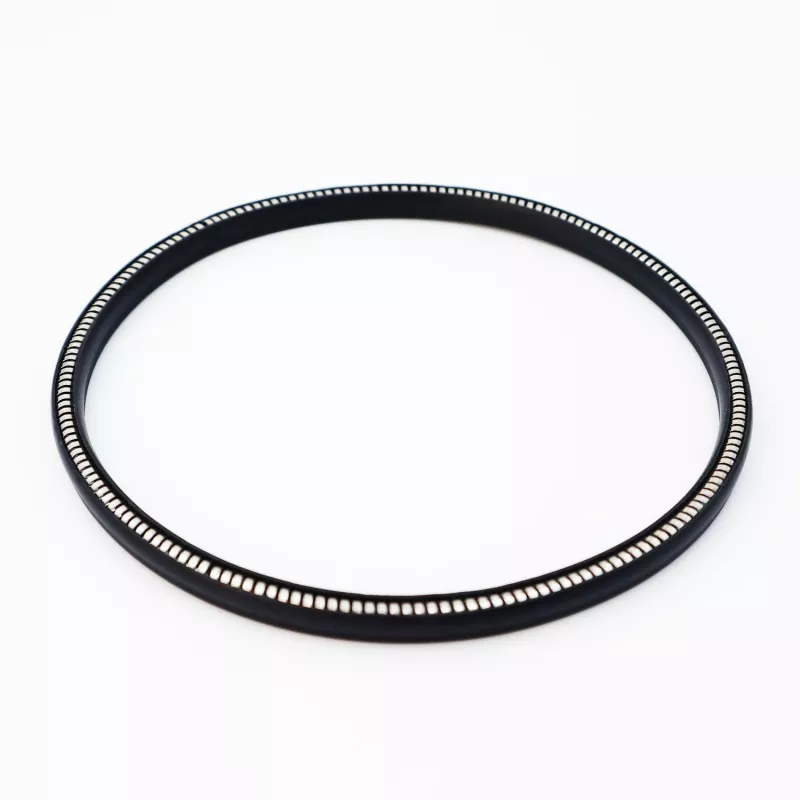

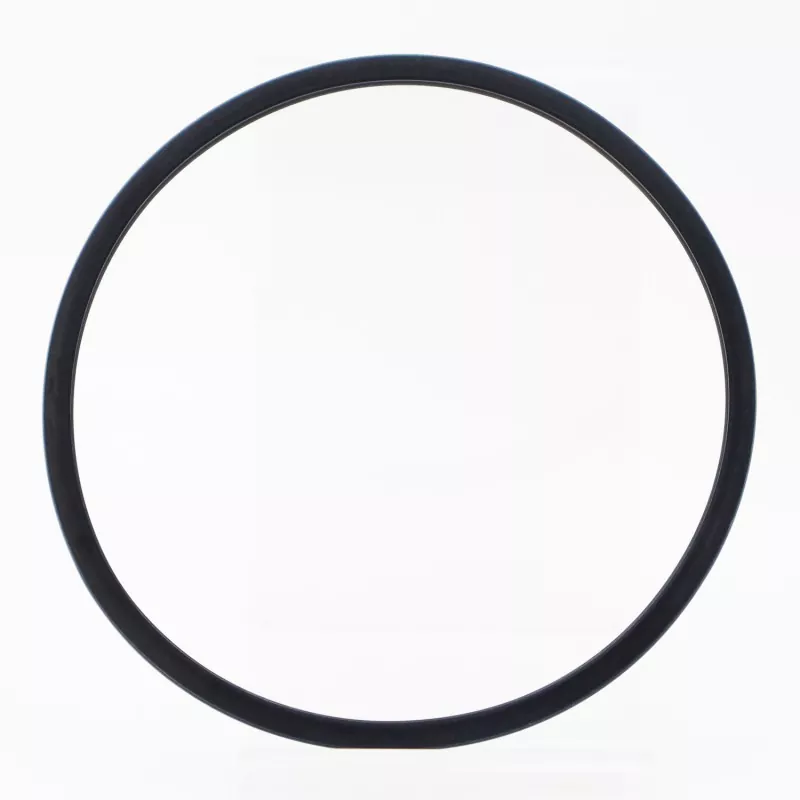

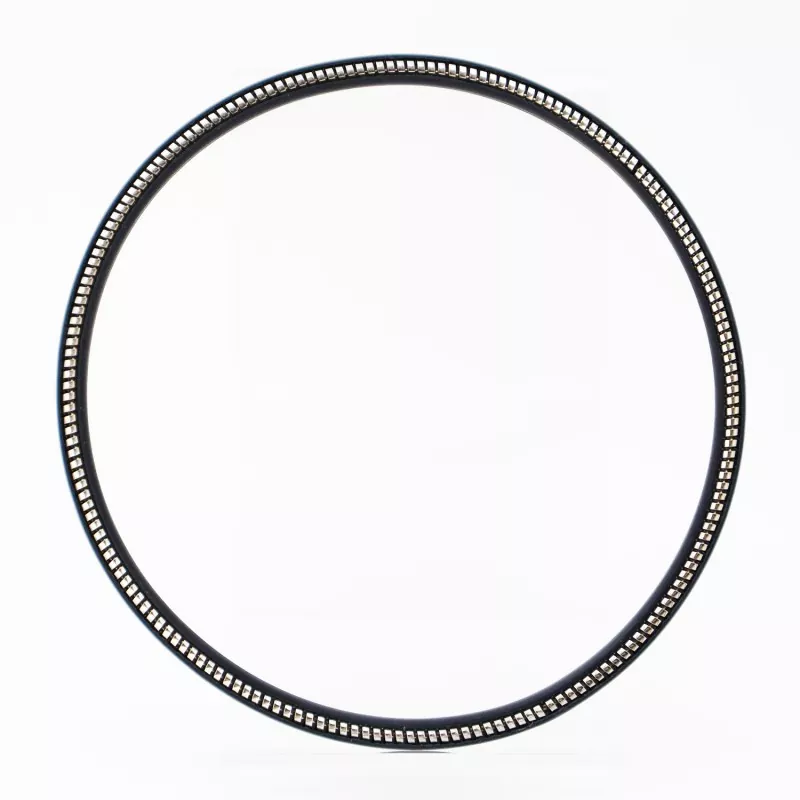

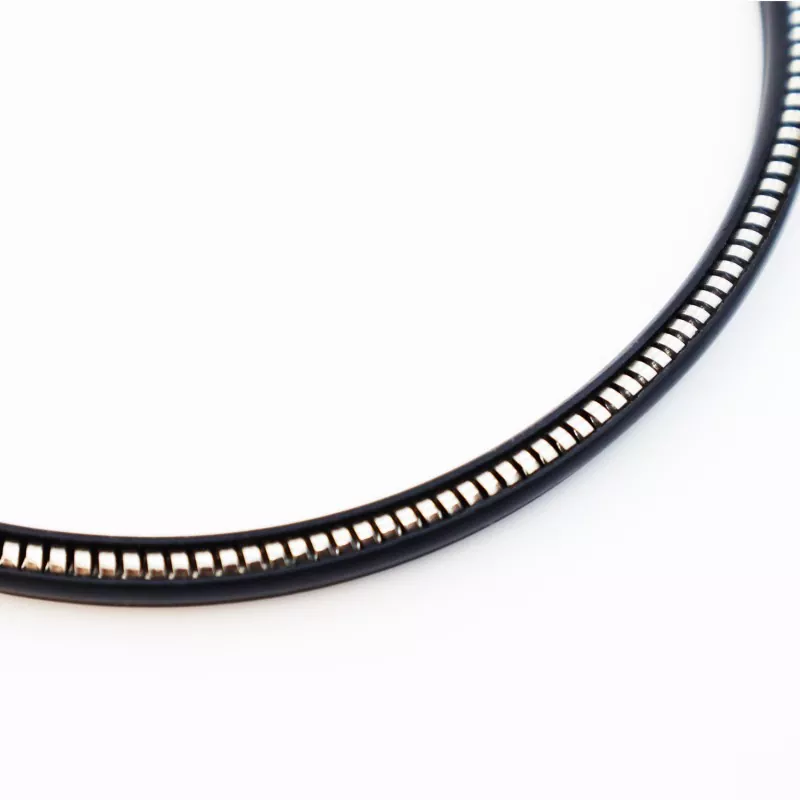

Ruichen FS-B Geliştirilmiş Yay Enerjili Conta, standart simetrik tasarıma göre performans iyileştirmeleri içerir ve orta düzeyde basınç ve hafif operasyonel dalgalanmalar içeren uygulamalar için özel olarak geliştirilmiştir. Bu model, sızdırmazlık dudağı profili ile yay sistemi arasındaki uyumu optimize ederek dinamik çalışma koşullarında sızdırmazlık stabilitesini artırır.
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Hız (m/s) |
Sıcaklık °C |
Medya |
|
|
<40: L kanal genişliğini kullanın >40 MPa: L1 oluk genişliğini kullanın |
<10 |
BO/DO -35~+250 |
Diğer -200~+250 |
Tüm sıvılar, kimyasallar ve gazlar |
Bu modelin önemli bir özelliği, 40 MPa'ya kadar çalışma basıncı aralığıyla basınç dalgalanmalarına karşı geliştirilmiş direncidir. Geliştirilmiş sızdırmazlık dudağı tasarımı, üstün ortam uyumluluğu sunarak, bazı son derece agresif endüstriyel sıvılar da dahil olmak üzere daha geniş bir kimyasal ortam yelpazesini işlemesine olanak tanır. -60°C ila 220°C sıcaklık aralığında çalışarak çoğu endüstriyel ortamın gereksinimlerini karşılar.
Ruichen FS-B yay enerjili conta, çok çeşitli ortamlarla mükemmel uyumluluğu korurken, ileri geri hareket eden uygulamalarda daha kararlı sürtünme özellikleri ve daha uzun bir hizmet ömrü sunar. İnşaat makinelerindeki hidrolik silindirler, endüstriyel pompalar veya kimyasal valfler için Ruichen FS-B üstün, uzun süreli sızdırmazlık performansı sunar.
Belirtilen aralıklardaki tüm boyutlar mevcuttur.
Not: Gerekli özellikler burada listelenmemişse lütfen bizimle iletişime geçin; 1600mm çapa kadar ürün tedarik edebilmekteyiz.
|

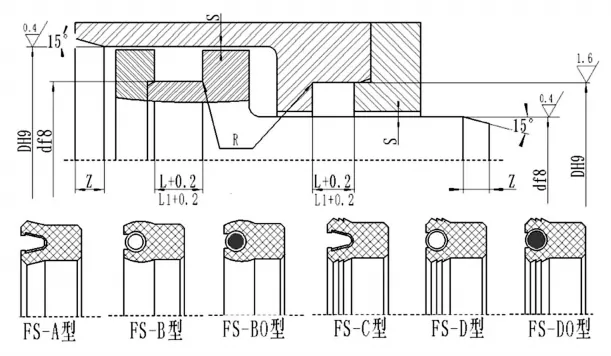

d |
D |
L+0,2 |
L1+0,2 (>40 MPa basınçlar için geçerlidir) |
Radyal boşluk Smax |
Pah uzunluğu Zmin |
Rmaks |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Teknik Özellikler: Yüksek ve değişken basınçlar içeren çalışma koşulları için uygundur; Conta servis ömrüne ilişkin özel gereksinimleri olan ekipmanlar için önerilir.
