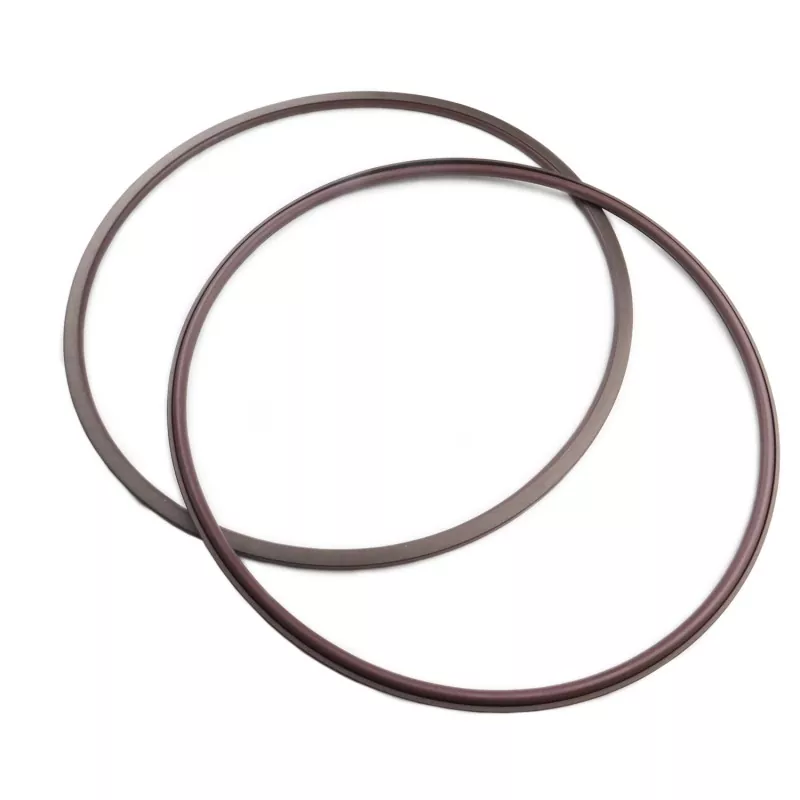

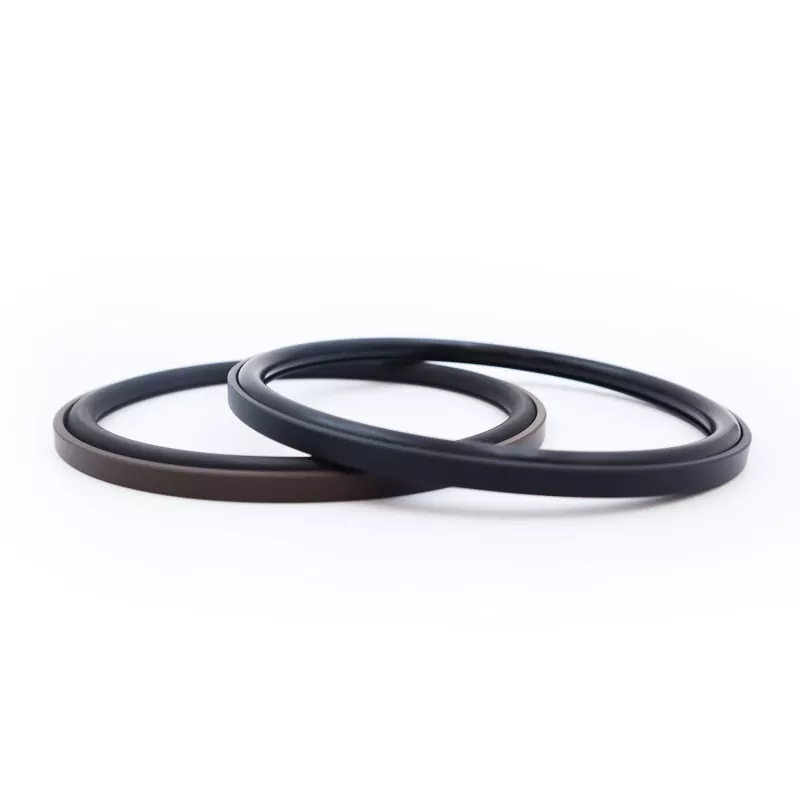

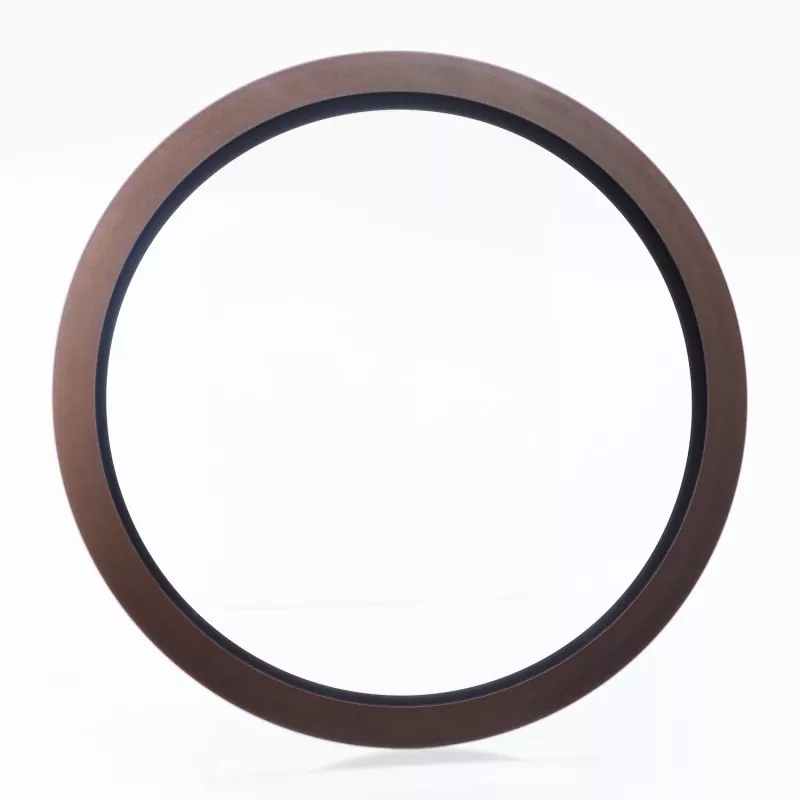

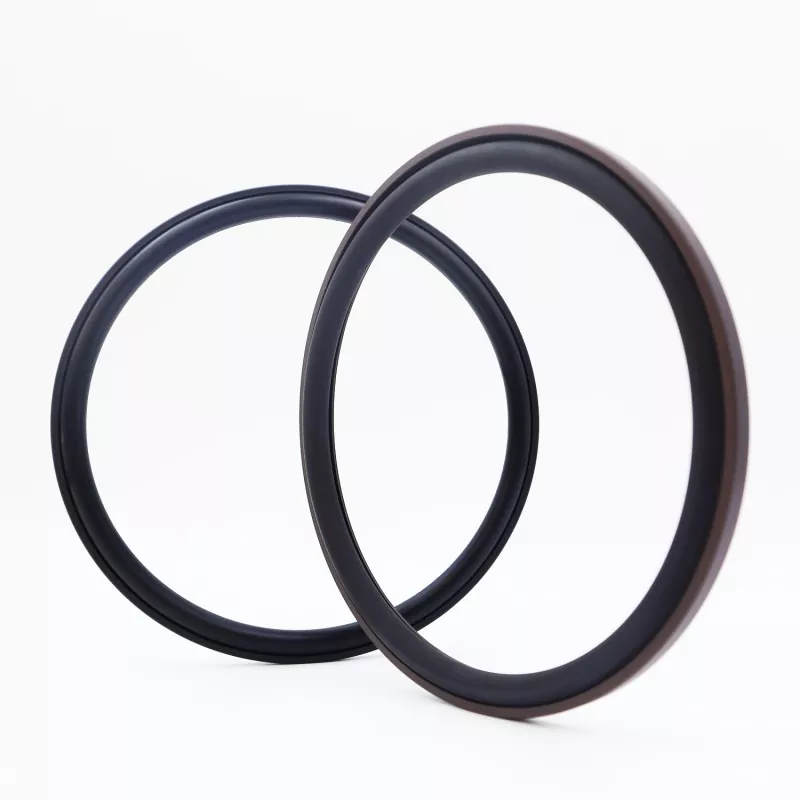

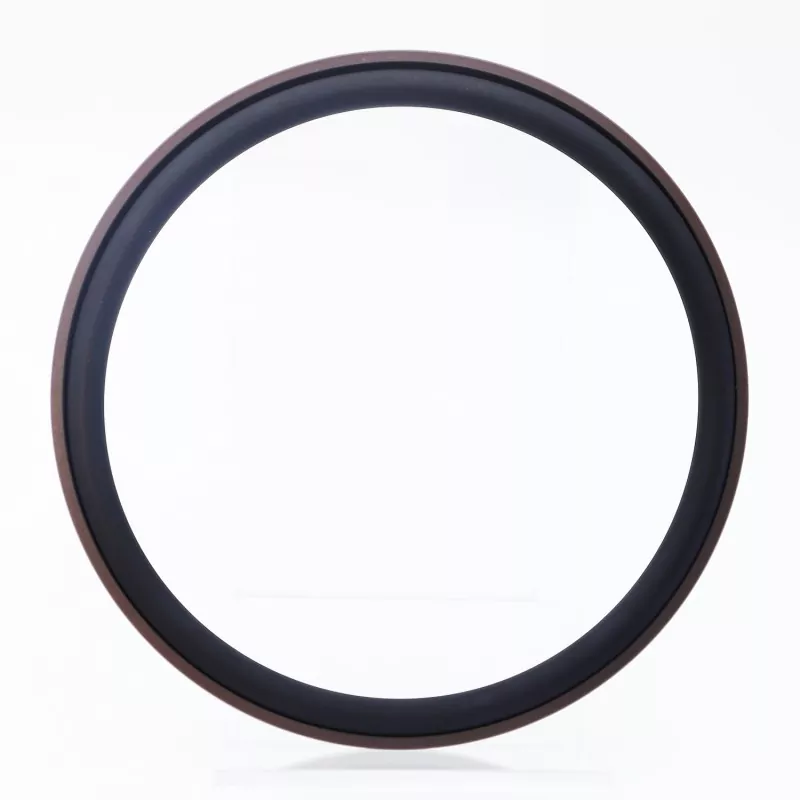

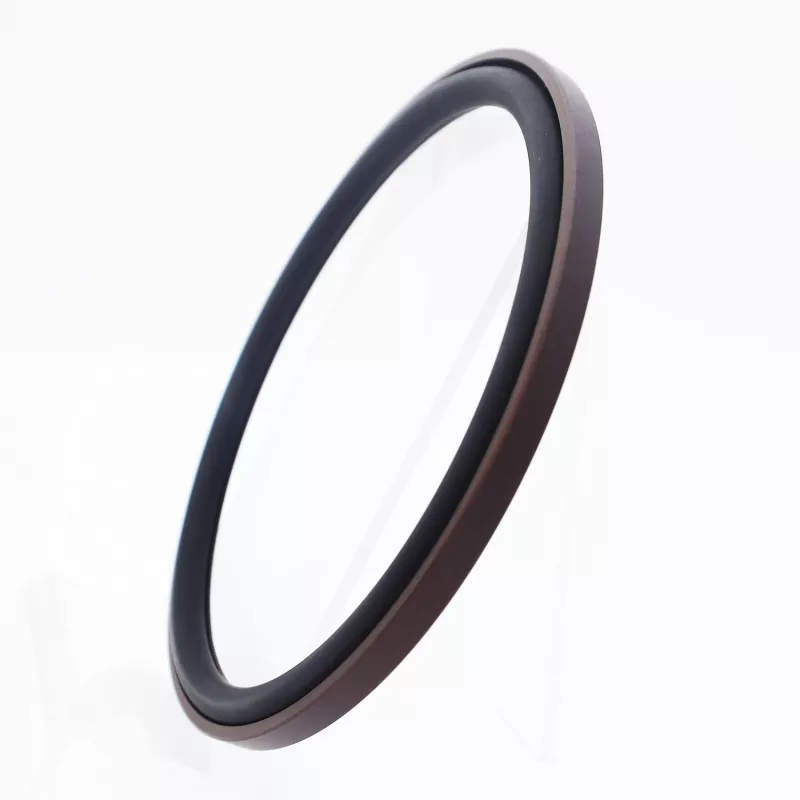

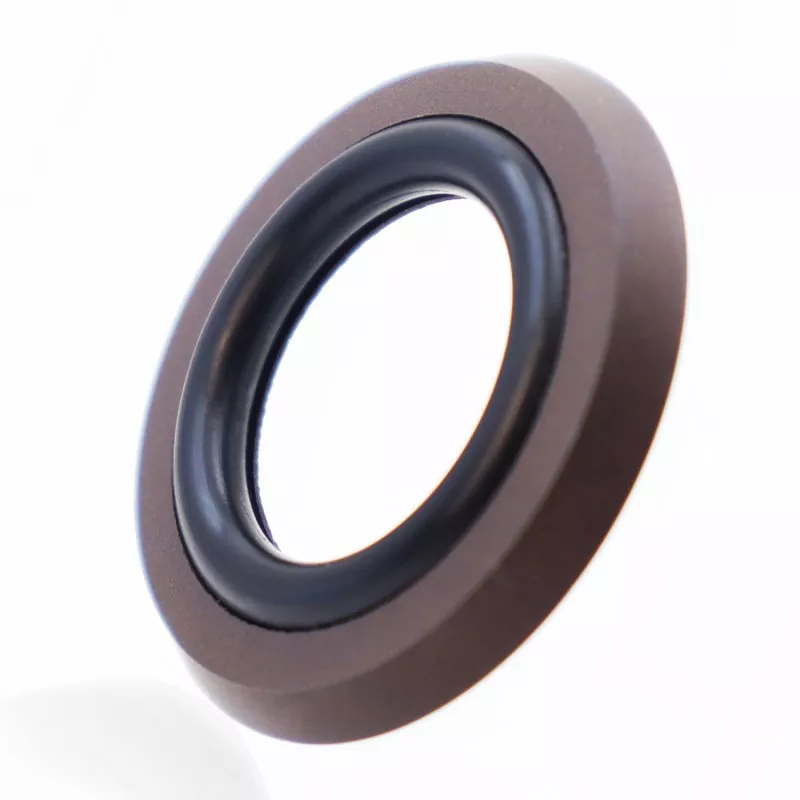

Eksenel Basamaklı Kombine Salmastra, doldurulmuş PTFE'den yapılmış dik açılı bir sızdırmazlık halkasından ve bir kauçuk O-halkasından oluşur; eksenel (uç yüz) ve flanş contaları gibi tek yönlü statik sızdırmazlık uygulamaları için tasarlanmıştır. Uzun bir hizmet ömrüne, mükemmel sızdırmazlık performansına, yüksek ve ultra yüksek basınçlara karşı dirence ve kompakt yapısal ayak izine sahiptir; aynı zamanda su basınçlı sızdırmazlık uygulamaları için de uygundur. İki versiyonu mevcuttur: RC2871-A (dahili basınç için) ve RC2871-B (harici basınç için).
Etkili sızdırmazlık, O-halkasının önceden sıkıştırılmasıyla oluşturulan sürekli kavrama kuvveti yoluyla elde edilir ve ortam basıncı arttıkça sızdırmazlık performansının arttığı, kendi kendine enerji veren bir sızdırmazlık etkisi sağlar. Sızdırmazlık halkasının yan tarafındaki flanşlı tasarım, O-halkasının çıkmasını etkili bir şekilde önleyerek, su basıncı sızdırmazlık ortamlarıyla uyumlu kalırken yüksek basınç ve ultra yüksek basınç koşullarıyla kolayca başa çıkmasına olanak tanır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Orta |
|
≤300 |
-35 ila +100 (NBR O-halkalı) |
- |
Hidrolik yağı, emülsiyon, su vb. |
|
-20 ila +200 (FKM O-ringli) |
Bu conta, dik açılı bir PTFE sızdırmazlık halkasından ve bir O-halkasından oluşur; O-halkası, bir sızdırmazlık elde etmek için gereken sıkıştırma kuvvetini oluşturarak ön sıkıştırma sağlar. Basınç altında bu sıkıştırma kuvveti artar; yani basınç ne kadar yüksek olursa sızdırmazlık performansı da o kadar iyi olur. Kayar halkanın yan flanş tasarımı sayesinde O-ringin dışarı çıkması önlenerek contanın yüksek basınçlara dayanabilmesi sağlanır.
Parametre aralığındaki tüm özellikler mevcuttur.
|

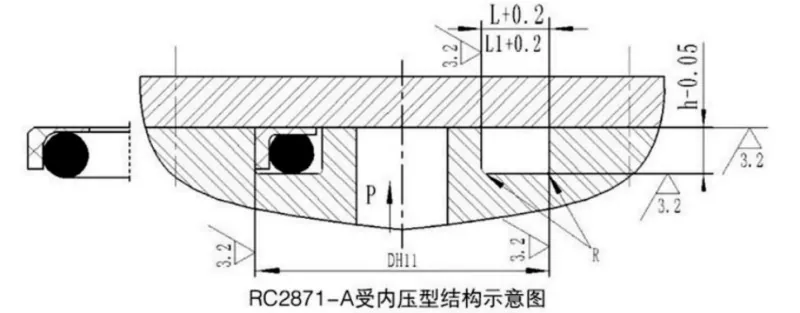

Dış çap aralığı H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0,2 |
Kanal genişliği L1 + 0,2 Basınç > 80 MPa |
Köşe yarıçapı Rmaks |
O-halka tel çapı Yapmak |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

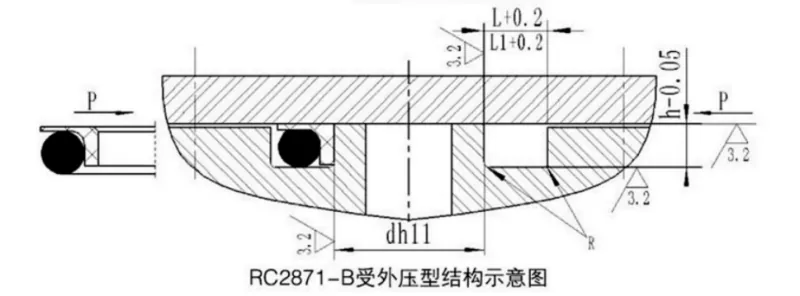

Parametre aralığındaki tüm özellikler mevcuttur.
|
İç çap aralığı dh11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0,2 |
Kanal genişliği L1 + 0,2 Basınç > 80 MPa |
Köşe yarıçapı Rmaks |
O-halka tel çapı Yapmak |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
