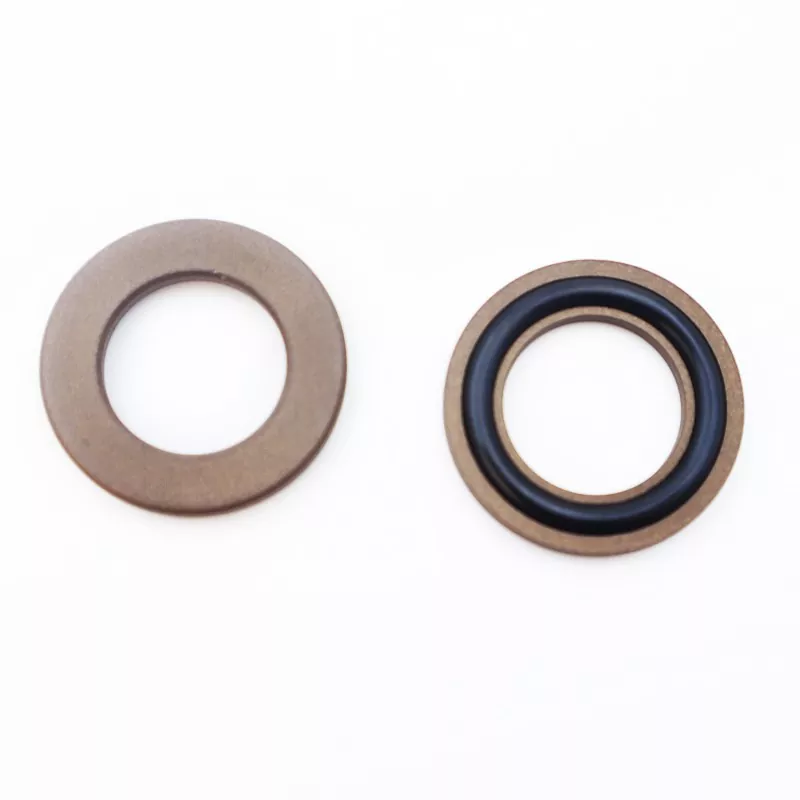

Eksenel C Tipi Kombine Salmastra, doldurulmuş PTFE'den yapılmış C şeklinde bir sızdırmazlık halkasından ve kauçuk bir O-halkadan oluşur; eksenel (uç yüz) ve flanş contaları gibi statik sızdırmazlık uygulamaları için tasarlanmıştır. Temel özellikleri arasında uzun servis ömrü, mükemmel sızdırmazlık performansı, yüksek basınç direnci ve kompakt yapısal ayak izi yer alır; aynı zamanda hidrolik sızdırmazlık uygulamalarına da uygundur. İki versiyonu mevcuttur: RC2872-A (dahili basınç için) ve RC2872-B (harici basınç için).
Kompakt tasarım, kapalı alanlarda kurulumu kolaylaştırır, uzun süreli çalışma sırasında güvenilir sızdırmazlık ve daha uzun hizmet ömrü sağlar. Teknik seçim, fiyat sorgulama ve toplu sipariş dahil olmak üzere küresel alıcılara sağlanan hizmetlerle birlikte stoklarımızda çok çeşitli özellikler mevcuttur.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Orta |
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
- |
Hidrolik yağı, emülsiyon, su vb. |
|
-20 ila +200 (FKM O-ringli) |

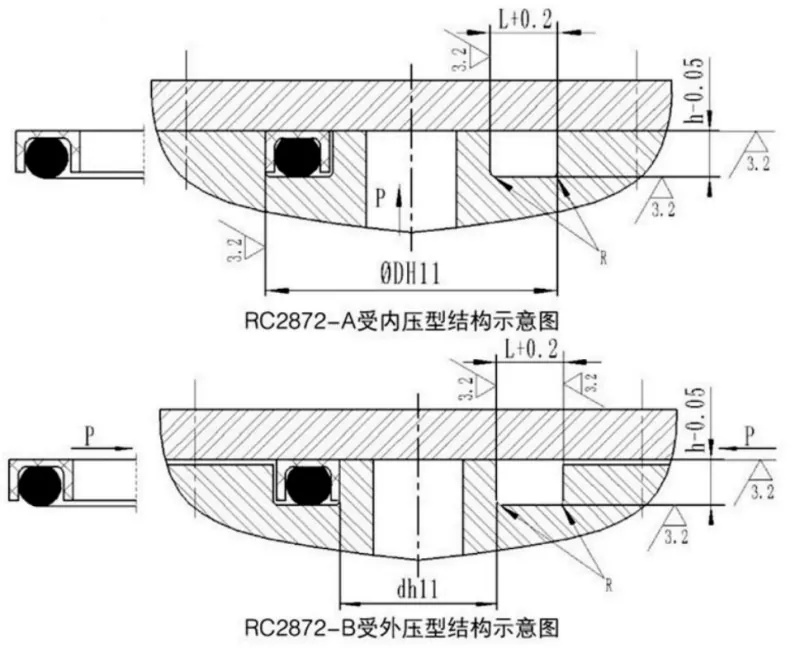

Bu conta, C şeklinde bir PTFE sızdırmazlık halkasından ve bir O-halkasından oluşur; O-halkası, bir sızdırmazlık elde etmek için gereken sıkıştırma kuvvetini oluşturarak ön sıkıştırma sağlar. Basınç altında bu sıkıştırma kuvveti artar; bu, basınç arttıkça contanın daha iyi performans gösterdiği anlamına gelir. Kayar halkanın çift flanşlı tasarımı sayesinde O-ringin dışarı çıkması önlenerek contanın yüksek basınçlara dayanabilmesi sağlanır.
Parametre aralığındaki tüm özellikler mevcuttur.
|
Dış çap aralığı H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0,2 |
Köşe Yarıçapı Rmaks |
O-halka tel çapı Yapmak |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Parametre aralığındaki tüm özellikler mevcuttur.
|
İç çap aralığı gün h11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0,2 |
Köşe Yarıçapı Rmaks |
O-halka tel çapı Yapmak |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
